AVK EGYOLDALON FESZÍTETT JAVÍTÓIDOM, C TÍPUS 729/C

Átírás

1 AVK EGYOLDALON FESZÍTETT JAVÍTÓIDOM, C TÍPUS 729/C Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement- és műanyagcsövek javítására A javítóidom nem alkalmas teljes mértékű csőtörések javítására. Használata: Vízre, szennyvízre és gázra Hőmérséklet: -/- 30 C max. 110 C-ig Külön tartozékok: Különböző beépítési hosszokban és átmérőkben. Különböző anyagok használata a bilincsekre és gumitömítésre. Az idom ujjakkal szállítva Anyagok: Bilincs Gumitömítés Csavarok Anyák és alátétek Védősapka Rozsdamentes acél AISI 304 vagy AISI 316 NBR, SBR vagy EPDM Rozsdamentes acél A2, teflonbevonat Rozsdamentes acél A4 Műanyag Minőség: Szállítói műbizonylat az NEN-EN-ISO 9001 bizonyítvány szerint A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK REWAG BV / EUROFLOW T729DAB

2 AVK EGYOLDALON FESZÍTETT JAVÍTÓIDOM, C TÍPUS 729/C Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement- és műanyagcsövek javítására A javítóidom nem alkalmas teljes mértékű csőtörések javítására. Alkatrészlista 1. Védősapka 2. Csavar 3. Anya 4. Alátét 5. Gumitömítés 6. Bilincs Ref. szám Tartomány, mm Ref. szám Tartomány, mm X: Hossz 0 = = = 200

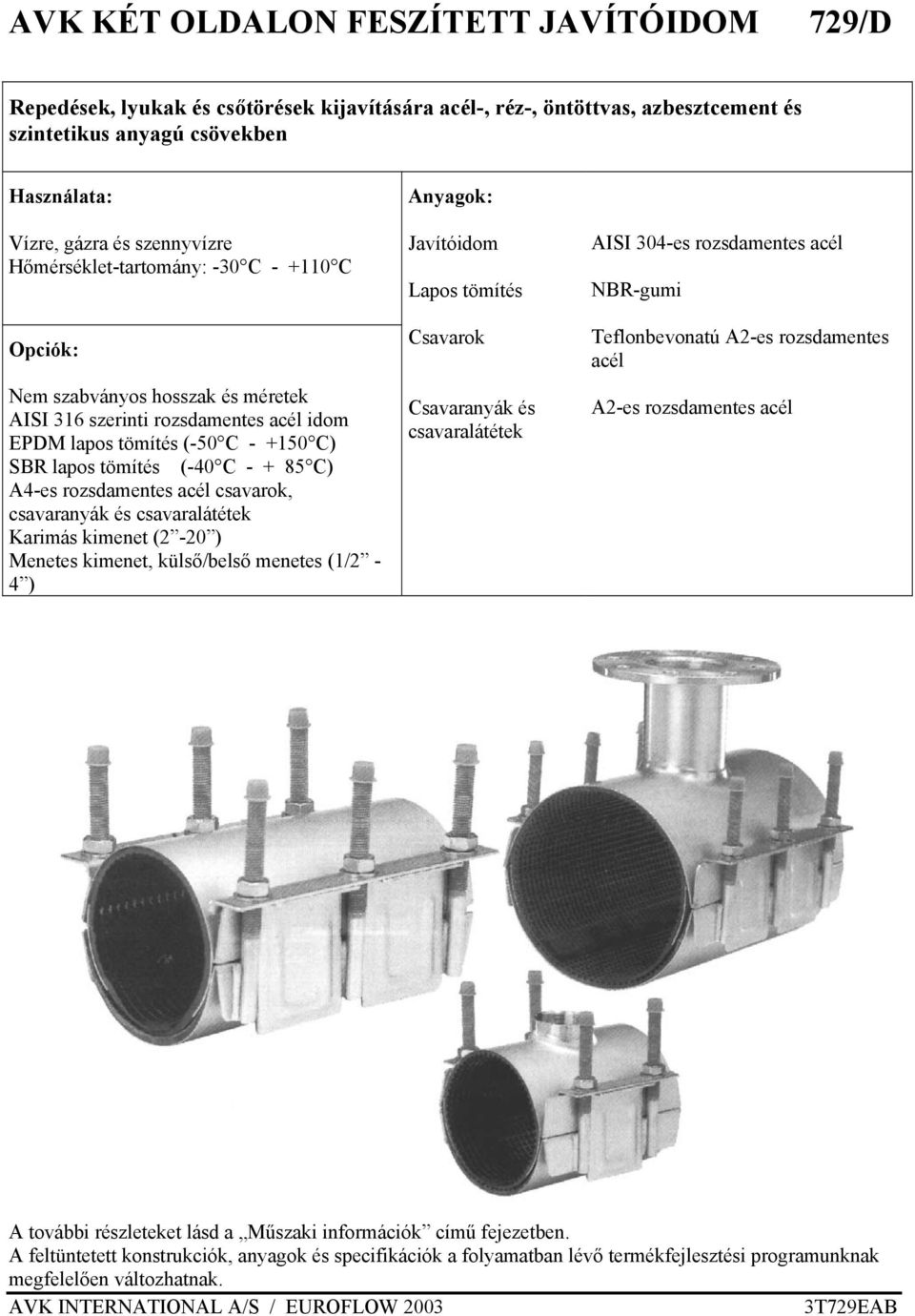

3 AVK KÉT OLDALON FESZÍTETT JAVÍTÓIDOM 729/D Repedések, lyukak és csőtörések kijavítására acél-, réz-, öntöttvas, azbesztcement és szintetikus anyagú csövekben Használata: Vízre, gázra és szennyvízre Hőmérséklet-tartomány: -30 C C Opciók: Nem szabványos hosszak és méretek AISI 316 szerinti rozsdamentes acél idom EPDM lapos tömítés (-50 C C) SBR lapos tömítés (-40 C C) A4-es rozsdamentes acél csavarok, csavaranyák és csavaralátétek Karimás kimenet (2-20 ) Menetes kimenet, külső/belső menetes (1/2-4 ) Anyagok: Javítóidom Lapos tömítés Csavarok Csavaranyák és csavaralátétek AISI 304-es rozsdamentes acél NBR-gumi Teflonbevonatú A2-es rozsdamentes acél A2-es rozsdamentes acél A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW T729EAB

4 - 2 - AVK KÉT OLDALON FESZÍTETT JAVÍTÓIDOM 729/D Repedések, lyukak és csőtörések kijavítására acél-, réz-, öntöttvas, azbesztcement és szintetikus anyagú csövekben Alkatrészlista: 1. Csavar 4. Lapos tömítés 2. Csavaranya 5. Javítóidom 3. Csavaralátét Ref. számok Tömítés mérethatár mm Ref. számok Tömítés mérethatár mm Ref. számok Tömítés mérethatár mm X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY Y02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X: Hosszúság Y: Menetes kimenet Y: Karimás kimenet 0 = 100 mm 4 = 300 mm 06 = 1/2 -os belső 07 = 1/2 -os külső 16 = 2 -os belső 17 = 2 -os külső 40 = 2 -os 55 = 6 -os 76 = 20 -os 1 = 150 mm 5 = 400 mm 08 = 3/4 -os belső 09 = 3/4 -os külső 18 = 2 1/2 -os belső 19 = 2 1/2 -os külső 43 = 2 1/2 -os 58 = 8 -os 2 = 200 mm 6 = 500 mm 10 = 1 -os belső 11 = 1 -os külső 20 = 3 -os belső 21 = 3 -os külső 46 = 3 -os 61 = 10 -os 3 = 250 mm 7 = 600 mm 12 = 1 1/4 -os belső 13 = 1 1/4 -os külső 22 = 4 -os belső 23 = 4 -os külső 49 = 4 -os 64 = 12 -os 14 = 1 1/2 -os belső 15 = 1 1/2 -os külső 52 = 5 -os 70 = 16 -os

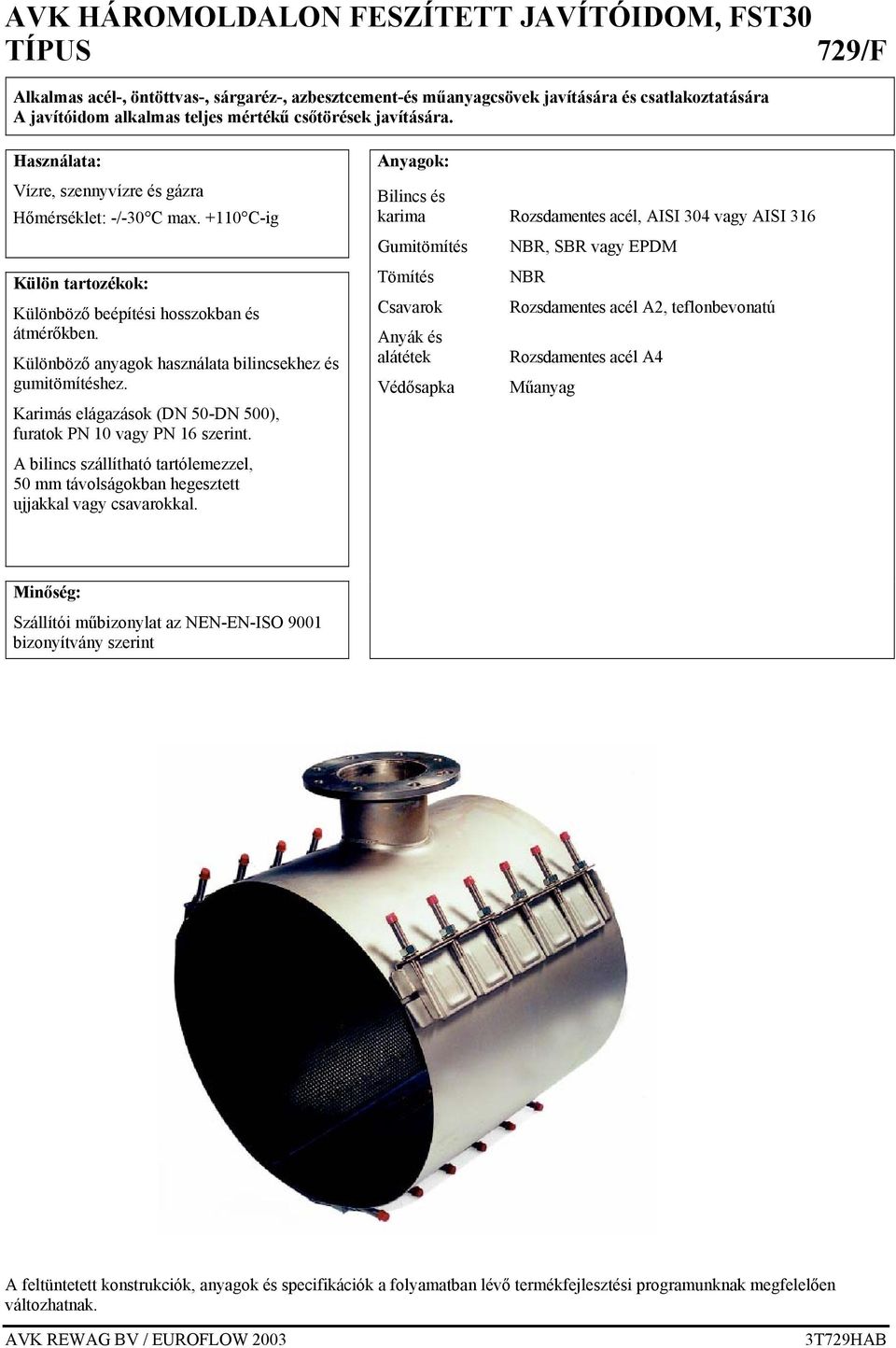

5 AVK HÁROMOLDALON FESZÍTETT JAVÍTÓIDOM, FST30 TÍPUS 729/F Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement-és műanyagcsövek javítására és csatlakoztatására A javítóidom alkalmas teljes mértékű csőtörések javítására. Használata: Vízre, szennyvízre és gázra Hőmérséklet: -/-30 C max C-ig Külön tartozékok: Különböző beépítési hosszokban és átmérőkben. Különböző anyagok használata bilincsekhez és gumitömítéshez. Karimás elágazások (DN 50-DN 500), furatok PN 10 vagy PN 16 szerint. A bilincs szállítható tartólemezzel, 50 mm távolságokban hegesztett ujjakkal vagy csavarokkal. Anyagok: Bilincs és karima Rozsdamentes acél, AISI 304 vagy AISI 316 Gumitömítés NBR, SBR vagy EPDM Tömítés NBR Csavarok Rozsdamentes acél A2, teflonbevonatú Anyák és alátétek Rozsdamentes acél A4 Védősapka Műanyag Minőség: Szállítói műbizonylat az NEN-EN-ISO 9001 bizonyítvány szerint A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK REWAG BV / EUROFLOW T729HAB

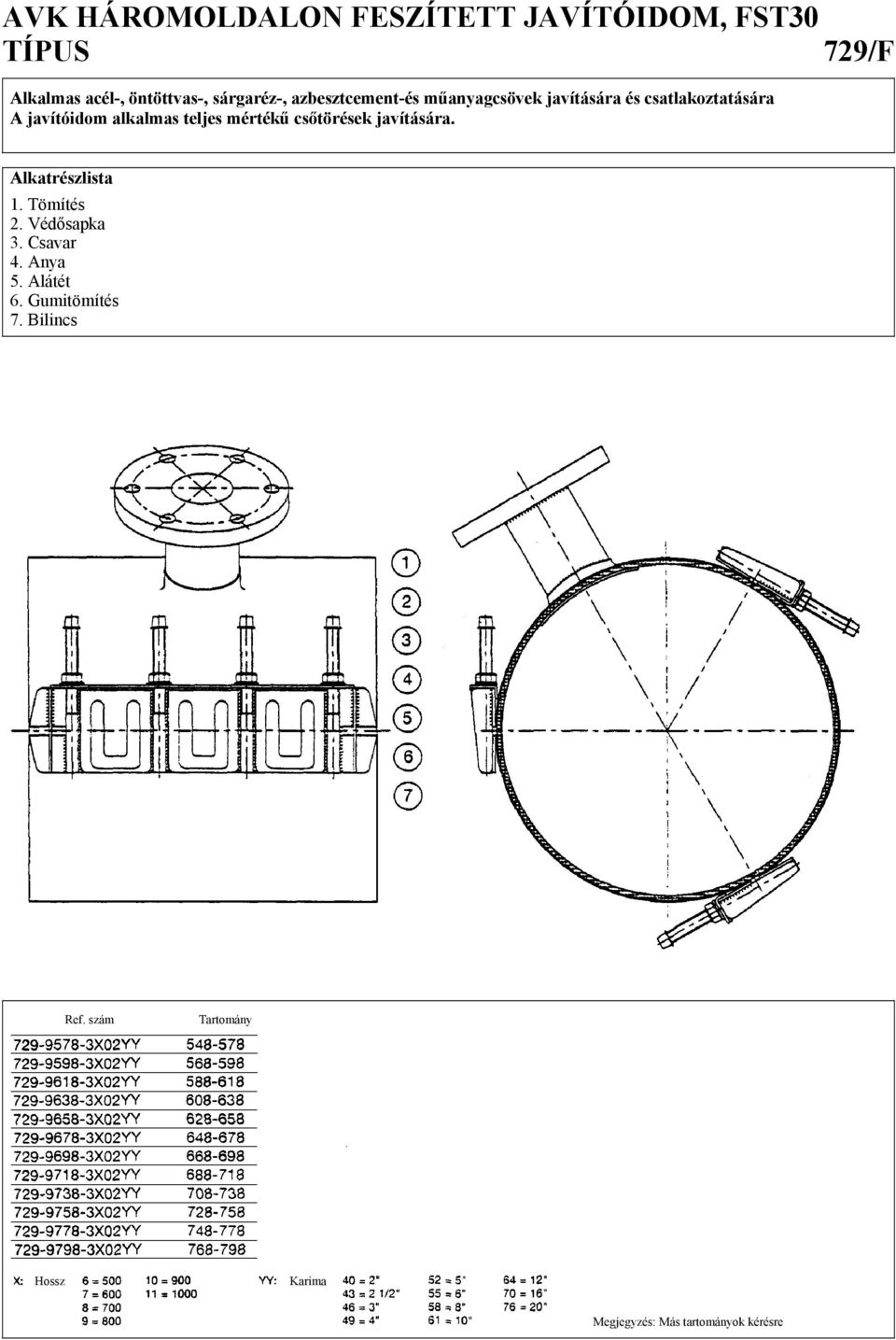

6 AVK HÁROMOLDALON FESZÍTETT JAVÍTÓIDOM, FST30 TÍPUS 729/F Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement-és műanyagcsövek javítására és csatlakoztatására A javítóidom alkalmas teljes mértékű csőtörések javítására. Alkatrészlista 1. Tömítés 2. Védősapka 3. Csavar 4. Anya 5. Alátét 6. Gumitömítés 7. Bilincs Ref. szám Tartomány Hossz Karima Megjegyzés: Más tartományok kérésre

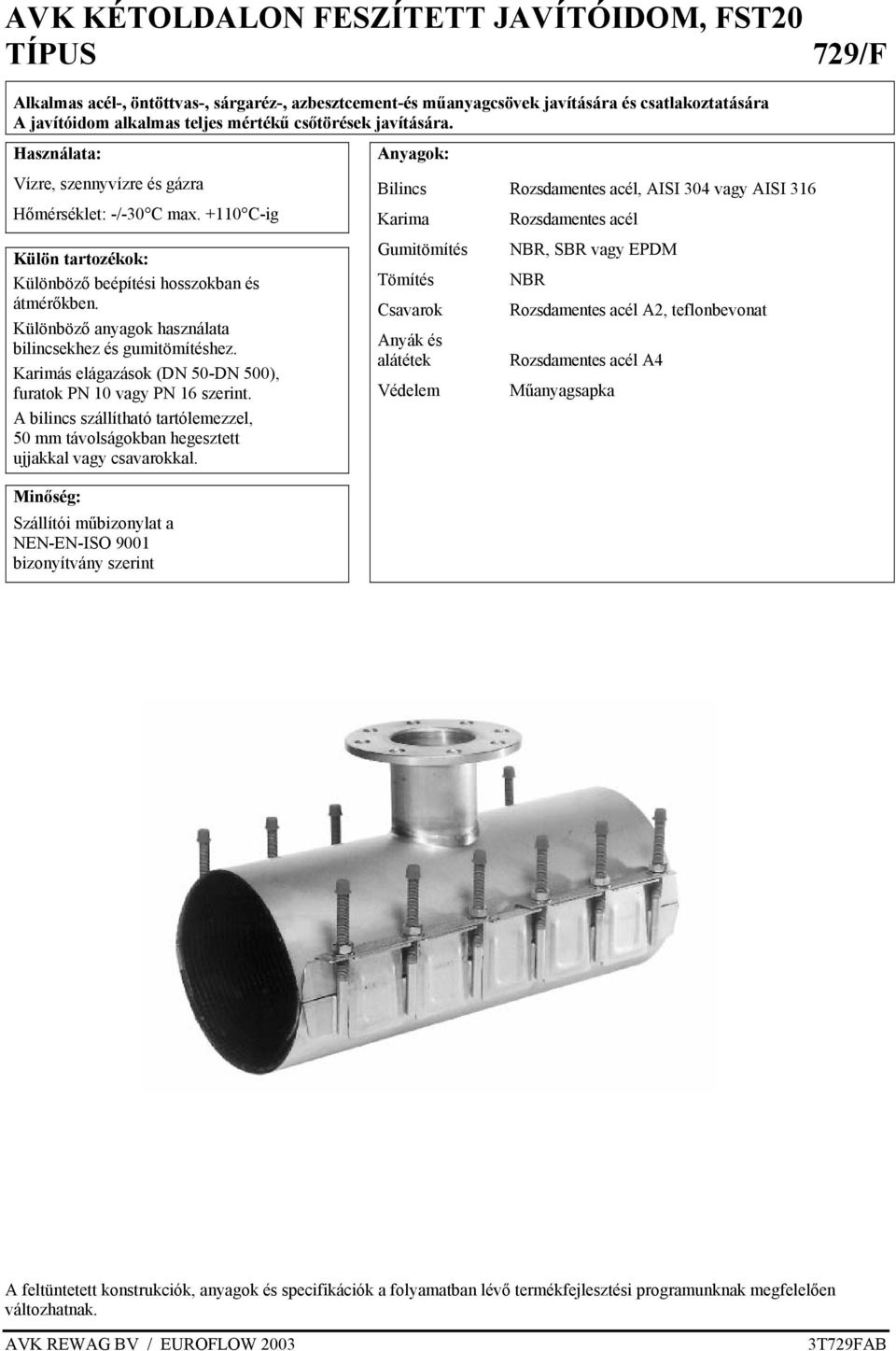

7 AVK KÉTOLDALON FESZÍTETT JAVÍTÓIDOM, FST20 TÍPUS 729/F Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement-és műanyagcsövek javítására és csatlakoztatására A javítóidom alkalmas teljes mértékű csőtörések javítására. Használata: Vízre, szennyvízre és gázra Hőmérséklet: -/-30 C max C-ig Külön tartozékok: Különböző beépítési hosszokban és átmérőkben. Különböző anyagok használata bilincsekhez és gumitömítéshez. Karimás elágazások (DN 50-DN 500), furatok PN 10 vagy PN 16 szerint. A bilincs szállítható tartólemezzel, 50 mm távolságokban hegesztett ujjakkal vagy csavarokkal. Minőség: Szállítói műbizonylat a NEN-EN-ISO 9001 bizonyítvány szerint Anyagok: Bilincs Rozsdamentes acél, AISI 304 vagy AISI 316 Karima Rozsdamentes acél Gumitömítés NBR, SBR vagy EPDM Tömítés NBR Csavarok Rozsdamentes acél A2, teflonbevonat Anyák és alátétek Rozsdamentes acél A4 Védelem Műanyagsapka A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK REWAG BV / EUROFLOW T729FAB

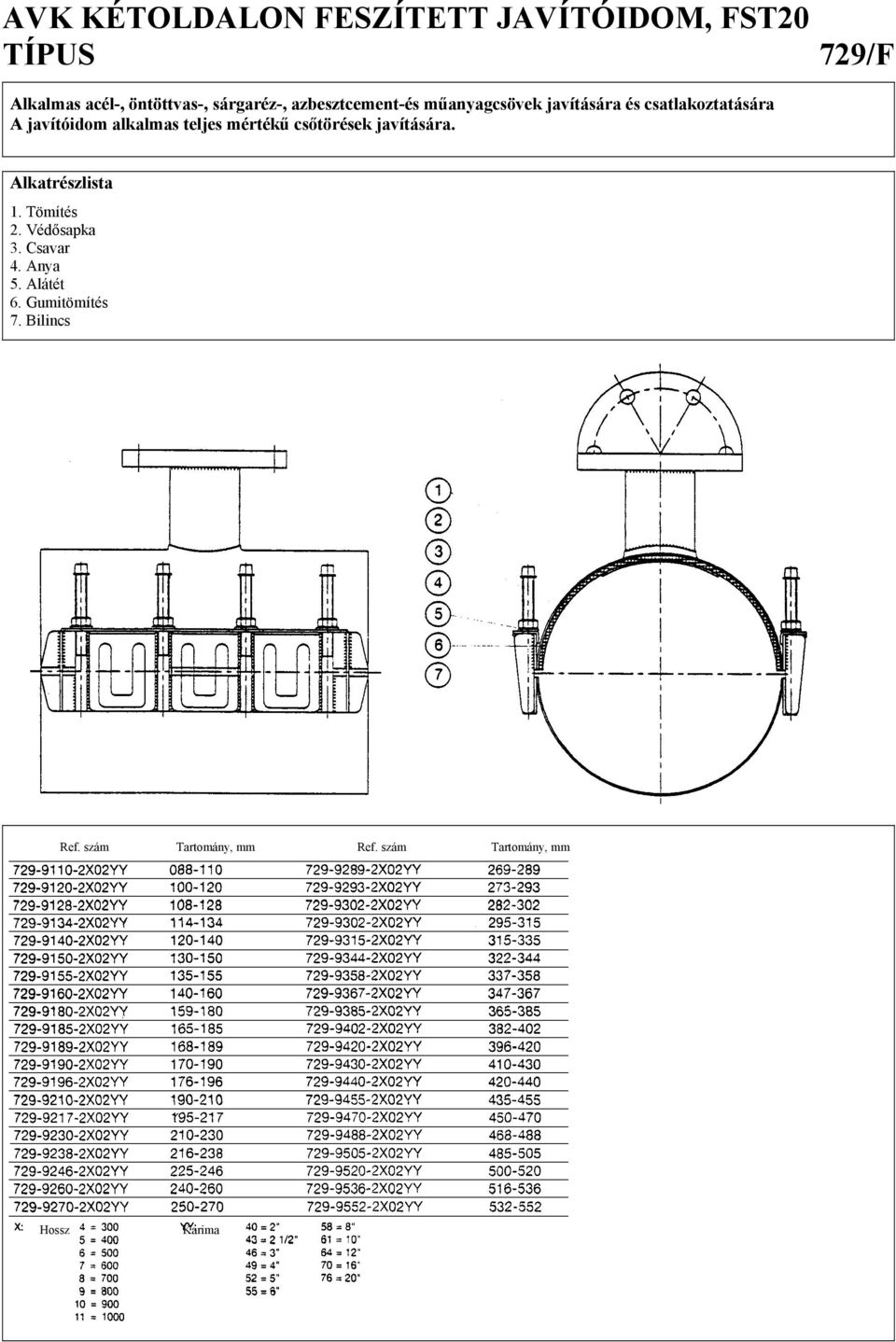

8 AVK KÉTOLDALON FESZÍTETT JAVÍTÓIDOM, FST20 TÍPUS 729/F Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement-és műanyagcsövek javítására és csatlakoztatására A javítóidom alkalmas teljes mértékű csőtörések javítására. Alkatrészlista 1. Tömítés 2. Védősapka 3. Csavar 4. Anya 5. Alátét 6. Gumitömítés 7. Bilincs Ref. szám Tartomány, mm Ref. szám Tartomány, mm Hossz Karima

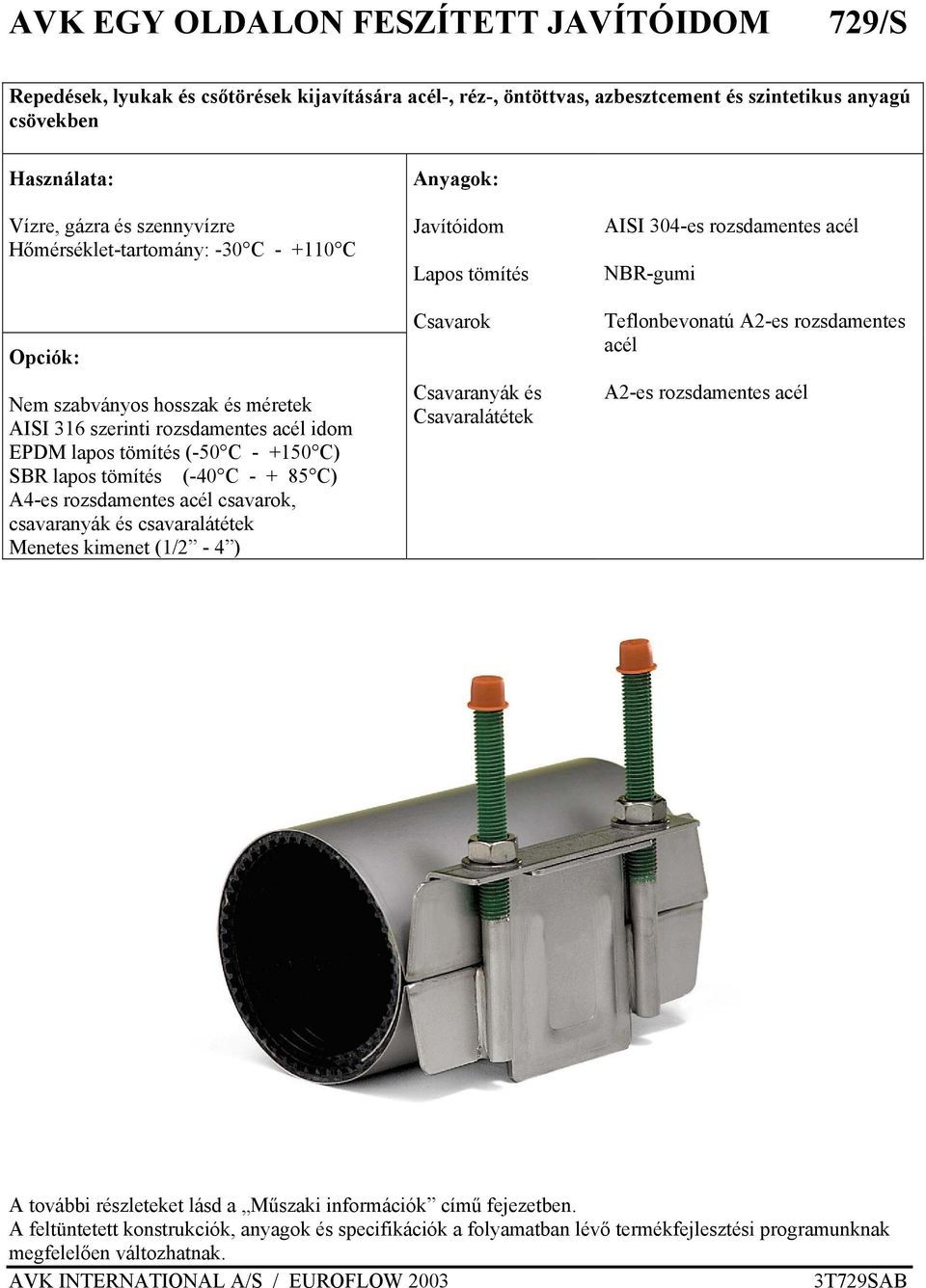

9 AVK EGY OLDALON FESZÍTETT JAVÍTÓIDOM 729/S Repedések, lyukak és csőtörések kijavítására acél-, réz-, öntöttvas, azbesztcement és szintetikus anyagú csövekben Használata: Vízre, gázra és szennyvízre Hőmérséklet-tartomány: -30 C C Opciók: Nem szabványos hosszak és méretek AISI 316 szerinti rozsdamentes acél idom EPDM lapos tömítés (-50 C C) SBR lapos tömítés (-40 C C) A4-es rozsdamentes acél csavarok, csavaranyák és csavaralátétek Menetes kimenet (1/2-4 ) Anyagok: Javítóidom Lapos tömítés Csavarok Csavaranyák és Csavaralátétek AISI 304-es rozsdamentes acél NBR-gumi Teflonbevonatú A2-es rozsdamentes acél A2-es rozsdamentes acél A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW T729SAB

10 - 2 - AVK EGY OLDALON FESZÍTETT JAVÍTÓIDOM 729/S Repedések, lyukak és csőtörések kijavítására acél-, réz-, öntöttvas, azbesztcement és szintetikus anyagú csövekben Alkatrészlista: 1. Csavar 4. Lapos tömítés 2. Csavaranya 5. Javítóidom 3. Csavaralátét Ref. számok Tömítés méreth. mm Ref. számok Tömítés mérethatár mm Ref. számok Tömítés mérethatár mm Ref. Számok Tömítés mérethatár mm X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X02YY X: Hosszúság Y: Menetes kimenet 0 = 100 mm 4 = 300 mm 06 = 1/2 -os belső 07 = 1/2 -os külső 16 = 2 -os belső 17 = 2 -os külső 1 = 150 mm 5 = 400 mm 08 = 3/4 -os belső 09 = 3/4 -os külső 18 = 2 1/2 -os belső 19 = 2 1/2 -os külső 2 = 200 mm 6 = 500 mm 10 = 1 -os belső 11 = 1 -os külső 20 = 3 -os belső 21 = 3 -os külső 3 = 250 mm 7 = 600 mm 12 = 1 1/4 -os belső 13 = 1 1/4 -os külső 22 = 4 -os belső 23 = 4 -os külső 14 = 1 1/2 -os belső 15 = 1 1/2 -os külső

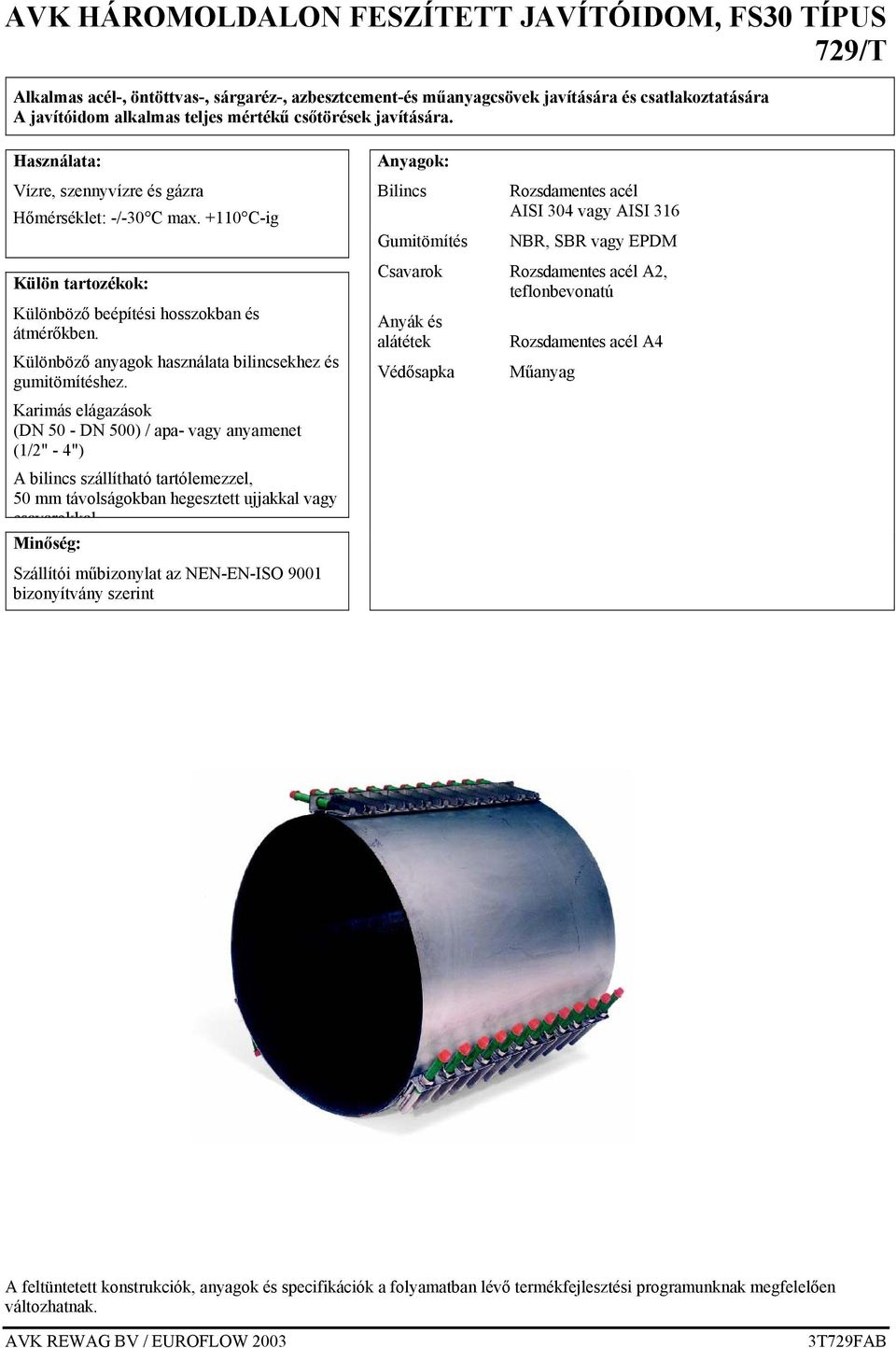

11 AVK HÁROMOLDALON FESZÍTETT JAVÍTÓIDOM, FS30 TÍPUS 729/T Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement-és műanyagcsövek javítására és csatlakoztatására A javítóidom alkalmas teljes mértékű csőtörések javítására. Használata: Vízre, szennyvízre és gázra Hőmérséklet: -/-30 C max C-ig Külön tartozékok: Különböző beépítési hosszokban és átmérőkben. Különböző anyagok használata bilincsekhez és gumitömítéshez. Karimás elágazások (DN 50 - DN 500) / apa- vagy anyamenet (1/2" - 4") A bilincs szállítható tartólemezzel, 50 mm távolságokban hegesztett ujjakkal vagy csavarokkal Minőség: Szállítói műbizonylat az NEN-EN-ISO 9001 bizonyítvány szerint Anyagok: Bilincs Gumitömítés Rozsdamentes acél AISI 304 vagy AISI 316 NBR, SBR vagy EPDM Csavarok Rozsdamentes acél A2, teflonbevonatú Anyák és alátétek Rozsdamentes acél A4 Védősapka Műanyag A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK REWAG BV / EUROFLOW T729FAB

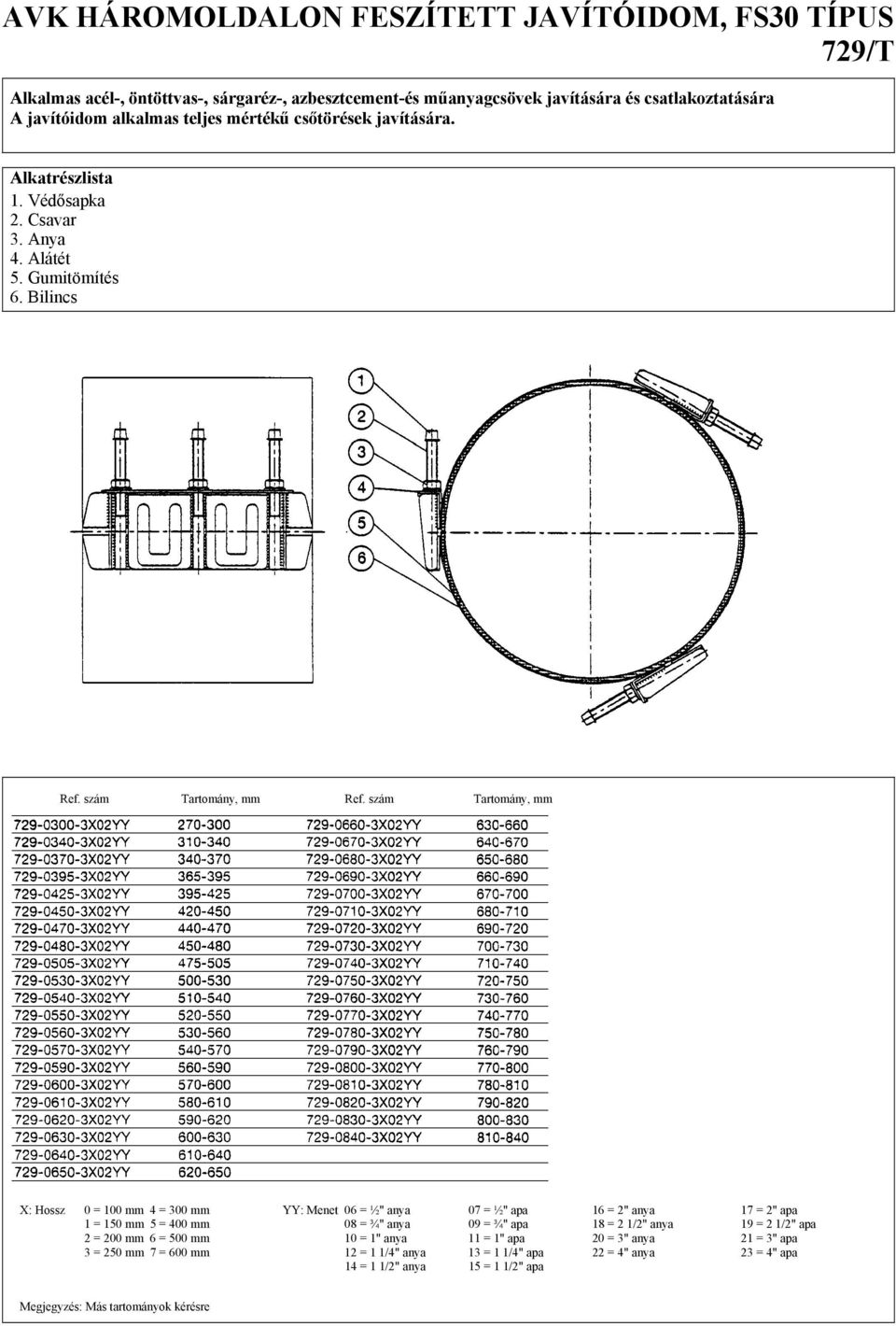

12 AVK HÁROMOLDALON FESZÍTETT JAVÍTÓIDOM, FS30 TÍPUS 729/T Alkalmas acél-, öntöttvas-, sárgaréz-, azbesztcement-és műanyagcsövek javítására és csatlakoztatására A javítóidom alkalmas teljes mértékű csőtörések javítására. Alkatrészlista 1. Védősapka 2. Csavar 3. Anya 4. Alátét 5. Gumitömítés 6. Bilincs Ref. szám Tartomány, mm Ref. szám Tartomány, mm X: Hossz 0 = 100 mm 4 = 300 mm YY: Menet 06 = ½" anya 07 = ½" apa 16 = 2" anya 17 = 2" apa 1 = 150 mm 5 = 400 mm 08 = ¾" anya 09 = ¾" apa 18 = 2 1/2" anya 19 = 2 1/2" apa 2 = 200 mm 6 = 500 mm 10 = 1" anya 11 = 1" apa 20 = 3" anya 21 = 3" apa 3 = 250 mm 7 = 600 mm 12 = 1 1/4" anya 13 = 1 1/4" apa 22 = 4" anya 23 = 4" apa 14 = 1 1/2" anya 15 = 1 1/2" apa Megjegyzés: Más tartományok kérésre

13 AVK KÜLSŐ / BELSŐ JAVÍTÓIDOM 729 Repedések, lyukak és csőtörések kijavítására acél-, beton-, öntöttvas, azbesztcement és szintetikus anyagú csövekben Használata: Anyagok: Vízre, gázra és szennyvízre Hőmérséklet-tartomány: -20 C C A külső javítóidom összes megengedett szögeltérése 4 Opciók: Nem szabványos átmérők AISI 316 szerinti rozsdamentes acél javítóidom EPDM lapos tömítés A4-es rozsdamentes acél csavarok, csavaranyák és csavaralátétek Javítóidom Lapos tömítés Csavarok Csavaranyák és Csavaralátétek AISI 304-es rozsdamentes acél NBR-gumi Teflonbevonatú A2-es rozsdamentes acél A2-es rozsdamentes acél A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW T7299AB

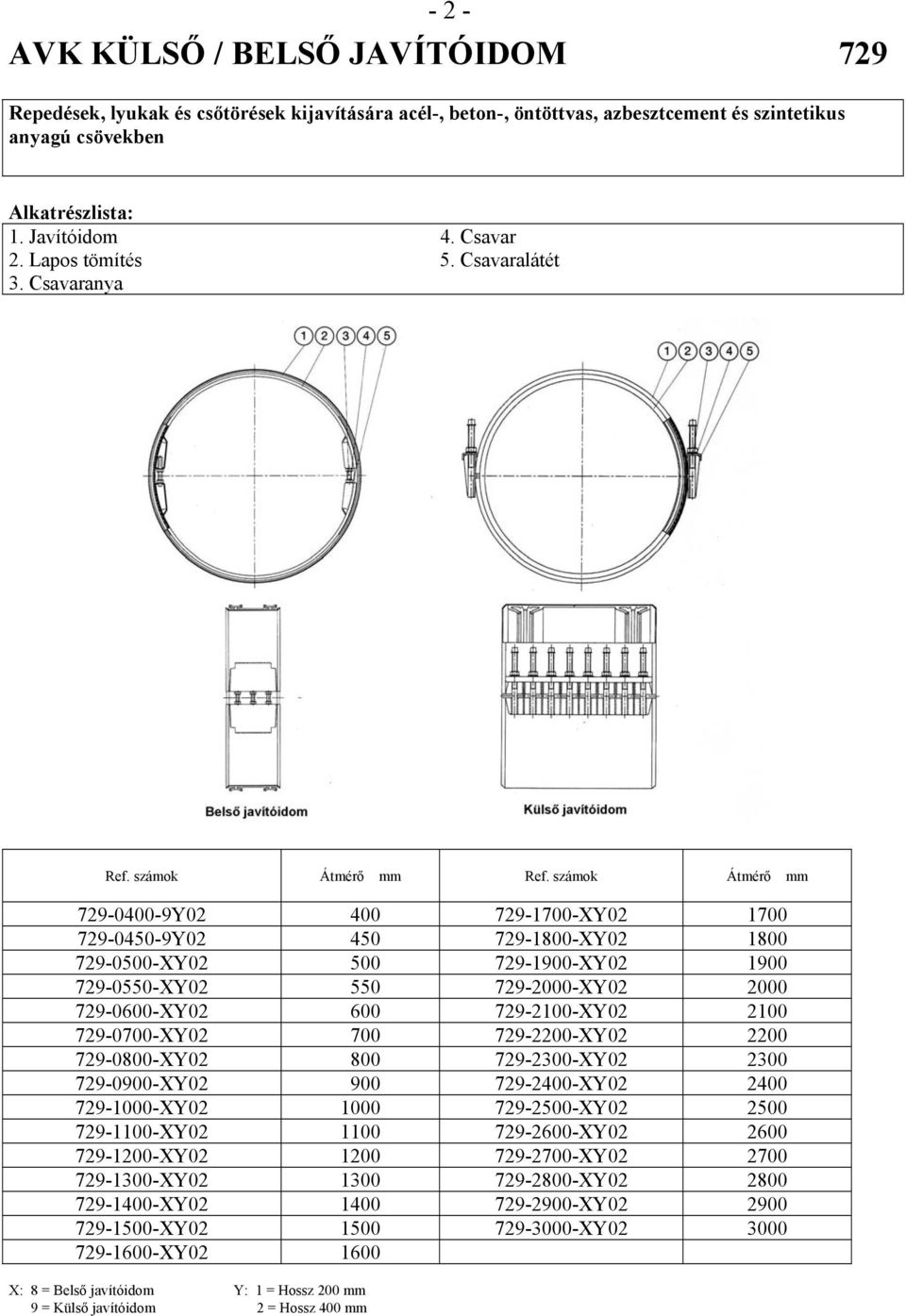

14 - 2 - AVK KÜLSŐ / BELSŐ JAVÍTÓIDOM 729 Repedések, lyukak és csőtörések kijavítására acél-, beton-, öntöttvas, azbesztcement és szintetikus anyagú csövekben Alkatrészlista: 1. Javítóidom 4. Csavar 2. Lapos tömítés 5. Csavaralátét 3. Csavaranya Ref. számok Átmérő mm Ref. számok Átmérő mm Y XY Y XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY XY X: 8 = Belső javítóidom Y: 1 = Hossz 200 mm 9 = Külső javítóidom 2 = Hossz 400 mm
