1 Magasépítéstan alapjai 11. előadás BME MET Előadó: 2014/2015 II. egyetemi docens, BME Építőanyagok és Magasépítési Tanszék 1

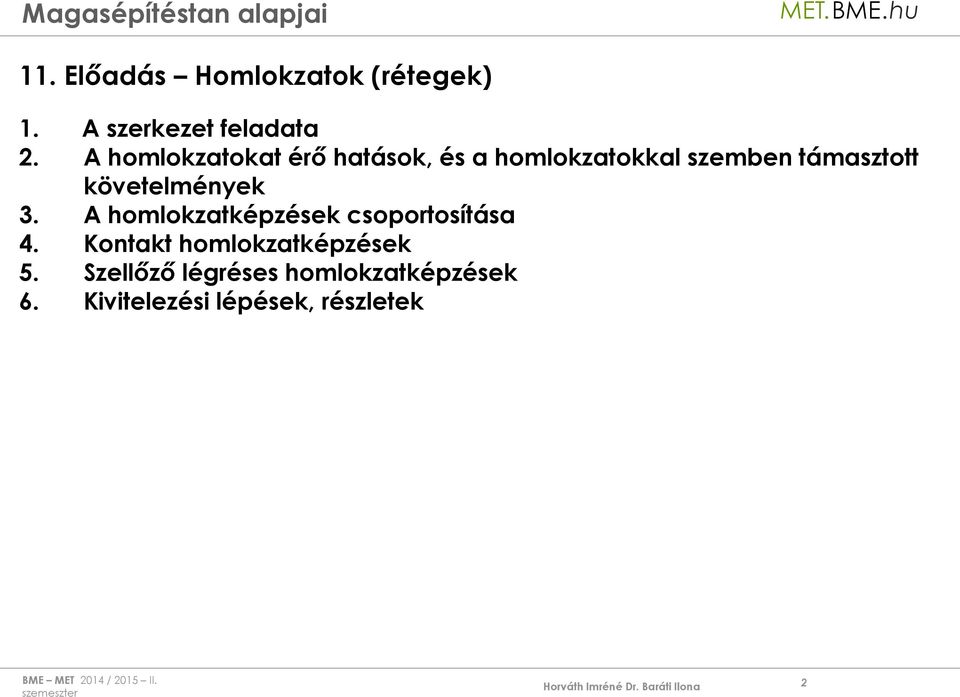

2 11. Előadás Homlokzatok (rétegek) 1. A szerkezet feladata 2. A homlokzatokat érő hatások, és a homlokzatokkal szemben támasztott követelmények 3. A homlokzatképzések csoportosítása 4. Kontakt homlokzatképzések 5. Szellőző légréses homlokzatképzések 6. Kivitelezési lépések, részletek 2

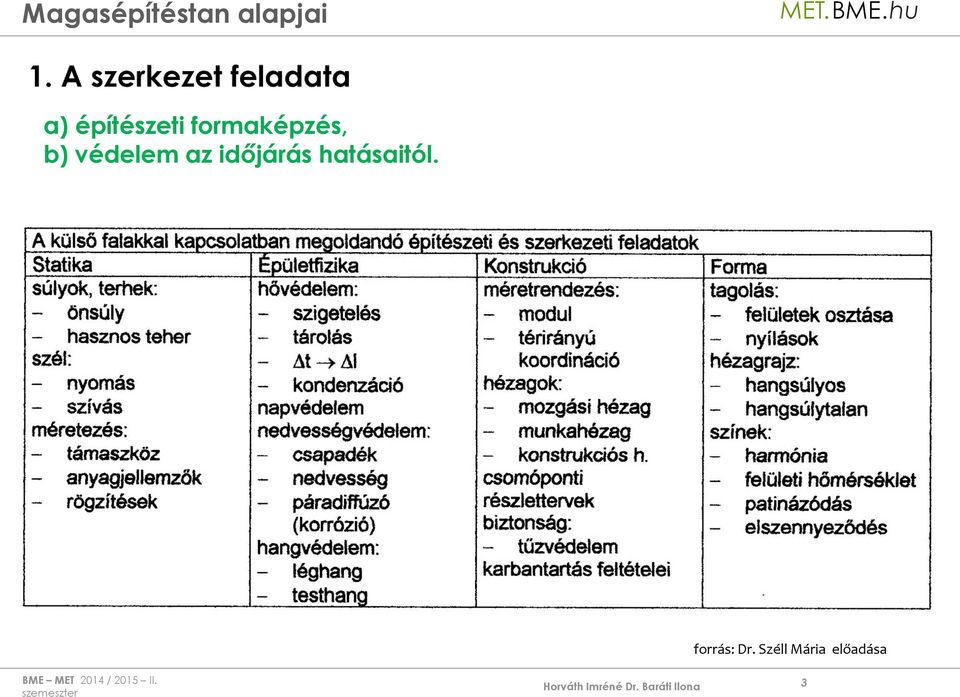

3 a) építészeti formaképzés, b) védelem az időjárás hatásaitól. forrás: Dr. Széll Mária előadása 3

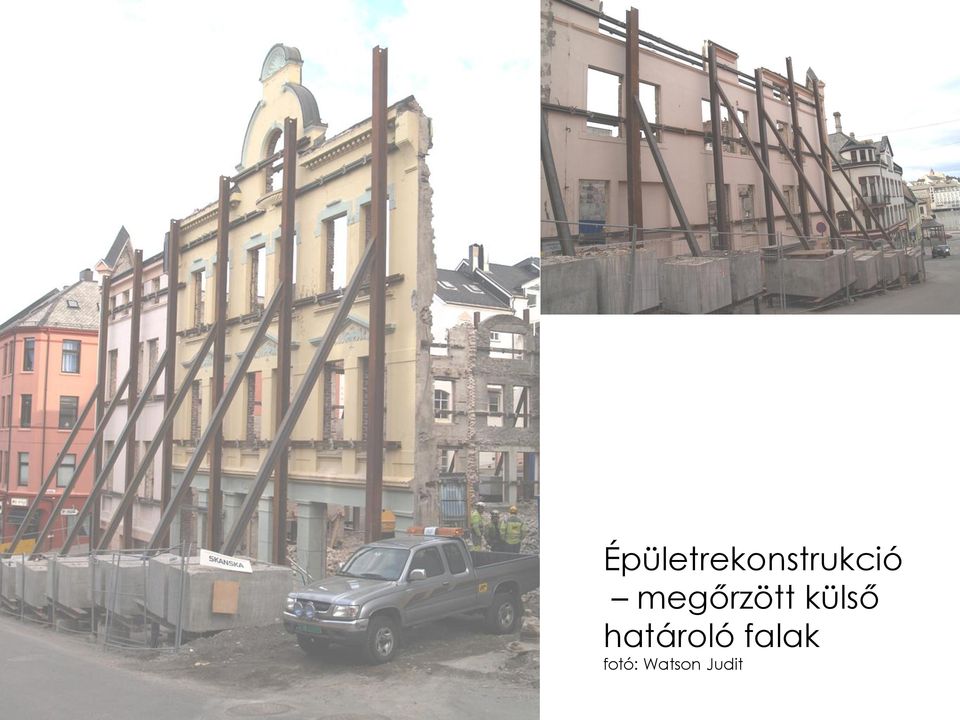

4 Épületrekonstrukció megőrzött külső határoló falak fotó: Watson Judit

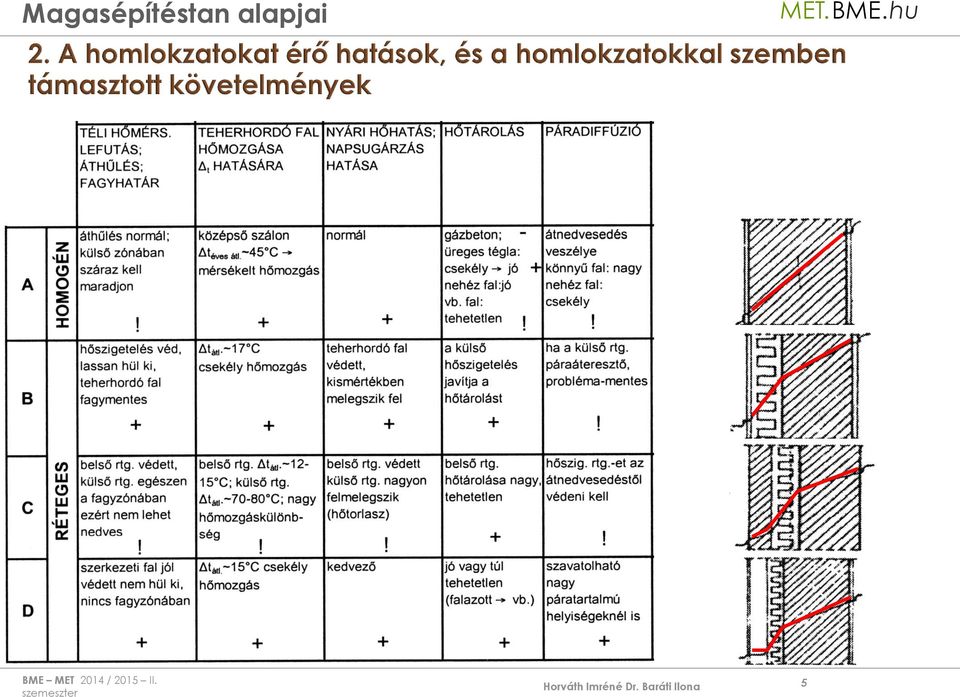

5 5

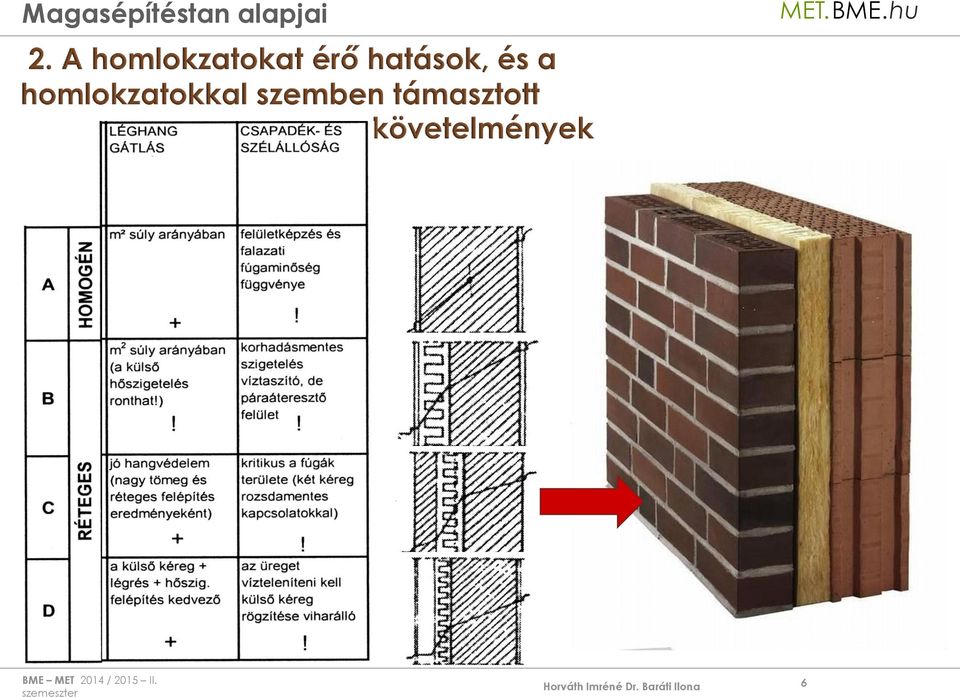

6 6

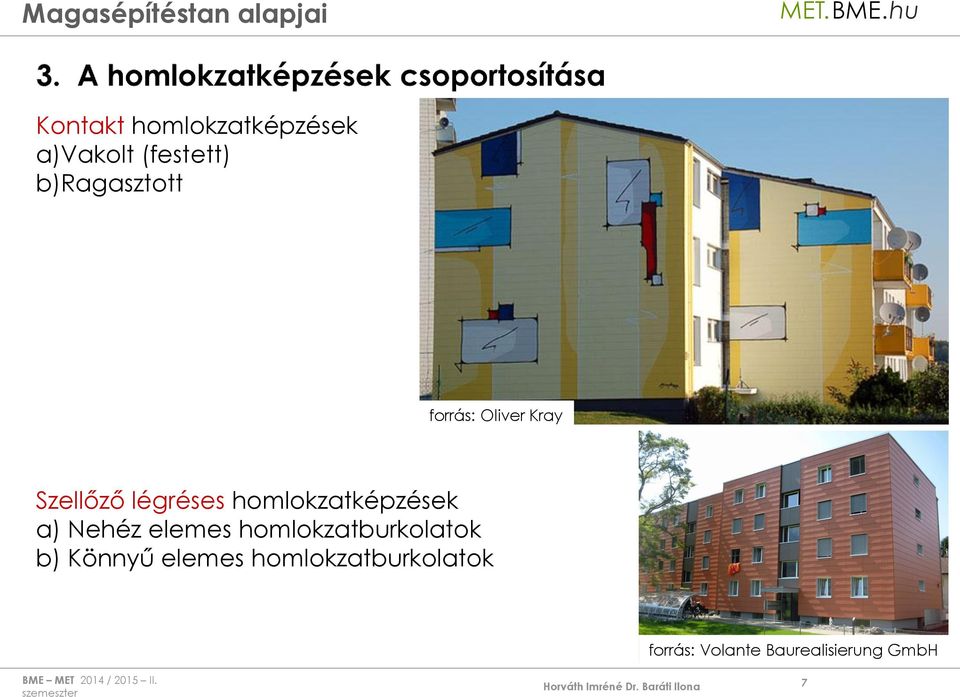

7 Kontakt homlokzatképzések a)vakolt (festett) b)ragasztott forrás: Oliver Kray Szellőző légréses homlokzatképzések a) Nehéz elemes homlokzatburkolatok b) Könnyű elemes homlokzatburkolatok forrás: Volante Baurealisierung GmbH 7

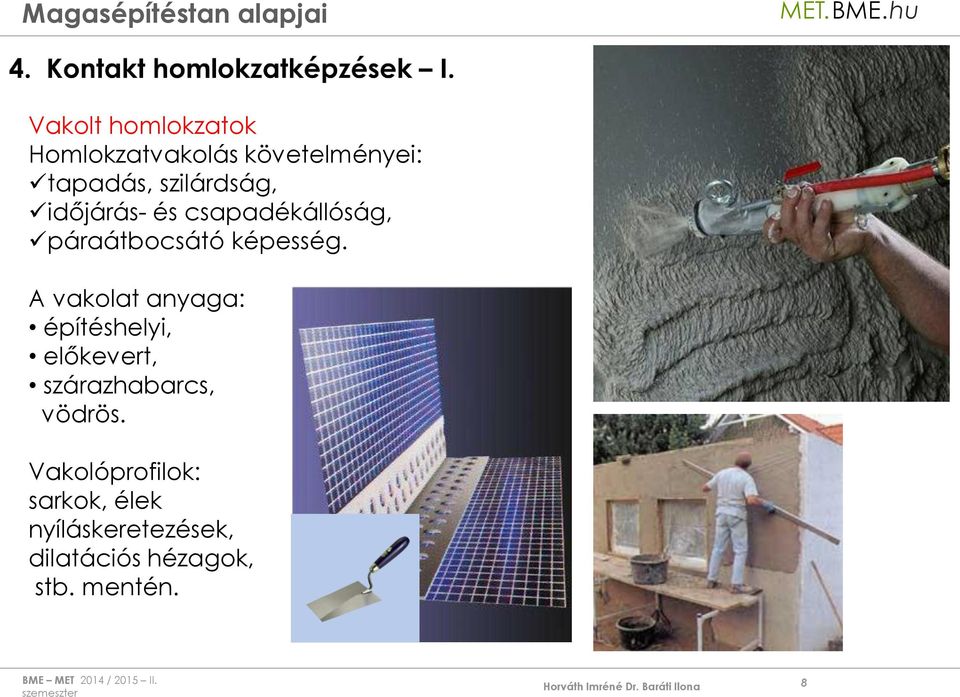

8 Vakolt homlokzatok Homlokzatvakolás követelményei: tapadás, szilárdság, időjárás- és csapadékállóság, páraátbocsátó képesség. A vakolat anyaga: építéshelyi, előkevert, szárazhabarcs, vödrös. Vakolóprofilok: sarkok, élek nyíláskeretezések, dilatációs hézagok, stb. mentén. 8

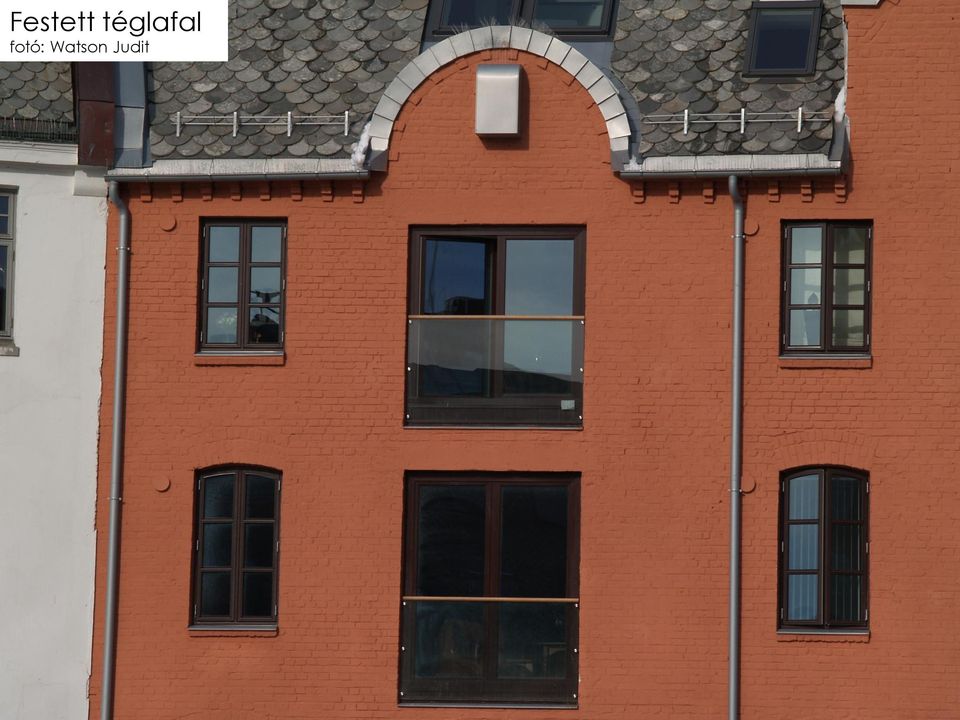

9 Festett téglafal fotó: Watson Judit

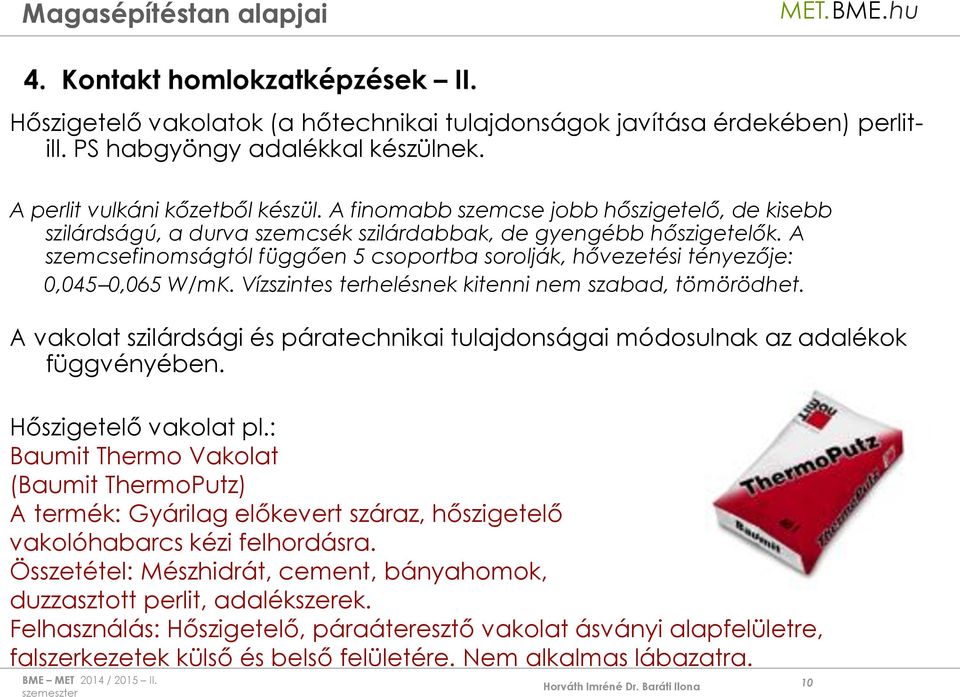

10 Hőszigetelő vakolatok (a hőtechnikai tulajdonságok javítása érdekében) perlitill. PS habgyöngy adalékkal készülnek. A perlit vulkáni kőzetből készül. A finomabb szemcse jobb hőszigetelő, de kisebb szilárdságú, a durva szemcsék szilárdabbak, de gyengébb hőszigetelők. A szemcsefinomságtól függően 5 csoportba sorolják, hővezetési tényezője: 0,045 0,065 W/mK. Vízszintes terhelésnek kitenni nem szabad, tömörödhet. A vakolat szilárdsági és páratechnikai tulajdonságai módosulnak az adalékok függvényében. Hőszigetelő vakolat pl.: Baumit Thermo Vakolat (Baumit ThermoPutz) A termék: Gyárilag előkevert száraz, hőszigetelő vakolóhabarcs kézi felhordásra. Összetétel: Mészhidrát, cement, bányahomok, duzzasztott perlit, adalékszerek. Felhasználás: Hőszigetelő, páraáteresztő vakolat ásványi alapfelületre, falszerkezetek külső és belső felületére. Nem alkalmas lábazatra. 10

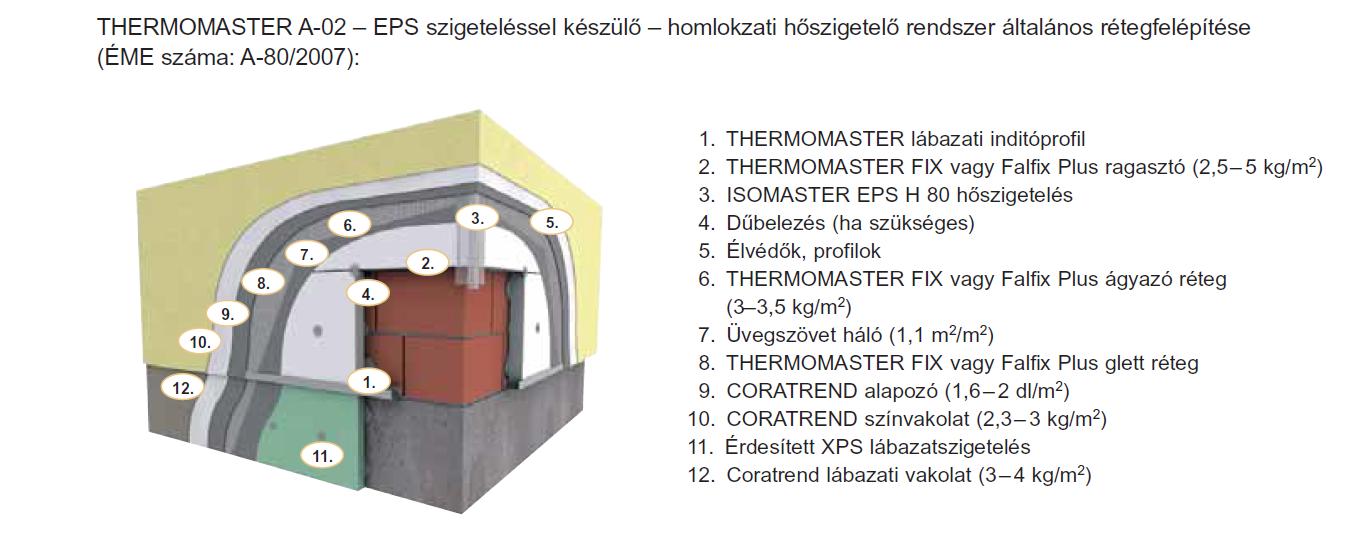

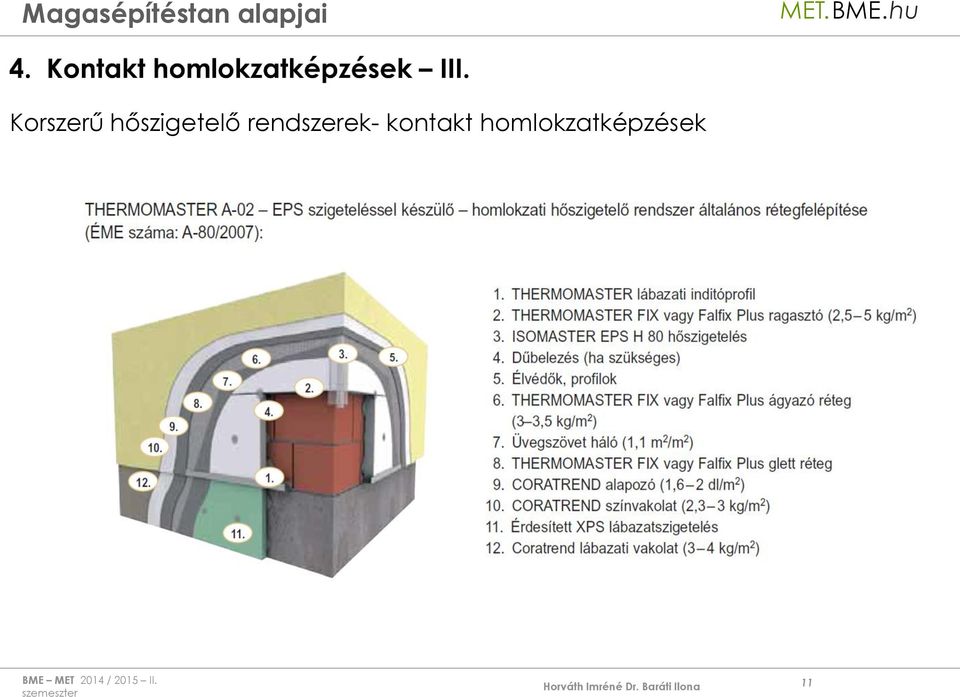

11 Korszerű hőszigetelő rendszerek- kontakt homlokzatképzések 11

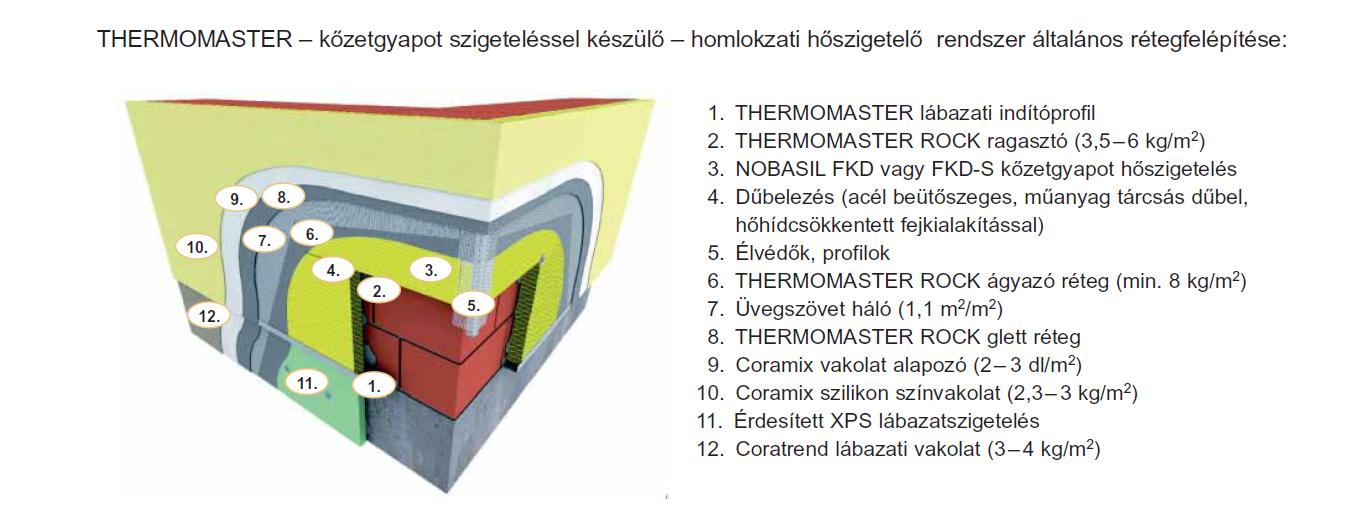

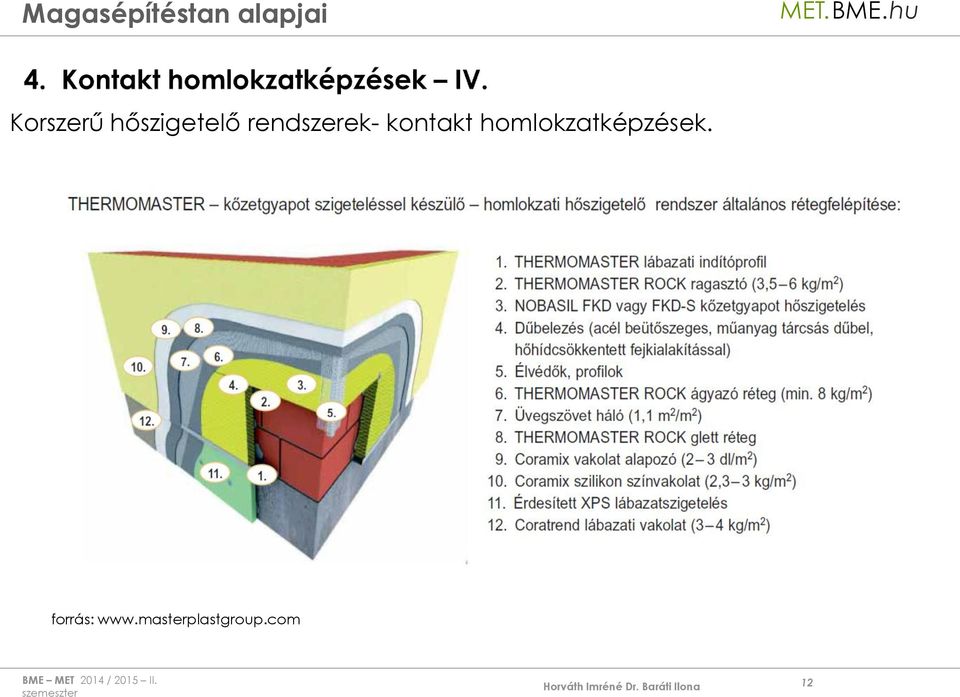

12 Korszerű hőszigetelő rendszerek- kontakt homlokzatképzések. forrás: 12

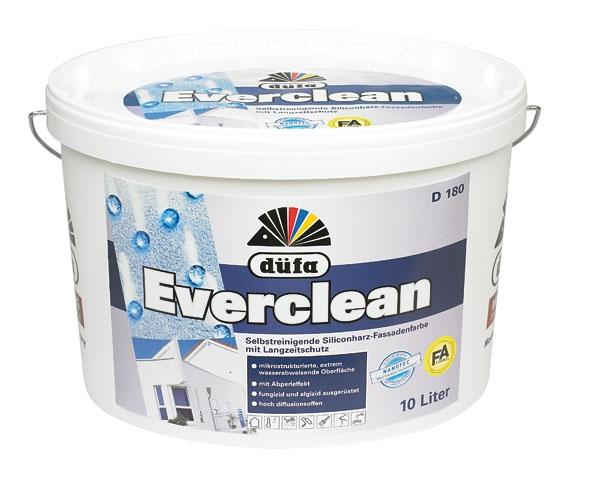

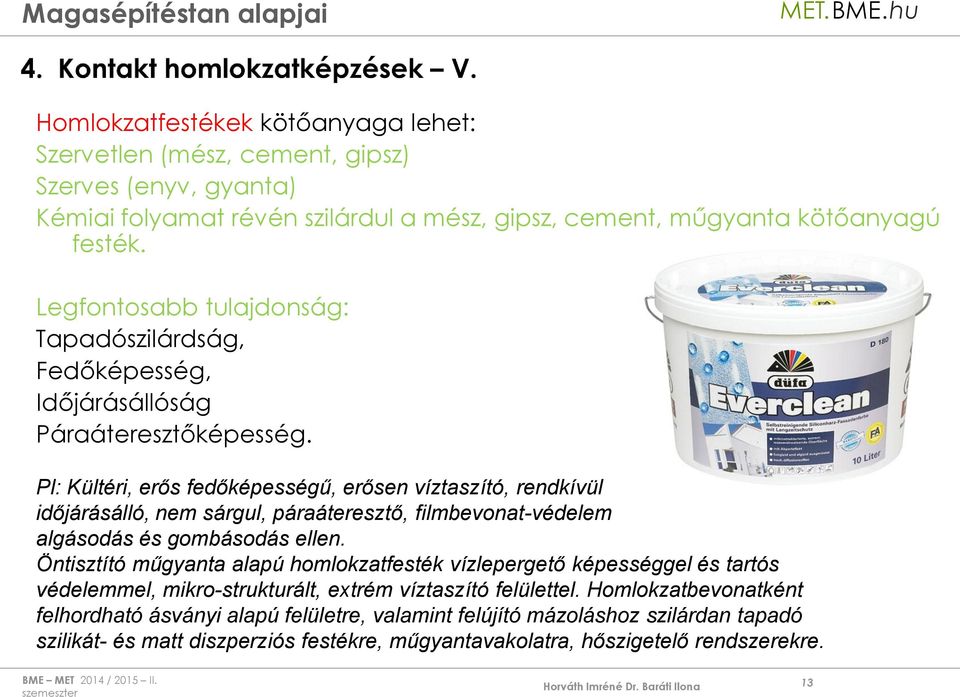

13 Homlokzatfestékek kötőanyaga lehet: Szervetlen (mész, cement, gipsz) Szerves (enyv, gyanta) Kémiai folyamat révén szilárdul a mész, gipsz, cement, műgyanta kötőanyagú festék. Legfontosabb tulajdonság: Tapadószilárdság, Fedőképesség, Időjárásállóság Páraáteresztőképesség. Pl: Kültéri, erős fedőképességű, erősen víztaszító, rendkívül időjárásálló, nem sárgul, páraáteresztő, filmbevonat-védelem algásodás és gombásodás ellen. Öntisztító műgyanta alapú homlokzatfesték vízlepergető képességgel és tartós védelemmel, mikro-strukturált, extrém víztaszító felülettel. Homlokzatbevonatként felhordható ásványi alapú felületre, valamint felújító mázoláshoz szilárdan tapadó szilikát- és matt diszperziós festékre, műgyantavakolatra, hőszigetelő rendszerekre. 13

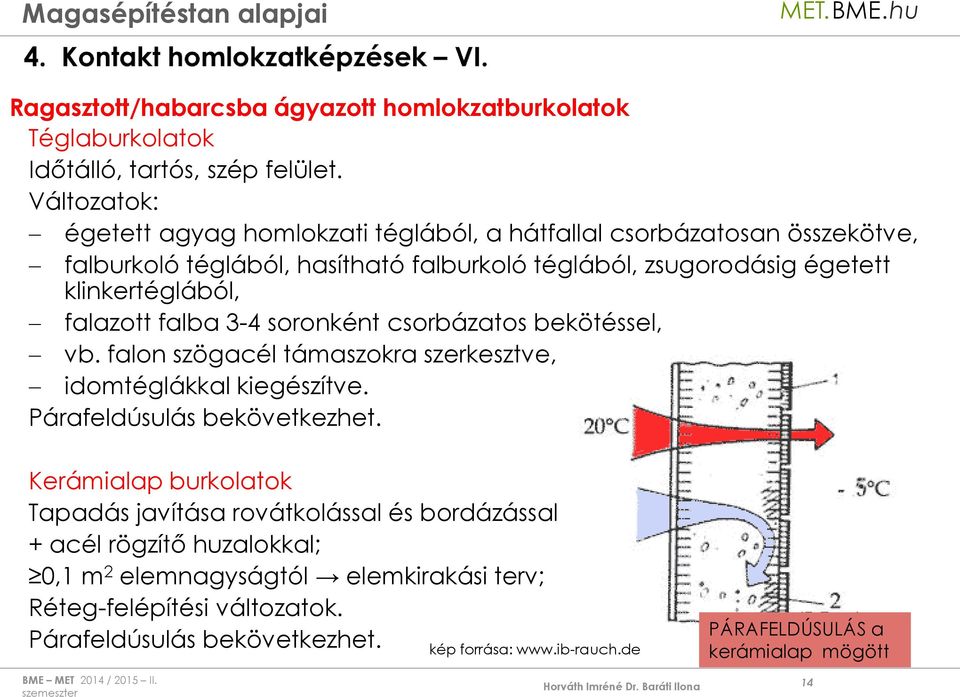

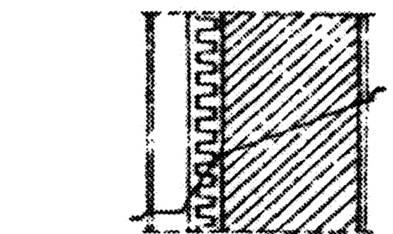

14 Ragasztott/habarcsba ágyazott homlokzatburkolatok Téglaburkolatok Időtálló, tartós, szép felület. Változatok: égetett agyag homlokzati téglából, a hátfallal csorbázatosan összekötve, falburkoló téglából, hasítható falburkoló téglából, zsugorodásig égetett klinkertéglából, falazott falba 3-4 soronként csorbázatos bekötéssel, vb. falon szögacél támaszokra szerkesztve, idomtéglákkal kiegészítve. Párafeldúsulás bekövetkezhet. Kerámialap burkolatok Tapadás javítása rovátkolással és bordázással + acél rögzítő huzalokkal; 0,1 m 2 elemnagyságtól elemkirakási terv; Réteg-felépítési változatok. Párafeldúsulás bekövetkezhet. kép forrása: PÁRAFELDÚSULÁS a kerámialap mögött 14

15 forrás: Dr. Széll Mária előadása

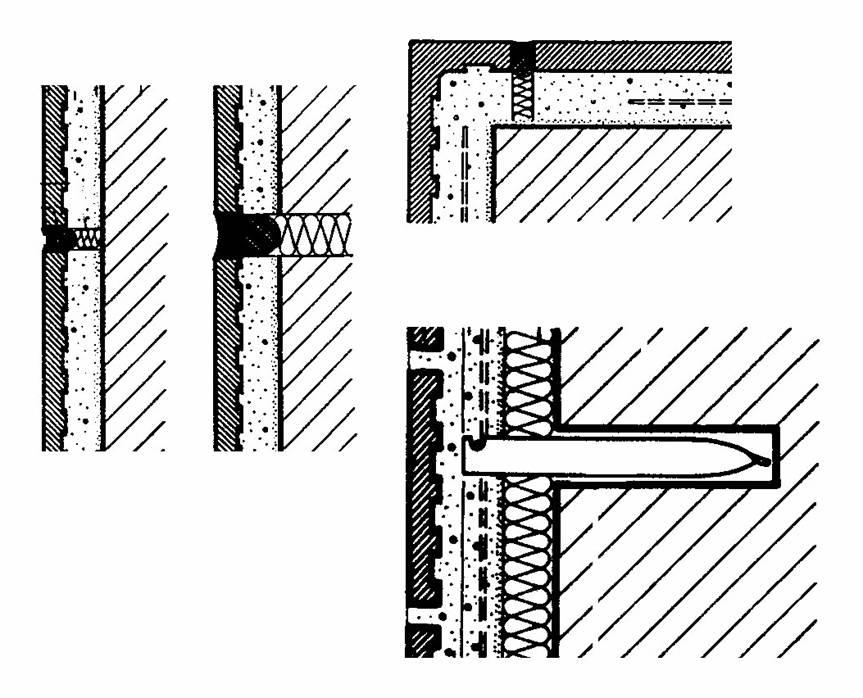

16 Kerámialap burkolatok Ablak beépítése, idomelemek Dilatációs hézagok forrás: Dr. Széll Mária előadása Hőszigetelt változat 16

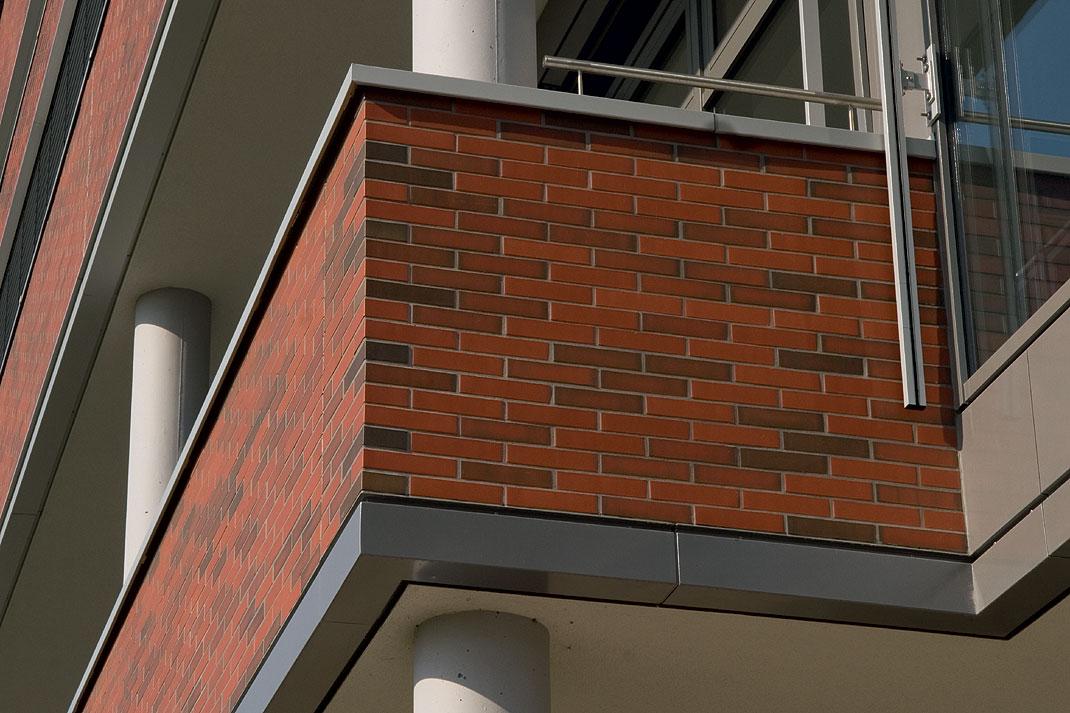

17 forrás: 17

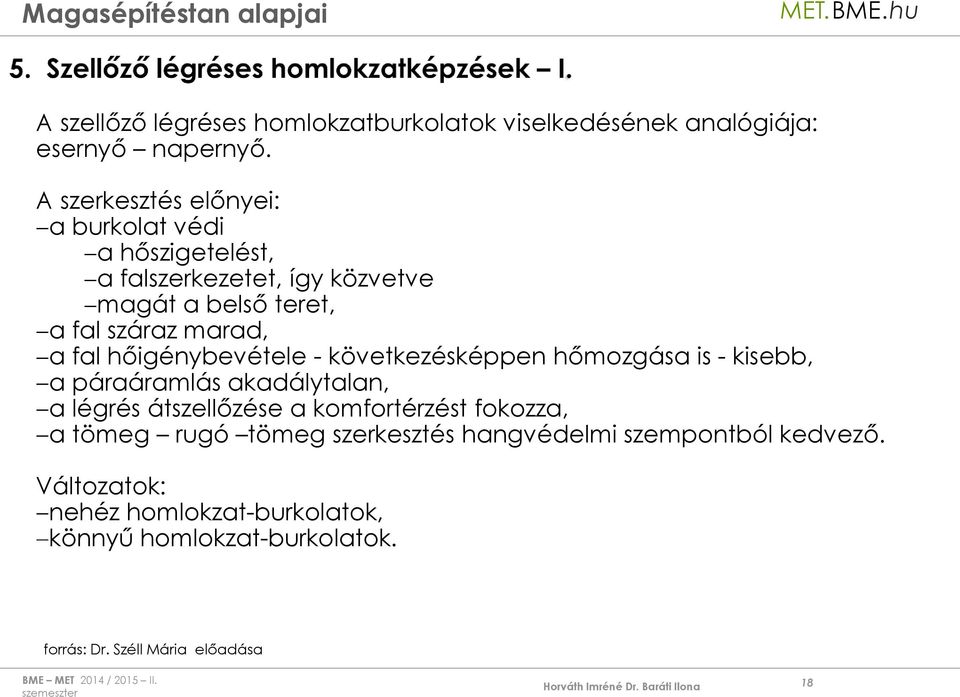

18 A szellőző légréses homlokzatburkolatok viselkedésének analógiája: esernyő napernyő. A szerkesztés előnyei: a burkolat védi a hőszigetelést, a falszerkezetet, így közvetve magát a belső teret, a fal száraz marad, a fal hőigénybevétele - következésképpen hőmozgása is - kisebb, a páraáramlás akadálytalan, a légrés átszellőzése a komfortérzést fokozza, a tömeg rugó tömeg szerkesztés hangvédelmi szempontból kedvező. Változatok: nehéz homlokzat-burkolatok, könnyű homlokzat-burkolatok. forrás: Dr. Széll Mária előadása 18

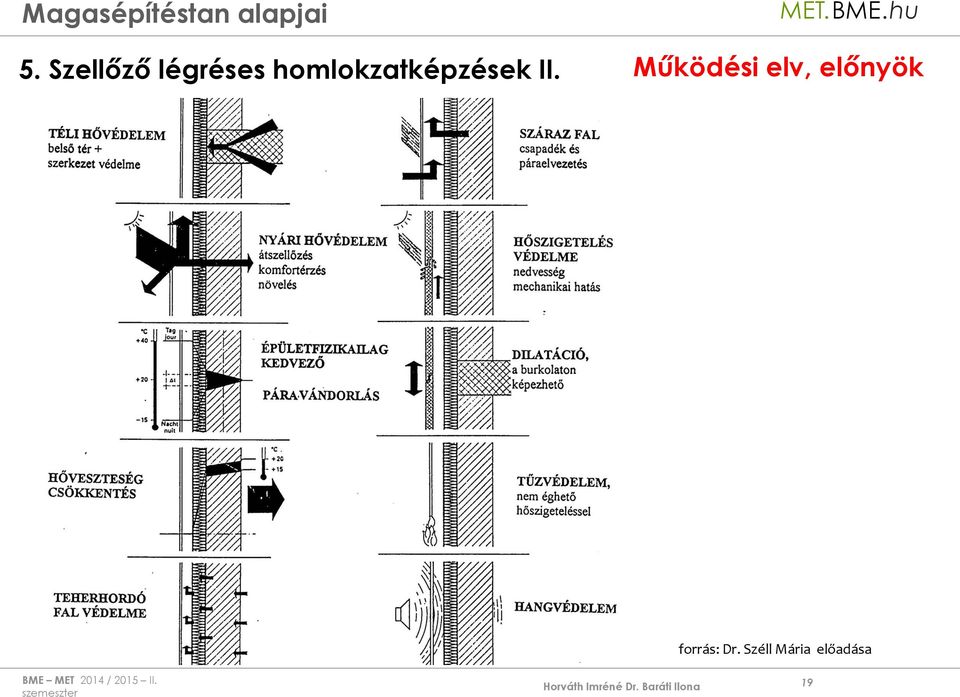

19 5. Szellőző légréses homlokzatképzések II. Működési elv, előnyök forrás: Dr. Széll Mária előadása 19

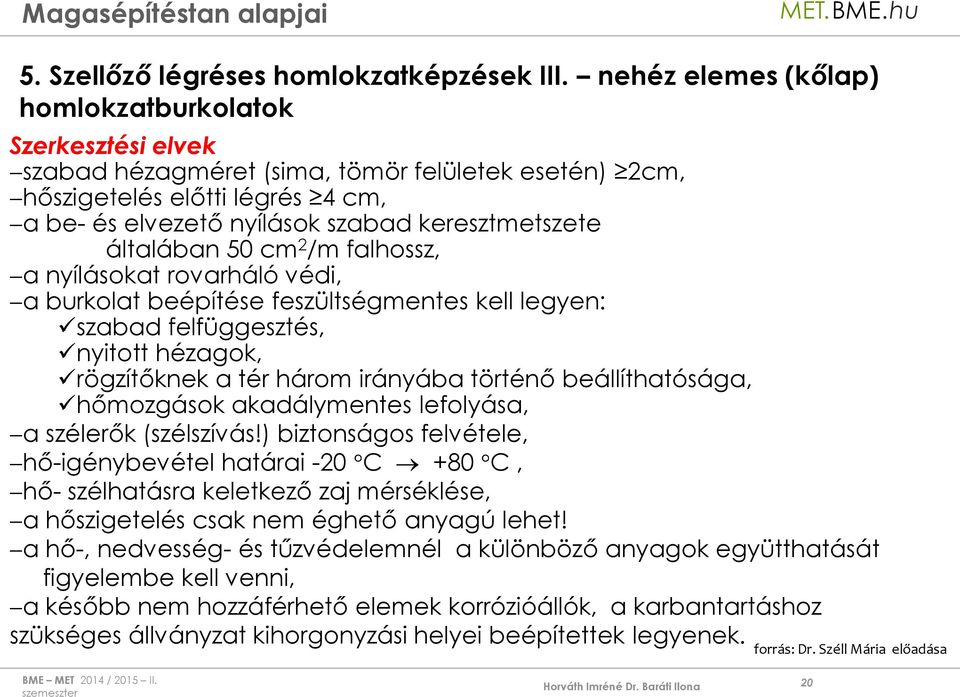

20 5. Szellőző légréses homlokzatképzések III. nehéz elemes (kőlap) homlokzatburkolatok Szerkesztési elvek szabad hézagméret (sima, tömör felületek esetén) 2cm, hőszigetelés előtti légrés 4 cm, a be- és elvezető nyílások szabad keresztmetszete általában 50 cm 2 /m falhossz, a nyílásokat rovarháló védi, a burkolat beépítése feszültségmentes kell legyen: szabad felfüggesztés, nyitott hézagok, rögzítőknek a tér három irányába történő beállíthatósága, hőmozgások akadálymentes lefolyása, a szélerők (szélszívás!) biztonságos felvétele, hő-igénybevétel határai -20 C +80 C, hő- szélhatásra keletkező zaj mérséklése, a hőszigetelés csak nem éghető anyagú lehet! a hő-, nedvesség- és tűzvédelemnél a különböző anyagok együtthatását figyelembe kell venni, a később nem hozzáférhető elemek korrózióállók, a karbantartáshoz szükséges állványzat kihorgonyzási helyei beépítettek legyenek. forrás: Dr. Széll Mária előadása 20

21 5. Szellőző légréses homlokzatképzések IV. - példa forrás: 21

22 5. Szellőző légréses homlokzatképzések V. kivitelezés KŐLAPBURK: max. max. oldalméret, m felület, m 2 kemény mészkőlap réteggel párhuzamosan fűrészelve: 1,20 0,80 kemény mészkőlap rétegre merőlegesen fűrészelve (travertin): 1,20 0,60 puha kövek (v~5 cm) 1,20 0,75 Fűrészelt lapok vastagsága függ: a lap nagyságától, a rögzítő tüskék kiszakadás elleni védelmétől, a vízszintessel bezárt szögtől: oα = 0 60 v 40 mm oα = v 30 mm kizárólag rozsdamentes acél rögzítőkkel, laponként 4 helyen: 2 teherhordó + 2 távtartó elem, rögzítő tüske: = 5 mm, l = 60 mm. furat: = 8-9 mm, l* = l mm, hőmozgás biztosítása: egyik irányban műanyag hüvely, hagyományos horgonyok bekötése habarcsolt furatokba, gyorsszerelő horgonyok dűbelbe csavarozottak és a háromirányú méretbeállítást megengedők, a rögzítések a falat gyengítik, jelentős erőket közvetítenek (fal minősége sínes rögz.) rögzítések helyén a hőszigetelés kivágása visszahelyezése, rögzítés látszó, díszcsavarozással. forrás: Dr. Széll Mária előadása 22

23 5. Szellőző légréses homlokzatképzések VI. kivitelezés Szabályok: 1. a falazathoz történik: az egyéb homlokzati szerkezetek rögzítése, pl. párkányok, könyöklők ablakok, ajtók rögzítése, a hőszigetelés csatlakoztatása és a hézaglezárás. 2. kerülni kell a fej fölötti kőlapokat, ill. fokozott biztonságú alátámasztással kell őket beépíteni. 3. a mechanikai hatásoknak kitett köveket - pl. lábazatok, oszlopok - porózus habarcs-hátkiöntéssel kell beépíteni. Dilatáció kialakítása: régebben a kőlapburkolatokat szorított hézaggal építették be, ~ m 2 -ként dilatált felülettel, a szélső helyzetű rögzítők hőmozgás általi igénybevétele ezért nagy volt. ma a lapok közötti ~8 mm-es a hézag, a lapok önálló mozgása így megengedett, ez a mozgások összegződését kiküszöböli. Tömítés: a hézagokat tömíteni nem kell, a földszint magasságában ezt csupán esztétikai megfontolásból teszik. forrás: Dr. Széll Mária előadása 23

24 5. Szellőző légréses homlokzatképzések VII. részletek A Homlokzatburkoló kőlapok tradicionális rögzítési módjai: a - c Kőburkolat kiváltása födémnél d, e B C D forrás: Dr. Széll Mária előadása E 24

25 5. Szellőző légréses homlokzatképzések VIII. korszerű kőrögzítők habarcsolt gyorskötő forrás: Dr. Széll Mária előadása 25

26 5. Szellőző légréses homlokzatképzések IX. kőrögzítők elhelyezése A) távtartó - egyoldalas B) rögzítő - egyoldalas C) kőrögzítő vízszintes hézagban forrás: Dr. Széll Mária előadása 26

27 5. Szellőző légréses homlokzatképzések X. - kőrögzítők elhelyezése A) REA B) ZET forrás: Dr. Széll Mária előadása 27

28 5. Szellőző légréses homlokzatképzések XI. kőlaprögzítés FIXINOX elemekkel forrás: Dr. Széll Mária előadása 28

29 Épület vasbeton végfalának hőszigetelése ásványgyapottal fotó: Watson Judit

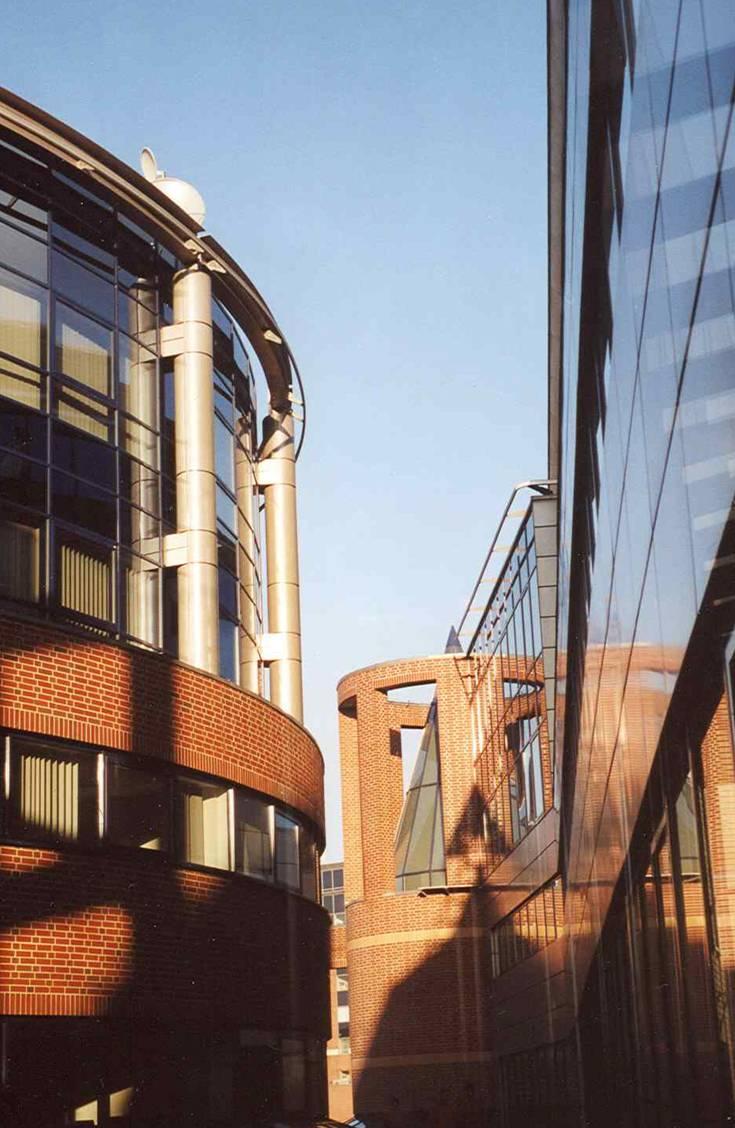

30 forrás: Dr. Széll Mária előadása 30

31 5. Szellőző légréses homlokzatképzések XII. téglaburkolatok kivitelezése A burkolatot a fallal rozsdamentes acél kapcsok kötik össze, ezek távolsága egymástól: vízszintes irányban 75 cm, függőleges irányban 50 cm kapcsok száma átmérője. m2-ként mm Általában m magasság fölött, ha a két kéreg távolsága 7-12 cm 5 4 a két kéreg távolsága cm 7 (5) 4 5 Az épületsarkok, élek mentén, a nyílások kerületén és a dilatációs hézagok mellett a kapcsokat besűrítik (3 db/m). A fél tégla vastag burkoló falat függőlegesen szakaszolva ( 6 m-ként) alá kell támasztani. forrás: Dr. Széll Mária előadása 31

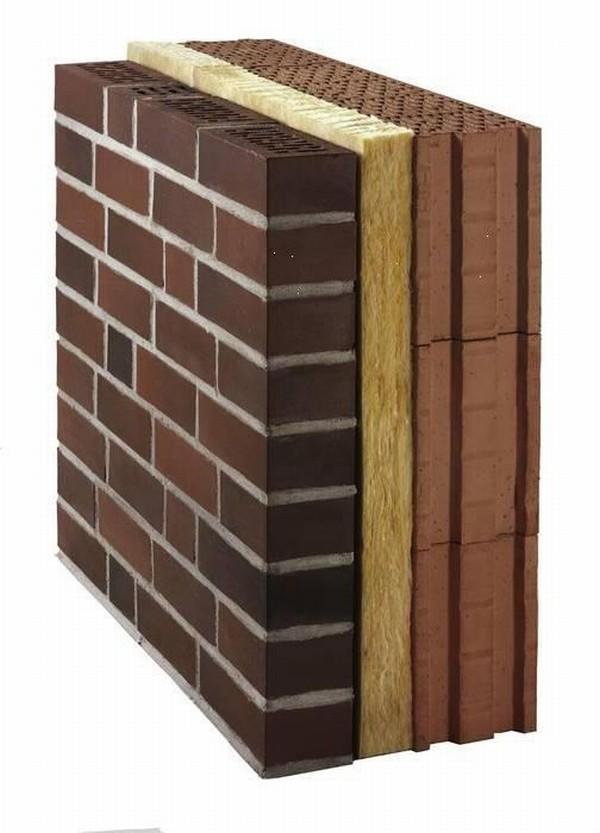

32 5. Szellőző légréses homlokzatképzések XIII. téglaburkolatok kivitelezése Dilatációs mezők kialakítása az égtájak függvényében Alátámasztó konzol A téglaburkolat (általában) szintenkénti alátámasztására! Kapcsok beépítése forrás: Dr. Széll Mária előadása 32

33 5. Szellőző légréses homlokzatképzések XIV. téglaburkolatok kivitelezése Ablak beépítése 33

34 FILM 1

35 5. Szellőző légréses homlokzatképzések XVI. könnyű elemes burkolatok kivitelezése Szálerősítésű cementlemez burkolatok (szálcement burkolatok) natúr, fehér, földszínek, anyagában színezett, beégetett szilikátfestékkel illetve zománcréteggel ellátott, kis-, közép- és nagyméretű síklemezekkel vagy hullámlemez táblákkal, a fogadószerkezetet a nagyobb igénybevételű helyeken épületsarkok, attika besűrítik, a megtámasztási (borda-) és rögzítési (csavar-) távolságokat, a (mindig rozsdamentes anyagú) rögzítő elemek méretét szerkesztési szabályok, méretezés alapozza meg. Elemméretek szerinti csoportosítás és beépítés a kisméretű lapokat a tetőfedésekhez hasonlóan, a közép- és nagyméretű lapokat (fa, fém, lemezsáv) fogadó szerkezetre, a hullámlemezeket (ipari és raktározási épületeken) falváz-szelemenre építik be. forrás: Dr. Széll Mária előadása BME MET 2012 / 2013 I. 35

36 5. Szellőző légréses homlokzatképzések XVII. könnyű elemes burkolatok kivitelezése 01-8 mm vastag szálcementlap 02- hőszigetelés 03- alu. tartóborda 04- alu. rögzítő, hőhídmegszakító elemmel 05- színezett burkolatrögzítő szegecs 06- szellőzést biztosító rács/háló 07- tömítőszalag 08- lábazati felületképzés/vakolat forrás: Creaton BME MET 2012 / 2013 I. 36

37 5. Szellőző légréses homlokzatképzések XVIII. könnyű elemes burkolatok kivitelezése Fémlemez burkolatok Hullám- és trapézlemez, illetve síklemez burkolatok Anyag: tűzi horganyozással és műanyag lakkbevonattal védett acéllemez, zink, vagy eloxált, lakkozott esetleg műanyagbevonatos alumíniumlemez Beépítés: a tetőfedésekhez hasonló módon szelemenekre, vagy vízszintes szelemenekhez (de hullámvölgyben) rögzítve történik. Alkalmazás: fűtetlen raktárak esetén önálló térhatároló szerkezetként, temperált, fűtött csarnokok térhatároló falaként hőszigeteléssel alu. homlokzati elem és belső fémszerkezetű kéreggel, előregyártott falpanelként, vagy forrás: FATEC ENG. helyszínen szerelten. hőszigetelés tartószerkezet hőhídmegszakító elem 37

38 5. Szellőző légréses homlokzatképzések XIX. könnyű elemes burkolatok kivitelezése TRAPÉZLEMEZ burkolatok Függőleges metszet Vízszintes metszet 38

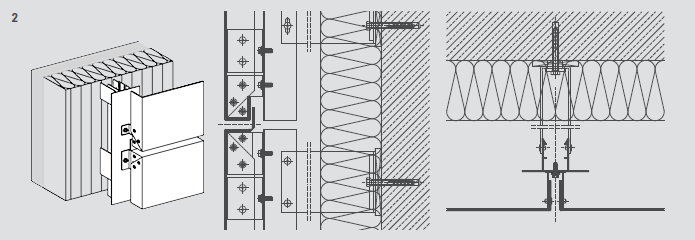

39 6. Kivitelezési lépések, részletek ALUCOBOND rendszer Fémlemezburkolat csavarozott kapcsolattal Fémlemezburkolat ragasztott kapcsolattal 39

40 FILM 2

41 Források, szakirodalom 1. Gábor L.: Épületszerkezettan I. Tankönyvkiadó, Budapest 2. Gábor L.: Épületszerkezettan II. Tankönyvkiadó, Budapest 3. Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 1. B.G. Teubner, Stuttgart, 4. Dr. Széll Mária: Magasépítéstan alapjai előadások / 5. Gyártók katalógusai, alkalmazástechnikai kézikönyvei, tervezők honlapjai: Masterplast, Baumit, Wienerberger, Halfen, Fixinox, IB- Rauch, DÜFA, FATEC Engineering, Creaton, Alucobond Magasépítéstan alapjai 41
