1 ÉPÍTÉSÜGYI SZABVÁNYOSÍTÁSI KÖZPONT MÛSZAKI IRÁNYELV MI TALAJFELTÁRÁS ÉS CÖLÖPÖK MÉRETEZÉSE STATIKUS SZONDÁVAL ÉPÍTÉSÜGYI TÁJÉKOZATÁSI KÖZPONT BUDAPEST, 1979

2 Készült az ÉVM Mûszaki Fejlesztési Fôosztálya megbízásából Kidolgozta: RÉV ENDRE TÉNYI VARGA LÁSZLÓ G. VARGA MÁRTON Földmérô és Talajvizsgáló Vállalat Telefon: dr. Payer Imre a mûszaki tudományok kandidátusa

3 ÉPÍTÉSÜGYI ÁGAZATI MÛSZAKI IRÁNYELV TALAJFELTÁRÁS ÉS CÖLÖPÖK MÉRETEZÉSE STATIKUS SZONDÁVAL MI G 01 Ez a Mûszaki Irányelv (a következôkben: Irányelv) az Sz-832 típusú szovjet ÉPÍTÉSÜGYI SZABVÁNYOSÍTÁSI KÖZPONT statikus szondának és az MHA jelû - hazai viszonyoknak megfelelôen módosított svájci rendszerû - Haefeli-Andai féle statikus szondának a talajfeltárásban való használatával, valamint a cölöpök teherbírásának Sz-832 típusú statikus szondázó berendezéssel regisztrált adatok alapján történô meghatározásával foglalkozik. A jóváhagyás idopontja: október hó A hatálybalépés idopontja: február 1.

4 MI TARTALOMJEGYZÉK 1. Általános elôírások Alkalmazási terület Sz-832 típusú statikus szonda MHA jelû statikus szonda A szondázás végrehajtása Sz-832 típusú statikus szonda MHA jele statikus szonda A szondázási adatok feldolgozása Sz-832 típusú statikus szonda MHA jelû statikus szonda Talajfizikai jellemzôk meghatározása Összenyomódási modulusz Konzisztencia index Homoktalajok súrlódási szöge Homok talajok tömörsége Talajosztályozás tájékoztató jelleggel Cölöpteherbírás számítása A tárggyal kapcsolatos fontosabb szabályozási kiadványok MELLÉKLETEK M/1 Sz-832 típusú statikus szondázás jegyzôkönyve... 19

5 5 MI M/2 Sz-832 típusú statikus szondázás görbe ûrlapja M/3 A fajlagos köpenysúrlódás (f i ) táblázata M/4 MHA jelû szondázási talajjelleg görbe ûrlapja M/5 Összenyomódási modulusz meghatározása M/6 Kötött talajok konzisztencia indexének meghatározása M/7 Homoktalajok súrlódást szögének meghatározása M/8 Homoktalajok tömörségének meghatározása M/9 Talajok osztályozása FÜGGELÉK F/1. Az Sz-832 típusú szondázó berendezés leírása F/2. Sz-832 típusú statikus szondázó berendezés fényképe F/3. Az MHA jelû szondázó berendezés leírása F/4. MHA jelû statikus szonda fényképe F/5. Munka közben F/6. Számpélda agyagtalajban álló elôregyártott vert vasbeton cölöp teherbírásának meghatározásához F/7. Sz-832 típusú statikus szondázás jegyzôkönyve F/8. Sz -832 típusú statikus szondázási görbe... 43

6 MI ÁLTALÁNOS ELÔÍRÁSOK 1.1 Ez az Irányelv csak a megadott szondákkal a késôbbiekben megnevezett talajfizikai jellemzôk meghatározására és az Sz-832 típusú statikus szondával, cölöp teherbírásának meghatározására vonatkozik. Külön intézkedéssel kiterjeszthetô más típusú szondákra és egyéb talajfizikai jellemzôk meghatározására. 1.2 Cölöpteherbírást szondázási adatok alapján akkor lehet számítani, ha a cölöppróbaterhelési gyûjteményben hasonló talajviszonyokra cölöppróbaterhelési adat található. A szondázási adatokból számított cölöpteherbírás talajmechanikai szempontból értendô, mert a talaj teherbírását mutatja. Ha a számított teherbírás 30x30 cm keresztmetszetû elôregyártott vasbeton cölöpöknél 50 Mp-nál, 40 x 40 cm keresztmetszetû cölöpöknél 100 Mp-nál nagyobb, akkor vizsgálni kell a cölöp anyagának igénybevehetôségét is. Más típusú és gyártmányú statikus szondázási adatok alapján akkor lehet cölöpteherbírást számítani, ha a más típusú berendezéssel kapott adatok összehasonlíthatók az Sz-832 típusú szondázó berendezés adataival. 1.3 A statikus szondázás és a talajmechanikai furások arányát, helyét a vizsgálandó területen a tervezô (talajmechanikai vizsgálatot készítô)határozza meg.

7 7 MI A szondázáshoz kapcsolódó talajmechanikai furás mélységét az MSZ 4488 szabályozza. 1.5 A szondázás befejezése után a szondalyukat be kell tömni. 2. ALKALMAZÁSI TERÜLET 2.1 Sz-832 típusú statikus szonda Eredményei felhasználhatók: azonos állapotú és minôségû talajok kiterjedési határainak kimutatására, talajok homogenitásának kimutatására, sziklás, durva törmelékes talajok felszínének meghatározására, cölöpök teherbírásának közelítô számítására, talajfizikai jellemzôk meghatározására. Nem alkalmazható: fagyott talajokban, palás márgásodott agyagban, kôzetekben, vas-, kô-, betondarabokat vagy ezekhez hasonló anyagokat tartalmazó feltöltésben, 10 mm-nél nagyobb szemcsét vagy durva törmeléket 25%-ot meghaladó mennyiségben tartalmazó kavics talajokban, 5000 Mp/m 2 -nél nagyobb csúcsellenállású rétegekben.

8 MI MHA jelû statikus szonda A szonda nagyátmérôjû furásokban kb. 20 m mélységig jelenleg a vizsgálandó talaj összenyomódási moduluszának meghatározására használható. A szonda minden nagyátmérôjû talajmechanikai furással feltárható talajban használható, kivéve a talajvíz alatti szemcsés talajokat, mert ez esetben a talaj a víznyomás hatására a béléscsôbe benyomul. 3. A SZONDÁZÁS VÉGREHAJTÁSA 3.1 Sz-832 típusú statikus szonda A szondázó berendezés mûszaki adatai az F/1 függelékben találhatók A szondázás mûvelete a következôkbôl áll: A szondacsúcs leeresztése a talajra. A szondarúd megfogása a hidraulikus szorítószerkezettel. A szonda benyomása a talajba a szondát süllyesztô hidraulikus sajtó teljes lökethosszában (100 cm). A hidraulikus szorítószerkezet meglazítása. A szorítószerkezet felemelése a felsô helyzetre. A felsorolt mûveletek ismétlése a kívánt mélység eléréséig. A szonda talajba komásakor az öníró szerkezetek 160 mm széles szalagokra jegyzik fel külön a csúcsellenállást és külön a palástsúrlódást A szondázás kétféle módon végezhetô, melyek közül a vizsgálat céljának megfelelôt kell kiválasztani: A konszolidáció nélküli, más néven folyamatos szondázásnál a szondát a hidraulikus sajtó teljes lökethosszában 0,5-1,0 m/perc sebességgel kell a talajba nyomni.

9 Az 9 MI A talajfizikai jellemzôk meghatározásához ezt a módszert kell alkalmazni. A konszolidációs szondázásnál az elôre meghatározott mérési mélységekben általában fél vagy egy méterenként a talajellenállást a határegyensúly állapotában kell meghatározni. Ennek, vagyis a konszolidációs kritériumnak azt kell venni, amikor a regisztráló szalagon a csúcsellenállás és a palástsúrlódás nagysága 2 percen keresztül állandó értéket mutat. Ezt a szondázást a cölöpök teherbírásának meghatározásához kell használni. 3.2 MHA jelû statikus szonda A szonda mûszaki adatai az F/3 függelékben találhatók. Ez a szonda csak nagyátmérôjû furásokban használható. A használt béléscsô legkisebb átmérôje 100 mm lehet Az MHA szondázás menete: A furatot ki kell tisztítani a béléscsô alsó pereméig, illetve a vágóél síkjáig. A szondacsúcsot a központosítókkal ellátott rudazat segítségével le kell engedni a furatba a talajig, s rá kell helyezni a fejlemezt. A szondát kb. 8 cm-re be kell verni a talajba. A fejlemezre rá kell tenni központosan a hidraulikus sajtót és a terheld erô meghatározásához szükséges dinamométert. ellenterhet biztosító tehergépkocsival vagy gépi fúróberendezéssel úgy kell felállni, hogy alkalmas legyen az ellenerô felvételére. Spirál fúrókkal lehorgonyzott terhelô hidat úgy kell

10 MI elhelyezni, hogy középpontja a hidraulikus emelô középpontja fölé kerüljön. El kell helyezni a süllyedésmérô órákat. *) A szondát a hidraulikus sajtóval a talajba kell nyomni A szondát 100 kp-os (2 kp/cm 2 ) lépcsôkben fokozatosan kell terhelni. 500 kp-os (10 kp/cm 2 ) és 1000 kp-os (20 kp/cm 2 ) terhelésnél ki kell várni a talaj részleges konszolidációját. A részleges konszolidáció kritériumának azt kell venni, amikor a szonda süllyedése 15 perces idôközben nem haladja meg a 0,05 mm értéket. A második konszolidáció (1000 kp-os terhelés) után tehermentesíteni kell. 4. A SZONDÁZÁSI ADATOK FELDOLGOZÁSA 4.1 Sz-832 típusú statikus szonda A szonda önírója által a koordináta hálózattal ellátott szalagra feljegyzett adatokat (csúcsellenállás és palástsúrlódás értékeit) a szondázási jegyzôkönyvben kell feldolgozni (M/1 melléklet). *) A süllyedésmérô órák állását a terhelés megkezdése elôtt, az egyes terhelési lépcsôk elérésekor, majd a konszolidáció kivárása közben az elsô 15 percben percenként, a következô fél órában két percenként, két óráig negyedóránként, azután félóránként fel kell jegyezni.

11 11 MI A jegyzôkönyvben a mért értékek mellett ki kell számítani a palástsúrlódás (f) és csúcsellenállás (R) hányadosának a százalékos értékét a súrlódási arányt (S) az alábbi képlettel: S% = 100 R f, valamint az f i fajlagos köpenysúrlódási értékeket az M/3 mellékletként szereplô táblázat alapján, majd a fajlagos köpenysúrlódások és a részhosszak szorzatainak az összegét. A szonda által mért és regisztrált csúcsellenállási és köpenysúrlódási adatokat az M/2 melléklet, illetve az F/7 függelék szerint kell feldolgozni. 4.2 MHA jelû statikus szonda A süllyedésmérô órákról leolvasva ki kell számítani a szonda süllyedését. Az összetartozó értékpárokat terhelés-süllyedés görbe formájában kell ábrázolni az M/4 mellékleten szereplô ûrlapon. 5. TALAJFIZIKAI JELLEMZÔK MEGHATÁROZÁSA 5.1 Összenyomódási modulusz (M) Az összenyomódási modulusz mindkét szondával meghatározható Sz-832 típusú statikus szondával az összenyomódási modulusz értékeit a mért csúcsellenállás (R) függvényében az M/5 melléklet tartalmazza.

12 MI Az MHA jelû szondánál az összenyomódási modulusz értékét az alábbi képlet adja: M = σ A B. y A képletben szereplô jelölések megnevezése: σ a talaj fajlagos terhelése: F P, ahol: P = a terhelés-süllyedés görbérôl leolvasott terhelés (kp), F = a szonda keresztmetszeti területe: 50 cm 2, y a fajlagos terheléshez tartozó süllyedés (cm), A a szonda-állandó: 3,08 cm 1, B a talajnemtôl függô redukáló tényezô. Értéke kövér agyagnál 0,5 közepes agyagnál 0,6 sovány agyagnál 0,7 iszapnál 0,8 iszapos homoklisztnél 0,9 szemcsés talajnál 1,0 5.2 Konzisztencia index (I c ) Az Sz-832 típusú statikus szondával kötött talajok konzisztencia indexe az M/6 melléklet szerint határozható meg a csúcsellenállás (R) függvényében. *) 5.3 Homoktalajok súrlódási szöge (Χ ) Az Sz-832 típusú statikus szondával homoktalajok súrlódási szöge az M/7 melléklet szerint **) határozható meg a csúcsellenállás (R) és a mélység függvényében. *) Az M/6 mellékletben található görbe Stefanofftól átvéve. **) Az M/7 mellékletben található görbesereg Berezantzevtôl átvéve.

13 5.4 Homok talajok tömörsége 13 MI Az Sz-832 típusú statikus szondával homok talajok tömörsége az M/8 melléklet szerint határozható meg a csúcsellenállás (R) függvényében. 6. TALAJOSZTÁLYOZÁS TÁJÉKOZTATÓ JELLEGGEL Az Sz-832 típusú statikus szondával meghatározhatók közelítôen a talaj nemek, és a talajosztályozás. A 4.1 pont szerint meghatározott súrlódási arány százalékos értékének és a csúcsellenállásnak a függvényében az M/9 *) melléklet szerint tájékoztató jelleggel osztályozható a talaj. Az egyes talajrétegek ellenôrzése céljából próbafurásokat kell készíteni. A próbafurás távolsága a szondázási helytôl heterogén talajrétegzôdésnél kb. 1,0 1,5 m, homogén talajrétegzôdésnél kb. 5,0 m legyen. 7. CÖLÖPTEHERBÍRÁS SZÁMÍTÁSA Az elôregyártott vert vasbeton cölöpök próbaterheléssel meghatározott törôterhe (P t ) és az Sz-832 típusú statikus szondázás alapján számított cölöp teherbírás (P tsz ) között az alábbi statisztikai összefüggés van: P t próbaterhelésbôl = A + B P sz szondázásból *) A mellékletben található görbesereg Schmertmann-tól átvéve

14 MI Elôregyártott vert vasbeton cölöp törôterhe szondázási adatok alapján tehát a következô képlet segítségével számítható: P t = A + B (R F + u Σf i l i ) A zárójelben levô mennyiséget a szondázás és a cölöpméret alapján lehet számítani. A képletben szereplô jelölések: A, B állandó (számérték) R fajlagos talajellenállás a cölöpcsúcs síkjában és Mp υ környezetében ε 2, m υ F a cölöp keresztmetszeti területe (m 2 ), u a cölöp keresztmetszeti kerülete (m), f i Mp υ az i -edik talajréteg, fajlagos köpenysúrlódása ε 2, m υ l i az i -edik talajréteg vastagsága 0,5 m vagy 1,0 m. Az A és a B értéke cölöppróbaterhelések után vagy a cölöppróbaterhelések gyûjteménye alapján határozható meg, függvénykapcsolat formájában. Az x tengelyre kerülnek a szondázási képlettel számított értékek, míg az y tengelyre a próbaterhelési adatok. Amennyiben az adott területen próbaterhelési adatok nem állnak rendelkezésre, úgy az ország egyes hasonló talajmechanikai adottságokkal rendelkezô területein végzett eddigi vizsgálatok alapján közelítô adatként az alábbi értékek vehetôk figyelembe: agyagtalajban álló cölöpnél A = 20 B = 0,65 (A megadott A és B állandó az eddigi cölöppróbaterhelési és szondázási adatok feldolgozásának az eredménye. A megadott képletbôl nyerhetô cölöptörôteher alsó korlátja az eddigi vizsgálatok alapján 30 Mp.)

15 15 MI Az R (fajlagos csúcsellenállás) a szondázási görbébôl határozható meg az alábbiak szerint: R = 0,5 R o + 0,03 R 1 + 0,45 R 2, ahol: R o a szonda csúcsellenállása a cölöpcsúcs síkjában R 1 R 2 a szonda csúcsellenállása a cölöpcsúcs felett 1 m-rel a szonda csúcsellenállása a cölöpcsúcs alatt 1 m-rel. Az f i (fajlagos köpenysúrlódás) a cölöp köpenyfelületén úgy számítható, hogy az egyes rétegek szondázásánál kapott konszolidált palástsúrlódási értékeket (f 2 ) meg kell szorozni az α együtthatóval. Az f i = α f z értékei az M/3 mellékletként közölt táblázatból vehetôk. A táblázat már az α-val szorzott f 2 értéket adja meg. Közbensô f 2 értéknél lineárisan interpolálni kell. Megjegyzés: 1. Az M/3 mellékletként szereplô táblázatot és a cölöp teherbírásának számításához megadott képlet zárójelben levô részét az Ufában készített Módszertani Útmutató a statikus szondázáshoz címû kiadványból vettük át. A képletben található A és B értékének közelítô meghatározására a Földmérô és Talajvizsgáló Vállalat az ország különbözô területein végzett vizsgálatokat. Kísérletek szerint jelenleg csak agyag talajra vannak számértékek. Más talajnemre további vizsgálatok szükségesek. A TÁRGGYAL KAPCSOLATOS FONTOSABB SZABÁLYOZÁSI KIADVÁNYOK MSZ 4488 Feltárás és mintavétel Geotechnikai vizsgálatokhoz MSZ Alapozások tervezése. Cölöpalapozás *) ME Ala0pozási-talajmechanikai szakvélemények készítése Általános Balesetelhárító és Egészségvédô Óvórendszabályok (ÁBEÓ) Építôipari Balesetelhárító és Egészségvédô Óvórendszabályok (ÉBEÓ) *) Átdolgozás alatt

16 SZERKESZTÉSI OKOK MIATT MARADT ÜRESEN

17 MELLÉKLETEK

18 SZERKESZTÉSI OKOK MIATT MARADT ÜRESEN

19 MÉLYSÉG 19 MI SZ-832 TÍPUSÚ STATIKUS SZONDÁZÁS JEGYZÔKÖNYVE Tsz:... M/1 MELLÉKLET Tárgy:......sz. SZONDA......sz. SZONDA... FOLYAMATOS CSÚCS- PALÁST- ELLENÁLLÁS SÚRLÓDÁS R Mρ/m 2 f Mρ/m 2 S%=100 1 R fi MÉLYSÉG KONSZOLIDÁLT CSÚCS- ELLENÁLLÁS R Mρ/m 2 PALÁST- SÚRLÓDÁS f Mρ/m 2 S%=100 1 R fi SZONDÁZÁS IDÔPONTJA: JEGYZÔKÖNYV VEZETÔJE:

20 M/2 MELLÉKLET SZ 832 TIPUSÚ STATIKUS SZONDÁZÁSI GÖRBE Tsz:... Tárgy:... MI FÚRÓSZÁM SZONDA SZÁMA TEREPSZINT Mélys 1 Súrlódási arány (5 %) Csúcsellenállás (R) Mρ/m 2 FÚRÁSSZELVÉNY S% = Palástsúrlódás (f) Mρ/m 2 R Kelt: Szerkesztette: Rajzolta: Ellenôrizte:

21 M/3 MELLÉKLET Szondázási palást súrlódási értéke (f z) Mp/m 2 2 2,3 2, Rétegmélység, m 4 m hosszú cölöp 1 2,00 1,75 1,40 1,35 1,56 1,80 2,04 2,24 2,32 2,52 2,60 2,75 2,88 2,99 3,08 3,15 3,20 3,23 3,24 3,23 3,20 2 2,00 2,21 2,39 2,64 3,16 3,60 4,02 4,41 4,64 4,95 5,20 5,38 5,64 5,85 6,02 6,00 6,25 6,28 6,30 6,46 6,40 3 2,00 2,26 2,50 2,82 3,56 4,30 5,04 5,74 6,32 7,01 7,60 8,25 8,86 9,5010,01 10,62 11,20 11,72 12,25 12,72 13,20 4 2,00 2,30 2,60 3,00 4,00 5,00 6,00 7,00 8,00 9,0010,00 11,00 12,00 13,00 14,00 15,00 16,00 17,00 18,00 19,00 20,00 5 m hosszú cölöp 1 2,00 1,65 1,14 1,10 1,36 1,50 1,68 1,96 2,00 2,16 2,20 2,31 2,40 2,47 2,52 2,70 2,72 2,72 2,70 2,66 2,80 2 2,00 1,95 1,90 2,04 2,48 2,80 3,12 3,43 3,68 3,87 4,10 4,29 4,44 4,68 4,76 4,95 5,00 5,04 5,08 5,13 5,20 3 2,00 2,20 2,42 2,67 3,56 4,10 4,56 5,12 5,52 5,66 6,10 6,38 6,71 7,22 7,41 7,64 7,84 8,16 8,45 8,55 8,80 4 2,00 2,28 2,52 2,85 3,68 4,40 5,16 5,95 6,64 7,37 8,00 8,70 9,35 10,15 10,80 11,40 12,00 12,30 13,60 13,85 14,60 5 2,00 2,30 2,60 3,00 4,00 5,00 6,00 7,00 8,00 9,0010,00 11,00 12,00 13,00 14,00 15,00 16,00 17,00 18,00 19,00 20,00 6 m-es vagy annál hosszabb cölöp 1 2,00 1,38 0,88 0,90 1,04 1,20 1,32 1,47 1,60 1,71 1,80 1,87 1,92 1,85 1,96 2,10 2,24 2,21 2,16 2,28 2,20 2 2,00 1,84 1,69 1,78 2,04 2,40 2,64 2,94 3,04 3,33 3,50 3,63 3,84 3,90 4,05 4,06 4,16 4,25 4,32 4,37 4,00 3 (l-3) 2,00 2,20 2,39 2,61 3,16 3,60 4,02 4,41 4,64 4,95 5,20 5,39 5,64 5,85 6,02 6,15 6,24 6,28 6,30 6,46 6,40 l - 2 2,00 2,23 2,44 2,76 3,44 4,10 4,68 5,25 5,76 6,30 6,80 7,26 7,80 8,31 8,66 9,15 9,75 9,85 10,25 10,62 11,00 l - 1 2,00 2,26 2,52 2,88 3,72 4,50 5,34 6,16 6,88 7,65 8,40 9,13 9,96 10,65 11,32 12,00 12,80 13,40 14,03 14,80 15,40 l 2,00 2,30 2,60 3,00 4,00 5,00 6,00 7,00 8,00 9,0010,00 11,00 12,00 13,00 14,00 15,00 16,00 17,00 18,00 19,00 20,00 MEGJEGYZÉS: 1. A 6 m cölöphosszra vonatkozó táblázatot fel lehet használni 3 m hosszú cölöphöz is, de a rétegmélységet kétszer nagyobbnak kell venni. tehát 2 m 1 m helyett 4 m 2 m helyett stb. 2. Ha f z < 2 Mp/m 2, akkor f z = f i 3. l = cölöphossz 21 MSZ

22 MI

23 23 MI M/5 MELLÉKLET ÖSSZENYOMÓDÁSI MODULUSZ MEGHATÁROZÁSA SZ-832 TÍPUSÚ STATIKUS SZONDÁVAL (Módszertani útmutató szerint) Csúcsellenállás: R [kp/cm 2 ] Összenyomódási modulusz: M [kp/cm 2 ] konszolidált folyamatos agyag és homokos agyag agyagos homok és homok

24 MI M/6 MELLÉKLET

25 25 MI M/7 MELLÉKLET

26 MI M/8 MELLÉKLET HOMOKTALAJOK TÖMÖRSÉGÉNEK MEGHATÁROZÁSA SZ-832 TÍPUSÚ STATIKUS SZONDÁVAL Talajnem Durva és közepes homok Finom homok Homokliszt (száraz) Homokliszt (víz alatt) Csúcsellenállás: R [kp/cm 2 ] Tömörség konszolidált folyamatos < 50 < 60 laza közepesen tömör 150 < 190 < tömör < 30 < 40 laza közepesen tömör 100 < 120 < tömör < 30 < 40 laza közepesen tömör 100 < 120 < tömör < 15 < 20 laza közepesen tömör 60 < 80 < tömör

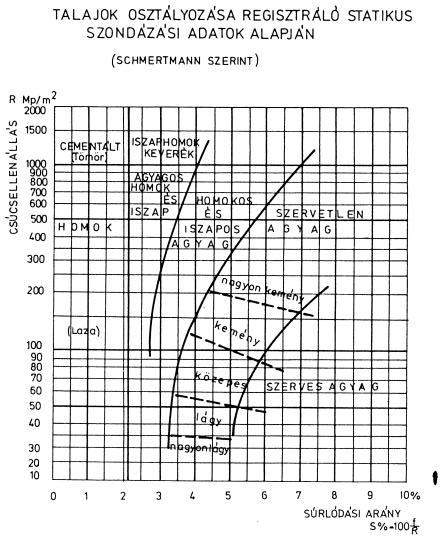

27 27 MI M/9 MELLÉKLET

28 SZERKESZTÉSI OKOK MIATT MARADT ÜRESEN

29 FÜGGELÉK

30 SZERKESZTÉSI OKOK MIATT MARADT ÜRESEN

31 31 MI F/1 FÜGGELÉK AZ SZ-832 TÍOUSÚ SZONDÁZÓ BERENDEZÉS LEÍRÁSA 1. A berendezés a következô fô részekbôl áll; Állvány Szondaszár Lehorganyzó cölöpök és az ezeket csavaró szerkezet Hidraulikus berendezés Szonda a fellépô erôk meghatározására és regisztrálására szolgáló eszközökkel Zárt kocsiszekrény Az állvány hegesztett acélszerkezet. A szondaszár 34 mm átmérôjû alaprúdból és 50 mm átmérôjû kisegítô rúdból áll. A száron rögzítették a szonda süllyesztésére szolgáló hidraulikus hengereket. A lehorgonyzó cölöp egy rúd, aminek alsó végén csavartányér van. Feladata az, hogy a szondának a talajba való benyomásakor megakadályozza a gép felemelkedését. A csavaró szerkezet ékhornyokkal ellátott csô, amit hidraulikus motor forgat. A hidraulikus berendezés a szár felemelésére és leeresztésére, a szonda benyomására és kihúzására, a lehorgonyzó cölöpök becsavarására, valamint a szár szállítási helyzetben való rögzítésére szolgál.

32 MI A szonda csôrúdból és kúpos csúcsból áll. Ezekben helyezkednek el a fellépô erôk észlelésére szolgáló elektromos távjelzôk és távjelzôktôl a szonda csúcs és palástfelületen fellépô erôket feljegyzô elektromos mûszerekhez vezetô kábelek. A zárt kocsiszekrény az önírószerkezet, a berendezéseket és a kezelô személyzetet védi az idôjárás hatásától. 2. A berendezés mûszaki adatai A szonda nyomásánál megengedhetô legnagyobb erôkifejtés 10 Mp. A csúccsal mérhetô legnagyobb terhelés 8 Mp. A palástfelületen mérhetô legnagyobb terhelés 3,5 Mp. Méréshatárok három fokozatban: csúcsellenállás 0-50; 0-200; kp/cm 2 palástsúrlódás 0-1; 0-3; 0-9 kp/cm 2 Mérési hiba legnagyobb értéke 2,5%. Üzemi hômérsékleti tartomány szonda -20 C-tól +50 C-ig regisztráló mûsz. 0 C-tól +50 C-ig A szonda benyomási sebességei legnagyobb 3 m/perc legkisebb 0,0075 m/perc A szondát süllyesztô hidraulikus sajtó lökethossza 1000 mm. A szonda adatai: csúcs keresztmetszeti területe 10 cm 2 palástfelület 350 cm 2 a kúpos vég csúcsszöge 60 A berendezés súlya gépkocsi nélkül 2,6 Mp.

33 33 MI F/2. FÜGGELÉK SZ-832 TÍPUSÚ STATIKUS SZONDA 1. ábra Menetkész állapot

34 MI ábra Munka közben

35 35 MI F/3. FÜGGELÉK AZ MHA JELÛ SZONDÁZÓ BERENDEZÉS LEÍRÁSA A szondázó berendezés a következô fô egységekbôl áll: szondacsúcs rudazat a megfelelô közdarabokkal és központosítókkal fejlemez hidraulikus sajtó dinamométer süllyedésmérô órák A szondacsúcs azonos az EMPA által hitelesített svájci Haefeli-féle szonda csucsrészével. A szondacsúcs átmérôje 80 mm, a hengeres test hossza 240 mm, a kúpos csúcs hossza 70 mm, a csavarmenetes csonkakúp alatti csatlakozó rész hossza 45 mm. A szonda keresztmetszeti területe 50 cm 2. A rudazat szabványos furószár rudazat. A központosító készülhet dobszerû kialakításban vagy legalább három egymástól egyenlô távolságban rögzített távolságtartóval. (Központosítóból legalább 3 db kell.) A fejlemez más néven terhelô tárcsa kb. 20 cm átmérôjû peremes korong. A korong alsó részéhez, a rudazathoz csatlakoztatható menetes csonk van erôsítve központos elhelyezéssel. A korong oldalán átló mentén két laposvas, un. fül található a süllyedésmérô órák elhelyezhetôsége céljából. A hidraulikus sajtó kb Mp teherbírású autóemelô vagy ehhez hasonló 16 cm-nél nem nagyobb talpátmérôjû hidraulikus emelô. Az alkalmazott dinamométer terhelhetôsége feleljen meg a hidraulikus sajtó teherbírásának. Amennyiben a hidraulikus emelôre feszmérô szerelhetô fel, egy a dinamométer használata mellôzhetô. Ebben az esetben szükséges az emelô és a feszmérô (manométer)hat hónapnál nem régebbi kalibrálási jegyzôkönyve.

36 MI A süllyedésmérô órák mérési határa legalább 50 mm, a skálabeosztás legkisebb osztásköze legfeljebb 0,05 mm lehet. Célszerûen használhatók a Huggenberger-féle elmozdulást mérô órák.

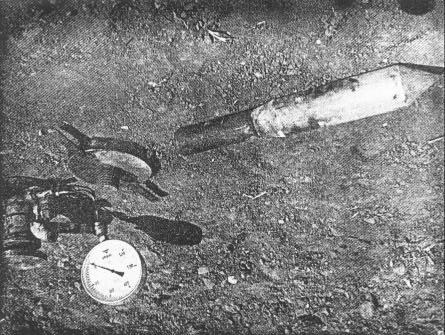

37 37 MI F/4. FÜGGELÉK 3. ábra Szondacsúcs, terhelô tárcsa, hidraulikus sajtó

38 MI F/5 FÜGGELÉK 4. ábra Munka közben

39 39 MI F/6 FÜGGELÉK SZÁMPÉLDA AGYAGTALAJBAN ÁLLÓ ELÔREGYÁRTOTT VERT VASBETON CÖLÖP TEHERBÍRÁSÁNAK MEGHATÁROZÁSÁHOZ A szondázási adatok feldolgozását és a cölöp teherbírásának a számítását a következô példa mutatja be: Az Sz-832 típusú statikus szondázó berendezéssel végrehajtott kísérletek során egy konkrét helyen a mért adatok: Mélység (m) Csúcsellenállás Palástsúrlódás R (Mp/m 2 ) f z (Mp/m 2 ) f i (Mp/m 2 ) ,5 1, ,1 1, ,2 3, ,1 2, ,4 4, ,1 3, ,8 3,55 7, ,4 6, ,7 9, , , ,5 A mérési adatok a szondázási jegyzôkönyvben (F/7), grafikus ábrázolásuk az F/8- ben láthatók. A szondázási jegyzôkönyvben megtalálhatók az M/3 mellékletben szereplô táblázat alapján meghatározott f i fajlagos köpenysúrlódási adatok, valamint a fajlagos köpenysúrlódások és a részhosszak szorzatainak az összege. 1 m 1,42 Mp/m m 1,81 Mp/m m 3,68 Mp/m m 2,06 Mp/m m 4,18 Mp/m m 3,51 Mp/m m 3,55 Mp/m 2 + 0,5 6,92 Mp/m 2 + 0,5 9,7 Mp/m 2 = 28,8 Mp/m

40 MI Ez az összeg szorozva a cölöp keresztmetszeti kerületével (4 0,3 = 1,2 m) adja a teljes köpenysúrlódást: 1,2 28,8 = 34,6 Mp. A fajlagos csúcsellenállás számításához a szondázási görbérôl a következô három adatot kell leolvasni: A szonda csúcsellenállása a cölöpcsúcs síkjában R o = 895 Mp/m 2. A szonda csúcsellenállása a cölöpcsúcs felett 1 m-rel R 1 = 690 Mp/m 2. A szonda csúcsellenállása a cölöpcsúcs alatt 1 m-rel R 2 = 555 Mp/m 2. A fajlagos csúcsellenállás: R = 0, , , = 718 Mp/m 2. Ez az érték szorozva a cölöp keresztmetszeti területével (0,3 0,3 = 0,09 m 2 ) adja a teljes csúcsellenállást: 718 0,09 = 64,6 Mp. A csúcsellenállás és a köpenysúrlódás értékeit behelyettesítve a képletbe, megkapjuk a cölöp törôterhét: P t = ,65 (64,6 + 34,6) = 84 Mp.

41 41 MI F/7 FÜGGELÉK

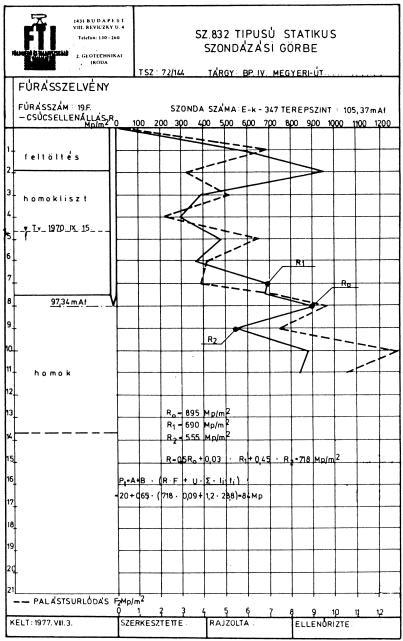

42 42 MI F/8 FÜGGELÉK
