1 Teret nyitunk Roto NT A bukó-nyíló vasalatrendszer Beépítési útmutató Mûanyag ablakokhoz és ajtókhoz 1

2 2

3 Roto NT Tartalom Bevezetés 5 Termékszavatossági elõírások 6 Általános útmutató 12 Elsõ rész: cikklista és a vasalatok áttekintése Alap biztonsági fokozatú bukó-nyíló vasalatok áttekintése, cikklista 16 Alap biztonsági fokozatú bukó-nyíló vasalatok, vasalatáttekintés 17 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ), cikklista 18 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ), vasalatáttekintés 19 2-es biztonsági fokozatú (WK2) bukó-nyíló vasalatok (DIN V ENV ), cikklista 20 2-es biztonsági fokozatú (WK2) bukó-nyíló vasalatok (DIN V ENV ), vasalatáttekintés 21 Alap biztonsági fokozatú nyíló vasalatok, cikklista 22 Alap biztonsági fokozatú nyíló vasalatok, vasalatáttekintés 23 Bukó vasalat (vágható rúdzárral), cikklista 24 Bukó vasalat (vágható rúdzárral), vasalatáttekintés 25 Alap biztonsági fokozatú kétszárnyú nyíló/ bukó-nyíló vasalatok, cikklista 26 Alap biztonsági fokozatú kétszárnyú nyíló/ bukó-nyíló vasalatok, vasalatáttekintés 27 1-es biztonsági fokozatú (WK1), kétszárnyú nyíló/bukó-nyíló vasalatok 28 (DIN V ENV ), cikklista 1-es biztonsági fokozatú (WK1), kétszárnyú nyíló/bukó-nyíló vasalatok 29 (DIN V ENV ), vasalatáttekintés Alap biztonsági fokozatú bukó-nyíló vasalatok srég ablakhoz, cikklista 30 Alap biztonsági fokozatú bukó-nyíló vasalatok srég ablakhoz, vasalatáttekintés 31 Alap biztonsági fokozatú bukó-nyíló vasalatok íves ablakhoz, cikklista 32 Alap biztonsági fokozatú bukó-nyíló vasalatok íves ablakhoz, vasalatáttekintés 33 Roto NT kombinálási lehetõségei szárnyperem-/bukó-nyíló rúdzárral 34 Profilfüggõ építõelemek táblázata 35, 36 2.rész: Beépítés és használat Keresztmetszetek 37 Tok-, és furatképek 38 Szárnyfuratképek 39 Vasalatvágó / a vasalatok beépítése 40 A szárny ollókarának beépítése / csavarvezetõ / huzatbiztosító 41 A záródarabok elhelyezkedése 42 Sablonok 55 Csavarozás (DIN V ENV ) 56 Általános beépítési tanácsok / állíthatósági tanácsok 57 Szavatossági és használati útmutató 60 3

4 4

5 Bevezetés 3 zárócsap variáció A Roto NT vasalat-renszer 3 különbözõ zárócsap variációt kínál, melyek felhasználásukban és állíthatóságukban különböznek egymástól. A könnyebb megkülönböztethetõség érdekében a különbözõ variációkat a piros négyeztben lévõ betû jelzi. A részletes állíthatósági méretek e katalógus 58. oldalán találhatók. Zárócsap E Csap szorítónyomás állíthatósággal Zárócsap P Biztonsági gombafejes csap szorítónyomás állíthatósággal Zárócsap V Biztonsági gombafejes csap magasságés szorítónyomás állíthatósággal Az NT biztonsági koncepciója. Roto NT már alapkivitelezésében is a szárny alsó peremén alapbiztonsági fokozatú. Magas fokú betörésgátlást céloznak meg a biztonsági ablakokhoz tartozó minta-összeállítások az új DIN V ENV szabvány szerint. Ez a norma tartalmazza egy ablak összes alkotóelemének általános vizsgálatát. Az NT záródarab koncepciója. A Roto NT vasalat-rendszer összes záródarabja hasonló csavartengellyel rendelkezik. Ez a koncepció lehetõvé teszi a szárny biztonsági zárócsapokkal történõ elõre felszerelését és a tokba biztonsági záródarabokkal (horgany vagy acél) együttes vagy késõbbi utószerelését. Takarók. Igény szerint az összes látható építõelemhez felszerelhetõ takaró a Roto széles kínálatából. E célból számos színvariáció áll rendelkezésre. A felület. RotoSil - az új ezüst színû felület. Optimális védelem a horganyzás, kromátozás és pótlólagos lakkozás által. Magasabb korrózióvédelem. 5

6 Roto NT Termékszavatossági elõírások Bukó-nyíló vasalatok ablakokhoz és erkélyajtókhoz. A termékszavatossági szabályokra vonatkozó törvény alapján a gyártó által maghatározott alábbi információkat kell az ablak-, és erkélyajtószárnyakhoz használt nyíló-, és bukó-nyíló vasalatok alkalmazása során figyelembe venni. Az információk figyelmen kívül hagyása mentesíti a gyártót szavatossági kötelezettségének betartása alól. 1. Információ a termékekrõl és a rendeltetésszerû használat. A nyíló- és bukó-nyíló vasalatok ebben a a megfogalmazásban az épületszerkezetek ablakaihoz és erkélyajtóihoz használt nyíló- és bukó-nyíló vasalatokat jelentik. Ezek használatával az ablakok és erkélyajtók szárnyai egy mûködtetõ kar használatával nyíló-, vagy egy ollóalkalmazáson keresztül bukó helyzetbe hozhatók. A nyíló-, és bukó-nyíló vasalatok alkalmazhatók fából, mûanyagból, alumíniumból, acélból vagy ezekhez hasonló anyagkombinációkból készült, függõlegesen beépített ablakokhoz vagy erkélyajtókhoz. A hagyományos nyíló-, és bukó-nyíló vasalatok ebben a megfogalmazásban bezárják valamint különbözõ szellõztetési állásokba hozzák az ablakokat és a szárnyakat. Záráskor a tömítés ellenállását kell leküzdeniük. Az ezektõl eltérõ alkalmazás nem felel meg a rendeltetésszerû használatnak. A betörésgátló ablakok és erkélyajtók a nedves, az agresszív, korróziógátlást igénylõ légterû helyiségekbe beépített ablakok olyan vasalatokat igényelnek, melyek az adott környezetnek megfelelnek és különleges eljárással készülnek. A nyitott ablak- és erkélyajtószárnyak csak védõ funkcióval rendelkeznek, nem feladatuk a légzárással, heves esõzéssel, erõs zajjal, hõséggel és betörõkkel szembeni ellenállás. Erõs szél és huzat esetén az ablakok és erkélyajtók szárnyait be kell csukni ill. zárni. Az erõs szél és huzat ebben a megfogalmazásban azt jelenti, hogy a nyitott állásban lévõ ablak vagy erkélyajtó szárnyak légnyomás ill. légáramlat hatására maguktól és irányíthatatlanul kinyílnak vagy becsukódnak. Az ablakok és erkélyajtók fix nyílási beállítását csak rögzített pótlólagos vasalat beszerelésével lehet elérni. A becsukott és zárt erkélyajtók széllel szembeni ellenállóképessége a mindenkori ablak-, ill. erkélyajtószerkezettõl függ. Ha az ablakoknak és erkélyajtóknak a DIN EN (különösen p3 nyomás) szerinti ellenállóképeséggel kell rendelkezniük, akkor ezt a vasalatok és a keret anyagának kiválasztásánál már figyelembe kell venni. Általánosságban a nyíló-, és bukó-nyíló vasalatoknak a DIN ös elõírásnak kell megfelelniük. Ennek teljesítéséhez megfelelõ vasalatösszeállítás a vasalatok ablakokba és erkélyajtókba történõ szakszerû beépítése szükséges. 2. Helytelen használat A nyíló-, és bukó-nyíló vasalatok helytelen - vagyis nem elõírt - használata akkor fordul elõ: ha a nyitási tartományban a tok és a szárnyak közt akadály képzõdik, ami a rendeltetészerû használatot gátolja, ha az ablak vagy erkélyajtó szárnyak nem rendeltetésszerûen vagy irányíthatatlanul (pl. szél hatására) olyan mértékben a tokhoz csapódnak, hogy a vasalatok, tokelemek vagy az ablak-, vagy erkélyajtó szárnyak egyéb más elemei megsérülnek vagy eltörnek, ill. további sérülések képzõdhetnek, ha az ablak-, vagy erkélyajtószárnyakra egyéb teher hárul (pl. az ablak-, vagy erkélyajtószárnyakon hintázó gyerekek) ha az ablak-, vagy erkélyajtószárnyak zárásakor a falcban a tok és a szárny közé benyúlnak (balesetveszély) Szavatosság A mindenkori összes vasalat csak a Roto NT vasalatrendszerbõl állítható össze. A vasalat szakszerûtlen beépítése és/vagy a nem eredeti, ill. nem a gyártó által forgalmazott kiegészítõ vasalatok beépítése után nem érvényes a szavatosság. A szakszerû becsavarozáshoz kövessék a "Kivitelezési elõírások a tartó pántoldali vasalatrészek becsavarozásához" fejezetet! - lásd. 8-as oldal - kivitelezés - elõírások RAL-RG 607/3 - és RAL 607/13 szerint. 4. Termékjellemzõk 4.1 Maximális szárnysúly Az egyes vasalatkivitelezésekre vonatkozó maximális szárnysúlyt nem lehet túllépni. A legkisebb, megengedett tartóerejû építõelem határozza meg a max. szárnysúlyt. Alkalmazási diagrammokat és építõelem-hozzárendeléseket kell figyelembe venni. (lásd.2.1 fejezet) 4.2 Szárnyméretek A 2.1 fejezetben található alakalmazási diagrammok a megengedett szárnyfalcszélességek és szárnyhoronymagasságok közti összefüggéseket mutatják be különbözõ üvegsúlyok ill. üvegvastagságok függvényében. Az ezekbõl adódó szárnyfalcméretek vagy szárnyalakzatok (magas-, ill. négyszögformák) valamint a max. szárnysúly nem túlléphetõk!

7 4.3 A vasalatok beépítése A gyártó elõírásai, melyek a vasalatok összeállítását érintik (pl. kiegészítõ ollók beszerelése, a vasalatok beépítése betörésgátló ablak vagy erkélyajtó szárnyakba) kötelezõ érvényûek. 5. A termékek karbantartása A biztonsági vasalatelemeket évente legalább egyszer rögzített helyükön meg kell vizsgálni és kopásukat ellenõrizni. Szükség szerint a rögzítõ csavarokat meg kell húzni ill. az egyes részeket ki kell cserélni. Ebbõl kiindulva a következõ karbantartási munkálatokat évente minimum egyszer el kell végezni: Minden mozgó részt és a nyíló-, ill. bukó-nyíló vasalatok mindegyik záró részét be kell zsírozni, mûködésüket ellenõrizni. Csak olyan tisztító-, és ápoló anyagokat lehet alkalmazni, melyek a vasalatok korrózióvédelmét nem befolyásolják. A vasalatok beállítását - különösen a sarokcsapágy és az ollók területén - valamint a nyíló szárnyak be-, és kiemelésével járó elemek cseréjét szakembernek kell elvégeznie. Az ablakok és erkélyajtók felületkezelése esetén - pl. lakkozás - az összes vasalatot ki kell vonni a kezelés alól ill. védeni kell a vasalatokat a kezeléstõl. 5.1 A felület minõségének megvédése Az elektrolitikailag felvitt horganykréteg normál levegõhõmérsékleten nem sérül, ha a vasalatok felületén nem képzõdik kondenzvíz vagy az átmenetileg képzõdött kondenzvíz hamar fel tud száradni. tartani: A vasalatokat ill. a falctereket különösen a beépítés során megfelelõen kell szellõztetni, hogy közvetlenül nedvességgel vagy kondenzvízzel ne érintkezzenek. A vasalatok tárolásuk során nem szennyezõdhetnek építõanyagokkal (gipsz, cement, stb.) A falctérben képzõdõ agresszív gázok (pl. hangya-, vagy ecetsav, ammónia ammóniasavak, fenol, csersav) kondenzvízzel történõ érintkezésükkel a vasalatok gyors korróziójához vezetnek. Ez különösen érvényes a tölgyfából vagy nagy csersavtartalmú fából készült ablakokra vagy erkélyajtókra. Továbbá nem alkalmazhatók ecetrevagy savra bomló ill. a korábban felsoroltakat tartalmazó tömítõanyagok, mivel a tömítõanyaggal történõ közvetlen érintkezés vagy a tömítõanyagokból kiváló származékok a felületet közvetlenül károsíthatják. A vasalatok csak enyhe, ph-semleges, higított tisztítóanyagokkal tisztíthatók. Semmiképp sem alkalmazhatók agresszív, savtartalmú tisztítóanyagok vagy a fent felsorolt anya- gokat tartalmazó surolószerek. 6. Információs-, és használati útmutatási kötelezettségek Az információs-, és használati útmutatási kötelezettségek ill. a karbantarási munkák a "termékszavatossági törvény" alapján: tervezõknek "tervezési dokumentumok kereskedõknek "katalógusok" gyártóknak "beépítési útmutató" és mûszaki rajzok" felhasználóknak "karbantartási és tisztítási útmutatók" valamint "használati útmutató" A nyíló- és bukó-nyíló vasalatok funkcióinak biztosításához: A tervezõknek be kell szerezniük a termékekrõl az információkat a gyártótól vagy szakkereskedõtõl és figyelembe kell venniük ezeket. A kereskedõknek figyelmbe kell venniük a termékinformációkat és ezeket, valamint a gyártótól megszerzett beépítési útmutatókat, mûszaki rajzokat, karbantartási- és tisztítási elõírásokat kötelesek továbbadni a felhasználóknak. A felhasználók kötelesek a termékinformációkat figyelembe venni és a karbantarási-, és tisztítási elõírásokat a gyártótól vagy kereskedõktõl beszerezni és a végfelhasználóknak továbbadni. 7. Hasonló vasalatok alkalmazása Az egyes vasalatrendszereken belüli lehettok - fõleg termékinformációk és elõírt séges variánsok - pl. bukószárny-vasalahasználat, helytelen használat, termékjellemzõk, termékszavatosság, információs-, és használati útmutatási szempontból a rájuk vonatkozó jellemzõkkel veendõk figyelembe. A vasalatok felülete minõségének tartós megõrzéséhez és a korrózióvédelemhez a következõ pontokat feltétlenül be kell 7

8 Roto NT Beépítési elõírások Beépítési elõírások a RAL-RG 607/3 és RAL 607/13 szabványok szerint. Beépítési elõírások a tartó, pántoldali vasalatalkatrészekhez nyíló-, és bukó-nyíló vasalatokhoz a RAL-RG 607/3 és RAL 607/13 szabványok szerint DFB 607/ /2 szám 1. Általánosságban Az ablakok várható mûködési idõtartamon belüli biztonságos mûködtetése érdekében nagy jelentõsége van a biztonsági, tartó vasalatalkatrészek - mint ollócsapágy és sarokcsapágy - rögzítésének. Ez fõleg igaz a nagyobb szárnysúlyú (80 kg feletti) ablakokra, melyek manapság a funkcionális üvegek alkalmazásával egyre gyakoribbak. Ezek a beépítési elõírások az ablakgyártóknak nyújthatnak segítséget és lehetõvé teszik a tartó vasalatalkatrészek szükséges rögzítési értékeinek teljesítését. Ez igaz minden olyan nyersanyagra, melyekbõl az ablakok manapság készülnek. A vasalatok stabilitásáért a vasalatgyártó felel. A vasalatalkatrészek keretbe történõ rögzítéséért az ablakgyártó kiválasztása után a gyártó felel és az 1-es táblázatban szereplõ rendszerértékeket, melyek a szárnysúlytól függenek, kell teljesítenie. Az 1-es táblázatban szereplõ értékek mindig az ollócsapágyra vonatkoznak és a jelenlegi gyakorlati tapasztalatok alapján az értékeket csak 10%-kal lehet alulteljesíteni és mindaddig kötelezõ érvényûek, míg újabb eredmények nem születnek. 2. Gyakorlati alkalmazási elõírások Ha a sarokcsapágyat az ollócsapágynak megfelelõen rögzítik, a szükséges értékek minden esetben teljesülnek. a) Fa ablak Fa ablakok esetében a szükséges értékek általában mindig teljesülnek, ha jó minõségû csavarokat a vasalatgyártó méretelõírásai szerint rögzítik (lásd. fa jegyzetek). b) Mûanyag ablak 80 kg szárnysúlyig a táblázatban szereplõ értékek általában teljesülnek, ha jó minõségû csavarokat alkalmaznak és a profilba történõ rögzítésük legalább 2 profilkamrán keresztül történik.ebben az esetben az elsõ kamra vastagságának legalább 2,8 milliméternek kell lennie. 80 kg-os szárnysúly felett minden esetben pótlólagos intézkedésekre van szükség - mint pl. rögzítés a mûanyagon kívül még a merevítõvasba vagy a plusz kamrába. Ha a vasalatgyártó speciális vasalatalkatrészeket ajánl, melyek nem igényelnek pótlólagos rögzítést a merevítõvasba vagy a plusz kamrába, akkor a vasalatgyártónak igazolnia kell, hogy elegendõ csak a 2 kamrán keresztüli rögzítés (lsd. mûanyag jegyzetek). c) Alumínium ablak Alumínium ablakok esetében az értékek teljesülnek, ha a felcsavarozható vasalatalkatrészek esetében a rögzítés a profilkamrán kívül egy plusz sarokösszekötõ elemben vagy szegecseléssel történik. Klipszelhetõ vasalatok esetén a szükséges rögzítési értékeket a vasalatgyártó a profil/rendszergyártóval közösen állapítja meg. Az ablakgyártó a szakszerû beépítésért felel. Kiadó: Gütegemeinschaft Schlösser und Beschläge e.v. (Quality Assurance Association: Locks and Hardware), Offerstr. 12, D Velbert SCHLÖSSER UND Gütezeichen BESCHLÄGE

9 A vizsgálatok áttekintése DFB 607/ szerint. 1-es táblázat Statikus rögzítésvizsgálat felsõ, pántoldali csapágyalkatrészekkel A vizsgálatok áttekintése DFB 607/ szerint. A statikus vizsgálat végrehajtása felsõ pántoldali csapágyalkatrészekre F a táblázat szerint A vizsgálat felépítése a felsõ pántoldali csapágyalkatrészekre Terhelés 90 -os irányban, nyitott állapotban, ollócsapágy és rögzítés (húzóerõ) tesztelése Ablakkeret Befogólap Fa Mûanyag Vizsgált test Beszúrt elem Az ollókar lyukja a húzóerõ mérési helye Szárnysúly kg-ban Merevítõ profil Húzóerõ Newton-ban N ,8 mm 2,8 mm 2,8 mm Alumínium Sarokösszekötés Kiadó: : Gütegemeinschaft Schlösser und Beschläge e.v. (Quality Assurance Association: Locks and Hardware), Offerstr. 12, D Velbert SCHLÖSSER UND Gütezeichen BESCHLÄGE

10 10

11 Mûanyag ablakok profilméretének kiválasztása 3 Pántátvezetés 3 ± 0,5 (Az összenyomott tömítésnek a 3 mm-es átvezetést lehetõvé kell tennie) (Vasalattengely 9) 17 ± 0,2 (Vasalattengely 13) 21 ± 0,2 Design ajánlások (9/13) (Vasalattengely) min. 16 X + 1,0 x - 0,9 + 1,5 12-0,5 Y 8 ± 0,3 2 4 (18/20/22 mm) Y Y or 3 + 0,5 max ,5 Segítség a profilméretek kiválasztásához Az egyes pontok kihatásai 1. Tolerancia csökkenése 2. Szükséges a használt standard-, biztonsági és rejtett vasalatoknál 3. Pántátvezetés a felfekvõ ollóknak 4. Furat-, és csavarképnek megfelelõ vasalatkivitelezés 5. A szorítóerõ értéke 6. A horonyollópánt helyigénye 7. Szükséges a bukó-nyíló helyzethez, tûrési értékek szárnyprofilokhoz Amikor a legkisebb szárnyakat is normál tûrési értékkel kel elkészíteni. Csavar központi nut 300 Mûanyag ablak - profilméretek Állapot: 98 február 7 Profilfal horonyollópánthoz 130 kg Gütegemeinschaft Schlösser und Beschläge e.v. (Quality Assurance Association: Locks and Hardware), Offerstr. 12, D Velbert SCHLÖSSER UND Gütezeichen BESCHLÄGE X + 0,2 16,2-0,1 + 0,2 16,2-0,1 9,3 ± 0,2 2,2 ± 0,2 + 0,2 12,2-0,1 9,3 ± 0,2 2,2 ± 0,2 + 0,2 12,2-0,1 2,8 11

12 Roto NT Általános tudnivalók Pántoldal K 12 mm horonyhézag 20 mm peremszélesség 9 / 13 mm vasalattengely A vasalatok mûködésbiztonsága Termékszavatossági elõírások A vasalatok folyamatos mûködésbiztonságához a következõket kell figyelembe venni: 1. A vasalategységek szakszerû szerelését, a beépítési útmutató szerint. 2. Az elemek szakszerû szerelését az ablakgyártásnál. 3. Az ablakgyártó köteles a karbantartási-, és kezelési útmutatót valamint a termékszavatosságot a felhasználó rendelkezésére bocsátani. 4. A teljes vasalat kizárólag csak eredeti ROTO rendszeralkatrészekbõl állhat. Rendszeridegen alkatrészek alkalmazása a szavatosság megszûnését vonja maga után. A vasalatelemek rögzítése, süllyesztett fejû,horganyzott acél 3,9/4,1 x...csavarokkal történik. Az ablakgyártónak kell gondoskodni a vasalatrészek kielégítõ rögzítésének biztonságáról, adott esetben be kell vonni a csavargyártót. A sarokcsapágy és az ollócsapágy rögzítésénél a kiszakítási erõknek - az ablaksíkra merõleges erõknek - el kell érniük az alábbi táblázatban megadott értékeket ( a kiszakítási erõ értéke a szárnysúlytól függ a RAL-RG 607/3 norma szerint). Szárnysúly kg-ban Kiszakítási erõ N*-ban * elfogadott eltérés -10 %. A megadott értékek az ollócsapágyra vonatkoznak. Érvényesek lehetnek a sarokcsapágyra is, ha a sarokcsapágy rögzítése az ollócsapágynak megfelelõ. 80 kg-os szárnysúlyig a táblázatban szereplõ értékek általában teljesülnek, ha jó minõségû csavarokat alkalmaznak és a becsavarozás legalább 2 profilkamrán keresztül történik, mely során az elsõ kamrának legalább 2,8 mm szélesnek kell lennie. 80 kg-os szárnysúly felett profilrendszertõl függõen pótlólagos rögzítés szükséges a merevítõvasba vagy plusz kamrák szükségesek. 130 kg-os szárnysúlyig a csapágyak alkalmazásával a táblázat értékei pótlólagos intézkedések nélkül elérhetõk. Ne használjanak savtartalmú tömítõanyagokat, melyek a vasalatok korróziójához vezethetnek. Az üvegezési technika ékelési elõírásait be kell tartani. Termékszavatosság - felelõsség kizárása A vasalatgyártó nem szavatol a vasalatok mûködési zavaráért vagy károsodásáért, valamint az e vasalatokkal felszerelt ablakokért és erkélyajtókért, ha ezek a mûködési zavarok vagy károsodások a nem megfelelõ rendelésre vagy az alkalmazási-diagrammok figyelmen kívül hagyására vezethetõk vissza. A szavatosság kizárólag eredeti ROTO részegységekre vonatkozik. 12

13 Alkalmazási diagrammok Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 100 kg Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 130 kg Szárnyhorony magasság (Sz.h.m.) mm Üveg súlya Üveg súlya a 50 kg/m² kg/m ² kg/m² mm/m² üveg vastagság = 2.5 kg ebben a tartományban másodolló szükséges Szárnyhorony magasság (Sz.h.m.) mm Üveg súlya 50 kg/m² 40 kg/m² Üveg súlya 30 kg/m² 1 mm/m² üveg vastagság = 2.5 kg ebben a tartományban másodolló szükséges Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyformák korlátozása - Biztonsági fokozat WK1 / WK2 / WK3 az itt engedélyezett max. szárnysúly 130 kg Szárnyhorony magasság (Sz.h.m.) mm WK3 59 kg/m² WK2 32 kg/m² WK1 25 kg/m² Szárnyhorony szélesség (Sz.h.sz.) mm Sz.h.sz. Sz.h.m. WK kg/m² WK kg/m² WK kg/m² 13

14 Alkalmazási diagrammok Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2.5 kg 1 mm/m 2 üvegvastagság = 2.5 kg Szárnyhorony magasság -rúdzár oldal (Sz.h.m.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm Szárnyhorony magasság -rúdzár oldal (Sz.h.m.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2.5 kg Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2.5 kg Szárnyhorony magasság - rúdzár oldal (Sz.h.m.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm Szárnyhorony magasság - rúdzár oldal (Sz.h.m.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyhorony szélesség (Sz.h.sz.) mm

15 Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m² üvegvastagság = 2.5 kg Szárnyhorony magasság az ív kezdetéig (Sz.h.m.) mm = másodolló szükséges = másodolló lehet, de nem szükséges = másodollót nem lehet beépíteni Üveg súlya 40 kg/m 2 Üveg súlya 30 kg/m 2 Üveg súlya 20 kg/m Szárnyhorony szélesség (Sz.h.sz.) mm min. 400 min. 500 Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2.5 kg Szárnyhorony magasság (Sz.h.m.) Szárnyhorony szélesség (Sz.h.sz.) mm Ebben a tartományban 2 horonyolló oldalt Ebben a tartományban 1 horonyolló fent Ebben a tartományban 2 horonyolló oldalt Ebben a tartományban csak tisztító-, és fogóollóval 15

16 Alap biztonságú bukó-nyíló vasalatok Cikklista Alkalmazási tartomány Szárnyhoronyszélesség mm 1 ) Szárnyhornymagasság mm Szárnysúly... max. 130 kg 1 Állandó kilincsmagasságú b-ny rúdzár, dornméret 15 mm 6 Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) E E E E E E E E E E Bukó-nyíló rúdzár állandó/változtatható kilincsmagassággal, 15 mm-es dornmérettel 6 Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) ) E E E E E Csappantyúcsap Sarokváltó E (ábra nélkül) Sarokváltó P B-ny sarokváltó P Különleges sarokváltó E (ábra nélkül) (Sz.h.m. < 360 mm) Különleges sarokváltó P (Sz.h.m. < 360 mm) 7 Ollóelõlap Szárnyhorony- Megnevezés/ hossz szélesség / ) / / / E / E / E Másodolló (1400 mm-es Sz.h.sz.-tõl) ) 1400 mm-es Sz.h.sz-tõl másodolló 8 2 ) Hibás mûködtetés-gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz. < 310 mm esetén a szerelõklipszet el kell távolítani 6 ) 8 mm-es dornméret a VB 220-as árlistával azonos * Maximális bukószélesség 80 mm 9 Ollókar K, 12/20-9 Szárnyhorony- Méret szélesség * L R L R L R L R a Ollókar K, 12/20-13 Szárnyhorony- Méret szélesség * L R L R L R L R Ollócsapágy K 3/ Ollócsapágy K 6/100 (ábra nélkül) Ollócsapágy K 6/130 (ábra nélkül) L R a Ollócsapágycsap Sarokváltó ollóhoz P Többrészes középzáró, vízszintes és függõleges Szárnyhorony- Szárnyhorony- Méret szélesség magasság KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E Sarokpánt K 3/ Sarokpánt K 6/130 (ábra nélkül) Sarokcsapágy K 3/ Sarocsapágy K 6/100 (ábra nélkül) Sarokcsapágy K 6/130 (ábra nélkül) L R Hibás mûködtetés gátló Profifüggõ tokrészek: lsd. a 35/36. oldalon. 16 Hibás mûködtetés gátló tokrész 17 Bukócsapágy 18 Záródarab 16

17 Vasalat áttekintés a 10a Sz.h.m. < 500 mm-tõl a bukási szélességet 80 mm-re kell korlátozni. 19 Csappantyú 20 Alátét másodollóhoz 17

18 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalat (DIN V ENV ) Cikklista Alkalmazási tartomány Szárnyhorony szélesség mm 1 ) Szárnyhorony magasság mm Szárnysúly... max. 100 megf.130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm 6 Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) E E E E E E E E E E Állandó/változtatható kilincsmagasságú b-ny rúdzár, dornméret 15 mm 6 Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) ) E ) E E ) E E Csappantyúcsap Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó P (Sz.h.m. < 360 mm) 7 Ollóelõlap Szárnyhorony- Méret / hossz szélesség / ) / / / E / E / E Másodolló (1400 mm-es Sz.h.sz) ) 1400 mm-es Sz.h.sz-tól másodolló 8 2 ) Hibás mûködtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz. < 310 mm esetén a szerelõklipszet el kell távolítani 6 ) 8 mm-es dornméret a VB 220-as árlistával azonos * Maximális bukószélesség 80 mm 9 Ollókar K,12/20-9 Szárnyhorony- Méret szélesség * L R L R L R L R a Ollókar K, 12/20-13 Szárnyhorony- Méret szélesség * L R L R L R L R Ollócsapágy K 3/ Ollócsapágy K 6/100 (ábra nélkül) Ollócsapágy K 6/130 (ábra nélkül) L R a Ollócsapágy csap Sarokváltó ollóhoz P Többrészes középzáró, vízszintes Szárnyhorony- Méret szélesség KU 1 P KU 1 P KU 1 P KU 1 E KU 1 P KU 1 E KU 1 P KU 1 E KU 1 P Többrészes középzáró, függõleges Szárnyhorony- Méret magasság KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E Sarokpánt K 3/ Sarokpánt K 6/130 (ábra nélkül) Sarokcsapágy K 3/ Sarokcsapágy K 6/100 (ábra nélkül) Sarokcsapágy K 6/130 (ábra nélkül) L R

19 Vasalat áttekintés WK a 10a 10 21a a a 21 21a Sz.h.m. < 500 mm-tol a bukási szélességet 80 mm-re kell korlátozni! 16 Hibás mûködtetés gátló,szárny rész Fúrásvédelem Profilfüggõ tokelemeket a katalógus 35/36. oldalán talál. 18 Hibás mûködtetés gátló tokelem 19 Bukócsapágy (13 mm-es vasalattengely) 20 Záródarab 21 Biztonsági záródarab (13 mm-es vasalattengely) 21a Acél biztonsági záródarab (9 mm-es vasalattengely) 22 Csappantyú 23 Alátét másodollóhoz 19a Acél bukócsapágy (9 mm-es vasalattengely) 19

20 2-es biztonsági fokozatú (WK2) bukó-nyíló vasalatok (DIN V ENV ) Cikklista Felhasználási tartomány Szárnyhorony szélesség mm 1 ) Szárnyhorony magasság mm Szárnysúly... max. 100 ill. 130 kg 1 Állandó bukó-nyíló rúdzár, dornméret 15 mm 6 Szárnyhoronymagasság Kilincs mag. Elõlap ) ) ) V V V V V V V V V V V Csappantyúcsap Sarokváltó V Bukó-nyíló sarokváltó V Különleges sarokváltó P (Sz.h.m. < 360 mm) 6 Biztonsági ollóelõlap Szárnyhorony- Méret / hossz szélesség / ) / / / V V / V / V V Másodolló (1400 mm-es Sz.h.sz-tõl) Ollókar K, 12/20-9 Szárnyhorony- Méret szélesség * L R L R L R L R ) 1400 mm-es Sz.h.sz-tõl másodolló 8 2 ) Hibás mûködtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz. < 310 mm esetén a szerelõklipszet el kell távolítani 6 ) 8 mm-es dornméret a VB 220-as árlistával azonos * Maximális bukószélesség 80 mm 8a Ollókar K, 12/20-13 Szárnyhorony- Méret szélesség * L R L R L R L R Ollócsapágy K 3/ Ollócsapágy K 6/100 (ábra nélkül) Ollócsapágy K 6/130 (ábra nélkül) L R a Ollócsapágycsap Sarokváltó ollóhoz V Vízszintes és függõleges középzáró Szárnyhorony- Szárnyhorony- Méret szélesség magasság V V V V V V V V V V Sarokpánt K 3/ Sarokpánt K 6/130 (ábra nélkül) Sarokcsapágy K 3/ Sarokcsapágy K 6/100 (ábra nélkül) Sarokcsapágy K 6/130 (ábra nélkül) L R Hibás mûködtetés gátló, szárny rész Fúrás védelem Profilfüggõ tokelemeket a katalógus 35 / 36. oldalán találja. 16 Hibás mûködtetés gátló tokelem 17 Acél bukócsapágy 18 Acél biztonsági záródarab 19 Csappantyúcsap 20 Zárható kilincsekhez 21 Alátétek másodollóhoz 20

21 Vasalat áttekintés 21 7 WK2 8 8a 9a Sz.h.m. < 500 mm-tol a bukási szélességet 80 mm-re kell korlátozni! 21

22 Alap biztonságú nyíló vasalat Cikklista Felhasználási tartomány Szárnyhorony szélesség mm 1 ) Szárnyhorony magasság mm Szárnysúly... max. 100 ill. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm 4 ) Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) E E E E E E E E E E Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, 15 mm-es dornmérettel) Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) ) E E E E E Ollócsapágy K 3/ Ollócsapágy K 6/100 (ábra nélkül) Ollócsapágy K 6/130 (ábra nélkül) L R a Ollócsapágy csap Hibás mûködtetés gátló, szárnyrész Sarokpánt K 3/ Sarokcsapágy K 3/ Sarokcsapágy K 6/100 (ábra nélkül) Sarokcsapágy K 6/130 (ábra nélkül) L R Lökethatároló (90 ) Profilfüggõ tokelemeket a katalógus 35 / 36. oldalán talál. 15 Hibás mûködtetés gátló, tokelem 16 Rejtett középzáró, szárnyrész 17 Rejtett középzáró, tokrész 18 Biztonsági záródarab 19 Záródarab 20 Csappantyú 3 Csappantyúcsap Sarokváltó E (ábra nélkül) Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó E (ábra nélkül) (Sz.h.m. < 360 mm) Különleges sarokváltó P (Sz.h.m. < 360 mm) 7 Többrészes vízszintes középzáró Szárnyhorony- Méret szélesség KU 1 E KU 1 E KU 1 E KU 1 E Nyílószárnypánt Nyílószárnypánt K 12/20-9 L R Nyílószárnypánt K 12/20-13 L R ) Hbás mûködtetés gátló nem lehetséges 2 ) Különleges sarokváltóval 6 3 ) Sarokváltóval 4 22

23 Vasalat áttekintés a

24 Nyíló vasalatok Cikklista Felhasználási tartomány (lásd. használati ábra) Szárnyhorony szélesség mm Szárnyhorony magasság mm Szárnysúly... max. 80 kg 1 Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, 15 mm-es dornmérettel Szárnyhorony- Méret szélesség E E E E E Sarokváltó E (ábra nélkül) Sarokváltó P Többrészes középzáró, függõleges Szárnyhorony- Méret magasság KU 1 E Ollócsapágy K 3/ Ollócsapágy K 6/100 (ábra nélkül) a Ollócsapágy csap Horonyolló Bukópánt K, 12/20-9 kiegyenlítõvel kiegyenlítõ nélkül 1 ) a Bukópánt K, 12/20-13 kitegyenlítõvel kiegyenlítõ nélkül 1 ) Lökethatároló (90 ) Profilfüggõ tokelemeket a katalógus 35 / 36. oldalán talál. 8 Záródarab 9 Horonyolló 1 ) 2 vagy több bukópánt használata esetén, az egyiknek kiegyenlítõ nélkülinek kell lennie. 24

25 Vasalat áttekintés

26 Alap biztonságú nyíló / bukó-nyíló vasalat Cikklista Felhasználási tartomány Szárnyhorony szélesség mm 1 ) Szárnyhorony magasság mm Szárnysúly... max. 100 resp. 130 kg 1 Állandó kilincsamagasságú bukó-nyíló rúdzár, dornméret 15 mm 6 ) Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) E E E E E E E E E E Állandó/változtataható kilincsmagasságú bukó-nyíló rúdzár, 15 mm-es dornmérettel) Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) ) E E E E E Csappantyú csap Sarokváltó E (ábra nélkül) Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó E (ábra nélkül) (Sz.h.m. < 360 mm) Különleges sarokváltó P (Sz.h.m. < 360 mm) 7 Ollóelõlap Szárnyhorony- Méret/ hossz szélesség / / / / E / E / E ) 1400 mm-es sz.h.sz-tõl másodolló 20 2 ) Hibás mûködtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz. < 310 mm esetén a szerelõklipszet el kell távolítani 7 ) Szárnyperemrúdzár használata esetén a jobb oldali excentert 180 -kal el kell fordítani * Maximális bukószélesség 80 mm 8 Ollókar K, 12/20-9 Szárnyhorony- Méret szélesség * L R L R L R L R a Ollókar K, 12/20-13 Szárnyhorony- Méret szélesség * L R L R L R L R Ollócsapágy K 3/ Ollócsapágy K 6/100 (ábra nélkül) Ollócsapágy K 6/130 (ábra nélkül) L R a Ollócsapágy csap Sarokváltó olló P Többrészes középzáró, vízszintes és függõleges Szárnyhorony- Szárnyhorony- Méret szélesség magasság KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E Sarokpánt K 3/ Sarokpánt K 6/130 (ábra nélkül) Sarokcsapágy K 3/ Sarokcsapágy K 6/100 (ábra nélkül) Sarokcsapágy K 6/130 (ábra nélkül) L R Hibás mûködtetés gátló, szárnyelem Nyílószárnypánt elõlap Nyílószárnypánt K 12/20-9 L R Nyílószárnypánt K 12/20-13 L R

27 Vasalat áttekintés a 9 9a a Sz.h.m. < 500 mm-tol a bukási szélességet 80 mm-re kell korlátozni! 17 Szárnyperemrúdzár, állandó kilincsmagasságú 7 ) Szárnyhorony- Mûködtetõ mag. Hossz magasság ) ) ) ) Szárnyperemrúdzár, állandó/változtatható kilincsmagasságggal 7 ) Szárnyhorony- Mûködtetõ mag. Hossz magasság ) ) ) ) ) Csappantyú felnyíló ablakhoz Másodolló (1400 mm-es sz.h.sz-tõl) Hibás mûködt.gátló tokrész szárnyperemrúdz.-hoz Felnyílás védelem Profilfüggo tokelemeket a katalógus 35 / 36. oldalán talál. 23 Rejtett középzáró,szárnyelem 24 Bukócsapágy 25 Záródarab 26 Rejtett középzáró,tokelem 27 Biztonsági záródarab 28 Kilincs 29 Alátét másodollóhoz 27

28 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalat (DIN V ENV ) Cikklista Felhasználási tartomány Szárnyhorony szélesség mm 1 ) Szárnyhorony magasság mm Szárnysúly... max. 100 resp. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm 6 ) Szárnyhorony- Kilincs mag. Elõlap magasság ) ) ) E E E E E E E E E E Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, 15 mm-es dornméret 6 ) Szárnyhorony- Kilincs mag. Elõlap mag ) ) ) ) E ) E E ) E E Csappantyú csap Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó P (Sz.h.m. < 360 mm) 7 Ollóelõlap Szárnyhorony- Méret / hossz szélesség / ) / / / E / E / E Ollókar K, 12/20-9 Szárnyhorony- Méret szélesség * L R L R L R L R a Ollókar K, 12/20-13 Szárnyhorony- Méret szélesség * L R L R L R L R Ollócsapágy K 3/ Ollócsapágy K 6/100 (ábra nélkül) Ollócsapágy K 6/130 (ábra nélkül) L R a Ollócsapágy csap Sarokváltó olló P Többrészes középzáró, vízszintes Szárnyhorony- Méret szélesség KU 1 P KU 1 P KU 1 P KU 1 E KU 1 P KU 1 E KU 1 P KU 1 E KU 1 P Többrészes középzáró, függõleges Szárnyhorony- Méret magasság KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E Sarokcsapágy K 3/ Sarokcsapágy K 6/130 (ábra nélkül) Sarokcsapágy K 3/ Sarokcsapágy K 6/100 (ábra nélkül) Sarokcsapágy K 6/130 (ábra nélkül) L R Szárnyperemrúdzár, állandó kilincsmagasság 9 ) Szárnyhorony- Mûködtetõ mag. Hossz magasság ) ) ) )

29 Vasalat áttekintés WK a a 27 27a a 9 9a a a a a a 25 25a 27 27a Sz.h.m. < 500 mm-tõl a bukási szélességet 80 mm-re kell korlátozni! 16 Szárnyperemrúdzár, állandó/változtatható kilincsmagassággal 9 ) Szárnyhorony- Mûködtetõ mag. Hossz magasság ) ) ) ) Hibás mûködtetés gátló, szárnyrész Tokrész hibás mûködtetés gátlóhoz Másodolló (1400 mm-es sz.h.sz-tõl) Csappantyú felnyíló ablakhoz Fúrásvédelem Rúdzár hosszabbító Szárnyhorony- Méret szélesség x E x E E x E x E Felnyílás védelem Profilfüggo tokelemeket a katalógus 35 / 36. oldalán talál. 25 Bukócsapágy (13 mm-es vasalattengely 25a Acél bukócsapágy (9 mm-es vasalattengely) 26 Záródarab 27 Biztonsági záródarab (13 mm-es vasalattengely) 27a Acél biztonsági záródarab (9 mm-es vasalattengely) 28 Zárható kilincs 29 Alátét másodollóhoz 22 Nyílószárny ollóelõlap Szárnyhorony- Méret / hossz szélesség ) 150/ ) 250/ ) 350/ ) 500/ ) 500/ ) 500/ ) 500/ ) 1400 mm-es sz.h.sz-tõl másodolló 19 2 ) Hibás muködtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz. < 310 mm esetén a szerelõklipszet el kell távolítani 7 ) rúdzárhosszabbítóval 8 S.h.sz. < 320 mm esetén 23 9 ) Szárnyperemrúdzár használata esetén a jobb oldali excentert 180 -kal el kell fordítani * Maximális bukószélesség 80 mm 29

30 Alapbiztonságú bukó-nyíló vasalat srégablakhoz Cikklista Felhasználási tartomány Szárnyhorony szélesség mm Szárnyhorony magasság mm Szárnysúly... max. 80 kg 1 Ollóelõlap Szárnyhoronyszélesség Méret / hossz / / / / E / E / E Ollókar ferde ablakhoz K, 12/20-9 Szárnyhoronyszélesség Méret L R L R L R L R a Ollókar ferde ablakhoz K, 12/20-13 Szárnyhoronyszélesség Méret Szárhossz L R L R L R L R Záróelem ferde ollóelõlaphoz Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15mm Szárnyhorony- Kilincsmag. Elõlap mag E E E E E E E E E E Íves építõelem Szárnyhorony- Méret szélesség E E E E Középzáró, függõleges Szárnyhorony- Méret magasság KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E Rúdzárhosszabbító Szárnyhorony szélesség Méret E E Bukó-nyíló sarokváltó P Íves sarokváltó Sarokváltó ferdeablakhoz E Ollócsapágy K 3/ Ollócsapágy K 6/ Ollócsapágy csap Sarokpánt K 3/100, magasság állítható Sarokcsapágy K 3/ Sarokcsapágy K 6/ Csappantyú csap Hibás mûködtetés gátló, szárnyrész Profilfüggo tokelemeket a katalógus 35 / 36. oldalán talál. 17 Hibás mûködtetés gátló tokrész 18 Bukócsapágy 19 Záródarab 20 Csappantyú 30

31 Vasalat áttekintés

32 Alap biztonságú bukó-nyíló vasalat íves ablakhoz Cikklista Felhasználási tartomány Szárnyhorony szélesség mm Szárnyhorony magasság mm Szárnysúly... max. 80 kg 1 Alapkészlet 12/20-9 (ábra nélkül) /20-13 L R tartalma: 1 íves ollókar K, 1 íves ollókar-tartó 1 íves ablak felnyílás védelem 2 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15mm Szárnyhorony- Kilincs mag. Elõlap magasság E E E E E E E E Íves rúdzár csatlakozó Szárnyhorony- Szárnyhorony- Méret szélesség magasság E Íves másodolló Szárnyhorony- Szárnyhorony- Méret szélesség magasság 900-tól 980-tól Íves középzáró Szárnyhorony- Méret szélesség E Íves középzáró, vízszintes Szárnyhorony- Méret szélesség E E E Bukó-nyíló sarokváltó P Íves sarokváltó Ollócsapágy K 3/ Ollócsapágy K 6/ Ollócsapágy csap Sarokpánt K 3/ Sarokcsapágy K 3/100 Sarokcsapágy K 6/ Csappantyú csap Hibás mûködtetés gátló, szárnyrész Profilfüggo tokelemeket a katalógus 35 / 36. oldalán talál. 17 Hibás mûködtetés gátló, tokrész 18 Bukócsapágy 19 Záródarab 20 Csappantyú 6 Íves középzáró, csatlakoztatható Szárnyhorony- Méret szélesség E Íves középzáró, függõleges Szárnyhorony- Méret magasság E E E E E E

33 Vasalat áttekintés Jelölés Íves másodolló A tokelemet a jelölésnél levágni Figyelem: A szárnyrávezetõt úgy kell beállítani, hogy az íves ollókar a szárny íves ollótartójába a szárny csukódásakor súrlódásmentesen becsússzon

34 Roto NT Szárny kombináció: alázáródó szárny (szárnyperem-) / aktív szárny (bukó-nyíló rúdzár) Szárnyperemrúdzár/ állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyperemrúdzár állandó kilincsmagasságú szárnypozícióval Szárnyhorony- Mûködtetõ mag. Méret magasság Ajtók Szárnyperemrúdzár állandó/változtatható kilincsmagasságú szárnypozícióval Szárnyhorony- Mûködtetõ mag. Méret magasság Ajtók Szárnyhorony- Mûködtetõ mag. Méret magasság Ajtók Állandó kilincsmagasságú bukó-nyíló rúdzár Szárnyperemrúdzár / változtatható/állandó kilincsmagasságó bukó-nyíló rúdzár, dornméret 15 mm Hibás mûködtetés gátló lehetséges X (Sz.h.m ) v. (Sz.h.m ) X v X v X X X v X v X X v X v Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár Hibás mûködtetés gátló lehetséges (Sz.h.m ) v. (Sz.h.m ) X X X X X Szárnyperemrúdzár / állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 8 mm Szárnyperemrúdzár állandó kilincsmagasságú szárnypozícióval Állandó kilincsmagasságú bukó-nyíló rúdzár Hibás mûködtetés gátló lehetséges X X X X X X Szárnyperemrúdzár állandó/változtataható kilincsmagasságú szárnypozícióval Szárnyhorony- Mûködtetõ mag. Méret magasság ebben a tartományban szárnyperemrúdzár nem lehetséges Ajtók X X X Szárnyperemrúdzár / állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, dornméret 8 mm Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár Hibás mûködtetés gátló lehetséges X X X X

35 Profilfüggõ elemek Gyártó Profilrendszer Bukó-nyíló Biztonsági acél Záródarab Biztonsági acél Biztonsági Alátét kiegészítõkhöz záródarab bukó-nyíló záródarab záródarab záródarab Accord Contour 7.0 L R Aluplast 2000/3000 L R Aluplast Ideal 4000/5000/6000 L R Brügmann AD/MD L R Gealan 3000 MD/7000 L R KBE AD L R KBE MD L R Kömmerling Eurodur 3S/MPF L R Osmopane Compress S L R PlusPlan Plustec AD 13 L R Rehau S730/735, S796 L R Roplasto 4K L R Salamander MD R L Salamander Universal AD L R Salamander 2D/3D/MD13 L R Schüco Corona AD L R Schüco CT70 L R Thyssen AD/MD 13 L R Trocal 900 L R Trocal Confort L R Tryba AD L R Tryba MD L R Veka Softline AD/MD L R Veka Topline L R ZÁRÓDARAB MV EURONUT

36 Profilfüggõ elemek Gyártó Profilrendszer Csappantyú Hibás mûködtetés Biztonsági sarokpánt Résszellõztetõ Rejtett középzáró gátló Tokelem Tokelem Tokrész Tokrész Szárny- Tokrész rész Accord Contour Aluplast Aluplast Aluplast Ideal 4000/5000/ Brügmann AD/MD Gealan 3000/ KBE AD KBE MD Kömmerling Eurodur 3S Osmopane Compress S PlusPlan Plustec AD Rehau S730AD Rehau S735MD Rehau S Roplasto System 4K Salamander 2D/3D/MD Salamander MD Salamander Universal AD Schüeo Corona AD/MD Schüco CT Thyssen AD/MD Trocal Trocal Confort Tryba AD Tryba MD Veka Softline AD Veka Softline MD Veka Topline Csappantyú felnyíló ablakhoz szárnyperemrúdzár Csappantyú felnyíló ablakhoz szárnyperemrúdzár 7/

37 Ø 10 mm Szárny Szárny keresztmetszet, Ablakkilincs furat / beállítás 1. Szárny keresztmetszet Vasalat dimenziók 2,2 9,3 2. Ablakkilincs furat Fogazat és furatlyukak ablakkilincshez Marás Rúdzár-zártest 20 Kilincstengelytáv 15 Ø 12 mm Fúrásmélység: peremmagasság + 16 mm minimum 65 mm 43 Vasalatnut 12,3 16,2 12,3 20 Ø 10 Ø 10 Ø 12 = = Ø 10 mm peremmagasság (16-22) + 16 mm süllyesztett fejû csavarok számára (DIN 965 M5 x...) (8)Kilincstengelytáv 28 minimális marásmélység 3. Az ablakkilincs beépítése Az ablakkilincs rúdzárhoz rögzítése Ø 5 mm süllyesztett fejû csavarral DIN 965 (M5 x ) szerint RotoLine ablakkilincs bütyökkel, 7 mm-es négyszögtengellyel bütykök 58 7 mm négyszögtengely Csavarfogadó Vasalatnut Rúdzár-zártest 37

38 Tok Fúráskép / Fúrósablonok Fúráskép (tok) ollócsapágy K 3/100 és * K 6/100 18,5 Fúráskép (tok) ollócsapágy K 6/130 Furatot elõ kell fúrni 18,5 25 Fúrósablon (tok) ollócsapágy / sarokcsapágy cikkszám Szárnyráfedés 20 Szárnyráfedés ollócsapágy közép ollócsapágy közép Furat Ø 3 mm, 4 mm mély ollócsapágyhoz * furat Ø 6 mm, 9 mm mély ollócsapágyhoz kg Furat Ø 6 mm, 9 mm mély ollócsapágyhoz L R kg Furat Ollócsapágy K 3/ és Sarokcsapágy K 3/ Fúráskép (tok) sarokcsapágy K 3/100 & * K 6/100 Fúráskép (tok) sarokcsapágy K 6/130 Fúrósablonok (tok) ollócsapágy / sarokcsapágy ,5 sarokcsapágy közép sarokcsapágy közép ,5 100 kg Furat Ø 3 mm, 3 mm mély sarokcsapágy * Furat fent Ø 6 mm, 4 mm mély, lent Ø 6 mm, 19 mm mély sarokcsapágyhoz A csapoknak és csavaroknak legalább 2 kamrafalon kell átmenniük. Furat fent Ø 6 mm, 9 mm mély, lent Ø 6 mm, 19 mm mély, sarokcsapágyhoz L R kg A furatot elõ kell fúrni ollócsapágyhoz K 6/ és sarokcsapágyhoz K 6/ vagy ollócsapágy K 6/130 L R és sarokcsapágy K 6/130 L R

39 Szárny Fúrásképek / Fúrósablonok Fúráskép (szárny) sarokpánt K 3/100 Fúráskép (szárny) sarokpánt K 6/ , ,5 51, Furat Ø 3 mm, 23 mm mély sarokpánthoz Fúrósablon ,5 Furat Ø 6 mm, 23 mm mély sarokpánthoz Fúrósablon mm-es vasalattengelynél a sablont be kell állítani 13 mm-es vasalattengelynél a sablont be kell állítani 39

40 Szárny A vasalatelemek szerelése 1. Darabolás pneumatikus vágógéppel (lyukasztással) 2. Szoros vasalatösszekapcsolódás 3. Beépítési sorrend (javaslat) sarokváltó 2 b-ny sarokváltó P P 3 bukó-nyíló rúdzár 4 olló sarokváltó P P 5 ollóelõlap 6 középzáró, függõleges és vízszintes 7 sarokpánt K

41 Szárny Ollókar beépítése - bukási mélység változtatása Huzatbiztosító Standard bukási mélység (140 mm) Csökkentett bukási mélység(80 mm) 180 Tolóka Összekötõ csap Tolóka Összekötõ csap Bukási mélység 140 mm Bukási mélység 80 mm * A tolóka végsõ pozíciója = huzatbiztosító * A tolóka végsõ pozíciója = huzatbiztosító * A tolóka végsõ pozícióját (huzatbiztosító) a szárny buktatásával automatikusan eléri. 41

42 Tok Alap biztonságú vasalatelemek beépítése Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó kilincsmagasság A B.C. C.L.V.3 C.L.V.2 L.M.D. H3 H2 H1 C.L.V Bukócsapágy 12 H.H ,5 C.L.H.1 C.L.H.2 Bukó-nyíló rúdzár / BS15 Szárnyhorony mag. H.H. H1 H2 H3 L.M.D. B.C Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó/változtatható kilincsmagasság Kilincs/ közép B.C. D C A L.M.D. 2 L.M.D C.L. (középzáró) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V E E E KU E E KU E E KU E KU E C.L. (középzáró) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H E E E KU E Többrészes középzáró C.L. (középzáró) E B Ollóelõlap Szárnyhorony szél. A Méret / / /1290 * /1290 *másodollóval L.M.D. = hibás mûködtetés gátló B.C. = csappantyú 24 Bukócsapágy 86,5 Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, BS15 Szárnyhorony mag. A B C D E L.M.D. B.C

43 Tok 1-es biztonsági fokozatú (WK1) vasalatelemek beépítése (DIN V ENV ) szerint Záródarab méretek (mm) Bukócsapágy Állandó kilincsmagasság A WK1 verzió sarokpánt biztosítás nélkül, P -csapos középzáróval C.L.V.3 C.L.V.1 C.L.V B.C. L.M.D. H3 H2 H1 Bukócsapágy 12 H.H ,5 C.L.H.1 C.L.H.2 Bukó-nyíló rúdzár / BS15 Szárnyhorony mag. H.H. H1 H2 H3 L.M.D. B.C Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó/változtatható kilincsmagasság C.L.(középzáró) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V E Kilincs/ közép B.C. E D B C A L.M.D. 2 L.M.D E E KU E E KU E E KU E KU E C.L. (középzáró) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H P P P E KU P E KU P E KU P Többrészes C.L. (középzáró) Ollóelõlap Szárnyhorony szél. A Méret Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, BS15 Szárnyhorony mag. A B C D E L.M.D. B.C Bukócsap'gz 86, / / /1290 L.M.D. = hibás mûködtetés gátló B.C. = csappantyú 43

44 Tok 2-es biztonsági fokozatú (WK2) vasalatelemek beépítése (DIN V ENV ) szerint Záródarab méretek (mm) Bukócsapágy Állandó kilincsmagasság A B.C. L.M.D. H2 H4 H3 H1 12 H.H. C.L.V.1 C.L.V.2 C.L.V.3 C.L.V ,5 C.L.H.2 C.L.H.1 Bukó-nyíló rúdzár / BS15 Szárnyhorony mag. H.H. H1 H2 H3 H4 L.M.D. B.C L.M.D. = hibás mûködtetés gátló B.C. = csappantyú C.L.(középzáró) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V.3 C.L.V C.L. (középzáró) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H Ollóelõlap Szárnyhorony szél. A Méret / / /

45 Tok alap biztonságú vasalatok beépítése Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó kilincsmagasság C.L.H.1 C.L.H.2 B.C. L.M.D. H1 H3 H2 12 H.H. Rejtett középzárók 44 C.L.V.3 C.L.V.2 C.L.V.1 58 C.L.H.1 Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó/változtatható kilincsmagasság C.L.H.2 Bukó-nyíló rúdzár / BS15 Szárnyhorony mag. H.H. H1 H2 H3 L.M.D. B.C C.L. függõleges/rejtett Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V Kilincs/ közép B.C. E D B C A L.M.D. 2 L.M.D C.L. (középzáró) -vízszintes Szárnyhorony szél. C.L.H.1 C.L.H.2 fent E E E KU E C.L. (középzáró) - vízszintes Szárnyhorony szél.c.l.h.1 C.L.H.2 lent E E L.M.D. = hibás mûködtetés gátló B.C. = csappantyú E KU E Többrészes C.L. 58 Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, BS15 Szárnyhorony mag. A B C D E L.M.D. B.C

46 46

47 Tok A vasalatelemek beépítése Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó/változtatható kilincsmagasság D B 76 A 58 C E C.L.V Nyíló szárny állandó/változtatható kilincsmagasságú bukó-nyíló rúdzárral, horonyollóval C.L.V.1 Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, BS15 Szárnyhorony szél. A B C D E C.L.(középzár) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 right E C.L.(középzár) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 left E 47

48 Tok Alap biztonságú vasalatelemek beépítése beépítési profillal Záródarab beállítása Állandó/ központi/változtatható kilincsmagaság C.L.H.2 C.L.H A 12mm horonyhézag a szárnyak között C.L.V.1 C.L.V.2 C.L.V.3 C.L.V C.L.V.2 C.L.V.1 concealed centre-closers H.H. Bukócsapágy C.L.H.2 C.L.H ,5 18 C.L.H.1 C.L.H.2 Horonyhézag közepe C.L. függõleges/rejtett Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V C.L. (középzár) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H.2 fent E E E KU E C.L. (középzár) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H.2 lent E E E KU E Többrészes C.L. Bukó-nyíló rúdzár / BS15 Szárnyhorony mag. H.H. H1 H2 H3 L.M.D. B.C C.L.(középzár) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V E E E KU E E KU E E KU E KU E C.L. (középzár) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H E E E KU E Többrészes C.L. Ollóelõlap Szárnyhorony szél. A Méret / / /1290 * /1290 *másodollóval L.M.D. = hibás mûködtetés gátló B.C. = csappantyú 48

49 Tok 1-es biztonsági fokozatú (WK1) vasalatok beépítése (DIN V ENV ) szerint beépítési profillal Záródarab beállítása Állandó / központi/változtatható kilincsmagasság A B A C.L.V.2 C.L.V.1 12mm horonyhézag a szárnyak között C.L.V.3 C.L.V.3 C.L.V.1 C.L.V H.H. Bukócsapágy C.L.H.2 C.L.H ,5 18 C.L.H.1 C.L.H.2 A horonyhézag közepe C.L.(középzár) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V E E E KU E E KU E E KU E KU E C.L. (középzáró) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H P P P E KU P E KU P E KU P Nyílószárny ollóelõlapja Szárnyhorony szél. A B Size Rúdzár hosszabbító / / / /890 * / * / E * / E *rúdzárhosszabbítóval Többrészes C.L. Bukó-nyíló rúdzár / BS15 Szárnyhorony mag. H.H. H1 H2 H3 L.M.D. B.C C.L.(középzáró) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 C.L.V E E E KU E E KU E E KU E KU E C.L. (középzáró) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H P P P E KU P E KU P E KU P Többrészes C.L. Ollóelõlap Szárnyhorony szél. A Méret / / /1290 L.M.D. = hibás mûködtetés gátló B.C. = csappantyú 49

50 Tok Alap biztonságú vasalatok beépítése A záródarab beépítési helyének kimarása 3 3 Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó kilincsmagasság B.C. L.M.D. C.L.V.1 H4 H.H. H2 C.L.V.2 Bukócsapágy 12 H ,5 C.L.H.2 C.L.H.1 Bukó-nyíló rúdzár Szárnyhorony mag. H.H. H1 H2 H3 H4 L.M.D. B.C L.M.D. = hibás mûködtetés gátló B.C. = csappantyú C.L.(középzáró) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V.2 Méret C.L. (középzáró) - vízszintes Szárnyhorony szél. C.L.H.1 C.L.H.2 Vezetõ építõelem E E E E E Ollóelõlap Szárnyhorony szél. Méret / / / 1290 egyrészes 50

51 Szárny A vasalatelemek beépítése A ferde ollókar beépítése A tok fúrásméretei - ollócsapágy Fúrásméret Ø 3 mm, 4 mm mély ollócsapágyhoz B.C. 18,5 18,5 Fúrásméret Ø 7 mm, 9 mm mély ollócsapágyhoz Távolság X Ollócsapágy E Záróelem Az ollókar kimarása megfelel a hajlásszögével. Mély szárnyfalc esetén a sarokrészt szabadon kell hagyni. Ellenkezõ irányú sarokhajlat esetén a sarokrészt szabadon kell hagyni. Fúrósablon Tok ollócsapágy / sarokcsapágy Húzza rá a záróelemet a nyíl irányában és görbítse a hajlásszög szerint. Törje le az összekötõelmet lefelé egy fogóval a szárnyszög alapján. Alapsablon Ütközõ ollócsapágynál 12 mm-es horonyhézag Egyedi fúrósablon: ollócsapágyhoz Fúrósablon ollócsapágyhoz Fúrósablon Hajlászög Elõlap pozíciók BC 13 13,5 13, ,1 14,1 14, ,8 13,6 13,4 12,9 12,5 12 Összekötõelem o o o o o o o o o o o o o Záróelem igen igen igen igen igen igen igen nem nem nem nem nem nem nem Távolság X 59,6 56,7 54,3 52, ,8 48, ,3 46,8 46,4 46, ,9 összekötõelemmel o letört összekötõelem 51

52 Tok Alap biztonságú vasalatelemek beépítése A záródarab vezetõ peremet kivágni Záródarab méretek (mm) Bukó-nyíló rúdzár Állandó kilincsmagasság Bukó-nyíló rúdzár 3 Az íves középzáró beépítésekor ügyel-, jen a min.300mm-. es rádiuszra Az ív kezdete 3 Szárnyhorony mag. H.H. H1 H2 L.M.D. B.C C.L.(középzáró) - függõleges Szárnyhorony mag. C.L.V.1 C.L.V B.C. L.M.D. H2 H1 12 H.H. Bukócsapágy C.L.V.1 C.L.V.2 C.L. (középzáró) - vízszintes Szárnyhorony szél. C.L.H L.M.D. = hibás mûködtetés gátló B.C. = csappantyú 24 86,5 C.L.H.1 Figyelem: Beépítéskor a tokszerkezetet az ollócsapágynál több csavar alkalmazásával kell lerögzíteni. A tok fúrásképei - ollócsapágy Méret C = 5 mm A körív kezdete 12 Furat Ø 6 mm; 9 mm mély Ollócsapágy Az ollócsapágy közepe (19,5)20 mm-es elõlap esetén Furat Ø 3 mm; 3 mm mély Ollócsapágy Fúrósablon, összetevõk: Alapsablon Ollócsapágy Egyedi fúrósablon Ollócsapágy Egyedi fúrósablon Használja a megfelelõ sablont a sarokcsapágy beépítésekor. 52

53 Szárny A vasalatelemek beépítése 1. Az íves ollót 1 a körív kezdetéhez illeszteni és az ívhez 2 csavarral (12/20-13) illetve 3 csavarral (12/20-9) rögzíteni. 2. Íves sarokváltó beépítése Bukó-nyíló sarokváltó beépítése Íves középzáró függõleges 7 beépítése. 5. Íves középzáró vízszintes 8 beépítése mm-es szárnyhoronyszélességig a rúdzárcsatlakozót 3 jelöléssel a körív kezdetére szerelni, 601 mm felett az íves középzárót 5 használni. Figyelem: Az íves építõelemeket a rögzítõcsavarokkal alulról felefelé az ívhez kell illeszteni a rádiusz szerint. 7. Másodolló 4 alkalmazásánál a szárnyrész szerelése. 8. Bukó-nyíló rúdzár beépítése Az ablakkilincset felszerelni, a középállású rögzítést a kilincs erõteljes lenyomásával oldani. Íves ollókar 12/20-9 Az íves ollót elõször ezzel a 3 csavarral rögzíteni Körív kezdete (Az ollócsapágy beépítésének dimenzionálási helye) Figyelem: a tartót itt rögzíteni (a 4 csavart maximális hosszal használni) A határoló csavart eltávolítani 45 Jelölés a körív kezdeténél (az ív szerint) az íves ollókar K beépítése elõtt. Jelölés 10. Sarokpánt beépítése A kilincset bukó állásba állítani. 12. Az állítócsavart az íves ollóról 1 eltávolítani, a tartót feltolni és a maradék csavarokat becsavarni. A felsorolt pontok dimenzionálási helye megtalálható a 32. oldalon is. Íves ollókar 12/20-13 Az íves ollót elõször ezzel a 2 csavarral rögzíteni A körív kezdete (Az ollócsapágy beépítésének dimenzionálási helye) 45 Jelölés a körív kezdeténél (az ív szerint) az íves ollókar K beépítése elõtt. Jelölés Figyelem: a tarót itt rögzíteni (a 3 csavart maximális hosszal használni) A határoló csavart eltávolítani 53

54 54

55 Sablonok Állandó kilincsmagasságú bukó-nyíló rúdzár/ Többrészes középzáró Alap biztonság / 1-es biztonsági fokozat (WK1) felsõ rész rúdzár-oldal pántoldal alsó rész Standard "1-es bizt.fok" (WK1) Megnevezés Megnevezés 23 Rúdzár Rúdzár/pántoldal ( ) Rúdzár/pántoldal ( ) Erkélyajtó rúdzár/pántoldal Sarokváltó/vízszintes bukócsapágy Fent/lent vízszintes ( ) Nyíló fent/lent vízszintes( ) Záródarab-méretek-sablon, lent-vízszintes Záródarab-méretek-sablon, lent-vízszintes Záródarab-méretek-sablon, lent-vízszintes

56 Csavarok rögzítése- beépítési útmutató Biztonsági vasalat Vízszintes keresztmetszet, mérték 1:2 Függõleges keresztmetszet, mérték 1:2 Biztonsági záródarab rögzítés 3 csavar Ø 4 mm x... (ha nem lehetséges a merevítõvasba a rögzítés, akkor profilkamrán keresztül kell rögzíteni) Az üvegezõléc rögzítése Igény esetén csavarokkal. Biztonsági ablakok beépítése Rögzítési javaslat Keret kb. 150 Fal A távolsági ékeket a biztonsági záródarabok csavarozásának helyén beépíteni. kb. 400 Távolsági ékek kb. 400 Beépítési útmutató Betörésgátló ablakoknak DIN V ENV szerint csak olyan ablakok nevezhetõk, melyek beépítése az elõbb leírt norma összes felsorolt pontja szerint történik. kb. 150 kb. 150 kb

57 Beépítési javaslat A szárny beakasztása Az ollócsapágycsapot zárt szárny állapotban - kilincs bukóállásban - becsúsztatni. Ollócsapágycsap Beépítés - zárt állapot 1. Az ollócsapágycsapot kézzel becsúsztatni. A szárny kiakasztása Az ollócsapágycsap eltávolítása csak zárt szárny állapotban lehetséges. Ollócsapágycsap Ebben az állapotban az ollócsapágycsapot a húzókarral kihúzni. 2 mm 2. Ollócsapágycsapot húzókarral benyomni. Penge Húzókar Penge Húzókar A tok szabad méretei (takarókkal) Utólagos szabályozás (csak ha szükséges) Szárnysúly 100 kg Szárnysúly 130 kg ± 1 mm mm + 2 mm + 3 mm - 2 mm mm - 2 mm 57

58 A zárócsapok beállításának elõírásai Zárócsap E E Állíthatóság Szorítóerõ-állítás -ban mm-ben Eredeti helyzet Zárócsap P E Állíthatóság Szorítóerõ-állítás -ban mm-ben Eredeti helyzet /- 0, /- 0,8 Zárócsap V V Állíthatóság Szorítóerõ-állítás Magasság -ban mm-ben állítás mm-ben 0 =eredeti helyzet Eredeti helyzet + /- 0,8 + /- 0, ,8 mm max. állíthatóság /- 0,4 + 0,8 mm max. állíthatóság /- 0,8 + /- 0, /- 0,8 58

59 Karbantartási útmutató Az Ön által használt ablak minõségi ROTO vasalatot tartalmaz. Ez a következõket jelenti: magas fokozatú komfort, tökéletes mûködés, hosszú élettartam. A vasalatok biztonságos és könnyû mûködtetése érdekében a szárnyméretre és a szárnysúlyra vonatkozó elõírásainkat, valamint a termékszavatossági elõírásokat be kell tartani. A vasalatok mûködését és állapotát a következõ pontok alapján kell megvizsgálni: Mûködés A vasalatok rögzítése A vasalatok kopása A vasalatok sérülése A vasalatok rögzítése A vasalatok megbízható rögzítésétõl függ az ablakok mûködése és biztonsága. Meg kell vizsgálni az egyes csavarok helyzetét és rögzítését a mûanyagban. Ha látható jelei vannak a csavarok meglazulásának vagy a csavarfejek letörésének, akkor azonnal meg kell húzni vagy ki kell cserélni a csavarokat. A vasalatok kopása A vasalatok összes mûködõ elemét a leírtak szerint zsírozni vagy olajozni kell, hogy a kopásukat megakadályozzuk. Mûködés A vasalatok mûködését az ablakkilincsnél lehet ellenõrizni. Az ablakkilincs zárásának és nyitásának helyzeteltérése a DIN szabvány (német ipari szabvány) szerint max. 10 Newtonméter lehet. Ezt az értéket egy forgatókulccsal lehet ellenõrizni. A vasalatok sérülése A sérült vasalatokat ki kell cserélni, különösen ha tartó vasalatokról van szó. Ezek a javaslatok nem jogi szabályozások, alkalmazásukat mindig egyedi eseteknél ajánljuk. A vasalatok mûködése javítható zsírzással/olajozással vagy utólagos állítással. A Roto bukó-nyíló vasalatainál 2-, vagy 3 oldalú állítás lehetséges. A rossz vagy szakszerûtlen beállítás az ablakok elégtelen mûködéséhez vezethet. A Roto Frank AG azt tanácsolja az ablakgyártóknak, hogy a végfelhasználókkal mindig kössenek garanciális szerzõdést. 59

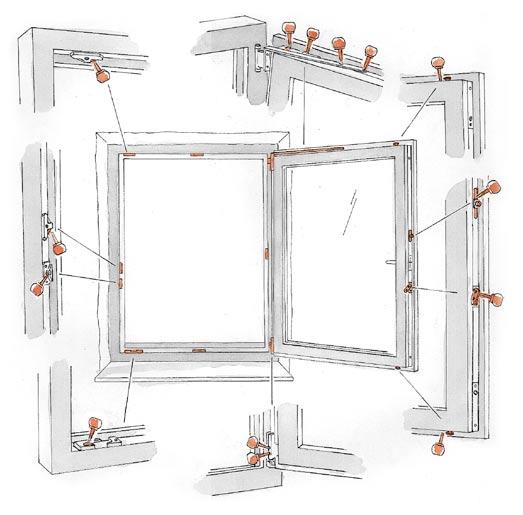

60 Karbantarási útmutató fa-, és mûanyag ablakokhoz és erkélyajtókhoz Karbantartás A szárny és a tok mûködõ vasalatelemeinek zsírzása és olajozása* (évente legalább egyszer) a Roto vasalatok biztonságos mûködése garantálja és védelmet nyújthat az eltömõdéssel és a nedvességgel szemben. Az acél biztonsági záródarabok folyamatos zsírozása az el- tömõdést gátolja. Ennek érdekében a csavarok rögzítését meg kell vizsgálni, esetlegesen a meglazult csavarokat meg kell szorítani vagy a hiányzó ill. letört csavarfejeket azonnal pótolni kell. *Kereskedelmi forgalomban használatos ill. savmentes mûszerolajat javasolunk! 60
