1 Roto Patio Z Teret nyitunk A Patio vasalatrendszer Beépítési útmutató a Patio 410 Z rendszerhez 1 11/03 1
2 2

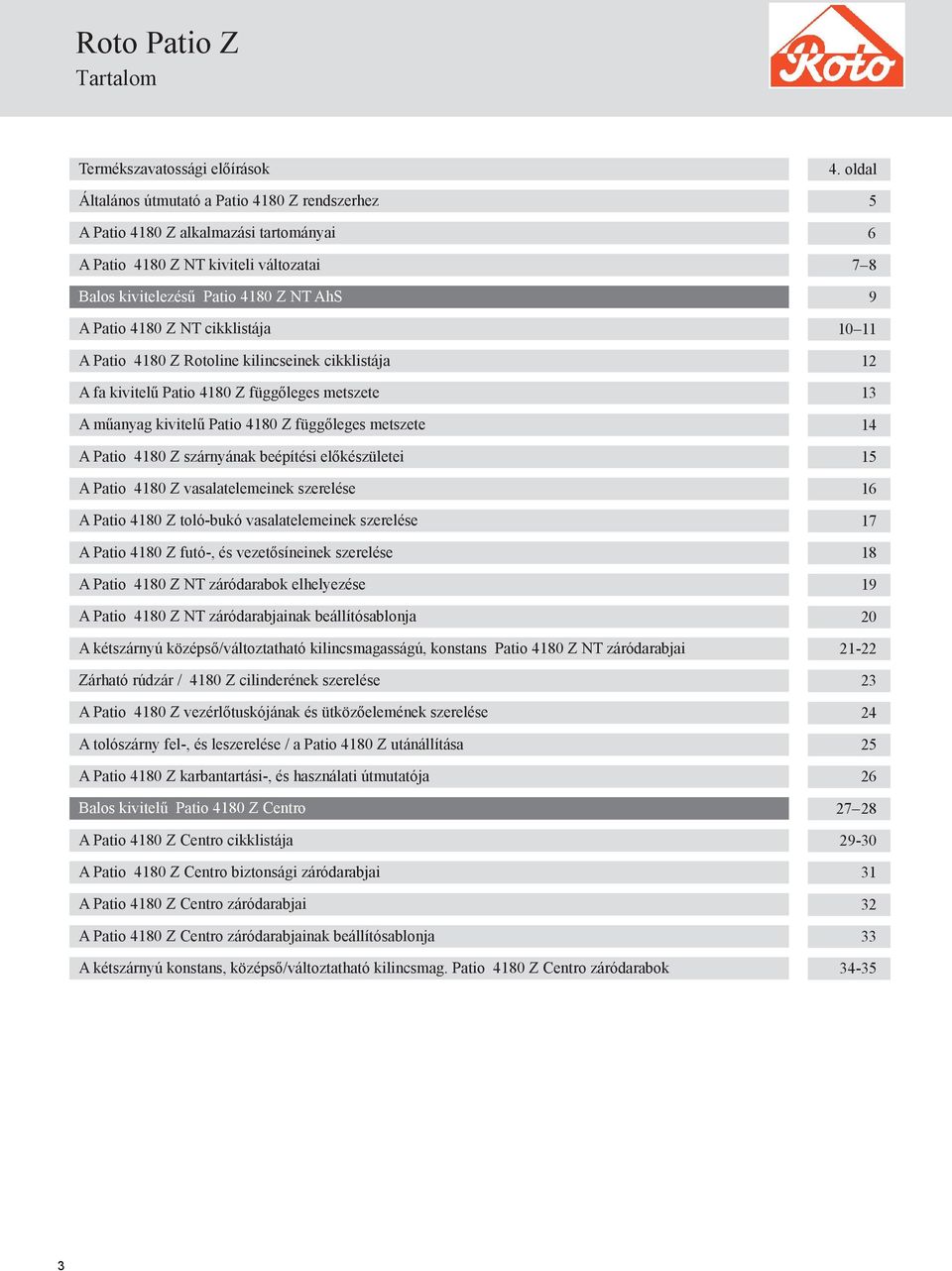

3 Roto Patio Z Tartalom Termékszavatossági előírások Általános útmutató a Patio 410 Z rendszerhez A Patio 410 Z alkalmazási tartományai A Patio 410 Z NT kiviteli változatai Balos kivitelezésű Patio 410 Z NT Ah A Patio 410 Z NT cikklistája A Patio 410 Z Rotoline kilincseinek cikklistája A fa kivitelű Patio 410 Z függőleges metszete A műanyag kivitelű Patio 410 Z függőleges metszete A Patio 410 Z szárnyának beépítési előkészületei A Patio 410 Z vasalatelemeinek szerelése A Patio 410 Z toló-bukó vasalatelemeinek szerelése A Patio 410 Z futó-, és vezetősíneinek szerelése A Patio 410 Z NT záródarabok elhelyezése A Patio 410 Z NT záródarabjainak beállítósablonja A kétszárnyú középső/változtatható kilincsmagasságú, konstans Patio 410 Z NT záródarabjai Zárható rúdzár / 410 Z cilinderének szerelése A Patio 410 Z vezérlőtuskójának és ütközőelemének szerelése A tolószárny fel-, és leszerelése / a Patio 410 Z utánállítása A Patio 410 Z karbantartási-, és használati útmutatója Balos kivitelű Patio 410 Z Centro A Patio 410 Z Centro cikklistája A Patio 410 Z Centro biztonsági záródarabjai A Patio 410 Z Centro záródarabjai A Patio 410 Z Centro záródarabjainak beállítósablonja A kétszárnyú konstans, középső/változtatható kilincsmag. Patio 410 Z Centro záródarabok 4. oldal

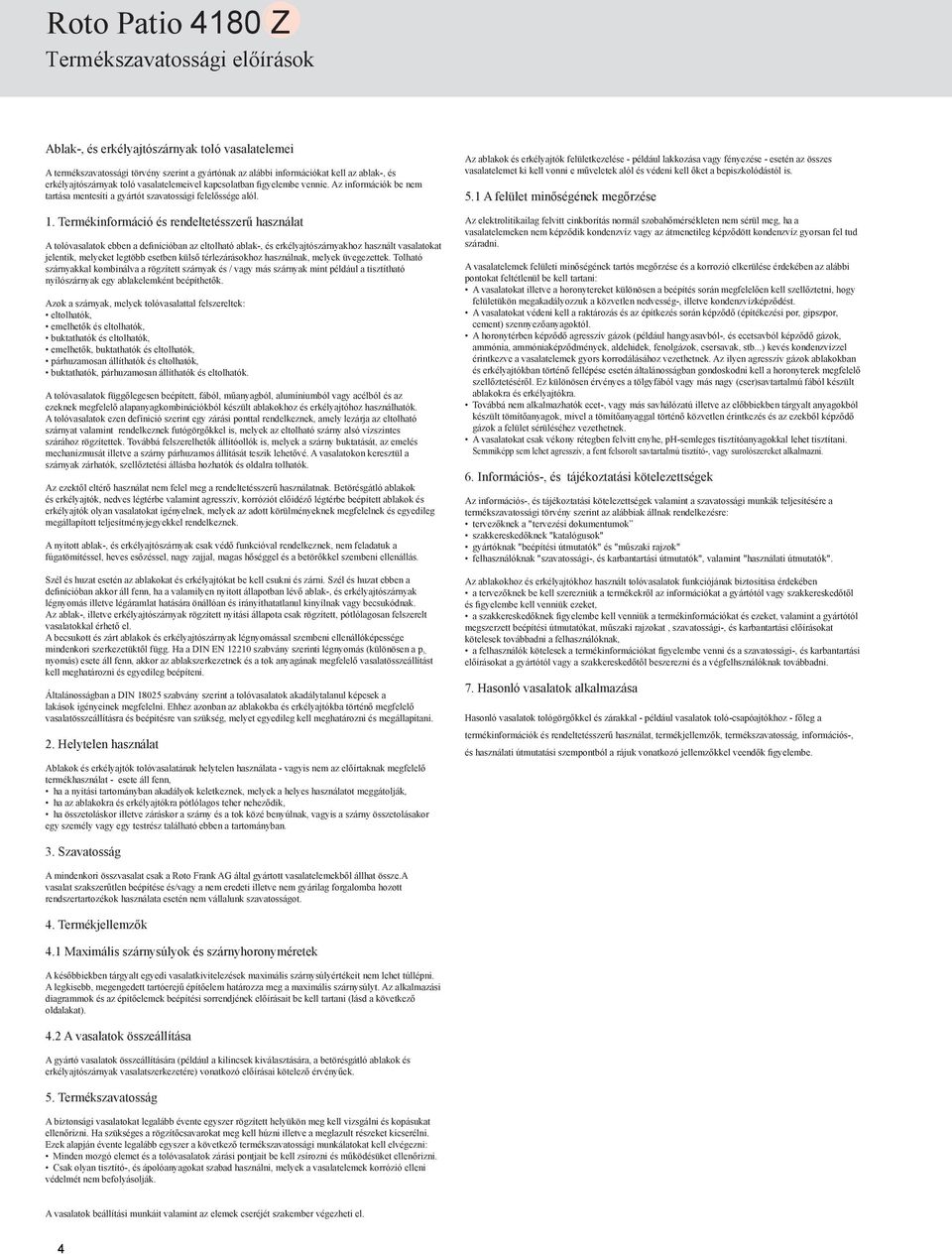

4 Roto Patio 410 Z Termékszavatossági előírások Ablak-, és erkélyajtószárnyak toló vasalatelemei A termékszavatossági törvény szerint a gyártónak az alábbi információkat kell az ablak-, és erkélyajtószárnyak toló vasalatelemeivel kapcsolatban figyelembe vennie. Az információk be nem tartása mentesíti a gyártót szavatossági felelőssége alól. 1. Termékinformáció és rendeltetésszerű használat A tolóvasalatok ebben a definícióban az eltolható ablak-, és erkélyajtószárnyakhoz használt vasalatokat jelentik, melyeket legtöbb esetben külső térlezárásokhoz használnak, melyek üvegezettek. Tolható szárnyakkal kombinálva a rögzített szárnyak és / vagy más szárnyak mint például a tisztítható nyílószárnyak egy ablakelemként beépíthetők. Azok a szárnyak, melyek tolóvasalattal felszereltek: eltolhatók, emelhetők és eltolhatók, buktathatók és eltolhatók, emelhetők, buktathatók és eltolhatók, párhuzamosan állíthatók és eltolhatók, buktathatók, párhuzamosan állíthatók és eltolhatók. A tolóvasalatok függőlegesen beépített, fából, műanyagból, alumíniumból vagy acélból és az ezeknek megfelelő alapanyagkombinációkból készült ablakokhoz és erkélyajtóhoz használhatók. A tolóvasalatok ezen defínició szerint egy zárási ponttal rendelkeznek, amely lezárja az eltolható szárnyat valamint rendelkeznek futógörgőkkel is, melyek az eltolható szárny alsó vízszintes szárához rögzítettek. Továbbá felszerelhetők állítóollók is, melyek a szárny buktatását, az emelés mechanizmusát illetve a szárny párhuzamos állítását teszik lehetővé. A vasalatokon keresztül a szárnyak zárhatók, szellőztetési állásba hozhatók és oldalra tolhatók. Az ezektől eltérő használat nem felel meg a rendeltetésszerű használatnak. Betörésgátló ablakok és erkélyajtók, nedves légtérbe valamint agresszív, korróziót előidéző légtérbe beépített ablakok és erkélyajtók olyan vasalatokat igényelnek, melyek az adott körülményeknek megfelelnek és egyedileg megállapított teljesítményjegyekkel rendelkeznek. A nyitott ablak-, és erkélyajtószárnyak csak védő funkcióval rendelkeznek, nem feladatuk a fúgatömítéssel, heves esőzéssel, nagy zajjal, magas hőséggel és a betörőkkel szembeni ellenállás. zél és huzat esetén az ablakokat és erkélyajtókat be kell csukni és zárni. zél és huzat ebben a definícióban akkor áll fenn, ha a valamilyen nyitott állapotban lévő ablak-, és erkélyajtószárnyak légnyomás illetve légáramlat hatására önállóan és irányíthatatlanul kinyílnak vagy becsukódnak. Az ablak-, illetve erkélyajtószárnyak rögzített nyitási állapota csak rögzített, pótlólagosan felszerelt vasalatokkal érhető el. A becsukott és zárt ablakok és erkélyajtószárnyak légnyomással szembeni ellenállóképessége mindenkori szerkezetüktől függ. Ha a DIN EN 122 szabvány szerinti légnyomás (különösen a p 3- nyomás) esete áll fenn, akkor az ablakszerkezetnek és a tok anyagának megfelelő vasalatösszeállítást kell meghatározni és egyedileg beépíteni. Általánosságban a DIN 1025 szabvány szerint a tolóvasalatok akadálytalanul képesek a lakások igényeinek megfelelni. Ehhez azonban az ablakokba és erkélyajtókba történő megfelelő vasalatösszeállításra és beépítésre van szükség, melyet egyedileg kell meghatározni és megállapítani. 2. Helytelen használat Ablakok és erkélyajtók tolóvasalatának helytelen használata - vagyis nem az előírtaknak megfelelő termékhasználat - esete áll fenn, ha a nyitási tartományban akadályok keletkeznek, melyek a helyes használatot meggátolják, ha az ablakokra és erkélyajtókra pótlólagos teher neheződik, ha összetoláskor illetve záráskor a szárny és a tok közé benyúlnak, vagyis a szárny összetolásakor egy személy vagy egy testrész található ebben a tartományban. Az ablakok és erkélyajtók felületkezelése - például lakkozása vagy fényezése - esetén az összes vasalatelemet ki kell vonni e műveletek alól és védeni kell őket a bepiszkolódástól is. 5.1 A felület minőségének megőrzése Az elektrolitikailag felvitt cinkborítás normál szobahőmérsékleten nem sérül meg, ha a vasalatelemeken nem képződik kondenzvíz vagy az átmenetileg képződött kondenzvíz gyorsan fel tud száradni. A vasalatelemek felületi minőségének tartós megőrzése és a korrozió elkerülése érdekében az alábbi pontokat feltétlenül be kell tartani: A vasalatokat illetve a horonytereket különösen a beépítés során megfelelően kell szellőztetni, hogy felületükön megakadályozzuk a közvetlen nedvesség-, illetve kondenzvízképződést. A vasalatokat védeni kell a raktározás és az építkezés során képződő (építékezési por, gipszpor, cement) szennyezőanyagoktól. A horonytérben képződő agresszív gázok (például hangyasavból-, és ecetsavból képződő gázok, ammónia, ammóniaképződmények, aldehidek, fenolgázok, csersavak, stb...) kevés kondenzvízzel érintkezve a vasalatelemek gyors korrodálásához vezethetnek. Az ilyen agresszív gázok ablakokban és erkélyajtókban történő fellépése esetén általánosságban gondoskodni kell a horonyterek megfelelő szellőztetéséről. Ez különösen érvényes a tölgyfából vagy más nagy (cser)savtartalmú fából készült ablakokra és erkélyajtókra. Továbbá nem alkalmazhatók ecet-, vagy más savhálózatú illetve az előbbiekben tárgyalt anyagokból készült tömítőanyagok, mivel a tömítőanyaggal történő közvetlen érintkezés és az ezekből képződő gázok a felület sérüléséhez vezethetnek. A vasalatokat csak vékony rétegben felvitt enyhe, ph-semleges tisztítóanyagokkal lehet tisztítani. emmiképp sem lehet agresszív, a fent felsorolt savtartalmú tisztító-, vagy surolószereket alkalmazni. 6. Információs-, és tájékoztatási kötelezettségek Az információs-, és tájékoztatási kötelezettségek valamint a szavatossági munkák teljesítésére a termékszavatossági törvény szerint az alábbiak állnak rendelkezésre: tervezőknek a "tervezési dokumentumok szakkereskedőknek "katalógusok" gyártóknak "beépítési útmutatók" és "műszaki rajzok" felhasználóknak "szavatossági-, és karbantartási útmutatók", valamint "használati útmutatók". Az ablakokhoz és erkélyajtókhoz használt tolóvasalatok funkciójának biztosítása érdekében a tervezőknek be kell szerezniük a termékekről az információkat a gyártótól vagy szakkereskedőtől és figyelembe kell venniük ezeket, a szakkereskedőknek figyelembe kell venniük a termékinformációkat és ezeket, valamint a gyártótól megszerzett beépítési útmutatókat, műszaki rajzokat, szavatossági-, és karbantartási előírásokat kötelesek továbbadni a felhasználóknak, a felhasználók kötelesek a termékinformációkat figyelembe venni és a szavatossági-, és karbantartási előírásokat a gyártótól vagy a szakkereskedőtől beszerezni és a végfelhsználóknak továbbadni. 7. Hasonló vasalatok alkalmazása Hasonló vasalatok tológörgőkkel és zárakkal - például vasalatok toló-csapóajtókhoz - főleg a termékinformációk és rendeltetésszerű használat, termékjellemzők, termékszavatosság, információs-, és használati útmutatási szempontból a rájuk vonatkozó jellemzőkkel veendők figyelembe. 3. zavatosság A mindenkori összvasalat csak a Roto Frank AG által gyártott vasalatelemekből állhat össze.a vasalat szakszerűtlen beépítése és/vagy a nem eredeti illetve nem gyárilag forgalomba hozott rendszertartozékok használata esetén nem vállalunk szavatosságot. 4. Termékjellemzők 4.1 Maximális szárnysúlyok és szárnyhoronyméretek A későbbiekben tárgyalt egyedi vasalatkivitelezések maximális szárnysúlyértékeit nem lehet túllépni. A legkisebb, megengedett tartóerejű építőelem határozza meg a maximális szárnysúlyt. Az alkalmazási diagrammok és az építőelemek beépítési sorrendjének előírásait be kell tartani (lásd a következő oldalakat). 4.2 A vasalatok összeállítása A gyártó vasalatok összeállítására (például a kilincsek kiválasztására, a betörésgátló ablakok és erkélyajtószárnyak vasalatszerkezetére) vonatkozó előírásai kötelező érvényűek. 5. Termékszavatosság A biztonsági vasalatokat legalább évente egyszer rögzített helyükön meg kell vizsgálni és kopásukat ellenőrizni. Ha szükséges a rögzítőcsavarokat meg kell húzni illetve a meglazult részeket kicserélni. Ezek alapján évente legalább egyszer a következő termékszavatossági munkálatokat kell elvégezni: Minden mozgó elemet és a tolóvasalatok zárási pontjait be kell zsírozni és működésüket ellenőrizni. Csak olyan tisztító-, és ápolóanyagokat szabad használni, melyek a vasalatelemek korrózió elleni védelmét nem befolyásolják. A vasalatok beállítási munkáit valamint az elemek cseréjét szakember végezheti el. 4

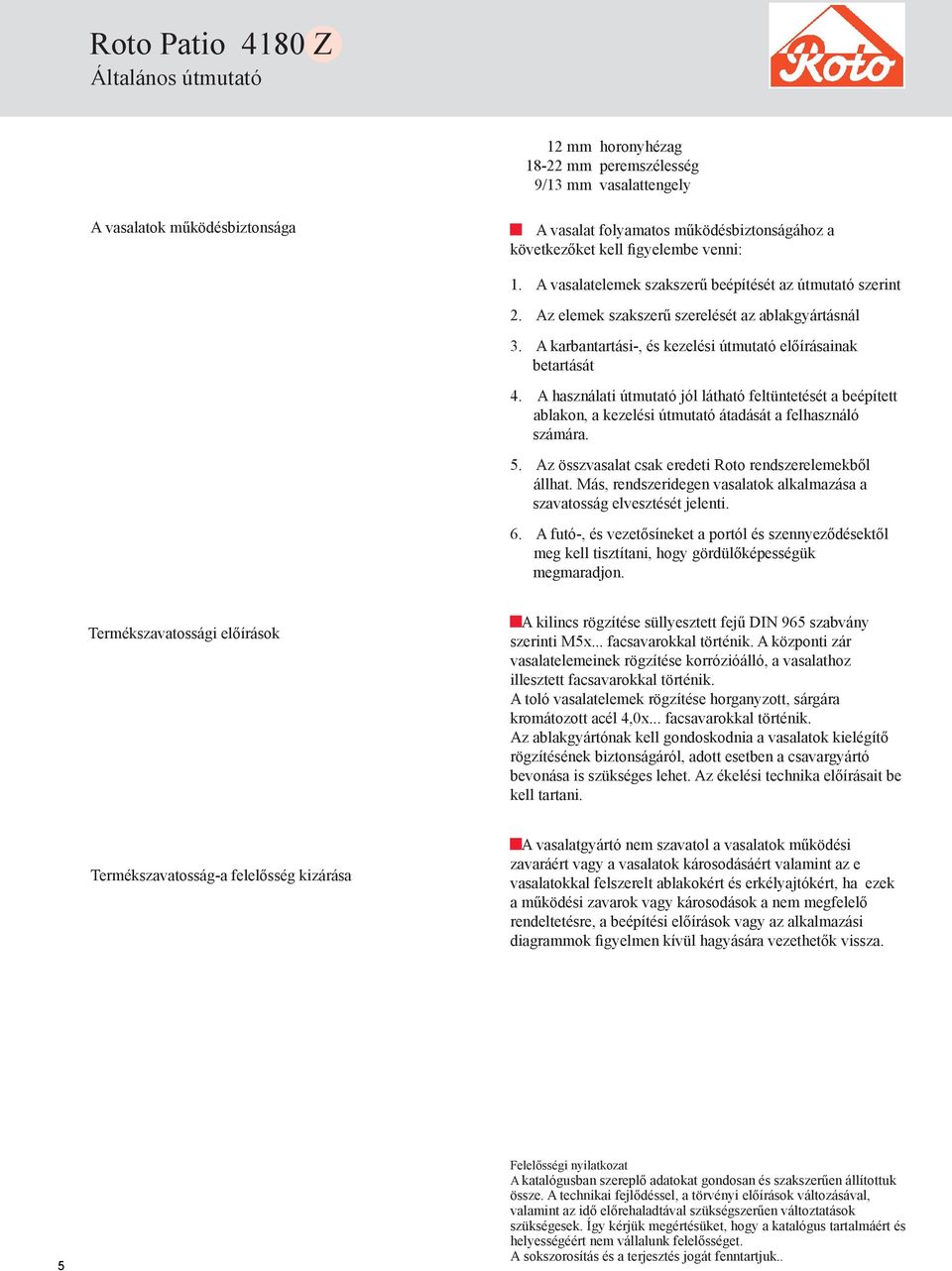

5 Roto Patio 410 Z Általános útmutató 12 mm horonyhézag 1-22 mm peremszélesség 9/13 mm vasalattengely A vasalatok működésbiztonsága A vasalat folyamatos működésbiztonságához a következőket kell figyelembe venni: 1. A vasalatelemek szakszerű beépítését az útmutató szerint 2. Az elemek szakszerű szerelését az ablakgyártásnál 3. A karbantartási-, és kezelési útmutató előírásainak betartását 4. A használati útmutató jól látható feltüntetését a beépített ablakon, a kezelési útmutató átadását a felhasználó számára. 5. Az összvasalat csak eredeti Roto rendszerelemekből állhat. Más, rendszeridegen vasalatok alkalmazása a szavatosság elvesztését jelenti. 6. A futó-, és vezetősíneket a portól és szennyeződésektől meg kell tisztítani, hogy gördülőképességük megmaradjon. Termékszavatossági előírások A kilincs rögzítése süllyesztett fejű DIN 965 szabvány szerinti M5x... facsavarokkal történik. A központi zár vasalatelemeinek rögzítése korrózióálló, a vasalathoz illesztett facsavarokkal történik. A toló vasalatelemek rögzítése horganyzott, sárgára kromátozott acél 4,0x... facsavarokkal történik. Az ablakgyártónak kell gondoskodnia a vasalatok kielégítő rögzítésének biztonságáról, adott esetben a csavargyártó bevonása is szükséges lehet. Az ékelési technika előírásait be kell tartani. Termékszavatosság-a felelősség kizárása A vasalatgyártó nem szavatol a vasalatok működési zavaráért vagy a vasalatok károsodásáért valamint az e vasalatokkal felszerelt ablakokért és erkélyajtókért, ha ezek a működési zavarok vagy károsodások a nem megfelelő rendeltetésre, a beépítési előírások vagy az alkalmazási diagrammok figyelmen kívül hagyására vezethetők vissza. 5 Felelősségi nyilatkozat A katalógusban szereplő adatokat gondosan és szakszerűen állítottuk össze. A technikai fejlődéssel, a törvényi előírások változásával, valamint az idő előrehaladtával szükségszerűen változtatások szükségesek. Így kérjük megértésüket, hogy a katalógus tartalmáért és helyességéért nem vállalunk felelősséget. A sokszorosítás és a terjesztés jogát fenntartjuk..

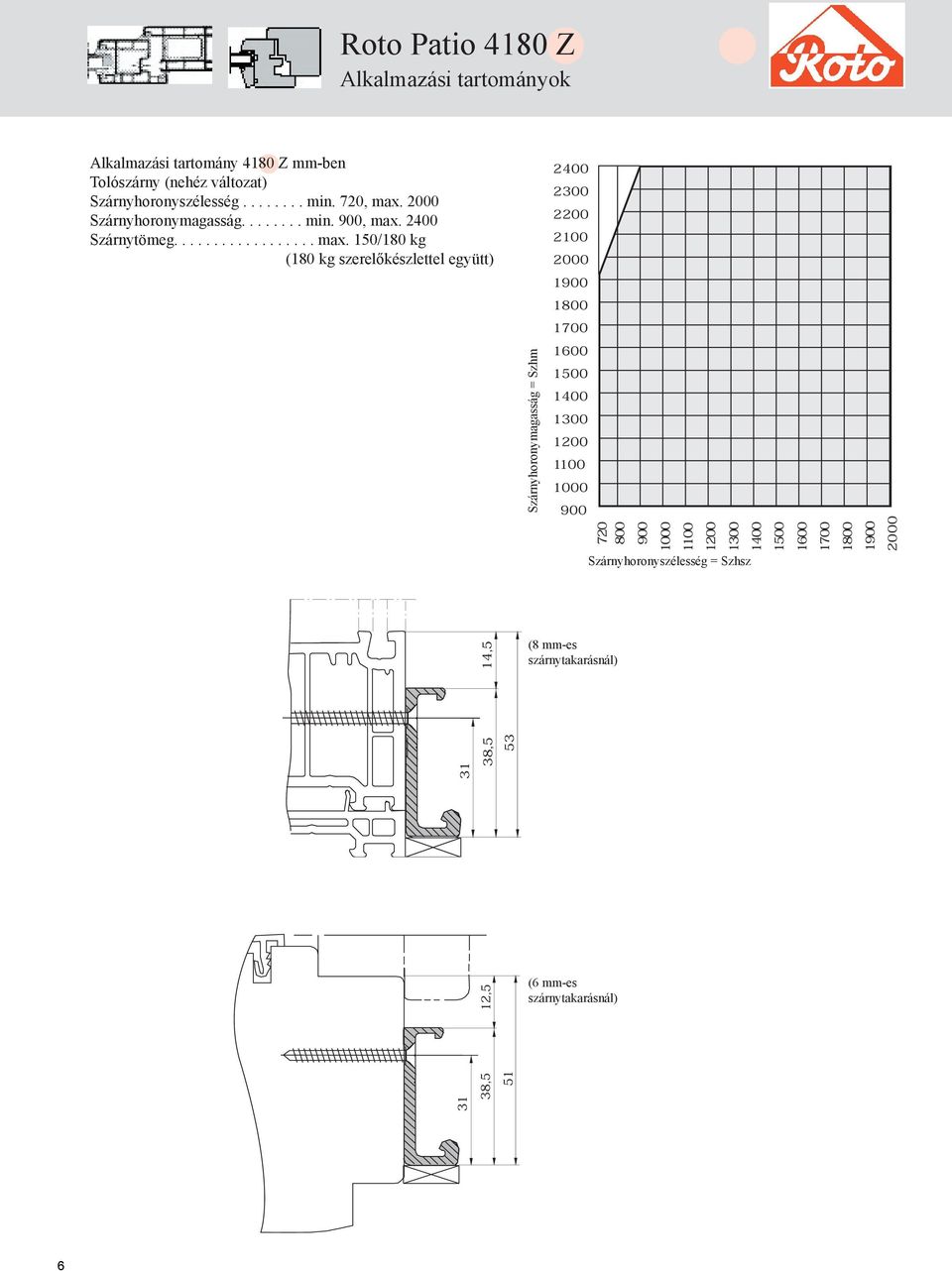

6 Roto Patio 410 Z Alkalmazási tartományok Alkalmazási tartomány 410 Z mm-ben Tolószárny (nehéz változat) zárnyhoronyszélesség min. 720, max zárnyhoronymagasság min. 900, max zárnytömeg max. 150/10 kg (10 kg szerelőkészlettel együtt) zárnyhoronymagasság = zhm zárnyhoronyszélesség = zhsz ,5 ( mm-es szárnytakarásnál) 31 3, ,5 (6 mm-es szárnytakarásnál) 31 3,5 51 6
7 Roto Patio 410 Z Kivitelezési változatok B J B J A változat 1 tolószárny (balos vagy jobbos) 1 rögzített üvegezés G változat 1 tolószárny (balos v. jobbos) 2 rögzített üvegezés A* változat 1 tolószárny (balos v. jobbos) 1 nyílószárny G* változat 1 tolószárny (balos v. jobbos) 2 nyílószárny A* változat tolószárny/nyílószárny (rögzített tokosztóval) balos tolószárny nyílószárny 17,5 dorn, Z rúdzár 14,5 dorn, rúdzár *nyílószárnyas kivitelezés C változat tolószárny (rögzített tokosztó nélkül) nyílószárny jobbos tolószárny balos tolószárny nyílószárny 14,5 dorn 17,5 dorn 17,5 dorn 14,5 dorn A változat tolószárny/rögzített üvegezés balos tolószárny 17,5 dorn 7

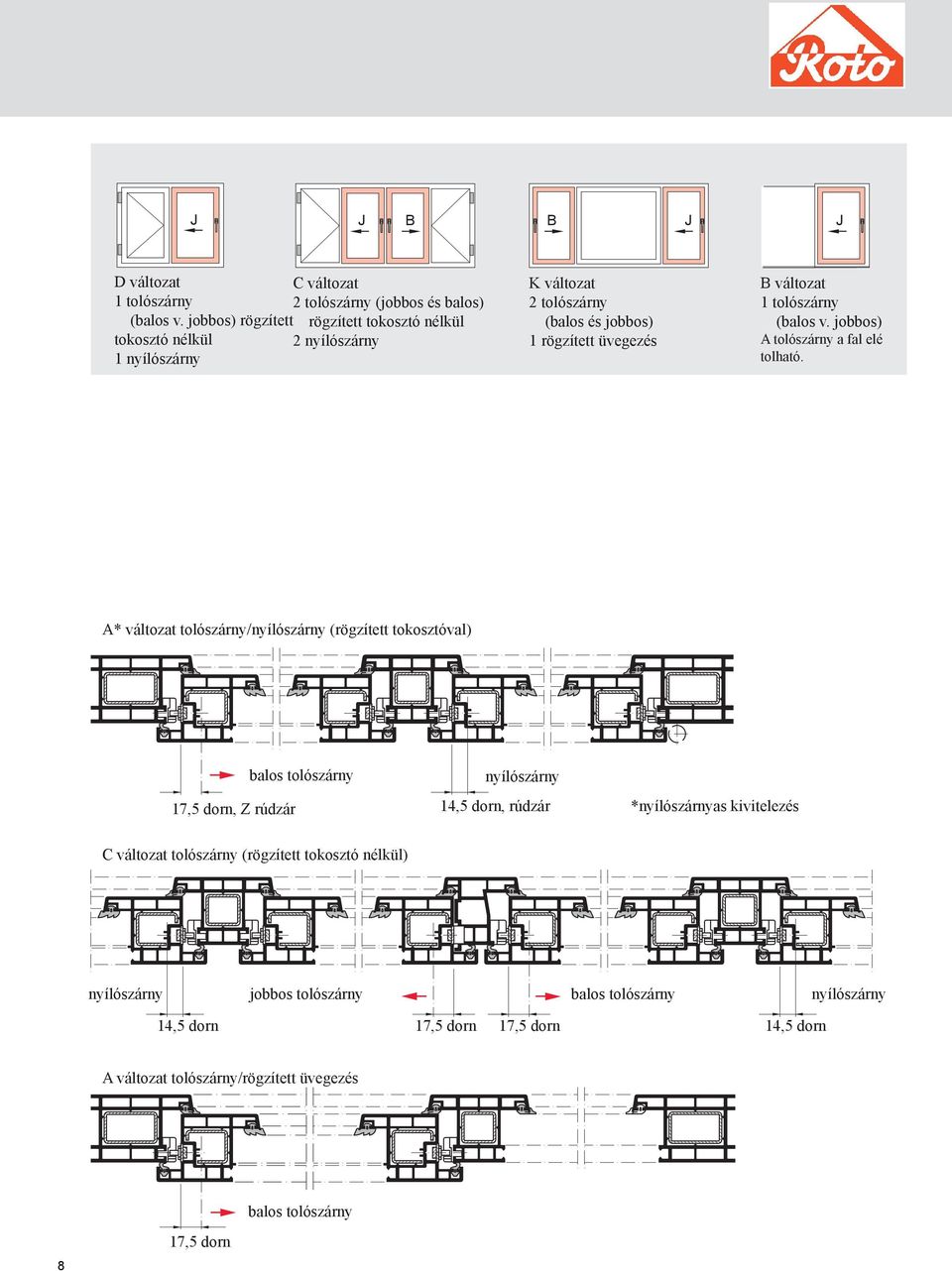

8 J J B B J J D változat C változat 1 tolószárny 2 tolószárny (jobbos és balos) (balos v. jobbos) rögzített rögzített tokosztó nélkül tokosztó nélkül 2 nyílószárny 1 nyílószárny K változat 2 tolószárny (balos és jobbos) 1 rögzített üvegezés B változat 1 tolószárny (balos v. jobbos) A tolószárny a fal elé tolható. A* változat tolószárny/nyílószárny (rögzített tokosztóval) balos tolószárny nyílószárny 17,5 dorn, Z rúdzár 14,5 dorn, rúdzár *nyílószárnyas kivitelezés C változat tolószárny (rögzített tokosztó nélkül) nyílószárny jobbos tolószárny balos tolószárny nyílószárny 14,5 dorn 17,5 dorn 17,5 dorn 14,5 dorn A változat tolószárny/rögzített üvegezés balos tolószárny 17,5 dorn

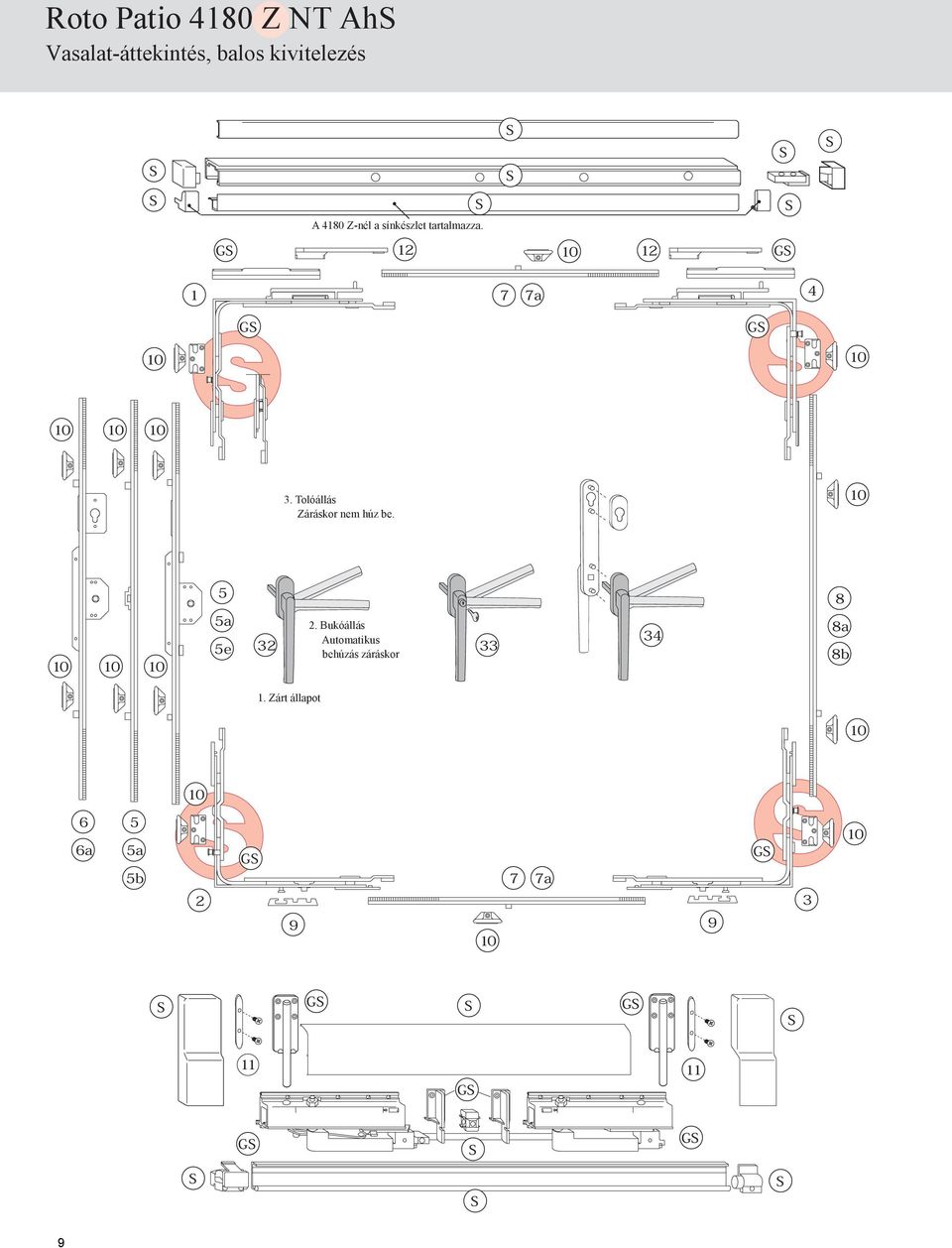

9 Roto Patio 410 Z NT Ah Vasalat-áttekintés, balos kivitelezés A 410 Z-nél a sínkészlet tartalmazza. G G 1 7 7a 4 G G 3. Tolóállás Záráskor nem húz be. 5 5a 2. Bukóállás 5e 32 Automatikus behúzás záráskor a b 1. Zárt állapot 6 6a 5 5a 5b 2 G 9 7 7a 9 G 3 G G 11 G 11 G G 9

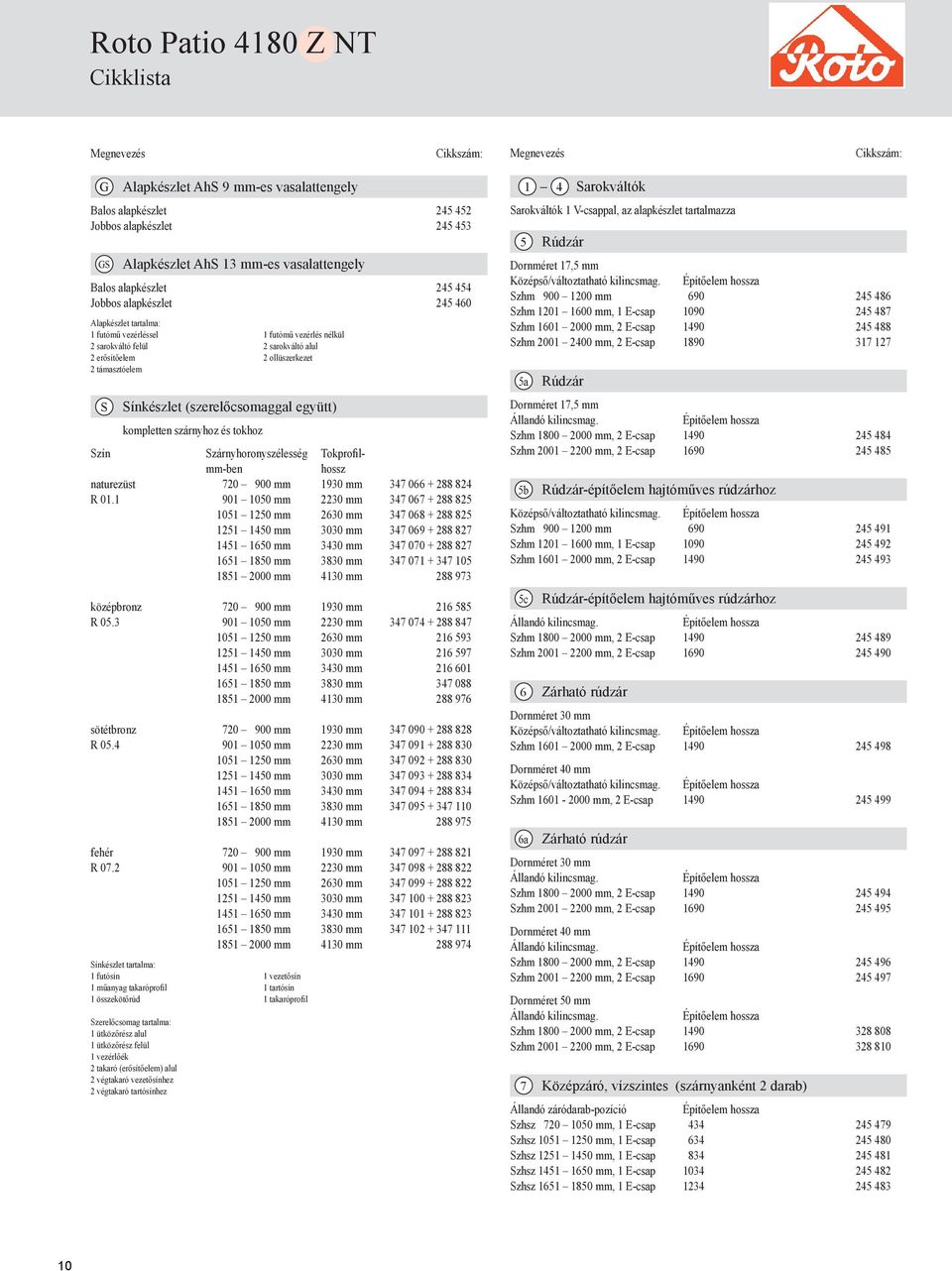

10 Roto Patio 410 Z NT Cikklista Megnevezés Cikkszám: Megnevezés Cikkszám: G Alapkészlet Ah 9 mm-es vasalattengely Balos alapkészlet Jobbos alapkészlet G Alapkészlet Ah 13 mm-es vasalattengely Balos alapkészlet Jobbos alapkészlet Alapkészlet tartalma: 1 futómű vezérléssel 1 futómű vezérlés nélkül 2 sarokváltó felül 2 sarokváltó alul 2 erősítőelem 2 ollüszerkezet 2 támasztóelem ínkészlet (szerelőcsomaggal együtt) kompletten szárnyhoz és tokhoz zín zárnyhoronyszélesség Tokprofilmm-ben hossz naturezüst mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm középbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm sötétbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm fehér mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm ínkészlet tartalma: 1 futósín 1 vezetősín 1 műanyag takaróprofil 1 tartósín 1 összekötőrúd 1 takaróprofil zerelőcsomag tartalma: 1 ütközőrész alul 1 ütközőrész felül 1 vezérlőék 2 takaró (erősítőelem) alul 2 végtakaró vezetősínhez 2 végtakaró tartósínhez 1 4 arokváltók arokváltók 1 V-csappal, az alapkészlet tartalmazza 5 Rúdzár Dornméret 17,5 mm Középső/változtatható kilincsmag. zhm mm zhm mm, 1 E-csap zhm mm, 2 E-csap zhm mm, 2 E-csap a Rúdzár Dornméret 17,5 mm Állandó kilincsmag. zhm mm, 2 E-csap zhm mm, 2 E-csap b Rúdzár-építőelem hajtóműves rúdzárhoz Középső/változtatható kilincsmag. zhm mm zhm mm, 1 E-csap zhm mm, 2 E-csap c Rúdzár-építőelem hajtóműves rúdzárhoz Állandó kilincsmag. zhm mm, 2 E-csap zhm mm, 2 E-csap Zárható rúdzár Dornméret 30 mm Középső/változtatható kilincsmag. zhm mm, 2 E-csap Dornméret 40 mm Középső/változtatható kilincsmag. zhm mm, 2 E-csap a Zárható rúdzár Dornméret 30 mm Állandó kilincsmag. zhm mm, 2 E-csap zhm mm, 2 E-csap Dornméret 40 mm Állandó kilincsmag. zhm mm, 2 E-csap zhm mm, 2 E-csap Dornméret 50 mm Állandó kilincsmag. zhm mm, 2 E-csap zhm mm, 2 E-csap Középzáró, vízszintes (szárnyanként 2 darab) Állandó záródarab-pozíció zhsz mm, 1 E-csap zhsz mm, 1 E-csap zhsz mm, 1 E-csap zhsz mm, 1 E-csap zhsz mm, 1 E-csap

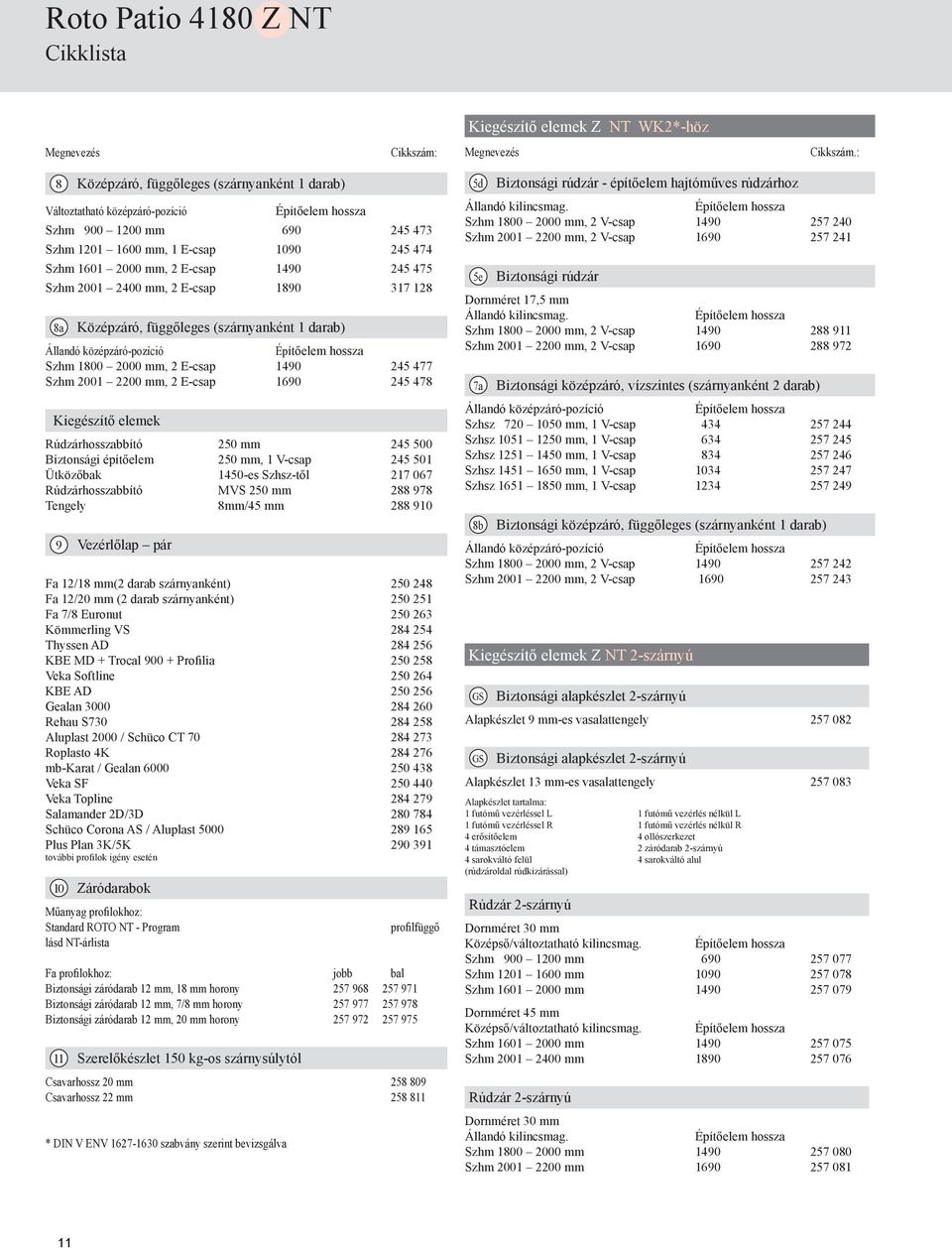

11 Roto Patio 410 Z NT Cikklista Kiegészítő elemek Z NT WK2*-höz Megnevezés Cikkszám: Megnevezés Cikkszám.: Középzáró, függőleges (szárnyanként 1 darab) Változtatható középzáró-pozíció zhm mm zhm mm, 1 E-csap zhm mm, 2 E-csap zhm mm, 2 E-csap a Középzáró, függőleges (szárnyanként 1 darab) Állandó középzáró-pozíció zhm mm, 2 E-csap zhm mm, 2 E-csap Kiegészítő elemek Rúdzárhosszabbító 250 mm Biztonsági építőelem 250 mm, 1 V-csap Ütközőbak 1450-es zhsz-től Rúdzárhosszabbító MV 250 mm 2 97 Tengely mm/45 mm Vezérlőlap pár Fa 12/1 mm(2 darab szárnyanként) Fa 12/20 mm (2 darab szárnyanként) Fa 7/ Euronut Kömmerling V Thyssen AD KBE MD + Trocal Profilia Veka oftline KBE AD Gealan Rehau Aluplast 2000 / chüco CT Roplasto 4K mb-karat / Gealan Veka F Veka Topline alamander 2D/3D chüco Corona A / Aluplast Plus Plan 3K/5K további profilok igény esetén Záródarabok Műanyag profilokhoz: tandard ROTO NT - Program lásd NT-árlista profilfüggő Fa profilokhoz: jobb bal Biztonsági záródarab 12 mm, 1 mm horony Biztonsági záródarab 12 mm, 7/ mm horony Biztonsági záródarab 12 mm, 20 mm horony zerelőkészlet 150 kg-os szárnysúlytól Csavarhossz 20 mm Csavarhossz 22 mm * DIN V ENV szabvány szerint bevizsgálva 5d Biztonsági rúdzár - építőelem hajtóműves rúdzárhoz Állandó kilincsmag. zhm mm, 2 V-csap zhm mm, 2 V-csap e Biztonsági rúdzár Dornméret 17,5 mm Állandó kilincsmag. zhm mm, 2 V-csap zhm mm, 2 V-csap a Biztonsági középzáró, vízszintes (szárnyanként 2 darab) Állandó középzáró-pozíció zhsz mm, 1 V-csap zhsz mm, 1 V-csap zhsz mm, 1 V-csap zhsz mm, 1 V-csap zhsz mm, 1 V-csap b Biztonsági középzáró, függőleges (szárnyanként 1 darab) Állandó középzáró-pozíció zhm mm, 2 V-csap zhm mm, 2 V-csap Kiegészítő elemek Z NT 2-szárnyú G Biztonsági alapkészlet 2-szárnyú Alapkészlet 9 mm-es vasalattengely G Biztonsági alapkészlet 2-szárnyú Alapkészlet 13 mm-es vasalattengely Alapkészlet tartalma: 1 futómű vezérléssel L 1 futómű vezérlés nélkül L 1 futómű vezérléssel R 1 futómű vezérlés nélkül R 4 erősítőelem 4 ollószerkezet 4 támasztóelem 2 záródarab 2-szárnyú 4 sarokváltó felül 4 sarokváltó alul (rúdzároldal rúdkizárással) Rúdzár 2-szárnyú Dornméret 30 mm Középső/változtatható kilincsmag. zhm mm zhm mm zhm mm Dornméret 45 mm Középső/változtatható kilincsmag. zhm mm zhm mm Rúdzár 2-szárnyú Dornméret 30 mm Állandó kilincsmag. zhm mm zhm mm

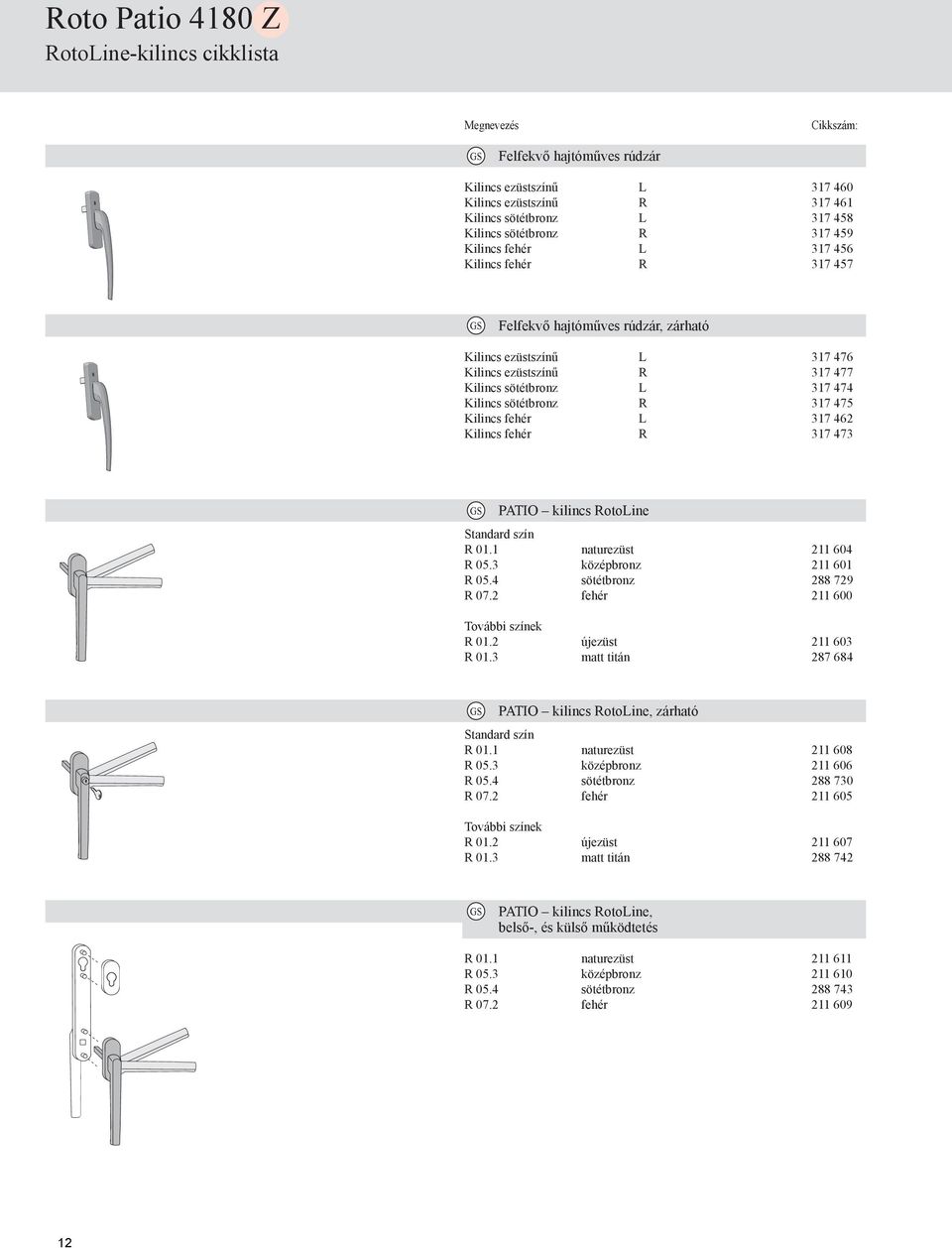

12 Roto Patio 410 Z RotoLine-kilincs cikklista Megnevezés Cikkszám: G Felfekvő hajtóműves rúdzár Kilincs ezüstszínű L Kilincs ezüstszínű R Kilincs sötétbronz L Kilincs sötétbronz R Kilincs fehér L Kilincs fehér R G Felfekvő hajtóműves rúdzár, zárható Kilincs ezüstszínű L Kilincs ezüstszínű R Kilincs sötétbronz L Kilincs sötétbronz R Kilincs fehér L Kilincs fehér R G PATIO kilincs RotoLine tandard szín R 01.1 naturezüst R 05.3 középbronz R 05.4 sötétbronz R 07.2 fehér További színek R 01.2 újezüst R 01.3 matt titán G PATIO kilincs RotoLine, zárható tandard szín R 01.1 naturezüst R 05.3 középbronz R 05.4 sötétbronz R 07.2 fehér További színek R 01.2 újezüst R 01.3 matt titán G PATIO kilincs RotoLine, belső-, és külső működtetés R 01.1 naturezüst R 05.3 középbronz R 05.4 sötétbronz R 07.2 fehér

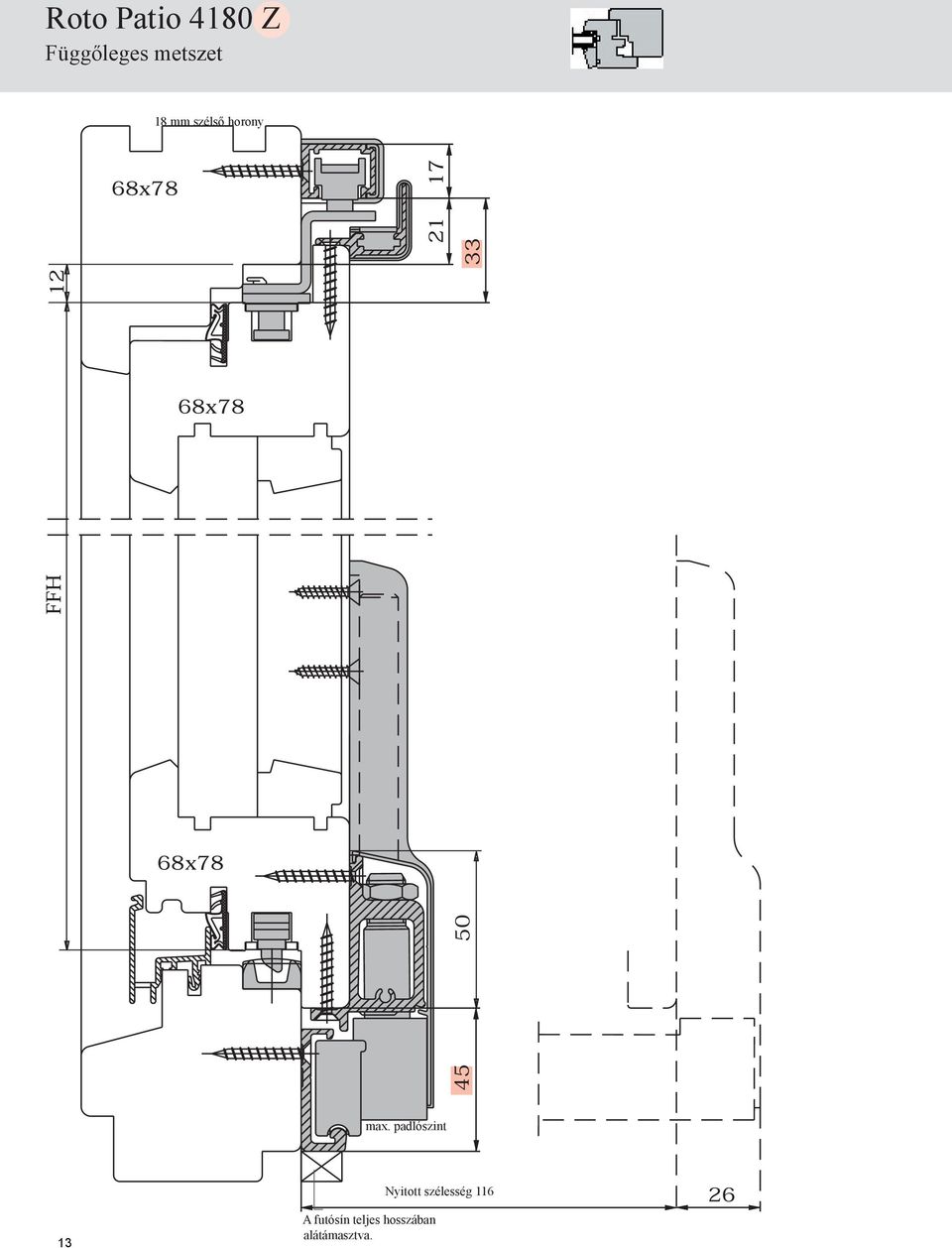

13 Roto Patio 410 Z Függőleges metszet 1 mm szélső horony 6x7 50 FFH 12 6x7 6x max. padlószint 13 A futósín teljes hosszában alátámasztva. Nyitott szélesség

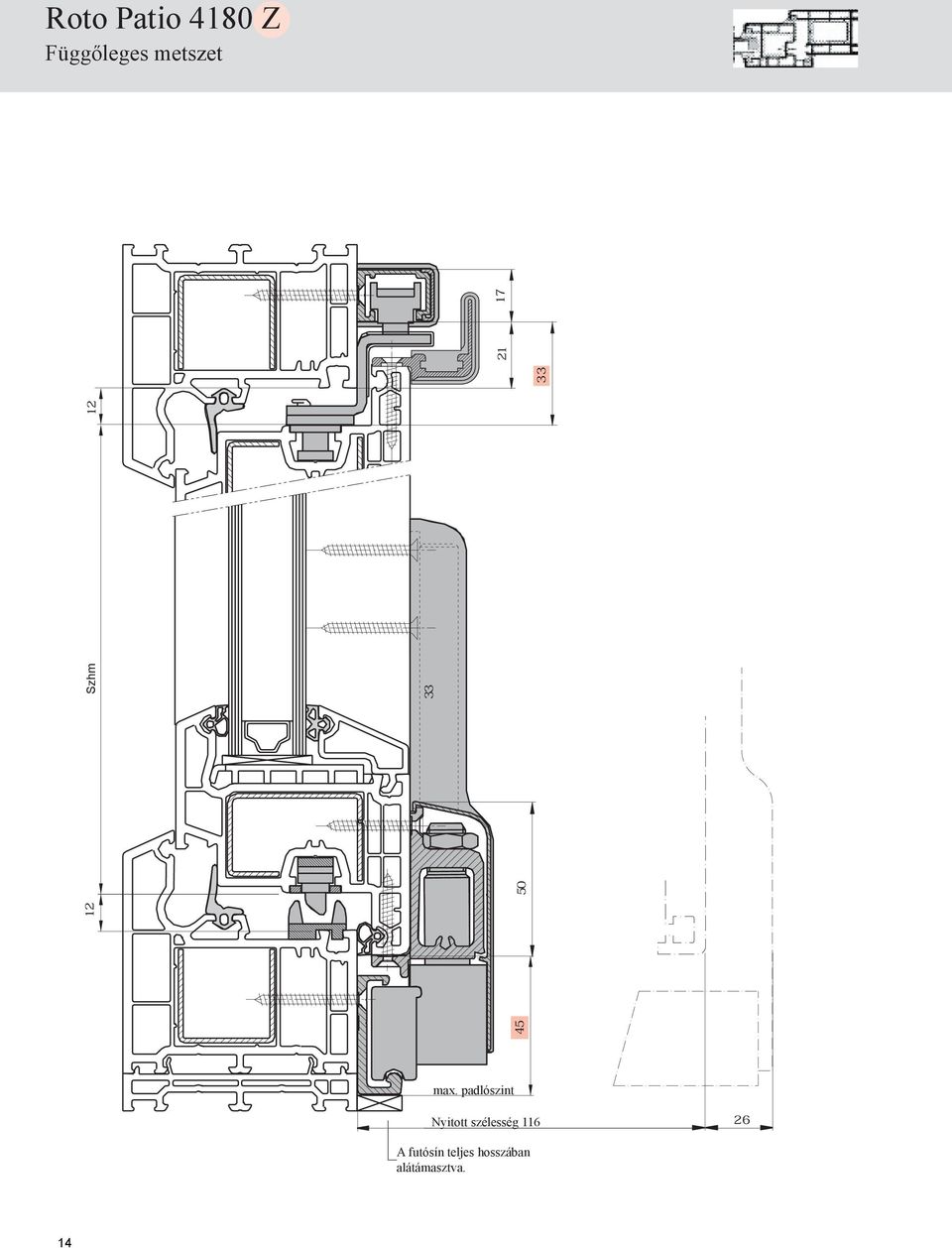

14 Roto Patio 410 Z Függőleges metszet zhm max. padlószint Nyitott szélesség A futósín teljes hosszában alátámasztva. 14

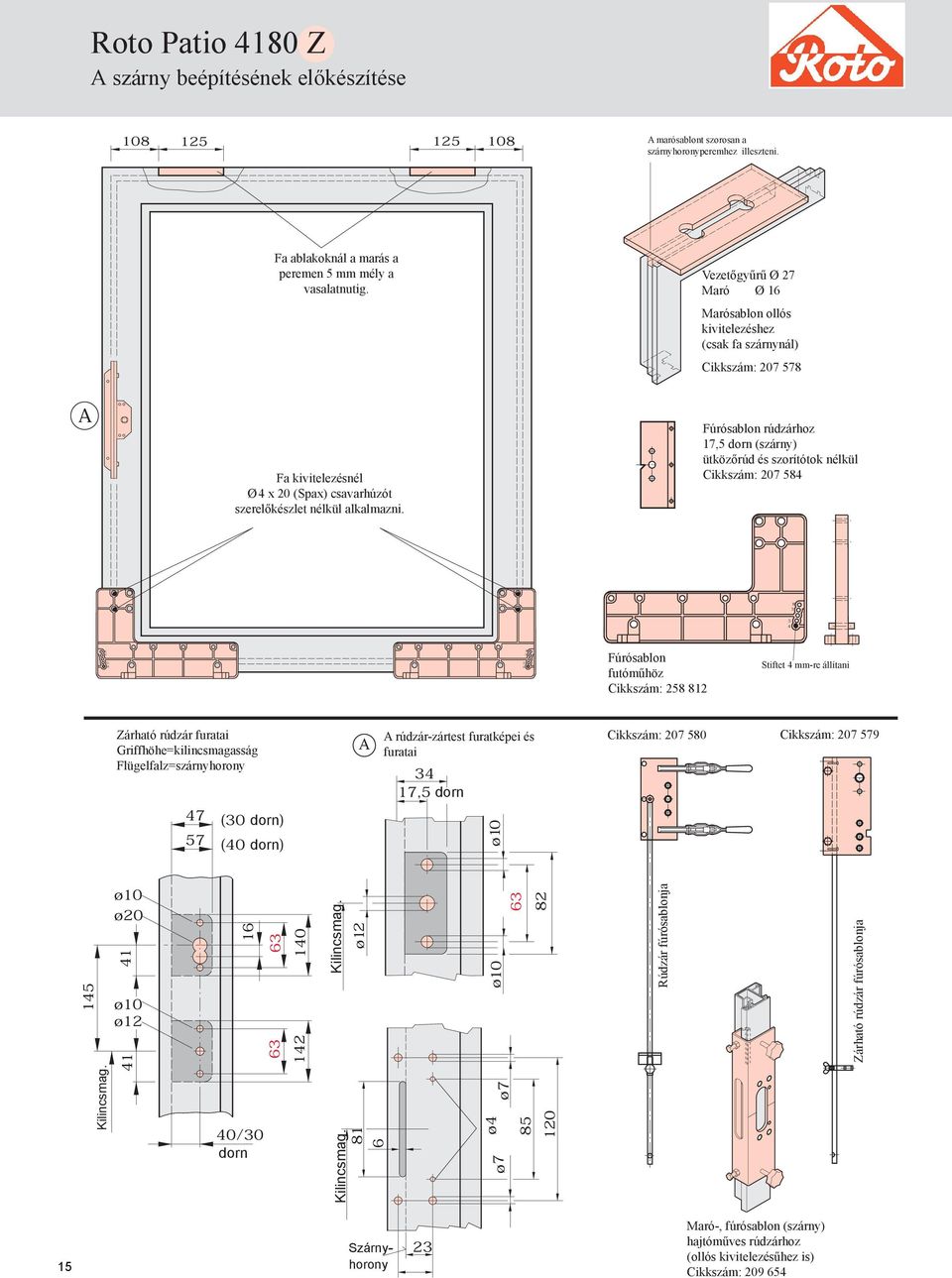

15 7 4 5 Roto Patio 410 Z A szárny beépítésének előkészítése A marósablont szorosan a szárnyhoronyperemhez illeszteni. Fa ablakoknál a marás a peremen 5 mm mély a vasalatnutig. Vezetőgyűrű Ø 27 Maró Ø 16 Marósablon ollós kivitelezéshez (csak fa szárnynál) Cikkszám: A Fa kivitelezésnél Ø 4 x 20 (pax) csavarhúzót szerelőkészlet nélkül alkalmazni. Fúrósablon rúdzárhoz 17,5 dorn (szárny) ütközőrúd és szorítótok nélkül Cikkszám: Fúrósablon futóműhöz Cikkszám: tiftet 4 mm-re állítani Zárható rúdzár furatai Griffhöhe=kilincsmagasság Flügelfalz=szárnyhorony A A rúdzár-zártest furatképei és furatai 34 17,5 dorn Cikkszám: Cikkszám: (30 dorn) (40 dorn) ø 145 ø ø20 41 ø ø12 Kilincsmag /30 dorn Kilincsmag. ø12 Kilincsmag ø7 ø4 ø7 ø Rúdzár fúrósablonja Zárható rúdzár fúrósablonja 15 zárnyhorony 23 Maró-, fúrósablon (szárny) hajtóműves rúdzárhoz (ollós kivitelezésűhez is) Cikkszám:
16 Roto Patio 410 Z A vasalatelemek szerelése Az állandó vasalatelemek szerelése 30 felső rúdzároldali 30 Javasolt beépítési sorrend Állandó, 00 mm-es kilincsmagasságú kivitelezés 1. arokváltó GOL szerelése. 2. arokváltó GUL szerelése. 3. Rúdzárat beilleszteni, a kilincs felett helyét bejelölni, egyik szélét fent levágni majd beépíteni. 4. arokváltó OL szerelése. 5. arokváltó UL szerelése. 6. Középzárót függőlegesen beilleszteni, a kilincs felett helyét bejelölni, egyik szélénél levágni majd beépíteni.(centro-s kivitelezés). 6a. Középzárót függőlegesen beilleszteni, a kilincs alatt helyét bejelölni, egyik szélénél levágni majd beépíteni.(nt-s kivitelezés). 7. Középzárót vízszintesen felül a GOL sarokváltóhoz illeszteni, az OL széléig levágni, egyik szélét a középzáróig levágni majd beépíteni.. A középzárót vízszintesen alul az UL sarokváltóhoz illeszteni, egyik oldalát a kilincsig levágni majd beépíteni a alul GOL 1 Konstans rúdzár felül alul 7 Hajtóműves rúdzár konstans rúdzárrésze 4 OL A kilincs középső rözítését a beépítés során így oldja fel és a kilincset ebben a helyzetben illessze be. 6a 255 alul 6 Levágásnál a jelölésekre ügyelni Figyelem: mm-es zhsz-nél az építőelemet 434-re vízszintesen a jelölés szerint vágja le és építse be. 255 GUL 2 5 UL 255 Középzáró 434 Előlap hossza=zhsz alsó rúdzároldali 30 Előlap Tolórúd 27 Hossz zhsz Furat 4,5 30 felső rúdzároldali 30 Középső / változtatható vasalatelemek szerelése 255 GOL OL 255 Javasolt beépítési sorrend Középső/ változtatható Középső/változtatható hajtóműves rúdzár rúdzárrésze 1. A szárny közepét bejelölni (mind a 4 oldalon). 2. arokváltó GOL szerelése. 3. arokváltó GUL szerelése. 4. A rúdzárat a kilincs közepének megjelölésével a szárny közepére illeszteni, mindkét oldalát levágni majd beépíteni 5. arokváltó OL szerelése. 6. arokváltó UL szerelése. 7. A középzárót függőlegesen a kilincs közepének megjelölésével beilleszteni, mindkét oldalát levágni majd beépíteni.. A középzárót vízszintesen a kilincs közepének megjelölésével a szárny közepére illeszteni, mindkét oldalát levágni majd beépíteni es zhsz-nél vegye figyelembe a fenti útmutatót es zhsz-nél egyik oldalánál a kilincs hosszáig levágni alul GUL felül alul Levágásnál a jelölésekre ügyelni. A kilincs középső rözítését a beépítés során így oldja fel és a kilincset ebben a helyzetben illessze be UL alul alsó rúdzároldali

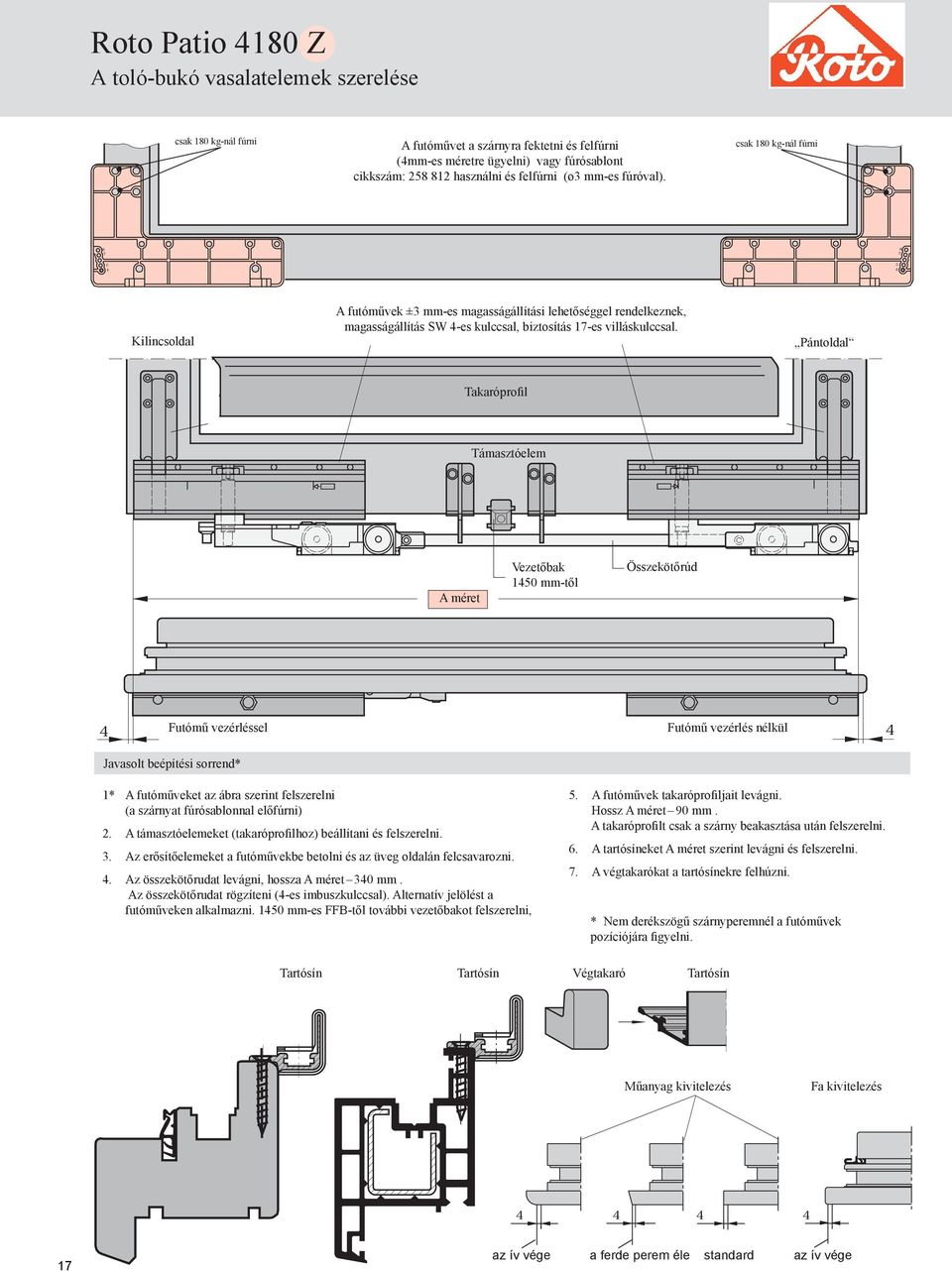

17 4 5 7 Roto Patio 410 Z A toló-bukó vasalatelemek szerelése csak 10 kg-nál fúrni A futóművet a szárnyra fektetni és felfúrni (4mm-es méretre ügyelni) vagy fúrósablont cikkszám: használni és felfúrni (ø3 mm-es fúróval). csak 10 kg-nál fúrni Kilincsoldal A futóművek ±3 mm-es magasságállítási lehetőséggel rendelkeznek, magasságállítás W 4-es kulccsal, biztosítás 17-es villáskulccsal. Pántoldal Takaróprofil Támasztóelem A méret Vezetőbak 1450 mm-től Összekötőrúd 4 Futómű vezérléssel Futómű vezérlés nélkül 4 Javasolt beépítési sorrend* 1* A futóműveket az ábra szerint felszerelni (a szárnyat fúrósablonnal előfúrni) 2. A támasztóelemeket (takaróprofilhoz) beállítani és felszerelni. 3. Az erősítőelemeket a futóművekbe betolni és az üveg oldalán felcsavarozni. 4. Az összekötőrudat levágni, hossza A méret 340 mm. Az összekötőrudat rögzíteni (4-es imbuszkulccsal). Alternatív jelölést a futóműveken alkalmazni mm-es FFB-től további vezetőbakot felszerelni, 5. A futóművek takaróprofiljait levágni. Hossz A méret 90 mm. A takaróprofilt csak a szárny beakasztása után felszerelni. 6. A tartósíneket A méret szerint levágni és felszerelni. 7. A végtakarókat a tartósínekre felhúzni. * Nem derékszögű szárnyperemnél a futóművek pozíciójára figyelni. Tartósín Tartósín Végtakaró Tartósín Műanyag kivitelezés Fa kivitelezés az ív vége a ferde perem éle standard az ív vége

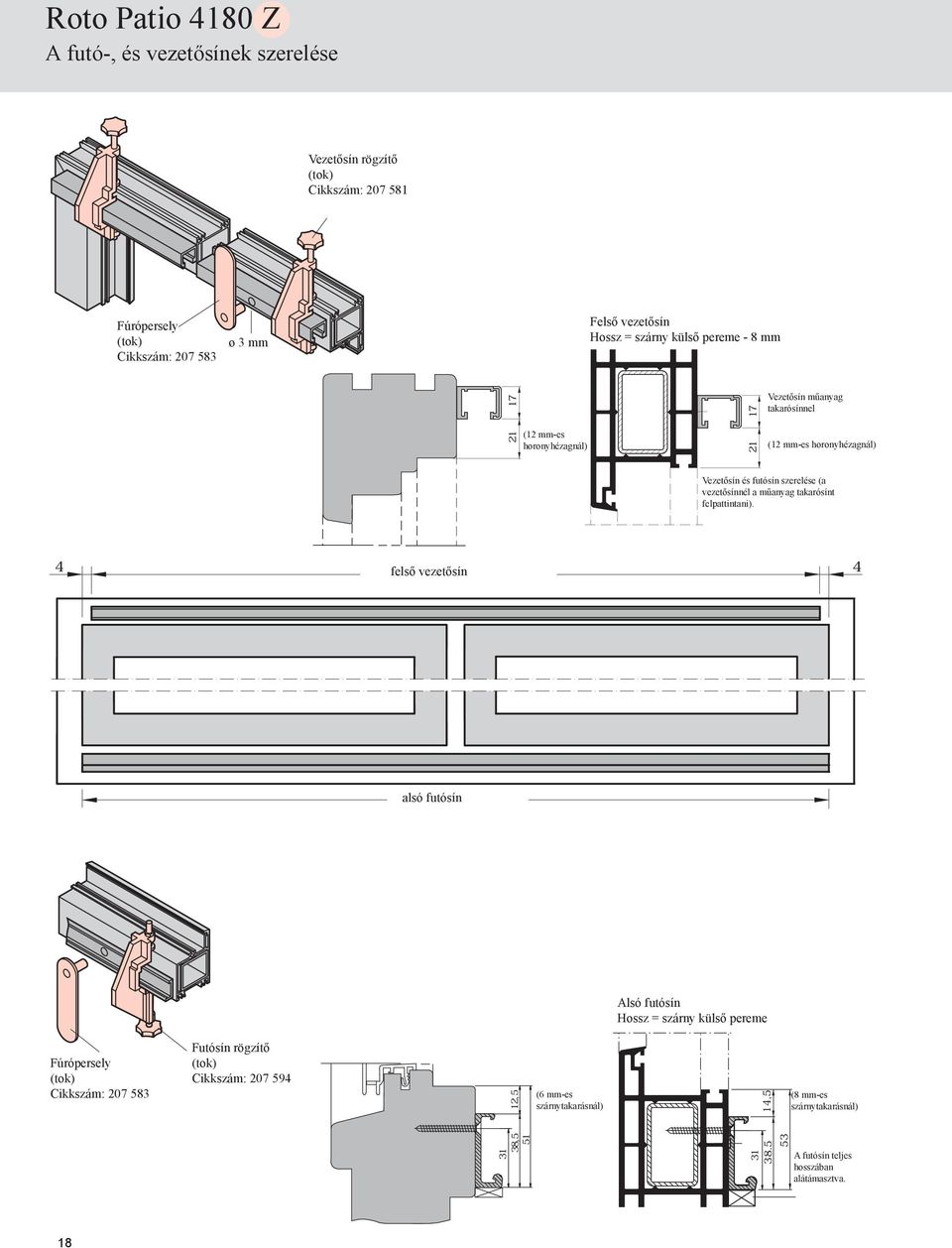

18 Roto Patio 410 Z A futó-, és vezetősínek szerelése Vezetősín rögzítő (tok) Cikkszám: Fúrópersely (tok) Cikkszám: ø 3 mm Felső vezetősín Hossz = szárny külső pereme - mm (12 mm-es horonyhézagnál) Vezetősín műanyag takarósínnel (12 mm-es horonyhézagnál) Vezetősín és futósín szerelése (a vezetősínnél a műanyag takarósínt felpattintani). 4 felső vezetősín 4 alsó futósín Alsó futósín Hossz = szárny külső pereme Fúrópersely (tok) Cikkszám: Futósín rögzítő (tok) Cikkszám: ,5 (6 mm-es szárnytakarásnál) 14,5 ( mm-es szárnytakarásnál) , A futósín teljes hosszában alátámasztva. 1
19 Roto Patio 410 Z NT Záródarabok B zhsz zhsz zhsz zhsz zhsz * 920 Balos kivitelezés, a jobbos kivitelezés ennek tükörképe zárási irány Állandó kilincsmagasság GOL OL FFB FFB FFB FFB FFB * állandó kilincsmag *zhsz mm rúdzárhosszabbítóval 1393 kilincsmag. 00 mm 93zhs GUL vezérlőlap UL 152 horonyhézag ,5 zhsz zhsz zhsz zhsz zhsz * 920 B Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Középső / változtatható kilincsmagasság záródarab 50 15,5 zárócsap horonyhézag 12 kilincsmag. 00 mm GOL GUL zárási irány rúdzár közepe (horonyhézagra ügyelni) záródarab vezérlőlap OL szárny közepe UL Az ábrázolt záródarab-méretek csak az alábbi rúdzár-, és középzáróméreteknél érvényesek: Rúdzárméret 90 Függőleges középzáró mérete 90 Rúdzárméret 1490,190 Függőleges középzáró mérete 1490,190 horonyhézag ,5 zhsz zhsz zhsz zhsz zhsz * 920

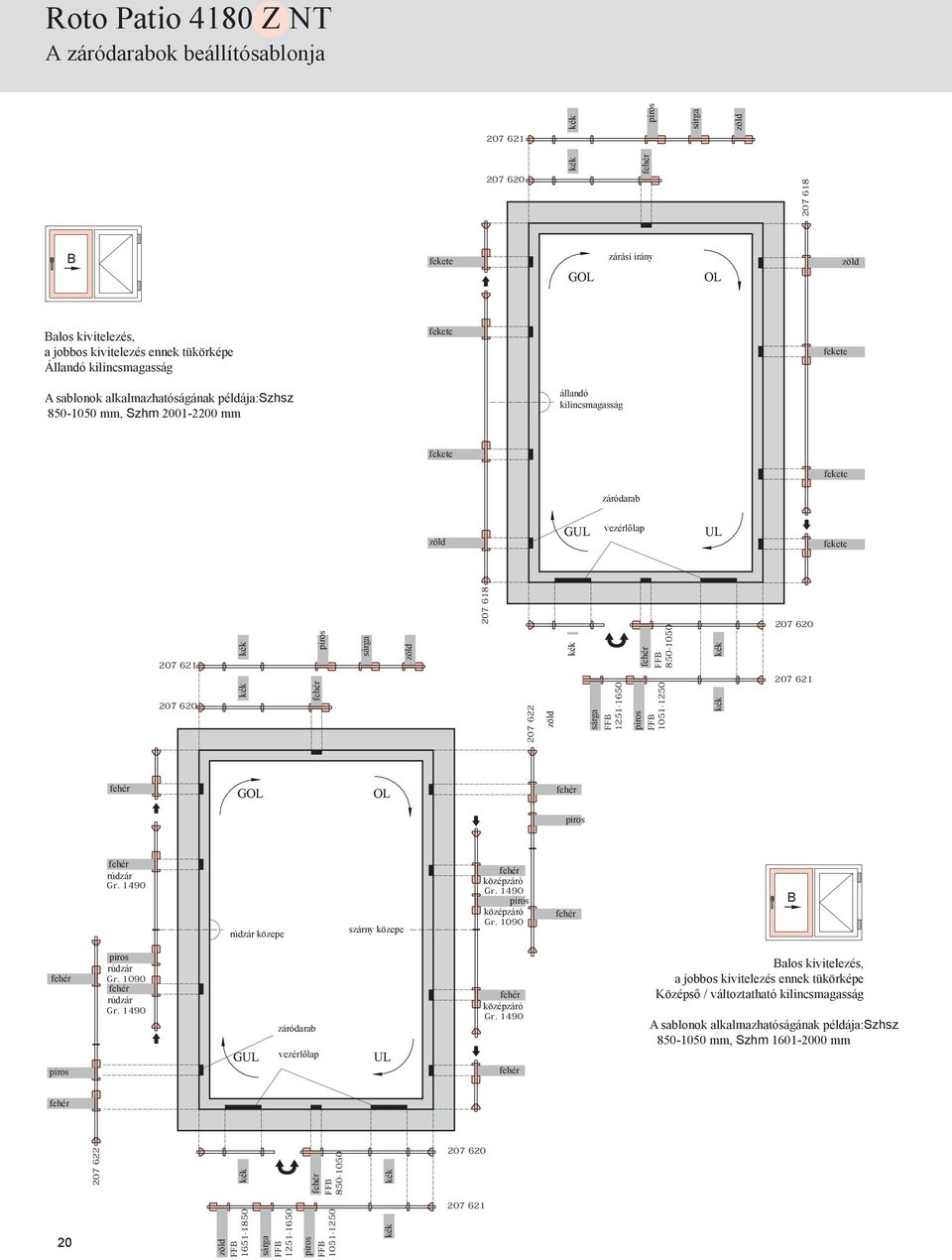

20 Roto Patio 410 Z NT A záródarabok beállítósablonja B kék piros sárga zöld kék fehér fekete GOL zárási irány OL zöld Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Állandó kilincsmagasság fekete fekete A sablonok alkalmazhatóságának példája:zhsz mm, zhm mm állandó kilincsmagasság fekete fekete záródarab zöld GUL vezérlőlap UL fekete kék kék piros fehér sárga zöld kék zöld FFB sárga FFB fehér FFB piros FFB kék kék fehér GOL OL fehér piros fehér rúdzár Gr rúdzár közepe szárny közepe fehér középzáró Gr piros középzáró Gr. 90 fehér B fehér piros piros rúdzár Gr. 90 fehér rúdzár Gr GUL záródarab vezérlőlap UL fehér középzáró Gr fehér Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Középső / változtatható kilincsmagasság A sablonok alkalmazhatóságának példája:zhsz mm, zhm mm fehér kék fehér FFB kék zöld FFB sárga FFB piros FFB kék
21 , Z 137,5 137,5 Méret X ,5 Méret X zhsz zhsz-1 A ,75 Roto Patio 410 Z NT Középső /változtatható záródarab pozíció 2-szárnyú Méret X -12 Méret X -12 Műa. zhsz - 1 / Fa zhsz - 4 OR GOR zhsz Méret X Az ábrázolt záródarab-méretek csak az alábbi rúdzár-, és középzáró méreteknél érvényesk: Rúdzár mérete 90 Függőleges középzáró mérete 90 Rúdzár mérete 1490 Függőleges középzáró mérete 1490 A tok középső jelölése zárny közepe vezérlőlap UR GUR GUL vezérlőlap UL zhsz + 12 zhsz + 12 RFB = tokhoronyszélesség C nézet 2 tolószárny (jobbos+balos) rögzített tokosztó nélkül zárnyperem tolási iránya FFK Kilincsmag. = zhm 2 rúdzároldal GOL OL FFK stulpos szárny FFK alázáródó szárny FFK hornyhézag 12 rúdzár közepe Zárócsapok középső állásban (középen rögzítve) 15,5 Z nézet műanyag Alternatíva Záródarab (IL) A- 9: A-13: alátéttel az NT-Programból 7, FFK stulpos szárny FFK alázáródó szárny 12 horonyhézag Záródarab 50 zárócsap mm RFH = tokhoronymagasság zhm 2 Z nézet fa 12 mm zhsz A - 9 FFK stulpos szárny FFK alázáródó szárny
22 ,5 Méret X 137, , ,5 Méret X Záródarab 15,5 C nézet 2 tolószárny (jobbos+balos) rögzített tokosztó nélkül 50 Roto Patio 410 Z NT Állandó záródarab-pozíciók 2-szárnyú 12 horonyhézag Méret X -12 Méret X -12 Műa.. zhsz - 1 / Fa zhsz - 4 OR GOR GOL OL FFK stulpos szárny FFK alázáródó szárny zhsz Méret X Rúdzároldal vezérlőlap UR GUR GUL vezérlőlap UL zhsz + 12 zhsz + 12 RFB = tokhoronyszélesség Zárócsapok középső állásban (középen rögzítve) zárás tulpos szárny tolási irány FFK FFK zárnyhorony 12 Kilincsmag. 00 Rúdzároldal Z nézet műanyag FFB - 1 A - 13 FFK tulpos szárny FFK alázáródó szárny Alternatíva Záródarab (IL) A- 9: A-13: alátéttel az NT-Programból 95 FFB-1 19,75 7, RFH = tokhoronymagasság Z nézet fa 12 mm FFB A - 9 FFK stulpos szárny FFK alázáródó szárny
23 Roto Patio 410 Z Zárható rúdzár / a cilinderek szerelése Zárható rúdzár Vízszintes metszet horonyhézag 34 12,3 vasalattengely 26 peremszélesség 30 Dorn ø horony A cilinderek szerelése 1. A rúdzár zárját középső állásba hozni 2. Az előszerelt csavarmenetet (Bk 2,5-es imbusszal) kicsavarni míg a cilinder helye szabaddá nem válik. 3. Cilindert betolni. 4. A csavarmenetet ütközésig becsavarni. Imbusz Bk 2,5 M5x30-as csavarmenet (40-es horonynál M5x40-es csavarmenet) 23
24 Roto Patio 410 Z A vezérlőtuskó és az ütközőelem szerelése 1. A vezérlőtuskót és az ütközőelemet lent a futósínbe betolni. 2. A vezérlőtuskót 1 csavarral a megadott méret alapján felszerelni. Figyelem: A vezérlőtuskó helye meghatározza a szélső horonyhézagot. Ügyeljen arra, hogy a tok és a szárny közötti horonyhézag mindkét szélen azonos legyen! zárnytakarás 19 zárnytakarás Vezérlőtuskó Futósín 3. Az ollókat (műanyag) és az ütközőelemet felül a vezetősínbe betolni. Mindkét ollót (műanyag fekete) egymás után a vezetősínbe betolni(a külső harmad közepéig). Vezetősín Felső ütközőelem Olló 4. Az alsó és felső ütközőelemet a szárny szélső helyzetéhez beállítani és imbuszcsavarral rögzíteni. Felső ütközőelem Alsó ütköző gumiborítással 24
25 Roto Patio 410 Z A tolószárny fel-, és leszerelése / utánállítás A szárny be-, és kiakasztása Az ollót kiakasztani zállítás biztosítás: A toló-bukó vasalatok tehermentesítése érdekében a felső és alsó horonyban szállítóéket kell alkalmazni. Magasság állítás W 4 W 17 ±3 mm padlószint A szárny beakasztása és utánállítása 1. A szárnyat a futósínbe helyezni, srégre állítani. 2. A működtető kilincset vízszintesre állítani (bukóállás). 3. Az ollócsapot az ollóba (a lyukba) pattintani. 4. Az ütközőelemet fent és lent utánállítani és rögzíteni. A szárny utánállítása Tolóirányú párhuzamosságot ellenőrizni, ill. beállítani: Az összekötőrúd rögzítőcsavarát a vezérléses futóművön meglazítani, a szárny párhuzamosságát beállítani és a csavart újra meghúzni. A funkció ellenőrzése után a vezérlőtuskót mindkét csavarral meghúzni. Kiakasztás 1. Az ajtót tolóállásba hozni. 2. A csavarhúzó beillesztésével az oldalsó ollólyukakról az ollót leemelni. Figyelem!A szárnyat 2 embernek kell tartania. 3. Az ollókarokat az ollóból kihúzni. 4. Az ajtót srégre állítani és a futósínből kiemelni. W 4 25 Futómű vezérléssel Futómű vezérlés nélkül
26 Roto Patio 410 Z Karbantartási-, és használati útmutató 26
27 Az Ön ablakai/ erkélyajtói magas minőségű Roto Patio 4150 Z toló-bukó vasalattal felszereltek. A vasalat funkciójának zavartalan és tartós biztosítása érdekében az alábbi karbantartási munkálatokat ill. ellenőrzéseket kell elvégezni: Minden vasalatelemet szabadítson meg vízkő-, cementés habarcsszennyeződésektől, hogy megakadályozza a vasalatok blokkolása által keletkező funkciós zavarokat. A futósínt (alul) mindig tisztán kell tartani. Minden mozgó elemet és zárási pontot legalább évente egyszer be kell olajozni vagy zsírozni. Csak savmentes olajat vagy zsírt használjon! Különösen: Az ollószerket csúszkáit és a vezetősínt. A futómű vezérlőkarját és a vezérlőtuskót. A záródarabokat és a zárócsapokat. A szárny szorítónyomásának beállítása: a csapok állításával lehet a szorítónyomást változtatni. 1. Zárt állapot 2. Bukóállás 3.Tolóállás Zárás megszakítás nélkül Zárás megszakítással A toló-bukó vasalatok beállítási-, illetve utánállítási munkálatait csak szakember végezhti el! Roto Patio 410 Z A csapok kivitelezési változatai Excenter csapok Roto-rövidítés: E Állítható szorítónyomású csapok. Nyomás ±0, mm ±1,5 mm Állítható gombafejes csapok Roto-rövidítés: V Magasság-, és szorítónyomás állíthatóságú biztonsági gombafejes csapok. 27 Nyomás ±0, mm
28 Roto Patio 410 Z Centro Vasalat-áttekintés, balos kivitelezés 410 Z-nél a sínkészlet tartalmazza G G 1 7 7a 4 G G 3. Tolóállás Záráskor nem húz be 2. Bukóállás Automatikus behúzás záráskor a 1. Zárt állapot G G 2 7 7a 9 9 G G 11 G 11 G G 2
29 Roto Patio 410 Z Centro Cikklista Megnevezés Cikklista: Megnevezés Cikkszám: G Alapkészlet 9 mm-es vasalattengelyű kivitelezés Balos alapkészlet Jobbos alapkészlet mm-es vasalattengelyű kivitelezés Balos alapkészlet Jobbos alapkészlet G Biztonsági alapkészlet 9 mm-es vasalattengelyű kivitelezés Balos alapkészlet Jobbos alapkészlet mm-es vasalattengelyű kivitelezés Balos alapkészlet Jobbos alapkészlet Alapkészlet tartalma: 1 futómű vezérléssel 1 futómű vezérlés nélkül 2 sarokváltó felül 2 sarokváltó alul 2 erősítőelem 2 olló 2 támasztóelem ínkészlet (szerelőcsomaggal együtt) kompletten szárnyhoz és tokhoz zín zárnyhoronyszél. Tokprofilmm-ben hossz naturezüst mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm középbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm sötétbronz mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm fehér mm 1930 mm R mm 2230 mm mm 2630 mm mm 3030 mm mm 3430 mm mm 330 mm mm 4130 mm ínkészlet tartalma: 1 futósín 1 vezetősín 1 műanyag takaróprofil 1 tartósín 1 összekötőrúd 1 takaróprofil zerelőcsomag tartalma: 1 ütközőrész alul 2 takaró (erősítőelem) alul 1 ütközőrész felül 2 végtakaró vezetősínhez 1 vezérlőék 2 végtakaró tartósínhez 1 4 arokváltók 1 V-csapos sarokváltókat az alapkészlet tartalmaz 5 Rúdzár Dornméret 17,5 mm Középső/változtatható kilincsmag. zhm mm zhm mm, 1 középzáró zhm mm, 2 középzáró zhm mm, 2 középzáró a Rúdzár Állandó kilincsmag. zhm mm, 2 középzáró zhm mm, 2 középzáró b Rúdzár-építőelem hajtóműves rúdzárhoz Középső/változtatható kilincsmag. zhm mm zhm mm, 1 középzáró zhm mm, 2 középzáró zhm mm, 2 középzáró c Rúdzár-építőelem hajtóműves rúdzárhoz Állandó kilincsmag. zhm mm, 2 középzáró zhm mm, 2 középzáró Zárható rúdzár Dornméret 30 mm Középső/változtatható kilincsmag. zhm mm, 2 középzáró zhm mm, 2 középzáró Dornméret 40 mm Középső/változtatható kilincsmag. zhm mm, 2 középzáró zhm mm, 2 középzáró a Zárható rúdzár Dornméret 30 mm Állandó kilincsmag. zhm mm, 2 középzáró zhm mm, 2 középzáró Dornméret 40 mm Állandó kilincsmag. zhm mm, 2 középzáró zhm mm, 2 középzáró Középzáró, vízszintes (szárnyanként 2 darab) Állandó középzáró-pozíció zhsz mm, 1 középzáró zhsz mm, 1 középzáró zhsz mm, 1 középzáró zhsz mm, 1 középzáró zhsz mm, 1 középzáró
30 Roto Patio 410 Z Centro Cikklista Megnevezés Cikkszám: Megnevezés Cikkszám: 7a Középzáró, vízszintes (szárnyanként 2 darab) Változtatható középzáró-pozíció zhsz mm, 1 középzáró zhsz mm, 1 középzáró zhsz mm, 1 középzáró Középzáró, függőleges (szárnyanként 1 darab) Állandó középzáró-pozíció zhm mm, 2 középzáró zhm mm, 2 középzáró a Középzáró, függőleges (szárnyanként 1 darab) Változtatható középzáró-pozíció zhm mm zhm mm, 1 középzáró zhm mm, 2 középzáró zhm mm, 2 középzáró További elemek Rúdzárhosszabbító 250 mm Biztonsági építőelem 250 mm, 1 középzáró Vezetőbak 1450-es zhsz-től Rúdzárhosszabbító MV 250 mm Tengely mm / 45 mm Vezérlőlap pár Vezérlőlap 4 mm fa Vezérlőlap 12 mm fa, 1 mm horony (2 darab szárnyanként) Vezérlőlap 12 mm fa, 20 mm horony (2 darab szárnyanként) Gromatic chüco MF + (chnicks M+A) chüco A + Gromatic Veka MD / AD réghorony + Plusplan VEKA (rögzített üvegezés) Aluplast Gealan KBE AD Frisoplast 1 erie 9 mm, Knipping KBE MD Trocal alamander Uni Kömmerling V Thyssen AD Thyssen MD + LM / Eurofalz Rehau Roplasto Kömmerling VK + MPF Veka oftline Actual Compress F (Osmo) Compress B (Osmo) Helmitin M Pural P P Kömmerling AV Helmitin C / K alamander MD + alamander L VEKA (fest) F Rehau Rekord /Quadro Gealan Plusplan 3K (AD) Finstral Aluplast Ideal Vezérlőlap pár (folytatás) Deceuninck mb Carat, Compress Rehau Kömmerling M Wavin PAD Roplasto 4K chüco Corona A Trocal Economic Veka-Topline alamander 2D / 3D további profilok igény esetén Záródarabok tandard Centro Program Biztonsági záródarabok Roto WW 11 zerelőkészlet 150kg-os szárnysúlytól További elemek Z Centro 2-szárnyú Megnevezés G Alapkészlet 2-szárnyú Cikkszám: 9 mm-es vasalattengelyű alapkészlet G Alapkészlet 2-szárnyú 13 mm-es vasalattengelyű alapkészlet Alapkészlet tartalma: 1 futómű vezérléssel L 1 futómű vezérlés nélkül L 1 futómű vezérléssel R 1 futómű vezérlés nélkül R 4 erősítőelem 4 olló 4 támasztóelem 2 záródarab 2-szárnyú 4 sarokváltó felül 4 sarokváltó alul Rúdzár 2-szárnyú Dornméret 30 mm Középső/változtatható kilincsmag. zhm mm zhm mm zhm mm zhm mm Dornméret 45 mm Középső/változtatható kilincsmag. zhm mm zhm mm Rúdzár 2-szárnyú profilfüggő profilfüggő Csavarhossz 20 mm Csavarhossz 22 mm Dornméret 30 mm Állandó kilincsmag. zhm mm zhm mm
31 Roto Patio 410 Z Centro Biztonsági záródarab-elhelyezések B zhsz zhsz zhsz zhsz Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Állandó kilincsmagasság Záródarabok állandó kilincsmagasságnál (00 mm) GOL OL állandó kilincsmag Záródarab 14 horonyhézag kilincsmag. 00 mm GUL vezérlőlap UL Figyelem! 1113 mm-es kilincsmagaasságnál 190-es rúdzárméretet alkalmazni Alkalmazási tartomány: FFH mm zárócsap 12 zhsz GOL rúdzár közepe (horonyhézagra ügyelni) GUL vezérlőlap 44 horonyhézag 12 OL UL es FFB-től középső záródarab szárny közepe 137, zhsz zhsz zhsz zhsz Balos kivitelezés, jobbos kivitelezés ennek tükörképe Középső / változtatható kilincsmagasság B 31 hornyhézag , es FFB-től záródarabot középre szerelni zhsz Az ábrázolt záródarab-méretek csak az alábbi rúdzár-, és középzáró méreteknél alkalmazhatók. Rúdzárméret 90 Középzáró, függőleges 90 Rúdzárméret 1490,190 Középzáró, függőleges 1490,190
32 Roto Patio 410 Z Centro tandard záródarab-elhelyezések B zhsz zhsz zhsz zhsz Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Állandó kilincsmagasság 143 Záródarabok állandó kilincsmagasság (00 mm) GOL OL állandó kilincsmag. toló-bukó szárny tolóirány Figyelem! 1113 mm-es kilincsmagasságnál 190-es rúdzárméretet alkalmazni Alkmazási tartomány: FFH mm záródarab zárócsap horonyhézag 12 FFB GOL toló-bukó szárny tolóirány rúdzár közepe (horonyhézagra ügyelni) kilincsmag. 00 mm horonyhézag 12 zárási irány záródarab vezérlőlap vezérlőlap GUL szárny közepe es FFB-től záródarabot középre szerelni OL UL GUL 137, vezérlőlap UL zhsz zhsz zhsz zhsz B Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Középső / változtatható kilincsmagasság A középtől eltérő kilincsmagasság esetén változnak a méretek. Az ábrázolt záródarab-méretek csak az alábbi rúdzár-, és középzáró méreteknél érvényesek: 32 Falzluft , es FFB-től a záródarabot középre szerelni szárny közepe RFB = tokhoronyszélesség FFB Rúdzárméret 90 Középzáró, függőleges 90 Rúdzárméret 1490,190 Középzáró, függőleges 1490,190
33 Roto Patio 410 Z Centro A záródarabok beállítósablonja B Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Állandó kilincsmagasság GOL OL Beállítósablon konstans rúdzárhoz és függőleges középzáróhoz állandó kilincsmag. Beállítósablon konstans felső és alsó középzáróhoz (51-es zhsz-től) GUL UL Beállítósablon konstans vezérlőlaphoz és alsó/felső középzáróhoz (zhsz 50-50) B szárny közepe Balos kivitelezés, a jobbos kivitelezés ennek tükörképe Középső / változtatható kilincsmagasság Jelölést a szárny közepén alkalmazni Beállítósablon GOL rúdzár közepe (horonyhézagra ügyelni) OL szárny közepe (506) GUL szárny közepe UL
34 Roto Patio 410 Z Centro Állandó záródarab-elhelyezés, 2-szárnyú , C nézet 2 tolószárny (jobbos+balos) rögzített tokosztó nélkül FFB Méret X Az ábrázolt záródarab-méretek csak az alábbi rúdzár-, és középzáró méreteknélérvényesek: Rúdzárméret Magasságméret Méret X -12 Méret X OR GOR GOL OL FFK stulpos szárny FFK alázáródó szárny vezérlőlap teuerplatte GUL UR UL GUR 137,5 Méret X 137, ,5 Méret X FFB + 12 FFB + 12 RFB = tokhoronyszélesség stulpos szárny tolóirány FFK FFK rúdzároldal horonyhézag 12 RFH = tokhoronymagasság kilincsmag. 00 rúdzároldal 34
35 Roto Patio 410 Z Centro Középső/változtatható záródarab-elhelyezés, 2-szárnyú FFK stulpos szárny tolóirány x rúdzároldal 149 x x x rúdzár közepe kilincsmag. = zhm 2 FFK horonyhézag 12 Az ábrázolt záródarab-méretek csak az alábbi rúdzár-, és középzáró méreteknél érvényesek: Rúdzárméret 90 Középzáró, függőleges 90 Rúdzárméret 1490 Középzáró, függőleges 1490 Mérethivatkozás a szárny közepén (központi zárszerkezet) X x Zárócsapok középállásban (középen rögzítve) horonyhézag 14 záródarab zárócsap zhm - 22 mm 2 47 zhsz GOL OL FFK alázáródó szárny szárny közepe 5 x GUL vezérlőlap UL 137,5 137,5 x 45 4 zhsz zhm+22 mm 2 FFB + 12 RFB = tokhoronyszélesség zhm - 22 mm 2 47 zhsz OR GOR FFK stulpos középső jelölés a tokon rúdzároldal 5 x vezérlőlap UR GUR ,5 137,5 x zhsz zhm+22 mm 2 zhsz x mm RFH = tokhoronymagasság x zhm 2 C nézet 2 tolószárny (jobbos+balos) rögzített tokosztó nélkül
