1 TERET NYITUNK Roto NT Designo A rejtett bukó-nyíló vasalatrendszer Beépítési útmutató Műanyag ablakokhoz és erkélyajtókhoz Készült: 2006 augusztus. Változtatás joga fenntartva.. oldal / AB 567-1_HU

2 Felelősség kizárása A katalógusban szereplő adatokat gondosan és szakszerűen állítottuk össze. A technikai fejlődéssel, a törvényi előírások változásával, valamint az idő előrehaladtával szükségszerűen változtatások szükségesek. Így kérjük megértésüket, hogy a katalógus tartalmáért és helyességéért nem vállalunk felelősséget. A sokszorosítás és a terjesztés jogát fenntartjuk. Impressum Copyright: August 2006 Roto Frank AG Stuttgarter Straße D Leinfelden-Echterdingen Telefon: Telefax: info@roto-frank.com 2. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

3 Roto NT Tartalom Bevezetés 5 Termékszavatossági előírások 6 Általános tudnivalók 12 Első rész: Cikklista és a vasalatok áttekintése Alap biztonsági fokozatú bukó-nyíló vasalatok áttekintése, cikklista Alap biztonsági fokozatú bukó-nyíló vasalatok, vasalatáttekintés 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ), cikklista es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ), vasalatáttekintés 17 2-es biztonsági fokozatú (WK2) bukó-nyíló vasalatok (DIN V ENV ), cikklista 8 2-es biztonsági fokozatú (WK2) bukó-nyíló vasalatok (DIN V ENV ), vasalatáttekintés 19 Alap biztonsági fokozatú nyíló vasalatok, cikklista 20 Alap biztonsági fokozatú nyíló vasalatok, vasalatáttekintés 21 Bukó vasalat (vágható bukó-nyíló rúdzárral), cikklista 22 Bukó vasalat (vágható bukó-nyíló rúdzárral), vasalatáttekintés 23 Alap biztonsági fokozatú kétszárnyú nyíló / bukó-nyíló vasalatok, cikklista 24 Alap biztonsági fokozatú kétszárnyú nyíló / bukó-nyíló vasalatok, vasalatáttekintés 25 Roto NT kombinációs lehetőségei szárnyperem- / bukó-nyíló rúdzárral 26 Profilfüggő alkatrészek táblázata 27 Második rész: Beépítés és használat Szárny - szárnykeresztmetszet, ablakkilincs - furat / beépítés, sarokpánt beépítés 29 Tok - furásméretek 30 Szárny - a vasalatelemek vágása / beépítése 31 Tok - vasalatelemek beépítése 32 Nyitáshatároló beépítése 39 Sablonok 40 Csavarozás - beépítési útmutató / biztonsági vasalatok 41 Szárny beakasztás / kiakasztás, bukáshatárolás / kiegészítő biztonság 42 Utólagos állítási lehetőségek 44 A zárócsapok beállításának előírásai 45 Karbantartási útmutató 46 Működtetési- és biztonsági előírások műanyag ablakokhoz és erkélyajtókhoz 48 Készült: 2006 augusztus. Változtatás joga fenntartva. 3. oldal / AB 567-1_HU

4 4. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

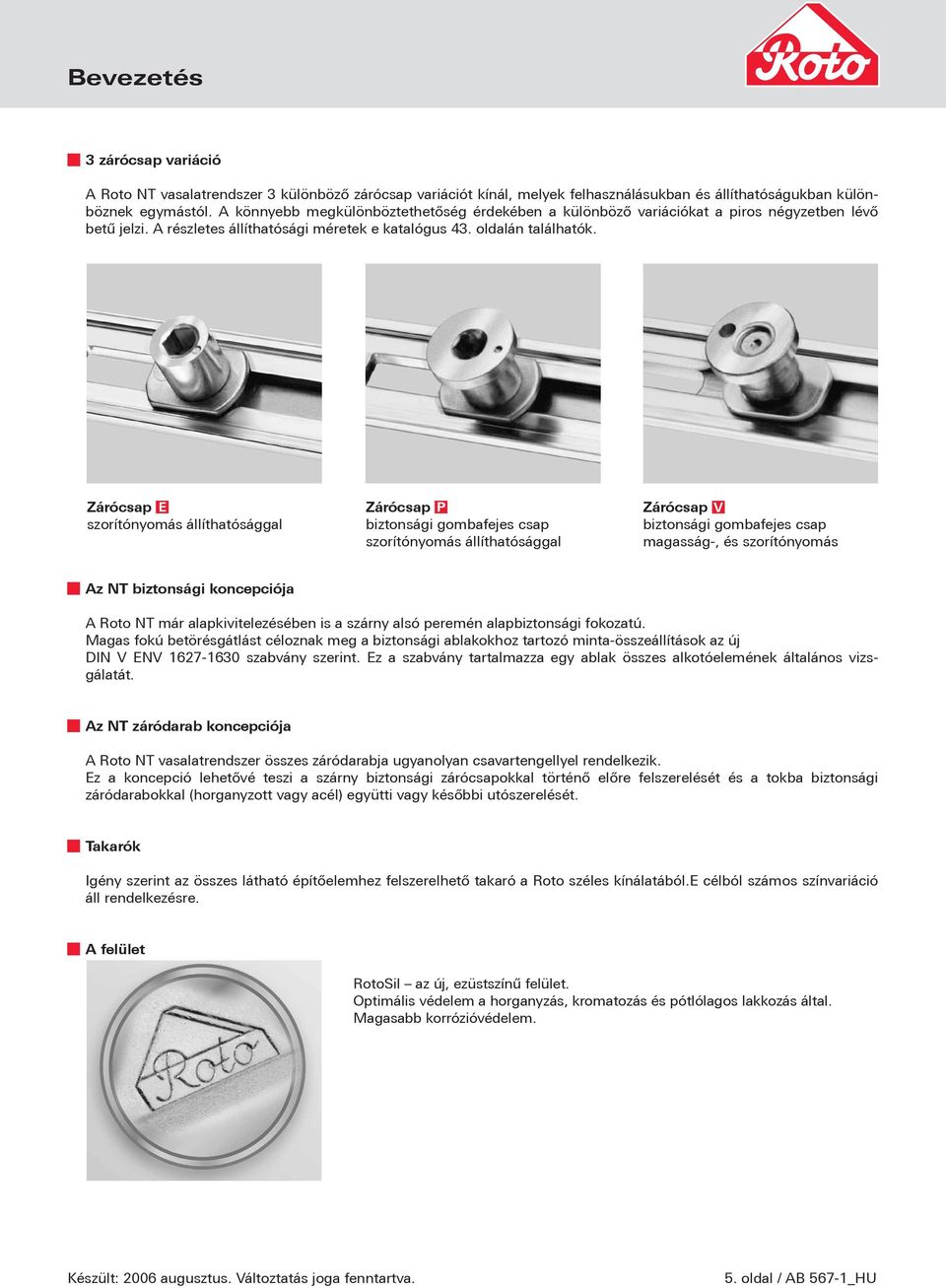

5 Bevezetés 3 zárócsap variáció A Roto NT vasalatrendszer 3 különböző zárócsap variációt kínál, melyek felhasználásukban és állíthatóságukban különböznek egymástól. A könnyebb megkülönböztethetőség érdekében a különböző variációkat a piros négyzetben lévő betű jelzi. A részletes állíthatósági méretek e katalógus 43. oldalán találhatók. Zárócsap E szorítónyomás állíthatósággal Zárócsap P biztonsági gombafejes csap szorítónyomás állíthatósággal Zárócsap V biztonsági gombafejes csap magasság-, és szorítónyomás Az NT biztonsági koncepciója A Roto NT már alapkivitelezésében is a szárny alsó peremén alapbiztonsági fokozatú. Magas fokú betörésgátlást céloznak meg a biztonsági ablakokhoz tartozó minta-összeállítások az új DIN V ENV szabvány szerint. Ez a szabvány tartalmazza egy ablak összes alkotóelemének általános vizsgálatát. Az NT záródarab koncepciója A Roto NT vasalatrendszer összes záródarabja ugyanolyan csavartengellyel rendelkezik. Ez a koncepció lehetővé teszi a szárny biztonsági zárócsapokkal történő előre felszerelését és a tokba biztonsági záródarabokkal (horganyzott vagy acél) együtti vagy későbbi utószerelését. Takarók Igény szerint az összes látható építőelemhez felszerelhető takaró a Roto széles kínálatából.e célból számos színvariáció áll rendelkezésre. A felület RotoSil az új, ezüstszínű felület. Optimális védelem a horganyzás, kromatozás és pótlólagos lakkozás által. Magasabb korrózióvédelem. Készült: 2006 augusztus. Változtatás joga fenntartva. 5. oldal / AB 567-1_HU

6 Roto NT Termékszavatossági előírások Bukó-nyíló vasalatok ablakokhoz és erkélyajtókhoz A termékszavatossági szabályokra vonatkozó törvény alapján a gyártó által meghatározott alábbi információkat kell az ablak-, és erkélyajtószárnyakhoz használt nyíló-, és bukó-nyíló vasalatok alkalmazása során figyelembe venni. Az információk figyelmen kívül hagyása mentesíti a gyártót szavatossági kötelezettségeinek betartása alól. 1. Információ a termékekről és a rendeltetésszerű használat A nyíló-, és bukó-nyíló vasalatok ebben a megfogalmazásban az épületszerkezetek ablakaihoz és erkélyajtóihoz használt nyíló-, és bukó-nyíló vasalatokat jelentik. Ezek használatával az ablakok és erkélyajtók szárnyai egy működtető kar használatával nyíló-, vagy egy ollóalkalmazáson keresztül bukó helyzetbe hozhatók. A nyíló-, és bukó-nyíló vasalatok alkalmazhatók fából, műanyagból, alumíniumból, acélból vagy ezekhez hasonló anyagkombinációkból készült, függőlegesen beépített ablakokhoz vagy erkélyajtókhoz. A hagyományos nyíló-, és bukó-nyíló vasalatok ebben a megfogalmazásban bezárják valamint különböző szellőztetési állásokba hozzák a szárnyakat. Záráskor a tömítés ellenállását kell leküzdeniük. Az ezektől eltérő alkalmazás nem felel meg a rendeltetésszerű használatnak. A betörésgátló ablakok és erkélyajtók a nedves, az agresszív, korróziógátlást igénylő légterű helyiségekbe beépített ablakok olyan vasalatokat igényelnek, melyek az adott környezetnek megfelelnek és különleges eljárással készülnek. A nyitott ablak-, és erkélyajtószárnyak csak lehatároló funkcióval rendelkeznek, nem feladatuk a légzárás, valamint a heves esőzéssel, erős zajjal, hőséggel és betörőkkel szembeni ellenállás. Az erős szél és huzat ebben a megfogalmazásban azt jelenti, hogy a nyitott állásban lévő ablak-, vagy erkélyajtó szárnyak légnyomás ill. légáramlat hatására maguktól és irányíthatatlanul kinyílnak vagy becsukódnak. Az ablakok és erkélyajtók fix nyílási beállítását csak rögzített pótlólagos vasalat beszerelésével lehet elérni. A becsukott és zárt erkélyajtók széllel szembeni ellenállóképessége a mindenkori ablak-, ill. erkélyajtószerkezettől függ. Ha az ablakoknak és erkélyajtóknak a DIN EN (különösen p3 nyomás) szerinti ellenállóképességgel kell rendelkezniük, akkor ezt a vasalatok és a keret anyagának kiválasztásánál már figyelembe kell venni. Általánosságban a nyíló-, és bukó-nyíló vasalatoknak a DIN ös előírásnak kell megfelelniük. Ennek teljesítéséhez megfelelő vasalatösszeállítás, a vasalatok ablakokba és erkélyajtókba történő szakszerű beépítése szükséges. 2. Helytelen használat A nyíló-, és bukó-nyíló vasalatok helytelen - vagyis nem rendeltetésszerű - használata akkor fordul elő: ha a nyitási tartományban a tok és a szárnyak közt akadály képződik, ami a rendeltetésszerű használatot gátolja, ha az ablak-, vagy erkélyajtó szárnyak nem rendeltetésszerűen vagy irányíthatatlanul (pl. szél hatására) olyan mértékben a tokhoz, vagy a falkávához csapódnak, hogy a vasalatok, tokelemek vagy az ablakés erkélyajtó szárnyak egyéb más elemei megsérülnek vagy eltörnek, ill. további sérülések képződhetnek, ha az ablak-, vagy erkélyajtószárnyakra egyéb teher hárul (pl. az ablak-, vagy erkélyajtószárnyakon hintázó gyerekek), ha az ablak-, vagy erkélyajtószárnyak zárásakor a falcban a tok és a szárny közé benyúlnak (balesetveszély). 3. Szavatosság A mindenkori összes vasalat csak a Roto NT vasalatrendszerből állítható össze. A vasalat szakszerűtlen beépítése és/vagy a nem eredeti, ill. nem a gyártó által forgalmazott kiegészítő vasalatok beépítése után nem érvényes a szavatosság. A szakszerű becsavarozáshoz kövessék a Kivitelezési előírások a tartó pántoldali vasalatrészek becsavarozásához fejezetet! - lásd 8-as oldal - kivitelezés - előírások RAL-RG 607/3 és RAL 607/13 szerint. 4. Termékjellemzők 4.1 Maximális szárnytömeg Az egyes vasalatkivitelezésekre vonatkozó maximális szárnytömeget nem lehet túllépni. A legkisebb, megengedett tartóerejű alkatrész határozza meg a maximális szárnytömeget. Alkalmazási diagrammokat és alkatrészhozzárendeléseket kell figyelembe venni (lásd 11-es oldal). 4.2 Szárnyméretek Az alkalmazási diagrammok a megengedett szárnyhoronyszélességek és szárnyhoronymagasságok közti összefüggéseket mutatják be különböző üvegtömegek ill. üvegvastagságok függvényében. Az ezekből adódó szárnyhoronyméretek vagy szárnyalakzatok (magas-, ill. négyszögformák), valamint a maximális szárnytömegek nem túlléphetők. 6. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

7 4.3 A vasalatok beépítése A gyártó előírásai, melyek a vasalatok összeállítását érintik (pl. kiegészítő ollók beszerelése, a vasalatok beépítése betörésgátló ablak vagy erkélyajtó szárnyakba) kötelező érvényűek. 5. A termékek karbantartása A biztonsági vasalatelemeket évente legalább egyszer rögzített helyükön meg kell vizsgálni és kopásukat ellenőrizni. Szükség szerint a rögzítő csavarokat meg kell húzni ill. az egyes részeket ki kell cserélni. Ebből kiindulva a következő karbantartási munkálatokat évente minimum egyszer el kell végezni: Minden mozgó részt és a nyíló-, illetve bukó-nyíló vasalatok mindegyik záró részét be kell zsírozni, működésüket ellenőrizni. Csak olyan tisztító-, és ápoló anyagokat lehet alkalmazni, melyek a vasalatok korrózióvédelmét nem befolyásolják. A vasalatok beállítását - különösen a sarokcsapágy és az ollók területén - valamint a nyíló szárnyak be-, és kiemelésével járó elemek cseréjét szakembernek kell elvégeznie. Az ablakok és erkélyajtók felületkezelése esetén - pl. lakkozás - az összes vasalatot ki kell vonni a kezelés alól, illetve védeni kell a vasalatokat a festéktől. 5.1 A felület minőségének megvédése Az elektrolitikailag felvitt horganyréteg normál levegőhőmérsékleten nem sérül, ha a vasalatok felületén nem képződik kondenzvíz, vagy az átmenetileg képződött kondenzvíz hamar fel tud száradni. A vasalatok felülete minőségének tartós megőrzéséhez és a korrózióvédelemhez a következő pontokat feltétlenül be kell tartani: A vasalatokat illetve a falctereket különösen a beépítés során megfelelően kell szellőztetni, hogy közvetlenül nedvességgel vagy kondenzvízzel ne érintkezzenek. A vasalatok tárolásuk során nem szennyeződhetnek építőanyagokkal (gipsz, cement, stb.). A horonytérben képződő agresszív gázok (pl. hangya-, vagy ecetsav, ammónia, ammóniasavak, fenol, csersav) kondenzvízzel történő érintkezésükkel a vasalatok gyors korróziójához vezetnek. Ez különösen érvényes a tölgyfából vagy a nagy csersavtartalmú fából készült ablakokra vagy erkélyajtókra. Továbbá nem alkalmazhatók savas hatású, illetve a korábban felsoroltakat tartalmazó tömítőanyagok, mivel a tömítőanyaggal történő közvetlen érintkezés vagy a tömítőanyagokból kiváló származékok a felületet közvetlenül károsíthatják. A vasalatok csak enyhe, ph-semleges, higított tisztítóanyagokkal tisztíthatók. Semmiképp sem alkalmazhatók agresszív, savtartalmú tisztítóanyagok vagy a fent felsorolt anyagokat tartalmazó súrolószerek. 6. Információs-, és használati útmutatási kötelezettségek Az információs-, és használati útmutatási kötelezettségek, illetve a karbantartási munkák a termékszavatossági törvény alapján az alábbi dokumentumok állnak rendelkezésre: tervezőknek tervezési dokumentumok kereskedőknek katalógusok gyártóknak beépítési útmutató és műszaki rajzok felhasználóknak karbantartási és tisztítási útmutatók valamint használati útmutató. A nyíló-, és bukó-nyíló vasalatok funkcióinak biztosításához a tervezőknek be kell szerezniük a termékekről az információkat a gyártótól vagy szakkereskedőtől és figyelembe kell venniük ezeket, a kereskedőknek figyelembe kell venniük a termékinformációkat és ezeket, valamint a gyártótól megszerzett beépítési útmutatókat, műszaki rajzokat, karbantartási-, és tisztítási előírásokat kötelesek továbbadni a felhasználóknak, a felhasználók kötelesek a termékinformációkat figyelembe venni és a karbantartási-, és tisztítási előírásokat a gyártótól vagy kereskedőtől beszerezni, majd ezeket a végfelhasználóknak továbbadni. 7. Hasonló vasalatok alkalmazása Az egyes vasalatrendszereken belüli lehetséges variánsok - pl. bukószárnyvasalatok - főleg termékinformációk és rendeltetésszerű használat, termékjellemzők, termékszavatosság, információs-, és használati útmutatási szempontból a rájuk vonatkozó jellemzőkkel veendők figyelembe. Készült: 2006 augusztus. Változtatás joga fenntartva. 7. oldal / AB 567-1_HU

8 L Roto NT Termékszavatossági előírások Beépítési előírások a RAL-RG 607/3 és RAL 607/13 szabványok szerint Beépítési előírások a tartó, pántoldali vasalatalkatrészekhez nyíló-, és bukó-nyíló vasalatokhoz a RAL-RG 607/3 és RAL 607/13 szabványok szerint DFB 607/ /2 szám 1. Általánosságban Az ablakok várható használati idején belüli biztonságos működtetése érdekében nagy jelentősége van a biztonsági, tartó vasalatalkatrészek - mint az ollócsapágy és sarokcsapágy - rögzítésének. Ez főleg igaz a nagyobb szárnytömegű (80 kg feletti) ablakokra, melyek manapság, a funkcionális üvegek alkalmazásával egyre gyakoribbak. Ezek a beépítési előírások az ablakgyártóknak nyújthatnak segítésget és lehetővé teszik a tartó vasalatalkatrészek szükséges rögzítési értékeinek teljesítését. Ez igaz minden olyan nyersanyagra, melyekből az ablakok manapság készülnek. A vasalatok stabilitásáért a vasalatgyártó felel. A vasalatalkatrészek tokba történő rögzítéséért az ablakgyártó kiválasztása után a gyártó felel és az 1-es táblázatban szereplő rendszerértékeket - melyek a szárnytömegtől függenek - kell teljesítenie. Az 1-es táblázatban szereplő értékek mindig az ollócsapágyra vonatkoznak és a jelenlegi gyakorlati tapasztalatok alapján az értékeket csak 10%-kal lehet alulteljesíteni és mindaddig kötelező érvényűek, míg újabb eredmények nem születnek. b) Műanyag ablak 80 kg szárnytömegig a táblázatban szereplő értékek általában teljesülnek, ha jó minőségű csavarokat alkalmaznak és a profilba történő rögzítésük legalább 2 profilkamrán keresztül történik. Ebben az esetben az első kamra vastagságának legalább 2,8 milliméternek kell lennie. 80 kg-os szárnytömeg felett minden esetben pótlólagos intézkedésekre van szükség - mint pl. rögzítés a műanyagon kívül még a merevítővasba vagy a plusz kamrába. Ha a vasalatgyártó speciális vasalatalkatrészeket ajánl, melyek nem igényelnek pótlólagos rögzítést a merevítővasba vagy a plusz kamrába, akkor a vasalatgyártónak igazolnia kell, hogy elegendő csak a 2 kamrán keresztüli rögzítés (lásd műanyag rajzok). c) Alumínium ablak Alumínium ablakok esetében az értékek teljesülnek, ha a felcsavarozható vasalatalkatrészek esetében a rögzítés a profilkamrán kívül egy plusz sarokösszekötő elemben vagy szegecseléssel történik. Befeszíthető vasalatok esetén a szükséges rögzítési értékeket a vasalatgyártó a profil/rendszergyártóval közösen állapítja meg. Az ablakgyártó a szakszerű beépítésért felel. 2. Gyakorlati alkalmazási előírások Ha a sarokcsapágyat az ollócsapágynak megfelelően rögzítik, a szükséges értékek mindig teljesülnek. a) Fa ablak Fa ablakok esetében a szükséges értékek általában mindig teljesülnek, ha jó minőségű csavarokat a vasalatgyártó méretelőírásai szerint rögzítik (lásd fa rajzok). Kiadó: Gütegemeinschaft Schlösser und Beschläge e. V., Offerstr. 12, Velbert 3.98 L S C HLÖS S E R UND Gütezeichen B E S C HLÄG E 8. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

9 L A vizsgálatok áttekintése DFB 607/ szerint. 1-es táblázat Statisztikai rögzítésvizsgálat felsõ, pántoldali csapágyalkatrészekkel A vizsgálatok áttekintése DFB 607/ szerint A statisztikai vizsgálat végrehajtása felsõ pántoldali csapágyalkatrészekre A vizsgálat felépítése a felsõ pántoldali csapágyalkatrészekre F a táblázat szerint Befogólap Fa Ablak keret Műanyag Vizsgált test Az ollókar furata a húzóerő mérési helye Terhelés 90 -os irányban, nyitott állapotban, ollócsapágy és rögzítés (húzóerõ) tesztelése Szárnytömeg kg-ban Húzóerõ Newton-ban [N] Merevítő Betolt profil elem 2,8 mm 2,8 mm 2,8 mm Alumínium Sarokosszekötés Kiadó: Gütegemeinschaft Schlösser und Beschläge e. V., Offerstr. 12, Velbert 3.98 L S C HLÖS S E R UND Gütezeichen B E S C HLÄG E Készült: 2006 augusztus. Változtatás joga fenntartva. 9. oldal / AB 567-1_HU

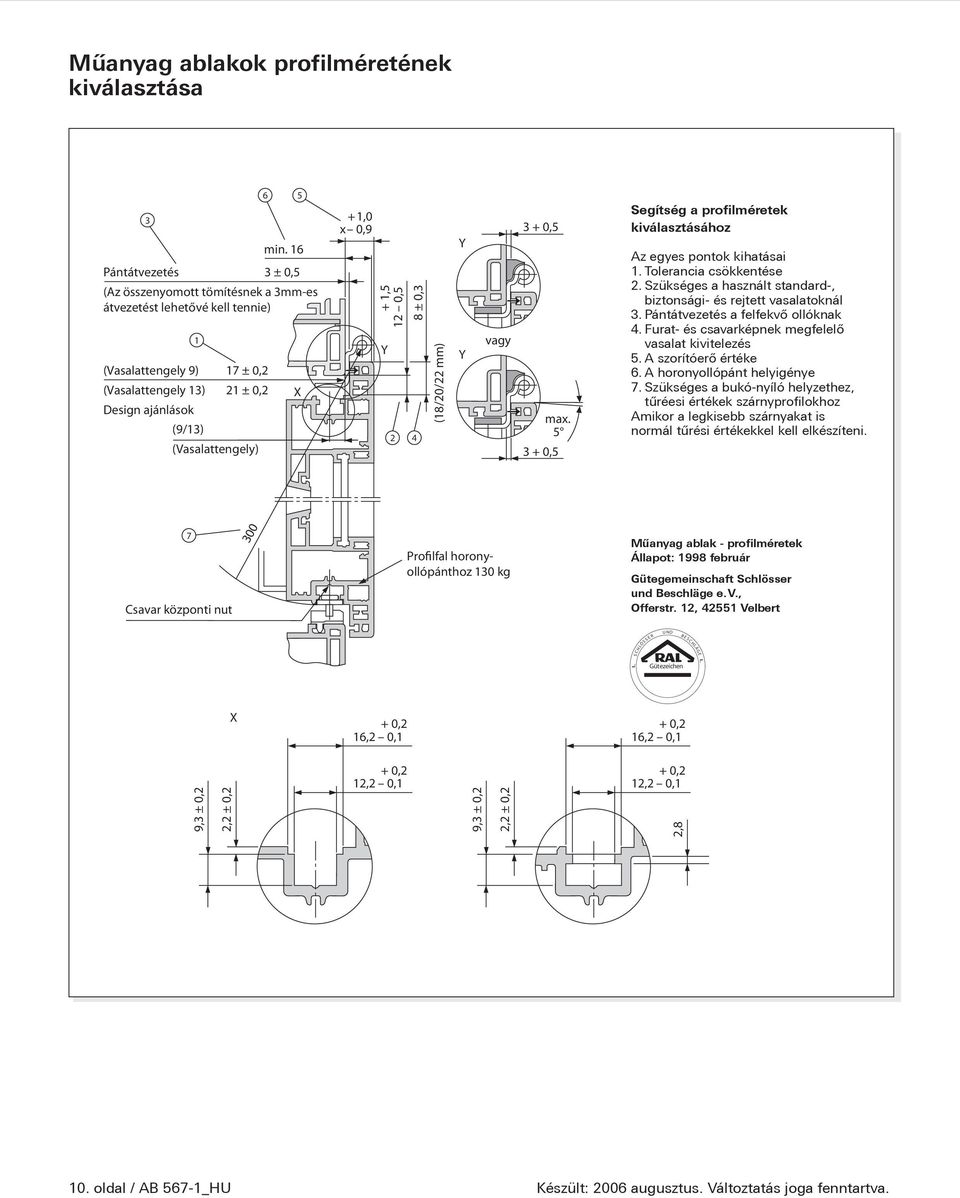

10 L Műanyag ablakok profilméretének kiválasztása 3 Pántátvezetés 3 ± 0,5 (Az összenyomott tömítésnek a 3mm-es átvezetést lehetővé kell tennie) (Vasalattengely 9) 17 ± 0,2 (Vasalattengely 13) 21 ± 0,2 Design ajánlások 1 (9/13) (Vasalattengely) 6 5 min. 16 X + 1,0 x 0,9 + 1,5 12 0,5 Y 8 ± 0,3 2 4 (18/20/22 mm) Y Y vagy 3 + 0,5 max ,5 Segítség a profilméretek kiválasztásához Az egyes pontok kihatásai 1. Tolerancia csökkentése 2. Szükséges a használt standard-, biztonsági- és rejtett vasalatoknál 3. Pántátvezetés a felfekvő ollóknak 4. Furat- és csavarképnek megfelelő vasalat kivitelezés 5. A szorítóerő értéke 6. A horonyollópánt helyigénye 7. Szükséges a bukó-nyíló helyzethez, tűréesi értékek szárnyprofilokhoz Amikor a legkisebb szárnyakat is normál tűrési értékekkel kell elkészíteni. Csavar központi nut Profilfal horonyollópánthoz 130 kg Műanyag ablak - profilméretek Állapot: 1998 február Gütegemeinschaft Schlösser und Beschläge e.v., Offerstr. 12, Velbert S C HLÖS S E R UND B E S C HLÄG E L Gütezeichen X + 0,2 16,2 0,1 + 0,2 16,2 0,1 9,3 ± 0,2 2,2 ± 0,2 + 0,2 12,2 0,1 9,3 ± 0,2 2,2 ± 0,2 + 0,2 12,2 0,1 2,8 10. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

11 Készült: 2006 augusztus. Változtatás joga fenntartva. 11. oldal / AB 567-1_HU

12 Roto NT Általános tudnivalók Pántoldal Designo mm Horonyhézag 18/20 mm Peremszélesség 9/13 mm Vasalattengely A vasalatok működésbiztonsága Termékszavatossági előírások A vasalatok folyamatos működésbiztonságához a következőket kell figyelembe venni: 1. A vasalatelemek szakszerű szerelését a beépítési útmutató szerint. 2. Az elemek szakszerű szerelését az ablakgyártásnál. 3. Az ablakgyártó köteles a karbantartási-, és kezelési útmutatót, valamint a termékszavatossági előírásokat a felhasználó rendelkezésére bocsátani. 4. A teljes vasalat kizárólag csak eredeti ROTO rendszeralkatrészekből állhat. Rendszeridegen alkatrészek alkalmazása a szavatosság megszűnését vonja maga után. A vasalatelemek rögzítése süllyesztett fejű, horganyzott, acél, ezüst-kromatozott 3,5/4,0 x... csavarokkal történik. Betörésgátló ablakok beépítése esetén lefúrás elleni védelemmel ellátott (cilindernél használt) csavarokat ajánlunk. Az ablakgyártónak kell gondoskodni a vasalatelemek kielégítő rögzítésének biztonságáról, adott esetben be kell vonni a csavargyártót is. A biztonsági, tartó vasalatelemek - mint az ollócsapágy és a sarokcsapágy - rögzítésénél a kiszakítási erőknek - az ablaksíkra merőleges erőknek - el kell érniük az alábbi táblázatban megadott értékeket (a kiszakítási erő értéke a szárnytömegtől függ a RAL-RG 607/3 norma szerint). Szárnytömeg kg-ban Húzóerő N*-ban * zulässige Toleranz -10% A megadott értékek az ollócsapágyra vonatkoznak. Érvényesek lehetnek a sarokcsapágyra is, ha a sarokcsapágy rögzítése az ollócsapágynak megfelelő. Agresszív faanyagokok esetén (pl. afzelia, tölgy) a vasalat beszerelésére szolgáló kimarásokat a vasalat beépítése előtt, a vasalatvédelem érdekében, védőlakkal kell lekezelni. Nem szabad savas tömítőanyagokat alkalmazni, melyek a vasalatelemek korróziójához vezethetnek. Az üvegezési technika ékelési előírásait be kell tartani. Termékszavatosság a felelősség kizárása A vasalatgyártó nem szavatol a vasalatok működési zavaráért vagy károsodásáért, valamint az e vasalatokkal felszerelt ablakokért és erkélyajtókért, ha ezek a működési zavarok vagy károsodások a nem megfelelő rendelésre vagy az alkalmazási diagrammok, illetve a beépítési útmutatások figyelmen kívűl hagyására vezethetők vissza. A szavatosság kizárólag eredeti ROTO vasalatelemekre vonatkozik. 12. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

13 Alkalmazási diagrammok Tokszabadméret Szárnyformák korlátozása az itt engedélyezett max. szárnytömeg max. 80 kg Szárnyhoronymagasság (SzHM) mm kg szárnytömeg kg szárnytömeg kg szárnytömeg Szárnyhoronyszélesség (SzHSz) mm ebben a tartományban másodolló szükséges Tok szabadméret* Vasalattengely A Peremmagasság H Peremszélesség B Tok szabadméret X (Nyitási szög 90 ) A H B X *Tok méretek képletek: Vasalattengely 9: Peremmagasság Peremszélesség = Tokszabadméret 90 -os nyitási szögnél Vasalattengely 13: Peremmagasság Peremszélesség = Tokszabadméret 90 -os nyitási szögnél A tokszabadméret 100 -os nyitási szögnél a káva mélység függ.. Készült: 2006 augusztus. Változtatás joga fenntartva. 13. oldal / AB 567-1_HU

14 Alap biztonsági fokozatú bukó-nyíló vasalatok Cikklista Alkalmazási tartomány Szárnyhoronyszélesség mm 1 ) Szárnyhoronymagasság mm Szárnytömeg... max. 80 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15mm 5 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) E E E E E E E E E E Változtatható kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 5 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) ) E E E E E Csappantyúcsap Hibás működtetés gátló szárnyrész Sarokváltó E (ábra nélkül) Sarokváltó P Ollókar lásd táblázat a 27. oldalon 10 Sarokváltó ollóhoz P Sarokpánt L R Sarokcsapágy lásd táblázat a 27. oldalon 13 Többrészes középzáró, vízszintes és függőleges Szárnyhorony- Szárnyhorony- Méret Cikkszám szélesség magasság KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E Másodolló (1200 mm SZHSz-től) Nyitáshatároló szárnyrész (800 mm SZHSz-től) L R Profilfüggő tokrészek: lásd táblázat a 27. / 28. oldalon 16 Bukócsapágy 17 Záródarab 18 Csappantyú 19 Hibás működtetés gátló tokrész 20 Alátét másodollóhoz 21 Nyitáshatároló tokrész (800 mm SzHSz-től) 6 B-Ny sarokváltó P Különleges sarokváltó E (ábra nélkül) (SzHM < 360 vagy SzHSz < 430) Különleges sarokváltó P (SzHM < 360 vagy SzHSz < 430) 8 Ollóelőlap Szárnyhorony- Megnevezés/hossz Cikkszám szélesség ) 250/ ) / / E / E ) 1 ) 1200 mm-es SzHSz-től másodolló 14 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 7 4 ) Sarokváltóval 5 5 ) 8 mm-es kilincstávolság lásd VB 220 árlista 14. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

15 Vasalat áttekintés Roto kilincsek lásd BK 5 katalógus SzHM < 500 mm-ig a bukásszélességet 80 mm-re kell korlátozni! Készült: 2006 augusztus. Változtatás joga fenntartva. 15. oldal / AB 567-1_HU

16 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ) Cikklista Alkalmazási tartomány Szárnyhoronyszélesség mm 1 ) Szárnyhoronymagasság mm Szárnytömeg... max. 80 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 6 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) E E E E E E E E E E Változtatható kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 6 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) ) E ) E E ) E E Csappantyúcsap Hibás működtetés gátló szárnyrész Sarokváltó P B-Ny sarokváltó P Különleges sarokváltó P (SzHM < 360 mm) 8 Ollóelőlap Szárnyhorony- Megnevezés/hossz Cikkszám szélesség ) 250/ ) / / E / E ) 9 Ollókar lásd táblázat a 27. oldalon 10 Sarokváltó ollóhoz P Sarokpánt L R Sarokcsapágy lásd táblázat a 27. oldalon 13 Többrészes középzáró, vízszintes Szárnyhorony- Méret Cikkszám szélesség KU 1 P KU 1 P Többrészes középzáró, függőleges Szárnyhorony- Méret Cikkszám magasság P P P KU 1 E P KU 1 E P KU 1 E P KU 1 E KU 1 E P KU 1 E KU 1 E P KU 1 E KU 1 E P KU 1 E KU 1 E KU 1 E P Másodolló (1200 mm SZHSz-től) Nyitáshatároló szárnyrész (800 mm SZHSz-től) L R Fúráselleni védelem Profilfüggő tokrészek: lásd táblázat a 27. / 28. oldalon 18 Bukócsapágy (13 mm-es vasalattengely) 18a Acél bukócsapágy (9 mm-es vasalattengely) 19 Záródarab 20 Biztonsági záródarab (13 mm-es vasalattengely) 20a Acél biztonsági záródarab (9 mm-es vasalattengely) 1 ) 1200 mm-es SzHSz-től másodolló 15 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 7 4 ) Sarokváltóval 5 5 ) SzHSz <310 esetén a szerelőklipszet el kell távolítani 6 ) 8 mm-es kilincstávolság lásd VB 220 árlista 16. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

17 Vasalat áttekintés WK a a Roto kilincsek lásd BK 5 katalógus a 20 20a 24 SzHM < 500 mm-ig a bukásszélességet 80 mm-re kell korlátozni! 21 Csappantyú 22 Hibás működtetés gátló tokrész 23 Alátét másodollóhoz 24 Nyitáshatároló tokrész (800 mm SzHSz-től) Készült: 2006 augusztus. Változtatás joga fenntartva. 17. oldal / AB 567-1_HU

18 2-es biztonsági fokozatú (WK 2) bukó-nyíló vasalatok (DIN V ENV ) Cikklista Alkalmazási tartomány Szárnyhoronyszélesség mm 1 ) Szárnyhoronymagasság mm Szárnytömeg... max. 80 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 2 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság V V V V V V V V V V Csappantyúcsap Hibás működtetés gátló szárnyrész Sarokváltó V B-Ny sarokváltó V Biztonsági ollóelőlap Szárnyhorony- Megnevezés/hossz Cikkszám szélesség / V / V V Ollókar lásd táblázat a 27. oldalon 8 Sarokváltó ollóhoz V Sarokpánt L R Sarokcsapágy lásd táblázat a 27. oldalon 11 Többrészes középzáró, vízszintes Szárnyhorony- Szárnyhorony- méret Cikkszám szélesség magyasság V V V KU 1 V V KU 1 V V Többrészes középzáró, függőleges Szárnyhorony- Méret Cikkszám magasság V V V KU 1 V V KU 1 V V KU 1 V V KU 1 V KU 1 V V KU 1 V KU 1 V V KU 1 V KU 1 V V KU 1 V KU 1 V KU 1 V V Másodolló (1200 mm SZHSz-től) Nyitáshatároló szárnyrész (800 mm SZHSz-től) L R Fúráselleni védelem Profilfüggő tokrészek: lásd táblázat a 27. / 28. oldalon 15 Bukócsapágy 16 Biztonsági záródarab 17 Csappantyú 18 Hibás működtetés gátló tokrész 19 Alátét másodollóhoz 20 Nyitáshatároló tokrész (800 mm SzHSz-től) 1 ) 1200 mm-es SzHSz-től másodolló 2 ) 8 mm-es kilincstávolság lásd VB 220 árlista 18. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

19 Vasalat áttekintés WK Roto kilincsek lásd BK 5 katalógus SzHM < 500 mm-ig a bukásszélességet 80 mm-re kell korlátozni! Készült: 2006 augusztus. Változtatás joga fenntartva. 19. oldal / AB 567-1_HU

20 Alap biztonsági fokozatú nyíló vasalatok Cikklista Alkalmazási tartomány Szárnyhoronyszélesség mm 1 ) Szárnyhoronymagasság mm Szárnytömeg... max. 80 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 5 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) E E E E E E E E E E Változtatható kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 5 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) ) E E E E E Többrészes középzáró, vízszintes Szárnyhorony- Méret Cikkszám szélesség KU 1 E KU 1 E KU 1 E KU 1 E Rejtett középzáró szárnyrész 14 Másodolló (1200 mm SZHSz-től) Nyitáshatároló szárnyrész (800 mm SZHSz-től) L R Lökethatároló (90 ) Profilfüggő tokrészek: lásd táblázat a 27. / 28. oldalon 17 Bukócsapágy 18 Záródarab 19 Csappantyú 20 Hibás működtetés gátló tokrész 21 Alátét másodollóhoz 22 Nyitáshatároló tokrész (800 mm SzHSz-től) 23 Rejtett középzáró tokrész 3 Csappantyúcsap Hibás működtetés gátló szárnyrész Sarokváltó E (ábra nélkül) Sarokváltó P B-Ny sarokváltó P Különleges sarokváltó E (ábra nélkül) (SzHM < 360 vagy SzHSz < 430) Különleges sarokváltó P (SzHM < 360 vagy SzHSz < 430) 8 Horony ollóelőlap Horony ollókar 10 Sarokpánt L R Sarokcsapágy lásd táblázat a 27. oldalon 1 ) 1200 mm-es SzHSz-től másodolló 14 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 7 4 ) Sarokváltóval 5 5 ) 8 mm-es kilincstávolság lásd VB 220 árlista0 20. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

21 Vasalat áttekintés Roto kilincsek lásd BK 5 katalógus Készült: 2006 augusztus. Változtatás joga fenntartva. 21. oldal / AB 567-1_HU

22 Bukó vasalatok Cikklista Alkalmazási tartomány (lásd az alkalmazási diagrammot) Szárnyhoronyszélesség mm Szárnyhoronymagasság ) 1200 mm Szárnytömeg... max. 80 kg 1 Változtatható kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 2 ) Szárnyhorony- Méret Cikkszám szélesség ) E E E E E Sarokváltó E (ábra nélkül) Sarokváltó P Különleges sarokváltó E (ábra nélkül) (SzHM < 430 vagy SzHSz < 450) Különleges sarokváltó P (SzHM < 430 vagy SzHSz < 450) 4 Horony ollóelőlap Horony ollókar 6 Többrészes középzáró, függőleges Szárnyhorony- Méret Cikkszám magasság KU 1 E Rejtett középzáró szárnyrész Horonyolló Lökethatároló (90 ) Profilfüggő tokrészek: lásd táblázat a 27. / 28. oldalon 10 Záródarab 11 Rejtett középzáró tokrész 12 Alátét másodollóhoz 1 ) 2 vagy több bukó-nyílószárnypánt használata esetén, az egyiknek kiegyenlítő nélkülinek kell lennie. 2 ) 8 mm-es kilincstávolság lásd VB 220 árlista 3 ) Különleges sarokváltóval 22. oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

23 Vasalat áttekintés Roto kilincsek lásd BK 5 katalógus FIGYELEM: A horonyolló függőleges beépítése csak középzáró nélkül lehetséges! 6 A horonyolló összeakasztása után a horonyolló reteszt csavarral biztosítani kell! 10 Olló kar 90 Horonyolló retesz Beakasztó csap Készült: 2006 augusztus. Változtatás joga fenntartva. 23. oldal / AB 567-1_HU

24 Alap biztonsági fokozatú nyíló/bukó-nyíló vasalatok Cikklista Alkalmazási tartomány Szárnyhoronyszélesség mm 1 ) Szárnyhoronymagasság mm 5 ) Szárnytömeg... max. 80 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 6 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) E E E E E E E E E E Változtható kilincsmagasságú bukó-nyíló rúdzár, kilincstávolság 15 mm 6 ) Szárnyhorony- Kilincs magasság Elölap Cikkszám magasság ) ) ) ) E E E E E Csappantyúcsap Hibás működtetés gátló szárnyrész Ollóelőlap Szárnyhorony- Megnevezés/hossz Cikkszám szélesség ) 250/ ) / / E / E ) 9 Ollókar lásd táblázat a 27. oldalon 10 Sarokváltó ollóhoz P Sarokpánt L R Sarokcsapágy lásd táblázat a 27. oldalon 13 Többrészes középzáró, vízszintes és függőleges Szárnyhorony- Szárnyhorony- méret Cikkszám szélesség magyasság KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E KU 1 E Rejtett középzáró szárnyrész Másodolló (1200 mm SZHSz-től) Nyitáshatároló szárnyrész (800 mm SZHSz-től) L R Sarokváltó E (ábra nélkül) Sarokváltó P B-Ny sarokváltó P Különleges sarokváltó E (ábra nélkül) (SzHM < 360 vagy SzHSz < 430) Különleges sarokváltó P (SzHM < 360 vagy SzHSz < 430) 1 ) 1200 mm-es SzHSz-től másodolló 15 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 7 4 ) Sarokváltóval 5 5 ) SzHM = 280 mm-nél a min. FFB = 430 mm 6 ) 8 mm-es kilincstávolság lásd VB 220 árlista 7 ) Jobbos ablaknál a szárnyperemrúdzár excenterét 180 -kal elfordítani 17 Felnyílás védelem Szárnyperemrúdzár állandó kilincsmagassággal 7 ) Szárnyhorony- Működtető Hossz Cikkszám magasság magasság ) ) ) ) oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

25 Középen felnyíló Vasalat áttekintés Roto kilincsek lásd BK 5 katalógus SzHM < 500 mm-ig a bukásszélességet 80 mm-re kell korlátozni! Nyílószárny SzHSz min. 430 mm. 19 Szárnyperemrúdzár változtatható kilincsmagassággal 7 ) Szárnyhorony- Működtető Hossz Cikkszám magasság magasság ) ) ) ) ) Hibás működtetés gátló szárnyperemrúdzárhoz tokrész 21 Csappantyú szárnyperemrúdzárhoz Profilfüggő tokrészek: lásd táblázat a 27. / 28. oldalon 23 Horony ollókar 24 Bukócsapágy 25 Záródarab 26 Biztonsági záródarab 27 Rejtett középzáró tokrész 28 Alátét másodollóhoz 29 Nyitáshatároló tokrész (800 mm SzHSz-től) 22 Horony ollóelőlap Készült: 2006 augusztus. Változtatás joga fenntartva. 25. oldal / AB 567-1_HU

26 Roto NT Szárnyperem-/bukó-nyíló rúdzár kombinációk Szárnyperemrúdzár / bukó-nyíló rúdzár állandó kilincsmagassággal, kilincstávolság 15 mm Szárnyperemrúdzár állandó működtető magassággal Szárnyhorony- Működtető mag. Méret Cikkszám magasság Ajtók Bukó-nyíló rúdzár állandó kilincsmagassággal Hibás működtetés Cikkszám Cikkszám gátló lehetséges X (SzHM ) vagy (SzHM ) X vagy X vagy X X X vagy X vagy X X vagy X vagy Szárnyperemrúdzár / bukó-nyíló rúdzár változtaható kilincsmagassággal, kilincstávolság 15 mm Szárnyperemrúdzár változtatható működtető magassággal Szárnyhorony- Működtető mag. Méret Cikkszám magasság Ajtók Bukó-nyíló rúdzár változtatható kilincsmagassággal Hibás működtetés Cikkszám Cikkszám gátló lehetséges (SzHM ) vagy (SzHM ) X X X X X Szárnyperemrúdzár / bukó-nyíló rúdzár állandó kilincsmagassággal, kilincstávolság 8 mm Szárnyperemrúdzár állandó működtető magassággal Szárnyhorony- Működtető mag. Méret Cikkszám magasság Ajtók Bukó-nyíló rúdzár állandó kilincsmagassággal Hibás működtetés Cikkszám Cikkszám gátló lehetséges X X X X X X X X X Szárnyperemrúdzár / bukó-nyíló rúdzár változtaható kilincsmagassággal, kilincstávolság 8 mm Szárnyperemrúdzár változtatható működtető magassággal Szárnyhorony- Működtető mag. Méret Cikkszám magasság ebben a tartományban szárnyperemrúdzár nem lehetséges Ajtók Bukó-nyíló rúdzár változtatható kilincsmagassággal Hibás működtetés Cikkszám gátló lehetséges X X X X oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

27 Profilfüggő alkatrészek Gyártó Aluplast Profilrendszer Ideal 3000 MD Ideal 4000 AD Ideal 5000 MD Ideal 6000 MD Ideal 7000 MD Bukócsapágy Ollókar 250 Ollókar 250 Ny-B Ollókar 350 Ollókar 350 Ny-B Ollókar 500 Ollókar 500 Ny-B Nyitáshatároló Tokrész Középzáró Tokrész Horonyolló L R L R L R L R L R Brügmann MD L Gealan S 3000 AD S 7000 MD S 8000 AD R L R L R L R KBE 70 AD L Kömmerling Eurofutur AD R L R Rehau S 703 L S 730 AD S 735 MD S 799 AD R L R L R L R Roplasto 7001 AD L R MD L R Salamander 3D L Schüco CT70 AD/MD R L R Thyssen Prestige L Trocal Veka Innonova 70 AD Innonova 70 MD Topline AD Topline MD R L R L R L R L R Készült: 2006 augusztus. Változtatás joga fenntartva. 27. oldal / AB 567-1_HU

28 Profilfüggő alkatrészek Gyártó Profilrendszer Csappantyú Hibás működtetés Résszellőztatő Tokrész gátló - tokrész Tokrész Cikkszám Cikkszám Cikkszám Aluplast Aluplast Ideal 4000/5000/ Brügmann AD/MD Gealan 3000/ KBE 70 AD Kömmerling Eurofutur Rehau S730AD Rehau S735MD Roplasto 6001 MD Roplasto 6001 SF AD Salamander 2D/3D/MD Schüco CT70 AD/MD Trocal Innonova 70 AD/MD Plus Veka Topline AD Veka Topline MD Csappantyú felnyíló ablakhoz szárnyperemrúdzárra Csappantyú felnyíló ablakhoz 7/8 szárnyperemrúdzárra Gyártó Profilrendszer Bukó- Acél biztonsági Záródarab Biztonsági Acél biztonsági Alátét kicsapágy bukócsapágy záródarab záródarab egészítőkhöz Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Aluplast 2000/3000 L R Aluplast Ideal 4000/5000/6000 L R Brügmann AD/MD13 L (AD) R (MD) Gealan 3000 MD/7000/8000 L R KBE 70AD L R Kömmerling Eurofutur L R Rehau S730/735, S796 L R Salamander 2D/3D/MD13 L R Schüco CT70 AD/MD L R Thyssen Prestige AD L R Thyssen Prestige MD L R Trocal Economic/Confort L R Trocal Innonova 70 L AD/MD Plus R Veka Topline AD/MD13 L R oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

29 Szárny Szárny keresztmetszet, ablakkilincs furat / beépítés - Sarokpánt beépítés 1. Szárny keresztmetszet, Vasalat méret előírások 2,2 9,3 2. Ablakkilincs furat Furatok a rúdzár diójához és az ablakkilincs furatai Marás Rúdzár-zártest 20 Kilincstáv. 15 Ø 12 mm Fúrásmélység: peremmagasság + 16 mm Ø 10 Ø 10 16,2 12,3 Ø (8) Kilincstávolság 28 min. marásmélység min. 65 Ø 10 mm Peremmagasság (16-22) + 16 mm süllyesztett fejű csavarok számára (DIN 965 M5 x...) Vasalatnut 12,3 = = 3. Ablakkilincs beépítés Az ablakkilincs rögzítése DIN 965 M 5 x süllyesztett fejű csavarokkal a zártestbe RotoLine ablakkilincs csappal, 7 mm-es négyszögtengellyel DecoLine ablakkilincs csappal, 7 mm-es négyszögtengellyel Csap Ø0 58 Csap Ø 10 63,5 Csavarfogadó Vasalatnut 7 mm-es négyszögtengely 7 mm-es négyszögtengely Rúdzár - Zártest Horonyrendszer: 12/20-13 Vasalattengely 12 Megjegyzés: horonyhézag mm Készült: 2006 augusztus. Változtatás joga fenntartva. 29. oldal / AB 567-1_HU

30 Tok Fúrásméretek Ollócsapágy Fúrás méretek keretben Ollócsapágy Fúrás méretek alkatrészben 8 Ø 10 Ø Merevítés Merevítés 30 Ø Merevítés Sarokcsapágy Fúrás méretek keretben Sarokcsapágy Fúrás méretek alkatrészben 25 Merevítés Ø oldal / AB 567-1_HU Készült: 2006 augusztus. Változtatás joga fenntartva.

31 Szárny A vasalatelemek vágása/beépítése 1. Darabolás pneumatikus vágógéppel (lyukasztással) 2. Clip&Fit rendszer (önzáró összekapcsolódás) 3. Beépítési sorrend (javaslat) Sarokváltó 2 Bukó-nyíló sarokváltó P P 3 Bukó-nyíló rúdzár 4 Sarokváltó ollóhoz P P 5 Ollóelőlap 6 Középzáró, függőleges és vízszintes 7 Sarokpánt Készült: 2006 augusztus. Változtatás joga fenntartva. 31. oldal / AB 567-1_HU
