1 Teret nyitunk Roto NT A bukó-nyíló vasalatrendszer Beépítési útmutató Fa ablakokhoz és ajtókhoz 1

2 2

3 Roto NT Tartalom. Bevezetés 5 Termékszavatossági előírások 6 Általános útmutató 10 Első rész: cikklista és a vasalatok áttekintése Alap biztonsági fokozatú bukó-nyíló vasalatok áttekintése, cikklista 14 Alap biztonsági fokozatú bukó-nyíló vasalatok, vasalatáttekintés 15 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ), cikklista 16 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ), vasalatáttekintés 17 2-es biztonsági fokozatú (WK2) bukó-nyíló vasalatok (DIN V ENV ), cikklista 18 2-es biztonsági fokozatú (WK2) bukó-nyíló vasalatok (DIN V ENV ), vasalatáttekintés 19 Alap biztonságú nyíló vasalatok, cikklista 20 Alap biztonságú nyíló vasalatok, vasalatáttekintés 21 Búkó vasalat (vágható bukó-nyíló rúdzárral), cikklista 22 Bukó vasalat (vágható bukó-nyíló rúdzárral), vasalatáttekintés 23 Alap biztonságú kétszárnyú nyíló/bukó-nyíló vasalatok, cikklista 24 Alap biztonságú kétszárnyú nyíló/bukó-nyíló vasalatok, vasalatáttekintés 25 1-es biztonsági fokozatú (WK1) kétszárnyú nyíló/bukó-nyíló vasalatok (DIN V ENV ), cikklista 26 1-es biztonsági fokozatú (WK1) kétszárnyú nyíló/bukó-nyíló vasalatok (DIN V ENV ), vasalatáttekintés 27 Alap biztonsági fokozatú bukó-nyíló vasalatok srég ablakhoz, cikklista 28 Alap biztonsági fokozatú bukó-nyíló vasalatok srég ablakhoz, cikklista 29 Alap biztonsági fokozatú bukó-nyíló vasalatok íves ablakhoz, cikklista 30 Alap biztonsági fokozatú bukó-nyíló vasalatok íves ablakhoz, cikklista 31 Roto NT kombinálási lehetőségei szárnyperem/bukó-nyíló rúdzárral 33 Profilfüggő építőelemek táblázata rész: Beépítés és használat Szárnykeresztmetszetek, ablakkilincs-furatok 37 Tok-, furatképek 38 Fúrósablonok 39 Vasalatvágó / a vasalatok beépítése 40 A szárny ollókarjának beépítése / csavarvezető / huzatbiztosító 41 A tok vasalatelemeinek beépítése 42 Sablonok 55 Csavarozás / távolsági ékek (DIN V ENV ) 56 Általános beépítési tanácsok / állíthatósági tanácsok 57 3

4 4

5 Bevezetés 3 zárócsap variáció A Roto NT vasalat-rendszer 3 különböző zárócsap variációt kínál, melyek felhasználásukban és állíthatóságukban különböznek egymástól. A könnyebb megkülönböztethetőség céljából a különböző variációkat a piros négyzetben lévő betű jelzi. A részletes állíthatósági méretek e katalógus 58. oldalán találhatók. Zárócsap E szorítónyomás állíthatósággal Zárócsap P biztonsági gombafejes csap szorítónyomás állíthatósággal Zárócsap V biztonsági gombafejes csap magasság-, és szorítónyomás állíthatósággal Az NT biztonsági koncepciója A Roto NT már alapkivitelezésében is a szárny alsó peremén alapbiztonsági fokozatú. Magas fokú betörésgátlást céloznak meg a biztonsági ablakokhoz tartozó minta-összeállítások az új DIN V ENV szabvány szerint. Ez a norma tartalmazza egy ablak összes alkotóelemének általános vizsgálatát. Az NT záródarab koncepciója A Roto NT vasalat-rendszer összes záródarabja hasonló csavartengellyel rendelkezik. Ez a koncepció lehetővé teszi a szárny biztonsági zárócsapokkal történő előre felszerelését és a tokba biztonsági záródarabokkal (horganyzott vagy acél) együtti vagy későbbi utószerelését. Takarók Igény szerint az összes látható építőelemhez felszerelhető takaró a Roto széles kínálatából. E célból számos színvariáció áll rendelkezésre. A felület RotoSil az új, ezüstszínű felület. Optimális védelem a horganyzás, kromatozás és pótlólagos lakkozás által. Magasabb korrózióvédelem. 5

6 Roto NT Termékszavatossági előírások Bukó-nyíló vasalatok ablakokhoz és erkélyajtókhoz A termékszavatossági szabályokra vonatkozó törvény alapján a gyártó által meghatározott alábbi információkat kell az ablak-, és erkélyajtószárnyakhoz használt nyíló-, és bukó-nyíló vasalatok alkalmazása során figyelembe venni. Az információk figyelmen kívül hagyása mentesíti a gyártót szavatossági kötelezettségeinek betartása alól. 1. Információ a termékekről és a rendeltetésszerű használat A nyíló-, és bukó-nyíló vasalatok ebben a megfogalmazásban az épületszerkezetek ablakaihoz és erkélyajtóihoz használt nyíló-, és bukó-nyíló vasalatokat jelentik. Ezek használatával az ablakok és erkélyajtók szárnyai egy működtető kar használatával nyíló-, vagy egy ollóalkalmazáson keresztül bukó helyzetbe hozhatók. A nyíló-, és bukó-nyíló vasalatok alkalmazhatók fából, műanyagból, alumíniumból, acélból vagy ezekhez hasonló anyagkombinációkból készült, függőlegesen beépített ablakokhoz vagy erkélyajtókhoz. A hagyományos nyíló-, és bukó-nyíló vasalatok ebben a megfogalmazásban bezárják valamint különböző szellőztetési állásokba hozzák a szárnyakat. Záráskor a tömítés ellenállását kell leküzdeniük. Az ezektől eltérő alkalmazás nem felel meg a rendeltetésszerű használatnak. A betörésgátló ablakok és erkélyajtók a nedves, az agresszív, korróziógátlást igénylő légterű helyiségekbe beépített ablakok olyan vasalatokat igényelnek, melyek az adott környezetnek megfelelnek és különleges eljárással készülnek. A nyitott ablak-, és erkélyajtószárnyak csak védő funkcióval rendelkeznek, nem feladatuk a légzárás, valamint a heves esőzéssel, erős zajjal, hőséggel és betörőkkel szembeni ellenállás. Az erős szél és huzat ebben a megfogalmazásban azt jelenti, hogy a nyitott állásban lévő ablak-, vagy erkélyajtó szárnyak légnyomás ill. légáramlat hatására maguktól és irányíthatatlanul kinyílnak vagy becsukódnak. Az ablakok és erkélyajtók fix nyílási beállítását csak rögzített pótlólagos vasalat beszerelésével lehet elérni. A becsukott és zárt erkélyajtók széllel szembeni ellenállóképessége a mindenkori ablak-, ill. erkélyajtószerkezettől függ. Ha az ablakoknak és erkélyajtóknak a DIN EN (különösen p3 nyomás) szerinti ellenállóképességgel kell rendelkezniük, akkor ezt a vasalatok és a keret anyagának kiválasztásánál már figyelembe kell venni. Általánosságban a nyíló-, és bukó-nyíló vasalatoknak a DIN ös előírásnak kell megfelelniük. Ennek teljesítéséhez megfelelő vasalatösszeállítás, a vasalatok ablakokba és erkélyajtókba történő szakszerű beépítése szükséges. 2. Helytelen használat A nyíló-, és bukó-nyíló vasalatok helytelen - vagyis nem rendeltetésszerű - használata akkor fordul elő: ha a nyitási tartományban a tok és a szárnyak közt akadály képződik, ami a rendeltetésszerű használatot gátolja, ha az ablak-, vagy erkélyajtó szárnyak nem rendeltetésszerűen vagy irányíthatatlanul (pl. szél hatására) olyan mértékben a tokhoz csapódnak, hogy a vasalatok, tokelemek vagy az ablak-, és erkélyajtó szárnyak egyéb más elemei megsérülnek vagy eltörnek, ill. további sérülések képződhetnek, ha az ablak-, vagy erkélyajtószárnyakra egyéb teher hárul (pl. az ablak-, vagy erkélyajtószárnyakon hintázó gyerekek), ha az ablak-, vagy erkélyajtószárnyak zárásakor a falcban a tok és a szárny közé benyúlnak (balesetveszély). 3. Szavatosság A mindenkori összes vasalat csak a Roto NT vasalatrendszerből állítható össze. A vasalat szakszerűtlen beépítése és/vagy a nem eredeti, ill. nem a gyártó által forgalmazott kiegészítő vasalatok beépítése után nem érvényes a szavatosság. A szakszerű becsavarozáshoz kövessék a Kivitelezési előírások a tartó pántoldali vasalatrészek becsavarozásához fejezetet! - lásd 8-as oldal - kivitelezés - előírások RAL-RG 607/3 és RAL 607/13 szerint. 4. Termékjellemzők 4.1 Maximális szárnysúly Az egyes vasalatkivitelezésekre vonatkozó maximális szárnysúlyt nem lehet túllépni. A legkisebb, megengedett tartóerejű építőelem határozza meg a maximális szárnysúlyt. Alkalmazási diagrammokat és építőelemhozzárendeléseket kell figyelembe venni (lásd 11-es oldal). 4.2 Szárnyméretek Az alkalmazási diagrammok a megengedett szárnyhoronyszélességek és szárnyhoronymagasságok közti összefüggéseket mutatják be különböző üvegsúlyok ill. üvegvastagságok függvényében. Az ezekből adódó szárnyhoronyméretek vagy szárnyalakzatok (magas-, ill. négyszögformák), valamint a maximális szárnysúly nem túlléphetők! 4.3 A vasalatok beépítése A gyártó előírásai, melyek a vasalatok összeállítását érintik (pl. kiegészítő ollók beszerelése, a vasalatok beépítése betörésgátló ablak vagy erkélyajtó szárnyakba) kötelező érvényűek. 6

7 5. A termékek karbantartása A biztonsági vasalatelemeket évente legalább egyszer rögzített helyükön meg kell vizsgálni és kopásukat ellenőrizni. Szükség szerint a rögzítő csavarokat meg kell húzni ill. az egyes részeket ki kell cserélni. Ebből kiindulva a következő karbantartási munkálatokat évente minimum egyszer el kell végezni: Minden mozgó részt és a nyíló-, illetve bukó-nyíló vasalatok mindegyik záró részét be kell zsírozni, működésüket ellenőrizni. Csak olyan tisztító-, és ápoló anyagokat lehet alkalmazni, melyek a vasalatok korrózióvédelmét nem befolyásolják. A vasalatok beállítását - különösen a sarokcsapágy és az ollók területén - valamint a nyíló szárnyak be-, és kiemelésével járó elemek cseréjét szakembernek kell elvégeznie. Az ablakok és erkélyajtók felületkezelése esetén - pl. lakkozás - az összes vasalatot ki kell vonni a kezelés alól, illetve védeni kell a vasalatokat a kezeléstől. 5.1 A felület minőségének megvédése Az elektrolitikailag felvitt horganyréteg normál levegőhőmérsékleten nem sérül, ha a vasalatok felületén nem képződik kondenzvíz, vagy az átmenetileg képződött kondenzvíz hamar fel tud száradni. A vasalatok felülete minőségének tartós megőrzéséhez és a korrózióvédelemhez a következő pontokat feltétlenül be kell tartani: A vasalatokat illetve a falctereket különösen a beépítés során megfelelően kell szellőztetni, hogy közvetlenül nedvességgel vagy kondenzvízzel ne érintkezzenek. A vasalatok tárolásuk során nem szennyeződhetnek építőanyagokkal (gipsz, cement, stb.). Afalctérben képződő agresszív gázok (pl. hangya-, vagy ecetsav, ammónia, ammóniasavak, fenol, csersav) kondenzvízzel történő érintkezésükkel a vasalatok gyors korróziójához vezetnek. Ez különösen érvényes a tölgyfából vagy a nagy csersavtartalmú fából készült ablakokra vagy erkélyajtókra. Továbbá nem alkalmazhatók ecetre vagy savra bomló, illetve a korábban felsoroltakat tartalmazó tömítőanyagok, mivel a tömítőanyaggal történő közvetlen érintkezés vagy a tömítőanyagokból kiváló származékok a felületet közvetlenül károsíthatják. A vasalatok csak enyhe, ph-semleges, higított tisztítóanyagokkal tisztíthatók. Semmiképp sem alkalmazhatók agresszív, savtartalmú tisztítóanyagok vagy a fent felsorolt anyagokat tartalmazó surolószerek. 6. Információs-, és használati útmutatási kötelezettségek Az információs-, és használati útmutatási kötelezettségek, illetve a karbantartási munkák a termékszavatossági törvény alapján: tervezőknek tervezési dokumentumok kereskedőknek katalógusok gyártóknak beépítési útmutató és műszaki rajzok felhasználóknak karbantartási és tisztítási útmutatók valamint használati útmutató. A nyíló-, és bukó-nyíló vasalatok funkcióinak biztosításához: a tervezőknek be kell szerezniük a termékekről az információkat a gyártótól vagy szakkereskedőtől és figyelembe kell venniük ezeket. a kereskedőknek figyelembe kell venniük a termékinformációkat és ezeket, valamint a gyártótól megszerzett beépítési útmutatókat, műszaki rajzokat, karbantartási-, és tisztítási előírásokat kötelesek továbbadni a felhasználóknak. a felhasználók kötelesek a termékinformációkat figyelembe venni és a karbantartási-, és tisztítási előírásokat a gyártótól vagy kereskedőtől beszerezni, majd ezeket a végfelhasználóknak továbbadni. 7. Hasonló vasalatok alkalmazása Az egyes vasalatrendszereken belüli lehetséges variánsok - pl. bukószárnyvasalatok - főleg termékinformációk és rendeltetésszerű használat, termékjellemzők, termékszavatosság, információs-, és használati útmutatási szempontból a rájuk vonatkozó jellemzőkkel veendők figyelembe. 7

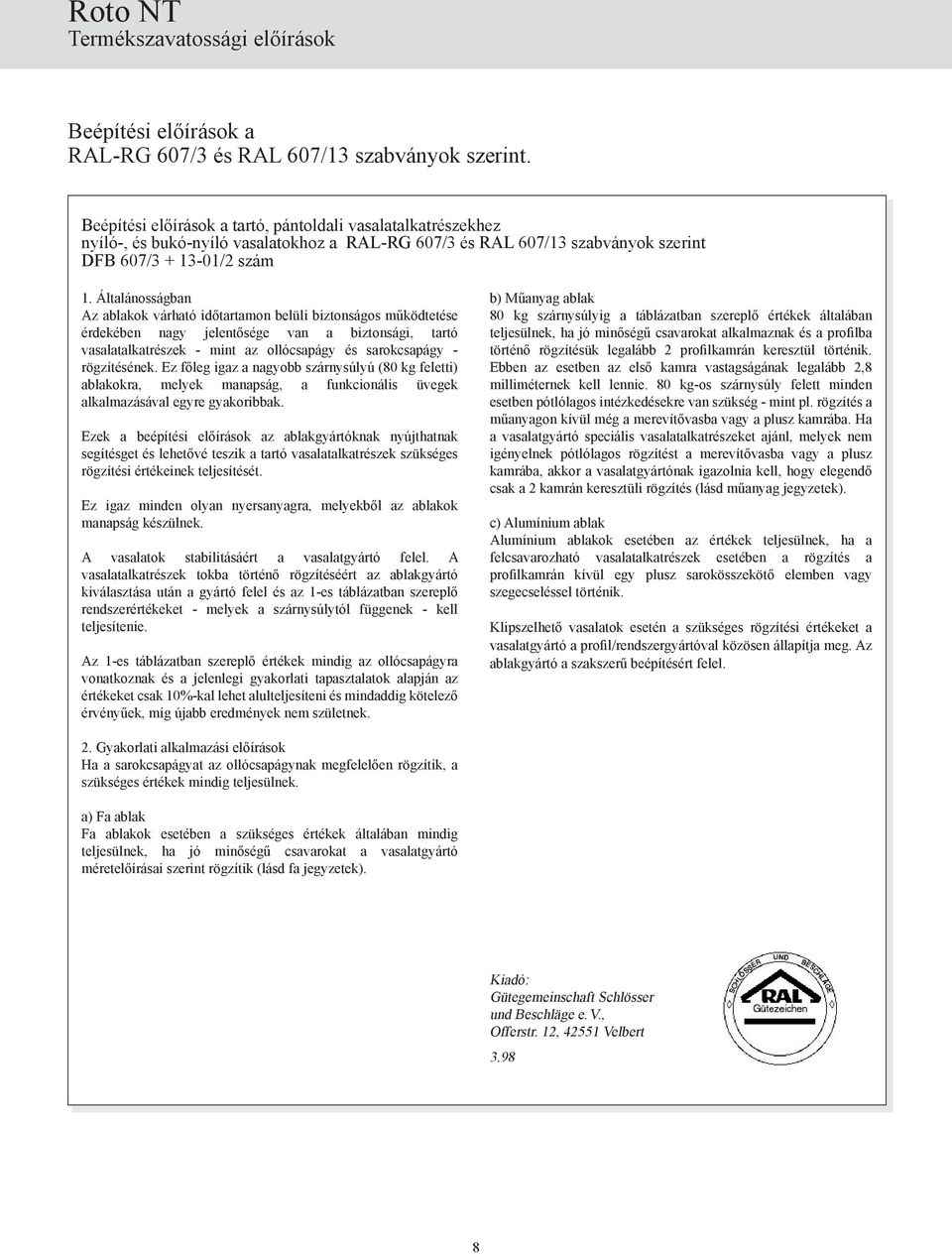

8 Roto NT Termékszavatossági előírások Beépítési előírások a RAL-RG 607/3 és RAL 607/13 szabványok szerint. Beépítési előírások a tartó, pántoldali vasalatalkatrészekhez nyíló-, és bukó-nyíló vasalatokhoz a RAL-RG 607/3 és RAL 607/13 szabványok szerint DFB 607/ /2 szám 1. Általánosságban Az ablakok várható időtartamon belüli biztonságos működtetése érdekében nagy jelentősége van a biztonsági, tartó vasalatalkatrészek - mint az ollócsapágy és sarokcsapágy - rögzítésének. Ez főleg igaz a nagyobb szárnysúlyú (80 kg feletti) ablakokra, melyek manapság, a funkcionális üvegek alkalmazásával egyre gyakoribbak. Ezek a beépítési előírások az ablakgyártóknak nyújthatnak segítésget és lehetővé teszik a tartó vasalatalkatrészek szükséges rögzítési értékeinek teljesítését. Ez igaz minden olyan nyersanyagra, melyekből az ablakok manapság készülnek. A vasalatok stabilitásáért a vasalatgyártó felel. A vasalatalkatrészek tokba történő rögzítéséért az ablakgyártó kiválasztása után a gyártó felel és az 1-es táblázatban szereplő rendszerértékeket - melyek a szárnysúlytól függenek - kell teljesítenie. Az 1-es táblázatban szereplő értékek mindig az ollócsapágyra vonatkoznak és a jelenlegi gyakorlati tapasztalatok alapján az értékeket csak 10%-kal lehet alulteljesíteni és mindaddig kötelező érvényűek, míg újabb eredmények nem születnek. b) Műanyag ablak 80 kg szárnysúlyig a táblázatban szereplő értékek általában teljesülnek, ha jó minőségű csavarokat alkalmaznak és a profilba történő rögzítésük legalább 2 profilkamrán keresztül történik. Ebben az esetben az első kamra vastagságának legalább 2,8 milliméternek kell lennie. 80 kg-os szárnysúly felett minden esetben pótlólagos intézkedésekre van szükség - mint pl. rögzítés a műanyagon kívül még a merevítővasba vagy a plusz kamrába. Ha a vasalatgyártó speciális vasalatalkatrészeket ajánl, melyek nem igényelnek pótlólagos rögzítést a merevítővasba vagy a plusz kamrába, akkor a vasalatgyártónak igazolnia kell, hogy elegendő csak a 2 kamrán keresztüli rögzítés (lásd műanyag jegyzetek). c) Alumínium ablak Alumínium ablakok esetében az értékek teljesülnek, ha a felcsavarozható vasalatalkatrészek esetében a rögzítés a profilkamrán kívül egy plusz sarokösszekötő elemben vagy szegecseléssel történik. Klipszelhető vasalatok esetén a szükséges rögzítési értékeket a vasalatgyártó a profil/rendszergyártóval közösen állapítja meg. Az ablakgyártó a szakszerű beépítésért felel. 2. Gyakorlati alkalmazási előírások Ha a sarokcsapágyat az ollócsapágynak megfelelően rögzítik, a szükséges értékek mindig teljesülnek. a) Fa ablak Fa ablakok esetében a szükséges értékek általában mindig teljesülnek, ha jó minőségű csavarokat a vasalatgyártó méretelőírásai szerint rögzítik (lásd fa jegyzetek). Kiadó: Gütegemeinschaft Schlösser und Beschläge e.v., Offerstr. 12, Velbert

9 A vizsgálatok áttekintése DFB 607/ szerint. 1-es táblázat Statisztikai rögzítésvizsgálat felsõ, pántoldali csapágyalkatrészekkel A vizsgálatok áttekintése DFB 607/ szerint. A statisztikai vizsgálat végrehajtása felsõ pántoldali csapágyalkatrészekre F a táblázat szerint A vizsgálat felépítése a felsõ pántoldali csapágyalkatrészekre Terhelés 90 -os irányban, nyitott állapotban, ollócsapágy és rögzítés (húzóerõ) tesztelése Ablakkeret Befogólap Fa Mûanyag Vizsgált test Beszúrt elem Az ollókar lyukja a húzóerõ mérési helye Szárnytömeg kg-ban Merevítõ profil Húzóerõ Newton-ban N ,8 mm 2,8 mm 2,8 mm Alumínium Sarokösszekötés Kiadó: : Gütegemeinschaft Schlösser und Beschläge e.v. (Quality Assurance Association: Locks and Hardware), Offerstr. 12, D Velbert SCHLÖSSER UND Gütezeichen BESCHLÄGE

10 Roto NT Általános tudnivalók Pántoldal E5. 12 mm horonyhézag 18 / 20 mm peremszélesség 9 mm vasalattenely A vasalatok működésbiztonsága Termékszavatossági előírások A vasalatok folyamatos működésbiztonságához a következőket kell figyelembe venni: 1. A vasalatelemek szakszerű szerelését a beépítési útmuatató szerint. 2. Az elemek szakszerű szerelését az ablakgyártásnál. 3. Az ablakgyártó köteles a karbantartási-, és kezelési útmutatót, valamint a termékszavatossággi előírásokat a felhasználó rendelkezésére bocsátani. 4. A teljes vasalat kizárólag csak eredeti ROTO rendszeralkatrészekből állhat. Rendszeridegen alkatrészek alkalmazása a szavatosság megszűnését vonja maga után. A vasalatelemk rögzítése süllyesztett fejű, horganyzott, acél, ezüstkromatozott 3,5/4,0 x... csavarokkal történik. Betörésgátló ablakok beépítése esetén lefúrás elleni védelemmel ellátott (cilindernél használt) csavarokat ajánlunk.. Az ablakgyártónak kell gondoskodni a vasalatelemek kielégítő rögzítésének biztonságáról, adott esetben be kell vonni s csavargyártót is. A biztonsági, tartó vasalatelemk - mint az ollócsapágy és a sarokcsapágy - rögzítésénél a kiszakítási erőknek - az ablaksíkra merőleges erőknek - el kell érniük az alábbi táblázatban megadott értékeket (a kiszakítási erő értéke a szárnysúlytól függ a RAL-RG 607/3 norma szerint). Szárnysúly kg-ban Kiszakítási erő N*-ban * megengedett eltérés 10%. A megadott értékek az ollócsapágyra vonatkoznak. Érvényesek lehetnek a sarokcsapágyra is, ha a sarokcsapágy rögzítése az ollócsapágynak megfelelő. Agresszív faanyagokok esetén (pl. afzelia, tölgy) a vasalat beszerelésére szolgáló kimarásokat a vasalat beépítése előtt, a vasalatvédelem érdekében, védőlakkal kell lekezelni. Nem szabad savas térhálózatú tömítőanyagokat alkalmazni, melyek a vasalatelemek korróziójához vezethetnek. Az üvegezési technika ékelési előírásait be kell tartani. Termékszavatosság a felelősség kizárása A vasalatgyártó nem szavatol a vasalatok működési zavaráért vagy károsodásáért, valamint az e vasalatokkal felszerelt ablakokért és erkélyajtókért, ha ezek a működési zavarok vagy károsodások a nem megfelelő rendelésre vagy az alkalmazási diagrammok, illetve a beépítési útmutatások figyelmen kívűl hagyására vezethetők vissza. A szavatosság kizárólag eredeti ROTO vasalatelemkre vonatkozik. 10

11 Alkalmazási diagrammok Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 130 kg Szárnyhorony magasság (Sz.h.m.) mm Üveg súlya Üveg súlya a 50 kg/m² 30 kg/m² 40 kg/m ² Szárnyhorony szélesség (Sz.h.sz.) mm 1mm/m² üveg vastagság = 2.5 kg ebben a tartományban másodolló szükséges Szárnyformák korlátozása - Biztonsági fokozat WK1 / WK2 az itt engedélyezett max. szárnysúly 130 kg Szárnyhorony magasság (Sz.h.m.) mm WK3 59 kg/m² WK2 32 kg/m² WK1 25 kg/m² Szárnyhorony szélesség (Sz.h.sz.) mm Sz.h.sz. Sz.h.m. WK kg/m² WK kg/m² 11

12 Alkalmazási diagrammok Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2,5 kg Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2,5 kg Szárnyhorony magasság -rúdzár oldal (Sz.h.m.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm Szárnyhorony magasság -rúdzár oldal (Sz.h.m.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2,5 kg Szárnyhorony magasság - rúdzár oldal (Sz.h.m.) mm Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm 12 Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2,5 kg Szárnyhorony magasság - rúdzár oldal (Sz.h.m.) mm Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyhorony magasság - tengelyoldal (Sz.h.m.) mm

13 Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2,5 kg = másodolló szükséges = másodolló lehet, de nem szükséges = másodollót nem lehet beépíteni Szárnyhorony magasság az ív kezdetéig (Sz.h.m.) mm Üveg súlya 40 kg/m 2 Üveg súlya 30 kg/m 2 Üveg súlya 20 kg/m Szárnyhorony szélesség (Sz.h.sz.) mm Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2,5 kg Szárnyformák korlátozása az itt engedélyezett max. szárnysúly 80 kg 1 mm/m 2 üvegvastagság = 2.5 kg Szárnyhorony magasság (Sz.h.m.) Szárnyhorony szélesség (Sz.h.sz.) mm Ebben a tartományban 2 horonyolló oldalt Ebben a tartományban 1 horonyolló fent Ebben a tartományban 2 horonyolló oldalt Ebben a tartományban csak tisztító-, és fogóollóval 13

14 Alap biztonsági fokozatú bukó-nyíló vasalatok Cikklista Alkalmazási tartomány Szárnyhoronyszélesség mm 1 ) Szárnyhoronymagasság mm Szárnytömeg... max. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) E E E E E E E E Változtatható kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) ) E E E E E Csappantyúcsap Sarokváltó E ábra nélkül Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó E ábra nélkül (Sz.h.m < 360 mm) Különleges sarokváltó P (Sz.h.m < 360 mm) 7 Ollóelőlap Szárnyhorony- Méret / Hossz Cikkszám szélesség / ) / / / / / E E Másodolló ) 1400 mm-es sz.h.sz-tõl másodolló 8 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz <310 mm esetén a szerelőklipszet eltávolítani * maximális bukómélység 80 mm 9 Ollókar E5, rendszer 12/18-9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L R a Ollókar E5, rendszer 12/20-9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L R Ollócsapágy E5 12/ Ollócsapágy E5 12/18-9 csappal ábra nélkül Ollócsapágy E5 12/20-9 ábra nélkül Ollócsapágy E5 12/20-9 csappal ábra nélkül a Ollócsapágycsap Sarokváltó ollóhoz P Többrészes középzáró, vízszintes és függőleges Szárnyhorony- Szárnyhorony- Méret Cikkszám szélesség magasság KU 1 E KU 1 E KU 1 E Sarokpánt E5 12/18-9 nut L R Sarokpánt E5 12/20-9 nut ábra nélkül L R Sarokcsapágy E5 12/18-9 L R Sarokcsapágy E5 12/18-9 csappal ábra nélkül L R Sarokcsapágy E5 12/20-9 ábra nélkül L R Sarokcsapágy E5 12/20-9 csappal ábra nélkül L R Hibás működtetés gátló szárnyrész Profilfüggő tokelemeket lásd a táblázatban 35. oldalon! 16 Hibás működtetés gátló tokrész 17 Bukócsapágy 18 Záródarab 19 Csappantyú 14

15 Vasalat áttekintés a 10a Sz.h.m < 500 mm-tol a bukómélységet 80 mm-re kell korlátozni!

16 1-es biztonsági fokozatú (WK1) bukó-nyíló vasalatok (DIN V ENV ) Cikklista Alkalmazási tartomány Szárnyhorony szélesség mm1) Szárnyhorony magasság mm Szárnytömeg... max. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) E E E E E E E E Állandó/változtatható kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) ) ) E ) E ) E ) E ) E Csappantyúcsap Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó (sz.h.m < 360 mm) P 7 Ollóelőlap Szárnyhorony- Méret/Hossz Cikkszám szélesség / ) / / / / / E E Másodolló ) 1400 mm-es sz.h.sz-től másodolló 8 2 ) Hibás működtetés gátló nem lehetséged 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz <310 mm esetén a szerelőklipszet el kell távolítani * maximális bukómélység 80 mm 9 Ollókar E5, rendszer 12/18-9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L R a Ollókar E5, rendszer 12/20-9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L R Ollócsapágy E5 12/ Ollócsapágy E5 12/18-9 csappal ábra nélkül Ollócsapágy E5 12/20-9 ábra nélkül Ollócsapágy E5 12/20-9 csappal ábra nélkül a Ollócsapágycsap Sarokváltó ollóhoz P Többrészes középzáró, vízszintes WK1 Szárnyhorony- Méret Cikkszám szélesség KU 1 P KU 1 P KU 1 P KU 1 E KU 1 P KU 1 E KU 1 P Többrészes középzáró, függőleges Szárnyhorny- Méret Cikkszám magasság KU 1 E KU 1 E KU 1 E Sarokpánt E5 12/18-9 nut L R Sarokpánt E5 12/20-9 nut ábra nélkül L R Sarokcsapágy E5 12/18-9 L R Sarokcsapágy E5 12/18-9 csappal ábra nélkül L R Sarokcsapágy E5 12/20-9 L R Sarokcsapágy E5 12/20-9 csappal ábra nélkül L R

17 Vasalat áttekintés a 10a Sz.h.m < 500 mm-től a bukómélységet 80 mm-re korlátozni! 16 Hibás működtetés gátló szárnyrész Fúrásvédő pajzs Profilfüggő tokelemeket lásd a táblázatban a 35. oldalon! 18 Hibás működtetés gátló tokrész Acél bukócsapágy 20 Záródarab 21 Acél biztonsági záródarab 22 Csappantyú 17

18 2-es biztonsági fokozatú (WK 2) bukó-nyíló vasalatok (DIN V ENV ) Cikklista Alkalmazási tartomány Szárnyhorony szélesség mm1) Szárnyhorony magasság mm Szárnytömeg... max. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság V V V V V V V V V V Csappantyúcsap Sarokváltó V Bukó-nyíló sarokváltó V Biztonsági ollóelőlap Szárnyhorony- Méret/Hossz Cikkszám szélesség / ) / / / V / V / V Ollókar E5, rendszer 12/18 9 Szárnyhorony- Méret Cikkszám szélesség L R L R L R a Ollókar E5, rendszer 12/20-9 Szárnyhorony- Méret Cikkszám szélesség L R L R L R Ollócsapágy E5 12/ Ollócsapágy E5 12/18-9 csappal ábra nélkül Ollócsapágy E5 12/20-9 ábra nélkül Ollócsapágy E5 12/20-9 csappal ábra nélkül a Ollócsapágy csap Sarokváltó ollóhoz V Középzáró vízszintes és függőleges Szárnyhorony- Szárnyhorony- Méret Cikkszám szélesség magasság V V V KU 1 V KU 1 V V KU 1 V V KU 1 V Sarokpánt E5 12/18-9 nut L R Sarokpánt E5 12/20-9 nut ábra nélkül L R Sarokcsapágy E5 12/18-9 L R Sarokcsapágy E5 12/18-9 csappal ábra nélkül L R Sarokcsapágy E5 12/20-9 L R Sarokcsapágy E5 12/20-9 csappal ábra nélkül L R Hibás működtetés gátló szárnyrész Fúrásvédő pajzs Profilfüggő tokelemeket lásd a táblázatban a 35. oldalon! 16 Hibás működtetés gátló tokrész 17 Acél bukócsapágy 18 Acél biztonsági záródarab 19 Csappantyú 18 1 ) 1400 mm-es sz.h.sz-től másodolló 7 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 5 4 ) Sarokváltóval 4 5 ) Sz.h.sz <310 esetén a szerelőklipszet el kell távolítani! * maximális bukómélység 80 mm

19 Vasalat áttekintés 7 8 8a 9a Sz.h.m < 500 mm-tol a bukómélységet 80 mm-re korlátozni!

20 Alap biztonsági fokozatú nyíló vasalatok Cikklista Alkalmazási tartomány Szárnyhorony szélesség mm Szárnyhorony magasság mm Szárnytömeg... max. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) E E E E E E E E Változtatható kilincsmagasságú bukó-nyíló rúdzár, Dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) ) E E E E E Csappantyúcsap Sarokváltó E ábra nélkül Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó E ábra nélkül (sz.h.m < 360 mm) Különleges sarokváltó P (sz.h.m < 360 mm) 7 Többrészes középzáró, vízszintes Szárnyhorony- Méret Cikkszám szélesség E Nyílószárnypánt Nyílószárnypánt E5 12/18-9 L R Nyílószárnypánt E5 12/20-9 L R Ollócsapágy E5 12/ Ollócsapágy E5 12/18-9 csappal ábra nélkül Ollócsapágy E5 12/ Ollócsapágy E5 12/20-9 csappal ábra nélkül a Ollócsapágy csap Sarokpánt E5 12/18-9 nut L R Sarokpánt E5 12/20-9 nut L R Sarokcsapágy E5 12/18-9 L R Sarokcsapágy E5 12/18-9 csappal ábra nélkül L R Sarokcsapágy E5 12/20-9 L R Sarokcsapágy E5 12/20-9 csappal ábra nélkül L R Hibás működtetés gátló szárnyrész Lökethatároló (90 ) Profilfüggő tokelemeket lásd a táblázatban a 35. oldalon! 15 Hibás működtetés gátló tokrész 16 Rejtett középzáró, szárnyrész 17 Rejtett középzáró, tokrész 18 Biztonsági záródarab 19 Záródarab 20 Csappantyú 1 ) Hibás működtetés gátló nem lehetséges 2 ) Különleges sarokváltóval 6 3 ) Sarokváltóval 4 20

21 Vasalat áttekintés 9 10a

22 Bukó vasalatok Cikklista Alkalmazási tartomány (lásd alkalmazási diagramm) Szárnyhorony szélesség mm Szárnyhorony magasság mm Szárnytömeg... max. 80 kg 1 Változtaható kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhoronyszél. Méret Cikkszám , E E E E E E Sarokváltó E ábra nélkül Sarokváltó P Többrészes középzáró, függőleges Szárnyhorony- Méret Cikkszám magasság E Ollócsapágy E5 12/ Ollócsapágy E5 12/18-9 csappal ábra nélkül Ollócsapágy E5 12/ Ollócsapágy E5 12/20-9 csappal ábra nélkül a Ollócsapágy csap Horonyolló* Bukó-/nyíló szárnypánt E5, nut, rendszer 12/18 9 Cikkszám kiegyenlítővel kiegyenlítő nélkül 1 ) a Bukó-/nyíló szárnypánt E5, nut, rendszer 12/20 9 Cikkszám kiegyenlítővel kiegyenlítő nélkül 1 ) Lökethatároló (90 ) Profilfüggő tokelemeket lásd a táblázatban a 35. oldalon! 8 Záródarab 1 ) 2 vagy több bukó-/nyíló szárnypánt használata esetén az egyiknek kiegyenlítő nélkülinek kell lennie. 2, Különleges sarokváltóval 22

23 Vasalat áttekintés * a 4a 4 * Ha a horonyollót a rúdzárközpont fölé építik be, a mellékelt alátétet kell a nyílószárnypánt alá beépíteni.

24 Alap biztonsági fokozatú nyíló/bukó-nyíló vasalatok Cikklista Alkalmazási tartomány Szárnyhorony szélesség mm1) Szárnyhorony magasság mm Szárnytömeg... max. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) E E E E E E E E Változtható kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) ) E E E E E E Csappantyúcsap Sarokváltó E ábra nélkül Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó E ábra nélkül (sz.h.m < 360 mm) Különleges sarokváltó P (sz.h.m < 360 mm) 7 Ollóelőlap Szárnyhorony- Méret/Hossz Cikkszám szélesség / ) / / / / / E ) 1400 mm-es sz.h.sz-től másodolló 20 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz <310 mm esetén a szerelőklipszet el kell távolítani 6 ) Jobbos ablaknál a szárnyperemrúdzár excenterét 180 -kal elfordítani. 8 Ollókar E5, rendszer 12/18-9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L R a Ollókar E5, rendszer 12/20-9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L R Ollócsapágy E5 12/ Ollócsapágy E5 12/18-9 csappal ábra nélkül Ollócsapágy E5 12/ Ollócsapágy E5 12/20-9 csappal ábra nélkül a Ollócsapágycsap Sarokváltó ollóhoz P Többrészes középzáró, vízszintes és függőleges Szárnyhorony- Szárnyhorony- Méret Cikkszám szélesség magasság KU 1 E KU 1 E KU 1 E Nyílószárnypánt E5 12/18-9 nut L R Nyílószárnypánt E5 12/20-9 nut ábra nélkül L R Sarokcsapágy E5 12/18-9 L R Sarokcsapágy E5 12/18-9 csappal ábra nélkül L R Sarokcsapágy E5 12/20-9 L R Sarokcsapágy E5 12/20-9 csappal ábra nélkül L R Hibás működtetés gátló szárnyrész Nyílószárnypánt Nyílószárnypánt E5 12/18-9 L R Nyílószárnypánt E5 12/20-9 L R

25 Vasalat áttekintés a 9 9a a Sz.h.m < 500 mm-től a bukási szélességet 80 mm-re kell korlátozni! 17 Szárnyperemrúdzár állandó kilincsmagassággal 6 ) Szárnyhorony- Működtető Hossz Cikkszám magasság magasság ) ) ) ) Szárnyperemrúdzár változtatható kilincsmagassággal 6 ) Szárnyhorony- Működtető Hossz Cikkszám magasság magasság ) ) ) ) ) Csappantyú szárnyperemrúdzárhoz Másodolló (1400 mm-es sz.h.sz-től) Hibás működtetés gátló szárnyperemrúdzárhoz Profilfüggő tokelemeket lásd a táblázatban a 35. oldalon! 22 Rejtett középzáró szárnyrész 23 Bukócsapágy 24 Záródarab 25 Rejtett középzáró tokrész 26 Biztonsági záródarab 27 Kilincs 25

26 1-es biztonsági fokozatú (WK 1) bukó-nyíló vasalatok (DIN V ENV ) Cikklista Alkalmazási tartomány Szárnyhorony szélesség mm1) Szárnyhorony magasság mm Szárnytömeg... max. 130 kg 1 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) E E E E E E E E Változtatható kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság ) ) ) ) E E ) E E E Csappantyú csap Sarokváltó P Bukó-nyíló sarokváltó P Különleges sarokváltó P (Sz.h.m < 360 mm) 7 Ollóelőlap Szárnyhorony- Méret/Hossz Cikkszám szélesség / ) / / / / / E Ollókar E5, rendszer 12/18 9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L a Ollókar E5, rendszer 12/20 9 Szárnyhorony- Méret Cikkszám szélesség * L R L R L R L R Ollócsapágy E5 12/ Ollócsapágy E5 12/18-9 csappal ábra nélkül Ollócsapágy E5 12/ Ollócsapágy E5 12/20-9 csappal ábra nélkül a Ollócsapágy csap Sarokváltó ollóhoz P Többrészes középzáró, vízszintes WK1 Szárnyhorony- Méret Cikkszám magasság KU 1 P KU 1 P KU 1 P KU 1 E KU 1 P KU 1 E KU 1 P Többrészes középzáró, függőleges Szárnyhorony- Méret Cikkszám szélesség KU 1 E KU 1 E KU 1 E Nyílószárnypánt E5 12/18-9 nut L R Nyílószárnypánt E5 12/20-9 nut ábra nélkül L R Sarokcsapágy E5 12/18-9 L R Sarokcsapágy E5 12/18-9 csappal ábra nélkül L R Sarokcsapágy E5 12/20-9 L R Sarokcsapágy E5 12/20-9 csappal ábra nélkül L R ) 1400 mm-es sz.h.sz-től másodolló 19 2 ) Hibás működtetés gátló nem lehetséges 3 ) Különleges sarokváltóval 6 4 ) Sarokváltóval 4 5 ) Sz.h.sz <310 mm-től a szerelőklipszet el kell távolítani 6 ) Rúdzárhosszabbítóval 23 7 ) Sz.h.sz <400 mm esetén csak biztonsági sarokhoronyelemmel lehetséges 8 ) Szárnyperemrúdzár esetén a jobb oldali excentert 180 -kal elfordítani * maximális bukómélység 80 mm 26

27 Vasalat áttekintés 9 8 8a a 9 9a a Sz.h.sz < 500 mm-től a bukómélységet 80 mm-re kell korlátozni! 15 Szárnyperemrúdzár állandó kilincsmagassággal 8 ) Szárnyhorony- Működtető mag. Hossz Cikkszám magasság ) ) ) ) Szárnyperemrúdzár változtatható kilincsmagassággal 8 ) Szárnyhorony- Működtető mag. Hossz Cikkszám magasság ) ) ) ) ) Hibás működtetés gátló szárnyrész Másodolló Csappantyú szárnyperemrúdzárhoz Fúrásvédő pajzs Szárnyhorony- Méret/Hossz Cikkszám szélesség ) 150/ ) ) 250/ ) 350/ ) 500/ ) 500/ ) 500/ ) 500/ Középzáró Szárnyhorony- Méret/Hossz Cikkszám szélesség x 200 KU x 400 KU Profilfüggő tokelemekt lásd a táblázatban a 35. oldalon! 24 Acél bukócsapágy 25 Záródarab 26 Acél biztonsági záródarab 27 Zárható ablakkilincs 18 Hibás működtetés gátló szárnyperemrúdzárhoz 27

28 Alap biztonsági fokozatú bukó-nyíló vasalatok srégablakhoz Cikklista. Alkalmazási tartomány Szárnyhorony szélesség mm Szárnyhorony magasság mm Szárnytömeg... max. 80 kg 1 Ollóelőlap Szárnyhoronyszélesség Méret /Hossz Cikkszám / / / / / / E Ollókar E5 srégablakhoz, rendszer 12/18-9 Szárnyhoronyszélesség Méret Cikkszám L R L R L R L R a Ollókar E5 srégablakhoz, rendszer 12/20-9 Szárnyhoronyszélesség Méret Cikkszám L R L R L R L R Záróelem srég ollóelőlaphoz Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság E E E E E E E E Íves építőelem Szárnyhorony- Méret Cikkszám magasság E E E E Középzáró, függőleges Szárnyhorony- Méret Cikkszám magasság E E KU 1 E E KU 1 E E KU 1 E KU 1 E E Rúdzárhosszabbító Szárnyhoronyszélesség Méret /Hossz Cikkszám E E Bukó-nyíló sarokváltó P Íves sarokváltó Sarokváltó srégablakhoz E Ollócsapágy E5 12/ Ollócsapágy E5 12/ Ollócsapágycsap Nyílószárnypánt E5 12/18-9 magasság állíthatósággal L R Nyílószárnypánt E5 12/20-9 magasság állíthatósággal L R Sarokcsapágy E5 12/18-9 Sarokcsapágy E5 12/20-9 L R L R Csappantyú csap Hibás működtetés gátló szárnyrész Profilfüggő tokelemeket lásd a táblázatban a 35. oldalon! 17 Hibás működtetés gátló tokrész 18 Bukócsapágy 19 Záródarab 20 Csappantyú 28

29 Vasalat áttekintés

30 Alap biztonsági fokozatú bukó-nyíló vasalatok íves ablakhoz Cikklista Alkalmazási tartomány Szárnyhorony szélesség mm Szárnyhorony magasság mm Szárnytömeg... max. 80 kg 1 Alapkészlet Cikkszám 12/ E / E tartalma: 1 íves ollókar E5, 1 íves ollókar-tartó, szárnyrávezető 2 Állandó kilincsmagasságú bukó-nyíló rúdzár, dornméret 15 mm Szárnyhorony- Kilincsmag. Előlap Cikkszám magasság E E E E E E Íves rúdzárcsatlakozó Szárnyhorony- Szárnyhorony- Méret Cikkszám szélesség magasság E Íves másodolló Szárnyhorony- Szárnyhorony- Méret Cikkszám szélesség magasság 900-tól ab Íves középzáró Szárnyhorony- Méret Cikkszám szélesség E Íves középzáró, csatlakoztatható Szárnyhorony- Méret Cikkszám szélesség E Íves építőelem, függőleges Szárnyhorony- Méret Cikkszám magasság E E E E E E Íves építőelem, vízszintes Szárnyhorony- Méret Cikkszám szélesség bukórész nélkül E E E Bukó-nyíló sarokváltó P Íves sarokváltó Ollócsapágy E5 12/18-9 állítható Ollócsapágy E5 12/20-9 állítható ábra n Ollócsapágy csap Nyílószárnypánt E5 12/18-9 magasság állíthatósággal L R Nyílószárnypánt E5 12/20-9 magasság állíthatósággal L R Sarokcsapágy E5 12/18-9 Sarokcsapágy E5 12/20-9 L R L R Csappantyú csap Hibás működtetés gátló, szárnyrész Profilfüggő tokelemeket lásd a táblázatban a 35. oldalon 17 Hibás működtetés gátló, tokrész 18 Bukócsapágy 19 Záródarab 20 Csappantyú 30

31 Vasalat áttekintés Jelölés Íves másodolló A tokelemet a jelölésnél levágni Figyelem: A szárnyrávezetőt úgy kell beállítani, hogy az íves ollókar a szárny íves ollótartójába a szárny csukódásakor surlódásmentesen becsússzon

32 32

33 ROTO NT Szárnyperem-/bukó-nyíló rúdzár kombinációk Szárnyperemrúdzár / bukó-nyíló rúdzár állandó kilincsmagassággal, dornméret 15 mm Szárnyperemrúdzár állandó működtető magassággal Szárnyhorony- Működtető mag. Méret Cikkszám magasság Ajtók Bukó-nyíló rúdzár állandó kilincsmagassággal Hibás működtetés gátló Cikkszám Cikkszám lehetséges X X vagy X vagy X X X X vagy X X vagy X vagy Szárnyperemrúdzár / bukó-nyíló rúdzár változtaható kilincsmagassággal, dornméret 15 mm Szárnyperemrúdzár változtatható működtető magassággal Szárnyhorony- Működtető mag. Méret Cikkszám magasság Ajtók Bukó-nyíló rúdzár változtatható kilincsmagassággal Hibás működtetés gátló Cikkszám Cikkszám lehetséges (sz.h.m ) vagy (sz.h.m ) X X X X X
