1 1 Világítástechnika II. VEMIVIB5444I Szabadtéri világítástervezés

2 2 Előadás vázlata Ismétlés Tudnivalók a szabványokról A számítások alapjai Szabadtéri berendezések csoportosítása Példák

3 3 Ismétlés Világítási berendezés feladata: környezet, technológia kiszolgálása, vizuális komfort megteremtése Vizuális komfort (a Világítástechnikai Kislexikon szerint) A fiziológiai és pszichológiai hatások alapján kialakuló tudati állapot, amelyet a világítás és a környezet együttesen hoz létre és amely a környezet láthatóságával kapcsolatos megelégedettséget fejezi ki. Tervezés lépései: A látási feladat elemzése Kiindulási adatok rögzítése Szabvány választás (Irodalom kutatás) Fényforrás kiválasztás Lámpatest választás Számítás - iteráció - módosítások Alaprajzi elhelyezés Tipizálás

4 4 Szabványok A szabvány elismert szervezet által alkotott vagy jóváhagyott, közmegegyezéssel elfogadott olyan műszaki (technikai) dokumentum, amely tevékenységre vagy azok eredményére vonatkozik, és olyan általános és ismételten alkalmazható szabályokat, útmutatókat vagy jellemzőket tartalmaz, amelyek alkalmazásával a rendező hatás az adott feltételek között a legkedvezőbb. Története: Méter mérték ügyében évi május hó 20-án Párizsban kötött nemzetközi egyezményt a hazai jogrendbe évi II. tv emelte be évi XXVIII. törvény a nemzeti szabványosításról. Legutóbbi módosítása július 1.

5 5 Előírások az elmúlt 150 évből XX. sz. első fele VTÁ (Világítástechnikai Állomás) előadásai (Willheim Gusztáv, Pillitz Dezső, Országos Világítástechnikai Bizottság irányelvei, Zipernovszky Ferenc, Taky Ferenc és társaik) ABEO (Általános Balesetelhárító és Egészségvédelmi Óvó Rendszabály) E törvény szerint a nemzeti szabványosítás célja az általános és ismételten alkalmazható eljárások, műszaki megoldások közrebocsátásával a termelés korszerűsítése, a szolgáltatások színvonalának javítása a kereskedelem műszaki akadályainak elhárítása, a műszaki fejlesztés eredményeinek széles körű bevezetése, az élet, az egészség, a környezet, a vagyon, a fogyasztói érdekek védelme és a biztonsága, a megfelelőség tanúsítás követelményrendszerének kialakítása, a hazai termékek és szolgáltatások nemzetközi elismertetése

6 6 A nemzeti szabványosításban a következő alapelveket kell érvényesíteni: a) az áttekinthetőséget és a nyilvánosságot, b) a közérdek képviseletét, c)az önkéntességet egyrészről a nemzeti szabványosításban való részvétel, másrészről a nemzeti szabványok alkalmazása szempontjából, d) a tárgyszerűséget, e) a függetlenséget a különböző érdekcsoportok túlsúlyától, f) az egységességet és ellentmondás-mentességet, g) az alkalmazkodást a tudomány, a műszaki gyakorlat és a tapasztalat általános eredményeihez, figyelembe véve a gazdasági adottságokat, h) az alkalmazkodást a nemzetközi és az európai szabványosítás rendjéhez,

7 7 A szabványok csoportosíthatók 1: Termék szabványok, (pl: MSZ EN :2011 Lámpatestek) Létesítési szabványok, (pl:msz EN :2014 Szabadtéri munkahelyek) Magatartási szabványok, (pl:msz 1585:2016 Villamos berendezések üzemeltetése) Terminológiai szabványok, (MSZ 9620:1990 Fénytechnikai terminológia )

8 8 A szabványok csoportosíthatók 2: Nemzetközi Szabványügyi Szervezetek: ISO: Nemzetközi Szabványügyi Szervezet IEC: Nemzetközi Elektrotechnikai Bizottság Európai Szabványügyi Szervezetek: CEN: Európai Szabványügyi Bizottság CENELEC: Európai Elektrotechnikai Szabványügyi Bizottság ETSI: Európai Távközlési Szabványügyi Intézet Nemzeti szabványosítás: valamely meghatározott ország szintjén végzett szabványosítás Hazánkban MSZT (Magyar Szabványügyi Testület) Vállalati szabványok: egy vállalat ismétlődő feladatainak, termékeire vonatkozó szabályozásra

9 november MAGYAR SZABVÁNY MSZ EN Útvilágítás 2. rész: A világítási jellemzők követelményei Az MSZ :2000, az MSZ :2000 és az MSZ :2000 helyett Road lighting. Part 2: Performance requirements E nemzeti szabványt a Magyar Szabványügyi Testület a nemzeti szabványosításról szóló évi XXVIII. Törvény alapján teszi közzé. A szabvány alkalmazása e törvény 6. -ának (1) bekezdése alapján önkéntes. A törvény 6. -ának (2) bekezdése értelmében műszaki tartalmú jogszabály hivatkozhat olyan nemzeti szabványra, amelynek alkalmazását úgy kell tekinteni, hogy azzal az adott jogszabály vonatkozó követelményei is teljesülnek. A szabvány alkalmazása előtt győződjön meg arról, hogy nem jelent-e meg módosítása, helyesbítése, nincs-e visszavonva, vagy műszaki tartalmú jogszabály hivatkozik-e rá.

10 11 Jóváhagyó közlemény Az EN :2016 európai szabványt a Magyar Szabványügyi Testület magyar nemzeti szabvánnyá nyilvánítja, amely a közzétételének napjától érvényes. Magyar nemzeti szabványként az európai szabvány angol nyelvű változatát kell alkalmazni Endorsement notice The European Standard EN :2016 is endorsed by the Hungarian Standards Institution as a Hungarian National Standard, which is valid from the day of its publication. The English language version of the European Standard shall be considered as the Hungarian National Standard.

11 Szabadtéri világítási berendezések csoportosítása 12 Szabadtéri munkahelyek : MSZ EN :2014 Munkahelyi világítás 2. rész Szabadtéri munkahelyek Közvilágítás: MSZ EN :2016; -3:2016; -4:2016 (Útvilágítás) 2. rész A világítási jellemzők követelményei; 3. rész A világítási jellemzők számítása; 4. rész A világítási jellemzők mérési módszerei Sportvilágítás: MSZ EN 12193:2008 (Light and Lighting Sports lighting)

12 13

13 14 További szabadtéri világítások Vasúti szabadtéri világítások MÁVSZ ,2,3,4: Díszvilágítások nincs szabványosítva, CIE ajánlás

14 Eltérések a beltérhez képest 15 Világítási feladat megismerése: Mit? Milyen célra? Milyen időtartamra? Megrendelő speciális előírásai A világítási helyszín megismerése Adaptációs szintek Vonatkozó előírások azonosítása, rögzítése A világítási feladatra vonatkozó szabványok, rendeletek (általában alsó korlátok) A világítási berendezés környezetére vonatkozó szabványok rendeletek (általában felső korlátok) Villamosenergia vételezési lehetőségek Kulturális környezet, szokások

15 16 Specialitások a beltéri tervezéshez képest: általában nem számolunk visszaverődéssel, változó (extrém) működési környezet (hőmérséklet, szennyeződés, csapadék, szél teher, vibráció,), zavaró fények korlátozása, általában közforgalmú területet érint (vandalizmus). Egyebek: sötét környezet (általában éjszakai üzemelés, adaptáció), légköri túlfeszültség (villám), speciális avulási megfontolások, környezetvédelmi megfontolások, újrahasznosíthatóság.

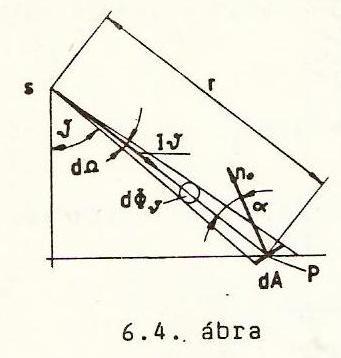

16 17 Pontmódszer esetén Távolság törvény

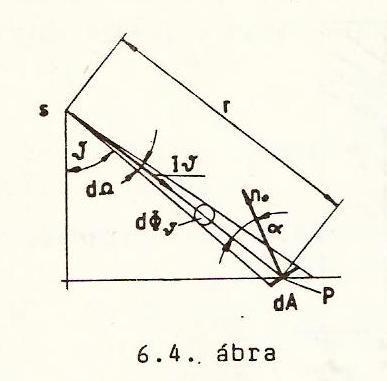

17 18 r h cosυ Ha a felület merőleges, akkor α=0 h E I 2 h 2 cos Vízszintes felület esetén: α=υ E h I 3 h 2 cos

18 19 Függőleges felület esetén: 90 A vertikális megvilágítás E V I h 2 cos 2 * sin h

19 Vasútvilágítási terminológia Vertikális megvilágítások 20

20 21 Számítás menete Ismernem kell: geometriát (h, osztás távolság) lámpatest fényerősség-eloszlását (I υ ) raszter pontok kijelölése Számítom: E-t, E>>E n ; módosítok, újra számolok, becslés fontossága

21 Szuperpozíció tétele 22

22 Tervezés menete 23 Világítási koncepció felállítása és annak ellenőrzése Előzetes becslés (Próbavilágítás) Világítástervezés Méretezés Az eredmények ellenőrzése A tervezés eredményének prezentálása A telepítés és üzemeltetés - világítás minőségét befolyásoló követelményeinek rögzítése Ellenőrző mérés

23 24 Közvilágítás esetén fénysűrűségre kell méretezni, Gépi számítás Ismerni kell ρ-t Szabadtéri munkahelyek esetén vizsgálni kell a környezetet is!

24 25 E1 sötét környezet pl. nemzeti parkok, védett területek E2 kevéssé világos területek pl.vidéki (falusi?) ipari területek és lakóterületek E3 közepes világosságú területek pl. elővárosi ipari és lakóterületek E4 világos területek pl. város és bevásárló központok

25 Szabadtéri munkahelyek Előírások: E v ajánlott értékei[4.3.1.pont]: 5; 10; 15;20;30;50;75;100;150;200;300; [az értéksor köv.tagjai előírások között nem szerepelnek!] 500;750;1000;1500;2000 U o ;[ U min ] 0 E E av 26 Káprázás korlátozás GR L Színvisszaadás R a Színhőmérséklet: pszichológiai kérdés, esztétika és természetesség. Zavaró fények (fényszennyezés)-re előírás

26 27 Szabadtéri munkahelyek 1.Szabadtéri munkahelyek általános közlekedési területei 2.Repülőterek 3.Építési területek 4.Csatornák, zsilipek, kikötők 5.Mezőgazdasági területek 6.Töltőállomások (benzinkutak) 7.Ipari berendezések és rakterületek 8.Tengeri gáz és olaj lelőhelyek (olajtermelés) 9.Parkolók 10.Kőolaj- és más veszélyes ipari berendezések 11.Vill. Gáz és hőerőművek 12.Vasutak és közúti vasutak 13.Fűrészüzemek 14.Hajógyárak és dokkok 15.Vízművek és szennyvíztelepek.

27 28 Szabadtéri berendezések közvilágítás Geometriai fogalmak: Elrendezés szerint: egy oldalas két oldalas --szemközti --váltott B A C

28 29 Osztott pályás út esetén: Két oldalas szemközti v. váltott Közép elrendezés szemközti v. váltott Átfeszítés A B C 1 2 3

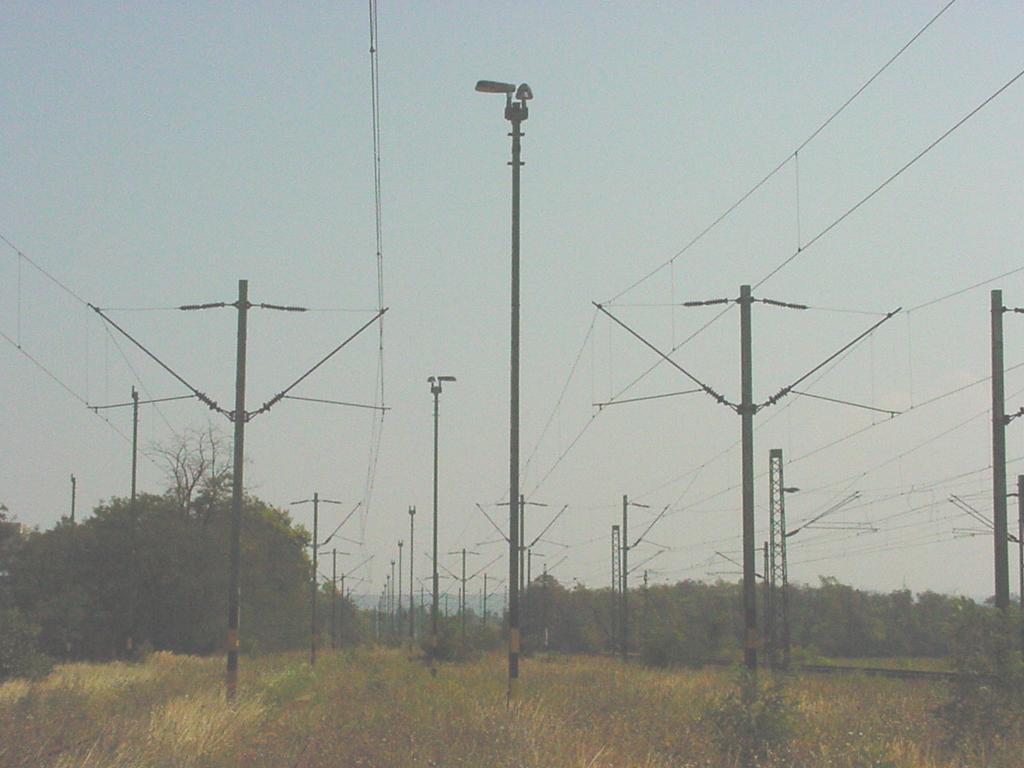

29 Fénypont magasság 30 h

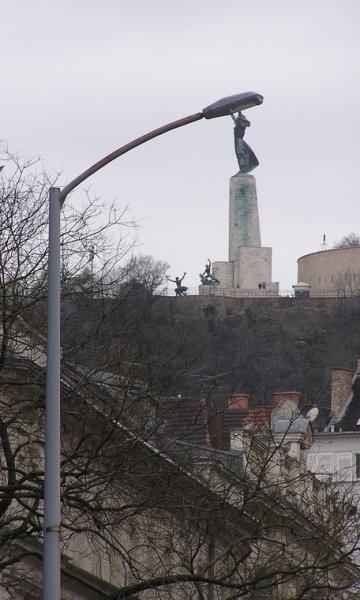

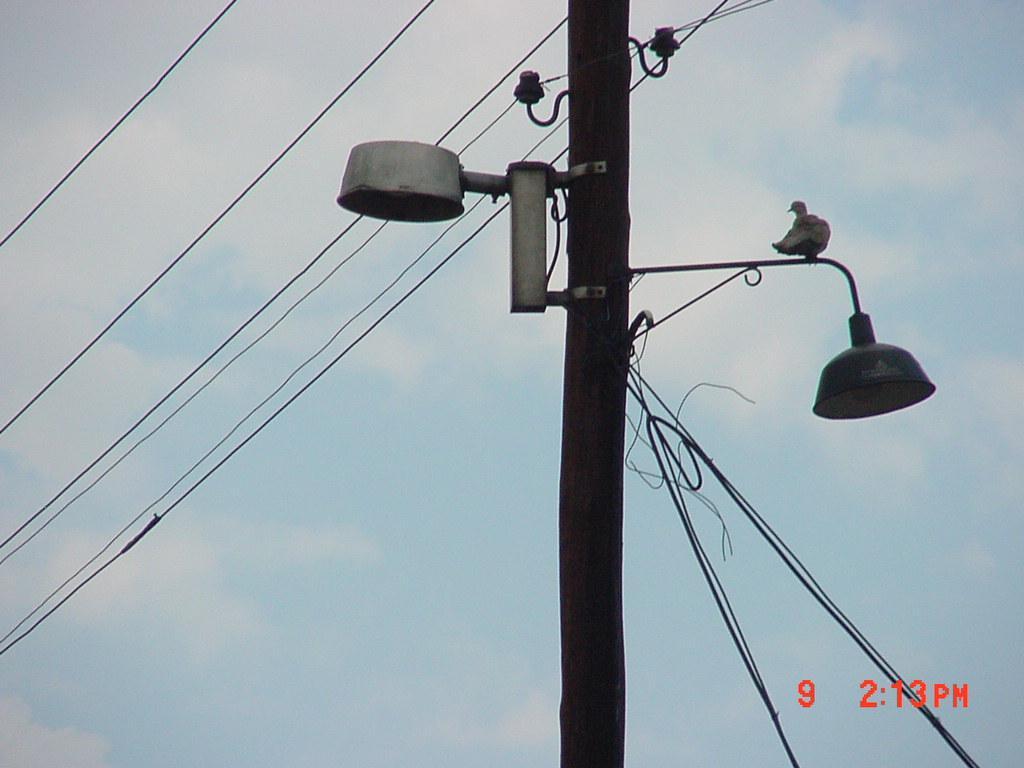

30 Lámpakarral kapcsolatos fogalmak 31 Lámpakar:hossza, hajlás 0 o Forgatás

31 32 Hajlás:Y tengely, (Neigung) Billentés: X tengely (Kippung/Drehung/ Schwenkung) Forgatás: Z tengely (Orientierung)

32 33 Egyenletesség Hosszegyenletesség (határegyenletesség): U l =L min /L max Egyenletesség: U o =L min /L av Ill. U o =E min /E av

33 34 Küszöbérték növekmény 650MF TI 0, 8 L av 0,8 L v ahol: MF avulási tényező L V egyenértékű fátyol fénysűrűség L av útfelület átlagos fénysűrűsége L v n k 1 E k 2 k ahol: E k k. lpt által létrehozott megvilágítás a megfigyelő szemének síkjában θ k a szemlélési irány és a k. lpt középpontja közötti szög

34 36 Üzemeltetés Még mindig a 11/1985.(11.30) IpM rendelet Közvilágítási naptár, Fél éjjeles, Karbantartási igények, Garanciális feltételek

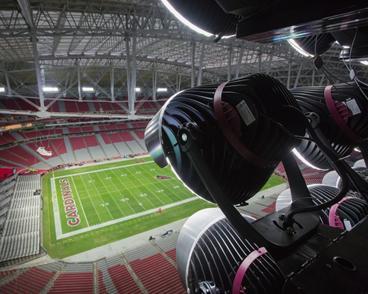

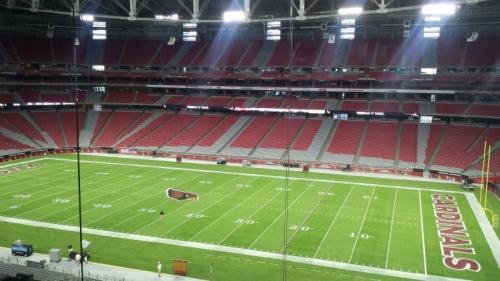

35 37 Sportvilágítás MSZ EN 12193: 1999 csak angolul Megvilágítás, térbeli egyenletesség, színvisszaadás, Játékosok, bírák, nézők igényei is mérvadók

36 38 Oszlop elhelyezések területen kívül 16-os 5.5m
