1 LED lámpatestek új fejlesztési lehetőségei Zhaga szabvány környezetben Készítette: Harnos Jenő Zhaga-vízesés - Kína

2 Áttekintés Példák ipari szabványokra Milyen kérdéseket vet fel számunkra? 2

3 Példák ipari szabványokra Compact Cassette Philips - hangrögzítési technológiára vonatkozó szabvány VHS (Video Home System) JVC - mozgókép-felvétel- és lejátszási technológiára vonatkozó szabvány DALI (Digital Addressable Lighting Interface) 2001 ( 90-es évek végétől) DALI AG tagok - Digitális világítás vezérlés; címezhető elemekkel - IEC and IEC

4 Mi indokolta a létrejöttét? Zhaga Regular and Associate members (rendes- és társult tagok) Tagok száma Zhaga Members Világítástechnikai ipar képviselői LED modul gyártók, lámpatest gyártók, beszállítók 4

5 Mi indokolta a létrejöttét? Zhaga Regular and Associate members (rendes- és társult tagok) Tagok száma Zhaga Members Világítástechnikai ipar képviselői LED modul gyártók, lámpatest gyártók, beszállítók 5

6 Mottó: A Csereszabatosság, mint cél elérése Interface-ek meghatározásán keresztül Növekvő bizalom az iparban olyan piacon elérhető csereszabatos LED termékek iránt, melyek lépést tartanak a LED technológia fejlődésével 6

7 Zhaga Book, mint a specifikációk gyűjteménye Book 1: Áttekintés és általánosan érvényes információk, Interface meghatározások Book 2: Beépített előtétes foglalatba illeszthető LED light engine Ø 65mm Book 3: Külső előtétes körszimmetrikus fénykibocsátó felület Ø 9mm - 23mm Book 4: Nagy intenzitású LED light engine jellemzően közvilágítási és csarnokvilágító lámpatestekhez Book 5: Külső előtétes foglalatba illeszthető LED light engine Book 6: Kompakt beépített előtétes LED light engine Book 7: Külső előtétes LED light engine beltéri alkalmazásokhoz Book 8: Beépített előtétes foglalatba illeszthető LED light engine Ø 85mm 7

8 LLE (LED light engine) Csereszabatosság Interface-ek meghatározása black box 8

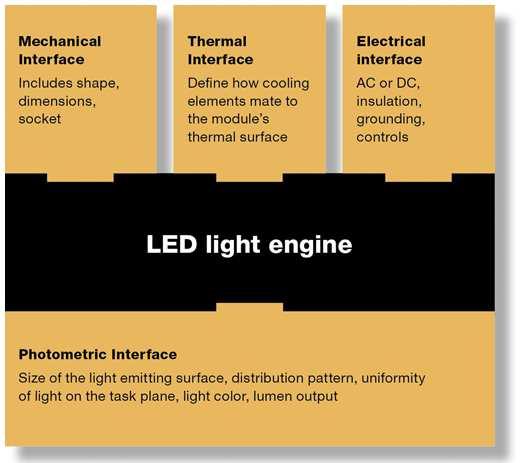

9 Interface specification LED light engine és LED lámpatest között Mechanikai (Mechanical) Hőtani (Thermal) Elektromos (Electrical) Fénytechnikai (Photometric) Vezérlés (Control) Megengedi a LLE-en belüli innovációt, miközben a lámpatesthez megbízhatóan kapcsolódik 9

10 LED light engine és LED lámpatest kapcsolódása Feltételezhetjük, hogy megfelelően csatlakoznak, ha a rájuk vonatkozó vizsgálatoknak megfeleltek prototipusok építése és tesztelése 10

11 Kicserélhetőség VONATKOZIK - Hűtőborda - Mechanikai- - Termális illeszkedés - Fénykibocsátó felület geometriája - Különböző felhasználási területek fénytechnikai jellemzői NEM VONATKOZIK - Performance - Minőség - Design - Biztonság (Safety) - Interface LED modul és Driver között 11

12 Kompatibilis (Compatible) vs. Csereszabatos (Interchangeable) Mechanical Interface Thermal Interface Electrical Interface Control Interface Photometrical Interface 12

13 Csereszabatos interchangeable vs. replaceable Csereszabatosnak tekintjük, amennyiben helyettesíthető egy másik fényforrással a lámpatest design módosítása nélkül. A Gyártó könnyen Beszállítót válthat, gyártási folyamatai megváltoztatása nélkül. Nem jelenti az alkatrészek helyszínen való cserélhetőségét! 13

14 Csereszabatos interchangeable vs. replaceable Csereszabatosnak tekintjük, amennyiben helyettesíthető egy másik fényforrással a lámpatest design módosítása nélkül. A Gyártó könnyen Beszállítót válthat, gyártási folyamatai megváltoztatása nélkül. Nem jelenti az alkatrészek helyszínen való cserélhetőségét! 14

15 Az interface mindkét oldalára vonatkozóan tartalmaz előírásokat Lámpatest, mint környezet: A LED lámpatestnek megfelelő környezetet kell biztosítania a LED light engine számára 15

16 Az interface mindkét oldalára vonatkozóan tartalmaz előírásokat A LED light engine-nek illeszkednie kell a LED lámpatestbe Geometria(befoglaló méretek) A rögzítés módja(pl. csavarral, vagy tartóval) A LED light engine által termelt hő mennyisége, valamint a működési hőmérséklet A fénykibocsátó felület mérete és elhelyezkedése, a tükörhöz/optikához való viszonya A LED light engine által kibocsátott fény eloszlása, egyenletessége, és egyéb fénytechnikai jellemzői Az elektromos karakterisztika (pl. tápfeszültség követelményei, vezérlési megoldások) 16

17 Betekintés az 1. Specifikációba Book 1 Áttekintés és általánosan érvényes információk, Interface meghatározások - Összefoglalás (informatív) - Általános rész (Scope, stb.) - Zhaga információk, háttér - Mechanikai interface (külső driver) - Fénytechnikai interface (paraméterek) - Elektromos interface (szigetelés) - Hőtani interface - Vezérlés interface - Mellékletek 17

18 18

19 19

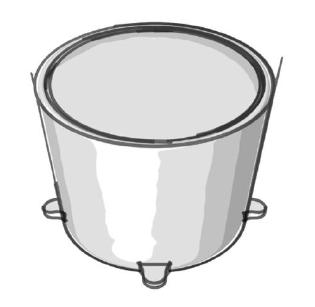

20 Betekintés az 2. Specifikációba Book 2 Beépített előtétes foglalatba illeszthető LED light engine Ø 65mm - Általános rész (Scope, stb.) - Rendszer áttekintés (informatív) - Mechanikai interface (Foglalatba illeszthető LLE; Foglalat PHJ65d) - Fénytechnikai interface (fénykibocsátó felület, működési követelmények, fényáram, fényerősség eloszlás, fénysűrűség egyenletesség, CCT, Ra) - Elektromos interface (táplálás) - Hőtani interface (hűtőborda, egyenletesség) - Vezérlés - Mellékletek 20

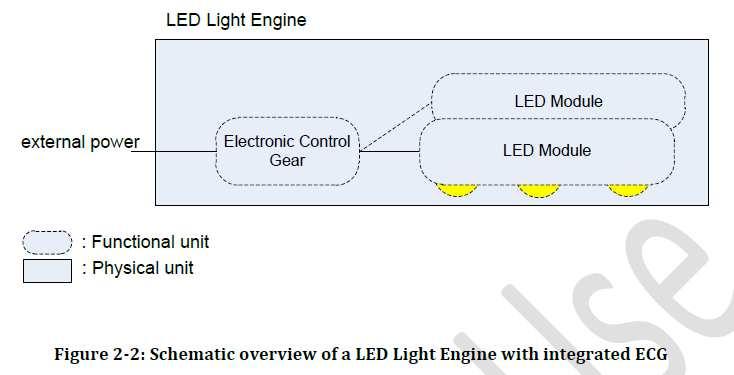

21 Sematikus ábra 21

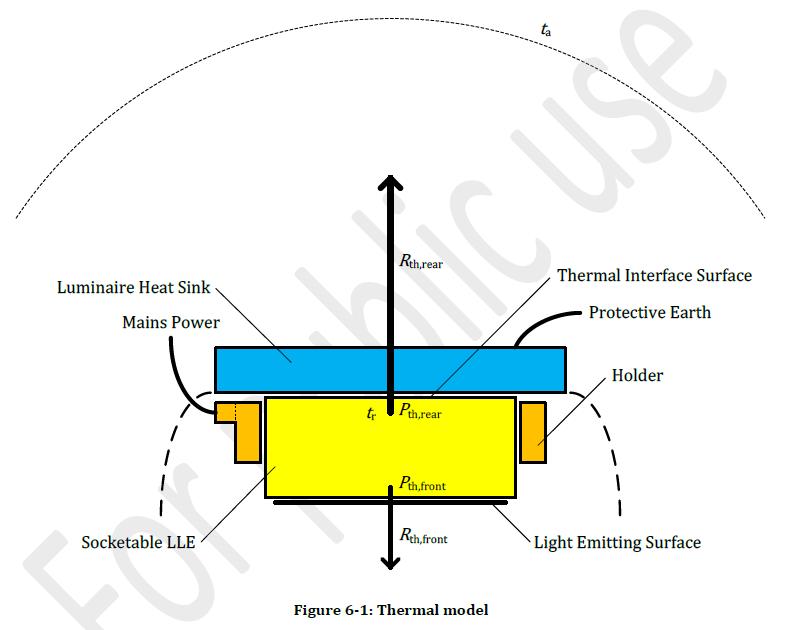

22 Termális model 22

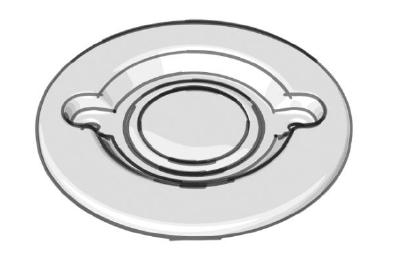

23 Betekintés az 3. Specifikációba Book 3 Külső előtétes körszimmetrikus fénykibocsátó felület Ø 9mm - 23mm - Összefoglalás (informatív) - Általános rész (Scope, stb.) - Rendszer áttekintés (informatív) - Mechanikai interface (LED Modul, optika, driver, lámpatest) - Fénytechnikai interface - Elektromos interface (táp, szigetelés) - Hőtani interface - Vezérlés - Mellékletek 23

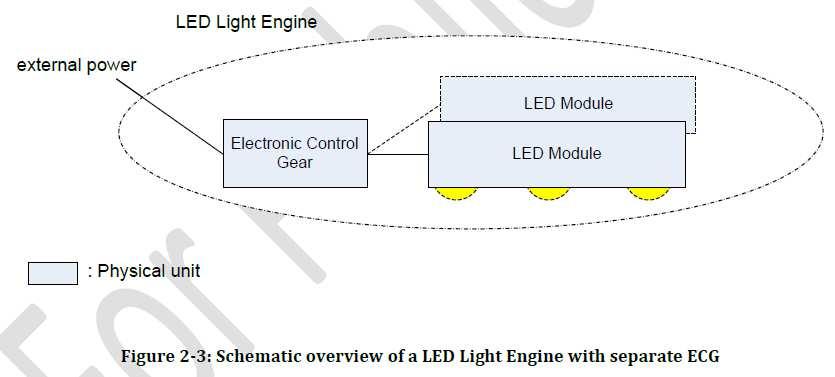

24 Sematikus nézet 24

25 Termális model 25

26 Specifikációk Phase 1 Phase 2 Phase 3 and 4 Phase 5 Collecting proposals Merger of proposals Specification development Maintenance by Zhaga Maintenance by a Standards Development Organization (SDO) 26

27 Előnyök A különböző területeken termelő gyártók rugalmas együtt gondolkodása Az együttműködés nem a nemzetközi szabványosítás szabályain alapszik Az illeszkedésre szükséges és elégséges feltételeket ad, nem szab gátat az innovációnak A book-ok specifikációi széleskörű műszaki egyetértésen alapulnak 27

28 Zhaga vizsgálólaboratóriumok: TÜV Rheinland InterCert Kft.? 28

29 29
