LED-szabványok. Tartalom

Átírás

1 H LED-szabványok Tartalom 1. LED termékszabványok áttekintés 2 2. Példák LED-lámpákra (fehér fényű, burás és reflektoros, valamint színes típusok) 2 3. Példák a LED-modulokra A LED-modulok sokfélesége Az első kapható szabványosított LED-modulok 2 4. Példák a LED-csatlakozókra 2 5. Példák LED-előtétekre 2 6. Példák LED-lámpatestekre 2 7. Nemzetközi LED(-ekkel kapcsolatos) szabványok és CTL/OSM döntési lapok a tervezésre, tesztelésre és mérésre vonatkozóan Meglévő nemzetközi LED(-ekkel kapcsolatos) tervezési, tesztelési és mérési szabványok Fejlesztés alatt lévő nemzetközi LED(-ekkel kapcsolatos) tervezési, tesztelési és mérési szabványok és módosítások CTL/OSM döntési lapok a tervezésre, tesztelésre és mérésre vonatkozóan 5 8. Tervezésre, tesztelésre, mérésre és világítási alkalmazásra vonatkozó regionális szabványok és specifikációk Egyesült Királyság LED-specifikációk Olaszország LED-specifikációk USA LED-szabványok/útmutatók LED-del kapcsolatos európai világításalkalmazási szabványok 5 A HOLUX Kft. elektronikus úton terjesztett műszaki tájékoztató kiadványa Forrás: a CELMA és az ELC közös útmutatója a LED-ekkel kapcsolatos szabványokról, 3. kiadás (2011. júl.) Szerkeszti: Surguta László, Szerkesztőbizottság: Arató András, Gyevi-Tóth Gergely Felelős kiadó: Hosó János vezérigazgató

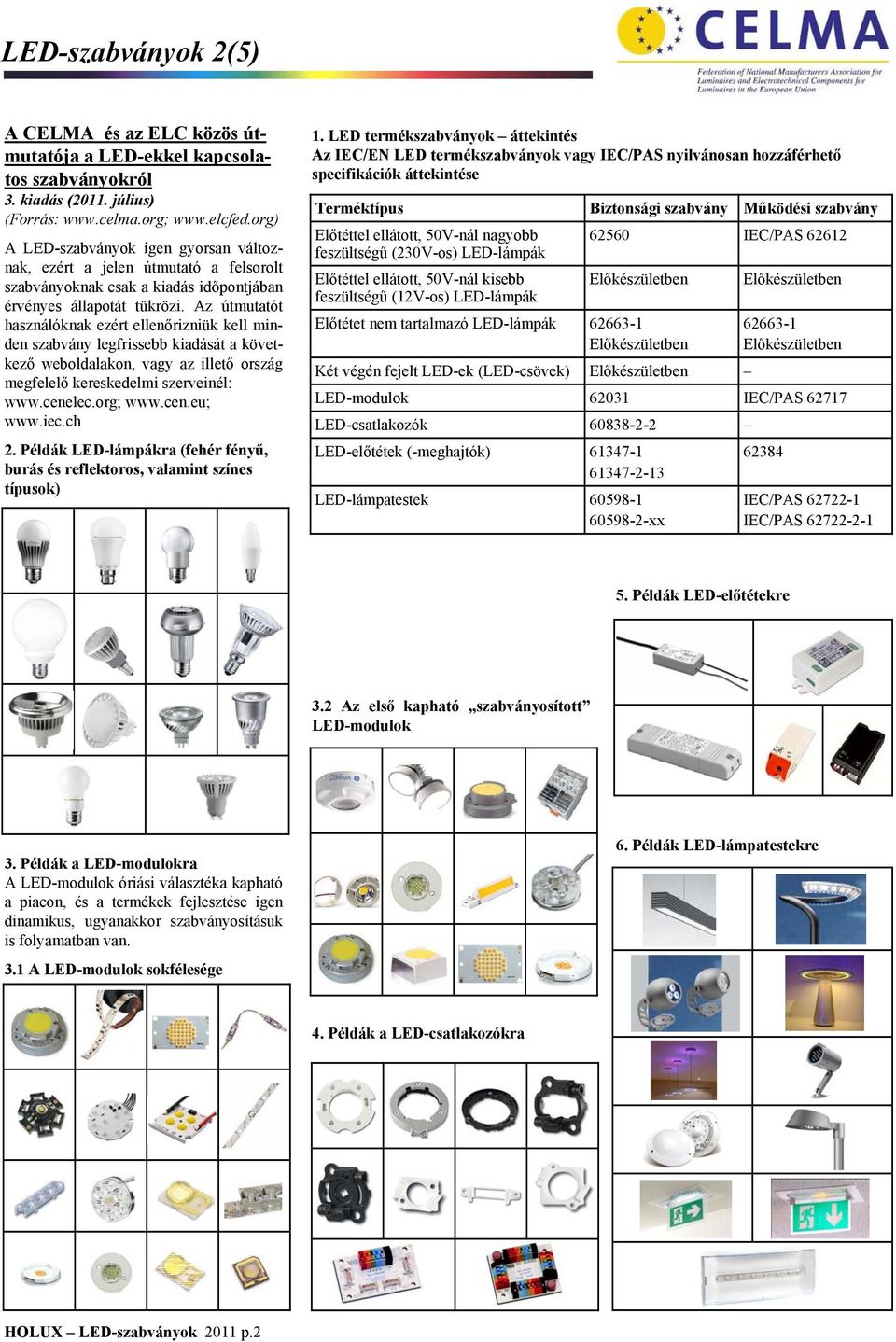

2 LED-szabványok 2(5) A CELMA és az ELC közös útmutatója a LED-ekkel kapcsolatos szabványokról 3. kiadás (2011. július) (Forrás: A LED-szabványok igen gyorsan változnak, ezért a jelen útmutató a felsorolt szabványoknak csak a kiadás időpontjában érvényes állapotát tükrözi. Az útmutatót használóknak ezért ellenőrizniük kell minden szabvány legfrissebb kiadását a következő weboldalakon, vagy az illető ország megfelelő kereskedelmi szerveinél: Példák LED-lámpákra (fehér fényű, burás és reflektoros, valamint színes típusok) 1. LED termékszabványok áttekintés Az IEC/EN LED termékszabványok vagy IEC/PAS nyilvánosan hozzáférhető specifikációk áttekintése Terméktípus Előtéttel ellátott, 50V-nál nagyobb feszültségű (230V-os) LED-lámpák Előtéttel ellátott, 50V-nál kisebb feszültségű (12V-os) LED-lámpák Előtétet nem tartalmazó LED-lámpák Két végén fejelt LED-ek (LED-csövek) LED-modulok LED-csatlakozók LED-előtétek (-meghajtók) LED-lámpatestek Biztonsági szabvány xx Működési szabvány IEC/PAS IEC/PAS IEC/PAS IEC/PAS Példák LED-előtétekre 3.2 Az első kapható szabványosított LED-modulok 3. Példák a LED-modulokra A LED-modulok óriási választéka kapható a piacon, és a termékek fejlesztése igen dinamikus, ugyanakkor szabványosításuk is folyamatban van. 3.1 A LED-modulok sokfélesége 6. Példák LED-lámpatestekre 4. Példák a LED-csatlakozókra HOLUX LED-szabványok 2011 p.2

3 LED-szabványok 3(5) 7. Nemzetközi LED(-ekkel kapcsolatos) szabványok és CTL/OSM döntési lapok a tervezésre, tesztelésre és mérésre vonatkozóan (CTL/OSM = Committee of Testing Laboratories/Operational Staff Meeting = Tesztlaboratóriumok Bizottsága/Döntéshozó vezetői értekezlet) 7.1 Meglévő nemzetközi LED(-ekkel kapcsolatos) tervezési, tesztelési és mérési szabványok LÁMPAMODUL IEC 62031:2008 EN 62031:2008 IEC/PAS 62717:2011 IEC 62560:2011 EN 62560: (várható) IEC/PAS 62612:2009 IEC sorozat EN sorozat IEC :2006 EN :2006 IEC/TR 61341:2010 EN 61341: (várható) IEC 61231:2010 EN 61231:2010 IEC/PAS :2011 ELŐTÉTEK IEC :2007 EN :2008 IEC :2006 EN : (várható) IEC 62384:2009 EN 62384:2009 IEC :2009 EN :2009 IEC :2009 EN :2009 IEC :2009 EN :2009 LÁMPATESTEK IEC sorozat EN sorozat IEC/PAS :2011 IEC/PAS :2011 RENDSZEREK IEC/TS 62504:2011 IEC 62471:2006 EN 62471:2008 IEC/TR :2009 Általános világítási LED-modulok Biztonsági specifikációk Általános világítási LED-modulok Működési követelmények Előtéttel ellátott, 50V-nál nagyobb feszültségű általános világítási LED-lámpák Biztonsági specifikációk Előtéttel ellátott, 50V-nál nagyobb feszültségű általános világítási LED-lámpák Működési követelmények Lámpafejek és -foglalatok mérőeszközökkel együtt a csereszabatosság és a biztonság ellenőrzéséhez Különféle lámpafoglalatok 2-2. rész: Különleges követelmények Csatlakozók LED-modulokhoz Reflektorlámpák fénysugár-középpontja fényerősségének és sugárzási szöge(i)nek mérése Nemzetközi lámpa-kód rendszer (International lamp coding system = ILCOS) LED Válogatás 1. rész: Általános követelmények és fehér rácsozat Lámpa-előtét 1. rész: Általános és biztonsági követelmények Lámpa-előtét rész: LED-modulok egyen- vagy váltakozófeszültséggel táplált elektronikus előtéteinek különleges követelményei LED-modulok egyen- vagy váltakozófeszültséggel táplált elektronikus előtétei Működési követelmények Digitálisan címezhető világítási interfész 101. rész: Általános követelmények Rendszer Digitálisan címezhető világítási interfész 102. rész: Általános követelmények Előtét Digitálisan címezhető világítási interfész 207. rész: Előtétekre vonatkozó különleges követelmények LED-modulok (6-os eszköztípus) Lámpatestek biztonsága Lámpatestek működése 1. rész: Általános követelmények Lámpatestek működése 2-1. rész: LED-lámpatestekre vonatkozó különleges követelmények Általános világítási LED-ekre és LED-modulokra vonatkozó kifejezések és meghatározások Lámpák és lámparendszerek fotobiológiai biztonsága Lámpák és lámparendszerek fotobiológiai biztonsága 2. rész: Nem-lézeres optikai sugárzás biztonságával kapcsolatos gyártási követelmények útmutatója HOLUX LED-szabványok 2011 p.3

4 LED-szabványok 4(5) MÉRÉS CIE 127:2007 EN :2004 EN :2004 EN :2007 ELEKTROMÁGNESES MEGFELELŐSÉG (EMC) IEC 61547:2009 EN 61547:2009 IEC :2009 EN :2009 CISPR 15:2008 EN 55015:2009 LED-ek mérése Fény és világítás Lámpák és lámpatestek fotometriai adatainak mérése és bemutatása 1. rész: Mérés és file-formátum Fény és világítás Lámpák és lámpatestek fotometriai adatainak mérése és bemutatása 2. rész: Beltéri munkahelyek világítása Fény és világítás Lámpák és lámpatestek fotometriai adatainak mérése és bemutatása 3. rész: Munkahelyek tartalékvilágítási adatainak bemutatása Általános világítási célú berendezések Az elektromágneses zavarással szembeni immunitás követelményei Elektromágneses megfelelőség (EMC) 3-2. rész: Határértékek Felharmonikus áramkibocsátások határértékei (fázisonként 16A-es bemeneti áramú berendezések esetén) Elektromos világítási és hasonló berendezések rádiózavarási jellemzőinek határértékei és mérési módszeri ELEKTROMÁGNESES MEZŐ (EMF) IEC 62493:2009 Elektromágneses mezők hatásának kitettekkel kapcsolatos világítási berendezések kiértékelése EN 62493: Fejlesztés alatt lévő nemzetközi LED(-ekkel kapcsolatos) tervezési, tesztelési és mérési szabványok és módosítások ÚJ SZABVÁNYOK IEC Ed 1 IEC IEC IEC/TS Ed 2 IEC Ed 1 IEC Ed 1 IEC Ed 1 IEC Ed 1 IEC xxxxx EN x MÓDOSÍTÁSOK IEC Amd 1 IEC Ed 1 (az IEC aktualizálása) CISPR 15 Amd 3 Előtéttel ellátott, 50V-nál nagyobb feszültségű általános világítási LED-lámpák Működési követelmények Előtétet nem tartalmazó LED-lámpák Biztonság Előtétet nem tartalmazó LED-lámpák Működés Általános világítás LED-ek, LED-fényforrások, LED-előtétek és LEDlámpatestek Kifejezések és meghatározások LED Válogatás 1. rész: Általános követelmények és fehér rácsozat Általános világítási LED-modulok Működési követelmények Lámpatestek működése 1. rész: Általános követelmények Lámpatestek működése 2-1. Rész: LED-lámpatestek különleges követelményei Két végén fejelt általános világítási LED-lámpák Biztonsági specifikációk LED-lámpatestek mérései (a cím még jóváhagyásra vár) Általános világítási LED-modulok Biztonsági specifikációk Lámpák és lámparendszerek fotobiológiai biztonsága Elektromos világítási és hasonló berendezések rádiózavarási tulajdonságainak határértékei és mérési módszerei Várható megjelenés / 2011/ HOLUX LED-szabványok 2011 p.4

5 LED-szabványok 5(5) 7.3 CTL/OSM döntési lapok a tervezésre, tesztelésre és mérésre vonatkozóan (CTL/OSM = Committee of Testing Laboratories/Operational Staff Meeting = Tesztlaboratóriumok Bizottsága/Döntéshozó vezetői értekezlet) CTL/OSM DSH 0744 DSH 0745 DSH 0702 DSH 0743 DSH 0749 DSH 0748 Lámpatestekben fényforrásként használt LED-ek LED-ekkel ellátott lámpatestek T8 T5, T8.. T8 és hasonló lámpa-adapterek (ide értve ugyanezeket LED-ek esetén) Előtéttel ellátott LED-lámpák LED-lámpa szigetelése Hordozható lámpatestek vagy világítási láncok 8. Tervezésre, tesztelésre, mérésre és világítási alkalmazásra vonatkozó regionális szabványok és specifikációk 8.1 Egyesült Királyság LED-specifikációk EST Spec v EST Spec v ECA criteria 2010 Cserére alkalmas LED-lámpákra és -modulokra vonatkozó követelmények LED-lámpatestek követelményei Fehér fényemittáló diódás világítási egységek szórakoztató/pihenő/bevásárló területek világításához, kiemelő- és kirakat-világításhoz 8.2 Olaszország - LED-specifikációk UNI 11356:2010 Fény és világítás LED-lámpatestek fotometriai adatainak mérési protokollja 8.3 USA LED-szabványok/útmutatók IESNA LM IESNA LM IESNA RP IESNA TM ANSI C78.377:2008 UL 8750 NEMA SSL 3:2010 IESNA TM-21 Jóváhagyott módszer: Szilárdtest világítási termékek elektromos és fotometriai mérései Jóváhagyott módszer: LED-fényforrások fényáram-tartásának tesztelése Világítástechnikai kifejezések és meghatározások Fényemittáló diódás (LED-es) fényforrásokra és rendszerekre vonatkozó műszaki emlékeztető Szilárdtest világítási eszközök színértékének specifikációi Világítási termékekben használt fényemittáló diódás (LED-es) fényforrások vizsgálatának körvonalazása Általános világítási célú, nagyteljesítményű fehér LED-ek válogatása Élettartam-becslési tesztmódszer (cím jóváhagyásra vár) 8.4 LED-del kapcsolatos európai világításalkalmazási szabványok EN :2011 EN :2007 EN 12193:2007 CEN/TR :2004 EN :2003 EN :2003 EN :2003 Fény és világítás Munkahelyek világítása 1. rész: Beltéri munkahelyek Fény és világítás Munkahelyek világítása 2. rész: Kültéri munkahelyek Fény és világítás Sportvilágítás Útvilágítás 1. rész: Világítási osztályok megválasztása Útvilágítás 2. rész: Működési követelmények Útvilágítás 3. rész: Teljesítőképességi számítások Útvilágítás 4. rész: A világítási teljesítőképesség mérési módszerei HOLUX LED-szabványok 2011 p.5
