1 12. ea Tervezés Speciális világítások, tartalék világítások, vezérlés, BME VIK MSC 1

2 Technológia Épített tér (belső vagy külső) kiszolgálása feladata Vizuális komfort megteremtés Világítás megvalósíthatósága Természetes Mesterséges BME VIK MSC 2

3 Adott rendeltetéshez olyan mesterséges világítást kell tervezni, ami a kialakított belsőtér és természetes világításhoz illeszkedve megfelelő vizuális környezetet biztosít. A szempontok együttes érvényesítése kompromisszumot igényel, cél a jó kompromisszumok elérése BME VIK MSC 3

4 A jó vizuális környezetet a Passzív belső/külső tér Aktív világítás Együtt szétválaszthatatlanul hozza létre BME VIK MSC 4

5 A vizuális környezet tervezés Belsőtér építészeti tervezése (helyiség arányainak, felület minőségének meghatározása) a külső tér tervezése (útburkolat, épület külső (díszvilágítás), pálya tervezése stb.) természetes világítás tervezés, csak belsőtér esetén technológiai tervezés mesterséges világítás tervezés BME VIK MSC 5

6 A láthatóság igényei Megvilágítás, Térbeli egyenletesség, Időbeli egyenletesség, Színhőmérséklet, Színvisszaadás, Fényirány, Árnyékosság, Káprázatmentesség BME VIK MSC 6

7 Műszaki tervezés Gazdaságosság Megvalósíthatóság Üzemeltethetőség Biztonságtechnika (Rb) Üzembiztonság (akadályfény) BME VIK MSC 7

8 Mennyiségi paraméterek Minőségi paraméterek Megvilágítás Fénysűrűség Színhőmérséklet (Kruithof) Káprázáskorlátozás Árnyékosság Kontraszt BME VIK MSC 8

9 Tervezés lépései A látási feladat elemzése Kiindulási adatok rögzítése Irodalom kutatás (szabványok) MSZ EN 12464, MSZ EN 13201, MSZ EN Fényforrás kiválasztás Lámpatest választás Számítás - iteráció - módosítások Alaprajzi (helyszínrajzi)elhelyezés-egyeztetés társ tervezőkkel Tipizálás BME VIK MSC 9

10 BME VIK MSC 10

11 ökölszabályok BME VIK MSC 11

12 BME VIK MSC 12

13 BME VIK MSC 13

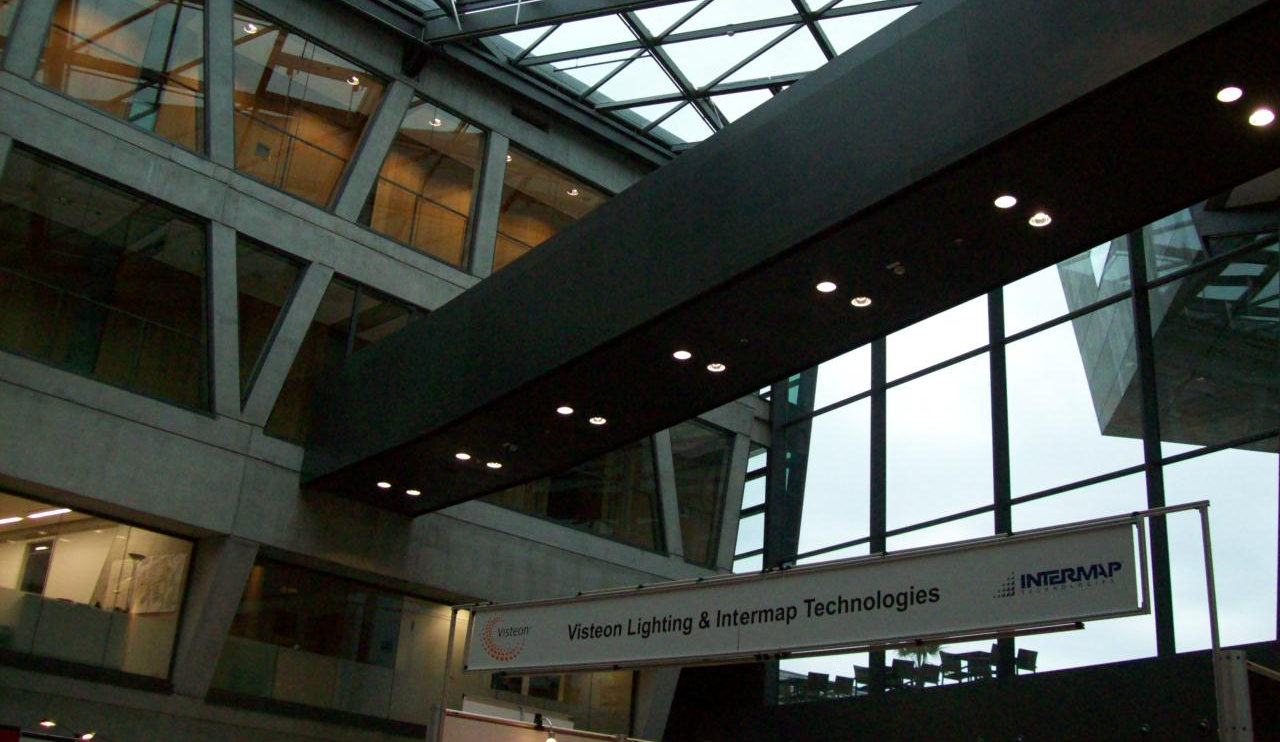

14 BME VIK MSC 14

15 BERNINI: DÁVID A SZOBOR ÁTVÁLTOZÁSA KISS ZSUZSANNA VILÁGíTÁSTECHNIKAI KONFERENCIA BME VIK MSC 15

16 BME VIK MSC 16

17 Szabadtéri munkahelyek 1. Szabadtéri munkahelyek általános közlekedési területei 2. Repülőterek 3. Építési területek 4. Csatornák, zsilipek, kikötők 5. Mezőgazdasági területek 6. Töltőállomások (benzinkutak) 7. Ipari berendezések és rakterületek 8. Tengeri gáz és olaj lelőhelyek (olajtermelés) 9. Parkolók 10. Kőolaj-és más veszélyes ipari berendezések 11. Vill. Gáz és hőerőművek 12. Vasutak és közúti vasutak! 13.Fűrészüzemek 14.Hajógyárak és dokkok 15. Vízművek és szennyvíztelepek BME VIK MSC 17

18 Sport világítás MSZ EN 12193: 1999 csak angolul mind kültérre, mind beltérre vonatkozik Megvilágítás, térbeli egyenletesség, színvisszaadás, Játékosok, bírák, nézők igényei is mérvadók BME VIK MSC 18

19 Oszlop elhelyezések területen kívül 16-os 5.5m BME VIK MSC 19

20 Philips Licht Handbuch 1975 Eindhoven BME VIK MSC 20

21 Tenisz pálya Philips Licht Handbuch 1975 Eindhoven BME VIK MSC 21

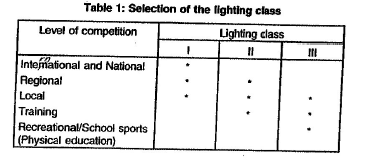

22 MSZ EN Gergely P. szerk.:gyakorlati világítástechnika Budapest I. II. III Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 22

23 Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 23

24 Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 24

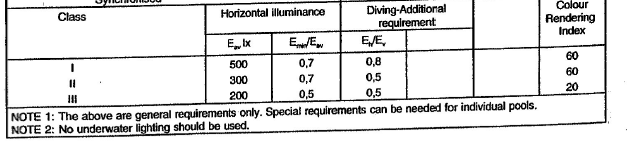

25 MSZ EN Uszoda világítási előírásai BME VIK MSC 25

26 Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 26

27 MSZ EN Lövészetre vonatkozó előírások BME VIK MSC 27

28 BME VIK MSC 28

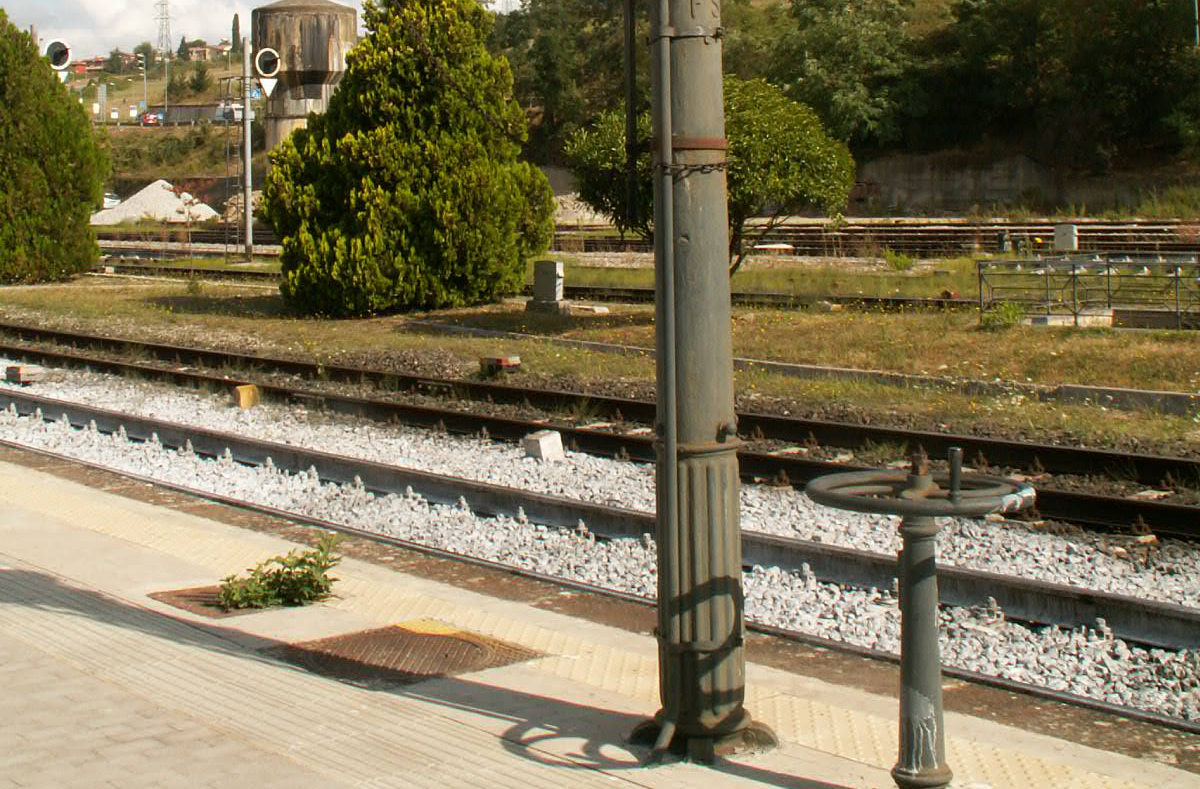

29 Speciális világítások Vasúti területek BME VIK MSC 29

30 A vasútvilágítás kezdetei 1884.aug BME VIK MSC 30

31 Előírások az elmúlt 150 évből XX. sz. első fele VTÁ előadásai Willheim Gusztáv ABEO (Általános Balesetelhárító és Egészségvédelmi Óvó Rendszabály) től MSZ : től MSZ /1, 2: től Vasútvilágítási Szabályzat a MÁVSZ ,2,3,4: BME VIK MSC 31

32 től 3/2002. (II. 8.) SzCsM-EüM együttes rendelet is a munkahelyek munkavédelmi követelményeinek minimális szintjéről től MSZ EN : BME VIK MSC 32

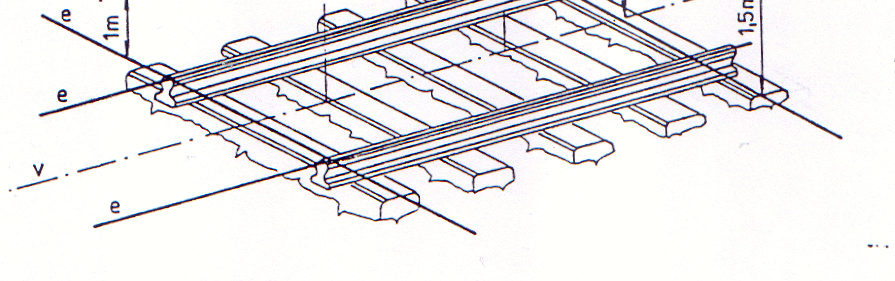

33 Speciális vasútvilágítási fogalmak BME VIK MSC 33

34 Káprázás értelmezése BME VIK MSC 34

35 K1 A fő nézési irányból kell világítani K2 A látótérben lévő lpt-t árnyékolni és ernyőzni kell. K3 I 80 <c K (h-1,5) 2 c K <50 K4 I 80 <c K (h-1,5) 2 c K <100 K5 Nincs korlátozó előírás BME VIK MSC 35

36 Káprázáskorlátozás értelmezése közvilágítási jellegű fényeloszlás esetén BME VIK MSC 36

37 Káprázáskorlátozás értelmezése fényvető jellegű fényeloszlás esetén BME VIK MSC 37

38 E E av e = 0 max Emin e = 1 E av E max E adaptációs E min BME VIK MSC 38

39 Árnyékhatás vasúti területeken A vasúti járművek árnyékhatása A vasúti szabadtéri világításnál alkalmazott fogalom, amely a megvilágított vasúti járművek egymásra és a közöttük levő területsávokra (peronokra) vetett zavaró árnyékokat jellemzi BME VIK MSC 39

40 Árnyékhatás a c A *h A1 A fő nézési iránnyal szemben a jármű árnyékot nem vethet A2 h 10 m esetén a = ca*h, (ca 2.0), h < 10m esetén A1 kategória A3 h 10 m esetén a = ca*h, (ca 3.0), h < 10 m esetén A1 kategória A4 Nincs korlátozás BME VIK MSC 40

41 Speciális világítások: Leakasztó padka Vágányfék Gépi (ködvilágítás) Kézi (saruzás) irányvágányok BME VIK MSC 41

42 BME VIK MSC 42

43 A magyar és a nemzetközi előírások összehasonlítása Terület jellege Magyar előírás E lx EN szabvány előírás E lx Megjegyzés tolatási padka nyitott peron fedett peron Forgalom típusa (Intercity, helyivasút, stb.) és nagysága függvényében Forgalom típusa (Intercity, helyivasút, stb.) és nagysága szerint nyitott rakterület száraz-földi járművek ill. száraz-földi jármű és rakterület közötti rakodás, ömlesztett és darabárú Tehervágányok rövid idejű műveletek, 4 folyamatos műveletek 5 rakomány fel és lerakása, nyitott rakodó rámpák utas aluljáró, lépcsők első és utolsó foka 10,20, , szélesség függvényében 7 Állomás méretétől függően, nincs megadva, hogy hol! BME VIK MSC 43

44 Keleti Railway Station (HU) BME VIK MSC 44
