1 Tervezési szempontok, áramköri szerelvények, vezérlések BME VIK MSC 1

2 Tervezés lépései A látási feladat elemzése Kiindulási adatok rögzítése (Társtervezők) Irodalom kutatás (szabványok) MSZ EN 12464, MSZ EN 13201, MSZ EN Fényforrás kiválasztás Lámpatest választás Számítás - iteráció - módosítások Alaprajzi (helyszínrajzi)elhelyezés-egyeztetés társ tervezőkkel Tipizálás BME VIK MSC 2

3 BME VIK MSC 3

4 ökölszabályok BME VIK MSC 4

5 BME VIK MSC 5

6 Szabadtéri munkahelyek 1. Szabadtéri munkahelyek általános közlekedési területei 2. Repülőterek 3. Építési területek 4. Csatornák, zsilipek, kikötők 5. Mezőgazdasági területek 6. Töltőállomások (benzinkutak) 7. Ipari berendezések és rakterületek 8. Tengeri gáz és olaj lelőhelyek (olajtermelés) 9. Parkolók 10. Kőolaj-és más veszélyes ipari berendezések 11. Vill. Gáz és hőerőművek 12. Vasutak és közúti vasutak! 13.Fűrészüzemek 14.Hajógyárak és dokkok 15. Vízművek és szennyvíztelepek BME VIK MSC 6

7 Sport világítás MSZ EN 12193: 2008 csak angolul mind kültérre, mind beltérre vonatkozik Megvilágítás, térbeli egyenletesség, színvisszaadás, Játékosok, bírák, nézők igényei is mérvadók BME VIK MSC 7

8 Oszlop elhelyezések területen kívül Mértékadó terület 43m*22m ill. 44m*24m 16-os 5.5m BME VIK MSC 8

9 Philips LichtHandbuch1975 Eindhoven BME VIK MSC 9

10 Tenisz pálya Philips LichtHandbuch1975 Eindhoven BME VIK MSC 10

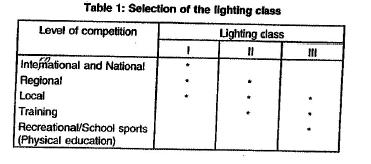

11 MSZ EN Gergely P. szerk.:gyakorlati világítástechnika Budapest I. II. III Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 11

12 Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 12

13 Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 13

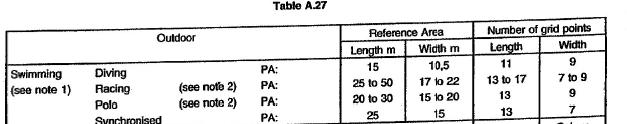

14 MSZ EN Uszoda világítási előírásai BME VIK MSC 14

15 A= világító test (cél világítása) Z= hátteret megvilágító lámpatest X, Y érési pontok Gergely P. szerk.:gyakorlati világítástechnika Budapest BME VIK MSC 15

16 BME VIK MSC 16

17 MSZ EN Lövészetre vonatkozó előírások BME VIK MSC 17

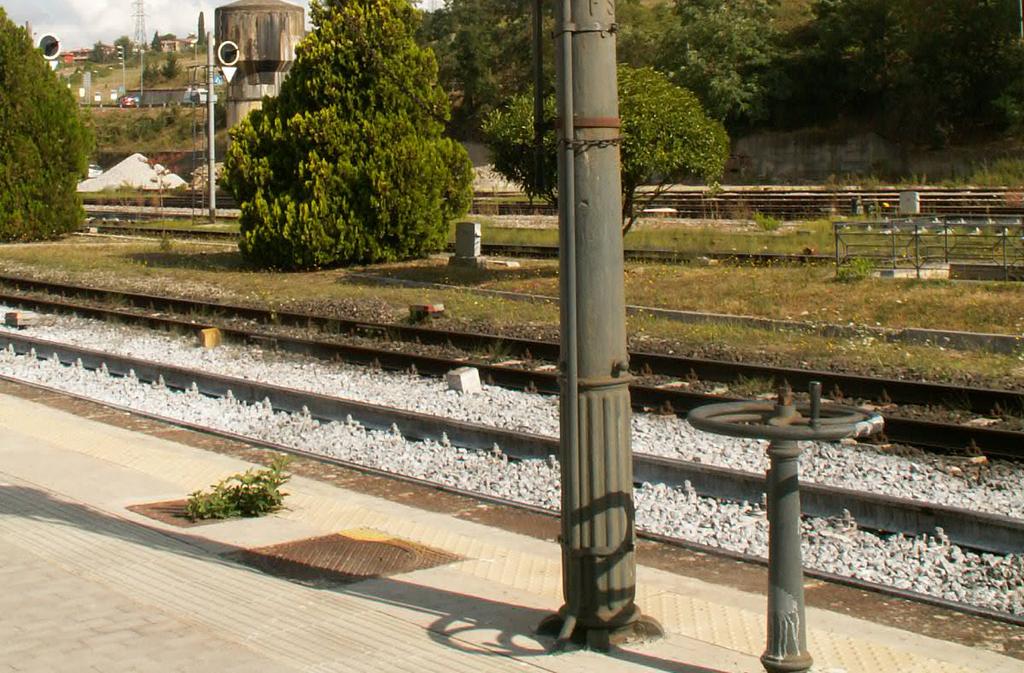

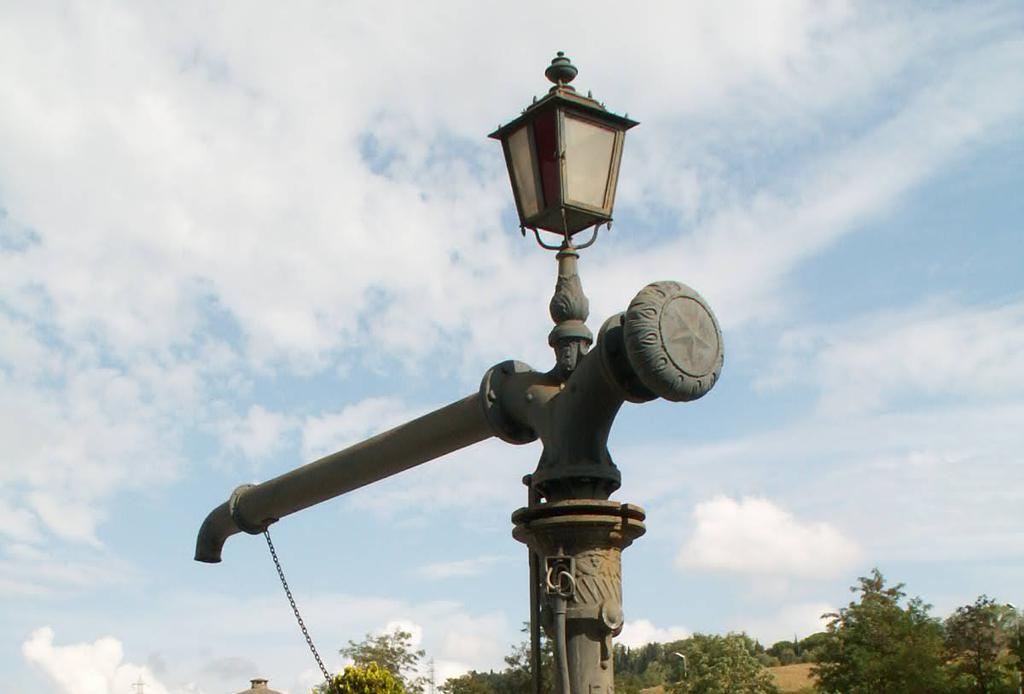

18 Speciális világítások Vasúti területek BME VIK MSC 18

19 Előírások az elmúlt 150 évből XX. sz. első fele VTÁ előadásai Willheim Gusztáv ABEO (Általános Balesetelhárító és Egészségvédelmi Óvó Rendszabály) től MSZ : től MSZ /1, 2: től Vasútvilágítási Szabályzat a MÁVSZ ,2,3,4: BME VIK MSC 19

20 től 3/2002. (II. 8.) SzCsM-EüM együttes rendelet is a munkahelyek munkavédelmi követelményeinek minimális szintjéről től MSZ EN : től 103/2003. (XII.27.) GKM rendelet szerint MÁVSZ BME VIK MSC 20

21 Mértékadó vonal BME VIK MSC 21

22 Speciális világítások: Leakasztó padka Vágányfék Gépi (ködvilágítás) Kézi (saruzás) irányvágányok BME VIK MSC 22

23 BME VIK MSC 23

24 A magyar és a nemzetközi előírások összehasonlítása Terület jellege Magyar előírás E lx EN szabvány előírás E lx Megjegyzés tolatási padka nyitott peron fedett peron Forgalom típusa (Intercity, helyivasút, stb.) és nagysága függvényében Forgalom típusa (Intercity, helyivasút, stb.) és nagysága szerint nyitott rakterület száraz-földi járművek ill. száraz-földi jármű és rakterület közötti rakodás, ömlesztett és darabárú Tehervágányok rövid idejű műveletek, 4 folyamatos műveletek 5 rakomány fel és lerakása, nyitott rakodó rámpák utas aluljáró, lépcsők első és utolsó foka 10,20, , szélesség függvényében 7 Állomás méretétől függően, nincs megadva, hogy hol! BME VIK MSC 24

25 Keleti Railway Station (HU) BME VIK MSC 25

26 Előtétek: Áramköri szerelvények: -- Hagyományos induktív -- Elektronikus Gyújtók: --Fénycsőgyújtók --Nagynyomású kisülőlámpák gyújtói Kondenzátorok: --Fázis tényező javító --Zavarszűrő Kismegszakítók Fénykapcsolók BME VIK MSC 26

27 Áramköri szerelvények Fénycső előtétek gyakorlatilag már csak elektronikus Előtétek (nagynyomású kisülő lámpákhoz): fojtó, elektronikus (kis egységteljesítményekhez) megcsapolásos BME VIK MSC 27

28 Energiahatékonyság BME VIK MSC 28

29 1. Elektróda 2. Ikerfém elektróda 3. Zavarszűrő kondenzátor 4. Bura (üveg) 5. tokozat Fénycső gyújtó felépítése (bimetálos) BME VIK MSC 29

30 Gyújtók: Impulzus, szuperpozíciós, időtagos (jele:s) Impulzus (párhuzamos, kétpontos) Előnye: fényforrás független Hátrány: menetszigetelést terheli Fényforrással együtt kell cserélni BME VIK MSC 30

31 Szuperpozíciós gyújtó (soros, hárompontos) Előnye: fényforráshoz optimalizált, van időtagos változata, Nem kell a fényforrással együtt cserélni. Hátránya: Közvetlenül a ff mellett kell elhelyezni BME VIK MSC 31

32 Szabályozás, vezérlés BME VIK MSC 32

33 Célja Szabályozás, Vezérlés - energia megtakarítás, kisebb üzemeltetési költségek - látási komfort növelése - tevékenységhez igazodó világítás beállítása - a berendezés kényelmes, többfunkciós kezelése - innováció és rugalmasság - üzembiztonság - ismételhetőség, eltárolt képek előhívása -központi vezérlés igénye, integráció - hangulatteremtés, látvány - tömegvonzás - természetes világítás utánzása BME VIK MSC 33
