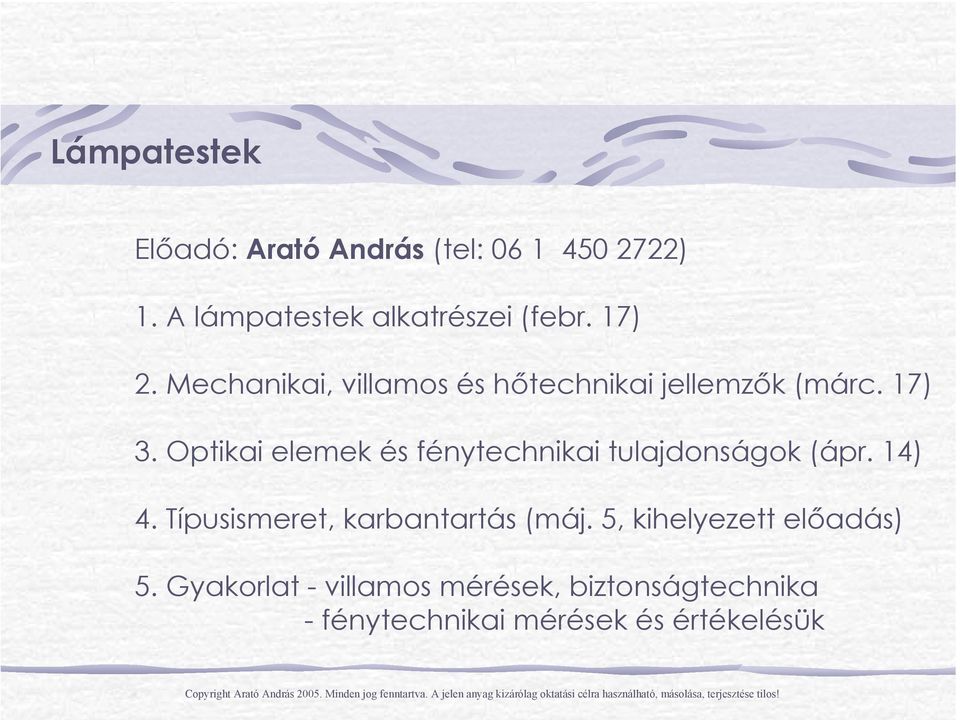

1 Lámpatestek Előadó: Arató András (tel: ) 1. A lámpatestek alkatrészei (febr. 17) 2. Mechanikai, villamos és hőtechnikai jellemzők (márc. 17) 3. Optikai elemek és fénytechnikai tulajdonságok (ápr. 14) 4. Típusismeret, karbantartás (máj. 5, kihelyezett előadás) 5. Gyakorlat - villamos mérések, biztonságtechnika - fénytechnikai mérések és értékelésük Copyright Arató András Minden jog fenntartva. A jelen anyag kizárólag oktatási célra használható, másolása, terjesztése tilos!
2 Lámpatestek Felkészüléshez ajánlott irodalom: Világítástechnika II. jegyzet BMF KVK 2018 MSZ EN szabványsorozat: Lámpatestek MSZ EN 13032: Measurement and presentation of photometric data of lamps and luminaires Mérési leírások (gyakorlat) Előadás diái

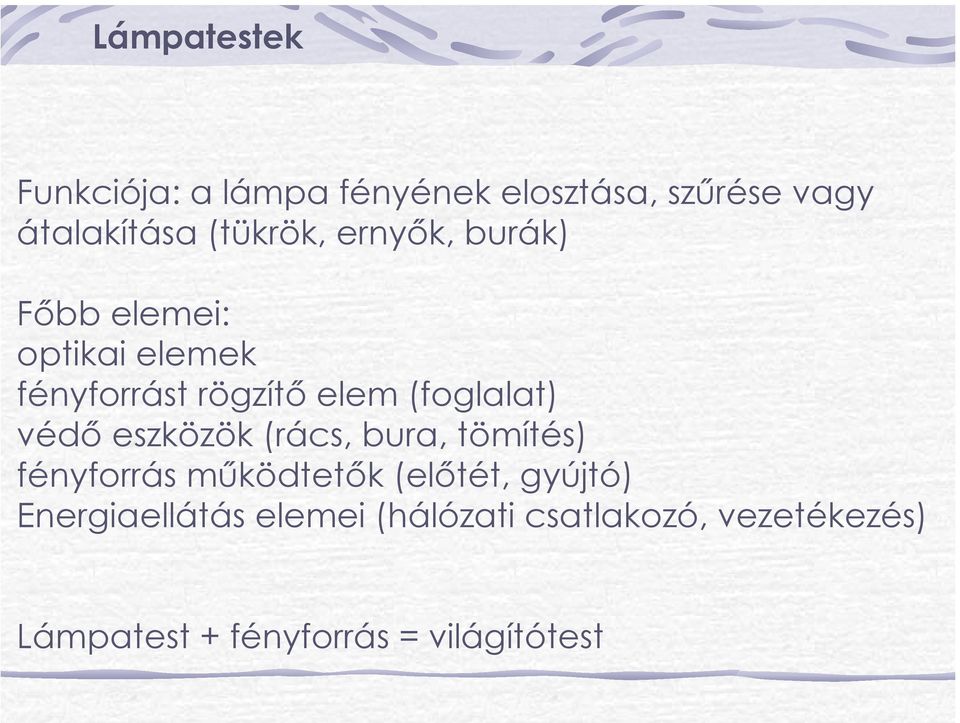

3 Lámpatestek Funkciója: a lámpa fényének elosztása, szűrése vagy átalakítása (tükrök, ernyők, burák) Főbb elemei: optikai elemek fényforrást rögzítő elem (foglalat) védő eszközök (rács, bura, tömítés) fényforrás működtetők (előtét, gyújtó) Energiaellátás elemei (hálózati csatlakozó, vezetékezés) Lámpatest + fényforrás = világítótest
4 Foglalatok Izzólámpák fejei
5 Foglalatok Fénycsövek fejei
6 Foglalatok Kompakt fénycsövek fejei (2 csapos, induktív előtéthez)
7 Foglalatok Kompakt fénycsövek fejei (4 csapos, elektronikus előtéthez)
8 Foglalatok anyag: bakelit, hőálló műanyag, kerámia, fém rögzítés: talpas, közcsavaros (M 10x1), bepattintható vezetékcsatlakozás: csavaros, rugós egyéb elem: pl. ernyőszorító gyűrű (csillárfoglalat) Főbb adatok: Lámpafej típusa Feszültség, áram Hőállóság (T) Csatlakoztatható vezeték keresztmetszete

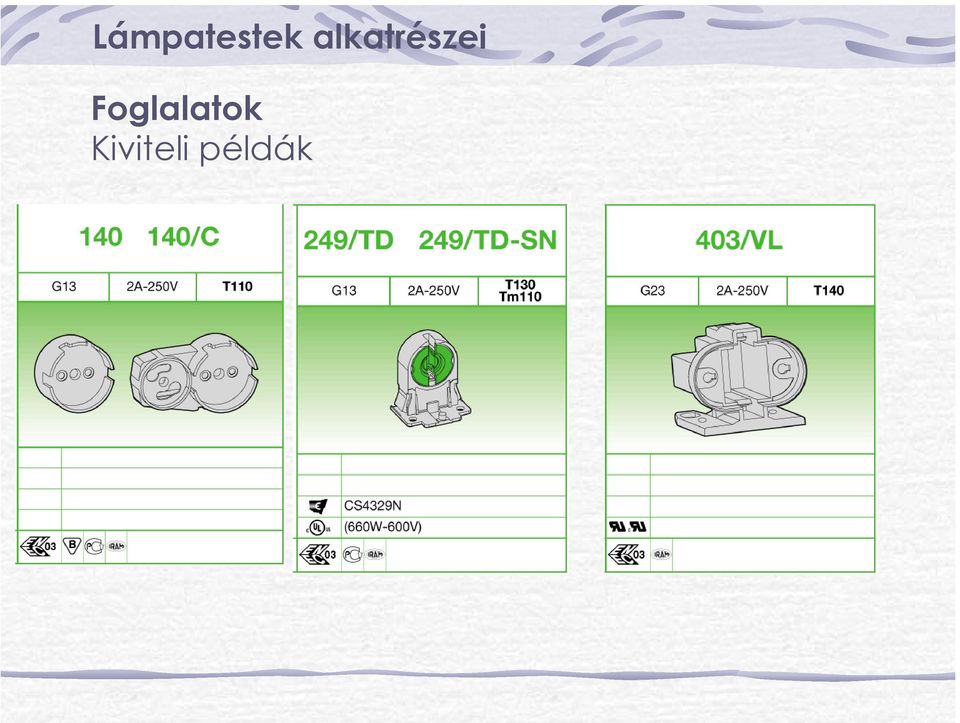

9 Foglalatok Kiviteli példák
10 Foglalatok Kiviteli példák

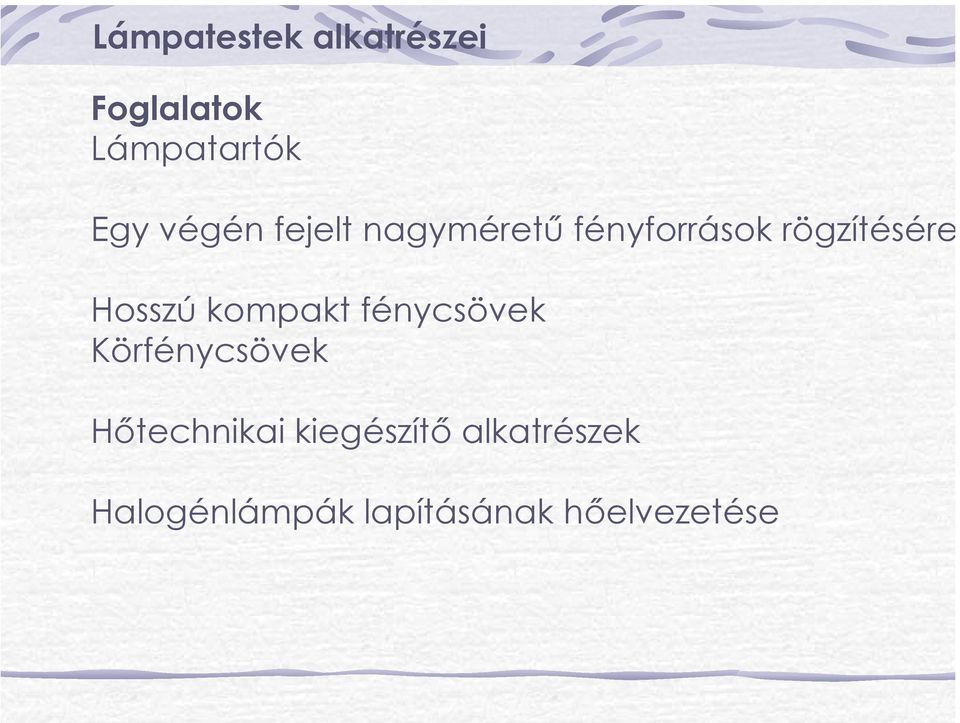

11 Foglalatok Lámpatartók Egy végén fejelt nagyméretű fényforrások rögzítésére Hosszú kompakt fénycsövek Körfénycsövek Hőtechnikai kiegészítő alkatrészek Halogénlámpák lapításának hőelvezetése

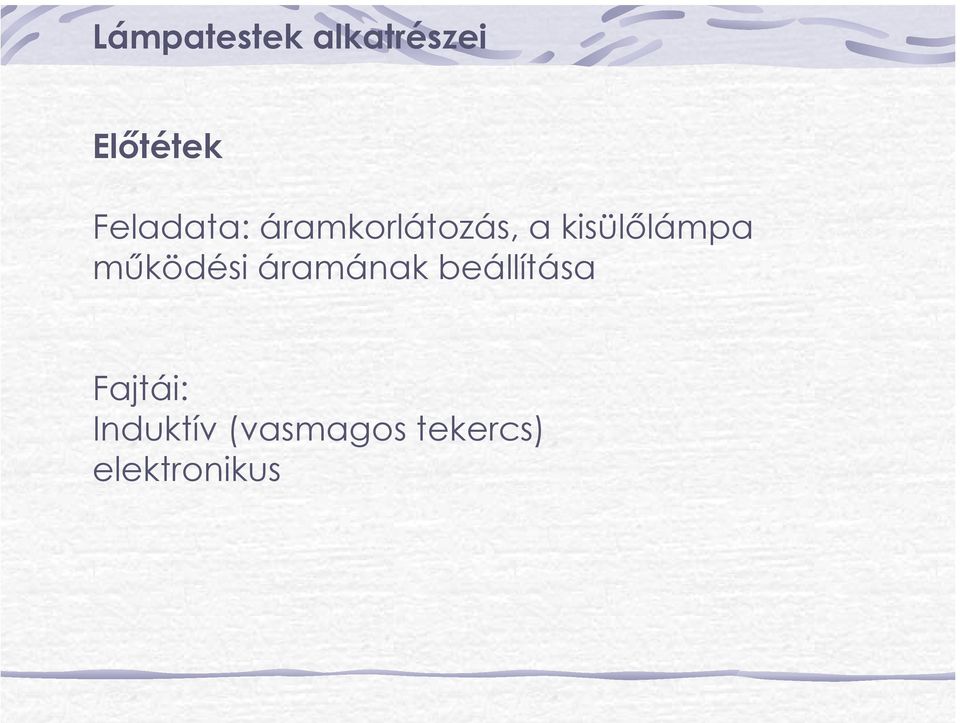

12 Előtétek Feladata: áramkorlátozás, a kisülőlámpa működési áramának beállítása Fajtái: Induktív (vasmagos tekercs) elektronikus
13 Induktív előtétek Főbb jellemzői: Névleges feszültség ( V) Milyen lámpához való (áram) Veszteség és EEI osztályozás (ez határozza meg a melegedést) Hőállóság (tw érték)
14 Induktív előtétek Nincs a jegyzetben!!! Melegedés és élettartam összefüggése: log L = log L0 1 + S T 1 T w L az előtét élettartama T hőmérsékleten Lo = tervezett élettartam, 3652 nap (10 év) T = az előtét tényleges hőmérséklete, K Tw = az előtét megengedett határhőmérséklete, K S = az előtét konstrukciójától és anyagától függő állandó, szokásos értéke: 4500
15 Induktív előtétek Melegedés és élettartam összefüggése: Élettartam (év) tw Tekercs hőmérséklete ( C)
16 Induktív előtétek Kiviteli példák 50 Hz-es zúgás, villogás előfordulhat belső térbe nem ajánlott!
17 Elektronikus előtétek Főbb jellemzői: Névleges feszültségtartomány (pl V) Milyen lámpához való (áram) Veszteség és/vagy EEI osztályozás (ez határozza meg a melegedést) Hőállóság (tc pont és érték) Környezeti hőmérséklet (pl C) Nagyfrekvenciás működés Fényszabályozás lehetséges

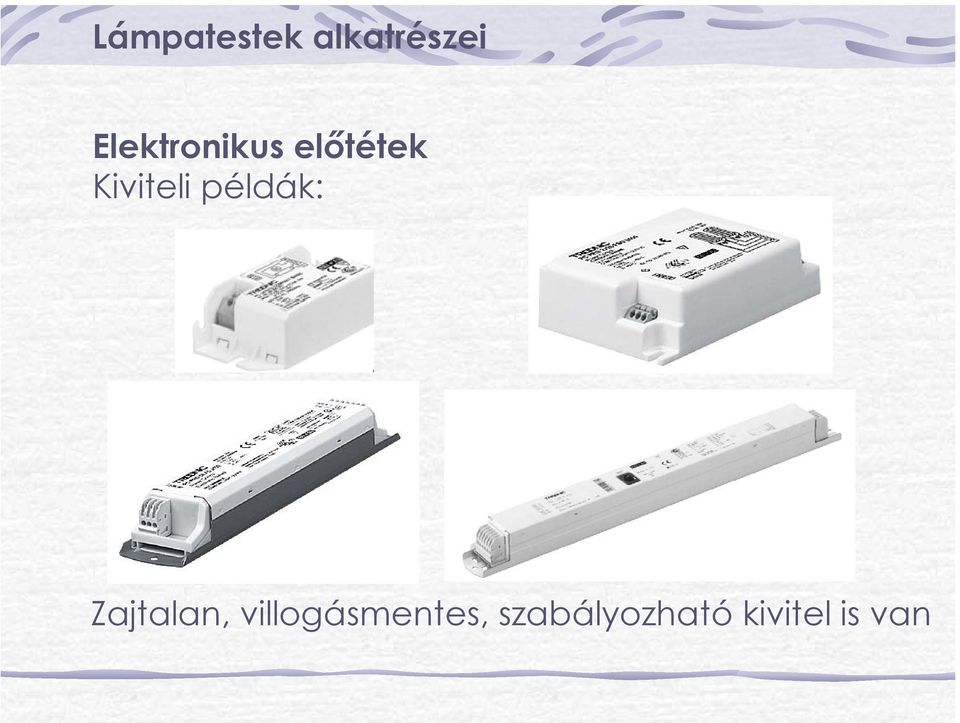

18 Elektronikus előtétek Kiviteli példák: Zajtalan, villogásmentes, szabályozható kivitel is van
19 Előtétek vesztesége, EEI osztályozás EEI = D - nagy veszteségű (forgalmazása az EU országaiban tilos) EEI = C - normál (2005. novembertől forgalmazása az EU országaiban tilos) EEI = B (B1, B2) - kisveszteségű EEI = A (A1, A2, A3) - elektronikus
20 EEI osztályozás, a lámpatest felvett teljesítménye a 36 W-os fénycső példáján EEI = D EEI = C EEI = B2 EEI = B1 EEI = A3 EEI = A2 EEI = A1 45 W felett W W W W 36 W alatt 38 W alatt, szabályozható
21 Lámpatestek felvett teljesítménye az előtét osztálya és a fénycső teljesítménye függvényében
22 Gyújtók Feladatuk: feszültséglökés keltése a kisülőlámpa gázterének átütéséhez Fénycsőgyújtók: V-os lökés (az impulzus keltéséhez az előtétet is felhasználja) Nagynyomású lámpák gyújtói: 2-5 kv-os lökés (az impulzus a gyújtóban keletkezik)
23 Gyújtók Főbb jellemzői: Névleges feszültség (tartomány) Milyen lámpához való Impulzus nagysága, fázishelyzete, alakja Nem-működési feszültség Működési hőmérséklettartomány Hőállóság (tc pont és érték)
24 Gyújtók Kiviteli példák: Lámpatest jelölések
25 Gyújtók Gyújtóimpulzus jelalakja
26 Kondenzátorok Párhuzamos és soros kompenzálás, duokapcsolás
27 Nincs a jegyzetben!!! Im Kondenzátorok Fázisjavító kondenzátorok méretezése Pw cosϕ = P _ I ϕ Iw m 36 W-os EEI=B1 osztályú áramkör teljesítményfelvétele: 42 W 36 W-os fénycső névleges árama: 0,43 A Ezzel: ϕ = 32,5 42 cos ϕ = = 230 0,43 0,42
28 Nincs a jegyzetben!!! Kondenzátorok Fázisjavító kondenzátorok méretezése Im _ I ϕ tg ϕ = I I m w I m = I w tgϕ = 0,43 0,63 = 0, 27A Iw 6 6 I m 6 0, ,27 10 C = 10 = = = 3,7( µ F) ω U 2π f U 6,
29 Kondenzátorok Fázisjavító kondenzátorok
30 Kondenzátorok Fázisjavító kondenzátorok Lámpa teljesítménye, W Lámpaáram, A Biztosító, A Kondenzátor kapacitása, µf Higanylámpák ,8 1,15 2,15 3,25 2,0 4,0 6,3 8, Nátriumlámpák ,0 1,2 1,8 3,0 4,6 2,0 2,5 4,0 6,3 10,
31 Csatlakozók hüvelykapcsok
32 Csatlakozók
33 Csatlakozók nyeregkapcsok
34 Csatlakozók Rugós kapcsok
35 Csatlakozók Rátolható csatlakozók
36 Csatlakozók Gépi szereléshez Hagyományos szereléshez Gépi szerelésre alkalmas kapcsok
37 Csatlakozó vezetékek A lámpatest kivitele Gumiszigetelésű vezeték típusa PVC szigetelésű vezeték típusa IP20, I. év. oszt. H03RT-F H03VVH2-F H03VV-F IP20, II. év. oszt. H05RR-F H03VVH2-F H03VV-F Nagyobb védettségű H07RN-F Nem alkalmazható
38 Csatlakozási módok Csatl. kapocs Csatl. dugó Szabad vezetékvég Adapter Lámpafej
39 Belső huzalozás Legalább 0,5 mm 2 keresztmetszet, 0,6 mm szigetelés vastagság Max. 2A-ig Legalább 0,4 mm 2 keresztmetszet, 0,5 mm szigetelés vastagság PVC, hőálló PVC, szilikon, teflon stb. szigetelés
40 Vezeték tehermentesítők Szorító bilincs Labirintus Átfűzés Radiális szorítócsavar kapcsok
41 Tartó és rögzítő szerelvények Beltér: Falra szerelhető Álmennyezetbe süllyeszthető A rögzítésnek a lámpatest ötszörös súlyát ki kell bírni!
42 Tartó és rögzítő szerelvények Kültér: Oszlopkarra, oszlopcsúcsra Tartókengyel állítható 150 km/h szél Földbe süllyesztés mechanikai védelem, kavics-ágy
43 Tömítések, tömszelencék Víz és por behatolása ellen gumi, filc, helyben habosodó műanyag Bura és ház között Vezeték bevezetésnél
