Egységes Erdészeti Vállalati Rendszer DigiTerra EIR v5 (Erdőgazdálkodási Információs Rendszer)

Átírás

1 FELHASZNÁLÓI KÉZIKÖNYV Egységes Erdészeti Vállalati Rendszer DigiTerra EIR v5 (Erdőgazdálkodási Információs Rendszer) Erdőgazdálkodási szakmai és térinformatikai alrendszer Dokumentáció Készítette: DigiTerra Informatikai Szolgáltató Kft. Kiadás: v1.1 Kiadás dátuma: oldal

2 Tartalomjegyzék 1. ÁLTALÁNOS ISMERTETÉS ÜZEMELTETÉSI ÚTMUTATÓ EIR TELEPÍTÉSE Rendszerkövetelmény EIR TELEPÍTÉSE - ISMERTETŐ Szerver telepítése EIR kliens telepítése Oracle 11 kliens telepítése EIR KONFIGURÁLÁSA Háttérképek felmásolása Konfigurációs fájl beállítása A SZOFTVER KEZELŐFELÜLETEI FŐABLAK TÉRKÉPEZÉS FELÜLET ADATRÖGZÍTŐ FELÜLETEK JELENTÉS FUTTATÓ FELÜLET TÖRZSÁLLOMÁNYOK KARBANTARTÁSA KÖZPONTI MODUL SZERVEZET KEZELÉS INFORMÁCIÓS KIMUTATÁSOK, TÉRKÉPEK FUTTATÁSA FELHASZNÁLÓK KARBANTARTÁSA JELENTÉSEK KARBANTARTÁSA ADATBÁZISBAN TÁROLT TÉRKÉPEK KARBANTARTÁSA INGATLAN-NYILVÁNTARTÁS MODUL FOLYAMATLEÍRÁS Földrészletek nyilvántartása Tulajdoni lap nyilvántartás Földhasználat KÓDKARBANTARTÁS Törzsadatokhoz tartozó megnevezések módosítása Törzsadatok hozzáadása, törlése ERDŐGAZDÁLKODÁS I. ÜZEMTERV MODUL FOLYAMATLEÍRÁS Erdőrészletek nyilvántartása Üzemterv aktualizálás Üzemterv váltás Szervezeti egység információ KÓDKARBANTARTÁS II. FAHASZNÁLAT MODUL FOLYAMATLEÍRÁS Fakitermelések stratégiai tervezése Éves fakitermelési terv Besorolás az éves tervbe Fakitermelési terv készítése Fakitermelési pótterv készítése Fatömegbecslés oldal

3 Választékterv készítése Termelési terv készítése Munkaműveleti és anyagfelhasználási terv készítése Pénzügyi ráfordítások tervezése Erdőrészletek csoportos tervezése Vágásszervezési terv készítése Terv lezárás (jóváhagyás) Üzemtervtől eltérő fahasználatok kezelése Faanyagforgalmi és árbevételi tervek készítése Munkaműveleti tény, Anyagfelhasználás, Pénzügyi ráfordítások bizonylatok rögzítése Terv végrehajtása Műszaki átvétel F-lap rögzítés Elemzések III. ERDŐMŰVELÉS MODUL FOLYAMATLEÍRÁS Éves erdőművelés terv Besorolás az éves tervbe Erdősítési terv készítése Erdőrészletek csoportos tervezése Erdőfenntartási terv készítése Munkaműveleti és anyagfelhasználási terv készítése Pénzügyi ráfordítások tervezése Terv zárás (jóváhagyás) Munkaműveleti tény, Anyagfelhasználás, Pénzügyi ráfordítások bizonylatok rögzítése Terv végrehajtása Műszaki átvétel E-lap rögzítés Elemzések IV. CSEMETETERMELÉS MODUL FOLYAMATLEÍRÁS Csemete táblák nyilvántartása Készletmozgások rögzítése Készletszámítás Leltározás Munkaműveleti-, Anyagfelhasználás-, Pénzügyi ráfordítások tény bizonylatok rögzítése KÓDKARBANTARTÁS V. KÖZJÓLÉT MODUL FOLYAMATLEÍRÁS Közjóléti objektumok nyilvántartása Közjóléti objektumok munkaműveletek, anyagfelhasználások, pénzügyi ráfordítások VI. TERMÉSZETVÉDELEM FOLYAMATLEÍRÁS Természetvédelmi területek nyilvántartása KÓDKARBANTARTÁS VII. ERDŐVÉDELEM VADGAZDÁLKODÁS MODUL FOLYAMATLEÍRÁS Vadászterületek nyilvántartása Vadgazdálkodási terv készítése Besorolás az éves tervbe Vadgazdálkodási terv Mesterséges vadtenyésztés Vadállománybecslés Szolgáltatások tervezése oldal

4 Műveleti terv Hajtástérkép Vadgazdálkodási tények rögzítése Krotáliaszámok karbantartása Munkaműveleti tény, Anyagfelhasználás, Pénzügyi ráfordítások bizonylatok rögzítése KÓDKARBANTARTÁS MEZŐGAZDASÁG MODUL FOLYAMATLEÍRÁS Mezőgazdasági táblák nyilvántartása MePAR fizikai blokk nyilvántartása: Mezőgazdasági terv készítése Besorolás az éves tervbe Mezőgazdasági parcellánkénti tervezés Munkaműveleti és anyagfelhasználási terv készítése Pénzügyi ráfordítások tervezése Munkaműveleti tény, Anyagfelhasználás, Pénzügyi ráfordítások bizonylatok rögzítése KÓDKARBANTARTÁS KÉSZLET MODUL FOLYAMATLEÍRÁS Raktárak nyilvántartása Készletmozgások rögzítése Készletszámítás Leltározás Készlet önköltségszámítás Mobil EIR v Készlet kódok karbantartása Mozgásbizonylatok beállítása KAPCSOLAT AZ ÜGYVITELI RENDSZERREL (INFOSYS INTERFÉSZ) EIR - JELENTÉSEK ÖSSZEFOGLALÁSA oldal

5 1. Általános ismertetés A DigiTerra EIR v5 erdőgazdálkodási információs rendszer az erdészet gazdálkodási tevékenységeit támogató integrált térinformatikai szoftvermegoldás. A rendszer főbb jellemzői: - jogszabályi és szakmai irányelveknek való megfelelés A rendszer a hatályos jogszabályi környezetnek és szakmai irányelveknek megfelelően készült. A gazdálkodás tervezését üzemtervi keretek között végzi, előállítja a hatósági elvárások szerinti terveket, rögzíti a műszaki nyilvántartásokat. A jogszabályi, hatósági változásokat azonnal átvezetjük a rendszerbe a szoftverkövetés ideje alatt. - moduláris felépítés Az önálló erdészeti tevékenységeket a rendszer modulokba (modulokba) szervezve valósítja meg. Az egyes modulok önállóan függetlenül is működnek. - térinformatikai felépítés Az nyilvántartások térbeli alapegységekre épülnek. A térképi nyilvántartást a rendszer szerves egységként kezeli lehetőséget biztosítva a térbeli elemzésekre is. - szervezetkezelés Az EIR három szintű - illetve bizonyos erdőgazdaságoknál, ahol az erdőgazdaság szervezeti felépítése indokolja négy szintű- szervezetet kezel. A felső szintre az Erdőgazdaságot, a másodikra az Erdészetet és a harmadikra az Erdészkerületeket négyszintűnél erdőgondnokság rögzítettük, négyszintűnél negyedikre az. A nyilvántartás térbeli alapegységeit szervezeti egységekhez kötjük, így a szervezethez rendelt térbeli alapegységek a nyilvántartásban központ-erdészet-gondokság/pagony-kerület bontásban jeleníthetők meg. - MS-SQL központi adatbázis A központi adatbázis-kiszolgáló mindig naprakész adatokat biztosít. A rögzített adatok minden felhasználó részére azonnal rendelkezésre állnak. - korszerű hálózati szoftvertechnológia A rendszert a hálózati alapú ASP NET szoftvertechnológiára építettük fel, amellyel biztosítható, hogy az internet hálózatán is biztonságosan tudjunk dolgozni. - terepi kliensek A központi rendszerhez a terepi munka támogatására mobil kliensek kapcsolódhatnak, melyek egyrészt GPS helymeghatározással is segítik a terepi adatgyűjtést, támogatják a terepi munkafolyamatokat (fatömegbecslés, készletkezelés ) és az elektronikus adatokat kézi számítógép segítségével a terepen is elérhetővé teszik. - nagyfokú automatizálás A gyakorlathoz igazodó statisztikai alapú számításra épülő algoritmusok segítik a tervezési munkát. - jelentéskészítés EIR-hez kapcsolódó adatbázisból illetve a benne végzett munkákról jelentések, kimutatások készíthetők, melyek segítséget nyújthatnak mind a terepi munkavégzésben, mind a hatósági eljárásokban. - vágásszervezési terv, térképnyomtatás Az EIR-ben megtervezett vágásszervezési terv illetve elkészített térképek megkönnyítik a terepi munkálatokat. 5. oldal

6 2. Üzemeltetési útmutató Az EIR üzemeltetéséhez az ebben a fejezetben leírtak csak tájékoztató jellegűek, mert az üzemeltetéshez egy enél részletesebb külön leírás készül, mely célzottan az üzemeltetést ellátó szakembereknek készült. Az EIR hatékony üzemeltetéséhez nagyvállalati környezetben az elkülönülő feladatcsoportokhoz az alábbi szakemberek közreműködése javasolt: Szakember Az egyes szakterületekkel dolgozó személy EIR törzsadat karbantartó Az informatikai rendszer központi és önálló moduljainak törzsadatait karbantartó adminisztratív feladatokat ellátó személy Feladata a törzsadatok ismerete, új törzs felvétele, meglévő törzs módosítása Térinformatikai szakember A rendszer térképészeti szolgáltatásait támogató személy. A térinformatikai szakember feladatai: - az EIR grafikus adatkezelési feladatainak támogatása - az EIR térképek karbantartásának adminisztratív feladatai - EIR tematikus térképi kimutatásainak előállítása - geometriai adatok előállítása Feladatait a kézikönyv jobb oldalán vonal jelezi: Feladatai ellátásához ajánlott a rendszert támogató kiegészítő programok (DigiTerra Map, DigiTerra Explorer) ismerete és a GPS terepi mérés ismerete. A térinformatikai szakember feladatait a kézikönyv jobb oldalán kettős vonal jelezi: Jelentéskészítő szakember A rendszer kimutatásait, jelentéseit térképészeti szolgáltatásait támogató személy. A jelentéskészítő szakember feladatai: - az EIR jelentés kimutatások karbantartásának adminisztratív feladatai - jelentések előállítása Feladatai ellátásához szükséges a rendszert támogató kiegészítő DigiTerra Report szoftver ismerete. A jelentéskészítő szakember feladatait a kézikönyv jobb oldalán hármas vonal jelezi: EIR rendszergazda az informatikai rendszerrel és az adatbázissal kapcsolatos adminisztratív feladatokat ellátó személy Feladatai: - programok telepítése - informatikai rendszer beállítása - adatbázis karbantartás - nagytömegű adatfeltöltés adatbázis oldali megvalósítása Feladatait a kézikönyv jobb oldalán vastag vonal jelezi: 6. oldal

7 2.1. EIR telepítése Rendszerkövetelmény Server I. Adatbázis és webszolgáltatás futtatására szolgáló dedikált szerver. Javasolt hardver: IBM Server x3500 Processzor: IBM Quad-Core Intel Xeon Processzor Memória: 6-8 GB (kisebb cégnél 4 GB) Merevlemez: min. 200 GB S-ATA/SAS, javasolt Raid 10 architektúrában Javasolt szoftver: Microsoft Windows Server 2003 R2 (liszenszköteles) 32 vagy 64 bites Microsoft SQL Server 2005 Standard (liszenszköteles) Microsoft SQL Server 2005 Server Managment Studio Internet Information Server (IIS) minimum v6 (Az operációs rendszer része) Server II. Alkalmazásszerver, lehet Citrix is. Javasolt hardver: IBM Server x3500 Processzor: IBM Quad-Core Intel Xeon Processzor Memória: 4-6 GB (kisebb cégnél 4 GB) Merevlemez: min. 200 GB S-ATA/SAS, javasolt Raid 10 architektúrában Javasolt szoftver: Microsoft Windows Server 2003 R2 (liszenszköteles) 32 vagy 64 bites Terminálserver liszenszek (A felhasználók számától függően, ez a hardver kb felhasználóig megfelelő.) EIR v5 és komponensei A szerverek tápellátásához javasolt szünetmentes tápegységet beszerezni EIR telepítése - ismertető A telepítés pontos leírása, és a letölthető file-ok az alábbi internetes oldalon érhetők el: Szerver telepítése 1. Microsoft.NET 2 telepítése: Ha a szerver operációs rendszere nem tartalmazza a Microsoft.NET 2 keretrendszert (vagy újabb verzióját), úgy a telepítést a Microsoft.NET 2 keretrendszer telepítésével kell kezdeni. Mely programot a DVD tartalmazza és a telepítés menüjének es menüpontjában található linkkel lehet közvetlenül elindítani a telepítést. 2. MsSQL2005 adatbázis telepítése: Amennyiben az operációs rendszer nincsen rendszeresen frissítve, úgy előfordulhat, hogy a telepítés közben a telepítő hiányolja az msxml6.msi windows összetevőt. Melyet a telepítő es pontjában található linkről telepíthetünk a teljes operációs rendszer frissítése nélkül. 7. oldal

8 Ezek után már lehetőségünk van az adatbázis szerver telepítésére az es menüpontban található SQLEXPR32.EXE futtatásával. Telepítés során meg kell adni a system administrator jelszavát, melyet célszerű biztonságos helyre feljegyezni. 3. SQL Managment Studio telepítése: Az MsSQL2005 adatbázis kezelőszoftvere ez, melyet a telepítő as pontjában található SQLServer2005_SSMSEE.msi futtatásával tudjuk elkezdeni a telepítését. Microsoft SQL Server Managment Studio Express 2005 telepítése során a Mixed mode autentikációt kell engedélyezni. Alapértelmezettként nem ez az alapbeállítás! Ha a telepítés közben mégse sikerült volna átállítani, úgy azt utólagosan is van lehetőség átállítani. Melyhez a MsSQL Mixed mode autentikáció utólagos engedélyezése link segítségével a DigiTerra honlapján található fórum nyújt segítséget. 4. EIR adatbázis létrehozása és visszaállításuk: Első lépésben létre kell hozni az adatbázisokat, melyet Microsoft SQL Server Managment Studio Express 2005 elindítása után a Databases -ek között tudjuk megtenni jobb klikk segítségével. Ha létrejöttek az adatbázisok, akkor a telepítő es pontjában található backup-okból tudjuk visszaállítani az adatbázisokat. A visszaállítási modult az adatbázis lebegőmenüjében a Task/Restore/Database elérési helyen indíthatjuk el. Az adatbázis visszaállítás elindítása előtt be kell állítani a visszaállításra vonatkozó feltételeket. A beállítások 2 oldalon helyezkednek el, melyek a bal felső sarokban találhatóak General (általános) és Options (beállítások) név alatt. Az oldalak között az oldal nevére való kattintással lehet váltani. A General fülön lehet megadni a visszaállításra vonatkozó általános érvényű beállításokat, mint például a backup fájl elérési útvonalát, valamint kiválasztani a visszaállítandó állományt (pipálással). 8. oldal

9 Az Options fülön lehet a visszaállításra vonatkozó további beállításokat megtenni. A felső pipával azt állíthatjuk be, hogy a már meglévő állományunkat felül kívánjuk-e írni a visszaállítandó adatbázissal. Alatta a visszaállítandó adatbázis nevét és helyét kell megadnunk, hogy hova és milyen névvel kívánjuk visszaállítani az adatbázist. 5. EIRv5 telepítése a szerverre: Ezt a lépést csak akkor kell megtenni, ha a szerverről is futtatni szeretnénk az EIRv5 programot. A telepítés részleteit lásd a es fejezetben. Ez abban az esetben nélkülözhetetlen, ha az EIR-ben végzett munkát terminálszerveren keresztül távoli asztal kapcsolattal végzik a felhasználók. Ezzel az úgynevezett vékonykliens eljárással csökkenteni lehet az adminisztrációs terheket és egyszerűsíteni lehet a beállításokat, hiszen azokat csak a szerveren kell beállítani/karbantartani, hiszen mindenki ugyanabban a környezetben dolgozik EIR kliens telepítése 1. Microsoft.NET 2-es keretrendszer telepítése: A keretrendszert a donetfx_v2.0.exe fájl futtatásával tudjuk telepíteni. 2. DigiTerra EIRv5 telepítése: A telepítést a telepítő menüjében az as pontjában található linkkel (DigiTerra EIR5) indíthatjuk el. Telepítés során lehetőségünk van megadni a program telepítési helyét (a programot célszerű a következő helyre telepíteni: C/Program Files/DigiTerra/EIRv5/ ). 3. DigiTerra betűtípus telepítése: Mivel a DigiTerra EIR speciális karaktereket is használ, melyek alapértelmezésben nem része a Windows font állományának, így ezeket is hozzá kell adni a rendszerünkhöz. A DigiTerra fontkészletet az es pontban található linkkel telepíthetjük. (Vagy a Windows Vezérlőpult/Betűtípusok ablakban adhatjuk hozzá a rendszerhez a Fájl/Új betűkészlet telepítése pontban, ahol a telepíteni kívánt fontkészlet elérési útját kel megadni.) 9. oldal

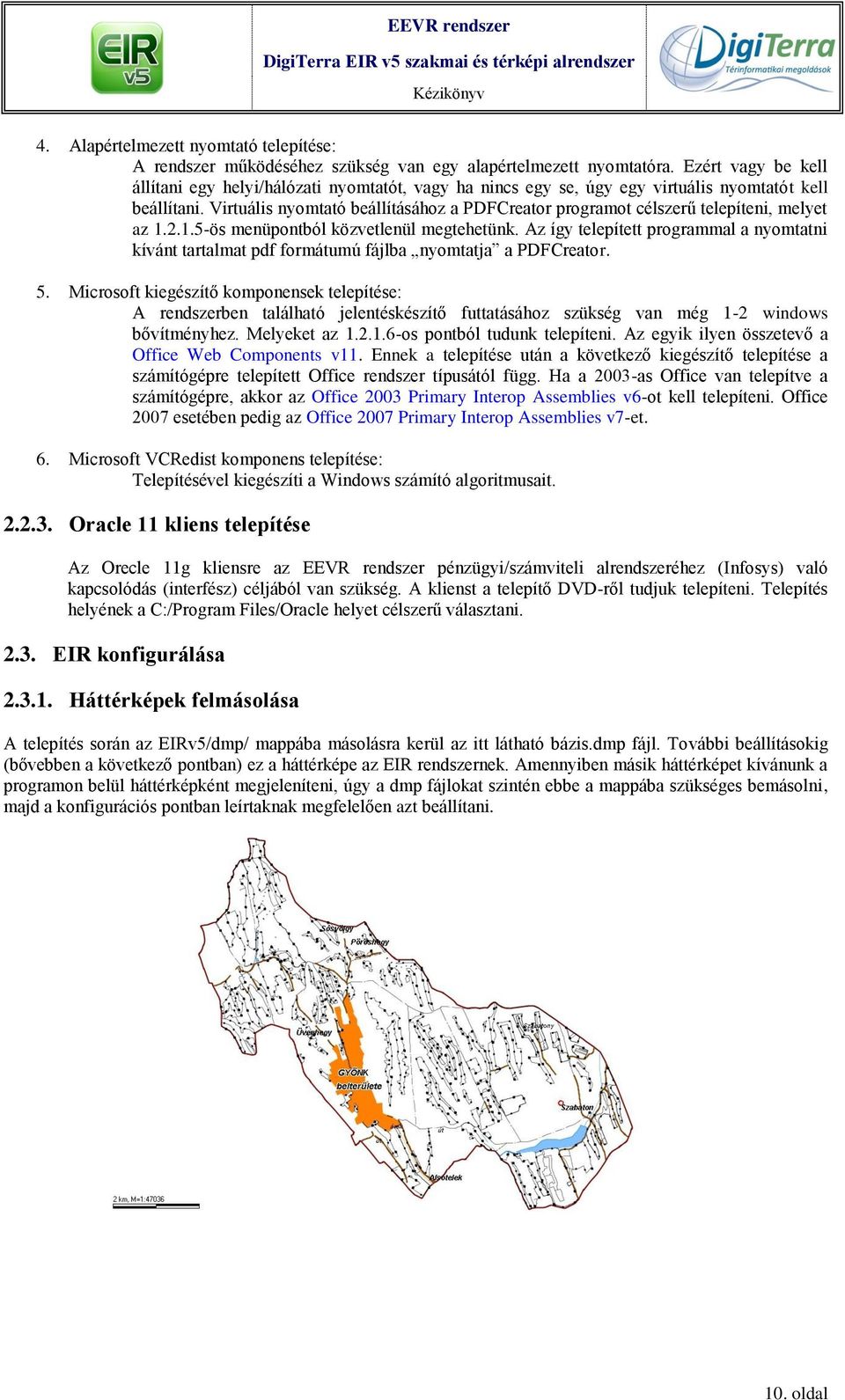

10 4. Alapértelmezett nyomtató telepítése: A rendszer működéséhez szükség van egy alapértelmezett nyomtatóra. Ezért vagy be kell állítani egy helyi/hálózati nyomtatót, vagy ha nincs egy se, úgy egy virtuális nyomtatót kell beállítani. Virtuális nyomtató beállításához a PDFCreator programot célszerű telepíteni, melyet az ös menüpontból közvetlenül megtehetünk. Az így telepített programmal a nyomtatni kívánt tartalmat pdf formátumú fájlba nyomtatja a PDFCreator. 5. Microsoft kiegészítő komponensek telepítése: A rendszerben található jelentéskészítő futtatásához szükség van még 1-2 windows bővítményhez. Melyeket az os pontból tudunk telepíteni. Az egyik ilyen összetevő a Office Web Components v11. Ennek a telepítése után a következő kiegészítő telepítése a számítógépre telepített Office rendszer típusától függ. Ha a 2003-as Office van telepítve a számítógépre, akkor az Office 2003 Primary Interop Assemblies v6-ot kell telepíteni. Office 2007 esetében pedig az Office 2007 Primary Interop Assemblies v7-et. 6. Microsoft VCRedist komponens telepítése: Telepítésével kiegészíti a Windows számító algoritmusait Oracle 11 kliens telepítése Az Orecle 11g kliensre az EEVR rendszer pénzügyi/számviteli alrendszeréhez (Infosys) való kapcsolódás (interfész) céljából van szükség. A klienst a telepítő DVD-ről tudjuk telepíteni. Telepítés helyének a C:/Program Files/Oracle helyet célszerű választani EIR konfigurálása Háttérképek felmásolása A telepítés során az EIRv5/dmp/ mappába másolásra kerül az itt látható bázis.dmp fájl. További beállításokig (bővebben a következő pontban) ez a háttérképe az EIR rendszernek. Amennyiben másik háttérképet kívánunk a programon belül háttérképként megjeleníteni, úgy a dmp fájlokat szintén ebbe a mappába szükséges bemásolni, majd a konfigurációs pontban leírtaknak megfelelően azt beállítani. 10. oldal

11 Konfigurációs fájl beállítása A konfigurációs fájl (EIR.EXE.config) egy egyszerű szövegfájl, amit az EIR.exe mellett találunk, szerkesztését akár Notepad-dal is elvégezhetjük. A beállításokat a konfigurációs fájlban található magyarázat is segíti, melyek az adott beállítás utáni sorban olvashatóak. <?xml version="1.0" encoding="utf-8"?> <configuration> <configsections> <section name="microsoft.web.services2" type="microsoft.web.services2.configuration.webservicesconfiguration, Microsoft.Web.Services2, Version= , Culture=neutral, PublicKeyToken=31bf3856ad364e35" /> </configsections> <appsettings> <!-- MINTA KONFIGURÁCIÓ Lokális adatbázis pl.: kliens telepítéshez --> <add key="connectiontype" value="local" /> <!-- A példában az adatbázis kapcsolat típusa local --> <add key="sqlserver" value="[sajátgép_neve/távoli gép IP CÍME]\[SQLEXPRESS - adatbázis szolgáltatás név]"></add> <!-- A példában az adatbázis szolgáltatás neve: SQLEXPRESS, lehetne ehelyett IP címmel és/vagy névvel azonosított adatbázis szerver is: Pl.: \SQLEXP --> <add key="database" value="eirpelda"></add> <!-- A példában az adatbázis neve: EIRPELDA --> <add key="login" value="[kódsorozat: felhasználói név]"></add> <!-- Adatbázis rendszerszintű adminisztrátori felhasználói név --> <add key="password" value="[kódsorozat: felhasználói jelszó]"></add> <!-- Adatbázis rendszerszintű adminisztrátori felhasználói jelszó --> <add key="commandtimeout" value="60" /> <!-- Alapértelmezett kapcsolati időtartam milliszekundumban --> <add key="hatternezet" value="c:\program Files\DigiTerra\EIR5\dmp\eir_bazis.dmp"></add> <!-- A háttértérkép elérési útja --> <add key="terkepnezet" value="eir"></add> <!-- Változatlan sor --> <add key="hatternezetutvonal" value="[path]"></add> <!-- Változatlan sor, a raszteres háttértérképhez, amennyiben rendelkezésre áll --> <add key="infosysinterfacelogpath" value="c:\eirv5\infosysinterface.log"></add> <!-- Az Interfész naplófile (.log) helye --> <!-- Oracle konfiguráls IS2 INTERFÉSZHEZ: --> <add key="oradatabase" value="kefag"></add> <!-- Oracle adatbázis séma --> <add key="oralogin" value="proba"></add> <!-- Oracle felhasználói név --> <add key="orapassword" value="proba"></add> <!-- Oracle jelszó --> </appsettings> </configuration> Az adatbázis kapcsolódás megtörténhet Windows hitelesítéssel is, ekkor ki kell kommentezni a Login és Password sorokat. Ahol a KÓDSOROZAT szerepel a szövegben oda a DigiTerra Security Password Encrypter program használatával kódolni kell a adminsztrátori nevet és jelszót. A program futtatása után a kódolni kívánt szöveget a Plain text rovatba kell írni, majd az Encrypt gomb lenyomásával kódoljuk azt, ami az Encrypted text rovatban jelenik meg. Ezt a kódot szükséges bemásolni a konfigurációs fájl megfelelő részébe. 11. oldal

12 3. A szoftver kezelőfelületei A szoftver létrehozásánál törekedtünk az egyszerűen elsajátítható kezelésre. Ezért a kezelőfelületeket igyekeztünk tipizáltan megoldani. A program néhány kezelőfelület típusból épül fel. A szoftver indítása A szoftvert csak regisztrált felhasználók használhatják. A felhasználókat központilag a rendszer üzemeltetője regisztrálja. A regisztrált felhasználók bejelentkezési azonosítót kapnak. Az azonosítóval a szoftver elindítható. Az indítás után konfigurálni kell a bejelentkezés jelszavát Az EIR/Karbantartás/Jelszó csere menüpontban (Új jelszó, Új jelszó ismét). A későbbiekben, amennyiben jelszavát elfelejti a központi rendszergazdához fordulhat Főablak 12. oldal

13 Menük A szoftver fő funkciói a menükben találhatóak. A bejelentkezett felhasználó csak a számára engedélyezett menüpontokat látja. A menük csoportokba szervezettek. Az egyes menükről bővebben a róluk szóló fejezetekben olvashatunk. Bal oldali képernyő A képernyő bal oldalán a térbeli objektumok listái találhatók. Az objektumféleségek (erdőrészlet, vadászterület, földrészlet, ) a bejelentkezett felhasználó jogosultságainak és a használt moduloknak megfelelően jelenik meg. Az EIR által vezetett objektumféleségek: - Erdőrészletek - Vadgazdálkodási területek - Mezőgazdasági táblák - Csemetekerti táblák - MePAR fizikai blokkok - Ingatlan(nyilvántartási) földrészletek - Készlet raktárak - Természetvédelmi területek - Közjóléti területek Objektumlista a lista a betöltött szervezeti egységhez tartozó térbeli objektumokat tartalmazza (erdőrészlet, vadgazdálkodási terület, mg-i tábla, csemetekert, ingatlan földrészletek ) természetes azonosítójukkal. A térbeli objektumok be/ki kapcsolhatók. Első bekapcsoláskor az adatbázisból töltődnek be. Az objektumok az adatbázis érvényes objektumai. Az objektumra kattintva a térképet a program egyből az objektumra pozícionálja. Az objektum nevére jobb klikkel kattintva az objektumokat rendezhetjük a megjelenített adatok szerint. Térképnézet képernyő Aktív keret térképnézeten történő navigáció és a rétegek megjelenítésére szolgáló keret. Eltolás nyilak: nézet eltolása a megfelelő irányokba: átlósan, fel, le, jobbra, balra Elforgatási nyilak: elforgatja a térképet a megfelelő irányba Nagyítás, kicsinyítés teljes nézetre nagyítás: a térkép befoglaló koordinátái szerinti teljes nagyítás Rétegkezelő: térképi rétegek kezelése, tematikus osztályok kialakítása (bővebben a 3.2-es térképezési fejezetben) Adattábla: kiválasztott objektum rekordtartalmát mutatja meg az adattáblából 13. oldal

14 Az adattábla legördülő meüjében kiválaszthatjuk, hogy melyik adattábla mely rekordjához tartozó adatait szeretnénk látni. Alapértelmezett értéke az adattáblának az (példában az erdőrélszlet), amelyiken az objektumlistán álltunk. Az alatta elhelyezkedő csúszkán lehetőségünk van a kiválasztott csoport elemei között navigálni. (Esetünkben az erdőrészletek között.) Az egyes rekordok tartalmát lehetőségünk van megváltoztatni, mely az adatbázisban is módosulásra kerül. Az adattábla további funkcióit a menü gombot megnyomva megjelenő lebegőmenüből tudjuk elérni. Adattábla rekord nézet Adattábla kapcsolat nézet Az adattábla menüjére kattintva a megjelenő lebegőmenüből a következő funkciók lesznek elérhetők: A szűrés funkcióval lehetőségünk van 3 szűrési feltétel megadására, valamint arra, hogy töröljük ezeket, ezáltal megjelenítve az adattábla összes rekordját. A rendezési funkciónál szintén 3 lehetőségünk van, hogy megadjuk a rekordok megjelenítési sorrendjét. Az adatok megjelenítésére 2 nézet is szolgál. Az egyik a rekordnézet, a másik a kapcsolat nézet, melyekről feljebb látható 1-1 kép. A geometria menüpont segítségével a kiválasztott objektum alakzatának töréspontjainak koordinátáit tudjuk megjeleníteni. A kiválasztott objektumra a térképen a mutat térképen menüponttal lehet pozícionálni. Grafikus térkép felület a térképnézeten a térképrétegek a tematikus beállításoknak megfelelően jelennek meg az adatbázisból. A bal alsó sarokban a méretarány a jobb alsó sarokban a grafikus mérési eredmények láthatók az épen látható vagy kijelölt térképfelület kerülete s területe van feltüntetve m-ben és m 2 -ben Térkép ikonok új térkép létrehozása térkép megnyitása térkép mentése új térképnézet létrehozása térképnézet séma megnyitása fájlból térképnézet mentése fájlba 14. oldal

15 térkép nyomtatása új réteg létrehozása A gomb megnyomása után ki kell választani a használni kívánt nyomtatót (esetlegesen a hálózati nyomtatót), nyomtatási méretet és egyéb beállításokat (pl.: szín, minőség ). Ezt leokézva a fenti képen látható állapotot kapunk, ahol a kék keret a nyomtatásra kerülő területet mutatja. További beállítási lehetőségek között van a nyomtatási méretarány megadása, melynek változtatásával a térképnézet méretaránya is változik azonnal, ezáltal pontos képet kapva a nyomtatási kép kinézetéről. A nyomtatási terület alatt a térképet a megszokott módon mozgathatjuk, ezáltal pontosabb pozícióba hozni a nyomtatandó területet. A nyomtatáshoz cím és felirat is adható meg. Megadhatjuk, hogy a térképi jelmagyarázatot melyik sarokba helyezve kívánjuk nyomtatni, vagy akár e nélkül is nyomtathatjuk a térképet. A nyomtatásnál mindenképpen ki kell választani, hogy vektoros vagy raszteres nyomtatásban kívánjuk a képet kinyomtatni. Raszteres beállítás esetében a raszter felbontását is megadhatjuk (csak a raszteres nyomtatás minőségét befolyásolja). Nagy térképek nyomtatása esetében, a nyomtatás meggyorsítása érdekében, célszerű a nyomtatást a metafájlon keresztül elvégezni. új réteg létrehozása a térképnézethez. réteg hozzáadása új réteg betöltése a térképnézethez. A térképnézet a réteglistában ( ikon) megjelenik. rétegkezelő kereső méretarány térképi rétegek kezelése, tematikus osztályok kialakítása leíró adatok közötti keresés, melynek eredményeképpen megkapjuk, hogy a keresett szövegrészt melyik térképi rétegen található meg, milyen távolságban a jelenlegi pozíciónktól (aktuális objektum, vagy ha az nincs, akkor a térkép középpontja) és a találati adatmező neve és tartalma. méretarány megadásával a térkép méretarányát tudjuk beállítani információ térkép nagytás ablakos nagyítás térkép eltolás térkép görgetése mérés bal klikk információ kérés (objektumlistában rápozícionál a kérdéses tételre), jobb gomb vontatva dinamikus nagyítás bal klikk középpontos eltolás, jobb gomb vontatva térkép nagyítása ablakkeret alapján bal klikk középpontos eltolás, jobb gomb vontat dinamikus nagyítás bal klikk: középpontos eltolás, bal vontat: dinamikus görgetés bal klikk: töréspont lerakás; jobb klikk: töréspont visszalépés: egy töréspontot visszalép, pozíció: pozíció megadása (hosszúság, szélesség, magasság), új rész: területrész rajzolása, újrakezd: mérés újrakezdése, befejez: mérés befejezése 15. oldal

16 szabad mérés sugaras mérés bal klikk középpontos eltolás, jobb gomb vontat dinamikus nagyítás bal vontat folyamatos rajzolás jobb klikk: töréspont visszalépés: egy töréspontot visszalép, pozíció: pozíció megadása (hosszúság, szélesség, magasság), új rész: területrész rajzolása, újrakezd: mérés újrakezdése, befejez: mérés befejezése bal klikk: középpont és végpont lerakás bal vontat: sugár megadás térképi elemek Ezzel a funkcióval térképen van lehetőségünk kiválasztani részleteket alakzatokkal. kiválasztása alakzatokkal: A gomb megnyomása után a felugró ablakban a kiválasztás feltételeit állíthatjuk be. Geometria: Legördülő menüjében azt választhatjuk ki, hogy a kiválasztás hogyan történjen. Választható lehetőségek: pont, vonal, terület, területen belül, téglalap, téglalapon belül, kör, körön belül (az alakzaton belüli kiválasztásnál csak azok az objektumok kerülnek kiválasztásra, melyet teljes terjedelmükben az alakzaton belülre esnek.) Mód: Kiválasztás módját állíthatjuk be: Új kiválasztás csak a kijelölt elemek lesznek kiválasztva Hozzáad a korábban kiválasztott elemekhez hozzáadódnak az újak Kivon a korábban kiválasztott elemekből kivonódnak az újak A kiválasztási geometrián és módon kívül 3 gomb is segíti a kiválasztást. A Töröl gomb törli az eddigi kijelölést, az Inverz gombra a kijelöltek inverze lesz kijelölve (megfordul a kijelölés), a Mind gomb pedig a kijelöléstől függetlenül az összes objektumot kijelöli. Térképi rajzolás A térképi rajzolás csak külön rétegen történhet, melyet a gombbal tudunk létrehozni. Rétegenként csak egyféle típusú (pont, vonal, terület) elemeket rajzolhatunk. Többféle típusú elem rajzolásához több réteg létrehozása szükséges. A munka végeztével lehetőségünk van elmenteni azt. Az ikonok és a szerkesztés menete hasonlatos a DigiTerra Explorerben tapasztaltakkal, így aki azt a programot is használja annak ismerős lesz a környezet. pont létrehozása bal klikk pont lerakása, bal vontat pont vontatása, jobb klikk meglévő pont módosítása, vagy új pont létrehozása GPS adatok, illetve koordináták alapján vonal létrehozása szabad vonal létrehozása bal klikk töréspont lerakás, bal vontat töréspont vontatás, jobb klikk: szerkesztési lebegőmenü visszalép: utolsó lerakott töréspontot visszaveszi pozíció: töréspont megadása koordináta, GPS mérés alapján módosít: töréspont koordinátájának módosítása újrakezd: szerkesztés újrakezdése befejez: szerkesztés befejezése, vonal létrehozása új rész: új vonal rajzolása (befejezéssel az összes rész létrejön) bal klikk töréspont lerakás, bal vontat folyamatos rajzolás jobb klikk: szerkesztési lebegőmenü visszalép: utolsó lerakott töréspontot visszaveszi pozíció: töréspont megadása koordináta, GPS mérés alapján módosít: töréspont koordinátájának módosítása újrakezd: szerkesztés újrakezdése befejez: szerkesztés befejezése, vonal létrehozása új rész: új vonal rajzolása (befejezéssel az összes rész létrejön) 16. oldal

17 új terület létrehozása szabad terület létrehozása téglalap létrehozása kör létrehozása ellipszis létrehozása vonallánc felosztása bal klikk töréspont lerakás, bal vontat töréspont vontatás, jobb klikk: szerkesztési lebegőmenü visszalép: utolsó lerakott töréspontot visszaveszi pozíció: töréspont megadása koordináta, GPS mérés alapján módosít: töréspont koordinátájának módosítása új rész: új terület rajzolása (létrehozással az összes rész létrejön) újrakezd: szerkesztés újrakezdése létrehoz: szerkesztés befejezése, terület létrehozása bal klikk töréspont lerakás, bal vontat folyamatos rajzolás, jobb klikk: szerkesztési lebegőmenü visszalép: utolsó lerakott töréspontot visszaveszi pozíció: töréspont megadása koordináta, GPS mérés alapján módosít: töréspont koordinátájának módosítása új rész: új terület rajzolása (létrehozással az összes rész létrejön) újrakezd: szerkesztés újrakezdése létrehoz: szerkesztés befejezése, terület létrehozása bal klikk sarokpont lerakás, bal vontat téglalap rajzolás, jobb klikk: szerkesztési lebegőmenü: visszalép: utolsó lerakott töréspontot visszaveszi újrakezd: szerkesztés újrakezdése bal klikk középpont és végpont lerakás, bal vontat kör rajzolás, jobb klikk: szerkesztési lebegőmenü: visszalép: utolsó lerakott töréspontot visszaveszi újrakezd: szerkesztés újrakezdése bal klikk középpont és végpont lerakás, bal vontat ellipszis rajzolás, jobb klikk: szerkesztési lebegőmenü: visszalép: utolsó lerakott töréspontot visszaveszi újrakezd: szerkesztés újrakezdése bal klikk töréspont lerakás, bal vontat töréspont vontatás, jobb klikk: szerkesztési lebegőmenü visszalép: utolsó lerakott töréspontot visszaveszi pozíció: töréspont megadása koordináta, GPS mérés alapján módosít: töréspont koordinátájának módosítása újrakezd: szerkesztés újrakezdése befejez: szerkesztés befejezése, vonal létrehozása új rész: új vonal rajzolása (befejezéssel az összes rész létrejön) derékszögű és poláris felmérés bal klikk hatására megkapjuk a felmérés beállítás ablakát. Első lépésként a felmérés módszerét választjuk ki, melyek lejjebb láthatóak. Ezután letesszük a bázisszakasz kezdő illetve végpontját (polármérés kezdőpont esetében természetesen csak kezdőpont van). A beállítások után már lehet a mért pontokat rögzíteni, az egyes módszerek mögött zárójelben látható milyen adatpárok segítségével történik a rögzítés. - Derékszögű felmérés (X; Y) - Poláris felmérés (Táv; Szög) - Előmetszés szög (Szög; Szög) - Előmetszés távolság (Táv; Táv) - Polármérés kezdőponttól (Táv; Szög) törlés bal klikk kiválasztott elem törlése (megerősítés után), bal vontatdinamikus görgetés, jobb klikk dinamikus nagyítás 17. oldal

18 mozgatás töréspont szerkesztés bal klikk elem kiválasztása, bal vontat- elem vontatása, jobb klikk dinamikus görgetés bal klikk töréspont kiválasztása, bal vontat töréspont vontatása, jobb klikk töréspont módosítása töréspont beszúrás bal klikk elem kiválasztása/töréspont beszúrása, bal vontat - töréspont vontatása, jobb klikk töréspont módosítása töréspont törlés bal klikk elem kiválasztása/töréspont törlése, bal vontat - töréspont vontatása, jobb klikk töréspont módosítása terület elkülönítése területek közti határvonal törlése bal klikk töréspont lerakás, bal vontat töréspont vontatás, jobb klikk: szerkesztési lebegőmenü visszalép: utolsó lerakott töréspontot visszaveszi pozíció: töréspont megadása koordináta, GPS mérés alapján módosít: töréspont koordinátájának módosítása újrakezd: szerkesztés újrakezdése befejez: szerkesztés befejezése, terület létrehozása új rész: új terület rajzolása (befejezéssel az összes rész létrejön) bal klikk törlendő határvonal kijelölése, bal vontat kijelölt pont vonatatása raszter tájékozás bal klikk illesztőpont kijelölés a raszteren/törlés, bal vontat illesztőpont és raszter vontatása új rész hozzáadása réteg váltás előző szerkesztés visszavonása bal klikk kiválasztott elem mozgatása aktív rétegbe, bal vontatdinamikus görgetés, jobb klikk dinamikus nagyítás utolsó szerkesztés visszavonása 3.2. Térképezés felület A főablakon található térkép felületére és kezelésére itt külön kitérünk. A program használata során, több helyen ugyanezt a térképi ablakot találjuk a megfelelő funkciókkal. A szoftverbe beépülő térképmotor a DigiTerra Explorer szoftver funkcióival azonos. Az itt tárgyaltaknál bővebb információt a DigiTerra Explorer kézikönyvben találunk. A térképnézet A földrajzi objektumokat leíró geometriai adatok vektor és raszter formátumban a geometriai adatforrások. A geometriai adatokat rétegekbe (témákba) szervezve térképnézeteken jelenítjük meg. A rétegekből (témákból) felépülő térképnézeteket tematikus osztályozással jelenítjük meg (tematikák). A rétegek úgy képzelhetők el, mint egymásra helyezett átlátszó térképfóliák, ahol minden egyes térképi rétegnek egy fólia felel meg. A térkép megjelenítése a tematikák kombinációja. A térképnézet azonban nemcsak rétegek sorrendjét, hanem rajzi elemeinek (pont, vonal, terület) megjelenítési tulajdonságait is rögzíti. Egyszerre csak egy térképnézet jeleníthető meg, az összeállított térképnézeteket adatbázisban, vagy fájlban tárolhatjuk. Térkép megnyitása, betöltése, új térkép létrehozása, térkép mentése Az adatbázisban lévő térképnézeteket a program térképablakon automatikusan kezeli. A program háttértérképként előre elkészített térképcsomagot tud betölteni. A térképcsomagot DigiTerra DMP formátumban külső programmal (DigiTerra Explorer) állíthatjuk elő. A háttértérképet a konfigurálás során a programkönyvtárban lévő EIR.EXE.config szövegfájl elérési útvonala tartalmazza. 18. oldal

19 Egyedi térképeket rétegenként adhatunk hozzá a térképnézetünkhöz és alakíthatjuk ki a rétegkezelővel a tematikus térképet. Térképrétegek betöltésére akkor van szükség, mikor GPS méréseinket, szkennelt térképeinket, vagy egyéb a rendszerben nem tárolt és konfigurált adatforrásokat szeretnénk térképünkhöz csatolni. Az általunk szabadon kialakított térképnézetet, mint sablont a Térkép mentés ikonjával winchesterre menthetjük, majd később a Térképnézet megnyitás ikonnal újból betölthetjük. Az elmentett nézet beállításai szerint a program ez elérési útvonalnak megfelelően betölti a forrásadatokat. Térképi rétegek kezelése EIR által kezel térképi formátumok: A térképnézet építőelemei a térképi rétegek. A térképi rétegek kezelése és szervezése a Rétegek panelen történik. A rétegeket az EIR csak olvasásra nyitja meg. A térképi rétegek lehetnek vektorosak, illetve raszteresek. A rétegek paneljének a gombjaival a következő funkciókat érhetjük el: térképi réteg létrehozása: új térképi réteget így tudunk létrehozni térképi réteg hozzáadása térképi réteg törlése térképi réteg mentése térképi réteg méretarányának beállítása (bővebben a tematikus térképezésnél) térképi réteg forrása térképi réteg osztályozása (bővebben a tematikus térképezésnél) térképi réteg feliratai (bővebben a tematikus térképezésnél) Vektorfájlok: BNA-Atlas, DAT-koordinátafájl (ITR adatcsereformátum), DXF-Autodesk, LOG-GPS logfájl, MAP- DigiTerra, MIF-MapInfo, SHP-ESRI Raszterfájlok: BIL-ESRI, BMP-Windows, ECW-ER-Mapper Wavelet, ERS-ER-Mapper, JPG-JPEG fájl, LAN-Erdas, PCX-Paintbrush, TIF-Tagged Image fájl Vektoros rétegek A vektoros rétegek három objektumtípust ábrázolhatnak: Pont Vonal Terület (poligon) Megjelenítésüknél a rajzelem tényleges kirajzolásán kívül több megjelenítési beállítás közül választhatunk tematikus osztályozással. A tematikákon belül szelektálhatunk, megjeleníthetjük a geometriai adatok egészét, vagy valamilyen feltételt kielégítő részhalmazát. A szelektált elemek megjelenítésének alapvető paraméterei: vonalszín kitöltés szín szimbólum vonaltípus kitöltés raszter textúra 19. oldal

20 Tematikus térképezés A tematikus osztály az adatok csoportja, melyet valamilyen csoportosítási feltétellel hozunk létre. A feltételt a geometriai adatokhoz kapcsolt leíró adatok alapján fogalmazzuk meg. Mindegyik osztály tartalmaz egy vonalszín, kitöltés szín, szimbólum, vonaltípus, kitöltés, raszter textúra jellemzőt. A tematikus osztályok kialakításához rendszerint elegendő a leíró adatmezőt megjelölni és a program kialakítja az osztályok számát, beállítja jellemzőiket, és az osztályt meg is nevezi, vagyis elkészíti a tematikus térkép jelmagyarázatát. A geometriai adatokhoz kapcsolt leíró adatok alapján lehetőség van a geometria elemek súlypontjában mint beillesztési pontban felirat megjelenítésére. A megjelenítés további beállítása a kirajzolási méretarány: a rajzelemek, feliratok, szimbólumok megjelenítése méretarányhoz, méret tartományhoz köthető. Raszter rétegek A raszter tematikák megjelenítése az EIR nem rendelkezik önálló beállítási lehetőségekkel, lehetőség van azonban a kirajzolási méretarány, méret tartomány, megadására. A tematikus térkép több térképi réteg kombinációja, mely tartalmazza mindazokat az információkat, melyekre kíváncsiak vagyunk. A megjelenítés a pont, vonal és terület geometriai elemek tematikus osztályozása a leíró tulajdonságok alapján. A tematikus megjelenítés módja: Pont kiterjedésű objektumok esetén: vonalszín beállítása, kitöltési szín beállítása, szimbólum elhelyezése a pontokon, pontfeliratok megjelenítése Vonalas objektumok esetén: vonalszín beállítása, vonaltípus kiválasztása, szimbólum elhelyezése a vonalon (vonalláncon), vonalfeliratok megjelenítése Terület típusú objektumok esetén: vonalszín beállítása, vonaltípus kiválasztása (csak a vonalvastagság változtatható!) kitöltési szín beállítása, kitöltés kiválasztása, textúra kiválasztása, szimbólum elhelyezése a területen, területfeliratok megjelenítése A tematikus osztályozás lépései: 1 Térképi réteg(ek) -geometriai adatok- betöltése. 2 A réteg(ek) kirajzolási méretarányának beállítása. A nézet méretei a térképnézetnél beállított kirajzolási méretarányban értelmezettek. Egyszerre több réteg méretarányát is beállíthatjuk, ha többet jelölünk ki egyszerre. A kiválasztott réteg(ek) csak a beállított minimális és maximális méretarány között kerül(nek) megjelenítésre. A méretarányok megadásához segítséget nyújtanak a fölötte, mellette és alatta elhelyezkedő gombok. A felöl lévő Mindig látszik gomb kiveszi, mind a minimális és maximális méretarányt. A méretarányok mellett elhelyezkedő gombok segítségével az éppen aktuális térképi méretarány íródik be az adott rovatba. A rovatok alatt található 4 gomb, pedig előre definiált méretarányokat ad meg az adott méretarányhoz. Ország esetében a minimális méretarány és nincs maximális érték, Megye esetén nincs minimális érték és a maximális , Körzet esetén nincs minimális érték és a maximális , míg Város esetén szintén nincs minimális érték és itt a maximális érték Az osztályozás módszerének kiválasztása. Az adatok között további módszerrel kialakítható az osztályozásra szánt adathalmaz. 4 Osztályhatárok kialakítása. Az adatokat a megjelenítéshez csoportosítani, osztályozni, tematikus osztályokba szervezni 20. oldal

21 szeretnénk. Itt adjuk meg a tematikus osztályok kialakítását. Az osztályhatárok kialakítása az adatok jellegétől függ. Bizonyos adatok esetében szabályos osztályokat alakítunk ki megadott osztályszámmal. Ilyen pl. a fafaj kora, amelyet osztályozhatunk éves kor között 5 osztályba. Ebben az esetben az osztályhatárok 20 éves korfokonként változnak. Osztályozhatjuk az adatbázist olyan módon, hogy az adatbázisban szereplő minden egyes különböző adathoz önálló osztályt rendelünk. Ilyen lehet például a pontokhoz rendelt szimbólumok automatikus megjelenítése. Az osztályhatárok kialakítása történhet automatikusan és az osztályok egyenkénti kialakításával is. Az osztályok panelen található menü gombbal előhívható lebegőmenü segítségével kiválaszthatjuk, hogy az osztályok megkülönböztetését szolgáló színek, milyen színpaletta alapján kerüljenek színezésre. Új osztályt is innen tudunk létrehozni, vagy már egy meglévőt törölni. Szintén a lebegőmenüből van lehetőségünk a kialakított osztályokat elmenteni, vagy egy korábban elmentett osztályozást betölteni. A létrehozott osztályokba történő osztályzást automatikus osztályozási módszerekkel tudjuk könnyíteni (ha nem manuálisan kívánjuk kialakítani őket), melyeknél a beállítás gombbal tudjuk megadni, hogy a kiválasztott módszer hány osztályba sorolja be az adatokat. Automatikus osztályozási módszerek használata: Nincs osztályozás: Minden geometriai elem az egyéb osztályba sorolódik. Egyedi értékek: Osztályok kialakítása az adatmezőben előforduló egyedi értékek alapján. Modulo: Osztályok kialakítása a rekordszám moduló osztályszám művelettel (maradékosztás). Természetes határok: Egyenlő mennyiség osztályozóval kialakított osztályhatárok igazítása az adatmezőben előforduló értékekhez. Egyenlő mennyiség: Az osztályokba azonos számú rekord esik. Egyenlő tartomány: Az adatmező minimális és maximális értéke között osztályszám számú, egyenlő tartományú osztály létrehozása. Adott tartomány: Az adatmező minimális és maximális értéke között adott tartományú osztályok létrehozása. Normál eloszlás: Az adatmező átlag-2*szórás... átlag+2*szórás értéke között osztályszám számú, egyenlő tartományú osztályok létrehozása. A középső osztályba kerülnek az átlagértékek. 5 Osztályjellemzők beállítása. A kialakított osztályokhoz a geometriai adatok típusától függő (pontszerű, vonalak, területek) vonalszín, vonaltípus, kitöltési szín, kitöltés, textúra, szimbólum, felirat rendelhető. A tematikus osztályok beállításait automatikus osztályozási módszerek használatával vagy manuálisan alakíthatjuk ki. Az automatikus osztályozási módszer az adott módszer algoritmusa szerint beállított értékekkel és színátmenettel vagy egyedi színekkel jelenik meg. A manuális beállításnál saját magunknak kell minden egyes tematikus osztály rajzi beállításait kialakítanunk. 6 A réteg, illetve a rétegen belüli tematikus osztályok nevének megadása, amely a Rétegek panelen a réteglistában, illetve az Osztályok panelen a tematikus jelmagyarázatban a réteg illetve a tematikus osztály azonosítására szolgál. 7 A réteg méretarány tartományának megadása, mely méretarány tartományom belül a réteg megjelenítésre kerül. Feliratozás 8 A réteg megjelenési opciójának kapcsolása. A feliratok térképi megjelenésén értjük a rajzelemekhez (pont, vonal, terület) kapcsolódó leíró adatoknak az adott rétegen karakterként történő 21. oldal

22 megjelenítését. A feliratok megjelenítése objektumtípusonként különböző beillesztési pontokban történik, a feliratok pozíciójának manuális módosítására nincs lehetőség a programban. A réteghez hasonlóan a feliratok esetében is megadhatjuk, hogy milyen méretaránytól kerüljön kirajzolásra, ami a rétegnél megadottól eltérő is lehet (célszerű olyan mérethatárt választani, hogy a réteggel egyszerre kerüljön kirajzolásra a felirat). Itt is lehetőség van az aktuális méretarány átvételére a gombbal. Egy vektoros térképi réteghez kapcsolódó elsődleges adattáblából egyszerre 3 felirat mező választható ki a feliratok megjelenítéséhez. A karaktereket a program a beállított betűtípusból értelmezi, mely változtatható a betű és a háttér színével és a betűnagysággal egyetemben. Ezenkívül lehetőség van a feliratot félkövérré, dőltté, aláhúzottá tenni. A feliratnak körvonalat és keretet is adhatunk. Lehetőségünk van bekapcsolni a méretezést is, mellyel azt a hatást érjük el, hogy a térképi méretarány függvényében változik a felirat mérete, nem pedig azonos érték marad nagy és kis méretarányban is. Automatikus igazítás bekapcsolásával azt tudjuk elérni, hogy a megjelenő feliratok ne takarják ki egymást, hanem automatikusan igazításra kerülnek, ha a térkép eltolása vagy nagyítása miatt az új kirajzoláskor fednék egymást. A feliratokat a különböző geometriai típusok beillesztési pontjában jeleníthetünk meg. A feliratok beillesztésének pozíciója: pontok esetében a pont geometriai pozíciója vonalak esetében a középső vonalszakaszon a vonal felett, a vonalra forgatva terület esetén a terület súlypontjában Az adott geometriai pozícióban megjelenített felirat beillesztési helye és elforgatási szöge nem változtatható. Egymást keresztező feliratok esetén a keresztező felirat nem látható. Alakzat feltöltés A térképi megjelenítéssel bíró elemek alakzatát nem csak kézi lehatárolással tudjuk megadni, hanem lehetőségünk van GPS mérés adatai alapján létrehozni, vagy másik térképi állományból átvenni azt. Erre a lehetőségre nem csak új objektum létrehozásakor van lehetőségünk, hanem már meglévő objektum térképi megjelenítését is lecserélhetjük így. Alakzat feltöltés menete: 1. A rétegek hozzáadása gombbal egy új rétegben hozzáadjuk a térképnézetünkhöz azt az állományt, ahonnét át kívánjuk majd venni az alakzatot. 2. Ezután a rétegkezelőben beállítjuk a réteg tulajdonságait, melyek közül a legfontosabb most számunkra, hogy az adott réteg látató legyen, és hogy be legyen kapcsolva a rétegen az információ. Valamint, hogy az adott réteg aktív legyen. 3. Ezt követően az objektumon, melyhez fel kívánjuk tölteni az alakzatot, jobb klikk segítségével előhozzuk a lebegőmenüt, ahol az alakzat hozzárendelése pontot választjuk. Ekkor a térképi elemek közül az információ gomb lesz aktív. 4. A térképen megkeresve a kívánt alakzatot egyszerűen rámutatunk az egérrel. Ekkor a rendszer megerősítésként rákérdez, hogy biztos le akarjuk-e cserélni az alakzatot. Ez után még lehetőséget kínál 22. oldal

23 a rendszer, hogy az új alakzat területét is átvegyük, ezáltal felülírva az eddigi nyilvántartási területet. Amennyiben ezt nem kívánjuk megtenni, úgy a nem gombot kell választani. A változtatások a mentéssel érvényesülnek. I. példa: Készítsünk korosztályok szerinti tematikus térképet. 1. Az objektumlistán nyissuk meg az Erdőrészletek-et, hogy a térképen megjelenjenek az erdőrészlet objektumok. 2. Nyissuk meg a rétegkezelőt, és a Rétegek panelen válasszuk ki az ERDORESZLET mezőt. Ezután az osztályozáshoz kattintsunk a térképi rétegek osztályozása gombra. A megjelenő Osztályok panelen a Mező ablakban válasszuk ki a legördülő menüből a KOR kifejezést. A Módszer ablakban válasszuk ki az Adott tartomány kifejezést. A színezés megváltoztatásához kattintsunk a Menü gombra, és a lebegőmenüből válasszuk ki a Paletta menüpontot. Dupla kattintással válasszuk ki az Azimut színskálát. Hogy az adott tartomány 10 év legyen, kattintsunk a Beállít gombra, és írjuk be a 10-es értéket. Ezt elfogadva 10 éves korosztályonként történik a színezés. 3. A 100 évesnél idősebb állományokat soroljuk egy osztályba. Ehhez kattintsunk kétszer a értékű osztályra. A megjelenő Osztály panelen változtassuk meg az osztály értékét ra. A Felirat mezőbe írjuk: 100-, majd kattintsunk az OK gombra. Ezután töröljük a feleslegessé vált ; stb. osztályokat. Egyenként tudjuk ezt megtenni. Egy kattintással jelöljük ki a törölni kívánt osztályt, majd a Menü gombra történő kattintáskor megjelenő lebegőmenüből válasszuk ki az Osztály törlése menüpontot. Ezzel töröltük is a választott osztályt. Ezt tegyük meg a többi felesleges osztállyal is, kivéve az <egyéb> osztályt. 4. Ezután adjunk a térképen különös hangsúlyt a 100 évnél idősebb állományoknak. Az adott osztály 2. oszlopában lévő kitöltési szín mezőre kattintva megjelenik a Kitöltés színe panel, ahol a palettából válasszunk ki egy élénk, piros színt. A panel jobb felső részében látható téglalapban jelenik meg a választott/kikevert szín, erre kattintva fogadjuk el a változtatást. Ezután az 5. oszlopban szereplő kitöltési minták mezőre kattintva válasszuk ki a vízszintes csíkozást, dupla kattintással. Hogy ez a 23. oldal

24 csíkozás sárga színű legyen, az 1. oszlopban lévő vonalszín mezőre kattintva válasszunk ki egy élénk, sárga színt. 5. Mentsük el az osztályozást a Menü gombra kattintva, és a lebegőmenüből a Mentés menüpontot kiválasztva. 6. Az Osztályok panelt be is zárhatjuk, és a Rétegek panelen a térképi réteg feliratai gombra kattintva nyissuk meg a Felirat panelt. Itt a 2. felirat mező ablakában a legördülő menüből válasszuk ki a KOR kifejezést. Így a térképen az erdőrészlet jele alatt megjelenik az erdőrészlet kora is. 7. A Felirat és Rétegek paneleket zárjuk be, és mentsük el a kapott tematikus térképet a Térkép mentése gombra kattintva, a megfelelő paramétereket tetszés szerint megadva. II. példa: Változtassuk meg a Belterület feliratok kirajzolási méretarányát és megjelenítési módját! 1. Nyissuk meg a rétegkezelőt, és azon belül a méretarány beállítását. Szimpla kattintással válasszuk ki a BelterületFelirat mezőt. Ezután a maximális méretarányt írjuk át 1: re (1: helyett). Nyomjuk meg az OK gombot. 2. A rétegkezelőben válasszuk ki a BelterületFelirat mezőt, majd szerkesszük a felirat jellemzőit a réteg feliratai ikonra kattintva. Annak érdekében, hogy a felirat a belterületek középpontjában jelenjen meg, az 1. felirat mezőben válasszuk ki a <nincs> lehetőséget, míg a 2. felirat mezőben állítsuk be a Felirat megjelenítését. A betűméretet írjuk át 200-ra. Ezután kapcsoljuk be a Méretezés opciót. Az Előtér gombra kattintva kikeverhetjük a felirat színét, majd a kapott színre kattintva beállíthatjuk azt. 24. oldal

25 3.3. Adatrögzítő felületek Az EIR adatrögzítő felületei egységes szerkezetűek. A felületek a folyamatok önálló tevékenységeit látják el. Menü: A menüsor műveletei önálló paneleket nyitnak, összetett műveleteket valósítanak meg. Szűrés: A menüsor alatt találhatók a panelre vonatkozó szűrések. Lehet legördülőmenüből választható feltétel, vagy pipálható. A szűrés a panel objektumainak betöltésére vonatkozik. (Vannak modulok, ahol több szűrő is található.) Bal felső navigációs régió: Az objektumok közötti navigációt végezhetjük, mely a bal alsó régióban azonnal meg is jelenik a témára nagyítva. Esetenként a listában az objektum előtt egy kapcsolódobozt találunk. A kapcsolódoboz az adatrögzítés során adminisztratív célt szolgál. A felhasználó állíthatja. Az objektumra történő adatrögzítés befejezését jelöli. Bal középső adatfa régió: Az adatlapon lévő adatok közötti navigációt végzi hierarchikusan megjeleníthető és be/ki kapcsolható módon. Az egyes ágakra jobb klikkel kattintva lebegő menün találhatók az elvégezhető műveletek. Itt választható az új elem felvétele, az elem törlése, illetve az ághoz tartozó további elérhető műveletek. Az adatok adatcsoportokba szervezettek. Az adatcsoportok megjelölése vastagított betűtípussal történik. Bal alsó térkép-megjelenítés régió: A térbeli objektumra pozícionált térkép jelenik meg itt. Az azonosítón jobb klikk kattintással találjuk a térképi művelteket. Melyet a lebegőmenü módosít parancsával tudunk előhívni. Az aktív kereten a főablaknál tárgyalt ikonokkal navigálhatunk. 25. oldal

26 Jobb oldali adat régió: Az adatok megjelenítése. Az adatok szekciókra különülnek. Az egyes szekciók be/ki kapcsolhatók. (szekció előtt +/ jelre kattintva) A szekciókon belül az adatok cellákban helyezkednek el. A halványított cella értéke nem módosítható. Az érték módosítására a következő lehetőségeink vannak: - A kód értéknél a cellában lévő ikonra kattintva, vagy az F4 billentyűre legördíthető a kódlista. Ebből történő választásra a kódlistából egyből beíródik a kívánt kód az adatlapra. A kódok között keresni is lehet, úgy hogy a kódlista felett található rovatba egyszerűen beírjuk a keresni kívánt szövegrészt. A keresés a beírt szövegrészre automatikusan lefut minden egyes újonnan bevitt karakter után, ezzel szűkítve a találati listát folyamatosan. A kódokat a kódlista oszlopának tetejére kattintva kód/abc sorrendbe lehet rendezni. A kódérték vagy pontos megnevezés megadásával közvetlenül a cellába is rögzíthető az érték. - Dátum cella esetében a naptárt az ikonra kattintva lehet meghívni, vagy az előbb említett F4 billentyűvel is hasonlóan meghívható. A megfelelő nap kiválasztásával a dátum egyből rögzül az adatlapon. Az aktuális dátum az alsó sorban látható, mely a naptárban is kiemelésre kerül egy keret segítségével. - Amennyiben az adat egy összetett érték, a cellában lévő ikonra kattintva további beviteli felületek jelennek meg. Az adatok ezeken a felületeken keresztül rögzíthetők. - Közvetlen értékadás: a cellába közvetlenül gépelhetők be az adatok. Alsó magyarázat: Az egyes cellákhoz kapcsolódó értelmező információk. Kérjük a cella-adatok értelmezéséhez a magyarázatokat figyelembe venni! A részletes magyarázatok itt találhatók. A cellák értékeit célszerű folyamatosan rögzíteni a következő módon: adatbevitel-enteradatbevitel-enter sorrendben, így a rögzítés során nem kell használni az egeret. Hibakezelés: A program által az adatrögzítés során észlelt hibákat az adatfa régióban piros felkiáltójel formájában közli a program az adatok mentése előtt. A felkiáltójelre állva a részletes hibaüzenet olvasható. Hiba esetén az adatmentés nem történik meg. Változások mentése: Az adatrögzítés során a változások új objektumra történő átálláskor, vagy a programablakból való kilépéskor történik. A program rákérdez a mentésre, vagy a módosítások elvetésére. Hibamentes rögzítés esetén az adatmentés megtörténik. 26. oldal

27 3.4. Jelentés futtató felület A jelentések futtatása és nyomtatása egységes megjelenítő felületen történik. A futtatáshoz az egyes jelentéseket fa struktúrából tudjuk kiválsztani. Futtat: Kiválasztott kimutatás futtatása a futtat gombbal vagy a kívánt jelentésen dupla kattintással valósítható meg. A futtatás után az eredménye a képernyőn jelenik meg. A kiválasztott lekérdezés elkészítése hosszabb időt is igénybe vehet. 27. oldal

28 Sor és oszlopszám megadása: A sor és oszlopszámmal azt lehet beállítani, hogy a lefutott jelentés eredménye hány oszlopban és sorban jelenjen meg. Alapértelmezettként 1 sorban és 1 oszlopban jelenik meg a jelentés, ez azt jelenti, hogy egyszerre csak 1 oldal lesz látható. Az oldalak között az oldalléptetéssel lehet lépkedni, mely akkor is működik, ha nem laponként nézzük a jelentést. Jelentés nagyítása: A jelentés képernyőn történő megjelenítését lehet nagyítani vagy kicsinyíteni a szerint, merre mozgatjuk a csúszkát. Mozgatása lehetséges az egérrel kattintással, vagy miután a csúszkára kattintottunk az egér görgőjével valamint a billentyűzet kurzor mozgató billentyűivel (fel-le, jobbra-balra) Oldalléptetés: A lapozás ikonok segítségével többoldalas kimutatások oldalai között lapozhatunk. A jelentés bal alsó sarkában láthatjuk, hogy melyik az aktuális oldal és összesen hány oldalt tartalmaz a jelentés. Lapbeállítás: A kimutatás az itt beállított lapméretnek (lapméret, fekvő/álló, margók) megfelelően készül el. Nyomtatás: Nyomtatás végrehajtása a kiválasztott nyomtatóra. Ablakhoz igazítás: Bekapcsolt állapotában a jelentés nagyítását úgy módosítja, hogy pontosan elférjen a képernyőn egy oldal. CSV export: A jelentés tartalmát csv fájlba exportálja. Excel export: A jelentés tartalmát egy exel fájlba lehet elmenteni Törzsállományok karbantartása Az EIR a törzsállományokat központi és modulhoz kötött törzsekként különbözteti meg. A karbantartásra egységes felületet ad. A törzsadatokat a panelen a menüből válaszhatók ki. Kiválasztáskor a felület az első száz kódot tölti be alapértelmezett módon. Törzsadatok módosítása a panelen aktív értékekre történhet. Törlés akkor lehetséges, ha a törzs még az adatrendszerben nem volt használatban. 28. oldal

29 4. Központi modul A központi modul az integrált rendszer kimutatásait és térképi információt jeleníti meg, továbbá a rendszer egészére vonatkozó alapműveleteket indítja. Fő feladatai a következők: Információs szolgáltatások - jelentések futtatása - tematikus térképek futtatása Alapműveletek - szervezetkezelés - egységes kódkarbantartás - felhasználókarbantartás, jogosultsági rendszer beállítás - EIR jelentések karbantartása - EIR térképek karbantartása A központi feladatokat ellátó eszközök az EIR menüpont alatt találhatók. EIR menü Kimutatások Beállítások Információs kimutatások, térképek futtatása. A rendszer általános paramétereit itt tudjuk beállítani az egyes főbb modulokra vonatkozóan. Az itt beállított értékek vonatkoznak majd az adott modulban végzett munkákra. Erdőművelés: Éves erdőművelési terv számát (0 az alapterv és az azt követő számok jelzik a pótterveket), valamint a terv évét állíthatjuk be. Ezenkívül, hogy automatikusan összerendelődjön a faállománytípus és a fafaj, vagy a munkaműveleti és költségterv átvétele megtörténjen-e? Fahasználat: Éves fahasználati terv számát (0 az alapterv és az azt követő számok jelzik a pótterveket), valamint a terv évét állíthatjuk be. Szintén itt kerül beállításra, hogy a fatömeg kerekítés milyen legyen, vagy mennyi legyen a cikkterv mennyiségének a tizedesjegy pontossága. Az árbevételi terv számításánál 2 lehetőséget választhatunk, hogy cikk, vagy választékterv alapján számítódjon majd. Terület átvétele esetén, ha a tervrögzítés után módosul a részlet területe, úgy a tervben is módosulnak a területadatok. Vadászat: Éves vadászati terv számát (0 az alapterv és az azt követő számok jelzik a pótterveket), valamint a terv évét állíthatjuk be. Befogás, takarmányozás és a vásárlás munkaszámának a beállítása is itt történik. Mezőgazdaság: Éves vetésterv számát (0 az alapterv és az azt követő számok jelzik a pótterveket), valamint a terv évét állíthatjuk be. Ingatlan: Erdőkár: A károsítás évét van lehetőségünk beállítani. Készletkezelés és tényrögzítés: Mindkét esetben az és hónap megadását. Általános: Euró és Forint árfolyamát, valamint a területi pontosságot tudjuk az általános beállítások pontban megtenni. 29. oldal

30 Frissítés Az aktuális adatbázis újbóli lekérdezése. Többfelhasználós munkavégzés esetén a frissítést az időközben a háttéradatokban történt változások indokolhatják. Figyelem! Térkép újrarajzolás esetén a hozzáadott saját térképrétegek nem jelennek meg automatikusan, hiszen azok a központi adatbázisba nem kerültek elmentésre. Ezeket a rétegeket újból be kell tölteni egyesével, vagy a korábban elmentett helyben tárolt térképnézetből. Import Export Infosys beovasás: Bővebben az interfész leírásában. Infosys mezőgazdaság: Bővebben az interfész leírásában. Infosys feladás: Bővebben az interfész leírásában. Karbantartás Jelszó csere A bejelentkezett felhasználó jelszavának új jelszóra cserélése. Felhasználók Jelentések karbantartása Felhasználó karbantartás menüpontban a felhasználók adatait, jogosultságait és a felhasználói csoportokat lehet beállítani (amelyik felhasználónak van jogosultsága a felhasználók karbantartására). A beállításokról bővebben egy későbbi fejezetben lesz szó. Jelentések szervezése a kimutatás panel csoportjaihoz. Egy későbbi fejezetben bővebben foglalkozunk ezzel a témával. EIR alkalmazások jelentései Jelentések szervezése az EIR alkalmazásokban megjelenő kimutatásokhoz. EIR térképrétegek karbantartása Az adatbázisban lévő térképek kezelő felülete. A programban előre elkészített térképnézetek kialakítása. Egy későbbi fejezetben bővebben foglalkozunk a témával. EIR térképnézetek Az adatbázisban lévő térképnézetek szervezése az EIR alkalmazásokban megjelenő kimutatásokhoz. Térkép import Térképek betöltése fájlból adatbázisba. Kódkarbantartás Központi kódállományok karbantartó felülete. Infosys törzsek kiegészítése: Partner: Partner és nemzetiség törzsadatok karbantartása Munkaszám: Munkaműveletek és munkaművelet csoportok törzsadat karbantartása. Cikk: Cikk, cikktípus és cikktörzs törzsadatainak karbantartása, melyek hierarchikus besorolásúak. Infosys törzsek megtekintése: Infosysben szereplő kódokat törzsenként megnézhetjük Település: Megye és település törzsadatok karbantartása. Szervezeti egységek: Szervezeti egységek törzsadatainak karbantartása. Egyéb törzsek: Tervezéshez anyagtörzs: anyagfelhasználás tervezéséhez szükséges adatok Munkaművelet csoport: Munkaműveletek karbantartása Nemzetiség: Nemzetiségi kódok karbantartsása Adminisztráció Lezárt éves gazdálkodási tervek feloldása. 30. oldal

31 Objektumok átfedése Térképi alakzattal bíró objektumok összemetszése egymással, melynek eredményeképpen megkapjuk ahol egymást átfedik az alakzatok. A menü segítségével kiválaszthatjuk mely objektumokat kívánjuk vizsgálni: Erdőrészletek: esetén lehetőség van ingatlan földrészlettel, alrészlettel, vadászterülettel, természetvédelmi területtel valamint MePAR fizikai blokkal összemetszeni Mezőgazdasági táblák: esetén ingatlan földrészlettel, alrészlettel, és vadászterülettel végezhetünk összemetszést Mezőgazdasági parcellák: esetén ingatlan földrészlettel, alrészlettel végezhetünk összemetszést Ingatlanok: esetén vadászterülettel végezhetünk összemetszést Felhasználó váltás Bejelentkezett felhasználó kiléptetése, új felhasználó bejelentkezési ablaka. Kilépés A programból történő kilépés. Azonos funkció a programablak bezárásával. Kilépés előtt a program a biztonság érdekében megerősítést kér Szervezet kezelés A szervezetkezelés lényege: a térbeli objektumok, melyekhez a nyilvántartásban a térbeli adatok kötődnek, egy szervezeti egységhez kerülnek besorolásra. Az EIR a hierarchikusan három szintű szervezeti egységet kezel (kivéve, ha a erdőgazdaság szervezeti felépítése nem erdőgondnokságos). Alapesetben minden szervezeti szint a saját szervezeti egységéhez rendelt térbeli objektumokkal dolgozik. A hierarchia felső szintjén álló szervezeti egység (Erdőgazdaság) látja a saját szervezeti egységeihez (Erdészet) rendelt objektumokat és az alá tartozó objektumokat (Erdészkerület/Erdőgondnokság vagy pagony) négyszintű felépítés eseten a 4. szint az Erdészkerület, mert az az Erdőgondnokság alá tartozik. Ezen kívül külön is beléphet a szervezeti szintje alatti szervezeti egységekbe, így csak ahhoz a szervezeti szinthez rendelt objektumokkal dolgozik. Például egy cég szintű felhasználó ERDÉSZET-KERÜLET listából választhatja ki a betölteni kívánt szervezeti egységet. A program az aktuális szervezeti egységet, melybe a felhasználó belépett a programablak bal alsó részén megjeleníti. A szervezetkezelés a program egészére érvényes objektumszűrést eredményez. A szervezeti szintek közötti váltást a főablakon található (bal felül közvetlenül a menü alatt) szervezetváltó felülettel tudjuk megtenni. A szervezeti egységek szintenként a legördülő listában láthatók. A lista előtti kapcsoló segítségével jelölhető meg, melyik szervezeti egységet használja a program. 31. oldal

32 4.2. Információs kimutatások, térképek futtatása Az információs kimutatások megjelenítési formája jelentések és tematikus térképek formájában történhet. Jelentéseken táblázatos és grafikus ábrázolásban találhatók az információk. Tematikus térképeken a térbeli információkat ábrázoljuk. A beépített kimutatásokat külső eszközök segítségével készíthetjük el. A jelentéseket jelentés-séma formájában a DigiTerra Report szoftverrel állíthatjuk elő. A térképek grafikus adattartalmát a DigiTerra Map szoftverrel készíthetjük el. (Ld. Kimutatások karbantartása) Az elérhető információs kimutatások az EIR/Kimutatások menüpont alatt találhatók, vagy a Főpanel bal alsó sarkában található Objektumok/Jelentések/Térképek fül váltásával hívhatók elő. A kimutatások formája közötti váltás ablak tetején Jelentés/Térkép kapcsolóval történik. A kimutatások (pl. Földrészletlista) az egyes programmodulokhoz kapcsolódóan (pl. Ingatlan) csoportokba sorolva (pl. Ingatlannyilvántartás) választhatók. A kimutatást vagy a kimutatásra dupla kattintással, vagy a Futtat nyomógombra kattintva indíthatunk. A felhasználó kimutatásokat a szervezeti szintje szerint jogosult térbeli egységekre futtathat. Ezt a kimutatás minden esetben tartalmazza, mely szervezeti egységre készült el. A jelentések futtatása előtt a program bekérhet bizonyos értékeket (paraméterek), melyet a futtatás során figyelembe vesz. Ilyen lehet például az ÉV megadása, melyre a jelentés készül. Amennyiben nem adjuk meg a kért paramétert a jelentés nem készül el. A térképi kimutatások nem tartalmaznak paramétereket. A térképi kimutatások futtatása előtt az EIR/Beállítások ablakon beállított ÉV értékkel dolgozik a lekérdezés. Kérjük a térképek futtatása előtt itt az év értéket ellenőrizni, vagy beállítani. 32. oldal

33 A kimutatások előállításának időszükséglete függ a kimutatás tartalmi összetettségétől, a feldolgozott adatmennyiségtől és az informatikai környezettől Felhasználók karbantartása A felhasználó karbantartás segítségével hozhatjuk létre a rendszerbe belépni jogosult felhasználókat és programkezelési jogokat. A felhasználókezelő az EIR/Karbantartás/Felhasználók menüpont alatt érhető el. A felhasználókat a rendszer belépési névvel, jelszóval azonosítja, szervezeti egységhez rendeli. A nevet és a szervezeti egységet minden esetben meg kell adni. 33. oldal

34 A felhasználó szervezeti egység besorolása szűrést definiál az adathasználat egészére vonatkozóan. A felhasználó ezek után szervezeti szintek között csak a saját és az alatta lévő szinteken mozoghat. A jelszót nem kötelező itt megadni. A felhasználó belépés után az EIR/Karbantartás/Jelszó csere menüpont alatt elérhető ablakon megváltoztathatja. A felhasználókat felhasználói csoportokba kell sorolni. Felhasználó több csoportba is besorolható. A felhasználók jelszavai és jogosultságai az adatbázisban tárolódnak el. A csoportokhoz programkezelési jogok tartoznak. A jogok az EIR alkalmazások indítást engedélyezik, vagy tiltják. 34. oldal

35 Példa: Új felhasználó létrehozása és besorolása egy felhasználói csoportba. 1. Felhasználó létrehozása: EIR/Karbantartás/Felhasználók Felhasználókezekők modulban az Új gombbal. 2. Felhasználó adatainak megadása és felhasználói csoportba sorolása: A felhasználó adatainak kitöltése után a felhasználót csoportba soroljuk. A lehetséges csoportok a jobb oldali oszlopban láthatóak. A bal oldali oszlopban azok a csoportok találhatók, melyekbe már be lett sorolva az adott felhasználó. A csoportokba sorolást és azokból történő kivételt a, gombokkal tehetjük meg. Csoportba úgy is sorolhatunk felhasználót, ha a felhasználó-kezelőben egyből a Csoportok -ra navigálunk és ott kiválasztjuk azt a csoportot, melybe be szeretnénk sorolni a felhasználókat. A felhasználók besorolása hasonlóan működik, mint ahogy az egyes csoportokba soroljuk a felhasználót, csak ebben az esetben a csoporthoz a felhasználókat választjuk. 35. oldal

36 3. Felhasználói csoportok jogosultságainak beállítása: A jogosultságokat a felhasználói csoportok 2. fülén tudjuk beállítani, úgy hogy azokat a funkciókat, melyeket engedélyezni szeretnénk a kiválasztott csoportnak kiválasztjuk. Ha végeztünk a jogosultságok beállításával alkalmazzuk a változtatásokat. 36. oldal

37 4.4. Jelentések karbantartása Az EIR a jelentéseket programmodulokhoz kapcsolódóan csoportokba sorolja. A jelentéseket az EIR/Karbantartás/Jelentések karbantartása menüpont alatt sorolhatjuk csoportba. Az EIR alkalmazások részére át lehet adni a jelentéseket. A jelentéseket az EIR/Karbantartás/EIR alkalmazások jelentései menüpont alatt rendelhetjük alkalmazáshoz. Az itt alkalmazáshoz rendelt jelentések az alkalmazásfelület Kimutatások menüpontja alatt indíthatók. Ezek a jelentések az alkalmazásfelülettől átveszik a szükséges paramétereket, így ezeket a jelentéseket az alkalmazás parametrizálja a jelentésben meghatározott módon. A felhasználó részére esetlegesen azok a paraméterek jönnek fel, melyet az alkalmazásfelület nem tartalmaz. Például az Erdősítés tervezése alkalmazás az betöltött terv szerint az erdősítési terv évét/tervszámát és a kiválasztott erdőrészletet képes a ilyen módon paraméterezett jelentésnek átadni. Egyéb paramétereket, amit esetleg a jelentés kér a felhasználó adja meg. Az elkészített jelentés sémának az ilyen jelentések esetében megfelelő módon kell megadni a paraméter nevét (ld. jelentéskészítő alkalmazásnál). 37. oldal

38 Példa: Jelentések ki/be kapcsolása 1. EIR/Karbantartás/Jelentések karbantartása pontban elindítjuk a Kimutatások csoportosítása modult. A jelentések csoportokba gyűjtve jelennek meg. A ki/be kapcsolni kívánt jelentést megkeressük, majd a jobb oldalon megjelenő adatablakban a jelentés láthatóságát a szerint állítjuk be, hogy ki- vagy bekapcsolni szerettük volna az adott jelentést ( Igen láthatóság mellett működik a jelentés) Adatbázisban tárolt térképek karbantartása 1. Térképek betöltése az adatbázisba Az adatbázisba térképeket az adatbázis struktúrájának és működésének ismeretében DigiTerra MAP formátumban tölthetünk be az EIR/Karbantartás/Térkép import menüponttal. Az adatbázis és a betölteni kívánt térkép adatainak megfeleltetését az adatforrás mellett a fájlnévvel megegyező leíró szövegfájlban adathatjuk meg. A szövegfájlt, amennyiben nem létezik a program elkészíti. Ezek után a megfeleltetést létező adatbázis struktúrának megfelelően a szövegfájlban kell definiálni. 2. Térképnézet kialakítása az adatbázisban A betöltött térképrétegeket az adatbázisban tárolt tematikus térképnézetekhez adhatjuk és kialakíthatjuk a tematikus megjelenítést az EIR/Karbantartás/EIR Térképrétegek kialakítása menüpont alatt. A feladatot hozzáértő szakember végezze. Itt betölthetők az adatbázisban tárolt térképnézetek, új réteg adható hozzá az adatbázisból, kialakítható a tematikus megjelenítés és az elkészült nézet adatbázisba menthető. 38. oldal

39 A központi adatbázisban tárolt térképnézetek csoportokba sorolását, nevének megadását és a rétegek kirajzolási sorrendjét az EIR/Karbantartás/EIR Térképnézetek menüpont alatt alakíthatjuk ki. Példa: Készítsünk egy új térképnézetet, mely az erdőrészlet területe alapján színez. 1. Válasszuk az EIR/Karbantartás/EIR térképrétegek karbantartása menüpontot. Az EIR térképrétegek karbantartása panelen kattintsunk a rétegek hozzáadása gombra. A megjelenő panel felső ablakában kiválaszthatjuk a megfelelő lekérdezést. Válasszuk a T_ERDOLEIRAS-t. A Réteg neve mezőbe írjuk be: Terület, majd kattintsunk az OK gombra. 2. A rétegkezelő gombjára kattintva nyissuk meg a Rétegek panelt. Itt kattintsunk a térképi rétegek osztályozása gombra. Az Osztályok panelen, a Mező ablakban válasszuk ki a legördülő menüből a TERULET_HA kifejezést. A Módszer ablakban válasszuk az Egyenlő mennyiség lehetőséget. A Menü gombra kattintva válasszuk a lebegőmenüből a Paletta menüpontot. Itt dupla kattintással válasszuk ki a Spektrum színpalettát. Ezután a Beállít gombra kattintva nyissuk meg az Osztályszám panelt, és írjuk be a 3-as értéket. Az osztályok értékét kézzel adjuk meg. Kettőt kattintva az első osztályra, a megjelenő Osztály panelen az Érték mezőbe írjunk 0-5 értéket. A Felirat mezőbe írjuk: 0-5 ha, majd kattintsunk az OK gombra. A második osztálynál adjunk meg 5-10 ha értéket, míg a harmadik osztály értéke legyen ha. Ezzel kialakítottuk az új térképréteg osztályozását. Zárjuk be az Osztályok és Rétegek paneleket. 3. A Térkép mentése gombra kattintva mentsük el az elkészült Terület térképréteget. Be is zárhatjuk az EIR térképrétegek karbantartása panelt. 39. oldal

40 4. Válasszuk az EIR/Karbantartás/EIR térképnézetek menüpontot. A térképnézetek listáján válasszuk ki az Erdőleltár csoportot. Jobb egérgombbal kattintva új térképnézetet hozhatunk létre ebben a csoportban. A csoportban válasszuk ki a megjelent Új térképnézet-et. A jobb oldalon adjuk meg a térképnézet nevét: EL100 Területnagyság. 5. Jobb egérgombbal kattintva a térképnézetre a megjelenő lebegőmenüből válasszuk a Réteg hozzáadása menüpontot. A megjelenő listából válasszuk ki a Terület réteget, és kattintsunk az OK gombra. Megismételve ezt az eljárást, újabb réteget adjunk hozzá a nézethez, ezúttal az _Erdőrész feliratok réteget kiválasztva. 6. A térképnézet alatt megjeleníthető a két megadott réteg, a Terület és az _Erdőrész feliratok. Kattintással kiválasztva a Terület réteget, a jobb oldalon megadhatjuk a réteg kirajzolási sorrendjét, amely legyen 1. Az _Erdőrész feliratok réteg esetében a kirajzolási sorrend legyen A Rögzít menüpontra kattintva mentsük el a változtatásokat. 8. A program újraindítása után a Térképi kimutatások között, az Üzemterv/Erdőleltár csoportban megjelenik az elkészített új térképnézet. 40. oldal

41 5. Ingatlan-nyilvántartás modul Az ingatlan-nyilvántartási modul az EIR földrészlet és tulajdoni lap nyilvántartása. Az ingatlan-nyilvántartás alapja a földrészlet alapú nyilvántartásoknak. Itt vezetjük a jogi jellegű ingatlan bejegyzéseket is például a természetvédelmi kategóriák bejegyzéseit. A modulban vezethetjük a földrészlet nyilvántartáshoz kötődő földhasználati, földbérleti nyilvántartásokat is. Ingatlan menü Földrészletek nyilvántartása Kódkarbantartás Földrészlet adatlapok rögzítési felülete. Modulra vonatkozó kódok karbantartása 5.1. Folyamatleírás 1. Földrészletek nyilvántartása 2. Tulajdoni lap nyilvántartás Földrészlet adatlap kimutatások Földrészletek nyilvántartása Az ingatlan-nyilvántartás térbeli egysége a földrészlet. A földrészletek nyilvántartása az INGATLAN/Földrészletek nyilvántartása menüponttal indítható. A panelen a szervezeti egységhez rendelt földrészletek listája jelenik meg. 41. oldal

42 Műveletek Kimutatások: Az ingatlan-nyilvántartáshoz kapcsolódó jelentések futtatófelülete. A kívánt jelentés kiválasztása, majd futtatása. (Jelentések kezeléséről, beállításairól egy korábbi fejezetben már szót ejtettünk.) Új földrészlet: új földrészlet létrehozása. A földrészletet térképpel vagy térképi ábrázolás nélkül is létrehozhatjuk. Amennyiben a földrészlethez nem szükséges a térképi ábrázolás, vagy később kívánjuk létrehozni, a bal oldali adatokat kell csak feltölteni. Az azonosítót és a megnevezést kötelező megadni. A földrészlet érvényességi időtartománya az érvényesítés és megszűnés dátuma között értelmezett. A megszűnés dátumát, ha nem rögzített időpont, célszerű egy kellően távoli időpontra állítani. Térképi ábrázolás: A földrészlet térképi ábrázolása a panel térképfelületén történő terület megrajzolással történik. A rajzoláshoz navigáljunk a térkép megfelelő helyére. Alapesetben a program a háttértérképet tölti be a térképablakba. A háttértérképhez saját térképréteget adhatunk a réteg hozzáadás ikonnal. Például GPS mérési fájlt, földhivatali térkép kivonatot itt tölthetünk be. Szükség esetén használhatjuk a tematikus térképezést, feliratozást. A terület létrehozása ( ) a terület töréspontjainak megjelölésével (bal klikk), majd a jobb klikkre bejövő Létrehoz menüponttal történik. Amennyiben pontatlan volt a terület megrajzolása vagy újra kezdhetjük a rajzolást, egyszerűen újbóli rajzolással, vagy a töréspontokat szerkeszthetjük a következő eszközökkel: 42. oldal

43 töréspont igazítás új töréspont beszúrás töréspont törlés A földrészlet ténylegesen a Létrehoz nyomógombra jön létre és kerül mentésre. Töröl: Módosít: meglévő földrészlet törlése. Az földrészlet abban az esetben törölhető, ha az földrészletre adatfelvételezés még nem történt. Hibásan, feleslegesen rögzített földrészlet törlésére szolgáló funkció. meglévő földrészlet térképi nyilvántartásának módosítása. A térképet pontosíthatjuk, vagy amennyiben még nem létezik térkép, megrajzolhatjuk. A térképi szerkesztéshez az új földrészlet létrehozásánál leírtak szerint járjunk el. Szervezet módosítás: meglévő földrészlet szervezeti besorolásának módosítása. A módosítás visszamenőleges hatályú, az adott szervezeti besorolás születéséig. Szervezet átsorolás: szervezeti egységek változásakor a földrészlet új szervezeti besorolásának és időbeni érvényességi intervallumának megadása. Abban az esetben használjuk, ha ténylegesen szervezeti változás okán ugyanazon földrészletnek szervezeti besorolása módosul. Csoportos szervezetváltás: földrészletek csoportos szervezet átsorolása/módosítása 1. lépés: Varázslóban kiválasztjuk, hogy módosítani vagy átsorolni kívánjuk a szervezetet. 2. lépés: Kiválasztjuk azon részleteket, melyek szervezetét változtatni kívánjuk. (Szűrő segítségével akár egész szervezetet is leszűrhetünk.) 43. oldal

44 3. lépés: Megadjuk a kívánt szervezeti egységet. (átsorolás esetén az időpontot is) 4. lépés: Szervezetváltás befejezése, esetleg új objektumok szervezetváltásának megadása. Tárgyi eszközök kapcsolása: Tárgyi eszköz kapcsolása földrészlethez A tárgyi eszközök kapcsolása indításakor el kell dönteni, hogy földrészlethez, vagy épülethez kívánjuk kapcsolni a tárgyi eszközöket. Az ingatlan földrészlet listából válasszuk ki azt a földrészletet, amelyhez a tárgyi eszközt vagy eszközöket kapcsolni kívánjuk. A jobb oldali ablakban találjuk a lehetséges tárgyi eszközök listáját. Ebből a két ablak között található gombbal adhatjuk hozzá a kiválasztott tárgyi eszközöket. A baloldali ablakban láthatjuk a már kiválasztott eszközöket. A kiválasztott eszközöket. A tárgyi eszköz kapcsolását az rögzítjük. gomb segítségével törölhetjük a már Tárgyi eszköz épülethez történő kapcsolása hasonlóképen történik, csak az első lépésben az épületet kell választani. 44. oldal

45 Példa: Változtassuk meg egy terület művelési ágát rétről erdőre. 1. A földrészletek nyilvántartása az INGATLAN/Földrészletek nyilvántartása menüponttal indítható. 2. Válasszuk ki az érintett földrészletet. 3. A kiválasztott földrészletre vonatkozó alrészlet adatokat az alatta látható ablakban találjuk. A megváltoztatni kívánt alrészletre kattintva jobboldalt megjelennek a hozzá tartozó leíróadatok. 4. Válasszuk a Művelési ág adta régiót. 5. Az adatmezőben megjelenő ikonra kattintva a választó ablak elemeiből válasszuk ki az új művelési ágat (erdő). 6. A listában található másik földrészletre kattintáskor vagy az ingatlan modulból való kilépéskor felugró ablak segítségével tudjuk a változásokat menteni Tulajdoni lap nyilvántartás A tulajdoni lap nyilvántartás az INGATLAN/Földrészletek nyilvántartása menüponttal indítható. A földrészlet listából a kívánt részletre kattintva az alatt lévő ablakban megjelennek a tulajdoni lap I-II-III adatait. 45. oldal

46 Ezeket az adatokat a baloldali adatrégiókban módosíthatjuk. Az adatmezőben megjelenő A módosítások mentése a ikonra kattintva a választó ablak elemeiből adhatjuk meg az új értékeket. gombbal történik A földrészleten vezetett adatokat határozat bejegyzéssel (bizonylatszámmal és dátummal) ellátva kell rögzíteni. A nyilvántartás bejegyző és törlő határozat-azonosítót és dátumot kezel. A bejegyzés érvénytelenítése a Törlő határozat és a Törlés dátuma megadásával történik. Törölt bejegyzések az adatlapon TÖRÖLT megírással kerülnek nyomtatásra. A tulajdoni lap I. adatait 3 részre szedve találjuk meg: alrészlet: A földrészletet alkotó alrészletek találjuk itt (ha rendelkezik vele a földrészlet), illetőleg hozhatunk létre, ha még nincs rögzítve. A fenti képen látható az egyes alrészletekhez megadhatjuk azok művelési ágát, területét és aranykorona értékét. épület: A földrészleten elhelyezkedő épületeket itt tartjuk nyilván. Az épületekre vonatkozó információk: épület neve, típusa és címe. Valamint az épülethez rendelt tárgyi eszközök, melyeket a fejrészben található tárgyi eszközök kapcsolása menüponttal tudunk az egyes épületekhez kapcsolni. A hozzárendelhető tárgyi eszközöket az Infosys rendszerből veszi át az EIR. jogi jelleg: Földrészlethez kapcsolódó jogi jellegek nyilvántartása. Melyek tartalmazzák a jogi jelleg megnevezését, a hozzá kapcsolódó szöveges megjegyzéseket, illetve a jogi jelleget létrehozó határozat ügyiratszámát és időpontját. Törlés esetén szintén rögzítésre kerül a törlő határozat ügyiratszáma és időpontja. A tulajdoni lap II. részén található a földrészletre vonatkozó jogállás adatok, melyek a következőkből állnak: jogállás formája, a jogállás szerzésének jogcíme, tulajdoni hányad (számláló-nevező), jogosult és a szöveges megjegyzés. A bejegyző és törlő határozatok adatait szintén rögzíteni kell. A tulajdoni lap adatai között az utolsó csoportban (III.) a földrészleten szereplő terhek és egyéb jogok szerepelnek. A terheknél a következő adattartalmat tartjuk nyilván: jog megnevezése, az összeg amire vonatkozik, dátum, a jog bejegyzője és jogosultja, valamint a szöveges megjegyzés. A korábbi részekhez hasonlóan a bejegyző és törlő ügy adatai szintén rögzítendők. Az adatok a program segítségével ellenőrzött módon rögzíthetők Földhasználat Az egyes földrészletekhez, az előző pontban említett tulajdoni lap nyilvántartás mellett, a földhasználati jogosultságot is nyilván tartja a rendszer. A nyilvántartott földhasználati jogosultság adatait, a földrészhethez kapcsolódó tulajdoni lap nyilvántartás alatt (bal középső régió) találjuk. Ha rendelkezik már a földrészlet földhasználati joggal, akkor azt a földhasználat kibontásával (+ gombra kattintva) érjük el. Új földhasználati jogosultságot létrehozni, vagy meglévőt törölni a földhasználat lebegőmenüjében (jobb klikk) kiválasztva tudunk. 46. oldal

47 Új földhasználati jogot, vagy meglévőt módosítani, a jobboldali adatrégióban tudunk. Jogcím, jogosult esetében a rögzítést segíti a kódtáblázat, így ebben az esetben akár kóddal is történhet az adatbevitel. A számláló, nevező rovatokba az adott földrészlet tulajdoni hányadát jegyezzük fel. A földbérlet területét és aranykorona értéke szintén a nyilvántartás részét képezi. Ezenkívül meg kell adni a földhasználat kezdő és lejárati időpontját. A 2. adatcsoportban a földhasználatot bejegyző határozat ügyiratszámát és dátumát tartjuk nyilván. Ezenkívül lehetőség van megadni az egyes módosítások ügyiratszámát. A földhasználati jogot törlő határozat ügyiratszámát és dátumát külön rovatokban tartjuk nyilván. Az egyes földhasználati jogosultságok lebegőmenüjéből a következő funkciókat érjük el: Földhasználat törlése: Földhasználatot tudjuk tötölni Megszüntetés: a felugró ablak kitöltésével a törlő határozat száma és dátuma automatikusan feltöltésre kerül Alrészletek besorolása: földrészlet alrészleteit tudjuk besorolni a földhasználatba, a szerint, hogy melyikre vonatkozik 47. oldal

48 5.2. Kódkarbantartás A modulra vonatkozó törzsadatok karbantartó felületét az INGATLAN/ Kódkarbantartás menüpont alatt találjuk Törzsadatokhoz tartozó megnevezések módosítása A modulra vonatkozó törzsadatok karbantartó felületét az INGATLAN/ Kódkarbantartás menüpont alatt találjuk. A törzsadatok feliratra kattintva, menübe megjelenek a törzsadatok. A kiválasztott törzsadatra kattintva megjelennek a törzsadathoz tartozó kódok. A baloldali adatmezőben a Megnevezés sorban tudjuk módosítani a kód számhoz tartozó megnevezést Törzsadatok hozzáadása, törlése A modulra vonatkozó törzsadatok karbantartó felületét az INGATLAN/ Kódkarbantartás menüpont alatt találjuk. Jobb klikkes lebegőmenüből érjük el az új kód hozzáadást, illetve, a meglévő törlését. Új kód felvételénél a baloldali Adatok adta régió kitöltésével adhatjuk meg az új kód kódszámát és megnevezését. 48. oldal

49 6. Erdőgazdálkodás Az erdőgazdálkodást támogató programrész alatt az erdőgazdálkodás alaptevékenységéhez kapcsolódó feladatokat támogató programmodulokat értjük. Az üzemtervi modul tartalmazza az erdőgazdálkodás 10 évenkénti erdőleltár és üzemtervi adatait. Vezeti az aktuális faállomány aktualizált fakészlet adatait és a hátralévő fakitermelési lehetőségeket. Az erdőgazdálkodás fő tevékenységeit alkotják a fahasználati és erdőművelési modulok. Egymásra épülnek és az üzemtervi modulhoz kapcsolódnak. Az erdőgazdálkodás alaptevékenységét támogatják egymástól azonban függetlenek a csemetetermelés, közjólét, természetvédelem modulok. I. Üzemterv modul besorolás aktualizálás besorolás II. Fahasználat modul besorolás III. Erdőművelés modul Készlet modul IV. Csemetetermelés modul VI. Közjólét modul VII. Természetvédelem modul Az erdőnyilvántartás térbeli alapegysége az erdőrészlet. A nyilvántartás az erdőrészleteket, mint térbeli objektumokat vezeti. Az erdőrészlet a 10 éves üzemterv nyilvántartási egysége. Az erdőrészlet egy időintervallumban létezik (időbeni dimenzió). Az erdőrészlet földterületeken helyezkedik el (térbeli dimenzió). Az erdőrészlet a földterület azonosítóval, Település-tag-részlet-alrészlet üzemtervi azonosítóval és geometriával rendelkező nyilvántartási egység. Idő dimenzió: Az erdőrészletek a keletkezésük időpontjától a megszűnésük időpontjáig élnek. A működő rendszer számára az érvényesítés időpontjától használhatók. E három időpont jellemzi időben az erdőrészletet. Adminisztratív okból a létrehozás időpontját is bejegyzi a rendszer. Például tervezéskor én létrehozok egy erdőrészlet megosztást a évi tervhez. Ebben az esetben a dátumok a következők: Létrehozás dátuma: Érvényesítés dátuma Megszűnés dátuma: (technikai okból egy kellően távoli dátum v. üzemtervi ciklus vége) Térbeli dimenzió: A térbeli egység elnevezése az EIR-ben a földterület. Erdőrészlet esetében egy időpontban egy erdőrészlethez csak egy földterület tartozhat, az a nyilvántartási egység, amin az erdőrészlet elhelyezkedik. Ez a földterület a rendszer számára egy belső azonosítóval létezik, nem közvetlenül a térkép geometriájaként értelmezhető (a térképet bármikor pontosíthatjuk, ha szükséges). 10 éves üzemtervi peridódusonként csak akkor változik a térkép, ha megosztásra, vagy összevonásra kerül. Ekkor a régi földterület időben megszűnik (a rendszer továbbra is tartalmazza) és az új erdőrészletek új földterületen jönnek létre. A régi és az új egymáshoz való viszonyának vizsgálata a térképen lehetséges. Amennyiben az erdőtervezés az erdőtervezés során új erdőrészlet azonosítót ad ugyanazon földterületen fekvő erdőrészletnek (nem történik sem megosztás, sem összevonás, csak átnevezi az erdőrészletet), ebben az esetben biztosított ugyanazon területre vonatkozóan az időben folyamatos nyilvántartás. A földterület is rendelkezik időbeni hatállyal. 49. oldal

50 Példa: 1. Bejegyzem Sopron 25 A erdőrészletet az 1. földterületre az első üzemtervi periódusban, majd a második periódusban az erdőrészlet maga az üzemtervezéskor nem változik, a tervezés viszont az erdőrészlet azonosítóban az erdőrészletet átnevezi A ról D -re. Előző állapot: Földterület azonosító:1. Érvényesítés dátuma Megszűnés dátuma: Erdőrészlet azonosító: Sopron 25 A Érvényesítés dátuma Megszűnés dátuma: Új állapot: (ugyanaz a földterület, ugyanaz a térkép, csak a leltár változik) Földterület azonosító:1. Érvényesítés dátuma Megszűnés dátuma: Erdőrészlet azonosító: Sopron 25 D Érvényesítés dátuma Megszűnés dátuma: Bejegyzem Sopron 25 A erdőrészletet az 1. földterületre, majd a fakitermelés miatt megosztom az erdőrészlet A1 és A2-re én Előző állapot: Földterület azonosító:1. Érvényesítés dátuma Megszűnés dátuma: Erdőrészlet azonosító: Sopron 25 A Érvényesítés dátuma Megszűnés dátuma: Új állapot: 25A erdőrészlet 25A1 erdőrészlet 25A2 erdőrészlet Földterület azonosító Érvényesítés dátuma Megszűnés dátuma Erdőrészlet azonosító Sopron 25 A Sopron 25 A1 Sopron 25 A2 Érvényesítés dátuma Megszűnés dátuma oldal

51 7. I. Üzemterv modul Az üzemtervi modul kezeli az erdőrészleteket, vezeti az erdőleltár és üzemtervi előírás adatokat, a fakitermelések átvezetésével, korosbítással, növedékesítéssel aktualizálja a fakészlet adatokat. Kimutatásai tartalmazzák az üzemtervi leírólapot, különböző üzemtervi összegző kimutatásokat, tartalmazzák az élőfakészletre és hátralévő üzemtervi lehetőségekre vonatkozó kimutatásokat. Az üzemtervi modul csak az aktuális üzemtervvel rendelkező részleteket jeleníti meg. Ha lejár az üzemterv, akkor az üzemterv-váltással lehet az erdőrészleteknek új üzemtervet megadni. Ha még nem áll rendelkezésre az új üzemterv, akkor kézzel 1 évvel meg kell növelni az üzemterv lejáratának idejét, különben abban az évben nem tudunk semmilyen munkálatot tervezni Folyamatleírás 1. Erdőrészletek nyilvántartása Erdőleltár nyilvántartás Üzemtervi kimutatások Üzemterv nyilvántartás F-lap adatállomány Korosbítás, növedékesítés 2. Üzemterv aktualizálás Aktualizált üzemtervi kimutatások Az aktualizált üzemterv szerepe az EIR rendszerben: Éves fahasznáti tervbe sorolás: Az üzemtervben szereplő fahasználati előírások alapján lehetőség van az erdőrészleteket az éves fahasználati tervbe sorolni, akár csoportosan is, ezáltal megkönnyítve az adatrögzítést és a tervezést. Az üzemtervi fahasználati előírások segítségével elkészíthetjük a stratégiai fahasználati tervet is. A fahasználati besorolás így a stratégiai terv, vagy az aktuális üzemterv alapján elkészíthető.. Éves erdőművelési tervbe sorolás: Az üzemtervben szereplő folyamatos erdősítések, és a véghasználatra tervezett részletek erdősítési előírásai alapján lehetőség van az éves erdőművelési tervbe sorolni az erdőrészleteket. Térinformatika: Az üzemtervben szereplő erdőrészletek alakzatát használjuk térképi megjelenítéshez illetve a valós állapot nyilvántartása érdekében aktualizáljuk a rendszerben lévő állományt, amennyiben változás történik a valóságban. Új erdőrészlet beszúrása, erdőrészletek megosztása, stb. Infosys: Infosys számára törzsadatok átadása Mobil EIR: Üzemtervi adatok Mobil EIR-ben történő megjelenítésével a terepi munkavégzést könnyíthetjük meg. Illetve a terepen végzett felvételezés adataival pontosíthatjuk az adatbázisunkat, vagy az EIR-ben tervezett munkák adatait (pl.: fahasználati terv fatömegbecslés). GPS terepi térinformatika: Üzemterv térképi adatainak terepen történő megjelenítése, valamint a terepi mérések alapján a térképi aktualizálás. 51. oldal

52 Az üzemtervi modul az erdőgazdálkodáson belül található, az alábbi ábrának megfelelően: Az üzemtervi modulon belül a következő funkciók választhatók ki: Erdőrészletek nyilvántartása, módosítása Kimutatások, új erdőrészlet, erdőrészlet megosztás, csoportos szervezet váltás, tárgyi eszközök kapcsolása Aktuális üzemtervet létrehozó, (szerkesztő) felület Lejárt üzemtervű, átsorolandó erdőrészletek új üzemtervének megadása Erdőrészletek szervezeti besorolását lehet lekérdezni (erdészet/kerület) Modulra vonatkozó kódok karbantartása Erdőrészletek nyilvántartása Az erdőrészletek nyilvántartása az ERDŐGAZDÁLKODÁS /Üzemterv/ Erdőrészletek nyilvántartása menüponttal indítható. Indítás után egyből betölti a központi modul beállításának (év) és a megadott szervezeti egységben található erdőrészleteket és azok üzemtervét. A megjelenő képernyő az Erdőrészletek nyilvántartása, karbantartása menüpont. Először ennek a funkciónak a bemutatására kerül sor. Következő lépésben pedig az ablakon található öt funkció (I. kimutatások, II. új erdőrészlet, III. erdőrészlet megosztás, IV. csoportos szervezetváltás, V. Tárgyi eszközök kapcsolása) ismertetése történik meg. Erdőrészletek nyilvántartása, karbantartása menüpont Az erdőrészletek nyilvántartása menüpont kiválasztása után az alábbi képernyő jelenik meg. Itt lehet az erdőrészleteket módosítani, karbantartani. Az ábrán látható a képernyő felosztása régiókra, melyekre a konkrét leírásnál hivatkozunk: 52. oldal

53 Bal felső régió: A feldolgozásba vont erdőrészletek. Elsődlegesen a fő panelen kiválasztott szervezeti egységhez tartozó összes erdőrészlet jelenik meg, azonban mint a példában is látható, a panelen használati mód szerint további szűrés lehetséges. (Jelen esetben a tarvágási előírással rendelkező erdőrészleteket jelenítettük meg.) Bal alsó régió: A bal felső régióban kiválasztott erdőrészlethez tartozó alap leíró adatok jelennek meg. Jobb oldali régió: A bal alsó régióban szereplő erdőrészlet részletes leírása, vagy a kiválasztott fafajsor, (földrészlet, tárgyi eszköz) részletes adatai jelennek meg és szükség esetén módosíthatók. A fent leírtak szerint a használati mód megadásával lehetőség van tovább szűkíteni a megjelenő erdőrészletek listáját. A feltételeknek megfelelő erdőrészletek a képernyő bal felső régiójában láthatóak, melyek között a kurzorral, az egérrel vagy a kívánt község kezdőbetűjének lenyomásával navigálhatunk. Ha a bal felső régióban kiválasztott erdőrészleten jobb egér gombot nyomunk, akkor a az előugró lebegő menüből az erdőrészletek nyilvántartása, karbantartása funkcióban használható következő lehetőségeket érjük el: - Üzemtervi leírólap: Az erdőrészlet leíróadataiból készít jelentést az MGSZH E2 lap formátumában. (A jelentés formai beállításairól, excel exportjáról stb bővebben a 3.4. fejezetben olvashatunk) - Töröl: Az erdőrészletet törölhetjük az állományból. A részlet csak abban az esetben törölhető, ha az erdőrészletre adat felvételezés még nem történt. - Módosítás: Meglévő objektum térképi nyilvántartásának módosítása. A térképet pontosíthatjuk, vagy amennyiben még nem létezik térkép, megrajzolhatjuk. A térképi szerkesztéshez az új objektum létrehozásánál leírtak szerint járjunk el. - Szervezet módosítás: A meglévő erdőrészlet szervezeti besorolásának módosítása. A módosítás visszamenőleges hatályú, az adott szervezeti besorolás születéséig. Ez azt jelenti, hogy a felhasználók a módosítás után a részlet korábbi állapotait és a hozzá kapcsolódó részeket (pl.: F-lap) is úgy látják, mintha az adott erdőrészlet a keletkezése óta az új szervezeti egységhez tartozott volna. Ezáltal teljes képet kapva az erdőrészlet időbeni változásairól és lehetőséget biztosít az utólagos kimutatásokhoz. 53. oldal

54 - Szervezet átsorolás: Erdőrészletek szervezeti átsorolásakor a szervezeti módosítással ellentétben az erdőrészlet új szervezeti besorolásán kívül az időbeni érvényességet is meg kell adni. Erre azért van szükség, mert az erdőrészlet szervezeti átsorolásakor az új szervezeti helyen csak az adott időponttól tartjuk nyilván az erdőrészletet. A részlet keletkezésétől az átsorolás dátumáig tartó időintervallumban továbbra is a régi szervezeti egységhez fog tartozni az erdőrészlet. Az átsorolása után az erdőrészletben az előző szervezeti egységnél történt munkákat nem láthatja az, akinek a régi szervezeti egységhez nincs jogosultsága. Ezáltal időben elkülöníthetjük a két szervezeti egységet. Szervezet módosítás Szervezet átsorolás Erdőrészlet módosítás: A bal alsó régióban lehet megadni, hogy az adott részletről milyen adatokat szeretnénk megjeleníteni (részlet, aktuális készlet, leltár, földrészlet). Alapértelmezettként az erdőrészlet adatai jelennek meg. Ha a kiválasztott részlet aktuális készlet adatait szeretnénk megjeleníteni, akkor a kívánt fafajsorra kattintunk. Ha az egérrel a fafajsorok fölé állunk, akkor az adott fafajsor főbb adatai jelennek meg: készlet éve, fafaj sorszáma, jelzőszáma, fafaj rövidneve, elegyaránya és kora jelenik meg egy beugró segítség formájában, ami a következőképpen néz ki: 54. oldal

55 Ha az adott fafajsorra nem csak pozícionálunk, hanem rá is állunk (bal egér gombbal rákkattintunk), akkor az adott fafajsorról részletesebb adatokat a jobboldali régióban láthatjuk. Az adatok itt is szekciókra tagoltan jelennek meg és mint látható, a + és - gombok megnyomásával kinyithatjuk, vagy becsukhatjuk a fafajhoz tartozó információs ablakokat.: Ezek után az erdőrészlethez tartozó adatok rögzítése billentyűzettel teljes körűen megoldható (adat enter adat enter ) a gyors adatbevitel érdekében. Ha szükséges az egyes fafajsorok adatait pontosíthatjuk, a szürke rovatok nem szerkeszthetők. A korábban leírtaknak megfelelően itt is működik az alsó magyarázat, mely ahhoz a sorhoz ad leírást, amelyre éppen ráálltunk. A bal oldali régióban jobb klikkel valamely sorra kattintva a sorhoz tartozó lebegő menü jelenik meg. Pl a fafajsorra kattintva a következő: 55. oldal

56 A lebegő menü természetesen használható a leltár, földrészlet, állóeszköz esetében is. A fafajsorra kattintás esetén a következő funkciók használhatók. Új fafaj rögzítése az erdőrészletre Meglévő fafaj törlése Fahasználati előírás törlése Fakészlet törlése Fahasználati előírás és fakészlet együttes törlése Az aktuális készletadatok alatt találjuk a leltárt. Itt lehet megtekinteni az egyes részletek üzemtervi kiinduló állapotát, melyeken a folyamatos növedékesítések, korosbítások és F-lapok átvezetésével kapjuk az előbbiekben tárgyalt aktuális készletet. Azon részletek esetében, melyek nem az üzemtervezési ciklus elején kerültek a rendszerbe lehetőség van a leltáradatokat kézzel is feltölteni. Új fafajt jobb klikkel tudunk beszúrni (vagy meglévőt törölni). Az adatok szerkesztését a készletadatoknál leírtaknak megfelelően a jobboldali ablakban tudjuk megtenni. A leltár alatt találhatjuk a Földrészlet-et, ahol az erdőrészlethez kapcsolódó helyrajzi szám(ok) adatait lehet megnézni, vagy ha még nem rendelkezik hozzá kapcsolódó földhivatali egységgel, akkor hozzá tudunk kapcsolni. Az eddigiekben bemutatásra került az erdőrészletek nyilvántartása, karbantartása funkció, második lépcsőben az üzemtervi modul felső sorában elhelyezkedő 4 funkció ismertetése következik Kimutatások: Ebben a modulban az üzemtervhez kapcsolódó jelentések közül lehet választani, típusuk szerint szekciókba vannak sorolva a könnyebb áttekinthetőség érdekében. A kiválasztása és futtatása egyszerű navigálással történik. Bővebb beállítási lehetőségeit a 3.4. fejezetben már tárgyaltuk. 56. oldal

57 Új erdőrészlet: Az új erdőrészletet térképpel vagy térképi ábrázolás nélkül is létrehozhatjuk. (A példában a térképi ábrázolást is rögtön végrehajtjuk. Amennyiben az erdőrészlet térképét később kívánjuk létrehozni, úgy csak a bal oldali adatokat kell feltölteni. Az azonosítót és a megnevezést kötelező megadni. A következő példában a Gyönk 24 I erdőrészlet mellé beszúrjuk az új Gyönk 24 J erdőrészletet és rögtön a térképen is megjelenítjük az alábbiak szerint. Itt látható a létrehozás induló állapota. Ezután létrehozhatjuk az új erdőrészletet az ábrán látható módon: Látható a folyamat, megadjuk az új erdőrészlet leíró adatait, lerakjuk a sarokpontokat, majd a jobb egérgombbal kattintva előjön a lebegő menü és létrehozhatjuk az új erdőrészlet térképét is. Ekkor leíró adatokhoz automatikusan bekerül a mért terület. Eztán megnyomjuk a panel alján található létrehoz gombot és létrejön az erdőrészlet új geometriája. 57. oldal

58 Ezután a program átvált az első lépésben bemutatott erdőrészletek karbantartása és módosítás panelre, ahol az új részlet összes adata megadható. Fafajsorok, előírások, földterület, stb. A térképi ábrázolás részletes leírása olvasható a következőkben: Az erdőrészlet térképi ábrázolása a panel térképfelületén történő terület megrajzolással történik.. A rajzoláshoz navigáljunk a térkép megfelelő helyére. Alapesetben a program a háttértérképet tölti be a térképablakba. A háttértérképhez saját térképréteget adhatunk a réteg hozzáadás ikonnal. Például GPS mérési fájlt itt tölthetünk be. Szükség esetén használhatjuk a tematikus térképezést, feliratozást. A terület létrehozása ( ) a terület töréspontjainak megjelölésével (bal klikk), majd a jobb klikkre bejövő Létrehoz menüponttal történik (bővebben a 3.1. fejezetben). Amennyiben pontatlan volt a terület megrajzolása vagy újra kezdhetjük a rajzolást töréspontokat szerkeszthetjük a következő eszközökkel:, egyszerűen újbóli rajzolással, vagy a töréspont igazítás : a kiválasztott töréspontnak, új helyet lehet adni a bal klikkel vontatva új töréspont beszúrás : az alakzat vonalára kattintva új töréspontot lehet létrehozni töréspont törlés : a törlendő töréspontra kattintva törli azt Az előbbi lehetőségekkel kialakított alakzatot lehetőségünk van mozgatni a térképen a ikonnal. Bal klikkel kiválasztjuk a mozgatni kívánt objektumot (esetünkben a részlet töréspontjai által meghatározott alakzatot), majd az egér bal gombjával az általunk kiválasztott referenciapontot oda vontatjuk, ahová az egész alakzatot mozgatni szeretnénk. Az egér jobb gombjának vontatásával a térképet tudjuk dinamikusan görgetni. Az új erdőrészlet ténylegesen a Létrehoz nyomógombra (középen lent) jön létre és kerül mentésre. 58. oldal

59 Erdőrészlet megosztás: A megosztás elve: A panelen az Erdőrészlet megosztás/új részlet hozzáadása menüponttal létrehozzuk a megosztás utáni állapot új erdőrészleteit, kitöltjük az adatait (esetünkben H1, H2), az új erdőrészleteket a térképen is ábrázoljuk. A térképi ábrázolás nem kötelező, később is megtehetjük az erdőrészlet módosítása menüvel. Az újonnan létrehozott erdőrészletek területösszegének meg kell egyezni a régi nyilvántartott területtel, különben a program nem hozza létre az erdőrészletet. A régi erdőrészletnél be kell állítani a megosztás dátumát. A megosztás ettől a dátumtól lép érvényre. A régi erdőrészlettel a program tovább nem dolgozik, az újak ettől kezdődően jutnak érvényre. A dátumokat az erdőrészlet leíró panelen a megosztás után is módosíthatjuk. A megosztás után keletkező új erdőrészletek öröklik a régi erdőrészlet adatait. Ez vonatkozik mind a leltár, mind az aktuális fakészletre. Az eredeti fatömeg, és fakitermelési előírás adatokat a program területarányosan megosztja. A megosztás után ezeket az adatokat módosítani lehet a leíró lapon. Az újonnan létrejött erdőrészletek a megosztás elvégzésének dátumával kerülnek bejegyzésre. A megosztás a Rögzít nyomógombra jut érvényre. 59. oldal

60 Példa: Osszuk meg a Kaposkeresztúr 6 A erdőrészletet. 1. Válasszuk az Erdőgazdálkodás/Üzemterv menüpontot és jelöljük ki a megosztani kívánt erdőrészletet (megfelelő sorra állás és egér bal gombbal klikkelés). 2. A megjelenő panelen kiválasztjuk az új részlet hozzáadása menüpontot és a létrejövő új részletet megszerkesztjük a térképen, és beírjuk az alrészlet számát, valamint a területét. 3. Ezután megint az Új részlet hozzáadása gombot nyomjuk meg és végig csináljuk az újonnan megjelneő részleten a fent bemutatottakat. Ha csak két részre osztjuk az erdőrészletet, a maradék rész kijelölése és az alrészlet számának és területének megadása akkor is szükséges. Több részre való megosztás esetén természetesen annyiszor csináljuk meg a leírtakat ahány alrészletre osztjuk az eredeti erdőrészletet. Figyelni kell arra, hogy az alrészletek összterülete megegyezzen az eredeti részlet területével!!!!! 60. oldal

61 4. A rögzít gomb lenyomásával létrejönnek az új alrészletek, amelyek leíró adatait ellenőrizni és szükség esetén javítani kell. 5. Az új alrészletek a térképen is megjelennek: Csoportos szervezetváltás: Csoportos szervezetváltáskor a megjelenő csoportos szervezetváltó varázslóban ki kell választanunk, hogy a később meghatározandó csoport elemeit szervezetileg módosítani vagy átsorolni akarjuk. Előbbi visszamenőleges hatályú, míg utóbbinál időbeli érvényességi intervallum megadásával lehetőség van időben elkülöníteni a két szervezeti egységhez tartozást. Továbbmenve a csoportos szervezetváltó varázslóban megjelenek az erdőrészletek, melyeket kerületenként lehetőségünk van tovább szűkíteni, és az erdőrészletek előtt szereplő kapcsolóval kiválasztani azokat a részleteket, melyeknek módosítani/átsorolni kívánjuk a szervezetét. Továbbhaladva a varázslóban megadjuk az új szervezeti egységet (átsorolás dátumát). Az elvégzendő lépések láthatók a következő ábrákon: 61. oldal

62 62. oldal

63 A következő gomb megnyomása után megjelenik az alábbi ablak Itt értelemszerűen használhatjuk az ablakban látható gombokat. - Újra: A feliraton is látható, hogy ekkor további csoportos módosításokat végezhetünk. - Előző: Az előző funkcióra megy vissza a program. (Ebben az esetben a szervezeti egység megadása ablakra. - Befejez: A csoportos szervezetváltást befejezzük, a változtatások mentésre kerülnek. - Mégse: A csoportos szervezetváltást befejezzük, a változtatások nem kerülnek mentésre Üzemterv aktualizálás Aktualizálás során a program előállítja az aktuális fakészlet adatokat egy nyitó állapottól. A nyitó állapot lehet a leltárkori állapot, de lehet egy korábban aktualizált állapot is. Az aktualizálás először feldolgozza a rögzített F- lapokat, az elvégzett fakitermeléseket levonja az élőfakészletből. Ezt követően fafajonként elvégzi a korosbítást a megadott időszakkal növelve a fafajok korát, majd növedékesítést végez. A növedékesítés során a fafajonként bejegyzett folyónövedékkel a megadott időszakra számítva növeli a fakészletet, az átmérőt és famagasságot. A többi adat változatlan marad. Az automatikus aktualizálás után felülvizsgálhatók az adatok, szükség esetén kézzel korrigálhatók. Az aktualizálás ERDŐGAZDÁLKODÁS/Üzemterv/ Üzemterv aktualizálás menüponttal indítható. 1. lépés: erdőrészletek kiválasztása. Az aktualizálás üzemtervenként kerül végrehajtásra. A kiválasztás előtt válasszuk ki az üzemterv évét. Az üzemtervhez tartozó erdőrészletek listájában jelöljük meg az aktualizálandó erdőrészleteket. (Összes kijelölése vagy csoportos megjelölés: SHIFT, CTR billentyűkkel több erdőrészlet kiválasztása, majd klikk a kapcsolódobozra). 63. oldal

64 2. lépés: alapadatok megadása. Aktualizálás éve: erre az évre készül el az aktualizálás. Az év a jelenlegi év, vagy annál nagyobb érték lehet. Visszamenőlegesen nem lehet aktualizálni. Az aktualizálás éve nem haladhatja meg az üzemtervi ciklus végét sem. Az aktualizálással előállítható legkésőbbi időpont, így az üzemterv éve + 10 év. Nyitóállapot: Leltár: ebben az esetben az utolsó erdőleltártól indul a feldolgozás. Fakészlet és éve: ebben az esetben egy korábbi már aktualizált fakészletből indul a feldolgozás. A rendszer azokat az éveket kínálja fel, melyekben ténylegesen volt aktualizálás. Az aktualizálás az összes erdőrészletre vonatkozik, ami az üzemtervben szerepel. Az aktualizálás a következő műveleteket végzi: - évenként levonja a F lapokon rögzített fatérfogatot a nyilvántartott fatérfogatból - évenként levonja a F lapokon rögzített fatérfogatot a fahasználati előírásból. Redukált területet számítva az előírás területét is aktualizálja - a maradék fatérfogatot folyónövedékkel növedékesíti - elvégzi a fafaj korosbítását - elvégzi az átmérő és a famagasság növedékesítését. 64. oldal

65 Az aktualizálás után az aktuális készletállapot már a megváltozott lesz, amit az előző pontban leírtak szerint megtekinthetünk és módosíthatjuk, korrigálhatjuk, ha úgy kívánjuk Üzemterv váltás Üzemterv lejárta után szükséges elvégezni az Üzemterv-váltás műveletet. Ezt az ERDŐGAZDÁLKODÁS/Üzemterv/Üzemterv-váltás menüpont alatt teheti meg. 65. oldal

66 Az Üzemterv-váltás művelet esetén a fenti ablakban azok az erdőrészletek jelennek meg, melyek érvényességi dátuma lejárt (illetve 1 éven belül lejár), de nem régebben, mint egy év. A Következő gombra kattintva elvégezhető a váltás. A program automatikusan elvégzi az üzemterv-váltást a DigiTerra által az adatbázisba feltöltött következő üzemtervi állapotból. Ekkor a program a régi üzemtervi erdőrészetek (kiválasztotak) megszűnési dátumát feltölti és a kiválasztott erdőrészletekhez megkeresi a hozzájuk kapcsolódó földterületeket, melyeknek új azonosítót ad a rendszerben, lemásolja a geometriai adatait az új azonosító alá és az érvényességi idejét megnöveli 10 évvel. Valamint az új erdőrészletekhez lemásolódnak a régi részletek szervezeti adatai is és természetesen az új üzemtervből máslásra kerülnek az erdőrészletek összes adatai (pl.: részletadatok, termőhelyi adatok, fafajsorok adatai, előírások ) Szervezeti egység információ Erdőrészletek szervezeti besorolását lehet lekérdezni erdészet/kerület-re vonatkozóan: 7.2. Kódkarbantartás Az üzemtervi és a fafaj kódok az ERDŐGAZDÁLKODÁS/Üzemterv/ Üzemterv kódkarbantartás menüponttal indítható. 66. oldal

67 8. II. Fahasználat modul A fahasználati modul támogatja az üzemtervi fakitermelési lehetőségek optimális kihasználását, segíti az éves fakitermelési feladatok tervezését, vezeti a fakitermelési munkákat, anyagfelhasználást és költségeket és a fakitermelések műszaki átvételét. A munka megkezdése előtt célszerű megnézni a beállítások között a fahasználatra beállított értékeket, melyet az EIR/Beállítások/Fahasználat pontban találunk. Fahasználatra vonatkozó beállítások: Cikkterv mennyiségénél a tizedes jegyek pontossága: értelemszerűen Faanyag forgalmi és árbevételi terv: itt állítható be a faanyagforgalmi terv típusa Fatömeg-kerekítés: a fatömeg adatok milyen pontossággal jelenjenek meg a tervben Terület átvétele: területváltozás esetén a tervben is módosul a terület Terv év: Fahasználati tervezés melyik évre vonatkozik Tervszám: Alapterv vagy póttervek beállítása Fahasználat menü Fakitermelések stratégiai tervezése Fakitermelési terv Faanyagforgalmi és árbevételi terv Munkaműveletek Anyagfelhasználás Pénzügyi ráfordítások F-lap Terv végrehajtása Termelési apadék Választék-kihozatal Üzemtervi ciklus fahasználati lehetőségeinek optimális lebontása a hátralévő évekre Fakitermelések éves tervezése erdőrészlet szinten Faanyag forgalom tervezése teljes évre időszakonként, vagy egy aktuális állapot szerint Tervezett munkaműveletek tényrögzítése Tervezett anyagfelhasználás tényrögzítése Pénzügyi ráfordítások tényrögzítése F-lap rögzítése Lezárt terv végrehajtásának dokumentálása Termelési apadék törzsadatok beállítása Adott szervezeti egység választék-kihozatali arányait lehet megadni használati módonként fafajokra és az egyes választéktípusokra 67. oldal

68 8.1. Folyamatleírás TERVEZÉS Aktualizált üzemterv Erdősítési területek 1. Fakitermelések stratégiai tervezése Hátralévő üzemtervi fakitermelési lehetőségek kimutatásai Fakitermelések stratégiai terve Aktualizált üzemtervi fakitermelési lehetőség Fakitermelés részterületek Üzemtervi előírás 2. Besorolás az éves tervbe 3. Fatömegbecslés 4. Fakitermelési terv készítése Fakitermelési terv kimutatások 5. Választékterv készítése 6. Termelési terv készítése Választék, termelési terv kimutatások 7. Faanyagforgalmi és árbevételi terv Faanyagforgalmi kimutatások 8. Munkaműveleti és anyagfelhasználási terv készítése 9. Pénzügyi ráfordítások tervezése 10. Vágásszervezési terv 11. Terv jóváhagyása (zárás) Műveleti és anyagterv kimutatások kimutatások Pénzügyi ráfordítások terv kimutatások kimutatások Vágásszervezési terv kimutatások, térképek kimutatások 68. oldal

69 Fakitermelések stratégiai tervezése A fakitermelések stratégiai tervezése az üzemtervi ciklus fakitermelési lehetőségeinek optimális elosztását végzi a hátralévő évekre. Stratégiai tervet erdészet szintű dolgozó készíthet. A stratégia tervből az éves tervezéshez lehetőség van az erdőrészletek besorolására. A stratégiai terv készítésének elve: Bemeneti adatok, stratégiai tervezés előfeltételei: A tervezés bemeneti adatait az aktualizált faállomány (Ld. üzemtervi modul) és a folyamatban lévő erdősítési területek adatai képezik (Ld. erdőművelés tervezése). A ténylegesen kihasználható fakitermelési lehetőség az aktualizált adatok terv előírásával egyezik meg. A tervezés indítása előtt ellenőrizzük az adatok helyességét, ha még nem állítottuk elő az aktualizált állapotot, tegyük meg. (Ld. üzemterv aktualizálás). Ellenőrizzük és adjuk meg az erdősítési részterületeken rögzített felújítás várható befejezés évét (Ld. E-lap rögzítés vagy erdősítés tervezése). Optimalizálás beállításai: Ezt követően megadjuk az optimalizálás peremfeltételeit, a véghasználati területei korlát minimális és maximális értékét, a fafajpolitikai elgondolások alapján a fafajcsoportok évenkénti súlyozásának mértékét. Optimalizálás végrehajtása: Előkészítő fázis: a program betölti a fafaj szintű adatokat és csoportokat képez településenként, használati módonként és a hátralévő évek száma alapján. A csoportokra kiszámítja a hozami területet. Optimalizálási fázis: a program a képzett csoportokból a peremfeltételek szerint vizsgálva a hozami terület eléréséig elkészíti az évenkénti besorolást. Figyelembe vett feltételek: - közelben nem lehet véghasználat (geometria alapján számítja) - a véghasználati terület nem haladhatja meg a felhasználó által megadottat közelben lévő erdősítési területekkel együtt. - egyenletes évenkénti leterheltség biztosítása Az optimalizálás során egy tíz éves periódusban egyszer osztja meg az erdőrészletet. Az optimalizálás előállítja az első verziót, melyet erdőrészletenként, fafajonként tovább finomíthatunk. A véglegesített tervet rögzíthetjük. A művelet az ERDŐGAZDÁLKODÁS/Fahasználat/Fakitermelések stratégiai tervezése menüponttal érhető el. 69. oldal

70 1. lépés: művelet választás Új terv készítése: az újbóli tervezés a rendszerben lévő tervet felülírja, aktualizálja a gördülő tervezés elvei szerint. Mentett terv módosítása: a rendszerben lévő tervet az optimalizálás újbóli futtatása nélkül módosítjuk. 2. lépés: erdőrészletek kiválasztása Újbóli optimalizálás esetén ki kell választanunk azokat az erdőrészleteket, melyekre a tervet újból el kívánjuk készíteni. Mentett terv módosításánál ez a lépés kimarad. A listában a bejelentkezett felhasználó szervezeti szintjéhez tartozó érvényes erdőrészletek jelennek meg. Az erdőrészleteket, melyekre a tervet készítjük az erdőrészlet melletti pipával meg kell jelölni. (Több erdőrészlet megjelölése: az erdőrészletek kiválasztása a részlet feliratára kattintva, majd SHIFT, CTR billentyűkkel, majd a kapcsolódobozra kattintva.) Lehetőség van üzemtervenként szűrni. Ezt abban az esetben tegyük meg, ha nem kívánjuk az optimalizálást az összes erdőrészletre, csak az üzemtervben lévő erdőrészletekre futtatni. Szűrés után a megjelölt erdőrészletek kerülnek be a kiindulási halmazba. 70. oldal

71 A program egy, vagy néhány erdőrészlet esetében is elvégzi az optimalizálást, ebben az esetben azonban a kisminta miatt az optimalizálás nem hatékony, az utólagos kézi módosítás mindenképpen szükséges lesz. Ezen lépés után tölti be a program az erdőrészletek adatait. Ez hosszabb időt is igénybe vehet. Az optimalizáláshoz azokat az erdőrészletek, melyekhez nincs fahasználati előírás, nem veszi figyelembe. 3. lépés: optimalizálás paramétereinek megadása. Terv kezdő éve: a betöltött utolsó aktualizált faállomány éve. Maximális véghasználati terület: az itt beállított értéknél nagyobb területet az optimalizálás nem alakít ki. Megosztás minimális területe: az itt beállított értéknél kisebb területet az optimalizálás nem alakít ki. Sürgősség figyelembe vétele: bekapcsolt állapotban az optimalizálás a sürgősséget figyelembeveszi. 4. lépés: fafajcsoportok letermelésének évenkénti súlyozása (fafaj-politika). Amennyiben az egyes fafaj-csoportok kitermelését az egyenletes ütemezéshez képest módosítani szeretnénk (pl. piaci vagy erdővédelmi okok miatt) akkor ezen a panelen megadhatjuk az átcsoportosítás mértékét. A -50 érték azt fogja jelenteni, hogy az adott fafaj-csoportra az adott évben jutó fakitermelési lehetőséget a program 50%-kal csökkenteni fogja. Ez csak úgy lehetséges, hogy ezt a felszabaduló fakitermelési lehetőséget más évekre elosztjuk, ezért minden sornak 0 összegűnek kell lenni. 71. oldal

72 5. lépés: stratégiai terv manuális módosítása. Az optimalizálás elvégzése után a program megjeleníti a tervet táblázatos és térképi formában. Az adatok az üzemterv éve és a használati mód megadása után jelennek meg. - Vágásbesorolás fül: Erdőrészletenként manuálisan módosíthatjuk a tervezett kitermelés mennyiségét (terület és fatérfogat alapján). A színkód világos-sötét átmenete a térképen a letermelés távolabbi időpontját jelöli. A táblázat egy sorára kattintva a program rápozícionál a térképen az erdőrészletre. - Területi lehatárolás fül: Azokban az erdőrészletekben, ahol a részlet területe nagyobb, mint a maximális vágásterület, térképen kijelölhetjük a levágandó részterületet (véghasználati területet). Válasszuk ki a területrajzolás ikont és a térképre rajzoljuk be a területet. Újbóli rajzolással átrajzolhatjuk a területet. - Erdőrészlet összesítő és évenkénti összesítő fülek: Erdőrészletenként megtekinthető a kitermelés tervezett éve, a terület adatok, és a kitermelendő fatérfogat fafaj-csoportonként. 72. oldal

73 Ugyanez az összesítő lista érhető el évenként is az évenkénti összesítő fül alatt. 6. lépés: stratégiai terv mentése A mentés előző stratégiai tervet törli és az itt elkészített tervet eltárolja. 73. oldal

74 Éves fakitermelési terv Besorolás az éves tervbe A besorolás az ERDŐGAZDÁLKODÁS/Fahasználat/Fakitermelési terv panel Besorolás menüpontjával indítható. Erdőrészletek olyant fakitermelési tervbe sorolhatók be, amely még nincs lezárva. 1. lépés: besorolás alapadatainak megadása Besorolás módja: Stratégiai tervből: a besorolás a megadott évre a stratégiai tervben felvett erdőrészletekre történik. A besorolás során az aktualizált faállomány-adatok kerülnek besorolásra. Erdőművelési tervből: ugyanannak az évnek az erdőművelési terveiből (törzs és póttervek), amely évre a fahasználati terv készül azokat az erdőrészletek sorolhatjuk be, amelyeken tisztítást terveztek, és a tervben még nem szerepelnek. Üzemtervből: Besorolás az üzemtervben szereplő erdőrészletek listájából. Tervév: terv évének megadása, amelybe a besorolás történik Tervszám: terv számának megadása. 0 a törzsterv, 1,2, tervszámok a pótterveket jelölik. A besorolásban segítséget nyújtanak a Hátralévő üzemtervi fakitermelési lehetőségek kimutatásai, melyeket az EIR/Kimutatások/Üzemterv menüből, illetve a Fakitermelési terv/kimutatások menüből tudunk futtatni. Továbbá a főpanelen a Térképek fül/üzemterv/ Hátralévő üzemtervi fakitermelési lehetőségek menüben, egy tematikus térképen megjeleníthető. 74. oldal

75 2. lépés: erdőrészletek kiválasztása A pipával megjelölt erdőrészletek kerülnek besorolásra. Az erdőrészleteket fahasználati módonként lehetőség van szűrni. (Összes erdőrészlet megjelölésére jobb felül külön kapcsoló van. Több erdőrészlet együttes kijelölésére a részletek feliratára kattintva SHIFT vagy CTRL billentyűkkel együtt, majd a kapcsolódobozra kattintva.) Továbbmenve a következő ablakban láthatjuk az egyes fafajok összesített fatömegét használati módonként és fafaj-csoportonként. 3. lépés: besorolás A kiválasztott erdőrészletek közül azok, melyek a megadott tervben még nem szerepeltek besorolásra kerülnek. A besorolás során a program a tervbe átveszi az üzemtervi nyilvántartás tervben szereplő alapadatait. A besorolás végén lehetőség van új részleteket besorolni, más besorolási mód alapján, vagy a besorolást befejezni, ezáltal elmenteni a besorolt részleteket. A tervet a besorolást követően a tervezőnek kell erdőrészletenként kialakítani. 75. oldal

76 Fakitermelési terv készítése A fakitermelési terv készítése az ERDŐGAZDÁLKODÁS/Fahasználat/Fakitermelési terv menüponttal indítható. Illetve a besorolás befejeztével egyből megnyitásra is kerül ez a modul. Terv választás A tervező panelen a lenyíló terv listában választhatók a besorolással létrehozott tervek. Erdőrészletek listája A tervben szereplő erdőrészletekre a listaablakban navigálhatunk. A tervből ebben az ablakban a jobb gombos lebegő menüvel megnézhetjük az adott erdőrészlet leíró lapját, futtathatjuk a statisztikai tervet az összes fafajsorra. Az erdőrészlet előtti kapcsolódoboz segítségével az erdőrészlet tervezésének befejezését jelölhetjük meg. A későbbiekben így láthatjuk, melyek a nem befejezett erdőrészletek. A programműködésre a megjelölés máshol nincs befolyással. Termeléstervben az egyes erdészeti cikkek tervezését állíthatjuk elő a választék-kihozatali és cikk paraméterek segítségével. (bővebben a es fejezetben)) Redukált területet és kötelezettség területet újra tudjuk számíttatni. Törölhetjük a nem tervezendő erdőrészleteket. Felvehetjük az erdőrészlethez kapcsolódó MobilEIR (amennyiben van) fatömegbecslési jegyzőkönyvét. Erdőrészletek szűrése A tervben felsorolt erdőrészleteket a használati mód alapján a szűrési listából kiválasztott szempontok szerint szűrhetjük. Erdőrészlet szintű tervezés Terv adatok: A szekcióban a terv érvényességének időintervallumát (érvényesítés-megszűnés dátuma) kell megadni. A besorolás a terv éve alapján az érvényességet beállítja, de felülírható ha szükséges. A rendszer a későbbiekben a tervet az érvényességi időn belül használja. Ezenkívül még az adatrögzítő személyét lehet megadni a terv szekcióban. Valamint információt kaphatunk, arról, hogy mi a terv jóváhagyásának a dátuma, ez a terv zárásának időpontja. A lezárt tervet már nem lehet módosítani. Itt szerezhetünk információt a későbbiekben arról, ha a tervet már végrehajtották. 76. oldal

77 A 2. szekcióban az erdőrészlet területét és az elsődleges rendeltetését láthatjuk. Fakitermelés adatai: A fakitermelési terv részlet szintű adatai az üzemtervi nyilvántartásból kerülnek átvételre. A tervbe átvett adatok módosítása csak a tervben történik, az üzemtervbe az itt módosított adatok nem kerülnek javításra. Részterület szintű tervezés A fakitermelési részterületek az erdőrészlet alatti területi egységek. Új részterületet a Fakitermelési terven (bal középső régióban található) jobb kattintással tudunk beszúrni. Jobb oldalon a részterület leíróadatait tudjuk megadni, melyek a következők lehetnek: Részterület nagysága (a részterület megrajzolásából származtatott adat), véghasználat kezdőéve, eddigi véghasználati terület, kötelezettség területe, erdősítési célállomány, erdősítési mód, támogatható szerkezetátalakítás területe, támogatható gazdaságtalan erdőfelújítás. Részterület adatai: A részterületet a térképen a terület létrehozás eszközzel ábrázolhatjuk. A részterület létrehozásával a részterület pontos nagysága egyből beíródik a részterület adatai közé. A térképi ábrázolásához háttértérképet tölthetünk be az új réteg betöltése eszközzel. Ilyen térképréteg lehet például GPS mérés, egyéb vektor vagy rasztertérkép. A betöltött háttértérkép EOV vetületi rendszerben illeszkedik az EIR alaptérképekhez. A betöltött térképréteg megjelenik a réteglistában. A rétegkezelő segítségével megjelenítéssel láthatjuk el, feliratozhatjuk, illetve a kirajzolási sorrendet módosíthatjuk. A betöltött térkép felett a terület létrehozás eszközzel a rétegeket tematikus megrajzolhatjuk, vagy újrarajzolhatjuk a részterületet. Az egyes részterületeken jobb klikk segítségével tudjuk a fahasználatot megadni (vagy új fahasználatot beszúrni.). Az így létrejött fahasználatnak az adatrégióban tölthetjük fel az értékeit: az érintett és redukált területét, illetve megjegyzést is fűzhetünk hozzá. A használati módnál lebegőmenü segítségével lehet új fafajsorokat felvenni, törölni egyes használatokat, módosítani a fahasználati módot vagy a részterület számát. A fahasználat által érintett fafajok fatömegét táblázatos formában megjeleníthetjük, és szerkeszthetjük. Nem csak a bruttó/nettó fatömeget lehet megadni, hanem az apadékot vagy a száradékot is. Ha a bruttó és nettó fatömeget is kézzel adtuk meg, akkor az apadék számítódik, de ha az apadékot kézzel töltjük fel, akkor a nettó fatömeg számítódik értelemszerűen. Ezen adatokat nem csak táblázatos formában tudjuk feltölteni, hanem a fafaj-soronként az adatrégióban is megadhatók. Termelési apadék beállítás A tervezéshez a termelési apadékot az ERDŐGAZDÁLKODÁS/Fahasználat/Termelési apadék menüpont alatt állíthatjuk be. 77. oldal

78 Az apadék táblázatot erdészetenként6gondnokságonként készíthetjük el. Amennyiben már meglévő, le nem zárt tervben szeretnénk az apadékot módosítani, az Apadék táblázat módosítása után a tervre újraszámíthatjuk (ERDŐGAZDÁLKODÁS/Fahasználat/Fakitermelési terv/műveletek/apadékok újraszámítása) az aktuális apadék adatokat (Apadék%, Apadék m3), melyekből a Nettó kitermelés (m3) értékét kapjuk. Választék-kihozatali adatok módosítása, beállítása Választék tervezés statisztikai adatbázisának módosítása a következő menüpont alatt végezhető el: ERDŐGAZDÁLKODÁS/Fahasználat/Választék-kihozatal: Egyes fafajcsoportok választék kihozatala - % -ban - erdészetenként és használati módonként módosítható. Módosítás után mentse el a változásokat a Mentés gombbal. 78. oldal

79 Fakitermelési pótterv készítése A fakitermeléseknél belépő és kilépő pótterveket különböztetünk meg. Belépő pótterv az éves tervhez hozzáad, a kilépő a már meglévő tervből fafaj-soronként fatömeget vesz ki. Belépő póttervet a Besorolás menüvel készíthetünk úgy, hogy a terv sorszámának 0-nál nagyobb számot adunk meg. (Ld. besorolás) Kilépő póttervet a Kilépő pótterv menüvel készíthetünk. A betöltött terv erdőrészlet listájában fafajonként adhatjuk meg a kivett mennyiséget. A program kimenő póttervként a következő tervszámon rögzíti a kilépő tervet. A tervezés csak lezárt tervből történik Fatömegbecslés Fatömegbecslési jegyzőkönyv a vágásbesorolás után a fakitermelési tervező panelen fafajonként rögzíthető. 79. oldal

80 A becslési mód megadása után alul rögzíthetjük a tételes adatokat. Magassági adatot az átmérőnél többet is megadhatunk, vesszővel elválasztva (példa 28 cm-es átmérőnél). A program átlagmagasságot számol. A magasság számításba vételét az átmérőnél a H számít oszlopban adhatjuk meg. Az átmérőnél számított azon átlagmagasságok szerint rajzolja a program a magassági görbét, ami itt be van kapcsolva. A számított fatérfogatot a becslési jegyzőkönyv rögzítése után a program a terv bruttó fatömegébe írja be. A becslési jegyzőkönyv nyomtatható. 80. oldal

81 Választékterv készítése Választékterv a vágásbesorolás és fatömeg becslés után készíthető manuálisan, illetve a statisztikai adatbázis alapján a programmal. A statisztikai adatbázis manuálisan módosítható.(lásd: Választék-kihozatali adatok módosítása, beállítása) A tervező felületen a kiválasztott választékok a listában százalék, vagy m3 beírásával adhatók meg. A választéktervben meg kell tervezni a nettó fakitermelésként tervezett teljes mennyiséget. A különbséget a program kiírja. A statisztikai választékterv nyomógomb a választék eloszlás adattábla alapján tervezi a választék kihozatalt az adott fafajra. Ha szükséges kézzel felülírhatók az így kapott számok. Statisztikai választéktervet a terv összes erdőrészletére, illetve hátralévő nem tervezett erdőrészletekre a tervező panelen lévő menüből futtathatunk. Szintén futtatható statisztikai választékterv jobbklikkes lebegő menüvel az erdőrészlet listában, az erdőrészlet részterületeinek összes fafajára. A választékterv ezután kézzel módosítható, ahogy a többi esetben is. 81. oldal

82 Termelési terv készítése Termelési terven a választékterv cikkenkénti lebontását értjük. A Választékterv elkészítése után a Termelési Tervet a program automatikusan elkészíti, amit később szintén tudunk módosítani. A program által készített Termelési tervet a Statisztikai választéktervhez hasonlóan futtathatjuk: A menüből a teljes tervre: Az erdőrészlet listából, az adott erdőrészlet részterületeinek összes fafajára: Egyes fafajsoron a Választék terven belül a Cikkek generálása gombbal. Az éppen aktív választékhoz tartozó cikkeket láthatjuk A termelési terv cikkenkénti bontását a program elvégzi a választékterv elkészítésekor. A cikkek hozzárendelése fafajonként-választékonként törzsállományban van megadva. (Ld. Kódkarbantartás). 82. oldal

83 Munkaműveleti és anyagfelhasználási terv készítése A munkaműveleti és anyagfelhasználási tervet a Fakitermelés tervezése panelen a Műveleti terv alá lehet tervezni. Lebegőmenüvel létrehozva az új műveletet. A műveleti tervet is a lebegőmenü segítségével tudjuk elmenteni, ahogy a képen is látszik. A műveleti terv adatait a létrehozása után az adatpanelen tudjuk feltölteni: Fakitermelési technológia használata Fakitermelési technológiának nevezzük a fakitermelési munkákat tartalmazó sematikus munkafolyamatot. A fakitermelési technológia alatt tároljuk a munkafolyamat munkaműveleteit, a műveletek várható végrehajtásának hónapját, a műveletekhez felhasznált anyagokat és a pénzügyi tervezés költségnem alapadatait. A technológiai sémákat a műveleti tervben hozhatjuk létre Műveleti terv/séma mentés lebegő menüvel a műveleti tervben feltöltött műveletsor szerint. A technológiai séma tárolja a kialakított munkaműveleteket, a végrehajtás hónapját, anyagokat és költségnemeket. A kialakított technológiai séma a részlet szintű tervben egy erdőrészletre (Műveleti terv-nél kiválasztható), vagy a csoportos tervben alkalmazható. 83. oldal

84 Pénzügyi ráfordítások tervezése A fakitermelési tervben a műveleti és anyagköltségekhez tervezzük a közvetlen ráfordításokat. A munkaműveleti és anyagköltségek tervezéséhez célszerű cég szintű egységárakat kiadni. Új költséget a lebegőmenü segítségével lehet létrehozni, vagy meglévőt törölni. A munkaműveletek egységárait a MUNKASZAM, az anyagok egységárait a CIKKCSOPORT törzsadatok tartalmazzák. A részlet szintű tervezés Műveleti tervében a program az egységárakat alapértelmezésben felkínálja. Az egységárakat tovább bonthatjuk a tervben költségnemenként. Anyagok tervezésénél az új elem beszúrása szintén lebegőmenü segítségével történik. Anyagterv esetében a következő adatok megadására van lehetőség: A műveleti, anyag és költségtervezés javasolt együttes tervezése: 1. alakítsuk ki a fakitermelési technológiákat cég szinten 2. csoportosan tervezzük meg az erdőrészletek fakitermelési technológiáit 3. részlet szinten finomítsuk a költségtervet, ha szükséges Erdőrészletek csoportos tervezése Csoportos tervezéssel a tervben szereplő több erdőrészlet fahasználati technológia meghatározását, műveleti terv, választék terv és cikk terv (Termelési terv) adatait állíthatjuk be. Lezárt terv csoportosan sem módosítható. A csoportos tervezés a tervező panelen a Csoportos terv menüponttal indítható. 1. lépés: módosítandó adatcsoportok kiválasztása A varázslóban kiválasztjuk mit kívánunk csoportosan módosítani. 84. oldal

85 2. lépés: erdőrészletek kiválasztása A módosításra kiválasztott erdőrészleteket adhatjuk meg a varázsló ezen lépésében. Lehetőség van a korábban már leírt csoportos, vagy az összes erdőrészlet kijelölésére. Valamint az erdőrészlet lista használati móddal való szűkítésére. 3. lépés: új értékek megadása Fakitermelési technológia csoportos megadása Műveleti és anyagköltségek csoportos tervezése 85. oldal

86 A panelen csoportosan módosítható a részlet szintű adatokat találjuk. A kiválasztott erdőrészleteknél egyező adatok megjelennek az adatcellában. Az üres cellák azt jelentik, hogy a kiválasztott erdőrészletekben különböző adatok vannak feltöltve. Az itt beállított új értékek minden erdőrészletre vonatkoznak. A választéktervezésnél a csoportos módosítás során meg kell adni a fafajcsoport kategóriát, mely lehet: fafajonként Gazdálkodói fafajcsoport 9 fafajcsoport 8 fafajcsoport A kívánt választék kihozatalt kell megadni, melyre a program az erdőrészletekben termelt választékok százalékos arányát a visszaosztás során beállítja. Választékok csoportos tervezése A Termeléstervnél - a csoportos módosítás során - az egyes használati módoknál előforduló fafajok választékaihoz tudjuk a cikkeloszlást csoportosan módosítani. Az egyes választékokhoz tartozó cikkeloszlást kell megadni, melyre a program az erdőrészletekben termelt cikkek százalékos arányát a visszaosztás során beállítja Termelési terv csoportos tervezése 86. oldal

87 A Termelési terv csoportos módosítását célszerűen a végleges választékeloszlás (célszerűen használati módonkénti besorolással) beállítása után végezzük el, mivel a választékterv módosítása érinti a termelés tervet is. Ilyenkor a változtatott választékokhoz a program újra generálja a cikkeket is Vágásszervezési terv készítése A FAHASZNÁLAT/Fakitermelési terv térkép panelén készíthető el a vágásszervezési terv, mely szabványos formában nyomtatható üzemtervi adatokkal, és a térképmelléklettel együtt. A menüben található eszközökkel rajzolhatók meg a vágásszervezési terv térképén szereplő objektumok. Az egyes típusokat (pl. rakodó) egy objektumként kezeljük, ezért többet a jobb klikkel elérhető Új rész menüvel lehet létrehozni. Törlés esetén a teljes terv törlődik. Már mentett tervben a meglévő objektumokhoz jobb klikk/ Új rész menüponttal lehet újakat rajzolni. Az ikonnal itt szintén betölthetők pl. GPS mérési adatok, és ehhez igazítva tudjuk megrajzolni pl. a tervezett közelítőnyomokat, vagy a meglévő újulatfoltokat. Az általános térképi nyomogombokról már a korábbiakban esett szó, így azokat most nem részletezzük. Részterület létrehozása, fahasználatok térbeli részterületeinek lehatárolása és létrehozása Részterület törlése, ezzel az eszközzel törölhető a kialakított térképi részterület Döntési irány kijelölése: bal klikkel történik a szakasz kijelölése, majd jobb klikk/új rész hozzáadásával rajzolható meg a többi irány, végül jobb klikk/létrehoz paranccsal jön létre az objektum. Közelítési irány (közelítőnyomok) kijelölése: bal klikkel történik a szakasz kijelölése, majd jobb klikk/új rész hozzáadásával rajzolható meg a többi irány, végül a jobb klikk/létrehoz paranccsal jön létre az objektum. Rakodó A rakodót terület típusként ábrázoljuk. Jelöljük meg a rakodó töréspontjait bal klikkel, majd jobb klikk/új rész hozzáadásával rajzolhatók meg a tervezett rakodók, végül a jobb klikk/létrehoz paranccsal jön létre az objektum. Szállítási útvonal kijelölése hasonlóan történik, mint a Döntési irány esetében. Újulatfolt berajzolása hasonlóan történik, mint a Rakodóé. Vágáspászta berajzolása hasonlóan történik, mint a Döntési irányé. Vágásszervezési terv törlése eszközzel törölhető a teljes vágásszervezési terv. Üzemanyag tároló, elhelyezése bal klikkel történik. Tűzrakóhely,elhelyezése bal klikkel történik. Szemétgyűjtő, elhelyezése bal klikkel történik. 87. oldal

88 Vágásszervezési terv nyomtatása Az ERDŐGAZDÁLKODÁS/Fahasználat/Fakitermelési terv/kimutatások menüből nyomtatható a Vágásszervezési terv. Lehetőség van méretarány megadására, továbbá kiválasztott erdőrészlet, illetve teljes terv nyomtatására. Vágásszervezési terv formájának kiválasztása Méretarány megadása nyomtatáshoz 88. oldal

89 Terv lezárás (jóváhagyás) A terv zárás a jóváhagyás dátumának bejegyzésével történik. Lezárt terv nem módosítható. Zárás után újabb tervet póttervként lehet rögzíteni (Ld. besorolás). A tény rögzítés a termelési rendszerben csak jóváhagyott tervre történhet! A terv lezárás a tervező panelen a Terv lezárása menüponttal történik erdészetenként és tervenként. 89. oldal

90 Üzemtervtől eltérő fahasználatok kezelése 1) Soroljunk be egy erdőrészletet fakitermelési tervbe (Erdőgazdálkodás Fahasználat Fakitermelési terv Műveletek Besorolás) 2) Amennyiben egy olyan erdőrészletet sorolunk be, amelyen nincs fahasználati előírás az érintett erdőrészlet fafaj-sorainak adatai között az Üzemtervtől eltérő mező automatikusan Igen értékre áll. 3) Ha az erdőrészleten van fahasználati előírás, de annak használati módját megváltoztatjuk, akkor az előbbi esethez hasonlóan az Üzemtervtől eltérő mező automatikusan Igen értékre áll. 4) A használati módot a használati mód során előugró lebegő menüvel változtathatjuk meg. 5) Az üzemtervtől eltérő terveket a z erdészeti hatóság számára engedélyeztetés céljából be kell nyújtani. Ezt a kérelmet a Jelentések között találjuk a Fahasználat Fakitermelési terv FTR05 Üzemtervtől eltérő kérelem. 6) A paraméter ablakban adjuk meg a terv évét és számát, majd az OK gombbal futtassuk le a jelentést. A jelentésben szerepelnek az üzemtervtől eltérő fahasználattal érintett erdőrészletek. 90. oldal

91 Faanyagforgalmi és árbevételi tervek készítése Kétféle faanyagforgalmi és árbevételi tervet lehet készíteni. - Az (aktuális állapotra vonatkozó) faanyagforgalmi és árbevételi terv célja, hogy egy adott év még végre nem hajtott fakitermeléseinek és a készleten levő fának az árbevételét megtervezzük. A tervezés választékok alapján történik. - Az (egy teljes évre vonatkozó) termelési terv ütemezése és árbevételi terv egy teljes év fakitermeléseinek időszaki ütemezését és árbevételi tervezését teszi lehetővé. A tervezés cikkek alapján történik. A két fenti tervezési feladatot az Erdőgazdálkodás-Fahasználat menüből indíthatjuk el. Feltételek: - Faanyagforgalmi tervet csak Erdészet vagy Gondnokság szintre bejelentkezve lehet készíteni. - A készítendő faanyag forgalmi és árbevételi terv évére választék és termelési tervvel rendelkező fakitermelési terv szükséges. (Aktuális állapotra vonatkozó) faanyagforgalmi és árbevételi terv Munkamenet - Indítsuk el az Árbevételi terv készítése modult az Erdőgazdálkodás-Fahasználat-Árbevételi terv menüponttal. - Az EIR beálltások feliratra kattintva beállíthatjuk a tervezés évét. - A Választékárak felirat által meghívott panelen megadhatjuk a tervezés során alkalmazandó egységárakat fafaj választék bontásban. - A megjelenő panelen kezdhetünk új terv készítésébe, kiválaszthatjuk korábbi terveinket módosításra, vagy törölhetjük őket. - Válasszuk az új terv gombot. - A következő panelen besorolhatjuk azokat az erdőrészleteket, amelyekre a tervezést végre szeretnénk hajtani. A besorolást térképen is elvégezhetjük a Térkép gombra kattintva. - A grafikus besorolás a ikonnal történik. - A Kiválasztás panelen megadhatjuk, hogy milyen geometriai formával akarjuk az erdőrészleteket megjelölni. Ez lehet: pont: egérkattintással jelöljük meg az erdőrészletet vonal: töréspontjaival meghatározott vonal által érintett erdőrészletek 91. oldal

92 terület: sarokpontjaival meghatározott poligon által érintett erdőrészletek belül: u.a. mint előbb, de csak a területen teljes egészében belül található erdőrészletek téglalap: bal felső sarkától egérhúzással kijelölt téglalap által érintett erdőrészletek téglalapon belül: u.a. mint előbb, de csak a téglalapba teljes egészében beleeső erdőrészletek kör: középpontjától egérhúzással meghatározott sugarú kör által érintett erdőrészletek körön belül: u.a. mint előbb, de csak a körbe teljes egészében beleeső erdőrészletek - A kiválasztás módja lehet: Új kiválasztás: az aktuálisan megjelölt erdőrészletek lesznek kiválasztva, a korábbi állapot felülíródik Hozzáad: az aktuálisan megjelölt erdőrészletek hozzáadódnak a korábbi kiválasztásokhoz Kivon: az aktuálisan megjelölt erdőrészletek kivonódnak a korábbi kiválasztásból - A program fafaj és választék bontásban kilistázza, hogy mekkora a még betervezett kitermelendő mennyiség, és mekkora az aktuális készlet. Betervezhetjük az átminősítéseket és az átszállításokat, amelynek eredményeként megkapjuk azt a famennyiséget, amely az árbevételi terv alapja lesz. - Minden sorra határozzuk meg, hogy mennyi lesz az adott választékból való átminősítés (-) és az adott választékhoz történő átminősítés (+). Ugyanígy határozzuk meg az átszállításokat. A pozitív átszállítás növelni fogja az adott tervben szereplő értékesíthető mennyiséget, míg a negatív átszállítás csökkenti. - A készletadatokat a rendszer az Infosys rendszerből veszi át. Az adatok vagy időzítve automatikusan kerülnek átadásra, vagy az Infosys Import Forgalom menüponttal. - Az értékesíthető naturális mennyiség meghatározása után megadhatjuk, hogy mennyit tervezünk belföldre és exportra értékesíteni, és mennyi lesz a saját felhasználás. 92. oldal

93 - A Mentés gombbal a tervet elmentjük és a Bezárás gombbal a munkamenetet befejezzük. - Az elkészített tervet formázott jelentésként a jelentések között találhatjuk meg. Jelentések- Fahasználat-Faanyagforgalmi terv-ff02b F.forgalmi és árbevételi terv (választék). A paraméterek között megadható, hogy a jelentés elsődlegesen fafaj-csoport vagy választékok szerint történjen-e. (Éves) termelési terv ütemezése és árbevételi terv Munkamenet - Indítsuk el a Termelési terv ütemezése és árbevételi terv készítése modult az Erdőgazdálkodás- Fahasználat-Árbevételi terv menüponttal - A tervezés megkezdése előtt aktualizáljuk a fatermékek cikkeinek árait a Cikkárak feliratra kattintás után - A megjelenő panelen válasszuk ki az évet (ha a kiválasztott évhez már készült terv, akkor azt módosíthatjuk, vagy törölhetjük) - A következő panelen a térképen sorolhatunk be erdőrészleteket. A besorolást negyedévenként végezzük, amelyeket legördülő listából választhatjuk ki. Fontos, hogy bár a program négy időszakot kezel, ennél kevesebbet is lehet használni, és ekkor harmadéves, vagy féléves ütemezést határozhatunk meg. - Ez a grafikus besorolás a ikonnal történik. - A grafikus besorolás részleteiről lásd az (aktuális állapotra vonatkozó) faanyagforgalmi és árbevételi tervnél leírtakat. - A tervben szereplő erdőrészletek időszaki besorolását listaszerűen is megtekinthetjük, illetve az ütemezést módosíthatjuk. - Ha egy erdőrészletet több időszakra is besorolunk, akkor a fakitermelést az időszakok között a program azonos arányban szétosztja. - A besorolások alapján a program a fatermékeket kilistázza, és időszakonként meghatározza tervezett termelés mennyiségét. Ezen az időszaki terven kézzel módosításokat végezhetünk. Amennyiben a kézi módosítás után egy adott cikk eredeti (automatikus) időszaki megosztását vissza szeretnénk állítani, akkor jelöljük ki a kérdéses cikkeket, és nyomjuk meg az Újraszámít gombot. A teljes tervet a Mindent újraszámít gombbal állíthatjuk vissza a kiinduló állapotra. 93. oldal

94 - A Mentés gombbal a tervet elmentjük és a Bezárás gombbal a munkamenetet befejezzük. - Az elkészített tervet formázott jelentésként a jelentések között találhatjuk meg. Jelentések- Fahasználat-Faanyagforgalmi terv-ff02a F.forgalmi és árbevételi terv (cikk). A paraméterek között megadható, hogy a jelentés elsődlegesen fafaj-csoport vagy választékok szerint történjen-e. TÉNY NYILVÁNTARTÁSOK 10. Munkaműveleti tény bizonylat rögzítés 11. Anyagfelhasználás tény bizonylat rögzítés Elvégzett munkák kimutatásai tény kimutatások Anyagfelhasználás kimutatásai 12. Pénzügyi ráfordítások bizonylat rögzítés Pénzügyi ráfordítások kimutatásai 13. Terv végrehajtása 14. Műszaki átvétel F-lap rögzítés Fakitermelések kimutatásai 94. oldal

95 Munkaműveleti tény, Anyagfelhasználás, Pénzügyi ráfordítások bizonylatok rögzítése A munkaműveleti, anyagfelhasználási és pénzügyi ráfordítások tervezése az ERDŐGAZDÁLKODÁS/Fahasználat/Munkaműveletek, Anyagfelhasználás, Pénzügyi ráfordítások menüpontok alatt indítható. Az elvégzett munkák, felhasznált anyagok és a pénzügyi ráfordítások adatainak rögzítését a rendszer bizonylatolva rögzíti. A bizonylatok rögzítése után a bizonylat adatai nem módosíthatók. Adatmódosítás sztornó bizonylattal történik. Új bizonylat rögzítése Bizonylat fej adatai: A rendszer által vezetett belső bizonylat azonosító (ID): automatikusan növekvő sorszám Bizonylatszám: a felhasználó által megadott bizonylatazonosító Év: az adminisztratív feldolgozás könyvelési éve Hónap: az adminisztratív feldolgozás könyvelési hónapja Hivatkozott bizonylat: sztornó bizonylat esetén a sztornírozott bizonylat belső azonosítója. Partner: Munkaműveletet végző partner megnevezése Megjegyzés: Tevékenység: az EIR által vezetett tevékenység azonosító (erdőművelés, fahasználat ) Bizonylat tétel adatai: Erdőrészlet: Munkaművelet mely erdőrészletben zajlott Dátum: Mikor valósult meg a munkaművelet Művelet: az EIR által vezetett tevékenység azonosító (erdőművelés, fahasználat ) Munkaszám, anyag, vagy költségviselő/költségnem: Mennyiség: Munkaművelet mennyisége Finanszírozás: projekt finanszírozás esetén a projekt száma Egységár (Ft/me): Munkaművelet egységára Bizonylat sztornó A felvitt adatokat teljes, vagy tételes sztornóval lehet csak javítani. Bizonylat keresés Belső bizonylat azonosító, vagy a felhasználó által megadott bizonylatszám alapján lehet bizonylatot visszakeresni. 95. oldal

96 Terv végrehajtása A fakitermelési terv végrehajtása erdőrészletenként leigazolható, megjelölhető. Azokat az erdőrészleteket, melynek végrehajtása befejezettnek jelölt, a rendszer a terv/tény kimutatásokban figyelembe veszi. Például a műveleti terv és a munkaműveleti tény közötti különbözetet a program végrehajtott terv esetén úgy számítja, hogy az esetleges különbözet mennyiségét nem adja hozzá a terv hátralévő, még végrehajtandó mennyiségéhez. Az erdőfenntartási járulék számításánál a program a végrehajtott terv/tény különbözetét 10%-os tűréshatáron belül a terv mennyiségével számítja. A végrehajtás megjelölése az ERDŐGAZDÁLKODÁS/Fahasználat/Terv végrehajtása menüponttal rögzíthető Műszaki átvétel F-lap rögzítés Az erdősítések műszaki átvétele az ERDŐGAZDÁLKODÁS/Fahasználat/F-lap menüponttal rögzíthető. Feltétel: Az F-lapra rögzítendő erdőrészleten az adott évben lezárt fakitermelési tervnek kell lenni. 96. oldal

97 Munkamenet: - Az év választó legördülő listával válasszuk ki, hogy melyik év F-lapjait rögzítjük. - Az év kiválasztása után megjelennek a kiválasztott év fakitermelési terveiben (törzsterv és póttervek) szereplő erdőrészletek. - Használjuk az Tervadatok átvétele gombot a kiválasztott évre vonatkozó tervadatok átvételéhez az összes erdőrészletre. - Az egyes erdőrészletekhez megjelennek a tervben szereplő fahasználati módok, és az ezzel érintett fafaj-sorok. - A tervadatokat egy erdőrészletre is átvehetjük, a szóban forgó erdőrészleten előugró jobb gombos menüből. - A használati mód során állva jobb gombos menüből új fafaj-sor adhatunk hozzá, vagy törölhetjük a használati módot. - Új fafaj-sort a fafaj-sorokon állva is hozzáadhatunk. - A fafaj-sorok adatait a jobb oldalon adhatjuk meg Elemzések ELEMZÉSEK 12. Munkaműveleti terv-tény elemzés 13. Anyagfelhasználás Terv-tény elemzés Munkák terv-tény kimutatásai tény kimutatások Anyagfelhasználás terv-tény kimutatásai 14. Pénzügyi ráfordítás tervtény elemzés Pénzügyi ráfordítások terv-tény kimutatásai 15. Fakitermelés terv-tény elemzések Fakitermelések tervtény kimutatásai Az elemzéseket jelentések formájában, vagy térképi kimutatások formájában érhetjük el. A jelentések az EIR/Kimutatások menüponttal indíthatók, vagy a főpanelen bal alsó részén található Jelentések fül váltással érhetők el. 97. oldal
