SmartLine. STA800 típusú SmartLine abszolútnyomás-távadó 34-ST HU sz. műszaki specifikáció. Műszaki adatok. Bevezetés

Átírás

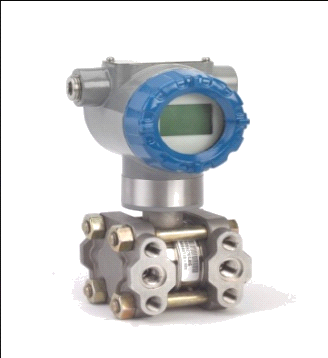

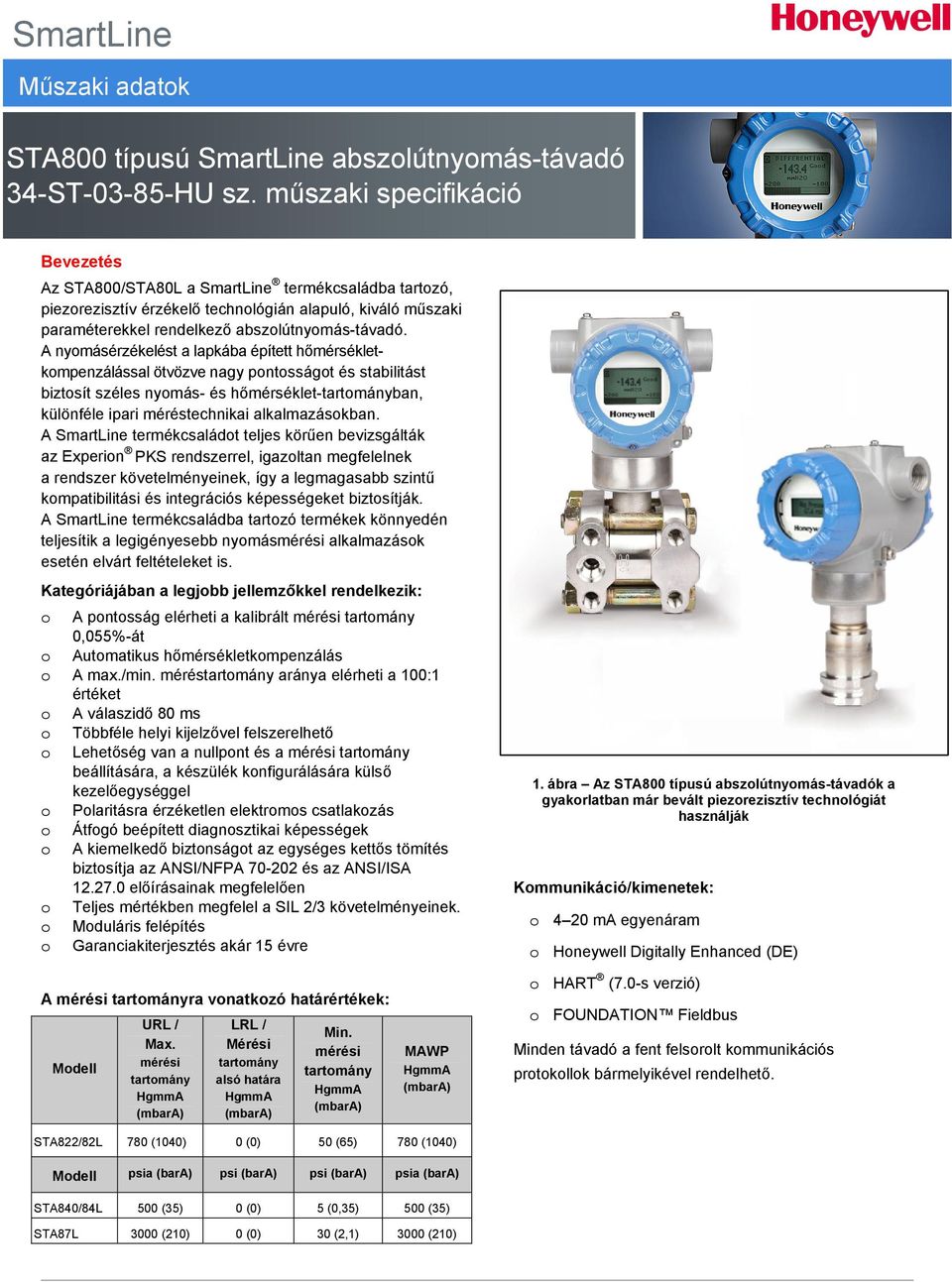

1 SmartLine Műszaki adatk STA800 típusú SmartLine abszlútnymás-távadó 34-ST HU sz. műszaki specifikáció Bevezetés Az STA800/STA80L a SmartLine termékcsaládba tartzó, piezrezisztív érzékelő technlógián alapuló, kiváló műszaki paraméterekkel rendelkező abszlútnymás-távadó. A nymásérzékelést a lapkába épített hőmérsékletkmpenzálással ötvözve nagy pntsságt és stabilitást biztsít széles nymás- és hőmérséklet-tartmányban, különféle ipari méréstechnikai alkalmazáskban. A SmartLine termékcsaládt teljes körűen bevizsgálták az Experin PKS rendszerrel, igazltan megfelelnek a rendszer követelményeinek, így a legmagasabb szintű kmpatibilitási és integrációs képességeket biztsítják. A SmartLine termékcsaládba tartzó termékek könnyedén teljesítik a legigényesebb nymásmérési alkalmazásk esetén elvárt feltételeket is. Kategóriájában a legjbb jellemzőkkel rendelkezik: A pntsság elérheti a kalibrált mérési tartmány 0,055%-át Autmatikus hőmérsékletkmpenzálás A max./min. méréstartmány aránya elérheti a 100:1 értéket A válaszidő 80 ms Többféle helyi kijelzővel felszerelhető Lehetőség van a nullpnt és a mérési tartmány beállítására, a készülék knfigurálására külső kezelőegységgel Plaritásra érzéketlen elektrms csatlakzás Átfgó beépített diagnsztikai képességek A kiemelkedő biztnságt az egységes kettős tömítés biztsítja az ANSI/NFPA és az ANSI/ISA előírásainak megfelelően Teljes mértékben megfelel a SIL 2/3 követelményeinek. Mduláris felépítés Garanciakiterjesztés akár 15 évre 1. ábra Az STA800 típusú abszlútnymás-távadók a gyakrlatban már bevált piezrezisztív technlógiát használják Kmmunikáció/kimenetek: 4 20 ma egyenáram Hneywell Digitally Enhanced (DE) A mérési tartmányra vnatkzó határértékek: URL / LRL / Min. Max. Mérési mérési mérési tartmány Mdell tartmány tartmány alsó határa HgmmA HgmmA HgmmA (mbara) (mbara) (mbara) MAWP HgmmA (mbara) (7.0-s verzió) FOUNDATION Minden távadó a fent felsrlt kmmunikációs prtkllk bármelyikével rendelhető. STA822/82L 780 (1040) 0 (0) 50 (65) 780 (1040) Mdell psia (bara) psi (bara) psi (bara) psia (bara) STA840/84L 500 (35) 0 (0) 5 (0,35) 500 (35) STA87L 3000 (210) 0 (0) 30 (2,1) 3000 (210)

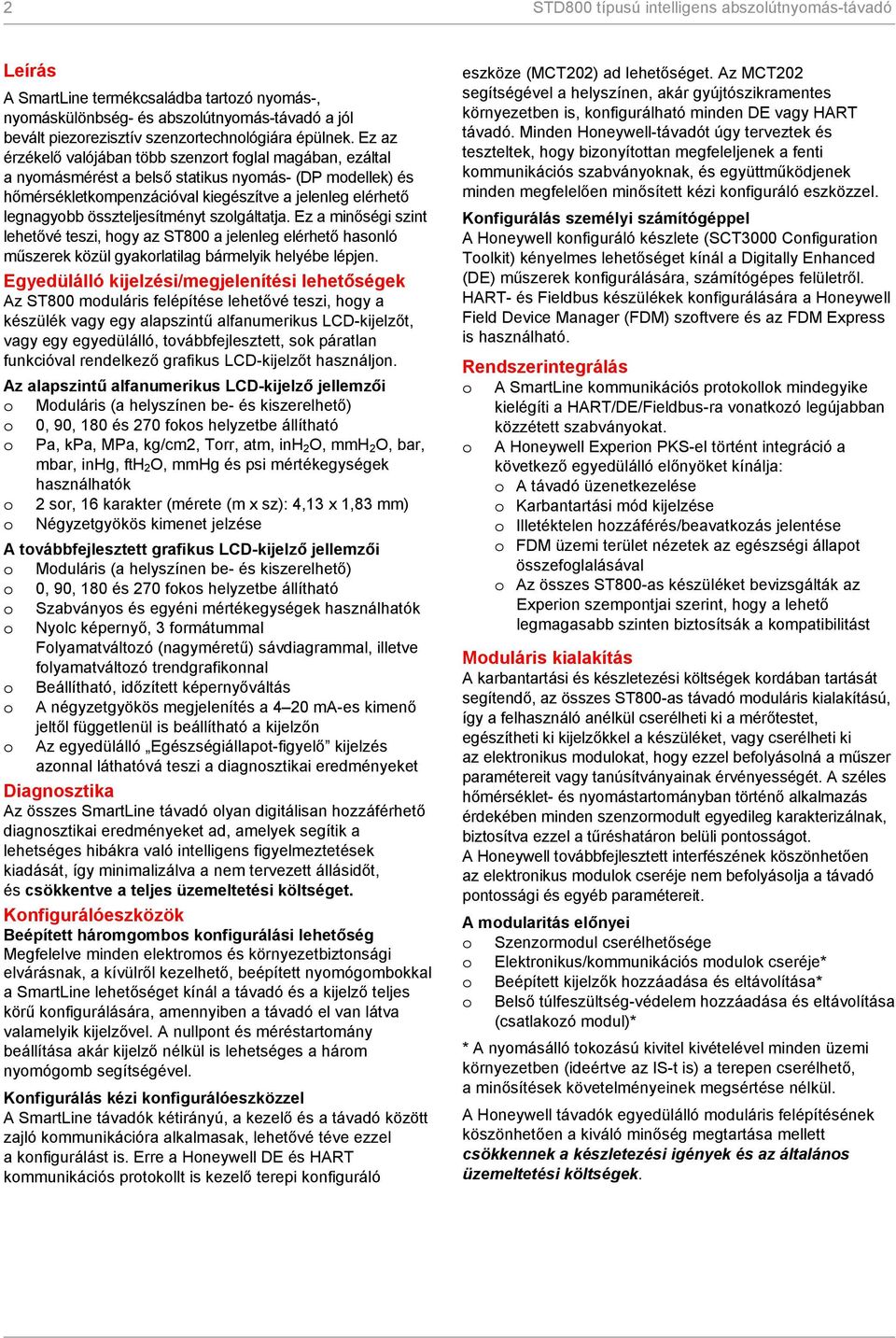

2 2 STD800 típusú intelligens abszlútnymás-távadó Leírás A SmartLine termékcsaládba tartzó nymás-, nymáskülönbség- és abszlútnymás-távadó a jól bevált piezrezisztív szenzrtechnlógiára épülnek. Ez az érzékelő valójában több szenzrt fglal magában, ezáltal a nymásmérést a belső statikus nymás- (DP mdellek) és hőmérsékletkmpenzációval kiegészítve a jelenleg elérhető legnagybb összteljesítményt szlgáltatja. Ez a minőségi szint lehetővé teszi, hgy az ST800 a jelenleg elérhető hasnló műszerek közül gyakrlatilag bármelyik helyébe lépjen. Egyedülálló kijelzési/megjelenítési lehetőségek Az ST800 mduláris felépítése lehetővé teszi, hgy a készülék vagy egy alapszintű alfanumerikus LCD-kijelzőt, vagy egy egyedülálló, tvábbfejlesztett, sk páratlan funkcióval rendelkező grafikus LCD-kijelzőt használjn. Az alapszintű alfanumerikus LCD-kijelző jellemzői Mduláris (a helyszínen be- és kiszerelhető) 0, 90, 180 és 270 fks helyzetbe állítható Pa, kpa, MPa, kg/cm2, Trr, atm, inh 2 O, mmh 2 O, bar, mbar, inhg, fth 2 O, mmhg és psi mértékegységek használhatók 2 sr, 16 karakter (mérete (m x sz): 4,13 x 1,83 mm) Négyzetgyökös kimenet jelzése A tvábbfejlesztett grafikus LCD-kijelző jellemzői Mduláris (a helyszínen be- és kiszerelhető) 0, 90, 180 és 270 fks helyzetbe állítható Szabványs és egyéni mértékegységek használhatók Nylc képernyő, 3 frmátummal Flyamatváltzó (nagyméretű) sávdiagrammal, illetve flyamatváltzó trendgrafiknnal Beállítható, időzített képernyőváltás A négyzetgyökös megjelenítés a 4 20 ma-es kimenő jeltől függetlenül is beállítható a kijelzőn Az egyedülálló Egészségiállapt-figyelő kijelzés aznnal láthatóvá teszi a diagnsztikai eredményeket Diagnsztika Az összes SmartLine távadó lyan digitálisan hzzáférhető diagnsztikai eredményeket ad, amelyek segítik a lehetséges hibákra való intelligens figyelmeztetések kiadását, így minimalizálva a nem tervezett állásidőt, és csökkentve a teljes üzemeltetési költséget. Knfigurálóeszközök Beépített hármgmbs knfigurálási lehetőség Megfelelve minden elektrms és környezetbiztnsági elvárásnak, a kívülről kezelhető, beépített nymógmbkkal a SmartLine lehetőséget kínál a távadó és a kijelző teljes körű knfigurálására, amennyiben a távadó el van látva valamelyik kijelzővel. A nullpnt és méréstartmány beállítása akár kijelző nélkül is lehetséges a hárm nymógmb segítségével. Knfigurálás kézi knfigurálóeszközzel A SmartLine távadók kétirányú, a kezelő és a távadó között zajló kmmunikációra alkalmasak, lehetővé téve ezzel a knfigurálást is. Erre a Hneywell DE és kmmunikációs prtkllt is kezelő terepi knfiguráló eszköze (MCT202) ad lehetőséget. Az MCT202 segítségével a helyszínen, akár gyújtószikramentes környezetben is, knfigurálható minden DE vagy távadó. Minden Hneywell-távadót úgy terveztek és teszteltek, hgy biznyítttan megfeleljenek a fenti kmmunikációs szabványknak, és együttműködjenek minden megfelelően minősített kézi knfiguráló eszközzel. Knfigurálás személyi számítógéppel A Hneywell knfiguráló készlete (SCT3000 Cnfiguratin Tlkit) kényelmes lehetőséget kínál a Digitally Enhanced (DE) műszerek knfigurálására, számítógépes felületről. - és készülékek knfigurálására a Hneywell Field Device Manager (FDM) szftvere és az FDM Express is használható. Rendszerintegrálás A SmartLine kmmunikációs prtkllk mindegyike kielégíti a /DE/-ra vnatkzó legújabban közzétett szabványkat. A Hneywell Experin PKS-el történt integráció a következő egyedülálló előnyöket kínálja: A távadó üzenetkezelése Karbantartási mód kijelzése Illetéktelen hzzáférés/beavatkzás jelentése FDM üzemi terület nézetek az egészségi állapt összefglalásával Az összes ST800-as készüléket bevizsgálták az Experin szempntjai szerint, hgy a lehető legmagasabb szinten biztsítsák a kmpatibilitást Mduláris kialakítás A karbantartási és készletezési költségek krdában tartását segítendő, az összes ST800-as távadó mduláris kialakítású, így a felhasználó anélkül cserélheti ki a mérőtestet, egészítheti ki kijelzőkkel a készüléket, vagy cserélheti ki az elektrnikus mdulkat, hgy ezzel beflyáslná a műszer paramétereit vagy tanúsítványainak érvényességét. A széles hőmérséklet- és nymástartmányban történő alkalmazás érdekében minden szenzrmdult egyedileg karakterizálnak, biztsítva ezzel a tűréshatárn belüli pntsságt. A Hneywell tvábbfejlesztett interfészének köszönhetően az elektrnikus mdulk cseréje nem beflyáslja a távadó pntssági és egyéb paramétereit. A mdularitás előnyei Szenzrmdul cserélhetősége Elektrnikus/kmmunikációs mdulk cseréje* Beépített kijelzők hzzáadása és eltávlítása* Belső túlfeszültség-védelem hzzáadása és eltávlítása (csatlakzó mdul)* * A nymásálló tkzású kivitel kivételével minden üzemi környezetben (ideértve az IS-t is) a terepen cserélhető, a minősítések követelményeinek megsértése nélkül. A Hneywell távadók egyedülálló mduláris felépítésének köszönhetően a kiváló minőség megtartása mellett csökkennek a készletezési igények és az általáns üzemeltetési költségek.

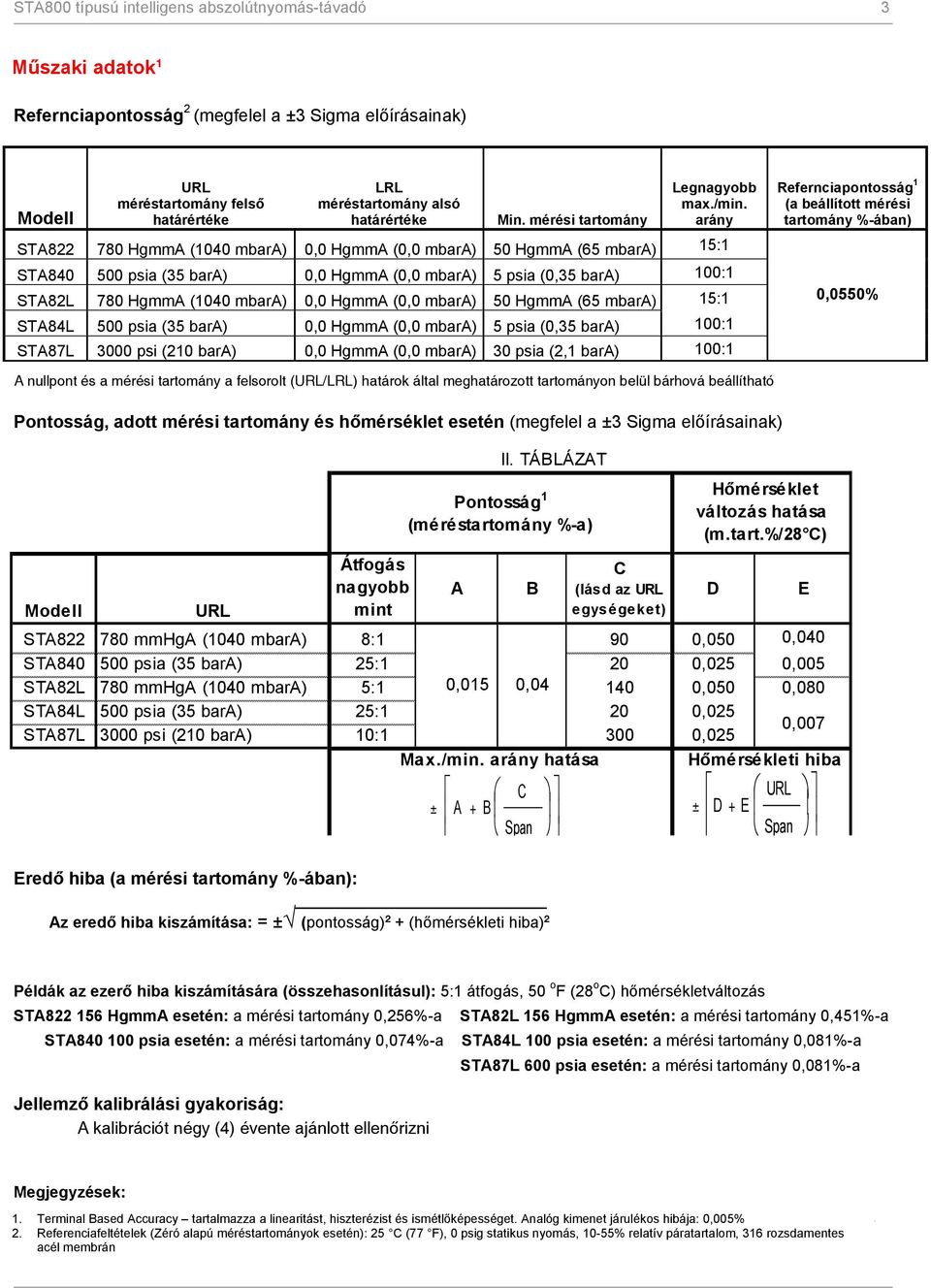

3 STA800 típusú intelligens abszlútnymás-távadó 3 Műszaki adatk 1 Refernciapntsság 2 (megfelel a ±3 Sigma előírásainak) Mdell URL méréstartmány felső határértéke LRL méréstartmány alsó határértéke Legnagybb max./min. arány Min. mérési tartmány STA HgmmA (1040 mbara) 0,0 HgmmA (0,0 mbara) 50 HgmmA (65 mbara) 15:1 STA psia (35 bara) 0,0 HgmmA (0,0 mbara) 5 psia (0,35 bara) 100:1 STA82L 780 HgmmA (1040 mbara) 0,0 HgmmA (0,0 mbara) 50 HgmmA (65 mbara) 15:1 STA84L 500 psia (35 bara) 0,0 HgmmA (0,0 mbara) 5 psia (0,35 bara) 100:1 STA87L 3000 psi (210 bara) 0,0 HgmmA (0,0 mbara) 30 psia (2,1 bara) 100:1 Refernciapntsság 1 (a beállíttt mérési tartmány %-ában) 0,0550% A nullpnt és a mérési tartmány a felsrlt (URL/LRL) határk által meghatárztt tartmányn belül bárhvá beállítható Pntsság, adtt mérési tartmány és hőmérséklet esetén (megfelel a ±3 Sigma előírásainak) Eredő hiba (a mérési tartmány %-ában): Az eredő hiba kiszámítása: = ± (pntsság) 2 + (hőmérsékleti hiba) 2 II. TÁBLÁZAT Pntsság 1 (méréstartmány %-a) Hőmérséklet váltzás hatása (m.tart.%/28 C) Átfgás nagybb A B C (lásd az URL D E Mdell URL mint egységeket) STA mmhga (1040 mbara) 8:1 90 0,050 0,040 STA psia (35 bara) 25:1 20 0,025 0,005 STA82L 780 mmhga (1040 mbara) 5:1 0,015 0, ,050 0,080 STA84L 500 psia (35 bara) 25:1 20 0,025 STA87L 3000 psi (210 bara) 10: ,025 0,007 Max./min. arány hatása Hőmérsékleti hiba ± A + B C Span ± D + E URL Span Példák az ezerő hiba kiszámítására (összehasnlításul): 5:1 átfgás, 50 F (28 C) hőmérsékletváltzás STA HgmmA esetén: a mérési tartmány 0,256%-a STA82L 156 HgmmA esetén: a mérési tartmány 0,451%-a STA psia esetén: a mérési tartmány 0,074%-a STA84L 100 psia esetén: a mérési tartmány 0,081%-a Jellemző kalibrálási gyakriság: A kalibrációt négy (4) évente ajánltt ellenőrizni STA87L 600 psia esetén: a mérési tartmány 0,081%-a Megjegyzések: 1. Terminal 1. Terminal Based Based Accuracy Accuracy tartalmazza - Includes a linearitást, cmbined hiszterézist effects és f ismétlőképességet. linearity, hysteresis, Analóg and kimenet repeatability. járuléks Analg hibája: utput 0,005% adds 0.005% f span. 2. Referenciafeltételek 2. Fr zer based (Zéró spans alapú and méréstartmányk reference cnditins esetén): f: C C (77 (77 F), F), 0 psig 0 psig statikus static nymás, pressure, 10-55% t relatív 55% páratartalm, RH, 316 rzsdamentes acél membrán and 316 Stainless Steel barrier diaphragm.

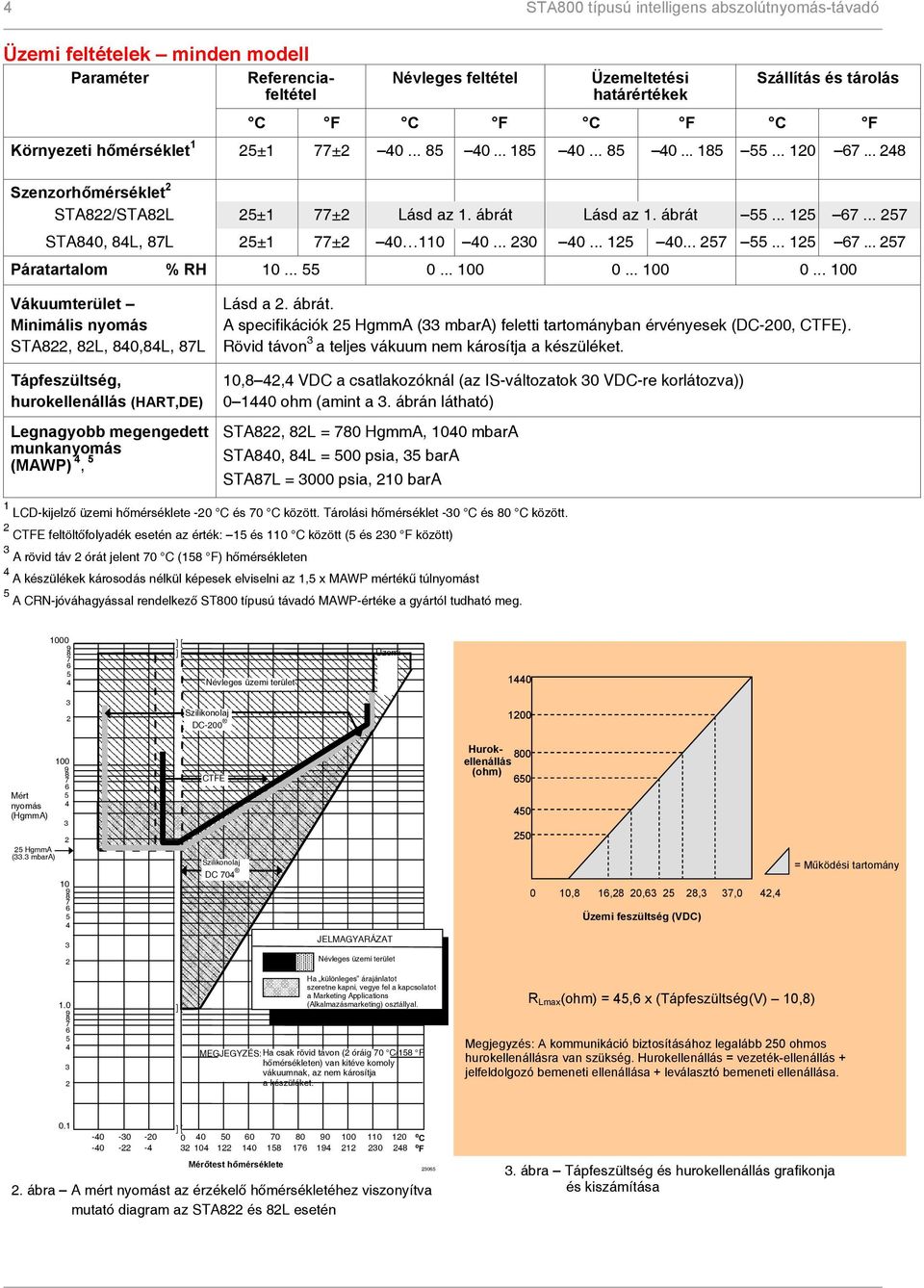

4 4 STA800 típusú intelligens abszlútnymás-távadó Üzemi feltételek minden mdell Paraméter Referenciafeltétel Névleges feltétel Üzemeltetési határértékek Szállítás és tárlás C F C F C F C F Környezeti hőmérséklet 1 25±1 77± Szenzrhőmérséklet 2 STA822/STA82L 25±1 77±2 Lásd az 1. ábrát Lásd az 1. ábrát STA840, 84L, 87L 25±1 77± Páratartalm % RH Vákuumterület Minimális nymás STA822, 82L, 840,84L, 87L Tápfeszültség, hurkellenállás (,DE) Legnagybb megengedett munkanymás (MAWP) 4, 5 Lásd a 2. ábrát. A specifikációk 25 HgmmA (33 mbara) feletti tartmányban érvényesek (DC-200, CTFE). Rövid távn 3 a teljes vákuum nem kársítja a készüléket. 10,8 42,4 VDC a csatlakzóknál (az IS-váltzatk 30 VDC-re krlátzva)) hm (amint a 3. ábrán látható) STA822, 82L = 780 HgmmA, 1040 mbara STA840, 84L = 500 psia, 35 bara STA87L = 3000 psia, 210 bara 1 LCD-kijelző üzemi hőmérséklete -20 C és 70 C között. Tárlási hőmérséklet -30 C és 80 C között. 2 CTFE feltöltőflyadék esetén az érték: 15 és 110 C között (5 és 230 F között) 3 A rövid táv 2 órát jelent 70 C (158 F) hőmérsékleten 4 A készülékek kársdás nélkül képesek elviselni az 1,5 x MAWP mértékű túlnymást 5 A CRN-jóváhagyással rendelkező ST800 típusú távadó MAWP-értéke a gyártól tudható meg ] [ ] [ Névleges üzemi terület Üzemi Sziliknlaj DC Mért 5 nymás 4 (HgmmA) 3 25 HgmmA (33.3 mbara) CTFE Sziliknlaj DC 704 JELMAGYARÁZAT Hurkellenállás (hm) ,8 16,28 20, ,3 37,0 42,4 Üzemi feszültség (VDC) = Működési tartmány 2 Névleges üzemi terület ] [ Ha különleges árajánlatt szeretne kapni, vegye fel a kapcslatt a Marketing Applicatins (Alkalmazásmarketing) sztállyal. MEGJEGYZÉS: Ha csak rövid távn (2 óráig 70 C/158 F hőmérsékleten) van kitéve kmly vákuumnak, az nem kársítja a készüléket. R Lmax (hm) = 45,6 x (Tápfeszültség(V) 10,8) Megjegyzés: A kmmunikáció biztsításáhz legalább 250 hms hurkellenállásra van szükség. Hurkellenállás = vezeték-ellenállás + jelfeldlgzó bemeneti ellenállása + leválasztó bemeneti ellenállása. 0.1 ] [ ºC ºF Mérőtest hőmérséklete 2. ábra A mért nymást az érzékelő hőmérsékletéhez visznyítva mutató diagram az STA822 és 82L esetén ábra Tápfeszültség és hurkellenállás grafiknja és kiszámítása

5 STA800 típusú intelligens abszlútnymás-távadó 5 Fő paraméterek a névleges feltételek esetén minden mdell Paraméter Leírás Analóg kimenet Digitális kmmunikáció: Kétvezetékes, 4 20 ma (csak és DE távadók esetén) Hneywell DE, 7, FOUNDATION ITK kmpatibilis A prtklltól függetlenül minden távadó plaritásra érzéketlen csatlakzással rendelkezik. Kimeneti hibaüzemmódk Hneywell-szabvány: NAMUR NE 43-megfelelőség: Nrmál határértékek: ma ma Hibaüzemmód: 3,6 ma és 21,0 ma 3,6 ma és 21,0 ma Tápfeszültség hatása Távadó bekapcslási ideje (az elindulást és a tesztelő algritmus lefutását tartalmazza) a mérési tartmány 0,005%-a / V vagy DE: 2,5 másdperc Fundatin : gazdaeszközfüggő Válaszidő (késleltetés + időállandó) Csillapítás Rezgés hatása Elektrmágneses kmpatibilitás Villámvédelem (pció) DE/-prtkll (Analóg kimenet) FOUNDATION 80 ms 150 ms (gazdaeszközfüggő) : 0 és 32 másdperc között állítható 0,1s-s lépésekben Alapértelmezett: 0,50 s DE: Diszkrét értékek: 0; 0,16; 0,32; 0,48; 1; 2; 4; 8; 16; 32 s Alapértelmezett: 0,48 s Kisebb mint az URL ±0,1%-a, csillapítás nélkül IEC (terepi vagy csővezetéki, nagy rezgésszint ( Hz: 0,21 eltlódás/3 g maximális gyrsulás)) Kielégíti az IEC61326 előírásait. Szivárgóáram: max. 10 µa 42,4 VDC; 93 C-n Impulzusgyakriság: 8/20 µs 5000 A (>10 lökés) A (1 lökés min.) 10/1000 µs 200 A (> 300 lökés) Szerkezeti anyagk és méretek (a különböző anyagkmbinációk rendelkezésre állásával, illetve a rájuk vnatkzó krlátzáskkal kapcslatban lásd a Mdellkiválasztási útmutatót) Paraméter Leírás Membránk anyaga STA800: 316L SS, Hastelly C-276 2, Mnel 400 3, tantál, aranyztt 316L SS, aranyztt Hastelly C-276, aranyztt Mnel 400 STA80L: 316L SS, Hastelly C-276 Mérőfej anyaga STA800: szénacél (cinkbevnatú), 316 SS 4, Hastelly C-276 6, Mnel STG80L: 316 SS 4, Hastelly C Légtelenítő/leeresztő szelepek STA800: 316 SS 4, Hastelly C-276 2, Mnel és dugók 1 STA80L: nincs Mérőfej tömítések STA800: Alap kivitel: üvegszálas PTFE, pcinálisan: Vitn vagy grafit STA80L: nincs Mérőtestet összefgó csavark Rögzítőbilincs Feltöltőflyadék Elektrnika háza Mérőcsatlakzásk Elektrms csatlakzás Méretek Nettó tömeg STA800: Alap kivitel: szénacél (cinkbevnatú). Opcinálisan: 316 SS, NACE A286 SS csavar és anya vagy NACE A286 SS csavar és 304 SS anya STA80L: nincs Szénacél (cinkbevnatú) vagy 304-es rzsdamentes acél sark vagy laps rögzítőbilincs, 2"-s csőhöz. Lásd a 3. ábrát Silicne DC 200 laj vagy CTFE (klór-trifluretilén). Tiszta pliészter-bevnatú kis réztartalmú (<0,6%) alumínium. Kielégíti az NEMA 4X, az IP66, az IP67 és az NEMA 7 előírásait (rbbanásbizts). Opcinálisan: Rzsdamentes acélból készült ház STA800: ½ NPT(belső menetes), DIN (alap kivitel) STA80L: ½ NPT(belső menetes), ½ NPT (külső menetes), 9/16 Aminc, DIN19213 Használható maximális huzalátmérő 16 AWG (1,5 mm). Lásd a 4. ábrát STA800: 8,3 fnt (3,8 kg). STA80L: 3,6 fnt (1,6 kg) alumínium házzal 1 A légtelenítők/leeresztők tömítése Tefln 2 Hastelly C-276 vagy UNS N Mnel 400 vagy UNS N SS vagy Grade CF8M minőség (ez a 316 SS öntvény megfelelője). 5 A cinkbevnatú szénacél mérőfejek a hidrgéndiffúzió miatt nem ajánlttak vizes környezetben való használatra. Ilyen környezetben a 316-s rzsdamentes acélból készült mérőfejek használhatók. 6 Hastelly C-276 vagy UNS N A jelzés szerinti vagy Grade CW12MW minőség (ez a Hastelly C-276 öntvény megfelelője). 7 Mnel 400 vagy UNS N A jelzés szerinti vagy Grade M30C minőség (ez a Mnel 400 öntvény megfelelője).

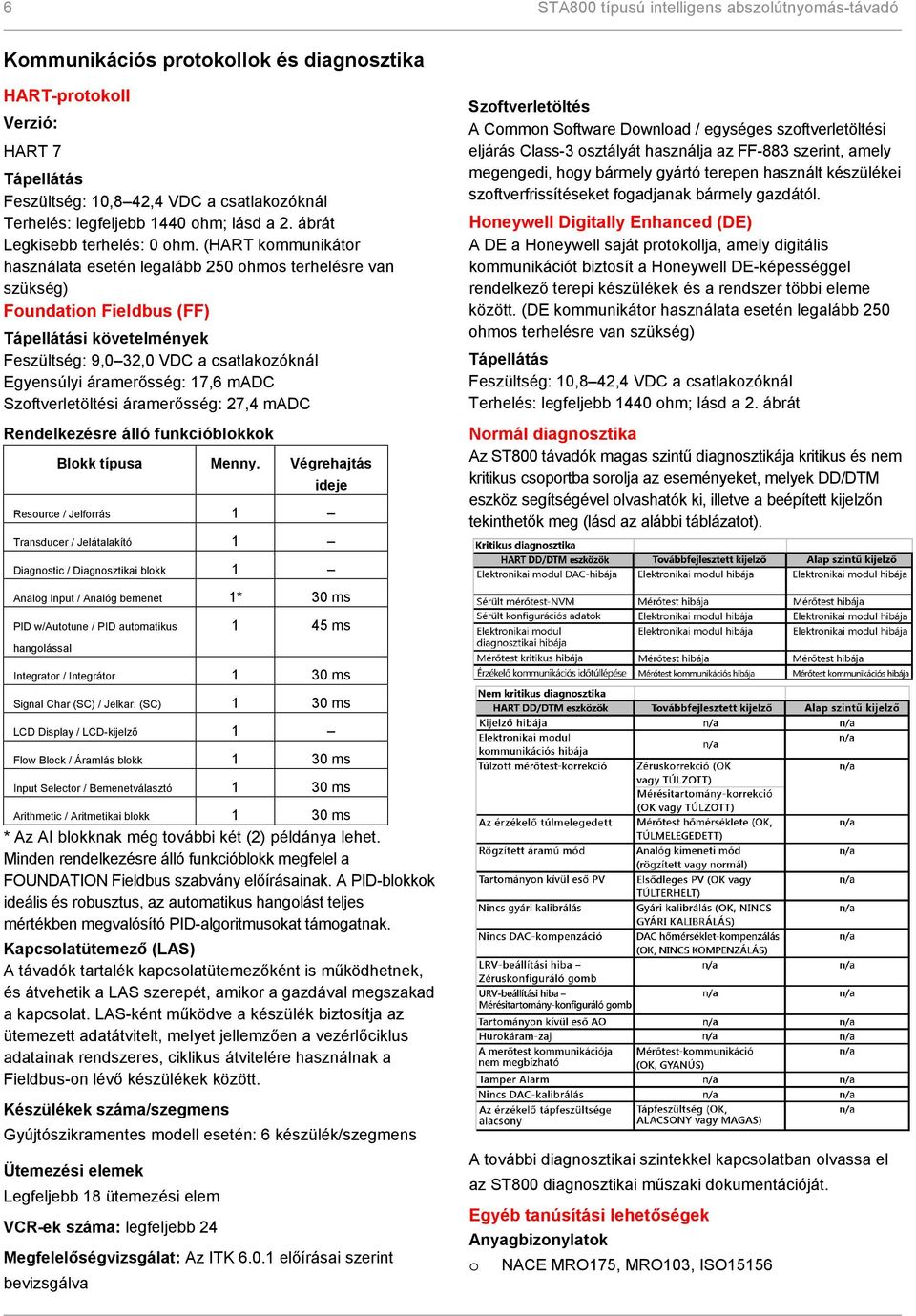

6 6 STA800 típusú intelligens abszlútnymás-távadó Kmmunikációs prtkllk és diagnsztika -prtkll Verzió: 7 Tápellátás Feszültség: 10,8 42,4 VDC a csatlakzóknál Terhelés: legfeljebb 1440 hm; lásd a 2. ábrát Legkisebb terhelés: 0 hm. ( kmmunikátr használata esetén legalább 250 hms terhelésre van szükség) Fundatin (FF) Tápellátási követelmények Feszültség: 9,0 32,0 VDC a csatlakzóknál Egyensúlyi áramerősség: 17,6 madc Szftverletöltési áramerősség: 27,4 madc Rendelkezésre álló funkcióblkkk Blkk típusa Menny. Végrehajtás ideje Resurce / Jelfrrás 1 Transducer / Jelátalakító 1 Szftverletöltés A Cmmn Sftware Dwnlad / egységes szftverletöltési eljárás Class-3 sztályát használja az FF-883 szerint, amely megengedi, hgy bármely gyártó terepen használt készülékei szftverfrissítéseket fgadjanak bármely gazdától. Hneywell Digitally Enhanced (DE) A DE a Hneywell saját prtkllja, amely digitális kmmunikációt biztsít a Hneywell DE-képességgel rendelkező terepi készülékek és a rendszer többi eleme között. (DE kmmunikátr használata esetén legalább 250 hms terhelésre van szükség) Tápellátás Feszültség: 10,8 42,4 VDC a csatlakzóknál Terhelés: legfeljebb 1440 hm; lásd a 2. ábrát Nrmál diagnsztika Az ST800 távadók magas szintű diagnsztikája kritikus és nem kritikus csprtba srlja az eseményeket, melyek DD/DTM eszköz segítségével lvashatók ki, illetve a beépített kijelzőn tekinthetők meg (lásd az alábbi táblázatt). Diagnstic / Diagnsztikai blkk 1 Analg Input / Analóg bemenet 1* 30 ms PID w/auttune / PID autmatikus hanglással 1 45 ms Integratr / Integrátr 1 30 ms Signal Char (SC) / Jelkar. (SC) 1 30 ms LCD Display / LCD-kijelző 1 Flw Blck / Áramlás blkk 1 30 ms Input Selectr / Bemenetválasztó 1 30 ms Arithmetic / Aritmetikai blkk 1 30 ms * Az AI blkknak még tvábbi két (2) példánya lehet. Minden rendelkezésre álló funkcióblkk megfelel a FOUNDATION szabvány előírásainak. A PID-blkkk ideális és rbusztus, az autmatikus hanglást teljes mértékben megvalósító PID-algritmuskat támgatnak. Kapcslatütemező (LAS) A távadók tartalék kapcslatütemezőként is működhetnek, és átvehetik a LAS szerepét, amikr a gazdával megszakad a kapcslat. LAS-ként működve a készülék biztsítja az ütemezett adatátvitelt, melyet jellemzően a vezérlőciklus adatainak rendszeres, ciklikus átvitelére használnak a -n lévő készülékek között. Készülékek száma/szegmens Gyújtószikramentes mdell esetén: 6 készülék/szegmens Ütemezési elemek Legfeljebb 18 ütemezési elem VCR-ek száma: legfeljebb 24 Megfelelőségvizsgálat: Az ITK előírásai szerint bevizsgálva A tvábbi diagnsztikai szintekkel kapcslatban lvassa el az ST800 diagnsztikai műszaki dkumentációját. Egyéb tanúsítási lehetőségek Anyagbiznylatk NACE MRO175, MRO103, ISO15156

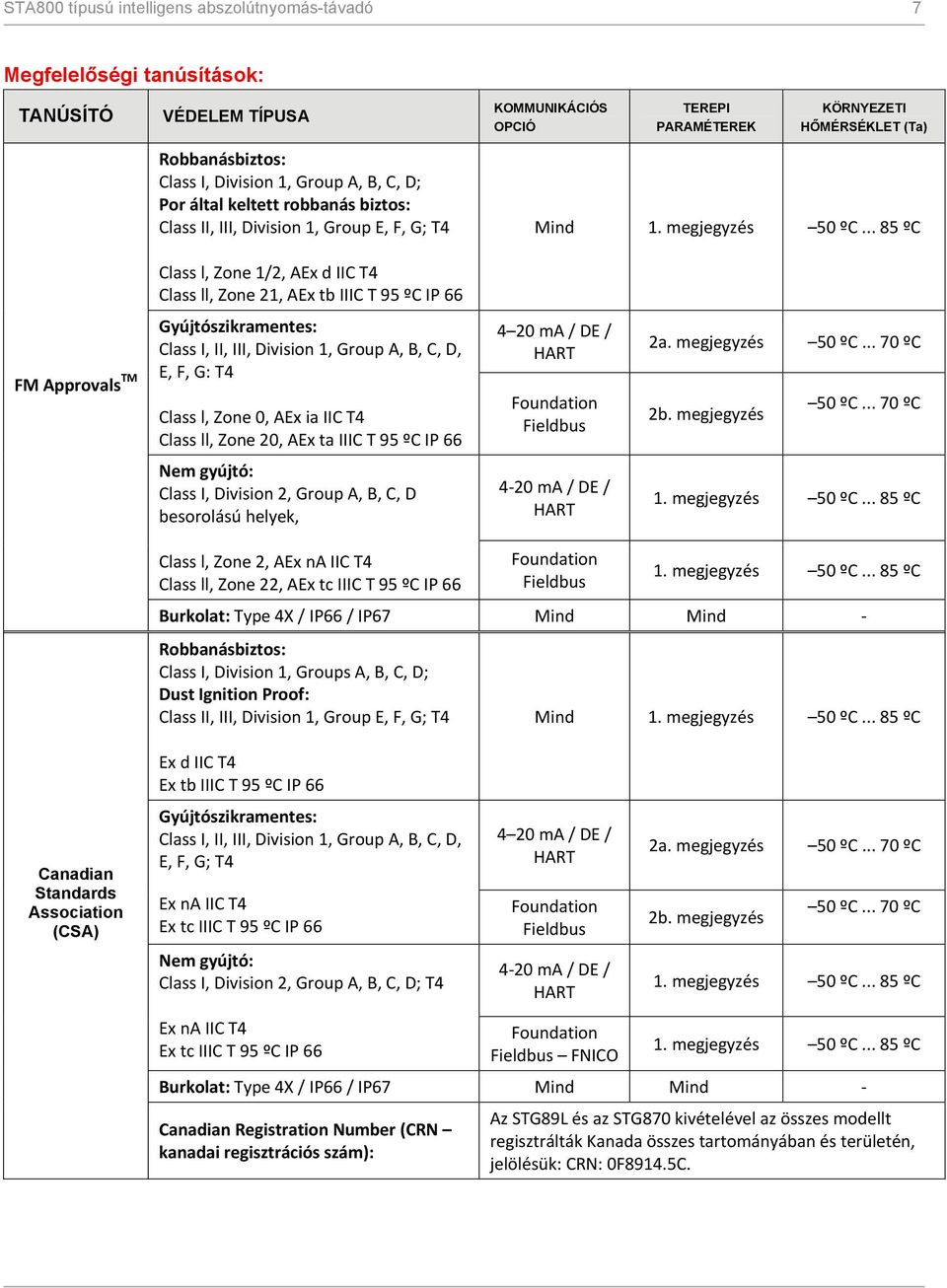

7 STA800 típusú intelligens abszlútnymás-távadó 7 Megfelelőségi tanúsításk: TANÚSÍTÓ VÉDELEM TÍPUSA Rbbanásbizts: Class I, Divisin 1, Grup A, B, C, D; Pr által keltett rbbanás bizts: Class II, III, Divisin 1, Grup E, F, G; T4 KOMMUNIKÁCIÓS OPCIÓ TEREPI PARAMÉTEREK KÖRNYEZETI HŐMÉRSÉKLET (Ta) Mind Class l, Zne 1/2, AEx d IIC T4 Class ll, Zne 21, AEx tb IIIC T 95 ºC IP 66 FM Apprvals TM Gyújtószikramentes: Class I, II, III, Divisin 1, Grup A, B, C, D, E, F, G: T4 Class l, Zne 0, AEx ia IIC T4 Class ll, Zne 20, AEx ta IIIC T 95 ºC IP 66 Fundatin 2a. megjegyzés 50 ºC ºC 2b. megjegyzés 50 ºC ºC Nem gyújtó: Class I, Divisin 2, Grup A, B, C, D besrlású helyek, 4-20 ma / DE / Class l, Zne 2, AEx na IIC T4 Class ll, Zne 22, AEx tc IIIC T 95 ºC IP 66 Fundatin Burklat: Type 4X / IP66 / IP67 Mind Mind - Rbbanásbizts: Class I, Divisin 1, Grups A, B, C, D; Dust Ignitin Prf: Class II, III, Divisin 1, Grup E, F, G; T4 Mind Ex d IIC T4 Ex tb IIIC T 95 ºC IP 66 Canadian Standards Assciatin (CSA) Gyújtószikramentes: Class I, II, III, Divisin 1, Grup A, B, C, D, E, F, G; T4 Ex na IIC T4 Ex tc IIIC T 95 ºC IP 66 Nem gyújtó: Class I, Divisin 2, Grup A, B, C, D; T4 Fundatin 4-20 ma / DE / 2a. megjegyzés 50 ºC ºC 2b. megjegyzés 50 ºC ºC Ex na IIC T4 Ex tc IIIC T 95 ºC IP 66 Fundatin FNICO Burklat: Type 4X / IP66 / IP67 Mind Mind - Canadian Registratin Number (CRN kanadai regisztrációs szám): Az STG89L és az STG870 kivételével az összes mdellt regisztrálták Kanada összes tartmányában és területén, jelölésük: CRN: 0F8914.5C.

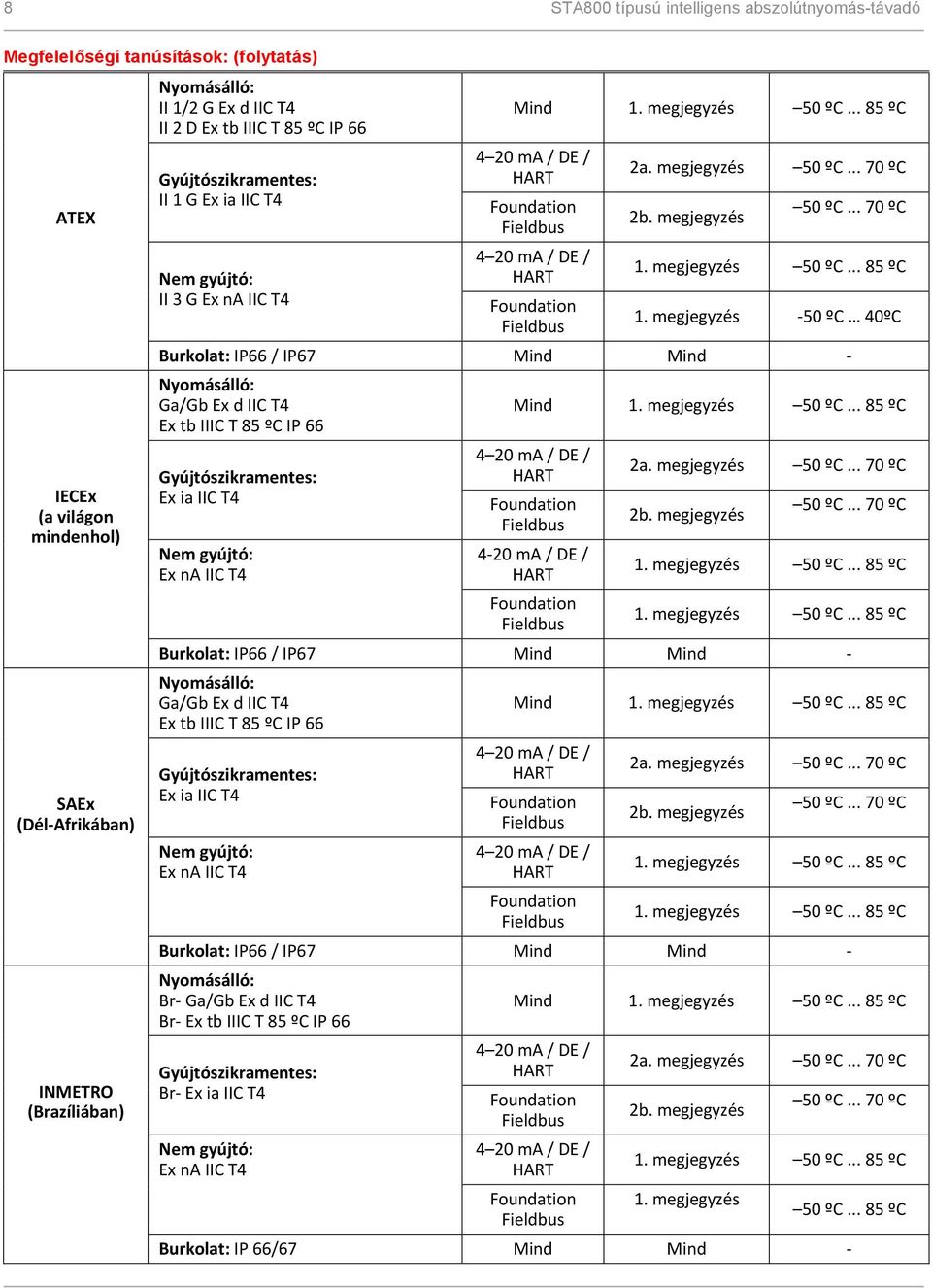

8 8 STA800 típusú intelligens abszlútnymás-távadó Megfelelőségi tanúsításk: (flytatás) ATEX IECEx (a világn mindenhl) SAEx (Dél-Afrikában) INMETRO (Brazíliában) Nymásálló: II 1/2 G Ex d IIC T4 II 2 D Ex tb IIIC T 85 ºC IP 66 Gyújtószikramentes: II 1 G Ex ia IIC T4 Nem gyújtó: II 3 G Ex na IIC T4 Mind Fundatin Fundatin 2a. megjegyzés 50 ºC ºC 2b. megjegyzés 50 ºC ºC 1. megjegyzés -50 ºC 40ºC Burklat: IP66 / IP67 Mind Mind - Nymásálló: Ga/Gb Ex d IIC T4 Ex tb IIIC T 85 ºC IP 66 Gyújtószikramentes: Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind Fundatin 4-20 ma / DE / Fundatin 2a. megjegyzés 50 ºC ºC 2b. megjegyzés 50 ºC ºC Burklat: IP66 / IP67 Mind Mind - Nymásálló: Ga/Gb Ex d IIC T4 Ex tb IIIC T 85 ºC IP 66 Gyújtószikramentes: Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind Fundatin Fundatin 2a. megjegyzés 50 ºC ºC 2b. megjegyzés 50 ºC ºC Burklat: IP66 / IP67 Mind Mind - Nymásálló: Br- Ga/Gb Ex d IIC T4 Br- Ex tb IIIC T 85 ºC IP 66 Gyújtószikramentes: Br- Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind Fundatin Fundatin 2a. megjegyzés 50 ºC ºC 2b. megjegyzés 50 ºC ºC 1. megjegyzés 50 ºC ºC Burklat: IP 66/67 Mind Mind -

9 STA800 típusú intelligens abszlútnymás-távadó 9 NEPSI (Kínában) Nymásálló: Br- Ga/Gb Ex d IIC T4 Br- Ex tb IIIC T 85 ºC IP 66 Gyújtószikramentes: Br- Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind Fundatin Fundatin 2a. megjegyzés 50 ºC ºC 2b. megjegyzés 50 ºC ºC Burklat: IP 66/67 Mind Mind - Megjegyzések: 1. Üzemi paraméterek: Feszültség = VDC = V (FF) Áramerőség = 4 20 ma, nrmál (3,8 23 ma hiba állapt) = 30 ma (FF) 2. Gyújtószikramentes entitásparaméterek a. Analóg / DE / entitásértékek: Vmax= Ui = 30 V Imax= Ii= 105mA Ci = 4,2 nf Li = 0 Pi = 0,9 W b. Fundatin entitásértékek: Vmax= Ui = 30 V Imax = Ii = 225 ma Ci = 0nF Li = 0 Pi = 1 W Ez a tanúsítvány az ST800 nymástávadó termékcsaládra (ideértve az SMV800 intelligens többparaméteres távadót is) vnatkzó tanúsítványkat tartalmazza. Az e termékek tengeri alkalmazáskban való felhasználására vnatkzó, a Hneywell által jelenleg használt öt tanúsítvány egyesítése. Az ST800 intelligens nymástávadóra és az SMV800 intelligens többparaméteres távadóra Tengeri felhasználásra vnatkzó tanúsítványk American Bureau f Shipping (ABS) Steel Vessel Rules 1-1-4/3.7, 4-6-2/5.15, 4-8-3/13 & 13.5, 4-8-4/27.5.1, 4-9-7/13. Tanúsítvány száma: 04-HS PDA Bureau Veritas (BV) Termékkód: 389:1H. Tanúsítvány száma: 12660/B0 BV Det Nrske Veritas (DNV) Elhelyezkedési sztályk: hőmérséklet D, páratartalm B, rezgés A, EMC B, burklat C. Sós permetnek, párának kitett helyen 316 SST burklat vagy kétrészes, 316 SST csavarkkal elláttt epxigyantás védelem alkalmazandó. Tanúsítvány száma: A Kreai hajózási regiszter (KR) Tanúsítvány száma: LOX17743-AE001 Llyd's Register (LR) Tanúsítvány száma: 02/60001(E1) & (E2) SIL 2/3 tanúsítás IEC SIL 2 a nem redundáns használatra és SIL 3 a redundáns használatra, az EXIDA és a TÜV szerint (Nrd Sys Tec GmbH & C.). KG a következő szabványk szerint: IEC : 2010; IEC : 2010; IEC : 2010.

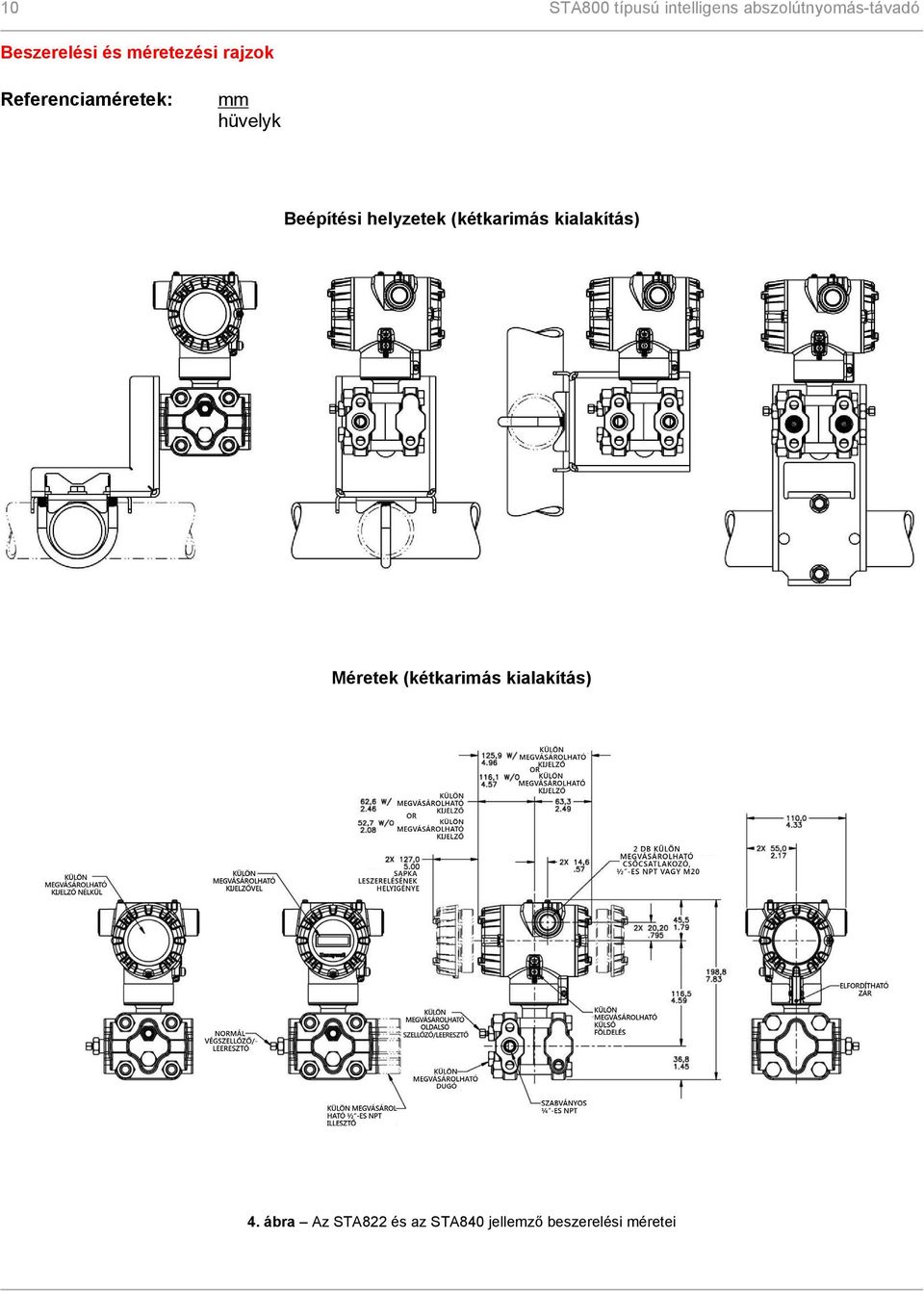

10 10 STA800 típusú intelligens abszlútnymás-távadó Beszerelési és méretezési rajzk Referenciaméretek: mm hüvelyk Beépítési helyzetek (kétkarimás kialakítás) Méretek (kétkarimás kialakítás) 4. ábra Az STA822 és az STA840 jellemző beszerelési méretei

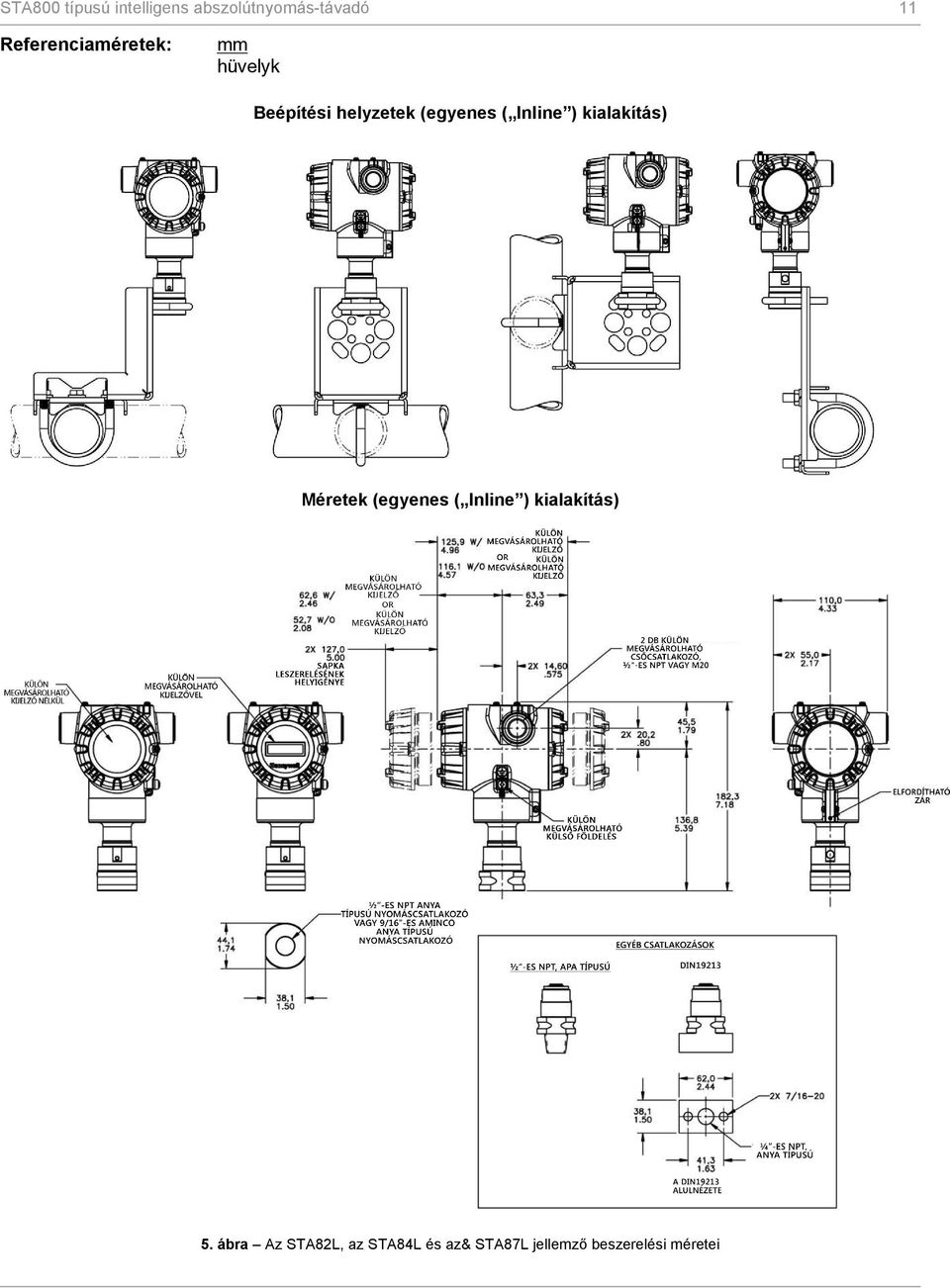

11 STA800 típusú intelligens abszlútnymás-távadó 11 Referenciaméretek: mm hüvelyk Beépítési helyzetek (egyenes ( Inline ) kialakítás) Méretek (egyenes ( Inline ) kialakítás) 5. ábra Az STA82L, az STA84L és az& STA87L jellemző beszerelési méretei

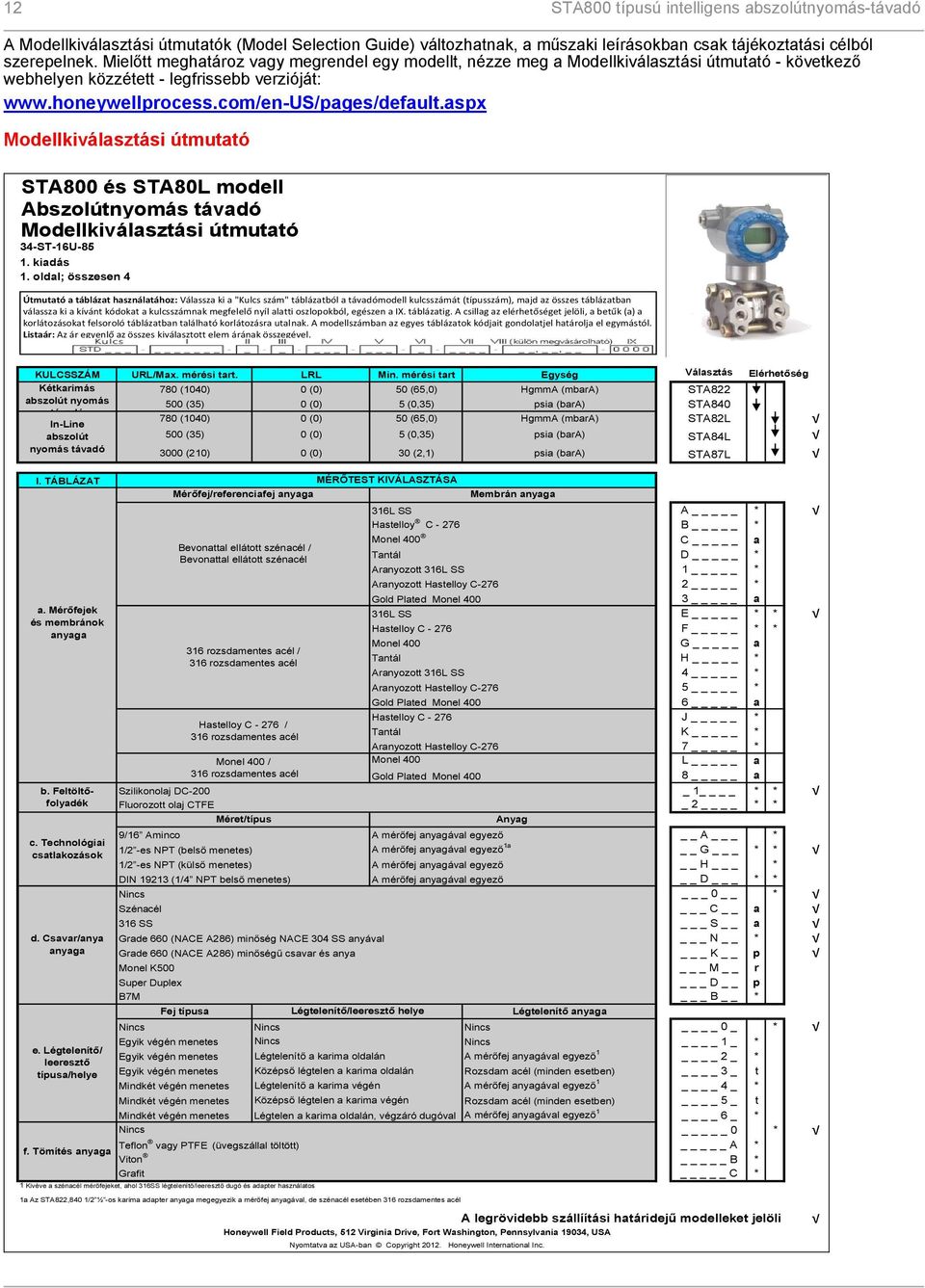

12 12 STA800 típusú intelligens abszlútnymás-távadó A Mdellkiválasztási útmutatók (Mdel Selectin Guide) váltzhatnak, a műszaki leíráskban csak tájékztatási célból szerepelnek. Mielőtt meghatárz vagy megrendel egy mdellt, nézze meg a Mdellkiválasztási útmutató - következő webhelyen közzétett - legfrissebb verzióját: Mdellkiválasztási útmutató STA800 és STA80L mdell Abszlútnymás távadó Mdellkiválasztási útmutató 34-ST-16U kiadás 1. ldal; összesen 4 Útmutató a táblázat használatáhz: Válassza ki a "Kulcs szám" táblázatból a távadómdell kulcsszámát (típusszám), majd az összes táblázatban válassza ki a kívánt kódkat a kulcsszámnak megfelelő nyíl alatti szlpkból, egészen a IX. táblázatig. A csillag az elérhetőséget jelöli, a betűk (a) a krlátzáskat felsrló táblázatban található krlátzásra utalnak. A mdellszámban az egyes táblázatk kódjait gndlatjel határlja el egymástól. Listaár: Az ár egyenlő az összes kiválaszttt elem árának összegével. KULCSSZÁM URL/Max. mérési tart. LRL Min. mérési tart Egység Választás Elérhetőség Kétkarimás abszlút nymás távadó In-Line abszlút nymás távadó I. TÁBLÁZAT a. Mérőfejek és membránk anyaga b. Feltöltőflyadék c. Technlógiai csatlakzásk d. Csavar/anya anyaga e. Légtelenítő/ leeresztő típusa/helye f. Tömítés anyaga 780 (1040) 0 (0) 50 (65,0) HgmmA (mbara) STA (35) 0 (0) 5 (0,35) psia (bara) STA (1040) 0 (0) 50 (65,0) HgmmA (mbara) STA82L 500 (35) 0 (0) 5 (0,35) psia (bara) STA84L 3000 (210) 0 (0) 30 (2,1) psia (bara) STA87L MÉRŐTEST KIVÁLASZTÁSA Mérőfej/referenciafej anyaga Bevnattal elláttt szénacél / Bevnattal elláttt szénacél 316L SS A _ * Hastelly C B _ * Mnel 400 C _ a Tantál D _ * Aranyztt 316L SS 1 _ * Aranyztt Hastelly C _ * Gld Plated Mnel _ a 316L SS E _ * * Hastelly C F _ * * Mnel 400 G _ a Tantál H _ * Aranyztt 316L SS 4 _ * Aranyztt Hastelly C _ * Gld Plated Mnel _ a Hastelly C J _ * Tantál K _ * Aranyztt Hastelly C _ * Mnel 400 L _ a Gld Plated Mnel _ a Sziliknlaj DC-200 _ 1 * * Flurztt laj CTFE _ 2 * * 9/16 Aminc A mérőfej anyagával egyező A _ * 1/2 -es NPT (belső menetes) A mérőfej anyagával egyező 1a G _ * * 1/2 -es NPT (külső menetes) A mérőfej anyagával egyező H _ * DIN (1/4 NPT belső menetes) A mérőfej anyagával egyező D _ * * Nincs _ 0 * Szénacél _ C a 316 SS _ S a Grade 660 (NACE A286) minőség NACE 304 SS anyával _ N * Grade 660 (NACE A286) minőségű csavar és anya _ K p Mnel K500 _ M r Super Duplex _ D p B7M _ B * Fej típusa 316 rzsdamentes acél / 316 rzsdamentes acél Hastelly C / 316 rzsdamentes acél Mnel 400 / 316 rzsdamentes acél Méret/típus Légtelenítő/leeresztő helye Membrán anyaga Légtelenítő anyaga Nincs Nincs Nincs 0 _ * Egyik végén menetes Nincs Nincs 1 _ * Egyik végén menetes Légtelenítő a karima ldalán A mérőfej anyagával egyező 1 2 _ * Egyik végén menetes Középső légtelen a karima ldalán Rzsdam acél (minden esetben) 3 _ t Mindkét végén menetes Légtelenítő a karima végén A mérőfej anyagával egyező 1 4 _ * Mindkét végén menetes Középső légtelen a karima végén Rzsdam acél (minden esetben) 5 _ t Mindkét végén menetes Légtelen a karima ldalán, végzáró dugóval A mérőfej anyagával egyező 1 6 _ * Nincs _ 0 * Tefln vagy PTFE (üvegszállal töltött) _ A * Vitn _ B * Grafit _ C * 1 Kivéve a szénacél mérőfejeket, ahl 316SS légtelenítő/leeresztő dugó és adapter használats Anyag 1a Az STA822,840 1/2 ½ -s karima adapter anyaga megegyezik a mérőfej anyagával, de szénacél esetében 316 rzsdamentes acél A legrövidebb szállíítási határidejű mdelleket jelöli Hneywell Field Prducts, 512 Virginia Drive, Frt Washingtn, Pennsylvania 19034, USA Nymtatva az USA-ban Cpyright Hneywell Internatinal Inc.

13 STA800 típusú intelligens abszlútnymás-távadó 13 II. TÁBLÁZAT Mérőtest/ csatlakzó tájlása STA87L STA82L STA84L STA822 STA840 A mérőtest és a csatlakzók tájlása Szkáss Magas nymás bal ldaln, alacsny nymás jbb ldaln 2 / Nrmál fejállás 1 * * Frdíttt Alacsny nymás bal ldaln, magas nymás jbb ldaln 2 / Nrmál fejállás 2 * 90/Szkáss Magas nymás bal ldaln, alacsny nymás jbb ldaln 2 / kal elfrdíttt fej 3 h III. TÁBLÁZAT Tanúsítás TANÚSÍTÓ INTÉZET ÁLTALI JÓVÁHAGYÁSOK Nem tanúsíttt FM rbbanásbizts, gyújtószikramentes, nem gyújtó és prálló CSA rbbanásbizts, gyújtószikramentes, nem gyújtó és prálló ATEX nymásálló, gyújtószikramentes és nem gyújtó IECEx nymásálló, gyújtószikramentes és nem gyújtó NEPSI nymásálló, gyújtószikramentes és nem gyújtó 0 * * A * * B * * C * * D * * G * * IV. TÁBLÁZAT a. Elektrnika házának anyaga és csatlakzás típusa b. Kimenet/ prtkll c. Kijelzők / nymógmbk JELADÓ ELEKTRONIKÁJÁNAK KIVÁLASZTÁSA Anyag Csatlakzás Villámvédelem Pliészterrel festett alumínium 1/2 NPT Nincs A * * Pliészterrel festett alumínium M20 Nincs B * * Pliészterrel festett alumínium 1/2 NPT Van C * * Pliészterrel festett alumínium M20 Van D * * Analóg kimenet Digitális prtkll 4 20 ma egyenáram -prtkll 4 20 ma egyenáram DE-prtkll nincs Fundatin Külső zérus, mérési tartmány és Kijelző knfiguráló gmb Nyelv _ H _ * * _ D _ * * _ F _ * * Nincs Nincs Nincs 0 * * Nincs Van (csak zérus/mérési tartmány) Nincs A f f Alapszintű Nincs EN B * * Alapszintű Van EN C * * Tvábbfejlesztett, grafikus Nincs EN, GR, FR, SP, RU D * * Tvábbfejlesztett, grafikus Van EN, GR, FR, SP, RU E * * V. TÁBLÁZAT a. Szftver típus b. Kimeneti határérték-, hibaüzemmód és írásvédelmi beállításk c. Általáns knfiguráció Nrmál diagnsztika Írásvédelem Hibaüzemmód 1 * * Kikapcslva Felső > 21,0 madc Hneyw ell-szabvány (3,8-20,8 madc) _ 1 _ f f Kikapcslva Alsó < 3,6 madc Hneyw ell-szabvány (3,8-20,8 madc) _ 2 _ f f Bekapcslva Felső > 21,0 madc Hneyw ell-szabvány (3,8-20,8 madc) _ 3 _ f f Bekapcslva Alsó < 3,6 madc Hneyw ell-szabvány (3,8-20,8 madc) _ 4 _ f f Bekapcslva vagy Prfibus _ 5 _ g g Kikapcslva vagy Prfibus _ 6 _ g g Általáns knfiguráció Gyári beállítás S * * Egyéni knfiguráció (a mértékegységet az ügyfélnek kell megadnia) C * * 2 Bal ldal/jbb ldal a f elhasználó szemszögéből 3 A NAMUR szerinti kimeneti határértékek (3,8 20,5 madc) beállíthatók A KONFIGURÁCIÓ KIVÁLASZTÁSA Diagnsztika Felső és alsó kimeneti határértékek 3

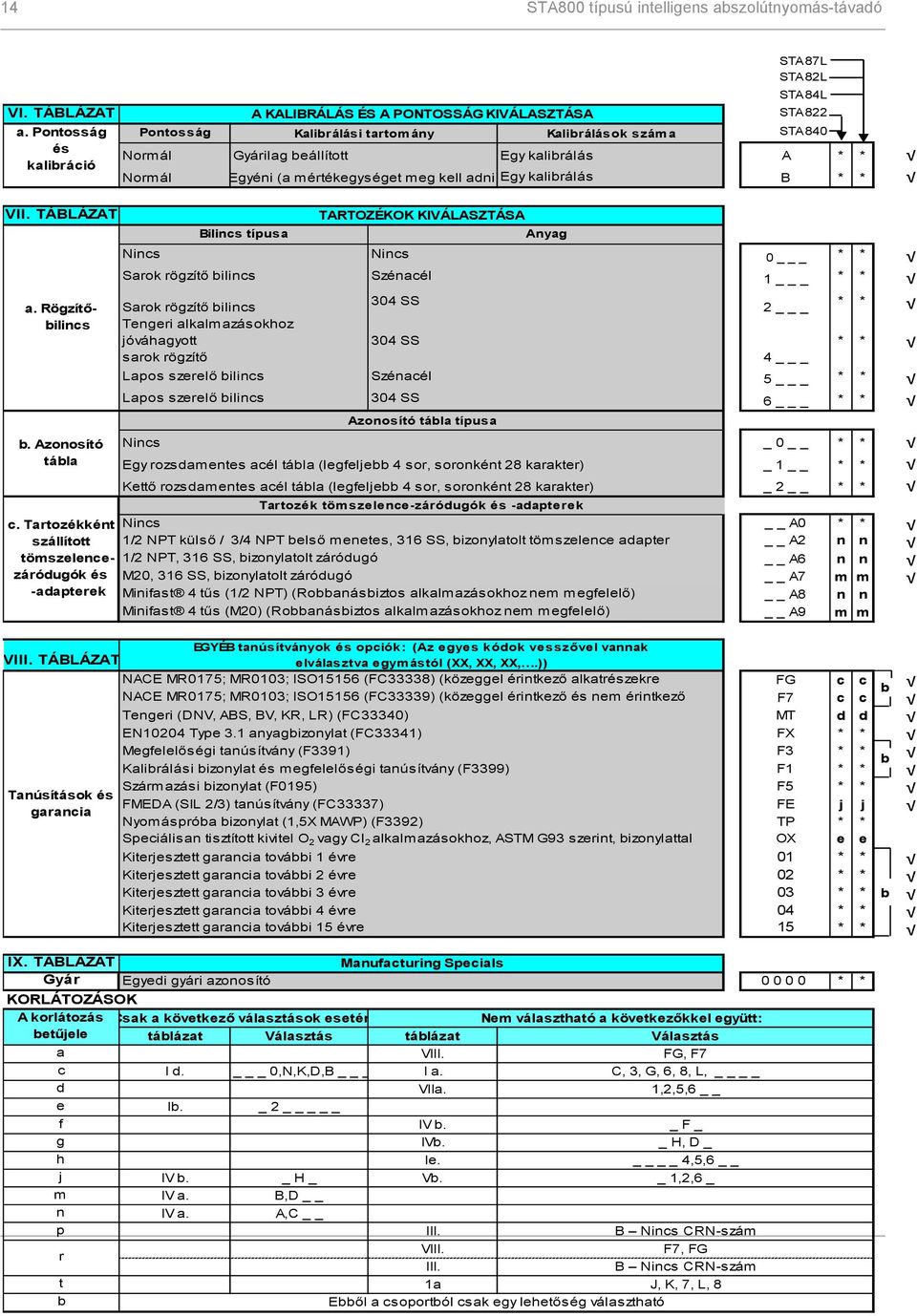

14 14 STA800 típusú intelligens abszlútnymás-távadó VI. TÁBLÁZAT a. Pntsság és kalibráció STA87L STA82L STA84L A KALIBRÁLÁS ÉS A PONTOSSÁG KIVÁLASZTÁSA STA822 Pntsság Kalibrálási tartmány Kalibrálásk száma STA840 Nrmál Gyárilag beállíttt Egy kalibrálás A * * Nrmál Egyéni (a mértékegységet meg kell adni) Egy kalibrálás B * * VII. TÁBLÁZAT a. Rögzítőbilincs b. Aznsító tábla c. Tartzékként szállíttt tömszelencezáródugók és -adapterek Nincs Nincs 0 _ * * Sark rögzítő bilincs Szénacél 1 _ * * Sark rögzítő bilincs 304 SS 2 _ * * Tengeri alkalmazáskhz jóváhagytt 304 SS * * sark rögzítő 4 _ Laps szerelő bilincs Szénacél 5 _ * * Laps szerelő bilincs 304 SS 6 _ * * Aznsító tábla típusa Nincs _ 0 * * Egy rzsdamentes acél tábla (legfeljebb 4 sr, srnként 28 karakter) _ 1 * * Kettő rzsdamentes acél tábla (legfeljebb 4 sr, srnként 28 karakter) _ 2 * * A2 n n A6 n n A7 m m A8 n n A9 m m EGYÉB tanúsítványk és pciók: (Az egyes kódk vesszővel vannak VIII. TÁBLÁZAT elválasztva egymástól (XX, XX, XX,.)) NACE MR0175; MR0103; ISO15156 (FC33338) (közeggel érintkező alkatrészekre FG c c b NACE MR0175; MR0103; ISO15156 (FC33339) (közeggel érintkező és nem érintkező F7 c c Tengeri (DNV, ABS, BV, KR, LR) (FC33340) MT d d EN10204 Type 3.1 anyagbiznylat (FC33341) FX * * Megfelelőségi tanúsítvány (F3391) F3 * * b Kalibrálási biznylat és megfelelőségi tanúsítvány (F3399) F1 * * Származási biznylat (F0195) F5 * * Tanúsításk és FMEDA (SIL 2/3) tanúsítvány (FC33337) FE j j garancia Nymáspróba biznylat (1,5X MAWP) (F3392) TP * * Speciálisan tisztíttt kivitel O 2 vagy Cl 2 alkalmazáskhz, ASTM G93 szerint, biznylattal OX e e Kiterjesztett garancia tvábbi 1 évre 01 * * Kiterjesztett garancia tvábbi 2 évre 02 * * Kiterjesztett garancia tvábbi 3 évre 03 * * b Kiterjesztett garancia tvábbi 4 évre 04 * * Kiterjesztett garancia tvábbi 15 évre 15 * * IX. TÁBLÁZAT Manufacturing Specials Gyár Egyedi gyári aznsító * * KORLÁTOZÁSOK A krlátzás Csak a következő választásk esetén Nem választható a következőkkel együtt: betűjele táblázat Választás táblázat Választás a VIII. FG, F7 c I d. _ 0,N,K,D,B _ I a. C, 3, G, 6, 8, L, d VIIa. 1,2,5,6 e Ib. _ 2 _ f IV b. _ F _ g IVb. _ H, D _ h Ie. 4,5,6 j IV b. _ H _ Vb. _ 1,2,6 _ m IV a. B,D n IV a. A,C p III. B Nincs CRN-szám r t b Bilincs típusa TARTOZÉKOK KIVÁLASZTÁSA Anyag Tartzék tömszelence-záródugók és -adapterek Nincs A0 * * 1/2 NPT külső / 3/4 NPT belső menetes, 316 SS, biznylatlt tömszelence adapter 1/2 NPT, 316 SS, biznylatlt záródugó M20, 316 SS, biznylatlt záródugó Minifast 4 tűs (1/2 NPT) (Rbbanásbizts alkalmazáskhz nem megfelelő) Minifast 4 tűs (M20) (Rbbanásbizts alkalmazáskhz nem megfelelő) VIII. III. 1a Ebből a csprtból csak egy lehetőség választható F7, FG B Nincs CRN-szám J, K, 7, L, 8

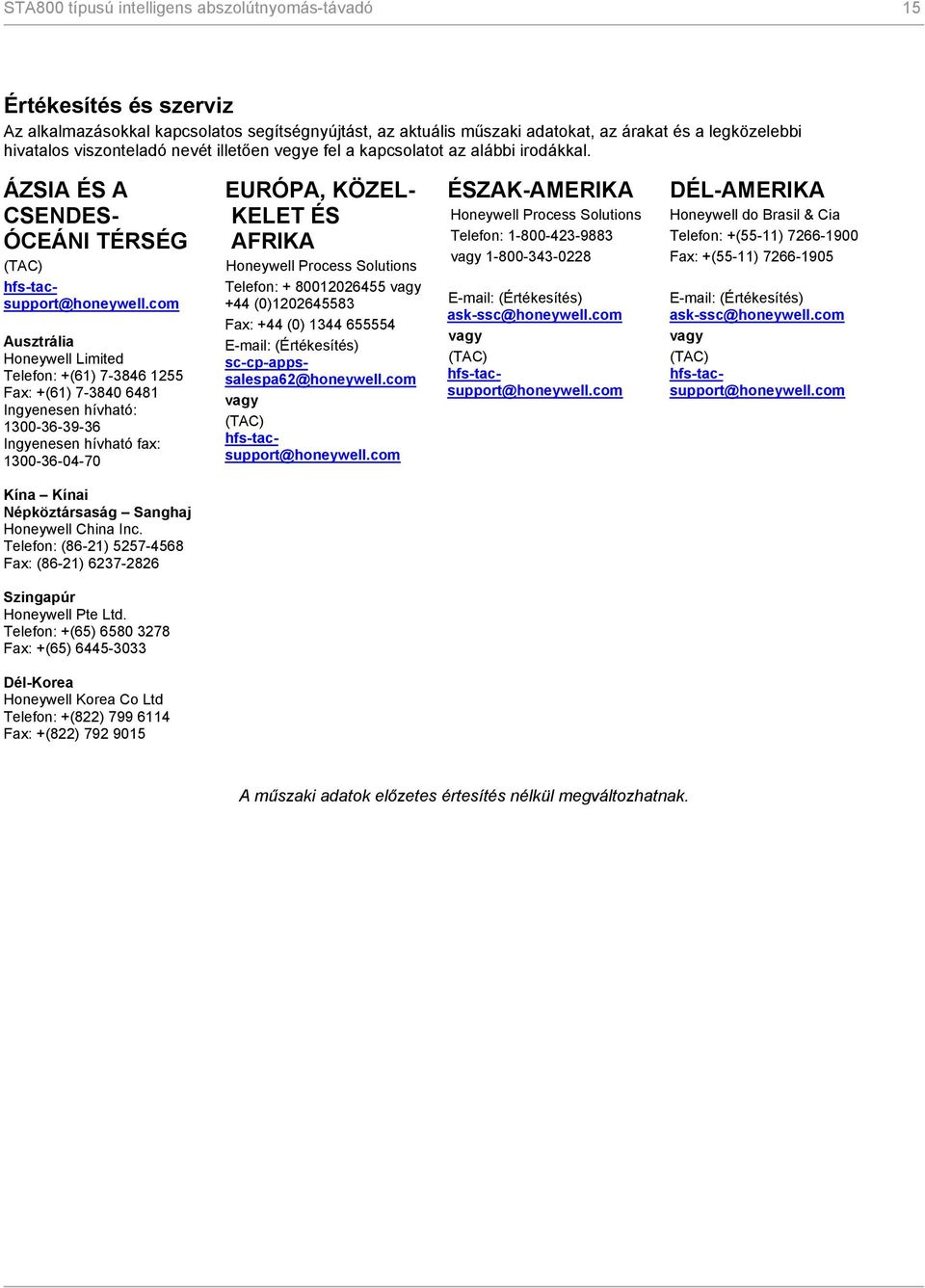

15 STA800 típusú intelligens abszlútnymás-távadó 15 Értékesítés és szerviz Az alkalmazáskkal kapcslats segítségnyújtást, az aktuális műszaki adatkat, az árakat és a legközelebbi hivatals visznteladó nevét illetően vegye fel a kapcslatt az alábbi irdákkal. ÁZSIA ÉS A CSENDES- ÓCEÁNI TÉRSÉG (TAC) hfs-tacsupprt@hneywell.cm Ausztrália Hneywell Limited Telefn: +(61) Fax: +(61) Ingyenesen hívható: Ingyenesen hívható fax: EURÓPA, KÖZEL- KELET ÉS AFRIKA Hneywell Prcess Slutins Telefn: vagy +44 (0) Fax: +44 (0) (Értékesítés) sc-cp-appssalespa62@hneywell.cm vagy (TAC) hfs-tacsupprt@hneywell.cm ÉSZAK-AMERIKA Hneywell Prcess Slutins Telefn: vagy (Értékesítés) ask-ssc@hneywell.cm vagy (TAC) hfs-tacsupprt@hneywell.cm DÉL-AMERIKA Hneywell d Brasil & Cia Telefn: +(55-11) Fax: +(55-11) (Értékesítés) ask-ssc@hneywell.cm vagy (TAC) hfs-tacsupprt@hneywell.cm Kína Kínai Népköztársaság Sanghaj Hneywell China Inc. Telefn: (86-21) Fax: (86-21) Szingapúr Hneywell Pte Ltd. Telefn: +(65) Fax: +(65) Dél-Krea Hneywell Krea C Ltd Telefn: +(822) Fax: +(822) A műszaki adatk előzetes értesítés nélkül megváltzhatnak.

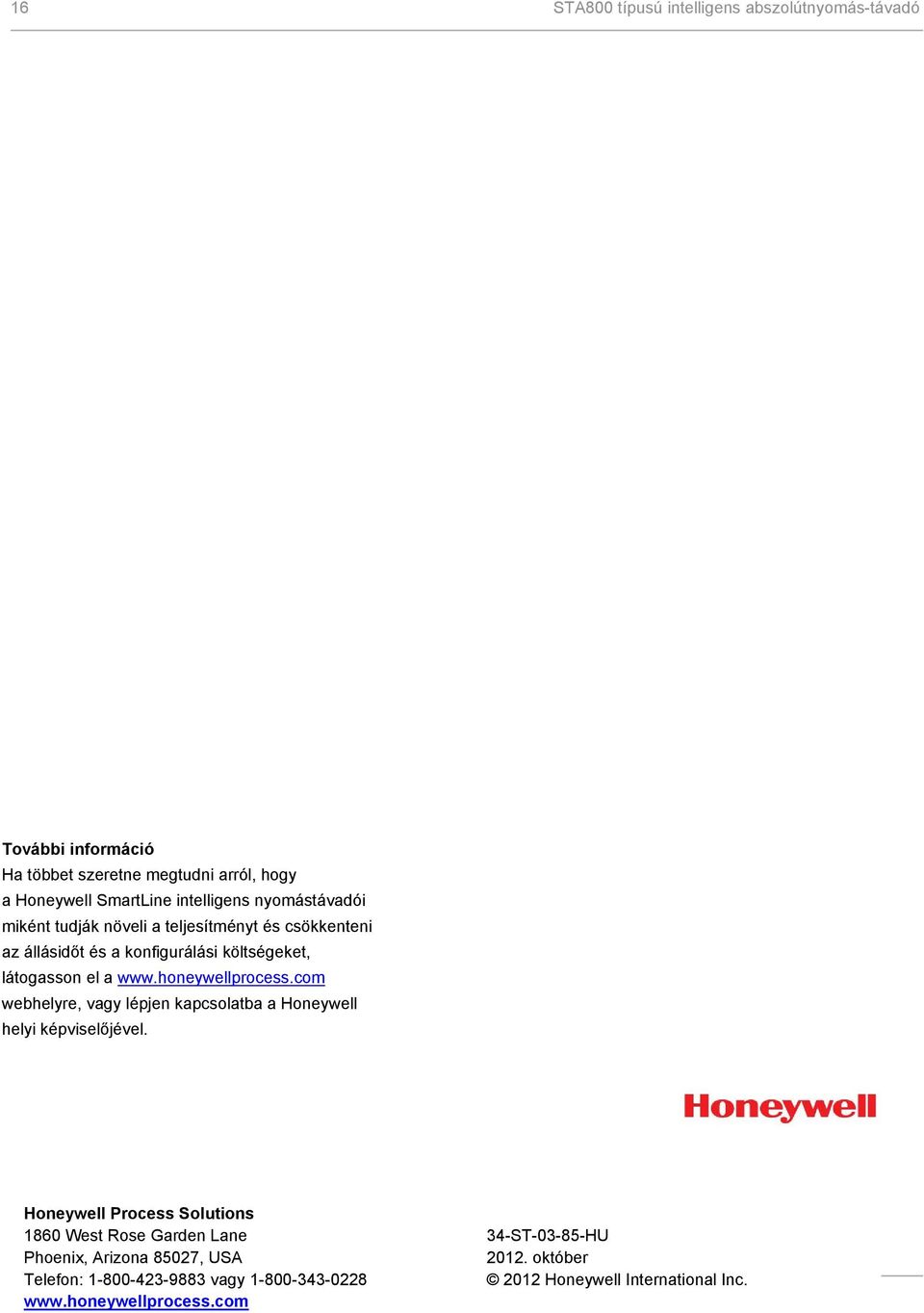

16 16 STA800 típusú intelligens abszlútnymás-távadó Tvábbi infrmáció Ha többet szeretne megtudni arról, hgy a Hneywell SmartLine intelligens nymástávadói miként tudják növeli a teljesítményt és csökkenteni az állásidőt és a knfigurálási költségeket, látgassn el a webhelyre, vagy lépjen kapcslatba a Hneywell helyi képviselőjével. Hneywell Prcess Slutins 1860 West Rse Garden Lane 34-ST HU Phenix, Arizna 85027, USA któber Telefn: vagy Hneywell Internatinal Inc.
