HV-Mini kézi videónagyító

Átírás

1 HV-Mini kézi videónagyító Használatiútmutató Alko-Soft Szolgáltató Bt.Web: +36(30) Oldal 1 / 11

2 Tartalomjegyzék ELSZÓ...3 I. A KÉSZÜLÉK KEZELSZERVEI, FIZIKAI MEGJELENÉS...5 I. 1. Képerny...5 I. 2. Be/kikapcsoló gomb...5 I. 3. Képfagyasztás/ képforgatás nyomógomb...5 I. 4. nagyítás/kicsinyítés gombok...5 I. 5. Színmód váltás...6 I. 6. Mködést, töltést jelz LED...6 I. 7. Tölt aljzat...6 I. 8. TV csatlakozó aljzat...6 I. 9. Csuklópánt csatlakozás...6 I. 10. Kamera, és LED világítás...6 I. 11 Akkumulátortartó...6 II. ÜZEMELTETÉS...7 II. 1. Üzembe helyezés...7 II. 2. A videónagyító be/kikapcsolása...7 II. 3. Olvasás...7 II. 4. Nagyítás/kicsinyítés...8 II. 5. Színmód váltás...8 II. 6. Fényer módosítás...9 II. 7. Képfagyasztás funkció...9 II. 8. Képforgatási funkció...9 II. 9. TV csatlakoztatás...9 II. 10. Hord táska II. 11. Akkumulátor töltése II. 12. Tisztítás III. TECHNIKAI ADATOK Oldal 2 / 11

3 Jelen kézikönyv tartalma minden elzetes bejelentés nélkül megváltozhat. A Vinvision Technology Co., Limited. fenntartja magának a fordítás jogát. A Magyar kézikönyvet készítette, szerkesztette az Alko-soft Bt december. ELSZÓ Köszönjük, hogy a Vinvision Technology Co., Limited termékét választotta. Annak érdekében, hogy készülékébl a legtöbbet kihozhassa, figyelmesen olvassa el ezen kézikönyvet. A doboz tartalma: HV-Mini kézi videó nagyító USB tölt kábel USB töltfej TV csatlakozó kábel Akkumulátor Levehet állvány Csuklópánt Tisztító kend Kényelmes hord táska Használati utasítás Gyors, és hatékony olvasást tesz lehetvé a készülék a nyomtatott, kézzel írott anyagok sokaságában. Bárhol van, vegye el, könnyedén kapcsolja be, és már olvashatja is az eddig csak nehézkesen látható leveleket, étlapot, nyomtatványt, bevásárló listát, stb. A HV-Mini videónagyító egy továbbfejlesztett készülék, mely az eldjéhez képest több Szin módot ad az olvasás élményéhez, valamint gördülékenyebbé teszi az olvasás folyamatát. Rendelkezik egy összecsukható állvánnyal, mely segítségével rugalmasabb olvasást tesz lehetvé A 3.5 kijelz élesebb képélményt nyújt az eldjéhez képest. A készülék fbb funkciói Képfagyasztási funkció A nagyítási szint 2-32X érték között állítható Oldal 3 / 11

4 3.5 hüvelykes nagyfelbontású TFT LCD-kijelz 15 különböz mködési üzemmód (kontraszt módok) TV csatlakozási lehetség Az akku számítógépen, USB-porton keresztül is tölthet 3 óra folyamatos használat, óra töltési id Kellemes használatot biztosító, jól tapintható gombok Képmegfordítási funkció 5 fokozatú fényer állítási lehetség Takarékos üzemmód Utolsó beállítás megtartása Felelsségvállalási nyilatkozat A készüléket rendeltetésszeren használja, és tartsa biztonságos helyen. A helytelen használat következtében keletkezett károkért a gyártó nem vállal semmiféle felelsséget. A gyártó nem vállal továbbá felelsséget abban az esetben sem, ha a felhasználót egy harmadik fél általi javíttatás miatt éri kár. Ne használjon más hálózati töltt, mert az a készülék meghibásodásához vezethet. Egyéb információk A készülék nem vízálló, ezért védje a víztl. A készülék alján lév Led lámpa ers fényt ad ki. Kérjük, ne nézze hosszabb ideig a Led világítást, mert az a szem károsodásához is vezethet. A készüléket rendes hmérsékleti körülmények között használja. Ne tegye ki túl meleg, és hideg hatásoknak. Ne próbálja meg javítani. A készülék nem tartalmaz olyan alkatrészt, melyet a felhasználó javítani képes. A helytelen javítás a garancia elvesztésével jár. Oldal 4 / 11

5 I.KÉSZÜLÉKKEZELSZERVEI,FIZIKAI MEGJELENÉS Helyezze a készüléket az asztalra úgy, hogy a képernyje legyen felfelé, és s képernyl jobbra helyezkedjenek el a kezelgombok. I.1.Képerny A készülék egy 3.5 nagyságú TFT képernyvel rendelkezik. A képerny tisztítását a dobozban található tisztítókendvel hajtsa végre. Amennyiben olyan szennyezdés éri, mely a száraz tisztítással nem takarítható le, akkor kikapcsolt állapotban enyhén nedves kendvel tisztítsa. I.2.Be/kikapcsológomb A készülék fels peremének bal oldalán helyezkedik el a ki/bekapcsoló gomb. Bekapcsoláshoz tartsa 3 másodpercig benyomva a gombot. A készülék bekapcsolását egy hangjelzés kíséri. Kikapcsolni szintén 3 másodperces nyomva tartás után tudja, mely után egy másik féle hangjelzést hall. A Ki/bekapcsoló gombnak mködés közben más funkciója is van. rövid megnyomásokkal tudja a készülék fényerejét változtatni. 5 léptékben lehet növelni a fényert. I.3.Képfagyasztás/képforgatásnyomógomb A készülék bal oldalán középen helyezkedik el a képfagyasztási funkció, valamint a képforgatási funkció. Mködés közben nyomja meg röviden, ha az aktuális képet szeretné lefotózni. Újbóli megnyomásig így az utolsó kép látható a képernyn. A fotózást, és a feloldást is egy-egy hangjelzés kíséri. Nyomja meg a gombot 3 másodpercig, és elforgatja a képet. Így ellentétes irányba fog tudni olvasni. Újbóli 3 másodperces nyomás után visszaáll a kép az eredeti helyzetbe. A forgatást, és a visszaállítást egy-egy hangjelzés kíséri. I.4.nagyítás/kicsinyítésgombok A képerny jobb oldalán helyezkedik el a nagyító/kicsinyít gomb. A három nagy gomb közül a legfels a nagyításért felel, míg a középs a kicsinyítésért. Egyszeri megnyomásra 1 szintet növekszik, vagy csökken a nagyítás. A gombnyomásokat hangjelzés kíséri. 2 32x nagyítási fok között tudunk ugrálni. A nagyítás mértékét a képerny bal fels sarkában is kiírja a készülék. Oldal 5 / 11

6 I.5.Színmódváltás A kicsinyítés gomb alatt helyezkedik el a színmód váltására szolgáló nyomógomb. Minden egyes megnyomásra váltja a megjelenítési színt. 15 színmód érhet el. I.6.ködést,töltéstjelzLED A nagyítás gomb felett helyezkedik el a mködést jelz Led. Amennyiben csatlakoztatjuk a töltre a készüléket, a LED élesebben világít. I.7.Töltaljzat A készülék töltését a tartozékként található USB tölt kábel segítségével tudja megtenni. A bal oldalának fels részén helyezkedik el a tölt aljzat. I.8.TVcsatlakozóaljzat A készülék bal oldalsó peremének alján helyezkedik el a TV csatlakozó aljzat. Segítségével a HV-Mini készülékét tudja a TV készülék RCA aljzatához csatlakoztatni, és a TV képernyn nézni a nagyított felületet. I.9.Csuklópántcsatlakozás A készülék jobb alsó sarkán lógó tartóra pattintható fel a tartozékként található csuklópánt. I.10.Kamera,ésLEDvilágítás A HV-Mini alján bal oldalt helyezkedik el fent, valamint lent a két megvilágítást segít LED lámpa. A két lámpa között található a kamera egység. Kérjük, csak kikapcsolt állapotban tisztítsa a mellékelt tisztítókend segítségével. I.11Akkumulátortartó A készülék alján jobb oldalt található az akkumulátortartó. A készülék cserélhet Lítium akkumulátorral rendelkezik. Oldal 6 / 11

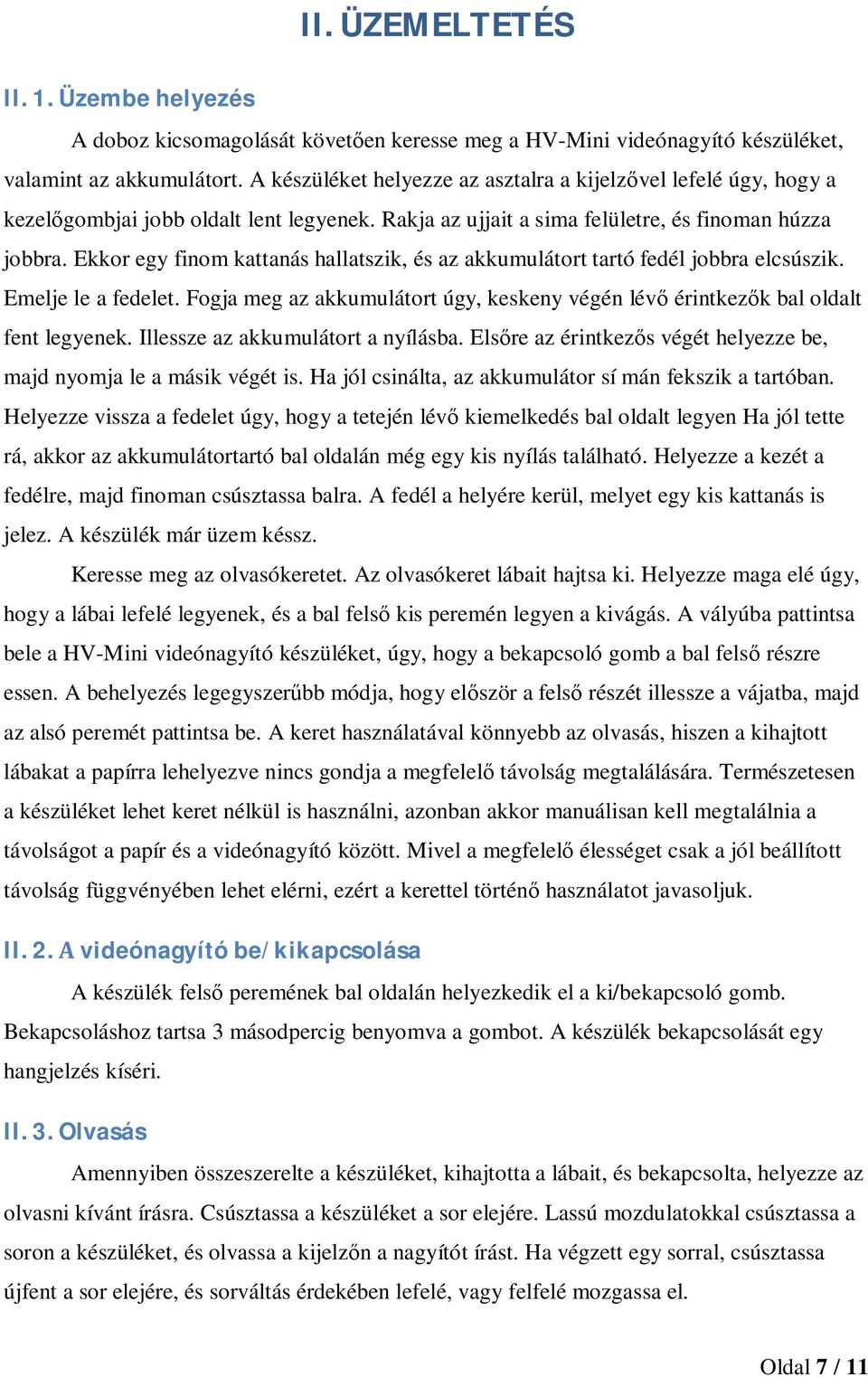

7 II.ÜZEMELTETÉS II.1.Üzembehelyezés A doboz kicsomagolását követen keresse meg a HV-Mini videónagyító készüléket, valamint az akkumulátort. A készüléket helyezze az asztalra a kijelzvel lefelé úgy, hogy a kezelgombjai jobb oldalt lent legyenek. Rakja az ujjait a sima felületre, és finoman húzza jobbra. Ekkor egy finom kattanás hallatszik, és az akkumulátort tartó fedél jobbra elcsúszik. Emelje le a fedelet. Fogja meg az akkumulátort úgy, keskeny végén lév érintkezk bal oldalt fent legyenek. Illessze az akkumulátort a nyílásba. Elsre az érintkezs végét helyezze be, majd nyomja le a másik végét is. Ha jól csinálta, az akkumulátor sí mán fekszik a tartóban. Helyezze vissza a fedelet úgy, hogy a tetején lév kiemelkedés bal oldalt legyen Ha jól tette rá, akkor az akkumulátortartó bal oldalán még egy kis nyílás található. Helyezze a kezét a fedélre, majd finoman csúsztassa balra. A fedél a helyére kerül, melyet egy kis kattanás is jelez. A készülék már üzem késsz. Keresse meg az olvasókeretet. Az olvasókeret lábait hajtsa ki. Helyezze maga elé úgy, hogy a lábai lefelé legyenek, és a bal fels kis peremén legyen a kivágás. A vályúba pattintsa bele a HV-Mini videónagyító készüléket, úgy, hogy a bekapcsoló gomb a bal fels részre essen. A behelyezés legegyszerbb módja, hogy elször a fels részét illessze a vájatba, majd az alsó peremét pattintsa be. A keret használatával könnyebb az olvasás, hiszen a kihajtott lábakat a papírra lehelyezve nincs gondja a megfelel távolság megtalálására. Természetesen a készüléket lehet keret nélkül is használni, azonban akkor manuálisan kell megtalálnia a távolságot a papír és a videónagyító között. Mivel a megfelel élességet csak a jól beállított távolság függvényében lehet elérni, ezért a kerettel történ használatot javasoljuk. II.2.videónagyítóbe/kikapcsolása A készülék fels peremének bal oldalán helyezkedik el a ki/bekapcsoló gomb. Bekapcsoláshoz tartsa 3 másodpercig benyomva a gombot. A készülék bekapcsolását egy hangjelzés kíséri. II.3.Olvasás Amennyiben összeszerelte a készüléket, kihajtotta a lábait, és bekapcsolta, helyezze az olvasni kívánt írásra. Csúsztassa a készüléket a sor elejére. Lassú mozdulatokkal csúsztassa a soron a készüléket, és olvassa a kijelzn a nagyítót írást. Ha végzett egy sorral, csúsztassa újfent a sor elejére, és sorváltás érdekében lefelé, vagy felfelé mozgassa el. Oldal 7 / 11

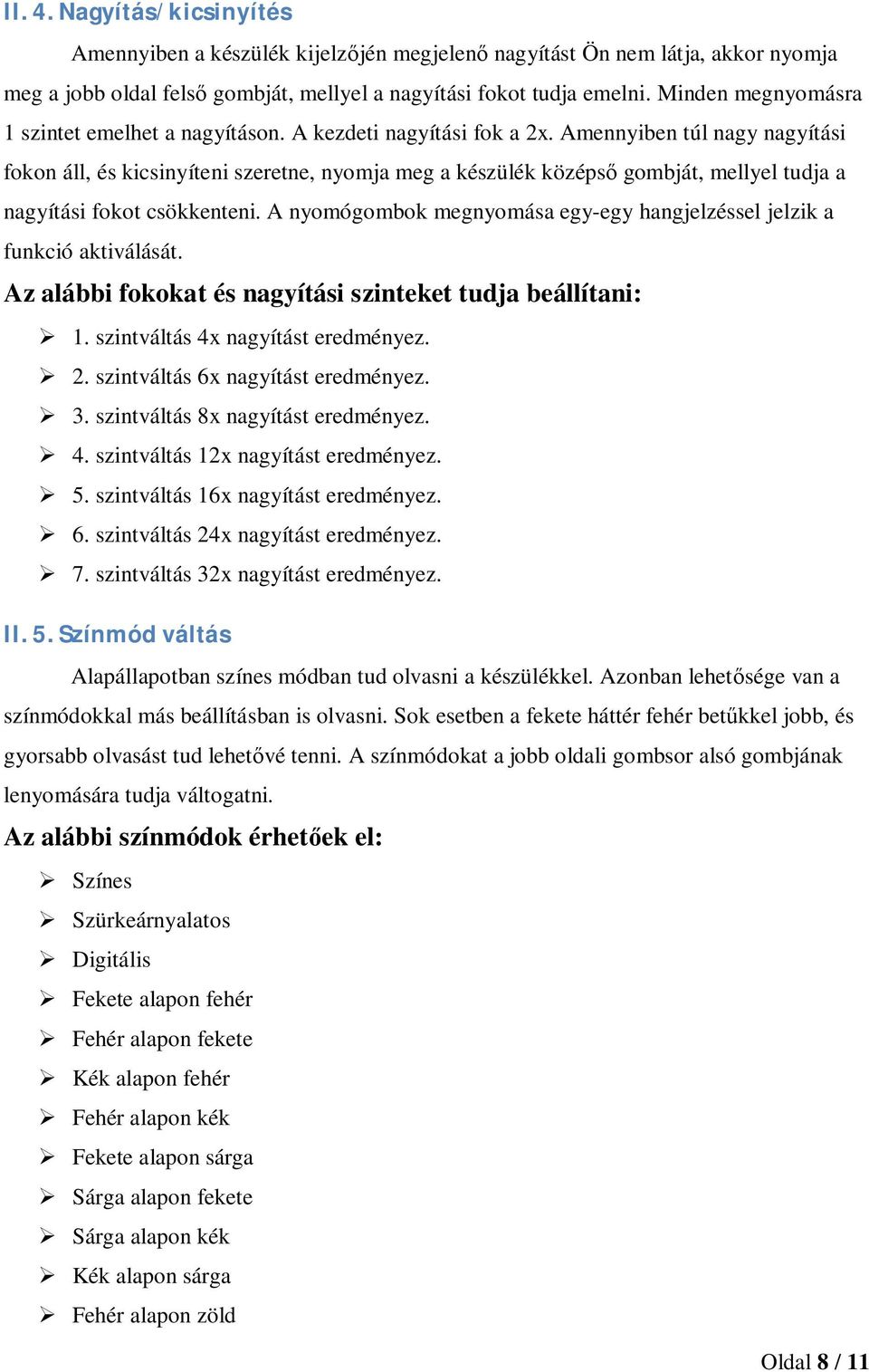

8 II.4.Nagyítás/kicsinyítés Amennyiben a készülék kijelzjén megjelen nagyítást Ön nem látja, akkor nyomja meg a jobb oldal fels gombját, mellyel a nagyítási fokot tudja emelni. Minden megnyomásra 1 szintet emelhet a nagyításon. A kezdeti nagyítási fok a 2x. Amennyiben túl nagy nagyítási fokon áll, és kicsinyíteni szeretne, nyomja meg a készülék középs gombját, mellyel tudja a nagyítási fokot csökkenteni. A nyomógombok megnyomása egy-egy hangjelzéssel jelzik a funkció aktiválását. Az alábbi fokokat és nagyítási szinteket tudja beállítani: 1. szintváltás 4x nagyítást eredményez. 2. szintváltás 6x nagyítást eredményez. 3. szintváltás 8x nagyítást eredményez. 4. szintváltás 12x nagyítást eredményez. 5. szintváltás 16x nagyítást eredményez. 6. szintváltás 24x nagyítást eredményez. 7. szintváltás 32x nagyítást eredményez. II.5.Színmódváltás Alapállapotban színes módban tud olvasni a készülékkel. Azonban lehetsége van a színmódokkal más beállításban is olvasni. Sok esetben a fekete háttér fehér betkkel jobb, és gyorsabb olvasást tud lehetvé tenni. A színmódokat a jobb oldali gombsor alsó gombjának lenyomására tudja váltogatni. Az alábbi színmódok érhetek el: Színes Szürkeárnyalatos Digitális Fekete alapon fehér Fehér alapon fekete Kék alapon fehér Fehér alapon kék Fekete alapon sárga Sárga alapon fekete Sárga alapon kék Kék alapon sárga Fehér alapon zöld Oldal 8 / 11

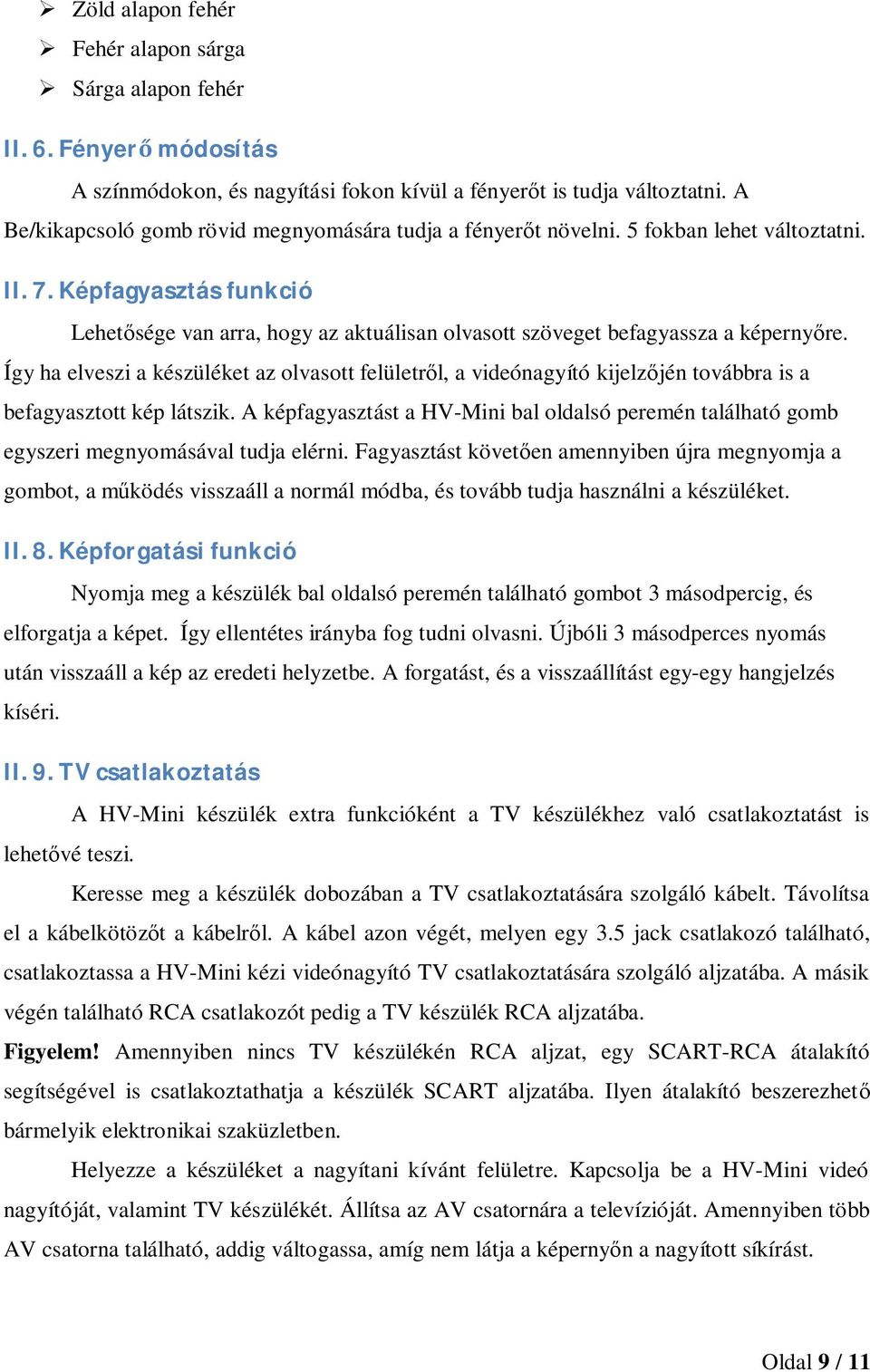

9 Zöld alapon fehér Fehér alapon sárga Sárga alapon fehér II.6.Fényermódosítás A színmódokon, és nagyítási fokon kívül a fényert is tudja változtatni. A Be/kikapcsoló gomb rövid megnyomására tudja a fényert növelni. 5 fokban lehet változtatni. II.7.Képfagyasztásfunkció Lehetsége van arra, hogy az aktuálisan olvasott szöveget befagyassza a képernyre. Így ha elveszi a készüléket az olvasott felületrl, a videónagyító kijelzjén továbbra is a befagyasztott kép látszik. A képfagyasztást a HV-Mini bal oldalsó peremén található gomb egyszeri megnyomásával tudja elérni. Fagyasztást követen amennyiben újra megnyomja a gombot, a mködés visszaáll a normál módba, és tovább tudja használni a készüléket. II.8.Képforgatásifunkció Nyomja meg a készülék bal oldalsó peremén található gombot 3 másodpercig, és elforgatja a képet. Így ellentétes irányba fog tudni olvasni. Újbóli 3 másodperces nyomás után visszaáll a kép az eredeti helyzetbe. A forgatást, és a visszaállítást egy-egy hangjelzés kíséri. II.9.TVcsatlakoztatás A HV-Mini készülék extra funkcióként a TV készülékhez való csatlakoztatást is lehetvé teszi. Keresse meg a készülék dobozában a TV csatlakoztatására szolgáló kábelt. Távolítsa el a kábelkötözt a kábelrl. A kábel azon végét, melyen egy 3.5 jack csatlakozó található, csatlakoztassa a HV-Mini kézi videónagyító TV csatlakoztatására szolgáló aljzatába. A másik végén található RCA csatlakozót pedig a TV készülék RCA aljzatába. Figyelem! Amennyiben nincs TV készülékén RCA aljzat, egy SCART-RCA átalakító segítségével is csatlakoztathatja a készülék SCART aljzatába. Ilyen átalakító beszerezhet bármelyik elektronikai szaküzletben. Helyezze a készüléket a nagyítani kívánt felületre. Kapcsolja be a HV-Mini videó nagyítóját, valamint TV készülékét. Állítsa az AV csatornára a televízióját. Amennyiben több AV csatorna található, addig váltogassa, amíg nem látja a képernyn a nagyított síkírást. Oldal 9 / 11

10 Figyelem! A TV készülékhez történt csatlakozás közben a HV-Mini kijelzjén nem látszik a nagyított síkírás. II.10.Hordtáska A csomag tartalma egy hord táska. Amennyiben szeretné magával vinni a készüléket, kérjük, a hord táskába helyezve tegye meg. Ezzel sok küls sérüléstl óvhatja meg a HV-Mini videó nagyítóját. II.11.Akkumulátortöltése Keresse meg a tölt kábelt. A vékonyabbik részét csatlakoztassa HV-Mini készüléke bal fels oldalán lév USB tölt nyílásába. A kábel másik végét csatlakoztathatja üzemben lév számítógéphez, vagy a csomagban lév USB töltfejhez. Amennyiben számítógéphez csatlakoztatta, a töltés hosszabb idt vesz igénybe. Amennyiben az USB töltfejhez csatlakoztatta, a töltfejet dugja be az elektromos hálózatba. Az elektromos hálózaton keresztüli töltés hamarabb feltölti az eszközt. Ebben az esetben a teljes töltési id óra. A töltési folyamatot a nagyításért felels nyomógomb felett található töltést jelz Led folyamatos világítása jelzi. A Led kikapcsolt állapotban is világít a töltés folyamata alatt. A készüléket töltés közben is használhatja. Kérjük, idnként merítse le az akkumulátort, a leghosszabb élettartam elérése érdekében. Amennyiben nem használja készülékét, az 3 perc után automatikusan kikapcsol. II.12.Tisztítás A csomag tartalmaz egy tisztító kendt. Kérjük, ezzel a kendvel tisztítsa a berendezés kijelzjét, kameráját, megvilágító lámpáit. Ne használjon tisztítószereket, mert azok a kijelz, kamera, megvilágító lámpa meghibásodásához vezethetnek. Amennyiben a száraz tisztítás nem vezet eredményre, használjon enyhén nedves tisztítókendt. Kizárólag kikapcsolt állapotban végezzen nedves tisztítást. Oldal 10 / 11

11 III.TECHNIKAIADATOK Nagyítás mértéke: 2x 32x Színmód: összesen 15 Képfagyasztási funkció Képforgatási funkció Képerny méret: 3.5" Kijelz felbontása: QVGA (320 * 240) Képerny típusa: TFT LCD Képerny fényereje: 250 cd/m2 Beépített akkumulátor: 3,7 V 1020 ma / H Folyamatos üzemid 3 óra Az akkumulátor töltési ideje: 2,5-3 óra Led lámpás megvilágítás Méretek: 111 (széles) x 74 (magas) x 19 (mély) mm Súly: 119g Hálózati adapter: USB port DC5V 500mA Oldal 11 / 11
