1 Lámpatestek anyagai Fémek acéllemez alapozó és fedő festés apró fémalkatrészek galvánbevonat (Cd 2005-től nem) acél öntvény tűzi horganyozás alumínium anódos oxidálás, polírozás (tükrök)

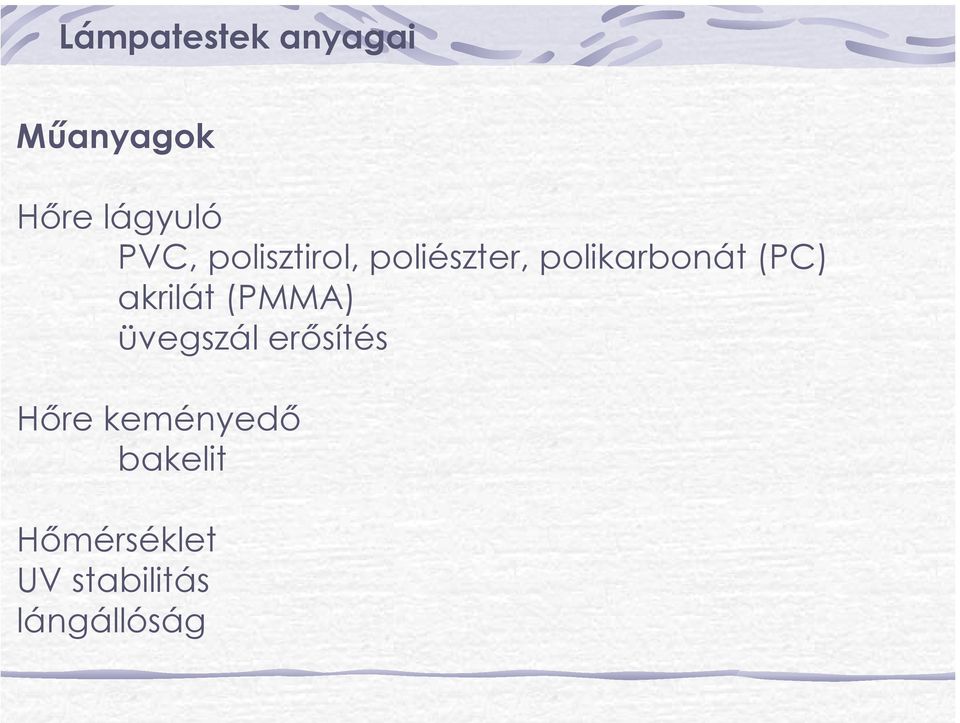

2 Lámpatestek anyagai Műanyagok Hőre lágyuló PVC, polisztirol, poliészter, polikarbonát (PC) akrilát (PMMA) üvegszál erősítés Hőre keményedő bakelit Hőmérséklet UV stabilitás lángállóság

3 Lámpatestek anyagai Műnyagok Károsító hatás Ok Következmény Nagy üzemi hőmérsékelet UV sugárzás Kémiai hatás Túlfeszültség Meleg környezet Helytelen szerelés Fényforrás Természetes UV sugárzás Lágyítók Helytelen tisztítás Deformáció Törékenység Elszíneződés Sárgulás Törékenység Repedés Szilárdság csökkenés

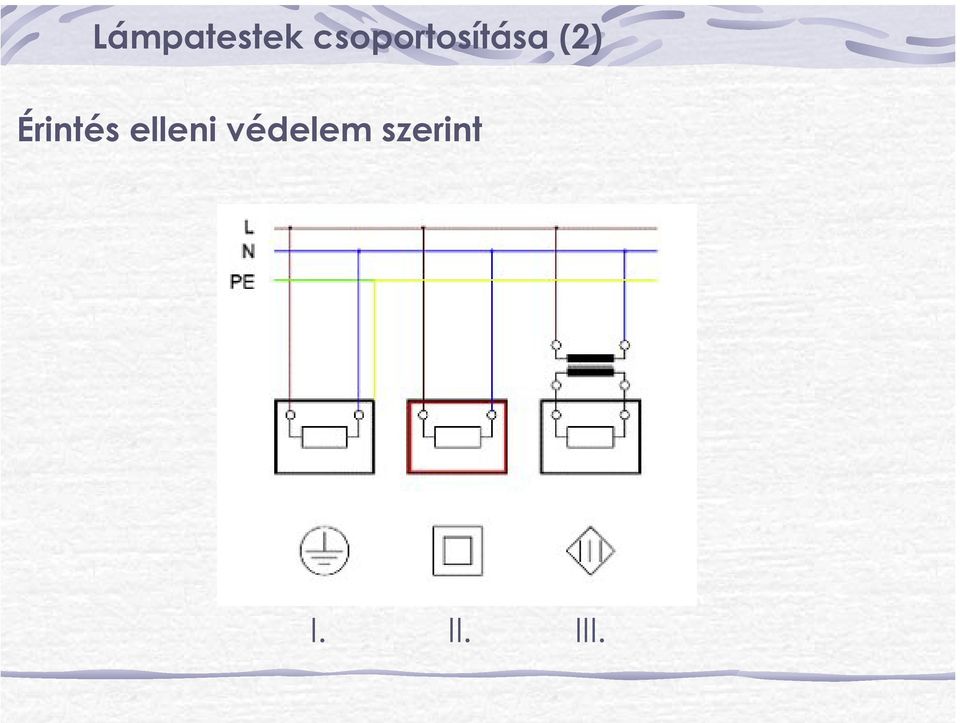

4 Lámpatestek csoportosítása (2) Érintés elleni védelem szerint I. II. III.

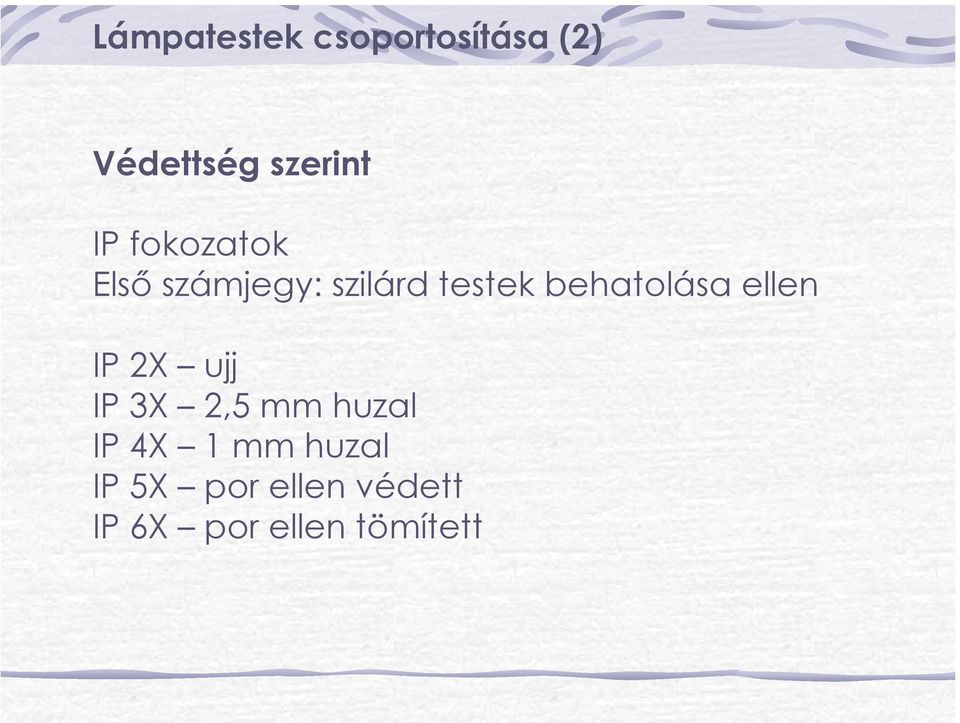

5 Lámpatestek csoportosítása (2) Védettség szerint IP fokozatok Első számjegy: szilárd testek behatolása ellen IP 2X ujj IP 3X 2,5 mm huzal IP 4X 1 mm huzal IP 5X por ellen védett IP 6X por ellen tömített

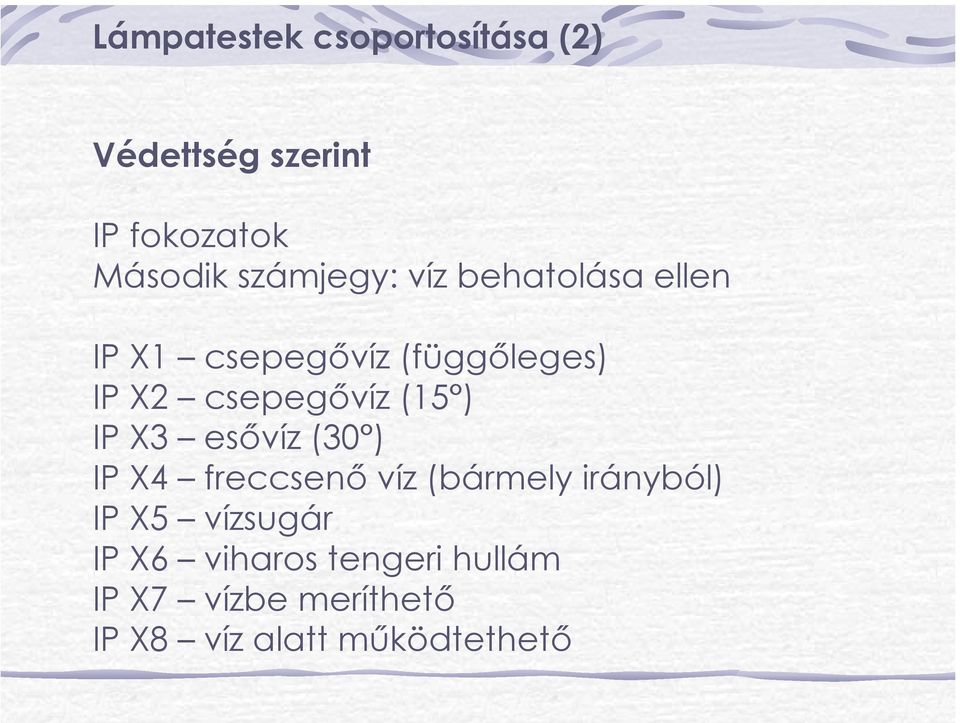

6 Lámpatestek csoportosítása (2) Védettség szerint IP fokozatok Második számjegy: víz behatolása ellen IP X1 csepegővíz (függőleges) IP X2 csepegővíz (15 ) IP X3 esővíz (30 ) IP X4 freccsenő víz (bármely irányból) IP X5 vízsugár IP X6 viharos tengeri hullám IP X7 vízbe meríthető IP X8 víz alatt működtethető

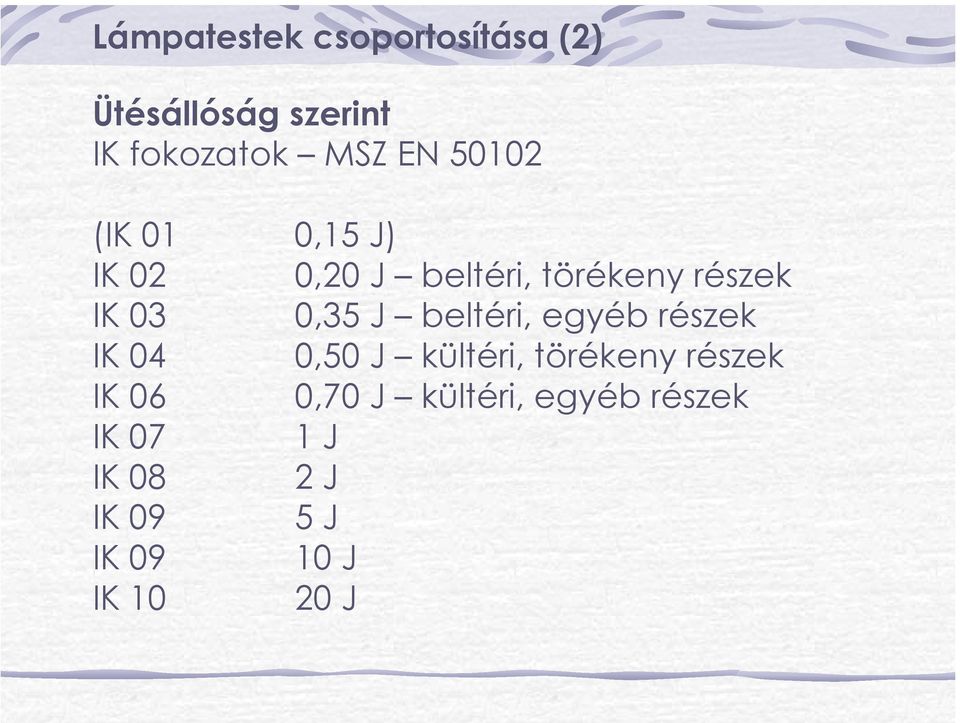

7 Lámpatestek csoportosítása (2) Ütésállóság szerint IK fokozatok MSZ EN (IK 01 0,15 J) IK 02 0,20 J beltéri, törékeny részek IK 03 0,35 J beltéri, egyéb részek IK 04 0,50 J kültéri, törékeny részek IK 06 0,70 J kültéri, egyéb részek IK 07 1 J IK 08 2 J IK 09 5 J IK J IK J

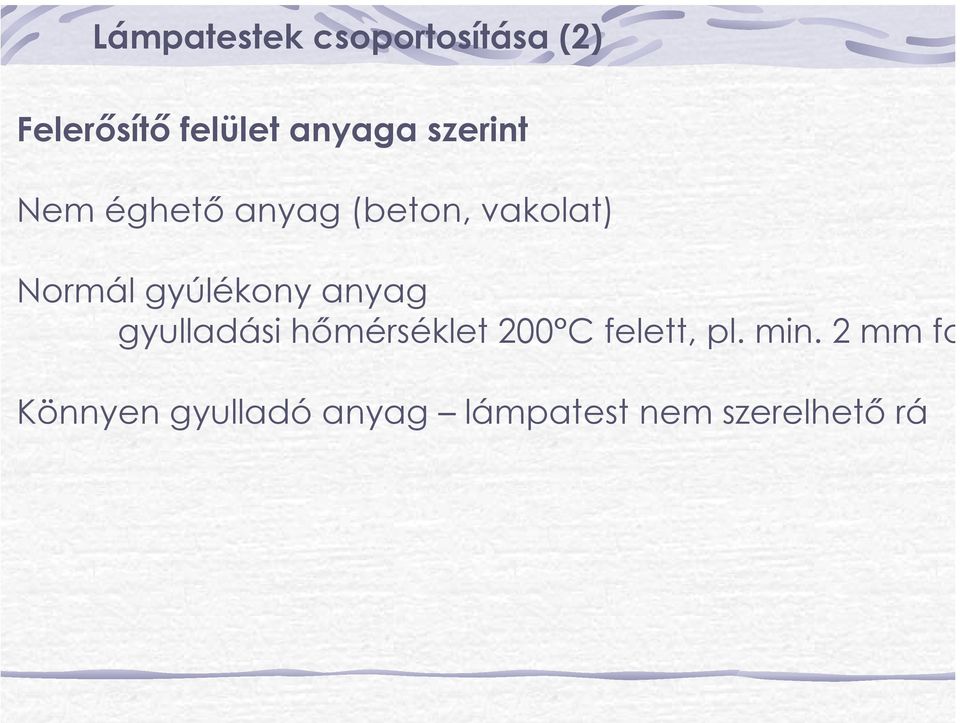

8 Lámpatestek csoportosítása (2) Felerősítő felület anyaga szerint Nem éghető anyag (beton, vakolat) Normál gyúlékony anyag gyulladási hőmérséklet 200 C felett, pl. min. 2 mm fa Könnyen gyulladó anyag lámpatest nem szerelhető rá

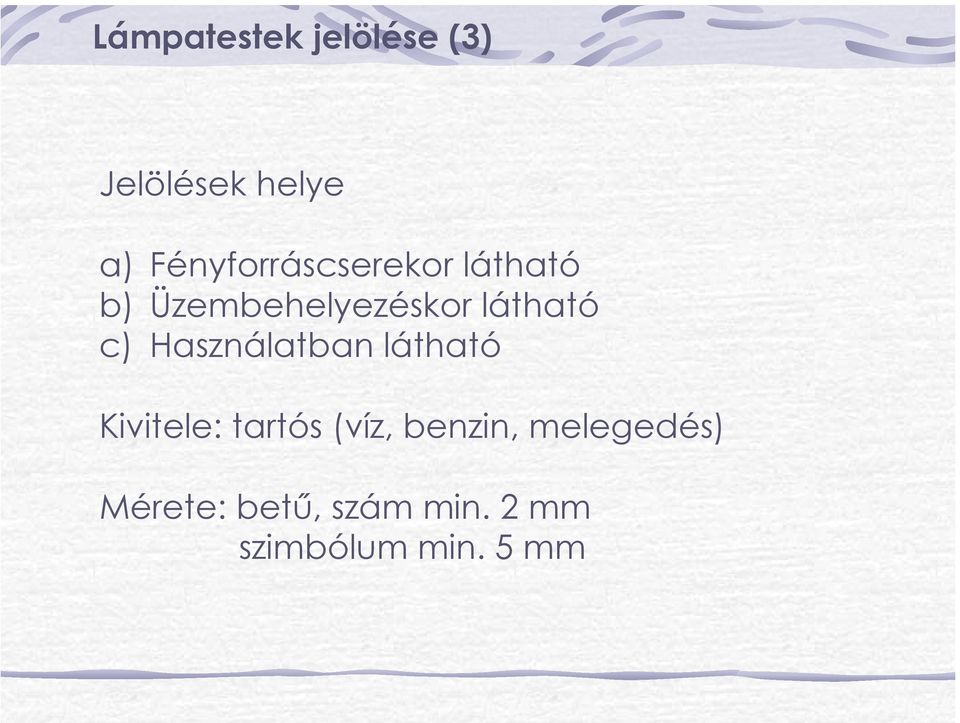

9 Lámpatestek jelölése (3) Jelölések helye a) Fényforráscserekor látható b) Üzembehelyezéskor látható c) Használatban látható Kivitele: tartós (víz, benzin, melegedés) Mérete: betű, szám min. 2 mm szimbólum min. 5 mm

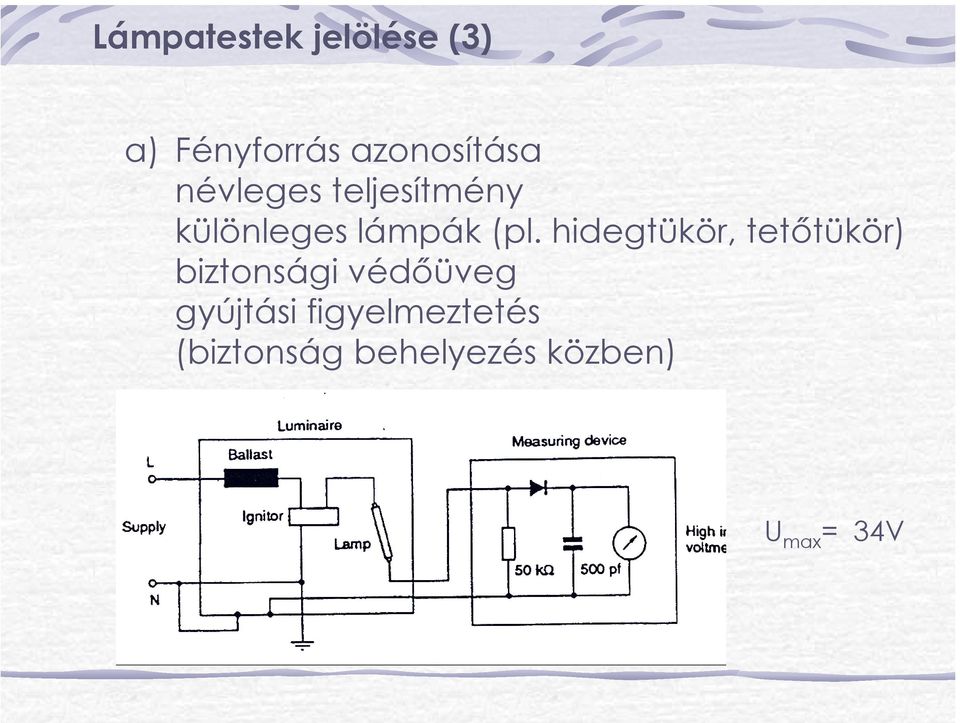

10 Lámpatestek jelölése (3) a) Fényforrás azonosítása névleges teljesítmény különleges lámpák (pl. hidegtükör, tetőtükör) biztonsági védőüveg gyújtási figyelmeztetés (biztonság behelyezés közben) U max = 34V

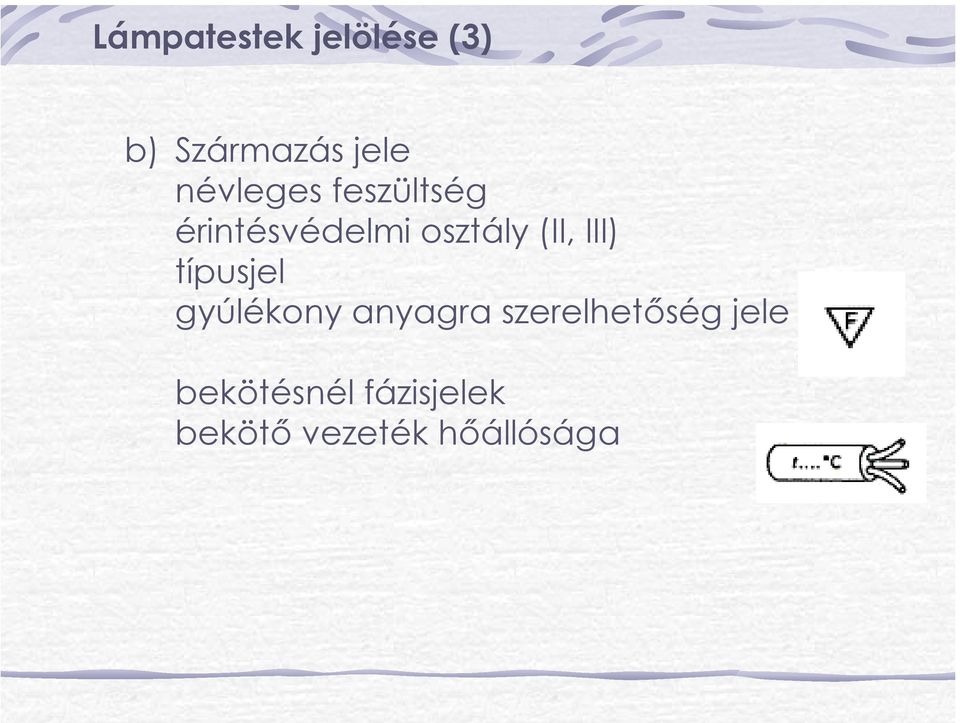

11 Lámpatestek jelölése (3) b) Származás jele névleges feszültség érintésvédelmi osztály (II, III) típusjel gyúlékony anyagra szerelhetőség jele bekötésnél fázisjelek bekötő vezeték hőállósága

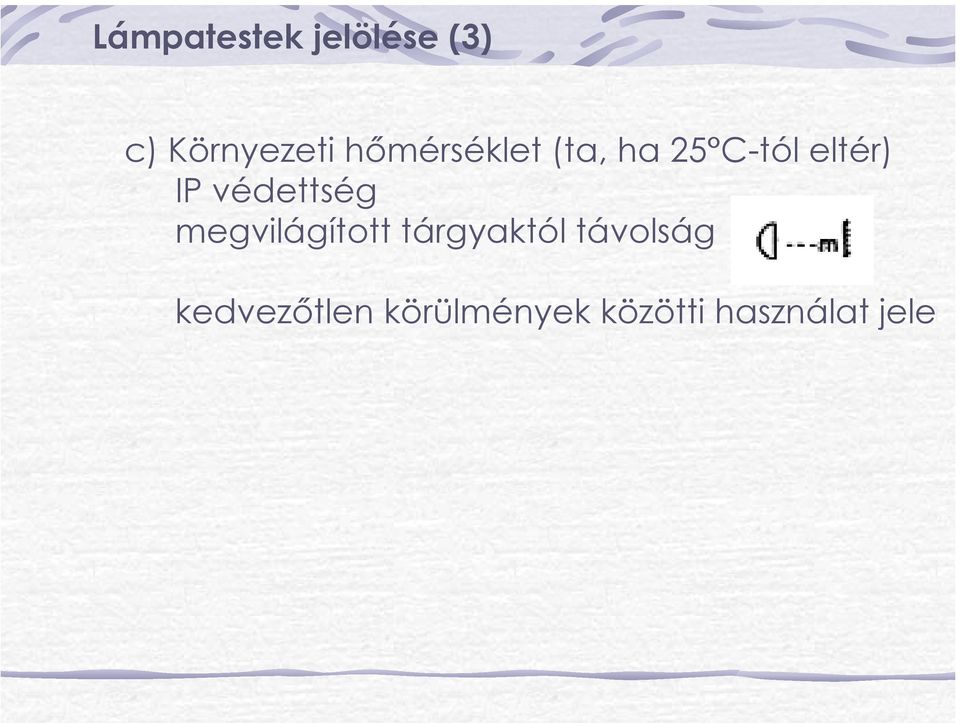

12 Lámpatestek jelölése (3) c) Környezeti hőmérséklet (ta, ha 25 C-tól eltér) IP védettség megvilágított tárgyaktól távolság kedvezőtlen körülmények közötti használat jele

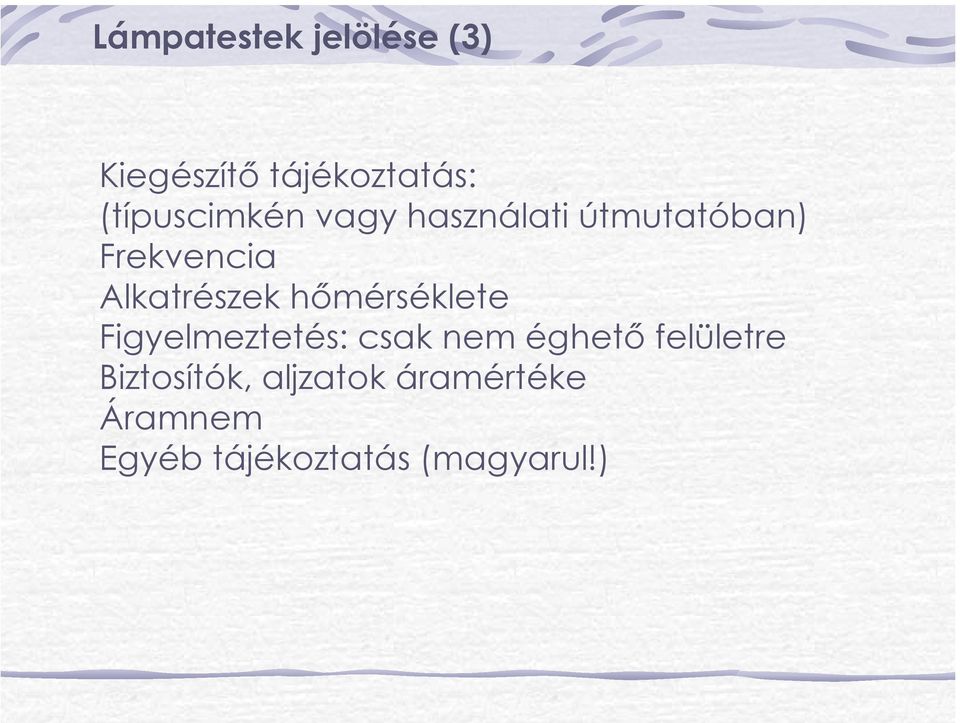

13 Lámpatestek jelölése (3) Kiegészítő tájékoztatás: (típuscimkén vagy használati útmutatóban) Frekvencia Alkatrészek hőmérséklete Figyelmeztetés: csak nem éghető felületre Biztosítók, aljzatok áramértéke Áramnem Egyéb tájékoztatás (magyarul!)

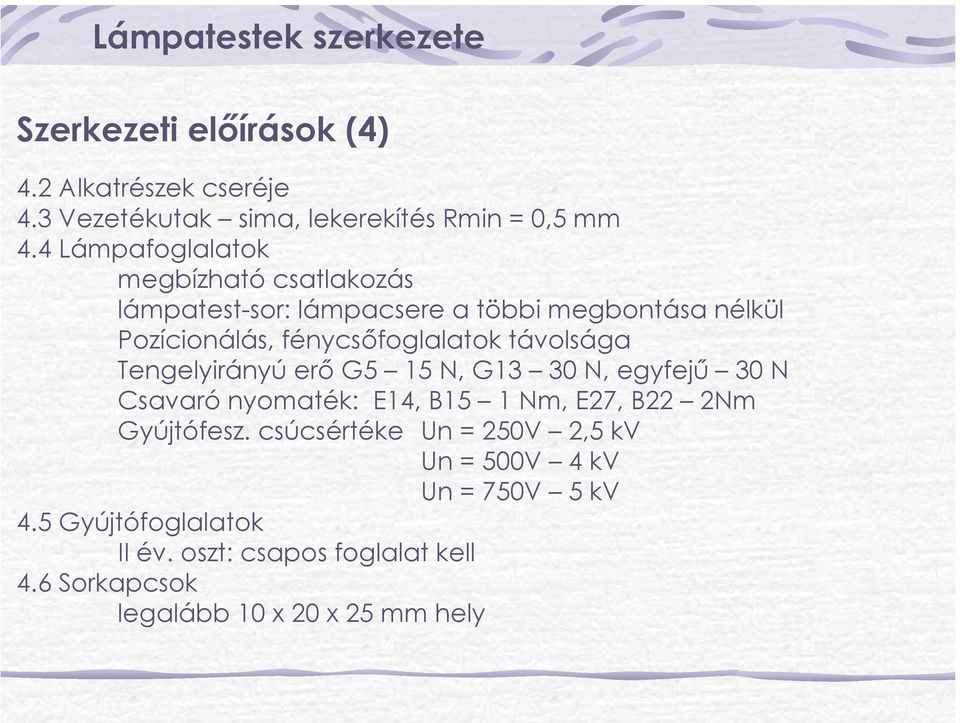

14 Lámpatestek szerkezete Szerkezeti előírások (4) 4.2 Alkatrészek cseréje 4.3 Vezetékutak sima, lekerekítés Rmin = 0,5 mm 4.4 Lámpafoglalatok megbízható csatlakozás lámpatest-sor: lámpacsere a többi megbontása nélkül Pozícionálás, fénycsőfoglalatok távolsága Tengelyirányú erő G5 15 N, G13 30 N, egyfejű 30 N Csavaró nyomaték: E14, B15 1 Nm, E27, B22 2Nm Gyújtófesz. csúcsértéke Un = 250V 2,5 kv Un = 500V 4 kv Un = 750V 5 kv 4.5 Gyújtófoglalatok II év. oszt: csapos foglalat kell 4.6 Sorkapcsok legalább 10 x 20 x 25 mm hely

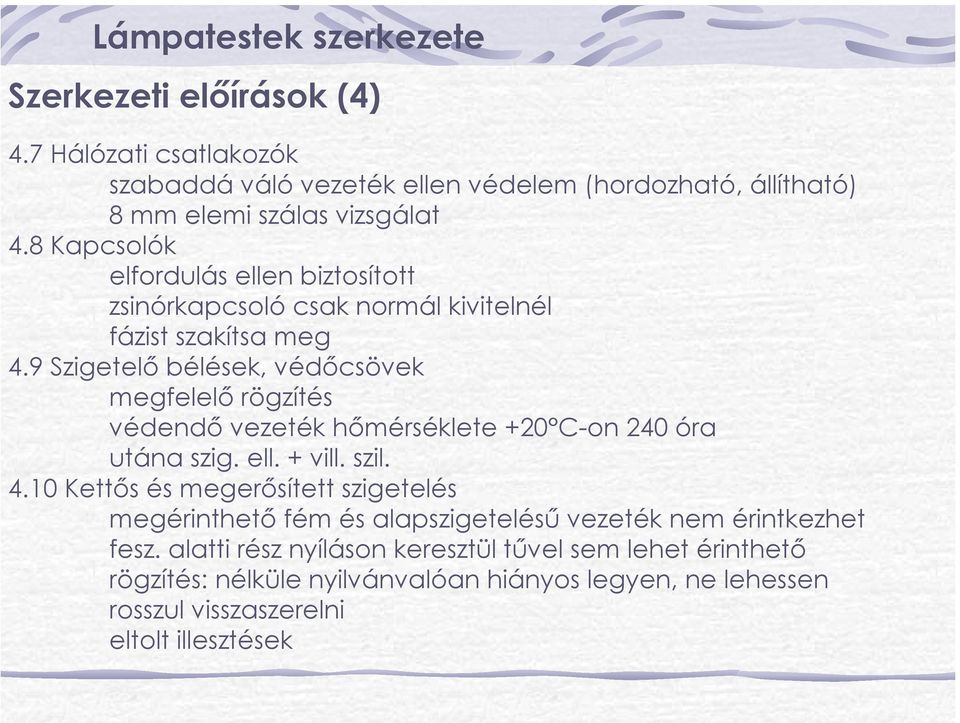

15 Lámpatestek szerkezete Szerkezeti előírások (4) 4.7 Hálózati csatlakozók szabaddá váló vezeték ellen védelem (hordozható, állítható) 8 mm elemi szálas vizsgálat 4.8 Kapcsolók elfordulás ellen biztosított zsinórkapcsoló csak normál kivitelnél fázist szakítsa meg 4.9 Szigetelő bélések, védőcsövek megfelelő rögzítés védendő vezeték hőmérséklete +20 C-on 240 óra utána szig. ell. + vill. szil Kettős és megerősített szigetelés megérinthető fém és alapszigetelésű vezeték nem érintkezhet fesz. alatti rész nyíláson keresztül tűvel sem lehet érinthető rögzítés: nélküle nyilvánvalóan hiányos legyen, ne lehessen rosszul visszaszerelni eltolt illesztések

16 Lámpatestek szerkezete Szerkezeti előírások (4) 4.11 Áramvezető részek összekötés: lemezcsavar nem (kivétel: földelés, de itt min 2 db.) lágy fémbe menetvágó csavar nem vill. és mechanikai funkció: csavarbiztosítás (pl. rugós alátét) anyag: min 50% réztartalom fával nem érintkezhet csatlakozók 100-szori próba 4.12 Csavarok, tömszelencék karbantartásnál szigetelő fémmel helyettesíthető nyomatékvizsgálat 5x 3 mm 0,5 Nm, 6 mm 2.5 Nm, 8 mm 8 Nm 10 mm 17 Nm 3 mm-nél kisebb fémbe csavarodjon Rögzítő karok, csőingák csavarjai 10 mm-ig 2,5 Nm, felette 5 Nm Foglalatok rögzítése: E14 1,2 Nm (gyertya: 0,5 Nm), E27 2 Nm, E40-4 Nm Tömszelence: 200 mm kar, N erő

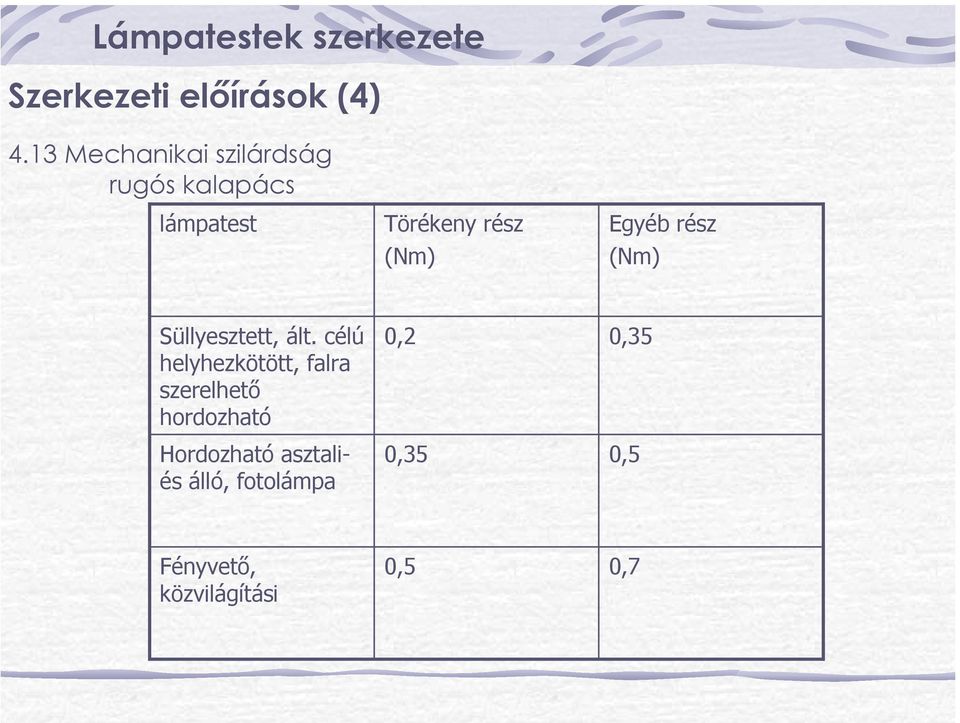

17 Lámpatestek szerkezete Szerkezeti előírások (4) 4.13 Mechanikai szilárdság rugós kalapács lámpatest Törékeny rész (Nm) Egyéb rész (Nm) Süllyesztett, ált. célú helyhezkötött, falra szerelhető hordozható Hordozható asztaliés álló, fotolámpa 0,2 0,35 0,35 0,5 Fényvető, közvilágítási 0,5 0,7

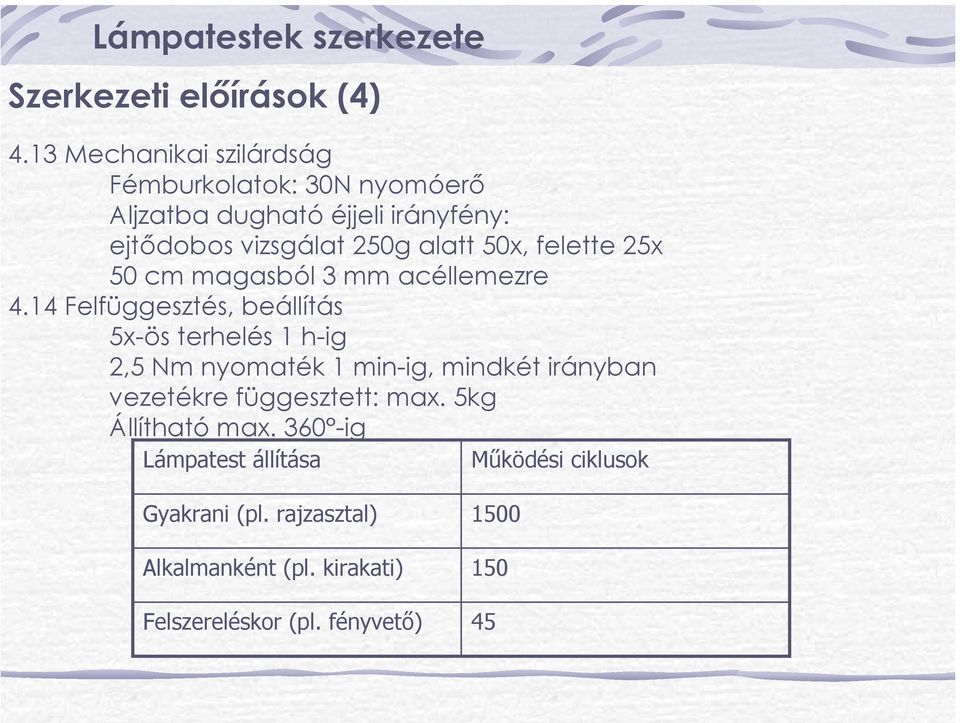

18 Lámpatestek szerkezete Szerkezeti előírások (4) 4.13 Mechanikai szilárdság Fémburkolatok: 30N nyomóerő Aljzatba dugható éjjeli irányfény: ejtődobos vizsgálat 250g alatt 50x, felette 25x 50 cm magasból 3 mm acéllemezre 4.14 Felfüggesztés, beállítás 5x-ös terhelés 1 h-ig 2,5 Nm nyomaték 1 min-ig, mindkét irányban vezetékre függesztett: max. 5kg Állítható max ig Lámpatest állítása Működési ciklusok Gyakrani (pl. rajzasztal) Alkalmanként (pl. kirakati) Felszereléskor (pl. fényvető)

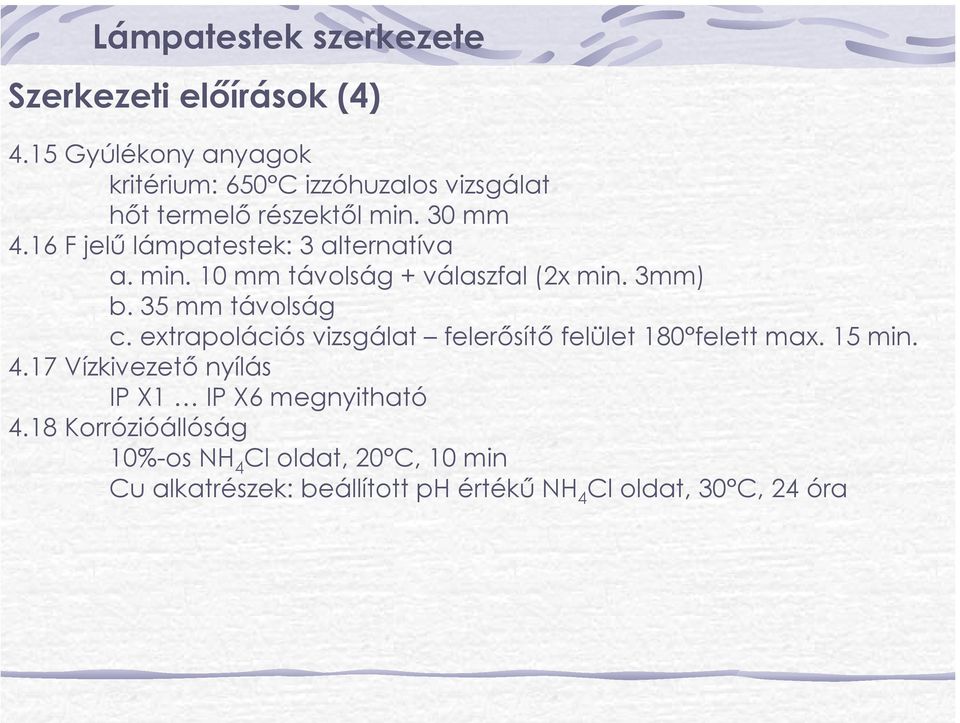

19 Lámpatestek szerkezete Szerkezeti előírások (4) 4.15 Gyúlékony anyagok kritérium: 650 C izzóhuzalos vizsgálat hőt termelő részektől min. 30 mm 4.16 F jelű lámpatestek: 3 alternatíva a. min. 10 mm távolság + válaszfal (2x min. 3mm) b. 35 mm távolság c. extrapolációs vizsgálat felerősítő felület 180 felett max. 15 min Vízkivezető nyílás IP X1 IP X6 megnyitható 4.18 Korrózióállóság 10%-os NH 4 Cl oldat, 20 C, 10 min Cu alkatrészek: beállított ph értékű NH 4 Cl oldat, 30 C, 24 óra

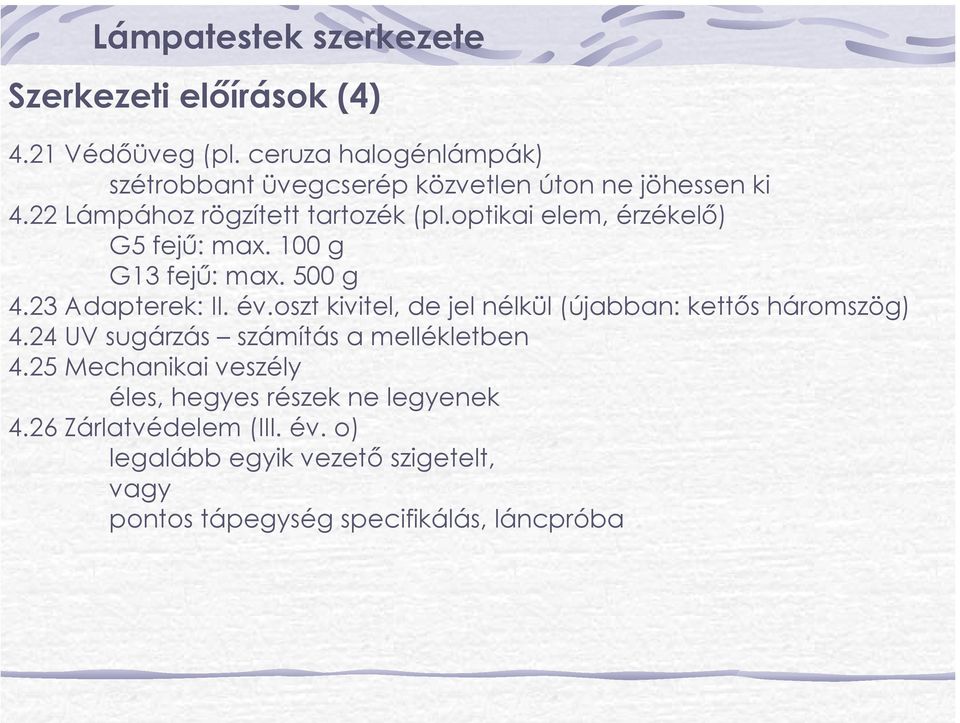

20 Lámpatestek szerkezete Szerkezeti előírások (4) 4.21 Védőüveg (pl. ceruza halogénlámpák) szétrobbant üvegcserép közvetlen úton ne jöhessen ki 4.22 Lámpához rögzített tartozék (pl.optikai elem, érzékelő) G5 fejű: max. 100 g G13 fejű: max. 500 g 4.23 Adapterek: II. év.oszt kivitel, de jel nélkül (újabban: kettős háromszög) 4.24 UV sugárzás számítás a mellékletben 4.25 Mechanikai veszély éles, hegyes részek ne legyenek 4.26 Zárlatvédelem (III. év. o) legalább egyik vezető szigetelt, vagy pontos tápegység specifikálás, láncpróba

21 Huzalozás (5) 5.2 hálózati csatlakozás, külső huzalozás csatlakozási mód (sorkapocs, dugó, szabad vezetékvég, adapter, készülékcsatlakozó) vezetéktípusok (normál 0,75, védett 1,0, csatl. aljzatos 1,5 mm 2 bekötő vezeték különleges szerszám nélkül cserélhető vezeték-erek védelme (köpeny, védőcső) vezeték átvezetések lekerekítése min. 0,5 mm fémrészeken átvezető hüvely (II. évo. vagy hordozható) tehermentesítő (húzás, csavarás, benyomás ellen)

22 Huzalozás (5) Tehermentesítők vizsgálata Vezeték keresztmetszet mm 2 1,5-ig Húzás N 60 Csavarás Nm 0,15 1, , ,35

23 Huzalozás (5) 5.2 hálózati csatlakozás, külső huzalozás felfűzött szerelés: átmenő vezeték csatlakoztatása külön sorkapocs ónozás: csak minimális, vagy rugós csatlakozó csatl. dugó év. oszt., védettség azonos III év.o: csak speciális dugóval egyenfesz. táplálás: piros +, fekete -

24 Huzalozás (5) 5.3 belső huzalozás Min. 0,5 mm2 keresztmetszet, 0,6 mm szigetelés Hőállóság vagy védőcsövek Szigetelés nélküli vezeték: távtartóval Átmenő vezeték: min. 1,5 mm2 Éles részek ne legyenek Felcsavarodás gátlás (max. 360 ) Fémrészeknél átvezető (II. évo. vagy hordozható) Kötések szigetelése egyenértékű legyen Állítható lámpatesteknél ne dörzsölődjön fémhez

25 (6) Hiányzó fejezet!

26 Védővezető (7) Megérinthető és tartófelülettel érintkező fémrészeket összekötni Max. 0,5 Ohm átmeneti ellenállás (mérés: 12 V 10 A) Védőföld először érintkezzen, utoljára szakadjon meg Csavarok kilazulás ellen védettek Kézzel ne lehessen meglazítani Védőkapocs a hálózati kapcsok közelében Védett lámpatestnél elektrolitikus korrózió (pl. Cu Al) II. évo-nál tilos (kivétel: átmenő vezeték de ez elszigetelve) Színjelölés: zöld-sárga

27 Áramütés elleni védelem (8) normál használat, fényforrás, gyújtócsere (akkor is ha szerszámmal) Kivétel: Edison-foglalat Kézzel leszerelhető részeket levéve is Kivételek: helyhezkötött lpt. egy kézzel nem felszerelhető fedelei Nyomógombbal bontható csatlakozók Vonalizzónál leválasztó kapcsoló II. évo: kettős v. megerősített szigetelés Alapszigetelésű részek fényforrás vagy gyújtócserekor megérinthetők lehetnek Lámpacserekor levett üvegbura nem számít kiegészítő szigetelésnek Hordozható lámpatestek sorkapcsa burkolat mögött legyen Kondenzátorok: kisütő ellenállás 5 s után max. 60V Tapintóujjas vizsgálat, 10 N

28 Védettség (9) Előkészítés: Legkedvezőtlenebb megengedett felszerelési helyzet Állandósult állapot Legalsó vízkivezető nyílás nyitva Csavarok 2/3 nyomatékkal meghúzva Szilárd testek behatolása elleni vizsgálat IP 2X tapintóujj IP 3X 2,5 mm tapintótű, 3N IP 4X 1 mm tapintótű, 1N IP 5X, 6X - porkamra

29 Porkamra Védettség (9)

30 Védettség (9) Víz behatolása elleni vizsgálat IP X1 3 mm/min függőleges esőztetés IP X2 3 mm/min esőztetés, 10 IP X3 esőztető készülék, 10 min be, utána lehűlésig

31 Védettség (9) Víz behatolása elleni vizsgálat IP X4 10 min esőztetés, minden irányból IP X5 15 min vízsugár, 3m-ről, 30 kn/m 2 víznyomás IP X7 30 min vízbemerítés, fent min. 150mm, lent min.1000mm vízoszlop IP X8-30 min vízbemerítés, tervezett mélység x 1,3

32 Szigetelési ellenállás, villamos szilárdság (10) Előkezelés: 91 95% légnedvesség, C, 48 óra fázisjavító kondenzátorok kikötése Szigetelő felületekre fémfólia Szeg. ellenállásmérés: 500 V egyenfeszültséggel Polaritások között 2 Áramvezetők és a test között 2 Alapszigetelés 2 Kiegészítő szigetelés 2 Kettős v. megerősített szig. 4

33 Szigetelési ellenállás, villamos szilárdság (10) Feszültségpróba: Polaritások között 2U Áramvezetők és a test között 2U Alapszigetelés 2U Kiegészítő szigetelés 2U Kettős v. megerősített szig. 4U Szivárgóáram: I. év.o: 1,0 ma II. év.o: 0,5 ma

34 Szigetelési ellenállás, villamos szilárdság (10) Nagyfrekvenciás szivárgóáramok

35 Kúszóáramutak, légközök (11) A kúszóáramút B légköz PTI elszenesedéssel szembeni ellenállás

36 Kúszóáramutak, légközök (11) kúszóáramút Alapszigetelés Kiegészítő szigetelés Kettős v. megerősített szig. légköz Alapszigetelés Kiegészítő szigetelés Kettős v. megerősített szig. 1,7 (2,5) 3,6 (3,6) 6,5 1,7 3,6 6,5 250V-ra Normál kivitel PTI 600 felett (PTI 600 alatt)

37 Tartósság, melegedés (12) Tartósság vizsgálata Hőmérséklet: ta + 10 C Vizsg. idő: 7 x 24 óra (21 h be, 3 h ki) (izzólámpás: 10 x 24h) 6 ciklus normál, 1 ciklus rendellenes üzemben 1,1 x U névl Meghibásodást el kell hárítani!

38 Tartósság, melegedés (12) melegedésvizsgálat Hőmérséklet: ta ra vonatkoztatva Vizsg. idő: állandósult állapotig 1,06 x U (izzólámpa: 1,05 x P; tw=1,0 x U) Huzatmentes burkolat (kettős falú, perforált) Mérés hőelemmel (tekercsek: ellenállás-változással) R R 2 1 = t t ,5 234,5 R2 t 2= ( t ,5) R 1 234,5

39 Tartósság, melegedés (12) Megengedett hőmérsékletek: Tekercs tw Elektronika tc Foglalat T Gyúlékony felület 90 Megvilágított felület 90 Megérintett fém 70 Megérintett szigetelő 85 Szilikon 200 PVC 70 PMMA 90 PC 130 Poliamid 120 Teflon 250 Fa, papír 90 Gumi 70

40 Tartósság, melegedés (12) Rendellenes állapotok: Veszélyes helyzet (pl. kar lehajlik) Fényforrás vagy gyújtó hibája (pl. gyújtó zárlat, egyenirányító lámpa, szakadt elektród, hiányzó fényforrás) Speciális helyett normál fényforrás Szekunder köri zárlat 0,9 1,1-szeres feszültség

41 Tartósság, melegedés (12) Rendellenes melegedés: Tekercs táblázat Kondenzátor tc+10 Megvilágított felület 175 Gyúlékony tartófelület 130

42 Tartósság, melegedés (12) Rendellenes melegedés (előtét hiba): Csak F jelű lámpatestekre, ha védőtávolság vagy védelem nincs!

43 Tartósság, melegedés (12) tekercshőmérséklet Felerősítő felület hőmérséklete (fa)

44 Hő- és tűzállóság, kúszóáram szilárdság (13) Hőállóság: Golyós nyomópróba t+25 C-on 20 N, 1 h után lehűtve benyomódás átmérő max. 2 mm

45 Hő- és tűzállóság, kúszóáram szilárdság (13) Tűzállóság: Fesz. alatti részt tartó szigetelő: 10s tűláng (30s alatt aludjon ki, égő csepp nem lehet) Érintésvédelmet adó szigetelő: 650 C izzóhuzal (30s alatt aludjon ki, égő csepp nem lehet)

46 Hő- és tűzállóság, kúszóáram szilárdság (13) Kúszóáram szilárdság (védett lámpatesteknél) 50 csepp Ne gyulladjon meg Áramvezetés ne alakuljon ki

47 Csavaros csatlakozók (14) Kapocsméret 0 Vezeték keresztmetszet mm 2 0, ,5 3 2,5 4 4 Vezeték különleges előkészítés nélkül, elemi szál ne csússzon ki + 1 mérethez is jó legyen

48 Csavar nélküli csatlakozók (15) Átmeneti ellenállás 1 h áramterhelés max. 15 mv feszültségesés 25 ciklus öregítés (T vagy 100 C 30 min, szobahőmérséklet) +50% vagy 2 mv feszültségesés megengedett Mechanikai vizsgálat: ötszöri bontás (legnagyobb és legkisebb átmérőjű vezetékkel) Húzásvizsgálat (N) Névl. áram Rugós Rátolható
