1 DIVA: Mi az? Platform a a nürnberg-i és solaro-i 60cm-es mosogatógép komponensei között Egységes termék és feldolgozó platform a Solaro 60cm-es és 45cm-es mosogatógépek között a jobb teljesítményért a jobb minöségért a fenntartható újításért Lehetöség a Schwanden 55cm-nek és a Torsvik Compactnak ESSE-N /A.S. 1

Egységes termék és feldolgozó platform a Solaro 60cm-es és 45cm-es

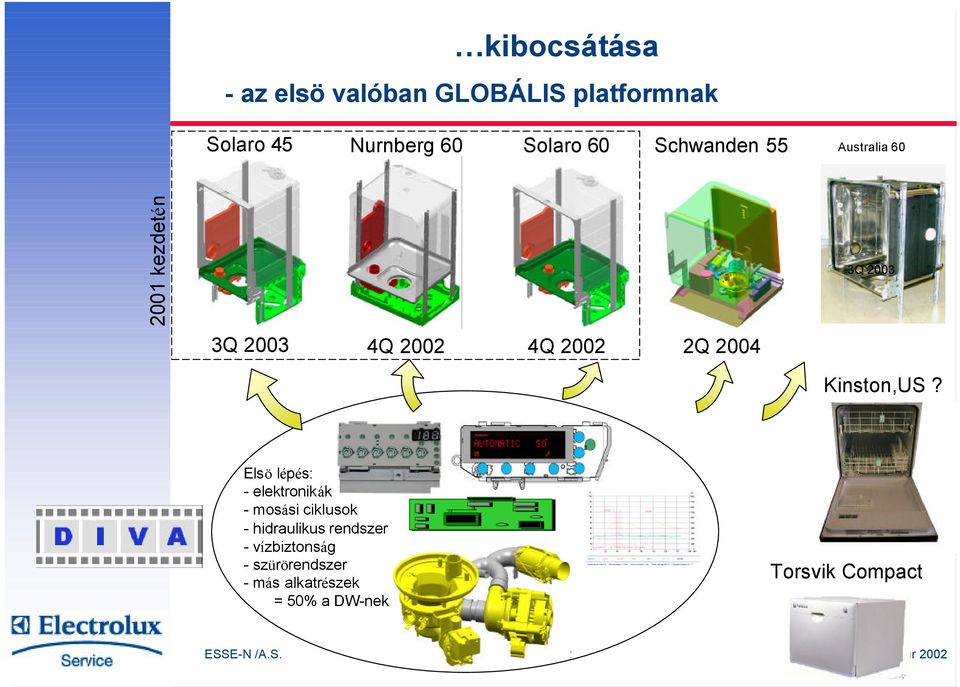

2 kibocsátása - az elsö valóban GLOBÁLIS platformnak Solaro 45 Nurnberg 60 Solaro 60 Schwanden 55 Australia kezdetén 3Q Q Q Q Q 2004 Kinston,US? Elsö lépés: - elektronikák - mosási ciklusok - hidraulikus rendszer - vízbiztonság - szürörendszer - más alkatrészek = 50% a DW-nek Torsvik Compact ESSE-N /A.S. 2

3 DW gyárak Európában ABD Kompakt DW 41 WM 28 TD 15 MK 8 SC DW & Fözö DW 55cm BI 36 Cooking 122 DGN DW & Mosó DW 60 cm 558 WM 786 TD 558 ZM DW 1107 DW 60 cm DW 45 cm Source: Bu-02 ESSE-N /A.S. 3

4 Funkcionális és stukturális platform ZM termék és feldolgozó platform ZM45 ZM60 DGN60 Tervezett: - szekrény - ajtó - tartó - alap Üst Ürítöszivattyú Csöfütö Keringetö szivattyú Egységes Platformmag: hidraulika, szürörendszer, mosó programok ESSE-N /A.S. 4

alap Üst Ürítöszivattyú Csöfütö Keringetö szivattyú Egységes

5 Egységes mag 60 cm (Solaro és Nürnberg) 45 cm (Solaro) Azonos alkatrészek de egyedi csövezés ESSE-N /A.S. 5

6 DGN - ZM60 összehasonlítás Név : DIVA született ZMben Név : DIVA született DGNben ESSE-N /A.S. 6

7 DGN DGN 60cm alkatrészek elrendezése Zárt alsó tálca ESSE-N /A.S. 7

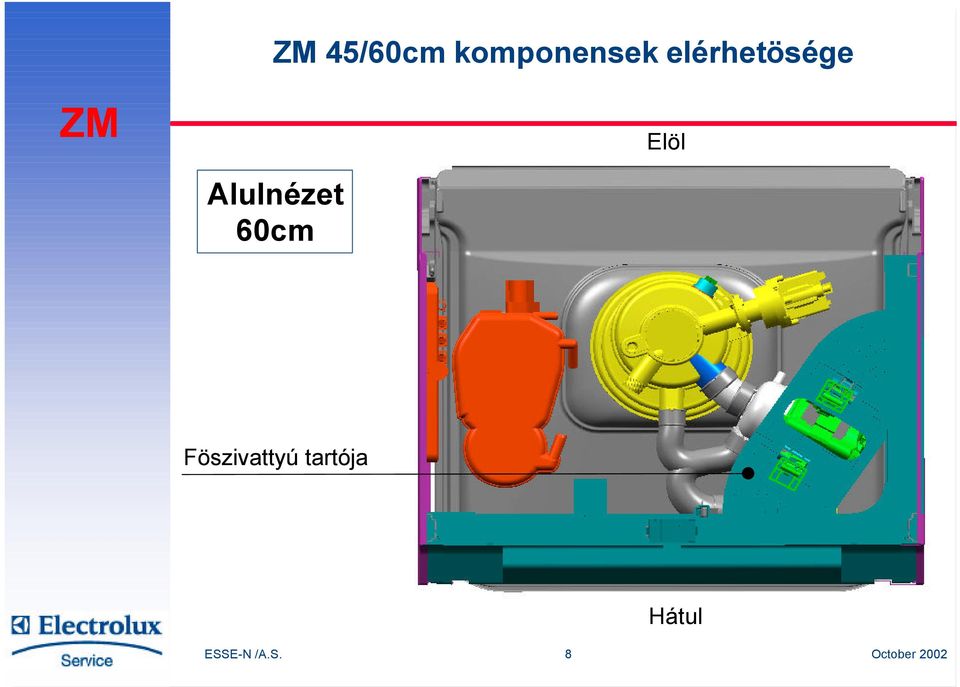

8 ZM 45/60cm komponensek elérhetösége ZM Elöl Alulnézet 60cm Föszivattyú tartója Hátul ESSE-N /A.S. 8

9 ZM Új tartótetö ZM 45/60cm tartószerkezet Új elülsö rácsozat Új tartóborítás Fém keresztrúd (*) (*) a javított szerkezet tartozéka Új tartóalj Új sarokvassal ellátva (*) ESSE-N /A.S. 9

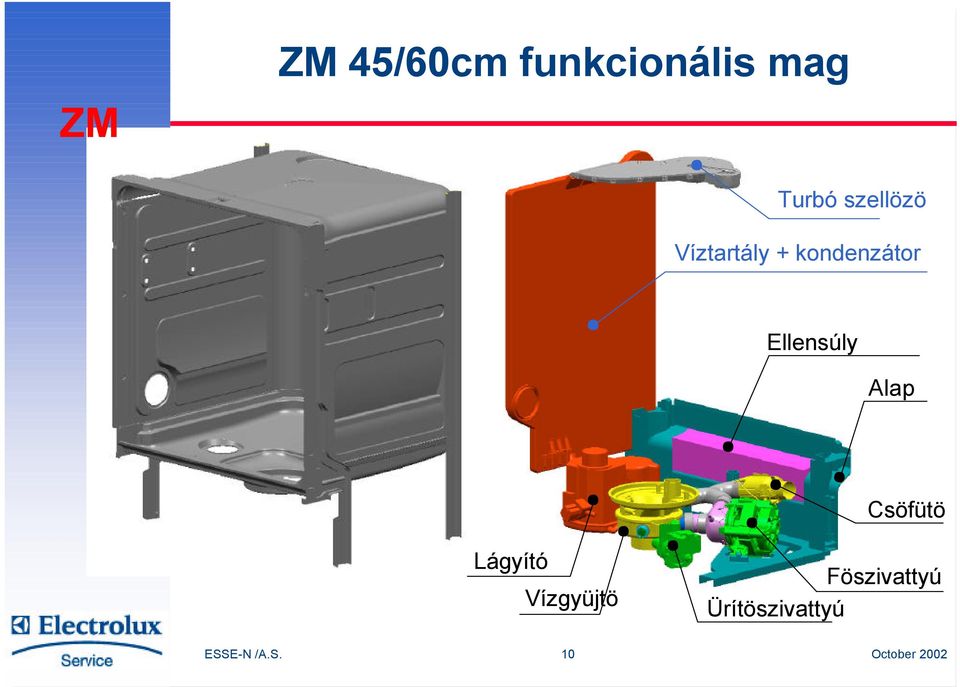

10 ZM ZM 45/60cm funkcionális mag Turbó szellözö Víztartály + kondenzátor Ellensúly Alap Csöfütö Lágyító Vízgyüjtö Föszivattyú Ürítöszivattyú ESSE-N /A.S. 10

11 ZM Régi szerkezetü Solaro 60 cm DIVA: Nagyméretü Alkatrész Integráltság Modularitás turbo szellözö Víztartály + kondenzátor Ellensúly Alap Lágyító Vízgyüjtö Ürítöszivattyú Csöfütö Föszivattyú ESSE-N /A.S. 11

Víztartály + kondenzátor Ellensúly Alap Lágyító

12 ZM DIVA egyenlöség a Solaro-k között - két platform egyben 60 cm széles 45 cm széles Burkolat: = Hidraulika: + Folded tartó + Flexibility in material choice - Integrated base, IWMS and motor - Welded tartó - Expensive materials + Traditional sump and 2 motors Elrendezés: = 12 gyár factories 60 and 6045cm production hall 45 free cm area area ESSE-N /A.S. 12

base, IWMS and motor - Welded tartó - Expensive materials + Traditional sump and 2 motors

13 DIVA Platform Valódi egységes részek Vízgyüjtö Azonos funkcionalitás Szürörendszer Víztartály Keringetö szivattyú Ürítöszivattyú Hidralikus körök fütökör Alap mosogatógép Lágyító Permetezökarok Bemenö szelep Vízbiztonság Termosztát Szenzorok Adagoló Elektronika Szárító rendszer Specifikációk Tartó új tagolás Ajtó végtáv Szekrény végtáv Kosarak végtáv Alap új ESSE-N /A.S. 13

Permetezökarok Bemenö szelep Vízbiztonság Termosztát Szenzorok Adagoló Elektronika Szárító

14 Elektronikus Platformok Termékprogram / Kezelöfelület szimpla táblás elektronika EDW1500 EDW1100 EDW1003/1503 Platform Termék PROGRAM összefüggésben a funkcionalitással és a teljesítménnyel EDW2500 EDW2000 Multi-táblás elektronika Beépített és FS Teljesen integrált ESSE-N /A.S. 14

összefüggésben a funkcionalitással és a teljesítménnyel EDW2500

15 Teljesítményfejlesztés Minöség Egységes kezelöfelületek DGN tartó és kosarak ZM tartó és kosarak Mechanikus idözítö Elektronika hidraulika standard orientált Energy E-Cimke Label AAA AAC BAB, stb. Felhasználói Programs szükségletek Intenzív 80 Betöltés és indítás Szupermosás,stb. vásárló orientált ESSE-N /A.S. 15

orientált Energy E-Cimke Label AAA AAC BAB, stb.

16 Zajszint ZM60 - DGN Régi ZM Régi DGN 60 db(a) 58 db(a) 56 db(a) 54 db(a) Elektromechanikus idözítö 55 db(a) 53 db(a) ZM DGN/ZM 52 db(a) Elektronikus idözítö 52 db(a) DGN 52 db(a) 50 db(a) EDW db(a) DGN/ZM 49 db(a) EDW db(a) DGN/ZM 47 db(a) EDW2000 EDW db(a) 44 db(a) 42 db(a) DGN/ZM DGN DGN 45 db(a) 43 db(a) ESSE-N /A.S. 16

db(a) DGN 52 db(a) 50 db(a) EDW1100 50 db(a) DGN/ZM 49 db(a) EDW1500 48 db(a) DGN/ZM

17 Energia-cimke ZM60 - DGN Elektromechanikus idözítö Elektronika (*) EDW1001-nek nem funkciója EDW1100 BBC 65 +fennmaradó ABC 50 +fennmaradó ABB / BAB 50 +Aktív AAB + Aktív Elektronika beállításai PULZÁLÓ MOSÁS EXTRA ÖBLÍTÉS Késleltetési idö EDW2500 AAA +turbó Félig töltés AUTOMATA PROGRAM (*) ESSE-N /A.S. 17

/ BAB 50 +Aktív AAB + Aktív Elektronika beállításai PULZÁLÓ MOSÁS EXTRA

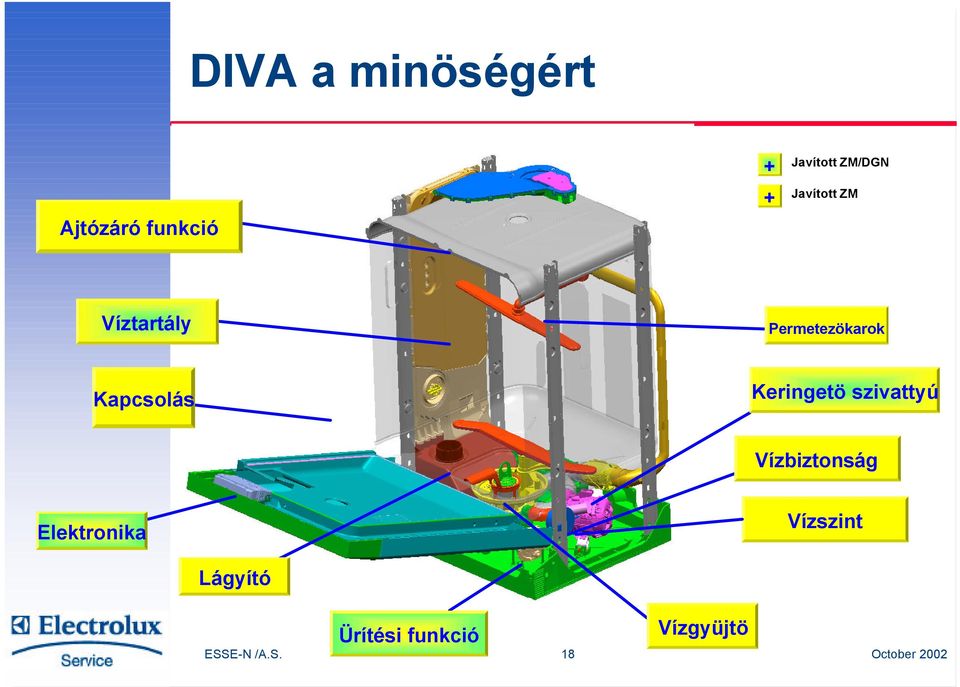

18 DIVA a minöségért Ajtózáró funkció + + Javított ZM/DGN Javított ZM Víztartály Permetezökarok Kapcsolás Keringetö szivattyú Vízbiztonság Elektronika Vízszint Lágyító Ürítési funkció Vízgyüjtö ESSE-N /A.S. 18
