1 Felhasználói felület, PROGRAMOK ESSE-N / A.S. 1

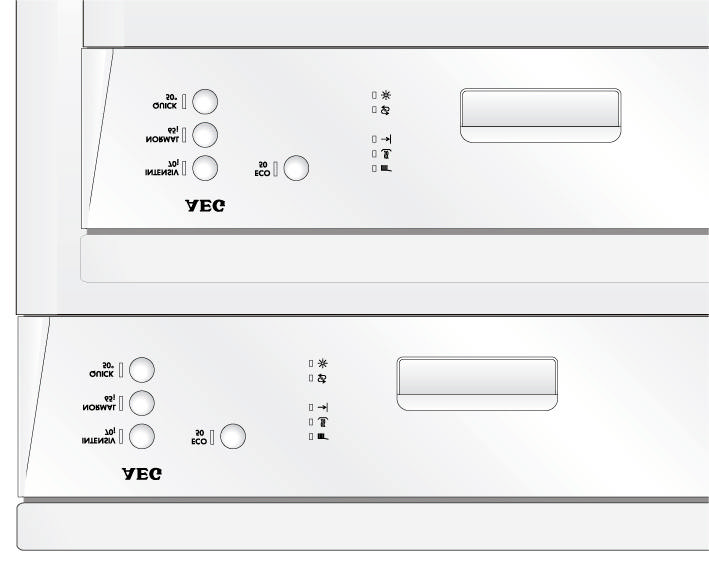

2 CT általános idözitö (elektromechanikus) FS+BI+FI FS: szabadonálló BI: beépithetö FI: teljesen beépitett Elektromechanikus idözitö + max. 4 nyomógomb (1 KI/BE + max. 3 opció) ESSE-N / A.S. 2

3 Elektronika platformok Folyamat szoftver / Kezelöfelület Egypaneles elektronikák EDW1500 EDW1100 EDW1003/1503 Platform folyamat SZOFTVER a teljesitmény és a funkcionalitás figyelembevételével EDW2500 EDW2000 Többpaneles elektronikák Built-in & FS ESSE-N / A.S. 3 Fully integrated

4 Elektronikus szabályozás EDW1001 / EDW1100 FS+BI DGN : a kapcsolat a létezö EDW1001 -es modell és a DIVA között az MLC- (régi PNC)! 1. fázis: ugyanaz, mint az EDW1001 ( Minitronic ), használatban a korai-diva ZM és DGN modelleknél (6 program vagy 5 program + 1 opció) átnevezett EDW fázis (kb szept.-töl): EDW1001 új szerviz és felhasználói logikával az új elektronikai platformhoz VÁLTOZTATÁS ESSE-N / A.S. 4

5 Elektronikus szabályozás EDW1500 FS+BI Programok száma Be/Ki elemek Fejlesztések A legjobb E-címke Víz maximum 6 program (vagy opció), közvetlen kiválasztás max. 12 progr. Egymás utáni kiválasztás Max. 6 nyomógomb max 32 LED (számjegy vagy más kijelzés) input & output egy dobozban 2,5 számjegyes funkcionális kijelzo (pont nélkül) automata program szennyezettség érzékelovel turbo szárítás késleltetés és visszamaradó ido kijelzése AAA turbóval AAB Aktív szárítással 12 l ESSE-N / A.S. 5

6 Elektronikus szabályozás EDW1003 FI alsó/közép kategória Nyomógombok gumiboritással NINCS kijelzö, NINCS hangjelzés Programok száma max 6, közvetlen program választás Újítások mint az EDW nél A legjobb E-címke AAA Turbóval AAB aktív szárítással ESSE-N / A.S. 6

7 Elektronikus szabályozás EDW1503 FI Top kategória Programok száma Be/KI elemek Fejlesztések Legjobb E- címke Víz maximum 6 program (vagy option) közvetlen kiválasztás max. 12 progr. egymás utáni kiválasztás Nyomógombok száma max. 6 max 32 LED (szám- vagy egyéb kijelzés) input & output egy dobozban 2.5 számjegyes funkcionális kijelzo (pont nélkül) automata program szennyezettség érzékelovel turbo szárítás késleltetés és visszamaradó ido kijelzés hangjelzés AAA turbóval AAB aktív szárítással 12 l ESSE-N / A.S. 7

8 Elektronikus szabályozás EDW2000 FS+BI Top kategória DGN : A kapcsolat a jelenlegi Easytronic/ Easytronic+ modellek és az EDW2000- es DIVA között csak az MLC (régi PNC)! Programok száma Fejlesztések Legjobb E- címke max 8 (közvetlen program választás) max 3 opció/változat Fejlesztett automatikus program TURBO motor opció kétoldali kezelofelület több kijelzo (ajtó, vízszórás, részletes programfázis...) 3 számjegyes kijelzo (visszamaradó - és késleltetési ido) AAA Turbóval AAB with aktív szárításal ESSE-N / A.S. 8

9 EDW2000: Maximális konfiguráció LEiRÁS: SZV késleltetett inditás (Startzeit-Vorwahl) RLA program idötartamának kijelzése (Restlaufzeit-Anzeige) PAA program fázis kijelzö (Programmablauf-Anzeige) HWA információs és melegedés kijelzö (H.-Warnanzeige) ESSE-N / A.S. 9

10 EDW2000: Maximális konfiguráció Figyelmeztetö LED-ek maximális száma: Só Öblitöszer Viz Szürö Ajtó Vizbefecskendezés ESSE-N / A.S. 10

11 Elektronikus szabályozás EDW2500 FS+BI Top kategória example Kb végén Programok száma Fejlesztések Legjobb E-címke nyomógombbal vagy forgókapcsolóval (tbd) minden DW program választható (kijelezve az LCD-n) Továbfejlesztett automata program TURBO motor opció Kétoldalas kezelofelület Több kijelzo (ajtó, befecskendezés, részletes programfázisok...) Méretezett kijelzo hozzáadott riasztással, háttérszínnel Többnyelvu kijelzés AAA Turbo-val AAB aktív szárítással ESSE-N / A.S. 11

12 ZM csak 60cm Vezérlés beazonositása PNC 9 = 60 cm 1 = FS 2 = BI 3 = FI 4 = FSBU (aláépithetö) alapján a b x x x 1 = CT 1 nyomógomb 2 = CT 2 nyomógomb 3 = CT 3 nyomógomb 4 = CT 4+ nyomógomb 5 = EDW1001/ = EDW1500/ = EDW2000/ = EDW2500/2503 ESSE-N / A.S. 12

13 Fejlesztés Az I/O fejlesztése az EDW1500 és EDW2000-es platformmal kezdve A program elindult és müködik (a gép dolgozik, visszajelez, hogy a program elindult) Program reset Program müködés kijelzése Idökijelzés (digitális kijelzövel) Installálás (vizkeménység, stb...) Hibakijelzés Általános hibakódok minden platformra, részben a mosógépekre is A program nevének jelentése ESSE-N / A.S. 13

14 Felhasználói mód Start Elözö szituáció Nyomja meg a programnak megfelelö gombot a fázisjelzö LED kb 7 mp-ig villogni fog - ezután a készülék (DW) beindul. Új megközelités Nyomja meg a programnak megfelelö gombot a kivánt program 3 mp után elindul. Az üritöszivattyú azonnal beindul, hogy hangjával jelezze: a készülék müködik ESSE-N / A.S. 14

15 Start Program 1 99 On/Off 1. lépés: Kapcsolja be a mosogatógépet nyomó gomb 1 99 On/Off 2. lépés: Válasszon programot 3 sec lépés On/Off A program elindul ESSE-N / A.S. 15

16 Felhasználói üzemmód Program törlése Korábbi szituáció. Nyomja meg a kiválasztott program gombját - a megfelelö kijelzö kb. 3 mp-ig égve marad, majd kilép a programból. Új megközelités Egy ciklus TÖRLÉSÉHEZ (a készülék inditása után) a felhasználónak mindig ugyanazt a két gombot (mindig az S2 és S3) kell megnyomnia 2 mp-ig, a kiválasztott programtól függetlenül. Jelzése: a panel nyomtatásán vizszintes gombelrendezés mellett a panelre ragasztott matricán ESSE-N / A.S. 16

17 Program törlése 1 99 On/Off 1. lépés: A program fut 1 99 push for 2. lépés: 1 sec. Mindig a 2. és a 3. TÖRLÉS On/Off nyomógomb 1 99 On/Off 3. lépés: A program zárva, a gép startpozicióban ESSE-N / A.S. 17

18 Felhasználói üzemmód a program fut riasztás Néhány eltérés a kialakitáson: csak a VÉGE LED piros Folyamatosan ég Folyamatosan ég pulzál a program futása alatt VÁLTOZÁS az összes többi LED zöld Villog, ha RIASZT Villog, ha RIASZT (itt: riasztási kód 1 ) ESSE-N / A.S. 18

19 Programfutás kijelzése Program lefutása VÁLTOZTATÁS A programfázis LED pulzál -> folyamatosan világit Be Ki Be 2 mp. 0,4 mp. Ki ESSE-N / A.S. 19

20 Program hiba (riasztás) kijelzése Be Riasztás a kiválasztott LED villog Ki 0,5 sec. ÉS Be a VÉGE LED villog Ki 0,5 mp. 5 mp. ESSE-N / A.S. 20

21 Felhasználói mód Program Idötartam Beállitás Kijelzö képe Program fázis Start Elömosás Fömosás program közben VÁRJ Kijelzö képe program indulásakor Korrekció max 1perc per fázis Öblités Meleg öblités Száritás Vége Ideális program Valódi program idö ESSE-N / A.S. 21

22 Felhasználói mód logika Felhasználói mód Nyomja meg a BE/KI gombot Válasszon programot Ha szükséges, válasszon opció gombot (pl. késleltetett inditás) Installációs mód (regenerációs szinthez, stb.) Nyomja meg a BE/KI gombot Nyomja meg a 2-es és 3-as gombokat 2 mp-ig Válassza ki az installációs funkciót Szerviz mód Tartsa nyomva az 1-es és 3-as gombokat Csak EZ UTÁN nyomja meg a BE/KI gombot Tartsa nyomva az 1-es és 3-as gombokat amig a szerviz mód megerösitésre nem kerül (kb. 4 mp) Válassza ki a kivánt szerviz funkciót ESSE-N / A.S. 22

23 DIVA Program Potenciál Szennyezettség Szupermosás Erösen szennyezett Automata program E-cimke: A-osztály Normal E-cimke ELR Normál 1/2 töltet kevésbé szennyezett Gyors Üveg 30 perc 100 perc 120 perc idö ESSE-N / A.S. 23

24 Automatia Program(ok) A DGN (nürnbergi) modellek EDW2000-vel a régebbi Easytronic plus-ból származnak, 2 automatia programmal - pl. AUTO 65 és AUTO BIO 50 -mindkét programot meg kell tartani! (változatlan PNC! eltérö MLC!) minden más modell EDW1500/1503/ 2000 elektronikával csak egy ÚJ automata programmal rendelkezhet ESSE-N / A.S. 24

25 Program választás Control System detection Féltöltet of half érzékelés or full load measurement of Szennyezetts turbidity in the ég mérés water Fuzzy logic Koszosviz érzékeló ESSE-N / A.S. 25

26 watertemperature Fuzzy Logic Töltet érzékelése measured limit higher or equal haeting speed accelarated A mért érték felfütési heating érték magasabb vagy egyenlö, mint a beállitott -> féltöltet heating speed (TGrad) érzékelése detection of 1/2 load = 17 with rotary slide = 18 without rotary slide limit for loading detection. value is stored in EEPROM as reference taken for "standardized" conditions measured limit lower heating speed A slow mért heating érték felfütési érték alacsonyabb, mint a beállitott -> lassú fütés - egész töltet érzékelése detection of full load phase 1 phase 2 time in sec. heating on off A program részeit befolyásolja a féltöltet érzékelése csökken a mosás idotartama csökken a mosás homérséklete ESSE-N / A.S. 26 time in sec.

27 Fuzzy Logic Koszosviz szenzor value for turbidity in V light pollution clear water 3,8 programme cycle for normal dirty Dirty_2 upper limit (intermed. rinse) 3,0 Dirty_1 lower limit (pre-wash) programme cycle for heavy dirty time in sec. heavy pollution very soiled and muddy water A szennyezettség mérése a mosási ciklusban (Dirty_1) és a középso öblítésnél (Dir Mindegyik átlaga EEPROM-ban tárolva A mért szennyezettségi értéknek megfelelo ciklusbeállítás Ha az elomosásnál mért szennyezettség alacsonyabb Dirty_1-nél: Elomosás: egy újabb ürítés beiktatva Mosás: öblítési idotartam és homérséklet emelése Ha a középso öblítésnél mért szennyezettség Dirty_2 alatt van: ESSE-N / A.S. 27

28 új AUTO Program Hömérsékletcsökkentés a fömosásnál AUTO Teljes töltet és Koszos viz Teljes töltet vagy Koszos viz 1/2 töltet és Nem koszos viz ESSE-N / A.S. 28

29 új AUTO Program Idötáblázat Víz Energia Ido Elomosás Fomosás 1. Öblítés 2. Öblítés Utolsó öblítés Szárítás Teljes töltet és nagyon koszos víz 19,0 L 1,45 kwh 105 min. igen 10 min. 65 C 36 min. igen 7 min. igen 5 min. 70 C 23 min. igen 24 min. Tele töltet és koszos víz 15,5 L 1,35 kwh 97 min. igen 10 min. 65 C 36 min. igen 7 min. nem 70 C 20 min. igen 24 min. Tele töltet és nem koszos víz 11,5 L 1,20 kwh 92 min. no (8 min.) 55 C 31 min. igen 7 min. nem 70 C 22 min. igen 24 min. 1/2 töltet és koszos víz 14,5 L 1,00 kwh 87 min. yes 10 min. 55 C 28 min. yes 5 min. nem 70 C 20 min. yes 24 min. 1/2 töltet és nem koszos víz 10,5 L 0,95 kwh 84 min. nem (8 min.) 50 C 25 min. igen 5 min. nem 70 C 22 min. igen 24 min. ESSE-N / A.S. 29

30 új Glass Care Program 45 C -os mosás (5 C fokkal magasabb mint a régi DGN glass program, megegyezö hömérséklet a régi ZM glass programmal, ezáltal alatta van minden kritikus hömérsékletnek). Jobb tisztitási eredmény Tartja a hümérsékletet a mosás során a jobb eredmény érdekében Lágy lehütés (észleges vizcserével a fázisok között) Az üveget nem éri hömérsékleti sokk old NEW soft cooling Alacson, 60C-os hömérséklet az utolsó meleg öblitésnél (a kritikus üveghömérséklet alatt van, ami 70 C) A jobb száritási eredményért Valódi, 24 perces száritási ciklus (a korábbi ZM és DGN száritási ciklusban nem volt száritási ciklus) ESSE-N / A.S. 30

31 új Glass Care Program Temp. 70 Add detergent 30g or 1 Tab cleaner Program ciklus max. 73 perc Add rinse rinse filling old cycle quick 40 C old 40 C 45 C 45 C partly draining filling soft cooling complete draining filling filling partly draining soft cooling old 55 C 45 C 60 C complete draining drying ( 24 minutes ) 10 heating on off 0 old cycle: time to end approx. 40 min. Time Vizfelhasználás 15 liter / Energiafogyasztás 0,9 kwh ESSE-N / A.S. 31

32 új opció: 3 az 1-ben Blue lid to make option visible Az opció nyomógombbal választható, a legutolsó tárolódik el a gomb újbóli megnyomásáig (nincs automata reset a program végén) Beállitja a regenerációt a legalacsonyabb szintre, kikapcsolja a só-led-et Kikapcsolja az öblitöszer adagolót és az öblitöszer LED-et Program változások: minden program hosszabb lesz 5-7 perccel (egy rövid mosási ciklussal - ELR) minden hideg öblités ultrarövid öblités lesz, gyorsitandó a program lefutását a meleg öblités 65 C vagy 68 C-on történik, ha lehetséges, a száritás 10 vagy 20 percre csökken minden energiatakarékos programnak (AAX, BAB,...) legalább 55 C lesz a tisztitási hömérséklete ESSE-N / A.S. 32

33 új opció: Sanitize Az opció nyomógombbal választható Minden más program mellé választható (automata törlés a program végén) A meleg öblités hömérséklete 68 C A program ezt a hömérsékletet legalább 10 percig tartja A program lefutása hosszabb, függ a normál program lefutásától és a kiválasztott program hömérsékletétöl ESSE-N / A.S. 33
