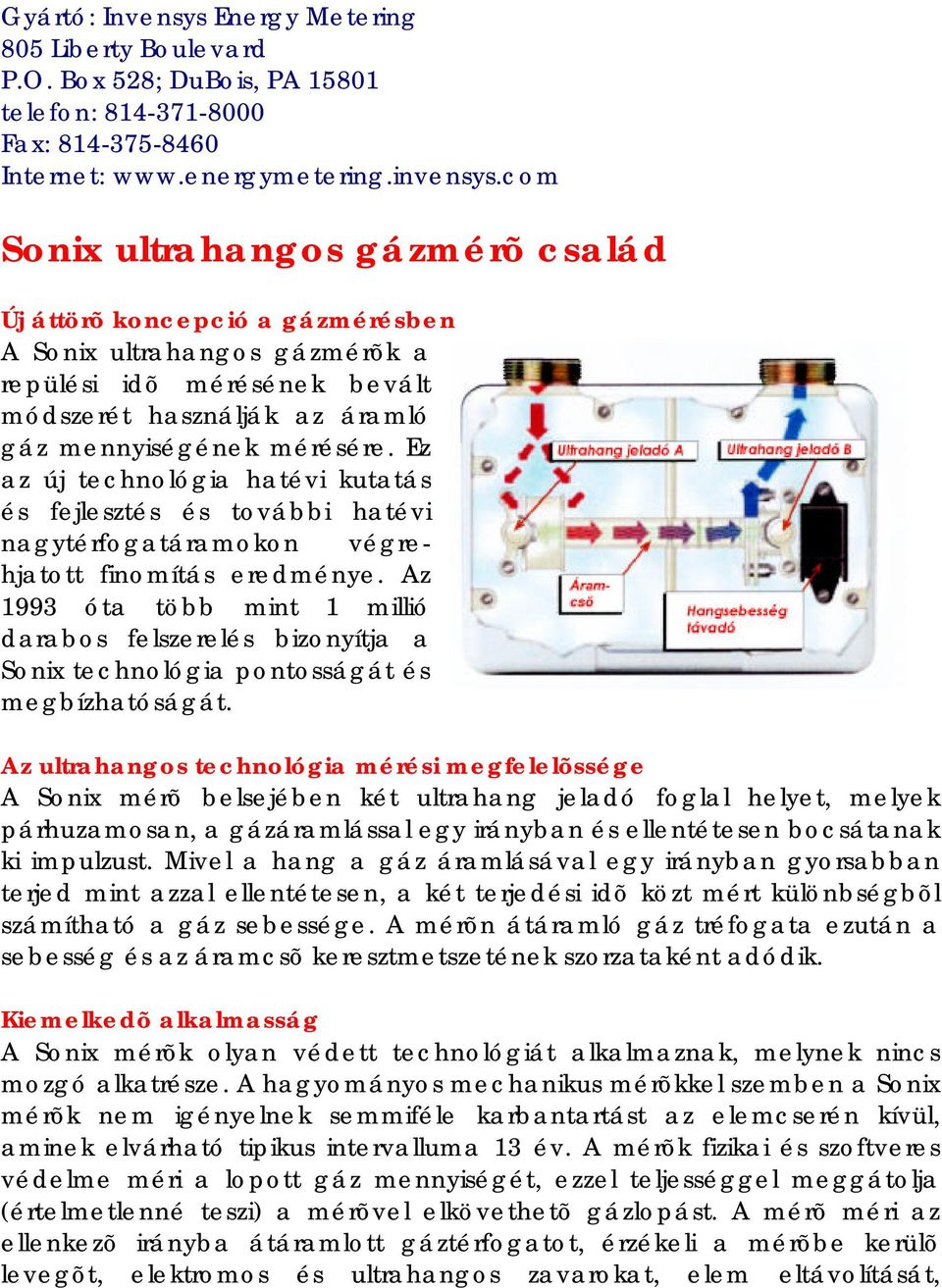

1 Gyártó: Invensys Energy Metering 805 Liberty Boulevard P.O. Box 528; DuBois, PA telefon: Fax: Internet: SOUND TECHNOLOGY. ST AR TLING INNO V A TION. Sonix ultrahangos gázmérõ család Új áttörõ koncepció a gázmérésben A Sonix ultrahangos gázmérõk a repülési idõ mérésének bevált módszerét használják az áramló gáz mennyiségének mérésére. Ez az új technológia hatévi kutatás és fejlesztés és további hatévi nagytérfogatáramokon végrehjatott finomítás eredménye. Az 1993 óta több mint 1 millió darabos felszerelés bizonyítja a Sonix technológia pontosságát és megbízhatóságát. Az ultrahangos technológia mérési megfelelõssége A Sonix mérõ belsejében két ultrahang jeladó foglal helyet, melyek párhuzamosan, a gázáramlással egy irányban és ellentétesen bocsátanak ki impulzust. Mivel a hang a gáz áramlásával egy irányban gyorsabban terjed mint azzal ellentétesen, a két terjedési idõ közt mért különbségbõl számítható a gáz sebessége. A mérõn átáramló gáz tréfogata ezután a sebesség és az áramcsõ keresztmetszetének szorzataként adódik. Kiemelkedõ alkalmasság A Sonix mérõk olyan védett technológiát alkalmaznak, melynek nincs mozgó alkatrésze. A hagyományos mechanikus mérõkkel szemben a Sonix mérõk nem igényelnek semmiféle karbantartást az elemcserén kívül, aminek elvárható tipikus intervalluma 13 év. A mérõk fizikai és szoftveres védelme méri a lopott gáz mennyiségét, ezzel teljességgel meggátolja (értelmetlenné teszi) a mérõvel elkövethetõ gázlopást. A mérõ méri az ellenkezõ irányba átáramlott gáztérfogatot, érzékeli a mérõbe kerülõ levegõt, elektromos és ultrahangos zavarokat, elem eltávolítását,

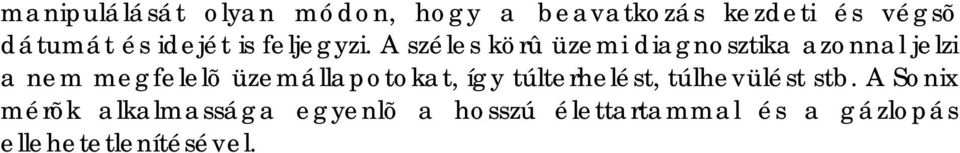

2 manipulálását olyan módon, hogy a beavatkozás kezdeti és végsõ dátumát és idejét is feljegyzi. A széles körû üzemi diagnosztika azonnal jelzi a nem megfelelõ üzemállapotokat, így túlterhelést, túlhevülést stb. A Sonix mérõk alkalmassága egyenlõ a hosszú élettartammal és a gázlopás ellehetetlenítésével.

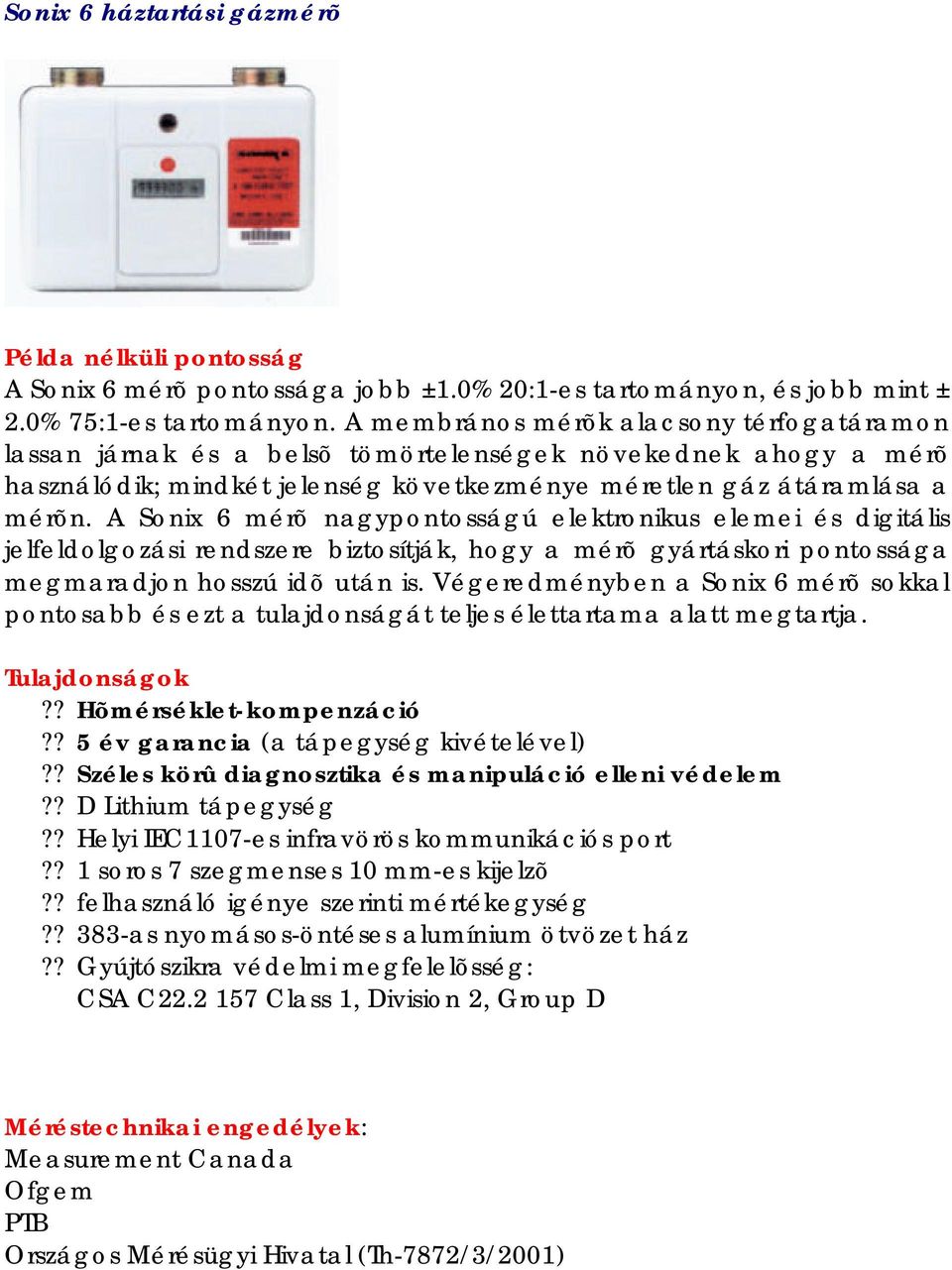

3 Sonix 6 háztartási gázmérõ Példa nélküli pontosság A Sonix 6 mérõ pontossága jobb ±1.0% 20:1-es tartományon, és jobb mint ± 2.0% 75:1-es tartományon. A membrános mérõk alacsony térfogatáramon lassan járnak és a belsõ tömörtelenségek növekednek ahogy a mérõ használódik; mindkét jelenség következménye méretlen gáz átáramlása a mérõn. A Sonix 6 mérõ nagypontosságú elektronikus elemei és digitális jelfeldolgozási rendszere biztosítják, hogy a mérõ gyártáskori pontossága megmaradjon hosszú idõ után is. Végeredményben a Sonix 6 mérõ sokkal pontosabb és ezt a tulajdonságát teljes élettartama alatt megtartja. Tulajdonságok?? Hõmérséklet-kompenzáció?? 5 év garancia (a tápegység kivételével)?? Széles körû diagnosztika és manipuláció elleni védelem?? D Lithium tápegység?? Helyi IEC1107-es infravörös kommunikációs port?? 1 soros 7 szegmenses 10 mm-es kijelzõ?? felhasználó igénye szerinti mértékegység?? 383-as nyomásos-öntéses alumínium ötvözet ház?? Gyújtószikra védelmi megfelelõsség: CSA C Class 1, Division 2, Group D Méréstechnikai engedélyek: Measurement Canada Ofgem PTB Országos Mérésügyi Hivatal (Th-7872/3/2001)

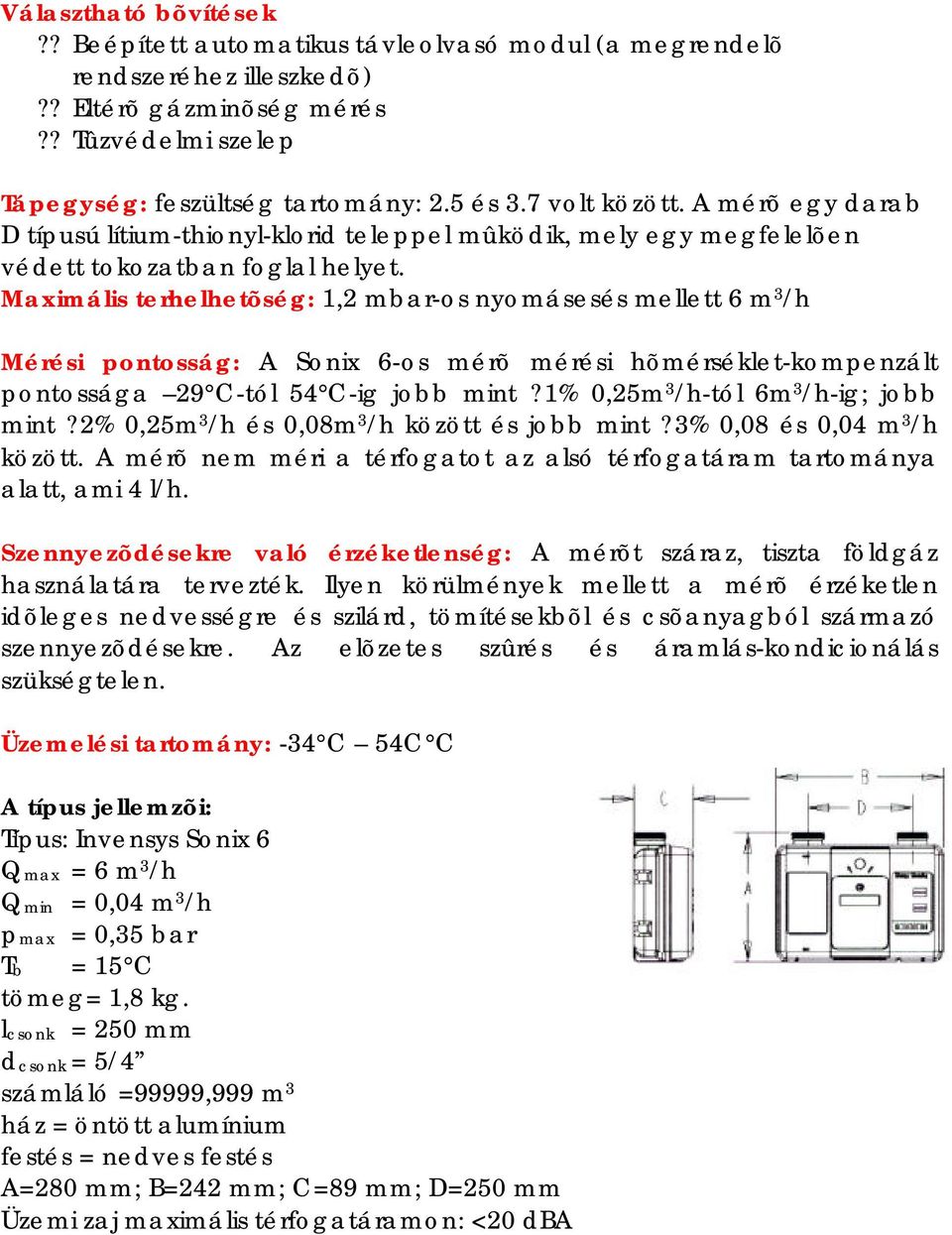

4 Választható bõvítések?? Beépített automatikus távleolvasó modul (a megrendelõ rendszeréhez illeszkedõ)?? Eltérõ gázminõség mérés?? Tûzvédelmi szelep S P E C I F I C AT I O N S Tápegység: feszültség tartomány: 2.5 és 3.7 volt között. A mérõ egy darab D típusú lítium-thionyl-klorid teleppel mûködik, mely egy megfelelõen védett tokozatban foglal helyet. Maximális terhelhetõség: 1,2 mbar-os nyomásesés mellett 6 m 3 /h Mérési pontosság: A Sonix 6-os mérõ mérési hõmérséklet-kompenzált pontossága 29 C-tól 54 C-ig jobb mint?1% 0,25m 3 /h-tól 6m 3 /h-ig; jobb mint?2% 0,25m 3 /h és 0,08m 3 /h között és jobb mint?3% 0,08 és 0,04 m 3 /h között. A mérõ nem méri a térfogatot az alsó térfogatáram tartománya alatt, ami 4 l/h. Szennyezõdésekre való érzéketlenség: A mérõt száraz, tiszta földgáz használatára tervezték. Ilyen körülmények mellett a mérõ érzéketlen idõleges nedvességre és szilárd, tömítésekbõl és csõanyagból származó szennyezõdésekre. Az elõzetes szûrés és áramlás-kondicionálás szükségtelen. Üzemelési tartomány: -34 C 54C C A típus jellemzõi: Típus: Invensys Sonix 6 Qmax = 6 m 3 /h Qmin = 0,04 m 3 /h pmax = 0,35 bar Tb = 15 C tömeg= 1,8 kg. lcsonk = 250 mm dcsonk = 5/4 számláló =99999,999 m 3 ház = öntött alumínium festés = nedves festés A=280 mm; B=242 mm; C=89 mm; D=250 mm Üzemi zaj maximális térfogatáramon: <20 dba

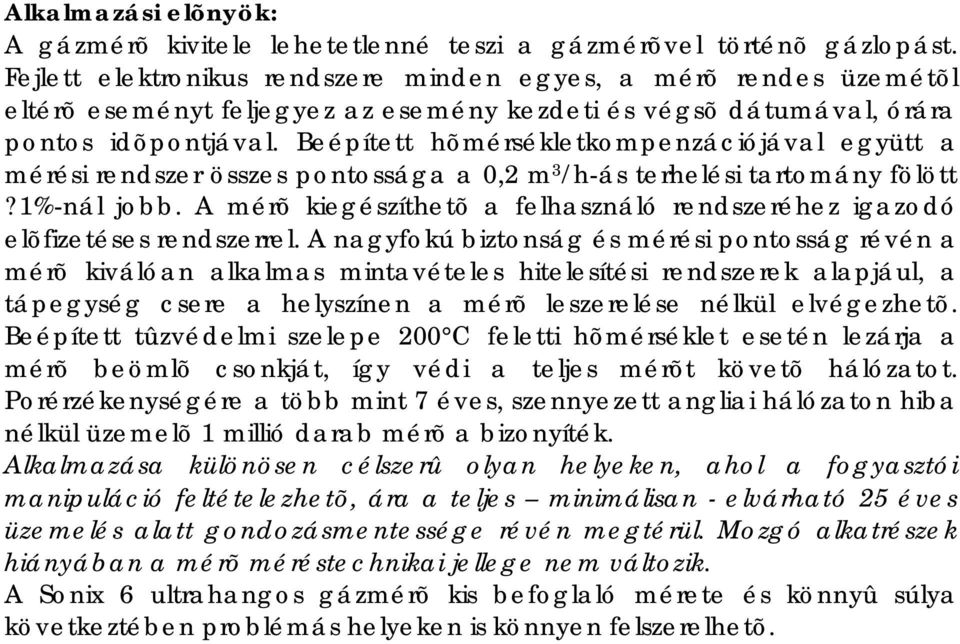

5 Alkalmazási elõnyök: A gázmérõ kivitele lehetetlenné teszi a gázmérõvel történõ gázlopást. Fejlett elektronikus rendszere minden egyes, a mérõ rendes üzemétõl eltérõ eseményt feljegyez az esemény kezdeti és végsõ dátumával, órára pontos idõpontjával. Beépített hõmérsékletkompenzációjával együtt a mérési rendszer összes pontossága a 0,2 m 3 /h-ás terhelési tartomány fölött?1%-nál jobb. A mérõ kiegészíthetõ a felhasználó rendszeréhez igazodó elõfizetéses rendszerrel. A nagyfokú biztonság és mérési pontosság révén a mérõ kiválóan alkalmas mintavételes hitelesítési rendszerek alapjául, a tápegység csere a helyszínen a mérõ leszerelése nélkül elvégezhetõ. Beépített tûzvédelmi szelepe 200 C feletti hõmérséklet esetén lezárja a mérõ beömlõ csonkját, így védi a teljes mérõt követõ hálózatot. Porérzékenységére a több mint 7 éves, szennyezett angliai hálózaton hiba nélkül üzemelõ 1 millió darab mérõ a bizonyíték. Alkalmazása különösen célszerû olyan helyeken, ahol a fogyasztói manipuláció feltételezhetõ, ára a teljes minimálisan - elvárható 25 éves üzemelés alatt gondozásmentessége révén megtérül. Mozgó alkatrészek hiányában a mérõ méréstechnikai jellege nem változik. A Sonix 6 ultrahangos gázmérõ kis befoglaló mérete és könnyû súlya következtében problémás helyeken is könnyen felszerelhetõ.

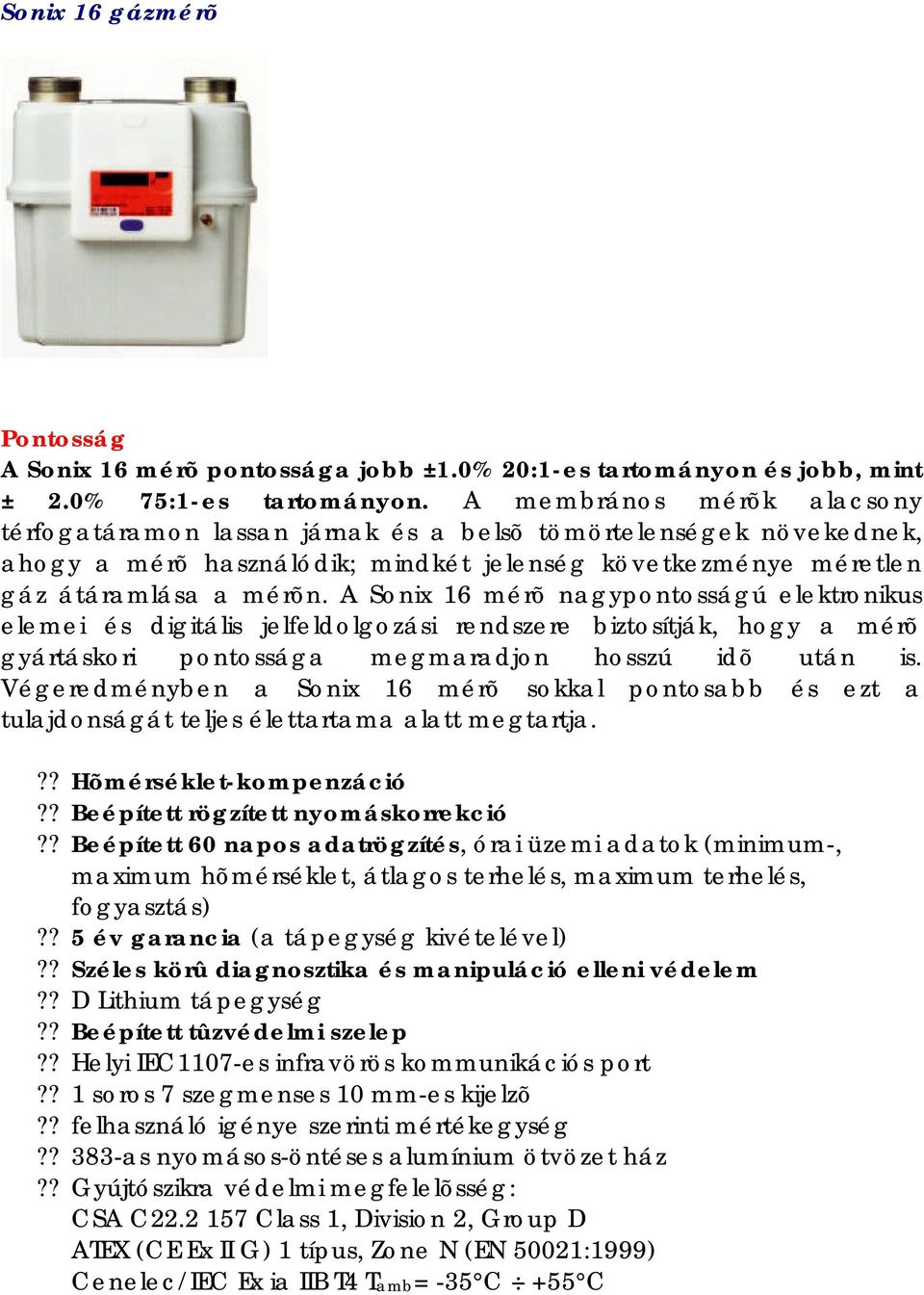

6 Sonix 16 gázmérõ SOUND TECHNOLOGY. ST AR TLING INNO V A TION. Pontosság A Sonix 16 mérõ pontossága jobb ±1.0% 20:1-es tartományon és jobb, mint ± 2.0% 75:1-es tartományon. A membrános mérõk alacsony térfogatáramon lassan járnak és a belsõ tömörtelenségek növekednek, ahogy a mérõ használódik; mindkét jelenség következménye méretlen gáz átáramlása a mérõn. A Sonix 16 mérõ nagypontosságú elektronikus elemei és digitális jelfeldolgozási rendszere biztosítják, hogy a mérõ gyártáskori pontossága megmaradjon hosszú idõ után is. Végeredményben a Sonix 16 mérõ sokkal pontosabb és ezt a tulajdonságát teljes élettartama alatt megtartja.?? Hõmérséklet-kompenzáció?? Beépített rögzített nyomáskorrekció?? Beépített 60 napos adatrögzítés, órai üzemi adatok (minimum-, maximum hõmérséklet, átlagos terhelés, maximum terhelés, fogyasztás)?? 5 év garancia (a tápegység kivételével)?? Széles körû diagnosztika és manipuláció elleni védelem?? D Lithium tápegység?? Beépített tûzvédelmi szelep?? Helyi IEC1107-es infravörös kommunikációs port?? 1 soros 7 szegmenses 10 mm-es kijelzõ?? felhasználó igénye szerinti mértékegység?? 383-as nyomásos-öntéses alumínium ötvözet ház?? Gyújtószikra védelmi megfelelõsség: CSA C Class 1, Division 2, Group D ATEX (CE Ex II G) 1 típus, Zone N (EN 50021:1999) Cenelec/IEC Ex ia IIB T4 Tamb= -35 C +55 C

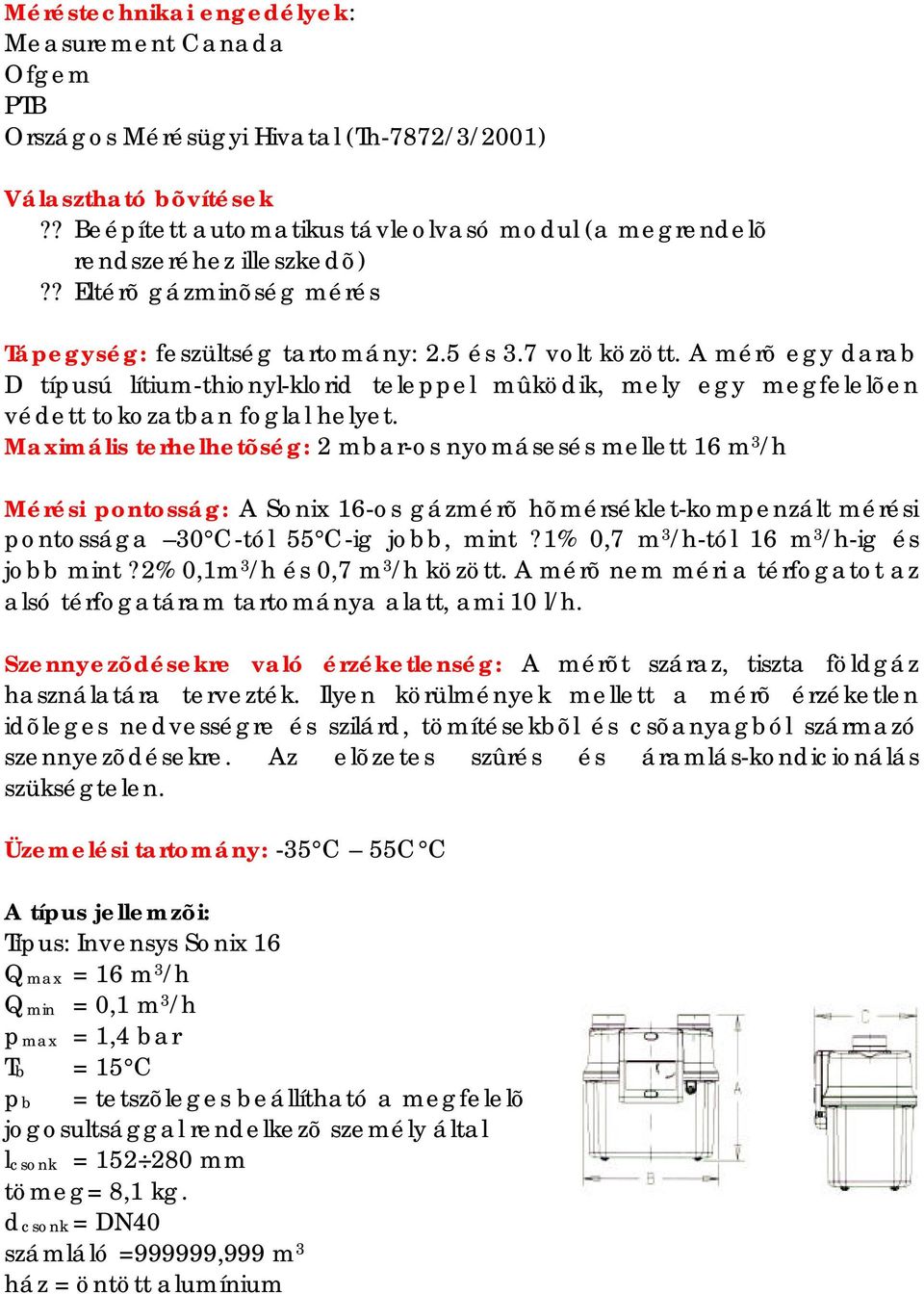

7 Méréstechnikai engedélyek: Measurement Canada Ofgem PTB Országos Mérésügyi Hivatal (Th-7872/3/2001) Választható bõvítések?? Beépített automatikus távleolvasó modul (a megrendelõ rendszeréhez illeszkedõ)?? Eltérõ gázminõség mérés S P E C I F I C AT I O N Tápegység: feszültség tartomány: 2.5 és 3.7 volt között. A mérõ egy darab D típusú lítium-thionyl-klorid teleppel mûködik, mely egy megfelelõen védett tokozatban foglal helyet. Maximális terhelhetõség: 2 mbar-os nyomásesés mellett 16 m 3 /h Mérési pontosság: A Sonix 16-os gázmérõ hõmérséklet-kompenzált mérési pontossága 30 C-tól 55 C-ig jobb, mint?1% 0,7 m 3 /h-tól 16 m 3 /h-ig és jobb mint?2% 0,1m 3 /h és 0,7 m 3 /h között. A mérõ nem méri a térfogatot az alsó térfogatáram tartománya alatt, ami 10 l/h. Szennyezõdésekre való érzéketlenség: A mérõt száraz, tiszta földgáz használatára tervezték. Ilyen körülmények mellett a mérõ érzéketlen idõleges nedvességre és szilárd, tömítésekbõl és csõanyagból származó szennyezõdésekre. Az elõzetes szûrés és áramlás-kondicionálás szükségtelen. Üzemelési tartomány: -35 C 55C C A típus jellemzõi: Típus: Invensys Sonix 16 Qmax = 16 m 3 /h Qmin = 0,1 m 3 /h pmax = 1,4 bar Tb = 15 C pb = tetszõleges beállítható a megfelelõ jogosultsággal rendelkezõ személy által lcsonk = mm tömeg= 8,1 kg. dcsonk = DN40 számláló =999999,999 m 3 ház = öntött alumínium

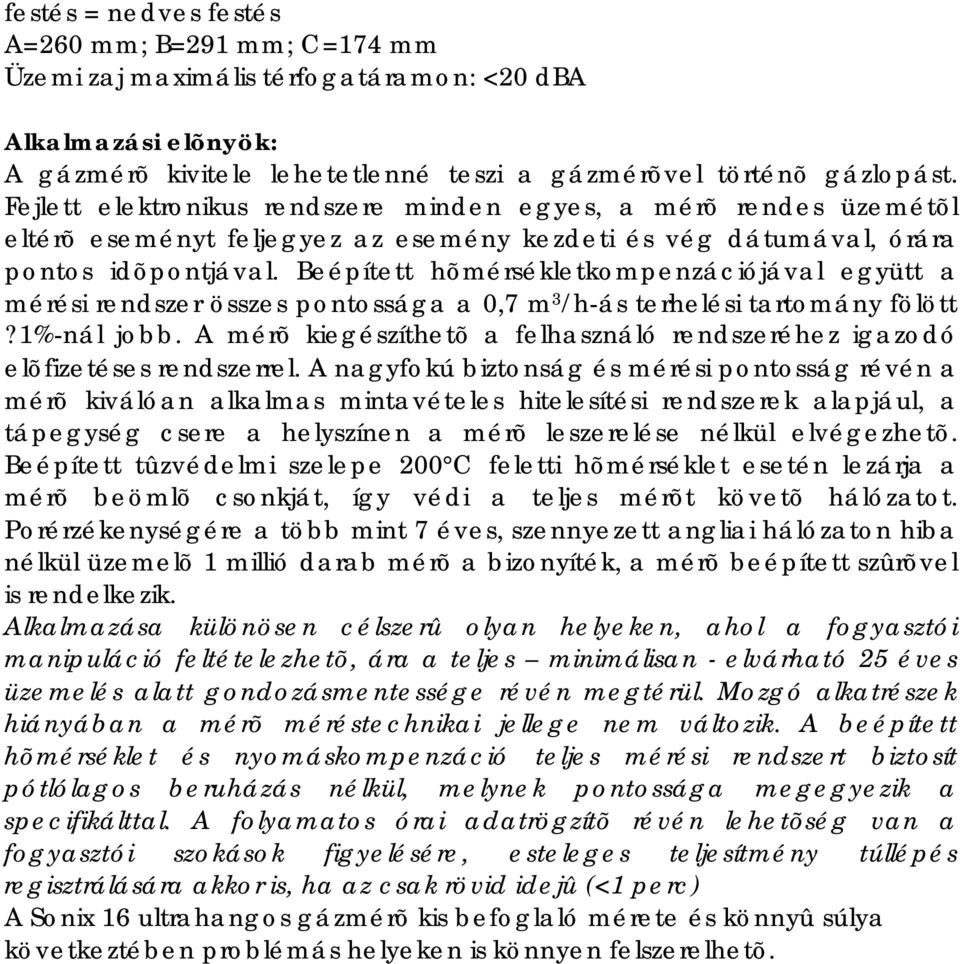

8 festés = nedves festés A=260 mm; B=291 mm; C=174 mm Üzemi zaj maximális térfogatáramon: <20 dba Alkalmazási elõnyök: A gázmérõ kivitele lehetetlenné teszi a gázmérõvel történõ gázlopást. Fejlett elektronikus rendszere minden egyes, a mérõ rendes üzemétõl eltérõ eseményt feljegyez az esemény kezdeti és vég dátumával, órára pontos idõpontjával. Beépített hõmérsékletkompenzációjával együtt a mérési rendszer összes pontossága a 0,7 m 3 /h-ás terhelési tartomány fölött?1%-nál jobb. A mérõ kiegészíthetõ a felhasználó rendszeréhez igazodó elõfizetéses rendszerrel. A nagyfokú biztonság és mérési pontosság révén a mérõ kiválóan alkalmas mintavételes hitelesítési rendszerek alapjául, a tápegység csere a helyszínen a mérõ leszerelése nélkül elvégezhetõ. Beépített tûzvédelmi szelepe 200 C feletti hõmérséklet esetén lezárja a mérõ beömlõ csonkját, így védi a teljes mérõt követõ hálózatot. Porérzékenységére a több mint 7 éves, szennyezett angliai hálózaton hiba nélkül üzemelõ 1 millió darab mérõ a bizonyíték, a mérõ beépített szûrõvel is rendelkezik. Alkalmazása különösen célszerû olyan helyeken, ahol a fogyasztói manipuláció feltételezhetõ, ára a teljes minimálisan - elvárható 25 éves üzemelés alatt gondozásmentessége révén megtérül. Mozgó alkatrészek hiányában a mérõ méréstechnikai jellege nem változik. A beépített hõmérséklet és nyomáskompenzáció teljes mérési rendszert biztosít pótlólagos beruházás nélkül, melynek pontossága megegyezik a specifikálttal. A folyamatos órai adatrögzítõ révén lehetõség van a fogyasztói szokások figyelésére, esteleges teljesítmény túllépés regisztrálására akkor is, ha az csak rövid idejû (<1 perc) A Sonix 16 ultrahangos gázmérõ kis befoglaló mérete és könnyû súlya következtében problémás helyeken is könnyen felszerelhetõ.

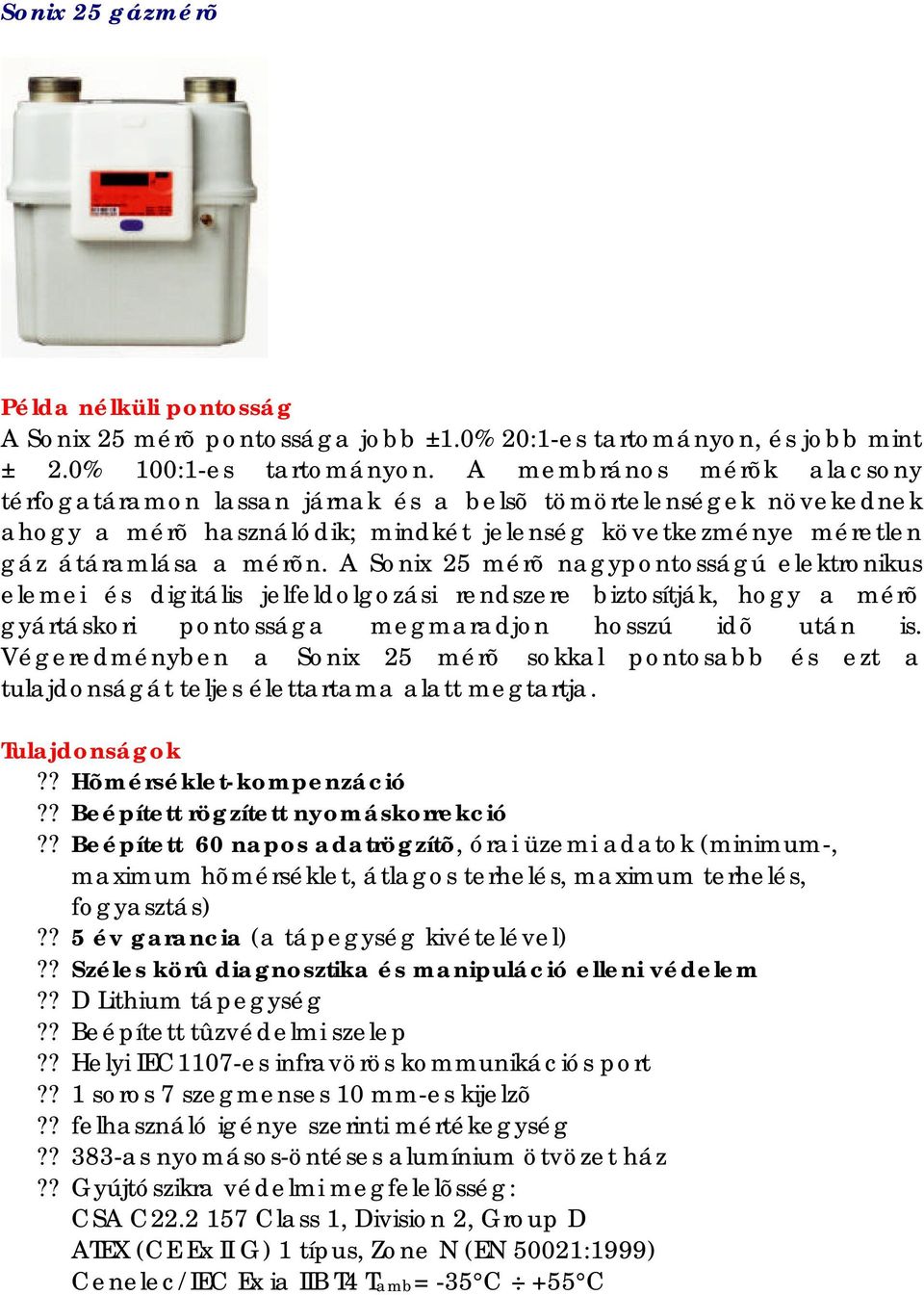

9 Sonix 25 gázmérõ Példa nélküli pontosság A Sonix 25 mérõ pontossága jobb ±1.0% 20:1-es tartományon, és jobb mint ± 2.0% 100:1-es tartományon. A membrános mérõk alacsony térfogatáramon lassan járnak és a belsõ tömörtelenségek növekednek ahogy a mérõ használódik; mindkét jelenség következménye méretlen gáz átáramlása a mérõn. A Sonix 25 mérõ nagypontosságú elektronikus elemei és digitális jelfeldolgozási rendszere biztosítják, hogy a mérõ gyártáskori pontossága megmaradjon hosszú idõ után is. Végeredményben a Sonix 25 mérõ sokkal pontosabb és ezt a tulajdonságát teljes élettartama alatt megtartja. Tulajdonságok?? Hõmérséklet-kompenzáció?? Beépített rögzített nyomáskorrekció?? Beépített 60 napos adatrögzítõ, órai üzemi adatok (minimum-, maximum hõmérséklet, átlagos terhelés, maximum terhelés, fogyasztás)?? 5 év garancia (a tápegység kivételével)?? Széles körû diagnosztika és manipuláció elleni védelem?? D Lithium tápegység?? Beépített tûzvédelmi szelep?? Helyi IEC1107-es infravörös kommunikációs port?? 1 soros 7 szegmenses 10 mm-es kijelzõ?? felhasználó igénye szerinti mértékegység?? 383-as nyomásos-öntéses alumínium ötvözet ház?? Gyújtószikra védelmi megfelelõsség: CSA C Class 1, Division 2, Group D ATEX (CE Ex II G) 1 típus, Zone N (EN 50021:1999) Cenelec/IEC Ex ia IIB T4 Tamb= -35 C +55 C

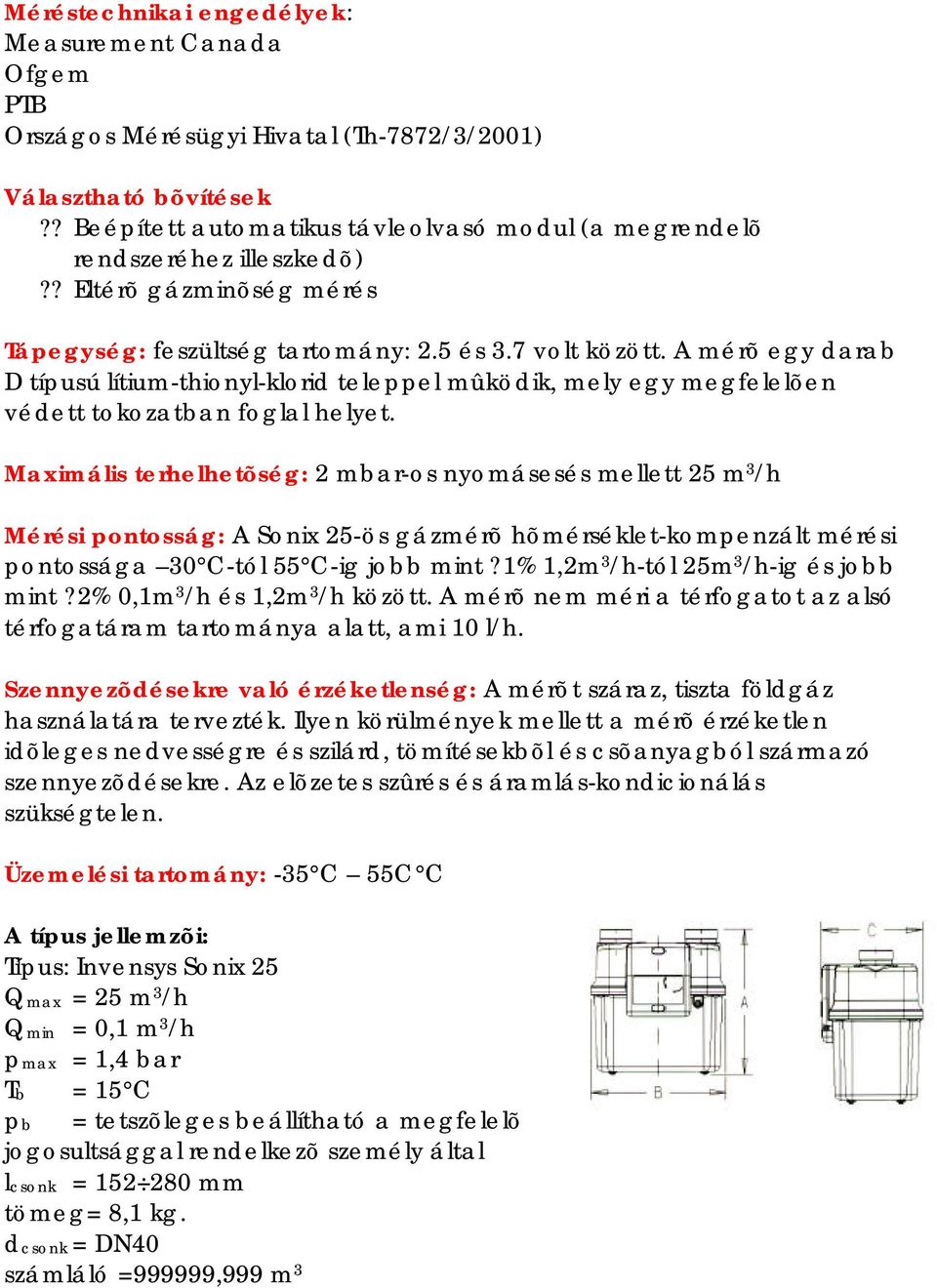

10 Méréstechnikai engedélyek: Measurement Canada Ofgem PTB Országos Mérésügyi Hivatal (Th-7872/3/2001) Választható bõvítések?? Beépített automatikus távleolvasó modul (a megrendelõ rendszeréhez illeszkedõ)?? Eltérõ gázminõség mérés S P E C I F I C AT I O N S Tápegység: feszültség tartomány: 2.5 és 3.7 volt között. A mérõ egy darab D típusú lítium-thionyl-klorid teleppel mûködik, mely egy megfelelõen védett tokozatban foglal helyet. Maximális terhelhetõség: 2 mbar-os nyomásesés mellett 25 m 3 /h Mérési pontosság: A Sonix 25-ös gázmérõ hõmérséklet-kompenzált mérési pontossága 30 C-tól 55 C-ig jobb mint?1% 1,2m 3 /h-tól 25m 3 /h-ig és jobb mint?2% 0,1m 3 /h és 1,2m 3 /h között. A mérõ nem méri a térfogatot az alsó térfogatáram tartománya alatt, ami 10 l/h. Szennyezõdésekre való érzéketlenség: A mérõt száraz, tiszta földgáz használatára tervezték. Ilyen körülmények mellett a mérõ érzéketlen idõleges nedvességre és szilárd, tömítésekbõl és csõanyagból származó szennyezõdésekre. Az elõzetes szûrés és áramlás-kondicionálás szükségtelen. Üzemelési tartomány: -35 C 55C C A típus jellemzõi: Típus: Invensys Sonix 25 Qmax = 25 m 3 /h Qmin = 0,1 m 3 /h pmax = 1,4 bar Tb = 15 C pb = tetszõleges beállítható a megfelelõ jogosultsággal rendelkezõ személy által lcsonk = mm tömeg= 8,1 kg. dcsonk = DN40 számláló =999999,999 m 3

11 ház = öntött alumínium festés = nedves festés A=260 mm; B=291 mm; C=174 mm Üzemi zaj maximális térfogatáramon: <20 dba Alkalmazási elõnyök: A gázmérõ kivitele lehetetlenné teszi a gázmérõvel történõ gázlopást. Fejlett elektronikus rendszere minden egyes, a mérõ rendes üzemétõl eltérõ eseményt feljegyez az esemény kezdeti és vég dátumával, órára pontos idõpontjával. Beépített hõmérsékletkompenzációjával együtt a mérési rendszer összes pontossága a 1,2 m 3 /h-ás terhelési tartomány fölött?1%-nál jobb. A mérõ kiegészíthetõ a felhasználó rendszeréhez igazodó elõfizetéses rendszerrel. A nagyfokú biztonság és mérési pontosság révén a mérõ kiválóan alkalmas mintavételes hitelesítési rendszerek alapjául, a tápegység csere a helyszínen a mérõ leszerelése nélkül elvégezhetõ. Beépített tûzvédelmi szelepe 200 C feletti hõmérséklet esetén lezárja a mérõ beömlõ csonkját, így védi a teljes mérõt követõ hálózatot. Porérzékenységére a több mint 7 éves, szennyezett angliai hálózaton hiba nélkül üzemelõ 1 millió darab mérõ a bizonyíték, a mérõ beépített szûrõvel is rendelkezik. Alkalmazása különösen célszerû olyan helyeken, ahol a fogyasztói manipuláció feltételezhetõ, ára a teljes minimálisan - elvárható 25 éves üzemelés alatt gondozásmentessége révén megtérül. Mozgó alkatrészek hiányában a mérõ méréstechnikai jellege nem változik. A beépített hõmérséklet és nyomáskompenzáció teljes mérési rendszert biztosít pótlólagos beruházás nélkül, melynek pontossága megegyezik a specifikálttal. A folyamatos órai adatrögzítõ révén lehetõség van a fogyasztói szokások figyelésére, esteleges teljesítmény túllépés regisztrálására akkor is, ha az csak rövid idejû (<1 perc) A Sonix 25 ultrahangos gázmérõ kis befoglaló mérete és könnyû súlya következtében problémás helyeken is könnyen felszerelhetõ.
