1 Vision 50P CNC és interfész doboz m3 G2 plazmarendszer Használati útmutató (HU) /2012

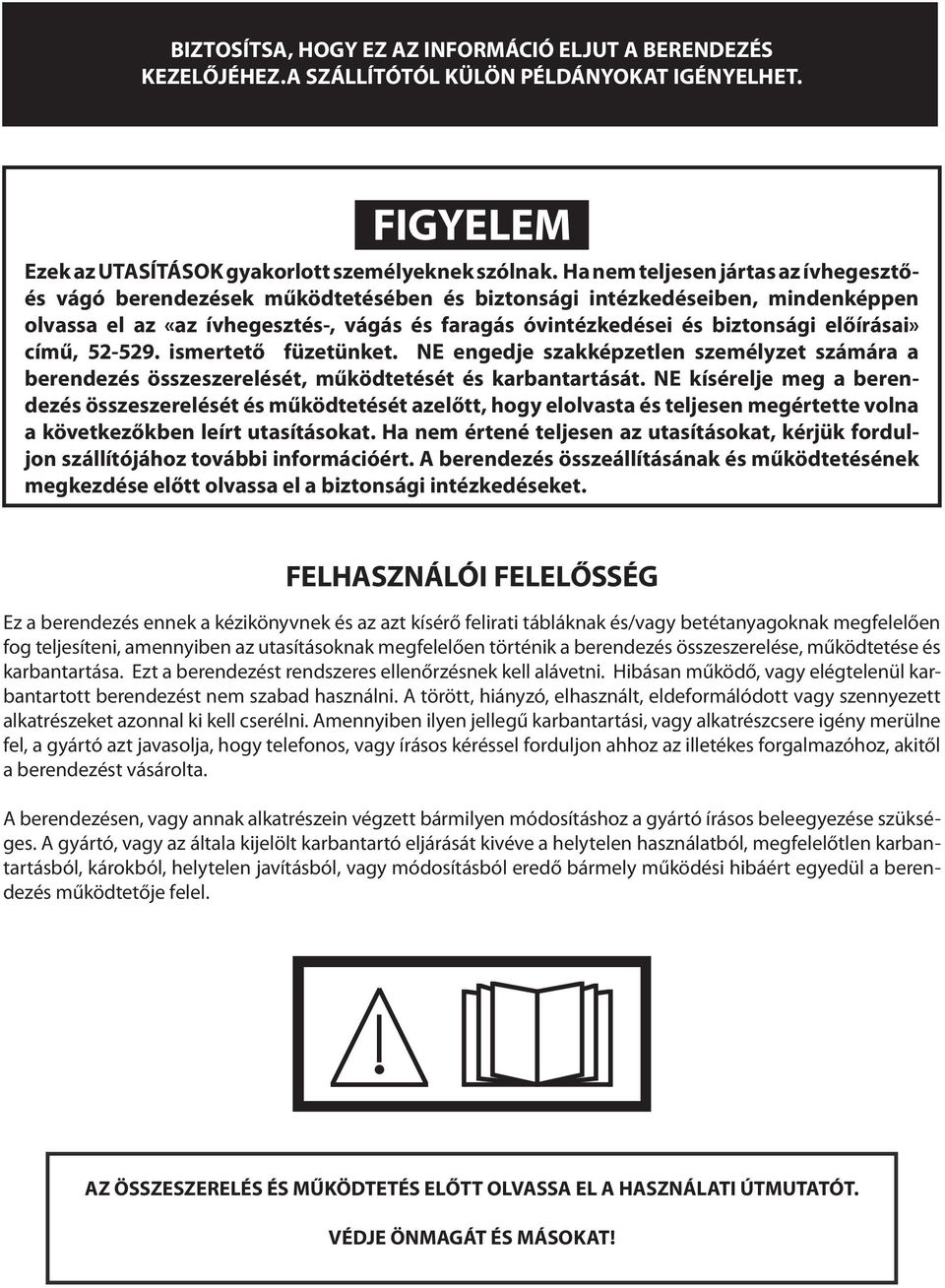

2 BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET. FIGYELEM Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem teljesen jártas az ívhegesztőés vágó berendezések működtetésében és biztonsági intézkedéseiben, mindenképpen olvassa el az «az ívhegesztés-, vágás és faragás óvintézkedései és biztonsági előírásai» című, ismertető füzetünket. NE engedje szakképzetlen személyzet számára a berendezés összeszerelését, működtetését és karbantartását. NE kísérelje meg a berendezés összeszerelését és működtetését azelőtt, hogy elolvasta és teljesen megértette volna a következőkben leírt utasításokat. Ha nem értené teljesen az utasításokat, kérjük forduljon szállítójához további információért. A berendezés összeállításának és működtetésének megkezdése előtt olvassa el a biztonsági intézkedéseket. FELHASZNÁLÓI FELELŐSSÉG Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak megfelelően fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés összeszerelése, működtetése és karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni. Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiányzó, elhasznált, eldeformálódott vagy szennyezett alkatrészeket azonnal ki kell cserélni. Amennyiben ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne fel, a gyártó azt javasolja, hogy telefonos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől a berendezést vásárolta. A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos beleegyezése szükséges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen használatból, megfelelőtlen karbantartásból, károkból, helytelen javításból, vagy módosításból eredő bármely működési hibáért egyedül a berendezés működtetője felel. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT!

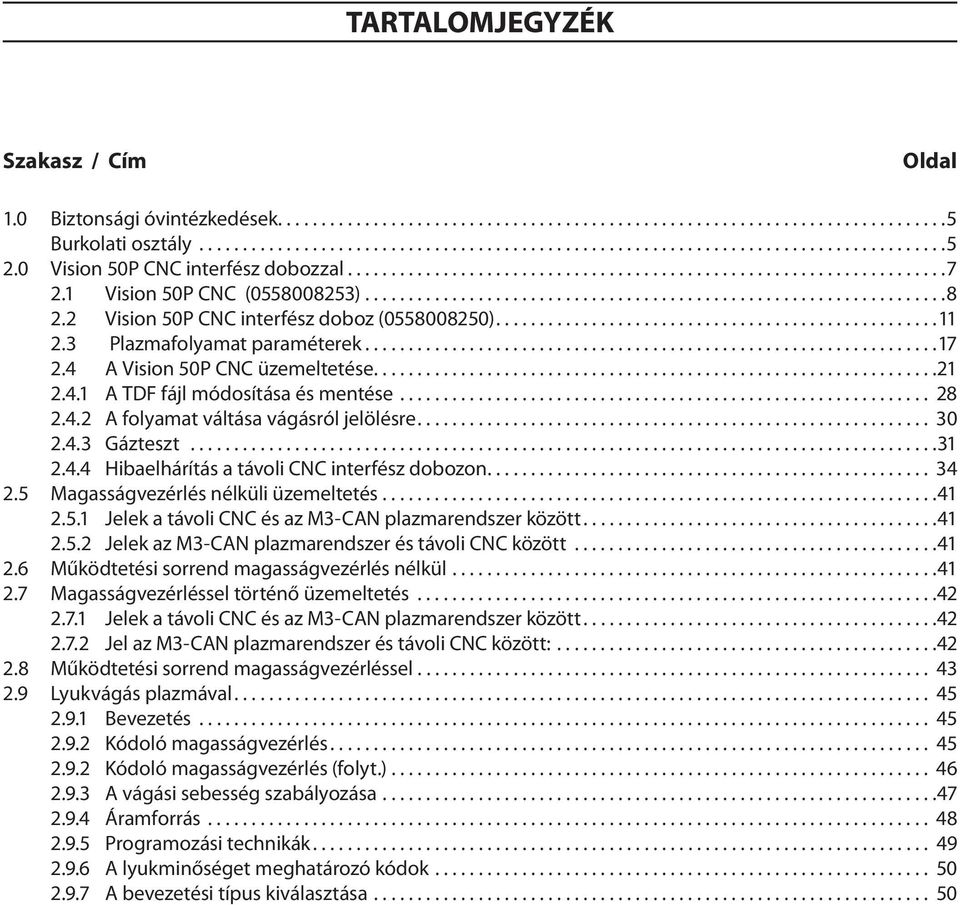

3 tartalomjegyzék Szakasz / Cím Oldal 1.0 Biztonsági óvintézkedések Burkolati osztály Vision 50P CNC interfész dobozzal Vision 50P CNC ( ) Vision 50P CNC interfész doboz ( ) Plazmafolyamat paraméterek A Vision 50P CNC üzemeltetése A TDF fájl módosítása és mentése A folyamat váltása vágásról jelölésre Gázteszt Hibaelhárítás a távoli CNC interfész dobozon Magasságvezérlés nélküli üzemeltetés Jelek a távoli CNC és az M3-CAN plazmarendszer között Jelek az M3-CAN plazmarendszer és távoli CNC között Működtetési sorrend magasságvezérlés nélkül Magasságvezérléssel történő üzemeltetés Jelek a távoli CNC és az M3-CAN plazmarendszer között Jel az M3-CAN plazmarendszer és távoli CNC között: Működtetési sorrend magasságvezérléssel Lyukvágás plazmával Bevezetés Kódoló magasságvezérlés Kódoló magasságvezérlés (folyt.) A vágási sebesség szabályozása Áramforrás Programozási technikák A lyukminőséget meghatározó kódok A bevezetési típus kiválasztása

4 tartalomjegyzék 4

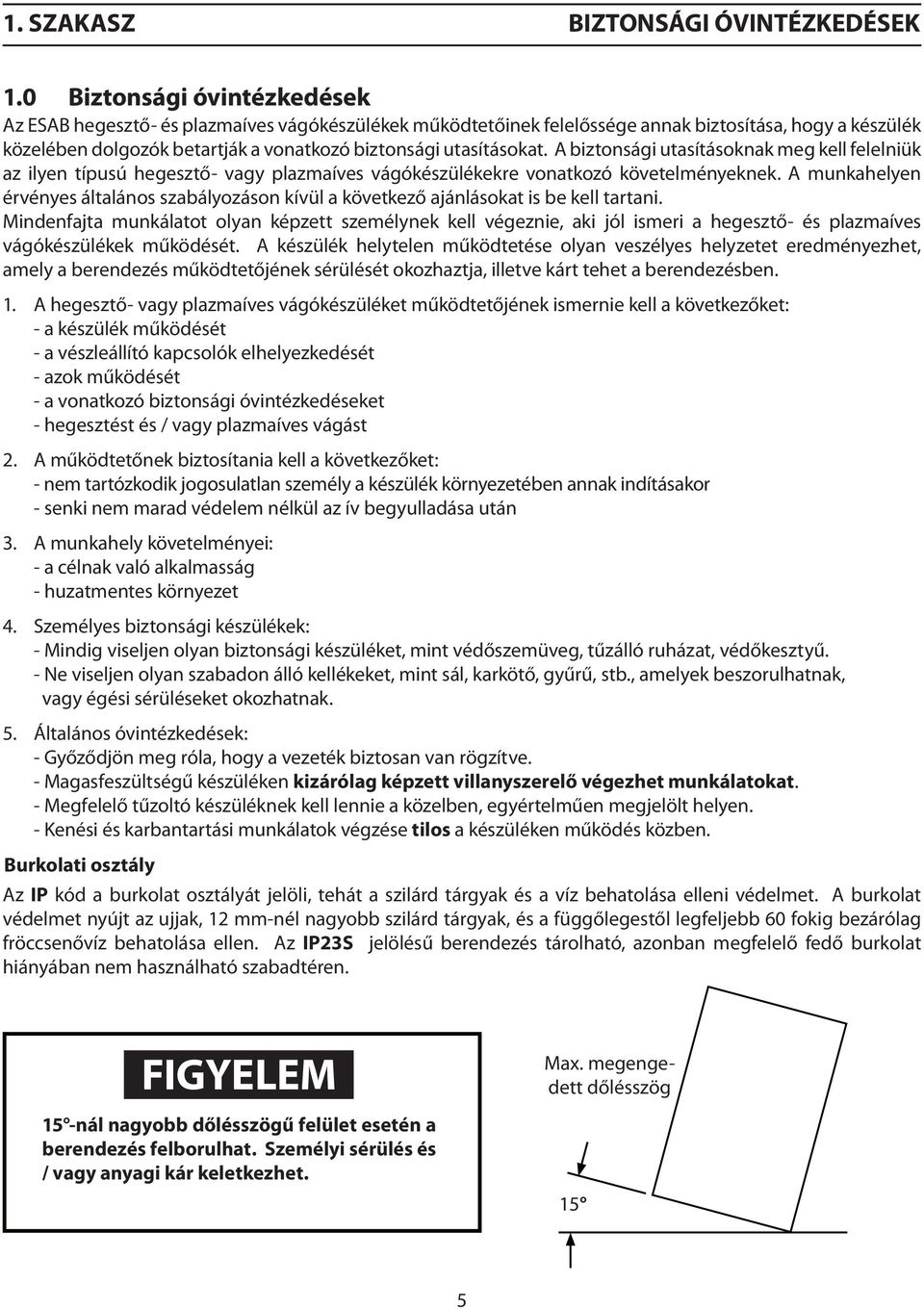

5 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK 1.0 Biztonsági óvintézkedések Az ESAB hegesztő- és plazmaíves vágókészülékek működtetőinek felelőssége annak biztosítása, hogy a készülék közelében dolgozók betartják a vonatkozó biztonsági utasításokat. A biztonsági utasításoknak meg kell felelniük az ilyen típusú hegesztő- vagy plazmaíves vágókészülékekre vonatkozó követelményeknek. A munkahelyen érvényes általános szabályozáson kívül a következő ajánlásokat is be kell tartani. Mindenfajta munkálatot olyan képzett személynek kell végeznie, aki jól ismeri a hegesztő- és plazmaíves vágókészülékek működését. A készülék helytelen működtetése olyan veszélyes helyzetet eredményezhet, amely a berendezés működtetőjének sérülését okozhaztja, illetve kárt tehet a berendezésben. 1. A hegesztő- vagy plazmaíves vágókészüléket működtetőjének ismernie kell a következőket: - a készülék működését - a vészleállító kapcsolók elhelyezkedését - azok működését - a vonatkozó biztonsági óvintézkedéseket - hegesztést és / vagy plazmaíves vágást 2. A működtetőnek biztosítania kell a következőket: - nem tartózkodik jogosulatlan személy a készülék környezetében annak indításakor - senki nem marad védelem nélkül az ív begyulladása után 3. A munkahely követelményei: - a célnak való alkalmasság - huzatmentes környezet 4. Személyes biztonsági készülékek: - Mindig viseljen olyan biztonsági készüléket, mint védőszemüveg, tűzálló ruházat, védőkesztyű. - Ne viseljen olyan szabadon álló kellékeket, mint sál, karkötő, gyűrű, stb., amelyek beszorulhatnak, vagy égési sérüléseket okozhatnak. 5. Általános óvintézkedések: - Győződjön meg róla, hogy a vezeték biztosan van rögzítve. - Magasfeszültségű készüléken kizárólag képzett villanyszerelő végezhet munkálatokat. - Megfelelő tűzoltó készüléknek kell lennie a közelben, egyértelműen megjelölt helyen. - Kenési és karbantartási munkálatok végzése tilos a készüléken működés közben. Burkolati osztály Az IP kód a burkolat osztályát jelöli, tehát a szilárd tárgyak és a víz behatolása elleni védelmet. A burkolat védelmet nyújt az ujjak, 12 mm-nél nagyobb szilárd tárgyak, és a függőlegestől legfeljebb 60 fokig bezárólag fröccsenővíz behatolása ellen. Az IP23S jelölésű berendezés tárolható, azonban megfelelő fedő burkolat hiányában nem használható szabadtéren. figyelem 15 -nál nagyobb dőlésszögű felület esetén a berendezés felborulhat. Személyi sérülés és / vagy anyagi kár keletkezhet. Max. megengedett dőlésszög 15 5

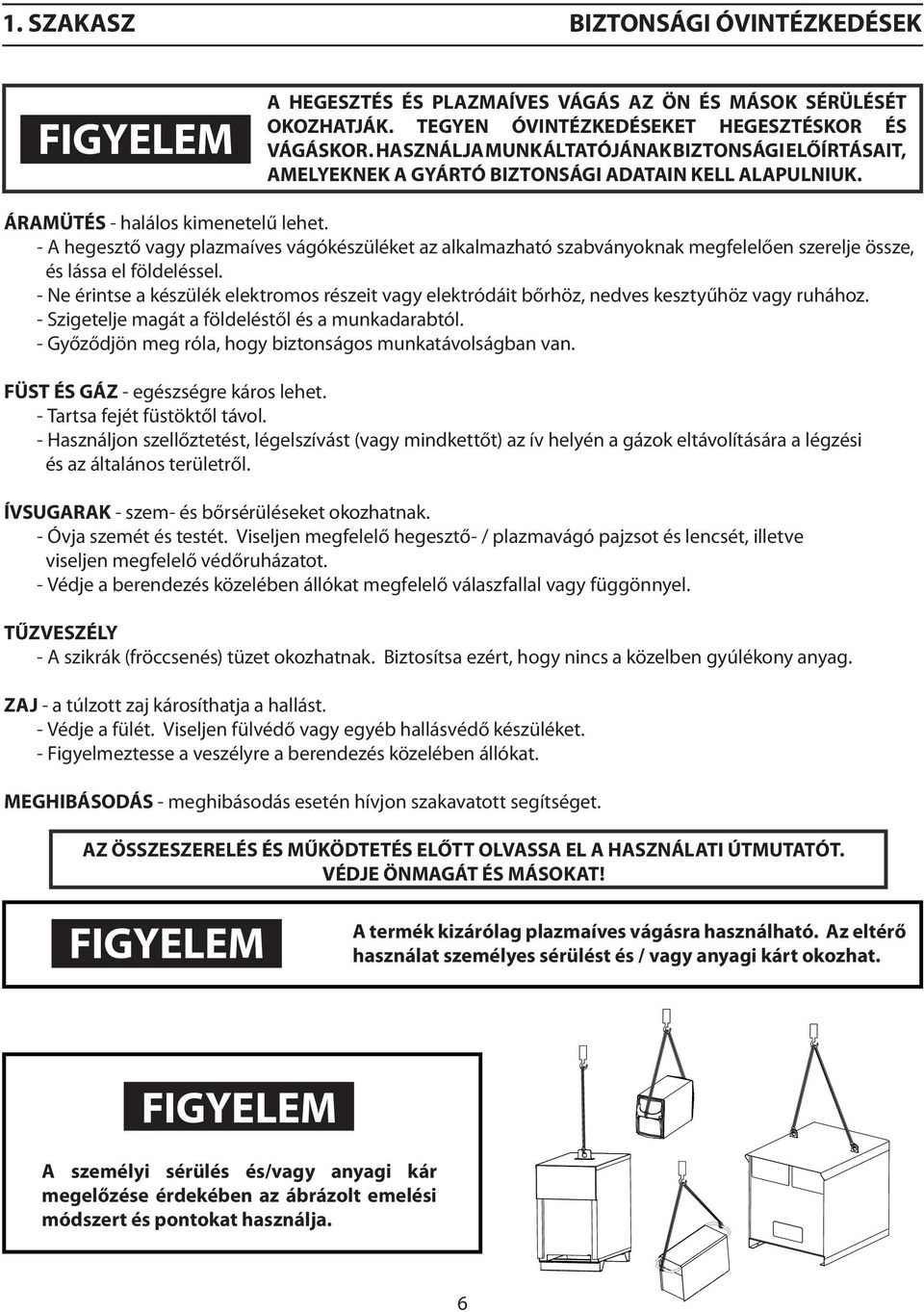

6 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK FIGYELEM A HEGESZTÉS ÉS PLAZMAÍVES VÁGÁS AZ ÖN ÉS MÁSOK SÉRÜLÉSÉT OKOZHATJÁK. TEGYEN ÓVINTÉZKEDÉSEKET HEGESZTÉSKOR ÉS VÁGÁSKOR. HASZNÁLJA MUNKÁLTATÓJÁNAK BIZTONSÁGI ELŐÍRTÁSAIT, AMELYEKNEK A GYÁRTÓ BIZTONSÁGI ADATAIN KELL ALAPULNIUK. ÁRAMÜTÉS - halálos kimenetelű lehet. - A hegesztő vagy plazmaíves vágókészüléket az alkalmazható szabványoknak megfelelően szerelje össze, és lássa el földeléssel. - Ne érintse a készülék elektromos részeit vagy elektródáit bőrhöz, nedves kesztyűhöz vagy ruhához. - Szigetelje magát a földeléstől és a munkadarabtól. - Győződjön meg róla, hogy biztonságos munkatávolságban van. FÜST ÉS GÁZ - egészségre káros lehet. - Tartsa fejét füstöktől távol. - Használjon szellőztetést, légelszívást (vagy mindkettőt) az ív helyén a gázok eltávolítására a légzési és az általános területről. ÍVSUGARAK - szem- és bőrsérüléseket okozhatnak. - Óvja szemét és testét. Viseljen megfelelő hegesztő- / plazmavágó pajzsot és lencsét, illetve viseljen megfelelő védőruházatot. - Védje a berendezés közelében állókat megfelelő válaszfallal vagy függönnyel. TŰZVESZÉLY - A szikrák (fröccsenés) tüzet okozhatnak. Biztosítsa ezért, hogy nincs a közelben gyúlékony anyag. ZAJ - a túlzott zaj károsíthatja a hallást. - Védje a fülét. Viseljen fülvédő vagy egyéb hallásvédő készüléket. - Figyelmeztesse a veszélyre a berendezés közelében állókat. MEGHIBÁSODÁS - meghibásodás esetén hívjon szakavatott segítséget. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! figyelem A termék kizárólag plazmaíves vágásra használható. Az eltérő használat személyes sérülést és / vagy anyagi kárt okozhat. figyelem A személyi sérülés és/vagy anyagi kár megelőzése érdekében az ábrázolt emelési módszert és pontokat használja. 6

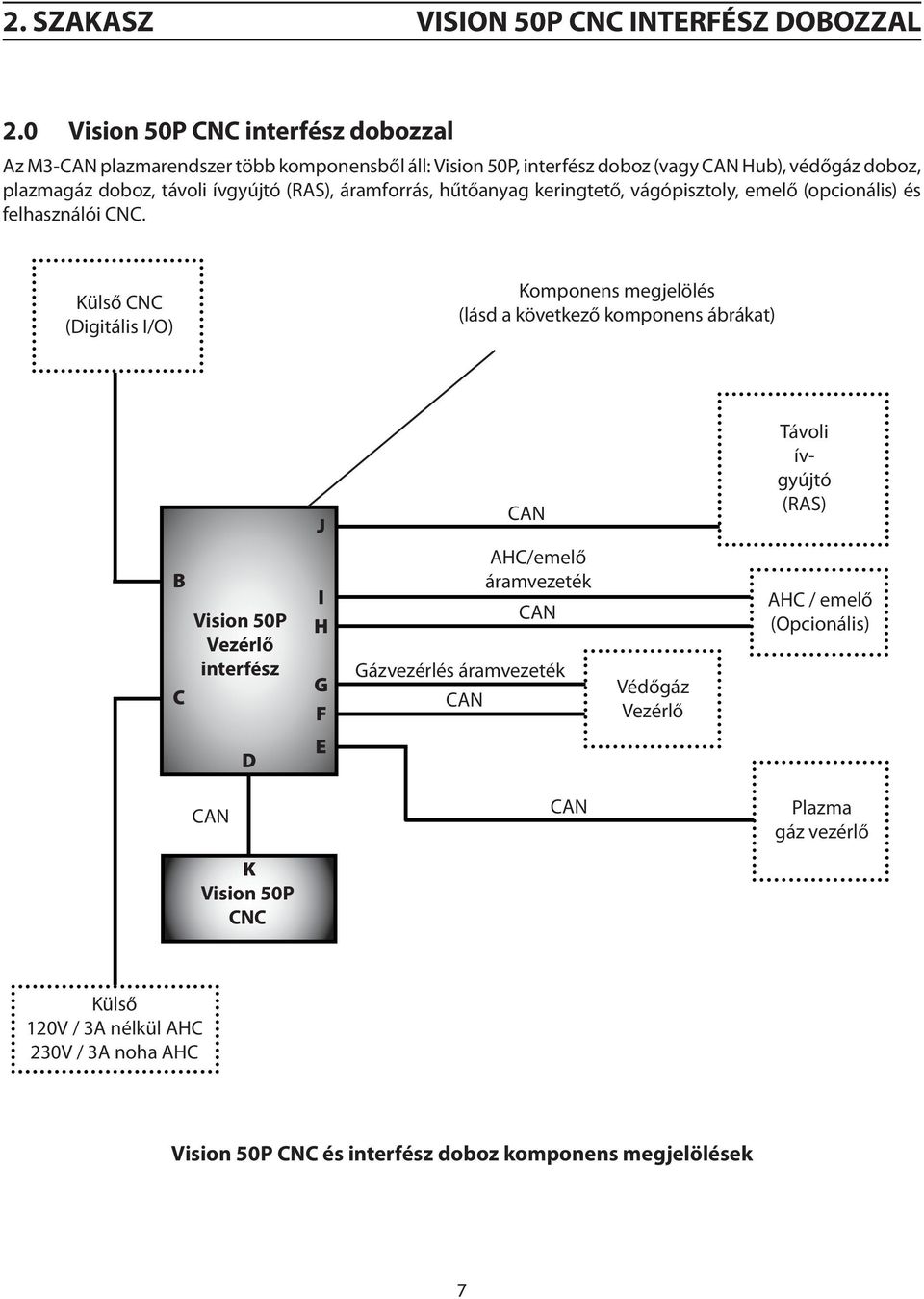

7 2.0 Vision 50P CNC interfész dobozzal Az M3-CAN plazmarendszer több komponensből áll: Vision 50P, interfész doboz (vagy CAN Hub), védőgáz doboz, plazmagáz doboz, távoli ívgyújtó (RAS), áramforrás, hűtőanyag keringtető, vágópisztoly, emelő (opcionális) és felhasználói CNC. Külső CNC (Digitális I/O) Komponens megjelölés (lásd a következő komponens ábrákat) B C Vision 50P Vezérlő interfész J I H G F CAN CAN AHC/emelő áramvezeték CAN Gázvezérlés áramvezeték Védőgáz Vezérlő Távoli ívgyújtó (RAS) AHC / emelő (Opcionális) D E CAN CAN Plazma gáz vezérlő K Vision 50P CNC Külső 120V / 3A nélkül AHC 230V / 3A noha AHC Vision 50P CNC és interfész doboz komponens megjelölések 7

8 2.1 Vision 50P CNC ( ) A Vision 50P egy érintőképernyős CNC, amely plazmaíves vágási és jelölési folyamatok vezérlésére, gázvezérlés, áramvezérlésre és sorrendszabályozásra szolgál. Ugyanakkor nem rendelkezik a berendezés mozgásával kapcsolatos funkcióval. A Vision50P egy PC-alapú üzemeltető panel a külső komponensek vezérlésére ACON protokoll segítségével. A Vision50P egy 8,4 átmérőjű, érintővezérlős VGA TFT kijelzővel, potenciométerrel és nyomógombbal rendelkezik a navigáció és kiválasztás számára; továbbá kulcsos kapcsolóval a jogosultságkezelés érdekében. A CAN-busz és az áramellátás egy 8-tűs CAN csatlakozón keresztül csatlakozik. A Vision50P kiegészítő Ethernet és USB interfész csatlakoztatását teszi lehetővé a kommunikáció és karbantartás számára (235,0 mm) (323,9 mm) Súly: 10 lbs. (4,5 kg) A Vision 50P doboz 4.62 (117,5 mm) széles. Szélessége 5.12 (130,2 mm), ha a frontpanel gombját is beleszámítja. A Vision 50P két különböző módban üzemeltethető: Üzemelési módban és Szervizelési módban. Az alapértelmezett mód az Üzemelési mód, amely az összes szükséges művelet elvégzését lehetővé teszi az üzemeltető számára. A Szervizelési mód olyan szervizelési feladatokra szolgál, mint az állomásállandó frissítése, diagnózis stb. Bizonyos folyamatparaméterek csak Szervizelési módban jelennek meg. A Szervizelési mód akkor aktiválható, ha az USB billentyűzet csatlakoztatva van, vagy a kulcsot 0 pozícióra állítják. Az előlapon egy potenciométer található. Amennyiben az üzemeltető nem rendelkezik billentyűzettel, akkor a Vision 50P két beviteli eszköze a potenciométer és az érintőképernyő. Ezzel a potenciométerrel az üzemeltető fel- és legörgetve választhat az egyes paraméterek közül. A potenciométert lenyomva az üzemeltető az adott paraméter értékét is módosíthatja. 8

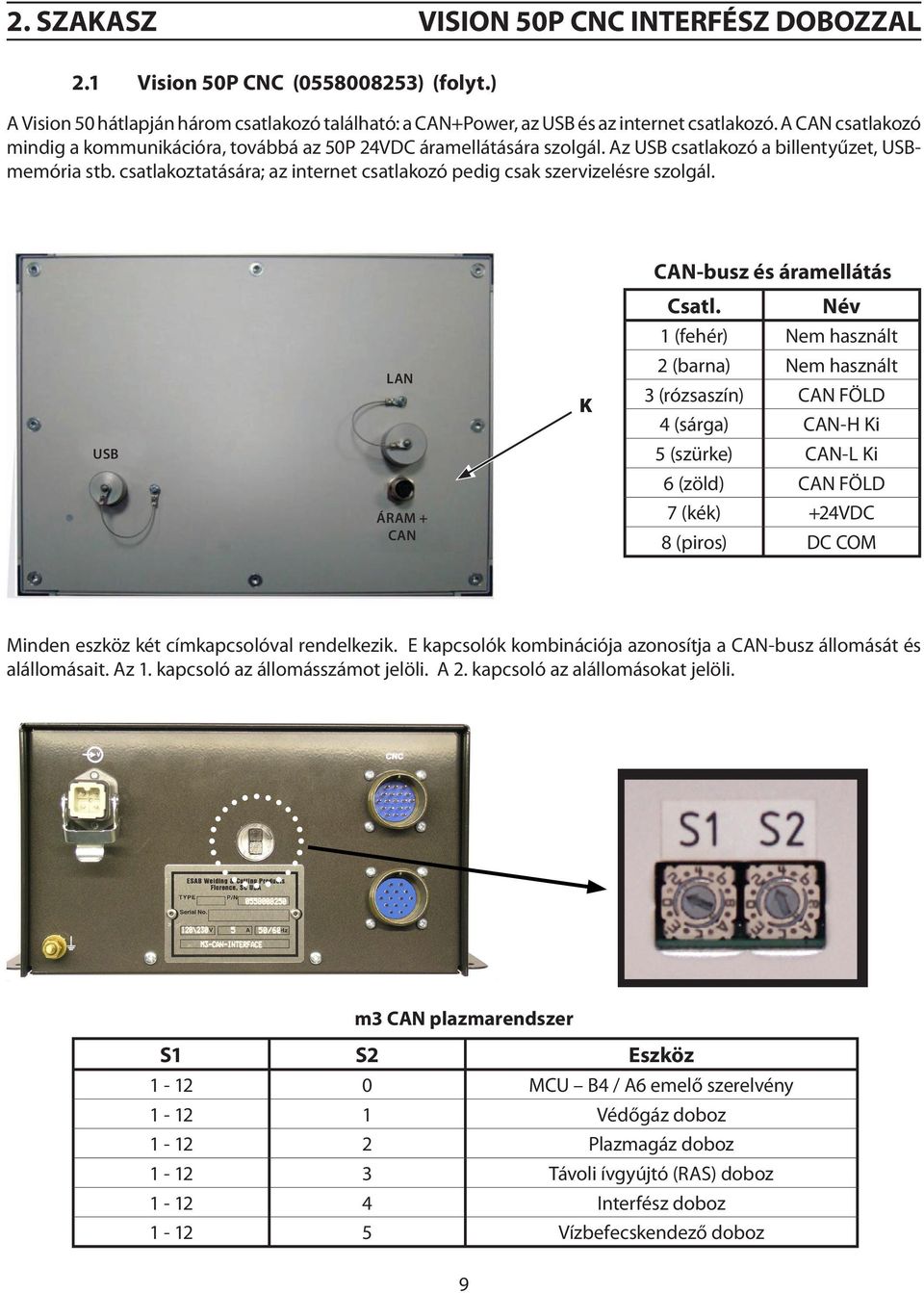

9 relate centra VISION 50P cnc interfész DOBOZZALignitio 2. szakasz 2.1 Vision 50P CNC ( ) (folyt.) The A move the fu A Vision 50 hátlapján három csatlakozó található: a CAN+Power, az USB és az internet csatlakozó. A CAN csatlakozó mindig a kommunikációra, továbbá az 50P 24VDC áramellátására szolgál. Az USB csatlakozó a billentyűzet, USBmemória stb. csatlakoztatására; az internet csatlakozó pedig csak szervizelésre szolgál. CAN-busz és áramellátás LAN K USB ÁRAM + CAN Csatl. Név 1 (fehér) 2 (barna) 3 (rózsaszín) 4 (sárga) 5 (szürke) 6 (zöld) 7 (kék) 8 (piros) Nem használt Nem használt CAN FÖLD CAN-H Ki CAN-L Ki CAN FÖLD +24VDC DC COM The S as a g third pin st Unit ACON switch a unit rotary statio Minden eszköz két címkapcsolóval rendelkezik. E kapcsolók kombinációja azonosítja a CAN-busz állomását és alállomásait. Az 1. kapcsoló az állomásszámot jelöli. A 2. kapcsoló az alállomásokat jelöli. m3 CAN plazmarendszer S1 S2 Eszköz MCU B4 / A6 emelő szerelvény Védőgáz doboz Plazmagáz doboz Távoli ívgyújtó (RAS) doboz Interfész doboz Vízbefecskendező doboz 9 Fun Stat Stat

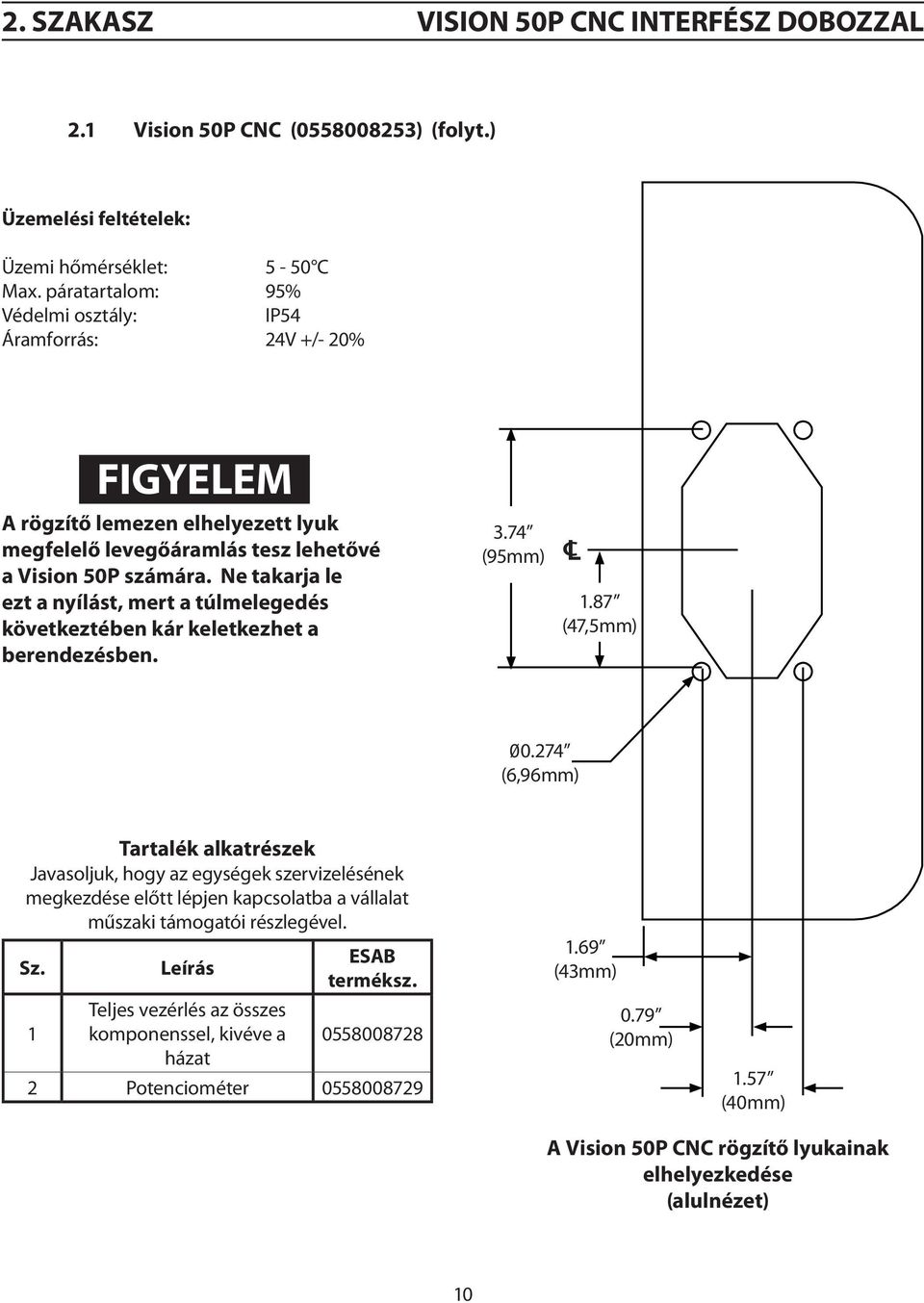

10 2.1 Vision 50P CNC ( ) (folyt.) Üzemelési feltételek: Üzemi hőmérséklet: 5-50 C Max. páratartalom: 95% Védelmi osztály: IP54 Áramforrás: 24V +/- 20% FIGYELEM A rögzítő lemezen elhelyezett lyuk megfelelő levegőáramlás tesz lehetővé a Vision 50P számára. Ne takarja le ezt a nyílást, mert a túlmelegedés következtében kár keletkezhet a berendezésben (95mm) 1.87 (47,5mm) (6,96mm) Tartalék alkatrészek Javasoljuk, hogy az egységek szervizelésének megkezdése előtt lépjen kapcsolatba a vállalat műszaki támogatói részlegével. Sz. Leírás ESAB terméksz. 1 Teljes vezérlés az összes komponenssel, kivéve a házat 2 Potenciométer (43mm) 0.79 (20mm) 1.57 (40mm) A Vision 50P CNC rögzítő lyukainak elhelyezkedése (alulnézet) 10

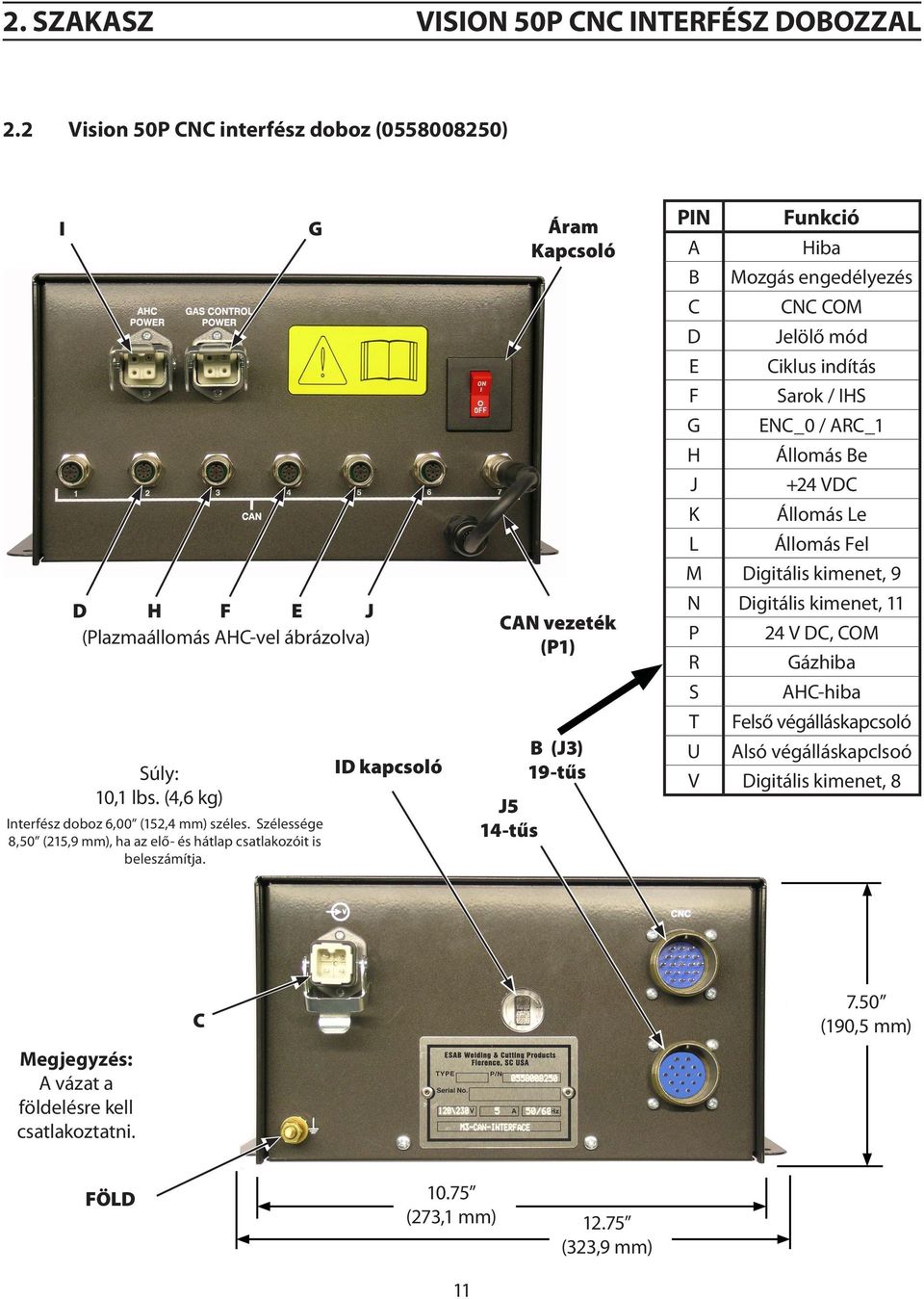

11 2.2 Vision 50P CNC interfész doboz ( ) I D H F E J (Plazmaállomás AHC-vel ábrázolva) Súly: 10,1 lbs. (4,6 kg) Interfész doboz 6,00 (152,4 mm) széles. Szélessége 8,50 (215,9 mm), ha az elő- és hátlap csatlakozóit is beleszámítja. G ID kapcsoló Áram Kapcsoló CAN vezeték (P1) J5 14-tűs B (J3) 19-tűs PIN Funkció A Hiba B Mozgás engedélyezés C CNC COM D Jelölő mód E Ciklus indítás F Sarok / IHS G ENC_0 / ARC_1 H Állomás Be J +24 VDC K Állomás Le L Állomás Fel M Digitális kimenet, 9 N Digitális kimenet, 11 P 24 V DC, COM R Gázhiba S AHC-hiba T Felső végálláskapcsoló U Alsó végálláskapclsoó V Digitális kimenet, 8 Megjegyzés: A vázat a földelésre kell csatlakoztatni. C 7.50 (190,5 mm) FÖLD (273,1 mm) (323,9 mm)

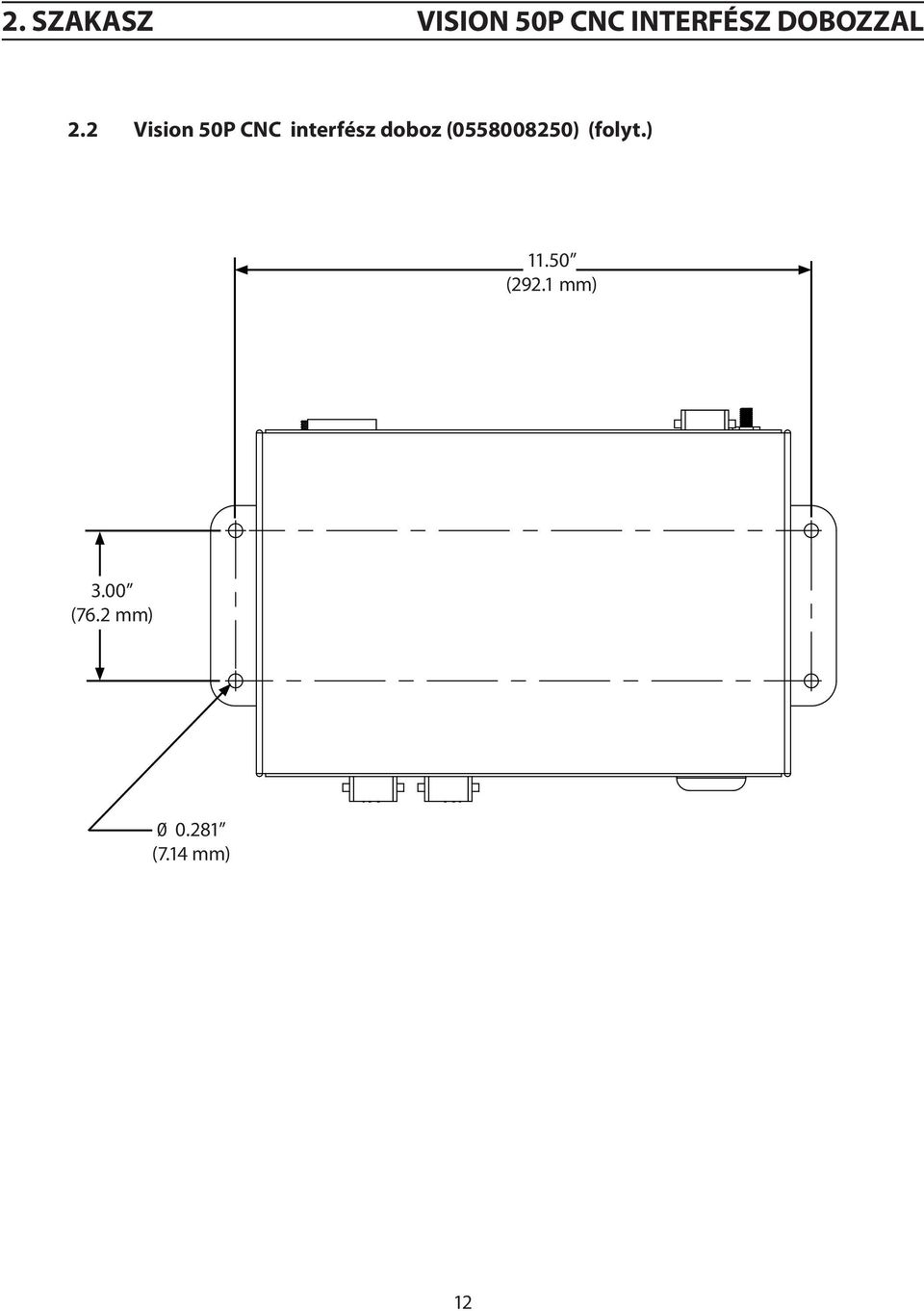

12 2.2 Vision 50P CNC interfész doboz ( ) (folyt.) (292.1 mm) 3.00 (76.2 mm) (7.14 mm) 12

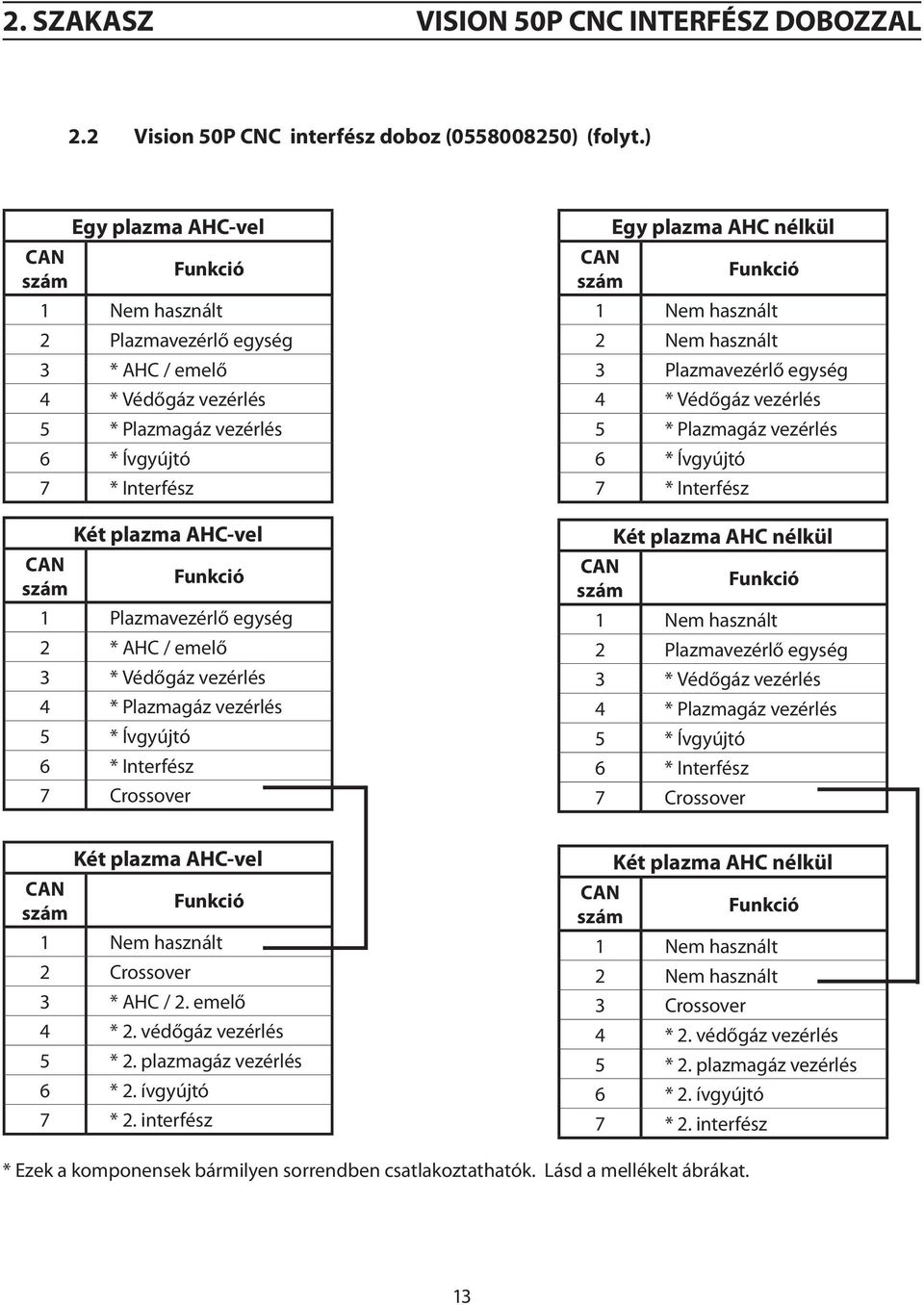

13 2.2 Vision 50P CNC interfész doboz ( ) (folyt.) CAN szám Egy plazma AHC-vel Funkció 1 Nem használt 2 Plazmavezérlő egység 3 * AHC / emelő 4 * Védőgáz vezérlés 5 * Plazmagáz vezérlés 6 * Ívgyújtó 7 * Interfész CAN szám Két plazma AHC-vel Funkció 1 Plazmavezérlő egység 2 * AHC / emelő 3 * Védőgáz vezérlés 4 * Plazmagáz vezérlés 5 * Ívgyújtó 6 * Interfész 7 Crossover CAN szám Egy plazma AHC nélkül Funkció 1 Nem használt 2 Nem használt 3 Plazmavezérlő egység 4 * Védőgáz vezérlés 5 * Plazmagáz vezérlés 6 * Ívgyújtó 7 * Interfész CAN szám Két plazma AHC nélkül Funkció 1 Nem használt 2 Plazmavezérlő egység 3 * Védőgáz vezérlés 4 * Plazmagáz vezérlés 5 * Ívgyújtó 6 * Interfész 7 Crossover CAN szám Két plazma AHC-vel Funkció 1 Nem használt 2 Crossover 3 * AHC / 2. emelő 4 * 2. védőgáz vezérlés 5 * 2. plazmagáz vezérlés 6 * 2. ívgyújtó 7 * 2. interfész CAN szám Két plazma AHC nélkül Funkció 1 Nem használt 2 Nem használt 3 Crossover 4 * 2. védőgáz vezérlés 5 * 2. plazmagáz vezérlés 6 * 2. ívgyújtó 7 * 2. interfész * Ezek a komponensek bármilyen sorrendben csatlakoztathatók. Lásd a mellékelt ábrákat. 13

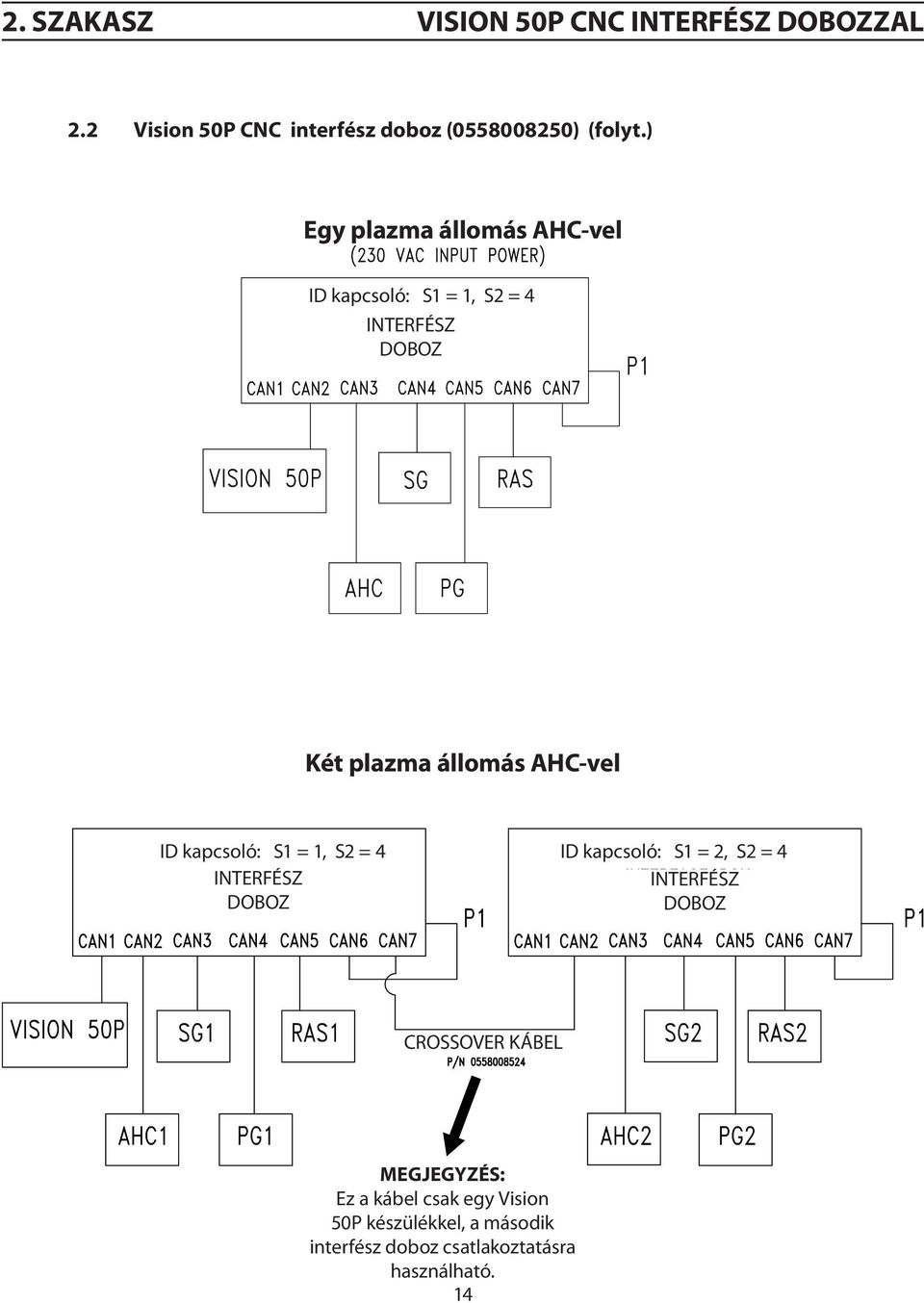

14 2.2 Vision 50P CNC interfész doboz ( ) (folyt.) Egy plazma állomás AHC-vel ID kapcsoló: S1 = 1, S2 = 4 INTERFÉSZ DOBOZ Két plazma állomás AHC-vel ID kapcsoló: S1 = 1, S2 = 4 ID kapcsoló: S1 = 2, S2 = 4 INTERFÉSZ INTERFÉSZ DOBOZ DOBOZ CROSSOVER KÁBEL MEGJEGYZÉS: Ez a kábel csak egy Vision 50P készülékkel, a második interfész doboz csatlakoztatásra használható. 14

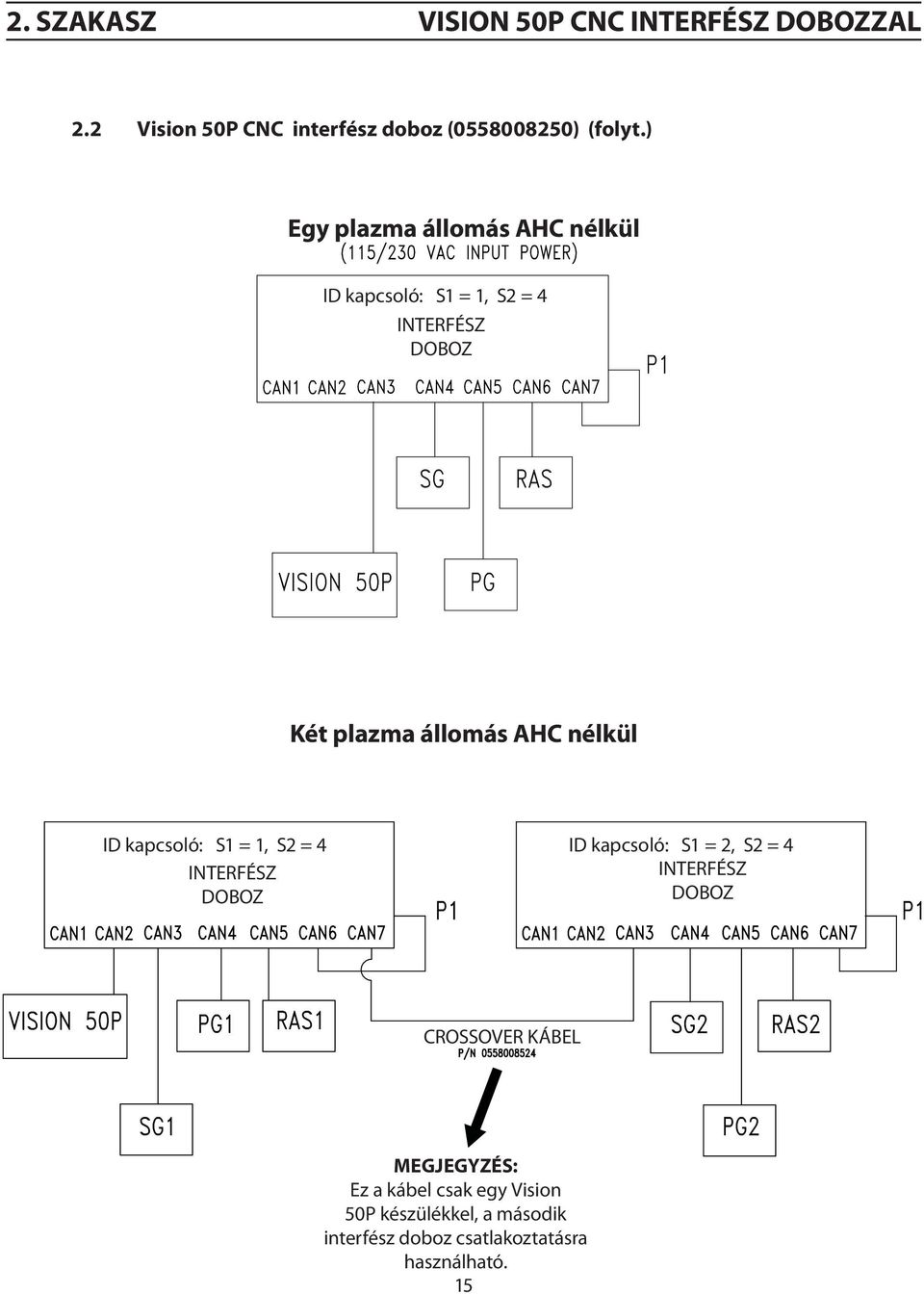

15 2.2 Vision 50P CNC interfész doboz ( ) (folyt.) Egy plazma állomás AHC nélkül ID kapcsoló: S1 = 1, S2 = 4 INTERFÉSZ DOBOZ Két plazma állomás AHC nélkül ID kapcsoló: S1 = 1, S2 = 4 ID kapcsoló: S1 = 2, S2 = 4 INTERFÉSZ INTERFÉSZ DOBOZ DOBOZ CROSSOVER KÁBEL MEGJEGYZÉS: Ez a kábel csak egy Vision 50P készülékkel, a második interfész doboz csatlakoztatásra használható. 15

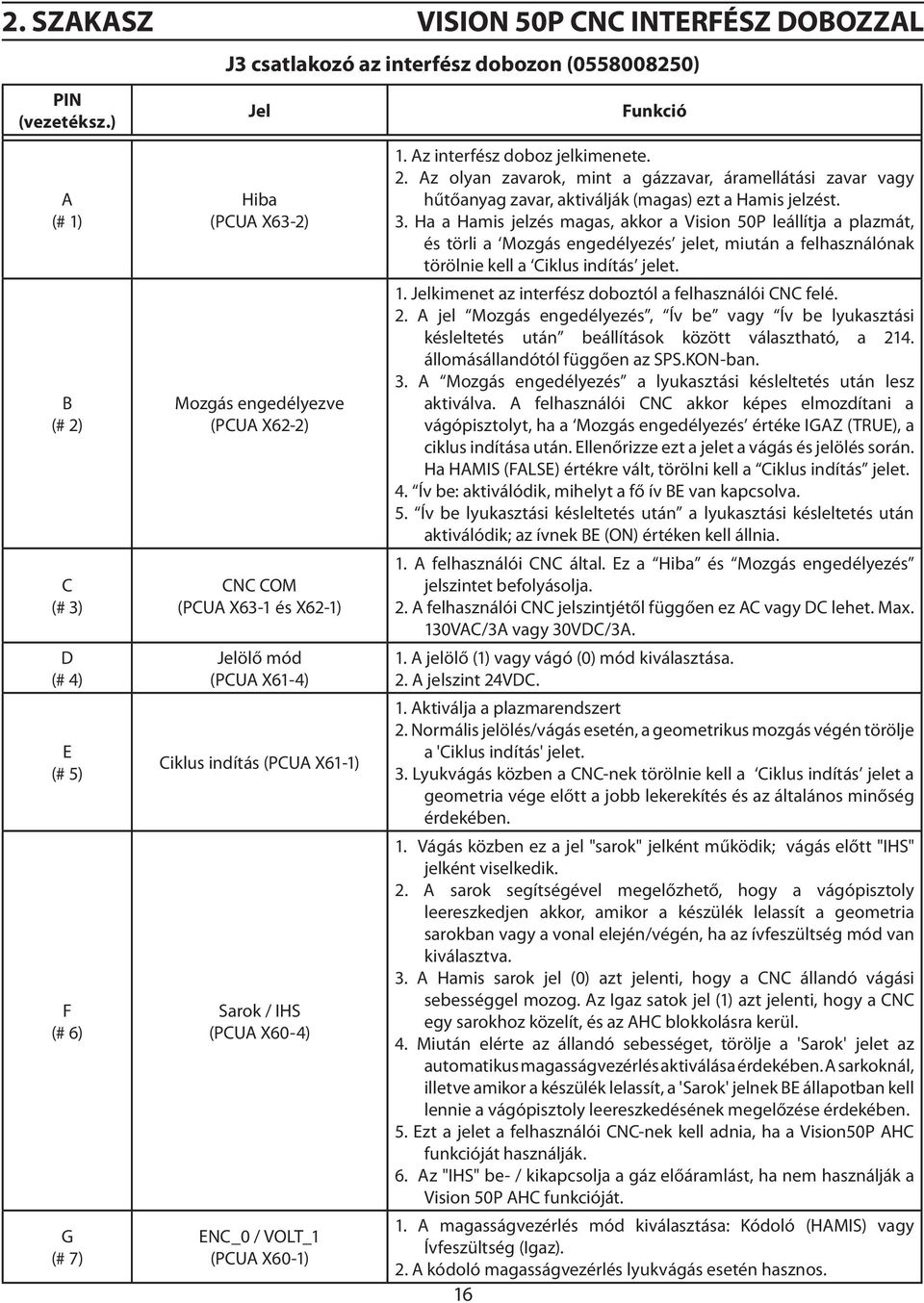

16 J3 csatlakozó az interfész dobozon ( ) PIN (vezetéksz.) A (# 1) B (# 2) C (# 3) D (# 4) E (# 5) F (# 6) G (# 7) Jel Hiba (PCUA X63-2) Mozgás engedélyezve (PCUA X62-2) CNC COM (PCUA X63-1 és X62-1) Jelölő mód (PCUA X61-4) Ciklus indítás (PCUA X61-1) Sarok / IHS (PCUA X60-4) ENC_0 / VOLT_1 (PCUA X60-1) Funkció 1. Az interfész doboz jelkimenete. 2. Az olyan zavarok, mint a gázzavar, áramellátási zavar vagy hűtőanyag zavar, aktiválják (magas) ezt a Hamis jelzést. 3. Ha a Hamis jelzés magas, akkor a Vision 50P leállítja a plazmát, és törli a Mozgás engedélyezés jelet, miután a felhasználónak törölnie kell a Ciklus indítás jelet. 1. Jelkimenet az interfész doboztól a felhasználói CNC felé. 2. A jel Mozgás engedélyezés, Ív be vagy Ív be lyukasztási késleltetés után beállítások között választható, a 214. állomásállandótól függően az SPS.KON-ban. 3. A Mozgás engedélyezés a lyukasztási késleltetés után lesz aktiválva. A felhasználói CNC akkor képes elmozdítani a vágópisztolyt, ha a Mozgás engedélyezés értéke IGAZ (TRUE), a ciklus indítása után. Ellenőrizze ezt a jelet a vágás és jelölés során. Ha HAMIS (FALSE) értékre vált, törölni kell a Ciklus indítás jelet. 4. Ív be: aktiválódik, mihelyt a fő ív BE van kapcsolva. 5. Ív be lyukasztási késleltetés után a lyukasztási késleltetés után aktiválódik; az ívnek BE (ON) értéken kell állnia. 1. A felhasználói CNC által. Ez a Hiba és Mozgás engedélyezés jelszintet befolyásolja. 2. A felhasználói CNC jelszintjétől függően ez AC vagy DC lehet. Max. 130VAC/3A vagy 30VDC/3A. 1. A jelölő (1) vagy vágó (0) mód kiválasztása. 2. A jelszint 24VDC. 1. Aktiválja a plazmarendszert 2. Normális jelölés/vágás esetén, a geometrikus mozgás végén törölje a 'Ciklus indítás' jelet. 3. Lyukvágás közben a CNC-nek törölnie kell a Ciklus indítás jelet a geometria vége előtt a jobb lekerekítés és az általános minőség érdekében. 1. Vágás közben ez a jel "sarok" jelként működik; vágás előtt "IHS" jelként viselkedik. 2. A sarok segítségével megelőzhető, hogy a vágópisztoly leereszkedjen akkor, amikor a készülék lelassít a geometria sarokban vagy a vonal elején/végén, ha az ívfeszültség mód van kiválasztva. 3. A Hamis sarok jel (0) azt jelenti, hogy a CNC állandó vágási sebességgel mozog. Az Igaz satok jel (1) azt jelenti, hogy a CNC egy sarokhoz közelít, és az AHC blokkolásra kerül. 4. Miután elérte az állandó sebességet, törölje a 'Sarok' jelet az automatikus magasságvezérlés aktiválása érdekében. A sarkoknál, illetve amikor a készülék lelassít, a 'Sarok' jelnek BE állapotban kell lennie a vágópisztoly leereszkedésének megelőzése érdekében. 5. Ezt a jelet a felhasználói CNC-nek kell adnia, ha a Vision50P AHC funkcióját használják. 6. Az "IHS" be- / kikapcsolja a gáz előáramlást, ha nem használják a Vision 50P AHC funkcióját. 1. A magasságvezérlés mód kiválasztása: Kódoló (HAMIS) vagy Ívfeszültség (Igaz). 2. A kódoló magasságvezérlés lyukvágás esetén hasznos. 16

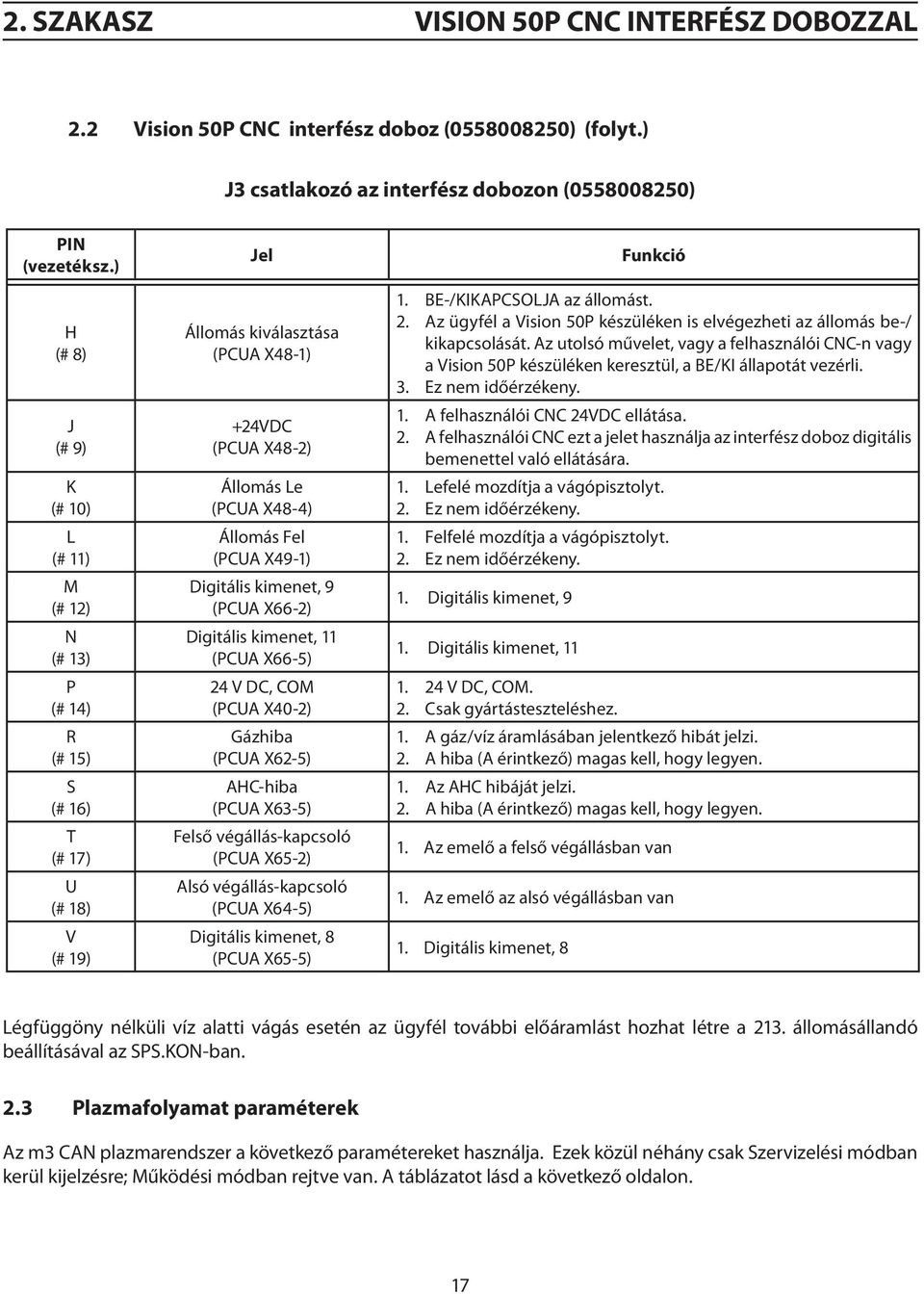

17 2.2 Vision 50P CNC interfész doboz ( ) (folyt.) J3 csatlakozó az interfész dobozon ( ) PIN (vezetéksz.) H (# 8) J (# 9) K (# 10) L (# 11) M (# 12) N (# 13) P (# 14) R (# 15) S (# 16) T (# 17) U (# 18) V (# 19) Jel Állomás kiválasztása (PCUA X48-1) +24VDC (PCUA X48-2) Állomás Le (PCUA X48-4) Állomás Fel (PCUA X49-1) Digitális kimenet, 9 (PCUA X66-2) Digitális kimenet, 11 (PCUA X66-5) 24 V DC, COM (PCUA X40-2) Gázhiba (PCUA X62-5) AHC-hiba (PCUA X63-5) Felső végállás-kapcsoló (PCUA X65-2) Alsó végállás-kapcsoló (PCUA X64-5) Digitális kimenet, 8 (PCUA X65-5) Funkció 1. BE-/KIKAPCSOLJA az állomást. 2. Az ügyfél a Vision 50P készüléken is elvégezheti az állomás be-/ kikapcsolását. Az utolsó művelet, vagy a felhasználói CNC-n vagy a Vision 50P készüléken keresztül, a BE/KI állapotát vezérli. 3. Ez nem időérzékeny. 1. A felhasználói CNC 24VDC ellátása. 2. A felhasználói CNC ezt a jelet használja az interfész doboz digitális bemenettel való ellátására. 1. Lefelé mozdítja a vágópisztolyt. 2. Ez nem időérzékeny. 1. Felfelé mozdítja a vágópisztolyt. 2. Ez nem időérzékeny. 1. Digitális kimenet, 9 1. Digitális kimenet, V DC, COM. 2. Csak gyártásteszteléshez. 1. A gáz/víz áramlásában jelentkező hibát jelzi. 2. A hiba (A érintkező) magas kell, hogy legyen. 1. Az AHC hibáját jelzi. 2. A hiba (A érintkező) magas kell, hogy legyen. 1. Az emelő a felső végállásban van 1. Az emelő az alsó végállásban van 1. Digitális kimenet, 8 Légfüggöny nélküli víz alatti vágás esetén az ügyfél további előáramlást hozhat létre a 213. állomásállandó beállításával az SPS.KON-ban. 2.3 Plazmafolyamat paraméterek Az m3 CAN plazmarendszer a következő paramétereket használja. Ezek közül néhány csak Szervizelési módban kerül kijelzésre; Működési módban rejtve van. A táblázatot lásd a következő oldalon. 17

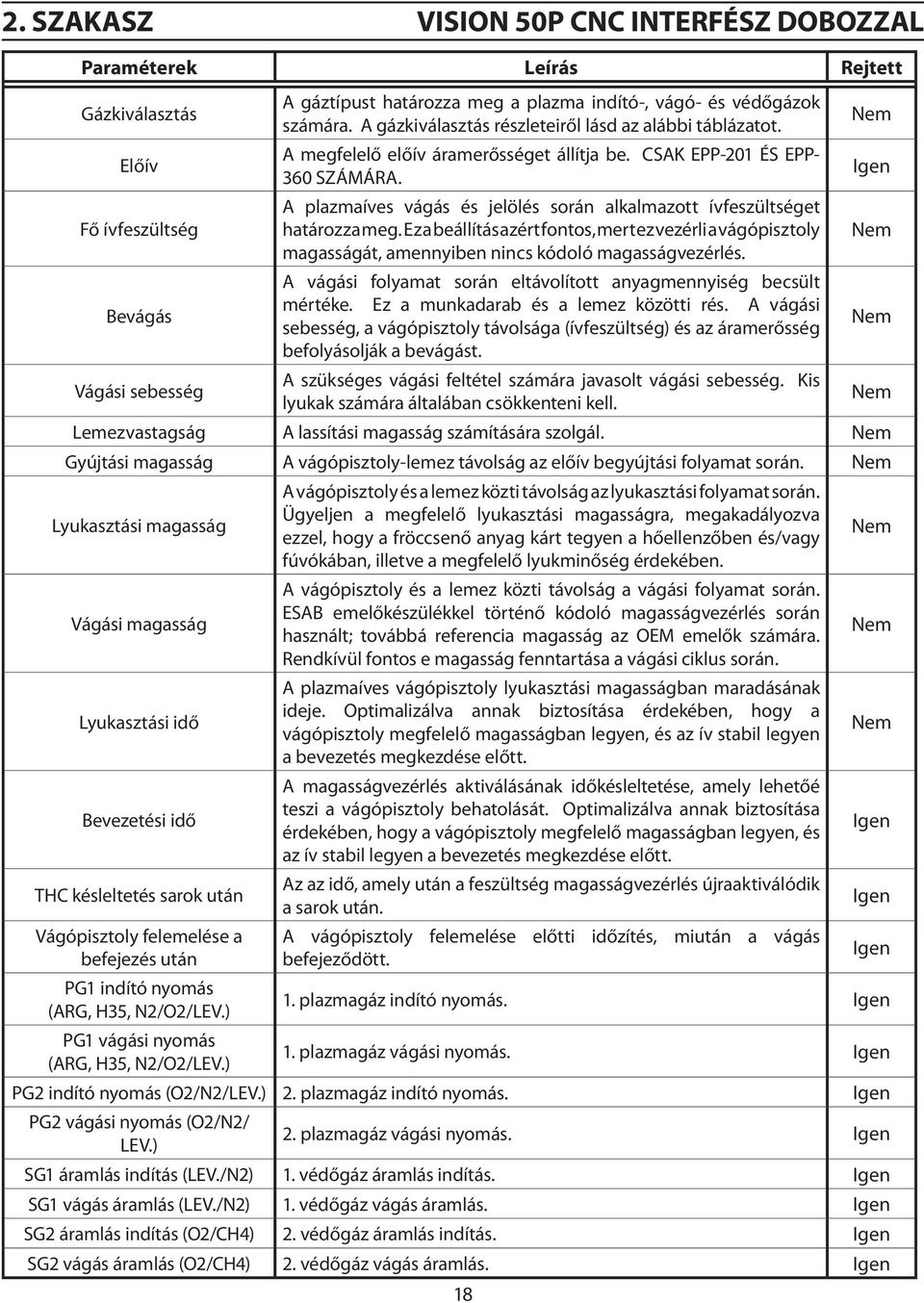

18 Paraméterek Leírás Rejtett Gázkiválasztás A gáztípust határozza meg a plazma indító-, vágó- és védőgázok számára. A gázkiválasztás részleteiről lásd az alábbi táblázatot. Nem Előív A megfelelő előív áramerősséget állítja be. CSAK EPP-201 ÉS EPP- 360 SZÁMÁRA. Igen Fő ívfeszültség A plazmaíves vágás és jelölés során alkalmazott ívfeszültséget határozza meg. Ez a beállítás azért fontos, mert ez vezérli a vágópisztoly Nem magasságát, amennyiben nincs kódoló magasságvezérlés. Bevágás A vágási folyamat során eltávolított anyagmennyiség becsült mértéke. Ez a munkadarab és a lemez közötti rés. A vágási sebesség, a vágópisztoly távolsága (ívfeszültség) és az áramerősség Nem befolyásolják a bevágást. Vágási sebesség A szükséges vágási feltétel számára javasolt vágási sebesség. Kis lyukak számára általában csökkenteni kell. Nem Lemezvastagság A lassítási magasság számítására szolgál. Nem Gyújtási magasság A vágópisztoly-lemez távolság az előív begyújtási folyamat során. Nem Lyukasztási magasság A vágópisztoly és a lemez közti távolság az lyukasztási folyamat során. Ügyeljen a megfelelő lyukasztási magasságra, megakadályozva ezzel, hogy a fröccsenő anyag kárt tegyen a hőellenzőben és/vagy Nem fúvókában, illetve a megfelelő lyukminőség érdekében. Vágási magasság A vágópisztoly és a lemez közti távolság a vágási folyamat során. ESAB emelőkészülékkel történő kódoló magasságvezérlés során használt; továbbá referencia magasság az OEM emelők számára. Nem Rendkívül fontos e magasság fenntartása a vágási ciklus során. Lyukasztási idő A plazmaíves vágópisztoly lyukasztási magasságban maradásának ideje. Optimalizálva annak biztosítása érdekében, hogy a vágópisztoly megfelelő magasságban legyen, és az ív stabil legyen Nem a bevezetés megkezdése előtt. Bevezetési idő A magasságvezérlés aktiválásának időkésleltetése, amely lehetőé teszi a vágópisztoly behatolását. Optimalizálva annak biztosítása érdekében, hogy a vágópisztoly megfelelő magasságban legyen, és Igen az ív stabil legyen a bevezetés megkezdése előtt. THC késleltetés sarok után Az az idő, amely után a feszültség magasságvezérlés újraaktiválódik a sarok után. Igen Vágópisztoly felemelése a befejezés után PG1 indító nyomás (ARG, H35, N2/O2/LEV.) PG1 vágási nyomás (ARG, H35, N2/O2/LEV.) A vágópisztoly felemelése előtti időzítés, miután a vágás befejeződött. 18 Igen 1. plazmagáz indító nyomás. Igen 1. plazmagáz vágási nyomás. Igen PG2 indító nyomás (O2/N2/LEV.) 2. plazmagáz indító nyomás. Igen PG2 vágási nyomás (O2/N2/ LEV.) 2. plazmagáz vágási nyomás. Igen SG1 áramlás indítás (LEV./N2) 1. védőgáz áramlás indítás. Igen SG1 vágás áramlás (LEV./N2) 1. védőgáz vágás áramlás. Igen SG2 áramlás indítás (O2/CH4) 2. védőgáz áramlás indítás. Igen SG2 vágás áramlás (O2/CH4) 2. védőgáz vágás áramlás. Igen

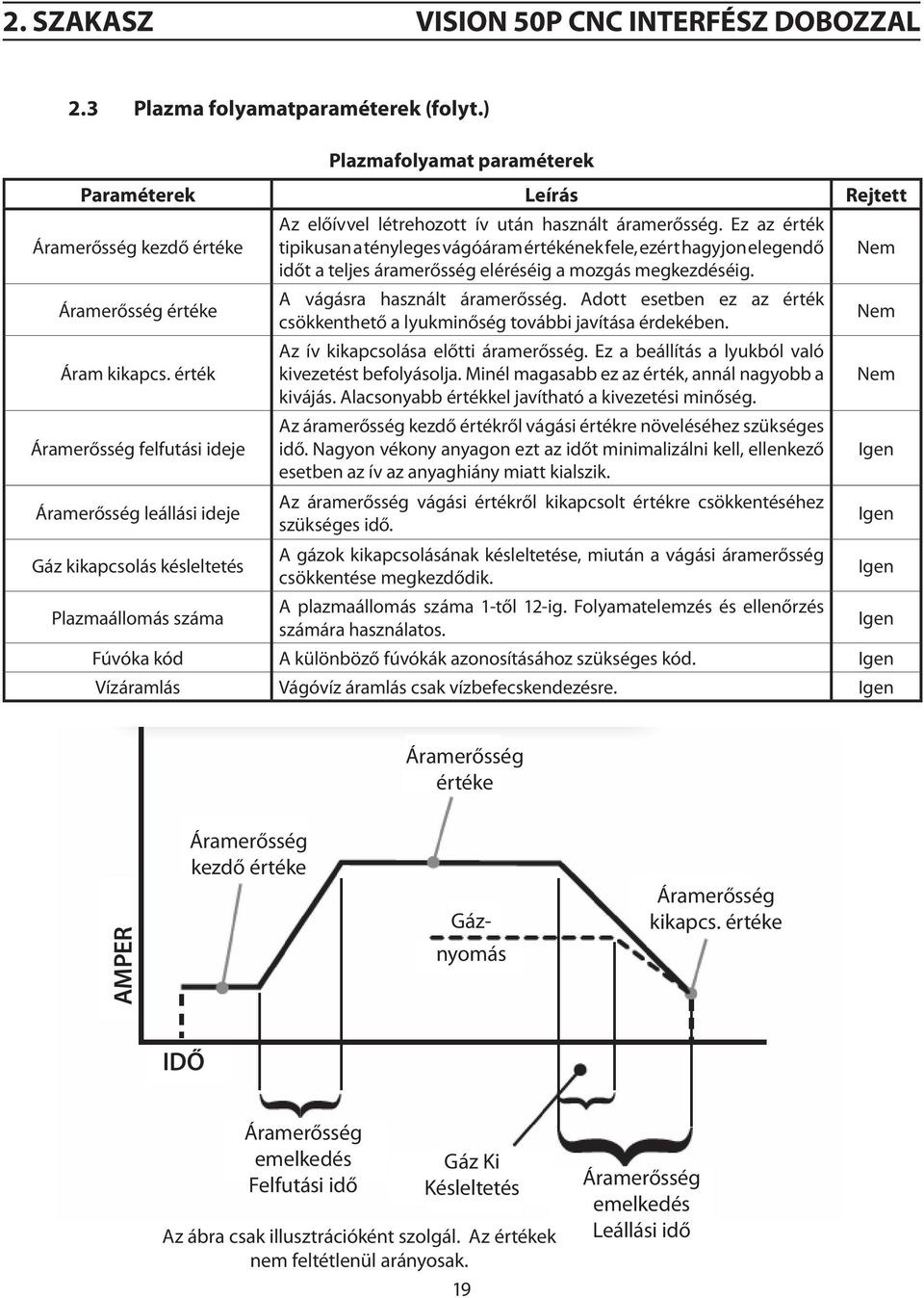

19 2.3 Plazma folyamatparaméterek (folyt.) Plazmafolyamat paraméterek Paraméterek Leírás Rejtett Áramerősség kezdő értéke Az előívvel létrehozott ív után használt áramerősség. Ez az érték tipikusan a tényleges vágóáram értékének fele, ezért hagyjon elegendő időt a teljes áramerősség eléréséig a mozgás megkezdéséig. Current Value A vágásra Current használt used for áramerősség. cutting. Adott esetben ez az érték Áramerősség értéke No Current Off Value csökkenthető Current a used lyukminőség when cutting további is javítása done. érdekében. No Nem Az ív kikapcsolása Time needs előtti for cutting áramerősség. current Ez to a ramp beállítás up from a lyukból való Áram Current kikapcs. Ramp értékup Time kivezetést Yes Current befolyásolja. Start Value Minél to magasabb Current Value. ez az érték, annál nagyobb a Nem kivájás. Alacsonyabb értékkel javítható a kivezetési minőség. Time needs for cutting current to ramp down from Current Ramp Down Time Az áramerősség Yes Current Value kezdő to értékről Current vágási Off értékre Value. növeléséhez szükséges Áramerősség felfutási ideje idő. Nagyon Time vékony delay to anyagon shut down ezt az gases időt minimalizálni after the cutting kell, ellenkező Igen Gas Off Delay esetben az ív az anyaghiány miatt kialszik. Yes current starts ramping down. Az áramerősség Plasma station vágási number értékről from kikapcsolt 1 to 12. értékre Used csökkentéséhez Áramerősség to Plasma leállási Station ideje Number Yes Igen szükséges idő. diagnose and monitor the process. Quality Type or Marking A gázok kikapcsolásának késleltetése, miután a vágási áramerősség Gáz kikapcsolás késleltetés Yes Material Type csökkentése Carbon megkezdődik. Steel, Stainless, or Aluminum. Yes Nozzle Code A plazmaállomás Code to identify száma different 1-től 12-ig. nozzle. Folyamatelemzés és ellenőrzés Plazmaállomás száma Yes Water Flow számára Cut használatos. water flow for waterinjection only. Yes Igen Igen Fúvóka kód A különböző fúvókák azonosításához szükséges kód. Igen Vízáramlás Vágóvíz áramlás csak vízbefecskendezésre. Igen Nem Áramerősség értéke AMPER Áramerősség kezdő értéke Gáznyomás Áramerősség kikapcs. értéke IDŐ Áramerősség emelkedés Felfutási idő Gáz Ki Késleltetés Az ábra csak illusztrációként szolgál. Az értékek nem feltétlenül arányosak. 19 Page Plasma Vision 5x Process_v2_ pdf Áramerősség emelkedés Leállási idő

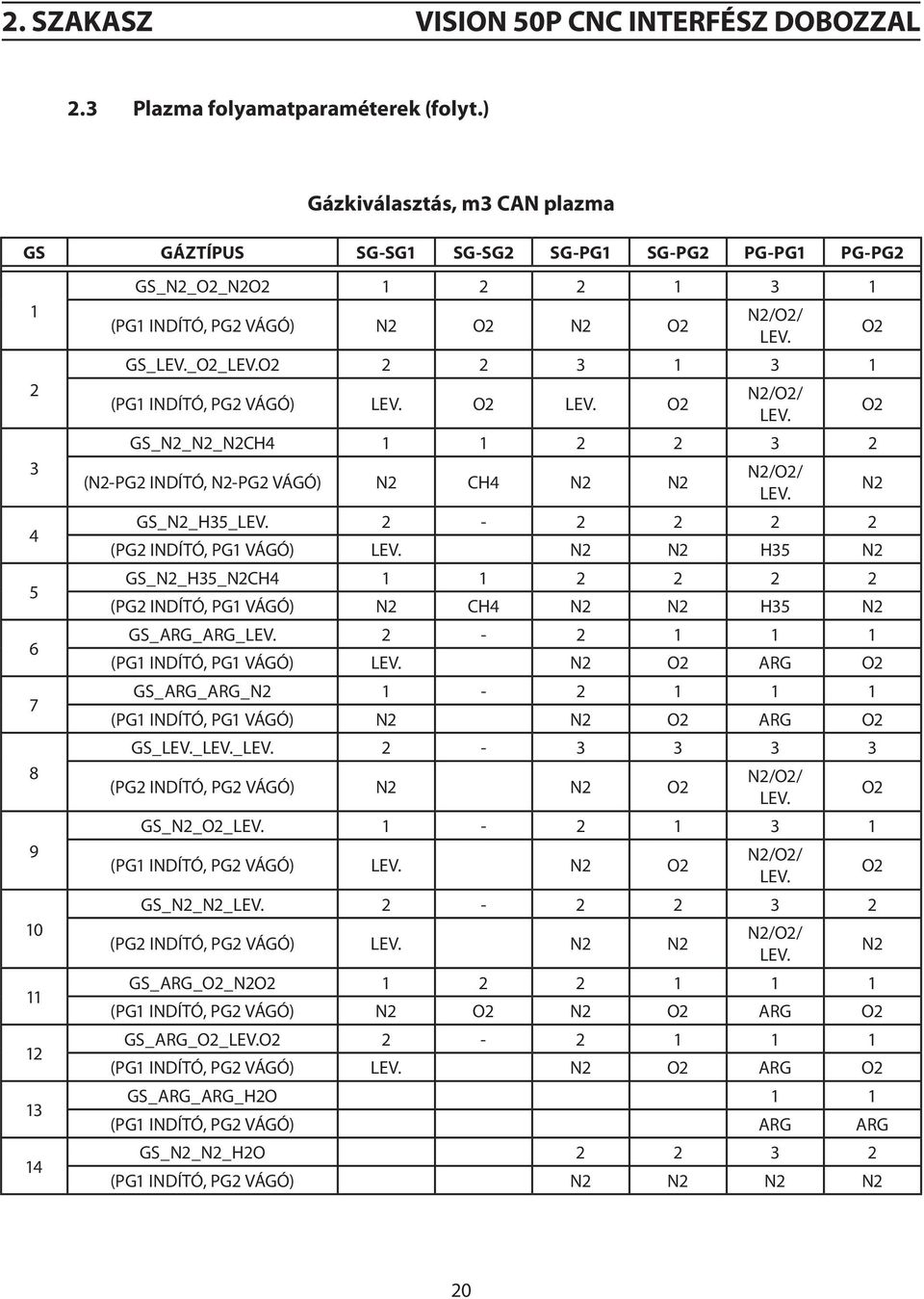

20 2.3 Plazma folyamatparaméterek (folyt.) Gázkiválasztás, m3 CAN plazma GS GÁZTÍPUS SG-SG1 SG-SG2 SG-PG1 SG-PG2 PG-PG1 PG-PG GS_N2_O2_N2O (PG1 INDÍTÓ, PG2 VÁGÓ) N2 O2 N2 O2 N2/O2/ LEV. GS_LEV._O2_LEV.O (PG1 INDÍTÓ, PG2 VÁGÓ) LEV. O2 LEV. O2 N2/O2/ LEV. GS_N2_N2_N2CH (N2-PG2 INDÍTÓ, N2-PG2 VÁGÓ) N2 CH4 N2 N2 N2/O2/ LEV. GS_N2_H35_LEV (PG2 INDÍTÓ, PG1 VÁGÓ) LEV. N2 N2 H35 N2 GS_N2_H35_N2CH (PG2 INDÍTÓ, PG1 VÁGÓ) N2 CH4 N2 N2 H35 N2 GS_ARG_ARG_LEV (PG1 INDÍTÓ, PG1 VÁGÓ) LEV. N2 O2 ARG O2 GS_ARG_ARG_N (PG1 INDÍTÓ, PG1 VÁGÓ) N2 N2 O2 ARG O2 GS_LEV._LEV._LEV (PG2 INDÍTÓ, PG2 VÁGÓ) N2 N2 O2 N2/O2/ LEV. GS_N2_O2_LEV (PG1 INDÍTÓ, PG2 VÁGÓ) LEV. N2 O2 N2/O2/ LEV. GS_N2_N2_LEV (PG2 INDÍTÓ, PG2 VÁGÓ) LEV. N2 N2 N2/O2/ LEV. GS_ARG_O2_N2O (PG1 INDÍTÓ, PG2 VÁGÓ) N2 O2 N2 O2 ARG O2 GS_ARG_O2_LEV.O (PG1 INDÍTÓ, PG2 VÁGÓ) LEV. N2 O2 ARG O2 GS_ARG_ARG_H2O 1 1 (PG1 INDÍTÓ, PG2 VÁGÓ) ARG ARG GS_N2_N2_H2O (PG1 INDÍTÓ, PG2 VÁGÓ) N2 N2 N2 N2 O2 O2 N2 O2 O2 N2 20

21 2.4 A Vision 50P CNC üzemeltetése A Vision 50P bekapcsolásakor a folyamatképernyő a 2.1. ábrán láthatóan töltődik be. MEGJEGYZÉS: Az ezt követő összes képernyőkép "Szervizelés" módban készült ábra: Folyamatképernyő Mielőtt megnyomná a "START" vagy az F7 gombot, az üzemeltetőnek ellenőriznie kell, hogy a helyes TDF fájlt használják. A TDF fájl fontos vágási adatokat és paramétereket tartalmaz. A vágó és jelölő folyamatok külön TDF fájlt használnak. A megfelelő TDF fájl kiválasztásához nyomja meg az vagy az F8 gombot, hogy a 2.2. ábrán látható technológiai adatképernyőre kapcsoljon. 21

22 A technológiai adatképernyő felső részén az aktuálisan kiválasztott TDF jelenik meg. A TDF fájl módosításához nyomja meg az F5 vagy gombot. A 2.3. ábrán láthatóan a felhasználó a Minőség (Quality), Anyagok (Materials), Áramerősség (Current), Vastagság (Thickness) és Gáztípus (Gas Type) közül választhat. Az ESAB TDF fájlneve előre definiált formátumú. Szükség esetén az ügyfél felhasználó által definiált kiterjesztéssel láthatja el a TDF fájlokat. A képernyő alsóbb részén a kiválasztott TDF vagy folyamat számára szükséges alkatrészek kerülnek felsorolásra, képekkel illusztrálva ábra: Technológiai adatképernyő 22

23 A plazmaíves jelölésre szolgáló TDF fájl kiválasztásához nyomja meg az F2 vagy gombot. A "Plazma jelölés" (Plasma Marking) zöld színnel kiemelve jelenik meg, lásd 2.4. ábra. Nyomja meg ismét az F2 gombot a "Plazma vágás" (Plasma Cutting) módra váltáshoz. Jelölés számára az ügyfél kiválaszthatja az Anyagokat, Áramerősséget, Gáztípust stb. Ismételten, a kiválasztott jelölő folyamathoz szükséges alkatrészek megjelenítésre kerülnek. Ez segít a felhasználónak kiválasztani a megfelelő alkatrészeket ábra: Vágó TDF fájl kiválasztása 23

24 2.4. ábra: Jelölő TDF kiválasztás A kiválasztás megerősítéséhez nyomja meg az F1 vagy A kiválasztás törléséhez nyomja meg az F8 vagy adatképernyőre tér vissza (2.5. ábra). gombot. gombot. A Vision 50P ismét a technológiai 24

25 2.5. ábra: Technológiai adatképernyő Nyomja meg az ESC gombot Ha mindent beállított, a ; ezzel a 2.6. látható folyamatképernyőre vált. vagy F7 gomb megnyomásával megkezdődik a vágás vagy jelölés. A folyamat állapota kijelzésre kerül a képernyőn a következő értékekkel: Kódoló magasság, Emelési pozíció, Ívfeszültség, Vágási áramerősség, PG kimeneti nyomás, PG2 áramlás, SG1 áramlás, SG2 áramlás, PG1 nyomás, PG2 nyomás, SG keverési nyomás, szükséges PG áramlás és vágási vízáramlás és víznyomás. A fenti állapotok mindegyike megtekinthető a vagy az F1 gomb megnyomásával. Ha a gomb nem látszik, nyomja meg az F9 vagy 2.7. ábrán látható. gombot és görgessen le a következő lapra, amint a 25

26 2,6. ábra: Folyamatképernyő 26

27 2,7. ábra: Folyamatképernyő 27

28 Az alábbiakban a szervizmérnökök számára elérhető, az ügyfelek által azonban ritkán használt néhány haladó funkció látható. Ezek a funkciók a Szervizelési módból érhetők el A TDF fájl módosítása és mentése Ha a szabványos TDF fájlok nem lennének használhatók egy speciális esetben, az ügyfél módosíthatja és elmentheti a TDF fájlokat. A technológiai adatképernyőn (2.5. ábra) módosítsa a paramétereket, nyomja meg az F7 vagy gombot. Felugrik egy ablak, ahol elmentheti (F1 vagy ) vagy elvetheti a módosításokat (F8 vagy (2.8. ábra). Ezután ismét a technológiai adatképernyőre vált vissza ábra: Módosítások mentése a TDF fájlba 28

29 A technológiai adatképernyőn (2.5. ábra) nyomja meg a vagy F6 gombot az alkatrészek nagyméretű nézetének megjelenítéséhez. (2.9. ábra). Az ablak bezárásához nyomja meg a jobb felső sarokban található X - et ábra: Az alkatrészek nagyméretű nézete 29

30 2.4.2 A folyamat váltása vágásról jelölésre Nyomja meg az ESC gombot vagy a billentyűzeten található ESC gombot a folyamatképernyőre való visszatéréshez. Ezután nyomja meg az F1 gombot a Vágó és Jelölő" folyamat közötti váltáshoz. A folyamatszám 1 (vágás) és 5 (jelölés) között fog változni. (lásd ábra). Ez a képernyő felső részén megjelenő TDF fájlnévről ellenőrizhető ábra: Jelölésre váltott folyamat 30

31 2.4.3 Gázteszt A folyamatképernyőn nyomja meg a "MORE" (TOVÁBBI OPCIÓK) vagy a gombjainak megjelenítéséhez (2.11. ábra). gombot a gázteszt parancsok ábra: Gázteszt 31

32 Nyomja meg az F1 vagy gombot a különböző paraméterek megtekintéséhez: Kódoló magasság, Ívfeszültség, Emelési pozíció, Vágási áramerősség, PG kimeneti nyomás, SG1 áramlás, PG2 áramlás, SG2 áramlás, PG1 bemeneti nyomás, SG keverési nyomás, PG2 bemeneti nyomás és szükséges PG áramlás. Nyomja meg a "Indítógáz teszt" (Start Gas Test) gombot az indítógáz teszteléséhez vágás nélkül. Az áramlási értékek csak akkor kerülnek kijelzésre, ha indítógázként PG2-t használ. Nyomja meg ismét az "Indítógáz" (Start Gas) gombot az indítógáz teszt leállításához. Nyomja meg a "Vágógáz teszt" (Cut Gas Test) gombot a vágógáz teszteléséhez. Ez megjeleníti a vágás közbeni kimeneti vágási nyomást, az áramlás azonban nagyobb lesz az ív nélkül. A tesztelés leállításához nyomja meg a "Vágógáz teszt" (Cut Gas Test) gombot. Nyomja meg a "Védőgáz teszt (Shield Gas Test) gombot és az "Indítógáz teszt" (Start Gas Test) gombot a tényleges Védőgáz áramlás megjelenítéséhez a plazma indításakor (lásd ábra). A tesztelés leállításához nyomja meg az "Indítógáz teszt" (Start Gas Test) gombot ábra: Védőgáz teszt a plazma indítás közben 32

33 Miután megnyomta a Védőgáz tesz (Shield Gas Test) gombot, nyomja meg a Vágógáz teszt (Cut Gas Test) gombot a védőgázáramlás megjelenítéséhez a vágás közben. A plazmaív nem befolyásolja a védőgázáramlást. 2.12a. ábra: Védőgáz teszt a vágás közben 33

34 2.4.4 Hibaelhárítás a távoli CNC interfész dobozon A hibaelhárításhoz nyomja meg a billentyűzeten az "Alt+3" billentyűkombinációt, vagy az érintőképernyő felső részén kattintson a legfelső menüre a legördülő menü megjelenítéséhez (lásd ábra), majd a képernyőn válassza a Shift P5-Diagnosis (lásd ábra) menüpontot. Ez megjeleníti a PLC verziót ábra: Menü 34

35 2.14. ábra: Hibakereső ablak Nyomja meg a "További opciók" (More) vagy a (lásd ábra), utána az F3 vagy gombot (lásd ábra), majd az állomások és alállomások közül válassza ki az alállomást (lásd ábra). A hardver, firmware és PC verziószámai a diagnosztikai képernyőn láthatók. 35

36 2.15. ábra: További diagnosztikai gombok 36

37 2.16. ábra: Állomások és alállomások 37

38 2.17. ábra: 1-4. alállomás kiválasztása 38

39 Nyomja meg az F2 vagy gombot a CNC interfész doboz jeleinek ellenőrzéséhez (2.18. ábra). A z F6 és F7 gombokkal válthat a digitális kimenet/bemenet, valamint analóg kimenet/bemenet képernyők között. A ábra a digitális kimenet képernyőjét ábrázolja. E kimeneti jelek meghatározott értékre erőltethetők. Például a ábrán a Rem_Motion_Enable jel erőltetésre kerül. A felhasználói CNC-ről ellenőrizhető, hogy a mozgás engedélyezés értéke ábra: Jelek a CNC interfész dobozon 39

40 2.19. ábra: Erőltetett digitális kemenet 40

41 2.5 Magasságvezérlés nélküli üzemeltetés A következő jelekre szükség van a távoli/felhasználói CNC és a Vision50P vezérlés között Jelek a távoli CNC és az M3-CAN plazmarendszer között Az E (5. vezeték) csatlakozó Ciklus indítása (Cycle Start) jele aktiválja a plazmarendszert. A D (4. vezeték) csatlakozó 'Jelölő mód' (Mark Mode) jele választja ki a jelölő vagy vágó módot. A 'Jelölő mód' (Mark Mode) jelnek ENGEDÉLYEZVE (ENABLED) értékűnek kell lennie a jelölő mód kiválasztásához. Ha a paraméterek vagy TDF fájlok megfelelően lettek kiválasztva, a Vision50P automatikusan kiválasztja a jelölő és vágó fájlokat Jelek az M3-CAN plazmarendszer és távoli CNC között A B (2. vezeték) csatlakozó Mozgás engedélyezés (Motion Enable) jele továbbítódik a távoli CNC számára a lyukasztási késleltetést követően. A távoli CNC megkezdi a vágó mozgást, ha a ciklus indítása után a Mozgás engedélyezés (Motion Enable) jel igaz. Az A csatlakozó (1. vezeték) jele Hamis. Any gas error, power supply error, and CC-11 error can activate this signal (becoming high). Ha a Hamis jel magas, a plazmarendszer kikapcsol, és a Mozgás engedélyezés (Motion Enable) jel törlődik, hogy a távoli CNC törölni tudja a ciklus indítás (cycle start) jelet. 2.6 Működtetési sorrend magasságvezérlés nélkül 1. Vágó és jelölő fájl kiválasztása a Vision50P-ről. Az információ a Vision50P flash memóriájában tárolódik; miután a Vision50P bekapcsol, ezek az információk ismét betöltődnek. Nem szükséges a fájlok módosítása mindaddig, amíg fúvókát, anyagot vagy anyagvastagságot nem cserél. 2. Ellenőrizze, hogy a Nincs magasságvezérlés ( ) BEKAPCSOLT (ON) állapotban van (érintse meg a képernyőt vagy nyomja meg az F2 gombot). Ez informálja a Vision50P készüléket, hogy a Nincs magasságvezérlés van használatban. 3. Az alapértelmezett mód a Vágás. Szükség esetén kapcsolja be a Jelölő módot ( ). 41

42 4. Kapcsolja be és tartsa a Ciklus indítás (Cycle Start) jelet a felhasználói CNC-ről. A lyukasztási késleltetés után (kb. 100 msec) ellenőrizze a Mozgás engedélyezés (Motion Enable) jelet. Ha a Mozgás engedélyezés (Motion Enable) jel igaz, akkor a felhasználói CNC megkezdheti a mozgást. 5. A vágás/jelölés közben mindig ellenőrizze a Mozgás engedélyezés (Motion Enable) jelet. Ha a Mozgás engedélyezés (Motion Enable) jel KIKAPCSOL, akkor az ív kialudt, és a CNC-nek törölnie kell a Ciklus indítás (Cycle Start) jelet. A Vision50P automatikusan kikapcsolja a plazmát, ha az ív nem érzékelhető a késleltetési idő után. 6. Normális jelölés/vágás esetén, a geometrikus mozgás végén törölje a 'Ciklus indítás' jelet. Lyukvágás közben a CNC-nek törölnie kell a Ciklus indítás jelet a geometria vége előtt a jobb lekerekítés és az általános minőség érdekében. Az előzetes leállás ideje az anyagtípustól, vastagságtól és áramerősségtől függ. 7. Ismételje meg az (1)-(6). lépéseket a második rész számára. 2.7 Magasságvezérléssel történő üzemeltetés Ellenőrizze, hogy a Nincs magasságvezérlés (No Height Control) KIKAPCSOLT (OFF) állapotban van (nyomja meg a vagy F2 gombot), hogy a Vision50P magasságvezérlést alkalmazzon a művelet számára. Ezt csak egyszer kell elvégezni, mert ezt az információt a Vision50P flash memóriája eltárolja, miután kikapcsolták. A következő jelek szükségesek a távoli CNC és a Vision50P között Jelek a távoli CNC és az M3-CAN plazmarendszer között 1. Az E (5. vezeték) csatlakozó 'Ciklus indítása' (Cycle Start) jele aktiválja a plazmarendszert. 2. A D (4. vezeték) csatlakozó 'Jelölő mód' (Mark Mode) jele választja ki a jelölő vagy vágó módot. A 'Jelölő mód' (Mark Mode) jelnek ENGEDÉLYEZVE (ENABLED) értékűnek kell lennie a jelölő mód kiválasztásához. Ha a paraméterek vagy TDF fájlok megfelelően lettek kiválasztva, a Vision50P automatikusan kiválasztja a jelölő és vágó fájlokat. 3. A H csatlakozó (8. vezeték), Állomás Be (Station On) jele kapcsolja BE/KI az állomást. A Vision50P ugyancsak képes az állomások BE/KI kapcsolására. A Vision 50P és távoli CNC utolsó BE / KI parancsa lesz érvényes. 4. A K csatlakozó (10. vezeték) Állomás Le engedi le a vágópisztolyokat. Ez a jel nem időérzékeny. 5. Az L csatlakozó (11. vezeték) Állomás Fel emeli fel le a vágópisztolyokat. A jel nem időérzékeny. 6. Az F csatlakozó (5. vezeték), 'Sarok' (Corner) : Ez a jel megakadályozza a vágópisztoly leereszkedését, amikor a készülék lelassul a geometria sarkán és/vagy a vonal elején/végén. A Hamis sarok jel (0) azt jelenti, hogy a CNC állandó vágási sebességgel mozog. Az Igaz sarok jel (1) azt jelenti, hogy a CNC egy sarokhoz közelít, és az AHC blokkolásra kerül. Ezt a jelet a felhasználói CNC-nek kell adnia, ha a magasságvezérlést használják. 7. A G csatlakozó (7. vezeték) Enc/ArcVolt jele választja ki a Kódoló magasságvezérlést vagy az Ívfeszültség magasságvezérlést. Az Igaz vagy 1 jel jelentése Ívfeszültség; a hamis vagy 0 jelentése Kódoló. A kódoló magasságvezérlés lyukvágás esetén hasznos. A Folyamatképernyőn a vagy az F4 gomb ugyanarra a funkcióra szolgál. Ha a BE (ON) álláson van, akkor az Ívfeszültség van kiválasztva; ellenkező esetben pedig a Kódoló. Ez a jel ugyancsak a flash memóriában tárolódik, és automatikusan betöltődik a Vision50P bekapcsolásakor Jel az M3-CAN plazmarendszer és távoli CNC között: 1. B csatlakozó (2. vezeték): A jel eltérő lesz a 214. állomásállandótól függően az SPS.KON-ban. "A Mozgás engedélyezés" (Motion Enable) jel a távoli CNC-hez kerül a lyukasztási késleltetést követően. A távoli CNC megkezdi a vágó mozgást, ha a ciklus indítása után a "Mozgás engedélyezés" (Motion Enable) jel igaz. Ív Be" (Arc On): aktiválódik, mihelyt a fő ív BE van kapcsolva. Ív be lyukasztási késleltetés után (Arc On After Piercing Delay) aktiválódik; az ívnek BE (ON) értéken kell állnia. 2. Az A csatlakozó (1. vezeték) jele Hamis. Ezt a jelet bármilyen gázhiba, áramellátási hiba és CC-11 hiba aktiválhatja (magas). Ha a Hamis jel magas, a plazmarendszer kikapcsol, és a Mozgás engedélyezés (Motion Enable) jel törlődik, hogy a távoli CNC törölni tudja a ciklus indítás (cycle start) jelet. 42

43 2.8 Működtetési sorrend magasságvezérléssel 1. Vágó és jelölő fájl kiválasztása a Vision50P-ről. Az információ a Vision50P flash memóriájában tárolódik; miután a Vision50P bekapcsol, ezek az információk ismét betöltődnek. Nem szükséges a fájlok módosítása mindaddig, amíg fúvókát, anyagot vagy anyagvastagságot nem cserél. 2. Ellenőrizze, hogy a Nincs magasságvezérlés (No Height Control) KIKAPCSOLT (OFF) állapotban van. Ez informálja a Vision50P készüléket, hogy a Magasságvezérlés használatban van. 3. Az alapértelmezett mód a Vágás. Szükség esetén kapcsolja be a Jelölő módot. 4. Kapcsolja be és tartsa a Ciklus indítás (Cycle Start) jelet a felhasználói CNC-ről. Rövid késleltetés után (kb. 100 msec) ellenőrizze a Mozgás engedélyezés (Motion Enable) jelet. Ha a Mozgás engedélyezés (Motion Enable) jel igaz, akkor a felhasználói CNC megkezdheti a mozgást. Miután elérte az állandó sebességet, törölje a 'Sarok' jelet az automatikus magasságvezérlés aktiválása érdekében, ha az ívfeszültség mód van kiválasztva. A sarkoknál, illetve amikor a készülék lelassít, a 'Sarok' jelnek BE állapotban kell lennie a vágópisztoly leereszkedésének megelőzése érdekében. 5. A vágás/jelölés közben mindig ellenőrizze a Mozgás engedélyezés (Motion Enable) jelet. Ha a Mozgás engedélyezés (Motion Enable) jel KIKAPCSOL, akkor az ív kialudt, és a CNC-nek törölnie kell a Ciklus indítás (Cycle Start) jelet. A Vision50P automatikusan kikapcsolja a plazmát, ha az ív nem érzékelhető a késleltetési idő után. 6. Normális jelölés/vágás esetén, a geometrikus mozgás végén törölje a 'Ciklus indítás' jelet. Lyukvágás közben a CNC-nek törölnie kell a Ciklus indítás jelet a geometria vége előtt a jobb lekerekítés és az általános minőség érdekében. Az előzetes leállás ideje az anyagtípustól, vastagságtól és áramerősségtől függ. 7. Ismételje meg az (1)-(6). lépéseket a második rész számára. 43

44 Kisméretű lyukak vágásakor a geometria kivágásának befejezése előtt esnek ki a kisebb darabok, ilyenkor lehetséges, hogy az ív nem detektálható. A Folyamatképernyőn található vagy F8 gombbal kapcsolható be vagy ki a vágásvesztés jel. ha ez a gomb BE van nyomva, akkor az ív létrehozása után a készülék nem veszi figyelembe a vágásvesztést; normális vágás esetén azonban a gombot KI kell kapcsolni. 44

45 2.9 Lyukvágás plazmával Bevezetés E szakasz célja, hogy információt szolgáltasson a plazmaíves folyamat használatával végzett vágások során a jó lyukminőséghez. Ez a képesség egyre fontosabbá válik, mivel az ügyfelek egyre többet várnak el a plazmaíves folyamatoktól. Számos olyan terület létezik, melyekkel foglalkozni kell a kívánt eredmények eléréséhez. Ezek a területek a magasságvezérlés, a jó sebességszabályozás a mozgásvezérlő készülékkel, a minden áramerősségtartományban stabil kimenetre képes áramforrás, valamint a jó programozási csomag, amely lehetővé teszi az ív be- és kivezetési szegmensek programozását. E területek mindegyikével külön foglalkozunk Kódoló magasságvezérlés A magasságvezérlés három külön területre osztható. Rendkívül fontos annak megértése, hogy e területek miként befolyásolják az általános lyukminőséget. Az első terület a kódoló magasságvezérlés. Ez a vezérlés három különböző magasságot állít be, melyek a művelet szempontjából kritikus fontosságúak. Az első terület a kezdő magasság. Ez a munkadarab feletti magasság (hüvelykben); a vágópisztoly úgy állítódik be, hogy a helyes magasság jöjjön létre az előív számára a fő vágási magasságon történő átvitelre. A kódoló magasságvezérlés beállításának második területe a lyukasztási magasság; ez az a magasság, melyet a vágópisztoly a fő ív átvitele után felvesz. Ez a beállítás a fúvóka és a hőellenző védelmére szolgál a fő ív átvitelekor visszafröccsenő anyagok ellen. 45

46 The lift necess initial, p contro of SDP is auto measu surface 2. szakasz VISION 50P cnc interfész DOBOZZAL Kódoló magasságvezérlés (folyt.) A harmadik fontos terület a tényleges vágási magasság, amelyen a szükséges munkadarab vágása történik. Lyukak vágásakor ez a szolgáltatás közvetlenül szabályozza a lyuk oldalfalának egyenességét. Lyukvágáskor ne használjon ívfeszültség vezérlést a vágópisztoly magasságának vezérlésére. Általában az ilyen lyukak átmérője olyan kicsi, hogy az ívfeszültség soha nem aktiválódik. E helyett használja a kódoló magasságvezérlést. A vágási magasság növelése magasabb pozícióba helyezi a vágópisztolyt a munkadarab fölött. Ez megnöveli az ívfeszültséget (távtartás), amely növeli a lyuk falának kúposságát. Ez okozza az úgynevezett pozitív vágási szöget. A távtartás csökkentése fizikailag leereszti a vágópisztolyt, ezáltal a feszültség alacsonyabb lesz, és negatív vágási szög jön létre. A pozitív vágási szög definíciója szerint a lyuk felső részén szélesebb az átmérő, mint a lyuk alsó részén. A negatív vágási szög definíciója szerint a lyuk felső részén kisebb az átmérő, mint a lyuk alsó részén. Description A6 Plasma Lift As A kódoló magasságvezérlés a lyuk oldalfalának egyenességét vezérli, melynek segítségével a lyuk felső és alsó átmérője azonos méretű lesz. 2.00" (50,8 mm) és annál kisebb átmérőjű lyukak vágása esetén a kódoló magasságvezérlést kell használni. 2.00" (50,8 mm) értéknél nagyobb átmérőjű lyukak vágása esetén az ívfeszültség vezérlést kell használni. Int The A6 PT-36 p slide co spindle plate a from C limit sw lower o B4 emelő A6 emelő Finally, protec switche If the to station be sen will det For illu manua 46

47 2.9.3 A vágási sebesség szabályozása A vágóberendezésnek jó sebességszabályozással kell rendelkeznie. Évekig általánosan úgy vélték, hogy a kisméretű lyukak vágásakor a normális sebességről csökkenteni kell a vágási sebességet nagyobb részek vágásakor. Az általános szabály az, hogy a vágási sebességet a normális vágási sebesség 50%-ra kell csökkenteni. Példa: 0.50 (12,7 mm) vastagságú szénacél vágásakor 100ipm (2540 mm/m) sebességgel egy 0.50 (12,7 mm) átmérőjű lyuk esetén a sebesség 50ipm (1270 mm/m) lenne. Mindez csak a kiindulási pont. Szükségessé válhat a vágási sebesség még nagyobb fokú csökkentése. Kisméretű lyukak vágása esetén szükséges a vágási sebesség csökkentése. A sebesség csökkentése segít a lyuk egyenletessé tételében. A legtöbb berendezésnek nehézséget okoz a nagy sebességű lyukvágás. Ezt az adott gép tömege és súlya okozza. A berendezés tehetetlenségének következtében a vágópisztoly kileng, és a lyuk téglalap alakú vagy ovális lesz. A berendezés lelassításával ugyanakkor a lyuk fala is egyenesebb lesz. Nagyon fontos, hogy a berendezés a lehető legkisebb kilengéssel rendelkezzen. Bármilyen nem szándékolt mozgás meg fog látszani a vágási minőségben. Összegezve: A lyuk vágásakor alkalmazott sebesség meghatározza a lyuk minőségét. 47

48 2.9.4 Áramforrás A napjainkban az ESAB által gyártott összes áramforrás állandó áramerősségű készüléknek minősül. A múlt áramforrásaitól eltérően ezek az egységek állandó áramerősség-kimenet fenntartására képesek bármilyen vágási feszültségen; feltéve, ha az adott egységet a megadott specifikációtartományon belül használják. Napjaink CNC vezérlői együttműködnek ezekkel az áramforrásokkal, és képesek távolról vezérelni az egységek áramforrás-kimenetét. A távoli vezérlés képességének köszönhetően a vezérlőegységek a vágás elején, a vágás közben, illetve a vágás végén is képesek vezérelni az áramerősség-kimenetet. Kisebb átmérőjű lyukak vágásakor sok esetben teljeskörű áramerősség-vezérlés válik szükségessé a lyukminőség érdekében, különösen a vágás befejezésekor. Továbbá az ESAB által gyártott, mechanizált plazmaíves alkalmazásokra szolgáló összes áramforrás 100%-os munkacikluson üzemel. Ez folyamatos üzemeltetést jelent, az óra 60 percében. 48

49 Part Programming Techniques Programozási technikák Bár számos különböző programozási technika létezik a kisméretű lyukak (átmérő a lemezvastagság másfélszerese vagy Although kisebb) vágására, there are részletesebben several techniques két technikával to fogunk programming foglalkozni. small holes (diameter of 1.5 x plate thickness and lower), we will look at two techniques in depth. ESAB controllers can be set up to utilize special codes to achieve very good plasma cut holes. The ESAB Vison5X controllers also have variables and timers that will dramatically affect the quality of the hole. Set properly, they can enhance the quality and if set incorrectly, can deteriorate the hole quality. Here is a list of the aforementioned variables and timers: 49 D h a m p m L h p N o h A c tu ti a p to o o

50 2.9.6 A lyukminőséget meghatározó kódok M57 F M174 Az M57 parancs két dolgot csinál. Először is, ha nincs kódoló magasságvezérlés, akkor egyszerűen leállítja a feszültség magasságvezérlést. Másodsorban pedig a kódoló magasságvezérlés engedélyezésére használható, ha az M57 parancsot az M65 (plazma parancsra) parancs elé helyezik. Az F beilleszthető egy eltérő érték alkalmazására (pl. F50.0), amely növeli a lyukminőséget. Flying Off - Ez a kód leállítja a plazmát a bevezetés pontján a programban, a gép mozgásának leállítása nélkül. Ez a funkció nem használja az áramerősség csökkentés, áramerősség kikapcsolás és gázkikapcsolási késleltetés paramétereket A bevezetési típus kiválasztása Ez a lyuk méretétől függ. Az egyenes bevezetés a legtöbb esetben jól alkalmazható, a sugaras bevezetés pedig főleg nagyobb lyukaknál működik jól. Mindez az alábbi illusztráción látható. A zöld útvonal a beprogramozott útvonal, a piros pedig a vágópisztoly útvonala. Vizsgálja meg, hogy az útvonalak hol metszik egymást a sugaras bevezetési ábrán. Ezen a területen általában egy lapos pont vagy dudor marad. Ez a korábbi vágási útvonalra kerülő ív kitágulásának tudható be. Az egyenes bevezetés sokkal keskenyebb korábbi vágási útvonalú, ez csökkenti a lapos pontot. 50
