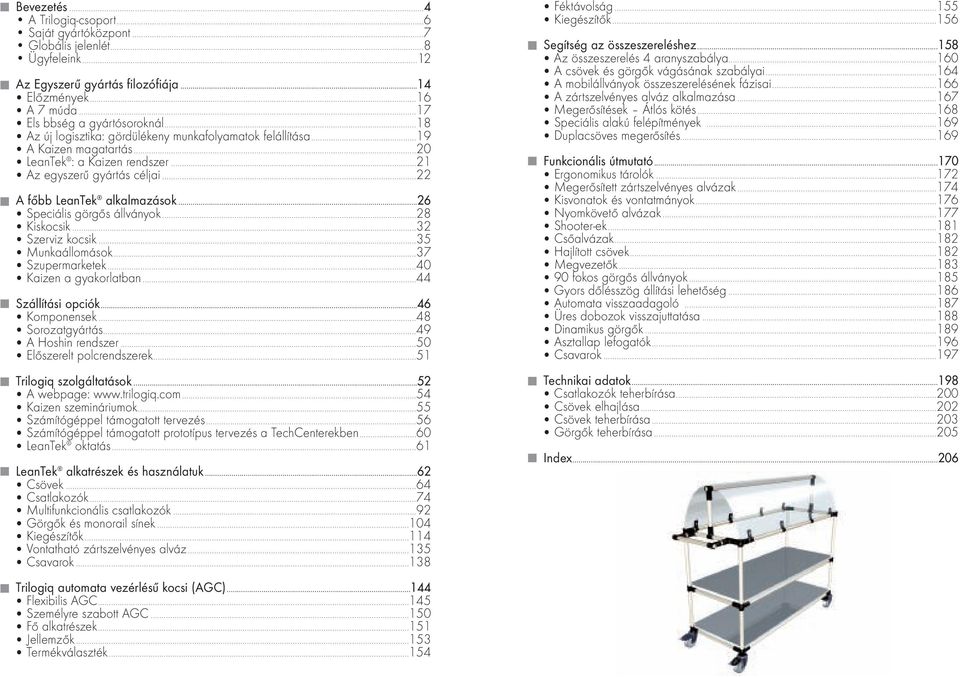

1 Bevezetés...4 A Trilogiq-csoport...6 Saját gyártóközpont...7 Globális jelenlét...8 Ügyfeleink...12 Az Egyszerű gyártás filozófiája...14 Előzmények...16 A 7 múda...17 Els bbség a gyártósoroknál...18 Az új logisztika: gördülékeny munkafolyamatok felállítása...19 A Kaizen magatartás...20 LeanTek : a Kaizen rendszer...21 Az egyszerű gyártás céljai...22 A főbb LeanTek alkalmazások...26 Speciális görgős állványok...28 Kiskocsik...32 Szerviz kocsik...35 Munkaállomások...37 Szupermarketek...40 Kaizen a gyakorlatban...44 Szállítási opciók...46 Komponensek...48 Sorozatgyártás...49 A Hoshin rendszer...50 Előszerelt polcrendszerek...51 Trilogiq szolgáltatások...52 A webpage: Kaizen szemináriumok...55 Számítógéppel támogatott tervezés...56 Számítógéppel támogatott prototípus tervezés a TechCenterekben...60 LeanTek oktatás...61 LeanTek alkatrészek és használatuk...62 Csövek...64 Csatlakozók...74 Multifunkcionális csatlakozók...92 Görgők és monorail sínek Kiegészítők Vontatható zártszelvényes alváz Csavarok Féktávolság Kiegészítők Segítség az összeszereléshez Az összeszerelés 4 aranyszabálya A csövek és görgők vágásának szabályai A mobilállványok összeszerelésének fázisai A zártszelvényes alváz alkalmazása Megerősítések Átlós kötés Speciális alakú felépítmények Duplacsöves megerősítés Funkcionális útmutató Ergonomikus tárolók Megerősített zártszelvényes alvázak Kisvonatok és vontatmányok Nyomkövető alvázak Shooter-ek Csőalvázak Hajlított csövek Megvezetők fokos görgős állványok Gyors dőlésszög állítási lehetőség Automata visszaadagoló Üres dobozok visszajuttatása Dinamikus görgők Asztallap lefogatók Csavarok Technikai adatok Csatlakozók teherbírása Csövek elhajlása Csövek teherbírása Görgők teherbírása Index Trilogiq automata vezérlésű kocsi (AGC) Flexibilis AGC Személyre szabott AGC Fő alkatrészek Jellemzők Termékválaszték...154

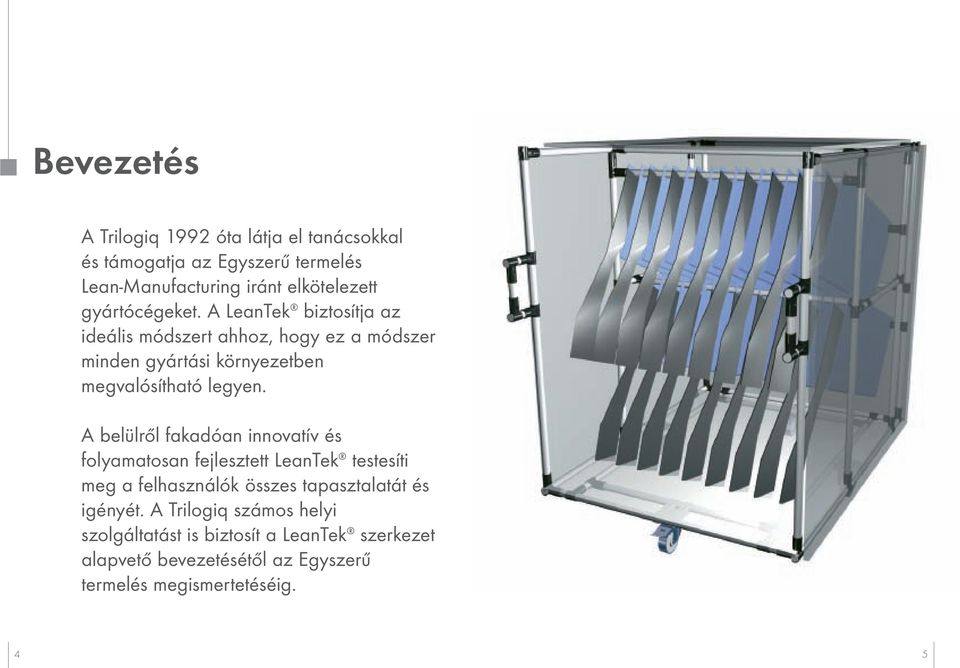

2 Bevezetés A Trilogiq 1992 óta látja el tanácsokkal és támogatja az Egyszerű termelés Lean-Manufacturing iránt elkötelezett gyártócégeket. A LeanTek biztosítja az ideális módszert ahhoz, hogy ez a módszer minden gyártási környezetben megvalósítható legyen. A belülről fakadóan innovatív és folyamatosan fejlesztett LeanTek testesíti meg a felhasználók összes tapasztalatát és igényét. A Trilogiq számos helyi szolgáltatást is biztosít a LeanTek szerkezet alapvető bevezetésétől az Egyszerű termelés megismertetéséig. 4 5

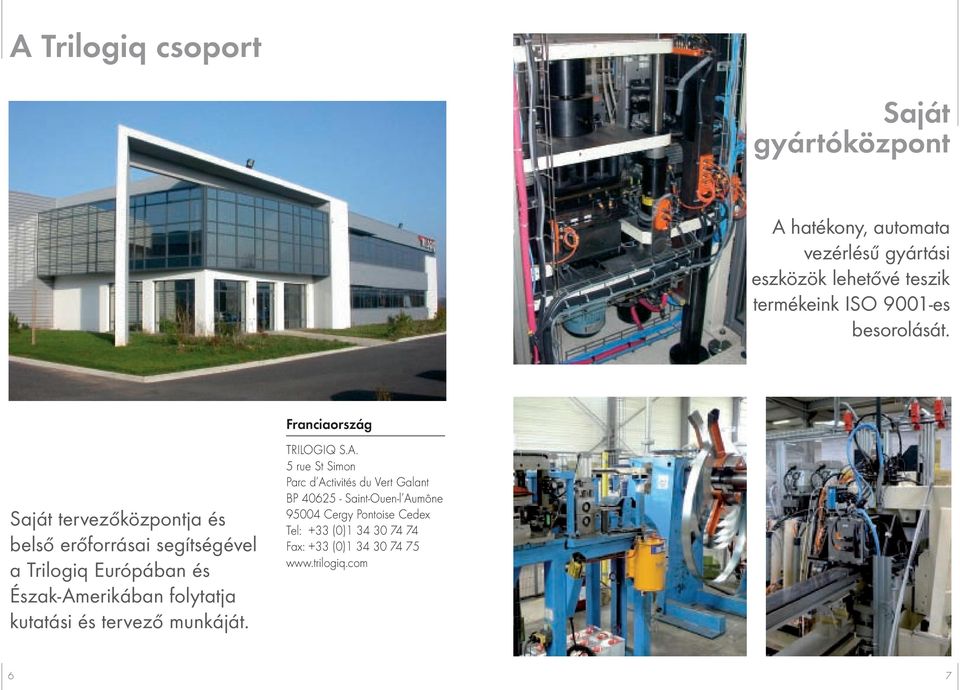

3 A Trilogiq csoport Saját gyártóközpont A hatékony, automata vezérlésű gyártási eszközök lehetővé teszik termékeink ISO 9001-es besorolását. Franciaország Saját tervezőközpontja és belső erőforrásai segítségével a Trilogiq Európában és Észak-Amerikában folytatja kutatási és tervező munkáját. TRILOGIQ S.A. 5 rue St Simon Parc d Activités du Vert Galant BP Saint-Ouen-l Aumône Cergy Pontoise Cedex Tel: +33 (0) Fax: +33 (0)

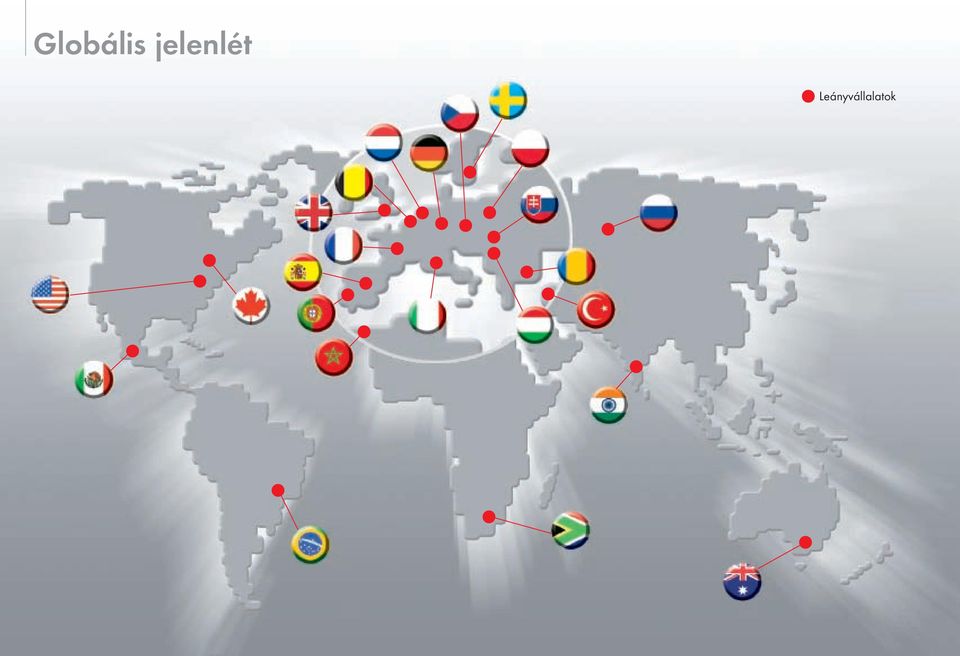

4 Globális jelenlét Leányvállalatok

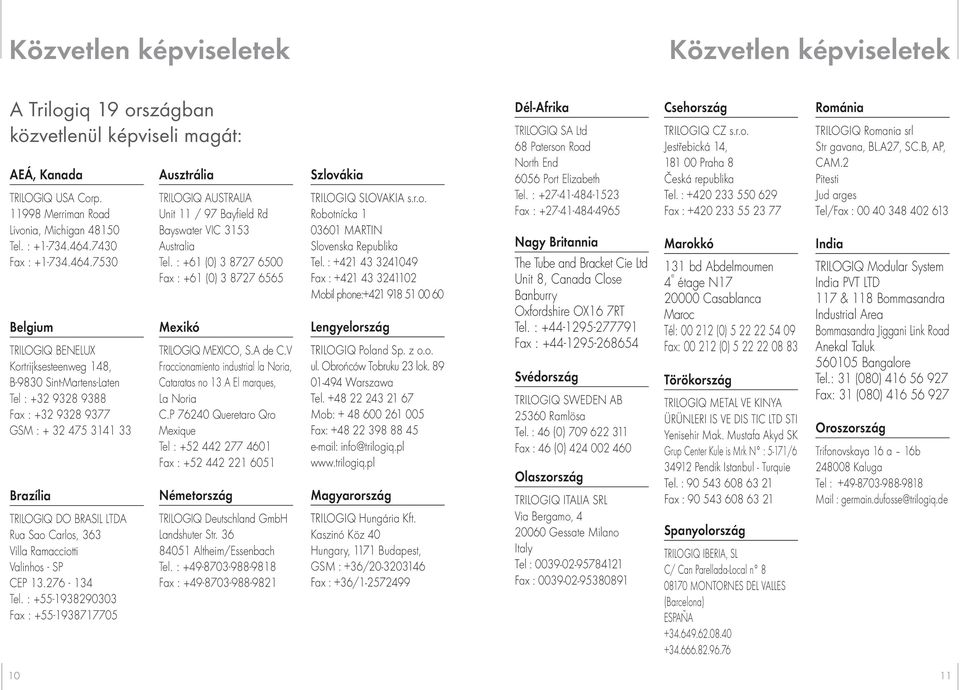

5 Közvetlen képviseletek Közvetlen képviseletek A Trilogiq 19 országban közvetlenül képviseli magát: AEÁ, Kanada TRILOGIQ USA Corp Merriman Road Livonia, Michigan Tel. : Fax : Belgium TRILOGIQ BENELUX Kortrijksesteenweg 148, B-9830 Sint-Martens-Laten Tel : Fax : GSM : Brazília TRILOGIQ DO BRASIL LTDA Rua Sao Carlos, 363 Villa Ramacciotti Valinhos - SP CEP Tel. : Fax : Ausztrália TRILOGIQ AUSTRALIA Unit 11 / 97 Bayfield Rd Bayswater VIC 3153 Australia Tel. : +61 (0) Fax : +61 (0) Mexikó TRILOGIQ MEXICO, S.A de C.V Fraccionamiento industrial la Noria, Cataratas no 13 A El marques, La Noria C.P Queretaro Qro Mexique Tel : Fax : Németország TRILOGIQ Deutschland GmbH Landshuter Str Altheim/Essenbach Tel. : Fax : Szlovákia TRILOGIQ SLOVAKIA s.r.o. Robotnícka MARTIN Slovenska Republika Tel. : Fax : Mobil phone: Lengyelország TRILOGIQ Poland Sp. z o.o. ul. Obrońców Tobruku 23 lok Warszawa Tel Mob: Fax: info@trilogiq.pl Magyarország TRILOGIQ Hungária Kft. Kaszinó Köz 40 Hungary, 1171 Budapest, GSM : +36/ Fax : +36/ Dél-Afrika TRILOGIQ SA Ltd 68 Paterson Road North End 6056 Port Elizabeth Tel. : Fax : Nagy Britannia The Tube and Bracket Cie Ltd Unit 8, Canada Close Banburry Oxfordshire OX16 7RT Tel. : Fax : Svédország TRILOGIQ SWEDEN AB Ramlösa Tel. : 46 (0) Fax : 46 (0) Olaszország TRILOGIQ ITALIA SRL Via Bergamo, Gessate Milano Italy Tel : Fax : Csehország TRILOGIQ CZ s.r.o. Jestřebická 14, Praha 8 Česká republika Tel. : Fax : Marokkó 131 bd Abdelmoumen 4 e étage N Casablanca Maroc Tél: (0) Fax: (0) Törökország TRILOGIQ METAL VE KINYA ÜRÜNLERI IS VE DIS TIC LTD STI Yenisehir Mak. Mustafa Akyd SK Grup Center Kule is Mrk N : 5-171/ Pendik Istanbul - Turquie Tel. : Fax : Spanyolország TRILOGIQ IBERIA, SL C/ Can Parellada-Local n MONTORNES DEL VALLES (Barcelona) ESPAÑA Románia TRILOGIQ Romania srl Str gavana, BL.A27, SC.B, AP, CAM.2 Pitesti Jud arges Tel/Fax : India TRILOGIQ Modular System India PVT LTD 117 & 118 Bommasandra Industrial Area Bommasandra Jiggani Link Road Anekal Taluk Bangalore Tel.: 31 (080) Fax: 31 (080) Oroszország Trifonovskaya 16 a 16b Kaluga Tel : Mail : germain.dufosse@trilogiq.de 10 11

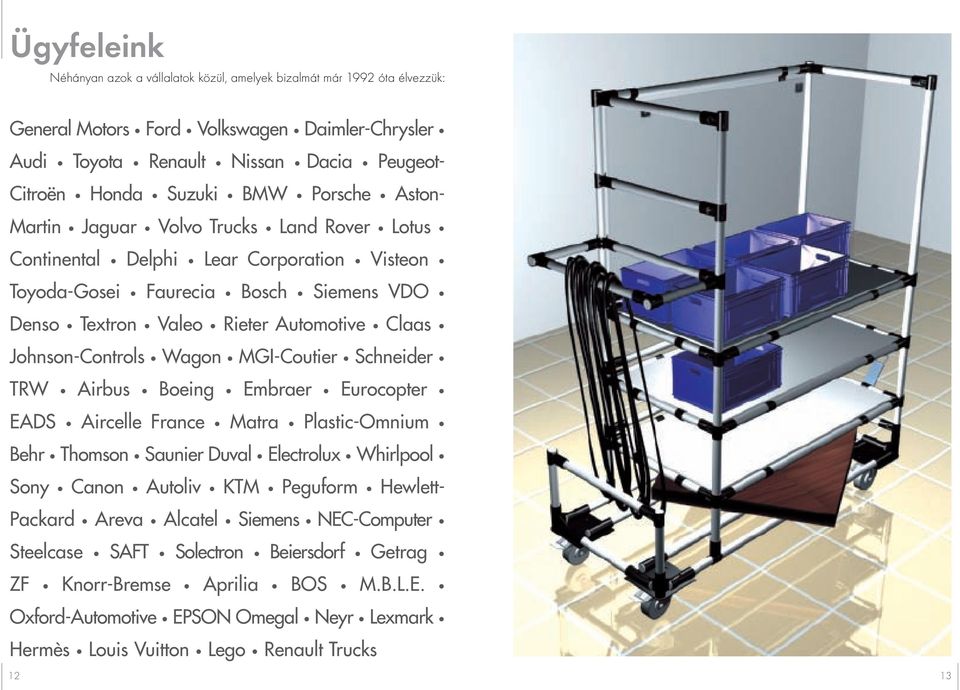

6 Ügyfeleink Néhányan azok a vállalatok közül, amelyek bizalmát már 1992 óta élvezzük: General Motors Ford Volkswagen Daimler-Chrysler Audi Toyota Renault Nissan Dacia Peugeot- Citroën Honda Suzuki BMW Porsche Aston- Martin Jaguar Volvo Trucks Land Rover Lotus Continental Delphi Lear Corporation Visteon Toyoda-Gosei Faurecia Bosch Siemens VDO Denso Textron Valeo Rieter Automotive Claas Johnson-Controls Wagon MGI-Coutier Schneider TRW Airbus Boeing Embraer Eurocopter EADS Aircelle France Matra Plastic-Omnium Behr Thomson Saunier Duval Electrolux Whirlpool Sony Canon Autoliv KTM Peguform Hewlett- Packard Areva Alcatel Siemens NEC-Computer Steelcase SAFT Solectron Beiersdorf Getrag ZF Knorr-Bremse Aprilia BOS M.B.L.E. Oxford-Automotive EPSON Omegal Neyr Lexmark Hermès Louis Vuitton Lego Renault Trucks 12 13

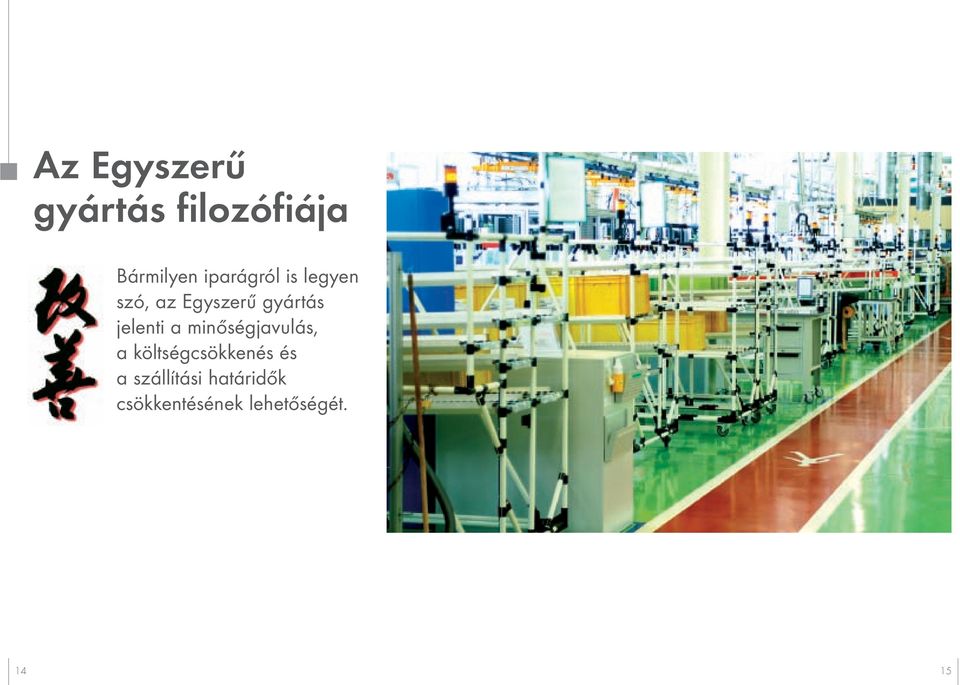

7 Az Egyszerű gyártás filozófiája Bármilyen iparágról is legyen szó, az Egyszerű gyártás jelenti a minőségjavulás, a költségcsökkenés és a szállítási határidők csökkentésének lehetőségét

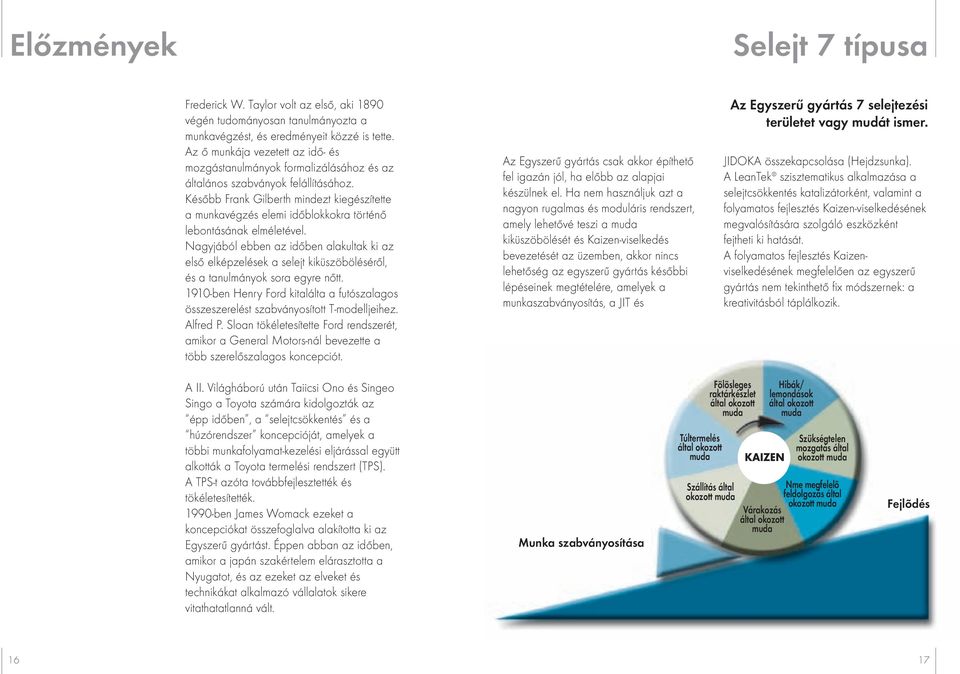

8 Előzmények Selejt 7 típusa Frederick W. Taylor volt az első, aki 1890 végén tudományosan tanulmányozta a munkavégzést, és eredményeit közzé is tette. Az ő munkája vezetett az idő- és mozgástanulmányok formalizálásához és az általános szabványok felállításához. Később Frank Gilberth mindezt kiegészítette a munkavégzés elemi időblokkokra történő lebontásának elméletével. Nagyjából ebben az időben alakultak ki az első elképzelések a selejt kiküszöböléséről, és a tanulmányok sora egyre nőtt ben Henry Ford kitalálta a futószalagos összeszerelést szabványosított T-modelljeihez. Alfred P. Sloan tökéletesítette Ford rendszerét, amikor a General Motors-nál bevezette a több szerelőszalagos koncepciót. Az Egyszerű gyártás csak akkor építhető fel igazán jól, ha előbb az alapjai készülnek el. Ha nem használjuk azt a nagyon rugalmas és moduláris rendszert, amely lehetővé teszi a muda kiküszöbölését és Kaizen-viselkedés bevezetését az üzemben, akkor nincs lehetőség az egyszerű gyártás későbbi lépéseinek megtételére, amelyek a munkaszabványosítás, a JIT és Az Egyszerű gyártás 7 selejtezési területet vagy mudát ismer. JIDOKA összekapcsolása (Hejdzsunka). A LeanTek szisztematikus alkalmazása a selejtcsökkentés katalizátorként, valamint a folyamatos fejlesztés Kaizen-viselkedésének megvalósítására szolgáló eszközként fejtheti ki hatását. A folyamatos fejlesztés Kaizenviselkedésének megfelelően az egyszerű gyártás nem tekinthető fix módszernek: a kreativitásból táplálkozik. A II. Világháború után Taiicsi Ono és Singeo Singo a Toyota számára kidolgozták az épp időben, a selejtcsökkentés és a húzórendszer koncepcióját, amelyek a többi munkafolyamat-kezelési eljárással együtt alkották a Toyota termelési rendszert (TPS). A TPS-t azóta továbbfejlesztették és tökéletesítették ben James Womack ezeket a koncepciókat összefoglalva alakította ki az Egyszerű gyártást. Éppen abban az időben, amikor a japán szakértelem elárasztotta a Nyugatot, és az ezeket az elveket és technikákat alkalmazó vállalatok sikere vitathatatlanná vált. Munka szabványosítása Túltermelés által okozott muda Fölösleges raktárkészlet által okozott muda Szállítás által okozott muda KAIZEN Hibák/ lemondások által okozott muda Szükségtelen mozgatás által okozott muda Nme megfelelõ feldolgozás által okozott muda Várakozás által okozott muda Fejlõdés 16 17

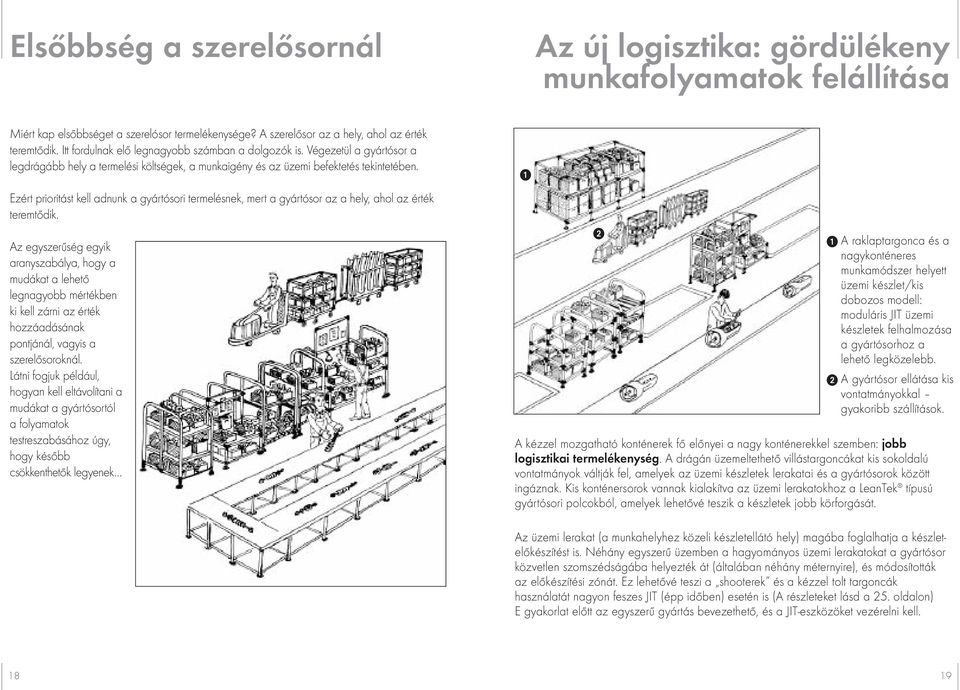

9 Elsőbbség a szerelősornál Az új logisztika: gördülékeny munkafolyamatok felállítása Miért kap elsőbbséget a szerelósor termelékenysége? A szerelősor az a hely, ahol az érték teremtődik. Itt fordulnak elő legnagyobb számban a dolgozók is. Végezetül a gyártósor a legdrágább hely a termelési költségek, a munkaigény és az üzemi befektetés tekintetében. Ezért prioritást kell adnunk a gyártósori termelésnek, mert a gyártósor az a hely, ahol az érték teremtődik. Az egyszerűség egyik aranyszabálya, hogy a mudákat a lehető legnagyobb mértékben ki kell zárni az érték hozzáadásának pontjánál, vagyis a szerelősoroknál. Látni fogjuk például, hogyan kell eltávolítani a mudákat a gyártósortól a folyamatok testreszabásához úgy, hogy később csökkenthetők legyenek A raklaptargonca és a nagykonténeres munkamódszer helyett üzemi készlet/kis dobozos modell: moduláris JIT üzemi készletek felhalmozása a gyártósorhoz a lehető legközelebb. A gyártósor ellátása kis vontatmányokkal gyakoribb szállítások. A kézzel mozgatható konténerek fő előnyei a nagy konténerekkel szemben: jobb logisztikai termelékenység. A drágán üzemeltethető villástargoncákat kis sokoldalú vontatmányok váltják fel, amelyek az üzemi készletek lerakatai és a gyártósorok között ingáznak. Kis konténersorok vannak kialakítva az üzemi lerakatokhoz a LeanTek típusú gyártósori polcokból, amelyek lehetővé teszik a készletek jobb körforgását. Az üzemi lerakat (a munkahelyhez közeli készletellátó hely) magába foglalhatja a készletelőkészítést is. Néhány egyszerű üzemben a hagyományos üzemi lerakatokat a gyártósor közvetlen szomszédságába helyezték át (általában néhány méternyire), és módosították az előkészítési zónát. Ez lehetővé teszi a shooterek és a kézzel tolt targoncák használatát nagyon feszes JIT (épp időben) esetén is (A részleteket lásd a 25. oldalon) E gyakorlat előtt az egyszerű gyártás bevezethető, és a JIT-eszközöket vezérelni kell

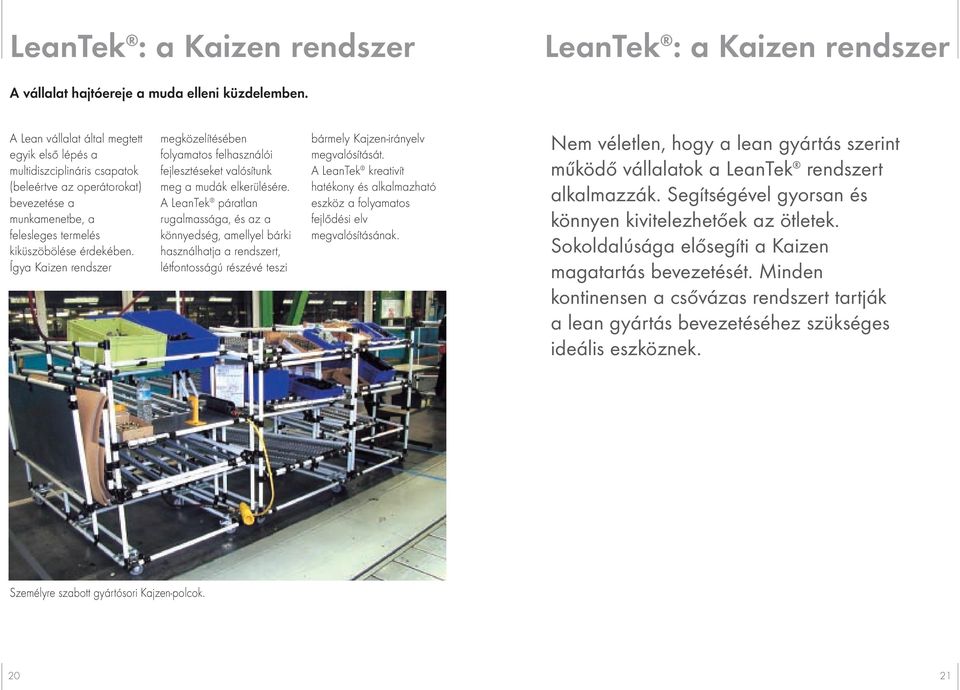

10 LeanTek : a Kaizen rendszer LeanTek : a Kaizen rendszer A vállalat hajtóereje a muda elleni küzdelemben. A Lean vállalat által megtett egyik első lépés a multidiszciplináris csapatok (beleértve az operátorokat) bevezetése a munkamenetbe, a felesleges termelés kiküszöbölése érdekében. Ígya Kaizen rendszer megközelítésében folyamatos felhasználói fejlesztéseket valósítunk meg a mudák elkerülésére. A LeanTek páratlan rugalmassága, és az a könnyedség, amellyel bárki használhatja a rendszert, létfontosságú részévé teszi bármely Kajzen-irányelv megvalósítását. A LeanTek kreativít hatékony és alkalmazható eszköz a folyamatos fejlődési elv megvalósításának. Nem véletlen, hogy a lean gyártás szerint működő vállalatok a LeanTek rendszert alkalmazzák. Segítségével gyorsan és könnyen kivitelezhetőek az ötletek. Sokoldalúsága elősegíti a Kaizen magatartás bevezetését. Minden kontinensen a csővázas rendszert tartják a lean gyártás bevezetéséhez szükséges ideális eszköznek. Személyre szabott gyártósori Kajzen-polcok

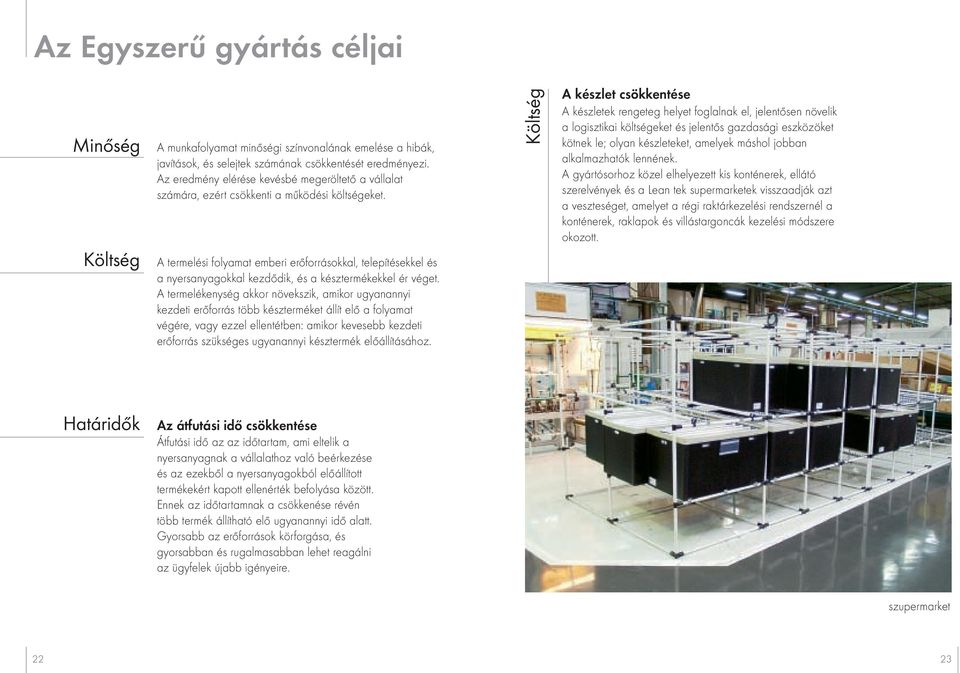

11 Az Egyszerű gyártás céljai Minőség Költség A munkafolyamat minőségi színvonalának emelése a hibák, javítások, és selejtek számának csökkentését eredményezi. Az eredmény elérése kevésbé megeröltető a vállalat számára, ezért csökkenti a működési költségeket. A termelési folyamat emberi erőforrásokkal, telepítésekkel és a nyersanyagokkal kezdődik, és a késztermékekkel ér véget. A termelékenység akkor növekszik, amikor ugyanannyi kezdeti erőforrás több készterméket állít elő a folyamat végére, vagy ezzel ellentétben: amikor kevesebb kezdeti erőforrás szükséges ugyanannyi késztermék előállításához. Költség A készlet csökkentése A készletek rengeteg helyet foglalnak el, jelentősen növelik a logisztikai költségeket és jelentős gazdasági eszközöket kötnek le; olyan készleteket, amelyek máshol jobban alkalmazhatók lennének. A gyártósorhoz közel elhelyezett kis konténerek, ellátó szerelvények és a Lean tek supermarketek visszaadják azt a veszteséget, amelyet a régi raktárkezelési rendszernél a konténerek, raklapok és villástargoncák kezelési módszere okozott. Határidők Az átfutási idő csökkentése Átfutási idő az az időtartam, ami eltelik a nyersanyagnak a vállalathoz való beérkezése és az ezekből a nyersanyagokból előállított termékekért kapott ellenérték befolyása között. Ennek az időtartamnak a csökkenése révén több termék állítható elő ugyanannyi idő alatt. Gyorsabb az erőforrások körforgása, és gyorsabban és rugalmasabban lehet reagálni az ügyfelek újabb igényeire. szupermarket 22 23

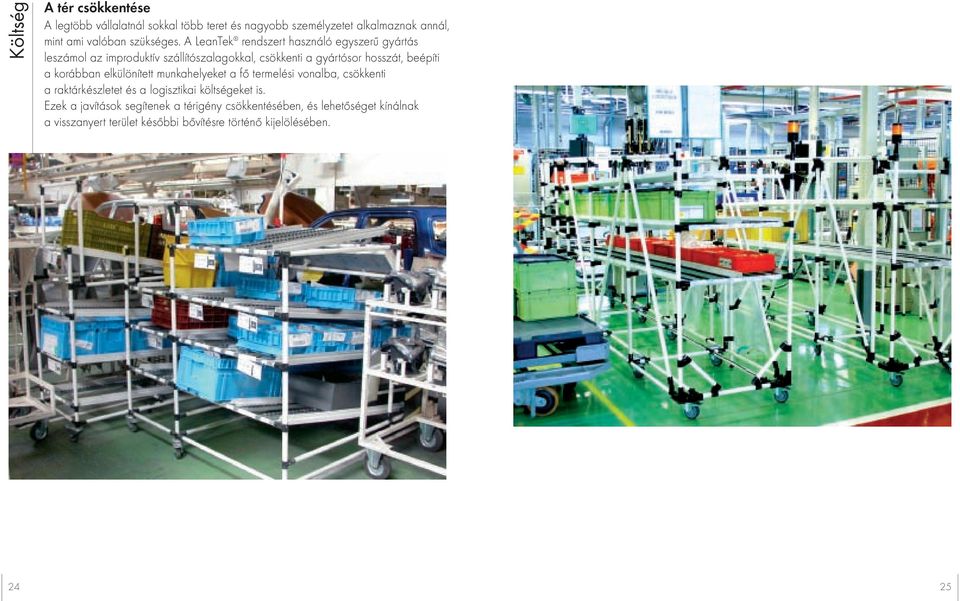

12 Költség A tér csökkentése A legtöbb vállalatnál sokkal több teret és nagyobb személyzetet alkalmaznak annál, mint ami valóban szükséges. A LeanTek rendszert használó egyszerű gyártás leszámol az improduktív szállítószalagokkal, csökkenti a gyártósor hosszát, beépíti a korábban elkülönített munkahelyeket a fő termelési vonalba, csökkenti a raktárkészletet és a logisztikai költségeket is. Ezek a javítások segítenek a térigény csökkentésében, és lehetőséget kínálnak a visszanyert terület későbbi bővítésre történő kijelölésében

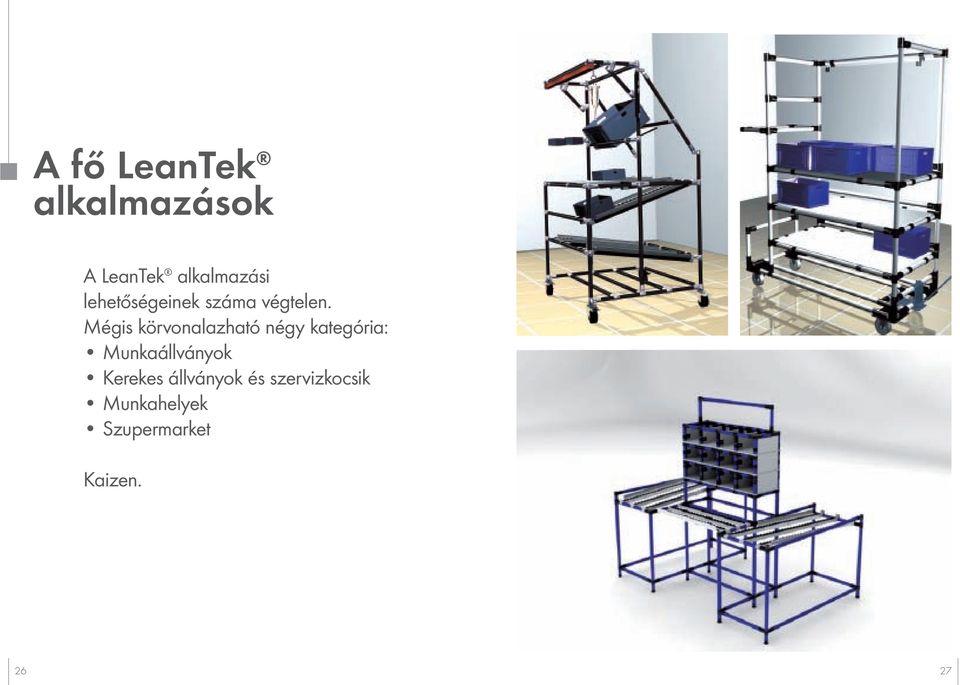

13 A fő LeanTek alkalmazások A LeanTek alkalmazási lehetőségeinek száma végtelen. Mégis körvonalazható négy kategória: Munkaállványok Kerekes állványok és szervizkocsik Munkahelyek Szupermarket Kaizen

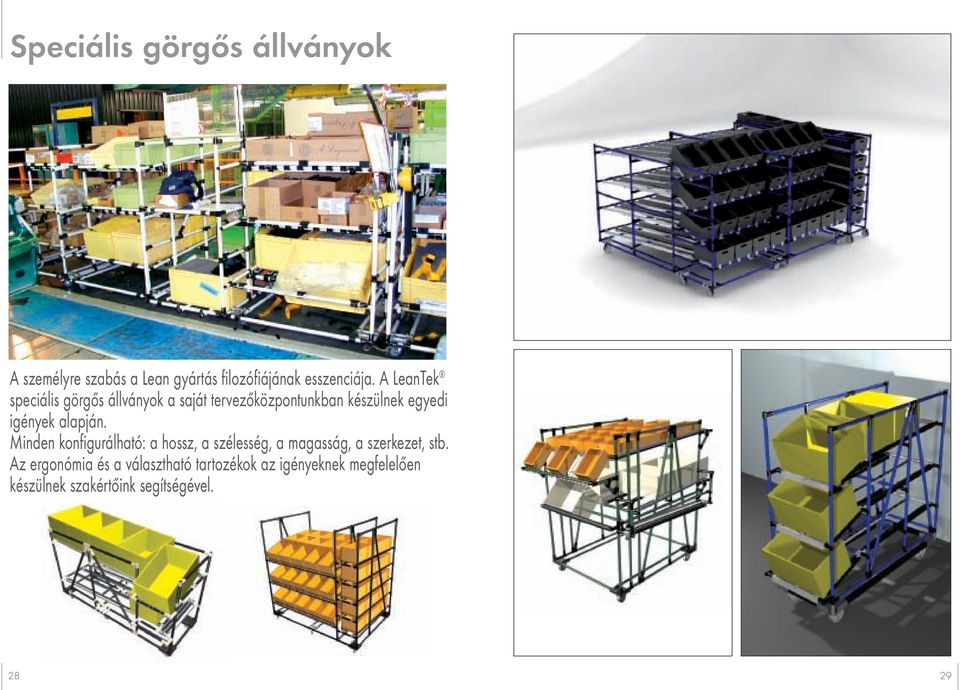

14 Speciális görgős állványok A személyre szabás a Lean gyártás filozófiájának esszenciája. A LeanTek speciális görgős állványok a saját tervezőközpontunkban készülnek egyedi igények alapján. Minden konfigurálható: a hossz, a szélesség, a magasság, a szerkezet, stb. Az ergonómia és a választható tartozékok az igényeknek megfelelően készülnek szakértőink segítségével

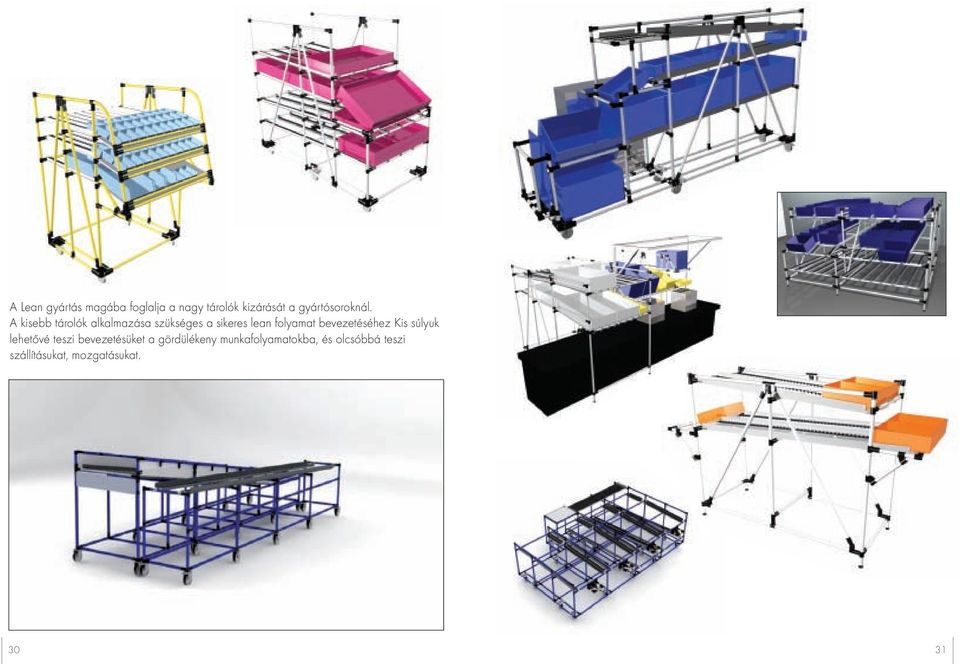

15 A Lean gyártás magába foglalja a nagy tárolók kizárását a gyártósoroknál. A kisebb tárolók alkalmazása szükséges a sikeres lean folyamat bevezetéséhez Kis súlyuk lehetővé teszi bevezetésüket a gördülékeny munkafolyamatokba, és olcsóbbá teszi szállításukat, mozgatásukat

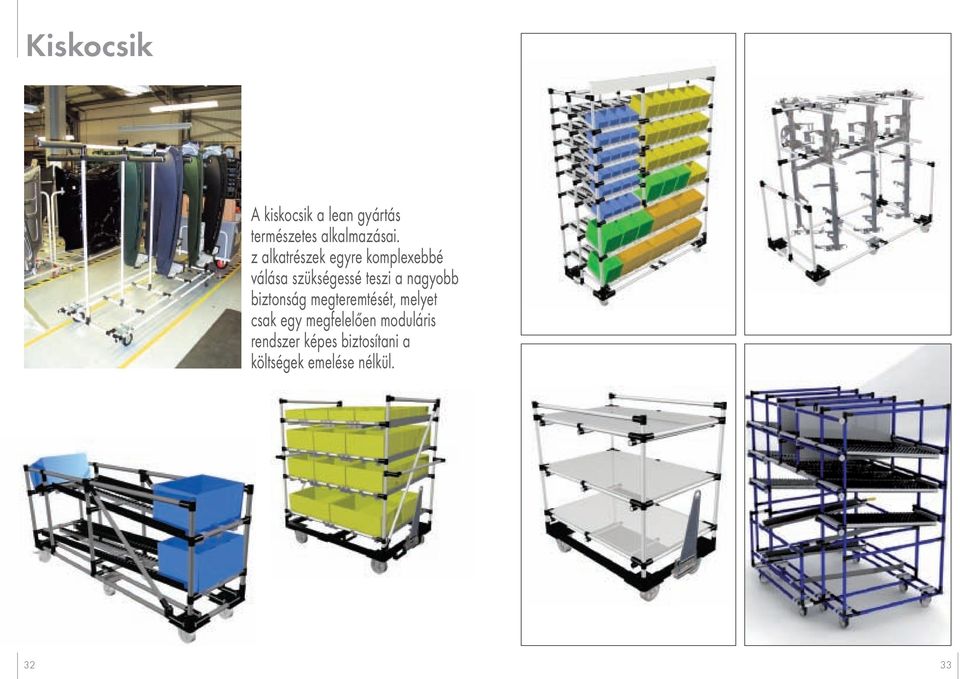

16 Kiskocsik A kiskocsik a lean gyártás természetes alkalmazásai. z alkatrészek egyre komplexebbé válása szükségessé teszi a nagyobb biztonság megteremtését, melyet csak egy megfelelően moduláris rendszer képes biztosítani a költségek emelése nélkül

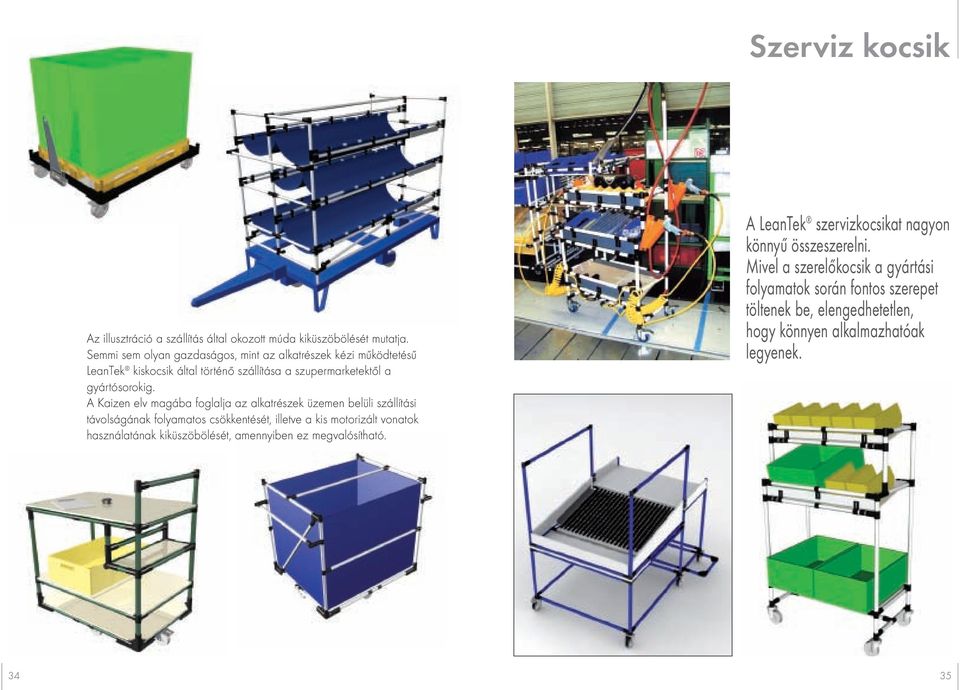

17 Szerviz kocsik Az illusztráció a szállítás által okozott múda kiküszöbölését mutatja. Semmi sem olyan gazdaságos, mint az alkatrészek kézi működtetésű LeanTek kiskocsik által történő szállítása a szupermarketektől a gyártósorokig. A Kaizen elv magába foglalja az alkatrészek üzemen belüli szállítási távolságának folyamatos csökkentését, illetve a kis motorizált vonatok használatának kiküszöbölését, amennyiben ez megvalósítható. A LeanTek szervizkocsikat nagyon könnyű összeszerelni. Mivel a szerelőkocsik a gyártási folyamatok során fontos szerepet töltenek be, elengedhetetlen, hogy könnyen alkalmazhatóak legyenek

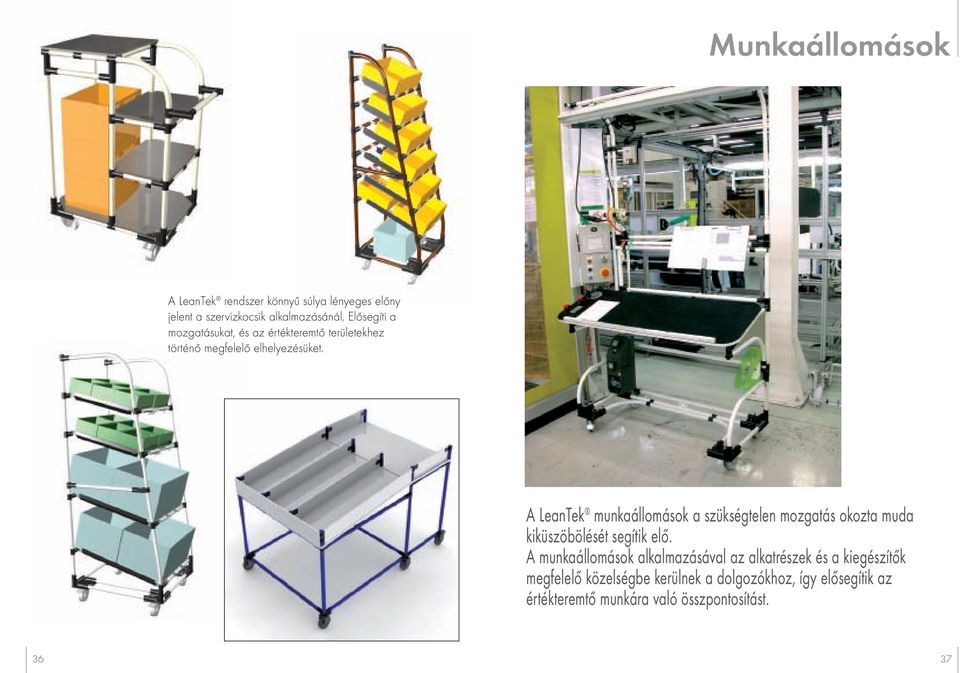

18 Munkaállomások A LeanTek rendszer könnyű súlya lényeges előny jelent a szervizkocsik alkalmazásánál. Elősegíti a mozgatásukat, és az értékteremtő területekhez történő megfelelő elhelyezésüket. A LeanTek munkaállomások a szükségtelen mozgatás okozta muda kiküszöbölését segítik elő. A munkaállomások alkalmazásával az alkatrészek és a kiegészítők megfelelő közelségbe kerülnek a dolgozókhoz, így elősegítik az értékteremtő munkára való összpontosítást

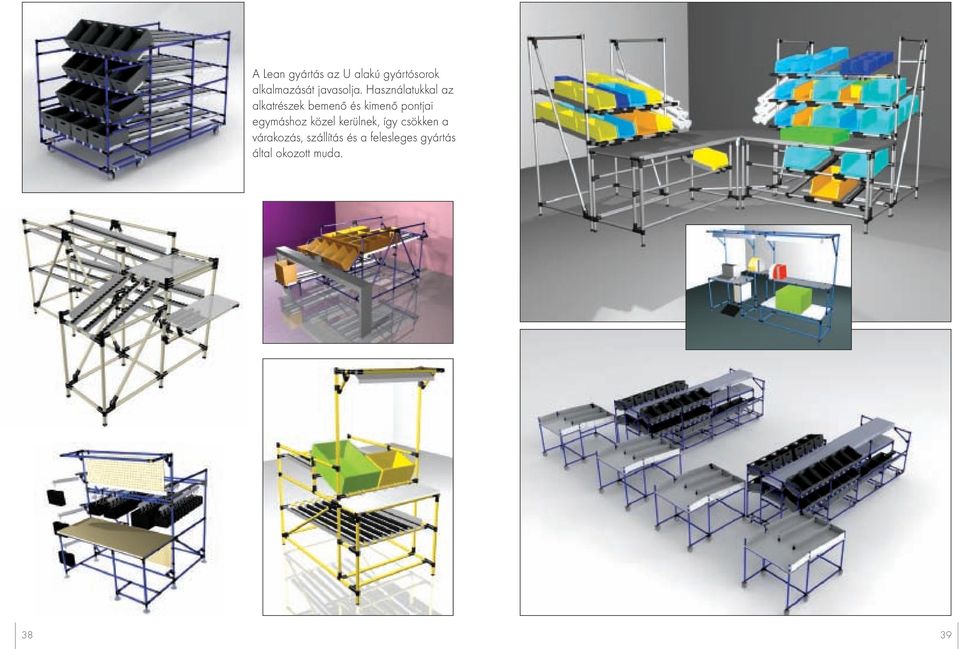

19 A Lean gyártás az U alakú gyártósorok alkalmazását javasolja. Használatukkal az alkatrészek bemenő és kimenő pontjai egymáshoz közel kerülnek, így csökken a várakozás, szállítás és a felesleges gyártás által okozott muda

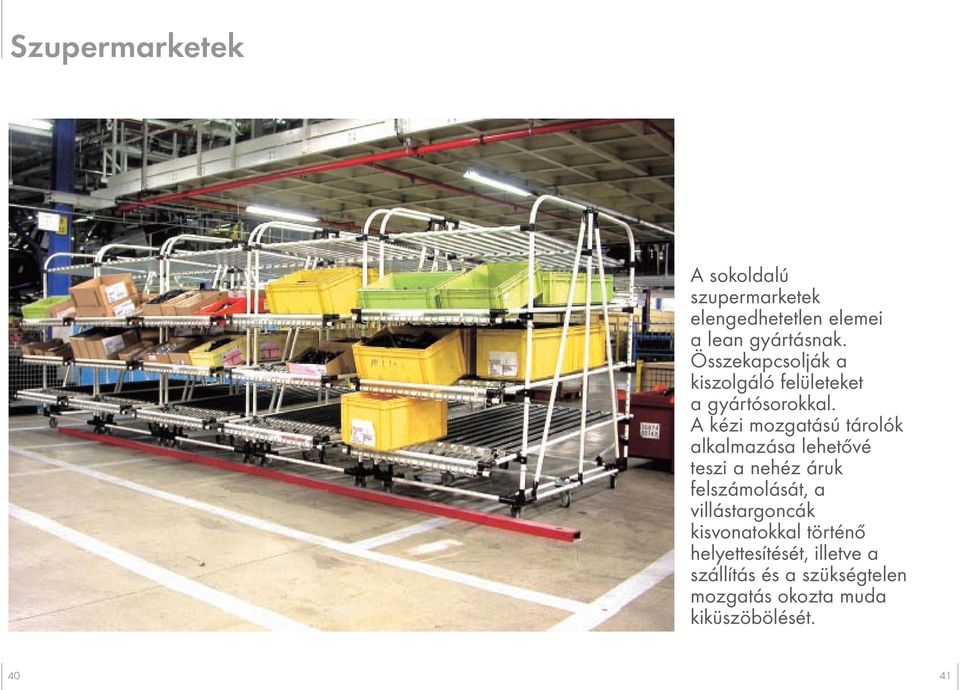

20 Szupermarketek A sokoldalú szupermarketek elengedhetetlen elemei a lean gyártásnak. Összekapcsolják a kiszolgáló felületeket a gyártósorokkal. A kézi mozgatású tárolók alkalmazása lehetővé teszi a nehéz áruk felszámolását, a villástargoncák kisvonatokkal történő helyettesítését, illetve a szállítás és a szükségtelen mozgatás okozta muda kiküszöbölését

21 Habár a legtöbb szupermarket hagyományos felépítésű, a környezet élénkségét tükrözve számos hybrid tároló jöhet létre. A LeanTek elősegíti a kreativitást, mely jelentős motivációt jelent a dolgozóknak

22 A Kaizen a gyakorlatban A Kaizen-viselkedés igényli a folyamatos változás elfogadására való készséget. Ez a muda kiküszöbölésének napi feladatát jelenti, és a készséget a tökéletesítésre. Egy háromlépcsős folyamat keretein belül kerül erre sor, melynek fokozatai: a muda azonosítása, annak elszigetelése és kiküszöbölése. A folyamatos tökéletesítés egy szabványos munkareferencia kidolgozása, majd annak folyamatos tökéletesítését jelenti. Ezért a LeanTek a Kaizen megvalósításának az eszköze

23 Szállítási opciók A Trilogiq négy különböző szállítási opciót kínál a LeanTek rendszerhez: ➀ Csak komponensek (kezdő képzést követően) ➁ Jóváhagyott tervek alapján kész rendszer összeszerelése ➂ Hoshin-rendszer ➃ Előszerelt pocrendszerek 46 47

24 Komponensek Összeszerelés Csőrendszer, csatlakozók és tartozékok szállítása. A komponensek egységcsomagokban kerülnek kiszállításra. A megrendeléseket leadhatja a legközelebbi Trilogiq forgalmazónál akár hagyományos eszközökkel (fax, levél vagy ), akár saját új online megrendelési eszközünkkel a webhelyen. Az online megrendelési rendszerrel nyomon követheti megrendeléseit és a szállítási időket is. Megrendelés előtt regisztrálnia kell magát. Ez egy egyszerű folyamat - kérdezze csak meg Trilogiq-forgalmazóját. A Trilogiq-központ által forgalmazott összeszerelt termékek. Ez a szokványosabb út, amely a prototípustervezési fázissal kezdődik. Két lehetőség közül választhat: központunk megtervezi, és jóváhagyásra bemutatja Önnek az alkalmazásokat 3D változatban. Összetettebb alkalmazások esetén, felajánljuk teljes körű TechCentre prototípusfejlesztési szolgáltatásunkat. Összeszerelt termékeinket saját üzemeinkben szereljük össze, mielőtt leszállítanánk

25 A Hosin- rendszer A legalkalmasabb megoldás Az előszerelt polcrendszerek Ahol nagyon gyorsan kell bonyolult alkalmazásokat megvalósítani, általában a Hosin-rendszer a leghatékonyabb megoldás. Az Ön értékesítési menedzsere értékeli az Ön szükségleteit. Ezután intézkedik arról, hogy Trilogiq Hosincsapatunk elutazzon az Ön üzemébe, és összeállítsa az ön által megrendelt terméket. A Hosin-csapat szerelői specialisták a legkreatívabb alkalmazások terén. A csapatok rendkívüli hatékonysággal képesek megoldani minden műszaki kérdést. Amikor saját maga kívánja összeszerelni a munkafolyamatpolcokat, de a legminimálisabbra kívánja csökkenteni az ezzel kapcsolatos szerelési feladatokat. Az előre összeszerelt polcoknál a Trilogiq az oldalakat úgy szállítja, hogy Önnek csak a kívánt szélességben össze kell szerelnie a kocsit a rudak beillesztésével a görgőjáratok alátámasztásával. Így a Trilogiq a szerelési munkák 60%-át elvégzi. Ez a szállítási lehetőség szabadságot biztosít az állvány elülső és hátsó részének kialakításában, valamint a görgősávok típusának és számának meghatározásában. Ez egy nagyon gyors és egyszerű összeszerelési megoldást biztosít. 1 Az oldalakat előre összeszerelt állapotban kapja. ➋ A támasztórudakat méretre vágja, majd a keretet a kívánt szélességnek megfelelően összeszereli. ➌ Adja hozzá a kívánt mennyiségű görgőjáratot

26 Trilogiq szolgáltatások A LeanTek sokkal több, mint termékek egyszerű csoportja. A Trilogiq olyan szolgáltatásokat is kínál, amelyekkel a legjobban kihasználhatja a LeanTek eszközt az egyszerű gyártás teljes üzemelési megoldásának részeként

27 A webhely: A Trilogiq szolgáltatások célja, hogy segítséget nyújtsanak szerelősori rendszerének megtervezésében, összeszerelésében és telepítésében. Amikor felkeresi a weboldalt, ott megtalálja az összes fontos információt, amely a Trilogiq alkalmazásokhoz és szolgáltatásokhoz szükséges. Amikor regisztrálja magát, a következő szolgáltatásokat is igénybe veheti: Információk a termékskáláról, termékismertető prospektusok és termékalkalmazások. Új termékek és azok alkalmazása. Online megrendelési szolgáltatás Trilogiq-események részletes ismertetése. A gyakorlati üzemi Kajzenszemináriumok kizárólag a Triogiq kínálatában szerepelnek. Tanácsadó kollegáink segítenek Önöknek a regisztrációt követően az online ingyenes szemináriumokon való részvételre, amelyek a LeanTek termékek Kajzenkörnyezetben történő használatának, a Hosinprojektek, a helytakarékossági projektek stb. előnyeiről szólnak. A Kaizenszemináriumok segítenek a LeanTek rugalmasságának maximalizálásában. Kaizen szemináriumok 54 55

28 Számítógéppel támogatott tervezés A LeanTek rendszereket Trilogiq TechCenterünk CAD-rendszereinek alkalmazásával terveztük. Minden alkalmazás modellezhető a teszteléshez és a terhelési pontok értékeléséhez. A Trilogiq CAO-rendszerrel fotorealisztikus 3D képek készíthetők az Ön alkalmazásáról annak megvalósulása előtt. Ezután megvizsgálhatja minden oldalról az alkalmazást térbeli mozgás közben, és akár meg is jelenítheti azt annak várható munkakörnyezetében. A Trilogiq CAO-központok tervezik és fejlesztik új LeanTek termékeinket is

29 Számítógéppel támogatott tervezés ➀ ➁ Az Ön igényei gyakran változnak akár csak egy ötlet vagy egy elképzelt koncepció miatt. A Trilogiq számítógépes tervező és szimulációs rendszere ezt az informális koncepciót 2D tervekké, majd 3D modellé alakítja át. Ez aztán felhasználható a megvalósíthatóság, a terhelhetőségi korlátok és a terv gyakorlatiasságának értékeléséhez. Ebben a fázisban világosan látni fogja, milyen a lehetőségei vannak. ➃ Képi realisztikus szimuláció A Trilogiq képszimulátor egy vagy több valósághű képet tud készíteni az Ön elképzelt alkalmazásáról, mielőtt az megvalósulna. A szimuláció lehetővé teszi a terv finomítását olyan részletek hozzáadásával, mint pl. az a környezet, amelyben a rendszer működni fog, illetve a kívánt színek. Minden lehetséges szögből is megtekintheti az elképzelt alkalmazás modelljét, hogy ellenőrizhesse azt minden olyan aspektus alapján, amely nem lehetséges 2D műszaki tervrajzok alapján. ➂ 58 59

30 Számítógéppel támogatott prototípustervezés a TechCenterekben Függetlenül attól, hogy Trilogiq értékesítési menedzserével lépett kapcsolatba, online regisztrációt végzett vagy felhívta a legközelebbi TechCentert, soha könnyebben nem vehette igénybe a Trilogiq szakértelmét. A Trilogic TechCenterek meghívják Önt, hogy dolgozzon együtt technikusainkkal a prototípusok értékelésében. Önnek ötletei vannak, nekünk szakértelmünk együtt megtervezhetjük azt a szilárd rendszert, amely kiállja az idő próbáját. Szakértőink a műszaki tervezés alapszabályait alkalmazzák az összeszerelési folyamathoz, így az Ön prototípusa pontosan az Ön termelési rendszerét adja majd vissza. Amikor ellátogat a TechCenterbe prototípusai ellenőrzésére, közvetlen hozzáférést kap a LeanTek számítógépes rendszeréhez. A LeanTek oktatások Csatlakozzon ön is a LeanTek szemináriumainak egyikéhez, és hamarosan rendelkezni fog azzal az önbizalommal és hozzáértéssel, amely tartós eszközök minimális költséggel történő összeszereléséhez szükséges. Ha azt szeretné, hogy technikusai szakértők legyenek a LeanTek alkalmazások összeszerelésében a Kajzenprojekteknek az Ön üzemében történő bevezetése részeként, Trilogic TechCenterünk szerelőiskolái készek megosztani az Ön embereivel a LeanTek szerelvényekkel kapcsolatos valamennyi szabályt és tippet. A képzés célja, hogy a kezelőket megismertessük a LeanTek komponensek megfelelő használatával és az összeszerelésükre vonatkozó szabályokkal. Tanfolyamaink gyakorlati interaktív szemináriumok

31 LeanTek alkatrészek és használatuk A LeanTek termékválaszték három alapvető elv köré épül: erő, sokoldalúsága és tartósság. Az erő az ipari környezet szükséges tulajdonsága: a csöveken és görgőkön tapasztalt terhelhetőség olyan különleges LeanTek megoldásokhoz vezetett, mint a szegecselt tengelyű görgők, és a 2mm falvastagságú csövek használata. A multifunkcionalitást az alkatrészek kompatibilitása biztosítja, mely minimalizálja a komponensek közötti zavaró eltéréseket. A tartósságot elsősorban a csöveken és csatlakozókon található rozsdamentes borítás biztosítja

32 Csövek Csövek előnyei A LeanTek csövek külső átmérője 28.6 mm. Két féle falvastagság elérhető: 1,25 mm a könnyebb alkalmazásokhoz, és 2 mm a nehezebb terhelésnek kitett rendszerek megvalósításához. A csövek több standard színben is megrendelhetőek. Mivel mi gyártjuk a saját csöveinket, kérésre bármely nem standard színben is biztosítjuk őket. A LeanTek csöveinket belül és kívül is galvanizáljuk mielőtt megkapnák a 0,8 mm-es thermoplastikus borítást a saját gyártóüzemeinkben. Korrózió védettség Az általános csövek általában nem rendelkeznek külső rozsdamentes védelemmel, egyes esetekben pedig még belsővel sem. A rozsdásodás következtében csökken a csövek és az alkalmazások teherbírása, valamint hólyagok jelennek meg a thermoplastikus borításon. A Trilogiq csövek garantálják az erőt, a tartósságot, és megjelenésükben is hosszú élettartamúak, köszönhetően a belső és külső galvanizálásnak és a thermoplastic borításnak. belső és külső galvanizálás 0.8 mm műanyag (PP) bevonat Csővastagság A Trilogiq csövek vastagsága csak az acélcső vastagságát jelenti, nem pedig az acélcső és a thermoplastikus borítás együttes méretét

33 Csövek 400 cm T1, Ezeket a csöveket kisebb terhelési igényű alkalmazások kialakításához tervezték. Legtöbb esetben kisebb méretű vagy könnyített szerkezek esetében használatosak. T2-400 ESD Antistatikus verzió Rendelkezésre áll T1, ESD (1mm) Csövek 400 cm 1,25 mm 2 mm T2-400 Ezeket a csöveket nagyobb terhelési igényű alkalmazások kialakításához tervezték. SP 400 Egyenes élű cső Barázdáltcső minimális kapcsolatot biztosít. Felhasználható csatlakozók: F-M csatlakozó család 2 mm 2 mm A T-1 és T-2 csövek a következő színekben rendelhetőek: - Fekete - bézs - Szürke - Fehér - Barna - Piros - Kék - Sárga - Zöld Speciális színek kérésre elérhetőek

34 14 mm Csövek 290 cm Csövek Tartozékok SST-290 (290 cm) NICO F-4 Csőzáró kupak Átmérő 28,6 Ez a kupak tökéletesen illik a T1,25 és T2-es csövekbe, annak érdekében, hogy biztosítsák a dolgozó védelmét. A kupak kalapács segítségével illeszthető a csövekbe. 290 cm 2 mm 5 mm 16,2 mm ø 26 mm SST-290LT (290 cm) NICO Átmérő 28,6 F-2B Szintkiegyenlítő műanyag gyűrű A szintkiegyenlítő gyűrű a cső és a csatlakozó közti magasságkülönbséget hidalja át. 2,6 mm 290 cm 2 mm SST-290F (290 cm) 25 mm Átmérő 28 F-8 Elakadást gátló gyűrű ø 30 mm 290 cm 15 mm 2 mm ø 28 mm Lekerekített elakadást gátló gyűrű 68 69

35 Csövek Tartozékok Csövek Tartozékok GF-1 Gumitalp C-I kampó A csövek befejezésére. Kiegészítők tárolására alkalmas kampó. 28,6 mm mm 39 mm 38,5 mm ø 30 mm 100-MP Védő habborítás 1 méteres hosszúságban rendelhető. Az 1 cm vastagságú védőborítás illeszkedik a csövekre, hogy védje az alkatrészeket az sérüléstől. C-P kampó Kiegészítők tárolására alkalmas kampó. ø 31 mm 45 mm 10 mm ø 30 mm ø 30 mm 200-MCP Védőgumi QL-1 Biztonsági kampó gyors megerősítésekhez. 48 mm 33 mm 5 mm ø 35 mm 45 mm 70 71

36 72 73

37 Csatlakozók Standard csatlakozók Csatlakozók A Trilogiq 1996 óta tervezi, fejleszti és folyamatosan újítja meg a LeanTek csatlakozók sorát. A 3D-s multifunkciós csatlakozók az állandó újítás egyik eredményei. Egy automatikus rendszer gyártja a csatlakozókat. Ez az egyetlen technika, mely biztosítja a gyártás stabilitását és pontosságát. A csatlakozók egy megerősített, fekete, cink bevonatottal készülnek, mely biztosítja egyrészt csatlakozók rozsdamentességét (még zord körülmények között is), másrészt a csatlakozók erős ütésállóságát. előnyei Nagyméretű csatlakozók Fő előnyük: jobban: ellenállnak a rázkódásnak, ütődésnek, és nagyobb méretüknél fogva könnyebben alkalmazhatóak. Fekete cinkborítás Az utóbbi 10 évben a Trilogiq megfigyelte, hogy a csatlakozókat borító festék nem elég tartós. Gyakran lepattogzott és rozsdásodás lépett fel. Ennek következtében a csatlakozókat fekete cinkborítással fedte be, mely eljárás jelentősen megjavította a tartósságot a festékhez képest

38 Csatlakozók Standard csatlakozók Csavarok: S1-S4 Csatlakozók Standard csatlakozók F-A 90 csatlakozó F-C 270 csatlakozó Az F-A csatlakozó alkalmazható F-B, F-A és F-C csatlakozókkal együtt. Csak F-A csatlakozóval alkalmazható együtt. 51 mm mm 81,6 mm mm 81,6 mm F-D 90 csatlakozó 47mm 89 mm F-B 90 csatlakozó F-B vagy 2 db F-A csatlakozóval alkalmazható együtt. 47 mm 130 mm F-Dt Érintőleges 90 csatlakozó Csatlakozó lehetővé teszi, hogy megvezetésnél használjuk az egyenes falú csővel kombinálva. (SP-400). 47 mm 84,5 mm 76 77

39 Csatlakozók Standard csatlakozók Csatlakozók Standard csatlakozók F-E Keresztváltó csatlakozó F-G standard állítható szögű összekötő elem A csatlakozó keresztirányba tudja összekötni a csöveket. Átlós összekötéshez használható F-F, F-K és F-T csatlakozókkal lehet használni. 73,5 mm 86,5 mm 38 mm F-Et érintőleges keresztváltó csatlakozó Megvezetőkhöz F-H multifunkcionális hozzáerősítő elem Ez a csatlakozó elem lehetővé teszi csövek összekötését bármilyen másik szerkezettel. M400 monorail sín összeillesztő egysége (lásd 112. és 194. oldal). 33,2 mm 64,2 mm 82,6 mm F-F standard állítható szögű összekötő elem 49,5 mm Átlós összekötéshez használható. F-G csatlakozóval együttesen alkalmazható. F-QA Multifunkcionális csatlakozó támasz A 33 mm 77 mm 70 mm 32 mm F-QA + FQ-B 78 79

40 Csatlakozók Standard csatlakozók Csatlakozók Standard csatlakozók F-QB Multifunkcionális csatlakozó támasz B F-K Dupla F-F F-G csatlakozóval együtt alkalmazható. 32 mm 117 mm ø 28,5 mm 15 mm F-QA + FQ-B ø 46,5 mm F-I Párhuzamos összekötő elem F-L 45 csatlakozó Alkalmazások megerősítésére, vagy duplacsöves megoldásokhoz. Két részes 45 -os csatlakozó átlós megoldásokhoz. (lsd oldal) 47 mm 37 mm 46 mm 45 F-J F-L30 30 joint Két részes 30 -os csatlakozó átlós megoldásokhoz. (lsd oldal) 33,6 mm 82 mm 36 mm

41 Csatlakozók Standard csatlakozók A 33 mm csatlakozó helyet takarít meg. Csatlakozók 33 mm átmérőjű csatlakozók F-L60 60 csatlakozó F-D2 90 Standard összekötő elem, csőre tehető Két részes 60 -os csatlakozó átlós megoldásokhoz. (lsd oldal) Nehéz teherbírású alkalmazásokhoz. 46,2 mm 89,5 mm 36 mm 60 ø 33 mm ø 28,2 mm F-L 90 Brevet N / mm F-H2 Multifunkcionális hozzáerősíthető elem, csőre tehető Többféle célra használható, például LeanTek alkalmazások és gyártó modulok összekapcsolására. 47 mm 96,5 mm F-T Állitható szögű csatlakozó elem Lehetővé teszi két cső összeillesztését. Sarok állványokhoz és különféle alkalmazásokhoz használható. (lsd oldal) ø 33 mm 46 mm 93 mm 38 mm 82 83

42 Csatlakozók 33 mm átmérőjű csatlakozók Az F-V csúsztatható csatlakozók lehetővé teszik a csöveken való elcsúsztatást. Csatlakozók Csúsztatható csatlakozók F-i2 Párhuzamos összekötő elem F-V1 F-D csúsztatható csatlakozó Többféle célra használható, például LeanTek alkalmazások összekapcsolására. Az F-V1 csatlakozók leginkább a görgős állványok gyors szintbeállításához alkalmazhatóak. (lásd oldal) 51 mm 91 mm ø 33 mm ø 33 mm 46 mm 33,6 mm ø 33 mm F-V2 csúsztatható csatlakozó F-i3 Párhuzamos összekötő elem, standard cső és csatlakozó összekötésére Helyet takarít meg miközben megerősíti az alkalmazásokat. 96 mm 51 mm 33,6 mm ø 33 mm ø 33 mm 46 mm F-V3 Multifunkcionális csatlakozó Teleszkópos alkalmazásokhoz. 87,6 mm 33,6 mm ø 33 mm 84 85

43 Csatlakozók Csúsztatható csatlakozók F-V4 Csúsztatható párhuzamos összekötő elem 2*33mm csövekhez 3D-A Ezek a 3D-s csatlakozók olyan Trilogiq újítások, melyek lehetővé teszik a csövek 3D-ban történő bármely irányú összekapcsolását. Csatlakozók 3-D csatlakozók 90 mm ø 33 mm 33,6 mm ø 33 mm 82 mm F-7 Műanyag gyűrű Ez a polietilén bélés (F-7) az F-V csatlakozók könnyebb siklását segíti elő a csöveken. 28,6 mm ø 28,5 mm 3D-B 32 mm 70 mm 3D-C 70 mm 34 mm 86 87

44 Csatlakozók Az ESD csatlakozók ESD antisztatikus csövek csatlakoztatására kialakított toldók, melyek a statikus elektromos töltés elvezetését segítik. Kapcsolódó alkatrészek: Standard ESD csövek Csavar: ESD S1 Kapcsolódó információ: olyan csatlakozók is elérhetőek ESD változatban, melyek itt nincsenek feltűntetve. Csatlakozók ESD csatlakozók F-A ESD F-D ESD 51 mm 47mm 89 mm mm F-B ESD F-E ESD 130 mm 73,5 mm F-C ESD F-F ESD 81,6 mm ø 33 mm 77 mm 90 81,6 mm 88 89

45 Csatlakozók ESD csatlakozók Csatlakozók ESD csatlakozók F-G ESD F-K ESD 86,5 mm 117 mm 38 mm ø 46,5 mm F-H ESD F-L ESD 33,2 mm 82,6 mm 49,5 mm 46 mm 45 F-I ESD 47 mm 37 mm 90 91

46 Multifunkcionális csatlakozók Multifunkcionalitás: Az F-M csatlakozók hasonló kialakításának köszönhetően a teljes LeanTek görgő-, megvezető-, és csőválaszték összekapcsolható. A multifunkcionalitás garantálja a LeanTek rendszer modularitását. Az F-M csatlakozók fehér rozsdamentes cinkborítást kapnak, ami biztosítja a tartósságot és a megjelenést. Lekerekített forma: A LeanTek csövekhez illő kellemes megjelenés mellett, az F-M csatlakozók lekerekített formája eloszlatja a terhelést a termék egész hosszán, és nem csak a csatlakozás pontján. Ezáltal sokkal jobb rázkódás és terhelés ellenállást biztosít. előnyei Csatlakozók Multifunkcionális csatlakozók Fej nélküli csavarok: A hagyományos rendszereknél a görgő kampóját fúrással és szegecseléssel lehet a csőhöz rögzíteni lassú és fáradtságos munkával. A Trilogiq az F-M termékeket csavarmenettel látja el, így leegyszerűsíti a görgők csövekhez történő rögzítését. Az összeillesztéshez csak imbuszkulcs, fej nélküli csavar és pár másodperc szükséges

47 Csatlakozók Multifunkcionális csatlakozók Csatlakozók Multifunkcionális csatlakozók F-M1 görgősín végelem F-M3 görgősín végelem 36 mm 35,8 mm 36 mm 28,6 mm F-M2 görgősín végelem 28,6 mm F-M4 Görgősín áthidaló 130 mm 36 mm 25 mm 28,8 mm F-M2R görgősín végelem 28,6 mm Magas teherbírású F-M4 Flex Flexibilis görgősín áthidaló 36 mm Standard csöveket kapcsol össze: - Görgőkkel - Megvezetőkkel 36 mm 36 mm 135 mm 18 mm 17 mm 39 mm 28,6 mm 36 mm 94 95

48 27,6 mm Csatlakozók Multifunkcionális csatlakozók Csatlakozók Multifunkcionális csatlakozók F-M5 Görgősín összekötő elem F-M7 görgő csatlakozó 2 görgő összekötésére alkalmazható. A csatlakozót telegörgők felfogatására használható 200 mm 40 mm 36 mm F-M6 Görgősín közbenső alátámasztó 28,6 mm Görgősínek rögzítéséhez használható. F-M8 cső cső összekötő elem 35 mm 40 mm 28,6mm 27,7 mm ø 33 mm F-M6r Görgősín közbenső alátámasztó F-M6R rendelkezik felső peremmel. F-M8s cső cső összekötő elem megállítóval (20 mm) 36,8mm 40 mm 28,6 mm 27,7 mm ø 33 mm 96 97

49 Csatlakozók Multifunkcionális csatlakozók Csatlakozók Multifunkcionális csatlakozók F-M9 Flexibilis összekötő csatlakozó Összekötő elem (görgő sín - cső) F-M11 Flexibilis összekötő csatlakozó A csatlakozóval 3 cső csatlakoztatására alkalmas. 28,6 mm 38 mm 28,6 mm F-M10 Áthidaló 36 mm Összekötő elem (görgő sín - cső) F-M12 Flexibilis összekötő elem (cső - cső) A csatlakozóval a standard csövet és a egyenes falú csövet (S-P) lehet csatlakoztatni. 36 mm 28,6 mm 28,6 mm 28,6 mm F-M13 Érintőleges közbenső alátámasztó Megvezetők csatlakoztatásához (lásd 183. oldal). 28,6 mm 98 99

50 Csatlakozók Multifunkcionális csatlakozók F-M14 forgatható multifunkcionális csatlakozó elem Csatlakozók Multifunkcionális csatlakozók F-M16 Szabadalom: N / F-M1 csatlakozóval egyszerűen be lehet állítani a kívánt dőlésszöget 36 mm F-M15 Összekötő elem (cső-cső) 30mm magas végelemmel F-M17 Asztallap rögzítő 40 mm 39 mm 90 28,6 mm 28,6 mm 110 mm

51 Csatlakozók Ø 33 mm Ezekkel a csatlakozókkal helyet lehet megtakarítani, mert közvetlenül a kötések felett rögzítenek. 33-M1 Kezdő görgőcsatlakozó végütköző nélkül 17 mm 33 mm 36 mm 33-M2 Görgő végcsatlakozó alacsony végütközővel (20 mm) 18 mm 17 mm 33 mm 36 mm

52 Görgőpályák és szállítórendszerek Bármely ellenállás hasznos... A görgőpályákat súly és ütésállónak fejlesztették ki. Ezeket az alkatrészeket leggyakrabban adagolóállvány és raktár (szupermarket) alkalmazásoknál használják. Ezen erős és tömör elemek biztosítják az áruk lejtőn való haladását a legalacsonyabb szögben, de maximális egyenletességgel. A LeanTek görgők a különleges jellemzőik által megfelelnek ezen elvárásoknak. - Nagy átmérőjű görgők (34-44 mm): A görgők erősített kivitelben készülnek a nagyobb ütésállóság érdekében, és a sűrű elhelyezésük lehetővé teszi a sima futást. - A görgők külön-külön vannak a pályához szegecselve: ez összehasonlíthatatlanul nagy tartósságot garantál. A 3,6 mm-es tengely elég nagy ahhoz, hogy az ütőerőt felvegye, és jelentős terhet tudjon elviselni. - Sűrűség: Az RR-400 több kivételesen jó tulajdonsággal rendelkezik: egy méter távolságon belül 28 görgője van, és a görgők között csak 2,1 mm hézag van. Ezek a jellemzők biztosítják a nagy mértékben egyenletes lefelé való mozgást, ezért lehetőség van kisebb lejtők használatára és a helymegtakarításra. Az RR400 görgők szegecselése Hagyományos görgőpályáknál a görgőket csapokra helyezik. Ez az olcsó gyártási megoldás nem akadályozza meg a profil kinyílását és a görgők kiugrását nagy terhek esetén vagy hosszú használat után. Ha a görgő elválik a profiltól, akkor az anyagáramlás megakad, a sín megsérülhet, és kieshetnek< az alkatrészek. Görgőpályák és szállítórendszerek előnyei Csökkentett távolság a görgők között Az RR 400 görgők között 2,1 mm távolság van, szemben versenytársak termékeinél mérhető 4 vagy 5 mm távolsággal. Ennek a különleges tulajdonságnak köszönhetően jó a tehereloszlás, és ezért csökken az egy görgöre jutó terhelés, amelyet a csomagok okoznak. Összességében javul a FIFO áramlás, a működés zajtalan, és nagyobb a görgők és a sínek élettartama. Az RR 400 görgőpályával a Trilogiq egy tartós terméket kínál. Az RR 400 esetén minden görgőt külön szegecselnek a profilhoz. Ennek köszönhetően a profil zárt marad, és a görgők jól be vannak fogva. Eredmény: A görgőpálya sértetlensége hosszú távon garantált, és lehetővé teszi a folyamatos anyagáramlást és a nagyon csendes működést

53 Görgőpályák és szállítórendszerek Görgőpályák Normál görgőpályák előnyei Szabad elfordulást biztosító szegecselés RR-400 Normál görgőpálya 34 mm átmérő. Görgők 400 cm-es szálakban. A LeanTek normál görgőpálya a kategóriájában a legjobb kialakítást biztosítja a normál ipari alkalmazásokhoz. Az RR 400 további jelentős tulajdonsága: A szegecs szabadon elforoghat a profilban. Ennek több előnyei is van: - A kisebb súrlódás (acél acélon és nem acél műanyagon) lehetővé teszi a jobb forgást azon szegecsekhez viszonyítva, amelyek rögzítve vannak a profilban. - Fontos előny, hogy a görgők kopása csökken. - Végül pedig a működés meglepően zajtalan. FW-400 ø 35 mm 40 mm 36 mm Erősített profilú vezetőpálya. Alkalmazások: merev konténerek max. 150 mm szélességgel. 400 cm-es rudak. (191. oldal). 46 mm 41 mm Opcióként a Trilogiq eltolt szegecselést kínál, amely jobb tehereloszlást biztosít. LW-400 ø 43 mm ø 29,6 mm 36 mm 44 mm átmérőjű görgők, 20 mm szélesség, erősített profillal. Alkalmazások: nagy konténerek. 400 cm-es szálak. (190. oldal). ø 44 mm 46 mm 40 mm 35,6 mm

54 Görgőpályák Normál görgőpályák SW mm átmérőjű görgő, 10 mm széles, erősített profil: KLT önvezetős alkalmazásokhoz. 400 cm-es szálak. (192. oldal). 40 mm ø 44 mm 36 mm RT mm átmérőjű görgők, 20 mm széles, erősített profil. 400 cm-es szálak. (193. oldal). 46 mm 40 mm ø 35 mm 36 mm F-RR Fék az RR-400 részére A legjobb megoldás az dobozok és kartondobozok fékezésére. A többi alkatrészhez hasonlóan ez a termék is újra használható az alkalmazott ötvözet rugalmasságának köszönhetően. 33 mm 133 mm 20 mm

55 Görgőpályák Többirányú görgőpályák Lehetővé teszi az ívek és sarkok kialakítását. Görgők Normál görgők RGM-50 Többirányú görgőpályák (kerékátmérő: 50 mm) TR-200 Görgő hossza 200 cm méretre vágható Ez a szállítópálya megoldás javasolt textíliák mozgatásához. (195. oldal). 50 mm 2000 mm 102 mm 44 mm RGM-60 Többirányú görgőpályák (kerékátmérő: 60 mm) ø 48 mm ø 60 mm BR1 Többfunkciós csatlakozó TR-200-hoz (195. oldal). 102 mm 58 mm ø 48 mm RGM-80 Többirányú görgőpályák (kerékátmérő: 80 mm) 20 mm ø 20 mm ø 80 mm 102 mm 67 mm

56 Szállítóberendezések Függesztett szállítóberendezések Egysínű szállítóberendezések használhatók a rendelkezésre álló terület jó kihasználása érdekében. A szállítási elrendezés egyszerű, használatához sokféle tartozék áll rendelkezésre. (194. oldal). M-400 Monorail Sín CM-S Kocsi Szállítóberendezések Függesztett szállítóberendezések 115 mm ø 6,8 mm ø 28 mm 15 mm BM Sín végütköző 20 mm 35 mm 40 mm 28 mm CM Monorail kocsi Tökéletesen illeszkedik az egysínes rendszerhez, a termékek mozgatása kocsi, minimális súrlódással történik. B-MO 25 mm ø 28 mm 75 mm 39 mm 44,40 mm 80 mm 89 mm 150 mm

57 Tartozékok A görgőpályákban csúszó oldalsó vezetők biztosítják a nagy merevséget. Anyagminőség: műanyag. Tartozékok Hossza: 400 cm A LeanTek sokféle tartozékot kínál, amelyek segítségével az alkalmazások skáláját tovább lehet növelni. Az oldalsó és köztes elválasztókat a Trilogiq fejlesztette ki. A címketartók, vezetőgörgők, a asztallaprögzítő rendszerek és speciális kötőelemek segítségével ki lehet elégíteni az ipari alkalmazásoknál nagyon fontos rugalmassági és adaptálhatósági követelményeket. GL-410 Oldalsó vezető, amelynek a támasztó éle 10 mm-re van a pályától szabadalom: FR mm 38 mm GL-410 Esd 36,75 mm GL-450 Oldalsó vezető, amelynek a támasztó éle 50 mm-re van a pályától szabadalom: FR ,5 mm GL-450 Esd 27,5 mm 50 mm 36,75 mm

58 Tartozékok Műanyag vezetők Hossza: 400 cm GC-400 Köztes elválasztó Anyagminőség: műanyag. Színek: fehér GL-210 Tartozékok Műanyag vezetők Hossza: 200 cm Oldalsó vezető, amelynek a támasztó éle 10 mm-re van a pályától 30 mm 10 mm 36,75 mm 40 mm GL-240 Oldalsó vezető, amelynek a támasztó éle 40 mm-re van a pályától GC-400 Esd 35,5 mm GL-400 Oldalsó vezető a KLT-hez 30 mm 40 mm 36,75 mm GC-200 Köztes elválasztó 32 mm 27 mm 35 mm

59 Tartozékok Felvevő állványok Tartozékok Címketartók TF mm huzal fogas F6-a Címketartó (50 mm) 200 mm ø 30 mm 45,8 mm ø 30 mm 50 mm TF mm huzal fogas F6-b Címketartó (70 mm) 300 mm ø 30 mm 45,8 mm ø 30 mm 70 mm TF mm huzal fogas F-3 Asztallap lefogató 400 mm ø 30 mm ø 30 mm 70 mm 45 mm

60 Tartozékok Címketartók Tartozékok Címketartók (szálanyagban) F-9 Asztallap támasz PE-150 Átlátszó címketartó szál, magasság 50 mm, hossz 150 cm 34,4 mm 22,7 mm A legnépszerűbb és legjobb címketartó szalagok: szállítás 1,5 méteres darabokban, levágandó 50 mm-re 1500 mm 50 mm ø 28,5 mm F-10 Biztonsági véglezáró védelem a vezetőkhöz LH-150 Átlátszó címketartó szál, magasság 30 mm, hossz 150 cm 3,4 mm 17,5 mm 1500 mm Alkalmazható: GC 400 / GL 410 GC 200 / GL 450 8,9 mm 30 mm ø 28,5 mm F-11 Biztonsági véglezáró védelem a vezetőkhöz LH-10 8 mm 17,5 mm Alkalmazható: GL 210 / GL mm 30 mm 120 mm

61 Tartozékok Címketartó + fefüggesztő Tartozékok Beadó sín LS F5 Átlátszó címketartó szál, magasság 30 mm, hossz 150 cm TM mm 130 mm LS mm 40 mm F-5 =

62 Tartozékok Beadó sín A Trilogiq sokféle rögzített, csuklós és fékezett támasztógörgőt kínál két kategóriában: - Csöves támasztógörgők kis terhelésekhez - Lemezes támasztógörgők normál terheléshez. Tartozékok Csőbe dugható kerekek SH-1 Beadó mozgató állvány T-75 Ø 75 mm fékes kerekek Tökéletes választás kisebb alkalmazásokhoz. Ezek a kerekek maximum 70 Kg terhelésre alkalmasak. de 125 mm à 100 mm 114 mm ø 21,5-24 mm ø 58 mm 68 mm ø 75 mm 103 mm 110 mm 25 mm TF-75 Ø 75 mm kerekek Tökéletes választás kisebb alkalmazásokhoz. Ezek a kerekek maximum 70 Kg terhelésre alkalmasak. ø 21,5-24 mm ø 58 mm 68 mm SH-2 ø 75 mm 103 mm T-125 Ø 100 mm kerekek Normál csöves kerekek. Ezeknek a maximális terhelhetősége 125 Kg. 10 mm 50 mm 30 mm ø 21,5-24 mm ø 58 mm ø 100 mm 68 mm Választási lehetőség: Acélfoglalat 2 mm-es csőhöz 165 mm 137 mm

63 Tartozékok Csőb dugható kerekek Tartozékok Talpas kerekek TF-125 Ø 100 mm Kerekek Normál csőbe dugható kerekek. Ezeknek a maximális terhelhetősége 125 Kg. P-125 Ø 100 mm Kerekek Normál talpas kerekek. Ezeknek a maximális terhelhetősége 150 Kg. ø 21,5-24 mm ø 58 mm 68 mm Választási lehetőség: Acélrögzítő 2 mm-es csőhöz. L =102 mm (l = 87 mm) ø 100 mm 137 mm ø 100 mm 130 mm T-125 ESD Ø 100 mm Kerekek Antisztatikus csőbe dugható kerekek. Ezeknek a maximális terhelhetősége 125 Kg. PP-125 Ø 100 mm Kerekek Normál talpas kerekek. Ezeknek a maximális terhelhetősége 150 Kg. ø 21,5-24 mm ø 58 mm ø 100 mm 68 mm 137 mm ø 100 mm L =105 mm (l = 80 mm) 130 mm TF-125 ESD Ø 100 mm Kerekek PPF-125 Ø 100 mm Kerekek Antisztatikucs csőbe dugható kerekek. Ezeknek a maximális terhelhetősége 125 Kg. Normál talpas kerekek. Ezeknek a maximális terhelhetősége 150 Kg. ø 21,5-24 mm ø 58 mm 68 mm ø 100 mm L =105 mm (l = 80 mm) ø 100 mm 137 mm 130 mm

64 Tartozékok Talpas kerekek Tartozékok Kerekek fémvázas Metal-Base szerelvényekhez P-200 Ø 125 mm Kerekek Talpas kerekek. Ezeknek a maximális terhelhetősége 200 Kg. L =102 mm (l = 87 mm) Alkalmazható MB-P esetén (kézzel tolható fémvázas kocsik). MB-160 Ø 160 mm vontatható kerekek - Fix Alkalmazható: MB-P estén. 300 kg. L =135 mm (l = 114 mm) ø 125 mm 155 mm ø 160 mm 190 mm PP-200 Ø 125 mm Kerekek MB-160P Ø 160 mm vontatható kerekek - Bolygó Talpas kerekek. Ezeknek a maximális terhelhetősége 200 Kg. Alkalmazható: MB-P estén. 300 kg. L =102 mm (l = 87 mm) Alkalmazható MB-P esetén (kézzel tolható fémvázas kocsik). L =135 mm (l = 110 mm) ø 125 mm 155 mm 190 mm ø 160 mm PPF-200 Ø 125 mm Kerekek Talpas kerekek. Ezeknek a maximális terhelhetősége 200 Kg. L =102 mm (l = 87 mm) Alkalmazható MB-P esetén (kézzel tolható fémvázas kocsik). MB-160F Ø 160 mm vontatható kerekek - Bolygó és fékezhető Alkalmazható: MB-P estén. 300 kg. L =135 mm (l = 110 mm) ø 125 mm 155 mm 190 mm ø 160 mm

65 Tartozékok Talpas kerék tartozékok Tartozékok Láb F-P Talpas kerék rögzítő elemei PS-M Fém támasztólemez Rögzítés S5 csavarokkal. 30 mm 155 mm 80 mm ø 28,5 mm ø 28,5 mm ø 97 mm PI-10 Talpas kerék rögzítő elemei P-A Normál állítható láb Rögzítés S5 csavarokkal. Kapható még Esd változatban is: P-A Esd. 80 mm 100 mm de 14 mm à 48 mm ø 9,6 mm ø 37 mm

66 Tartozékok Csöves sarokelemek A LeanTek termékcsaládban vannak olyan lemezek, amelyek csökkentik a szerelési időt, és egyben növelik a szerkezeti merevséget. SG-1 Tartozékok Zártszelvényes elemek DM-100 Erősített 3-csöves csomópont ø 31 mm 150 mm 36 mm 102 mm 50 mm 260 mm 100 mm 160 mm YB-L Erősített sarokelemk (balos) SG mm ø 31 mm 36 mm 190 mm 134 mm 104 mm 50 mm 260 mm YB-R Erősített sarokelemk (jobbos) Ezek a sarokelemk a mobil állványok sarkainak erősítésére szolgálnak, de használhatók lábként is. SG mm ø 31 mm 150 mm 50 mm 134 mm 104 mm 260 mm

67 Tartozékok Zártszelvényes elemek Modulrendszerű vontatható alapkeret SG mm 45 mm 50 mm 260 mm A csöves szerkezet felfogási pontja. SG-R 250 mm 130 mm

68 Modulrendszerű vontatható alapkeret Modulrendszerű vontatható alapkeret MB-400 MB-PIT 45 x 45 acélprofil Vastagság 2,5 mm, fekete horgany bevonattal, L 360 cm. Kapható csőtámasz nélküli változatban is. 360 cm ø 35,4 mm 49,7 mm 49,7 mm 49,7 mm 49,7 mm 45 mm ep. 2,5 mm 45 mm 130 mm 135 mm 130 mm 135 mm MB-P MB-T500 Fém-bázisú többfunkciós sarokelem, fekete horgany bevonattal, LeanTek cső fogadására alkalmas. Mellső vonórúd, vontatási erő 500 kg. 50 mm 135 mm ø 31 mm 135 mm 280 mm 190 mm 190 mm 635 mm MB-PF MB-TR Villástargonca vezető a biztonságos és könnyű szállításhoz. Hátsó vonórúd csatlakozó az MB-T500 részére. 125 mm 280 mm 190 mm 80 mm 2,5 mm 30 mm ø 20 mm

69 Tartozékok Rögzítő elemek Tartozékok Rögzítő elemek S1 ESD csavar M6x28 S3 M8x40 csavar ESD Csatlakozó. Az F-P alkatrészekkel kombinált talpas kerekek rögzítésére szolgál. F-P S1 M6x28 csavar Csatlakozók. S4 M6x28 csavar Normál csavar a kötések rögzítésére, beépített menetbiztosítással rendelkezik. S2 - Kúpos hegyű rögzítő csavar M4x5 Az F-M1 típusú többfunkciós csatlakozók rögzítésére használható. S5 M8x45 csavar (pour PI) Az F-P alkatrészekkel kombinált talpas kerekek rögzítésére szolgál. F-P + PI

70 Tartozékok Rögzítő elemek Tartozékok Rögzítő elemek S6 csavar a fémvázas Metal-Base alkatrészek összeszereléséhez Normál csavar/anya kombináció. S9 M3x35 csavar Csavar az F6-a/F6-b szereléséhez. S7 M8x20 csavar MB-P Csavar a talpas kerekek YB-L/R és Metal-Base sarkokra való szereléséhez. F6-a F6-b YB-L S8 M6x12 csavar Csavar egy cső YB-L/R-ra való szereléséhez. YB-L/R

71 400 mm Tartozékok Szerszámok A LeanTek termékcsalád további szerszámokat is tartalmaz: a BTR kulcsot és a szalagfűrészt. Sorjázó szerszám 001 Belső/Külső sorjázó szerszám. 44 mm mm BTR BTR Kulcs az S1 és S4 csavarokhoz 5 mm 150 mm Szalagfűrész 660 mm 240 mm

72 Trilogiq AGC: MOVE Flexibilis kialakítású AGC Az AGC alkalmazások négy típusán belül végtelen számú variáció lehetséges. A Trilogiq AGC elv harmonizál az egyszerűség (Lean) filozófiával: ami szállítási veszteségek (Muda) kiküszöbölését jelenti a szállítás felgyorsításával és a szállítás költségeinek csökkentésével. Kicsik a csomagok, nincs vezetőszemélyzet, egyszerűség és megbízhatóság. A Trilogiq csöves AGC rendkívül hatékony, flexibilis és modulrendszerű megoldás a gyárak és műhelyek vezető nélküli szállítási feladataihoz. A Trilogiq AGC nagyon jó flexibilitással rendelkezik: a padlóhoz ragasztott mágneses csíkot követi. Ez rendkívüli flexibilitást jelent az útvonal kialakításában és változtatásában. A Trilogiq AGC kialakítása és összeállítása a japán Éppen időben megoldás alapján történt 3 gépészeti és elektronikus elv szerint, és a LeanTek szerkezettel van megépítve az adott alkalmazáshoz igazítva. Ezt a szerkezetet könnyű beállítatni, alkalmazáshoz igazítani, szétszerelni és újra felhasználni
