Garázskapu meghajtás Kezelési utasítás S66 Láncos automatika

Átírás

1 Garázskapu meghajtás Kezelési utasítás S66 Láncos automatika

2

3 Tartalom: 1. Szerszámlista Fontos biztonsági utasítások Szerelési utasítások Fontos szerelési utasítások Szerelési vázlat A motor összeszerelése A motor felhúzása Az első konzol felhelyezése Az perforált konzol felhelyezése A motor felhúzása A garázskapu-konzol felszerelése A húzószán szerelése Programozás Kezelési instrukciók Funkciók beállítása Végállás beállítás, Út tanulás Alsó végállás igazítása Nyitási erő beállítása Csukási erő beállítása Automata utánzárási idő beállítása Fotocella Távirányító betanulás Hiba információ A kapu kézi zárása Kiegészítők felszerelése Fotocella szerelés A fotocella konzol felhelyezése A fotocella vezetékezése Nyomógomb felszerelés Javítás és karbantartás Technikai adatok Hibaelhárítás... 10

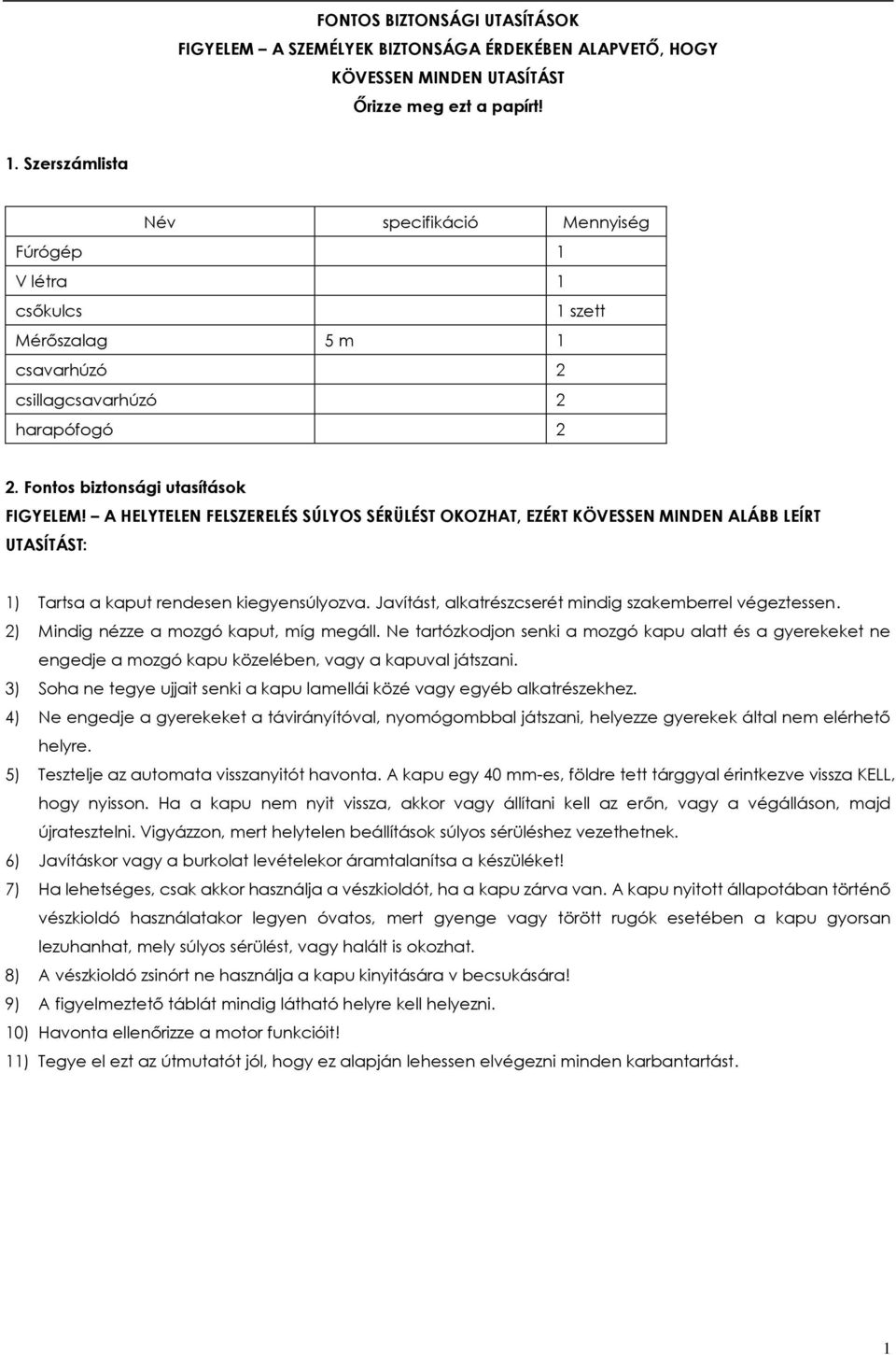

4 FONTOS BIZTONSÁGI UTASÍTÁSOK FIGYELEM A SZEMÉLYEK BIZTONSÁGA ÉRDEKÉBEN ALAPVETŐ, HOGY KÖVESSEN MINDEN UTASÍTÁST Őrizze meg ezt a papírt! 1. Szerszámlista Név specifikáció Mennyiség Fúrógép 1 V létra 1 csőkulcs 1 szett Mérőszalag 5 m 1 csavarhúzó 2 csillagcsavarhúzó 2 harapófogó 2 2. Fontos biztonsági utasítások FIGYELEM! A HELYTELEN FELSZERELÉS SÚLYOS SÉRÜLÉST OKOZHAT, EZÉRT KÖVESSEN MINDEN ALÁBB LEÍRT UTASÍTÁST: 1) Tartsa a kaput rendesen kiegyensúlyozva. Javítást, alkatrészcserét mindig szakemberrel végeztessen. 2) Mindig nézze a mozgó kaput, míg megáll. Ne tartózkodjon senki a mozgó kapu alatt és a gyerekeket ne engedje a mozgó kapu közelében, vagy a kapuval játszani. 3) Soha ne tegye ujjait senki a kapu lamellái közé vagy egyéb alkatrészekhez. 4) Ne engedje a gyerekeket a távirányítóval, nyomógombbal játszani, helyezze gyerekek által nem elérhető helyre. 5) Tesztelje az automata visszanyitót havonta. A kapu egy 40 mm-es, földre tett tárggyal érintkezve vissza KELL, hogy nyisson. Ha a kapu nem nyit vissza, akkor vagy állítani kell az erőn, vagy a végálláson, majd újratesztelni. Vigyázzon, mert helytelen beállítások súlyos sérüléshez vezethetnek. 6) Javításkor vagy a burkolat levételekor áramtalanítsa a készüléket! 7) Ha lehetséges, csak akkor használja a vészkioldót, ha a kapu zárva van. A kapu nyitott állapotában történő vészkioldó használatakor legyen óvatos, mert gyenge vagy törött rugók esetében a kapu gyorsan lezuhanhat, mely súlyos sérülést, vagy halált is okozhat. 8) A vészkioldó zsinórt ne használja a kapu kinyitására v becsukására! 9) A figyelmeztető táblát mindig látható helyre kell helyezni. 10) Havonta ellenőrizze a motor funkcióit! 11) Tegye el ezt az útmutatót jól, hogy ez alapján lehessen elvégezni minden karbantartást. 1

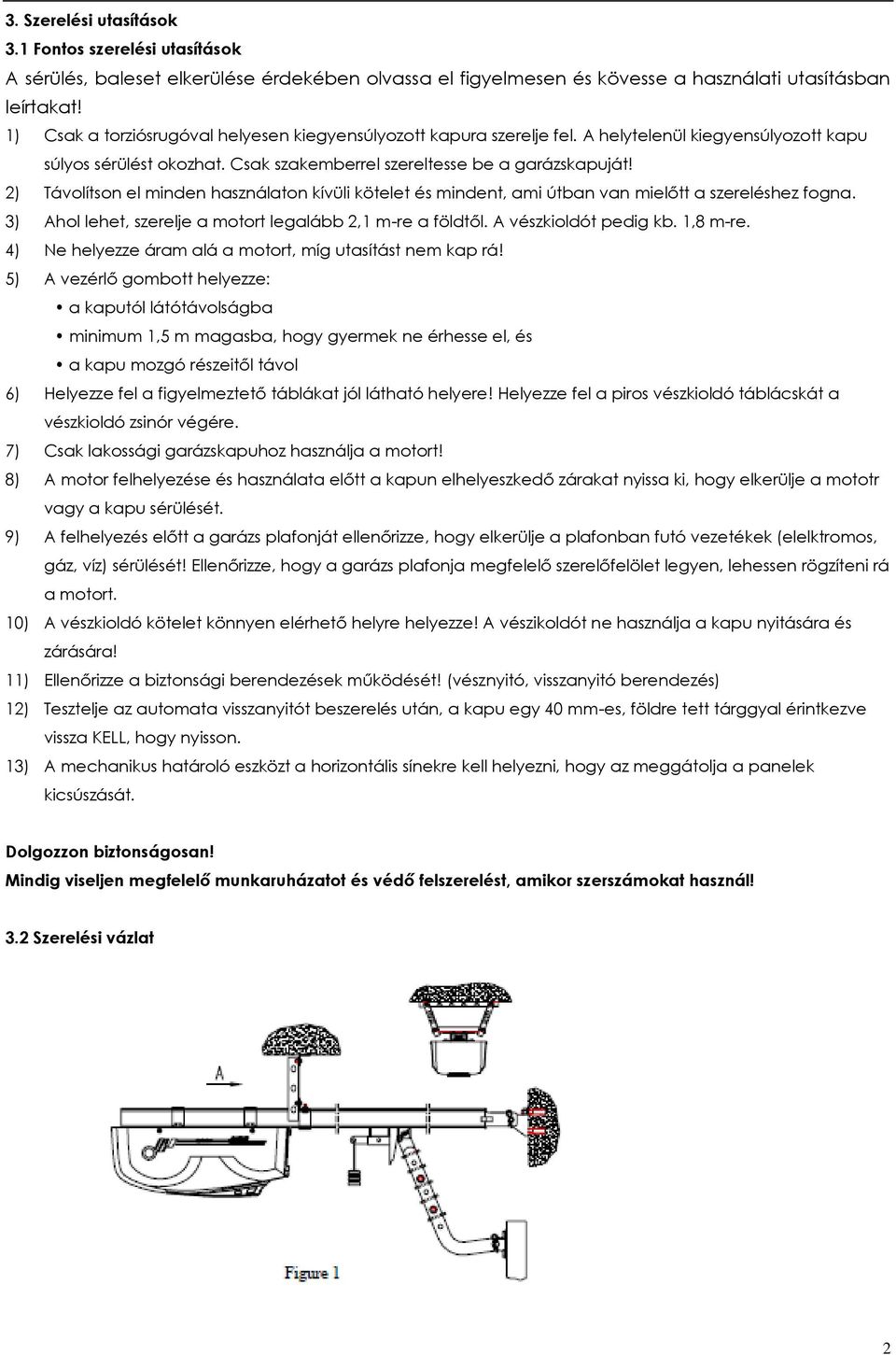

5 3. Szerelési utasítások 3.1 Fontos szerelési utasítások A sérülés, baleset elkerülése érdekében olvassa el figyelmesen és kövesse a használati utasításban leírtakat! 1) Csak a torziósrugóval helyesen kiegyensúlyozott kapura szerelje fel. A helytelenül kiegyensúlyozott kapu súlyos sérülést okozhat. Csak szakemberrel szereltesse be a garázskapuját! 2) Távolítson el minden használaton kívüli kötelet és mindent, ami útban van mielőtt a szereléshez fogna. 3) Ahol lehet, szerelje a motort legalább 2,1 m-re a földtől. A vészkioldót pedig kb. 1,8 m-re. 4) Ne helyezze áram alá a motort, míg utasítást nem kap rá! 5) A vezérlő gombott helyezze: a kaputól látótávolságba minimum 1,5 m magasba, hogy gyermek ne érhesse el, és a kapu mozgó részeitől távol 6) Helyezze fel a figyelmeztető táblákat jól látható helyere! Helyezze fel a piros vészkioldó táblácskát a vészkioldó zsinór végére. 7) Csak lakossági garázskapuhoz használja a motort! 8) A motor felhelyezése és használata előtt a kapun elhelyeszkedő zárakat nyissa ki, hogy elkerülje a mototr vagy a kapu sérülését. 9) A felhelyezés előtt a garázs plafonját ellenőrizze, hogy elkerülje a plafonban futó vezetékek (elelktromos, gáz, víz) sérülését! Ellenőrizze, hogy a garázs plafonja megfelelő szerelőfelölet legyen, lehessen rögzíteni rá a motort. 10) A vészkioldó kötelet könnyen elérhető helyre helyezze! A vészikoldót ne használja a kapu nyitására és zárására! 11) Ellenőrizze a biztonsági berendezések működését! (vésznyitó, visszanyitó berendezés) 12) Tesztelje az automata visszanyitót beszerelés után, a kapu egy 40 mm-es, földre tett tárggyal érintkezve vissza KELL, hogy nyisson. 13) A mechanikus határoló eszközt a horizontális sínekre kell helyezni, hogy az meggátolja a panelek kicsúszását. Dolgozzon biztonságosan! Mindig viseljen megfelelő munkaruházatot és védő felszerelést, amikor szerszámokat használ! 3.2 Szerelési vázlat 2

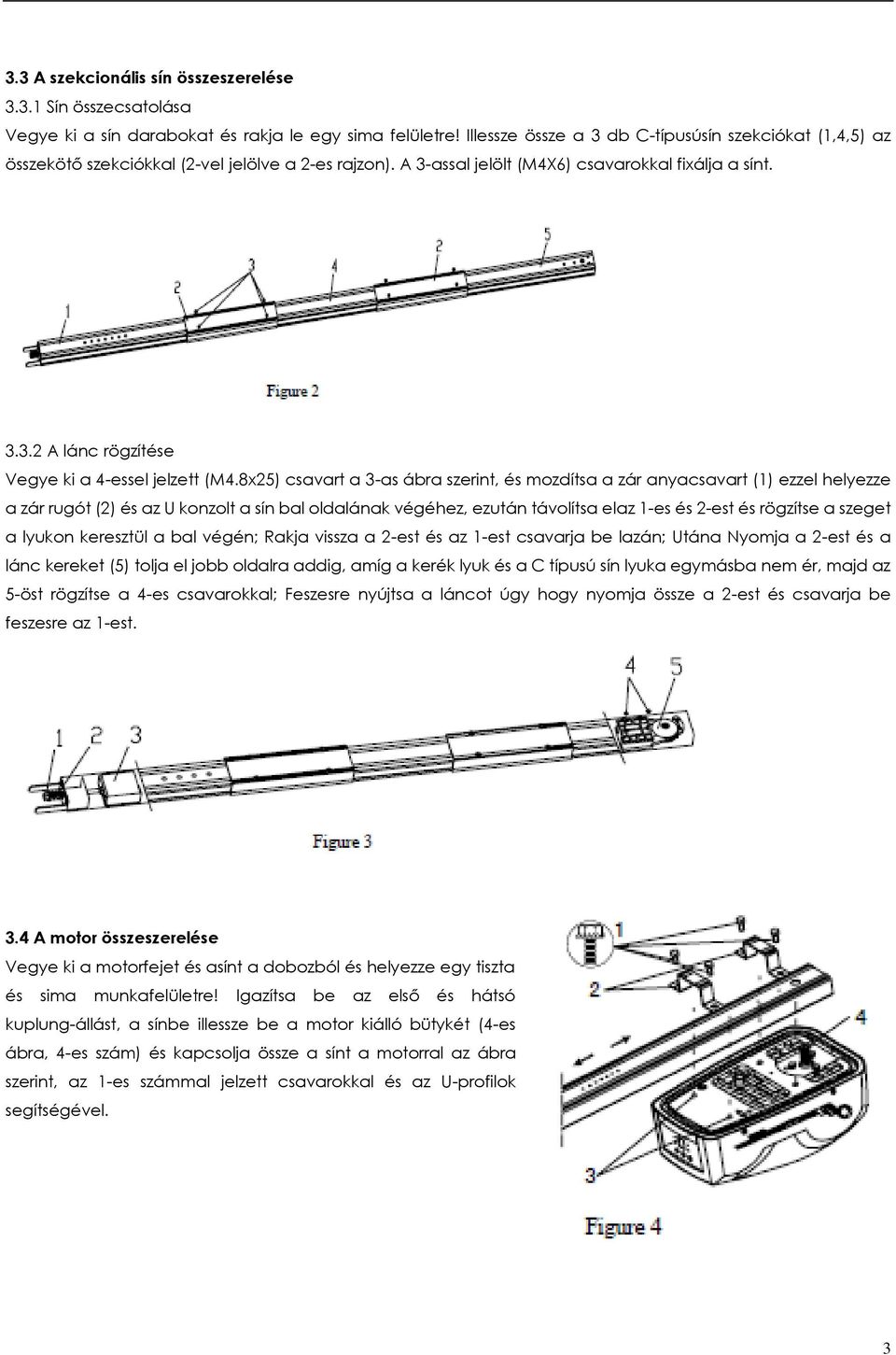

6 3.3 A szekcionális sín összeszerelése Sín összecsatolása Vegye ki a sín darabokat és rakja le egy sima felületre! Illessze össze a 3 db C-típusúsín szekciókat (1,4,5) az összekötő szekciókkal (2-vel jelölve a 2-es rajzon). A 3-assal jelölt (M4X6) csavarokkal fixálja a sínt A lánc rögzítése Vegye ki a 4-essel jelzett (M4.8x25) csavart a 3-as ábra szerint, és mozdítsa a zár anyacsavart (1) ezzel helyezze a zár rugót (2) és az U konzolt a sín bal oldalának végéhez, ezután távolítsa elaz 1-es és 2-est és rögzítse a szeget a lyukon keresztül a bal végén; Rakja vissza a 2-est és az 1-est csavarja be lazán; Utána Nyomja a 2-est és a lánc kereket (5) tolja el jobb oldalra addig, amíg a kerék lyuk és a C típusú sín lyuka egymásba nem ér, majd az 5-öst rögzítse a 4-es csavarokkal; Feszesre nyújtsa a láncot úgy hogy nyomja össze a 2-est és csavarja be feszesre az 1-est. 3.4 A motor összeszerelése Vegye ki a motorfejet és asínt a dobozból és helyezze egy tiszta és sima munkafelületre! Igazítsa be az első és hátsó kuplung-állást, a sínbe illessze be a motor kiálló bütykét (4-es ábra, 4-es szám) és kapcsolja össze a sínt a motorral az ábra szerint, az 1-es számmal jelzett csavarokkal és az U-profilok segítségével. 3

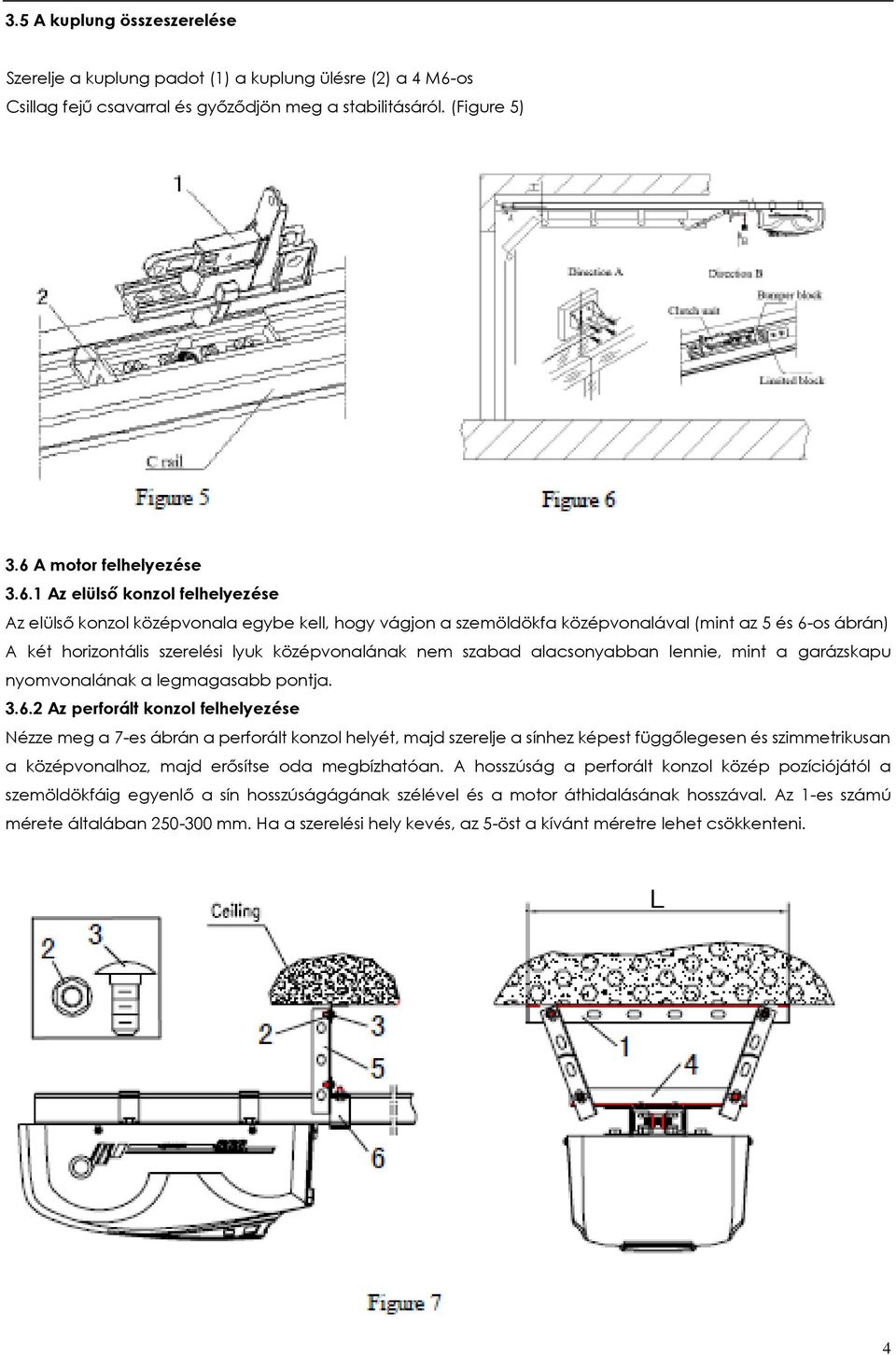

7 3.5 A kuplung összeszerelése Szerelje a kuplung padot (1) a kuplung ülésre (2) a 4 M6-os Csillag fejű csavarral és győződjön meg a stabilitásáról. (Figure 5) 3.6 A motor felhelyezése Az elülső konzol felhelyezése Az elülső konzol középvonala egybe kell, hogy vágjon a szemöldökfa középvonalával (mint az 5 és 6-os ábrán) A két horizontális szerelési lyuk középvonalának nem szabad alacsonyabban lennie, mint a garázskapu nyomvonalának a legmagasabb pontja Az perforált konzol felhelyezése Nézze meg a 7-es ábrán a perforált konzol helyét, majd szerelje a sínhez képest függőlegesen és szimmetrikusan a középvonalhoz, majd erősítse oda megbízhatóan. A hosszúság a perforált konzol közép pozíciójától a szemöldökfáig egyenlő a sín hosszúságágának szélével és a motor áthidalásának hosszával. Az 1-es számú mérete általában mm. Ha a szerelési hely kevés, az 5-öst a kívánt méretre lehet csökkenteni. 4

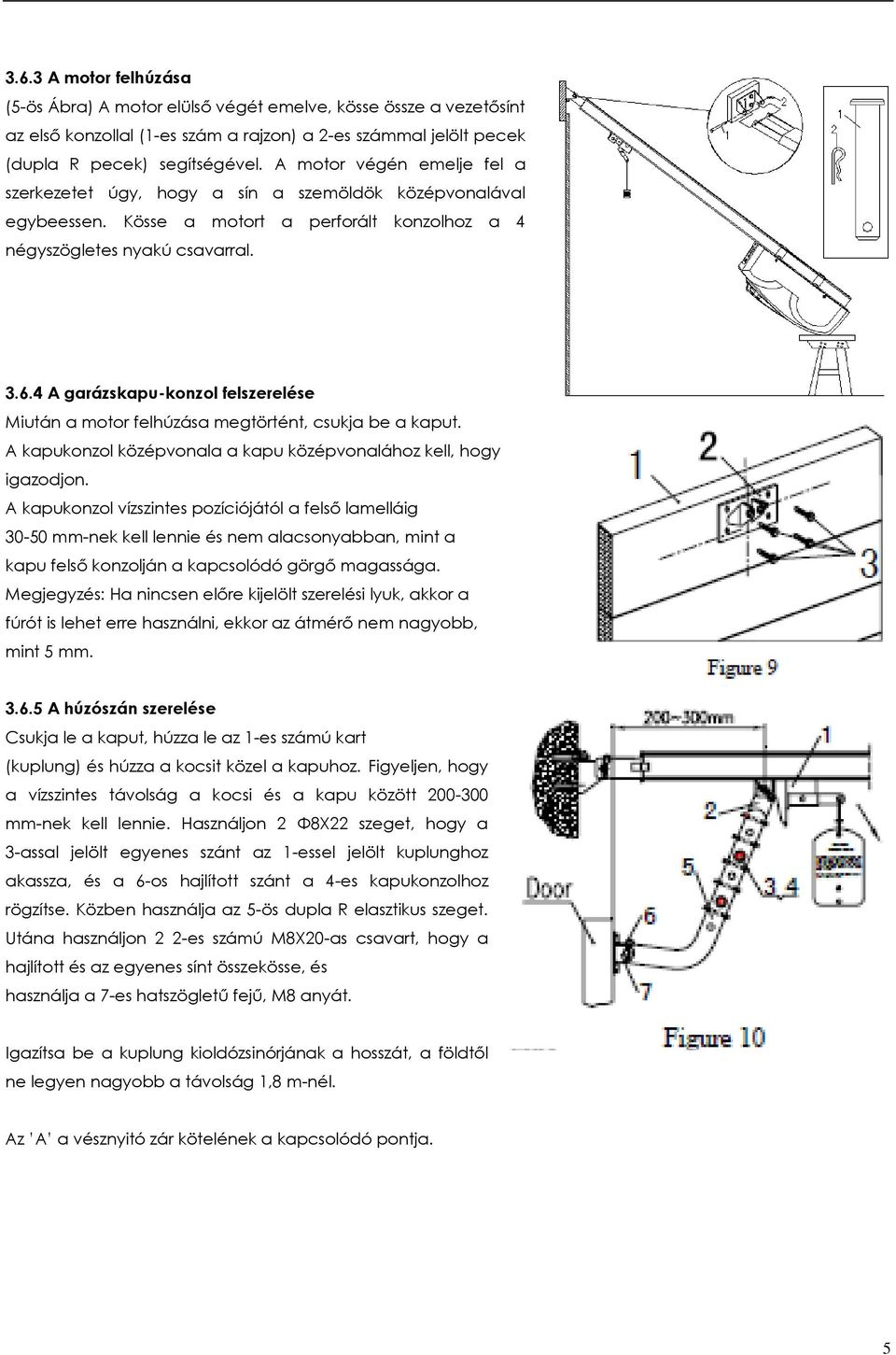

8 3.6.3 A motor felhúzása (5-ös Ábra) A motor elülső végét emelve, kösse össze a vezetősínt az első konzollal (1-es szám a rajzon) a 2-es számmal jelölt pecek (dupla R pecek) segítségével. A motor végén emelje fel a szerkezetet úgy, hogy a sín a szemöldök középvonalával egybeessen. Kösse a motort a perforált konzolhoz a 4 négyszögletes nyakú csavarral A garázskapu-konzol felszerelése Miután a motor felhúzása megtörtént, csukja be a kaput. A kapukonzol középvonala a kapu középvonalához kell, hogy igazodjon. A kapukonzol vízszintes pozíciójától a felső lamelláig mm-nek kell lennie és nem alacsonyabban, mint a kapu felső konzolján a kapcsolódó görgő magassága. Megjegyzés: Ha nincsen előre kijelölt szerelési lyuk, akkor a fúrót is lehet erre használni, ekkor az átmérő nem nagyobb, mint 5 mm A húzószán szerelése Csukja le a kaput, húzza le az 1-es számú kart (kuplung) és húzza a kocsit közel a kapuhoz. Figyeljen, hogy a vízszintes távolság a kocsi és a kapu között mm-nek kell lennie. Használjon 2 Φ8X22 szeget, hogy a 3-assal jelölt egyenes szánt az 1-essel jelölt kuplunghoz akassza, és a 6-os hajlított szánt a 4-es kapukonzolhoz rögzítse. Közben használja az 5-ös dupla R elasztikus szeget. Utána használjon 2 2-es számú M8X20-as csavart, hogy a hajlított és az egyenes sínt összekösse, és használja a 7-es hatszögletű fejű, M8 anyát. Igazítsa be a kuplung kioldózsinórjának a hosszát, a földtől ne legyen nagyobb a távolság 1,8 m-nél. Az A a vésznyitó zár kötelének a kapcsolódó pontja. 5

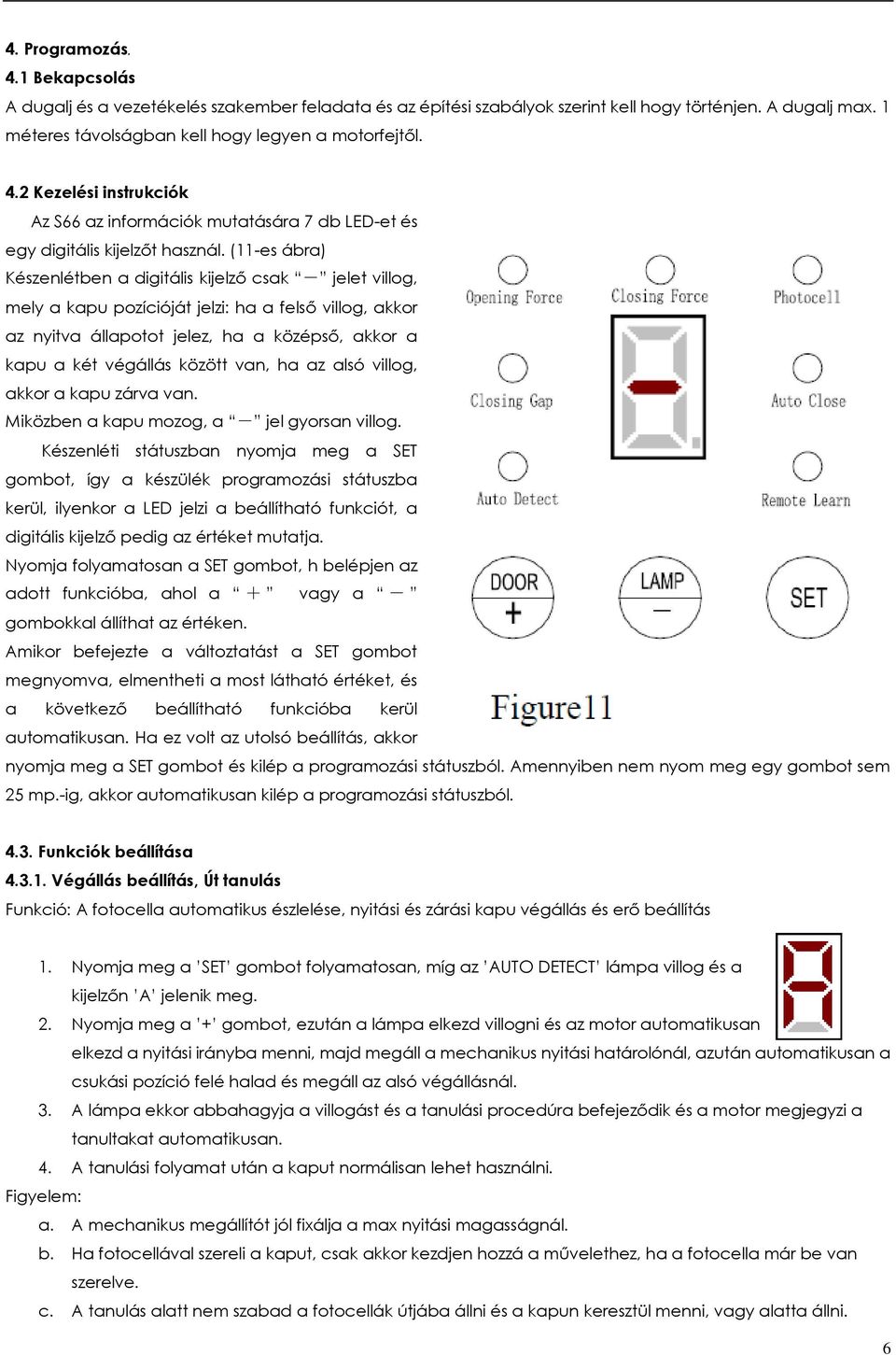

9 4. Programozás 4.1 Bekapcsolás A dugalj és a vezetékelés szakember feladata és az építési szabályok szerint kell hogy történjen. A dugalj max. 1 méteres távolságban kell hogy legyen a motorfejtől. 4.2 Kezelési instrukciók Az S66 az információk mutatására 7 db LED-et és egy digitális kijelzőt használ. (11-es ábra) Készenlétben a digitális kijelző csak - jelet villog, mely a kapu pozícióját jelzi: ha a felső villog, akkor az nyitva állapotot jelez, ha a középső, akkor a kapu a két végállás között van, ha az alsó villog, akkor a kapu zárva van. Miközben a kapu mozog, a - jel gyorsan villog. Készenléti státuszban nyomja meg a SET gombot, így a készülék programozási státuszba kerül, ilyenkor a LED jelzi a beállítható funkciót, a digitális kijelző pedig az értéket mutatja. Nyomja folyamatosan a SET gombot, h belépjen az adott funkcióba, ahol a + vagy a - gombokkal állíthat az értéken. Amikor befejezte a változtatást a SET gombot megnyomva, elmentheti a most látható értéket, és a következő beállítható funkcióba kerül automatikusan. Ha ez volt az utolsó beállítás, akkor nyomja meg a SET gombot és kilép a programozási státuszból. Amennyiben nem nyom meg egy gombot sem 25 mp.-ig, akkor automatikusan kilép a programozási státuszból Funkciók beállítása Végállás beállítás, Út tanulás Funkció: A fotocella automatikus észlelése, nyitási és zárási kapu végállás és erő beállítás 1. Nyomja meg a SET gombot folyamatosan, míg az AUTO DETECT lámpa villog és a kijelzőn A jelenik meg. 2. Nyomja meg a + gombot, ezután a lámpa elkezd villogni és az motor automatikusan elkezd a nyitási irányba menni, majd megáll a mechanikus nyitási határolónál, azután automatikusan a csukási pozíció felé halad és megáll az alsó végállásnál. 3. A lámpa ekkor abbahagyja a villogást és a tanulási procedúra befejeződik és a motor megjegyzi a tanultakat automatikusan. 4. A tanulási folyamat után a kaput normálisan lehet használni. Figyelem: a. A mechanikus megállítót jól fixálja a max nyitási magasságnál. b. Ha fotocellával szereli a kaput, csak akkor kezdjen hozzá a művelethez, ha a fotocella már be van szerelve. c. A tanulás alatt nem szabad a fotocellák útjába állni és a kapun keresztül menni, vagy alatta állni. 6

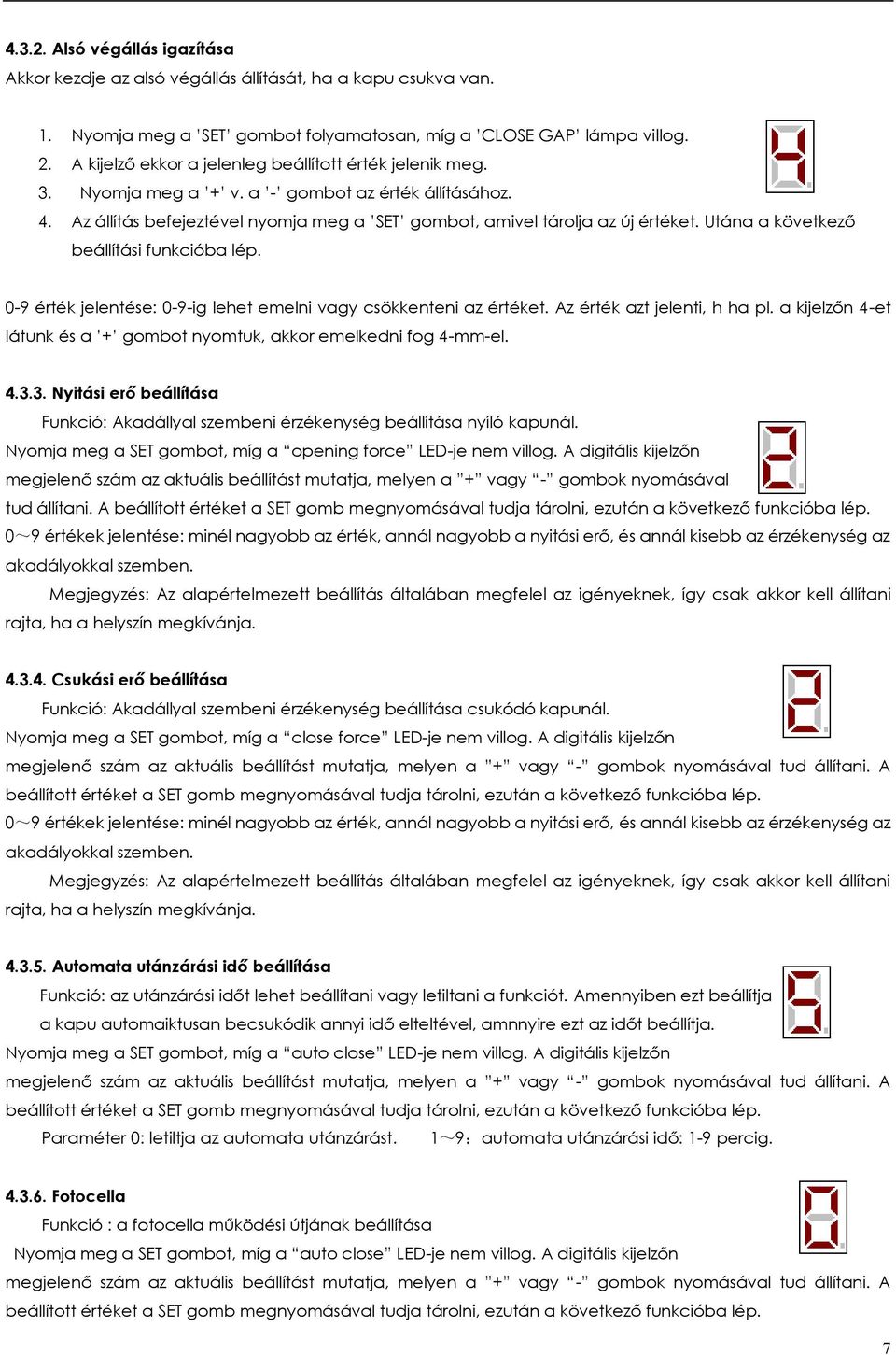

10 Alsó végállás igazítása Akkor kezdje az alsó végállás állítását, ha a kapu csukva van. 1. Nyomja meg a SET gombot folyamatosan, míg a CLOSE GAP lámpa villog. 2. A kijelző ekkor a jelenleg beállított érték jelenik meg. 3. Nyomja meg a + v. a - gombot az érték állításához. 4. Az állítás befejeztével nyomja meg a SET gombot, amivel tárolja az új értéket. Utána a következő beállítási funkcióba lép. 0-9 érték jelentése: 0-9-ig lehet emelni vagy csökkenteni az értéket. Az érték azt jelenti, h ha pl. a kijelzőn 4-et látunk és a + gombot nyomtuk, akkor emelkedni fog 4-mm-el Nyitási erő beállítása Funkció: Akadállyal szembeni érzékenység beállítása nyíló kapunál. Nyomja meg a SET gombot, míg a opening force LED-je nem villog. A digitális kijelzőn megjelenő szám az aktuális beállítást mutatja, melyen a + vagy - gombok nyomásával tud állítani. A beállított értéket a SET gomb megnyomásával tudja tárolni, ezután a következő funkcióba lép. 0~9 értékek jelentése: minél nagyobb az érték, annál nagyobb a nyitási erő, és annál kisebb az érzékenység az akadályokkal szemben. Megjegyzés: Az alapértelmezett beállítás általában megfelel az igényeknek, így csak akkor kell állítani rajta, ha a helyszín megkívánja Csukási erő beállítása Funkció: Akadállyal szembeni érzékenység beállítása csukódó kapunál. Nyomja meg a SET gombot, míg a close force LED-je nem villog. A digitális kijelzőn megjelenő szám az aktuális beállítást mutatja, melyen a + vagy - gombok nyomásával tud állítani. A beállított értéket a SET gomb megnyomásával tudja tárolni, ezután a következő funkcióba lép. 0~9 értékek jelentése: minél nagyobb az érték, annál nagyobb a nyitási erő, és annál kisebb az érzékenység az akadályokkal szemben. Megjegyzés: Az alapértelmezett beállítás általában megfelel az igényeknek, így csak akkor kell állítani rajta, ha a helyszín megkívánja Automata utánzárási idő beállítása Funkció: az utánzárási időt lehet beállítani vagy letiltani a funkciót. Amennyiben ezt beállítja a kapu automaiktusan becsukódik annyi idő elteltével, amnnyire ezt az időt beállítja. Nyomja meg a SET gombot, míg a auto close LED-je nem villog. A digitális kijelzőn megjelenő szám az aktuális beállítást mutatja, melyen a + vagy - gombok nyomásával tud állítani. A beállított értéket a SET gomb megnyomásával tudja tárolni, ezután a következő funkcióba lép. Paraméter 0: letiltja az automata utánzárást. 1~9:automata utánzárási idő: 1-9 percig Fotocella Funkció : a fotocella működési útjának beállítása Nyomja meg a SET gombot, míg a auto close LED-je nem villog. A digitális kijelzőn megjelenő szám az aktuális beállítást mutatja, melyen a + vagy - gombok nyomásával tud állítani. A beállított értéket a SET gomb megnyomásával tudja tárolni, ezután a következő funkcióba lép. 7

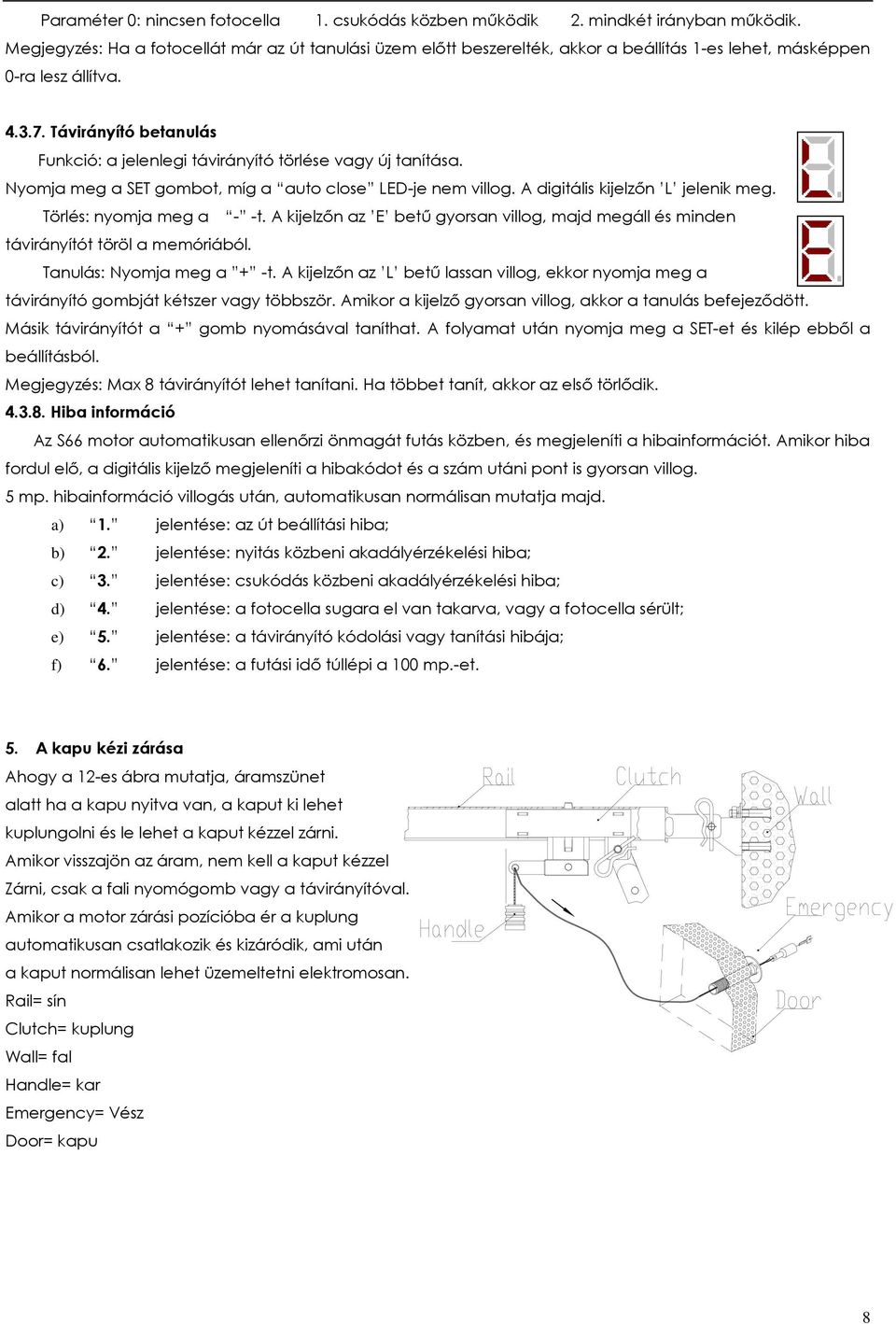

11 Paraméter 0: nincsen fotocella 1. csukódás közben működik 2. mindkét irányban működik. Megjegyzés: Ha a fotocellát már az út tanulási üzem előtt beszerelték, akkor a beállítás 1-es lehet, másképpen 0-ra lesz állítva Távirányító betanulás Funkció: a jelenlegi távirányító törlése vagy új tanítása. Nyomja meg a SET gombot, míg a auto close LED-je nem villog. A digitális kijelzőn L jelenik meg. Törlés: nyomja meg a - -t. A kijelzőn az E betű gyorsan villog, majd megáll és minden távirányítót töröl a memóriából. Tanulás: Nyomja meg a + -t. A kijelzőn az L betű lassan villog, ekkor nyomja meg a távirányító gombját kétszer vagy többször. Amikor a kijelző gyorsan villog, akkor a tanulás befejeződött. Másik távirányítót a + gomb nyomásával taníthat. A folyamat után nyomja meg a SET-et és kilép ebből a beállításból. Megjegyzés: Max 8 távirányítót lehet tanítani. Ha többet tanít, akkor az első törlődik Hiba információ Az S66 motor automatikusan ellenőrzi önmagát futás közben, és megjeleníti a hibainformációt. Amikor hiba fordul elő, a digitális kijelző megjeleníti a hibakódot és a szám utáni pont is gyorsan villog. 5 mp. hibainformáció villogás után, automatikusan normálisan mutatja majd. a) 1. jelentése: az út beállítási hiba; b) 2. jelentése: nyitás közbeni akadályérzékelési hiba; c) 3. jelentése: csukódás közbeni akadályérzékelési hiba; d) 4. jelentése: a fotocella sugara el van takarva, vagy a fotocella sérült; e) 5. jelentése: a távirányító kódolási vagy tanítási hibája; f) 6. jelentése: a futási idő túllépi a 100 mp.-et. 5. A kapu kézi zárása Ahogy a 12-es ábra mutatja, áramszünet alatt ha a kapu nyitva van, a kaput ki lehet kuplungolni és le lehet a kaput kézzel zárni. Amikor visszajön az áram, nem kell a kaput kézzel Zárni, csak a fali nyomógomb vagy a távirányítóval. Amikor a motor zárási pozícióba ér a kuplung automatikusan csatlakozik és kizáródik, ami után a kaput normálisan lehet üzemeltetni elektromosan. Rail= sín Clutch= kuplung Wall= fal Handle= kar Emergency= Vész Door= kapu 8

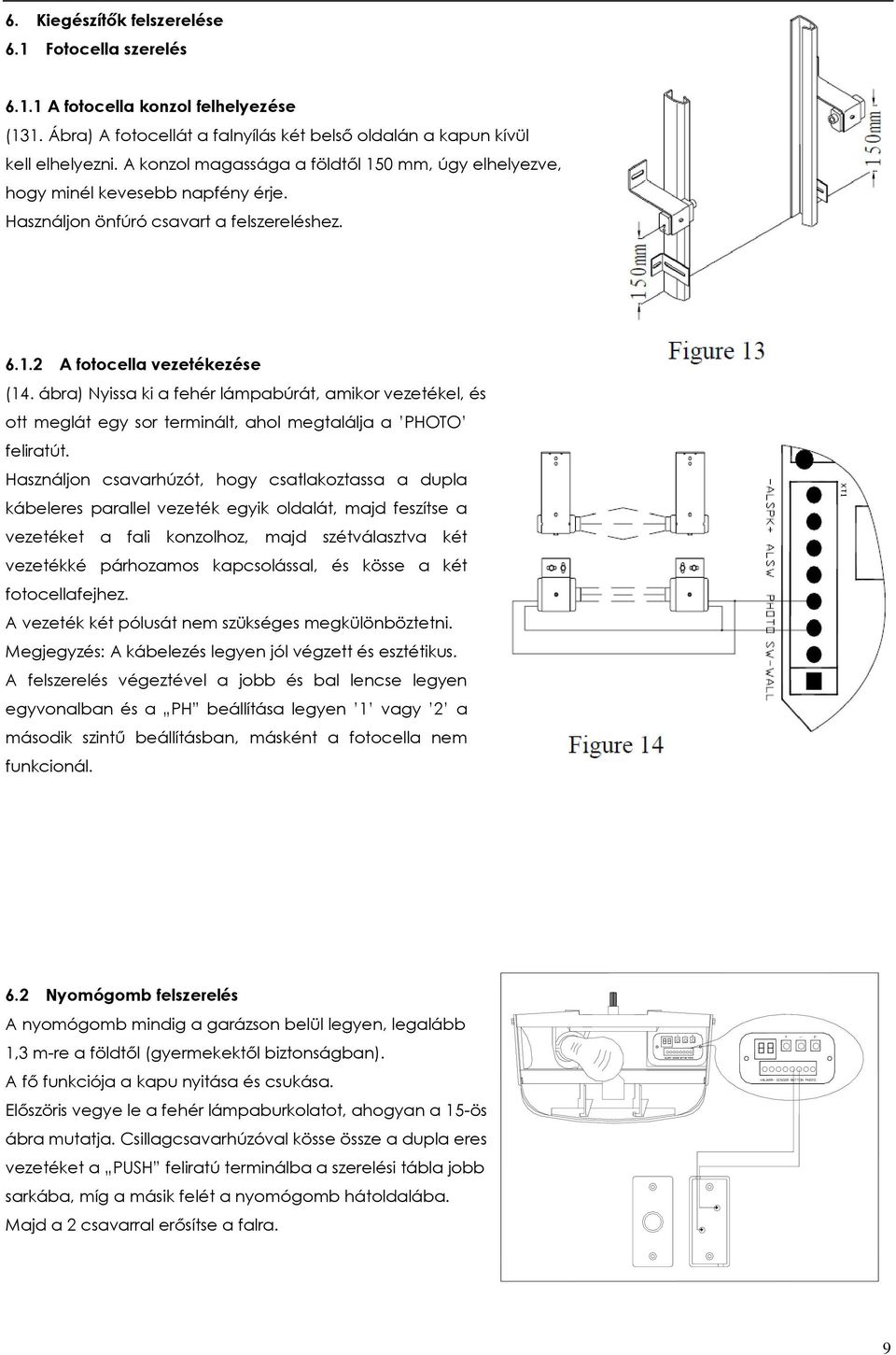

12 6. Kiegészítők felszerelése 6.1 Fotocella szerelés A fotocella konzol felhelyezése (131. Ábra) A fotocellát a falnyílás két belső oldalán a kapun kívül kell elhelyezni. A konzol magassága a földtől 150 mm, úgy elhelyezve, hogy minél kevesebb napfény érje. Használjon önfúró csavart a felszereléshez A fotocella vezetékezése (14. ábra) Nyissa ki a fehér lámpabúrát, amikor vezetékel, és ott meglát egy sor terminált, ahol megtalálja a PHOTO feliratút. Használjon csavarhúzót, hogy csatlakoztassa a dupla kábeleres parallel vezeték egyik oldalát, majd feszítse a vezetéket a fali konzolhoz, majd szétválasztva két vezetékké párhozamos kapcsolással, és kösse a két fotocellafejhez. A vezeték két pólusát nem szükséges megkülönböztetni. Megjegyzés: A kábelezés legyen jól végzett és esztétikus. A felszerelés végeztével a jobb és bal lencse legyen egyvonalban és a PH beállítása legyen 1 vagy 2 a második szintű beállításban, másként a fotocella nem funkcionál. 6.2 Nyomógomb felszerelés A nyomógomb mindig a garázson belül legyen, legalább 1,3 m-re a földtől (gyermekektől biztonságban). A fő funkciója a kapu nyitása és csukása. Előszöris vegye le a fehér lámpaburkolatot, ahogyan a 15-ös ábra mutatja. Csillagcsavarhúzóval kösse össze a dupla eres vezetéket a PUSH feliratú terminálba a szerelési tábla jobb sarkába, míg a másik felét a nyomógomb hátoldalába. Majd a 2 csavarral erősítse a falra. 9

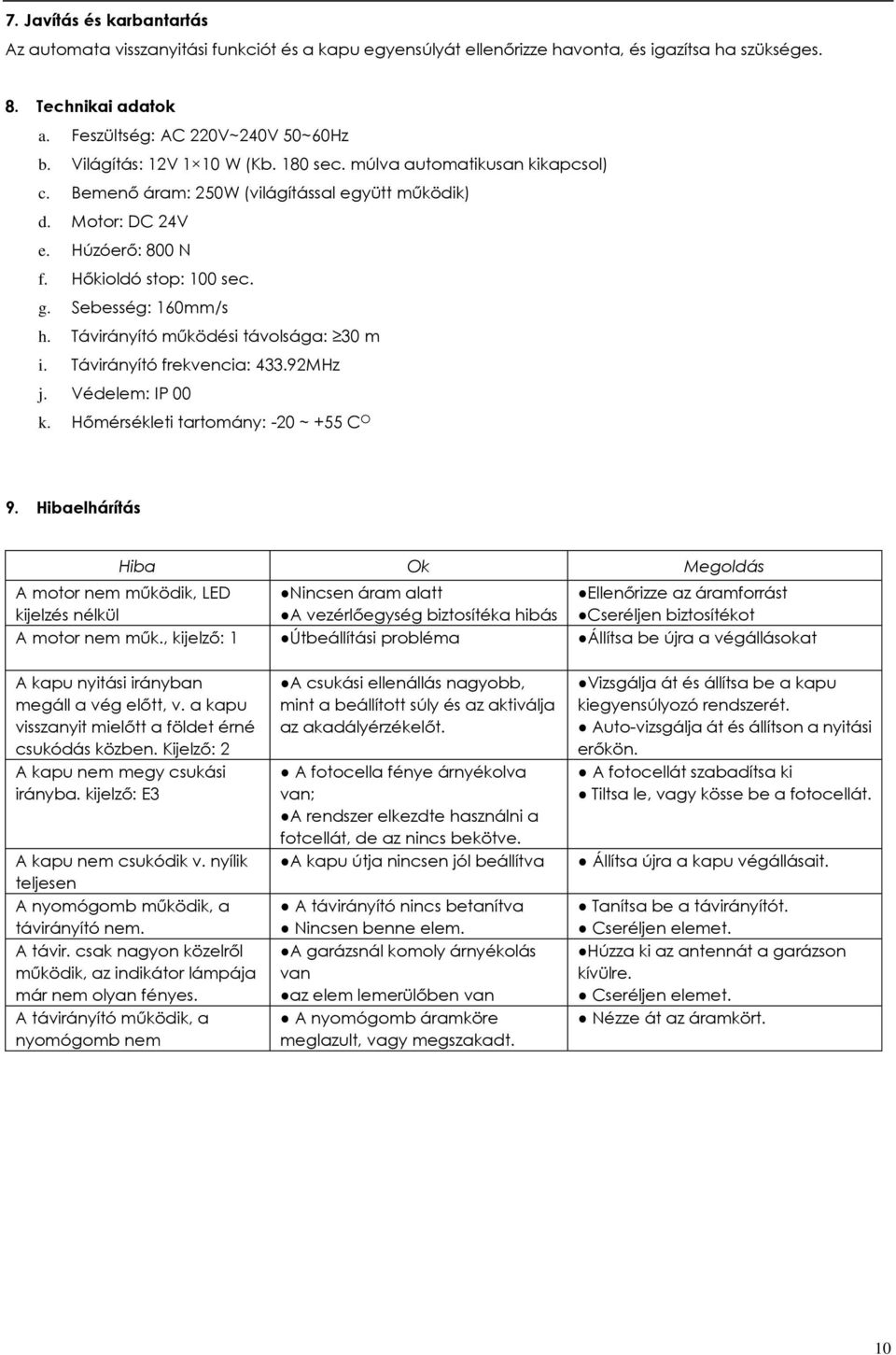

13 7. Javítás és karbantartás Az automata visszanyitási funkciót és a kapu egyensúlyát ellenőrizze havonta, és igazítsa ha szükséges. 8. Technikai adatok a. Feszültség: AC 220V~240V 50~60Hz b. Világítás: 12V 1 10 W (Kb. 180 sec. múlva automatikusan kikapcsol) c. Bemenő áram: 250W (világítással együtt működik) d. Motor: DC 24V e. Húzóerő: 800 N f. Hőkioldó stop: 100 sec. g. Sebesség: 160mm/s h. Távirányító működési távolsága: 30 m i. Távirányító frekvencia: MHz j. Védelem: IP 00 k. Hőmérsékleti tartomány: -20 ~ +55 C O 9. Hibaelhárítás Hiba Ok Megoldás A motor nem működik, LED Nincsen áram alatt Ellenőrizze az áramforrást kijelzés nélkül A vezérlőegység biztosítéka hibás Cseréljen biztosítékot A motor nem műk., kijelző: 1 Útbeállítási probléma Állítsa be újra a végállásokat A kapu nyitási irányban megáll a vég előtt, v. a kapu visszanyit mielőtt a földet érné csukódás közben. Kijelző: 2 A kapu nem megy csukási irányba. kijelző: E3 A kapu nem csukódik v. nyílik teljesen A nyomógomb működik, a távirányító nem. A távir. csak nagyon közelről működik, az indikátor lámpája már nem olyan fényes. A távirányító működik, a nyomógomb nem A csukási ellenállás nagyobb, mint a beállított súly és az aktiválja az akadályérzékelőt. A fotocella fénye árnyékolva van; A rendszer elkezdte használni a fotcellát, de az nincs bekötve. A kapu útja nincsen jól beállítva A távirányító nincs betanítva Nincsen benne elem. A garázsnál komoly árnyékolás van az elem lemerülőben van A nyomógomb áramköre meglazult, vagy megszakadt. Vizsgálja át és állítsa be a kapu kiegyensúlyozó rendszerét. Auto-vizsgálja át és állítson a nyitási erőkön. A fotocellát szabadítsa ki Tiltsa le, vagy kösse be a fotocellát. Állítsa újra a kapu végállásait. Tanítsa be a távirányítót. Cseréljen elemet. Húzza ki az antennát a garázson kívülre. Cseréljen elemet. Nézze át az áramkört. 10
