1 GAS 210 ECO PRO Tervezési segédlet Gas 210 ECO PRO Kompakt felépítésű, energiatakarékos kondenzációs kazánok, minimális telepítési helyszükséglettel Teljesítménytartomány: kw 1

2 Remeha Gas 210 ECO PRO TARTALOMJEGYZÉK Elôszó 3 1. EC nyilatkozat 3 2. Bevezetés Használt jelölések Fontos utasítások Gázcsatlakozás 4 3. Biztonság 5 4. Telepítés Szállítás és telepítés Méretek Beépítési lehetôségek 7 5. Vízoldali csatlakozások Kondenzvíz-elvezetés Vízminôség - Garanciafeltétel Biztonsági lefúvató szelep Keringetôszivattyú Víztömegáram 8 6. Gázoldali csatlakozások Gázcsatlakozás Gáznyomás Gáz- levegôarány szabályozás 9 7. A füstgázelvezetés és levegôellátás csatlakoztatása Csatlakoztatási lehetôségek Típusbesorolás füstgázelvezetés, levegô bevezetés szempontjából Nyitott rendszer A füstgázelvezetô csô lehetséges hossza Zárt rendszer Kaszkádkapcsolás A levegôellátás és a fütgázelvezetés lehetséges csôhosszúságai Szívás - kipufogás különbözô nyomású terekbe A füstgázelvezetés csatlakoztatása és anyagválasztás A levegôellátás csatlakoztatása és anyagválasztás Szabályozás és elektromos csatlakozások Általános információk Szabályozás A folyamatos szabályozásról Szabályozás szobahômérsékletrôl rematic folyamatos idôjárásfüggô szabályzóval Elektromos adatok Tápfeszültség Égôautomatika Biztosítékok Elektromos csatlakoztatási lehetôségek Az alapkivitelben szállított PCB-kártya (PCU-01) csatlakoztatási lehetôségei Be/ki kapcsolás (Egyfokozatú üzemmód) Folyamatos szabályozás Leállítási parancs - bemenôjel Engedélyezô bemenet Keringetôszivattyú PC csatlakozás Külön rendelhetô 0-10 V vezérlô kártya (IF-01) csatlakoztatási lehetôségei Csatlakozás állapota (Nc) OTm csatlakozás Analóg bemenô jel (0-10 V) Analóg kimenô jel (0-10 V) Az opcionális, bôvített vezérlô/biztonsági kártya (SCU-S01) csatlakoztatási lehetôségei Füstgázcsappantyú-vezérlés Hidraulikaszelep-vezérlés Külsô gázszelepvezérlés Üzemi- és hibajelzés Víznyomás-érzékelô (Wps) Külsô hômérséklet érzékelô (AF 60) Minimális gáznyomás kapcsoló (Gps) Gázszivárgás ellenôrzés (csak a és a kazánok esetén) Üzembe helyezés Vezérlôpult Normál indítási eljárás Hiba az indítási eljárás közben Aktuális értékek leolvasása Állapot és átmeneti állapot A kazán illesztése a fûtési rendszerhez Paraméterek változtatása felhasználói szinten (hozzáférési kód nélkül) Paraméterek változtatása szerviz szinten (hozzáférési kóddal) Kézi üzemmód beállítása ( jelzés) Üzembe helyezés Kazán üzemen kívül helyezése Kazán hosszú ideig üzemen kívül helyezése (fagyvédelem) Kazán hosszú ideig üzemen kívül helyezése (fagyvédelem nélkül) Ellenôrzés és karbantartás Általános A kazán tüzeléstechnikai ellenôrzése Bôvített karbantartás Automatikus leállások és hibák Hibakódok (reteszelt leállások) Elôírások Általános Remeha gyári teszt Kiegészítô irányelvek Mûszaki elôírások Mûszaki adatok Teljesítményadatok Éves hatásfok, szabványos éves kihasználtsági fok (Kondenzációs hatásfok) Vízoldali hatásfok Készenléti veszteség Pontos mûszaki leírás (Kiíró szöveg) Külön rendelhetô tartozékok Szolgáltatások Készülék típusa Mûködési elv Kazánvezérlés Folyamatos hômérséklet-szabályozás Vízhiány elleni védelem Túlfûtés elleni védelem Fagyvédelem Alkalmazási adatok Általános Levegô és füstgáz oldali beépítési lehetôségek Hidraulikai alkalmazási lehetôségek Kaszkád alkalmazás Szabályozási lehetôségek 35 1

3 2

4 Remeha Gas 210 ECO PRO ELÔSZÓ A kazáncsalád tagjai az öntvénytagok száma szerint: - Gas 210 ECO PRO 80 (3 tagos; 87 kw) - Gas 210 ECO PRO 120 (4 tagos; 120 kw) - Gas 210 ECO PRO 160 (5 tagos; 166 kw) - Gas 210 ECO PRO 200 (6 tagos; 200 kw) A Remeha B.V. Folyamatosan fejleszti termékeit. A mûszaki leírásban szereplô adatok mindig az aktuálisan legfrissebb információkon alapulnak. A kiadványban szereplô adatok idôvel változhatnak. Termékeink formatervezése valamint a teljesítmény jellemzôi minden elôzetes figyelmeztetés nélkül, bármikor változhatnak. Korábbi szállításainkra vonatkozóan ezzel kapcsolatban semmilyen kötelezettség sem terheli cégünket. Ha a kiadvánnyal kapcsolatban bármilyen észrevétele akad, vagy ha hibát talál benne, kérjük értesítsen bennünket. 1. EC NYILATKOZAT EC - MEGFELELÔSÉGI NYILATKOZAT Gyártó: Remeha B.V. Cím: Kanaal Zuid 110 Város, ország: Postbus 32, NL-7300 AA Apeldoorn, Hollandia - tanúsítja, hogy a kazán(ok): Remeha Gas 210 ECO PRO megfelelnek / megfelel az alábbi EGK irányelvek elôírásainak: EGK irányelv: 90/396/EGK alkalmazott szabványok: EN 656 A1 (2006), EN (2006), (2006) 92/42/EGK 73/23/EGK DIN EN (2001), EN ( A1: 2001), DIN EN (2003), EN (2002) 89/336/EGK 97/23/EGK EN (2000+A1:2001), (1997+A1:2001) EN (2000+A2:2005), (1995+A1:2001) (3. cikk, 3. bekezdés) Apeldoorn, augusztus W.F. Tijhuis Jóváhagyási menedzser BS0132 3

5 2. BEVEZETÉS 2.1 Használt jelölések 2.2 Fontos utasítások A következô jelöléseket használjuk a kiadványban egyes utasítások fontosságának nyomatékosítására. Ezt az Ön biztonságának és a kazán mûszaki megbízhatóságának védelme érdekében tettük. A következô jelölések fordulhatnak elô: Hasznos tanács. Fontos utasítás egy mûvelet sikeres végrehajtásához. Vigyázat! Súlyos testi sérülést szenvedhet vagy kárt okozhat a kazánban, épületben, környezetben. Vigyázat! Áramütés veszélye áll fenn. Súlyos testi sérülést szenvedhet. A kazánt fagymentes helyre kell beszerelni. Munka a kazánnal Beszerelést, ellenôrzést, karbantartást és szervizelést kizárólag megfelelô képzettséggel rendelkezô szakember végezhet, a nemzeti és helyi szabványoknak és irányelveknek megfelelôen. Ha a kazánon dolgozik, mindig szüntesse meg a kazán hálózati csatlakoztatását és zárja el a fô gázcsapot. Karbantartási vagy javítási munkák után ellenôrizze az egész rendszert, hogy nincs-e szivárgás. A burkolatot kizárólag karbantartási vagy javítási célokkal távolítsa el. Javítás vagy karbantartás után a külsô burkolat minden panelét helyezze vissza. A kazánon lévô utasításokat és figyelmeztetô címkéket sose távolítsa el vagy ragassza le. A kazán élettartama alatt mindvégig jól olvashatónak kell maradniuk. A sérült vagy nem olvasható figyelmeztetô címkéket azonnal cserélje ki. A kiadványban szereplô információkon kívül az általánosságban érvényben lévô balesetvédelmi szabályokkal is tisztában kell lenni. A kazán átépítése A kazánon végzett bármilyen nemû átépítéshez a Remeha írásbeli beleegyezése szükséges. Tartsa a kiadványt közel a beszerelés helyéhez. 2.3 Gázcsatlakozás A kazán földgázzal és G31 fajtájú propánnal* is mûködik. A kazánt a fô gázcsaphoz a GMBSZ-nek megfelelôen kell csatlakoztatni. * Ha propánt használ, szükége lesz egy átalakítóra (tartozék). 4

6 Remeha Gas 210 ECO PRO 3. BIZTONSÁG Mindig tartsa magát az adott biztonsági utasításokhoz. Szivárgó gázt érez? Tegye a következôket: NE dohányozzon, kerülje a tüzet és a szikrákat! Ne használja az elektromos kapcsolókat Zárja el a gázcsapot Nyissa ki az ajtókat, ablakokat Keresse meg a lehetséges szivárgási helyeket és szigetelje ôket Ha a szivárgás a kazán gázcsatlakozásán kívülôl ered, hívja a gázszolgáltatót! Füstázszagot érez? Tegye a következôket: Szüntesse meg a kazán áramellátását. Nyissa ki az ajtókat, ablakokat Keresse meg a lehetséges szivárgási helyeket és szigetelje ôket. 4. TELEPÍTÉS 4.1 Szállítás és telepítés A kazánt teljesen összeszerelve és védve szállítjuk. A kazán raklapon fekszik (70 x 130 cm, 145 cm magas), amely szállítható békával, kézikocsival, targoncával vagy négykerekû szállítókocsival. A csomagolással együtt is átfér minden szabvány méretû ajtón (minimális nyílás 74,5 cm). A kazánt a következôk szerint kell telepíteni: Helyezze a raklapon lévô kazánt a kazánházba! Távolítsa el a rögzítô szalagokat és minden egyéb csoma - golóanyagot! (egyes alkatrészek a polisztirén burkolatban találhatók) Távolítsa el a raklapról a többrétegû védôcsíkokat! A kazán alsó keretén lévô csúszkákon csúsztassa le a kazánt a raklapról! Csúsztassa a kazánt a beszerelés helyére az alsó keret fogantyúinak segítségével! Állítsa a kazánt vízmértékbe! Építkezés, kivitelezési munkák alatt alaposan fedje le a kazánt és ne kapcsolja be! 5

7 4.2 Méretek A Ábra 01 Nézeti ábrák 6

8 Remeha Gas 210 ECO PRO 4.3 Beépítési lehetôségek A kazán elejétôl számítva legyen legalább cm üres tér. A kazán vezérlôpultja fölött legyen legalább 40 cm, a bal oldalon 5 cm és a jobb oldalon 25 cm hézag kondenzvízelvezetés miatt. Szereljen gázcsapot a kazán közvetlen közelébe Ábra 02 A kazán beépítési lehetôségei 50 7

9 5. VÍZOLDALI CSATLAKOZÁSOK 5.1 Kondenzvíz-elvezetés A kondenzvizet közvetlenül a szennyvízcsatornába vezesse. Csak mûanyagot használjon. Beszerelés után töltse fel a szifont vízzel. A kifolyócsô esése legyen legalább 30 mm/m. A kondenzvizet ne vezesse eresz- vagy esôvízcsatornába, mivel ez az ereszeknél használt anyagoknál korrózióhoz és fagyáshoz vezethet. szerinti (ph, nk, vezetőképesség, klorid tartalom) biztosítása, mindezek kazánnaplóba való folyamatos bejegyzése! *Az éves utántöltés nem haladhatja meg a teljes víztérfogat 5 %-át, és nk < 14 mellett. Ajánlott a visszatérő csonknál Spirovent iszapleválasztó (vertikális vagy horizontális típus) beépítése! 5.2 Vízkezelés - Garanciafeltétel 5.3 A kazán telepítése, hidraulikai csatlakozások Számos esetben a kazánt és a központi fűtés berendezéseit egyszer fel lehet tölteni normál vezetékes vízzel és nincs szükség vízkezelésre (nk <14 esetén). 14 nk -nál keményebb vezetékes víz esetén vízlágyító helyett teljes sótlanított vízzel való feltöltést és utántöltést kell alkalmazni Sentinel X100 inhibitoros kezeléssel. FONTOS FIGYELMEZTETÉS Ne adjon vegyszert a központi fűtés vizéhez a Remeha megkérdezése nélkül. Például fagyásgátló, vízlágyító, a ph növelésére vagy csökkentésére szolgáló szerek, tisztító vegyszerek illetve inhibitorok. Ezek előidézhetik a kazán meghibásodását és károsíthatják a hőcserélőt. (Csak Sentinel engedélyezett!). A berendezést a központi fűtés teljes vízmennyiségének legalább háromszorosával öblítse át. a HMV kört a benne lévő vízmennyiség legalább 20-szorosával öblítse át. A központi fűtés vízszintjének pótlásához csak kezeletlen csapvizet használjon.* A rendszervíz ph értékének között kell lennie! A legfeljebb 200 kw beépített összteljesítményű létesítmények estén a víz összkeménység maximálisan megengedett értéke 8.4 nk (1,5 mmol/l, 15ºf). A 200 kw-ot meghaladó beépített összteljesítményű létesítmények esetén az összkeménység maximálisan megengedett értéke 2.8 nk (0.5 mmol/l, 5ºf). * Savasság (fűtési rendszervíz és utántöltő víz): ph Vezetőképesség: 800 μ S/cm (25 C-on) Kloridok: 150 mg/l (tapasztalat szerint különösen gyantás vízlágyítónál ellenőrizendő és csökkentendő) Egyéb összetevők: < 1 mg/l Ne lágyítsa a vizet 0,5 nk alá! Erről bővebbet megtudhat a Remeha vízkezelési irányelvekből. Az ebben a dokumentumban megadott előírásokat be kell tartani, ez egyben garanciafeltétel is. További garanciafeltétel a feltöltés és vízpótlás mennyiségének vízórával történő meghatározása, minőségének előírás A kazán telepítését és karbantartását csak képzett szakember végezheti a helyi és nemzetközi általános előírásoknak megfelelően. Kazánok telepítése új rendszerekbe (6 hónapnál nem régebbi) Alaposan öblítsük át rendszert mindaddig, amíg a folyóvíz tiszta, szennyezésmentes nem lesz, még a kazán felszerelése előtt. Vízkőtelenítő és ph stabilizáló inhibitor bevitele (Sentinel X100) Kazánok telepítése már meglévő rendszerekbe A kazán felszerelése előtt: Távolítsuk el a forrasztási maradványokat, réz és rozsdaelemeket is tartalmazó iszapot a rendszerből (Sentinel X400). Alaposan öblítsük át rendszert mindaddig, amíg a folyóvíz tiszta, szennyezésmentes nem lesz. Ellenőrizze a füstgáz elvezető és levegő bevezető rendszer tömítettségét. Vízkőtelenítő és ph stabilizáló inhibitor bevitele a rendszerbe (Sentinel X100). Igen szennyezett, folyamatos oxigénbevitel ellen védtelen régi fűtési rendszereket hőcserélővel kell leválasztani a kazánokról. Így a primer (kazánköri) oldal vízminősége jól karban tartható, megnő a körben lévő kazánok, készülékek élettartama, valamint a teljes sótalanítás és az inhibitoros kezelés költsége jelentősen csökken. Ioncserélős vízlágyító alkalmazását mellőzzük. 5.4 Biztonsági lefúvató szelep Szereljen a rendszerbe biztonsági lefúvató szelepet a szabványnak megfelelően az elzáró szelvény és a kazán közé, az előremenő vezetékbe max. 0,5 m távolságra a kazántól. 8

10 Remeha Gas 210 ECO PRO 5.5 Keringetôszivattyú 5.6 Víztömegáram Szivattyúkapcsoló segítségével külsô keringetôszivattyút csatlakoztathatunk a kazánhoz. A szivattyú 24 óránként egyszer automatikusan bekapcsol a berágódás elkerülése végett (24 órás mûködés esetén). Csak ki/be kapcsolós üzemmódú szivattyú alkalmazható. A csatlakozásokhoz lásd a következô részt: A különbözô teljesítményû kazántípusok hidraulikai ellenállása a következô: (Δt=20 C) mbar (15 kpa) a modellnél, mbar (13,5 kpa) a modellnél, mbar (16,2 kpa) a modellnél, mbar (18,0 kpa) a modellnél. A maximális hômérsékletkülönbséget az elôremenô és visszatérô között, és az elôremenô hômérséklet és kazánblokk hômérséklet maximális növekedési sebességét a kazánautomatika korlátozza. Következésképpen a lecsökkent víztömegáram a kazánüzemet nem zavarja. A folyamatos hôtermeléshez azonban a kazánnak legalább 30 %-os víztömegáramra van szüksége. P(%) V D Ábra 03 Teljesítményvezérlés jellemzôi ΔT ( C) V= teljes terhelés P = hôteljesítmény D = részleges terhelés ΔT = hômérséklet-különbség 9

11 6. GÁZOLDALI CSATLAKOZÁSOK 6.1 Gázcsatlakozás 6.2 Gáznyomás A kazán földgázzal és G31 kategóriájú propánnal* is mûködik. Egyéb típusú földgáz esetén hívja a Vevôszolgálati osztályt. Csatlakoztassa a kazánt a gázvezetékhez a GMBSZ-nek megfelelôen. Szereljen be továbbá kézi gázfôelzárót a kazán közelébe. A gázcsatlakozó a kazán tetején található. Javasoljuk, hogy szereljen be szűrőt és a víz-csapdát a gázellátó csőbe, hogy ne kerüljön szennyeződés és víz a gáz- levegőarány szabályozó egységbe. A gázszûrô ellenállása csak akkora legyen, hogy a bejövô dinamikus gáznyomás a minimális küszöbértéket meghaladja. A Remeha a kazánt földgázra (G20) tesztelte, és a bejövô, dinamikus gáznyomást gyárilag 17 mbar értékre állította be. A kazán mbar bemeneti gáznyomás kezelésére alkal - mas. 210/80, 3+4 L /160, 5+6 L 200 * A propán használatáról tájékozódjon a Marketbau-Remeha Kft-nél. Ábra 04 Gázblokk egység 6.3 Gáz- levegôarány szabályozás A gáz- levegôarány szabályozó konstans szinten tartja az égôben a gáz- és a levegômennyiség arányát változó terhelések mellett is. Ez tiszta és megbízható égést biztosít, továbbá magas tüzeléstechnikai hatásfokot a teljes szabály - zási tartományban. 7. A FÜSTGÁZELVEZETÉS ÉS LEVEGÔELLÁTÁS CSATLAKOZTATÁSA Figyelem! A füstgázelvezetés csak CE számmal ellátott és ÉMI által engedélyezett rendszerelemekkel építhető ki! (Pl.: Tricox termékek) 7.2 Típusbesorolás füstgázelvezetés, levegôbevezetés szempontjából Csatlakoztatási lehetôségek A kazán CE-jóváhagyással rendelkezik, a következô besorolásokkal: A kazán nyitott és zárt égésterû változatban is telepíthetô, a levegô és füstgázcsonkra való csatlakozási módtól függôen. A zárt égéstér igen nagy elônye, hogy az égési levegôellátás függetleníthetô a kazánház légterétôl. (Pl. elmaradhat a kazánházi ötszörös légcsere!) Ha zárt rendszert szeretne, azt rendeléskor közölnie kell. Ebben az esetben a kazánt külön levegôcsatlakozó-készlettel szállítjuk. Szereljen be egy (opcionális) füstgázcsappantyút, ha a füstgáz visszaáramolhat a kazán készenléti állapotában (lásd még a következô részt: 8.5.1). B23 és B23P típus: Nyitott égéstér esôvédô terelô nélkül Levegô a helyiségbôl; füstgázkibocsátás a tetôn keresztül. C13 típus: Zárt égéstér, kombinált fali átvezetéshez csatlakoztatva. C33 típus: Zárt égéstér, kombinált tetôátvezetéshez (LAS) csatlakoztatva. C43 típus: Zárt égéstér, gyûjtött levegô ellátáshoz és füst - gázelvezetô csôhöz csatlakoztatva (LAS rendszer több kazán ellátásához). C53 típus: Zárt égéstér, külön levegô ellátáshoz és külön füstgázelvezetô csôhöz csatlakoztatva, kivezetés különbözô nyomású terekbe. (Szétválasztott rendszer.) C63 típus: Zárt égéstér, egyedileg engedélyezett LAS rendszer (CE jelölésű és ÉMI engedélyezésű) C83 típus: Zárt égéstér, külön levegôellátáshoz és füstgázelvezetô csôhöz csatlakoztatva, füstgázelvezetés és gravi tációs gyûjtôkéményen keresztül.

12 Remeha Gas 210 ECO PRO 7.3 Nyitott rendszer A kazán az égéshez szükséges levegôt a helyiség légterébôl szerzi. A maximális kivezetési távolságokat tartalmazó táblázatot a következô résznél találja: rész. A levegôellátási nyílásnak mindig nyitott állapotban kell lennie. A beszerelés helyén vagy a kazán helyiségének légterében biztosítani kell az égéshez szükséges levegômennyiségellátást. A szellôzônyílások ne záródjanak el vagy tömôdjenek el. Az égési levegô ellátása legyen por és káros vegyi anyagtól mentes (mint a triklór-etilén vagy a szénhidrogének halogénszármazékai), amelyek aeroszol palackban, egyes ragasztókban, oldószerekben, tisztítószerekben, festékekben stb. fordulhatnak elô A füstgázelvezetô csô lehetséges hossza Nyitott B23 rendszer, a CE szabványnak megfelelôen A maximálisan megengedett füstgázelvezetô-csô hosszúsága (L) méterben Kazán típusa D (mm) Elvezetés esôvédô nélkül (szabad elvezetés) táblázat 01 Füstgázelvezetés a nyitott rendszer esetén + = A lehetséges hosszúság max. 50 méter. Hosszabb elvezetés esetén hívja a Vevôszolgálati osztályt (kéményméretezés miatt) A nem 150 mm átmérôjû füstgázelvezetô csövek esetében adapter használata szükséges: Ø150/100mm, Ø150/110mm, Ø150/130mm vagy Ø150/180mm. Ábra 05 A nyitott rendszer füstgázelvezetése Megjegyzés: Minden egyes 90 vagy 45 -os könyök esetén a csôhosszúságot csökkenteni kell a következô táblázat szerint: Átmérô (D) milliméterben Hosszúság (L) méterben Könyökfajta: Ø 100 R= ½ D 4,9 1,4 Ø 110 R= ½ D 5,4 1,5 Ø 130 R=D 1,8 1,0 Ø 150 R=D 2,1 1,2 Ø 180 R=D 2,5 1,4 táblázat 02 Könyökönként levonandó méterek 11

13 7.4 Zárt rendszer A kivezetés helye kevésbé szigorú körülmények alapján határozható meg, mivel a levegôellátás és a füstgázelvezetés azonos nyomású térben együtt oldható meg. Továbbá a külsô levegô általában tisztább, ami növelheti a kazán élettartamát. A levegôellátásra és a füstgázelvezetésre vonatkozó táblázat a következô részben található 2.Táblázat. Két különbözô nyomású térbe történô elvezetéshez tekintse meg a részt. A zárt égésterû kazánkonstrukció adta kedvezô telepítési és üzemeltetési lehetôségeket célszerû kihasználni! Kaszkádkapcsolás Több kazános rendszer égési levegôellátását és füstgázelvezetését kívánságra leellenôrizzük. Kérje vevôszolgálatunk szolgáltatásait! A levegôellátás és a fütgázelvezetés lehetséges csôhosszúságai Zárt C33 as rendszer, a CE szabványnak megfelelôen Kazán Típus A füstgázelvezetô /levegôellátó csô maximálisan megengedett hosszúsága (L) méterben Csô Ø D (mm) Koncentrikus tetôátvezetéssel számolva D névleges (mm) 100 táblázat 03 Levegôellátási és a füstgázelvezetési táblázat zárt rendszerhez. + = A lehetséges hosszúság max. 30 méter. Hosszabb elvezetés esetén hívja a Vevôszolgálati osztályt [m] Ábra 06 A zárt rendszer kialakítása Megjegyzés: Minden egyes 90 vagy 45 -os könyök esetén a csôhosszúságot csökkenteni kell a következô táblázat adatai szerint: Átmérô (D) milliméterben Hosszúság (L) méterben Könyökfajta: Ø 100 R= ½ D 4,9 1,4 Ø 110 R= ½ D 5,4 1,5 Ø 130 R=D 1,8 1,0 Ø 150 R=D 2,1 1,2 Ø 180 R=D 2,5 1,4 táblázat 04 Könyökönként levonandó méterek 12

14 Remeha Gas 210 ECO PRO Ábra 08 Szívás - kipufogás különbözô nyomású terekbe A füstgázelvezetés csatlakoztatása és anyagválasztás A füstgázelvezetés csatlakoztatása: Távolítsa el a füstgázelvezetô nyílás fedelét Illessze össze a füstgázelvezetô csöveket. Ábra 07 Függôleges tetôátvezetés zárt rendszerben való használatra Szívás - kipufogás különbözô nyomású terekbe Az égési levegő és a füstgázelvezetés különböző nyomású terekbe torkolhatóan is megoldható. A maximális magas ság - különbség az égési levegôellátás bemenete és a füstgázelvezetés kimenete között 36m, a kombinált füstgázelvezetô/levegôellátó csövek maximálisan megengedett hosszúságát a következô táblázat tartalmazza: 5.Táblázat. További információkért hívja a Vevôszolgálati osztályt. A füstgázelvezetô/levegôellátó rendszer maximálisan megengedett összes hosszúsága Típus Átmérô (D) milliméterben L (m) táblázat 05 Levegôellátási és a füstgázelvezetési táblázat különválasztott zárt rendszerhez Az illesztések és csatlakozások legyenek hermetikusan zártak és vízhatlanok. A vízszintes elemeket eséssel vezesse a kazánhoz (legyen min. 5 cm/m). Feszültségmentesen csatlakoztassa a csöveket. A 2 méternél hosszabb füstgázelvezetô csöveket úgy kell rögzíteni (függeszteni), hogy azok ne nehezedjenek a kazánra. A füstgázelvezetés anyaga: Egyfalú, merev: rozsdamentes acél, vastag falú alumínium, mûanyag, ellenôrizve az EN szabványnak megfelelôen és olyan tömítettséggel, amely megfelel az elsô nyomásosztálynak ÉMI tanúsítvánnyal. Rugalmas: rozsdamentes acél, alumínium, ellenôrizve az EN szabványnak megfelelôen és olyan tömí - tettséggel, amely megfelel az elsô nyomásosztálynak ÉMI tanúsítvánnyal. Szigetelt cső vagy burkolat: Ilyenkor hermetikusan zárt, vastag falú, merev alumíniumot vagy rozsdamentes acélt használjon (a rugalmas műanyag és rozsdamentes acél burkolatok is megfelelőek). Az alumínium megengedhető, ha nem érintkezik a kéményfalazattal. A szigetelt csőrendszernek vizsgálhatónak kell lenni. 13

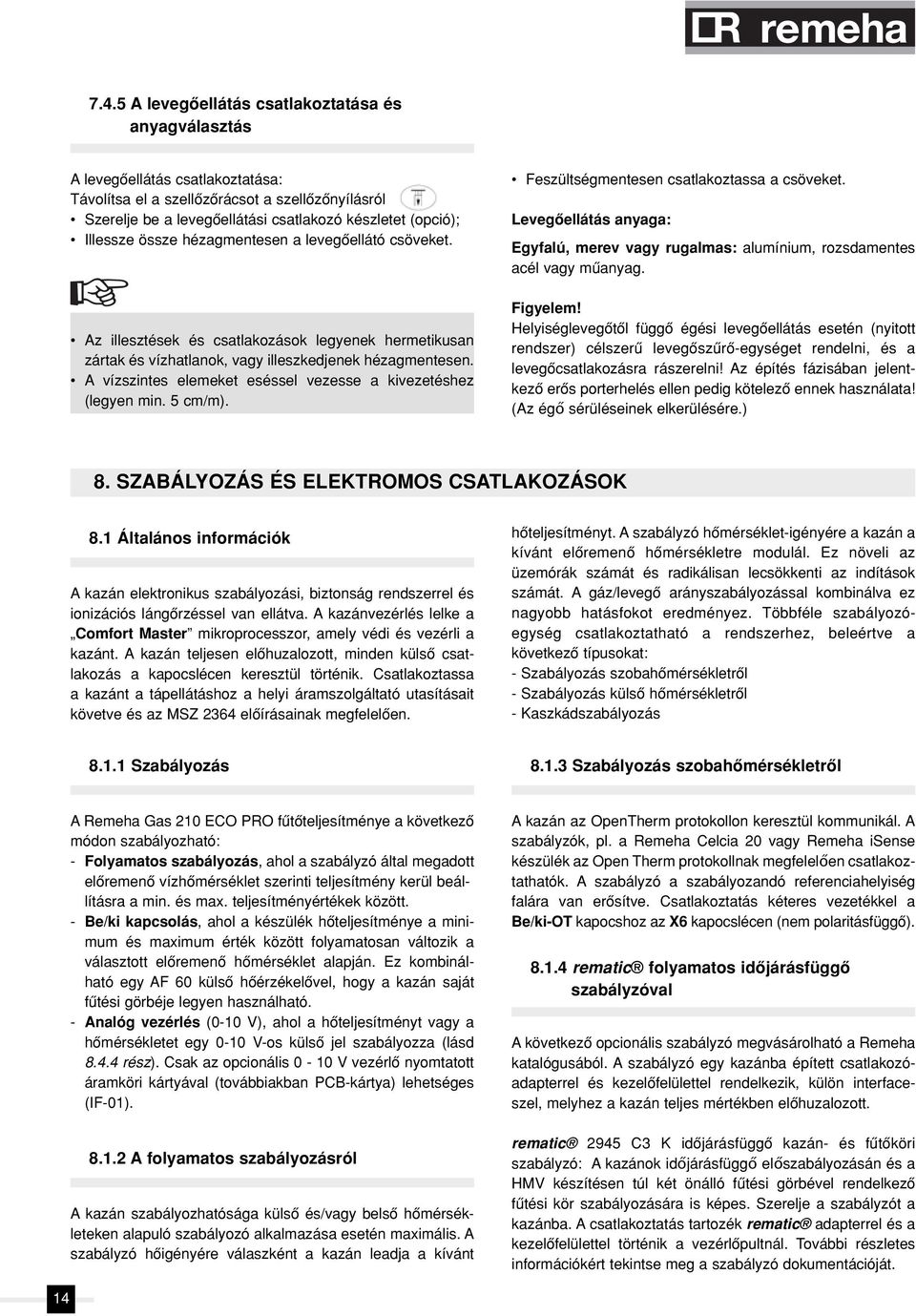

15 7.4.5 A levegôellátás csatlakoztatása és anyagválasztás A levegôellátás csatlakoztatása: Távolítsa el a szellôzôrácsot a szellôzônyílásról Szerelje be a levegôellátási csatlakozó készletet (opció); Illessze össze hézagmentesen a levegôellátó csöveket. Az illesztések és csatlakozások legyenek hermetikusan zártak és vízhatlanok, vagy illeszkedjenek hézagmentesen. A vízszintes elemeket eséssel vezesse a kivezetéshez (legyen min. 5 cm/m). Feszültségmentesen csatlakoztassa a csöveket. Levegôellátás anyaga: Egyfalú, merev vagy rugalmas: alumínium, rozsdamentes acél vagy mûanyag. Figyelem! Helyiséglevegôtôl függô égési levegôellátás esetén (nyitott rendszer) célszerû levegôszûrô-egységet rendelni, és a levegôcsatlakozásra rászerelni! Az építés fázisában jelent - kezô erôs porterhelés ellen pedig kötelezô ennek használata! (Az égő sérüléseinek elkerülésére.) 8. SZABÁLYOZÁS ÉS ELEKTROMOS CSATLAKOZÁSOK 8.1 Általános információk A kazán elektronikus szabályozási, biztonság rendszerrel és ionizációs lángôrzéssel van ellátva. A kazánvezérlés lelke a Comfort Master mikroprocesszor, amely védi és vezérli a kazánt. A kazán teljesen elôhuzalozott, minden külsô csatlakozás a kapocslécen keresztül történik. Csatlakoztassa a kazánt a tápellátáshoz a helyi áramszolgáltató utasításait követve és az MSZ 2364 elôírásainak megfelelôen. hôteljesítményt. A szabályzó hômérséklet-igényére a kazán a kívánt elôremenô hômérsékletre modulál. Ez növeli az üzemórák számát és radikálisan lecsökkenti az indítások számát. A gáz/levegô arányszabályozással kombinálva ez nagyobb hatásfokot eredményez. Többféle szabályozó - egység csatlakoztatható a rendszerhez, beleértve a következô típusokat: - Szabályozás szobahômérsékletrôl - Szabályozás külsô hômérsékletrôl - Kaszkádszabályozás Szabályozás Szabályozás szobahômérsékletrôl A Remeha Gas 210 ECO PRO fûtôteljesítménye a következô módon szabályozható: - Folyamatos szabályozás, ahol a szabályzó által megadott elôremenô vízhômérséklet szerinti teljesítmény kerül beállításra a min. és max. teljesítményértékek között. - Be/ki kapcsolás, ahol a készülék hôteljesítménye a minimum és maximum érték között folyamatosan változik a választott elôremenô hômérséklet alapján. Ez kombinálható egy AF 60 külsô hôérzékelôvel, hogy a kazán saját fûtési görbéje legyen használható. - Analóg vezérlés (0-10 V), ahol a hôteljesítményt vagy a hômérsékletet egy 0-10 V-os külsô jel szabályozza (lásd rész). Csak az opcionális 0-10 V vezérlô nyomtatott áramköri kártyával (továbbiakban PCB-kártya) lehetséges (IF-01) A folyamatos szabályozásról A kazán szabályozhatósága külsô és/vagy belsô hômérsékleteken alapuló szabályozó alkalmazása esetén maximális. A szabályzó hôigényére válaszként a kazán leadja a kívánt A kazán az OpenTherm protokollon keresztül kommunikál. A szabályzók, pl. a Remeha Celcia 20 vagy Remeha isense készü l ék az Open Therm protokollnak megfelelően csatlakoztathatók. A szabályzó a szabályo zandó referenciahelyiség falára van erôsítve. Csatlakoztatás kéteres vezetékkel a Be/ki-OT kapocshoz az X6 kapocslécen (nem polaritásfüggô) rematic folyamatos idôjárásfüggô szabályzóval A következô opcionális szabályzó megvásárolható a Remeha katalógusából. A szabályzó egy kazánba épített csatlakozóadapterrel és kezelôfelülettel rendelkezik, külön interfaceszel, melyhez a kazán teljes mértékben elôhuzalozott. rematic 2945 C3 K idôjárásfüggô kazán- és fûtôköri szabály zó: A kazánok időjárásfüggő előszabályozásán és a HMV készítésen túl két önálló fûtési görbével rendelkezô fûtési kör szabályozására is képes. Szerelje a szabályzót a kazánba. A csatlakoztatás tartozék rematic adapterrel és a kezelôfelülettel történik a vezérlôpultnál. További részletes információkért tekintse meg a szabályzó dokumentációját. 14

16 L Remeha Gas 210 ECO PRO 8.2 Elektromos adatok 8.3 Elektromos csatlakoztatási lehetôségek Tápfeszültség 230 V-50 Hz tápfeszültség, fázis/nulla/föld. Csatlakoztassa a tápkábelt (nem tartozék) a 230 V-os kapocsléchez (X5). A kazán több vezérlô, biztonsági és szabályozási csatlakoztatási lehetôséggel rendelkezik. A szabványos vezérlô PCBkártya (PCU-01) például a következô eszközökkel bôvíthetô: Opcionális, külsô 0-10 V-ról vezérlô PCB-kártya (IF-01 tartozék); és/vagy opcionális kiterjesztett vezérlô/biztonságtechnikai PCB-kártya (SCU-S01 tartozék). Ezen PCB-kártyák beszereléséhez vagy szervizeléséhez el kell távolítani a vezérlôpult borítását. A szükséges külsô csatlakozások ezeken az (opcionális) kártyákon végzendôk, lásd ábra. Az egyes csatlakoztatási lehetôségeket a következô részek tárgyalják Az alapkivitelben szállított PCB-kártya (PCU-01) csatlakoztatási lehetôségei 230Vac, 50Hz, F6.3AT A szabványos vezérlôkártyához (PCU-01) a kazán védelmét biztosító biztonsági egység (SU) is csatlakozik. L N 2 1 4x Ábra 09 A tápkábel csatlakoztatása Égôautomatika Tápfeszültség : Teljesítményfelvétel : 230 V/50 Hz készenlétben / alacsony terhelés teljes terhelés: : 4 / 36 / 125 W : 4 / 37 / 193 W : 4 / 53 / 206 W : 4 / 54 / 317 W Biztonsági idô : 3,5 mp Stabilizálási idô : adaptív 1-10 perc Szivattyú utókeringetési ideje : állítható 0-98 perc között vagy 3 perc (gyári beállítás). Külsô szivattyú maximális teljesítményfelvétele : 300 VA lehet. SU X1 X2 X3 PCU-01 X11 X10 X9 X8 X11 X10 X9 X4 F1 1.6 AT X5 X6 X7 Pump on/of Status N L Pump OT BL RL N N L OT BL RL Biztosítékok Ábra 10 Alapkivitelû vezérlô PCB-kártya (PCU-01) biztonsági egységgel (SU) A 230 V-os kapocslécen F - 6,3 AT biztosíték található. Ez közös biztosíték minden csatlakoztatott áramköri elemhez. A vezérlôegységben F1-1,6 AT biztosíték található. Ez a biztosíték a tápfeszültséghez, a gázszelep egységhez és a gyújtási egységhez tartozik (kivéve a szivattyút) Be/ki kapcsolás (Egyfokozatú üzemmód) A kazán csatlakoztatható egy termosztáthoz, a Be/ki-OT kapocshoz a kapocslécen (a vezetékek felcserélhetôk). 15

17 8.3.3 Folyamatos szabályozás PC csatlakozás A kazán az OpenTherm protokollon keresztül kommunikál. Ezek olyan OpenTherm protokollal rendelkezô szabályzók, melyek folyamatos szabályozásúak, mint pl. a Remeha Celcia 20. A szabályzó a referenciatérbe kerül fali elhelyezésre. Csatlakoztatás kéteres vezetékkel a Be/ki-OT kapocshoz az X6 kapocslécen (mindegy, hogy melyik vezeték melyik kábelkapocsba illeszkedik). Az opcionális Recom interface használatával csatlakoztatható egy PC az X7-es telefon csatlakozóhoz. A Recom szoftver használatával betölthetôk, kiolvashatók, átállíthatók a kazán különbözô beállításai. Bôvebb információért lásd a szoftver leírását. X2 X3 F1 1.6 AT X4 Pump N L Pump N L Leállítási parancs - bemenôjel X5 Status N Bizonyos külsô feltételek nem teljesülése esetén a kazán automatikusan ki-, majd a helyes paraméter beállta után újra kapcsoljon be. (Pl. külön rendelhetô füstgáztermosztát, vagy külsô motoros vízelzáró szerelvény.) Ez a bemenôjel az X6 kapocsléc BL kapcsához tartozik. A bemenôjel használata elôtt távolítsa el a rövidzárat. A bemenôjel viselkedése a 33 paraméter-beállítástól függ 1 = Egyszerû leállítás; 2 = Leállítás fagyásvédelem nélkül; 3 = Reteszelt leállítás. X1 PCU-01 X11 X10 X9 X8 X7 X11 X10 X9 Recom X6 L on/of OT BL RL OT BL RL Engedélyezô bemenet A kazán rendelkezik egy engedélyezô bemenettel, hogy az égô ki/be kapcsolható legyen. Ezt a bemenôjelet használhatja a füstgáz csappantyúk végálláskapcsolóival, vagy a hidraulikus szelepekkel, stb. kombinálva. Ez a bemenôjel az X6 kapocs léc RL kapcsához tartozik. Ábra 11 PC csatlakozás 8.4 Külön rendelhetô 0-10 V vezérlô kártya (IF-01) csatlakoztatási lehetôségei Keringetôszivattyú A következô mûszaki jellemzôkkel rendelkezô szivattyú csatlakoztatható: - Egyfokozatú szivattyú, 230 VAC (50 Hz) tápfeszültéggel, max. 300 VA, 1,5 A tápfeszültséggel. Csatlakoztassa a szivattyút az X4 kapocsléc Szivattyú kap - csához. A szivattyú hôigény utáni utókeringetési ideje a vezérlés felhasználói szintjén állítható. X1 1 % 2 IF-01 X5 X4 Status OTm Nc C No Nc C No OTm Ábra 12 Opcionális 0-10 V vezérlô kártya (IF-01) 16

18 Remeha Gas 210 ECO PRO Csatlakozás állapota (Nc) Ha a kazán reteszelten végleg kiáll, egy relé kikapcsol. A riasztás továbbítható egy feszültségmentes (maximum 230 V, 1 A) Nc és C kapcson keresztül az X4 kapocslécen OTm csatlakozás A felület OpenTherm használatával kommunikál a kazánnal. Az OTm csatlakozást az X5 kapocslécen ezért a kazánvezérlô Open-Therm OT bemenetéhez kell csatlakoztatni Analóg bemenô jel (0-10 V) Analóg hôteljesítmény alapú vezérlés (%) A 0-10 V jel a kazán hôteljesítményét vezérli 0% - 100% között, ahol a minimális és maximális értékek korlátozottak. A minimális érték a kazán modulációs mélységétôl függ. A vezérlés teljesítmény alapú, ahol a teljesítmény a minimális és maximális érték között változik a vezérlô által meghatározott érték függvényében. Rövidzár 2 Bemenô jel [V] Hôteljesítmény Magyarázat [%] 0-2,0* 0-20 Kazán ki % 2,0-2,2* Hiszterézis 2,0* Kívánt hôteljesítmény * A modulációs mélység minimális értékétôl függ. (a ventilátor fordulatszámának beállításai, alapértelmezett 20%) táblázat 07 Táblázat Analóg bemenô hôteljesítményjel Analóg kimenô jel (0-10 V) Ez a külsô szabályozás történhet hômérsékletrôl vagy hôteljesítményrôl is (opcionális). A két típus közötti különbséget lásd késôbb. Csatlakoztassa a 0-10 V jelet a felület analóg vezérlôjéhez. Analóg hômérséklet alapú vezérlés ( ) A 0-10 V jel a kazán elôremenô hômérsékletét vezérli 0 C és 100 C között. Ez a vezérlô az elôremenô hômérséklet alapján szabályoz, ahol a hôteljesítmény a minimális és maxi mális értékek között változik, a vezérlô által kalkulált elôremenô hômérséklet függvényében. A felületen egy rövidzár (2) segítségével választhatja ki, hogy hômérséklet- ( ) vagy hôteljesítmény (%) alapú vezérlést kíván használni. Rövidzár 2 Bemenô jel [V] Hômérséklet [ C] Magyarázat 0-1, Kazán ki 1,5-1, Hiszterézis 1, Kívánt hőmérséklet táblázat 06 Táblázat Analóg bemeneti jel Ilyen visszajelzô üzenet esetén ki lehet választani a hômérséklet vagy hôteljesítmény értékét. Alább mindkettôt röviden ismertetjük A felületen átkötés (1) biztosítja a hômérséklet ( ) és a kazánteljesítmény (%) közötti választás lehetôségét. Rövidzár 1 Kimenô jel [V] Hômérséklet [ C] Leírás 0,5 - Riasztás Elôállított hômérséklet táblázat 08 Táblázat Analóg kimenô hômérsékletjel Rövidzár 1 Kimenô jel [V] Hôteljesítmény [%] Magyarázat Kazán ki 0, Riasztás % Leadott 2,0* hôteljesítmény * A modulációs mélység minimális értékétôl függ (a ventilátor fordulatszámának beállításai, alapértelmezett 20%) táblázat 09 Táblázat Analóg kimenô hôteljesítményjel % 1 2 % Ábra 13 Rövidzár 2 Ábra 14 Rövidzár 1 17

19 8.5 Az opcionális, bôvített vezérlô/biztonsági kártya (SCU-S01) csatlakoztatási lehetôségei Füstgázcsappantyú-vezérlés Kaszkád-konfigurációnál (sorba kapcsolt kazánok esetén) egy külön rendelhetô füstgázcsappantyú gátolja meg azt, hogy a füstgázok az üzemen kívül lévô kazánon át távozzanak. Ezért a kazán alkalmazható túlnyomásos füstgáz - rendszereknél is. Csatlakoztassa a füstgázcsappantyú elekt - romos kapcsait az X3 kapocsléc FgV kapcsához. Konzultáljon a vevôszolgálattal. Szereljen be egy füstgáz - csappantyút akkor is, ha a füstgáz visszaáramlik a kazán készenléti üzemmmódjában. A füstázcsappantyú üzemidejét a 29 -es paraméterrel kell beprogramozni Külsô gázszelepvezérlés Hôigénynél, 230 V-os maximum 1 A-es váltakozó feszültség jelenik meg az X3 kapocsléc EgV kapcsán, külsô gázszelep vezérléséhez. A gázszelep zárásakor a feszültség meg - szûnik Üzemi- és hibajelzés A megfelelô paraméter használatával kiválasztható a riasztási vagy üzemi jelzés (25 -ös kód). Ha a kazán üzemel, a riasztási vagy üzemi jelzés az X4 kapocsléc No és C kap - csainak feszültségmentes csatlakozójára (maximum 230 V, 1 A) kapcsolhatók. Ha a kazán reteszelten leáll, egy relé bekapcsol, majd a riasztás továbbítható a feszültségmentes (230 V, max. 1 A) NC és Nc kapcson keresztül az X4 kapocs - lécen Víznyomás-érzékelô (Wps) A víznyomás-érzékelô (külön rendelhetô) leállítja a kazánt, ha a víznyomás értéke a minimális (0,8 bar) szintre csökken. A víznyomás-érzékelô aktiválásához meg kell adni a mini - mális nyomásértéket a 26 -os paraméterrel. (a gyári beállítás 0 = kikapcsolt). Amíg a víznyomás helyre nem áll, a szivattyú nem üzemel. FgV N L HdV N L EgV N L N L N L N L FgV HdV EgV X3 X1 F1 4 AT Csatlakoztassa a víznyomás-érzékelôt az X5 kapocsléc Wps kapcsához. 0 = betáp föld vagy null S = jel vagy kimenet az érzékelôtôl + = tápfeszültség Nc C No NcC No Status X4 SCU-S Külsô hômérséklet érzékelô (AF 60) O S + Tout GPS VPS O S + Tout GPS VPS Wps Ábra 15 Bôvített vezérlô/biztonsági kártya (SCU-S01) Hidraulikaszelep-vezérlés X5 Kaszkád-konfigurációnál a hidraulikaszelep meggátolja a hôveszteséget, ha a kazán nincs üzemben. Csatlakoztassa a hidraulikaszelepet az X3 kapocsléc HdV kapcsához. A hidraulikaszelep üzemidejét a 28-as paraméterrel kell beprogramozni. X2 Hogy ki lehessen használni a kazán folyamatos szabályozhatóságát az egész fűtési szezonban, egy akár egy egy - szerű ki-bekapcsolós termosztáttal kombinálva használhat Remeha külsô hômérséklet érzékelôt is. Csatla - koztassa a termosztátot a szabványos vezérlô PCB-kártya (PCU-01) X6 kapocsléc Be/ki kapcsához. Csatlakoztassa a külsô hômérséklet érzékelôt az opcionális bôvített vezérlô/biztonsági PCB-kártya (SCU-S01) X5 kapocs léc Tout kapcsához. A készülék a külsô hômérsékletnek megfelelôen szabályozza teljesítményét a vezérlô által közvetített hôigény hatására (lásd a fûtési görbe grafikont). A külsô hômérséklet érzékelô elhelyezése Helyezze a külsô hômérséklet érzékelôt (külön rendelhetô) közvetlen napfénytôl elzárva az épület északi északnyugati részére, legalább 2,5 méteres magasságba a talajszinttôl. Ne helyezze a külsô hômérséklet érzékelôt ajtók, ablakok, szellôzônyílások, ventilátorok, stb. közelébe. 18

20 Remeha Gas 210 ECO PRO Fûtési görbe beállítása A maximális elôremenô hômérséklet beállítás egyben a fûtési görbe felsô értéke, pl. a -15 C-os külsô hômérséklethez tartozó elôremenô hômérséklet. A fûtési görbe alapvonala is beállítható és a szervizszinten is változtatható. A külsô hômérséklet és a vonatkozó elôremenô hômérséklet között lineáris összefüggés létezik. Klímapont Minimális gáznyomás kapcsoló (Gps) A minimális gáznyomás kapcsoló leállítja a kazánt, ha a bejövô gáznyomás túl alacsony. Csatlakoztassa a minimális gáznyomás kapcsolót az X5 kapocsléc Gps kapcsához. A gáznyomás kapcsoló jelenlétét aktiválni kell beállítás módban, a 27 -es kód használatával Gázszivárgás ellenôrzés (csak a és a kazánok esetén) Ábra 16 Fûtési görbe grafikon F = Gyári beállítás Alappont A gázszivárgás ellenôrzô készülék ellenôrzi és vezérli a gázblokk biztonsági szelepeit a VPS rendszeren keresztül. A tesztet akkor végzi, amikor a kazán elindul. A gázblokk szivárgása esetén a kazán reteszelten leáll. Csatlakoztassa a gázszivárgás ellenôrzô készülék az X5 kapocsléc Vps kap - csához. A gázszivárgás ellenôrzô készülék jelenlétét meg kell adni a beállítás módban, a 31 -es kód használatával 9. ÜZEMBE HELYEZÉS 9.1 Vezérlôpult A kazán vezérlôpultján négy funkcióbillentyû, egy menü gomb, egy szerviz gomb, egy be/ki kapcsoló gomb és egy kijelzô ablak található. A funkcióbillentyűkkel állítható be a kívánt üzemfunkció Bar Ábra 17 Vezérlôpult 1 = Kijelzô ablak 2 = [Menü] gomb 3 = [Szerviz] gomb (Kényszer nagy és kis telj.) 4 = [Kilépés] vagy [RESET] (újraindítás) gomb 5 = [Központi fûtés hômérséklete] vagy [-] gomb 6 = [+] gomb 7 = [enter] gomb vagy [SERVICE] (üzemben) kijelzô 8 = Be/ki kapcsoló 19

21 A kijelzônek négy helyzete van és több jelzés szolgáltat információkat a kazán mûködési állapotáról és az esetleges hibákról. Számok, pontok és/vagy betûk jelenhetnek meg. A funkcióbillentyûk feletti kijelzô jelzései azt mutatják, hogy a releváns gombok mely funkciója érvényes az adott pillanatban. Ha három percen keresztül nem történik gombnyomás, a kijelzô világítása kikapcsol és csak a és jelek látszanak a kijelzôn. Nyomja meg bármely gombot, és a kijelzôn megjelenik az aktuális kazán állapot és mûködési kód. Hiba esetén megfelelô kódok jelennek meg. (A reset gomb 5x nyomogatásával teljes kazán reteszelés áll be!) Normál indítási eljárás Ha csatlakoztatja a kazánt a hálózathoz; a Gas 210 ECO PRO elvégzi az indítási programot. A következôk jelennek meg a kijelzôn egymás után: - egy gyors kijelzôteszt, ahol a kijelzô összes eleme látható; szoftver verzió, vel váltakozva; paraméter verzió; - Ezután (a mûködési állapottól függôen) a következôk jelenhetnek meg a kijelzôn: N:L (villogva) : a fázis és a nulla fordítva vannak csatlakoztatva: cserélje fel a hálózati csatlakozó vezetékeit a csatlakozósávon! Hiba az indítási eljárás közben Ha semmi sem jelenik meg a képernyôn, ellenôrizze a következôket: - a csatlakozást a hálózathoz; - a fôbiztosítékot a mûszerszekrényben (F = 6,3 AT, 230 V); - a vezérlôegység biztosítékát (F1 = 1,6 AT, 230 V); - a tápfeszültséget. A hibakód a képernyôn a következôképpen olvasható le: megjelenik a hibajelzés majd alatta villogni kezd a hibakód; A hibakód jelentését megtalálhatja a hibatáblázatban, lásd 11.4 rész. Ha lehetséges, először hárítsa el a hibát. Nyomja meg 3 másodpercig a RESET (újraindítás) gombot a Gas 210 ECO PRO újraindításához. Ha a kijelzôn nem a RESET hanem a SERVICE jelzés látható, a kazánt ki kell kapcsolni, majd 10 mp múlva újra bekapcsolni, mielôtt a hibát Reset-tel oldanánk ki. 20

22 Remeha Gas 210 ECO PRO Aktuális értékek leolvasása A következô aktuális értéke olvashatók le az információs menüben = állapot = átmeneti állapot = elôremenô hômérséklet [ C]; = visszatérô hômérséklet [ C]; = külsô hômérséklet [ C]; (csak külsô érzékelô csatlakoztatása esetén) = kazánblokk hômérséklete [ C]; = belsô alapérték [ C]; = ionizációs áramerôsség [ua]; = ventilátor fordulatszám [ford/perc]; = víznyomás [bar]; = relatív leadott teljesítmény [%]; Az aktuális értékeket a következô módon lehet leolvasni: Nyomja meg a gombot, a jelzés elkezd villogni, nyugtázza a gombbal; Most váltakozva és például 3, az aktuális állapot jelenik meg; Nyomja meg ismét [+] gombot, ekkor váltakozva az jelzés és pl. 0, az aktuális átmeneti állapot értéke jelenik meg; Nyomja meg ismét [+] gombot, hogy váltakozva a jelzés és pl. 60 C, az aktuális elôremenô hômérséklet értéke jelenjen meg; Ismételten nyomogassa a [+] gombot, hogy a többi hômérséklet-érték is megjelenjen; A [+] gomb ismételt megnyomására megjelenik az érték, a belsô alapértékkel (88 C) váltakozva; Nyomja meg ismét a [+] gombot, hogy megjelenjen az jelzés váltakozva pl. a értékkel, az aktuális ionizációs áramerôsséggel; Nyomja meg ismét a [+] gombot, hogy megjelenjen a jelzés váltakozva pl. a 3000 (ford/perc) értékkel, a ventilátor aktuális fordulatszámával; Nyomja meg ismét a [+] gombot, hogy megjelenjen a jelzés váltakozva pl. a 3.0 bar értékkel, az aktuális víznyomással (ha nincs csatlakoztatva nyomásérzékelô, --.- bar jelenik meg); Nyomja meg ismét a [+] gombot, hogy megjelenjen a jelzés váltakozva pl. a78 % értékkel, az aktuális modulációs százalékkal; Nyomja meg ismét a [+] gombot, a kiolvasási ciklus ismét az értékkel kezdôdik, stb.; Nyomja meg a gombot kétszer a kijelzôre az aktuális mûködési állapothoz történô visszalépéshez. Ábra 18 Aktuális értékek leolvasása 21

23 Állapot és átmeneti állapot Az információs menüben a következô állapot és átmeneti állapot számadatok jelennek meg: Hidraulikaszelep nyitása Az égő indításáshoz várja a megfelelő hőmérsékletet VPS gázszivárgás ellenőrző 2. biztonsági szint növelése (részterhelés) Kazán leállítása (nincs hôigény) táblázat 11 Állapot és átmeneti állapot A kazán illesztése a fûtési rendszerhez A kazán vezérlési paraméterei a legáltalánosabb központi fûtési rendszerhez vannak beállítva. Ezekkel a beállításokkal, gyakorlatilag minden központi fûtési rendszer jól mûködik. A felhasználó vagy a szervizszakember azonban kívánság szerint optimalizálhatja a paramétereket. A rendszerrel kapcsolatos további információkért és követelményekért hívja a Vevôszolgálati osztályt. 22

24 Remeha Gas 210 ECO PRO Paraméterek változtatása felhasználói szinten (hozzáférési kód nélkül) A következô beállítások változtathatók felhasználói szinten: p:1 = Elôremenô hômérséklet beállítási pontja [ C], állítható 20 és 90 C között; p:2 = Szivattyú utánfutási ideje perc, 99 folyamatos keringtetés; p:3 = Kazánszabályzó; központi fûtés be/ki. 0 = Központi fûtés ki 1 = Központi fûtés be (= gyári beállítás) p:4 = Kijelzô ablak 0 = Egyszerû kijelzô 1 = Bôvített kijelzô 2 = Kijelzô 3 mp elteltével automatikusan egyszerû kijelzôre vált (gyári beállítás) A paraméterek a következô módon változtathatók meg felhasználói szinten: 1. Nyomja meg többször a gombot, amíg a jelzés villogni kezd a menü sávban; 2. A gombbal válassza ki a felhasználói menüt, megjelenik a p1 jelzés (1 villog); 3. Nyomja meg ismét a [+] gombot, megjelenik a p2 jelzés (2 villog); 4. Nyomja meg ismét a gombot; a 3 (mp) megjelenik és villogni kezd: (gyári beállítás); 5.Változtassa meg az értéket a [-] gomb vagy a [+] gomb használatával, ebben az esetben pl. 15 mp, a [+] gombbal; 6. Erôsítse meg az értéket a gombbal, p2 megjelenik (2 villog); 7. Nyomja meg kétszer a gombot, és a kazán belép az aktuális mûködési állapotba. Ábra 19 Paraméterek változtatása A P1 P4 beállítások a P2 beállítással azonos módon változtathatók meg. 23

25 9.1.6 Paraméterek változtatása szerviz szinten (hozzáférési kóddal) A nem kívánt beállítások elkerüléséhez, egyes paraméterek csak speciális hozzáférési kóddal változtathatók meg. Ezt a kódot kizárólag szakképesítéssel rendelkezô szakember használhatja. A következô beállítások változtathatók meg felhasználói szinten: Kódok a kijelzőn Magyarázat Beállítási tartomány és lehetséges magyarázat Gyári beállítás A felhasználó által változtatható Max. előremenő hőmérséklet beállítás (fűtési görbe klímapont) Szivattyú utókeringetési ideje Kazánvezérlés Kijelző C 0 98 perc 3 99 = folyamatos 0 = Központi fűtés ki 1 1 = Központi fűtés be 0 = Egyszerű kijelző 1 = Teljes kijelző 2 2 = Kijelző automatikusan egyszerű kijelzőre vált 80 táblázat 12 Beállítások 24

26 Remeha Gas 210 ECO PRO Kézi üzemmód beállítása ( jelzés) Egyes esetekben szükséges lehet a kazán kézi üzemének beállítása, pl. ha a vezérlôt még nem csatlakoztatták. A kazánt a jelzéssel lehet automatikus vagy kézi üzemmódra váltani. Tegye a következôket: Nyomja meg többször a gombot, amíg a jelzés villogni kezd a menü sávban; Nyomja meg egyszer a gombot, és a kijelzôn megjelenik a minimális elôremenô hômérséklet értéke vagy a jelzés (csak, ha van csatlakoztatva külsô érzékelô); az elôremenô hômérsékletet a belsô fûtési görbe határozza meg (ilyenkor megjelenik pl. a 20 C). Az érték átmeneti növeléséhez kézi üzemmódban nyomja meg a [+] gombot; Nyugtázza a gombbal; A kazán most már kézi üzemmódban üzemel; Nyomja meg egyszer a gombot a kézi üzemmódból történô kilépéshez; a kazán üzemi állapotba vált. Ábra 20 Kézi üzemmód beállítása 25

27 9.2 Üzembe helyezés Ellenôrizze, hogy a kazán feszültségmentes-e. 1. Távolítsa el az elülsôburkolatot. 2. Nyissa meg a fô gázcsapot. 3. Ellenôrizze az elektromos csatlakozásokat, beleértve a földet is. 4. Töltse fel a kazánt és a rendszert vízzel (minimális nyomás 0,8 bar). 5. Légtelenítse a rendszert. 6. Töltse fel a szifont tiszta vízzel. 7. Ellenôrizze a füstgázelvezetés csatlakoztatását és a levegôellátás csatlakoztatását. 8. Légtelenítse a vezetéket. 9. Nyissa meg a kazán elôtti gázcsapot. 10. Ellenôrizze a gázcsatlakozás tömörségét. 11. Kapcsolja be a kazán elektromos tápellátását. 12. Állítsa a kazánt és minden külsô vezérlést a hôigény állapotba. 13. A kazán mûködésbe lép. A mûködést mostantól a kód ablakon keresztül ellenôrizheti: 15. Ellenôrizze, és, ha szükséges javítsa ki a gáz/levegô arány szabályozó beállítását. táblázat 13 O 2 /CO 2 értékek ellenôrzése és beállítása (elülsô burkolat eltávolítva) (G20 gáz) táblázat 14 O 2 /CO 2 értékek ellenôrzése és beállítása (elülsô burkolat eltávolítva) (G20 gáz) 26

28 Remeha Gas 210 ECO PRO 9.3 Kazán üzemen kívül helyezése Karbantartási vagy szerelési munkák során ki kell kapcsolni a kazánt. Ha a központi fûtési rendszer hosszú ideig nincs használatban (pl. ünnepek, fagymentes idôszakokban), célszerû a kazánt üzemen kívül helyezni Kazán hosszú ideig üzemen kívül helyezése (fagyvédelem) Kazán hosszú ideig üzemen kívül helyezése (fagyvédelem nélkül) Állítsa a szabályozót alacsony értékre, pl. 10 C-ra; Így a Gas 210 ECO PRO most csak akkor üzemel, ha fagy áll fenn, (= a 33 kódtôl függôen, lásd: 12. Táblázat). Az olyan helységekben lévô radiátorok esetén, ahol a fagyveszély fennáll (pl. garázs vagy raktárhelység), fagyvédelmi termosztátot is szerelhet a rendszerbe. Ezután a kazán melegen tartja a radiátorokat az adott helyiségben. Szüntesse meg a kazán áramellátását; Zárja el a kazán gázcsapját. Ürítse le a kazánt és a központi fûtési rendszert, ha sokáig nem tartózkodik otthon és fennáll a fagyás veszélye. A fagyás elleni védelem nem mûködik, ha a kazán üzemen kívül van. 10. ELLENÔRZÉS ÉS KARBANTARTÁS 10.1 Általános 10.2 A kazán tüzeléstechnikai ellenôrzése A kazán éves vizsgálata a következôkbôl áll: - a kazán tüzeléstechnikai ellenôrzése (a ventilátor szívja be az égési levegôt a Venturi-csövön keresztül. Tisztítsa meg a ventilátort, a Venturi-csövet és az égôt, ha rendellenességet észlel;) - szifon kitisztítása; - a gyújtóelektróda ellenôrzése; - szivárgás ellenôrzése (víz, füstgáz és gáz); - víznyomás ellenôrzése A helyes tüzelést a füstgázelvezetô csôben lévô O 2 /CO 2 százalék mérésével ellenôrizheti. Ehhez fûtse fel a kazánt kb. 70 C-os vízhômérsékletig. A mért értékeknek egyezni kell a 13. és 14. táblázat értékeivel. A füstgáz hômérsékletét a füstgázelvezetô csôben lévô mérési ponton mérheti meg. Ha a füstgáz hômérséklete 30 C-nál többel lépi túl a visszatérô hômérsékletet, az azt jelentheti, hogy a hôcserélô szennyezett. Ha a vizsgálatok azt mutatják ki, hogy a kazánban a tüzelés vagy a hôátadás nem optimális, bôvített karbantartást kell végezni Bôvített karbantartás Ez lehet a ventilátor, a Venturi-csô, a hôcserélô vagy az égô tisztítása. Ezeket az alkatrészeket a következô a sorrendben tisztítsa. (A tömítéseket és a karbantartáshoz leggyakrabban használt eszközöket tartalmazó szervizkészlet külön kapható. Bontsa a hálózati csatlakozást, zárja el a fô gázcsapot, és hagyja lehûlni a kazánt, mielôtt dolgozni kezd rajta.) 27

29 11. AUTOMATIKUS LEÁLLÁSOK ÉS HIBÁK 11.1 Hibakódok (reteszelt leállások) A kazán a következôk szerint jeleníti meg a hibakódokat: (a kijelzô megjeleníti a jelzést és a hibakód villogni kezd). A hibakódok jelentését megtalálhatja a hibatáblázatban, lásd 16. Táblázat. Ha a kijelzôn nem a RESET hanem a SERVICE jelzés látható, a kazánt ki kell kapcsolni, majd 10 mp múlva újra bekapcsolni, mielôtt a hiba újra reteszelést okozna. Hibák esetén a következôképpen járjon el: Jegyezze fel a hibakódot. A hibakód feljegyzésével gyorsan és helyesen találhatja meg a hiba okát vagy szerezhet támogatási információkat a Marketbau-Remeha Kft-nél. Nyomja meg 2 mp-ig a RESET gombot. Ha a hibakód továbbra is megjelenik, keresse meg a hiba okát a következô táblázatban és javítsa ki a hibát. 28
