Magyar. 1. Üzembe helyezés 1.1 Bevezető. 1.2 Tulajdonságok:

Átírás

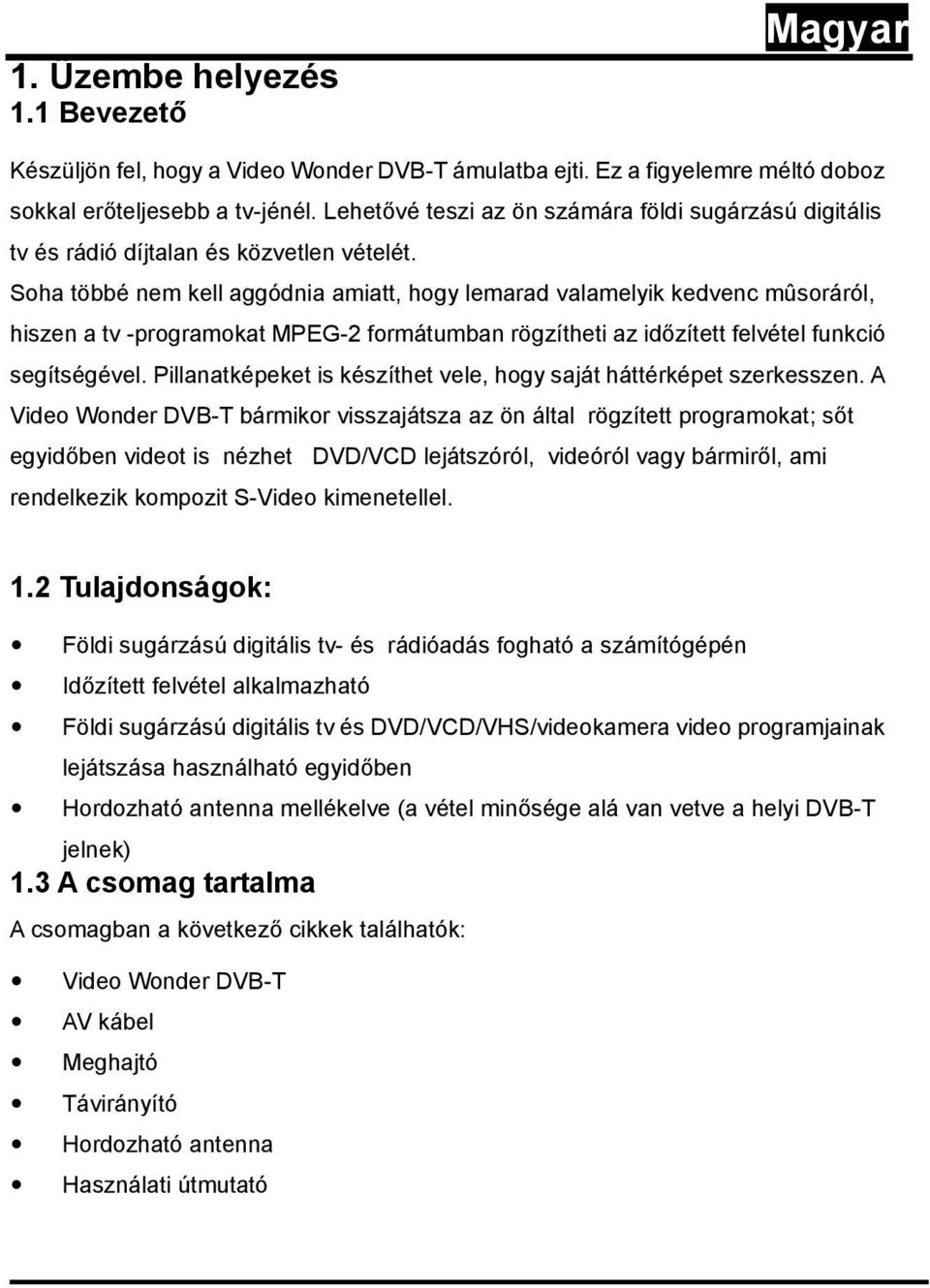

1 1. Üzembe helyezés 1.1 Bevezető Magyar Készüljön fel, hogy a Video Wonder DVB-T ámulatba ejti. Ez a figyelemre méltó doboz sokkal erőteljesebb a tv-jénél. Lehetővé teszi az ön számára földi sugárzású digitális tv és rádió díjtalan és közvetlen vételét. Soha többé nem kell aggódnia amiatt, hogy lemarad valamelyik kedvenc mûsoráról, hiszen a tv -programokat MPEG-2 formátumban rögzítheti az időzített felvétel funkció segítségével. Pillanatképeket is készíthet vele, hogy saját háttérképet szerkesszen. A Video Wonder DVB-T bármikor visszajátsza az ön által rögzített programokat; sőt egyidőben videot is nézhet DVD/VCD lejátszóról, videóról vagy bármiről, ami rendelkezik kompozit S-Video kimenetellel. 1.2 Tulajdonságok: Földi sugárzású digitális tv- és rádióadás fogható a számítógépén Időzített felvétel alkalmazható Földi sugárzású digitális tv és DVD/VCD/VHS/videokamera video programjainak lejátszása használható egyidőben Hordozható antenna mellékelve (a vétel minősége alá van vetve a helyi DVB-T jelnek) 1.3 A csomag tartalma A csomagban a következő cikkek találhatók: Video Wonder DVB-T AV kábel Meghajtó Távirányító Hordozható antenna Használati útmutató

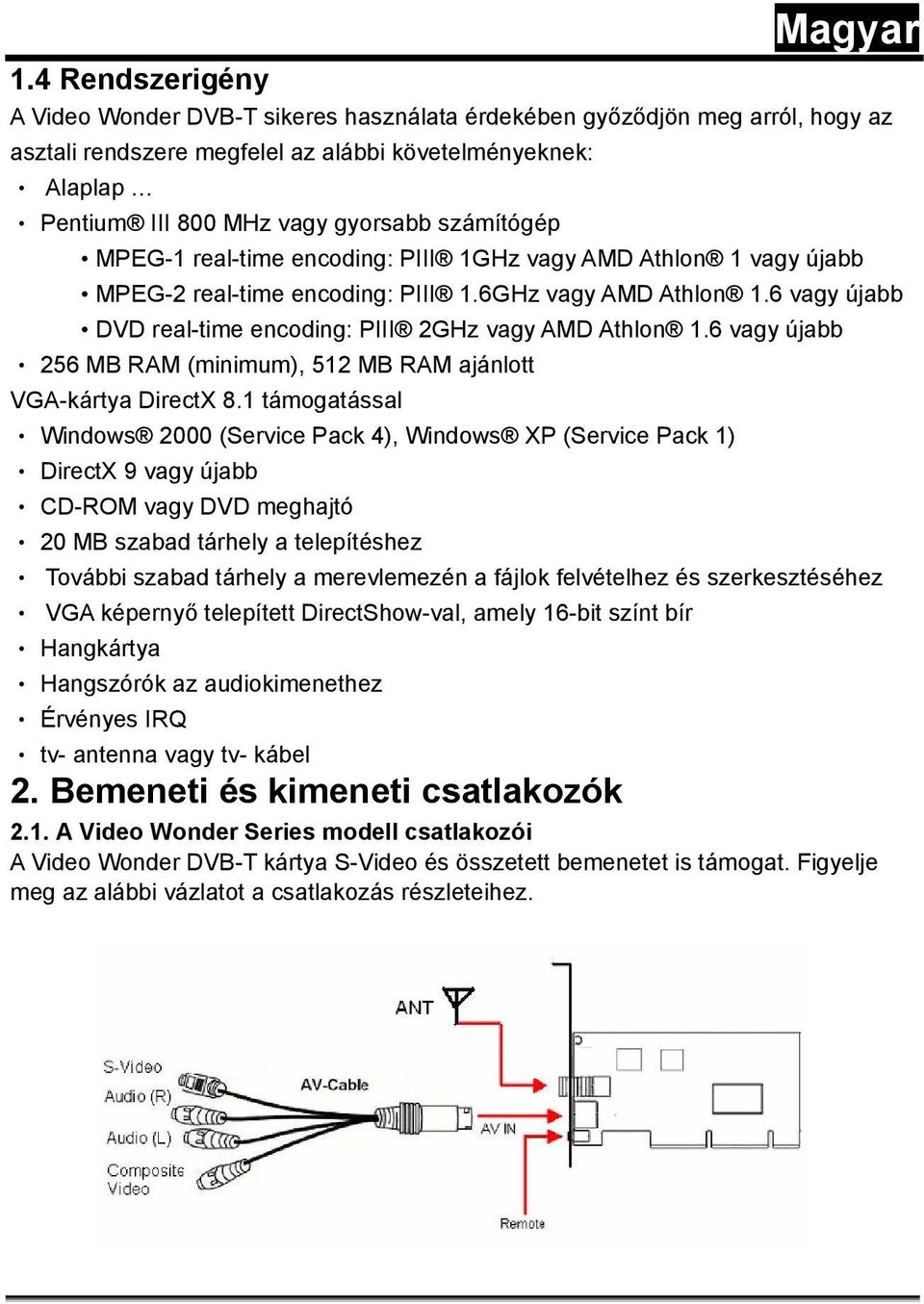

2 1.4 Rendszerigény A Video Wonder DVB-T sikeres használata érdekében győződjön meg arról, hogy az asztali rendszere megfelel az alábbi követelményeknek: Alaplap Pentium III 800 MHz vagy gyorsabb számítógép MPEG-1 real-time encoding: PIII 1GHz vagy AMD Athlon 1 vagy újabb MPEG-2 real-time encoding: PIII 1.6GHz vagy AMD Athlon 1.6 vagy újabb DVD real-time encoding: PIII 2GHz vagy AMD Athlon 1.6 vagy újabb 256 MB RAM (minimum), 512 MB RAM ajánlott VGA-kártya DirectX 8.1 támogatással Windows 2000 (Service Pack 4), Windows XP (Service Pack 1) DirectX 9 vagy újabb CD-ROM vagy DVD meghajtó 20 MB szabad tárhely a telepítéshez További szabad tárhely a merevlemezén a fájlok felvételhez és szerkesztéséhez VGA képernyő telepített DirectShow-val, amely 16-bit színt bír Hangkártya Hangszórók az audiokimenethez Érvényes IRQ tv- antenna vagy tv- kábel 2. Bemeneti és kimeneti csatlakozók 2.1. A Video Wonder Series modell csatlakozói A Video Wonder DVB-T kártya S-Video és összetett bemenetet is támogat. Figyelje meg az alábbi vázlatot a csatlakozás részleteihez.

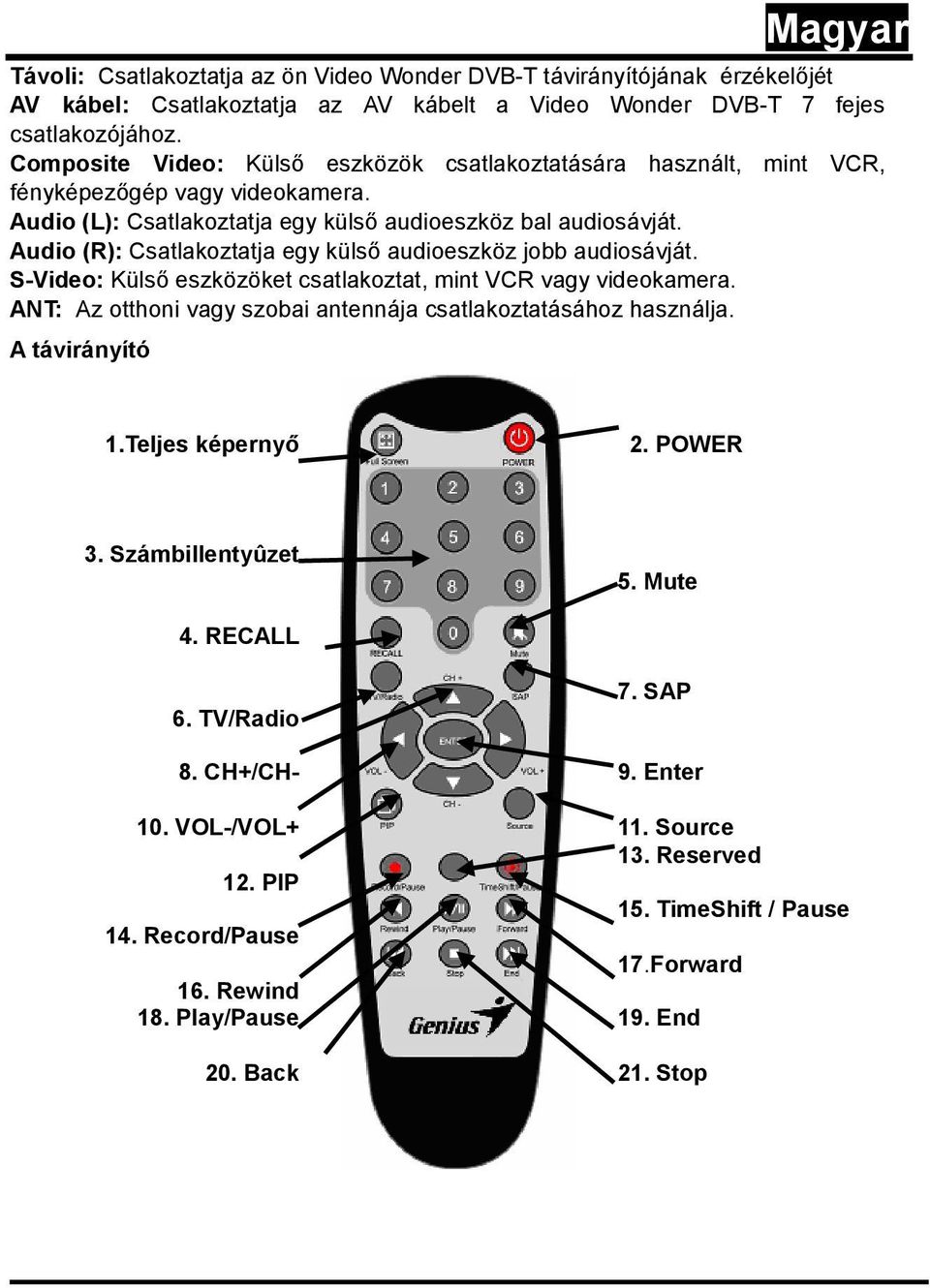

3 Távoli: Csatlakoztatja az ön Video Wonder DVB-T távirányítójának érzékelőjét AV kábel: Csatlakoztatja az AV kábelt a Video Wonder DVB-T 7 fejes csatlakozójához. Composite Video: Külső eszközök csatlakoztatására használt, mint VCR, fényképezőgép vagy videokamera. Audio (L): Csatlakoztatja egy külső audioeszköz bal audiosávját. Audio (R): Csatlakoztatja egy külső audioeszköz jobb audiosávját. S-Video: Külső eszközöket csatlakoztat, mint VCR vagy videokamera. ANT: Az otthoni vagy szobai antennája csatlakoztatásához használja. A távirányító 1.Teljes képernyő 2. POWER 3. Számbillentyûzet 5. Mute 4. RECALL 6. TV/Radio 7. SAP 8. CH+/CH- 9. Enter 10. VOL-/VOL+ 11. Source 13. Reserved 12. PIP 15. TimeShift / Pause 14. Record/Pause 17.Forward 16. Rewind 18. Play/Pause 19. End 20. Back 21. Stop

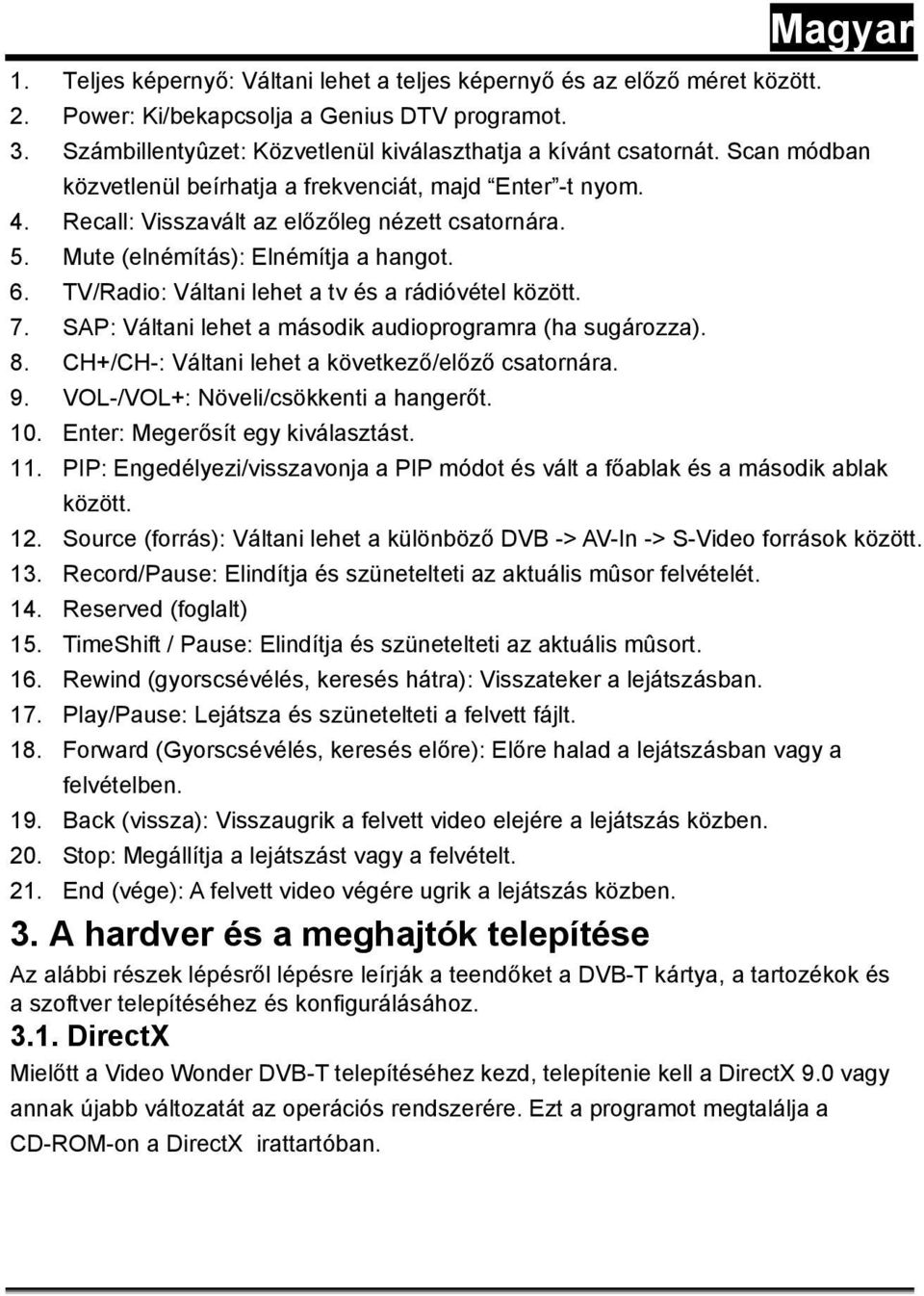

4 1. Teljes képernyő: Váltani lehet a teljes képernyő és az előző méret között. 2. Power: Ki/bekapcsolja a Genius DTV programot. 3. Számbillentyûzet: Közvetlenül kiválaszthatja a kívánt csatornát. Scan módban közvetlenül beírhatja a frekvenciát, majd Enter -t nyom. 4. Recall: Visszavált az előzőleg nézett csatornára. 5. Mute (elnémítás): Elnémítja a hangot. 6. TV/Radio: Váltani lehet a tv és a rádióvétel között. 7. SAP: Váltani lehet a második audioprogramra (ha sugározza). 8. CH+/CH-: Váltani lehet a következő/előző csatornára. 9. VOL-/VOL+: Növeli/csökkenti a hangerőt. 10. Enter: Megerősít egy kiválasztást. 11. PIP: Engedélyezi/visszavonja a PIP módot és vált a főablak és a második ablak között. 12. Source (forrás): Váltani lehet a különböző DVB -> AV-In -> S-Video források között. 13. Record/Pause: Elindítja és szünetelteti az aktuális mûsor felvételét. 14. Reserved (foglalt) 15. TimeShift / Pause: Elindítja és szünetelteti az aktuális mûsort. 16. Rewind (gyorscsévélés, keresés hátra): Visszateker a lejátszásban. 17. Play/Pause: Lejátsza és szünetelteti a felvett fájlt. 18. Forward (Gyorscsévélés, keresés előre): Előre halad a lejátszásban vagy a felvételben. 19. Back (vissza): Visszaugrik a felvett video elejére a lejátszás közben. 20. Stop: Megállítja a lejátszást vagy a felvételt. 21. End (vége): A felvett video végére ugrik a lejátszás közben. 3. A hardver és a meghajtók telepítése Az alábbi részek lépésről lépésre leírják a teendőket a DVB-T kártya, a tartozékok és a szoftver telepítéséhez és konfigurálásához DirectX Mielőtt a Video Wonder DVB-T telepítéséhez kezd, telepítenie kell a DirectX 9.0 vagy annak újabb változatát az operációs rendszerére. Ezt a programot megtalálja a CD-ROM-on a DirectX irattartóban.

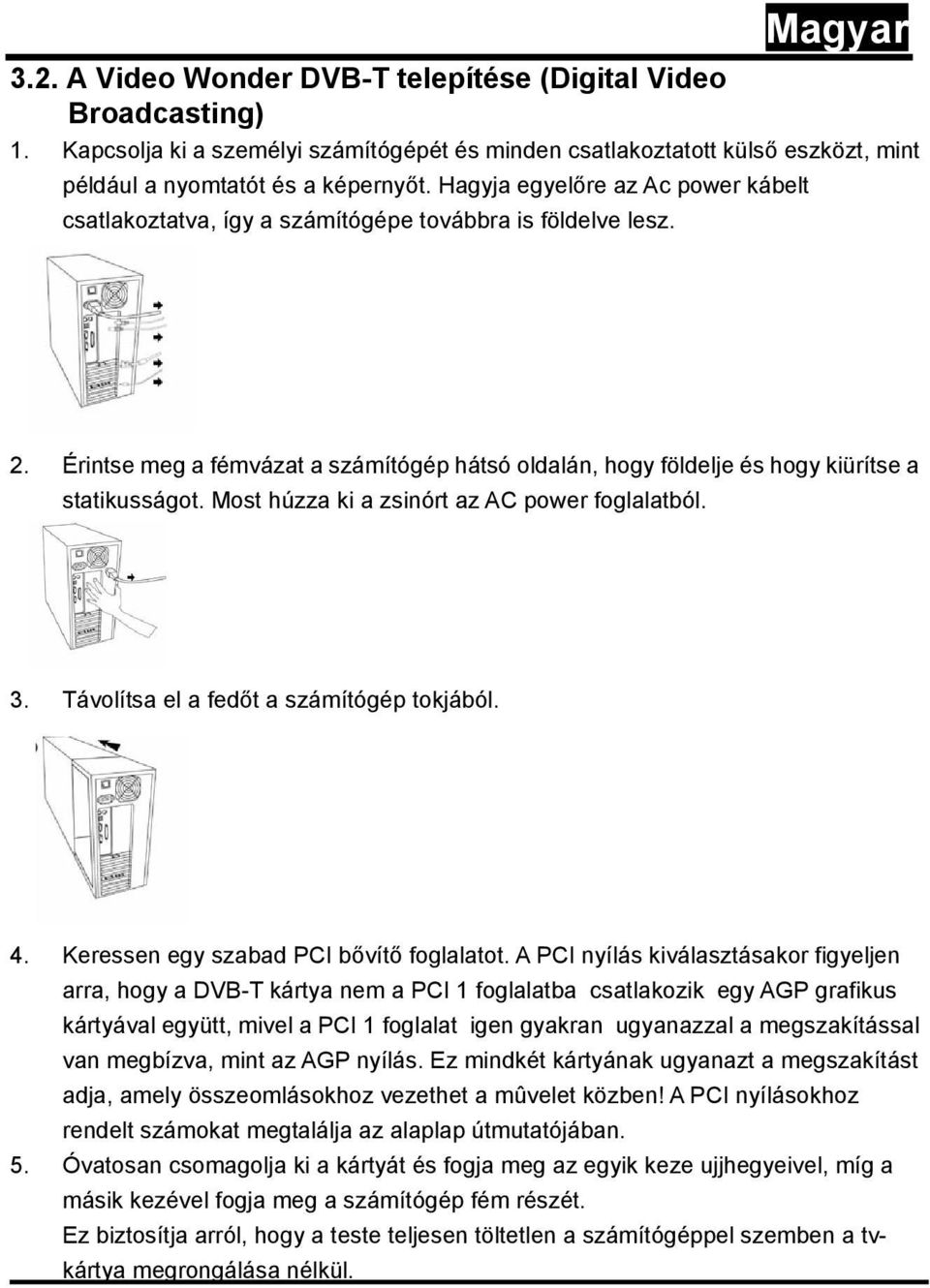

5 3.2. A Video Wonder DVB-T telepítése (Digital Video Broadcasting) 1. Kapcsolja ki a személyi számítógépét és minden csatlakoztatott külső eszközt, mint például a nyomtatót és a képernyőt. Hagyja egyelőre az Ac power kábelt csatlakoztatva, így a számítógépe továbbra is földelve lesz. 2. Érintse meg a fémvázat a számítógép hátsó oldalán, hogy földelje és hogy kiürítse a statikusságot. Most húzza ki a zsinórt az AC power foglalatból. 3. Távolítsa el a fedőt a számítógép tokjából. 4. Keressen egy szabad PCI bővítő foglalatot. A PCI nyílás kiválasztásakor figyeljen arra, hogy a DVB-T kártya nem a PCI 1 foglalatba csatlakozik egy AGP grafikus kártyával együtt, mivel a PCI 1 foglalat igen gyakran ugyanazzal a megszakítással van megbízva, mint az AGP nyílás. Ez mindkét kártyának ugyanazt a megszakítást adja, amely összeomlásokhoz vezethet a mûvelet közben! A PCI nyílásokhoz rendelt számokat megtalálja az alaplap útmutatójában. 5. Óvatosan csomagolja ki a kártyát és fogja meg az egyik keze ujjhegyeivel, míg a másik kezével fogja meg a számítógép fém részét. Ez biztosítja arról, hogy a teste teljesen töltetlen a számítógéppel szemben a tvkártya megrongálása nélkül.

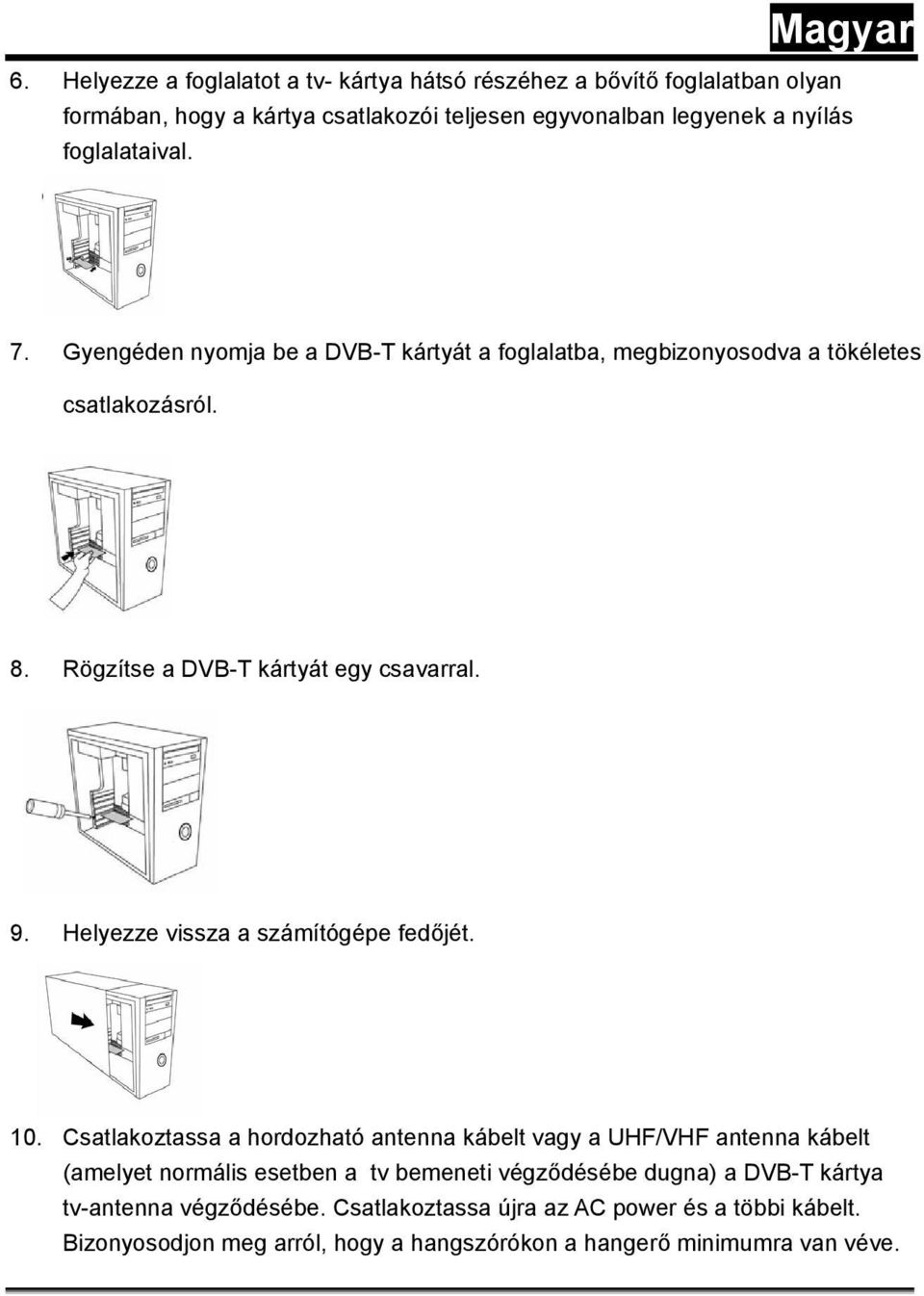

6 6. Helyezze a foglalatot a tv- kártya hátsó részéhez a bővítő foglalatban olyan formában, hogy a kártya csatlakozói teljesen egyvonalban legyenek a nyílás foglalataival. 7. Gyengéden nyomja be a DVB-T kártyát a foglalatba, megbizonyosodva a tökéletes csatlakozásról. 8. Rögzítse a DVB-T kártyát egy csavarral. 9. Helyezze vissza a számítógépe fedőjét. 10. Csatlakoztassa a hordozható antenna kábelt vagy a UHF/VHF antenna kábelt (amelyet normális esetben a tv bemeneti végződésébe dugna) a DVB-T kártya tv-antenna végződésébe. Csatlakoztassa újra az AC power és a többi kábelt. Bizonyosodjon meg arról, hogy a hangszórókon a hangerő minimumra van véve.

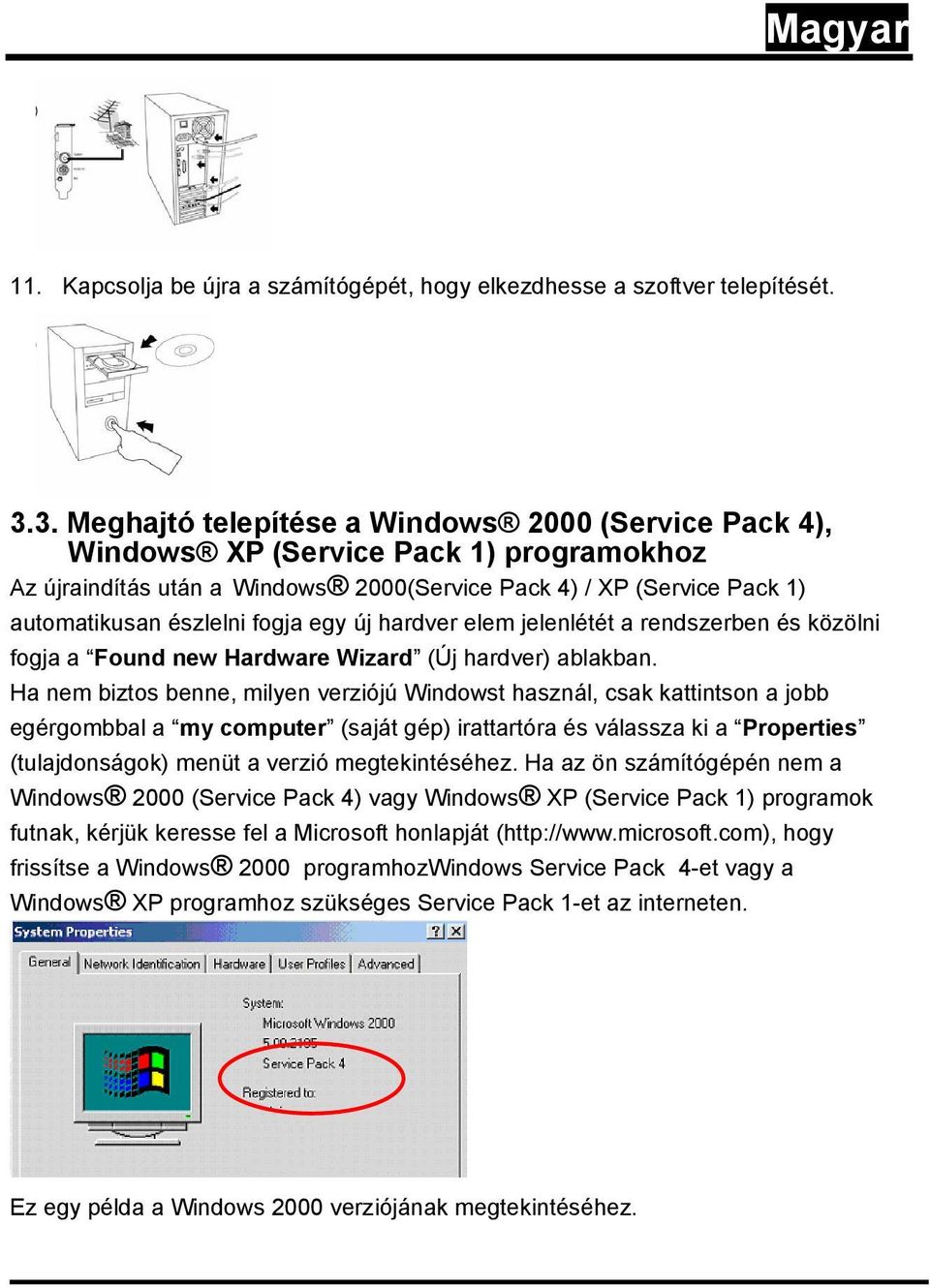

7 11. Kapcsolja be újra a számítógépét, hogy elkezdhesse a szoftver telepítését Meghajtó telepítése a Windows 2000 (Service Pack 4), Windows XP (Service Pack 1) programokhoz Az újraindítás után a Windows 2000(Service Pack 4) / XP (Service Pack 1) automatikusan észlelni fogja egy új hardver elem jelenlétét a rendszerben és közölni fogja a Found new Hardware Wizard (Új hardver) ablakban. Ha nem biztos benne, milyen verziójú Windowst használ, csak kattintson a jobb egérgombbal a my computer (saját gép) irattartóra és válassza ki a Properties (tulajdonságok) menüt a verzió megtekintéséhez. Ha az ön számítógépén nem a Windows 2000 (Service Pack 4) vagy Windows XP (Service Pack 1) programok futnak, kérjük keresse fel a Microsoft honlapját ( hogy frissítse a Windows 2000 programhozwindows Service Pack 4-et vagy a Windows XP programhoz szükséges Service Pack 1-et az interneten. Ez egy példa a Windows 2000 verziójának megtekintéséhez.

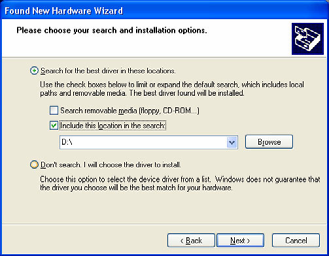

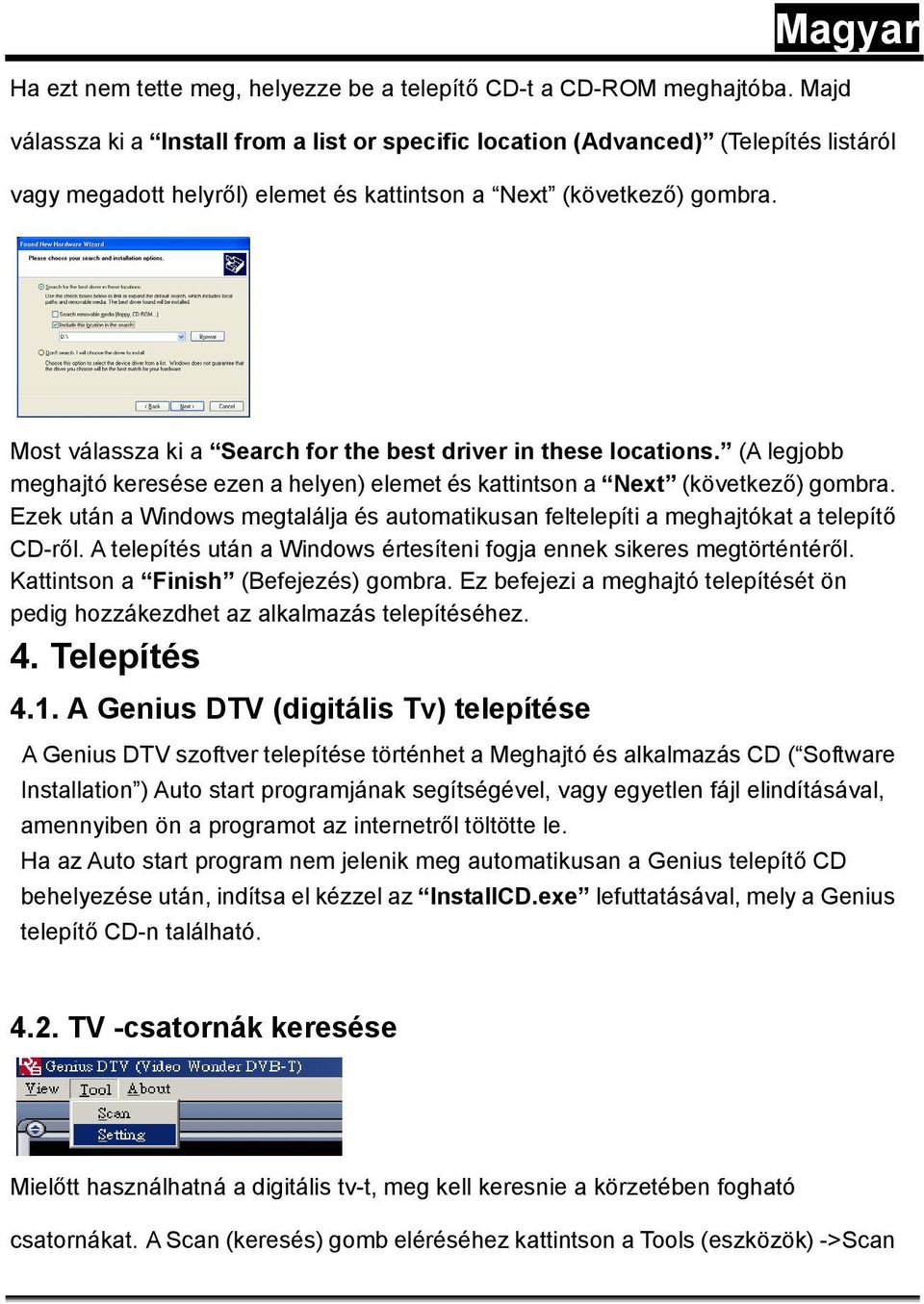

8 Ha ezt nem tette meg, helyezze be a telepítő CD-t a CD-ROM meghajtóba. Majd válassza ki a Install from a list or specific location (Advanced) (Telepítés listáról vagy megadott helyről) elemet és kattintson a Next (következő) gombra. Most válassza ki a Search for the best driver in these locations. (A legjobb meghajtó keresése ezen a helyen) elemet és kattintson a Next (következő) gombra. Ezek után a Windows megtalálja és automatikusan feltelepíti a meghajtókat a telepítő CD-ről. A telepítés után a Windows értesíteni fogja ennek sikeres megtörténtéről. Kattintson a Finish (Befejezés) gombra. Ez befejezi a meghajtó telepítését ön pedig hozzákezdhet az alkalmazás telepítéséhez. 4. Telepítés 4.1. A Genius DTV (digitális Tv) telepítése A Genius DTV szoftver telepítése történhet a Meghajtó és alkalmazás CD ( Software Installation ) Auto start programjának segítségével, vagy egyetlen fájl elindításával, amennyiben ön a programot az internetről töltötte le. Ha az Auto start program nem jelenik meg automatikusan a Genius telepítő CD behelyezése után, indítsa el kézzel az InstallCD.exe lefuttatásával, mely a Genius telepítő CD-n található TV -csatornák keresése Mielőtt használhatná a digitális tv-t, meg kell keresnie a körzetében fogható csatornákat. A Scan (keresés) gomb eléréséhez kattintson a Tools (eszközök) ->Scan

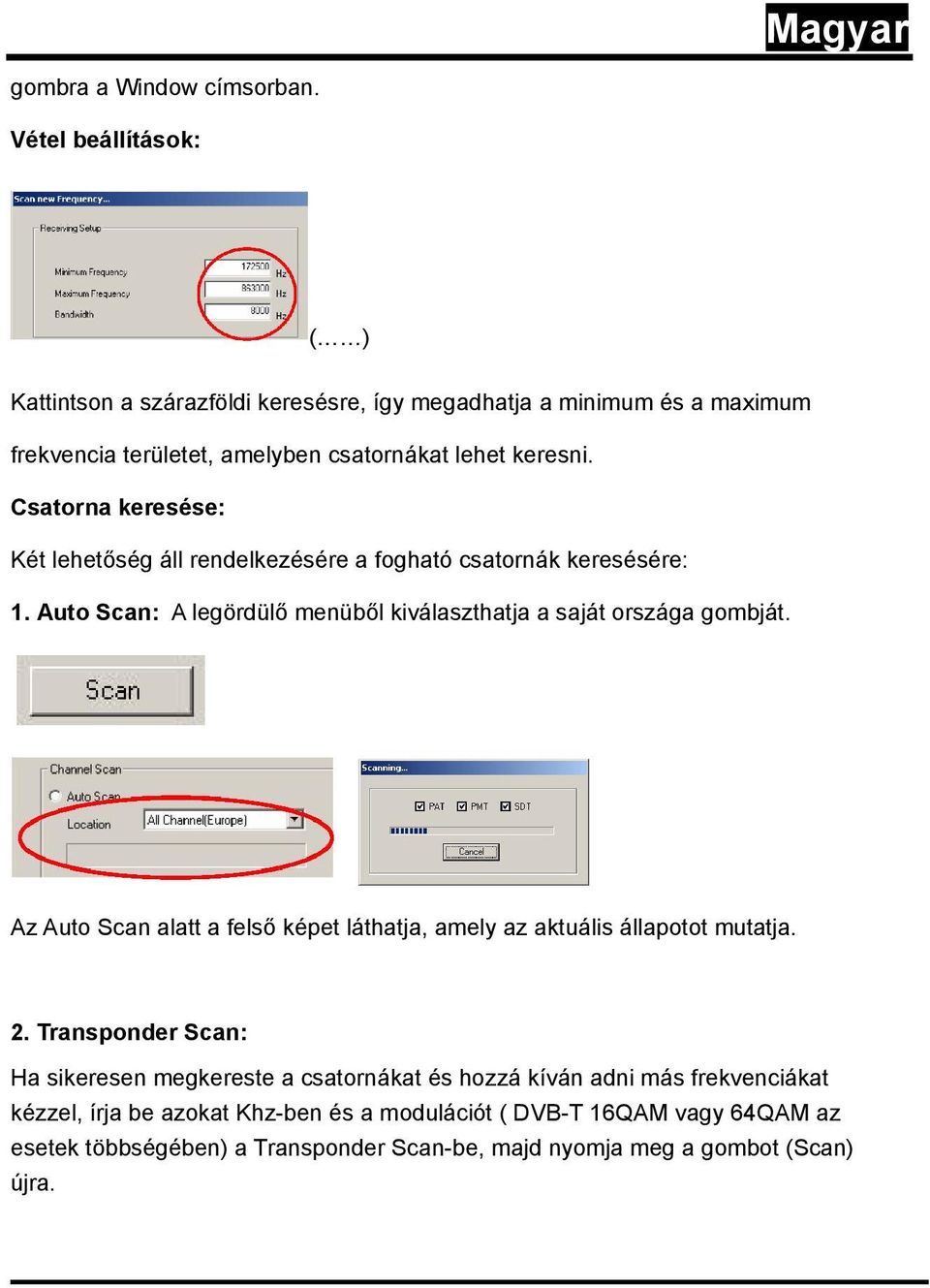

9 gombra a Window címsorban. Vétel beállítások: ( ) Kattintson a szárazföldi keresésre, így megadhatja a minimum és a maximum frekvencia területet, amelyben csatornákat lehet keresni. Csatorna keresése: Két lehetőség áll rendelkezésére a fogható csatornák keresésére: 1. Auto Scan: A legördülő menüből kiválaszthatja a saját országa gombját. Az Auto Scan alatt a felső képet láthatja, amely az aktuális állapotot mutatja. 2. Transponder Scan: Ha sikeresen megkereste a csatornákat és hozzá kíván adni más frekvenciákat kézzel, írja be azokat Khz-ben és a modulációt ( DVB-T 16QAM vagy 64QAM az esetek többségében) a Transponder Scan-be, majd nyomja meg a gombot (Scan) újra.

10

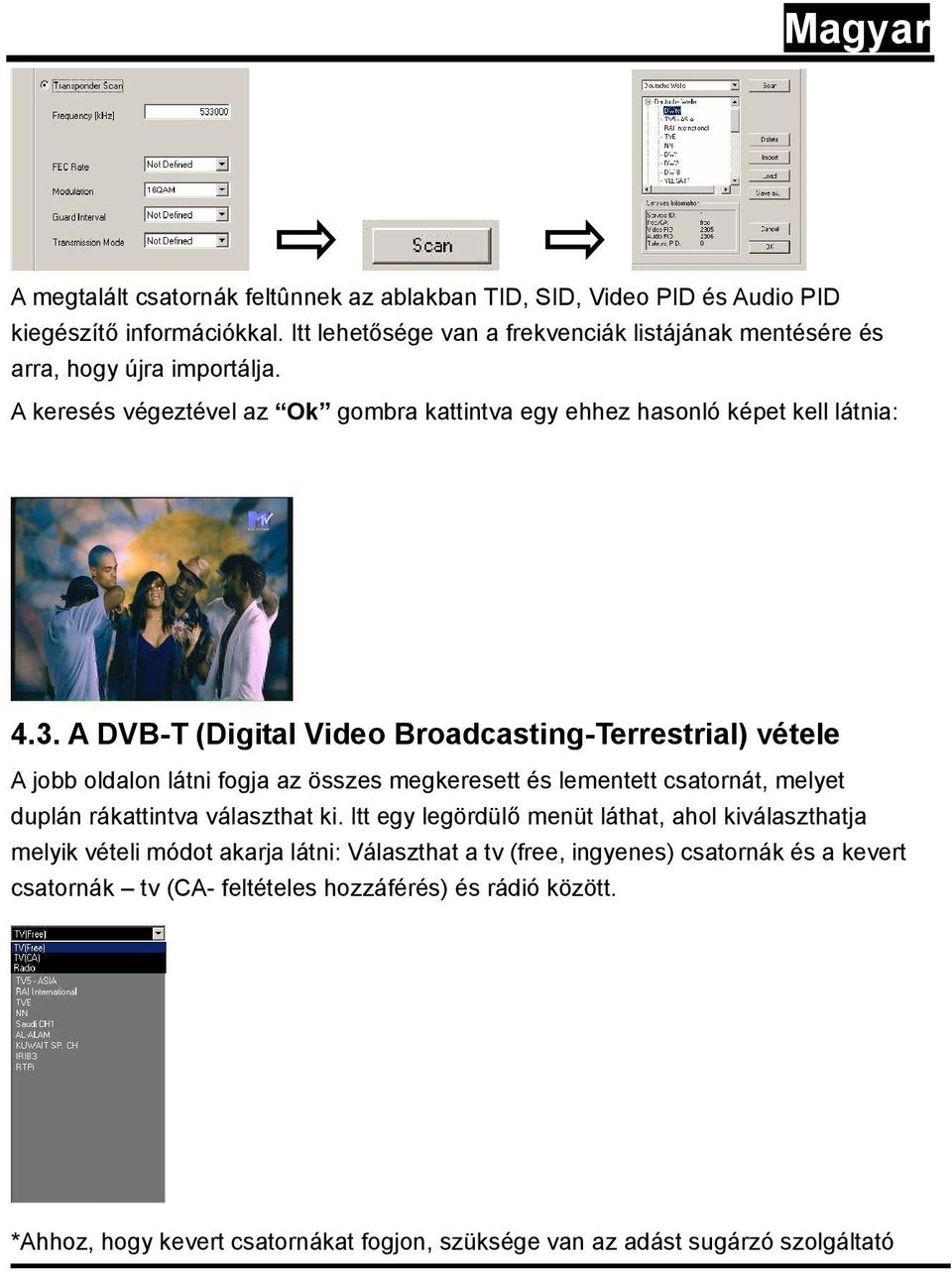

11 A megtalált csatornák feltûnnek az ablakban TID, SID, Video PID és Audio PID kiegészítő információkkal. Itt lehetősége van a frekvenciák listájának mentésére és arra, hogy újra importálja. A keresés végeztével az Ok gombra kattintva egy ehhez hasonló képet kell látnia: 4.3. A DVB-T (Digital Video Broadcasting-Terrestrial) vétele A jobb oldalon látni fogja az összes megkeresett és lementett csatornát, melyet duplán rákattintva választhat ki. Itt egy legördülő menüt láthat, ahol kiválaszthatja melyik vételi módot akarja látni: Választhat a tv (free, ingyenes) csatornák és a kevert csatornák tv (CA- feltételes hozzáférés) és rádió között. *Ahhoz, hogy kevert csatornákat fogjon, szüksége van az adást sugárzó szolgáltató

12 beleegyezésére A forrás kiválasztása Az ön Video Wonder DVB-T kártyája nem csupán digitális jelek fogására van korlátozva, átválthat egy másik, analóg forrásra is. Magyar A bal oldalon találni fog egy gombot egy nyíllal, amely balra mutat. Ennek a gombnak a megnyomásával egy, a más videoforrások elérésére szolgáló oldalmenü jelenik meg. Választhat AV in; S-Video; DVB; PIP; Scan; Play; Swap között Egy külső eszközre kapcsol át, mely csatlakoztatva van az AV-In bemenethez (sárga). néz. Egy külső eszközre kapcsol át, mely csatlakoztatva van az S-Video bemenethez. A Digital Terrestrial Tv re (földi sugárzású digitális tv) (alapértelmezett) Egy második analóg forrásra kapcsol át, miközben földi sugárzású digitális tv-t A Scan beállításokat lehet elérni. A felvett fájlok visszajátszásához. Cseréli a képet a főablak és a második ablak között (PIP módban). 5. Beállítások A Beállítások menü eléréséhez kattintson a Tools (eszközök) ->Scan gombra a Window címsorban. A forrás függvényében számos lehetősége van a beállítások testreszabására. 5.1 DVB mód

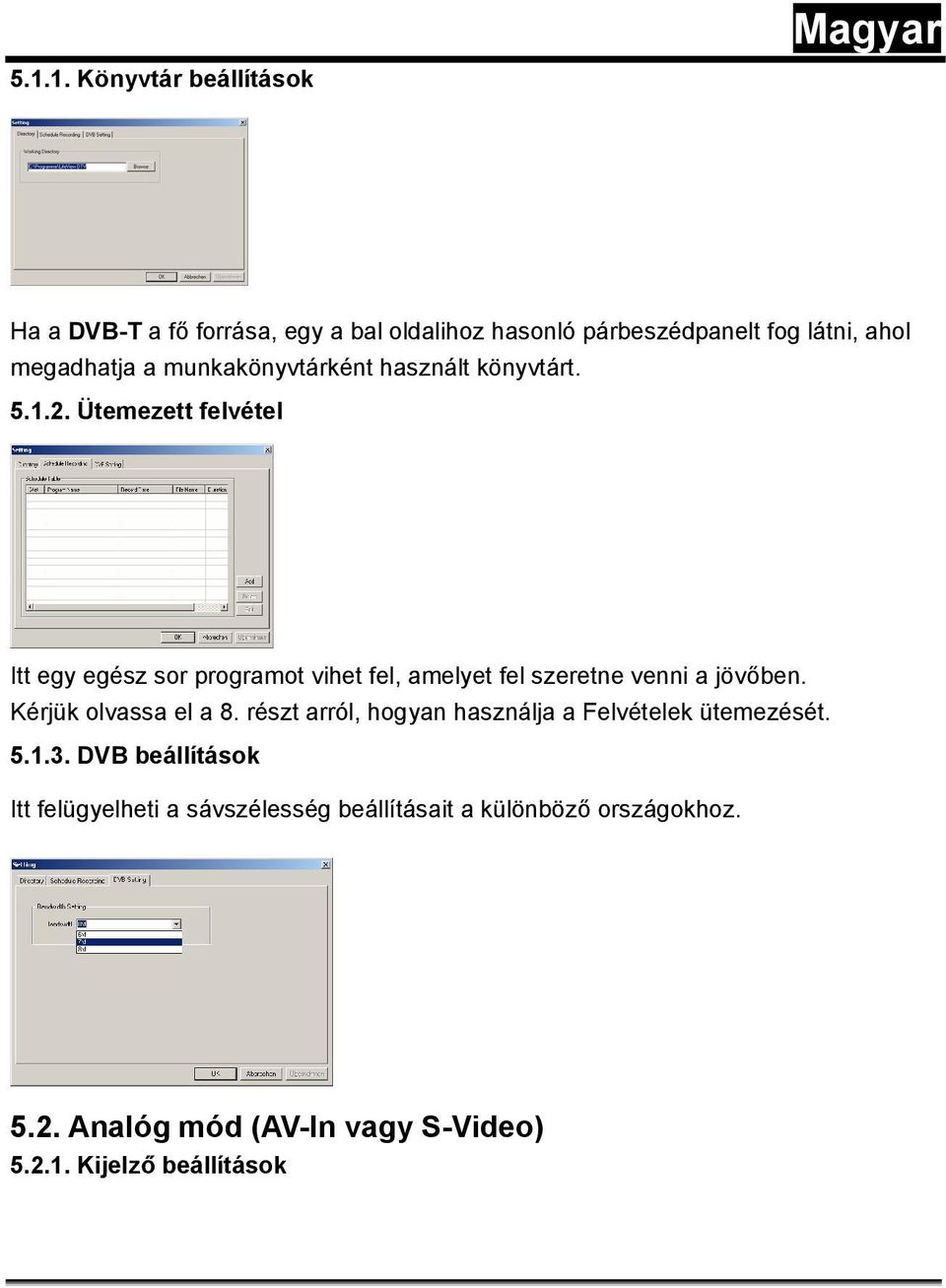

13 Könyvtár beállítások Magyar Ha a DVB-T a fő forrása, egy a bal oldalihoz hasonló párbeszédpanelt fog látni, ahol megadhatja a munkakönyvtárként használt könyvtárt Ütemezett felvétel Itt egy egész sor programot vihet fel, amelyet fel szeretne venni a jövőben. Kérjük olvassa el a 8. részt arról, hogyan használja a Felvételek ütemezését DVB beállítások Itt felügyelheti a sávszélesség beállításait a különböző országokhoz Analóg mód (AV-In vagy S-Video) Kijelző beállítások

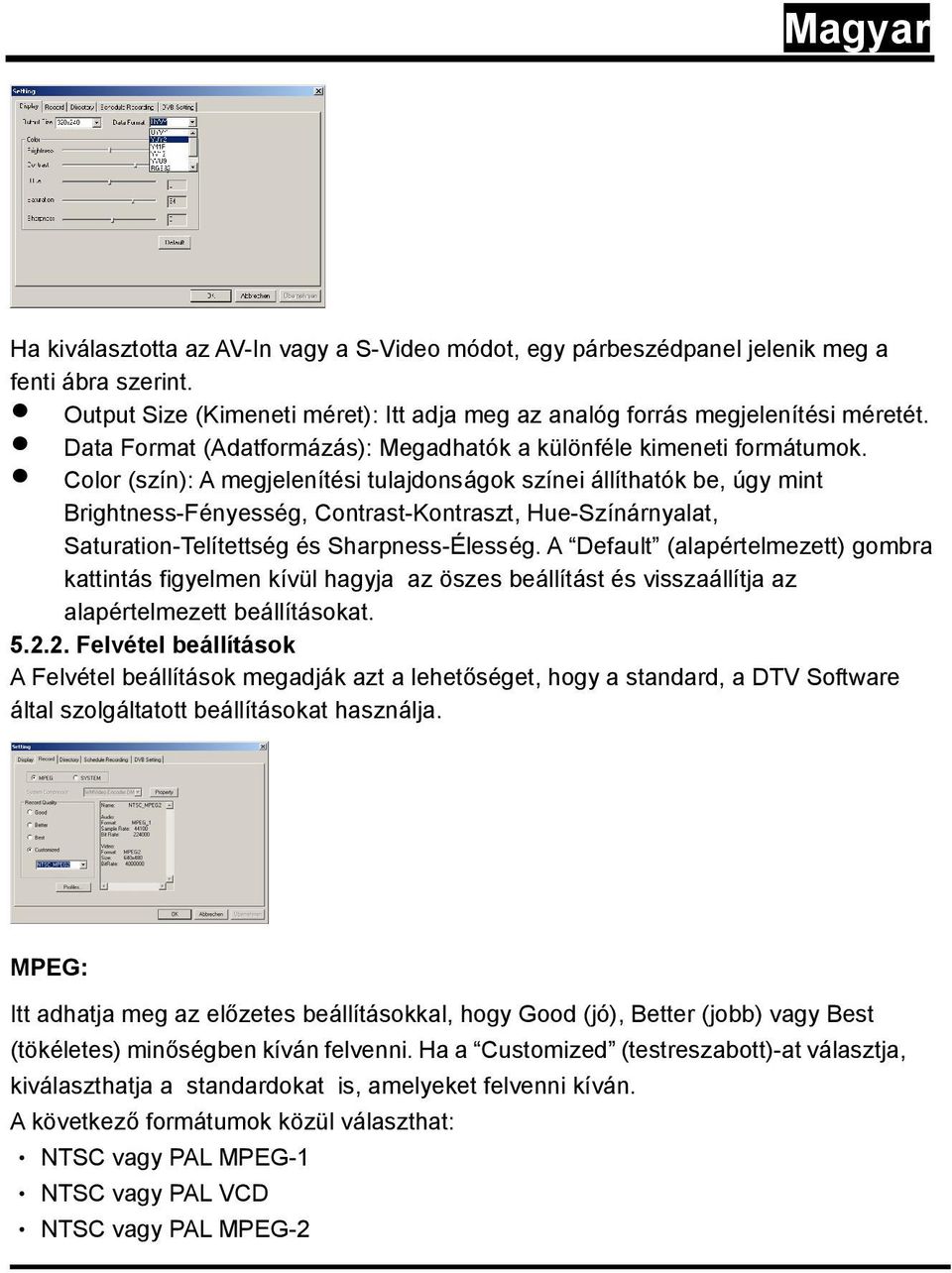

14 Ha kiválasztotta az AV-In vagy a S-Video módot, egy párbeszédpanel jelenik meg a fenti ábra szerint. Output Size (Kimeneti méret): Itt adja meg az analóg forrás megjelenítési méretét. Data Format (Adatformázás): Megadhatók a különféle kimeneti formátumok. Color (szín): A megjelenítési tulajdonságok színei állíthatók be, úgy mint Brightness-Fényesség, Contrast-Kontraszt, Hue-Színárnyalat, Saturation-Telítettség és Sharpness-Élesség. A Default (alapértelmezett) gombra kattintás figyelmen kívül hagyja az öszes beállítást és visszaállítja az alapértelmezett beállításokat Felvétel beállítások A Felvétel beállítások megadják azt a lehetőséget, hogy a standard, a DTV Software által szolgáltatott beállításokat használja. MPEG: Itt adhatja meg az előzetes beállításokkal, hogy Good (jó), Better (jobb) vagy Best (tökéletes) minőségben kíván felvenni. Ha a Customized (testreszabott)-at választja, kiválaszthatja a standardokat is, amelyeket felvenni kíván. A következő formátumok közül választhat: NTSC vagy PAL MPEG-1 NTSC vagy PAL VCD NTSC vagy PAL MPEG-2

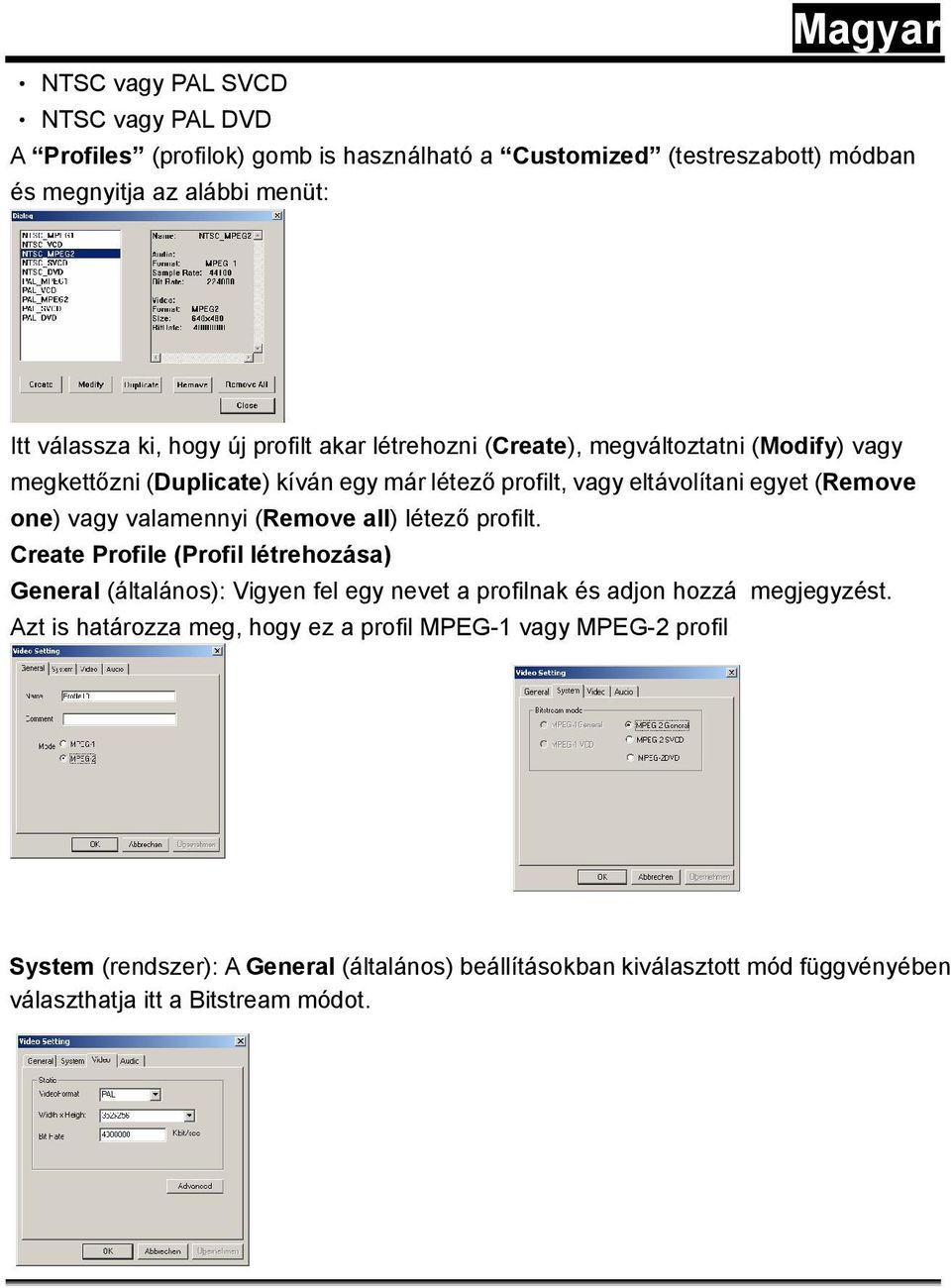

15 NTSC vagy PAL SVCD NTSC vagy PAL DVD A Profiles (profilok) gomb is használható a Customized (testreszabott) módban és megnyitja az alábbi menüt: Itt válassza ki, hogy új profilt akar létrehozni (Create), megváltoztatni (Modify) vagy megkettőzni (Duplicate) kíván egy már létező profilt, vagy eltávolítani egyet (Remove one) vagy valamennyi (Remove all) létező profilt. Create Profile (Profil létrehozása) General (általános): Vigyen fel egy nevet a profilnak és adjon hozzá megjegyzést. Azt is határozza meg, hogy ez a profil MPEG-1 vagy MPEG-2 profil System (rendszer): A General (általános) beállításokban kiválasztott mód függvényében választhatja itt a Bitstream módot.

16 Video: Válassza ki a Video Standardot, a felbontást és a Bitrate-et. Ha az Advanced (haladó) beállítást választja egy másik ablak jelenik meg, ahol kiválaszthatja a Frame rate-et (a képmező értékét), az Encoder szintjét és azt is, hogy a felvétel Inverted (fordított), Deinterlaced (nem egybefûzött) és/vagy Off Line legyen. System Könyvtár beállítások Kiválasztható a munkakönyvtárként használt Irattartó Ütemezett felvétel

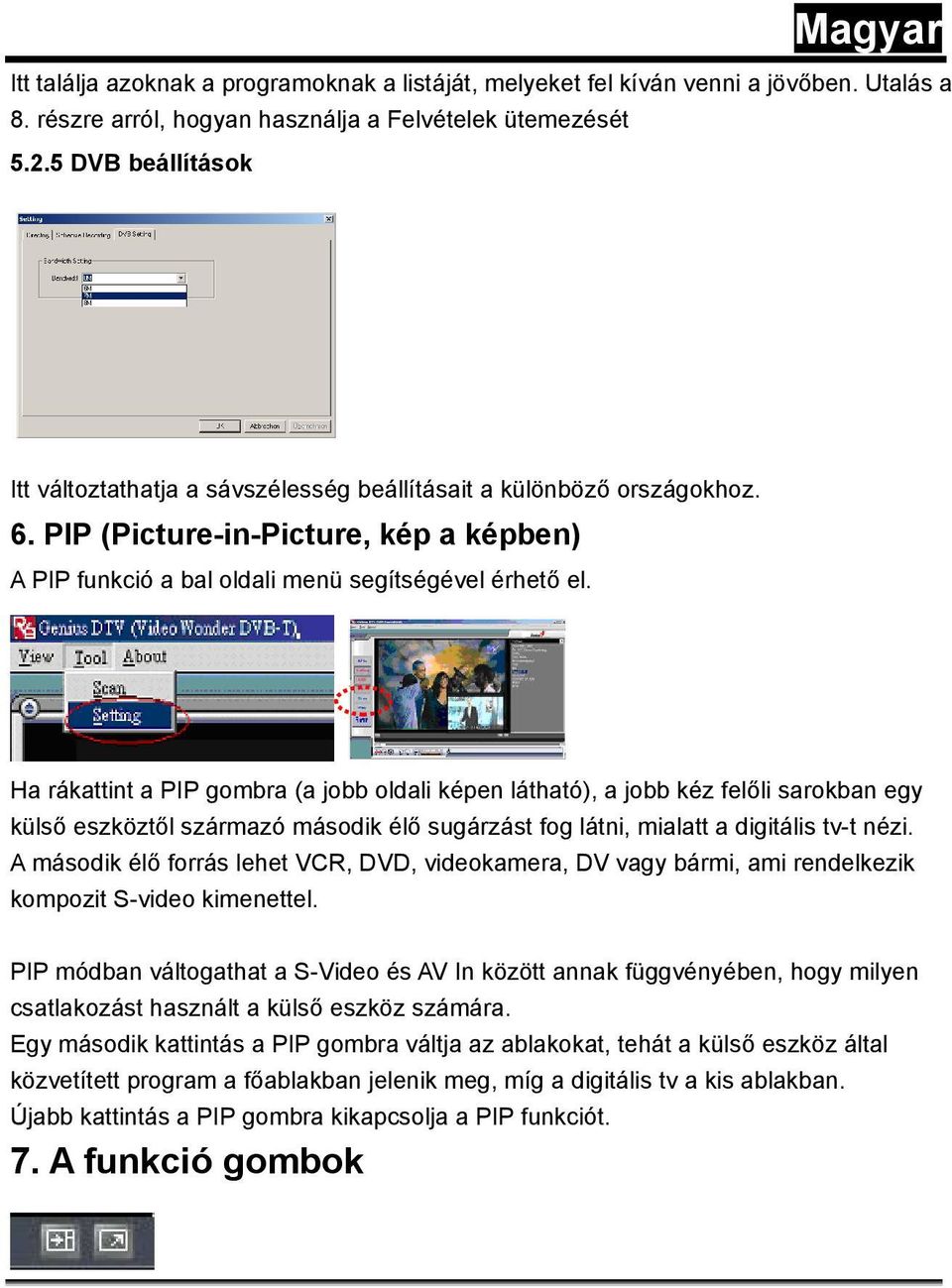

17 Itt találja azoknak a programoknak a listáját, melyeket fel kíván venni a jövőben. Utalás a 8. részre arról, hogyan használja a Felvételek ütemezését DVB beállítások Itt változtathatja a sávszélesség beállításait a különböző országokhoz. 6. PIP (Picture-in-Picture, kép a képben) A PIP funkció a bal oldali menü segítségével érhető el. Ha rákattint a PIP gombra (a jobb oldali képen látható), a jobb kéz felőli sarokban egy külső eszköztől származó második élő sugárzást fog látni, mialatt a digitális tv-t nézi. A második élő forrás lehet VCR, DVD, videokamera, DV vagy bármi, ami rendelkezik kompozit S-video kimenettel. PIP módban váltogathat a S-Video és AV In között annak függvényében, hogy milyen csatlakozást használt a külső eszköz számára. Egy második kattintás a PIP gombra váltja az ablakokat, tehát a külső eszköz által közvetített program a főablakban jelenik meg, míg a digitális tv a kis ablakban. Újabb kattintás a PIP gombra kikapcsolja a PIP funkciót. 7. A funkció gombok

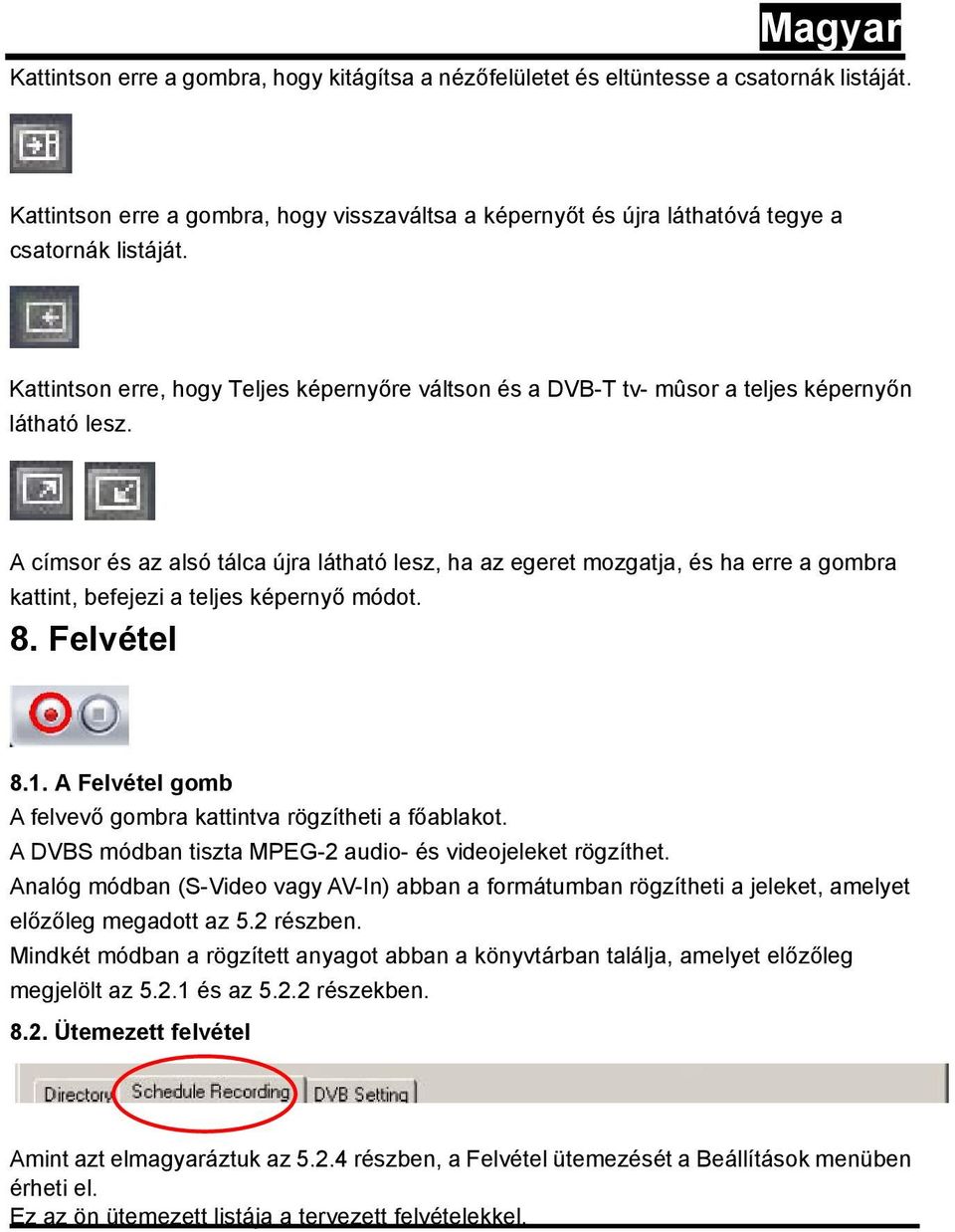

18 Kattintson erre a gombra, hogy kitágítsa a nézőfelületet és eltüntesse a csatornák listáját. Kattintson erre a gombra, hogy visszaváltsa a képernyőt és újra láthatóvá tegye a csatornák listáját. Kattintson erre, hogy Teljes képernyőre váltson és a DVB-T tv- mûsor a teljes képernyőn látható lesz. A címsor és az alsó tálca újra látható lesz, ha az egeret mozgatja, és ha erre a gombra kattint, befejezi a teljes képernyő módot. 8. Felvétel 8.1. A Felvétel gomb A felvevő gombra kattintva rögzítheti a főablakot. A DVBS módban tiszta MPEG-2 audio- és videojeleket rögzíthet. Analóg módban (S-Video vagy AV-In) abban a formátumban rögzítheti a jeleket, amelyet előzőleg megadott az 5.2 részben. Mindkét módban a rögzített anyagot abban a könyvtárban találja, amelyet előzőleg megjelölt az és az részekben Ütemezett felvétel Amint azt elmagyaráztuk az részben, a Felvétel ütemezését a Beállítások menüben érheti el. Ez az ön ütemezett listája a tervezett felvételekkel.

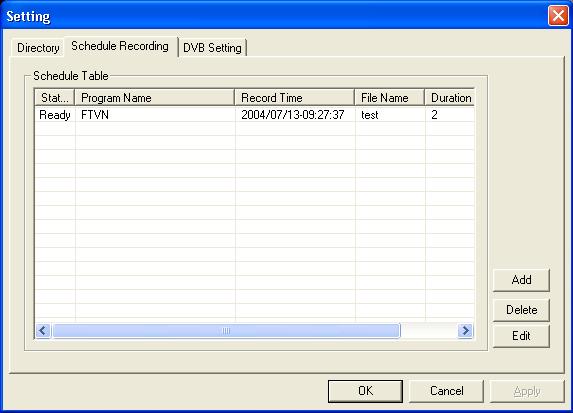

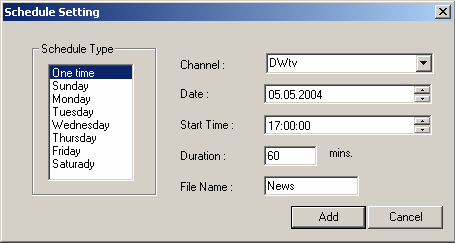

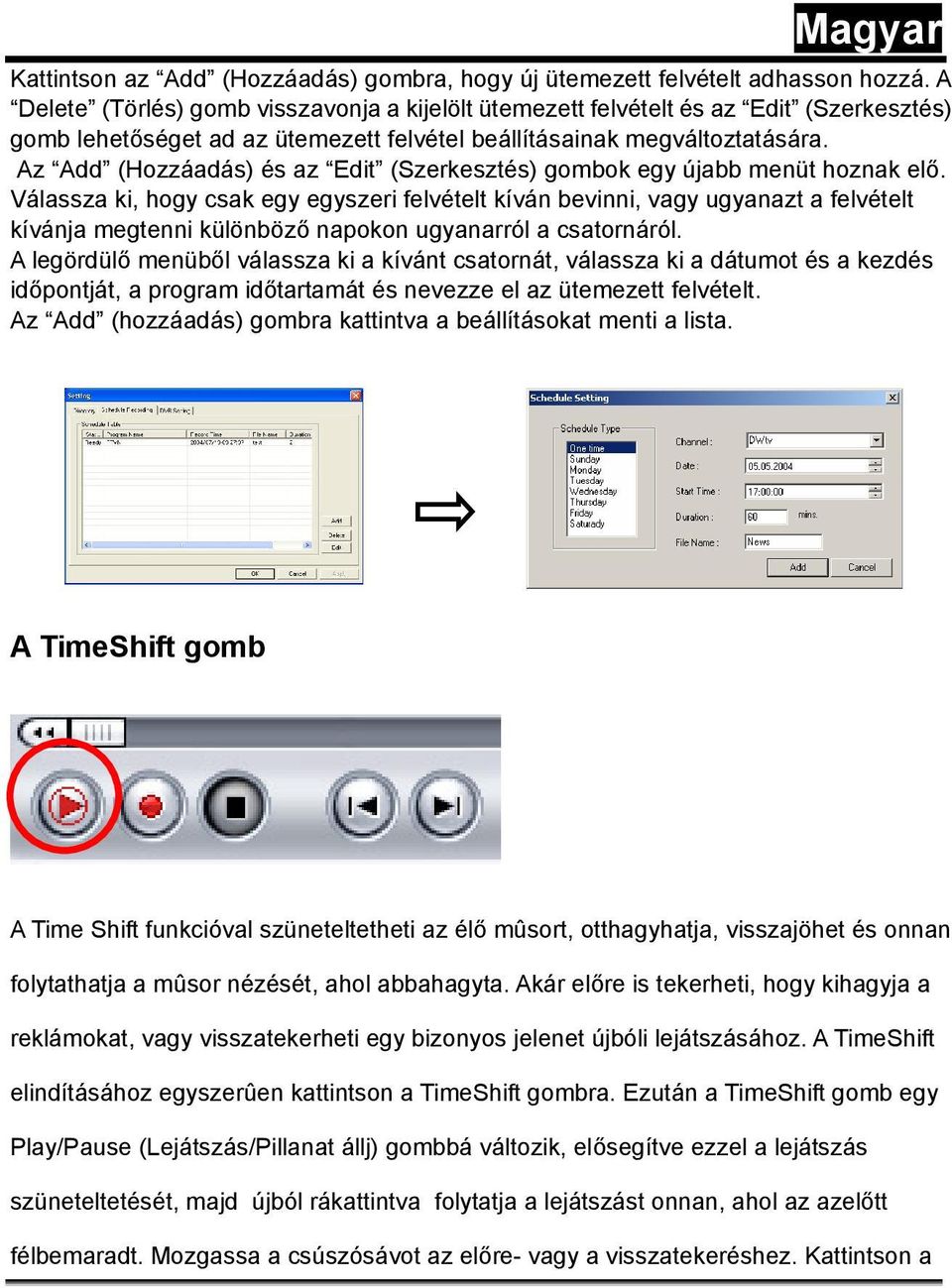

19 Kattintson az Add (Hozzáadás) gombra, hogy új ütemezett felvételt adhasson hozzá. A Delete (Törlés) gomb visszavonja a kijelölt ütemezett felvételt és az Edit (Szerkesztés) gomb lehetőséget ad az ütemezett felvétel beállításainak megváltoztatására. Az Add (Hozzáadás) és az Edit (Szerkesztés) gombok egy újabb menüt hoznak elő. Válassza ki, hogy csak egy egyszeri felvételt kíván bevinni, vagy ugyanazt a felvételt kívánja megtenni különböző napokon ugyanarról a csatornáról. A legördülő menüből válassza ki a kívánt csatornát, válassza ki a dátumot és a kezdés időpontját, a program időtartamát és nevezze el az ütemezett felvételt. Az Add (hozzáadás) gombra kattintva a beállításokat menti a lista. A TimeShift gomb A Time Shift funkcióval szüneteltetheti az élő mûsort, otthagyhatja, visszajöhet és onnan folytathatja a mûsor nézését, ahol abbahagyta. Akár előre is tekerheti, hogy kihagyja a reklámokat, vagy visszatekerheti egy bizonyos jelenet újbóli lejátszásához. A TimeShift elindításához egyszerûen kattintson a TimeShift gombra. Ezután a TimeShift gomb egy Play/Pause (Lejátszás/Pillanat állj) gombbá változik, elősegítve ezzel a lejátszás szüneteltetését, majd újból rákattintva folytatja a lejátszást onnan, ahol az azelőtt félbemaradt. Mozgassa a csúszósávot az előre- vagy a visszatekeréshez. Kattintson a

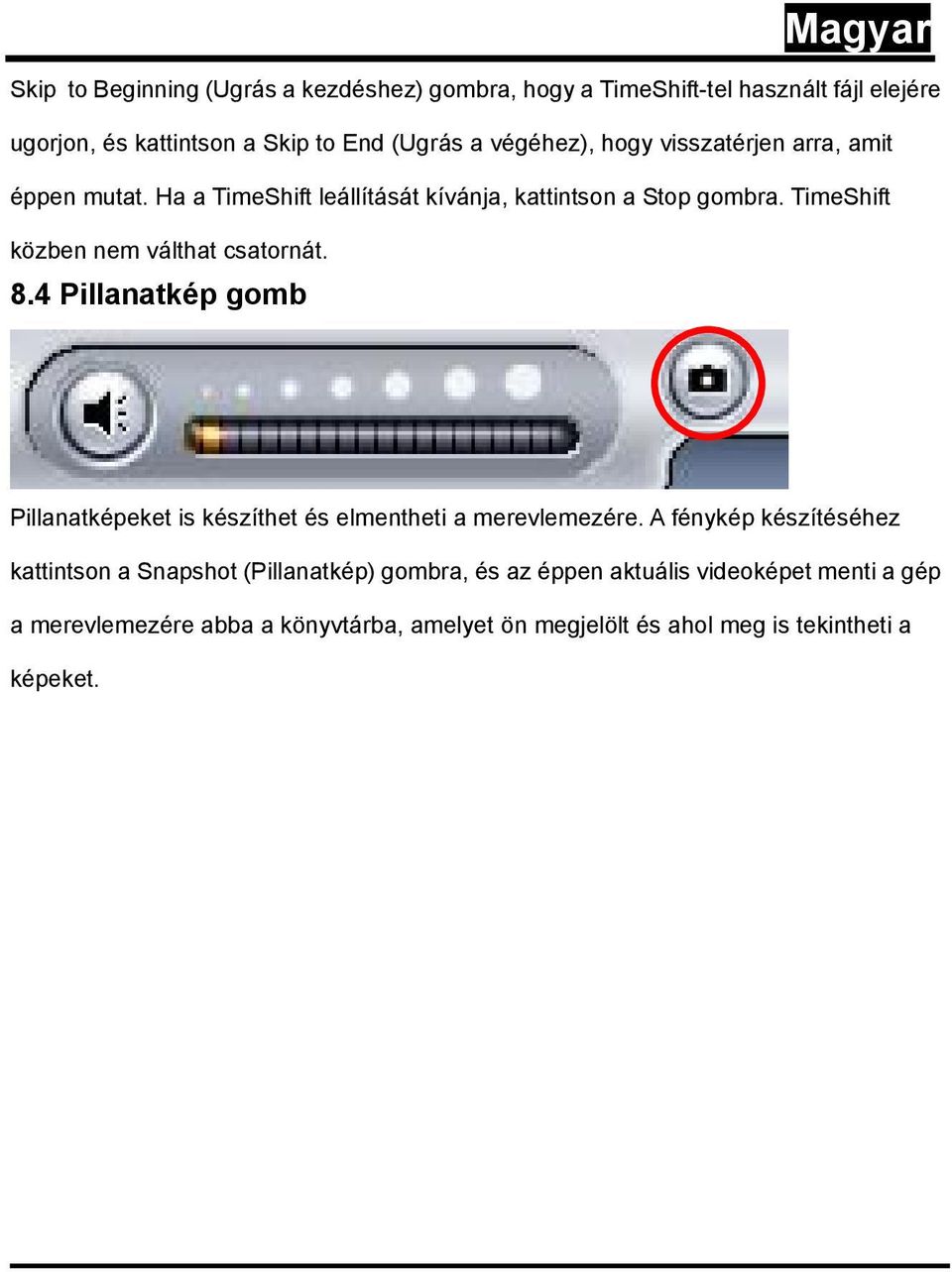

20 Skip to Beginning (Ugrás a kezdéshez) gombra, hogy a TimeShift-tel használt fájl elejére ugorjon, és kattintson a Skip to End (Ugrás a végéhez), hogy visszatérjen arra, amit éppen mutat. Ha a TimeShift leállítását kívánja, kattintson a Stop gombra. TimeShift közben nem válthat csatornát. 8.4 Pillanatkép gomb Pillanatképeket is készíthet és elmentheti a merevlemezére. A fénykép készítéséhez kattintson a Snapshot (Pillanatkép) gombra, és az éppen aktuális videoképet menti a gép a merevlemezére abba a könyvtárba, amelyet ön megjelölt és ahol meg is tekintheti a képeket.
