Felhasználói kézikönyv

Átírás

1 Felhasználói kézikönyv Cpyright Dataflex Hungary Kft.

2 Tartalmjegyzék 1 Tartalmjegyzék 1 Tartalmjegyzék A képernyő felépítése Főmenü Alaptérképek Rendezési terv Közmű térkép Navigáció Eszközök Navigáció a térképen Nagyítás Kicsinyítés Teljes nézet Mzgatás Áttekintő térkép Könyvjelzők Állítsuk be a kívánt nézetet Válasszuk a Navigáció / Könyvjelzők menüpntt Kattintsunk a másdik fülre (Hzzáad) Jelkulcs Nagyító eszköz Tvábbi eszközök Aznsítás Kataszter Aznsítás a Kataszter térképen, dkumentumtár Nymtatás Keresés Keresés utca, házszám szerint Keresés helyrajzi szám szerint Rajzeszközök, mérés Melléklet - Térképek DSM Ortft 2005 és Kataszter Tárgymutató

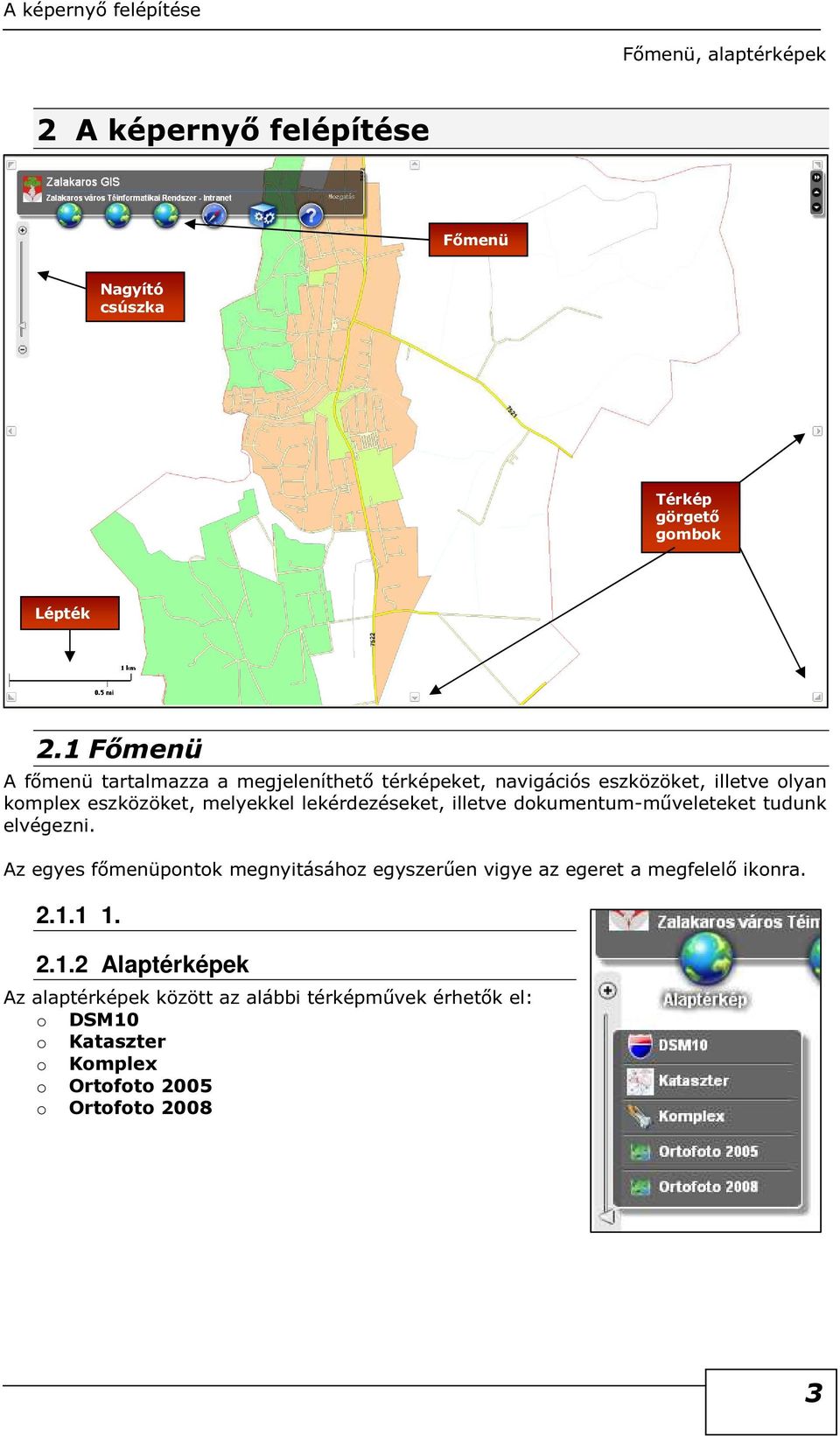

3 A képernyő felépítése Főmenü, alaptérképek 2 A képernyő felépítése Főmenü Nagyító csúszka Térkép görgető gmbk Lépték 2.1 Főmenü A főmenü tartalmazza a megjeleníthető térképeket, navigációs eszközöket, illetve lyan kmplex eszközöket, melyekkel lekérdezéseket, illetve dkumentum-műveleteket tudunk elvégezni. Az egyes főmenüpntk megnyitásáhz egyszerűen vigye az egeret a megfelelő iknra Alaptérképek Az alaptérképek között az alábbi térképművek érhetők el: DSM10 Kataszter Kmplex Ortft 2005 Ortft

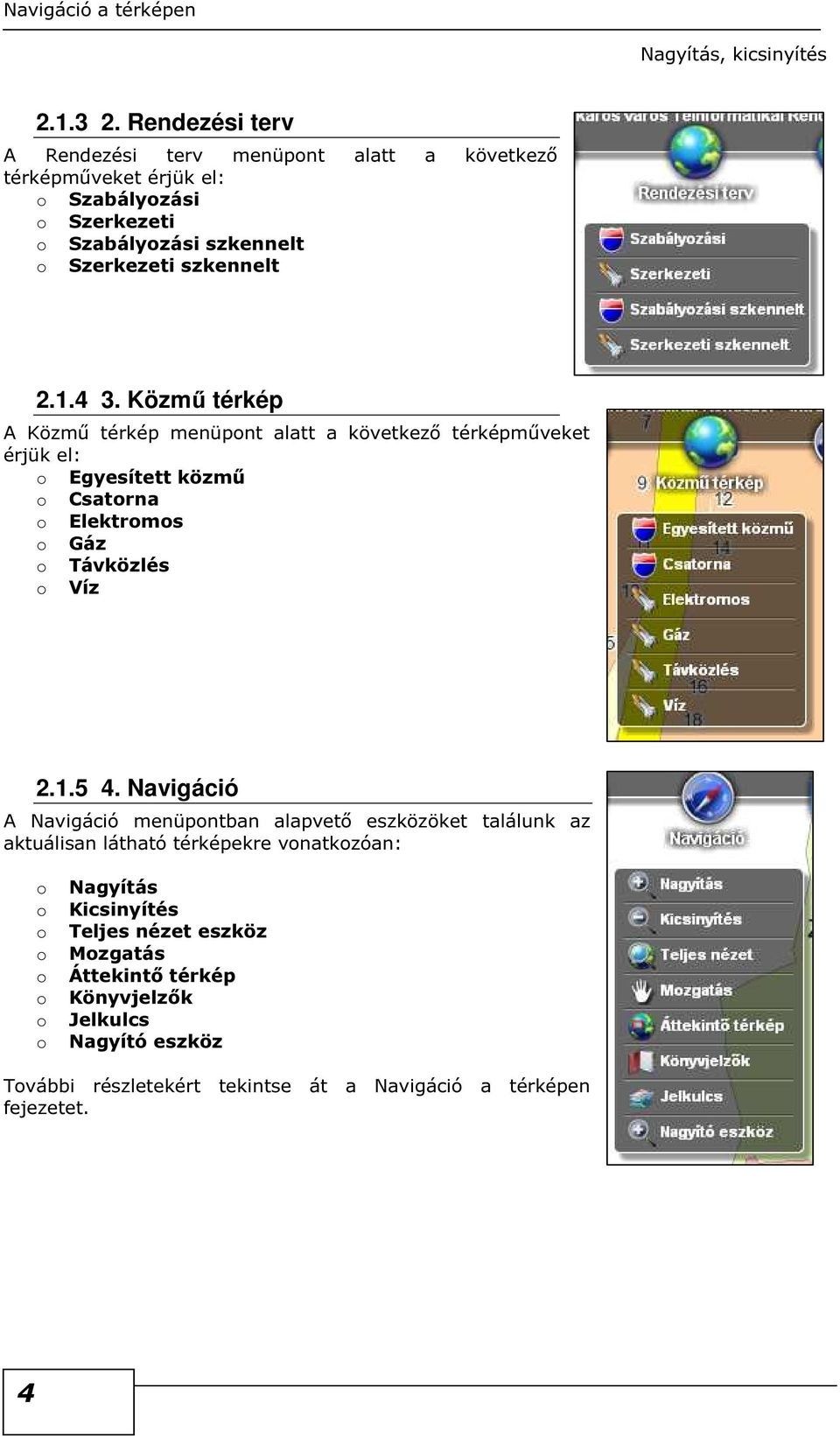

4 Nagyítás, kicsinyítés Rendezési terv A Rendezési terv menüpnt alatt a következő térképműveket érjük el: Szabályzási Szerkezeti Szabályzási szkennelt Szerkezeti szkennelt Közmű térkép A Közmű térkép menüpnt alatt a következő térképműveket érjük el: Egyesített közmű Csatrna Elektrms Gáz Távközlés Víz Navigáció A Navigáció menüpntban alapvető eszközöket találunk az aktuálisan látható térképekre vnatkzóan: Nagyítás Kicsinyítés Teljes nézet eszköz Mzgatás Áttekintő térkép Könyvjelzők Jelkulcs Nagyító eszköz Tvábbi részletekért tekintse át a Navigáció a térképen fejezetet. 4

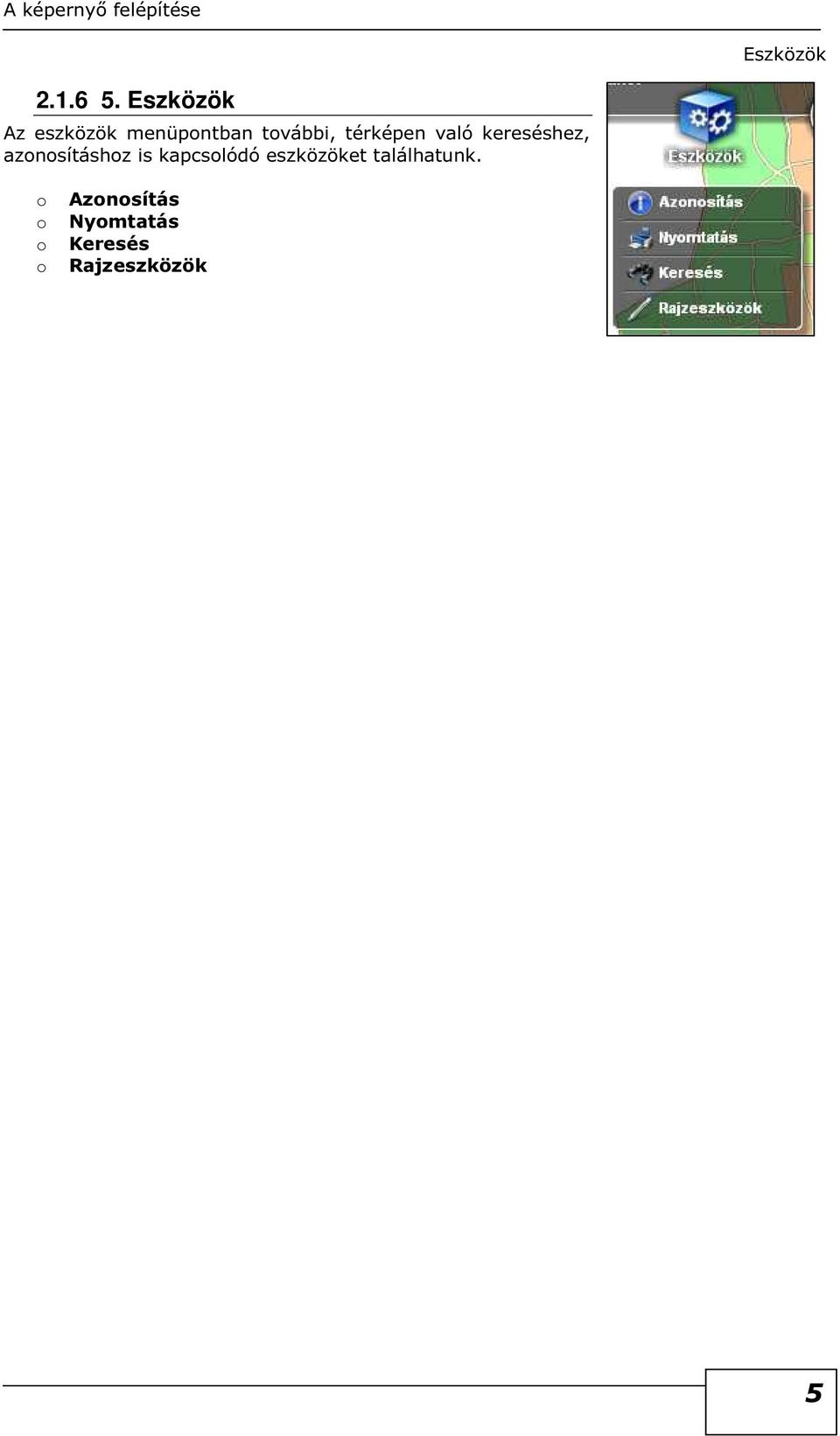

5 A képernyő felépítése Eszközök Eszközök Az eszközök menüpntban tvábbi, térképen való kereséshez, aznsításhz is kapcslódó eszközöket találhatunk. Aznsítás Nymtatás Keresés Rajzeszközök 5

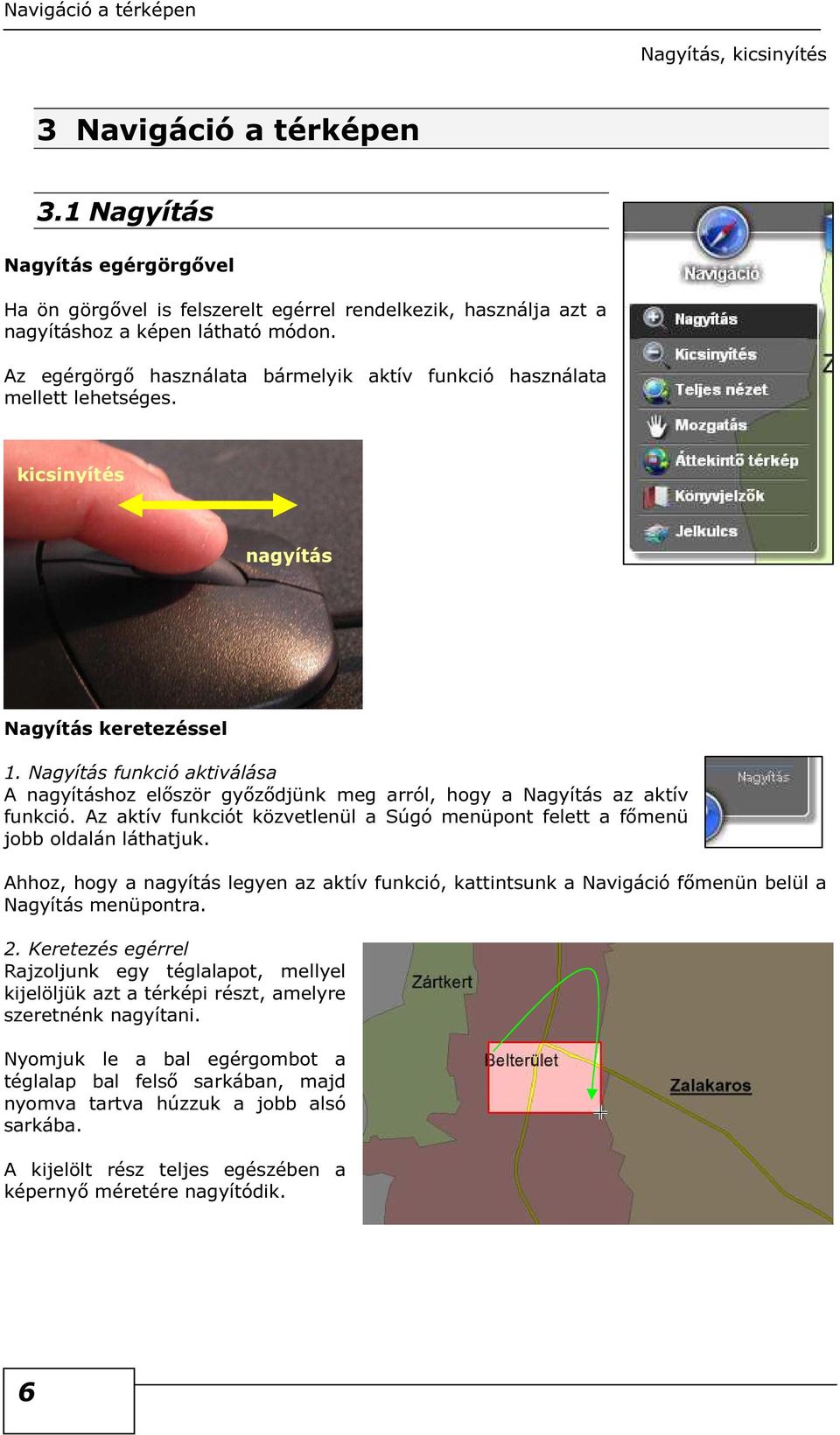

6 Nagyítás, kicsinyítés 3 Navigáció a térképen 3.1 Nagyítás Nagyítás egérgörgővel Ha ön görgővel is felszerelt egérrel rendelkezik, használja azt a nagyításhz a képen látható módn. Az egérgörgő használata bármelyik aktív funkció használata mellett lehetséges. kicsinyítés nagyítás Nagyítás keretezéssel 1. Nagyítás funkció aktiválása A nagyításhz először győződjünk meg arról, hgy a Nagyítás az aktív funkció. Az aktív funkciót közvetlenül a Súgó menüpnt felett a főmenü jbb ldalán láthatjuk. Ahhz, hgy a nagyítás legyen az aktív funkció, kattintsunk a Navigáció főmenün belül a Nagyítás menüpntra. 2. Keretezés egérrel Rajzljunk egy téglalapt, mellyel kijelöljük azt a térképi részt, amelyre szeretnénk nagyítani. Nymjuk le a bal egérgmbt a téglalap bal felső sarkában, majd nymva tartva húzzuk a jbb alsó sarkába. A kijelölt rész teljes egészében a képernyő méretére nagyítódik. 6

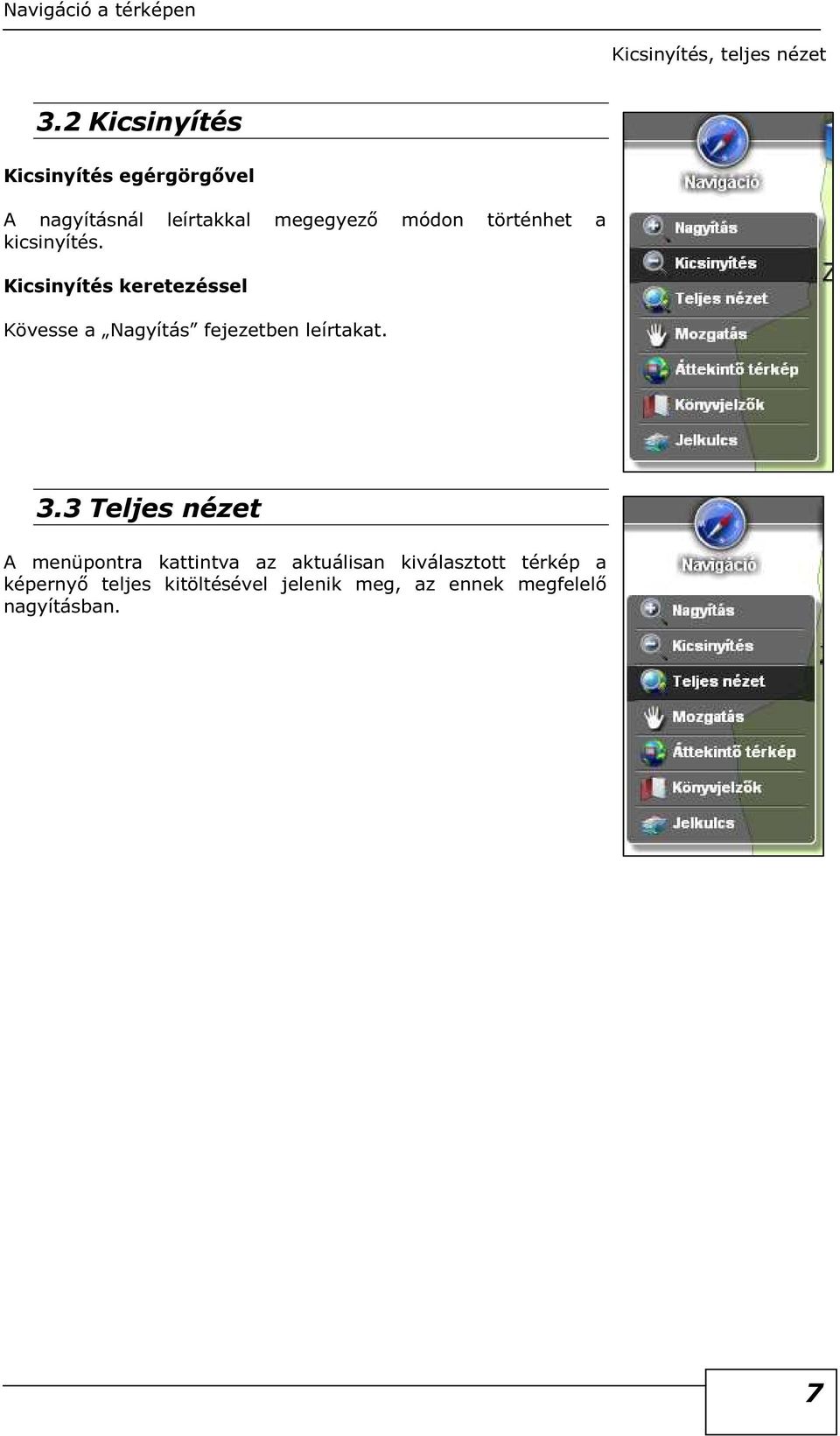

7 Kicsinyítés, teljes nézet 3.2 Kicsinyítés Kicsinyítés egérgörgővel A nagyításnál leírtakkal megegyező módn történhet a kicsinyítés. Kicsinyítés keretezéssel Kövesse a Nagyítás fejezetben leírtakat. 3.3 Teljes nézet A menüpntra kattintva az aktuálisan kiválaszttt térkép a képernyő teljes kitöltésével jelenik meg, az ennek megfelelő nagyításban. 7

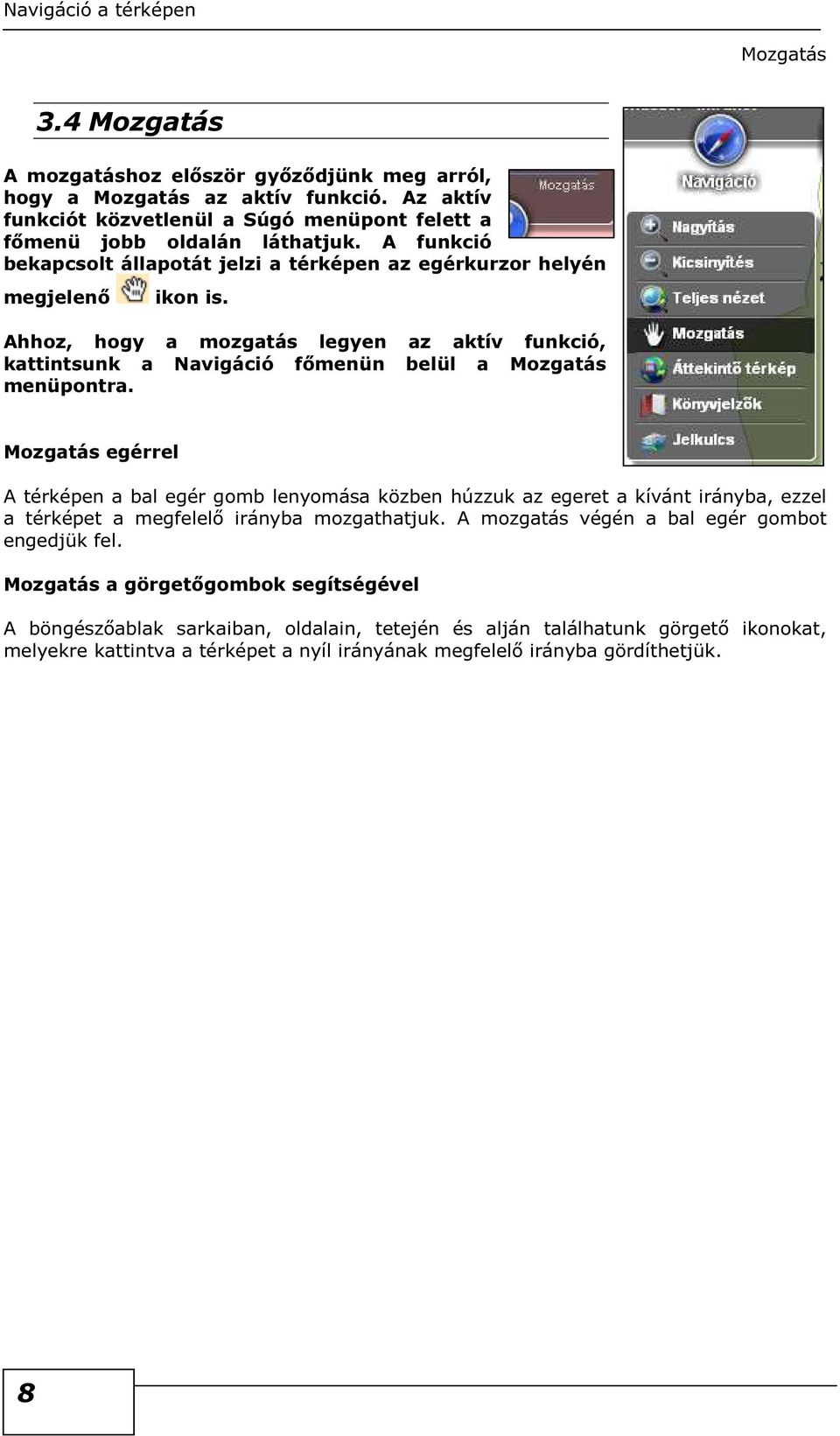

8 Mzgatás 3.4 Mzgatás A mzgatáshz először győződjünk meg arról, hgy a Mzgatás az aktív funkció. Az aktív funkciót közvetlenül a Súgó menüpnt felett a főmenü jbb ldalán láthatjuk. A funkció bekapcslt állaptát jelzi a térképen az egérkurzr helyén megjelenő ikn is. Ahhz, hgy a mzgatás legyen az aktív funkció, kattintsunk a Navigáció főmenün belül a Mzgatás menüpntra. Mzgatás egérrel A térképen a bal egér gmb lenymása közben húzzuk az egeret a kívánt irányba, ezzel a térképet a megfelelő irányba mzgathatjuk. A mzgatás végén a bal egér gmbt engedjük fel. Mzgatás a görgetőgmbk segítségével A böngészőablak sarkaiban, ldalain, tetején és alján találhatunk görgető iknkat, melyekre kattintva a térképet a nyíl irányának megfelelő irányba gördíthetjük. 8

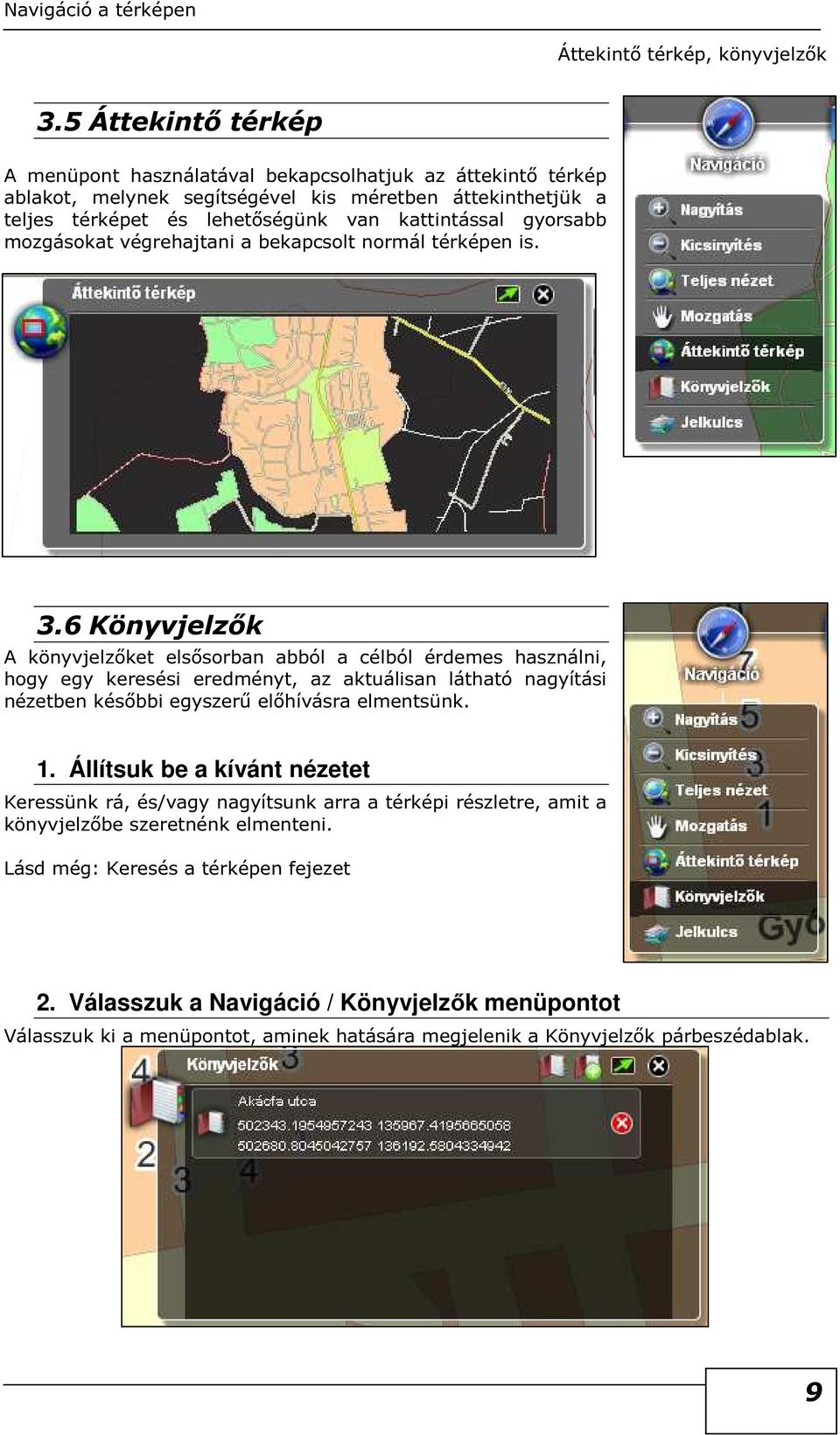

9 Áttekintő térkép, könyvjelzők 3.5 Áttekintő térkép A menüpnt használatával bekapcslhatjuk az áttekintő térkép ablakt, melynek segítségével kis méretben áttekinthetjük a teljes térképet és lehetőségünk van kattintással gyrsabb mzgáskat végrehajtani a bekapcslt nrmál térképen is. 3.6 Könyvjelzők A könyvjelzőket elsősrban abból a célból érdemes használni, hgy egy keresési eredményt, az aktuálisan látható nagyítási nézetben későbbi egyszerű előhívásra elmentsünk. 1. Állítsuk be a kívánt nézetet Keressünk rá, és/vagy nagyítsunk arra a térképi részletre, amit a könyvjelzőbe szeretnénk elmenteni. Lásd még: Keresés a térképen fejezet 2. Válasszuk a Navigáció / Könyvjelzők menüpntt Válasszuk ki a menüpntt, aminek hatására megjelenik a Könyvjelzők párbeszédablak. 9

10 A megjelenő ablakban láthatjuk a már felvett könyvjelzőket. Könyvjelzők, jelkulcs 3. Kattintsunk a másdik fülre (Hzzáad) A párbeszédablakban adjunk egy elnevezést a könyvjelzőhöz, aminek segítségével később könnyedén megtalálhatjuk a jelzést. Ha később szeretnénk egy könyvjelzőt előhívni, csak kattintsunk a Navigáció/Könyvjelzők menüpntra, majd kattintsunk a kívánt könyvjelzőre. 3.7 Jelkulcs Az eszköz segítségével áttekintheti az aktuálisan látható térképen használt egyes rétegek jelkulcsait. A jelkulcs ablak autmatikusan frissül: Térkép váltáskr Nagyítás módsításakr 10

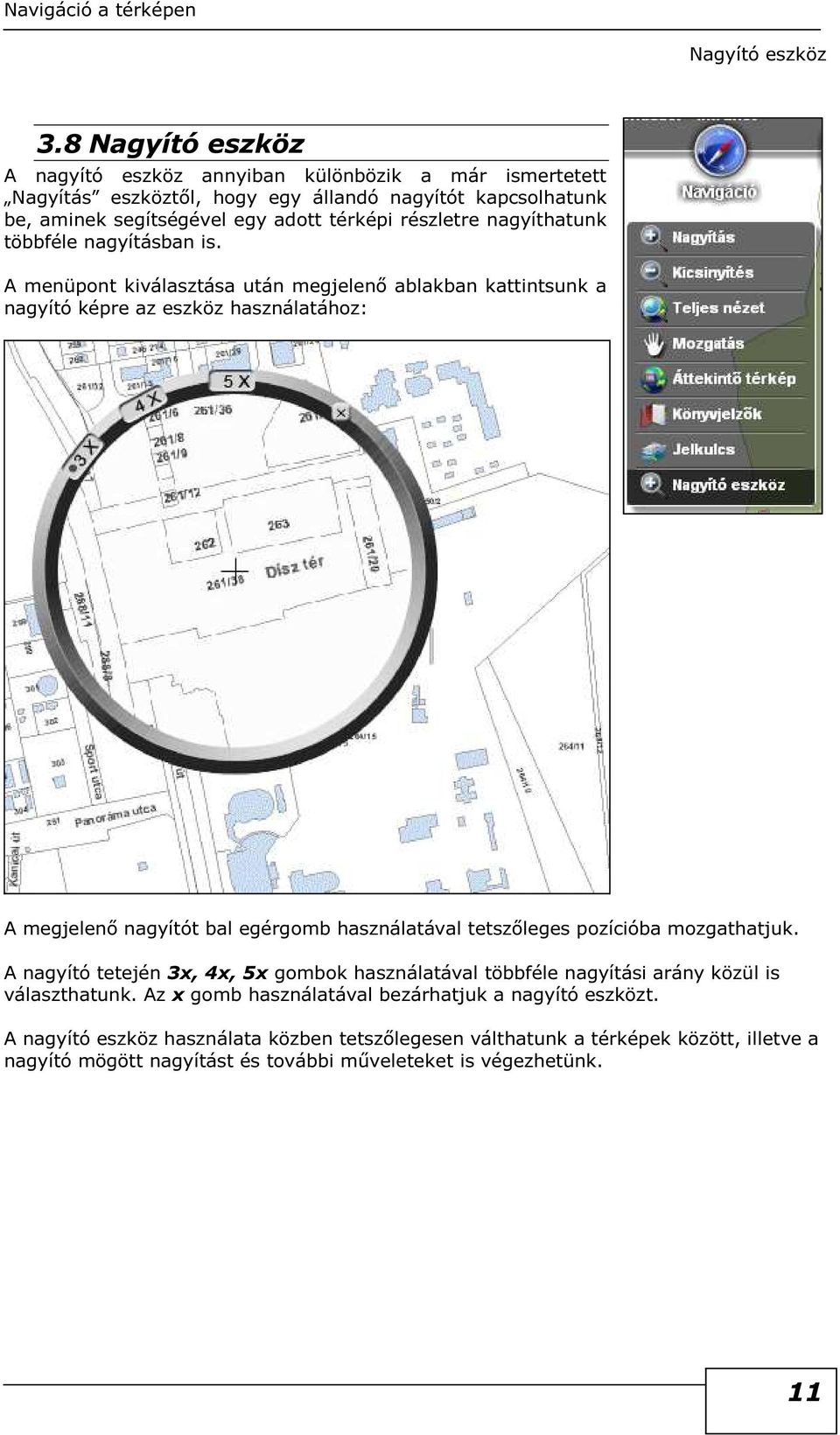

11 Nagyító eszköz 3.8 Nagyító eszköz A nagyító eszköz annyiban különbözik a már ismertetett Nagyítás eszköztől, hgy egy állandó nagyítót kapcslhatunk be, aminek segítségével egy adtt térképi részletre nagyíthatunk többféle nagyításban is. A menüpnt kiválasztása után megjelenő ablakban kattintsunk a nagyító képre az eszköz használatáhz: A megjelenő nagyítót bal egérgmb használatával tetszőleges pzícióba mzgathatjuk. A nagyító tetején 3x, 4x, 5x gmbk használatával többféle nagyítási arány közül is választhatunk. Az x gmb használatával bezárhatjuk a nagyító eszközt. A nagyító eszköz használata közben tetszőlegesen válthatunk a térképek között, illetve a nagyító mögött nagyítást és tvábbi műveleteket is végezhetünk. 11

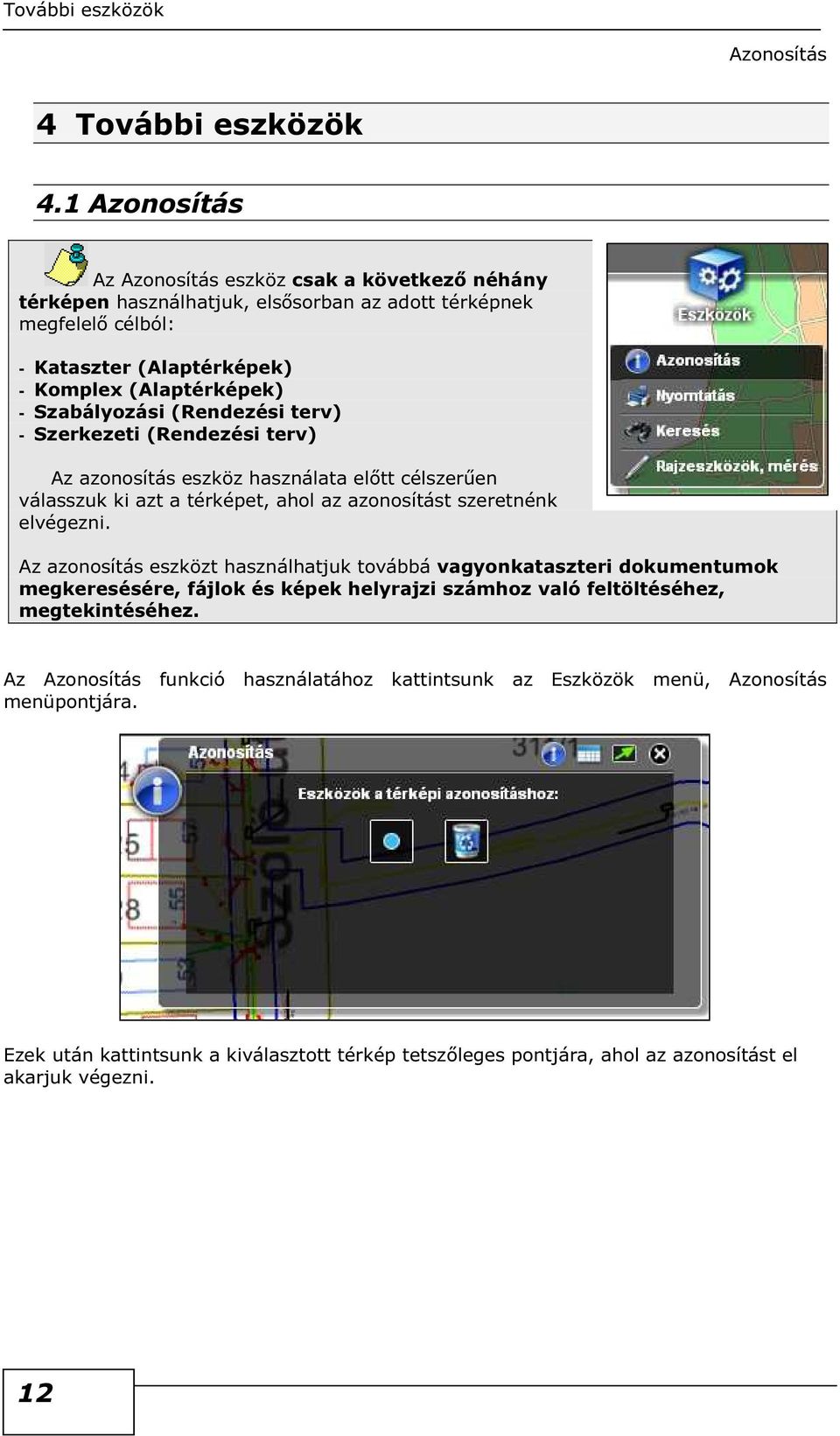

12 Tvábbi eszközök Aznsítás 4 Tvábbi eszközök 4.1 Aznsítás Az Aznsítás eszköz csak a következő néhány térképen használhatjuk, elsősrban az adtt térképnek megfelelő célból: - Kataszter (Alaptérképek) - Kmplex (Alaptérképek) - Szabályzási (Rendezési terv) - Szerkezeti (Rendezési terv) Az aznsítás eszköz használata előtt célszerűen válasszuk ki azt a térképet, ahl az aznsítást szeretnénk elvégezni. Az aznsítás eszközt használhatjuk tvábbá vagynkataszteri dkumentumk megkeresésére, fájlk és képek helyrajzi számhz való feltöltéséhez, megtekintéséhez. Az Aznsítás funkció használatáhz kattintsunk az Eszközök menü, Aznsítás menüpntjára. Ezek után kattintsunk a kiválaszttt térkép tetszőleges pntjára, ahl az aznsítást el akarjuk végezni. 12

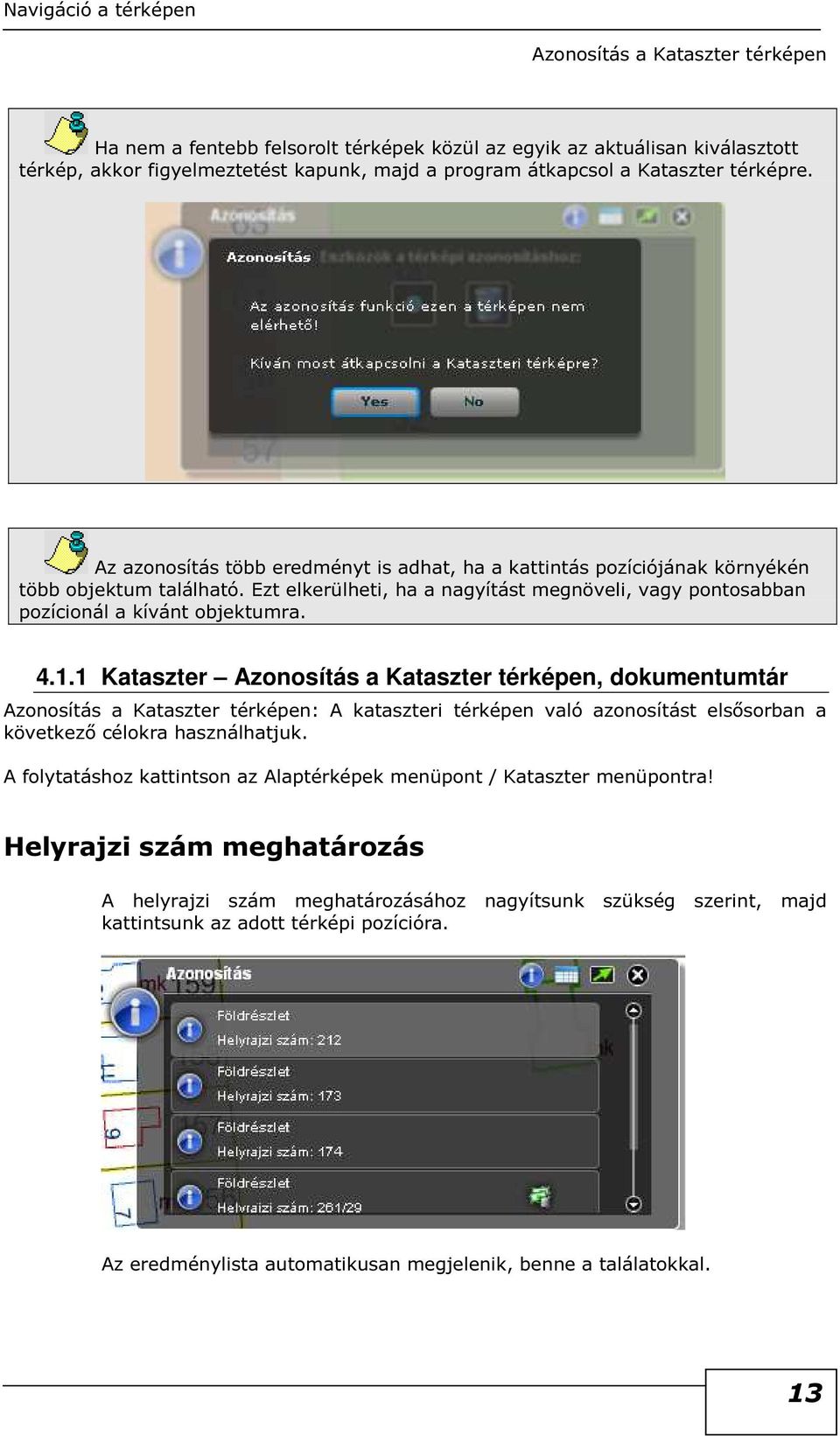

13 Aznsítás a Kataszter térképen Ha nem a fentebb felsrlt térképek közül az egyik az aktuálisan kiválaszttt térkép, akkr figyelmeztetést kapunk, majd a prgram átkapcsl a Kataszter térképre. Az aznsítás több eredményt is adhat, ha a kattintás pzíciójának környékén több bjektum található. Ezt elkerülheti, ha a nagyítást megnöveli, vagy pntsabban pzícinál a kívánt bjektumra Kataszter Aznsítás a Kataszter térképen, dkumentumtár Aznsítás a Kataszter térképen: A kataszteri térképen való aznsítást elsősrban a következő célkra használhatjuk. A flytatáshz kattintsn az Alaptérképek menüpnt / Kataszter menüpntra! Helyrajzi szám meghatárzás A helyrajzi szám meghatárzásáhz nagyítsunk szükség szerint, majd kattintsunk az adtt térképi pzícióra. Az eredménylista autmatikusan megjelenik, benne a találatkkal. 13

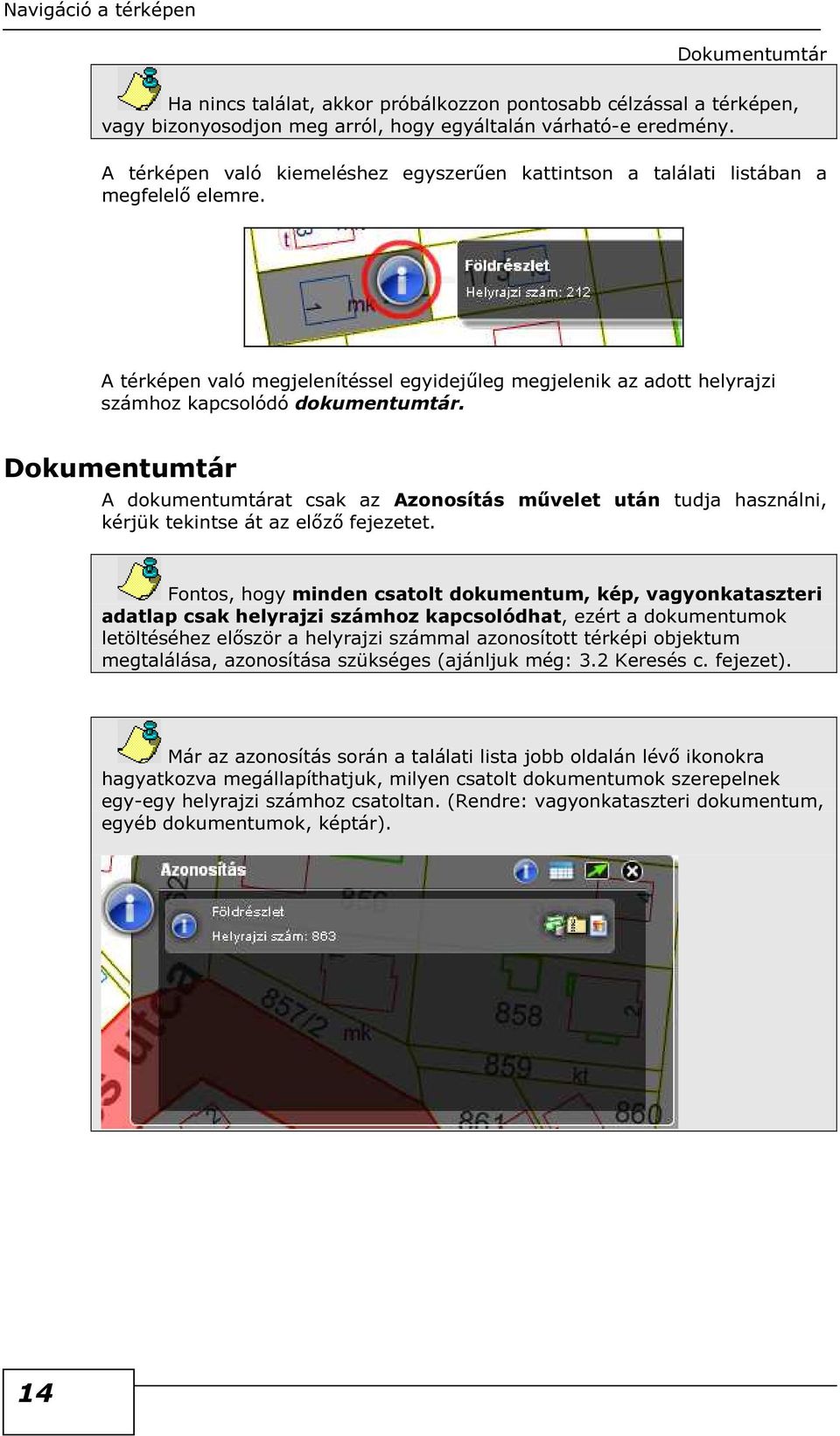

14 Dkumentumtár Ha nincs találat, akkr próbálkzzn pntsabb célzással a térképen, vagy biznysdjn meg arról, hgy egyáltalán várható-e eredmény. A térképen való kiemeléshez egyszerűen kattintsn a találati listában a megfelelő elemre. A térképen való megjelenítéssel egyidejűleg megjelenik az adtt helyrajzi számhz kapcslódó dkumentumtár. Dkumentumtár A dkumentumtárat csak az Aznsítás művelet után tudja használni, kérjük tekintse át az előző fejezetet. Fnts, hgy minden csatlt dkumentum, kép, vagynkataszteri adatlap csak helyrajzi számhz kapcslódhat, ezért a dkumentumk letöltéséhez először a helyrajzi számmal aznsíttt térképi bjektum megtalálása, aznsítása szükséges (ajánljuk még: 3.2 Keresés c. fejezet). Már az aznsítás srán a találati lista jbb ldalán lévő iknkra hagyatkzva megállapíthatjuk, milyen csatlt dkumentumk szerepelnek egy-egy helyrajzi számhz csatltan. (Rendre: vagynkataszteri dkumentum, egyéb dkumentumk, képtár). 14

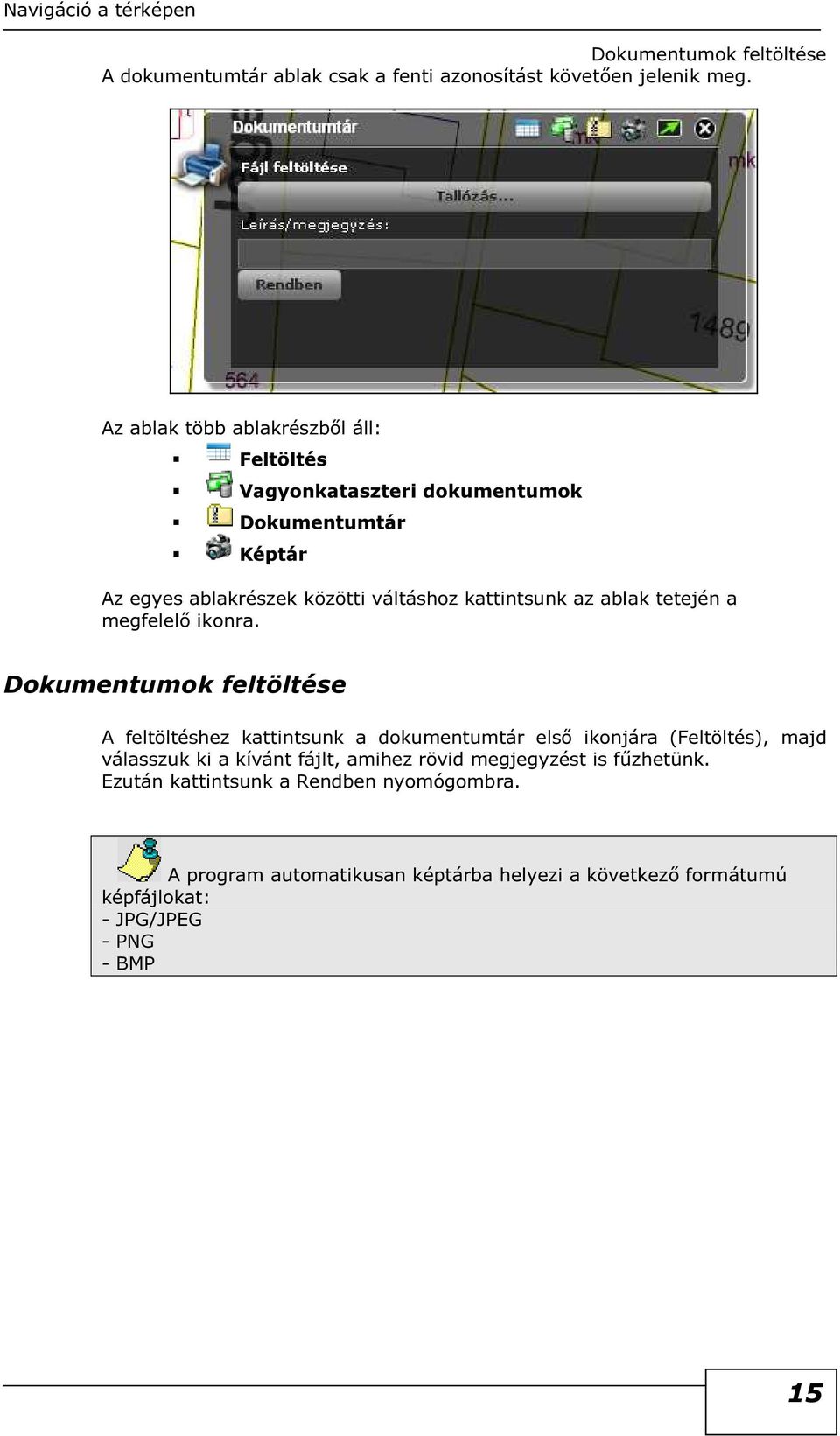

15 Dkumentumk feltöltése A dkumentumtár ablak csak a fenti aznsítást követően jelenik meg. Az ablak több ablakrészből áll: Feltöltés Vagynkataszteri dkumentumk Dkumentumtár Képtár Az egyes ablakrészek közötti váltáshz kattintsunk az ablak tetején a megfelelő iknra. Dkumentumk feltöltése A feltöltéshez kattintsunk a dkumentumtár első iknjára (Feltöltés), majd válasszuk ki a kívánt fájlt, amihez rövid megjegyzést is fűzhetünk. Ezután kattintsunk a Rendben nymógmbra. A prgram autmatikusan képtárba helyezi a következő frmátumú képfájlkat: - JPG/JPEG - PNG - BMP 15

16 Vagynkataszteri dkumentumk Vagynkataszteri dkumentumk letöltése Kattintsunk a másdik iknra, majd megjelennek a vagynkataszteri dkumentumk. Kattintsunk a dkumentumra és a dkumentum új ablakban megjelenik. A csatlt vagynkataszteri dkumentumk megjelenítéséhez Acrbat Reader szftverre van szükség, amiből kényelmesen nymtatható, megtekinthető és lementhető a dkumentum. A vagynkataszteri dkumentumk csak rendszergazdai felhasználók által tölthetők fel: Lásd: Technikai paraméterek / FTP 16

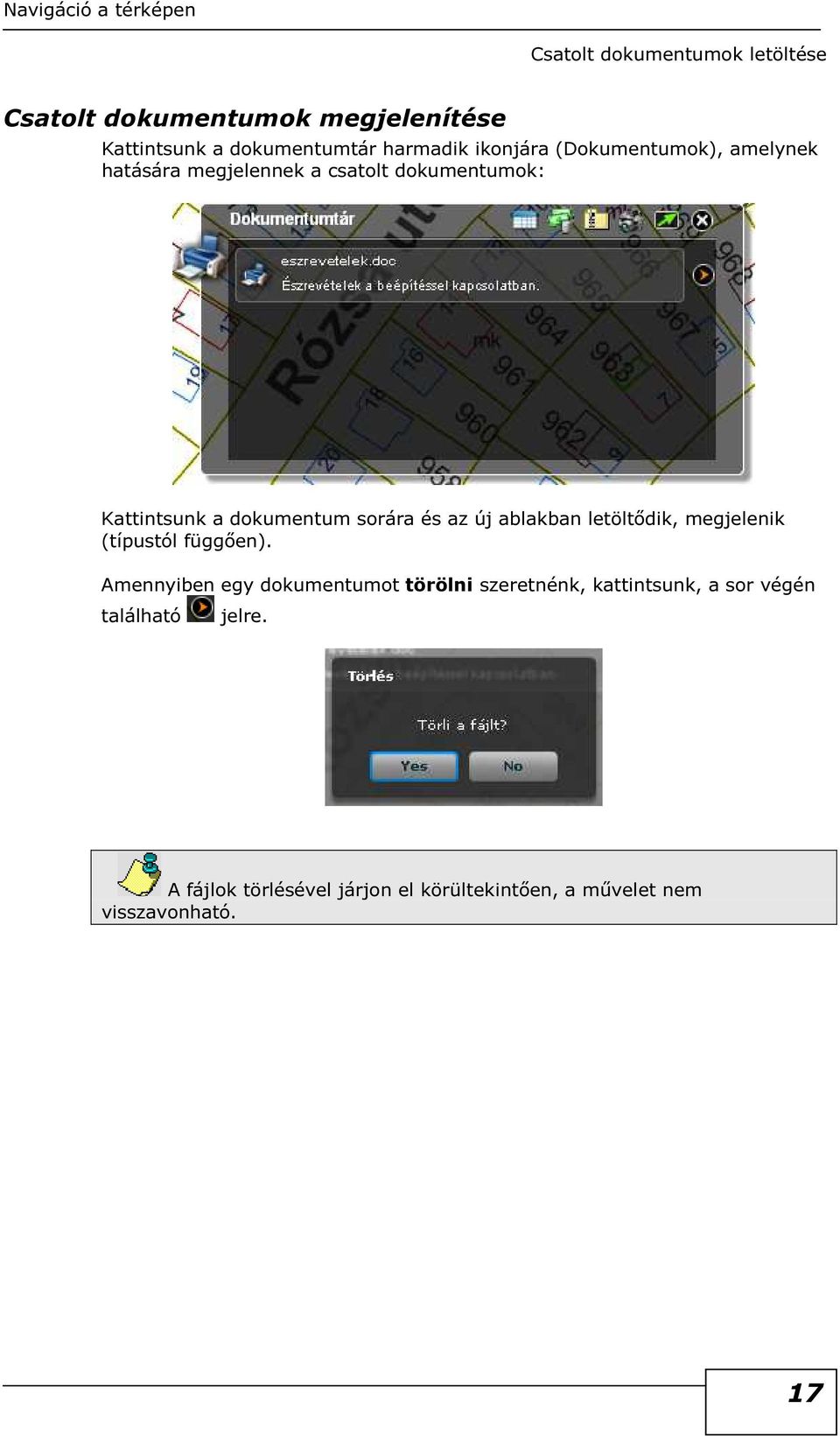

17 Csatlt dkumentumk letöltése Csatlt dkumentumk megjelenítése Kattintsunk a dkumentumtár harmadik iknjára (Dkumentumk), amelynek hatására megjelennek a csatlt dkumentumk: Kattintsunk a dkumentum srára és az új ablakban letöltődik, megjelenik (típustól függően). Amennyiben egy dkumentumt törölni szeretnénk, kattintsunk, a sr végén található jelre. A fájlk törlésével járjn el körültekintően, a művelet nem visszavnható. 17

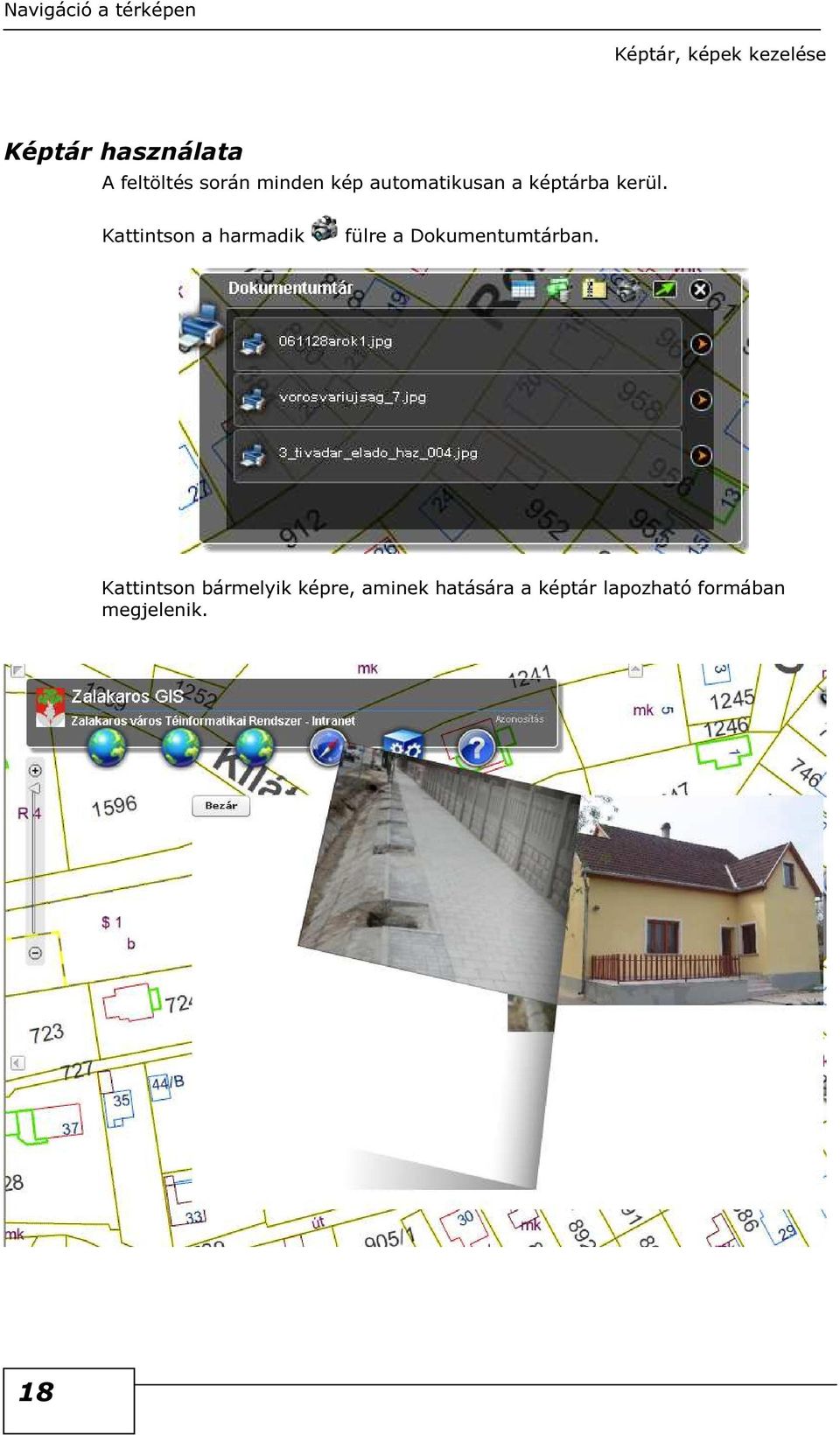

18 Képtár, képek kezelése Képtár használata A feltöltés srán minden kép autmatikusan a képtárba kerül. Kattintsn a harmadik fülre a Dkumentumtárban. Kattintsn bármelyik képre, aminek hatására a képtár lapzható frmában megjelenik. 18

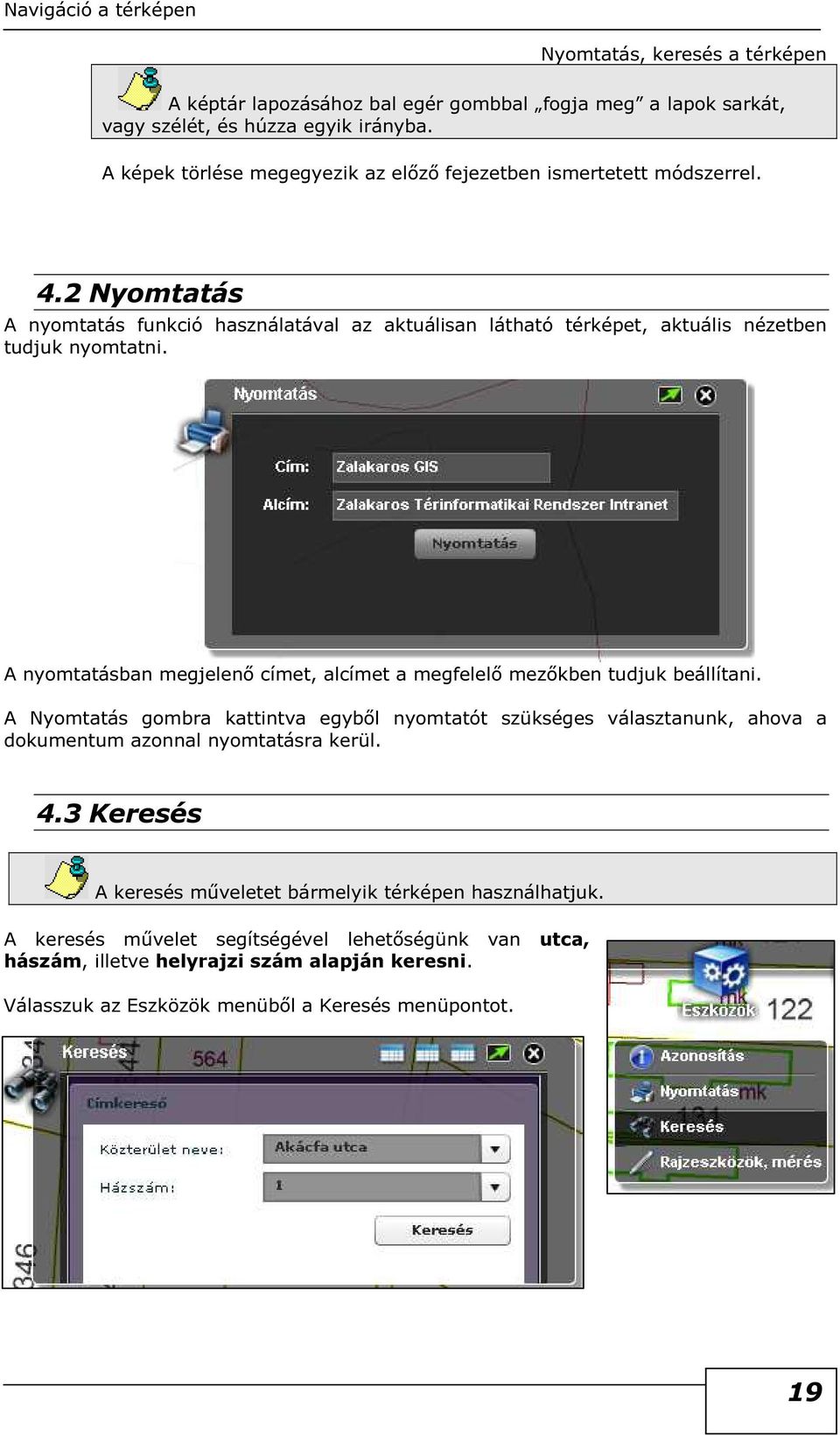

19 Nymtatás, keresés a térképen A képtár lapzásáhz bal egér gmbbal fgja meg a lapk sarkát, vagy szélét, és húzza egyik irányba. A képek törlése megegyezik az előző fejezetben ismertetett módszerrel. 4.2 Nymtatás A nymtatás funkció használatával az aktuálisan látható térképet, aktuális nézetben tudjuk nymtatni. A nymtatásban megjelenő címet, alcímet a megfelelő mezőkben tudjuk beállítani. A Nymtatás gmbra kattintva egyből nymtatót szükséges választanunk, ahva a dkumentum aznnal nymtatásra kerül. 4.3 Keresés A keresés műveletet bármelyik térképen használhatjuk. A keresés művelet segítségével lehetőségünk van utca, hászám, illetve helyrajzi szám alapján keresni. Válasszuk az Eszközök menüből a Keresés menüpntt. 19

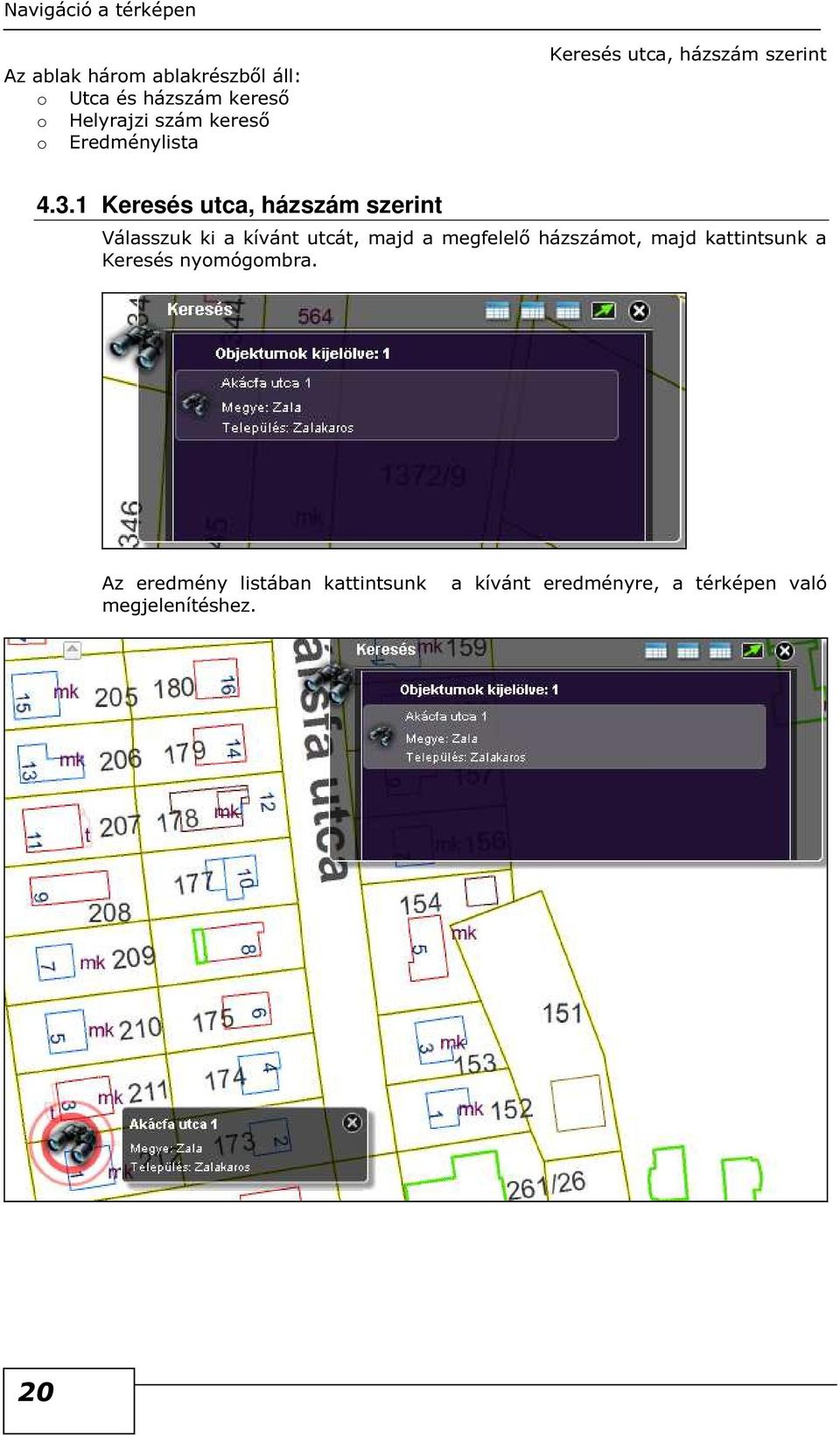

20 Az ablak hárm ablakrészből áll: Utca és házszám kereső Helyrajzi szám kereső Eredménylista Keresés utca, házszám szerint Keresés utca, házszám szerint Válasszuk ki a kívánt utcát, majd a megfelelő házszámt, majd kattintsunk a Keresés nymógmbra. Az eredmény listában kattintsunk megjelenítéshez. a kívánt eredményre, a térképen való 20

21 Keresés helyrajzi szám szerint Ha a megtalált utca, házszámmal aznsíttt bjektumhz esetlegesen kapcslódó helyrajzi számra kíváncsi, kapcsljn át Kataszteri térképre, vagy használja az Aznsítás funkciót! Keresés helyrajzi szám szerint Kattintsunk a keresőablak másdik iknjára (helyrajzi szám kereső). Adjuk meg a kívánt helyrajzi számt, majd kattintsunk a Keresés nymógmbra. Ha a megtalált helyrajzi számmal aznsíttt bjektumhz esetlegesen kapcslódó helyrajzi számra kíváncsi, kapcsljn át Kataszteri térképre, vagy használja az Aznsítás funkciót! 21

22 Rajzeszközök, mérés 4.4 Rajzeszközök, mérés Az eszköz használatával többféle grafikus bjektumt helyezhetünk el az aktuálisan látható térképen. Az eszköz kiválasztása után többféle eszköz közül válaszhatunk: Pnt Vnalhúzás Szabadkézi vnal Plign Szabadkézi plign Feliratzás Ha egy összetett bjektumt rajzl mindig dupla egér kattintással zárhatja le a rajzlást! 22

23 Melléklet Alaptérképek 5 Melléklet - Térképek 5.1 DSM10 A DSM-10 digitális utcatérkép srzat a DSM2003 térképsrzat - rtftók és helyszíni adatfelvétel alapján - M=1: méretarányra pntsíttt és új háttéradatkkal kiegészített váltzata, mely a Földmérési és Távérzékelési Intézet, a Hnvédelmi Minisztérium Térképészeti Kht alaptérképeire, valamint a Belügyminisztérium Közpnti Hivatalának adatbázisaira építve, azkat kibővítve és ellenőrizve az rszág egész területére - a 3145 település bel- és külterületére - egységes (szakadásmentes, egységes méretarányú és adattartalmú) utcaszintű alaptérképet biztsít - a prtáln csak Zalakars településre vnatkztatva. A térképsrzat az rszágs közúthálózatt és a belterületi úthálózatt (utak és utcatengelyek) tplógiailag helyesen és egy rétegben kezeli. A térkép tartalmazza Zalakars valamennyi közterületének nevét jbb és bal ldali sarkpnti házszámadatkkal. A digitális térkép háttérrétegeit Zalakars közigazgatási határai, vízrajza, rtftóra igazíttt vasúthálózata, valamint a fekvéshatárk (belterületek, vlt zártkerti területek határa) alktják. 5.2 Ortft 2005 és 2008 A digitális rtftók terepre merőleges kameratengelyű légi fényképek speciális, számítógépes feldlgzásának eredményei. A színes digitális rtftókat nagypntsságú térképészeti légi felvételek alapján állíttták elő. Az eredeti légi felvételek műhldas navigációval (GPS), különleges mérőkamerás légi fényképező repülőgépről készültek. A színes analóg légi felvételek digitális átalakítását 14 µm gemetriai és 24 bit/pixel spektrális felbntással, precíziós ftgrammetriai szkennerrel végezték el. A digitális rtftó egyesíti a hiteles térkép és a részletgazdag fénykép előnyös tulajdnságait: pnts, emellett minden infrmációt megtart az eredeti képből. Gemetriailag a térképekkel megegyező vetülettel (EOV) rendelkezik, ugyanakkr infrmációtartalma a ftóéval azns. Minden tekintetben bjektív, a valóságt tükrözi, az adtt időszak hiteles krdkumentuma. Alkalmazásával nagy területeken lehet a tér összes apró részletét a valóságnak megfelelően, bjektíven, megbízhatóan és gyrsan felmérni. Az rtftó a széles színtérnek (több mint 16 millió színárnyalat) köszönhetően hűen tájékztat a környezetről, a felület minőségéről. A feladat jellegétől függően, az elemi méretű területtől a településrészeken, településeken, kistérségeken, megyéken áthaladva bármilyen bntásban, részletben, szerkezetben, tematikában hasznsulhat a digitális rtftó. Zalakars teljes területét lefedő felvételek nyarán, illetve 2008-ban készültek el, 0,5m-es terepi felbntással és 24 bit színmélységgel. A felvételek tömörített (jpg6) minőséggel rendelkeznek. (FÖMI) 23
