1 VÍZTISZTÍTÁS, ÜZEMELTETÉS Vas és Mangán eltávolítása (2. feladat) SZIE Mezőgazdaság- és Környezettudományi Kar KLING ZOLTÁN Gödöllő, /2012. tanév 2. félév

2 Műszaki leírás Mit tartalmazzon: Kiindulási és tervezési adatok Egyes változatok, alternatívák. Legjobbnak ítélt megoldások indoklása. Tervezési részeredmények, és eredmények Tervezési gondolatmenet: mit, miért, hogyan terveztünk? A tervre vonatkozó konkrétumok Hivatkozások a tervmellékletekre

Tervezési részeredmények, és eredmények Tervezési gondolatmenet: mit,

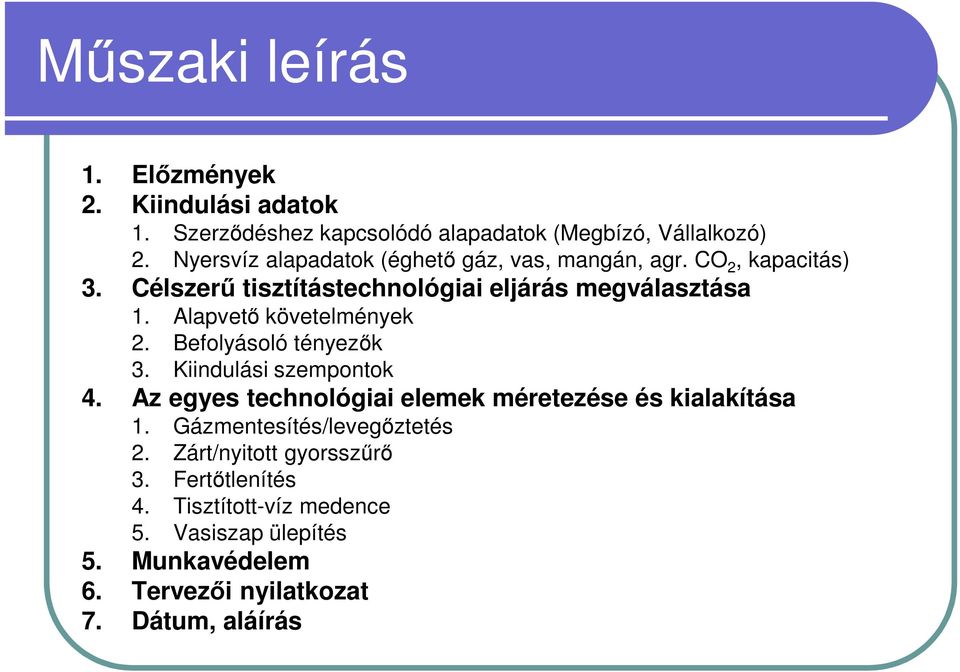

3 Műszaki leírás 1. Előzmények 2. Kiindulási adatok 1. Szerződéshez kapcsolódó alapadatok (Megbízó, Vállalkozó) 2. Nyersvíz alapadatok (éghető gáz, vas, mangán, agr. CO 2, kapacitás) 3. Célszerű tisztítástechnológiai eljárás megválasztása 1. Alapvető követelmények 2. Befolyásoló tényezők 3. Kiindulási szempontok 4. Az egyes technológiai elemek méretezése és kialakítása 1. Gázmentesítés/levegőztetés 2. Zárt/nyitott gyorsszűrő 3. Fertőtlenítés 4. Tisztított-víz medence 5. Vasiszap ülepítés 5. Munkavédelem 6. Tervezői nyilatkozat 7. Dátum, aláírás

Alapvető követelmények 2. Befolyásoló tényezők 3. Kiindulási szempontok 4. Az egyes technológiai elemek méretezése és kialakítása 1.

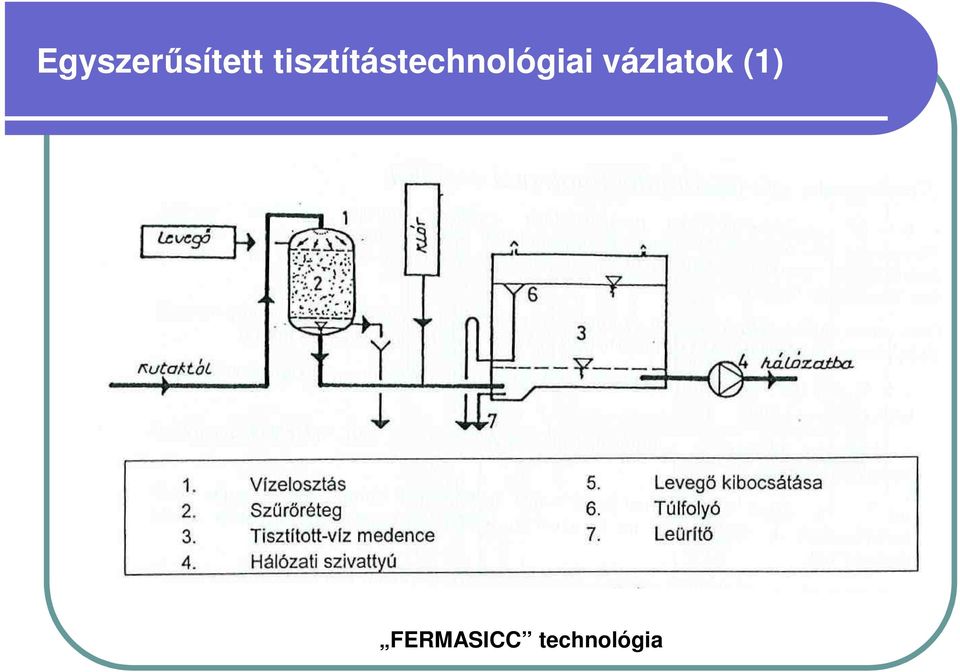

4 Egyszerűsített tisztítástechnológiai vázlatok (1) FERMASICC technológia

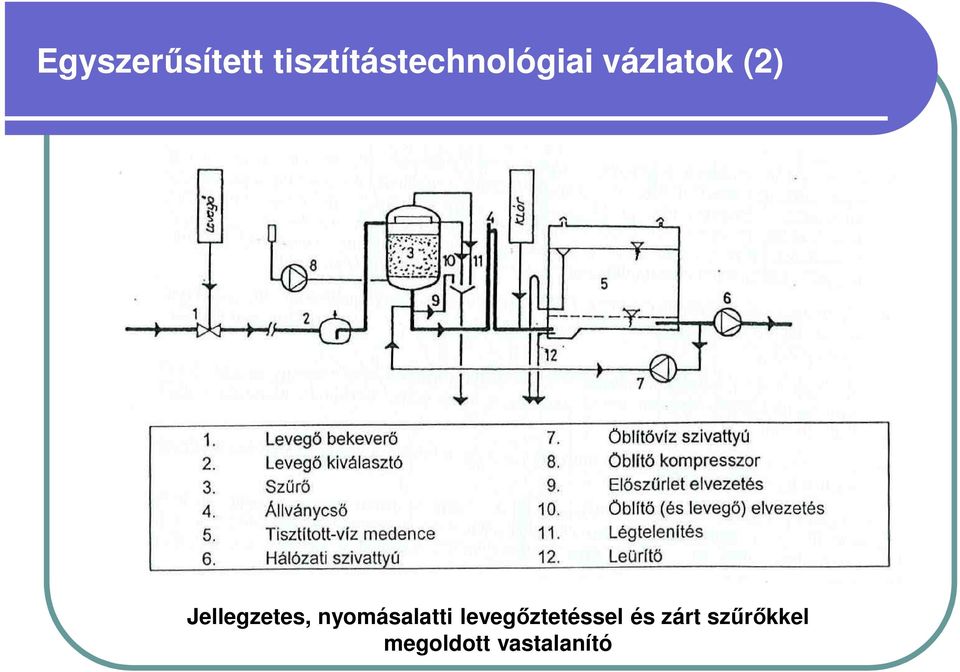

5 Egyszerűsített tisztítástechnológiai vázlatok (2) Jellegzetes, nyomásalatti levegőztetéssel és zárt szűrőkkel megoldott vastalanító

6 Egyszerűsített tisztítástechnológiai vázlatok (3) Vas és mangántalanítás nyomás alatti levegőztetést és bedolgozott mangántalanító réteget is tartalmazó előszűrős szűrő alkalmazásával

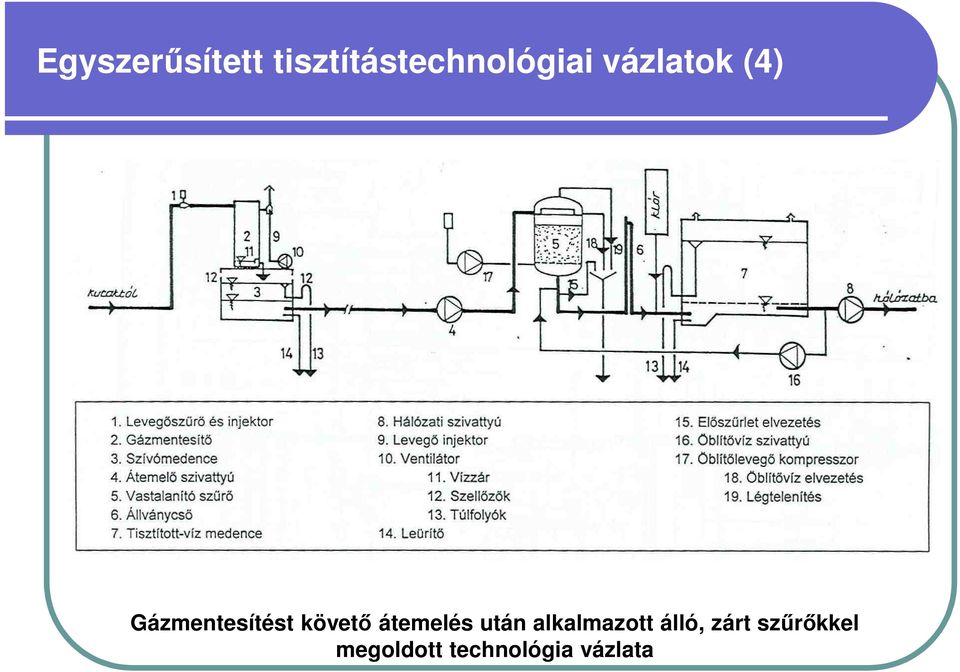

7 Egyszerűsített tisztítástechnológiai vázlatok (4) Gázmentesítést követő átemelés után alkalmazott álló, zárt szűrőkkel megoldott technológia vázlata

8 Egyszerűsített tisztítástechnológiai vázlatok (5) Technológia gázmentesítés után szintén zárt, nyomásalatti szűrőket tartalmaz, de a közbenső átemelés helyett gravitációs megoldással.

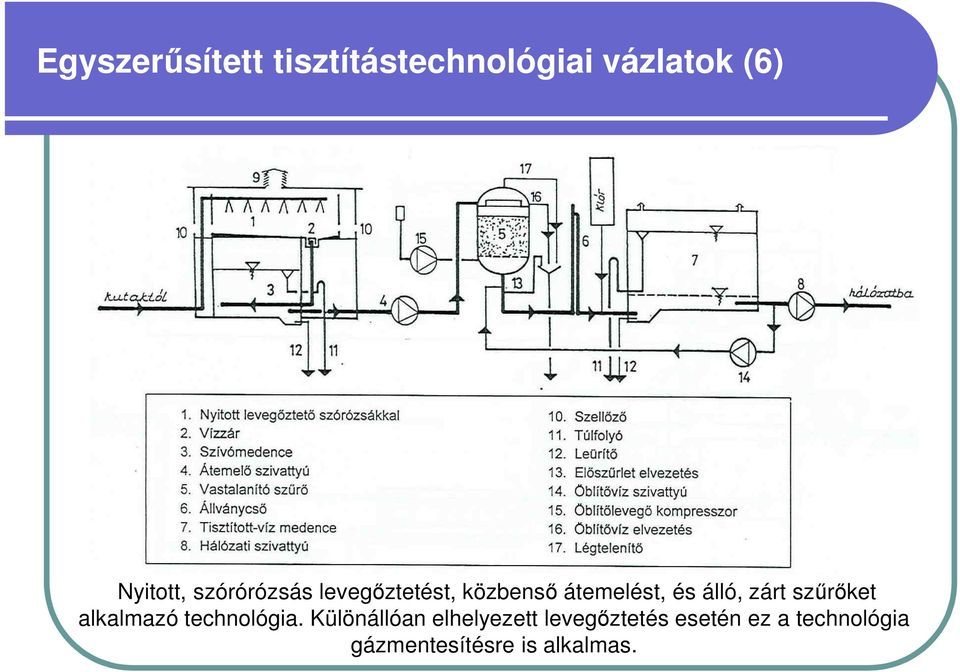

9 Egyszerűsített tisztítástechnológiai vázlatok (6) Nyitott, szórórózsás levegőztetést, közbenső átemelést, és álló, zárt szűrőket alkalmazó technológia. Különállóan elhelyezett levegőztetés esetén ez a technológia gázmentesítésre is alkalmas.

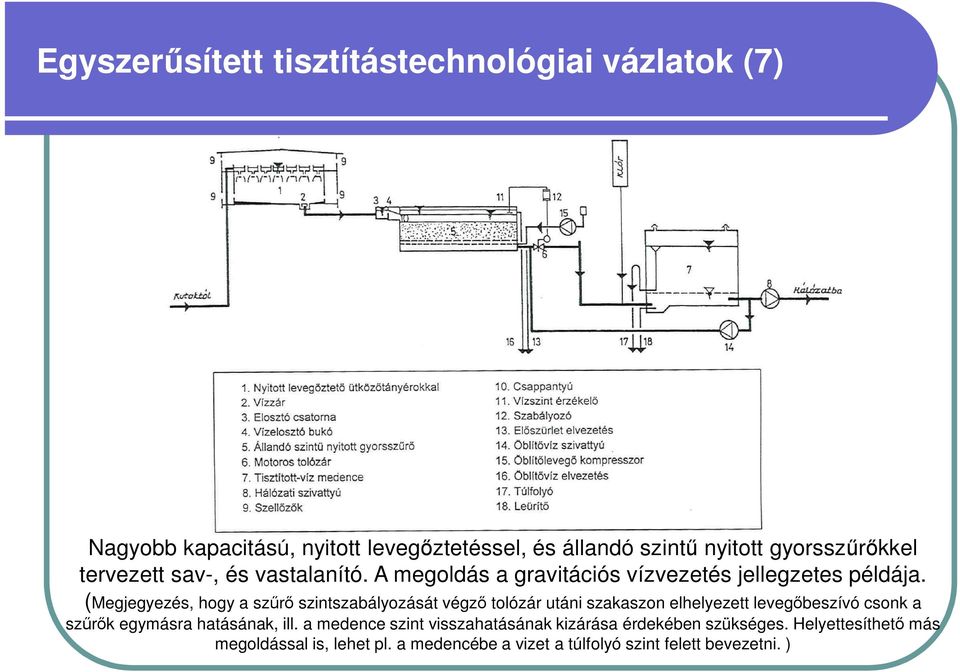

10 Egyszerűsített tisztítástechnológiai vázlatok (7) Nagyobb kapacitású, nyitott levegőztetéssel, és állandó szintű nyitott gyorsszűrőkkel tervezett sav-, és vastalanító. A megoldás a gravitációs vízvezetés jellegzetes példája. (Megjegyezés, hogy a szűrő szintszabályozását végző tolózár utáni szakaszon elhelyezett levegőbeszívó csonk a szűrők egymásra hatásának, ill. a medence szint visszahatásának kizárása érdekében szükséges. Helyettesíthető más megoldással is, lehet pl. a medencébe a vizet a túlfolyó szint felett bevezetni. )

(Megjegyezés, hogy a szűrő szintszabályozását végző tolózár utáni szakaszon elhelyezett levegőbeszívó csonk a szűrők egymásra

11 Egyszerűsített tisztítástechnológiai vázlatok (8) Sav- és vastalanítás nyitott, szórórózsás levegőztetéssel és változó szintű nyitott gyorsszűrő alkalmazásával

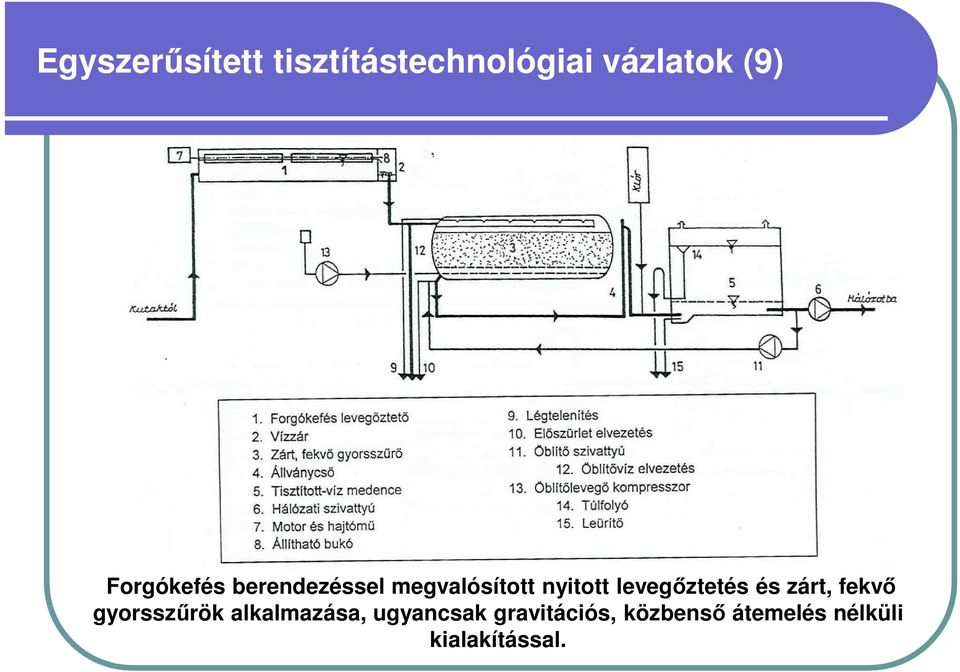

12 Egyszerűsített tisztítástechnológiai vázlatok (9) Forgókefés berendezéssel megvalósított nyitott levegőztetés és zárt, fekvő gyorsszűrök alkalmazása, ugyancsak gravitációs, közbenső átemelés nélküli kialakítással.

levegőztetés és zárt, fekvő gyorsszűrök alkalmazása,

13 Egyszerűsített tisztítástechnológiai vázlatok (10) Nagy vastartalmú víz nagyobb kapacitású telepen történő kezelésére alkalmas tisztítástechnológia vázlata

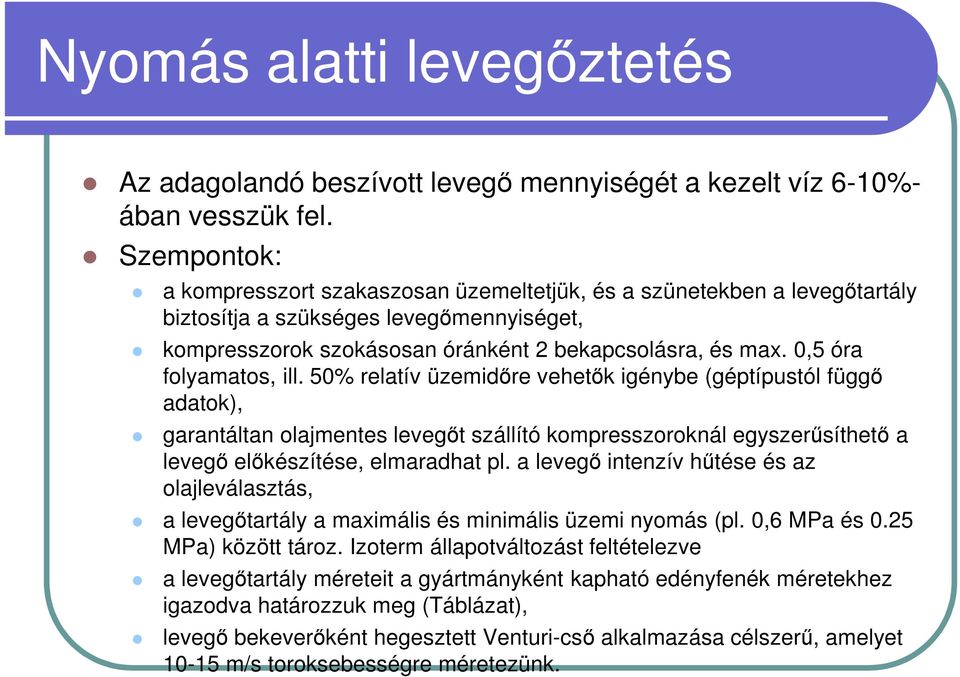

14 Nyomás alatti levegőztetés Az adagolandó beszívott levegő mennyiségét a kezelt víz 6-10%- ában vesszük fel. Szempontok: a kompresszort szakaszosan üzemeltetjük, és a szünetekben a levegőtartály biztosítja a szükséges levegőmennyiséget, kompresszorok szokásosan óránként 2 bekapcsolásra, és max. 0,5 óra folyamatos, ill. 50% relatív üzemidőre vehetők igénybe (géptípustól függő adatok), garantáltan olajmentes levegőt szállító kompresszoroknál egyszerűsíthető a levegő előkészítése, elmaradhat pl. a levegő intenzív hűtése és az olajleválasztás, a levegőtartály a maximális és minimális üzemi nyomás (pl. 0,6 MPa és 0.25 MPa) között tároz. Izoterm állapotváltozást feltételezve a levegőtartály méreteit a gyártmányként kapható edényfenék méretekhez igazodva határozzuk meg (Táblázat), levegő bekeverőként hegesztett Venturi-cső alkalmazása célszerű, amelyet m/s toroksebességre méretezünk.

15 Nyomás alatti levegőztetés

16 Nyomás alatti levegőztetés Nyomás alatti levegőztetés méretezése Legyen 360 m 3 /h, azaz 20 órás üzem mellett 7200 m 3 /d vízhozamhoz adagolandó levegő p o atmoszferikus nyomásra vonatkoztatott térfogatárama 36 m 3 /h, azaz 10 l/s A szakaszos üzemre tekintettel kb. kétszeres levegőszállítású, és > 0.6 MPa végnyomású, olajmentes levegőt szállító kompresszort kell választanunk. Legalább 80 m 3 /h levegőszállítású gépet választva kedvező, 1:1 aránynál jobb üzemidő / szünetidő arányt várhatunk. A ciklusidő, azaz a bekapcsolások gyakorisága, és az egy bekapcsolást követő folyamatos üzemidő a levegőtartály térfogatától is függ. Túl kis tartály esetén gyakoribbak lehetnek az indítások a megengedettnél, túl nagy térfogatnál pedig a folyamatos üzem tarthat tovább a megengedettnél. (Géptípusra jellemző katalógus adatok, vannak folyamatos üzemre is alkalmas gépek.) A ciklusidőt pl. 1 órára véve kiszámíthatjuk a 80 m 3 /h teljesítményű kompresszor folyamatos üzemének idejét:

Legalább 80 m 3 /h levegőszállítású gépet választva kedvező, 1:1 aránynál jobb üzemidő / szünetidő arányt várhatunk.

17 Nyomás alatti levegőztetés A tartályban tárolandó levegő atmoszferikus nyomásra vonatkoztatott térfogata:

18 Nyomás alatti levegőztetés

19 Nyomás alatti levegőztetés Levegőtartály kialakítása

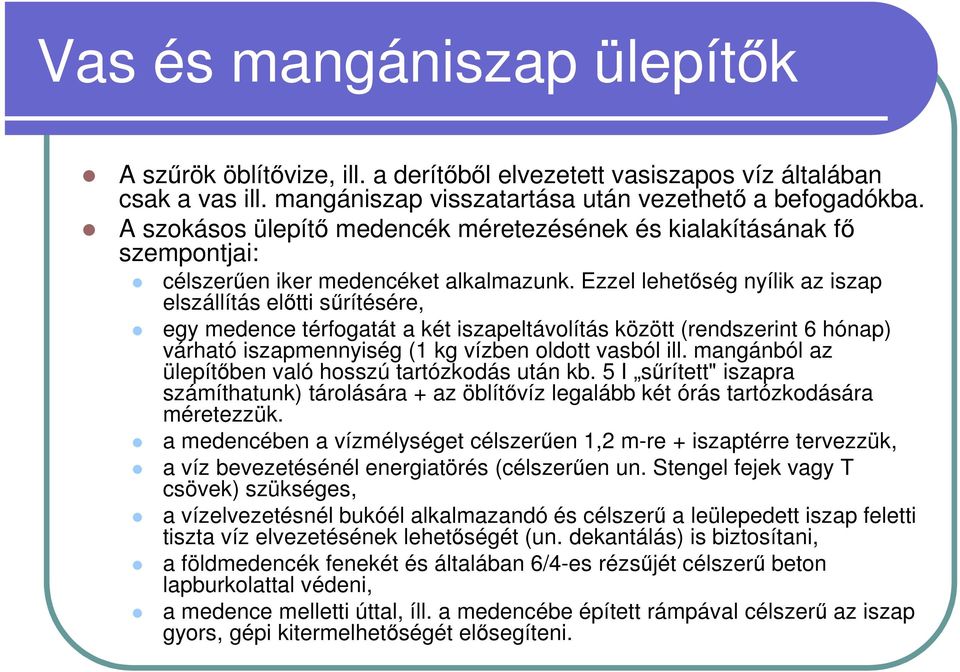

20 Vas és mangániszap ülepítők A szűrök öblítővize, ill. a derítőből elvezetett vasiszapos víz általában csak a vas ill. mangániszap visszatartása után vezethető a befogadókba. A szokásos ülepítő medencék méretezésének és kialakításának fő szempontjai: célszerűen iker medencéket alkalmazunk. Ezzel lehetőség nyílik az iszap elszállítás előtti sűrítésére, egy medence térfogatát a két iszapeltávolítás között (rendszerint 6 hónap) várható iszapmennyiség (1 kg vízben oldott vasból ill. mangánból az ülepítőben való hosszú tartózkodás után kb. 5 I sűrített" iszapra számíthatunk) tárolására + az öblítővíz legalább két órás tartózkodására méretezzük. a medencében a vízmélységet célszerűen 1,2 m-re + iszaptérre tervezzük, a víz bevezetésénél energiatörés (célszerűen un. Stengel fejek vagy T csövek) szükséges, a vízelvezetésnél bukóél alkalmazandó és célszerű a leülepedett iszap feletti tiszta víz elvezetésének lehetőségét (un. dekantálás) is biztosítani, a földmedencék fenekét és általában 6/4-es rézsűjét célszerű beton lapburkolattal védeni, a medence melletti úttal, íll. a medencébe épített rámpával célszerű az iszap gyors, gépi kitermelhetőségét elősegíteni.

Ezzel lehetőség nyílik az iszap elszállítás előtti sűrítésére, egy medence térfogatát a két iszapeltávolítás között (rendszerint 6 hónap) várható iszapmennyiség (1 kg vízben oldott vasból ill.

21 Vas és mangániszap ülepítők Az ülepítés szakaszos, földmedencében ikerkialakítással, 1 kg vízben oldott vasból kb. 5 l iszap keletkezik Q = 4000 m 3 /d, 1,8 g/m 3 Fe = 1, = 7200 g/d Hat hónapos szállítási időköz figyelembe vételével: Fe 6 = 365/2 Fe = 1314,0 kg Q iszap = Fe 6 5l = 6,57 m 3

22 Vas és mangániszap ülepítők Öblítővíz intenzitás: 15m 3 /m 2 h (20 percig) Egy szűrőre(a=3,06 m 2 ): 3, ,33=15,15 m 3 iszapos víz 2 óra alatt (30 percenként) 60,59 m 3 öblítővíz érkezik V = 6, ,59 m 3 Az alkalmazott vízmélység 1,5 m az iszaptérrel együtt. A víz bevezetésénél energiatörés Stengel-fejekkel. A vízelvezetésnél bukóél alkalmazandó. A medencék 6/4-es rézsűje betonlapokkal védendő.

23 Vas és mangániszap ülepítők
