1 Újszilvás A jövő nyomában

2

3 Újszilvás elhelyezkedése a Közép-magyarországi régióban

4 Egyedülállóak vagyunk: A településen komlóültetvény található

5 Egyedülállóak vagyunk: Bolyhos Ágyaspálinka

6 Egyedülállóak vagyunk: Az Euro-Rubber Kft. és az Euro-Novex Kft.15 éve foglalkozik környezetvédelmi és hulladékgazdálkodási feladatok ellátásával.

7 Vállalkozások továbbá: Aranykemence Pékség 84 féle terméke Szilváshús Kft. termékei Bolyhos és Fia Bt. pálinkái ALTOterra Kft. Euro-Rubber Kft. Bertók Méhészet 8 féle méze Aranyablak Kft. Rugócenter Termelő és Szolgáltató Kft SA-GA 2003 Termék előállító és Kereskedelmi Kft. PENG FARM Kft.

8 2010-ben helyi termékeink elnyerték a kiváló magyar élelmiszer címet: Bolyhos Pálinka Bertók Méhészet termékei Szilváshús Kft. termékei

9 Az Önkormányzatunk 100 %-os tulajdonában lévő ÚJKOM Kft. többek között 7 település kommunális hulladékgyűjtését végzi

10 Civil szervezeteink Tiszta és Virágos Újszilvásért Alapítvány Újszilvás Község Polgárőr Szervezete Rozmaring Nyugdíjas Klub Újszilvás Központi Sport Egyesület Széchenyi István Általános Iskola Alapítvány Motocross Egyesület

11 ÖKO - Óvoda ÖKO - Iskola

12 Éves rendezvényeink folyamatosan bővülnek Bolyhos Ágyaspálinka fesztivál

13 Motoros Találkozó

14 Testvérvárosi kapcsolat kiépítése

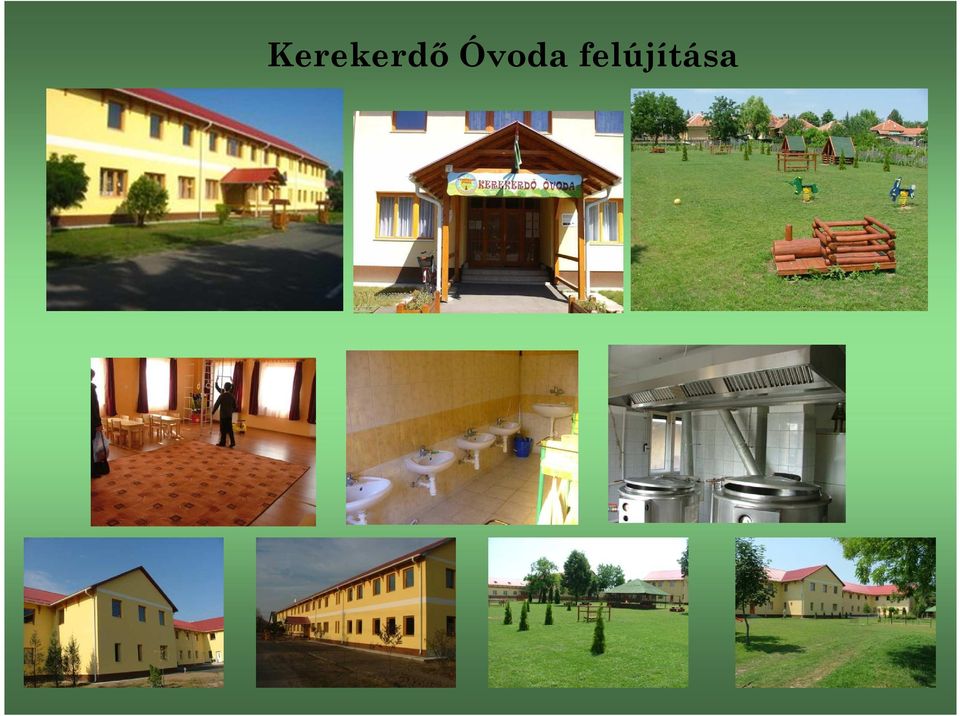

15 Kerekerdő Óvoda felújítása

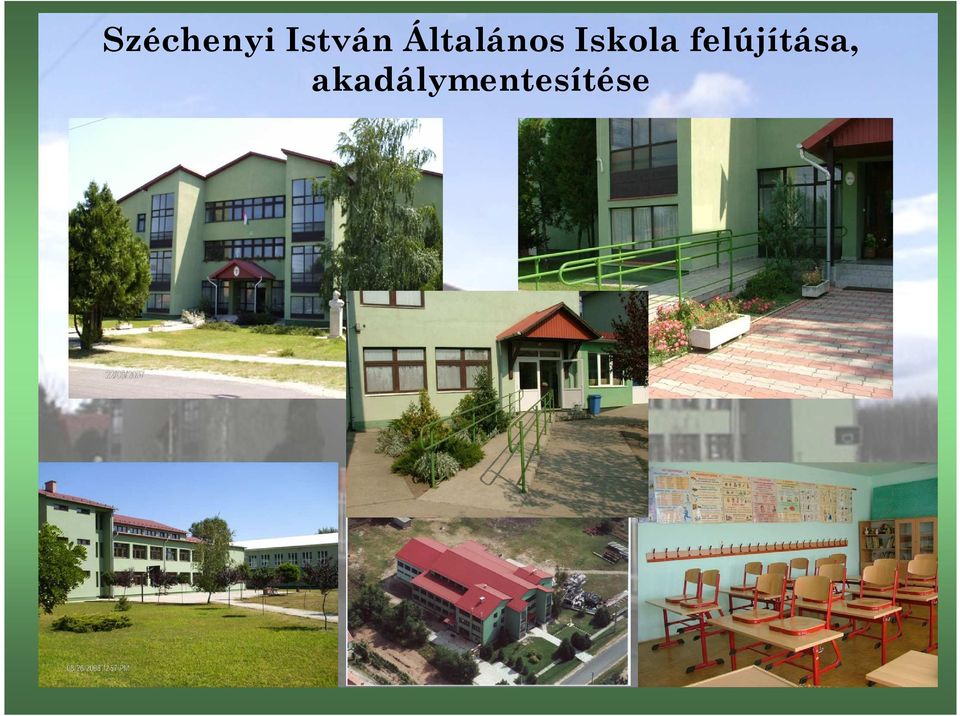

16 Széchenyi István Általános Iskola felújítása, akadálymentesítése

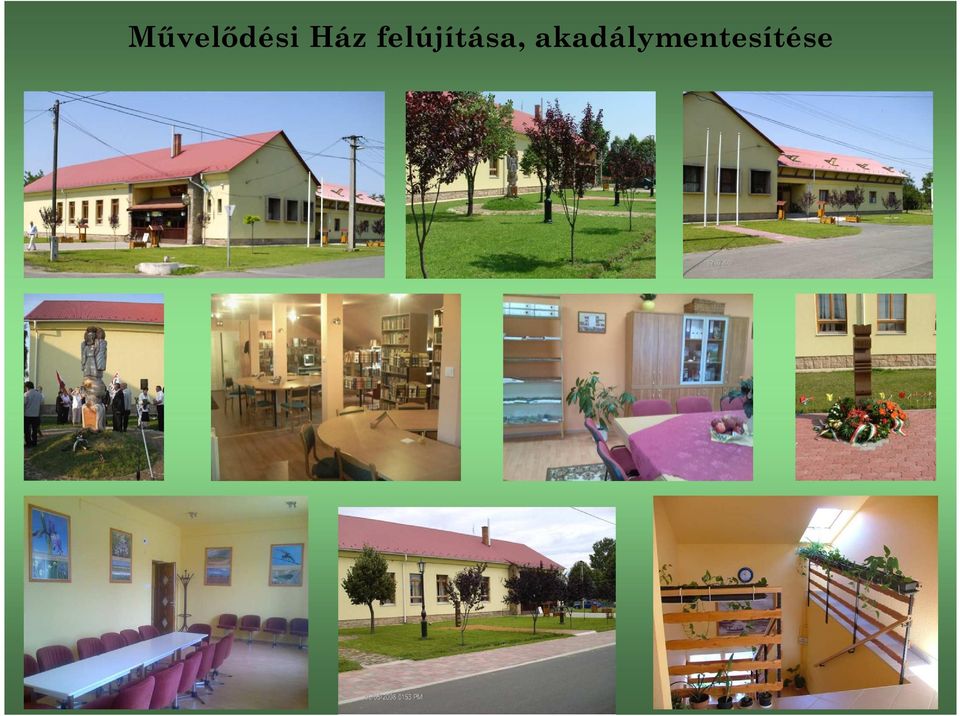

17 Művelődési Ház felújítása, akadálymentesítése

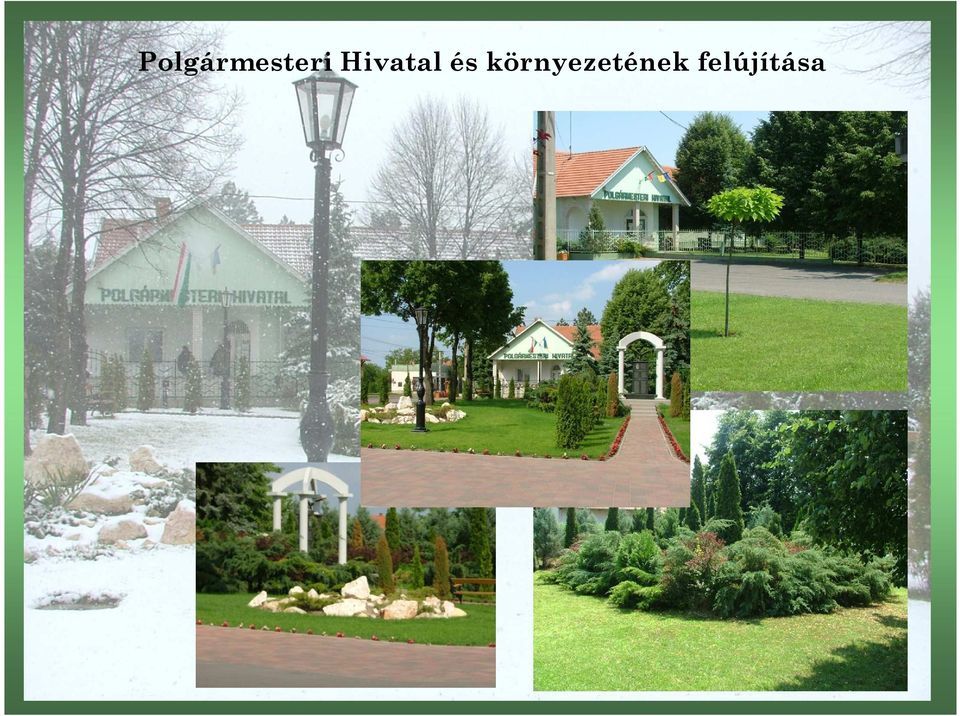

18 Polgármesteri Hivatal és környezetének felújítása

19 Az szilárd burkolatú utak kialakítása folyamatos

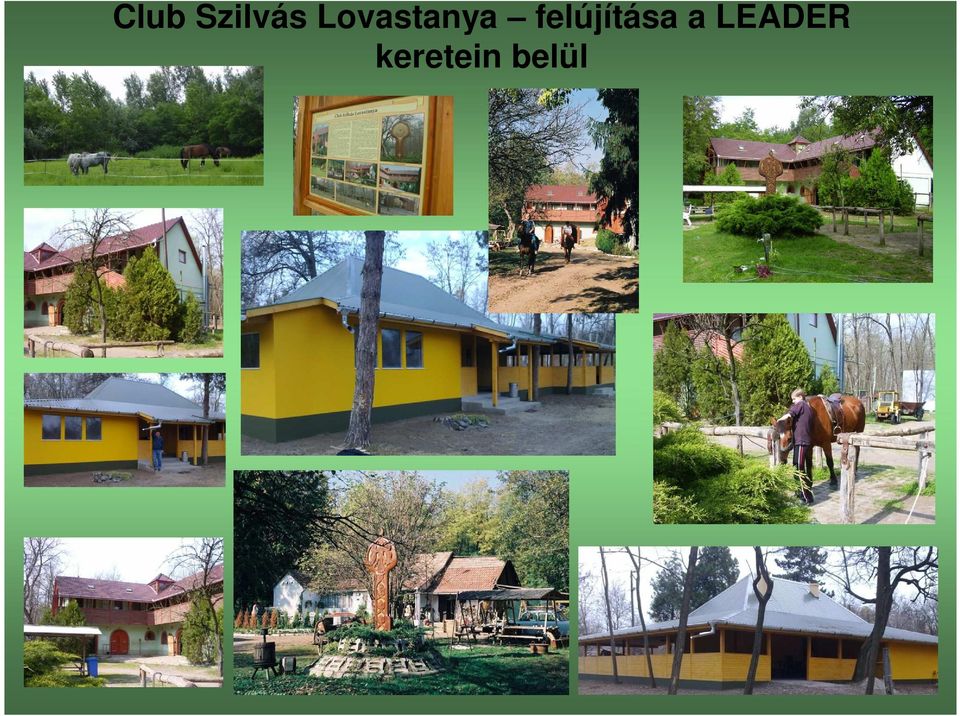

20 Club Szilvás Lovastanya felújítása a LEADER keretein belül

21 Játszótér kialakítására újabb pályázati pénzt nyertünk szintén EMVA keretből. Az új játszótér tavaszán készül el.

22 Piactér kialakítása

23 Templomaink

24 Az Önkormányzat tulajdonában lévő rehabilitációs foglalkoztató

25 Népi ruhák beszerzésére is pályáztunk Általános Iskola népi viselet Rozmaring nyugdíjas Klub népi viselet

26 A buszmegállók egységes utcaképet adnak

27 A tanyagondnoki Szolgálat kibővült egy gépjárművel

28 Vízmű ivóvíz minőség javításra is pályáztunk, áprilisban megtörtént az átadás

29 Megvalósított és évek óta működő LEADER + projektek

30 2007-ben megvalósított LEADER + projekteken belül az Öregek Napközi Otthonának meleg víz ellátását oldottuk meg napkollektor felszerelésével

31 Megvalósított LEADER projektek Díszgalagonyák telepítése Fa aprító beszerzése Szilvafásítás

32 Idősek Napközi Otthona felújítása, bővítése mellett megtörtént az épület akadálymentesítése is, valamint a meleg víz előállítását napkollektorok segítik

33 További terveink

34 Szociális Földmunka Program

35 Térségi idősek rehabilitációs otthona és szabadidő-központja

36 Terveink - Sport létesítmény

37 Terveink - Tanuszoda

38 Európai Falumegújítási díj átadó

39 Belügyminisztérium díjátadó

40 Napelemes rendszerek

41 Napelem típusok A gyártástechnológia tekintetében alapvetően kétfajta napelemet különböztetünk meg: a kristályos és a vékonyrétegű napelemet. Kristályos napelem típusai: -Monokristályos -Polikristályos Vékony rétegű napelemek: -amorf (asi), -mikromorf (µsi), -kadmium-tellurid, -réz-indium-galliumdiszelenid (CIGS), -réz-indium-diszelenid (CIS),

42

43 mikromorf (usi) szilícium napelemek amorf (asi) napelem réz-indiumdiszelenid (CIS) kadmium-tellurid technológia réz-indium-gallium-diszelenid (CIGS)

44 Napelem típusok Organikus napelemek: A félvezető organikus polimerek olyan mesterséges molekulaláncok, amelyek a félvezetőkhöz hasonló tulajdonságokkal rendelkeznek, s a felhasználásukkal előállított napelemek működése és gyártása is hasonlatos a vékonyfilmes napelemekhez. Más irányba indultak el a fényérzékeny festett cellák (dye-sensitised cells, DSC) kifejlesztői, akik a természetet szerették volna utánozni, amikor a fotoszintézishez hasonló eljárást dolgoztak ki. A természetes folyamathoz képest az a különbség, hogy a zöld klorofil helyett általában vöröses festékréteggel nyeletik el napsugárzás fotonjait, és így generálnak feszültséget, s a víz fölbontása helyett vékony fémrétegben (ruténium, titán) hoznak létre elektromos töltést.

45 fényérzékeny festett cellák (dye-sensitised cells, DSC) félvezető organikus polimerek

46 napelemes cserepek napelemes zsindelyek komplett tetőfedést helyettesítő megoldások

47 Hálózatra visszatápláló napelemes rendszerek A hálózatra visszatápláló napelemes rendszereknél a napelemek által termelt és átalakított 220v, vagy 380V váltóáramot egy olyan elektromos mérőórán keresztül csatlakoztatják a hálózathoz, ami mindkét irányba mér. Méri a hálózatból jövő, a háztartásban elfogyasztott elektromos energiát, amikor pedig több a napelemek által megtermelt energia, mint az elfogyasztott, akkor méri, a hálózatba táplált mennyiséget.

48 Hálózatra visszatápláló napelemes rendszer

49 Hálózatra visszatápláló napelemes rendszer

50 Napelemes áramtermelő rendszer

51 Szigetüzemű napelemes rendszerek A szigetüzemű napelemes rendszernél a megtermelt áramot akkumulátor telepek tárolják. A napelemekből jövő egyenfeszültséget egy töltésvezérlő tölti az akkumulátorokba. Az akkumulátorokban tárolt egyenáramot az inverter alakítja át a háztartásban lévő gépek és eszközök számára felhasználható 220v-os váltóárammá.

52

53 Napelemek egyéb felhasználási lehetőségei: Kandeláber Napelemes szivattyú napelemes utcai világítás

54 400 kwp teljesítményű, hálózatra kapcsolódó fotovoltaikus rendszer építése Újszilváson

55 Napelem munkafolyamatok

56 Napelem után-követés

57 400 kwp teljesítményű, hálózatra kapcsolódó fotovoltaikus rendszer építése Újszilváson Telepítési profil

58 400 kwp teljesítményű, hálózatra kapcsolódó fotovoltaikus rendszer építése Újszilváson Február 20-i termelési adat

59 400 kwp teljesítményű, hálózatra kapcsolódó fotovoltaikus rendszer építése Újszilváson Július 19-i termelési adat

60 400 kwp teljesítményű, hálózatra kapcsolódó fotovoltaikus rendszer építése Újszilváson éves termelési adat

61 400 kwp teljesítményű, hálózatra kapcsolódó fotovoltaikus rendszer építése Újszilváson Éves eddigi termelési adat

62 400 kwp teljesítményű, hálózatra kapcsolódó fotovoltaikus rendszer építése Újszilváson összes termelési adat

63 Naperőmű park

64 Naperőmű park

65 Napkollektoros rendszerek

66 Napkollektoros rendszerek típusai: 1. Sík és modul napkollektorok 2. Vákuumcsöves napkollektorok 3. Heatpipe kompakt napkollektorok Síkkolektor: A síkkollektorok fő alkotó elemei a valamilyen fém abszorber lemez, a hátuljára kapcsolódó csővezeték hálózat, a fedő szolár üveg és a síkkollektor ház.

67 Sík napkollektorok Síkkollektor

68 Napkollektoros rendszerek típusai: Vákuumcsöves: A vákuumcsöves napkollektor a legújabb és leghatékonyabb napkollektor fajta. Gyengébb fényviszonyoknál és hidegebb időben is hatékonyan működik fokos víz előállítását teszi lehetővé, így nem csak a háztartásokban, de az iparban és a mezőgazdaságban is jól hasznosítható. Főként fűtésrásegítéshez és medencefűtéshez javasolják.

69 Vákuumcsöves napkollektor

70 Napkollektoros rendszerek típusai: Heatpipe: Ezt a napkollektort speciálisan használati melegvíz előállítására kísérletezték ki. Kialakítása révén minimális veszteséggel, rövid idő alatt, nagy mennyiségű melegvizet képes előállítani.

71 Heatpipe napkollektorok:

72 Napkollektoros rendszerek használati módjai: A használati melegvíz előállítás napenergia segítségével, a napkollektor rendszerek legkézenfekvőbb alkalmazási területe. Az egész évben állandó melegvíz igény jól kombinálható a napkollektor által szolgáltatott energiával.

73 Használati melegvíz készítő napkollektoros rendszer 1-napkollektor mező 2-elektronikus szabályozó 3-keringető egység 4-tágulási tartály 5-csővezeték 6-használati melegvíz tároló

74 Napkollektoros fűtés rásegítés: Leggyakrabban radiátoros fűtés illetve padlófűtés esetén alkalmazható fűtésrásegítés napenergiával. Radiátoros fűtés esetén a visszatérő víz hőmérséklete általában C. Ennél a hőmérsékletnél kell melegebbet előállítani a napkollektorral, ahhoz, hogy a tényleges fűtésrásegítés megvalósulhasson. Napkollektor rendszerek esetében azonban a leghatékonyabb fűtésrásegítés a padlófűtés támogatásával érhető el. A padlófűtés C-os hőmérsékleténél a napenergiával előállított hőmennyiség hatékonyabban érvényesül.

75 Fűtésrásegítés napkollektor segítségével

76 Medencefűtés napkollektorral

77 LEADER + projekteken belül az Öregek Napközi Otthonának meleg víz ellátását oldottuk meg napkollektor felszerelésével

78 LEADER + projekteken belül az Öregek Napközi Otthonának meleg víz ellátását oldottuk meg napkollektor felszerelésével

79 Hybridkollektor Az elmúlt évek egyik legérdekesebb technológiai fejlesztése a napenergia hasznosítás területén a napelemek és a napkollektorok kombinálása. Azt gondolhatnánk, hogy az alapötlet a helytakarékosságból és a beruházási költségek csökkentéséből adódhat.

80 Hybridkollektor felépítése

81 Geotermikus energia

82 Geotermikus energia hasznosításnak elvi vázlata.

83 Hőszivattyús rendszer A működéséhez felhasznált 1 kw elektromos energia segítségével 3,5 kw fűtéshez felhasználható hőenergiát állít elő, abban az esetben, ha a kútvíz éppen 0 C hőmérsékletű, a padlófűtéshez, pedig 35 C hőmérsékletű fűtővíz előállítására van szükség.

84 A hőszivattyúk fajtái: Geotermikus rendszerek A felhasznált közegek típusától függően megkülönböztetjük a következő típusú hőszivattyúkat, ahol az első szótag a hőnyerő közegre utal, a második pedig a felhasználási módra: - talaj/víz hőszivattyú - talaj/levegő hőszivattyú - víz/víz hőszivattyú - víz/levegő hőszivattyú - levegő/víz hőszivattyú - levegő/levegő hőszivattyú

85 Víz-víz hőszivattyú Ezt a típust a hétköznapi szóhasználatban egyszerűen csak vizes hőszivattyúnak szokták nevezni. A készülék a talajvízből nyeri a hőenergiát, amelyhez két kútra van szükség. A fűtéshez az egyik kútból kiszivattyúzza a körülbelül Celsius fokos vizet, amelytől elvonja a hőt, az így 6-7 fokosra hűlt vizet pedig átengedi a másik kútba.

86 Víz-víz hőszivattyú

87 Föld-víz hőszivattyú típusai: Talajkollektoros: A talajból a hőt, 1,20-1,50 méter mélyre (több, keskeny árokba, vagy egy nagy alapterületű gödörbe ), vízszintesen lefektetett, műanyagcsövek segítségével vonjuk el. Talajszondás: Ennél a hőszivattyú típusnál méter mély furatokba, függőlegesen elhelyezett műanyagcsövek segítségével vonjuk el a talajból a hőt.

88 Föld-víz hőszivattyú (talajkollektoros)

89 Föld-víz hőszivattyú - Talajszondás (függőleges) rendszerek

90 Levegő-víz hőszivattyúk A levegős hőszivattyú típusnál a környezet levegőjéből vonjuk el a fűtéshez szükséges hőenergiát. A készülékek akár beltérbe, akár kültérbe telepíthetők.

91 levegő-víz hőszivattyúk

92 Hőszivattyúk összehasonlítása

93 Fűtés és melegvíz előállítás hőszivattyúval A megfelelően megtervezett hőszivattyú rendszer egy épület teljes éves fűtését és melegvíz előállítását képes kiszolgálni, így teljes mértékben függetlenedni lehet a hagyományos energiahordozóktól (gáz, szén, olaj).

94 Fűtés és melegvíz előállítás hőszivattyúval

95 Fűtés és melegvíz előállítás hőszivattyúval

96 Gázfűtés és hőszivattyú összehasonlítása:

97 Hűtés hőszivattyúval Passzív hűtés: Hűtési üzemmódban a talajhoz vagy kútvízhez csatlakozó csőrendszerben keringő hűvös folyadék vonja el a hőt egy hőcserélőn keresztül az épület csőhálózatában lévő víztől. Aktív hűtés: Aktív hűtés esetén a hőszivattyú hűti le az épület hőleadó rendszerében keringtetett vizet (bár ebben az esetben inkább hőelvonó rendszerről beszélhetünk).

98 Passzív hűtés hőszivattyúval

99

100 Egyedülállóak vagyunk: Négy Önkormányzat által fenntartott közintézményünket fűtjük földgáz helyett geotermális energiával Nyeletőkút Széchenyi István Általános Iskola Kerekerdő Óvoda Termelőkút Művelődési Ház Polgármesteri Hivatal

101 Egyedülállóak vagyunk: Négy Önkormányzat által fenntartott közintézményünket fűtjük földgáz helyett geotermális energiával

102 A fűtési teljesítmények alakulása

103 Egyedülállóak vagyunk: Négy Önkormányzat által fenntartott közintézményünket fűtjük földgáz helyett geotermális energiával

104 Újszilvás geotermikus rendszer HMV tartályok az iskola hőközpontjában Hőcserélő

105 hőszivattyúk Kútfúrás Termelő kút akna

106 A hasznosított víz útja

107 Fűtési teljesítmények

108 Köszönöm a figyelmet!
