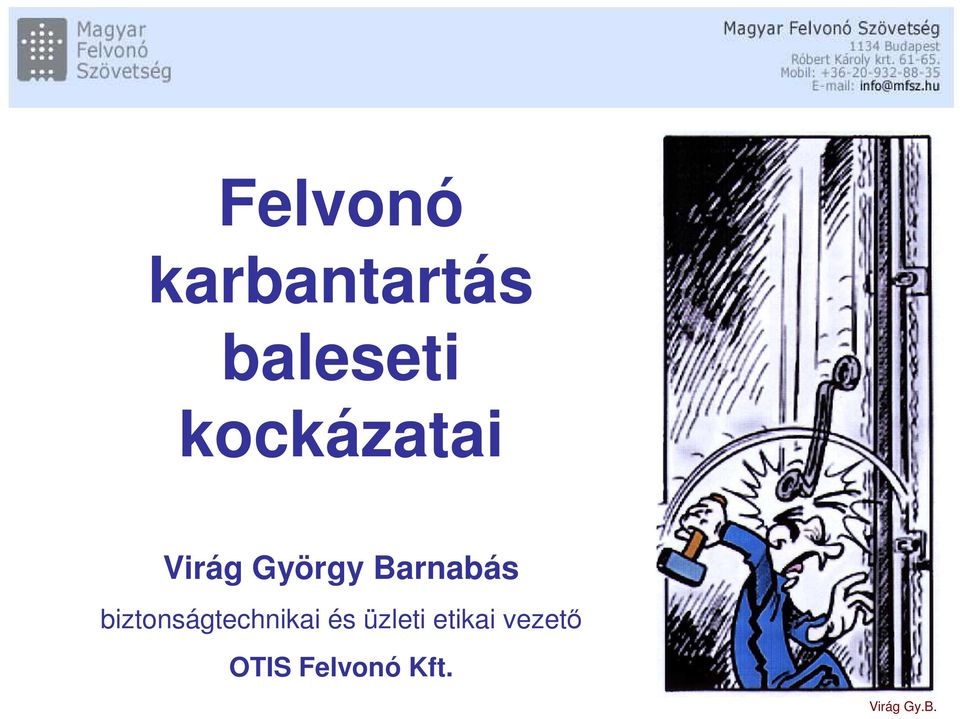

1 Felvonó karbantartás baleseti kockázatai Virág György Barnabás biztonságtechnikai és üzleti etikai vezetı OTIS Felvonó Kft.

2

3

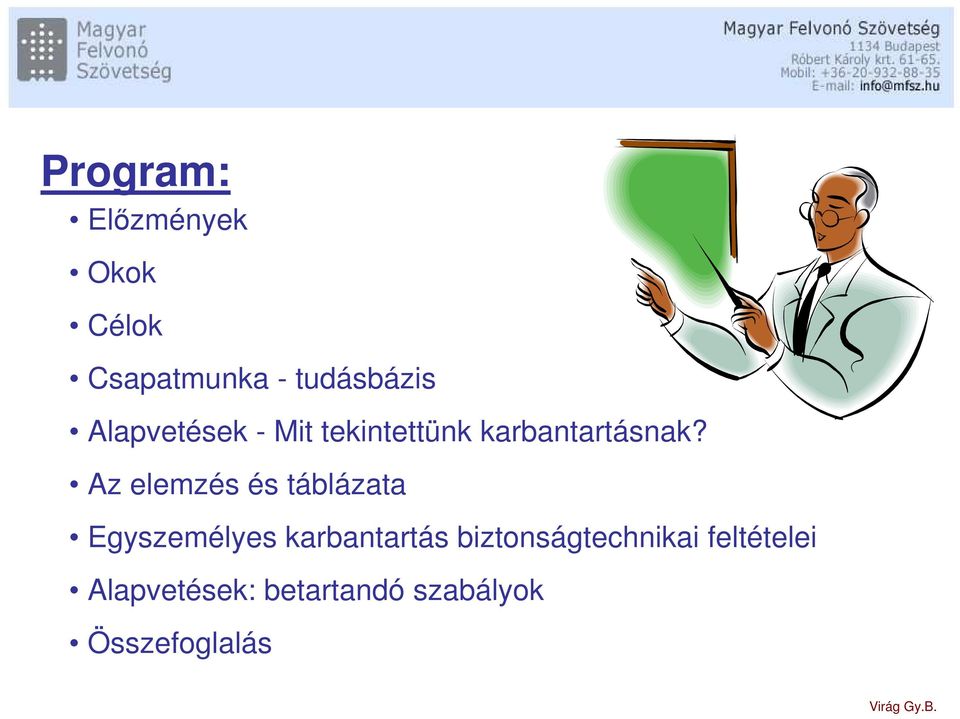

4 Program: Elızmények Okok Célok Csapatmunka - tudásbázis Alapvetések - Mit tekintettünk karbantartásnak? Az elemzés és táblázata Egyszemélyes karbantartás biztonságtechnikai feltételei Alapvetések: betartandó szabályok Összefoglalás

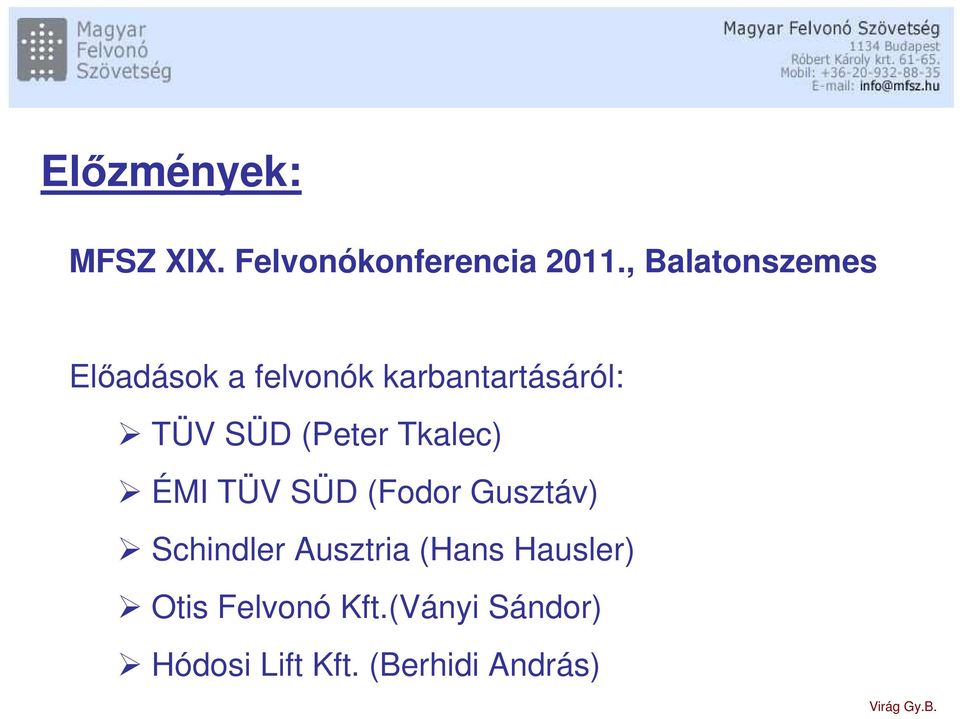

5 Elızmények: MFSZ XIX. Felvonókonferencia 2011., Balatonszemes Elıadások a felvonók karbantartásáról: TÜV SÜD (Peter Tkalec) ÉMI TÜV SÜD (Fodor Gusztáv) Schindler Ausztria (Hans Hausler) Otis Felvonó Kft.(Ványi Sándor) Hódosi Lift Kft. (Berhidi András)

6 Okok: ELA baleseti adatgyőjtés: Lássunk az alábbiakban néhány megállapítást, illetve ajánlást, melyet az ELA WG (ELA Munka Csoport) tett közzé: A vizsgált idıpontban megtörtént felvonószerelıi balestek 89,5%-a karbantartást végzı szerelıkkel történt. A karbantartás közben történt balesetek közül a leggyakoribbak az alábbiak voltak, melyek az összes balesetek számának kb. 95%-át tették ki:

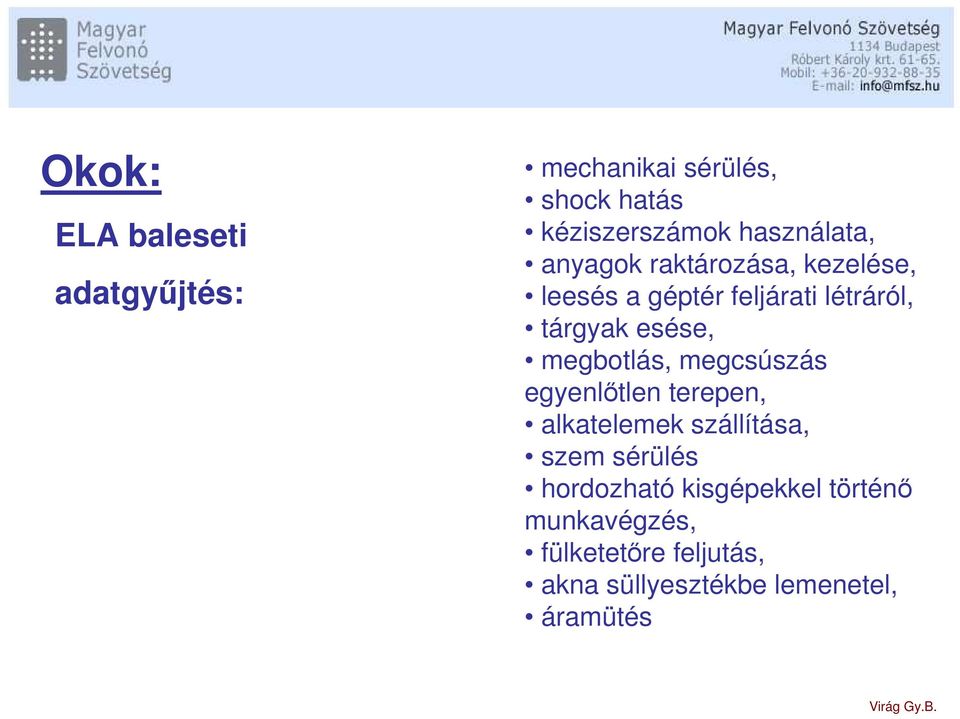

7 Okok: ELA baleseti adatgyőjtés: mechanikai sérülés, shock hatás kéziszerszámok használata, anyagok raktározása, kezelése, leesés a géptér feljárati létráról, tárgyak esése, megbotlás, megcsúszás egyenlıtlen terepen, alkatelemek szállítása, szem sérülés hordozható kisgépekkel történı munkavégzés, fülketetıre feljutás, akna süllyesztékbe lemenetel, áramütés

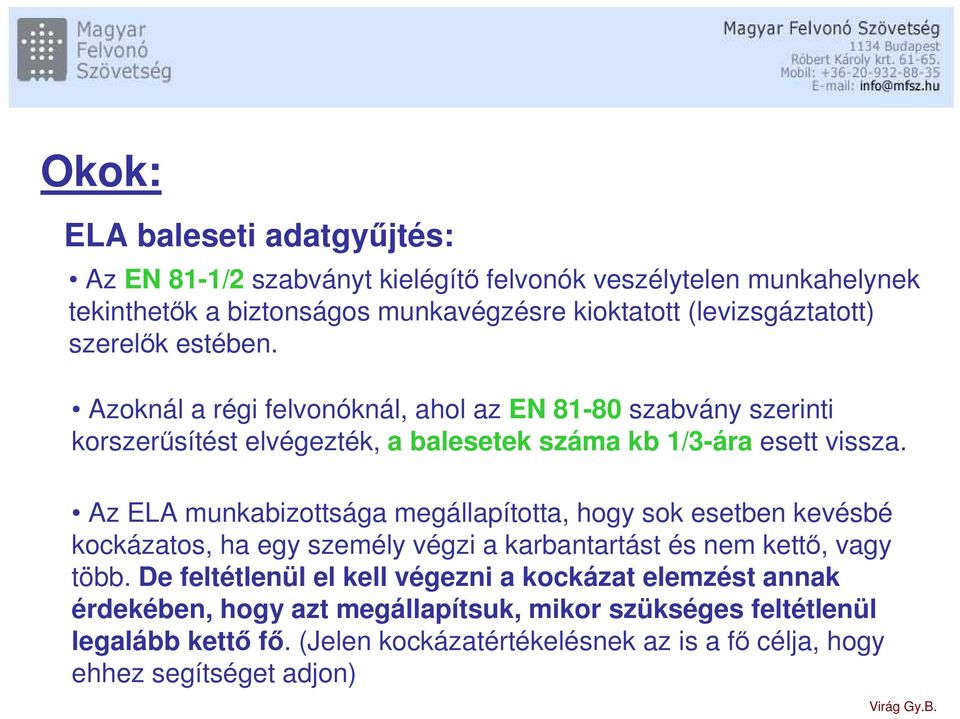

8 Okok: ELA baleseti adatgyőjtés: Az EN 81-1/2 szabványt kielégítı felvonók veszélytelen munkahelynek tekinthetık a biztonságos munkavégzésre kioktatott (levizsgáztatott) szerelık estében. Azoknál a régi felvonóknál, ahol az EN szabvány szerinti korszerősítést elvégezték, a balesetek száma kb 1/3-ára esett vissza. Az ELA munkabizottsága megállapította, hogy sok esetben kevésbé kockázatos, ha egy személy végzi a karbantartást és nem kettı, vagy több. De feltétlenül el kell végezni a kockázat elemzést annak érdekében, hogy azt megállapítsuk, mikor szükséges feltétlenül legalább kettı fı. (Jelen kockázatértékelésnek az is a fı célja, hogy ehhez segítséget adjon)

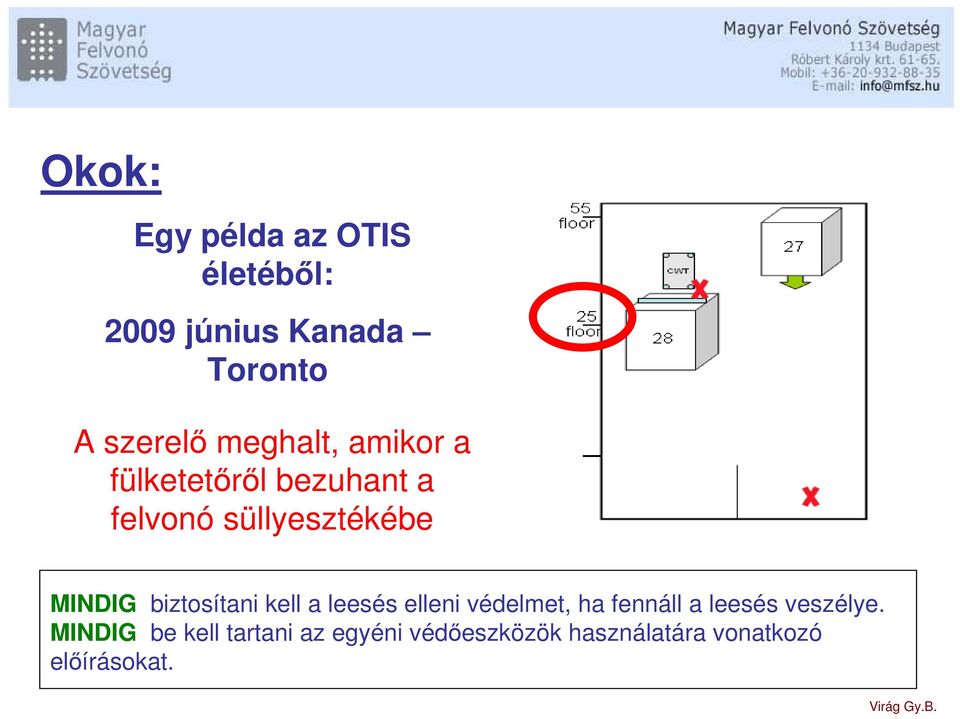

9 Okok: Egy példa az OTIS életébıl: 2009 június Kanada Toronto A szerelı meghalt, amikor a fülketetırıl bezuhant a felvonó süllyesztékébe MINDIG biztosítani kell a leesés elleni védelmet, ha fennáll a leesés veszélye. MINDIG be kell tartani az egyéni védıeszközök használatára vonatkozó elıírásokat.

10 Az elhunyt szerelı öt lánya és az özvegye

11

12

13 Milyen érzés lenne így vinni valamelyikünk koporsóját?!

14

15 Milyen érzés lenne így látni valamelyikünk temetési menetét?!

16 Milyen érzés lenne így sort állni valamelyikünkért?!

17 Andrew Paul Hill

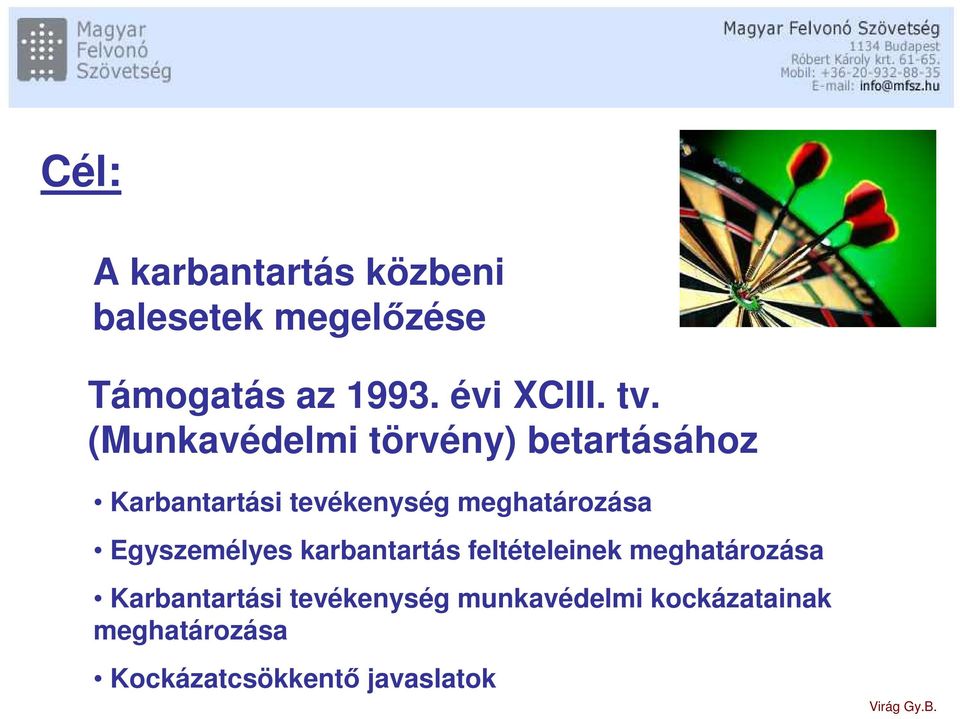

18 Cél: A karbantartás közbeni balesetek megelızése Támogatás az évi XCIII. tv. (Munkavédelmi törvény) betartásához Karbantartási tevékenység meghatározása Egyszemélyes karbantartás feltételeinek meghatározása Karbantartási tevékenység munkavédelmi kockázatainak meghatározása Kockázatcsökkentı javaslatok

19 Csapatmunka: Fazekas Árpád Apatini Kornél MFSZ elnöke Bilicz Tibor Hankó Olga Kamarás Péter Koltai Henrik Ványi Sándor Virág György Barnabás

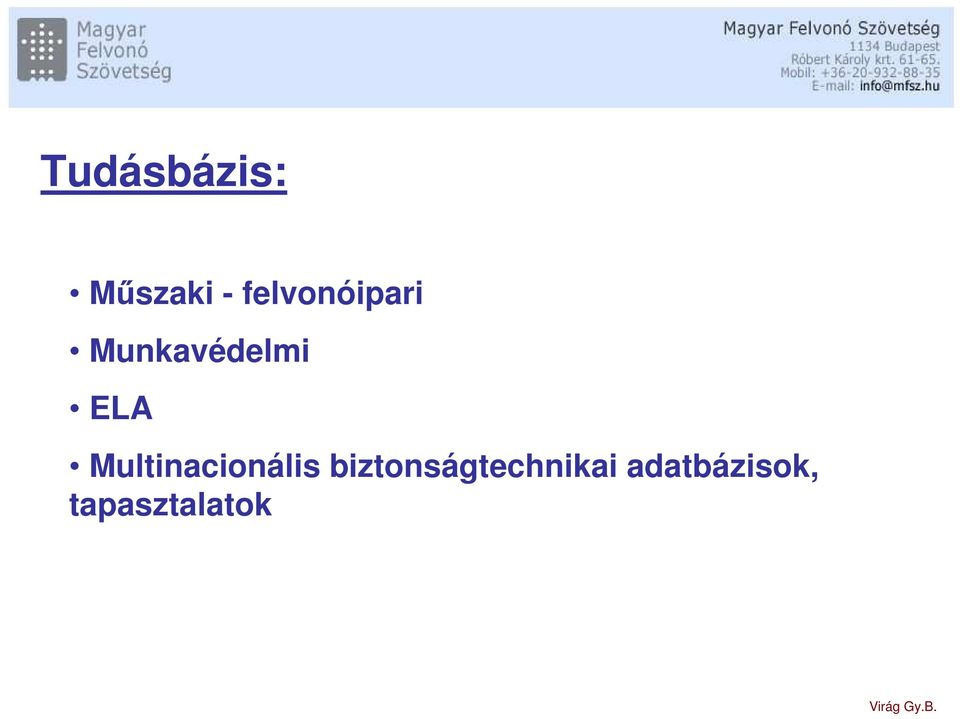

20 Tudásbázis: Mőszaki - felvonóipari Munkavédelmi ELA Multinacionális biztonságtechnikai adatbázisok, tapasztalatok

21 Alapvetések Bevezetı az elemzéshez Mit tekintettünk karbantartási tevékenységnek a munka során illetve mit nem? A karbantartás alatt értjük mindazt a rendszeresen ismétlıdı tevékenységet, mely a felvonó berendezés megbízható és biztonságos mőködésének biztosításához szükséges. Nem ide tartozó: a javítás, az alkatrész, vagy fıdarab csere, az idıszakos, vagy éves vizsgálat. A hagyományos, géphelyiséggel rendelkezı, elektromos-, vagy hidraulikus hajtással bíró felvonók karbantartási tevékenysége. Nem foglalkoztunk: a géphelyiség nélküli felvonók, a speciális emelık, körforgók, felvonó akna határoló szerkezet nélküli ún. panoráma felvonók karbantartásával.

22 Az elemzés táblázata (részlet): Felvonó karbantartás elemzése KATEGÓRIA SORSZÁM TEVÉKENYSÉG Részletezés (kódolva) Karbantartási mőveletek szimbólumai Szerszámok, eszközök Kockázatok Kommunikációs feladatok a karbantartás megkezdése elıtt 0 Tájékozódás, tájékoztatás a munka megkezdése elıtt Felvonókönyv (Gépkönyv) áttekintése. Az üzemeltetı tapasztalatának meghallgatása. Az utasok tájékoztatása a karbantartási munkálatokról. A karbantartási munka megtervezése, a szükséges "üzemen kívüli tábla", toll Figyelmeztetı jelek A kockázat csökkentése, megszőntetése Rendelkezı jelek 1 Közlekedés, az épület megközelítése elıkészület a kockázatok kezelésére, a szükséges szerszámok és személyi védıfelfelszerelések tervek, szerszámok, védıfelszerelés biztosítása botlás, csúszás, kézsérülés védıcipı, védıkesztyő viselése 2 Géphelyiség, kerék helyiség, vagy géptér megközelítése Meggyızıdni a biztonságos közlekedési utvonalak, világítás meglétérıl világító eszköz, zárnyitó kulcsok botlás, csúszás, kézsérülés, fej védıcipı, védıkesztyő védısapka viselése, körültekintı közlekedés, pótvilágítás megléte, helyismeret, tiszta rendezett, leesés elleni védelemmel ellátott útvonal beütése, leesés veszélye (üzemeltetı által), Megközelítés 3 Utazási komfort ellenırzése A munka megkezdésekor a fülkében utazva ellenırizni a fülke sima, zajtalan járását, a rázkódás és súrlódás mentes haladást, a gyorsulási és lassulási érzést, a mérıszalag szintbeállás pontosságát. 4 Aknasüllyeszték megközelítése Meggyızıdni az elıtér és a süllyeszték megfelelı megvilágításáról, az aknajtó véletlen bezáródásának megakadályozása, a süllyesztéki stop kapcsoló biztonságizár-nyitó, aknaajtó kitámasztó, leesés, kézsérülés, botlás, ajtó védıkesztyő viselése, plusz világítás megléte, ajtókitámasztó (gumiék, kereszt, stb)használata, biztonsági érintkezık érintkezık ellenırzése, biztonsági kapcsolók használata, megfelelı mőködését ellenırizni véletlenszerő rácsukódása, megfelelı süllyesztéki látra használata, fokozott figyelem a fülke véletlenszerő elindulása nyitott ajtónál. 5 Géptér, keréktér általános tisztítás, takarítás Pormentesítés a berendezésekrıl, padlóról, veszélyes hulladék kezelés por belégzése, kéz sérülése, seprő, rongy, porszívó, por törlıkefe, kéz becsípıdése, vegyi anyag lapát, szemét győjtı szervezetbe (bır, szem, légutak) jutása, védıkesztyő, porálarc, szemüveg viselése, 6 Gép olajszint ellenırzés, esetleges utántöltés Gép olajszint ellenırzés hajtómőben, motorban, esetleges utántöltés fıkapcsoló zár, olajtartály vegyi anyag szervezetbe (bır, szem, légutak) jutása,kéz sérülése, kéz becsípıdése, fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, elcsúszás védıkesztyő, szemüveg viselése, kifolyt olaj felitatása 7 Olajcsere Fáradt olaj leengedése, kezelése, elszállítása fıkapcsoló zár, olajtartály, fáradt olaj vegyi anyag szervezetbe (bır, szem, légutak) jutása, tartály, tölcsér, rongy elcsúszás, hát, gerinc, kéz sérülése, húzódása fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, védıkesztyő, szemüveg viselése, kézi anygmozgatás szabályainak betartás, segédeszköz alkalmazása (pl béka), kifolyt olaj felitatása 8 Fék ellenırzése, esetleges utánállítása A fékbetét kopásának, a fékbetét és tárcsa hézag ellenırzése, utánállítása kézi szerszámok fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, kéz becsípıdése, sérülése védıkeztyő viselése 9 Hajtás általános ellenırzése, A zajszint, rezgés és melegedés, kuplung gumik ellenırzése kézi szerszámok forgó mozgó alkatrészektıl biztonságos távolság megtartása (utánállításnál fıkapcsoló lekapcsolás visszakapcsolás kéz becsípıdése, sérülése megakadályozása, védıkesztyő) Géphelyiség, vagy géptér, hajtás specifikus munkák 10 Hajtótárcsa és kötél ellenırzése, terelések ellenırzése A hajtótárcsa és a kötélhornyok kopásának ellenırzése, a kötelek elhasználódásának ellenırzése. világító eszköz, kéziszerszámok, mérıeszköz kéz becsípıdése, sérülése felvonó fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, védıkeztyő viselése 11 Kötélbekötés (ha van) ellenırzése, szükség szerinti beállítása Rúgos felfüggesztés esetén ellenırizni a rúgok azonos terhelését, szükség esetén korrigálni a függesztıcsavarok állításával.. világító eszköz, kéziszerszámok, mérıeszköz kéz becsípıdése, sérülése felvonó fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, védıkeztyő viselése 12 Sebességhatároló ellenırzése Ellenırizni a kötél állapotát, a kötél elhasználódottságát, zsírzó utántöltése, csapágy kenése kéziszerszámok, gépzsír, rongy, olajzó vegyi anyag szervezetbe (bır, szem, légutak) jutása, kéz felvonó fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, védıkesztyő, szemüveg viselése, sérülése, húzódása szétkenıdött zsír feltisztítása, 13 Kötelek, függesztı elemek ellenırzése, ápolása A kötelek, függesztı elemek állapotának ellenırzése, megtisztítása a rátapadt szennyezéstıl zsír oldó folyadék (spray), rongy, vegyi anyag szervezetbe (bır, szem, légutak) jutása, kéz felvonó fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, védıkesztyő, szemüveg viselése, sérülése, húzódása szétkenıdött zsír feltisztítása, 14 Zsírzók, olajzók feltöltése A zsírzók szükség szerinti kitisztítása, feltöltése, a csapágyak kenése gépzsír, olaj, kéziszerszámok vegyi anyag szervezetbe (bır, szem, légutak) jutása, kéz felvonó fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, védıkesztyő, szemüveg viselése, sérülése, húzódása szétkenıdött zsír feltisztítása, Egyéb gáptéri tartozékok Szellızı ventilátorok, tacho dinamók, kötél szorítók, 15 meglétének, mőködésének ellenırzése utasító táblák, villamos dokumentáció, forgó részek burkolatai. mérı eszközök kéz sérülése, becsípıdése felvonó fıkapcsoló lekapcsolás visszakapcsolás megakadályozása, védıkesztyő viselése,

23 Az elemzés táblázata Kategóriák Tevékenység Tevékenység részletezése Karbantartási mőveletek szimbólumai Szerszámok, eszközök Kockázatok Figyelmeztetı jelek A kockázatok megszőntetése, csökkentése Rendelkezı jelek

24 Az elemzés táblázata A kategóriák Megközelítés Géphelyiség, géptér, hajtásspecifikus munkák Vezérléssel kapcsolatos karb. feladatok Aknasüllyesztékben végzendı munkák Aknaajtók Fülketetırıl elvégezhetı feladatok Fülke Hidraulikus felvonók karbantartása

25 Az elemzés táblázata A kokcázatfelmérésrıl és értékelésrıl: Az Mvt szerint munkavédelmi és fogl. eü. szakorvosi szaktevékenység! Hankó Olga Schindler Hungária Kft Virág György Barnabás OTIS Felvonó Kft A kockázatok meghatározása, a megszőntetésre, csökkentésre vonatkozó iránymutatással. Azonban: foglalkozás-egészségügyi szakorvos bevonása nélkül történt!

26 Az elemzés táblázata Karbantartási mőveletek szimbólumai Karbantartási szimbólum Karbantartási szimbólum jelentése Karbantartási szimbólum Karbantartási szimbólum jelentése Karbantartási szimbólum Karbantartási szimbólum jelentése Sorszám Sorszám Sorszám Sorszám Karbantartási szimbólum Karbantartási szimbólum jelentése 1 Ellenırzés rányomással 11 Kopás ellenırzése 21 Zsír-utántöltés 31 Táblát elhelyezni! 2 Nyomáspróba 12 Olajszint ellenırzése 22 Szerelés kéziszerszámmal 32 világító eszköz 3 Feszesség ellenırzése 13 Olaj utántöltése 23 Szerelés kéziszerszámmal 33 Kulcsos kapcsoló / tabló 4 Ellenırzés húzással 14 Fáradt olaj eltávolítása 24 Meghúzni 34 Lépésbiztos? 5 Ellenırzés emeléssel 15 Be-, ill. kikapcsolás (Fıkapcsoló lezárása - LO-TO) 25 Oldani 35 Dokumentálás, tájékoztatás 6 Figyelem! 16 Törlés, tisztítás 26 Úszókábel köpeny ellenırzése 36 Mőszeres mérés 7 Kötél ellenırzése 17 Takarítás seprővel, kefével 27 Mérés 37 Aknaajtó kitámasztás 8 Fénysugár-vizsgálat 18 Por eltávolítása 28 Rés mérése 38 Munka elıkészítés 9 Szemrevételezés 19 Mozgási irányok 29 Mérés, idılefutás 39 Hımérséklet mérı C 10 Zajvizsgálat 20 Zsírozás 30 Olajozás

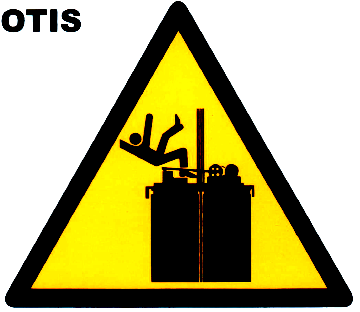

27 Az elemzés táblázata Figyelmeztetı jelek Figyelmeztetı jelek jelentése Vigyázat, lépcsı Példák Pl.: meredek lépcsı / létra vezet a gépházhoz Figyelmeztetı jelek Figyelmeztetı jelek jelentése Automatikus mőködéső berendezés Példák Pl.: burkolatlan lendkerék Botlásveszély Pl.: magas küszöb / szintkülönbség Vigyázat! A kötél beránthatja! Pl.: burkolatlan hajtó-, és/vagy terelıtárcsa Figyelmeztetı jelek Elcsúszás veszélye Zuhanásveszély Pl.: hidraulika folyadék / víz Pl.: nem megfelelı korlát a gépház megközelítési útvonalán (30 cm-nél nagyobb rés) Vigyázat! Kéz beszorulásának és/vagy becsípıdésének veszélye! Forró tárgy, vagy felület Pl.: hidraulikus munkahengerek javítása során Pl.: hidraulika tartály / hőtı, motor, ellenállás Vigyázat! Leeshet a fülketetırıl! Hiányzó, vagy nem megfelelı védıkorlát a fülketetın (30 cm-nél nagyobb rés) Mérgezı anyagok Pl.: vegyszerek a felvonó karbantartásához, tisztításához Vigyázat! Az aknafödém veszélyesen közel van! Maró / lúgos / korrozív anyagok Pl.: vegyszerek a felvonó karbantartásához, tisztításához Vigyázat! Ellensúly! Pl.: Burkolat nélküli ellensúly a süllyesztékben. Irritatív, az egészségre ártalmas anyagok Pl.: vegyszerek a felvonó karbantartásához, tisztításához Leesı tárgyak Pl.: az aknába tárgyak eshetnek Tőzveszély Elmozduló tárgyak, automatikus ajtók Pl.: a gépház ajtaja rugós visszahúzóval ellátott; tetıcsapóajtó Vigyázz, akna! Áramütés veszélye Pl.: burkolatlan feszültség alatti berendezések Általános veszély! Olyan esetekben, melyekrıl a fenti jelek nem rendelkeznek.

28 Az elemzés Sorszám Biztonsági jelek Biztonsági jelek jelentése Példák táblázata 1 Védısisak használata kötelezı! Pl.: Aknában végzett munka Rendelkezı jelek 2 3 Védıszemüveg használata kötelezı! Hallásvédı eszköz használata kötelezı! Pl.: Fúrás, gyorsvágó (flex) használata, vegyianyagok használata Zajos munkakörnyezetben 4 Leeés elleni védıeszköz használata kötelezı! Pl. Fülketetın, ahol nincs, vagy nem megfelelı a korlát 5 Védıkesztyő használata kötelezı! Pl. Vágásbiztos kesztyő: Anyagmozgatás, fémszerkezeti munkavégzés esetén Vegyvédelmi kesztyő: kenı és tisztítószerek, egyéb vegyianyagok használatánál Elektromos védıkesztyő: feszültség alatti munkavégzésnél 6 Védıcipı használata kötelezı! Pl. Anyagmozgatás, villamos munkák stb. 7 Porvédı / Légzésvédı használata kötelezı! Pl. Takarítási tevékenységnél, vegyianyagok használatánál stb.

29 Egyszemélyes karbantartás munkabiztonsági feltételei

30 Alapvetések: munkavédelmi megközelítés Csak az elıbb felsorolt karbantartási tevékenységek kockázatelemzése történt meg. Feltételezve a mv. szabályok ismeretét, és betartását A felvonó rendelkezik az alapvetı biztonsági feltételekkel, berendezésekkel A biztonsági berendezések mőködıképességének ellenırzése A biztonsági berendezések, eszközök minden körülmények közötti használata.

31 Alapvetések: munkavédelmi megközelítés Az alábbi egyéni védıeszközök rendelkezésre állnak: védıcipı védısisak / védısapka vágásbiztos kesztyő védıszemüveg légzésvédı álarc elektromos energiák elleni EVE leesés elleni EVE

32 Alapvetések: Fülketetın biztonságos korlát

33 Alapvetések: Leesési veszély esetén rendelkezésre áll a teljes testet tartó hevederzet, megfelelı kikötıkötéllel, ismert teherbírású, megfelelı kikötési ponttal.

34 Alapvetések: Rendelkezésre álló biztonsági berendezések: Aknaajtó biztonsági vonal. Fülketetın karbantartási tabló, vész-stop kapcsoló Süllyesztéki vész-stop kapcsoló Süllyesztéki létra

35 Alapvetések: A felvonó rendelkezik az alapvetı biztonsági feltételekkel: Zárható fıkapcsoló

36 Alapvetések: A felvonó rendelkezik az alapvetı biztonsági feltételekkel: Burkolat a hajtótárcsán / terelıtárcsán

37 Kemény munkabiztonsági feltételek? Költségek? Mi a drága?

38 Összefoglalásul:??? Az elıbbi táblázatban felsorolt - értelmezési és alkalmazási korlátozások, valamint - az elıírt biztonsági és használati feltételek megtartása esetén értékelésünk alapján:????????? egy szerelı is elvégezheti a karbantartást.

39 Összefoglalásul: Azonban: Nem Szentírás a program megállapítása Nem jogszabály-értelmezés Nem kezelhetı önálló munkavédelmi kockázatelemzésként Nem helyettesíti a vállalkozások munkavédelmi kockázatfelmérését és kockázatelemzését. IRÁNYMUTATÁS!

40 Az elemzés elérhetısége Terv szerint az MFSZ honlapján, nyomtatható, plakátolható formában. Kérdések????????????????????????? Türelem!

41 Köszönöm a Mindenki Mindenhol Mindenkor figyelmet!
