1 Budapesti Mûszaki Fõiskola Rejtõ Sándor Könnyûipari Mérnöki Kar Médiatechnológiai Intézet Nyomdaipari Tanszék Karbantartás-szervezés a nyomdaiparban

2 6. előadás Karbantartás irányítási információs rendszer kialakítása Zárthelyi pédák Prezentációs témák választása

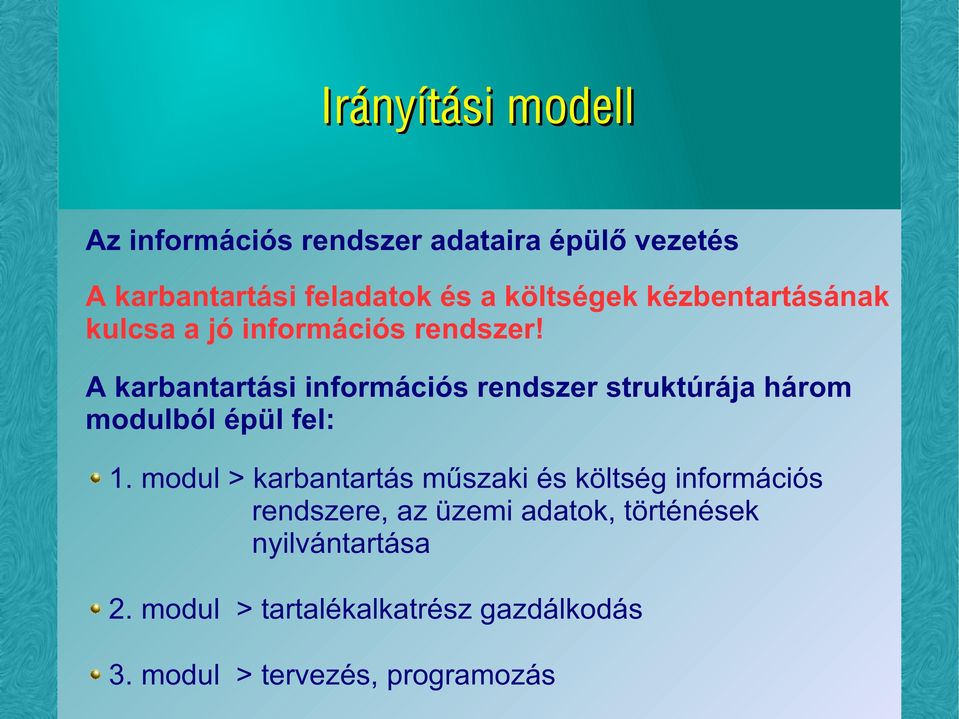

3 Az információs rendszer adataira épülő vezetés A karbantartási feladatok és a költségek kézbentartásának kulcsa a jó információs rendszer! A karbantartási információs rendszer struktúrája három modulból épül fel: 1. modul > karbantartás műszaki és költség információs rendszere, az üzemi adatok, történések nyilvántartása 2. modul > tartalékalkatrész gazdálkodás 3. modul > tervezés, programozás

4 Gépfelügyelő rendszerek a nyomdaiparban A korszerű, nagy teljesítményű gyártósorok megjelenésével együtt jelentkezett az igény az azonnali működési információkra. A termelési és a karbantartási információk együtt, automatikus rögzítéssel jelennek meg. Könnyen csatlakoztathatók számítógépes hálózatokhoz.

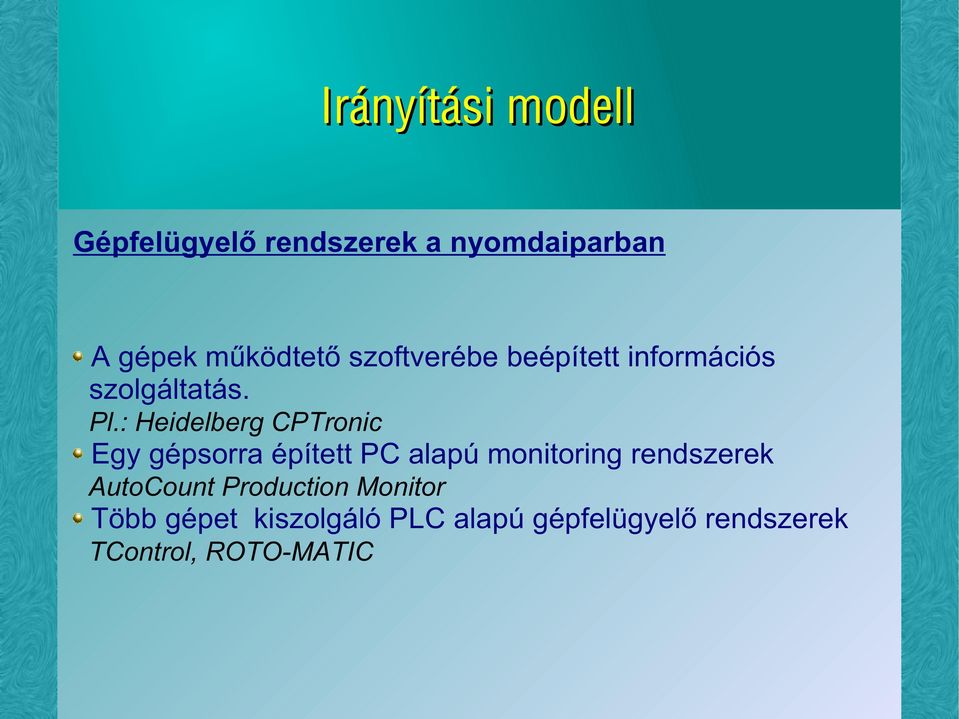

5 Gépfelügyelő rendszerek a nyomdaiparban A gépek működtető szoftverébe beépített információs szolgáltatás. Pl.: Heidelberg CPTronic Egy gépsorra épített PC alapú monitoring rendszerek AutoCount Production Monitor Több gépet kiszolgáló PLC alapú gépfelügyelő rendszerek TControl, ROTO-MATIC

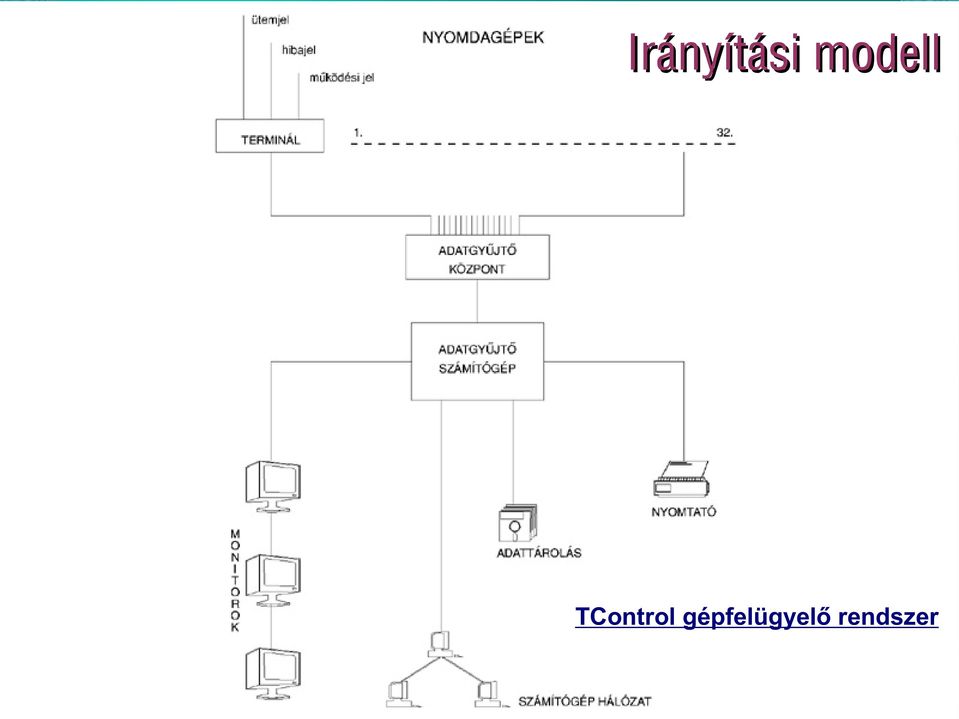

6 TControl gépfelügyelő rendszer

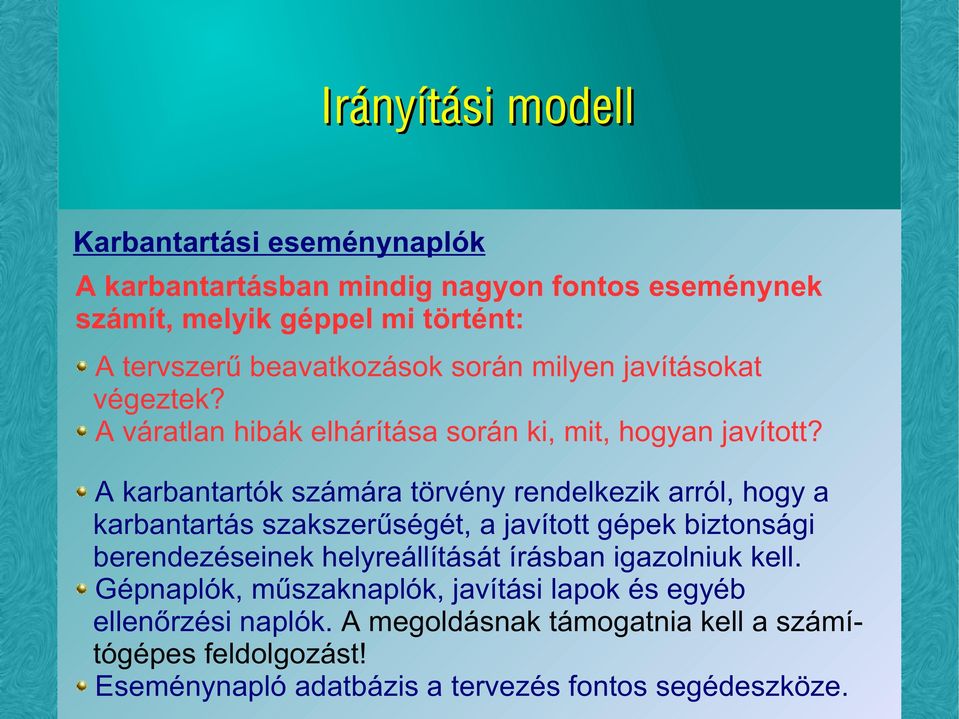

7 Karbantartási eseménynaplók A karbantartásban mindig nagyon fontos eseménynek számít, melyik géppel mi történt: A tervszerű beavatkozások során milyen javításokat végeztek? A váratlan hibák elhárítása során ki, mit, hogyan javított? A karbantartók számára törvény rendelkezik arról, hogy a karbantartás szakszerűségét, a javított gépek biztonsági berendezéseinek helyreállítását írásban igazolniuk kell. Gépnaplók, műszaknaplók, javítási lapok és egyéb ellenőrzési naplók. A megoldásnak támogatnia kell a számítógépes feldolgozást! Eseménynapló adatbázis a tervezés fontos segédeszköze.

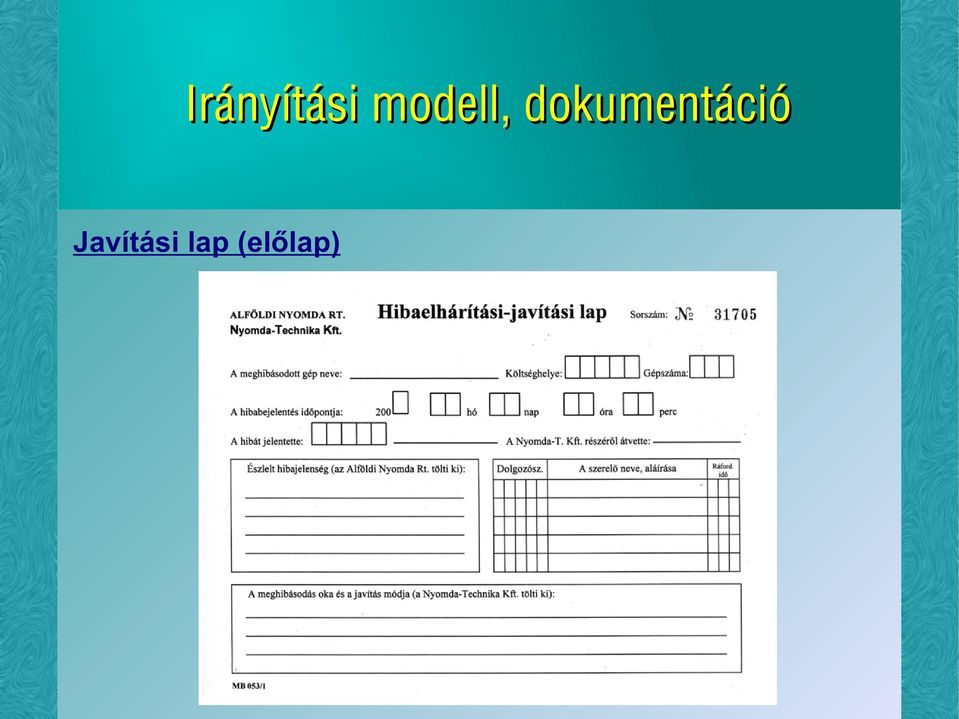

8 , dokumentáció Javítási lap (előlap)

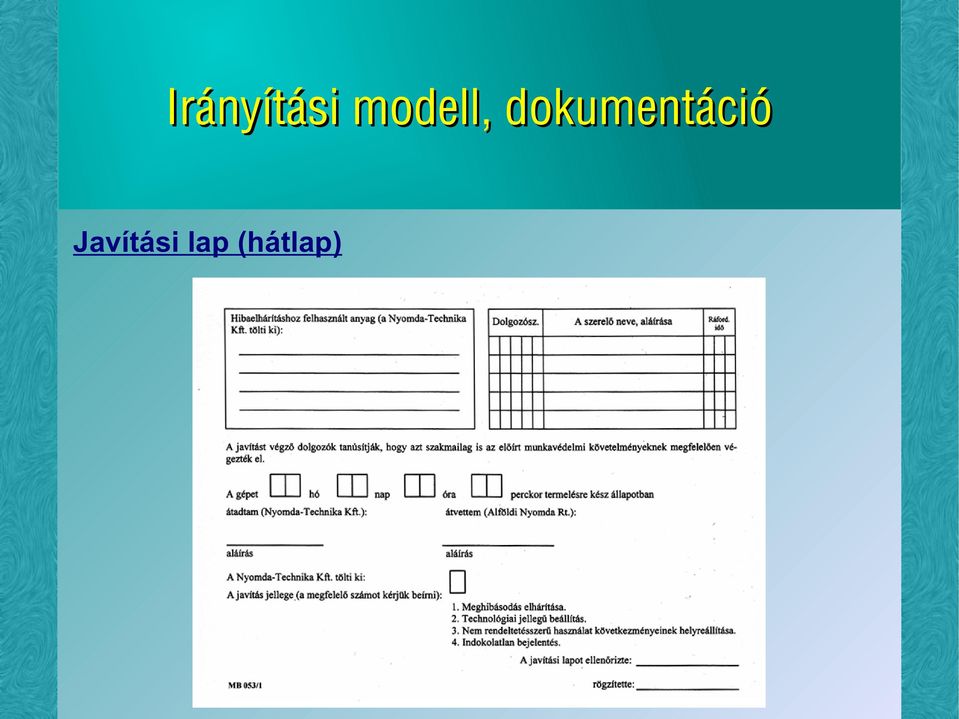

9 , dokumentáció Javítási lap (hátlap)

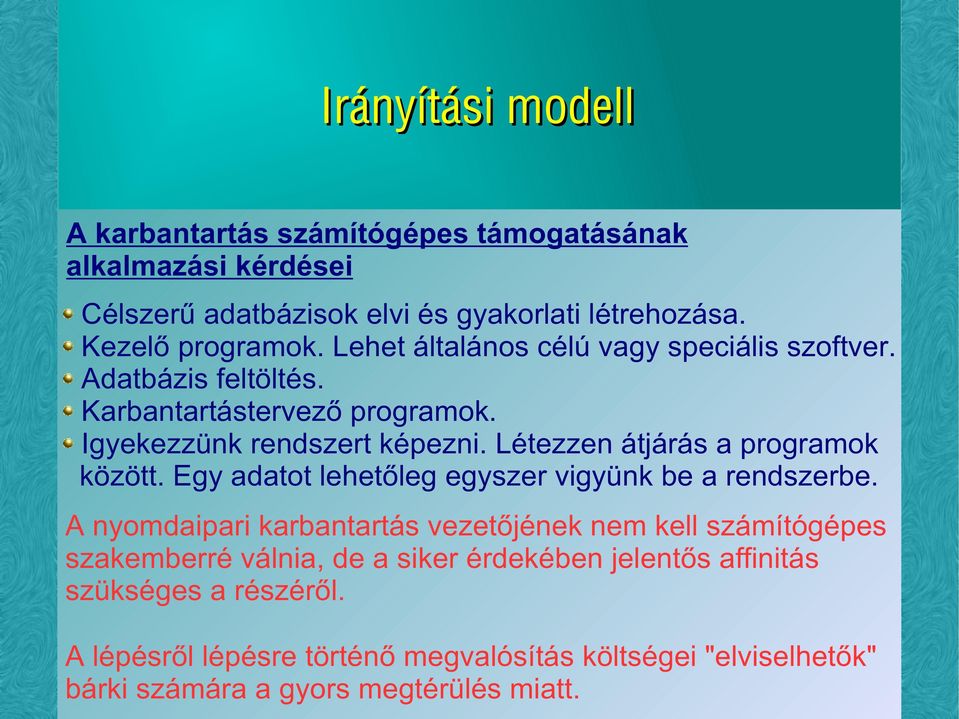

10 A karbantartás számítógépes támogatásának alkalmazási kérdései Célszerű adatbázisok elvi és gyakorlati létrehozása. Kezelő programok. Lehet általános célú vagy speciális szoftver. Adatbázis feltöltés. Karbantartástervező programok. Igyekezzünk rendszert képezni. Létezzen átjárás a programok között. Egy adatot lehetőleg egyszer vigyünk be a rendszerbe. A nyomdaipari karbantartás vezetőjének nem kell számítógépes szakemberré válnia, de a siker érdekében jelentős affinitás szükséges a részéről. A lépésről lépésre történő megvalósítás költségei "elviselhetők" bárki számára a gyors megtérülés miatt.

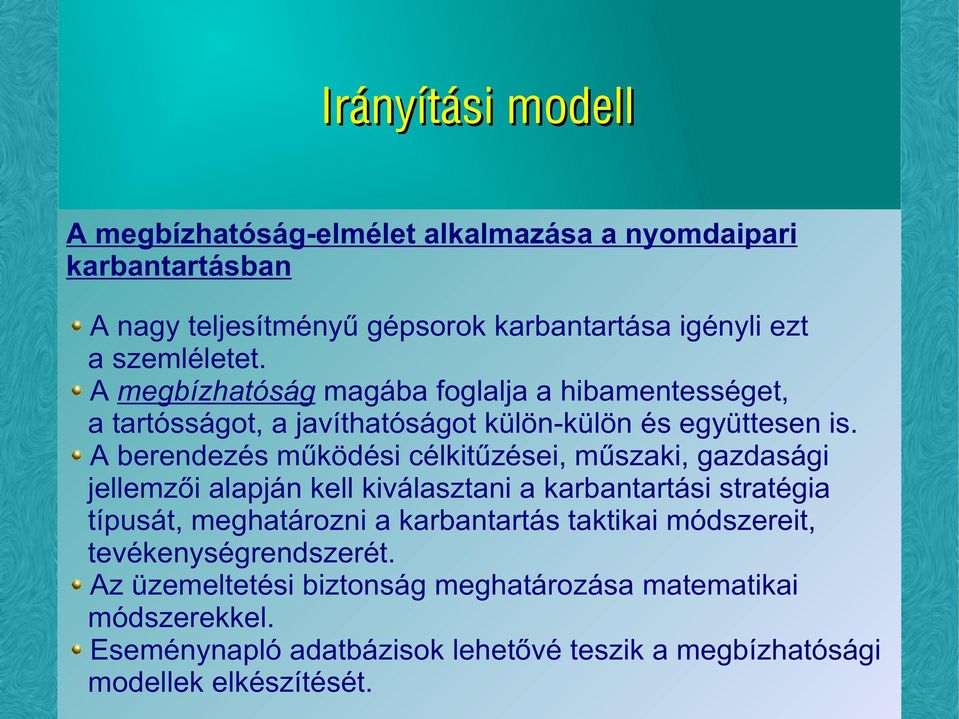

11 A megbízhatóság-elmélet alkalmazása a nyomdaipari karbantartásban A nagy teljesítményű gépsorok karbantartása igényli ezt a szemléletet. A megbízhatóság magába foglalja a hibamentességet, a tartósságot, a javíthatóságot külön-külön és együttesen is. A berendezés működési célkitűzései, műszaki, gazdasági jellemzői alapján kell kiválasztani a karbantartási stratégia típusát, meghatározni a karbantartás taktikai módszereit, tevékenységrendszerét. Az üzemeltetési biztonság meghatározása matematikai módszerekkel. Eseménynapló adatbázisok lehetővé teszik a megbízhatósági modellek elkészítését.

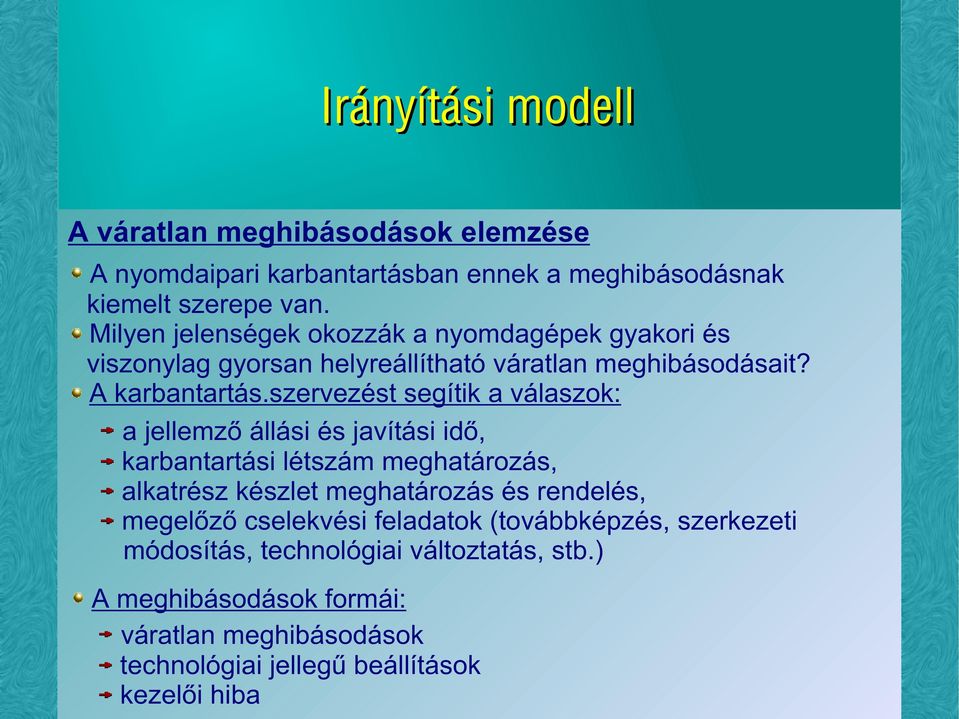

12 A váratlan meghibásodások elemzése A nyomdaipari karbantartásban ennek a meghibásodásnak kiemelt szerepe van. Milyen jelenségek okozzák a nyomdagépek gyakori és viszonylag gyorsan helyreállítható váratlan meghibásodásait? A karbantartás.szervezést segítik a válaszok: a jellemző állási és javítási idő, karbantartási létszám meghatározás, alkatrész készlet meghatározás és rendelés, megelőző cselekvési feladatok (továbbképzés, szerkezeti módosítás, technológiai változtatás, stb.) A meghibásodások formái: váratlan meghibásodások technológiai jellegű beállítások kezelői hiba

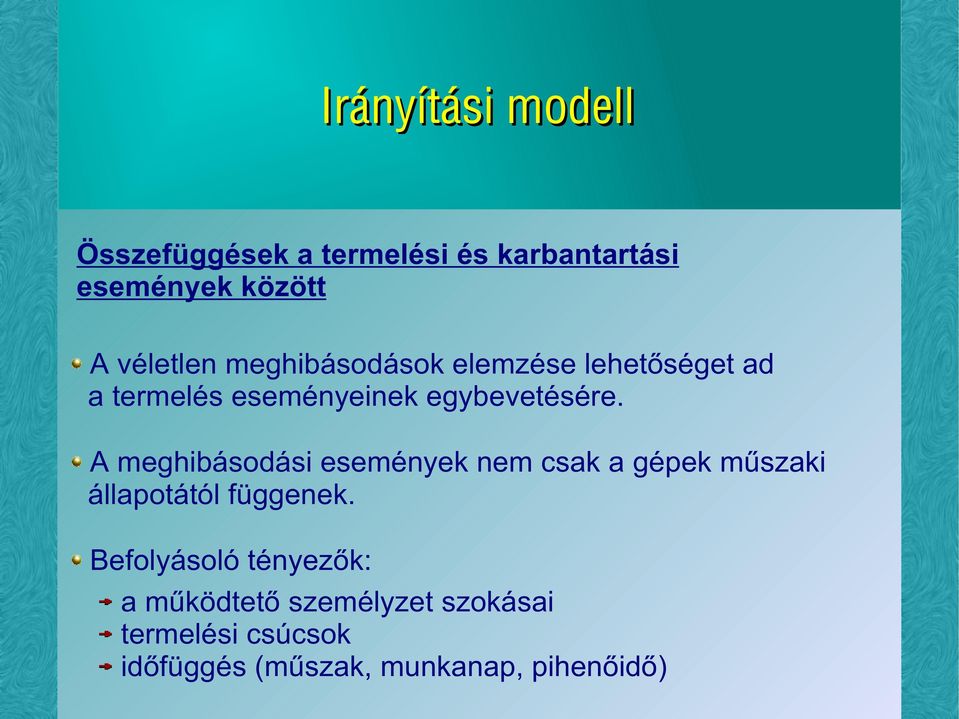

13 Összefüggések a termelési és karbantartási események között A véletlen meghibásodások elemzése lehetőséget ad a termelés eseményeinek egybevetésére. A meghibásodási események nem csak a gépek műszaki állapotától függenek. Befolyásoló tényezők: a működtető személyzet szokásai termelési csúcsok időfüggés (műszak, munkanap, pihenőidő)

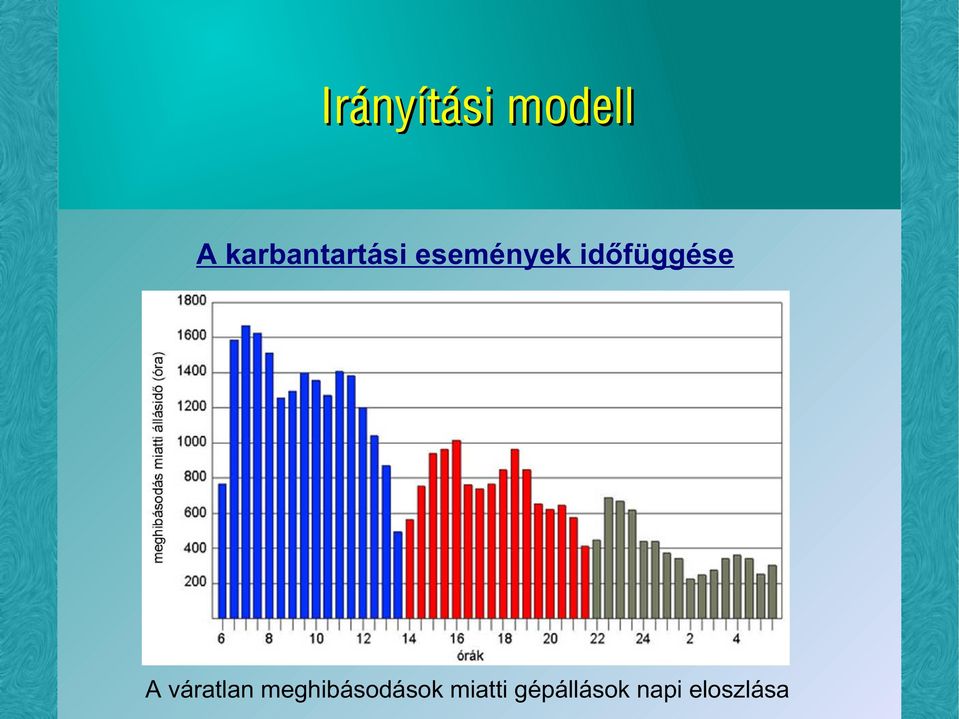

14 A karbantartási események időfüggése A váratlan meghibásodások miatti gépállások napi eloszlása

15

16 Zárthelyi mintapélda 1. Határozza meg az alábbi példán, hogy egy nyomdagép hibamentes működése érdekében az üzemeltetés során milyen szempontokra kell figyelnie és milyen karbantartási feladatokat kell megszerveznie! Rajzoljon fel egy tervezett javítási ciklusszerkezetet! Példa: Egy öt nyomóműves B/3-as formátumú számítógép vezérlésű íves ofszet nyomógép üzembe helyezésére januárjában került sor. A berendezésre vállalt garancia 1 év. A jelenleg ismert kapacitás lekötés alapján az első két évben a gép két műszakban, majd 2008-től három műszakban fog üzemelni.

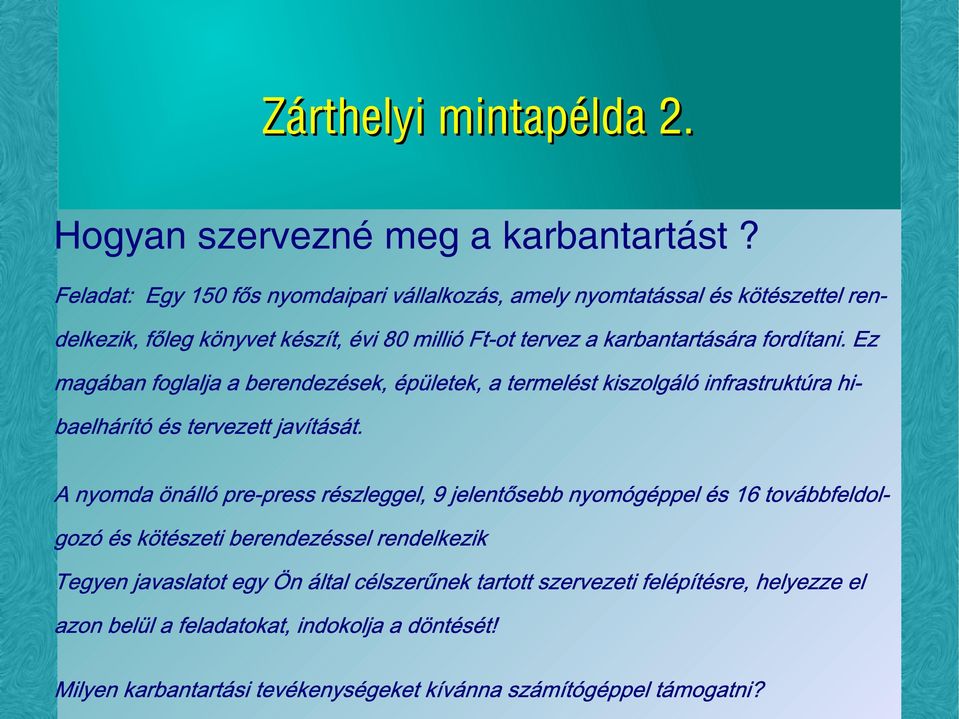

17 Zárthelyi mintapélda 2. Hogyan szervezné meg a karbantartást? Feladat: Egy 150 fős nyomdaipari vállalkozás, amely nyomtatással és kötészettel rendelkezik, főleg könyvet készít, évi 80 millió Ft-ot tervez a karbantartására fordítani. Ez magában foglalja a berendezések, épületek, a termelést kiszolgáló infrastruktúra hibaelhárító és tervezett javítását. A nyomda önálló pre-press részleggel, 9 jelentősebb nyomógéppel és 16 továbbfeldolgozó és kötészeti berendezéssel rendelkezik Tegyen javaslatot egy Ön által célszerűnek tartott szervezeti felépítésre, helyezze el azon belül a feladatokat, indokolja a döntését! Milyen karbantartási tevékenységeket kívánna számítógéppel támogatni?

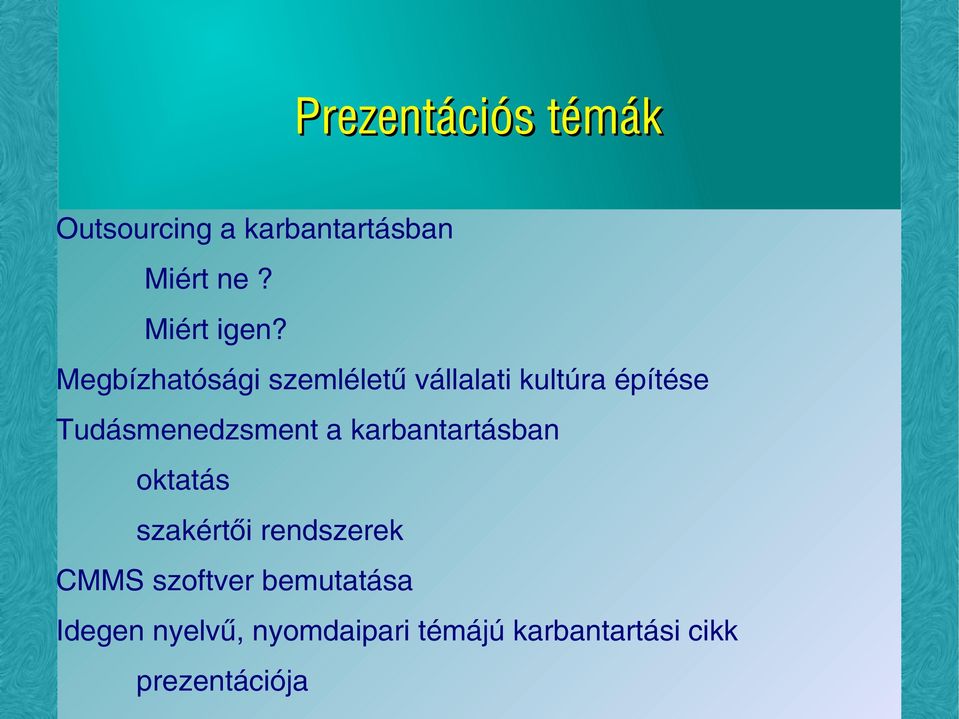

18 Prezentációs témák Outsourcing a karbantartásban Miért ne? Miért igen? Megbízhatósági szemléletû vállalati kultúra építése Tudásmenedzsment a karbantartásban oktatás szakértõi rendszerek CMMS szoftver bemutatása Idegen nyelvû, nyomdaipari témájú karbantartási cikk prezentációja

19 Köszönjük a figyelmet! Viszontlátásra a következõ elõadáson.
