Kit supraveghere video PNI House WiFi 400

Átírás

1 Kit supraveghere video PNI House WiFi 400 NVR si 4 camere wireless MANUAL DE UTILIZARE Meniu NVR Aplicatie CloudLens2 (Android / ios) Software HCMS (Windows)

2 DESCRIERE CAMERA IP: DESCRIERE NVR: Antena 1 - Conector antena 2 - Suport montare 2 - Interfata retea 3 - Reglare unghi inclinare camera 3 - Interfata VGA 4 - Interfata retea 4 - Interfata HDMI 5 - Port alimentare 12V 5 - Port USB 6 - Port alimentare 12V SPECIFICATII TEHNICE CAMERA IP: Model Senzor imagine Iluminare minima Lentile IR LED SNR Shutter electronic Compresie video Rezolutie maxima Video resolution Rata transfer date (output bitrate) Detectie miscare camera WiFi cu IP 720P CMOS OV1045 1/4" 1.0MP 720P 0.5Lux@F1.2 (color); 0.05 Lux@F1.2 (B/L); 0Lux (IR pornit) lentile fixe 3.6 mm 36 leduri IR, distanta IR maxim 30 m 39dB 1/5-1/20,000s H.264 High profile / M-JPEG 1280x720@5-20fps Flux principal , Flux secundar , 480 x 360, , , CBR sau VBR rate variable: 32K~10M Da 2

3 Control de la distanta de pe telefon Protocol Interfata retea WIFI 2.4G Distanta WIFI Alimentare Temperatura de lucru Umiditate de lucru SPECIFICATII TEHNICE NVR: Video Suporta Android/ ios TCP/IP HTTP, NTP, IGMP, DHCP, UDP, SMTP, RTP, RTSP, ARP, DDNS, DNS, HTTPS 802.1XP2P 1x10/100 Mbps RJ45 Pana la 100m (in functie de obstacole) 12V / 1A -25 C ~ +60 C 0% - 90% RH (fara condens) Sistem de operare Compresie video H.264 Rezolutie maxima Intrari video Embedded LINUX 1280 x 720px@5-20fps 8 x 720P Audio Compresie audio G.711 Inregistrare si redare Retea WIFI Conectica Mod inregistrare Protocol Smartphone Browser WIFI Antena WIFI Distanta transmisie Iesiri video Interfata retea Manual / Detectie miscare / Programata / Alarma TCP/IP,HTTP,DHCP,UD,R TP,RTSP,FTP,NTP,SADP( cautare automata IP), P2P Suporta Android/ ios Support IE V9 modul receptie WIFI 2 antene 5 db Pana la 100 m (in functie de obstacole) 1 x VGA, 1 x HDMI RJ45 10/100 Mbps USB 2 x USB 2.0 Hard disk HDD Suporta 1 HDD (max 4TB) Altele Alimentare Consum Temperatura de operare 12V / 3A 5W (fara HDD) -25 C ~ +55 C Umiditate de operare 10% ~ 90% 3

4 INSTALARE NVR: Desfaceti carcasa NVR-ului si instalati hard disk-ul (nu este inclus). Conectati cablurile de date si de alimentare. Inchideti carcasa si fixati suruburile. Conectati mouse-ul la portul USB Conectati un monitor la NVR printr-un cablu HDMI sau VGA Conectati NVR-ul la internet cu ajutorul unui cablu de retea printr-un router/switch Nota: NVR-ul se conecteaza la router doar prin cablu. Comunicarea wireless este intre NVR si camere. Conectati NVR-ul la priza de curent folosind adaptorul 12 V / 3A inclus. Porniti NVR-ul. Ledul rosu se va aprinde. INSTALARE CAMERE: Faceti gauri in zid unde se doreste montarea camerei Fixati camera si strangeti suruburile Conectati camera la o sursa de curent folosind adaptorul 12V 1A inclus Nota: Va recomandam folosirea unei cutii de protectie (doze aplicate, minim IP55) pentru conectori, daca acestia se afla in bataia directa a ploii Reglati unghiul de inclinare a camerei in functie de necesitati. Camera permite o rotire de 360 pe orizontala si o inclinare de 180 pe verticala Nota: Pentru a asigura o imagine video de calitate, antena camerei video ar trebui inclinata astfel incat sa fie paralela sau in aceeasi directie cu antena NVR-ului. 4

5 Dupa ce se face autoconfigurarea conexiunii wireless intre NVR si camere (operatiunea poate dura cateva minute), pe monitor va aparea imaginea preluata de camerele video. AUTENTIFICARE: Faceti click dreapta pe ecran. Selectati orice meniu din lista. Va aparea un pop-up cu interfata de autentificare. Utilizatorul implicit este admin. Lasati necompletat campul pentru parola. Nota: Imediat dupa prima autentificare, schimbati parola: 5

6 Accesati Main menu (meniu principal) - System (sistem) - Users (utilizatori) Introduceti parola veche. Daca este prima autentificare in sistem, utilizatorul implicit nu este protejat de nici o parola; lasati campul necompletat. Introduceti parola noua, confirmati parola, click OK. CONFIGURARE RETEA: Puteti controla de la distanta NVR-ul doar dupa ce ati configurat corect parametrii de retea: Conectati cablul LAN pentru a avea acces la internet Accesati Main menu (meniu principal) - Maintenance (mentenanta) - System information (informatii sistem). Daca statusul P2P este ON (pornit) configurarea retelei este ok. Daca nu, procedati astfel: accesati Main menu (meniu principal) - System (sistem) - Network (retea). In tab-ul WiFi setting (setari WiFi) bifati DHCP si faceti click pe Save. Adresa IP va fi preluata automat din reteaua dumneavoastra locala. Asigurati-va ca reteaua dumneavoastra este conectata la Internet. Configurarea este reusita daca, dupa actualizare, adresa IP nu este In caz contrar, setati manual adresa IP si Gateway. 6

7 ALTE OPTIUNI: PLAYBACK (REDARE INREGISTRARI): Accesati Main menu (meniu principal) - Playback (redare) Selectati canalul si data. Faceti dublu click pentru a reda inregistrarea. BACKUP (REALIZARE COPIE DE SIGURANTA A INREGISTRARILOR): Conectati in portul USB un stick USB Accesati Main menu (meniu principal) - Backup Selectati canalul, tipul inregistrarii si perioada de timp. Click Search (Cauta). In interfata care se deschide, selectati fisierul dorit. Click Backup pentru a salva inregistrarea de stick-ul USB. 7

8 FORMATARE HDD Nota: Hard disk-ul nu este inclus in pachet. Faceti click dreapta pe ecran. Accesati Main menu - HD manager. Selectati hard disk-ul dupa care faceti click pe Initialize. Dupa terminarea formatarii (care poate dura cateva minute in functie de dimensiune) NVR-ul va putea incepe operatiunea de inregistrare. Pe fiecare canal va aparea iconita REC. SETARI INREGISTRARE (RECORDING): Selectati canalul. Selectati Timing (in patratelele selectate corespunzatoare zilelor saptamanii si orelor inregistrarea va fi activata) sau Null (in patratelele selectate corespunzatoare zilelor saptamanii si orelor inregitrarea va fi dezactivata). Click Save 8

9 ADMINISTRARE CANALE (CHANNEL): Adaugare camera Nota: NVR-ul suporta pana la 8 camere si este compatibil doar cu camerele de supraveghere video PNI IP11MP 720p wireless Daca vreti sa inlocuiti sau sa adaugati o camera in sistem, urmati pasii de mai jos: Conectati camera direct la NVR prin cablul de retea (nu functioneaza prin search in retea deoarece au clase de IP diferite) Accesati Main menu (meniu principal) - Channel (administrare canale), stergeti din lista camerele offline care au alaturata pictograma Click Search (cautare), selectati camera care trebuie adaugata, apoi click pe Add (adauga) si Save (salveaza). Mergeti inapoi la fereastra de vizualizare in timp real, click dreapta si selectati WiFi setting (setari WiFi) Scoateti cablul de retea din camera Dupa 30 de secunde, accesati din nou Main menu (meniu principal) - Channel (administrare canale) Click Search (cautare), selectati camera care trebuie adaugata, apoi click pe Add (adauga) si Save (salveaza) Repetati pasii de mai sus pentru fiecare camera pe care doriti sa o adaugati in sistem Click Save (salveaza) pentru a finaliza procedura de adaugare camere. Camerele nou adaugate vor aparea in fereastra de vizualizare imagini in timp real. 9

10 Setari OSD (OSD display) Setati numele camerei de pe un anumit canal. Setari decodare (Encode setting): Setati parametrii video pentru fiecare canal cum ar fi: rezolutie, cadre pe secunda, bit rate etc. pentru fluxul principal si secundar. Detectie miscare (Motion detection): Activati sau dezactivati aceasta functie, setati zona de detectie precum si gradul de sensibilitate pe un anumit canal. 10

11 Efecte imagine (image effects): Puteti modifica parametrii imaginii cum ar fi: luminozitate, saturatie, contrast. SETARI SISTEM (SYSTEM): General: Puteti schimba limba meniului, rezolutia de afisare, ora, data si viteza mouse-ului. Retea (Network): Puteti seta manual parametrii de retea sau ii puteti obtine automat bifand Obtain an IP address automatically si DHCP. 11

12 Administrare utilizatori (Users): Puteti adauga utilizatori sau schimba parola de acces. MENTENANTA (MAINTENANCE): Informatii sistem (System information): Ofera informatii despre versiune, status si P2P ID. Istoricul evenimentelor (Log information): Selectati perioada de timp pentru a vizualiza istoricul activitatilor din sistem: operare, inregistrare, configurare etc. 12

13 Mentenanta automata (Auto maintenance): La ora stabilita, sistemul reporneste automat. Actualizare firmware (Version upgrade): Salvati fisierul de upgrade pe un stick USB, in radacina acestuia. Conectati stick-ul in portul USB din NVR. In interfata Maintenance (Mentenanta) selectati sursa si dati click pe Upgrade (Actualizare): Intoarcerea la setarile initiale (Default configure): Sistemul va reporni automat pentru a reconfigura setarile din fabrica. 13

14 MONITORIZARE DE LA DISTANTA PRIN TELEFONUL MOBIL INSTALATI APLICATIA CLOUDLENS2 Metoda 1: scanati codul QR de mai jos Medoda 2: In Google Play sau App Store cautati CloudLens2. Dupa ce ati gasit aplicatia, instalati-o. ADAUGARE CAMERA: Dupa ce v-ati autentificat in aplicatie, click pe butonul plus in interfata principala: 14

15 Sunt trei metode pentru a aduga o camera: 1. Adaugare prin scanare cod QR. Click pe iconita.scanati codul QR din meniul NVR-ului. Accesati meniul Maintenance (Mentenanta) - System information (Informatii sistem). 2. Adaugare manuala: introduceti manual toate informatiile camerei ce urmeaza a fi adaugata: DeviceName: Dati un nume camerei. GID: Introduceti P2P ID-ul camerei (vezi imaginea de mai sus). Introduceti user-ul si parola. Nota: Folositi acelasi nume de utilizator si aceeasi parola cu care va autentificati in meniul NVR-ului. Numele de utilizator implicit este admin fara parola. 3. Cautare in retea: Click pe iconita.. Daca dispozitivul este in aceeasi retea cu telefonul mobil, aplicatia va gasi camerele in mod automat. Dupa ce ati adaugat camerele, acestea vor aparea in interfata principala de vizualizare. 15

16 Vizualizare in timp real Nota: Dupa ce camerele au fost adaugate in telefon, pictograma corespunzatoare devine verde daca sistemul de supraveghere este functional si gri daca este indisponibil. 1. In momentul cand apasati pe dispozitivul dorit, dedesubt vor aparea canalele sistemului de supraveghere. 2. Selectati canalul dorit pentru a-l afisa pe ecran. Numarul canalului va deveni verde. Puteti vedea maxim 4 canale simultan. Functii CloudLens2: Aplicatia suporta functia PTZ, capturi de ecran, video, editare, redare locala si la distanta, alarma etc. Apasand butonul Help in meniul cu setari suplimentare, veti accesa un tutorial de utilizare a interfetei / butoanelor / functiilor disponibile in aplicatie. Nota: Nu toate functiile oferite de aplicatie sunt active pentru kit-ul PNI House WiFi

17 MONITORIZARE PRIN SOFTWARE-UL HCMS PENTRU PC: INSTALARE: Fisierul de instalare il puteti gasi pe CD-ul inclus in pachet. AUTENTIFICARE: Numele de utilizator implicit - admin, parola implicita - admin. Pentru a schimba parola implicita accesati Config manager - User manager. INTERFATA PRINCIPALA: 1. Device list (Lista camere adaugate in sistem): 17

18 In zona Device list, faceti dublu click pe canalul pe care doriti sa il urmariti. Facand click dreapta pe fereastra camerei selectate aveti o serie de optiuni: Start play (Porneste reproducerea), Stop play (Intrerupe reproducerea), Quality first (Prioritate calitate), Speed first (Prioritate viteza), Stop all channels (Intrerupe toate canalele). Previzualizare imagini: Utilizatorul poate alege modul de vizualizare a canalelor (canal singur sau multiple canale): 1 Mod vizualizare ecran intreg 2 Mod vizualizare 4 canale simultan 3 Mod vizualizare 6 canale simultan 4 Mod vizualizare 7 canale simultan 5 Mod vizualizare 8 canale simultan 6 Mod vizualizare 9 canale simultan 7 Mod vizualizare 13 canale simultan 8 Mod vizualizare 16 canale simultan 18

19 9 Mod vizualizare 20 canale simultan 10 Mod vizualizare 25 canale simultan 11 Mod vizualizare 36 canale simultan 12 Mod vizualizare 49 canale simultan 13 Mod vizualizare 64 canale simultan 2. PTZ direction, PTZ advanced (Control PTZ): Utilizatorul poate controla miscarea de rotatie a camerei (camera trebuie sa aiba functie PTZ pentru a beneficia de aceste setari), cum ar fi: miscarea pe verticala si orizontala, zoom-ul, focalizarea, viteza etc. 1 Sageti de control. Camera se va roti in sensul sagetii. 2 Viteza de rotatie pe verticala si pe orozontala. Cu cat numarul este mai mare, cu atat viteza va fi mai mare 3 Iris: setati deschiderea obturatorului in functie de intensitatea luminii in cadrul filmat 4 Zoom: mariti sau micsorati imaginea 5 Focus: mariti sau micsorati distanta focala 6 Puncte presetate (Preset point) se refera la monitorizarea anumitor zone cu ajutorul unei camere ce are functia de PTZ. Se pot adauga mai multe zone, ce pot fi accesate apoi din memorie. 19

20 7 Traseul de croaziera este miscarea definita de utilizator intre doua zone ( puncte presetate) cu ajutorul unei camere ce are functia PTZ. Miscarea permite utilizatorului monitorizarea unei zone mai mari. 8 Scanare orizontala permite miscarea camerei pe verticala pentru o supraveghere a zonei pe verticala, cu ajutorul unei camere ce are functia PTZ. 9 Scanare dupa model (Pattern scan) este o miscare setata de utilizator de la un punct presetat la altul, si poate include mai multe puncte presetate din mai multe locatii. 3. Tools (Instrumente): Start record plan / Stop record plan: Porneste sau opreste inregistrarea programata. Health report Ofera informatii despre statusul dispozitivului. Log search (Istoric operatiuni) Afiseaza istoricul operatiunilor din intervalul selectat. 4. Config manager (Configurare): Configurare plan de inregistrare: Selectati din partea stanga camera care urmeaza a fi configurata. 20

21 Setati planul de inregistrare in functie de ora si de ziua saptamanii. Administrare utilizatori: Accesati Config manager - User manager Adaugati utilizatori si atribuiti-le drepturi. Device manager: Adaugare camera in sistem: Adaugare automata: Clic pe butonul Search device pentru a cauta o camera. Camerele gasite vor fi afisate in lista. Click pe butonul Add. Nota: Computerul si NVR-ul trebuie sa fie conectate la aceeasi retea. 21

22 Adaugare manuala: Clic pe butonul Add manually. Completati datele cerute: Note: UID-ul kit-ului il puteti gasi in meniul NVR-ului. Accesati meniul Maintenance (Mentenanta) - System information (Informatii sistem). Folositi acelasi nume de utilizator si aceeasi parola cu care va autentificati in meniul NVR-ului. Numele de utilizator implicit este admin fara parola. 22

23 Camerele adaugate pot fi gasite in lista Device list. Puteti modifica numele unei camere facand click dreapta pe o camera - Update name. System config (Configurare sistem): In aceasta interfata sunt 4 sectiuni pe care le puteti personaliza: System basic setup, Record basic setup, Auto start monitor setup, Sync time setup, Alarm basic record setup. Cloud login (Autentficare in Cloud): Prin crearea unui cont in Cloud, puteti adauga si administra din acelasi cont mai multe dispozitive. 23

24

25 Video surveillance kit PNI House WiFi 400 NVR and 4 wireless cameras USER MANUAL NVR menu CloudLens2 (Android / ios) app Software HCMS (Windows)

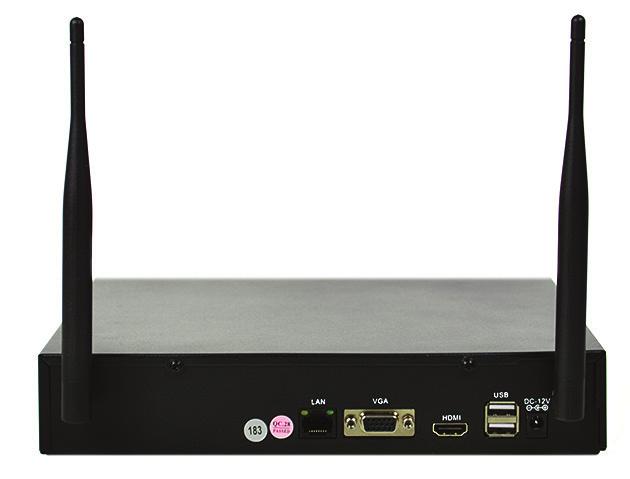

26 IP CAMERA: NVR: Antenna 1 - Antenna connector 2 - Mounting bracket 2 - Network Interface 3 - Adjust camera inclination angle 3 - VGA Interface 4 - Network Interface 4 - HDMI Interface 5 - Power port 12V 5 - USB port 6 - Power port 12V IP CAMERA TECHNICAL SPECIFICATIONS: Image Sensor Minimum illumination Lens IR LED SNR Electronic Shutter Video compression Maximum resolution Video resolution Output bitrate Motion Detection Remote control on your phone CMOS OV1045 1/4" 1.0MP 720P 0.5Lux@F1.2 (color); 0.05 Lux@F1.2 (B/L); 0Lux (IR ON) 3.6 mm 36 pcs, maximum IR distance 30 m 39dB 1/5-1/20,000s H.264 High profile / M-JPEG 1280x720@5-20fps Main stream , Secondaru stream , 480 x 360, , , CBR or VBR: 32K~10M Yes Supports Android/ ios 2

27 Protocol Network Interface WIFI 2.4G WIFI distance Power voltage Working temperature Working humidity TCP/IP HTTP, NTP, IGMP, DHCP, UDP, SMTP, RTP, RTSP, ARP, DDNS, DNS, HTTPS 802.1XP2P 1x10/100 Mbps RJ45 up to 100m (depending on the obstacles) 12V / 1A -25 C ~ +60 C TECHNICAL SPECIFICATIONS FOR NVR: Video 0% - 90% RH (without condensation) Operating system Video compression H.264 Maximum resolution Video Inputs Embedded LINUX 1280 x 720px@5-20fps 8 x 720P Audio Audio compression G.711 Recording and playback Network WIFI Connections Hard disk Others Registration mode Protocol Smartphone Browser WIFI WIFI antenna Range Video outputs Network Interface Manual / Motion Detection / Programmed / Alarm TCP/IP,HTTP,DHCP,UD,R TP,RTSP,FTP,NTP,SADP( automatic search IP), P2P Android/ ios IE V9 reception module WIFI 2 antennas 5 db up to 100 m (depending on the obstacles) 1 x VGA, 1 x HDMI RJ45 10/100 Mbps USB 2 x USB 2.0 HDD Power voltage Power consumption Operating temperature Supports 1 HDD (max 4TB) 12V / 3A 5W (without HDD) -25 C ~ +55 C Operating humidity 10% ~ 90% 3

28 NVR INSTALLATION: Open the NVR casing and install the hard drive (not included). Connect the data and power cables. Close the casing and fasten the screws. Connect the mouse to the USB port Connect a monitor to the NVR via an HDMI or VGA cable Connect the NVR to the internet with a network cable through a router / switch Note: The NVR connects to the router only by cable. Wireless communication is only between NVR and cameras. Conectati NVR-ul la priza de curent folosind adaptorul 12 V / 3A inclus. Start the NVR. The red LED will light up. CAMERA INSTALLATION: Make holes in the wall where the camera is intended to be installed Fix the camera and tighten the screws Connect the camera to a power source using the included 12V 1A adapter Note: We recommend you the use of a protective box (at least IP55) for the connectors if the camera is placed outside. Adjust the tilt angle of the camera as required. The camera allows a 360 horizontal rotation and a 180 tilt on the vertical Note: To ensure a good video quality, the camera antenna should be tilted so that it is parallel or in the same direction as the NVR antenna. 4

29 After the wireless connection between NVR and cameras is established (the operation may take a few minutes), the image captured by camcorders will be displayed on the monitor. AUTHENTICATION: Right click on the screen. Select any menu from the list. A pop-up with authentication interface will appear. The default user is admin. Leave the password field blank. Note: Immediately after your first login, change your password: 5

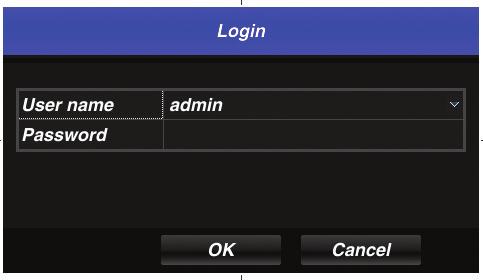

30 Go to the Main menu - System - Users Please enter the old password. If it is the first login in the system, the default user is not protected by any password; leave blank field. Enter your new password, confirm your password, click OK. NETWORK CONFIGURATION: You can remotely control the NVR only after you have correctly configured the network parameters: Connect the LAN cable to access the internet Go to Main menu - Maintenance - System information. If the P2P status is ON (network configuration) is OK. If not, proceed as follows: go to Main menu - System - Network. In the WiFi setting tab, highlight DHCP and click Save. The IP address will be automatically retrieved from your local network. Make sure your network is connected to the Internet. Configuration is successful if after update, the IP address is not Otherwise, manually set the IP address and Gateway. 6

31 OTHER OPTIONS: PLAYBACK: Go to Main menu - Playback Select channel and date. Double-click to play the record. BACKUP: Connect a USB stick to the USB port Go to Main menu - Backup Select channel, record type and time. Click Search. In the interface that opens, select the desired file. Click Backup to save your USB stick registration. 7

32 HDD FORMAT Note: The hard disk is not included in the package. Right click on the screen. Go to Main menu - HD manager. Select the hard disk and click on Initialize. After finishing the formatting (which may take several minutes depending on the size), the NVR can start the recording operation. Each channel will display the REC icon. RECORDING: Select the channel. Select Timing (in the selected squares corresponding to weekdays and hours, the registration will be enabled) or Null (in the selected squares corresponding to weekdays and hours, the reboot will be disabled). Click Save 8

33 CHANNEL: Add camera Note: The NVR supports up to 8 cameras and is only compatible with PNI IP11MP 720p wireless video surveillance cameras If you want to replace or add a camera to your system, follow the steps below: Connect the camera directly to the NVR through the network cable (it does not Search on the network because it has different IP classes) Go to Main menu - Channel, delete the offline cameras that have the icon next to them Click Search, select the camera to add, then click Add and Save,. Go back to the real-time viewing window, right-click and select WiFi setting Remove the network cable from the camera After 30 seconds, go back to the Main menu - Channel Click Search, select the camera to add, then click Add and Save, Repeat the above steps for each room you want to add to the system Click Save to complete the camera adding procedure. The newly added cameras will appear in the real-time viewing window. 9

34 OSD display Set the camera name on a particular channel. Encode setting: Set the video parameters for each channel, such as: resolution, frames per second, bit rates, etc. for primary and secondary flow. Motion detection: Enable or disable this function, set the detection area and the degree of sensitivity on a particular channel. 10

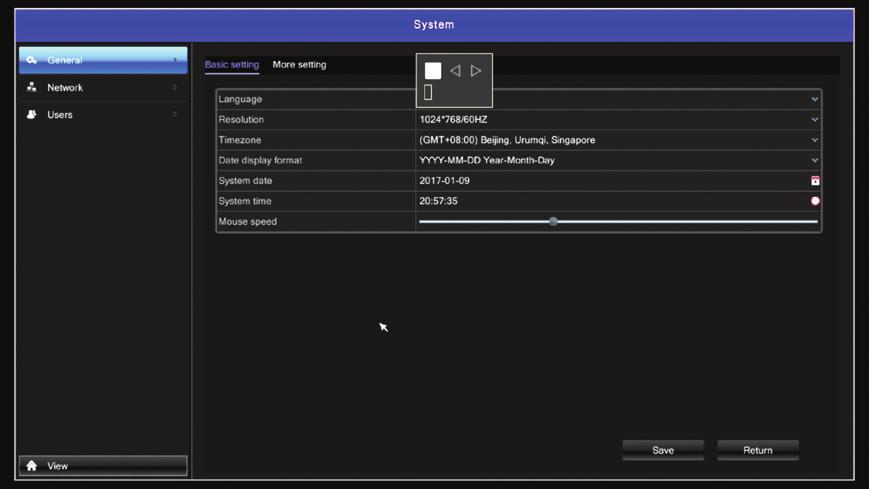

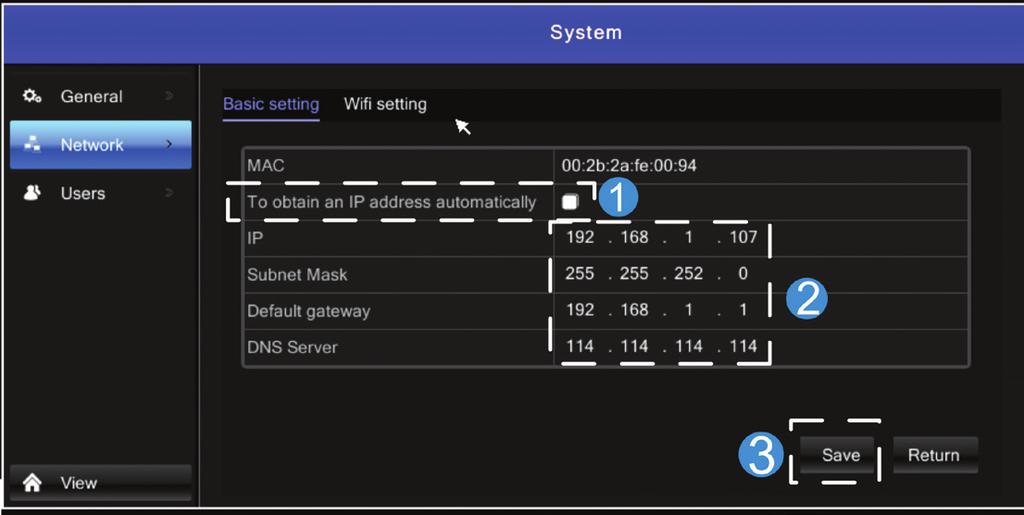

35 Image effects: You can change the image parameters such as brightness, saturation, contrast. SYSTEM: General: You can change the menu language, display resolution, time, date, and mouse speed. Network: You can manually set network parameters or obtain them automatically by clicking Obtain an IP address automatically and DHCP. 11

36 Users: You can add users or change the password. MAINTENANCE: System information: Provides information about version, status and P2P ID. Log information: Select the period of time to view the history of system activities: operation, registration, configuration etc. Auto maintenance: At the scheduled time, the system restarts automatically. 12

37 Version upgrade: Save the upgrade file to a USB stick in its root. Plug the stick into the USB port of the NVR. In the Maintenance interface, select the source and click Upgrade: Default configure: The system will automatically restart to reconfigure the factory settings. 13

38 REMOTE MONITORING VIA MOBILE PHONE INSTALL CLOUDLENS2 APP Method 1: scan below QR code Method 2: Search CloudLens2 APP in Google Play or App Store. Once you ve found the app, install it. ADD CAMERA: Once you ve logged into your app, click the plus button on the main interface: 14

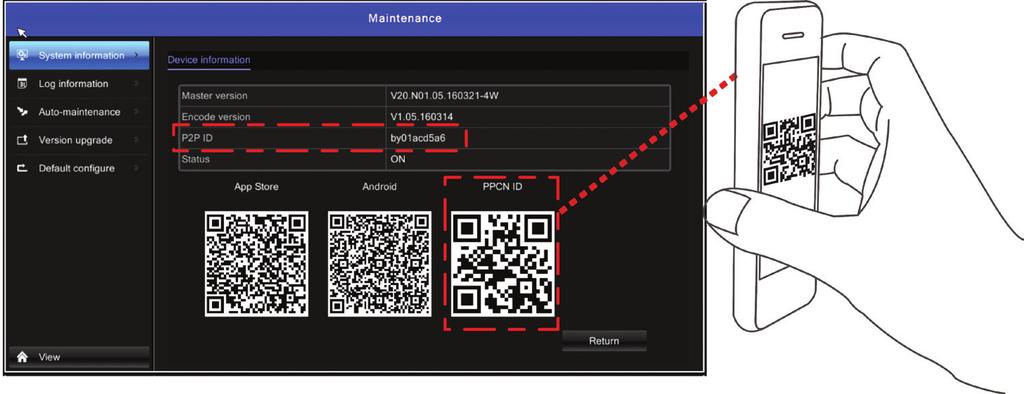

39 There are three ways to add a camera: 1. Add camera by scanning the QR code. Click.Scan the QR code from the NVR menu. Go to the Maintenance menu - System information. 2. Manually add: manually enter all the information of the room to be added: DeviceName: name the camera. GID: write the P2P IDof the camera (see above image). Write password and user. Note: Use the same username and password to login to the NVR menu. The default username is admin without password. 3. Network Search: Click. If the device is on the same network as the mobile phone, the application will find the cameras automatically. Once you have added the cameras, they will appear in the main viewing interface. 15

40 Real-time viewing Note: After the cameras have been added to the phone, the corresponding icon becomes green if the surveillance system is functional and gray if it is unavailable. 1. When you click on the desired device, the channels of the surveillance system will appear below. 2. Select the desired channel to display it on the screen. Channel number will turn green. You can see up to 4 channels at a time. CloudLens2 functions: The application supports PTZ, screenshots, video, editing, local and remote playback, alarm etc. By clicking the Help button in the Extra Settings menu, you will access a user interface / buttons / function guide in the application. Note: Not all features offered by the application are active for the kit PNI House WiFi

41 MONITORING VIA HCMS PC SOFTWARE: INSTALLATION: The installation file can be found on the CD included in the package. AUTHENTICATION: Default username - admin, default password - admin. To change the default password, go to Config manager - User manager. MAIN INTERFACE: 1. Device list: 17

42 In the Device list area, double-click on the channel you want to watch. By right clicking on the window of the selected camera, you have a number of options: Start play, Stop play, Quality first, Speed first, Stop all channels. Preview images: The user can choose how to view the channels (single channel or multiple channels): 1 Full screen view mode 2 View 4 channels simultaneously 3 View 6 channels simultaneously 4 View 7 channels simultaneously 5 View 8 channels simultaneously 6 View 9 channels simultaneously 7 View 10 channels simultaneously 8 View 11 channels simultaneously 9 View 12 channels simultaneously 18

43 10 View 25 channels simultaneously 11 View 36 channels simultaneously 12 View 49 channels simultaneously 13 View 64 channels simultaneously 2. PTZ direction, PTZ advanced (Control PTZ): The user can control the rotation of the camera (the camera must have PTZ function to benefit from these settings), such as: vertical and horizontal motion, zoom, focus, speed etc.. 1 Control Arrows. The camera will rotate in the direction of the arrow. 2 Vertical and orthogonal rotation speed. The higher the number, the faster the speed will be 3 Iris: set the shutter opening according to the intensity of the light within the frame 4 Zoom: zoom in or zoom out the image 5 Focus: increase or decrease focal length 6 Preset points refer to the monitoring of certain areas with a PTZ camera. You can add more areas, which can then be accessed from memory. 19

44 7 The cruise route is the user-defined movement between two areas (preset points) with a PTZ camera. The move allows the user to monitor a larger area. 8 Horizontal scanning allows you to move the camera vertically to monitor the area vertically, using a camera that has the PTZ function. 9 Pattern scan is a user-set move from one preset point to another, and can include multiple preset points from multiple locations. 3. Tools Start record plan / Stop record plan: Starts or stops the scheduled recording. Health report Provides information about device status. Log search (Istoric operatiuni) Displays the history of operations in the selected range. 4. Config manager: Set up recording plan: Select the camera to be configured on the left side. 20

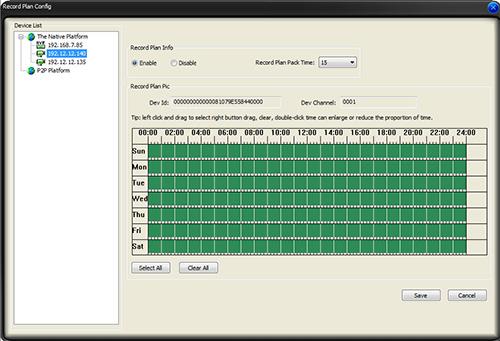

45 Set up the registration plan according to time and day of the week. User administration: Go to Config manager - User manager Add users and assign rights. Device manager: Add camera to system: Automatically add: Click the Search device button to search for a camera. The rooms you find will be listed. Click the Add button. Note: The computer and the NVR must be connected to the same network. 21

46 Adding manually: Click the Add manually button. Fill in the required data: Notes: The UID of the kit can be found in the NVR menu. Go to the Maintenance menu - System information. Use the same username and password to login to the NVR menu. The default username is admin without password. 22

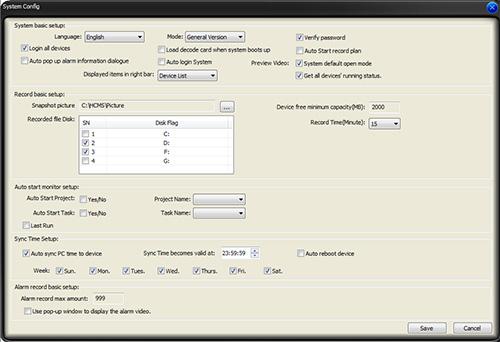

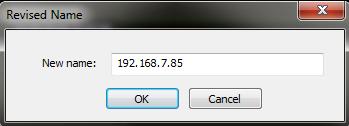

47 The added cameras can be found in the Device list. You can change the name of a room by right clicking on a camera - Update name. Configurare sistem: In this interface there are 4 sections you can customize: System basic setup, Basic setup setup, Sync setup time, Alarm basic record setup. Cloud login: By creating an account in Cloud, you can add and manage multiple devices from the same account. 23

48

49 PNI House Wifi 400 térfigyelő videó készlet NVR-el ( hálózati videó rögzítő) és 4 hálozati kamerával Felhasználói kéziköny NVRMenü CloudLens2(Android/iOS) HCMS Szoftver( Windows)

50 IP KAMMERA JELEMZÉSE: NVR JELEMZÉSE: Antenna 2.Tartószerkezet 3.Kamera dőlésszögének beállitása 4.Hálózati előfelület 5.12 V töltés tartózék IP KAMERA TECHNIKAI LEIRÁSA: 1.Antenna csatlakóztató 2.Hálózati előnézet 3.VGA előnézet 4.HDMI előnézet 5.Pendrive tartózék 6.12 V töltési tartózék Típus Képérzékelés Minimális megvilágitás Lencsék IR LED SNR Elektronikai Shutter Videótömörités Maximális felbontás Videófelbontás Átlagos bázis adatok átmásolása(output bitrate Mozgásérzékelés IP 720 P Wifi kamera CMOS OV1045 1/4" 1.0MP 720P 0.5Lux@F1.2 (color); 0.05 Lux@F1.2 (B/L); 0Lux (IR elinditva) 3,6 mm IR 36 ledek, max. 30 m IR távolságra 39dB 1/5-1/20,000s H.264 High profile / M-JPEG 1280x720@5-20fps Főáram 1280x720, 640x480 Másodlagos áram 640x480, 480x360,352x288,320x240,176x144 CBR vagy VBR rate variable : 32K-10M : Igen 2

51 Távolsági lehallgatás telefonról Android /Ios Jegyzőkönyv TCP/IP HTTP, NTP, IGMP, DHCP, UDP, SMTP, RTP, RTSP, ARP, DDNS, DNS, HTTPS 802.1XP2P Hálozati előnézet 1x10/100 Mbps RJ45 WIFI 2.4G Wifi távolság 100m-ig, ez a nehézségektől is függ Feltöltés: 12V / 1A Üzemi hőmérséklet -25 C ~ +60 C Üzemi páratartalom 0% - 90% RH (kondens nélkül) NVR TECHNIKAI TULAJDONSÁGOK: Óperációs rendszer Embedded LINUX Videótömörités H.264 Videó Maximális felbontás 1280 x 720px@5-20fps Videóbemenet: 8 x 720P Audió Audiótömörités G.711 Rögzités és lejátszás Rögzitési mód Kézi/Mozgásérzékelés/ Programálás/Riasztás Hálozat WIFI Csatlakózás Jegyzőkönyv Smartphone Browser IE V9 TCP/,HTTP,DHCP,UD,RT P,RTSP,FTP,NTP,SADP(a utomatikus keresés),p2p Android/ ios WIFI WIFI vételi mód Wifi antenna Távolsági lejátszás Videókimenet Hálózati előnézet 5 db 2 antennával 100 m-ig ( függ a nehézségektől ) 1 x VGA, 1 x HDMI RJ45 10/100 Mbps USB 2 x USB 2.0 Merevlemez HDD 1 HDD (max 4TB) Más Feltöltés Fogyasztás Üzemi hőmérséklet 12V / 3A 5W ( HDD nélkül) -25 C ~ +55 C Üzemi páratartalom 10% ~ 90% 3

52 NVR TELEPÍTÉS: Csomagolja ki az NVR dobozát és telepítse a merevlemezet ( ezt nem tartalmaza a doboz). Csatlakoztasa az adatkábelt és a tápkábelt.zárja be a dobozt és rögzitse a csavarokat. Csatlakoztasa a mouse-t a Pendrive tartózékhoz Csatlakoztasa a képernyőt az NVR-hez egy HDMI vagy VGA kábellel Csatlakoztasa az NVR-t az internethez egy hálózati kábellel routeren/switchen keresztül Megjegyzés: Az NVR csak kábellen csatlakozik az routerhez. A wireless érintkezés NVR és a kamerák között vanak. Csatlakoztasa az NVR-t az áramforráshoz használva a 12V/3A adapter Inditsák el az NVR-t. A piros LED ki fog gyúlni. KAMERA TELEPÍTÉSE: Fúrjon lyukakat a falon ahová szeretné a kamerákat elhelyezni Rögzitse a kamerát és biztosítsa a csavarokat. Csatlakoztasa a kamerát egy áramforáshoz használva a 12V 1 A adaptert Megjegyzés: Javasoljuk a védőtok használatát ( dozisok alkalmazása, minimum IP 55 ) a csatlakózóhoz, eső ellen. Rögzitse a kamera szögét annak megfelelően. A kamera megenged egy 360 viszintesen és egy 180 fordulatót fügőlegesen Ha minnél jobb videókép minöséget szeretne, az antenna videókameráját úgy kellene megdölteni, hogy párhuzamos és azonos irányban legyen az NVR kamerájával. 4

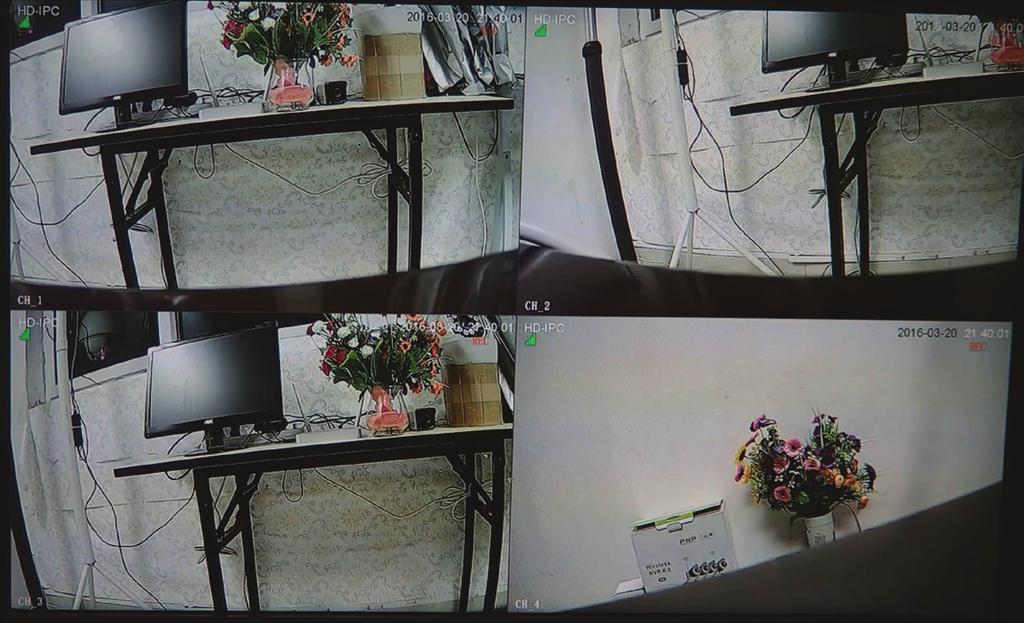

53 Amiután meglesz az autómatikus konfiguráció csatlakozása az NVR-t a wireless-szel között ( ez kb. pár et perc tart ), a képernyőn megjelenik az átvett videókamera képe. BEJELENTKEZÉS: Kattintson jobbra a képernyőre. Válassza ki akármelyik listát a menüpontból.meg fog jeleni az elöfelületen egy pop-up bejelentkezés. A felhasználóneve az admin lesz. A jelszó részt hadja kitöltetlenül. Megjegyzés: Az első bejelentkezés után cserélje ki a jelszavát. 5

54 Kattintson a Main menu ( főmenü )- System ( rendszer )- Users ( felhasználók ) menüpontokra. Ha most jelöször jelentkezik be a rendszerbe, a felhasználó nincsen biztositva egy jelszóval sem, hadják azt a részt kitöltetlenül. Irja be az új jelszót, utána pedig erősitse meg a jelszavát, majd kattintson az OK gombra. HÁLÓZATI KONFIGURÁCIÓ: Távolról is tudja kezelni az NVR-t, csak amiután rendesen beálitották a hálozati paramétereket: Csatlakoztasa a LAN kábelt, ahhoz, hogy hozáférjen az Internethez. Kattitson a Main Menu( főmenü )-Maintenance (karbantartás)-system information (rendszerinformáció). Ha a P2P status ON-on van ( el van iditva ) a konfigurálás most rendben van.ha nem akkor a következőképpen is meg lehet oldani: Main menu ( főmenü )- System ( rendszer )- Network ( hálózat ). A Wifi setting ( Wifi beállitások ) tab-ban jelölje ki a DHCP-t és kattintson a Save opcióra. Az IP cim automatikusan át lesz véve az Ön helyi hálózatából. Bizonyosodjon meg, hogy az Ön hálózat az Internethez van kötve. A konfigurálás sikerült ha a frissités után az IP cim nem

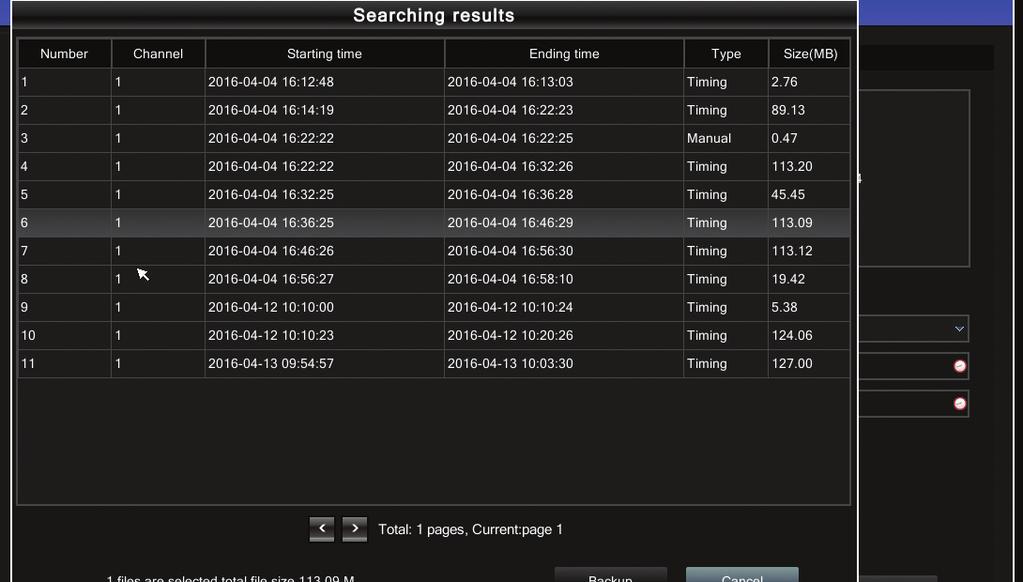

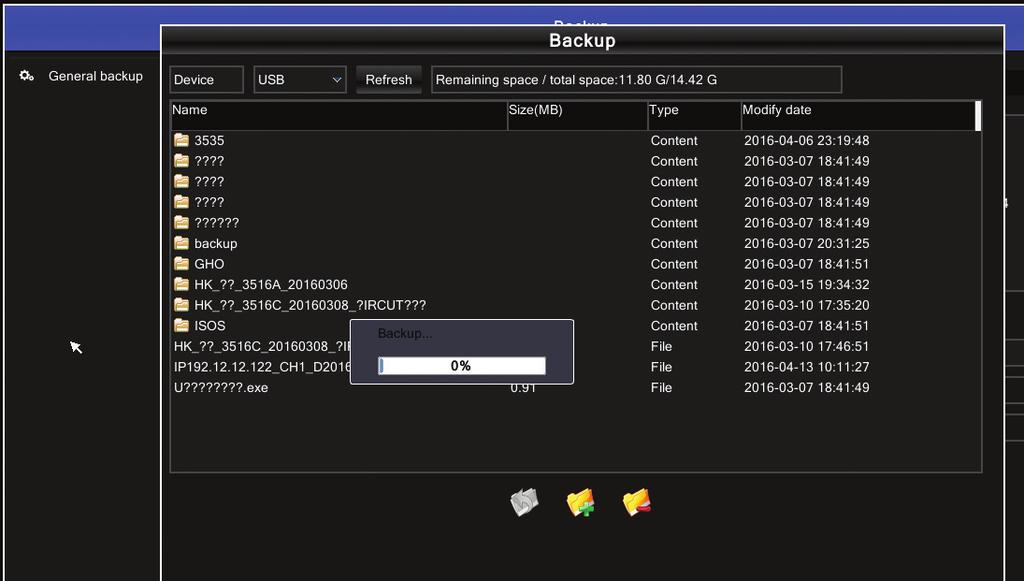

55 MÁS OPCIÓK: PLAYBACK (RÖGZÍTÉS ÚJRA LEJÁTSZÁSA): Kattitson a Main menu (főmenü) - Playback (lejátszás)-ra Jelölje ki a csatornát és a dátumot.kattitson kétszer a képernyőre, hogy elindujón a lejátszás. BACKUP (BIZTONSÁGI MÁSOLAT A RÖGZÍTÉSEKRŐL): Csatlakoztason a Pendrive portálhoz egy Pendrive sticket. Lépjen be a Main menü(főmenü)- Backup, válassza ki a csatornát, a rögzítés típusát és időtartamát. Kattitson a Search (Keresés) gombra. Az előnézeten ami kinyilik, jelölje ki az adott fájlt.kattintson a Backup-ra, hogy lementse a rögzitést a Pendrive-ra 7

56 HDD FORMATÁLÁS Megjegyzés: A csomag nem tartalmazza a merevlemezt. Kattintson a képernyő jobb oldalára. Lépjen be a Main Menu - HD Manager-be.Jelölje ki a merevlemezt azután pedig kattintson az elínditására. A formatálás után ( ami pár percig eltart ez a nagyságától függ), az NVR megkezdheti a rögzitési müveleteket. Mindegyik csatornán megjelenik a "REC" felirat. RÖGZITÉSI BEÁLLITÁSOK (RECORDING): Válassza ki a csatornát. Jelölje meg a Timing -ot(a megjelőlt megfelelő négyzecskében a hét napjai és órái aktiválva lesznek) vagz Null -át (A megjelőlt megfelelő négyzecskében a hét napjai és órái nem lesznek aktiválva ). Kattitson a Save -re 8

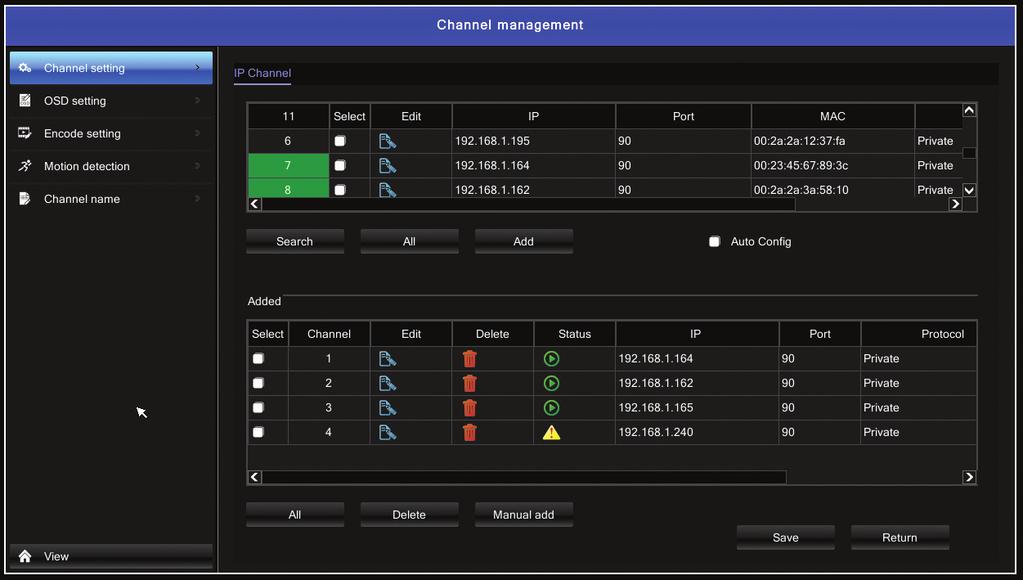

57 CSATORNÁK ADMINISZTRÁLÁSA (CHANNEL): Kamera hozzáadása Megjegyzés: Ay NVR 8 kamerát visel el és csak NI IP11MP 720p wireless PNI IP11MP 720p térfigyelő videókamerákkal kompatibilis Ha Ön ki akar cserélni vagy hozzáadni egy kamerát a rendszerbe a következő lépéseket kell megtenni: Csatlakoztasa a kamerát közvetlenül az NVR-hez hálózati kábellen keresztül.(nem müködik a search-en keresztül mivel külön IP rendszerük van) Lépjen be a Main menu (főmenü) - Channel (csatornák adminisztrálása), törölje ki a listáról az offline kamerákat amelyikkeknél pitograma található Kattintson a Search ( keresés), jelölje ki azt a kamerát amelyiket hozzá akar adni Add (hozzáadás) és Save (mentés). Menjen vissza az előnézeti ablakba valós időben és válassza ki a Wi-Fi setting (WiFi beállitások Húzza ki a hálózati kábelt a kamerából 30 másodperc múlva menjen vissza a főmenübe Main menu(főmenü) - Channel(csatornák adminisztrálása) Kattintson a Search(Keresés), válassza ki a kamerát, majd kattintson az Add (Hozzáadás)S ave (Mentés) Ismételje meg a fenti lépéseket mindegyik kívánt kamerával amelyeket hozzá szeretne adni a a rendszerhez Kattintson a Save (mentése), hogy befejeze a folyamatot. Az új hozzáadot kamerák valós idökben meg fognak jeleni az ablakban 9

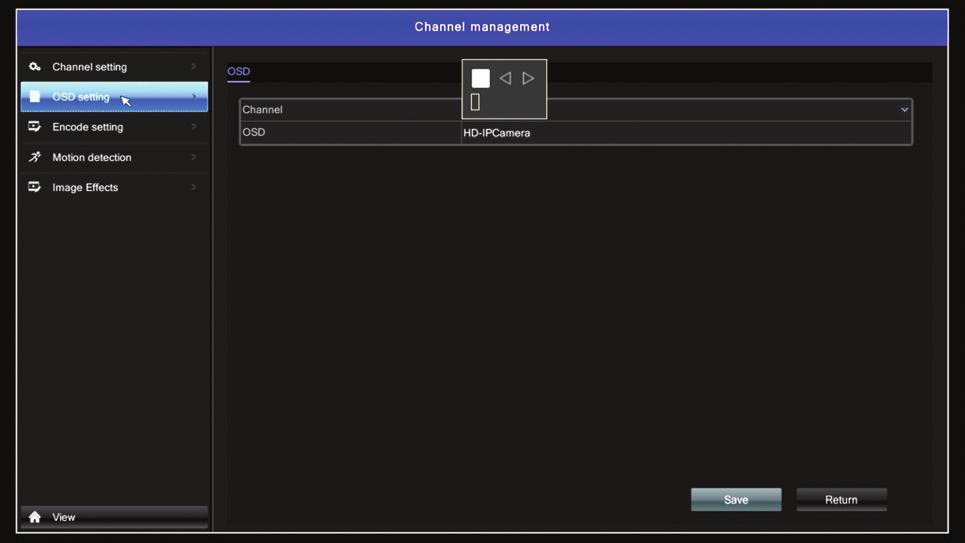

58 OSD beállitésok (OSD display) Állitsa be a kamera nevét egy megadott csatornán. Beállitások feloldása (Encode setting): Állítsa be a videoparamétereket minden csatornán, mint a felbontás, frame rate, bit rate, stb,a fő és másodlagos áramlást. Mozgásérzékelés (Motion detection): Engedélyezi vagy letiltja ezt a funkciót, állitsa be a mozgásérzékelési területet és az érzékenységet egy adott csatornán. 10

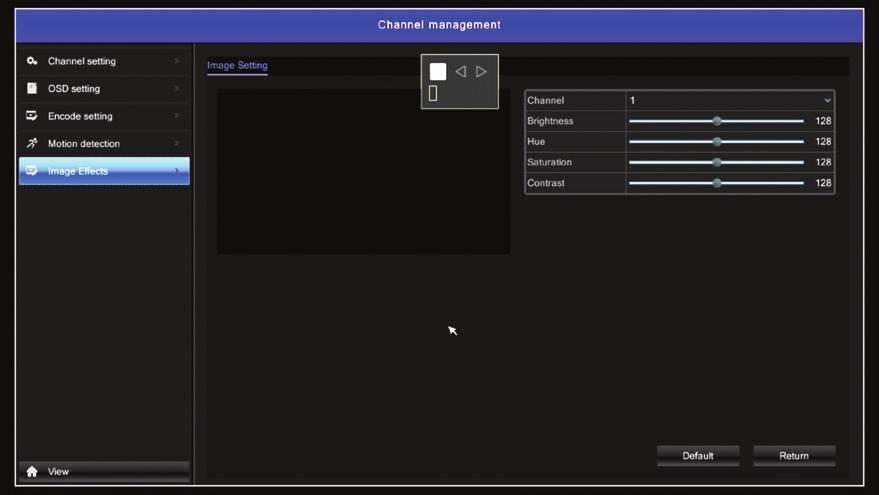

59 Képhatások (image effects): Meg lehet változtatni a kép paramétereit, mint például a fényerő, színtelítettség, kontraszt. RENDSZER BEÁLLITÁSOK (SYSTEM): Általános: Meg lehet változtatni a menü nyelvét, felbontás, időt, dátumot és az egér sebességét. Hálozat (Network): Beállíthatjuk a hálózati paraméterek kézileg vagy meg lehet kapni őket automatikusan kiválasztva Obtain an IP address automatically és DHCP. 11

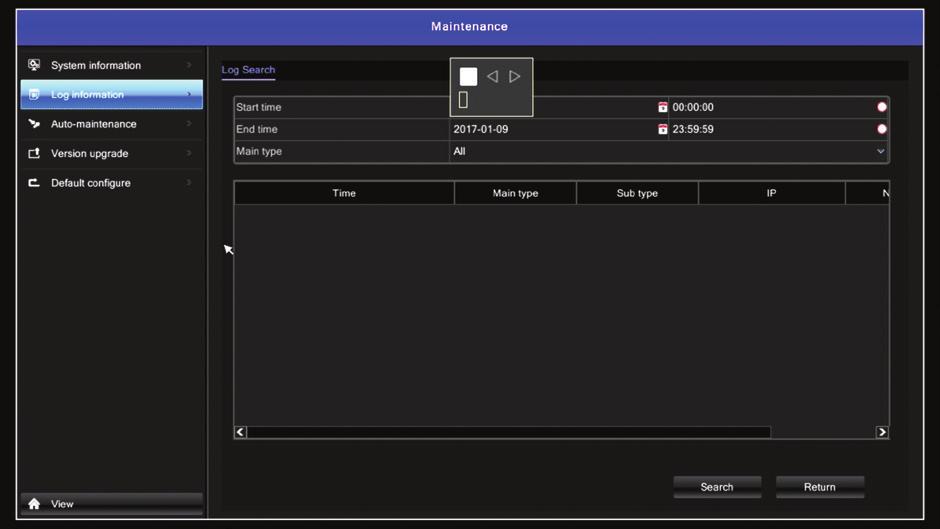

60 Felhasználói adminisztrálás(users): Hozzá lehet adni felhasználókat és meg lehet változtatni jelszót KARBANTARTÁS(MAINTENANCE): Rendszer információk (System information): Információkat ad verzióról, típusáról ésp2p ID-ről. Régi események (Log information): Válassza ki az idöt, hogy megtekinthess a rendszer tevékenységeit:működés, regisztráció, beállítás, stb 12

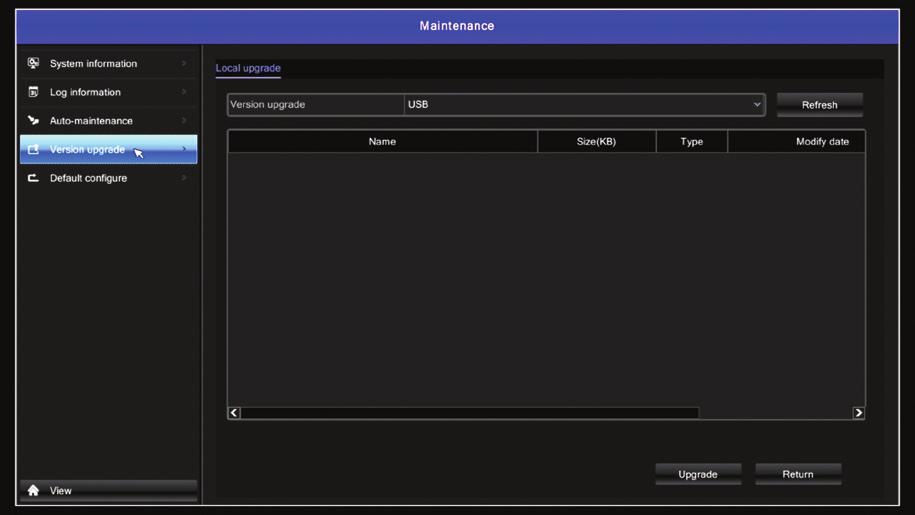

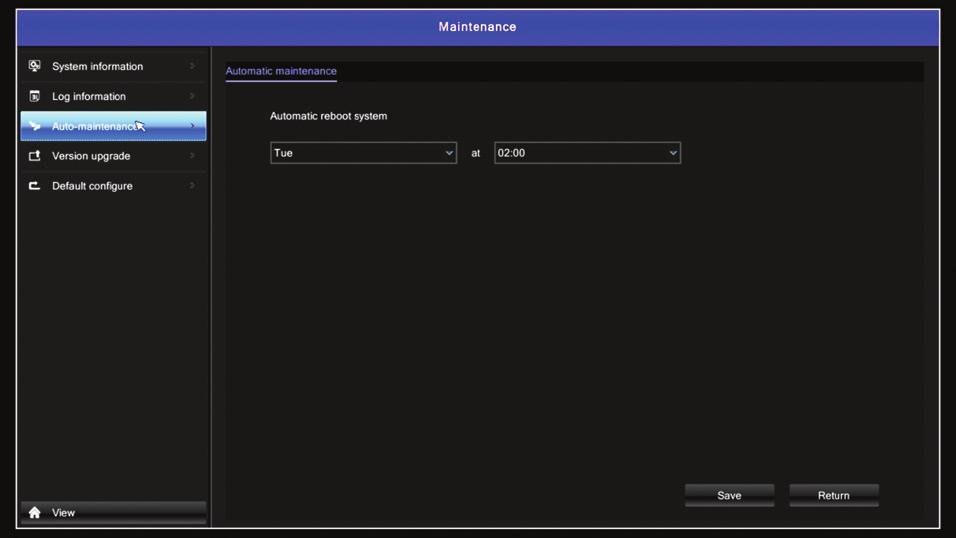

61 Automatikus karbantartás(auto maintenance): A kijelölt időben, a rendszer automatikusan újraindul. Firmware frissités (Version upgrade): Mentse le a frissítési fájlt egy Pendrive stick-re. Csatlakoztasa a sticket a Pendrive porthoz az NVR-ből. A Maintenance (karbantartás) előnézetén válassza ki a forrást, majd kattintson az Upgrade- re(frissítés) Alapértelmezett beállítások visszaállítása (Default configure): A rendszer automatikusan újraindul a gyári beállításokkal 13

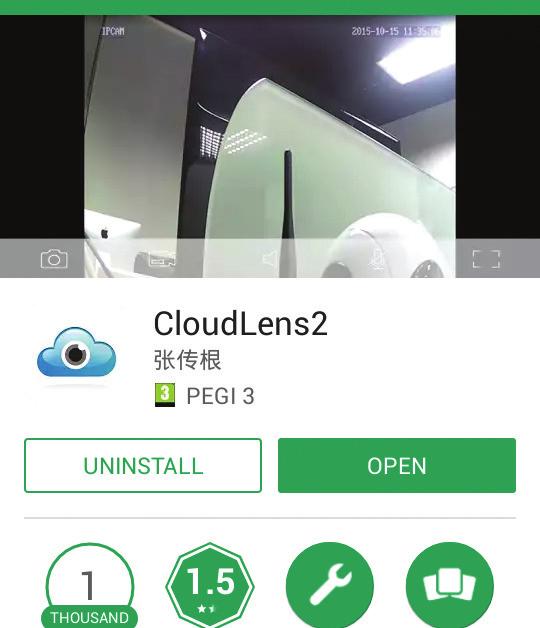

62 TÁVOLI FELÜGYELET A MOBILTELEFONNAL TELEPITSE CLOUDLENS2 ALKALMAZÁST 1. módszer: Szkenelje az alábbi QR-kódot 2.módszer Keresse A Google Play vagy App Store a CloudLens2. Miután megtalálta az alkalmazást, telepítse. KAMERA HOZZÁADÁSA: Miután bejelentkezett az alkalmazásba, kattintson a plusz felületre: 14

63 Háromféle módon lehet hozzáadni egy kamerát: QR-kód beolvasása.az ikonra kattintva, olvassa be a QR kódot az NVR menüből.. 1. Kapcsolodjon a Maintenance (Karbantartás) - System information (Rendszer információ). 2. Manuálisan hozzáadva: Irja be manuálisan a kamera összes információit a következő képpen DeviceName: Nevezze el a kamerát. GID: Irja be a PDP-T a kamera ID-hez. (lásd a fenti ábrát). Irja be a felhasznáónevet és a jelszót. Megjegyzés: Ugyanazt a felhasználónevet és ugyanazt a jelszót adja meg mint ahogy bejelentkezet NVRmenübe. Az alapértelmezett felhasználónév admin jelszó nélkül. 3. Hálózati keresés: Kattintson az ikonra.ha a készülék ugyanazon a hálózaton van mint a mobiltelefon az alkalmazás automatikusan megkapja a kamerát. Amiután hozzáadta a kamerát ez megjelenik a kilátás főfelületén 15

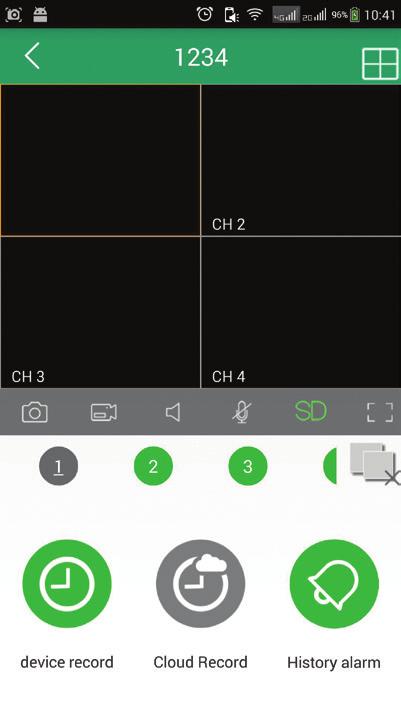

64 Megnézet való időben Megjegyzés: Miután a kamerák hozzá voltak adva a telefonhoz az ikon zöldre vált ha megfelelő felügyeleti rendszer funkcionális és szürke, ha ez nem érhető el. 1. Ha rákattint a kívánt csatornára megjelenik alatta a felügyeleti. rendszer. 2. Válassza ki a kívánt csatornát, hogy megjelenjen a képernyőn. Csatorna száma zöldre vált.. Láthattunk akár 4 csatornát egyszerre. CloudLens2 funkciók: Az alkalmazás támogatja a PTZ funkciót, screenshotok, videószerkesztést, helyi és távoli rögzitést és riasztást. Ha megnyomja a Help-t (Súgót ) a menüben a további beállításoknál, az alkalmazás belép egy felhasználói bemutatóra ami afelhasználói felület / gombok / funkciók elérhető az alkalmazás. Megjegyzés: Az alkalmazás nem minden funkcióra aktiv a PNI House WiFi400 kithez.. 16

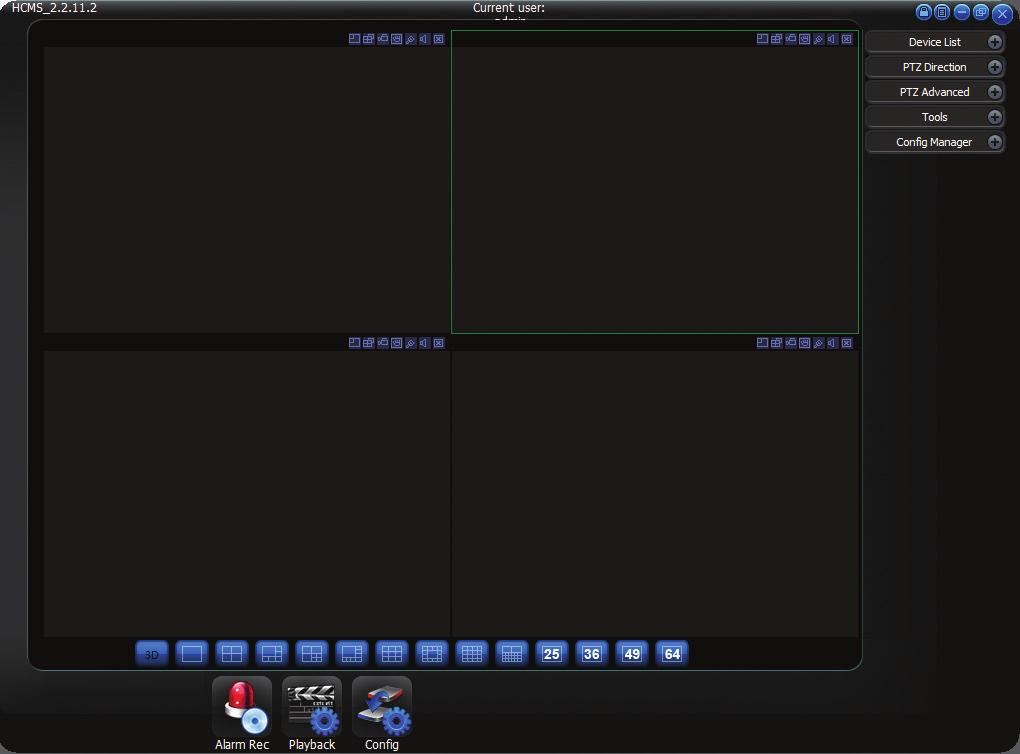

65 HCMS SOFTWARE ELLENŐRZÉSE A SZÁMITÓGÉPHEZ: TELEPÍTÉS: Telepítõfájl a megtalálható a CD-én ami a csomagban van. Az alapértelmezett felhasználói név - admin, alapértelmezett jelszó - admin. Ahhoz, hogy megváltoztasa a jelszót a Config Manager - Customer Manager lépjen be. FŐFELÜLET: 1. Device list (A hozzáadot kamerák listái rendszerhez ): 17

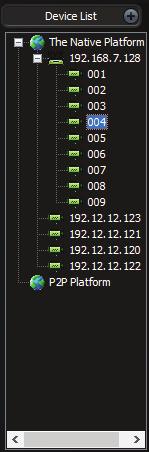

66 A Device list listában kattintson duplán a kívánt csatornára amit megszeretne nézni.. Egy jobb kattintással a kiválasztott kamera ablakjában több lehetősége van: Start play (Elinditás lejátszása) Stop play( lejátszás leállítása ), Quality first(minőség ) Speed first (sebességi prioritás) Stop channels(állítsa le az összes csatornát ) Előnézeti képek: A felhasználó választhat, hogy szeretné megtekinteni a csatornát (egycsatornás vagy több csatornás) 1 Teljes képernyős üzemmód 2 4 csatorna egyszerre megtekintése 3 6 csatorna egyszerre megtekintése 4 7 csatorna egyszerre megtekintése 5 8 csatorna egyszerre megtekintése 6 9 csatorna egyszerre megtekintése 7 13 csatorna egyszerre megtekintése 8 16 csatorna egyszerre megtekintése 18

67 9 20 csatorna egyszerre megtekintése csatorna egyszerre megtekintése csatorna egyszerre megtekintése csatorna egyszerre megtekintése csatorna egyszerre megtekintése 2. PTZ direction, PTZ advanced (PTZ ellenőrzés): A felhasználó szabályozhatja a kamera forgatását (a kamerának kptz funkciója kell legyen, hogy ezeket be tudja állitani), mint a függőleges és vízszintes mozgás,zoom, fókusz, gyorsaság, stb 1 Nyilak ellenőrzésére. Kamera a nyíl irányában fog forogni. 2 Viszintes és függőleges sebességi forgatása. Minél nagyobb a szám, sebesség gyorsasága nagyobb lesz 3 Iris: állitsa be retesznyitót, ahogy fényintenzitást szeretne beállitani 4 Zoom: Nagyítsa vagy kicsinyítse a képet 5 Focus: növeli vagy csökkenti a mérését 6 Előre beállított pontok(preset pont)arra utal, hogy a nyomon követsse a konkrét helyeket egy kamerával rendelkező PTZ funkcióval. Ez hozzáadhat számos helyeket, amit aztán hozzá lehet férni a memóriából. 19

68 7 Az útvonalat a felhsználó határozza meg ennek mozgását a két terület között (preset pont) egy kamerával rendelkező PTZ funkcióval. Ez a lépés lehetővé teszi, hogy a felhasználó egy nagyobb területet mozgason. 8 A vízszintes szkenelés lehetővé teszi a a kamera függőleges mozgását a megfigyelési körzetből függőlegesen egy PTZ funkció kamerávaval. 9 A model utáni minta (Pattern scan) ez a felhasználótól előre van beállitva egyik pontból a másikba, és tartalmaz több pontokat több helyről. 3. Tools (Kellékek): Start record plan / Stop record plan: Elinditja vagy leállitja a rögzités felvételét. Health report Tájékoztat a készülék állapotáról. Log search (Istoric operatiuni) Megmutatja a kijelölt régi müveletek. 4. Config manager (Konfiguráció): A tervezett rögzités beállitása: válassza ki a bal oldalion a kamerát ami be lesz állítva. 20

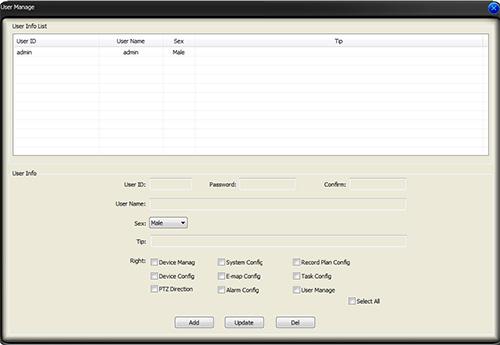

69 Állitsa be a tervezett rögzitést idő és a hét napjai szerint Felhsználó adminisztrálása: Lépjen be Config manager - User manager Adja hozzá felhasználókat, és jogi feladatokat. Device manager: Kamera hozzáadása a rendszerbe: Automatikus hozzáadás: Kattintson a Search device gombra, hogy keresen meg egy kamerát. A talált kamerák hozzá lesznek adva a listához Kamerák talált jelenik meg a listában. Kattintson az Add gombra. Megjegyzés: A számítógépet és az NVR ugyanarra a hálózatra kell csatlakoztatni. 21

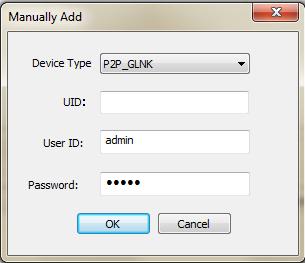

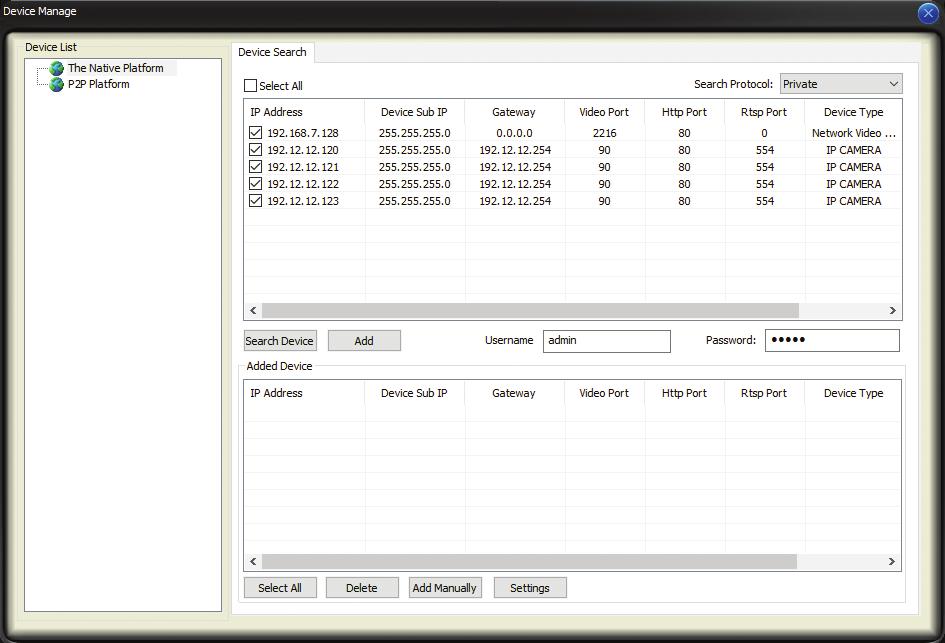

70 Kézi hozzáadása: Kattintson az Add manually gombra. Töltse ki a kért adatokat:: Megjegyzés: UID kit megtalálja NVR menüben. Kapcsolódjon a Maintenance ( Karbantartás) - System Information (Rendszer információ ). Használd ugyanazt a felhasználónevet és ugyanazt a jelszót a bejelentkezéshez NVR menüből. Az alapértelmezett felhasználónév admin jelszó nélkül 22

71 A hozzáadott kamerák a Device listbában találhatók. Meg lehet változtatni a kamera nevét, a jobb egérgombbal a kamera - fupdate név. System config (Rendszerkonfiguráció): Ezen a felületen négy szekció található : System basic setup, Record basic setup, Auto start monitor setup, Sync time setup, Alarm basic record setup. Cloud login (Cloud bejelentkezés): Egy kont szerkesztése segitségével ugyanazzon a konton több eszközt is tud vezérelni. 23
