Enterprise Management Suite. Light Version 02.01V. Felhasználói kézikönyv

Átírás

1 Light Version 02.01V Felhasználói kézikönyv 0

2 Tartalomjegyzék II. Telepítés... 5 III. Az EMS futtatása... 7 IV. Tulajdonságok EMS áttekintése Kapcsolat/Kapcsolat bontva gomb Eszközkezelő Fa EMS napló Új VDVR Fa-struktúra megjelenítése Főkép E-térkép Éőkép Állapot EMS Beállítás OSD Beállítás Jelszó Egyéb Videó szabvány

3 5. Videó megjelenítés Videó csatorna Letöltési könyvtár Verzió EMS ügyfél V. DVR vezérlés Élőkép megjelenítés Független DVR ) Léptetés ) Tab feloldás ) Bezár ) PTZ vezérlés ) Pillanatkép ) Felvétel ) Fő képernyő Virtuális DVR ) Mi a Virtuális DVR? ) Virtuális DVR megfigyelés ) Szerkesztés ) Kamera törlése Lejátszás üzemmód Távoli keresés ) Távoli keresés ) Letöltés távolról ) Távoli letöltés Windows Vista alatt, User bejelentkezéssel Helyi keresés DVR Menü beállítás Felugró menü

4 1. Virtuális DVR felugró menü DVR felugró menü Camera Context menu Csatorna felugró menü VI. Esemény utáni művelet DVR - Esemény utáni művelet Kamera - Esemény utáni művelet Digitális bemenet - Esemény utáni művelet VII. E-térkép Szerkesztés E-térkép kapcsolat

5 I. Rendszerkövetelmények Az EMS a számítógép erőforrásait felhasználva megjeleníti egy vagy több DVR adatait. A számítógépnek hatékonyan kell a DVR-ektől érkező adatokat kezelnie, és valós időben megjeleníteni a videójeleket és a riasztásokat. Ezért az alkalmazott számítógépnek az alábbi minimális követelményeknek meg kell felelnie. Minimum Ajánlott Operációs rendszer Windows XP SP1 Windows XP SP1 Processzor Pentium4 2.4G (90% szabad erőforrás) Pentium4 D3.0G (95% szabad erőforrás) RAM 512MB (Szabad fizikai memória 300MB) 1GB (Szabad fizikai memória 700MB) Videókártya AGP 64M Memória PCI-E 256M Memória Felbontás 1024* *1200(1920*1080) 2 Monitor DirectX DX 7.0 támogatás DX 9.0 Támogatás Hálózat 100Mb Ethernet LAN 100M Ethernet LAN (99% szabad erőforrás) HDD 10GB szabad kapacitás 40GB szabad kapacitás Az EMS lehetséges hogy nem fut, ha DirectX7.0 -nál régebbi verzió van a számítógépre telepítve. Töltse le a legfrissebb Direct X verziót a Microsoft-tól. <Megjegyzés> VISTA felhasználóknak Ha több felhasználó megosztva használja a számítógépet, a felhasználói jogosultság korlátozott a letöltésnél. Használja a megfelelő programverziót, amely a számítógép felhasználói fióktól függ. Program Download Default path Admin User EMSLiteInstaller_x_x_x_x.exe Service C:\Program Files\EMS OK Korlátozott EMSLiteUserACInstaller_x_x_x_x.exe Popup C:\Users\User\Documents\EMS\ OK support 4

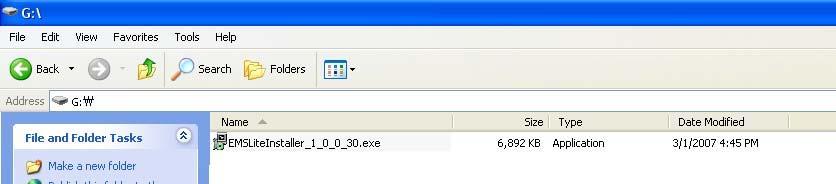

6 II. Telepítés Helyezze be a CD-t a számítógép CD meghajtójába, majd keresse meg rajta az EMSLiteInstaller_x_x_x_xx.exe nevű programot (az x-ek a program verziószámát jelölik). Indítsa el a programot. A megjelenő ablakban kiválaszthatók a szükséges programösszetevők (EMS, XP Firewall Setup, XP Sound Sample, Start Menu Shortcuts, Desktop Shortcut és a DVR TIME SYNC PROGRAM). A Start Menu Shortcuts és a Desktop Shortcuts kiválasztása nem fontos. A folytatáshoz kattintson a Next gombra. Válassza ki a telepítési könyvtárat. Alapértelmezett: C:\Program Files\EMS 5

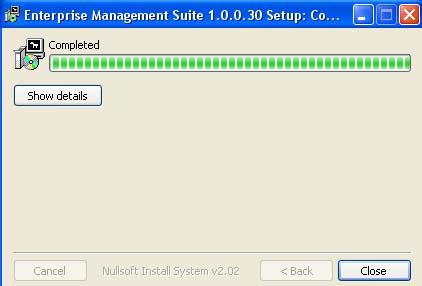

7 Kattintson az Install gombra a telepítés megkezdéséhez. A telepítés befejezése után kattintson a Close gombra 6

8 III. Az EMS futtatása 1. Kattintson duplán az EMS ikonjára:. A következő bejelentkező ablak jelenik meg. Alapbeállításban a felhasználó azonosító admin a jelszó 0 A jelszót megváltoztatni az EMS beállítás menüpontban lehet. Kilépni a job felső sarokban található X -re kattintva lehet. Felhasználót létrehozni az EMS ügyfél menüpontban lehet 7

9 IV. Tulajdonságok 1. EMS áttekintése Kapcsolat/Kapcsolat bontva gomb A gombra kattintva csatlakozhat vagy a csatlakozást bonthatja a regisztrált eszközökkel. Ha a kapcsolatban van, a következőket láthatja:

10 2. Eszközkezelő Az Eszközkezelő csak bontott kapcsolat esetén elérhető, ha adminisztrátor jogosultsággal lépett be a programba. Ebben a menüpontban az eszközök regisztrálását végezheti el, amelyeket az EMS használni fog Export: A regisztrált eszközök információinak elmentése. A. Megjelenik a jelszókérő ablak B. Adja meg azt a jelszót, amellyel az EMS-t indította. C. Adja meg a mentési útvonalat. D. Adja meg a fájl nevét. a kiterjesztése *.exp less. Import: A *.exp kiterjesztésű fájlok beolvasása, és az eszközök regisztrálása Keres: DVR-ek automatikus keresése a belső hálózaton (a listában már szereplőket kihagyja). Az alap jelszóval veszi fel a listába a DVR-t. Hozzáad: Eszköz hozzáadása 9

11 A. Válassza ki a DVR -t B. Válassza ki a DVR típusát (lásd a függelékben). Adja meg a DVR nevét, IP címét, portszámát, jelszavát, megjegyzést. a. Név: A név, amellyel a program megjeleníti a DVR-t. b. IP: Adja meg az IP címet (pl.: ) vagy a DNS neve (pl.: demo.dvrhost.com) c. Port: alpértelmezésben: 7000 d. Stb.: Ha szükséges, megadhat speciális megjegyzést is C. Jelszó: A jelszót a következő szempontok alapján adja meg: - Felhasználói jelszó: Korlátozható jogosultságok - Adminisztrátor jelszó:minden funkció elérhető D. Automatikus csatlakozás Alapértelmezésben bekapcsolva. Ha nincs bekapcsolva, a DVR-el a kapcsolat nem jön létre automatikusan. E. Ha a beállításokkal elkészült, kattintson az Alkalmaz vagy az Ok gombra. F. HA szüksége, bekapcsolhatja az Ütemezett mentés -t. 1) Be/Ki: Be és kikapcsolhatja ezt a funkciót 2) A mentés időzítésének beállítása * Naponta: Megadható, hogy naponta hány órakor kezdje a kimentést (pl. 5 óra: az EMS minden nap 5 órakor elkezdi a kimentést) Egy nap (24 óra) rögzített adatát fogja menteni a számítógépre. (pl.: előző nap 05:00:00-tól a mai nap 04:59:59-ig) * Óránként: Megadható, hogy minden óra hanyadik percében kezdej a kimentést (pl. 10 perc: az EMS minden óra 10. percében elkezdi a kimentést) Egy óra rögzített adatát fogja menteni a számítógépre (pl.: 00:10:00-tól 01:09:59-ig) 10

12 mentve. 3) Csatornák: Kiválasztható, hogy mely csatornák adatai legyenek automatikusan <Megjegyzés> Az ütemezett letöltés funkció független az EMS-től, akkor is működik, ha az EMSt bezárta! Windows XP alatt az alapértelmezett mentési útvonal: C:\Program Files\EMS\Download. Ez az útvonal megváltoztatható. A számítógép adattárolója könnyen megtelhet a DVR adataival. Az automatikus mentés leáll, ha a számítógép HDD-n kevesebb hely van, mint 3GB. Ez a funkció VISTA alatt User bejelentkezéssel nem működik. Alkalmaz: A változtatások elfogadása. Töröl: A kiválasztott eszköz törlése. (Az eszköz törlődik a Fa-struktúrából és az E-térképről). Ok: A változtatások elfogadása és az Eszközkezelő bezárása 3. Fa - A Fa-srtuktúra elrejtése, megjelenítése 4. EMS napló Megjeleníti az EMS indítása óta történt eseményeket Kezdet: Megadható a keresés kezdeti időpontja. Vége: Megadható a keresés befejezési időpontja. Név: Csak a megadott nevű eszköz listázódik ki. Csatorna: Csak a megadott csatornaszámú esemény listázódik ki. Kérdés: Keresés a megadott szó alapján az Üzenet mezőben. 11

13 Trükk lejátszás I. Ha a kiválasztott eseményhez videóanyag is társul, a következő Trükk lejátszás sáv aktiválódik. II. Ha a Trükk lejátszás sáv aktív, akkor megjelenik az eseményhez kapcsolt állókép. III. A lejátszási sebesség kiválasztható: -8x, -4x, -2x, -1x, 1x, 2x, 4x, 8x Miniatúra vagy Jelentés: Kiválasztható a Miniatúra vagy a Jelentés típus. A miniatúra naplót akkor válassza, ha Pillanatkép vagy Esemény utáni művelet -et állít be. Keresés gomb: A keresés indítása. Jelentés típusban maximum 1000, Miniatúra típusban maximum 100 eseményt jelenít meg egyszerre. Többi gomb: Megjeleníti a következő 1000 (Jelentés) vagy 100 (Miniatúra) eseményt. Maximális jelentésszám: , maximális Miniatúra szám: Nyomtat gomb: Kinyomtatja a listát. Export: A lista kimentése a számítógépre (*.txt formátumban) Ok gomb: Bezárja az EMS napló ablakot. 5. Új VDVR - Új Virtuális DVR hozzáadása 12

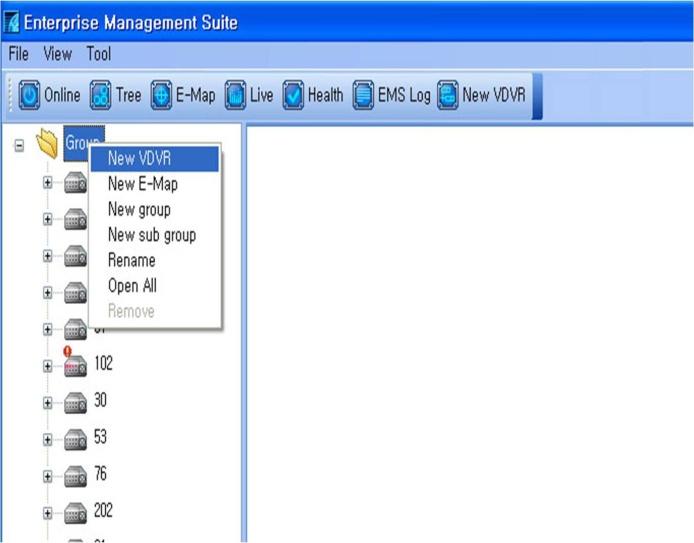

14 6. Fa-struktúra megjelenítése Minden regisztrált DVR a saját nevével jelenik meg a Fastruktúrában. Továbbá az ikonok jelzik a DVR aktuális állapotát. Létrehozhatók Csoportok és Alcsoportok. A névre jobb gombbal kattintva átnevezhetők. Minden ikon megnyitható egyszerre, az Összes megnyitása paranccsal. Csatlakoztatva Csatlakozási hiba volt Nincs csatlakoztatva Az Adminisztrátornak jogosultsága van átrendezni az ikonok (DVR-ek, V-DVR-ek, E-térképek), sorrendjét. 7. Főkép - A Főkép lapokból áll, amelyek rögzíthetők. 1. Az élőkép vagy a lejátszott video maximálisan 54-es képosztású lehet. Az élőkép esetén megjelenik a csatornaszám, a csatorna név és a megjelenítési sebesség. 2. E-térkép jelenik meg. 3. Állapot jelentés jelenik meg 13

15 8. E-térkép - Megnyitja az E-térkép ablakot. (Lásd a 7. fejezetben) 9. Éőkép - Megnyitja a kijelölt DVR élőképes ablakát. 10. Állapot Megjeleníti a DVR-ek aktuális állapotát (események, hibák). A megjelenített szín az eseménytől függően változik Figyelmeztető színek - A háttérszínek a csatlakozás állapotától függenek.. Leírás Csatlakoztatva Korábban szétkapcsolva Szétkapcsolva Háttérszín Kék Sötétkék Rózsaszín 10.2 Állapot lista Az ablakban bármely DVR nevére, vagy bármely ikonjára duplán kattintva elérhető a DVR naplólista

16 1 Szám - A DVR sorszáma 2 Név - A DVR neve: hosztnév, vagy bármilyen a felhasználó által megadott név. 3 HDD - Megjeleníti a HDD állapotát Normál Hiba történt, de jelenleg rendben. Hiba történt 4 Felvétel - Megjeleníti a felvételi állapotokat Rögzítés A rögzítés megállt, de jelenleg működik. A rögzítés megállt. 5 Ütemezés - Megjeleníti az ütemezési állapotokat Ütemezett rögzítés Az ütemezett rögzítés megállt, de jelenleg működik. Az ütemezett rögzítés megállt 6 Mentés - Megjeleníti a DVR-ek mentési állapotát Mentés folyamatban A mentés megállt, de jelenleg működik. Mentés megállt. 15

17 7 Ventilátor - Rendszerventilátor: A rendszerventilátor hibás működése - CPU ventilator megállt: Csak az MPEG4 Pro modellekben. Normál Hiba volt, de jelenleg normálisan működik. Hibás működés 8 Hőmérséklet - Rendszer: A jelzett DVR magas hőmérséklete. - CPU: A jelzett DVR ben a CPU magas hőmérséklete. Csak az MPEG4 Pro modellekben. Normál Hiba volt, de jelenleg normálisan működik. Hibás működés 16

18 9 Esemény A. Riasztás Megjeleníti a riasztási állapotot. B. Mozgás Megjeleníti a mozgásérzékelés állapotát. C. Videójel vesztés- Megjeleníti a videójel vesztés állapotát. Nincs riasztás-jelzés Riasztás Riasztás-jelzés történt Aktív riasztás-jelzés Nincs mozgásérzékelés Mozgás Mozgásérzékelés történt, de jelenleg nincs mozgásérzékelés Aktív mozgásérzékelés Videójel vesztés Élőkép, nincs videójel-vesztés Videójel vesztés volt, de jelenleg nincs. 17

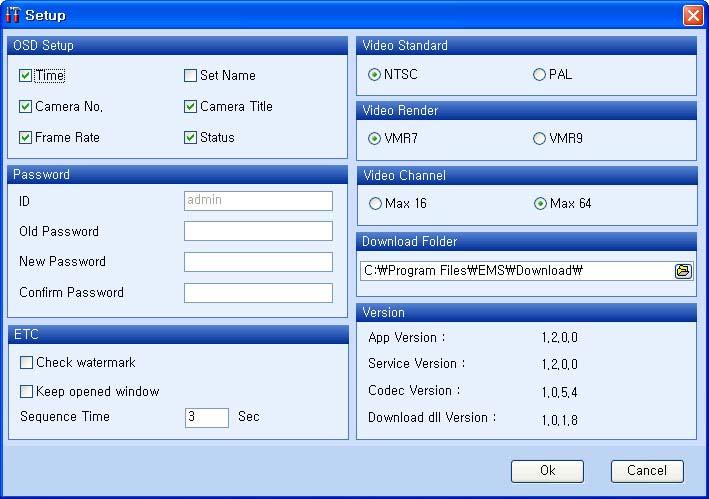

19 2. EMS Beállítás - A menüpont a belépési ablakban és a Fájl menüben található OSD Beállítás Az OSD információk megjelenítése / elrejtése (Idő, kameraszám, kameranév, megjelenítési sebesség, állapot) 2. Jelszó Megváltoztatható a programba bejelentkezési jelszó. a) Régi jelszó: Adja meg a jelenlegi jelszót. A gyári alapértelmezett: 0 b) Új jelszó: Adja meg az új jelszót. c) Jelszó megerősítése: Adja meg újra az új jelszót. <Megjegyzés> Ez a jelszó az EMS program indítását védi. A jelszó különbözik a DVR jelszavától. 18

20 3. Egyéb 1) Vízjel ellenőrzés Beállítható a vízjel ellenőrzés. 2) Nyitott ablak megtartása Az EMS elindításakor automatikusan megnyitja azokat az ablakokat, amelyek az utolsó kilépéskor nyitva voltak. 3) Léptetési idő Megadható a léptetési idő 4. Videó szabvány - Kiválasztható a használt videószabvány (NTSC vagy PAL). Gyári alapbeállítás: NTSC. 5. Videó megjelenítés - A gyári alapbeállítás: Overlay mód. - Kiválasztható a VMR 7 (Direct X 7.0-hoz) vagy VMR9 (Direct X 9.0-hoz). 6. Videó csatorna - Megadható a maximálisan megjeleníthető csatornaszám Élőképes megjelenítésnél. <Megjegyzés> Korlátozás 1) Max 8 Virtuális DVR, Élőkép, Visszajátszás ablaknál. 2) Max 12 Virtuális DVR, Élőkép, Visszajátszás, E-térkép, E-térkép élőkép ablaknál. 3) Max 16 Virtuális DVR, Élőkép, Visszajátszás, Felugró ablak, E-térkép, E-térkép élőkép ablaknál. 7. Letöltési könyvtár - Megadható az elérési útvonala a letöltés helyének. (Ütemezett letöltés, távletöltés) 8. Verzió - Megjeleníti az EMS program verziószámát. 19

21 3. EMS ügyfél - Fájl EMS ügyfél menü Az EMS program jogosultság-beállítása a felhasználók részére Felhasználó lista - Megjeleníti a regisztrált felhasználók listáját. A részletes információk megjelenítéséhez kattintson a felhasználó nevére. <Megjegyzés> Az Adminisztrátor módosíthatja a felhasználók részére engedélyezett funkciókat. 2. Felhasználói információ Megadható a felhasználó azonosítója és jelszava 3. DVR Lista. Felhasználónként beállítható, hogy melyik DVR-ek jelenjenek meg. 20

22 4. Részletek. Felhasználónként beállítható, hogy melyik funkciókat használhatja. 5. Hozzáad. Új felhasználó hozzáadása. Maximum 20 felhasználó regisztrálható. 6. Töröl. A kiválasztott felhasználó törlése 7. Alkalmaz. A módosítások elfogadása, mentése. 8. OK. A módosítások elfogadása, mentése, és az ablak bezárása 9. Mégsem. A módosítások elvetése, és az ablak bezárása. 21

23 V. DVR vezérlés 1. Élőkép megjelenítés - Élőkép módban, a független DVR-ek és a Virtuális DVR-ek megjelenítésére és tárolására van lehetőség 1. Független DVR - Az élőkép megjelenítéshez kattintson duplán advr ikonjára vagy az Élőkép gombra ) Léptetés - Automatikusan váltja a megnyitott ablakokat. pl.: S2004 M5016pro E-Map-1 22

24 2) Tab feloldás - Az EMS lehetőséget biztosít a több ablakos mód használatára, amellyel külön ablakban megjeleníthetők az EMS képei (pl.: Élőképek, napló, állapot, ) A lap rögzítéséhez kattintson a TAB feloldva gombra. (A gomb TAB zárolva funkcióra változik.) 3) Bezár - Bezár: Az aktuális ablak bezárása. - Összes bezárása: Az összes nyitott ablak bezárása. 4) Megjelenítési módok / /Osztottképes megjelenítés A kiválasztható képosztások: Egyedi, 4, 6, 7, 8, 9, 10, 16, 25, 36, 49, 64 csatornás osztott kép. Minden mód elérhető minden csatlakoztatott DVR esetén, függetlenül, hogy valójában hány csatornás a DVR. a. Egyedi g. 10-es osztott kép b. Négyes osztott kép h. 16-os osztott kép c. 6-os osztott kép i. 25-ös osztott kép d. 7-es osztott kép j. 36-os osztott kép e. 8-as osztott kép k. 49-es osztott kép f. 9-es osztott kép l. 64-es osztott kép 23

25 ) PTZ vezérlés - Ez az ikon megjeleníti vagy elrejti a PTZ menüt - A DVR-hez csatlakoztatott PTZ kamerák egyedileg kiválaszthatók és vezérlehetők a menüdoboz használatával. A vezérlendő kamera kiválasztásához kattintson egyszer a kamera képére. Fel-Balra Fel Fel-Jobbra Balra Jobbra Le-Balra Le-Balra Zoom - Zoom + Le 1 Fókusz Jel Művelet Fókusz közelítés (Near) Fókusz távolítás (Far) 2 Írisz Automatikus fókusz Jel Művelet Írisz zárás Írisz nyitás Automatikus írisz 24

26 3 Túra Jel Művelet Túra beállítása A kijelölt pozícióra állás Túra indítása 4 Speciális funkciók A funkciók az alkalmazott PTZ kameráktól függenek 5 Automatikus PTZ Jel Művelet Automatikus forgatás indítása Automatikus döntés indítása Járőrútvonal indítása 6 Menü, ESC, Sebesség vezérlés Lásd a DVR leírásában. 7 Pan/Tilt Power. A PTZ kamera be / kikapcsolása (Kamerafüggő) 6) Pillanatkép - A megjelenő aktuális képtartalom menése vagy nyomtatása. 7) Felvétel - Az aktuális élőkép mentése. Ha a mentés folyamatban van, akkor az ikon pirosra változik. (A mentés helye alapbeállításban: C:\Program Files\EMS\Download) 25

27 8) Fő képernyő (1) OSD jelzések Négyféle OSD jelzés van. A kijelzéseket az EMS Beállítás menüpontban lehet be/kikapcsolni. 2 Idő Kam. név 4Sebesség 3 DVR állapot 1 Kamera név: Megjeleníti a kamera számát, nevét és a DVR nevét. * Tipp: Ha a kamera címke megváltozott, frissíthető a képernyőn a Kamera címke frissítés -re kattintva. 2 Idő: A Helyi idő megjelenítése (ami a DVR-ben be van állítva) 3 DVR állapot: Megjeleníthető: Felvétel, Hálózati kapcsolat, Videójel vesztés, Esemény, és a jelenlegi állapot. Jelzés Körülmény REC Normál rögzítés Wait Csatlakozás Loss Videójel vesztés Close Lecsatlakoztatva a DVR-ről Alarm Rögzítés riasztásbemenetre Motion Rögzítés mozgásérzékelésre PB A kiválasztott csatorna lejátszása Live Élőkép megjelenítés 8 Sebesség: A megjelenített képkockák száma másodpercenként. A hálózati kapcsolat sebességétől függ. A hálózaton átvitt képkockák száma különbözik az aktuális rögzítési sebességtől. (2) Kamerakép helyének megváltoztatása Egérrel húzza a kiválasztott kameraképet a kívánt pozícióra. 26

28 2. Virtuális DVR 1) Mi a Virtuális DVR? A Virtuális DVR nem egy valós DVR, hanem több (az EMS-ben regisztrált) rögzítő kameráiból összeválogatott képcsoport. Maximálisan 64 DVR adható hozzá, (ebben az esetben DVR-enként 1 kamera képével). 2) Virtuális DVR megfigyelés - A virtuális DVR megfigyelése ugyanolyan,. mint a független DVR esetén. A különbség annyi, hogy a megjelenített kameraképek különböző DVR-ekből származnak. 3) Szerkesztés 1 A Csoport ikonon jobb-klikkel megjelenő menüben válassza az Új VDVR menüpontot, vagy az eszköztáron kattintson az Új VDVR gombra 2 Válassza ki a megfelelő képosztást. A megjeleníthető kép-ablakok száma függ az EMS Beállítás menüpontban beállított értéktől. (Max 16). 27

29 3 Egy DVR összes csatornájának a virtuális DVR-hez adásához húzza a DVR ikonját a virtuális DVR képére. A DVR összes kamerája bekerül a Virtuális DVRbe. A kezdő csatornaszám az lesz, ahová a DVR ikonját húzta. Az utolsó csatornaszám függ a csatlakoztatott DVR csatornaszámától. Szükség esetén a megjelenített csatornaszám megváltoztatható. 4 Egy kamera hozzáadása esetén a kamera ikonját húzza a virtuális DVR képére. 4) Kamera törlése - Élőképes megjelenítés közben válassza ki a törölni kívánt kamerát. Az egér jobb gombjával ráklikkelve, a megjelenő menüben válassza az Eltávolít menüpontot. 28

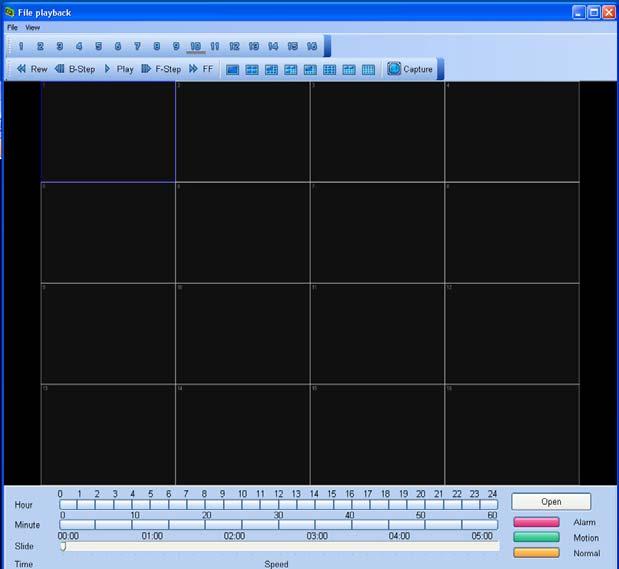

30 2. Lejátszás üzemmód Az EMS-ben regisztrált DVR-ek felvételeit a számítógépen le lehet játszani, vagy letölteni a számítógépre. Lejátszás üzemmódban (ellentétben az élőképes megjelenítéssel) egy időben csak egy DVR-hez lehet hozzáférni. 1. Távoli keresés A távoli lejátszással a közvetlenül lejátszható a DVR HDD-jén tárolt felvétel az EMS-en keresztül. 1) Távoli keresés Az egér jobb gombjával ráklikkelve a DVR ikonjára, a megjelenő menüben válassza a Távoli keresés menüpontot. Másik mód: Egérrel jobb-kilkk az élő képen a kívánt kameraképen, a megjelenő felugró menüben válassza a Távoli keresés menüpontot. A keresés ablakban az alábbi módon jelennek meg a rögzített adatok: Piros színnel a 29

31 riasztás bemenettel indított felvételek, zöld színnel a mozgásérzékeléssel indított felvételek, sárga színnel a normál módon rögzített felvételek Válassza ki a kívánt dátumot és időpontot. Hosszabb időszakasz is kijelölhető. A Lejátszás gombra kattintva elindul a kiválasztott időpont lejátszása. Csatorna kiválasztás Lejátszás vezérlő gombok Óra, perc Lejátszás közben az időpont szabadon változtatható (óra, perc) 2) Letöltés távolról Az EMS programmal lehetőség van a távoli DVR felvételeinek letöltésére. Az alap letöltési 30

32 könyvtár: C:\program Files\EMS\Download - A Távoli keresés menüpontban az időpont kiválasztása azonos az előzőleg leírtakkal. A letöltéshez kattintson a Letöltés gombra. Megnyílik a Letöltés lap, amelyen megjelenik a letöltés állapota (kezdési idő, befejezési idő, letöltés állapota) Ebben az ablakban egy időben max. 500 letöltési állapot jelenhet meg. Ha a letöltés befejeződött, akkor a Letöltés kész állapotjelzés olvasható, kattintson a Bezár gombra. 31

33 3) Távoli letöltés Windows Vista alatt, User bejelentkezéssel Alapértelmezésben a letöltési könyvtár: C:\Users\ log in USER\Documents\EMS\Download - Állítsa be az EMS mentési könyvtárát. A következő ablakban megjelenik a letöltés állapota (kezdési idő, befejezési idő, letöltés állapota) Maximum 5 letöltés lehet egy időben. 2. Helyi keresés Az EMS programmal lehetőség van a számítógépre letöltött, vagy a CD-re lementett videóanyagok lejátszására. Az eszköz menüben a Fájl visszajátszás -t kiválasztva megadható, hogy a lejátszási könyvtár és a fájl. Egy DVR ikonján jobb klikkel a Helyi keresés -t kiválasztva az adott DVR lementett videóanyaga játszható le 32

34 3. DVR Menü beállítás - A DVR beállításai távoltól módosíthatók az EMS program segítségével. A megjelenő menü hasonló, mint a DVR saját menüképe. Bármely DVR elérhető a megjelenő felugró menüből. 4. Felugró menü 5 - A felugró menüből elérhetők a csatornák a DVR-ekhez és a Virtuális DVR-ekhez. Az almenükben különböző jellemzőkhöz való hozzáférés lehetséges, amelyek függenek az almenü típusától. 1. Virtuális DVR felugró menü 1) Élőkép - Az előre definiált Virtuális DVR élőképes megjelenítése. 2) Átnevezés - A Virtuális DVR nevének megváltoztatása. 3) Eltávolít - A Virtuális DVR eltávolítása a listából 4) Csoport áthelyezés - A Virtuális DVR áthelyezése másik Csoportba 33

35 2. DVR felugró menü 1) Élőkép - A DVR élőképes megjelenítése. 2) Távoli keresés - A Távoli keresés ablak megnyitása 3) Helyi keresés - A Helyi keresés ablak megnyitása 4) Tulajdonság - A DVR alapinformációinak megjelenítése 5) Napló - A DVR eseménynaplójának megjelenítése (a DVR első bekapcsolása óta az összes esemény). Az események sorbarendezhetők Dátum/Idő vagy Üzenet alapján. 6) Beállítás - A DVR beállítása. A megjelenő menü hasonló, mint a DVR saját menüképe. 7) P.O.S. adat keresés - A P.O.S. adat keresés ablak megnyitása 8) Esemény utáni művelet - Az Esemény utáni művelet ablak megnyitása 9) Vezérlés 1 Vezérlés Felvétel Indítás / Leállítás, Ütemezés Indítás / Leállítás 2 Átnevezés 34

36 10) Eltávolítás - A DVR eltávolítása a DVR ablakból. 11) Átnevezés - A DVR nevének megváltoztatása. Az E-térképen megjelenő nevet a változtatás nem befolyásolja. 12) Csoport áthelyezés 3. Camera Context menu 1) Élőkép - A kiválasztott csatorna élőképes megjelenítése. 2) Esemény utáni művelet - Az Esemény utáni művelet ablak megnyitása 3) Vezérlés - A PTZ műveletek vezérlése: GOTO, Túra, Automatikus forgatás, Automatikus döntés 4) Átnevezés 4. Digitális bemenet / kimenet felugró menü - A digitális bemenet az érzékelő bemenet, a digitális kimenet a riasztás kimenet. 1) Digitális bemenet 1 Esemény utáni művelet 2 Átnevezés 2) Digitális kimenet 1 Vezérlés Digitális kimenet magas / alacsony 2 Átnevezés 5. Csatorna felugró menü A megjelenített képre jobb gombbal rákattintva jön elő. 1) Távoli keresés - A Távoli keresés ablak megnyitása. Csak az adott csatorna adatai jelennek meg. 2) PTZ vezérlés 3) Eltávolítás (Csak a Virtuális DVR-ek esetén) - A kiválasztott csatorna eltávolítása a Virtuális DVR-ből. 35

37 VI. Esemény utáni művelet Az EMS-ben lehetőség van a riasztások értesítésének testreszabására. A kamerán vagy érzékelőn bekövetkezett eseményről az értesítés lehet hangjelzés vagy felugró ablak. 1. DVR - Esemény utáni művelet A menü a DVR ikonján jobb gombbal klikkelve jön elő.. Az Esemény utáni művelet szerkesztőablaka a következő módon néz ki:

38 1) Esemény - Az EMS értesítést ad a DVR működésével kapcsolatos eseményekről: Csatlakozás, Szétcsatlakozás, HDD hiba, Ventilátor hiba, Hőmérséklet hiba. 2) Eszköz - Megadható, hogy az esemény utáni művelet melyik eszközön hajtódjon végre. Lehet egy regisztrált DVR, vagy a Rendszer (az a számítógép, ahol az EMS fut) 3) Al-típus - Megadható, hogy a kiválasztott eszköz al-típusa DVR: Kamera, Digitális kimenet Rendszer: Hang, Ablak 4) Al-szám - Megadható a vezérelni kívánt kamera / riasztás kimenet száma. 5) Utasítás 1 DVR > Kamera - Megadható a PTZ művelet, Pillanatkép, vagy az Élőkép. 2 DVR > Digitális kimenet - Megadható, hogy a digitális kimenet magas vagy alacsony szintre váltson 3 Rendszer> Hang - Megadható, hogy a számítógép lejátsszon egy hangot, ha a beállított esemény bekövetkezik. A hangok.wav formátumúak, és a következő könyvtárban kell lenniük: C:\Program Files\EMS\Sound 4 Rendszer> Ablak - Megadható, hogy egy figyelmeztető ablak jelenjen meg a számítógép képernyőjén 10 másodpercre. Az ablakban az esemény megnevezése olvasható. 37

39 6) Paraméter 1 DVR > Kamera > Paraméter - Megadható a kiválasztott kamera PTZ opciója (pl.: pozíció szám) 2 Rendszer > Hang - Megadható a.wav fájl a figyelmeztető hanghoz. 7) Után - Megadható a késleltetési idő az esemény után. (egység: 1ms. Azaz 1 másodperc=1000) 8) Hozzáad - Művelet hozzáadása a listához (Max 25 művelet lehetséges). 9) Töröl - A kiválasztott művelet törlése. 10) Teszt - A kiválasztott művelet törlése. 11) Alkalmaz - A módosítások elfogadása, mentése. 12) Ok - A módosítások elfogadása, mentése, és a szerkesztőablak bezárása. 13) Mégsem - A módosítások elvetése, és a szerkesztőablak bezárása. 38

40 2. Kamera - Esemény utáni művelet - A menü a Kamera ikonján jobb gombbal klikkelve jön elő. 1) Esemény - Az EMS értesítést ad a kamera működésével kapcsolatos eseményekről: Mozgás, riasztás, videójel vesztés, mozgásérzékelés (mozgásérzékelés csak az Mpeg4 Pro modellek esetén) 2) Eszköz - Megadható, hogy az esemény utáni művelet melyik eszközön hajtódjon végre. Lehet egy regisztrált DVR, vagy a Rendszer (az a számítógép, ahol az EMS fut) 3) Al-típus - Megadható, hogy a kiválasztott eszköz al-típusa DVR: Kamera, Digitális kimenet Rendszer: Hang, Ablak 4) Al-szám - Megadható a vezérelni kívánt kamera / riasztás kimenet száma. 39

41 5) Utasítás 1 DVR>Kamera - Megadható a PTZ művelet, Pillanatkép, vagy az Élőkép. 2 DVR> Digitális kimenet - Megadható, hogy a digitális kimenet magas vagy alacsony szintre váltson 3 Rendszer> Hang - Megadható, hogy a számítógép lejátsszon egy hangot, ha a beállított esemény bekövetkezik. A hangok.wav formátumúak, és a következő könyvtárban kell lenniük: C:\Program Files\EMS\Sound 4 Rendszer> Ablak - Megadható, hogy egy figyelmeztető ablak jelenjen meg a számítógép képernyőjén 10 másodpercre. Az ablakban az esemény megnevezése olvasható. 3. Digitális bemenet - Esemény utáni művelet - A menü a Digitális bemenetek ikonján jobb gombbal klikkelve jön elő. - Az EMS értesítést ad a bemenetek állapotáról (Bemenet magas, bemenet alacsony) 40

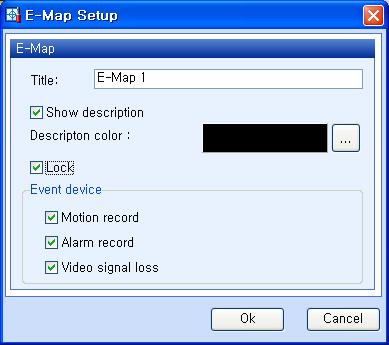

42 VII. E-térkép 1. Szerkesztés 1. Az egér jobb gombjával ráklikkelve a Csoport ikonjára, a megjelenő felugró menüben válassza az Új E-térkép menüpontot, vagy az eszköztáron kattintson az E-térkép gombra 2. Az eszköztárban megjelennek az E-térkép vezérlőgombok Közelít: A térkép nagyítása (max. 400% az eredeti méretnek). A térkép elemeinek koordinátái a nagyítással együtt változnak. Távolít: A térkép kicsinyítése (max 25% az eredeti méretnek). A térkép elemeinek koordinátái a kicsinyítéssel együtt változnak. Eltávolít: A kiválasztott E-térkép törlése 41

43 3. Háttérkép kiválasztása - Megadható egy képfájl, amely a térképet tartalmazza. A képfájloknak a következő könyvtárban kell lennie: C:\Program Files\EMS\EMAP\BACKGROUND 4. A kiválasztott eszközt (DVR, kamera, digitális bemenet/kimenet) az egérrel húzza a térképre, a kívánt helyre. 42

44 5. Amennyiben az egér jobb gombjával húzza az eszközt a térképre, lehetősége van a megjelenő ikonok kiválasztására ) DVR ikonok - MPEG 4 Pro DVR / MPEG 4 Basic DVR / MJEPG DVR - Rögzítés: Az ikonok pozíciójának rögzítése a térképen. - Esemény MPEG 4 Pro DVR / Esemény MPEG 4 Basic DVR / Eseményt MJEPG DVR * Az Esemény DVR piros villogással megjeleníti, hogy a kiválasztott esemény bekövetkezett. 43

45 2) Kamera - Kamera: Kiválasztható a kamera ikonja: CCD kamera, Dóm kamera, IP kamera, PTZ kamera - Mozgás: A megjelenő ikon a mozgásérzékeléses rögzítés állapotát jelzi - Pozíció: A PTZ kamera közvetlenül a kiválasztott pozícióba állítható - Élő videókép: Az ikon helyett egy kisméretű ablakban az élő videókép jelenik meg. 2. E-térkép kapcsolat - Az E-térképen elhelyezett ikonokra rákattintva, az ikon fa-struktúrában is kijelölésre kerül - A fa-struktúrában rákattintva az ikonra, az ikon az E-térképen is kijelölésre kerül (kék színnel). 44

46 < Memo > Revised at Jan
