1 frekvenciaváltók 447

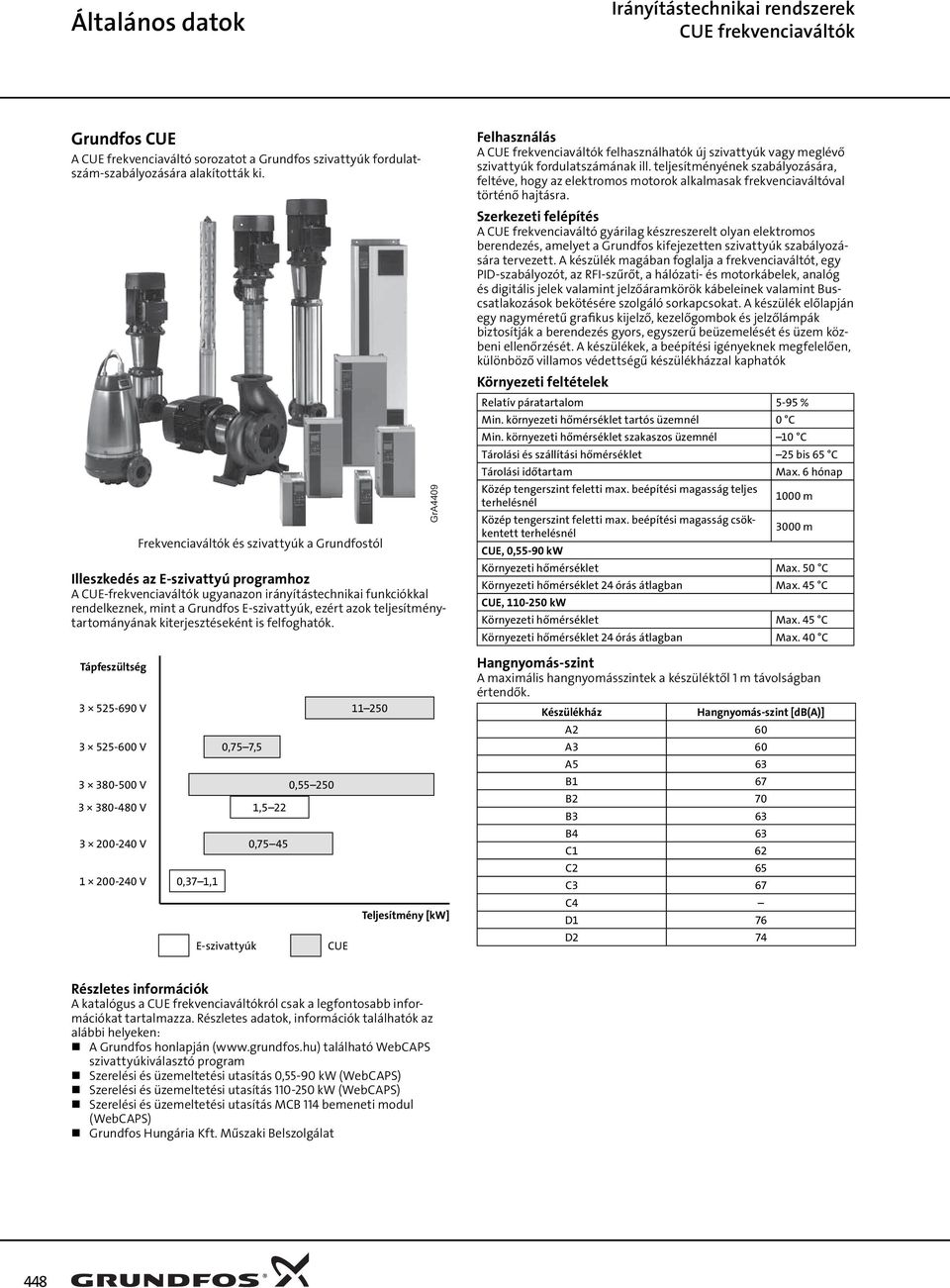

2 Általános datok Irányítástechnikai rendszerek frekvenciaváltók Grundfos A frekvenciaváltó sorozatot a Grundfos szivattyúk fordulatszám-szabályozására alakították ki. Frekvenciaváltók és szivattyúk a Grundfostól Illeszkedés az E-szivattyú programhoz A -frekvenciaváltók ugyanazon irányítástechnikai funkciókkal rendelkeznek, mint a Grundfos E-szivattyúk, ezért azok teljesítménytartományának kiterjesztéseként is felfoghatók. GrA4409 Felhasználás A frekvenciaváltók felhasználhatók új szivattyúk vagy meglévő szivattyúk fordulatszámának ill. teljesítményének szabályozására, feltéve, hogy az elektromos motorok alkalmasak frekvenciaváltóval történő hajtásra. Szerkezeti felépítés A frekvenciaváltó gyárilag készreszerelt olyan elektromos berendezés, amelyet a Grundfos kifejezetten szivattyúk szabályozására tervezett. A készülék magában foglalja a frekvenciaváltót, egy PID-szabályozót, az RFI-szűrőt, a hálózati- és motorkábelek, analóg és digitális jelek valamint jelzőáramkörök kábeleinek valamint Buscsatlakozások bekötésére szolgáló sorkapcsokat. A készülék előlapján egy nagyméretű grafikus kijelző, kezelőgombok és jelzőlámpák biztosítják a berendezés gyors, egyszerű beüzemelését és üzem közbeni ellenőrzését. A készülékek, a beépítési igényeknek megfelelően, különböző villamos védettségű készülékházzal kaphatók Környezeti feltételek Relatív páratartalom 5-95 % Min. környezeti hőmérséklet tartós üzemnél 0 C Min. környezeti hőmérséklet szakaszos üzemnél 10 C Tárolási és szállítási hőmérséklet 25 bis 65 C Tárolási időtartam Max. 6 hónap Közép tengerszint feletti max. beépítési magasság teljes 1000 m terhelésnél Közép tengerszint feletti max. beépítési magasság csökkentett terhelésnél 3000 m, 0,55-90 kw Környezeti hőmérséklet Max. 50 C Környezeti hőmérséklet 24 órás átlagban Max. 45 C, kw Környezeti hőmérséklet Max. 45 C Környezeti hőmérséklet 24 órás átlagban Max. 40 C Tápfeszültség V V V V V V ,75 7,5 0, ,5 22 0, ,37 1,1 Teljesítmény [kw] E-szivattyúk Hangnyomás-szint A maximális hangnyomásszintek a készüléktől 1 m távolságban értendők. Készülékház Hangnyomás-szint [db(a)] A2 60 A3 60 A5 63 B1 67 B2 70 B3 63 B4 63 C1 62 C2 65 C3 67 C4 D1 76 D2 74 Részletes információk A katalógus a frekvenciaváltókról csak a legfontosabb információkat tartalmazza. Részletes adatok, információk találhatók az alábbi helyeken: A Grundfos honlapján ( található WebCAPS szivattyúkiválasztó program Szerelési és üzemeltetési utasítás 0,55-90 kw (WebCAPS) Szerelési és üzemeltetési utasítás kw (WebCAPS) Szerelési és üzemeltetési utasítás MCB 114 bemeneti modul (WebCAPS) Grundfos Hungária Kft. Műszaki Belszolgálat 448

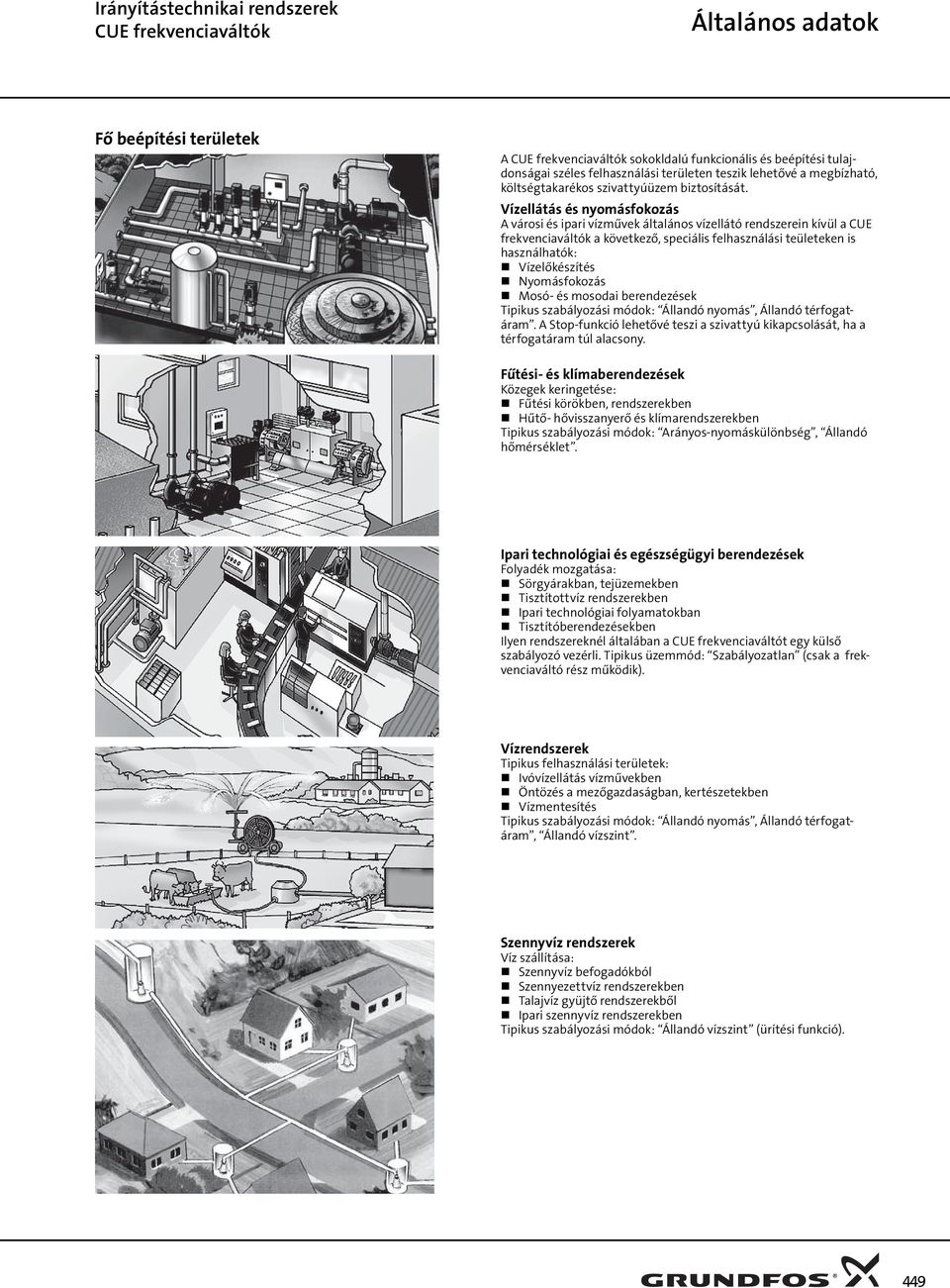

3 frekvenciaváltók Általános adatok Fő beépítési területek A frekvenciaváltók sokokldalú funkcionális és beépítési tulajdonságai széles felhasználási területen teszik lehetővé a megbízható, költségtakarékos szivattyúüzem biztosítását. Vízellátás és nyomásfokozás A városi és ipari vízművek általános vízellátó rendszerein kívül a frekvenciaváltók a következő, speciális felhasználási teületeken is használhatók: Vízelőkészítés Nyomásfokozás Mosó- és mosodai berendezések Tipikus szabályozási módok: Állandó nyomás, Állandó térfogatáram. A Stop-funkció lehetővé teszi a szivattyú kikapcsolását, ha a térfogatáram túl alacsony. Fűtési- és klímaberendezések Közegek keringetése: Fűtési körökben, rendszerekben Hűtő- hővisszanyerő és klímarendszerekben Tipikus szabályozási módok: Arányos-nyomáskülönbség, Állandó hőmérséklet. Ipari technológiai és egészségügyi berendezések Folyadék mozgatása: Sörgyárakban, tejüzemekben Tisztítottvíz rendszerekben Ipari technológiai folyamatokban Tisztítóberendezésekben Ilyen rendszereknél általában a frekvenciaváltót egy külső szabályozó vezérli. Tipikus üzemmód: Szabályozatlan (csak a frekvenciaváltó rész működik). Vízrendszerek Tipikus felhasználási területek: Ivóvízellátás vízművekben Öntözés a mezőgazdaságban, kertészetekben Vízmentesítés Tipikus szabályozási módok: Állandó nyomás, Állandó térfogatáram, Állandó vízszint. Szennyvíz rendszerek Víz szállítása: Szennyvíz befogadókból Szennyezettvíz rendszerekben Talajvíz gyüjtő rendszerekből Ipari szennyvíz rendszerekben Tipikus szabályozási módok: Állandó vízszint (ürítési funkció). 449

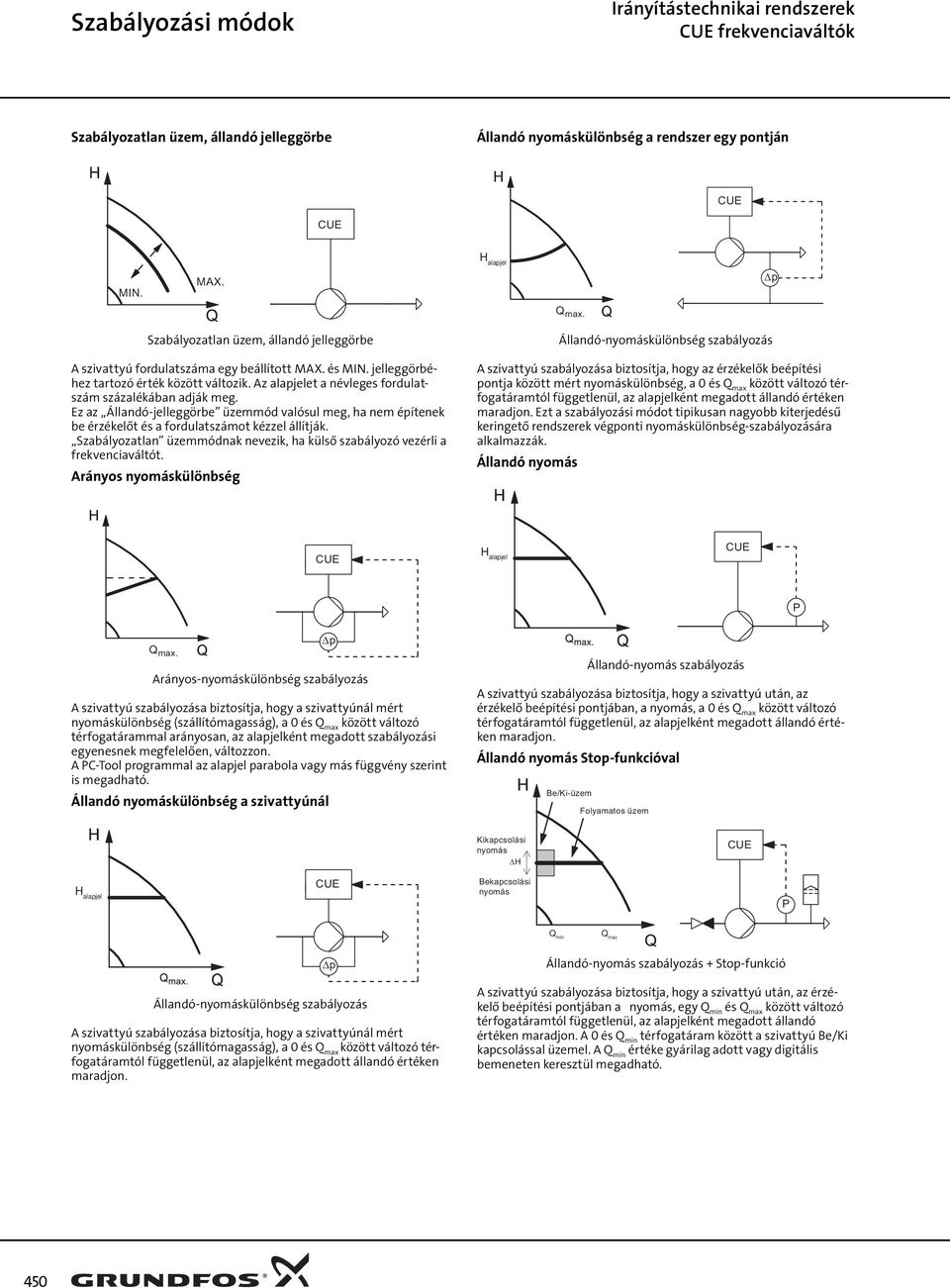

4 Szabályozási módok Irányítástechnikai rendszerek frekvenciaváltók Szabályozatlan üzem, állandó jelleggörbe Állandó nyomáskülönbség a rendszer egy pontján H alapjel MIN. MAX. Δp Q max. Szabályozatlan üzem, állandó jelleggörbe A szivattyú fordulatszáma egy beállított MAX. és MIN. jelleggörbéhez tartozó érték között változik. Az alapjelet a névleges fordulatszám százalékában adják meg. Ez az Állandó-jelleggörbe üzemmód valósul meg, ha nem építenek be érzékelőt és a fordulatszámot kézzel állítják. Szabályozatlan üzemmódnak nevezik, ha külső szabályozó vezérli a frekvenciaváltót. Arányos nyomáskülönbség Állandó-nyomáskülönbség szabályozás A szivattyú szabályozása biztosítja, hogy az érzékelők beépítési pontja között mért nyomáskülönbség, a 0 és Q max között változó térfogatáramtól függetlenül, az alapjelként megadott állandó értéken maradjon. Ezt a szabályozási módot tipikusan nagyobb kiterjedésű keringető rendszerek végponti nyomáskülönbség-szabályozására alkalmazzák. Állandó nyomás H alapjel P Q max. Δp Arányos-nyomáskülönbség szabályozás A szivattyú szabályozása biztosítja, hogy a szivattyúnál mért nyomáskülönbség (szállítómagasság), a 0 és Q max között változó térfogatárammal arányosan, az alapjelként megadott szabályozási egyenesnek megfelelően, változzon. A PC-Tool programmal az alapjel parabola vagy más függvény szerint is megadható. Állandó nyomáskülönbség a szivattyúnál Állandó-nyomás szabályozás A szivattyú szabályozása biztosítja, hogy a szivattyú után, az érzékelő beépítési pontjában, a nyomás, a 0 és Q max között változó térfogatáramtól függetlenül, az alapjelként megadott állandó értéken maradjon. Állandó nyomás Stop-funkcióval Be/Ki-üzem Folyamatos üzem Kikapcsolási nyomás ΔH H alapjel Bekapcsolási nyomás P Q min Q max Δp Állandó-nyomáskülönbség szabályozás A szivattyú szabályozása biztosítja, hogy a szivattyúnál mért nyomáskülönbség (szállítómagasság), a 0 és Q max között változó térfogatáramtól függetlenül, az alapjelként megadott állandó értéken maradjon. Állandó-nyomás szabályozás + Stop-funkció A szivattyú szabályozása biztosítja, hogy a szivattyú után, az érzékelő beépítési pontjában a nyomás, egy Q min és Q max között változó térfogatáramtól függetlenül, az alapjelként megadott állandó értéken maradjon. A 0 és Q min térfogatáram között a szivattyú Be/Ki kapcsolással üzemel. A Q min értéke gyárilag adott vagy digitális bemeneten keresztül megadható. 450

5 frekvenciaváltók Szabályozási módok Állandó folyadékszint Állandó térfogatáram L Q min Q max TM Q alapjel Q Állandó-folyadékszint szabályozás A szivattyú szabályozása biztosítja, hogy az ürítendő tárolóban a folyadékszint, a szivattyú, beállított Q min és Q max közötti térfogatáramú üzeme mellett, az alapjelként megadott állandó értéken maradjon. Állandó folyadékszint Stop-funkcióval Állandó-térfogatáram szabályozás A szivattyú szabályozása biztosítja, hogy a szállított térfogatáram, a rendszer áramlási ellenállásától ill. annak változásától függetlenül, az alapjelként megadott állandó értéken maradjon. Állandó hőmérséklet Q min Q max Bekapcsolási szint ΔH Kikapcsolási szint L Q min Q max t Állandó-folyadékszint szabályozás + Stop-funkció A szivattyú szabályozása biztosítja, hogy az ürítendő tárolóban, nagyobb térfogatáramforgalom esetén, a folyadékszint az alapjelként megadott állandó értéken maradjon, míg kisebb intenzitású töltés esetén a szivattyú Be/Ki kapcsolással üzemel. A szivattyú térfogatárama, egy beállított Qmin és Q max között változik. Állandó-hőmérséklet szabályozás A szivattyú szabályozása biztosítja, hogy az érzékelő beépítési pontjában, a hőmérséklet az alapjelként beállított állandó értéken maradjon. A szivattyú térfogatárama, egy beállított Q min és Q max között változik. Más szabályozott jellemzők Más típusú szabályozott jellemzőkkel is kialakíthatók szabályozókörök a frekvenciaváltókkal. Erre vonatkozóan a frekvenciaváltók Szerelési és üzemeltetési utasítása ill. a Grundfos Műszaki Belszolgálata szolgál információkkal. 451

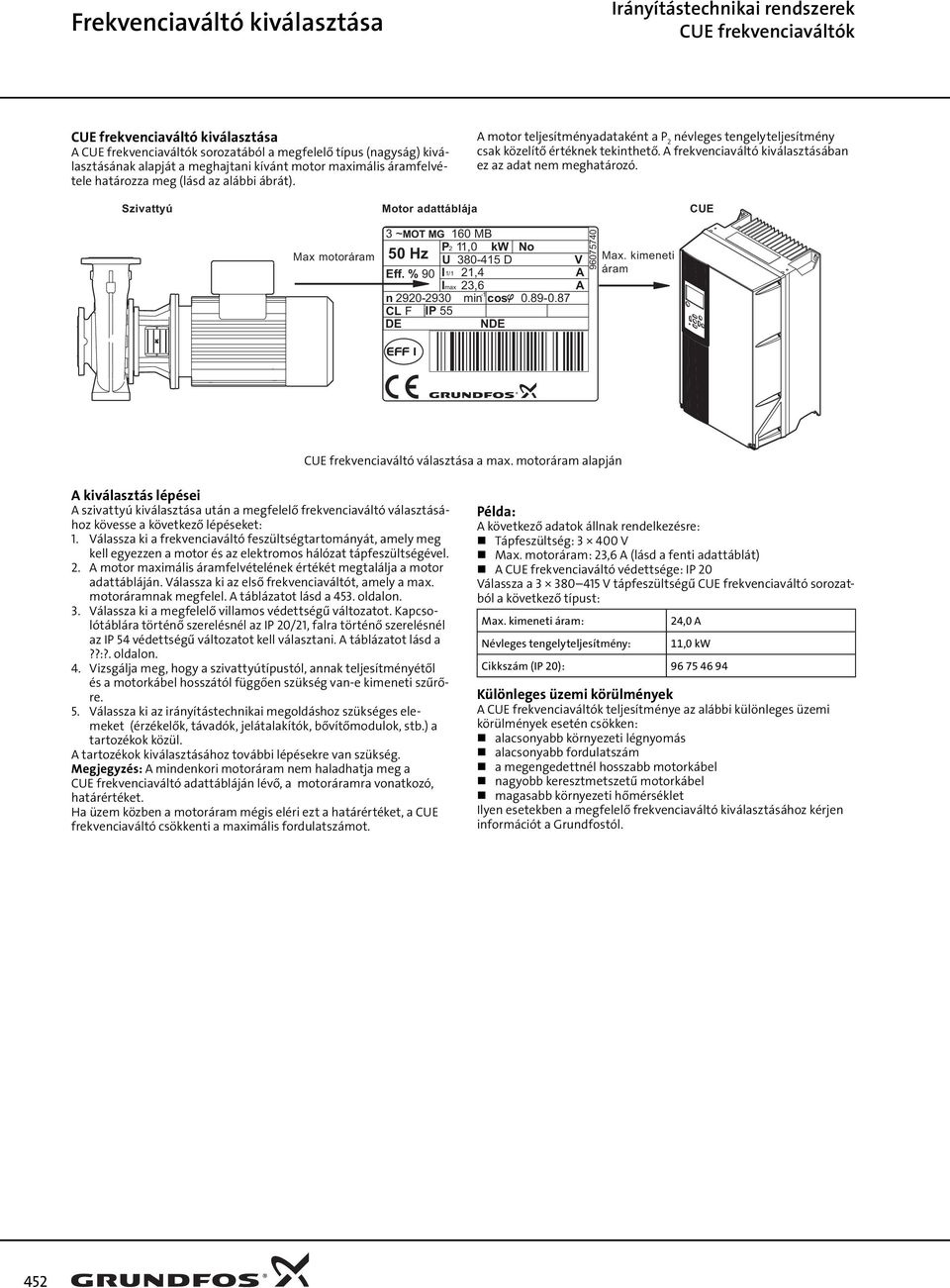

6 Frekvenciaváltó kiválasztása Irányítástechnikai rendszerek frekvenciaváltók frekvenciaváltó kiválasztása A frekvenciaváltók sorozatából a megfelelő típus (nagyság) kiválasztásának alapját a meghajtani kívánt motor maximális áramfelvétele határozza meg (lásd az alábbi ábrát). A motor teljesítményadataként a P 2 névleges tengelyteljesítmény csak közelítő értéknek tekinthető. A frekvenciaváltó kiválasztásában ez az adat nem meghatározó. Szivattyú Motor adattáblája Max motoráram 3 ~MOT MG 160 MB P 2 11,0 kw No 50 Hz U D V Eff. % 90 I 1/1 21,4 A I max 23,6 A n min -1 cos CL F IP 55 DE NDE Max. kimeneti áram Made in Hungary frekvenciaváltó választása a max. motoráram alapján A kiválasztás lépései A szivattyú kiválasztása után a megfelelő frekvenciaváltó választásához kövesse a következő lépéseket: 1. Válassza ki a frekvenciaváltó feszültségtartományát, amely meg kell egyezzen a motor és az elektromos hálózat tápfeszültségével. 2. A motor maximális áramfelvételének értékét megtalálja a motor adattábláján. Válassza ki az első frekvenciaváltót, amely a max. motoráramnak megfelel. A táblázatot lásd a 453. oldalon. 3. Válassza ki a megfelelő villamos védettségű változatot. Kapcsolótáblára történő szerelésnél az IP 20/21, falra történő szerelésnél az IP 54 védettségű változatot kell választani. A táblázatot lásd a??:?. oldalon. 4. Vizsgálja meg, hogy a szivattyútípustól, annak teljesítményétől és a motorkábel hosszától függően szükség van-e kimeneti szűrőre. 5. Válassza ki az irányítástechnikai megoldáshoz szükséges elemeket (érzékelők, távadók, jelátalakítók, bővítőmodulok, stb.) a tartozékok közül. A tartozékok kiválasztásához további lépésekre van szükség. Megjegyzés: A mindenkori motoráram nem haladhatja meg a frekvenciaváltó adattábláján lévő, a motoráramra vonatkozó, határértéket. Ha üzem közben a motoráram mégis eléri ezt a határértéket, a frekvenciaváltó csökkenti a maximális fordulatszámot. Példa: A következő adatok állnak rendelkezésre: Tápfeszültség: V Max. motoráram: 23,6 A (lásd a fenti adattáblát) A frekvenciaváltó védettsége: IP 20 Válassza a V tápfeszültségű frekvenciaváltó sorozatból a következő típust: Max. kimeneti áram: 24,0 A Névleges tengelyteljesítmény: 11,0 kw Cikkszám (IP 20): Különleges üzemi körülmények A frekvenciaváltók teljesítménye az alábbi különleges üzemi körülmények esetén csökken: alacsonyabb környezeti légnyomás alacsonyabb fordulatszám a megengedettnél hosszabb motorkábel nagyobb keresztmetszetű motorkábel magasabb környezeti hőmérséklet Ilyen esetekben a megfelelő frekvenciaváltó kiválasztásához kérjen információt a Grundfostól. 452

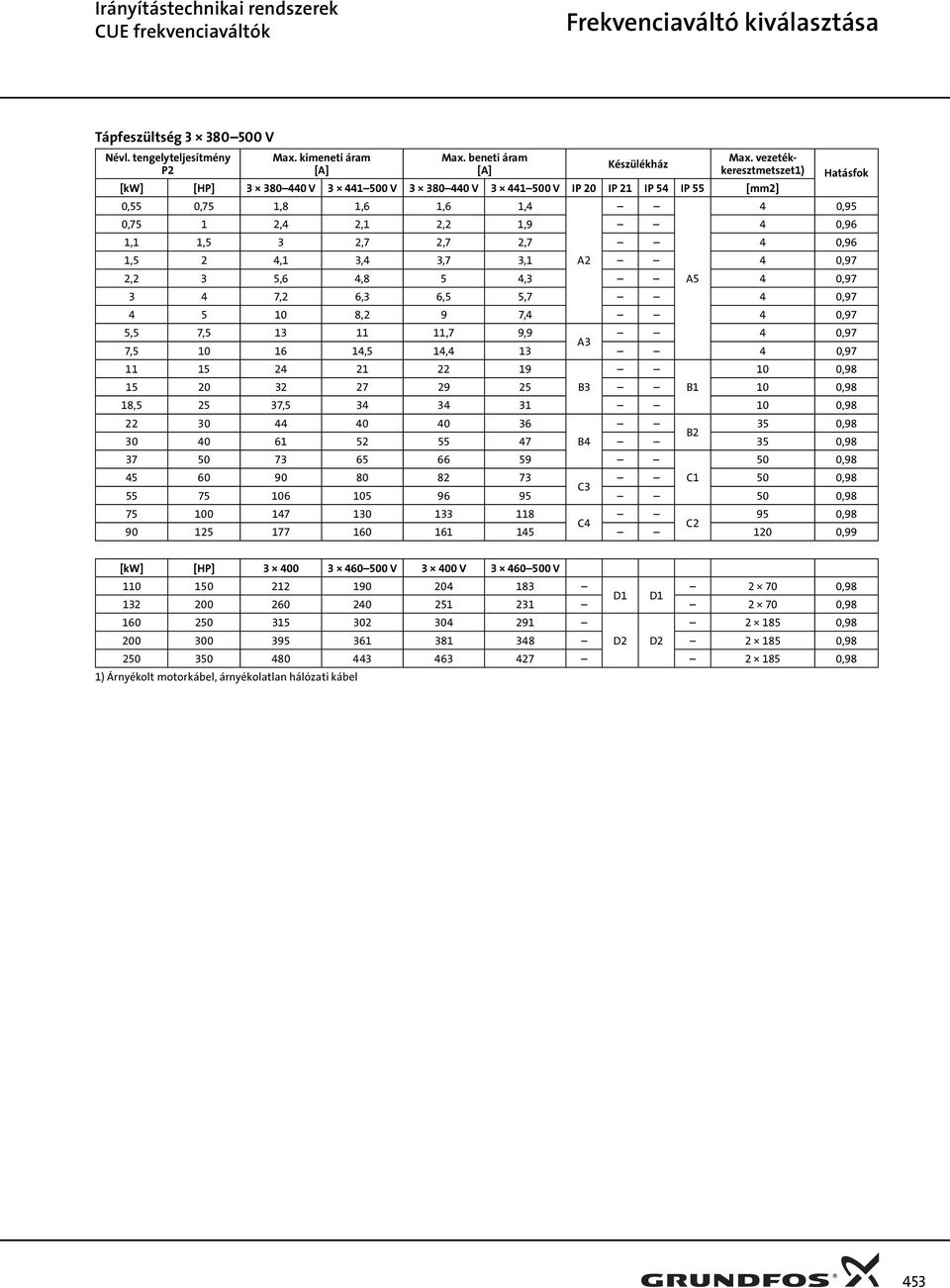

7 frekvenciaváltók Frekvenciaváltó kiválasztása Tápfeszültség V Névl. tengelyteljesítmény P2 Max. kimeneti áram [A] Max. beneti áram [A] Max. vezetékkeresztmetszet1) Készülékház Hatásfok [kw] [HP] V V V V IP 20 IP 21 IP 54 IP 55 [mm2] 0,55 0,75 1,8 1,6 1,6 1,4 4 0,95 0,75 1 2,4 2,1 2,2 1,9 4 0,96 1,1 1,5 3 2,7 2,7 2,7 4 0,96 1,5 2 4,1 3,4 3,7 3,1 A2 4 0,97 2,2 3 5,6 4,8 5 4,3 A5 4 0, ,2 6,3 6,5 5,7 4 0, ,2 9 7,4 4 0,97 5,5 7, ,7 9,9 4 0,97 A3 7, ,5 14, , , B3 B1 10 0,98 18, , , ,98 B B4 35 0, , C1 50 0,98 C , ,98 C4 C ,99 [kw] [HP] V V V ,98 D1 D , , D2 D , ,98 1) Árnyékolt motorkábel, árnyékolatlan hálózati kábel 453

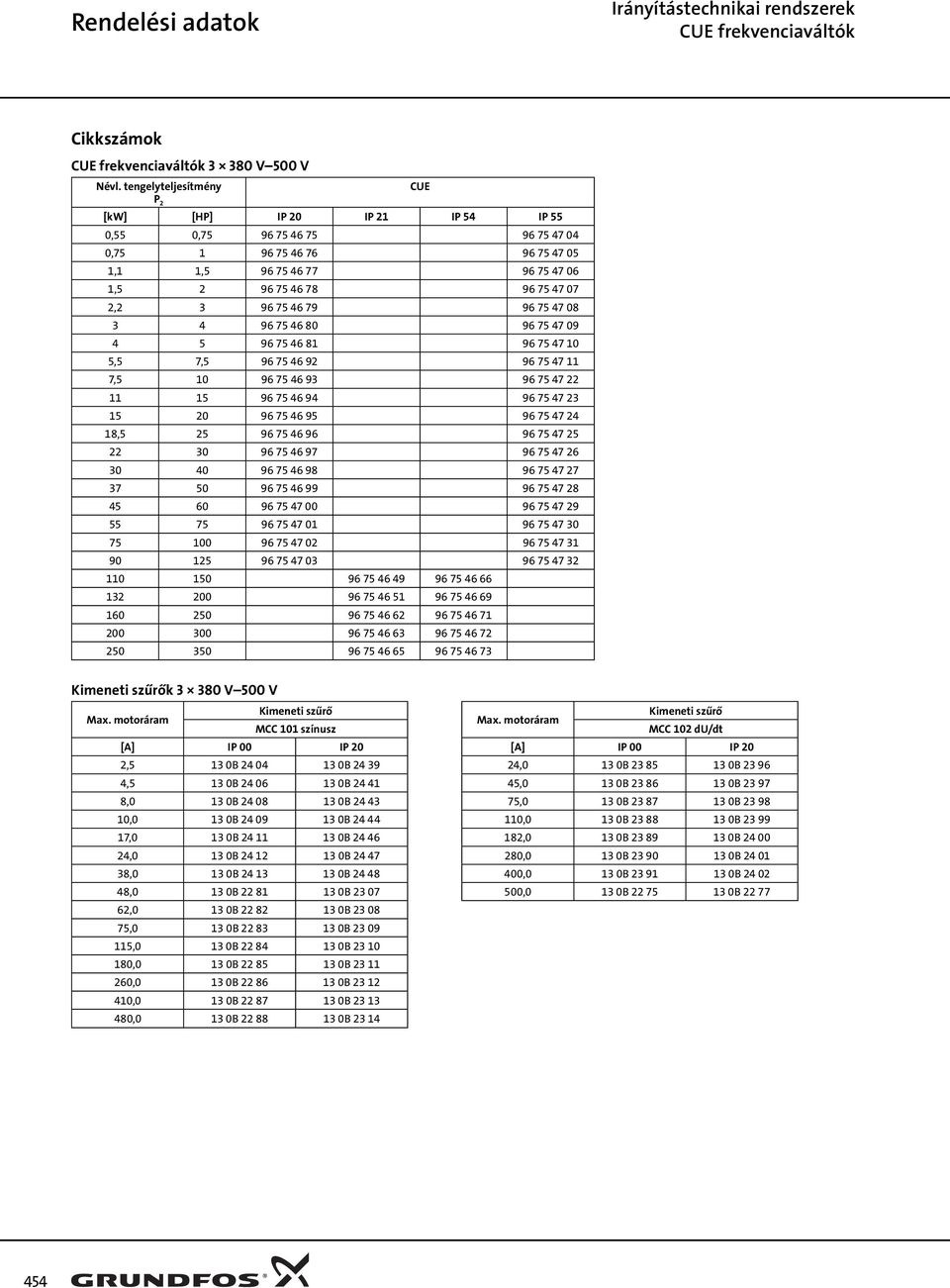

8 Rendelési adatok Irányítástechnikai rendszerek frekvenciaváltók Cikkszámok frekvenciaváltók V 500 V Névl. tengelyteljesítmény P 2 [kw] [HP] IP 20 IP 21 IP 54 IP 55 0,55 0, , ,1 1, , , ,5 7, , , Kimeneti szűrők V 500 V Max. motoráram Kimeneti szűrő Kimeneti szűrő Max. motoráram MCC 101 színusz MCC 102 du/dt [A] IP 00 IP 20 [A] IP 00 IP 20 2,5 13 0B B ,0 13 0B B ,5 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B ,0 13 0B B

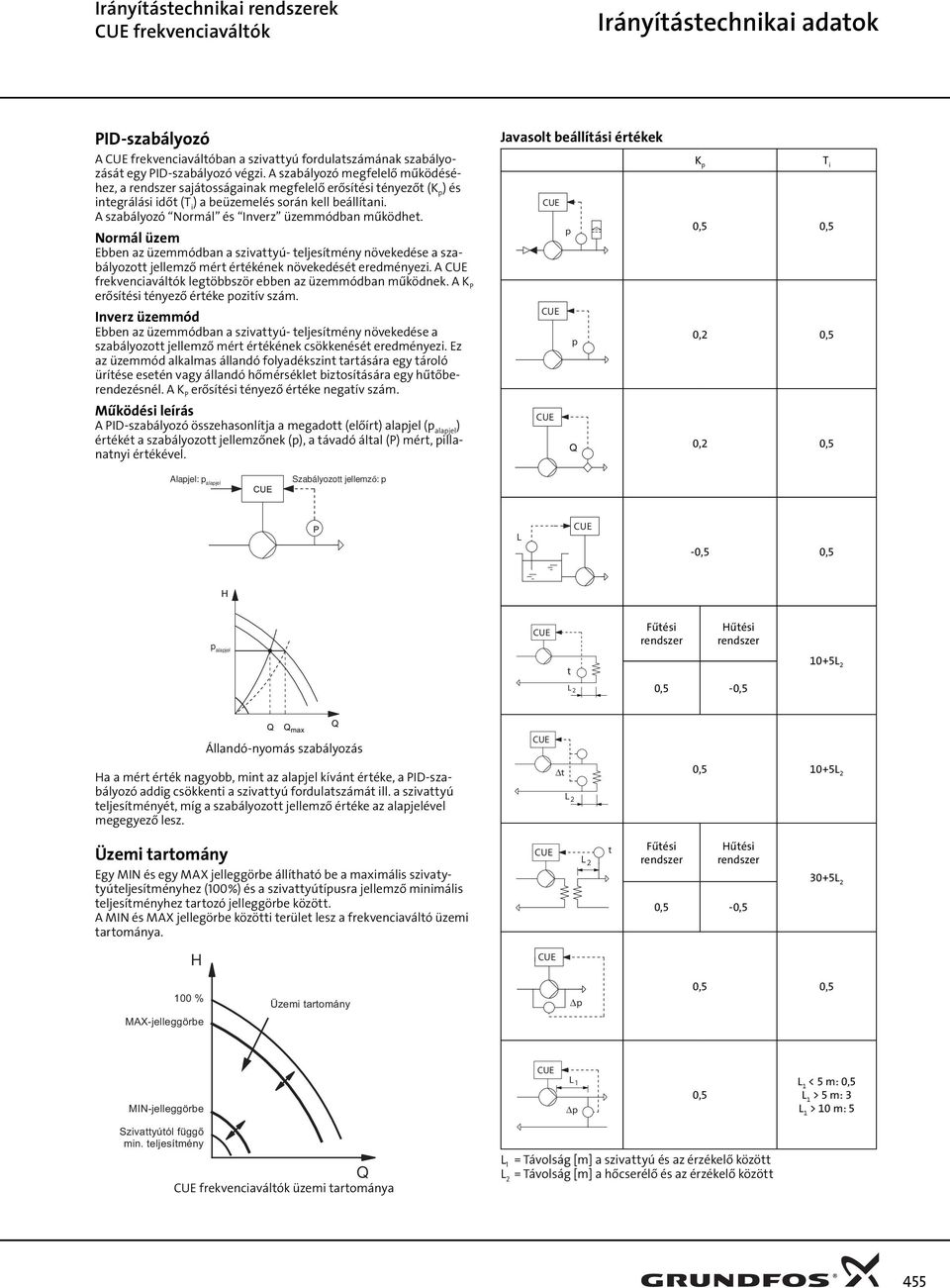

9 frekvenciaváltók Irányítástechnikai adatok PID-szabályozó A frekvenciaváltóban a szivattyú fordulatszámának szabályozását egy PID-szabályozó végzi. A szabályozó megfelelő működéséhez, a rendszer sajátosságainak megfelelő erősítési tényezőt (K p ) és integrálási időt (T i ) a beüzemelés során kell beállítani. A szabályozó Normál és Inverz üzemmódban működhet. Normál üzem Ebben az üzemmódban a szivattyú- teljesítmény növekedése a szabályozott jellemző mért értékének növekedését eredményezi. A frekvenciaváltók legtöbbször ebben az üzemmódban működnek. A K P erősítési tényező értéke pozitív szám. Inverz üzemmód Ebben az üzemmódban a szivattyú- teljesítmény növekedése a szabályozott jellemző mért értékének csökkenését eredményezi. Ez az üzemmód alkalmas állandó folyadékszint tartására egy tároló ürítése esetén vagy állandó hőmérséklet biztosítására egy hűtőberendezésnél. A K P erősítési tényező értéke negatív szám. Működési leírás A PID-szabályozó összehasonlítja a megadott (előírt) alapjel (p alapjel ) értékét a szabályozott jellemzőnek (p), a távadó által (P) mért, pillanatnyi értékével. Javasolt beállítási értékek K p T i p 0,5 0,5 0,2 0,5 p 0,2 0,5 Alapjel: p alapjel Szabályozott jellemző: p L -0,5 0,5 p alapjel Fűtési rendszer Hűtési rendszer t L 2 0,5-0,5 10+5L 2 Állandó-nyomás szabályozás Ha a mért érték nagyobb, mint az alapjel kívánt értéke, a PID-szabályozó addig csökkenti a szivattyú fordulatszámát ill. a szivattyú teljesítményét, míg a szabályozott jellemző értéke az alapjelével megegyező lesz. Δt L 2 0,5 10+5L 2 Üzemi tartomány Egy MIN és egy MAX jelleggörbe állítható be a maximális szivatytyúteljesítményhez (100%) és a szivattyútípusra jellemző minimális teljesítményhez tartozó jelleggörbe között. A MIN és MAX jellegörbe közötti terület lesz a frekvenciaváltó üzemi tartománya. L 2 t Fűtési rendszer Hűtési rendszer 0,5-0,5 30+5L 2 H 100 % Üzemi tartomány Δp 0,5 0,5 MAX-jelleggörbe MIN-jelleggörbe L 1 Δp 0,5 L 1 < 5 m: 0,5 L 1 > 5 m: 3 L 1 > 10 m: 5 Szivattyútól függő min. teljesítmény Q frekvenciaváltók üzemi tartománya L 1 = Távolság [m] a szivattyú és az érzékelő között L 2 = Távolság [m] a hőcserélő és az érzékelő között 455

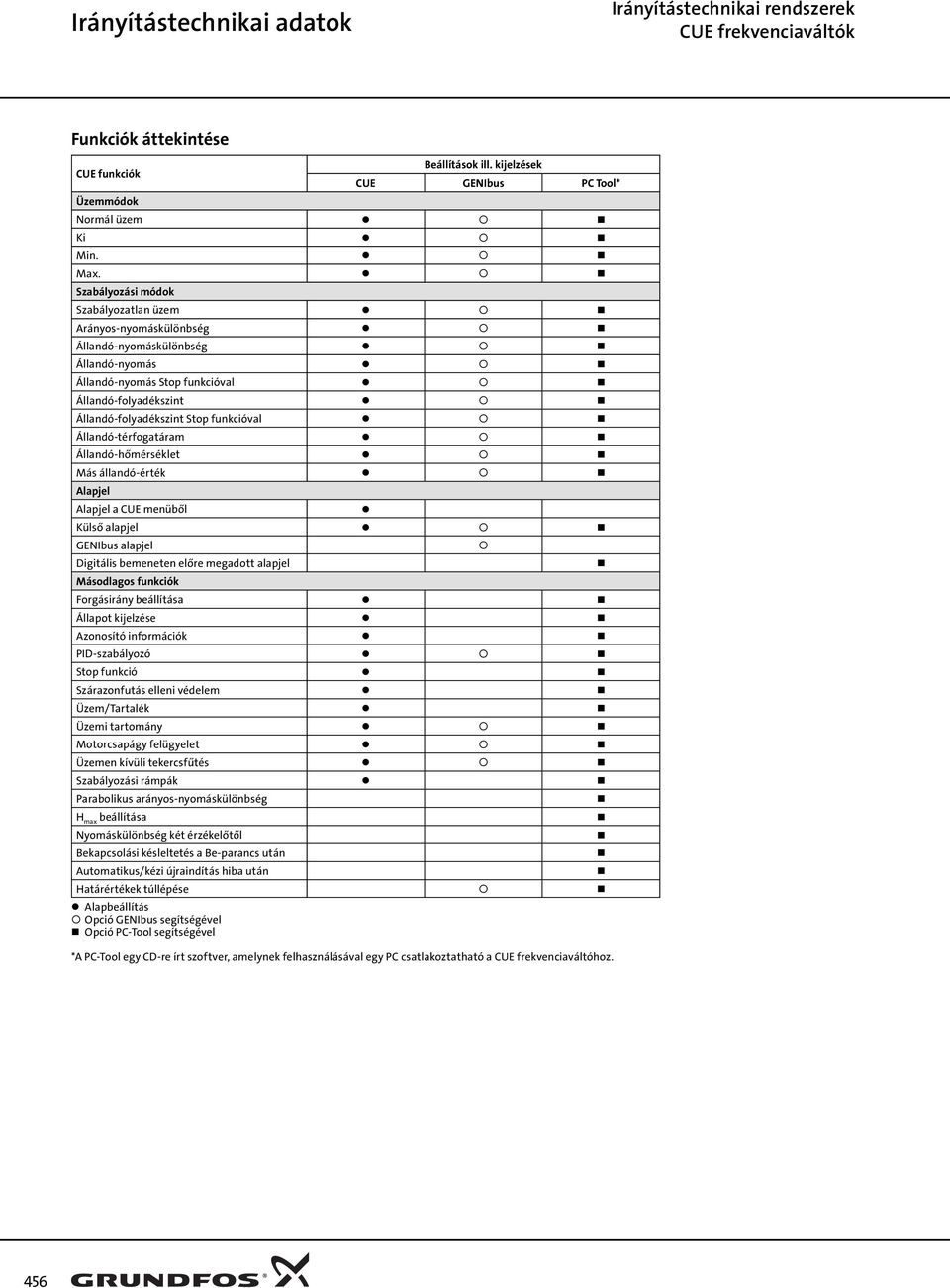

10 Irányítástechnikai adatok Irányítástechnikai rendszerek frekvenciaváltók Funkciók áttekintése funkciók Beállítások ill. kijelzések GENIbus PC Tool* Üzemmódok Normál üzem Ki Min. Max. Szabályozási módok Szabályozatlan üzem Arányos-nyomáskülönbség Állandó-nyomáskülönbség Állandó-nyomás Állandó-nyomás Stop funkcióval Állandó-folyadékszint Állandó-folyadékszint Stop funkcióval Állandó-térfogatáram Állandó-hőmérséklet Más állandó-érték Alapjel Alapjel a menüből Külső alapjel GENIbus alapjel Digitális bemeneten előre megadott alapjel Másodlagos funkciók Forgásirány beállítása Állapot kijelzése Azonosító információk PID-szabályozó Stop funkció Szárazonfutás elleni védelem Üzem/Tartalék Üzemi tartomány Motorcsapágy felügyelet Üzemen kívüli tekercsfűtés Szabályozási rámpák Parabolikus arányos-nyomáskülönbség H max beállítása Nyomáskülönbség két érzékelőtől Bekapcsolási késleltetés a Be-parancs után Automatikus/kézi újraindítás hiba után Határértékek túllépése Alapbeállítás Opció GENIbus segítségével Opció PC-Tool segítségével *A PC-Tool egy CD-re írt szoftver, amelynek felhasználásával egy PC csatlakoztatható a frekvenciaváltóhoz. 456

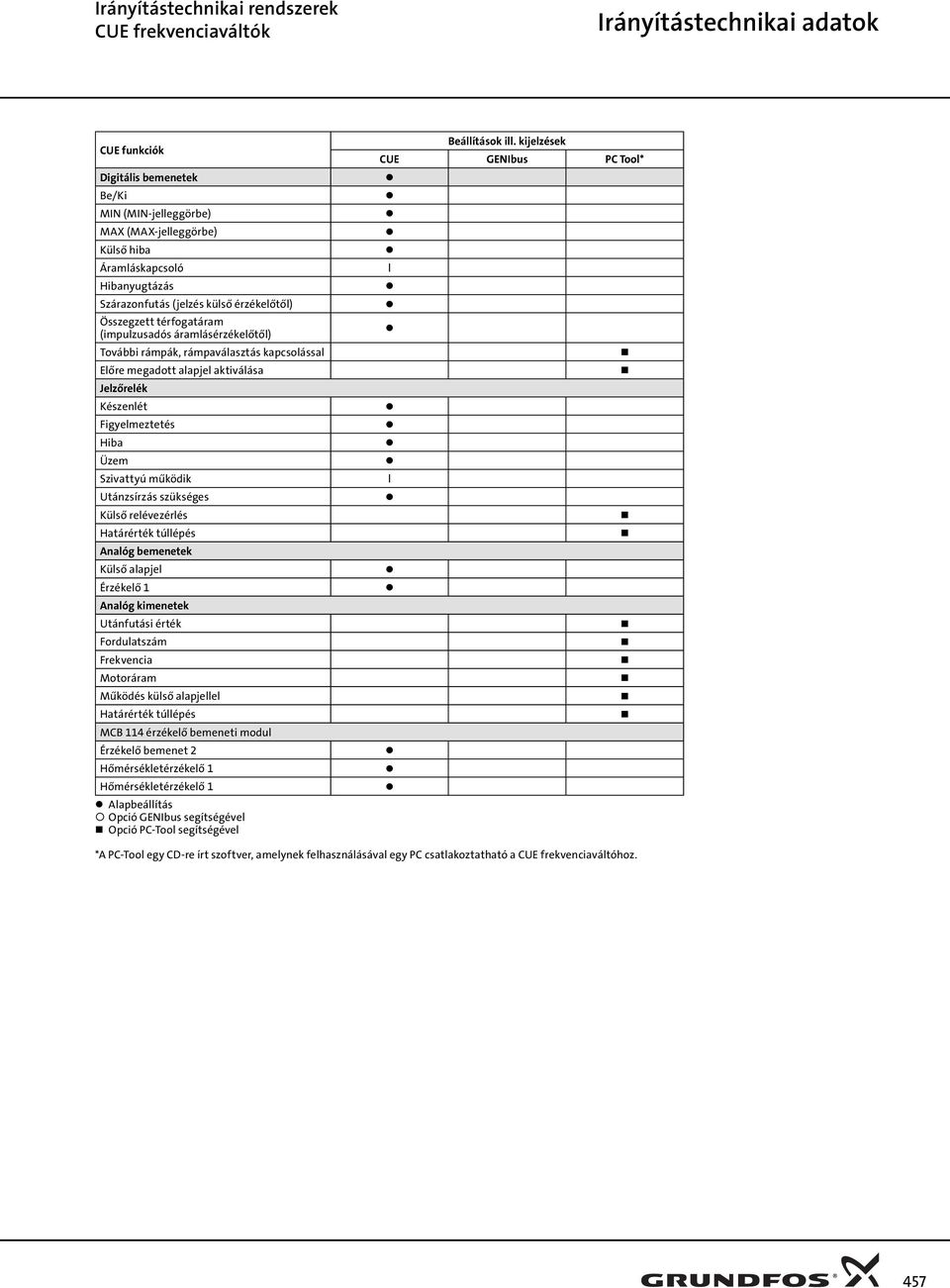

11 frekvenciaváltók Irányítástechnikai adatok funkciók Digitális bemenetek Be/Ki MIN (MIN-jelleggörbe) MAX (MAX-jelleggörbe) Külső hiba Áramláskapcsoló Hibanyugtázás Szárazonfutás (jelzés külső érzékelőtől) Összegzett térfogatáram (impulzusadós áramlásérzékelőtől) További rámpák, rámpaválasztás kapcsolással Előre megadott alapjel aktiválása Jelzőrelék Készenlét Figyelmeztetés Hiba Üzem Szivattyú működik Utánzsírzás szükséges Külső relévezérlés Határérték túllépés Analóg bemenetek Külső alapjel Érzékelő 1 Analóg kimenetek Utánfutási érték Fordulatszám Frekvencia Motoráram Működés külső alapjellel Határérték túllépés MCB 114 érzékelő bemeneti modul Érzékelő bemenet 2 Hőmérsékletérzékelő 1 Hőmérsékletérzékelő 1 Alapbeállítás Opció GENIbus segítségével Opció PC-Tool segítségével Beállítások ill. kijelzések GENIbus PC Tool* l l *A PC-Tool egy CD-re írt szoftver, amelynek felhasználásával egy PC csatlakoztatható a frekvenciaváltóhoz. 457

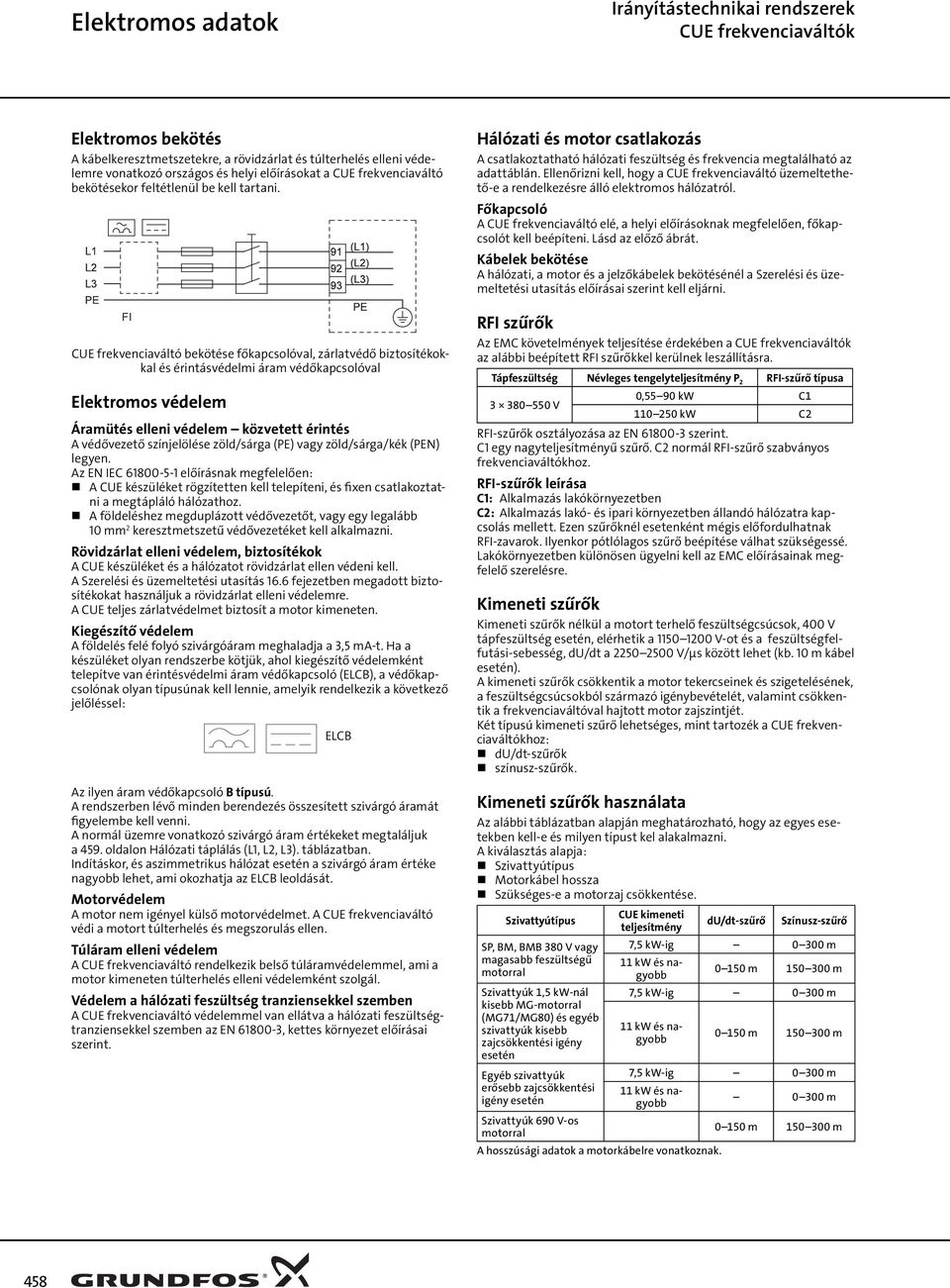

12 Elektromos adatok Irányítástechnikai rendszerek frekvenciaváltók Elektromos bekötés A kábelkeresztmetszetekre, a rövidzárlat és túlterhelés elleni védelemre vonatkozó országos és helyi előírásokat a frekvenciaváltó bekötésekor feltétlenül be kell tartani. FI frekvenciaváltó bekötése főkapcsolóval, zárlatvédő biztosítékokkal és érintásvédelmi áram védőkapcsolóval Elektromos védelem Áramütés elleni védelem közvetett érintés A védővezető színjelölése zöld/sárga (PE) vagy zöld/sárga/kék (PEN) legyen. Az EN IEC előírásnak megfelelően: A készüléket rögzítetten kell telepíteni, és fixen csatlakoztatni a megtápláló hálózathoz. A földeléshez megduplázott védővezetőt, vagy egy legalább 10 mm 2 keresztmetszetű védővezetéket kell alkalmazni. Rövidzárlat elleni védelem, biztosítékok A készüléket és a hálózatot rövidzárlat ellen védeni kell. A Szerelési és üzemeltetési utasítás 16.6 fejezetben megadott biztosítékokat használjuk a rövidzárlat elleni védelemre. A teljes zárlatvédelmet biztosít a motor kimeneten. Kiegészítő védelem A földelés felé folyó szivárgóáram meghaladja a 3,5 ma-t. Ha a készüléket olyan rendszerbe kötjük, ahol kiegészítő védelemként telepítve van érintésvédelmi áram védőkapcsoló (ELCB), a védőkapcsolónak olyan típusúnak kell lennie, amelyik rendelkezik a következő jelőléssel: ELCB Az ilyen áram védőkapcsoló B típusú. A rendszerben lévő minden berendezés összesített szivárgó áramát figyelembe kell venni. A normál üzemre vonatkozó szivárgó áram értékeket megtaláljuk a 459. oldalon Hálózati táplálás (L1, L2, L3). táblázatban. Indításkor, és aszimmetrikus hálózat esetén a szivárgó áram értéke nagyobb lehet, ami okozhatja az ELCB leoldását. Motorvédelem A motor nem igényel külső motorvédelmet. A frekvenciaváltó védi a motort túlterhelés és megszorulás ellen. Túláram elleni védelem A frekvenciaváltó rendelkezik belső túláramvédelemmel, ami a motor kimeneten túlterhelés elleni védelemként szolgál. Védelem a hálózati feszültség tranziensekkel szemben A frekvenciaváltó védelemmel van ellátva a hálózati feszültségtranziensekkel szemben az EN , kettes környezet előírásai szerint. Hálózati és motor csatlakozás A csatlakoztatható hálózati feszültség és frekvencia megtalálható az adattáblán. Ellenőrizni kell, hogy a frekvenciaváltó üzemeltethető-e a rendelkezésre álló elektromos hálózatról. Főkapcsoló A frekvenciaváltó elé, a helyi előírásoknak megfelelően, főkapcsolót kell beépíteni. Lásd az előző ábrát. Kábelek bekötése A hálózati, a motor és a jelzőkábelek bekötésénél a Szerelési és üzemeltetési utasítás előírásai szerint kell eljárni. RFI szűrők Az EMC követelmények teljesítése érdekében a frekvenciaváltók az alábbi beépített RFI szűrőkkel kerülnek leszállításra. Tápfeszültség Névleges tengelyteljesítmény P 2 RFI-szűrő típusa 0,55 90 kw C V kw C2 RFI-szűrők osztályozása az EN szerint. C1 egy nagyteljesítményű szűrő. C2 normál RFI-szűrő szabványos frekvenciaváltókhoz. RFI-szűrők leírása C1: Alkalmazás lakókörnyezetben C2: Alkalmazás lakó- és ipari környezetben állandó hálózatra kapcsolás mellett. Ezen szűrőknél esetenként mégis előfordulhatnak RFI-zavarok. Ilyenkor pótlólagos szűrő beépítése válhat szükségessé. Lakókörnyezetben különösen ügyelni kell az EMC előírásainak megfelelő szerelésre. Kimeneti szűrők Kimeneti szűrők nélkül a motort terhelő feszültségcsúcsok, 400 V tápfeszültség esetén, elérhetik a V-ot és a feszültségfelfutási-sebesség, du/dt a V/μs között lehet (kb. 10 m kábel esetén). A kimeneti szűrők csökkentik a motor tekercseinek és szigetelésének, a feszültségcsúcsokból származó igénybevételét, valamint csökkentik a frekvenciaváltóval hajtott motor zajszintjét. Két típusú kimeneti szűrő lehetséges, mint tartozék a frekvenciaváltókhoz: du/dt-szűrők színusz-szűrők. Kimeneti szűrők használata Az alábbi táblázatban alapján meghatározható, hogy az egyes esetekben kell-e és milyen típust kel alakalmazni. A kiválasztás alapja: Szivattyútípus Motorkábel hossza Szükséges-e a motorzaj csökkentése. Szivattyútípus SP, BM, BMB 380 V vagy magasabb feszültségű motorral Szivattyúk 1,5 kw-nál kisebb MG-motorral (MG71/MG80) és egyéb szivattyúk kisebb zajcsökkentési igény esetén Egyéb szivattyúk erősebb zajcsökkentési igény esetén Szivattyúk 690 V-os motorral kimeneti teljesítmény du/dt-szűrő Színusz-szűrő 7,5 kw-ig m 11 kw és nagyobb m m 7,5 kw-ig m 11 kw és nagyobb A hosszúsági adatok a motorkábelre vonatkoznak m m 7,5 kw-ig m 11 kw és nagyobb m m m 458

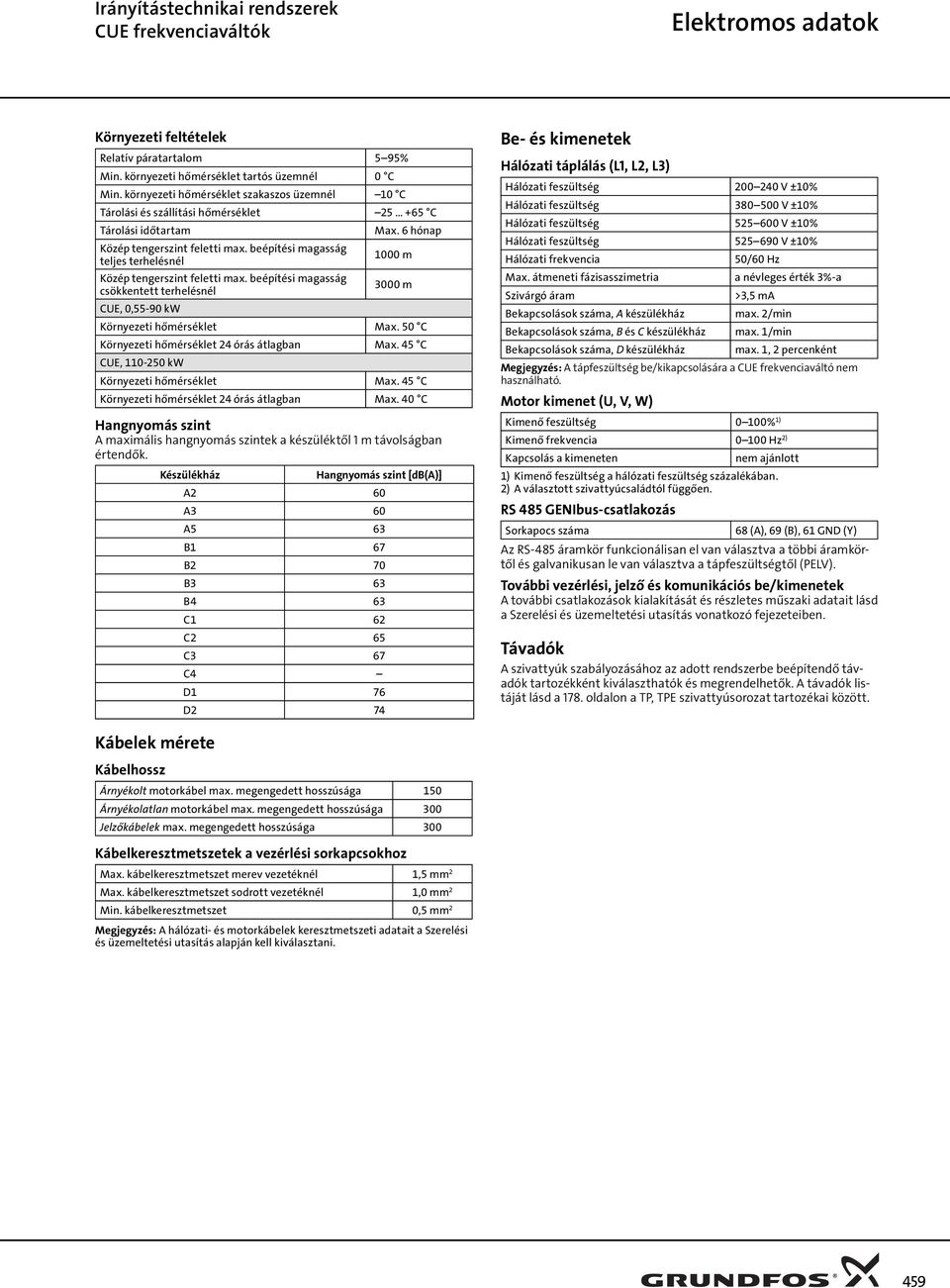

13 frekvenciaváltók Elektromos adatok Környezeti feltételek Relatív páratartalom 5 95% Min. környezeti hőmérséklet tartós üzemnél 0 C Min. környezeti hőmérséklet szakaszos üzemnél 10 C Tárolási és szállítási hőmérséklet C Tárolási időtartam Max. 6 hónap Közép tengerszint feletti max. beépítési magasság teljes terhelésnél 1000 m Közép tengerszint feletti max. beépítési magasság csökkentett terhelésnél 3000 m, 0,55-90 kw Környezeti hőmérséklet Max. 50 C Környezeti hőmérséklet 24 órás átlagban Max. 45 C, kw Környezeti hőmérséklet Max. 45 C Környezeti hőmérséklet 24 órás átlagban Max. 40 C Hangnyomás szint A maximális hangnyomás szintek a készüléktől 1 m távolságban értendők. Készülékház Hangnyomás szint [db(a)] A2 60 A3 60 A5 63 B1 67 B2 70 B3 63 B4 63 C1 62 C2 65 C3 67 C4 D1 76 D2 74 Be- és kimenetek Hálózati táplálás (L1, L2, L3) Hálózati feszültség V ±10% Hálózati feszültség V ±10% Hálózati feszültség V ±10% Hálózati feszültség V ±10% Hálózati frekvencia 50/60 Hz Max. átmeneti fázisasszimetria a névleges érték 3%-a Szivárgó áram >3,5 ma Bekapcsolások száma, A készülékház max. 2/min Bekapcsolások száma, B és C készülékház max. 1/min Bekapcsolások száma, D készülékház max. 1, 2 percenként Megjegyzés: A tápfeszültség be/kikapcsolására a frekvenciaváltó nem használható. Motor kimenet (U, V, W) Kimenő feszültség 0 100% 1) Kimenő frekvencia Hz 2) Kapcsolás a kimeneten nem ajánlott 1) Kimenő feszültség a hálózati feszültség százalékában. 2) A választott szivattyúcsaládtól függően. RS 485 GENIbus-csatlakozás Sorkapocs száma 68 (A), 69 (B), 61 GND (Y) Az RS-485 áramkör funkcionálisan el van választva a többi áramkörtől és galvanikusan le van választva a tápfeszültségtől (PELV). További vezérlési, jelző és komunikációs be/kimenetek A további csatlakozások kialakítását és részletes műszaki adatait lásd a Szerelési és üzemeltetési utasítás vonatkozó fejezeteiben. Távadók A szivattyúk szabályozásához az adott rendszerbe beépítendő távadók tartozékként kiválaszthatók és megrendelhetők. A távadók listáját lásd a 178. oldalon a TP, TPE szivattyúsorozat tartozékai között. Kábelek mérete Kábelhossz Árnyékolt motorkábel max. megengedett hosszúsága 150 Árnyékolatlan motorkábel max. megengedett hosszúsága 300 Jelzőkábelek max. megengedett hosszúsága 300 Kábelkeresztmetszetek a vezérlési sorkapcsokhoz Max. kábelkeresztmetszet merev vezetéknél 1,5 mm 2 Max. kábelkeresztmetszet sodrott vezetéknél 1,0 mm 2 Min. kábelkeresztmetszet 0,5 mm 2 Megjegyzés: A hálózati- és motorkábelek keresztmetszeti adatait a Szerelési és üzemeltetési utasítás alapján kell kiválasztani. 459
