ACÉLSZERKEZETŰ BENZIN ÉS OLAJFOGÓK NAGY VÍZHOZAMOKHOZ

Átírás

1 ACÉLSZERKEZETŰ BENZIN ÉS K NAGY VÍZHOZAMOKHOZ

2 ÜGYFELEINK SZÁMA FOLYAMATOSAN NÖVEKSZIK... A BERENDEZÉSEK FORGALMAZÁSA ÉS SZERVIZE A berendezések forgalmazását és szervizelését végző szakcégek névsorát a PRIMO KS Kft. kérésre az önök rendelkezésére bocsátja.

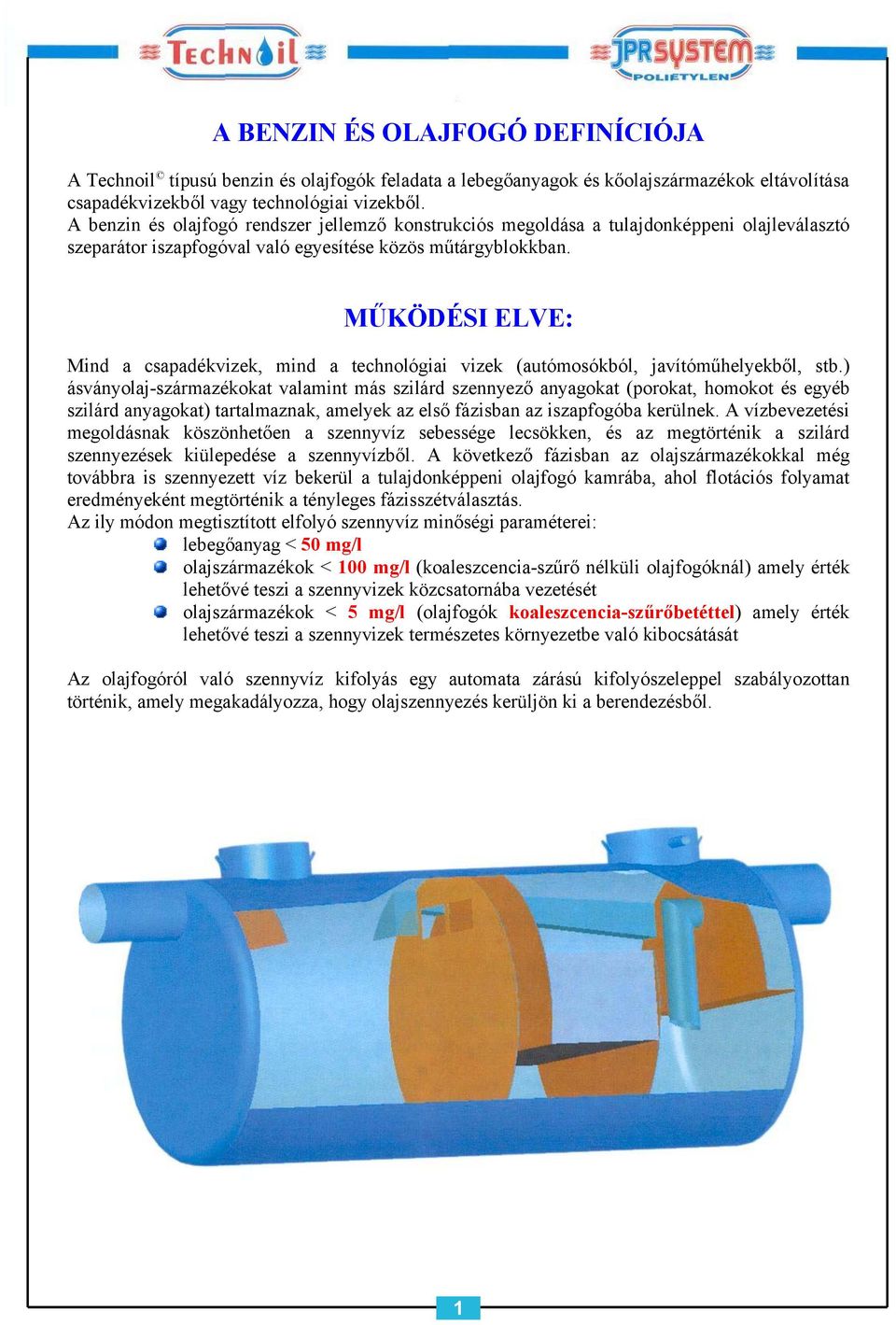

3 A BENZIN ÉS DEFINÍCIÓJA A Technoil típusú benzin és olajfogók feladata a lebegőanyagok és kőolajszármazékok eltávolítása csapadékvizekből vagy technológiai vizekből. A benzin és olajfogó rendszer jellemző konstrukciós megoldása a tulajdonképpeni olajleválasztó szeparátor iszapfogóval való egyesítése közös műtárgyblokkban. MŰKÖDÉSI ELVE: Mind a csapadékvizek, mind a technológiai vizek (autómosókból, javítóműhelyekből, stb.) ásványolaj-származékokat valamint más szilárd szennyező anyagokat (porokat, homokot és egyéb szilárd anyagokat) tartalmaznak, amelyek az első fázisban az iszapfogóba kerülnek. A vízbevezetési megoldásnak köszönhetően a szennyvíz sebessége lecsökken, és az megtörténik a szilárd szennyezések kiülepedése a szennyvízből. A következő fázisban az olajszármazékokkal még továbbra is szennyezett víz bekerül a tulajdonképpeni olajfogó kamrába, ahol flotációs folyamat eredményeként megtörténik a tényleges fázisszétválasztás. Az ily módon megtisztított elfolyó szennyvíz minőségi paraméterei: lebegőanyag < 50 mg/l olajszármazékok < 100 mg/l (koaleszcencia-szűrő nélküli olajfogóknál) amely érték lehetővé teszi a szennyvizek közcsatornába vezetését olajszármazékok < 5 mg/l (olajfogók koaleszcencia-szűrőbetéttel) amely érték lehetővé teszi a szennyvizek természetes környezetbe való kibocsátását Az olajfogóról való szennyvíz kifolyás egy automata zárású kifolyószeleppel szabályozottan történik, amely megakadályozza, hogy olajszennyezés kerüljön ki a berendezésből. 1

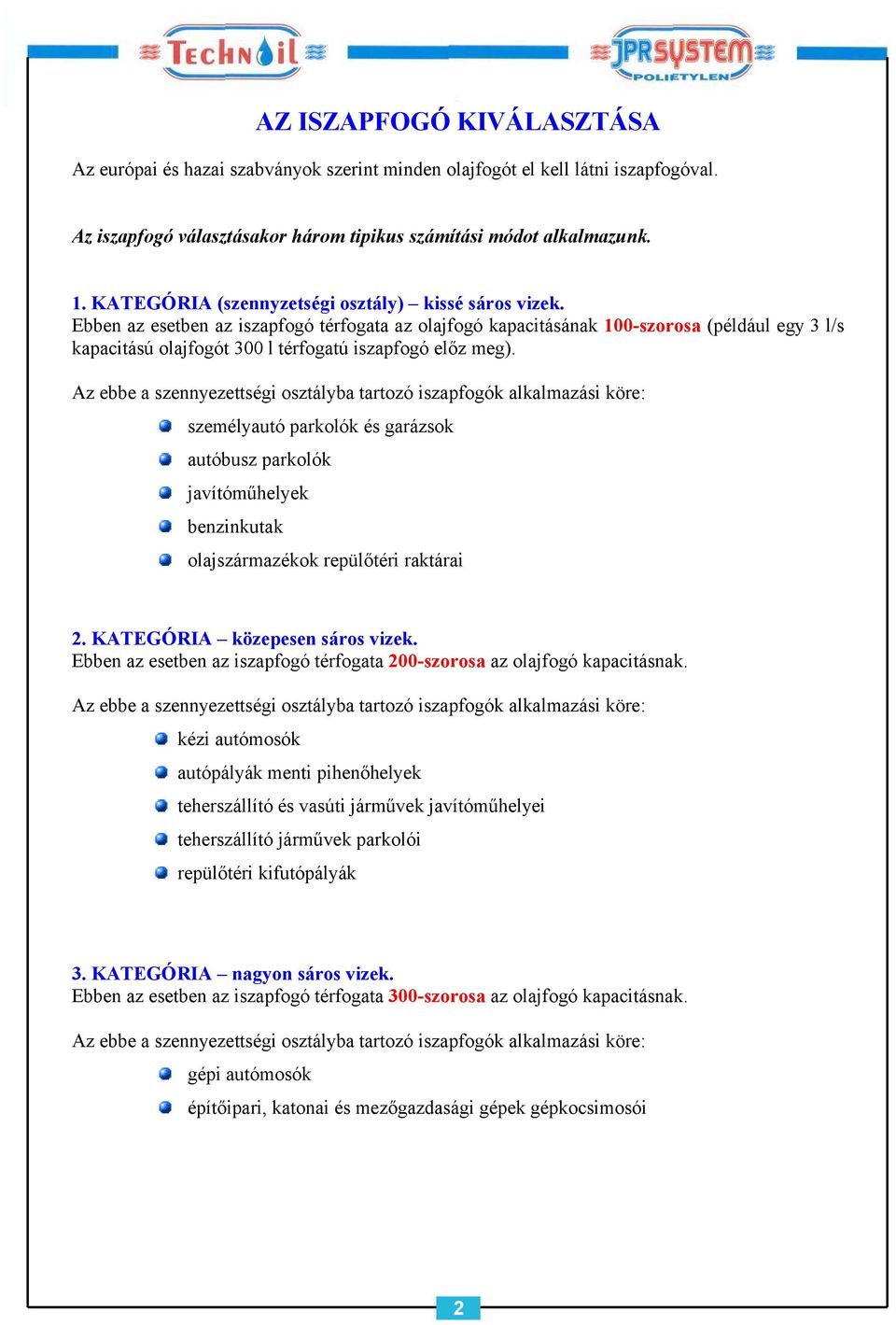

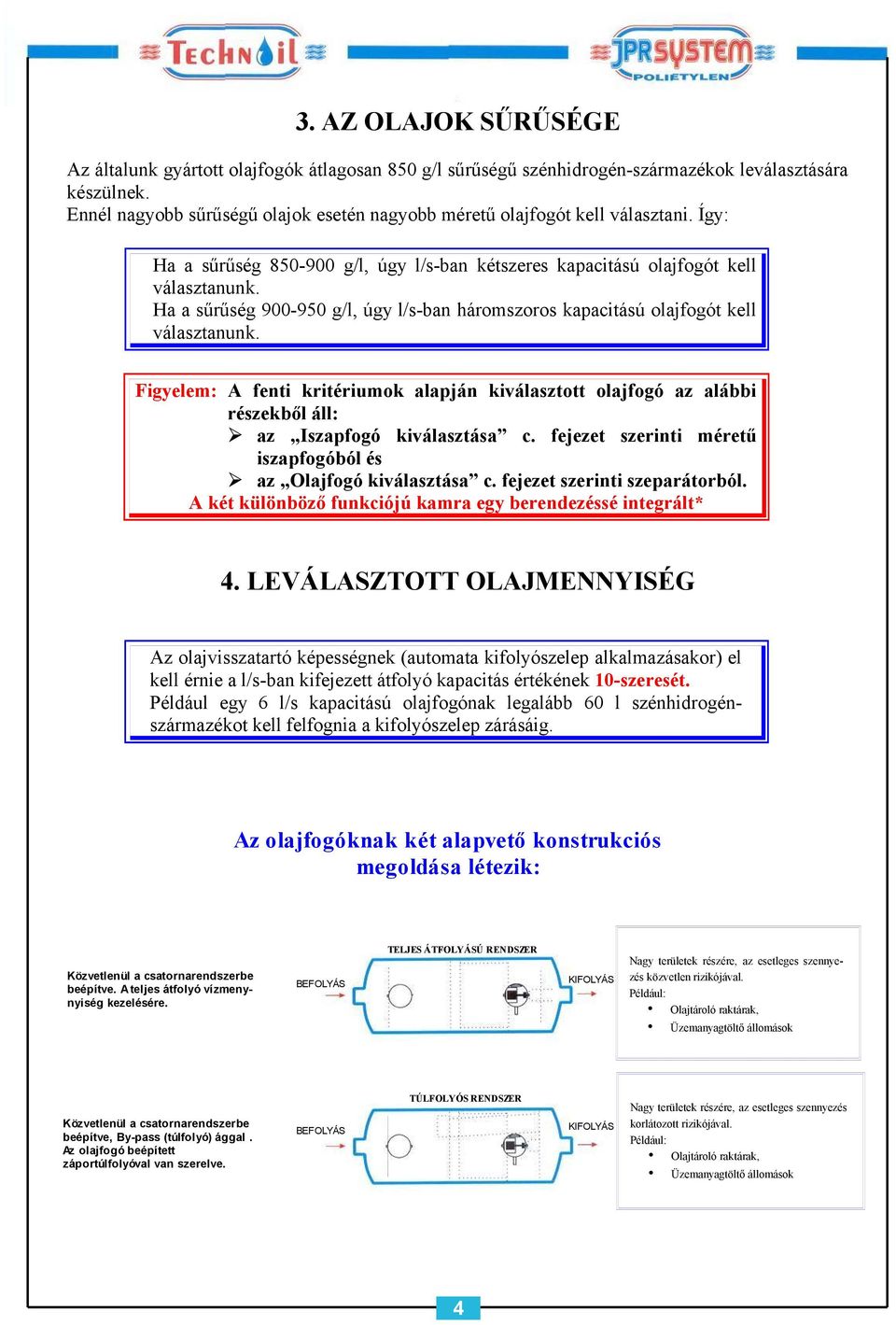

4 AZ ISZAPFOGÓ KIVÁLASZTÁSA Az európai és hazai szabványok szerint minden olajfogót el kell látni iszapfogóval. Az iszapfogó választásakor három tipikus számítási módot alkalmazunk. 1. KATEGÓRIA (szennyzetségi osztály) kissé sáros vizek. Ebben az esetben az iszapfogó térfogata az olajfogó kapacitásának 100-szorosa (például egy 3 l/s kapacitású olajfogót 300 l térfogatú iszapfogó előz meg). Az ebbe a szennyezettségi osztályba tartozó iszapfogók alkalmazási köre: személyautó parkolók és garázsok autóbusz parkolók javítóműhelyek benzinkutak olajszármazékok repülőtéri raktárai 2. KATEGÓRIA közepesen sáros vizek. Ebben az esetben az iszapfogó térfogata 200-szorosa az olajfogó kapacitásnak. Az ebbe a szennyezettségi osztályba tartozó iszapfogók alkalmazási köre: kézi autómosók autópályák menti pihenőhelyek teherszállító és vasúti járművek javítóműhelyei teherszállító járművek parkolói repülőtéri kifutópályák 3. KATEGÓRIA nagyon sáros vizek. Ebben az esetben az iszapfogó térfogata 300-szorosa az olajfogó kapacitásnak. Az ebbe a szennyezettségi osztályba tartozó iszapfogók alkalmazási köre: gépi autómosók építőipari, katonai és mezőgazdasági gépek gépkocsimosói 2

5 AZ KIVÁLASZTÁSA Nagyon fontos, hogy a meghatározott objektumhoz megfelelő olajfogót válasszunk. Az olajfogó ne legyen túl kicsi, mert az átfolyási viszonyok ekkor nem teszik lehetővé a megfelelő tisztítási paraméterek elérését, de ne legyen túl nagy sem, tisztán gazdasági megfontolásokból. Az MSZ EN 858-1:2002/A1:2005, a PEN 858 1: 2002 (U) valamint a DIN 1999 számú szabványok, amelyek szerint készülnek az olajfogóink, pontosan meghatározzák az olajfogó választás elemeit: csapadékvíz-hozam technológiai vízhozam valamint az olajok sűrűsége 1. CSAPADÉKVIZEK Az olajfogó megfelelő kapacitását az alábbi összefüggés alapján határozzuk meg: Q = S x P x a Q vízhozam l/s-ban S vízgyűjtő terület m 2 -ben a lefolyási tényező P esőintenzitás l/s per m 2 A lefolyási tényező a értékei a burkolattól függően: a = 0,9 vizet át nem eresztő burkolat esetén (aszfalt vagy beton) a = 0,6 széles hézaggal rakott kockakőburkolatok a = 0,35 zúzott kőburkolatok a = 0,2 kavicsburkolatok FIGYELEM: Minden esetben, ha by-passt alkalmazunk, a mértékadó vízhozam a fenti módon számított érték 1/5 része. 2. TECHNOLÓGIAI SZENNYVIZEK Az olajfogó kapacitását az egyes szennyvízkibocsátások összegeként határozzuk meg. Azaz: KIFOLYÓCSAPOK: A kifolyócsapok méretét az olajfogó kapacitásának meghatározásakor az alábbiak szerint vesszük figyelembe. DN ½ = 0,5 l/s DN ¾ = 1 l/s DN 1 = 1,7 l/s MOSÓK: Személyautó mosók autóállásonként 3 l/s. 3

6 3. AZ OLAJOK SŰRŰSÉGE Az általunk gyártott olajfogók átlagosan 850 g/l sűrűségű szénhidrogén-származékok leválasztására készülnek. Ennél nagyobb sűrűségű olajok esetén nagyobb méretű olajfogót kell választani. Így: Ha a sűrűség g/l, úgy l/s-ban kétszeres kapacitású olajfogót kell választanunk. Ha a sűrűség g/l, úgy l/s-ban háromszoros kapacitású olajfogót kell választanunk. Figyelem: A fenti kritériumok alapján kiválasztott olajfogó az alábbi részekből áll: az Iszapfogó kiválasztása c. fejezet szerinti méretű iszapfogóból és az Olajfogó kiválasztása c. fejezet szerinti szeparátorból. A két különböző funkciójú kamra egy berendezéssé integrált* 4. LEVÁLASZTOTT OLAJMENNYISÉG Az olajvisszatartó képességnek (automata kifolyószelep alkalmazásakor) el kell érnie a l/s-ban kifejezett átfolyó kapacitás értékének 10-szeresét. Például egy 6 l/s kapacitású olajfogónak legalább 60 l szénhidrogénszármazékot kell felfognia a kifolyószelep zárásáig. Az olajfogóknak két alapvető konstrukciós megoldása létezik: Közvetlenül a csatornarendszerbe beépítve. A teljes átfolyó vízmenynyiség kezelésére. TELJES ÁTFOLYÁSÚ RENDSZER Nagy területek részére, az esetleges szennyezés közvetlen rizikójával. Például: Olajtároló raktárak, Üzemanyagtöltő állomások Közvetlenül a csatornarendszerbe beépítve, By-pass (túlfolyó) ággal. Az olajfogó beépített záportúlfolyóval van szerelve. TÚLFOLYÓS RENDSZER Nagy területek részére, az esetleges szennyezés korlátozott rizikójával. Például: Olajtároló raktárak, Üzemanyagtöltő állomások 4

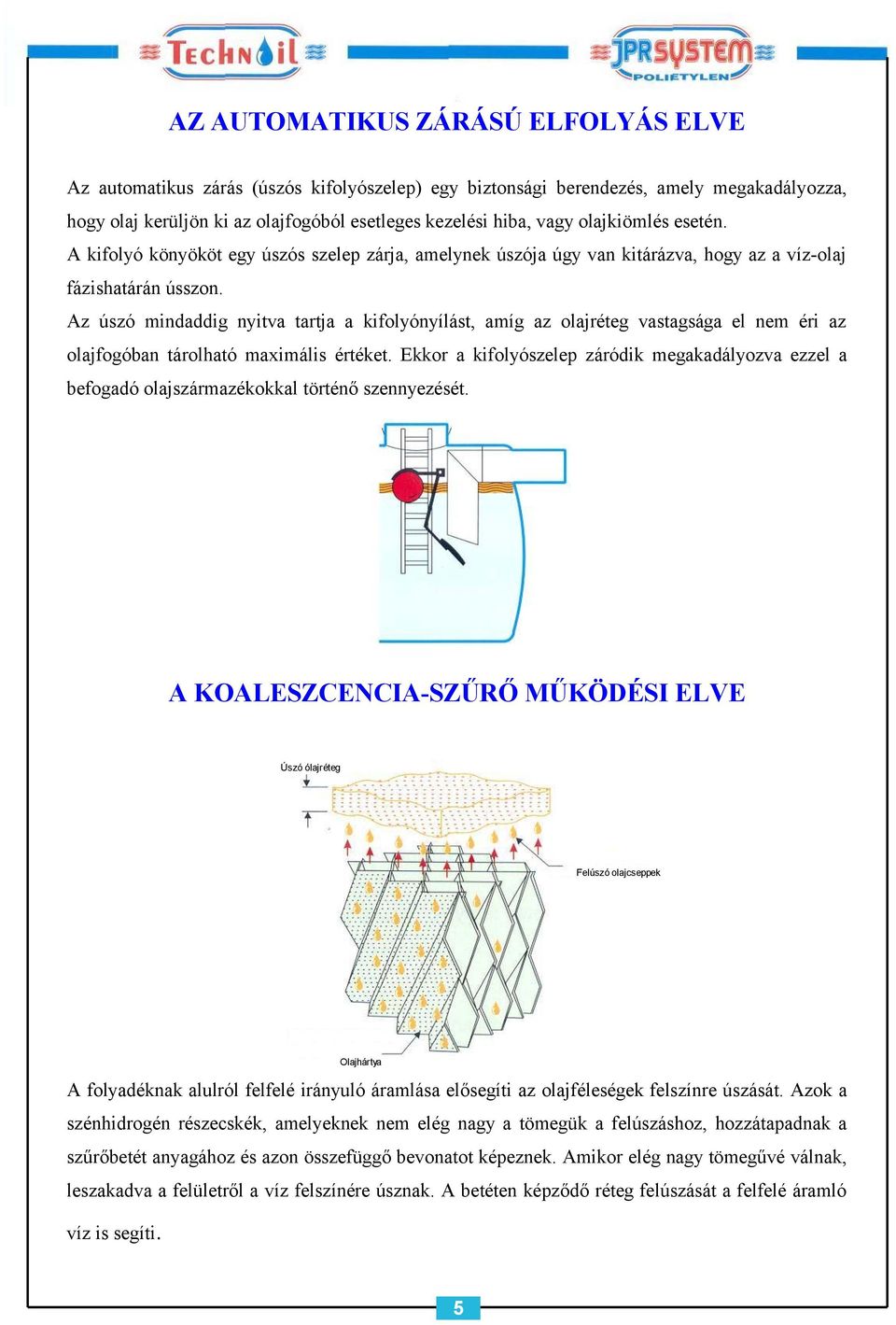

7 AZ AUTOMATIKUS ZÁRÁSÚ ELFOLYÁS ELVE Az automatikus zárás (úszós kifolyószelep) egy biztonsági berendezés, amely megakadályozza, hogy olaj kerüljön ki az olajfogóból esetleges kezelési hiba, vagy olajkiömlés esetén. A kifolyó könyököt egy úszós szelep zárja, amelynek úszója úgy van kitárázva, hogy az a víz-olaj fázishatárán ússzon. Az úszó mindaddig nyitva tartja a kifolyónyílást, amíg az olajréteg vastagsága el nem éri az olajfogóban tárolható maximális értéket. Ekkor a kifolyószelep záródik megakadályozva ezzel a befogadó olajszármazékokkal történő szennyezését. A KOALESZCENCIA-SZŰRŐ MŰKÖDÉSI ELVE Úszó ólajréteg Felúszó olajcseppek Olajhártya A folyadéknak alulról felfelé irányuló áramlása elősegíti az olajféleségek felszínre úszását. Azok a szénhidrogén részecskék, amelyeknek nem elég nagy a tömegük a felúszáshoz, hozzátapadnak a szűrőbetét anyagához és azon összefüggő bevonatot képeznek. Amikor elég nagy tömegűvé válnak, leszakadva a felületről a víz felszínére úsznak. A betéten képződő réteg felúszását a felfelé áramló víz is segíti. 5

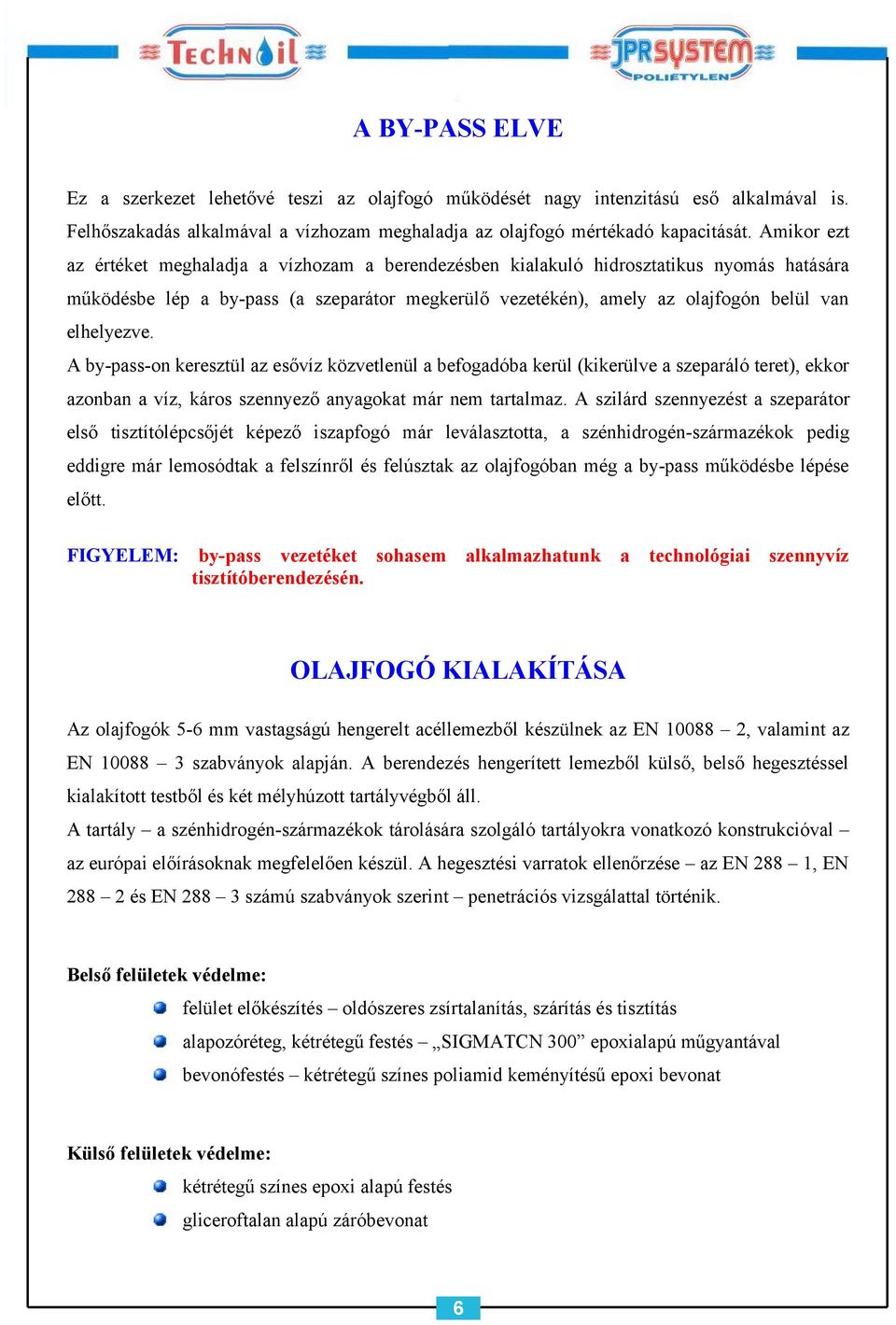

8 A BY-PASS ELVE Ez a szerkezet lehetővé teszi az olajfogó működését nagy intenzitású eső alkalmával is. Felhőszakadás alkalmával a vízhozam meghaladja az olajfogó mértékadó kapacitását. Amikor ezt az értéket meghaladja a vízhozam a berendezésben kialakuló hidrosztatikus nyomás hatására működésbe lép a by-pass (a szeparátor megkerülő vezetékén), amely az olajfogón belül van elhelyezve. A by-pass-on keresztül az esővíz közvetlenül a befogadóba kerül (kikerülve a szeparáló teret), ekkor azonban a víz, káros szennyező anyagokat már nem tartalmaz. A szilárd szennyezést a szeparátor első tisztítólépcsőjét képező iszapfogó már leválasztotta, a szénhidrogén-származékok pedig eddigre már lemosódtak a felszínről és felúsztak az olajfogóban még a by-pass működésbe lépése előtt. FIGYELEM: by-pass vezetéket sohasem alkalmazhatunk a technológiai szennyvíz tisztítóberendezésén. KIALAKÍTÁSA Az olajfogók 5-6 mm vastagságú hengerelt acéllemezből készülnek az EN , valamint az EN szabványok alapján. A berendezés hengerített lemezből külső, belső hegesztéssel kialakított testből és két mélyhúzott tartályvégből áll. A tartály a szénhidrogén-származékok tárolására szolgáló tartályokra vonatkozó konstrukcióval az európai előírásoknak megfelelően készül. A hegesztési varratok ellenőrzése az EN 288 1, EN és EN számú szabványok szerint penetrációs vizsgálattal történik. Belső felületek védelme: felület előkészítés oldószeres zsírtalanítás, szárítás és tisztítás alapozóréteg, kétrétegű festés SIGMATCN 300 epoxialapú műgyantával bevonófestés kétrétegű színes poliamid keményítésű epoxi bevonat Külső felületek védelme: kétrétegű színes epoxi alapú festés gliceroftalan alapú záróbevonat 6

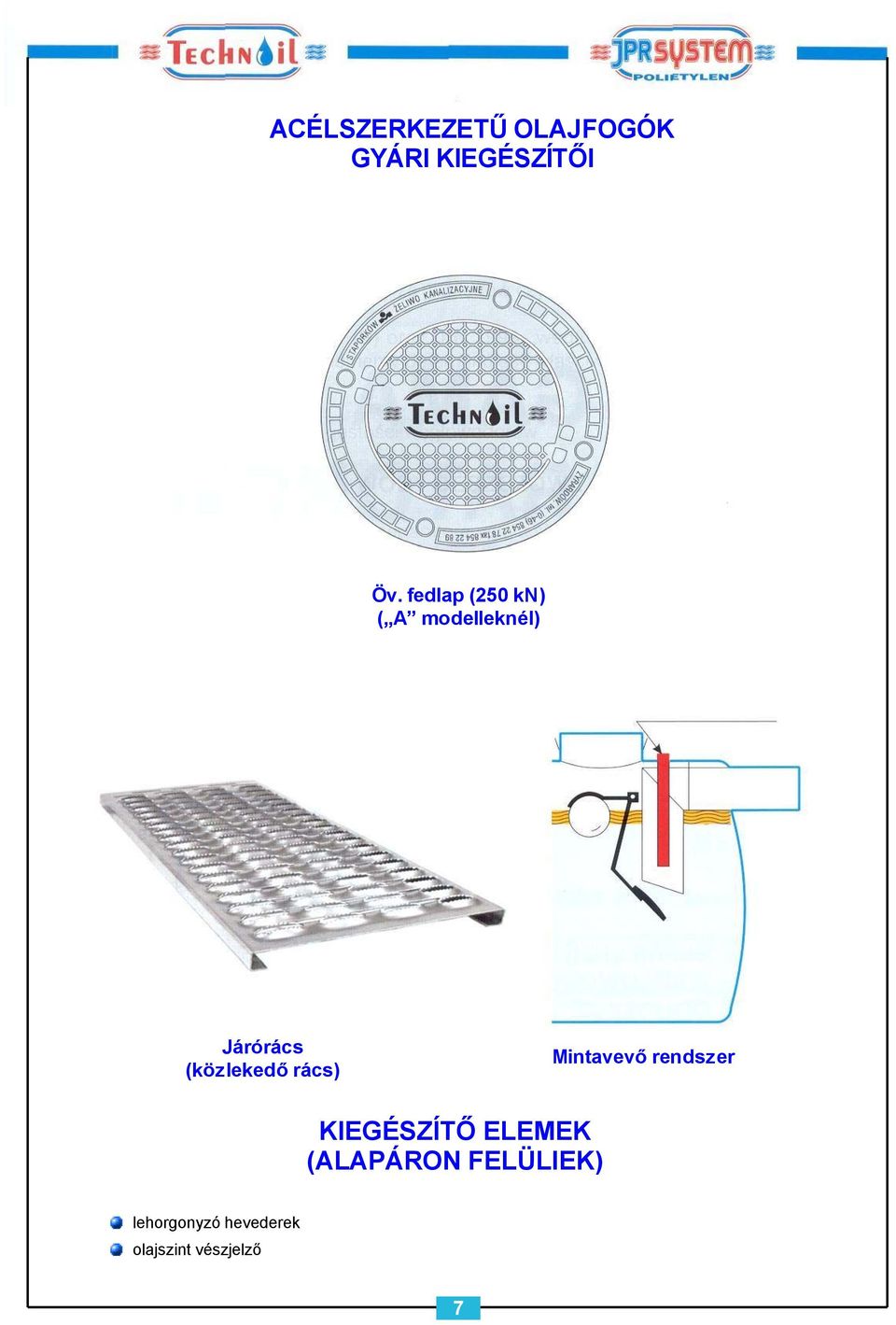

9 ACÉLSZERKEZETŰ K GYÁRI KIEGÉSZÍTŐI Öv. fedlap (250 kn) ( A modelleknél) Járórács (közlekedő rács) Mintavevő rendszer KIEGÉSZÍTŐ ELEMEK (ALAPÁRON FELÜLIEK) lehorgonyzó hevederek olajszint vészjelző 7

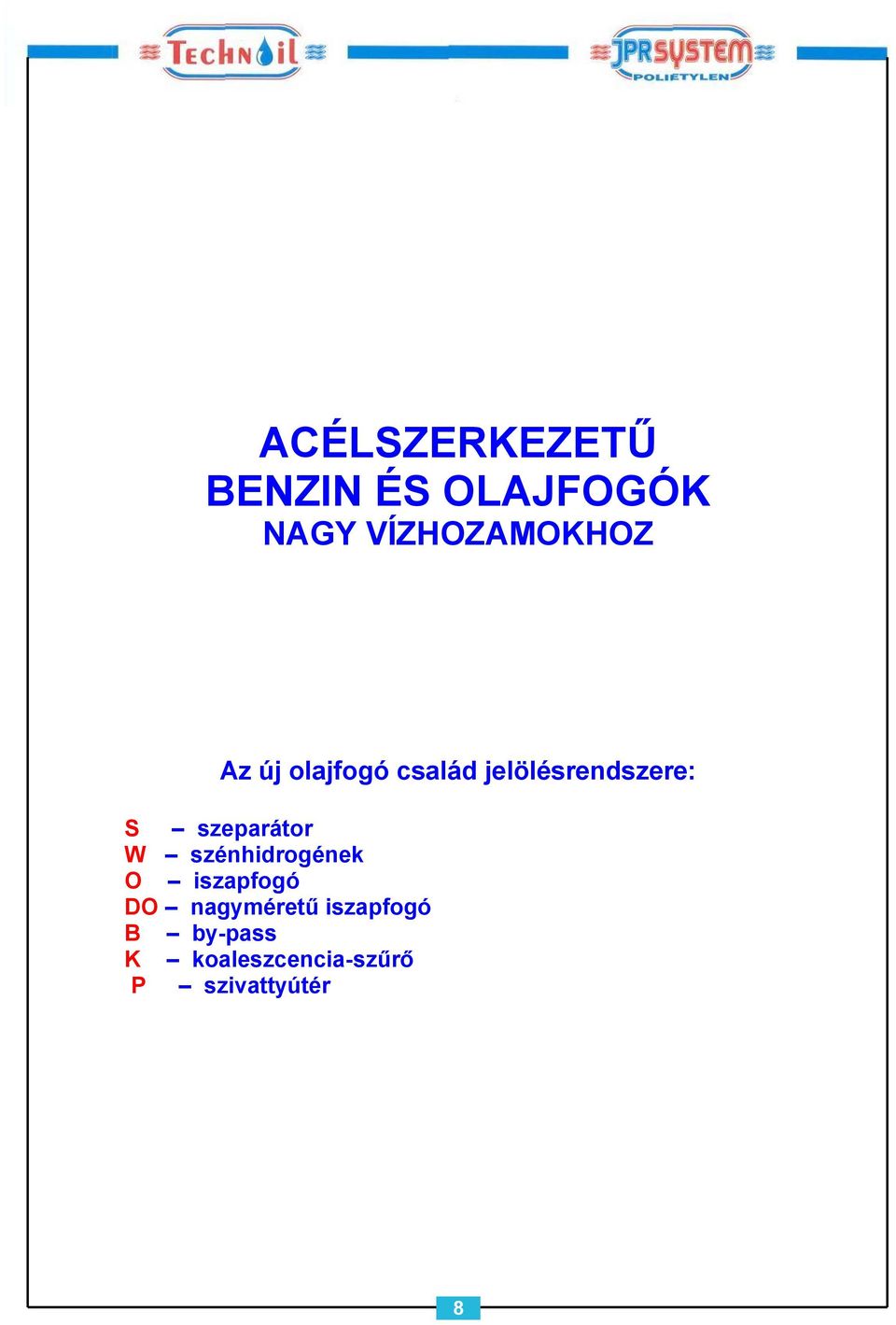

10 ACÉLSZERKEZETŰ BENZIN ÉS K NAGY VÍZHOZAMOKHOZ Az új olajfogó család jelölésrendszere: S szeparátor W szénhidrogének O iszapfogó DO nagyméretű iszapfogó B by-pass K koaleszcencia-szűrő P szivattyútér 8

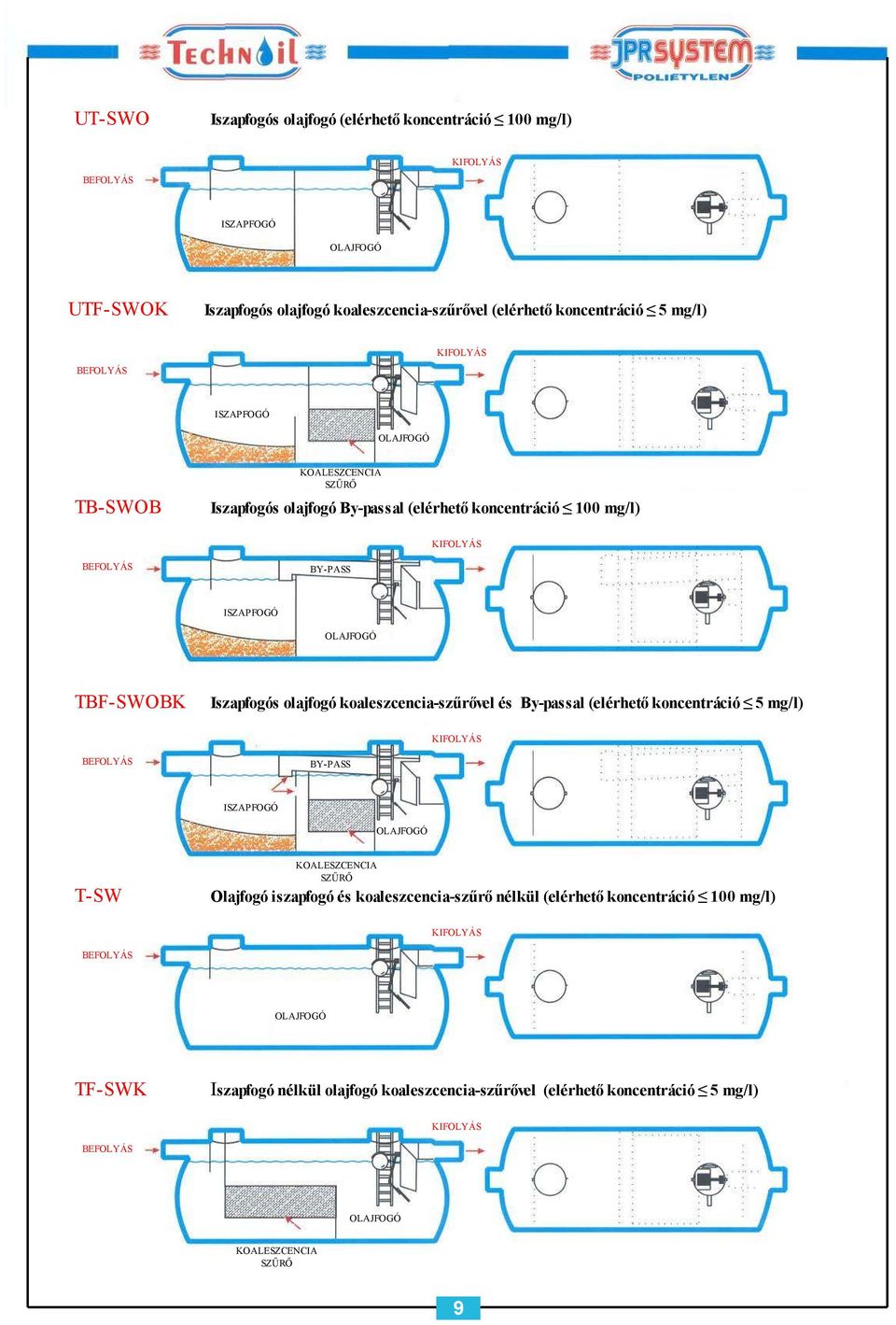

11 UT-SWO Iszapfogós olajfogó (elérhető koncentráció 100 mg/l) ISZAPFOGÓ UTF-SWOK Iszapfogós olajfogó koaleszcencia-szűrővel (elérhető koncentráció 5 mg/l) ISZAPFOGÓ TB-SWOB KOALESZCENCIA SZŰRŐ Iszapfogós olajfogó By-passal (elérhető koncentráció 100 mg/l) BY-PASS ISZAPFOGÓ TBF-SWOBK Iszapfogós olajfogó koaleszcencia-szűrővel és By-passal (elérhető koncentráció 5 mg/l) BY-PASS ISZAPFOGÓ T-SW KOALESZCENCIA SZŰRŐ Olajfogó iszapfogó és koaleszcencia-szűrő nélkül (elérhető koncentráció 100 mg/l) TF-SWK Iszapfogó nélkül olajfogó koaleszcencia-szűrővel (elérhető koncentráció 5 mg/l) KOALESZCENCIA SZŰRŐ 9

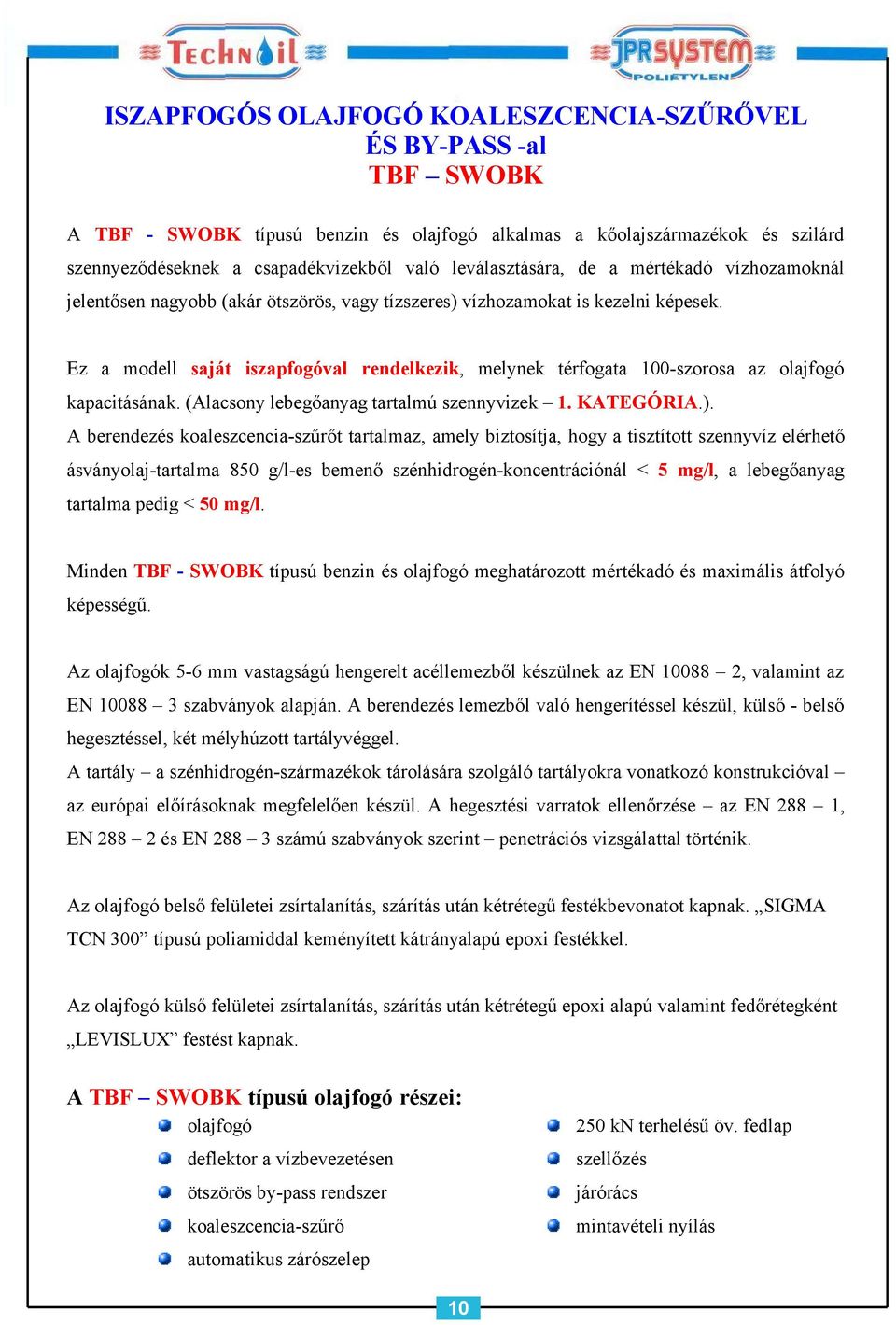

12 ISZAPFOGÓS KOALESZCENCIA-SZŰRŐVEL ÉS BY-PASS -al TBF SWOBK A TBF - SWOBK típusú benzin és olajfogó alkalmas a kőolajszármazékok és szilárd szennyeződéseknek a csapadékvizekből való leválasztására, de a mértékadó vízhozamoknál jelentősen nagyobb (akár ötszörös, vagy tízszeres) vízhozamokat is kezelni képesek. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag tartalmú szennyvizek 1. KATEGÓRIA.). A berendezés koaleszcencia-szűrőt tartalmaz, amely biztosítja, hogy a tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén-koncentrációnál < 5 mg/l, a lebegőanyag tartalma pedig < 50 mg/l. Minden TBF - SWOBK típusú benzin és olajfogó meghatározott mértékadó és maximális átfolyó képességű. Az olajfogók 5-6 mm vastagságú hengerelt acéllemezből készülnek az EN , valamint az EN szabványok alapján. A berendezés lemezből való hengerítéssel készül, külső - belső hegesztéssel, két mélyhúzott tartályvéggel. A tartály a szénhidrogén-származékok tárolására szolgáló tartályokra vonatkozó konstrukcióval az európai előírásoknak megfelelően készül. A hegesztési varratok ellenőrzése az EN 288 1, EN és EN számú szabványok szerint penetrációs vizsgálattal történik. Az olajfogó belső felületei zsírtalanítás, szárítás után kétrétegű festékbevonatot kapnak. SIGMA TCN 300 típusú poliamiddal keményített kátrányalapú epoxi festékkel. Az olajfogó külső felületei zsírtalanítás, szárítás után kétrétegű epoxi alapú valamint fedőrétegként LEVISLUX festést kapnak. A TBF SWOBK típusú olajfogó részei: olajfogó deflektor a vízbevezetésen ötszörös by-pass rendszer koaleszcencia-szűrő automatikus zárószelep 250 kn terhelésű öv. fedlap szellőzés járórács mintavételi nyílás 10

13 BY-PASS ISZAPFOGÓ KOALESZCENCIA- SZŰRŐ ACÉLSZERKEZETŰ TECHNOIL TBF - SWOBK Kód TBF 015 SWOBK 15/75 TBF 020 SWOBK 20/100 TBF 025 SWOBK25/125 TBF 030 SWOBK 30/150 TBF 035 SWOBK 35/175 TBF 040 SWOBK 40/200 TBF 045 SWOBK 45/225 TBF 050 SWOBK 50/250 TBF 055 SWOBK 55/275 TBF 060 SWOBK 60/300 TBF 065 SWOBK 65/325 TBF 070 SWOBK 70/350 TBF 075 SWOBK 75/375 TBF 080 SWOBK 80/400 TBF 090 SWOBK 90/450 TBF 100 SWOBK 100/500 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 15/ / / / / / / / / / / / / / / /

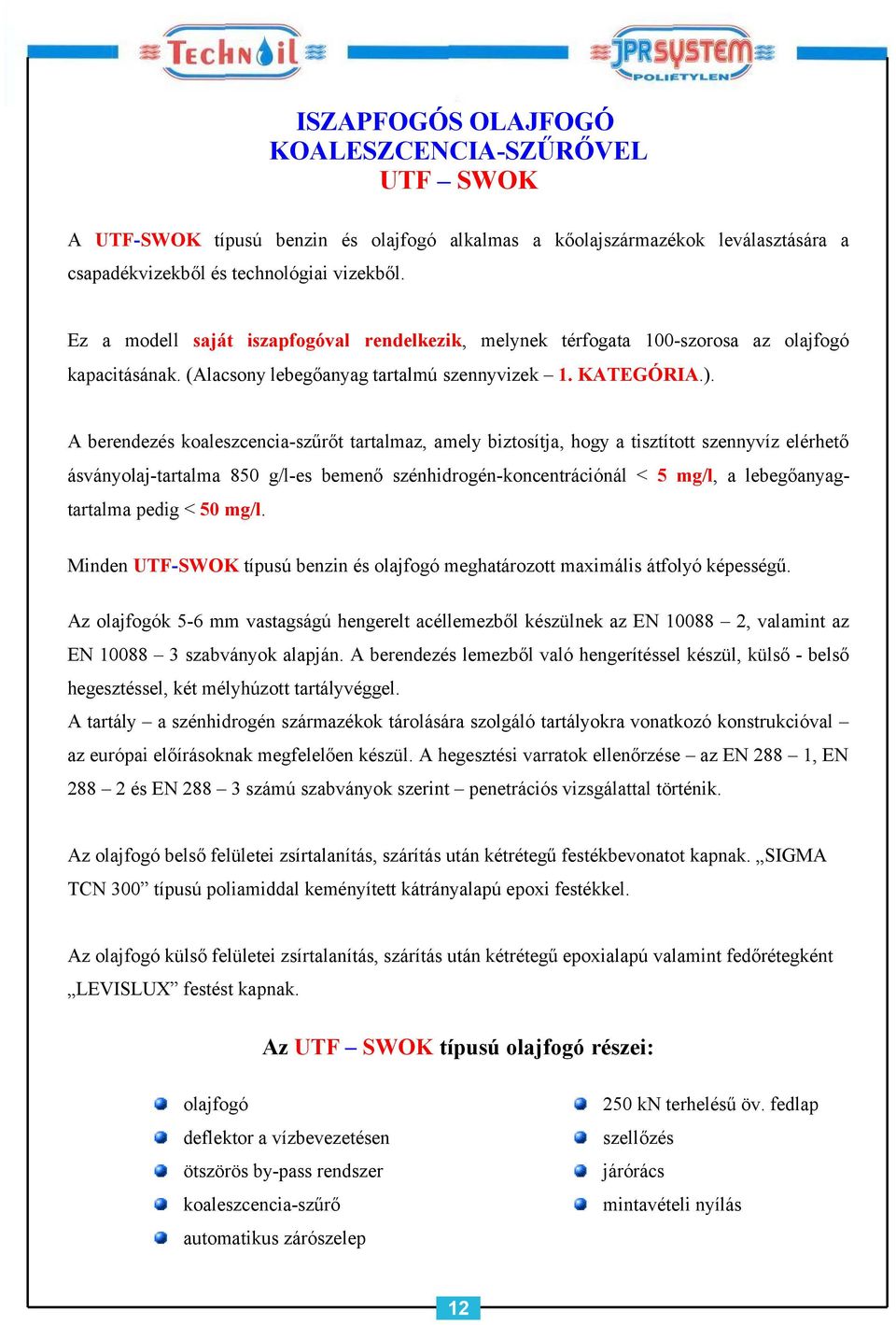

14 ISZAPFOGÓS KOALESZCENCIA-SZŰRŐVEL UTF SWOK A UTF-SWOK típusú benzin és olajfogó alkalmas a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag tartalmú szennyvizek 1. KATEGÓRIA.). A berendezés koaleszcencia-szűrőt tartalmaz, amely biztosítja, hogy a tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén-koncentrációnál < 5 mg/l, a lebegőanyagtartalma pedig < 50 mg/l. Minden UTF-SWOK típusú benzin és olajfogó meghatározott maximális átfolyó képességű. Az olajfogók 5-6 mm vastagságú hengerelt acéllemezből készülnek az EN , valamint az EN szabványok alapján. A berendezés lemezből való hengerítéssel készül, külső - belső hegesztéssel, két mélyhúzott tartályvéggel. A tartály a szénhidrogén származékok tárolására szolgáló tartályokra vonatkozó konstrukcióval az európai előírásoknak megfelelően készül. A hegesztési varratok ellenőrzése az EN 288 1, EN és EN számú szabványok szerint penetrációs vizsgálattal történik. Az olajfogó belső felületei zsírtalanítás, szárítás után kétrétegű festékbevonatot kapnak. SIGMA TCN 300 típusú poliamiddal keményített kátrányalapú epoxi festékkel. Az olajfogó külső felületei zsírtalanítás, szárítás után kétrétegű epoxialapú valamint fedőrétegként LEVISLUX festést kapnak. Az UTF SWOK típusú olajfogó részei: olajfogó deflektor a vízbevezetésen ötszörös by-pass rendszer koaleszcencia-szűrő automatikus zárószelep 250 kn terhelésű öv. fedlap szellőzés járórács mintavételi nyílás 12

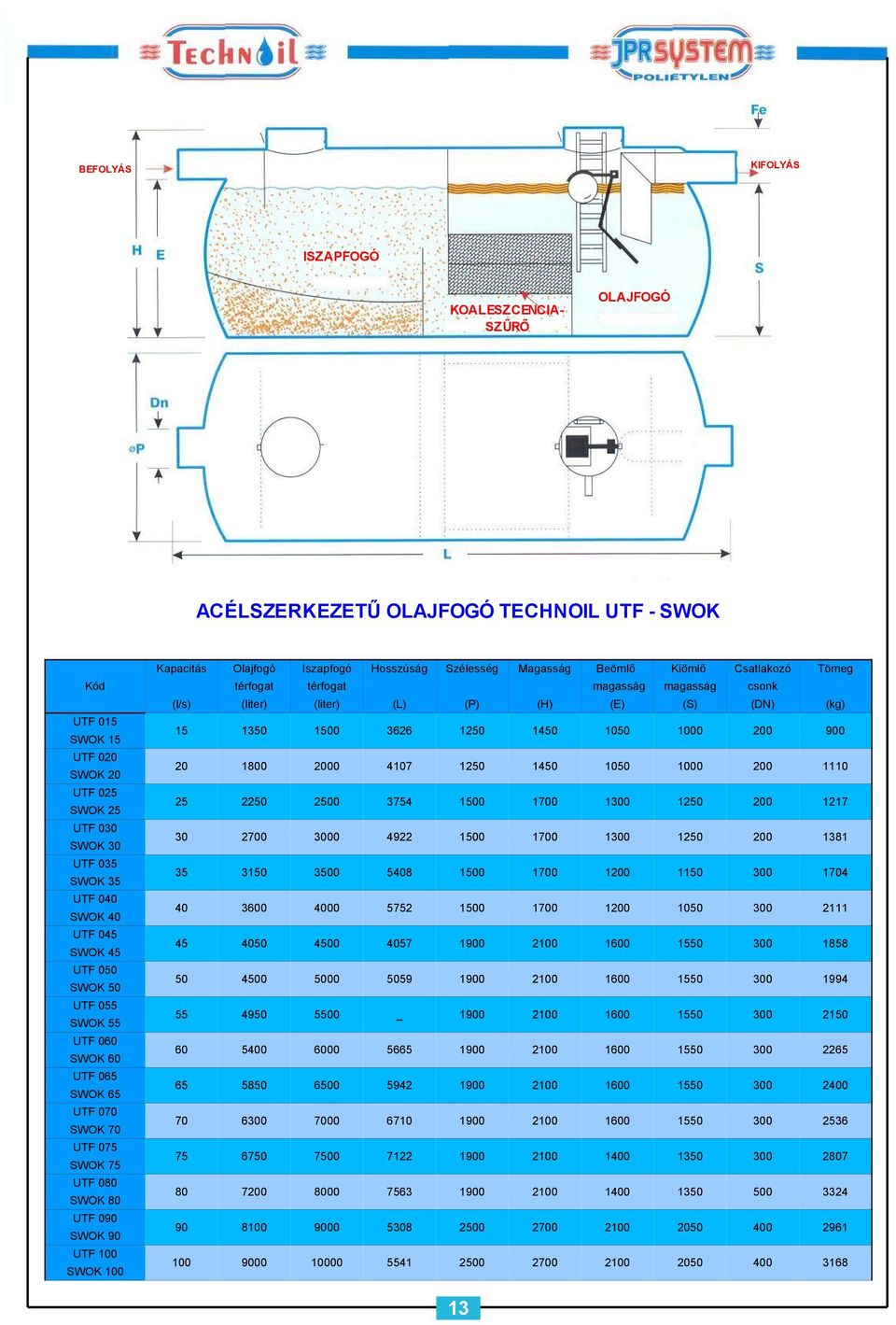

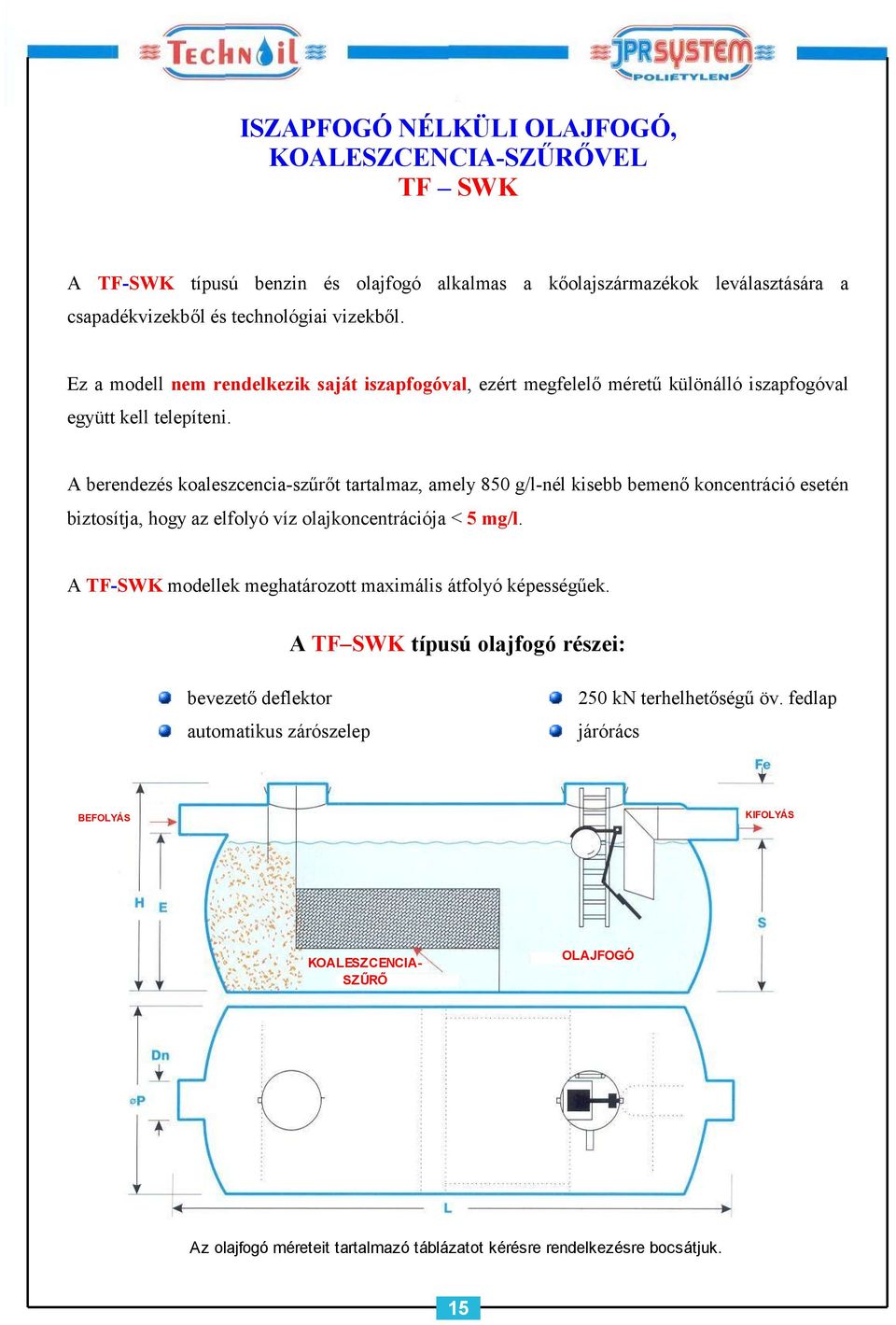

15 ISZAPFOGÓ KOALESZCENCIA- SZŰRŐ ACÉLSZERKEZETŰ TECHNOIL UTF - SWOK Kód UTF 015 SWOK 15 UTF 020 SWOK 20 UTF 025 SWOK 25 UTF 030 SWOK 30 UTF 035 SWOK 35 UTF 040 SWOK 40 UTF 045 SWOK 45 UTF 050 SWOK 50 UTF 055 SWOK 55 UTF 060 SWOK 60 UTF 065 SWOK 65 UTF 070 SWOK 70 UTF 075 SWOK 75 UTF 080 SWOK 80 UTF 090 SWOK 90 UTF 100 SWOK 100 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) _

16 ISZAPFOGÓ NÉLKÜLI T SW A T SW típusú olajfogó a csapadék és technológiai vizekből kifogja a bennük lévő olajszármazékokat. Ez a típus nem rendelkezik iszapfogó kamrával, ezért megfelelő térfogatú külön iszapfogóval kell ellátni. (lásd: az iszapfogó választást). A T SW típus meghatározott maximális kapacitással jellemezhetők. Az olajeltávolító képességük < 100 mg/l, ha a bemenő szénhidrogén koncentráció 850 g/l alatti. A T SW típusú olajfogó részei: bevezető deflektor automatikus zárószelep szellőzés 250 kn terhelhetőségű öv. fedlap járórács mintavételi rács Az olajfogó méreteit tartalmazó táblázatot kérésre rendelkezésre bocsátjuk. 14

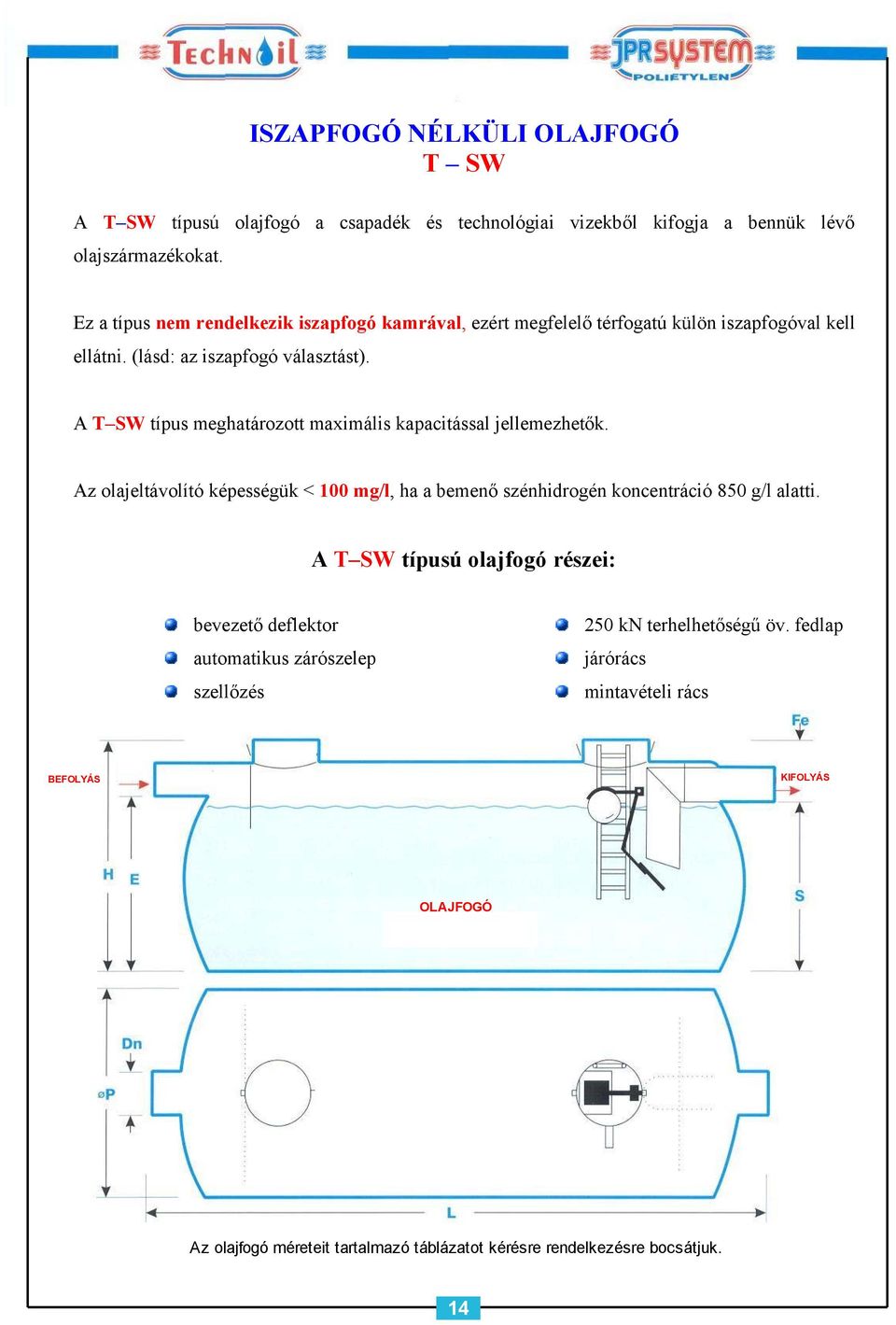

17 ISZAPFOGÓ NÉLKÜLI, KOALESZCENCIA-SZŰRŐVEL TF SWK A TF-SWK típusú benzin és olajfogó alkalmas a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Ez a modell nem rendelkezik saját iszapfogóval, ezért megfelelő méretű különálló iszapfogóval együtt kell telepíteni. A berendezés koaleszcencia-szűrőt tartalmaz, amely 850 g/l-nél kisebb bemenő koncentráció esetén biztosítja, hogy az elfolyó víz olajkoncentrációja < 5 mg/l. A TF-SWK modellek meghatározott maximális átfolyó képességűek. A TF SWK típusú olajfogó részei: bevezető deflektor automatikus zárószelep szellőzés 250 kn terhelhetőségű öv. fedlap járórács mintavételi rács KOALESZCENCIA- SZŰRŐ Az olajfogó méreteit tartalmazó táblázatot kérésre rendelkezésre bocsátjuk. 15

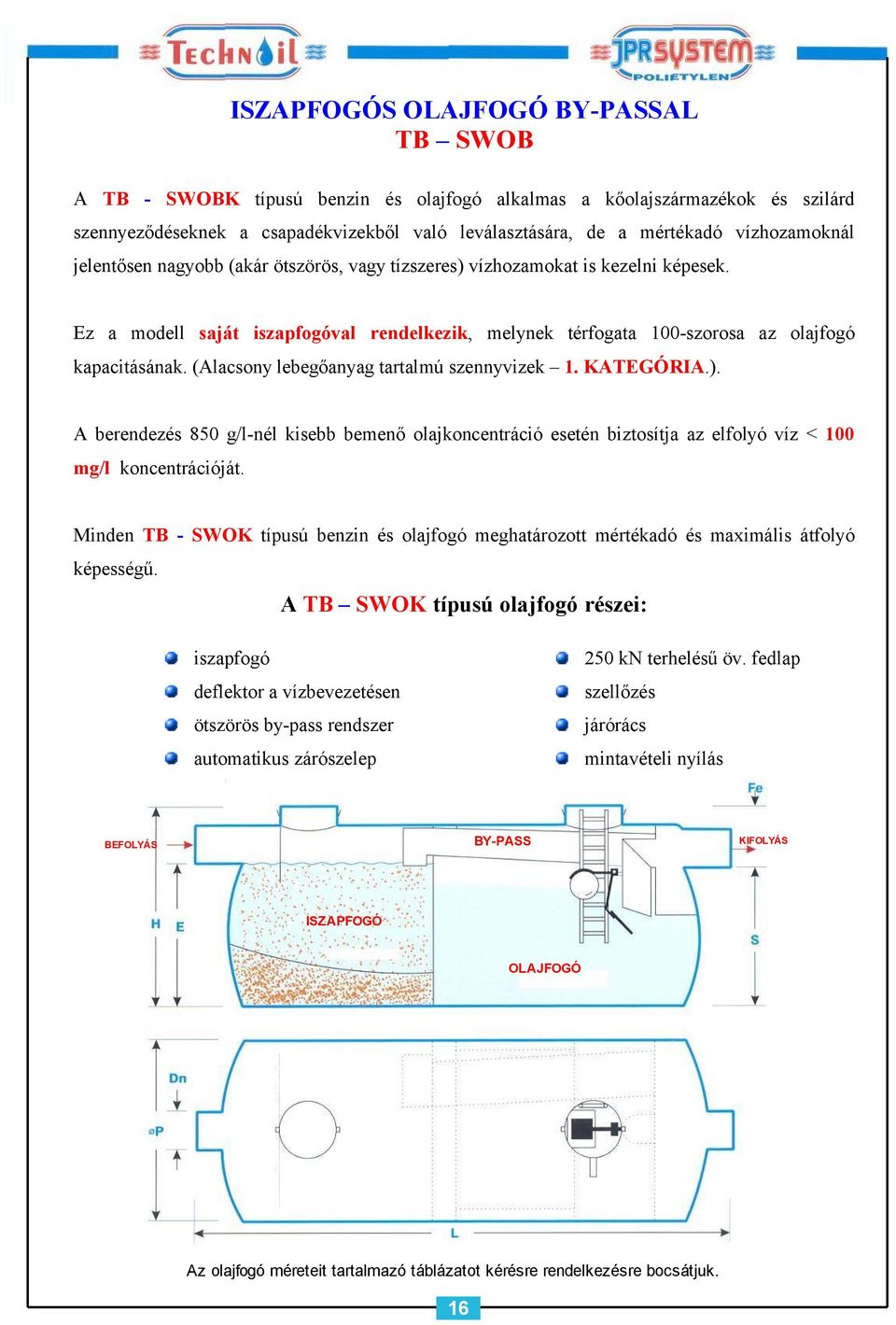

18 ISZAPFOGÓS BY-PASSAL TB SWOB A TB - SWOBK típusú benzin és olajfogó alkalmas a kőolajszármazékok és szilárd szennyeződéseknek a csapadékvizekből való leválasztására, de a mértékadó vízhozamoknál jelentősen nagyobb (akár ötszörös, vagy tízszeres) vízhozamokat is kezelni képesek. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag tartalmú szennyvizek 1. KATEGÓRIA.). A berendezés 850 g/l-nél kisebb bemenő olajkoncentráció esetén biztosítja az elfolyó víz < 100 mg/l koncentrációját. Minden TB - SWOK típusú benzin és olajfogó meghatározott mértékadó és maximális átfolyó képességű. A TB SWOK típusú olajfogó részei: iszapfogó deflektor a vízbevezetésen ötszörös by-pass rendszer automatikus zárószelep 250 kn terhelésű öv. fedlap szellőzés járórács mintavételi nyílás BY-PASS ISZAPFOGÓ Az olajfogó méreteit tartalmazó táblázatot kérésre rendelkezésre bocsátjuk. 16

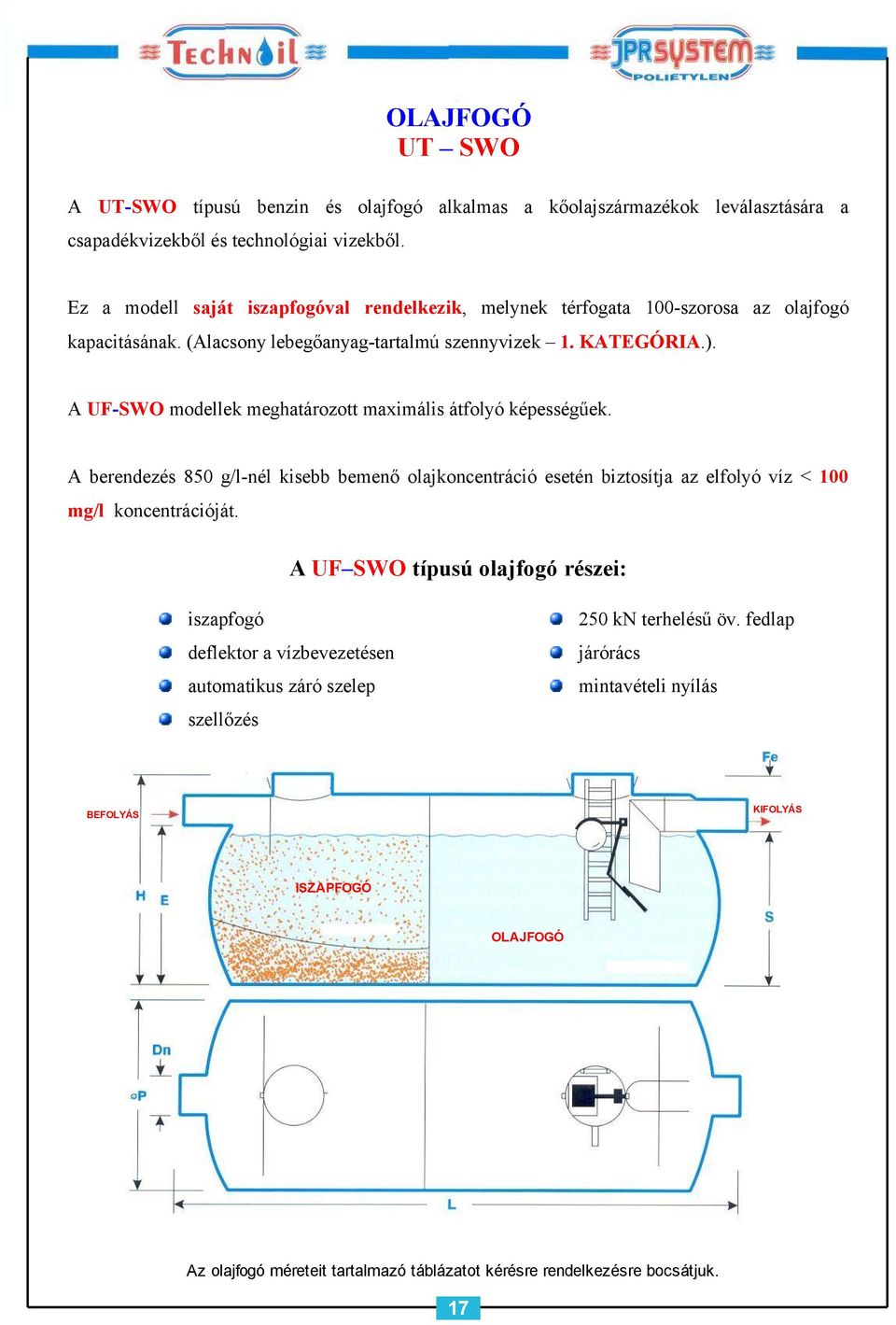

19 UT SWO A UT-SWO típusú benzin és olajfogó alkalmas a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag-tartalmú szennyvizek 1. KATEGÓRIA.). A UF-SWO modellek meghatározott maximális átfolyó képességűek. A berendezés 850 g/l-nél kisebb bemenő olajkoncentráció esetén biztosítja az elfolyó víz < 100 mg/l koncentrációját. A UF SWO típusú olajfogó részei: iszapfogó deflektor a vízbevezetésen automatikus záró szelep szellőzés 250 kn terhelésű öv. fedlap járórács mintavételi nyílás ISZAPFOGÓ Az olajfogó méreteit tartalmazó táblázatot kérésre rendelkezésre bocsátjuk. 17

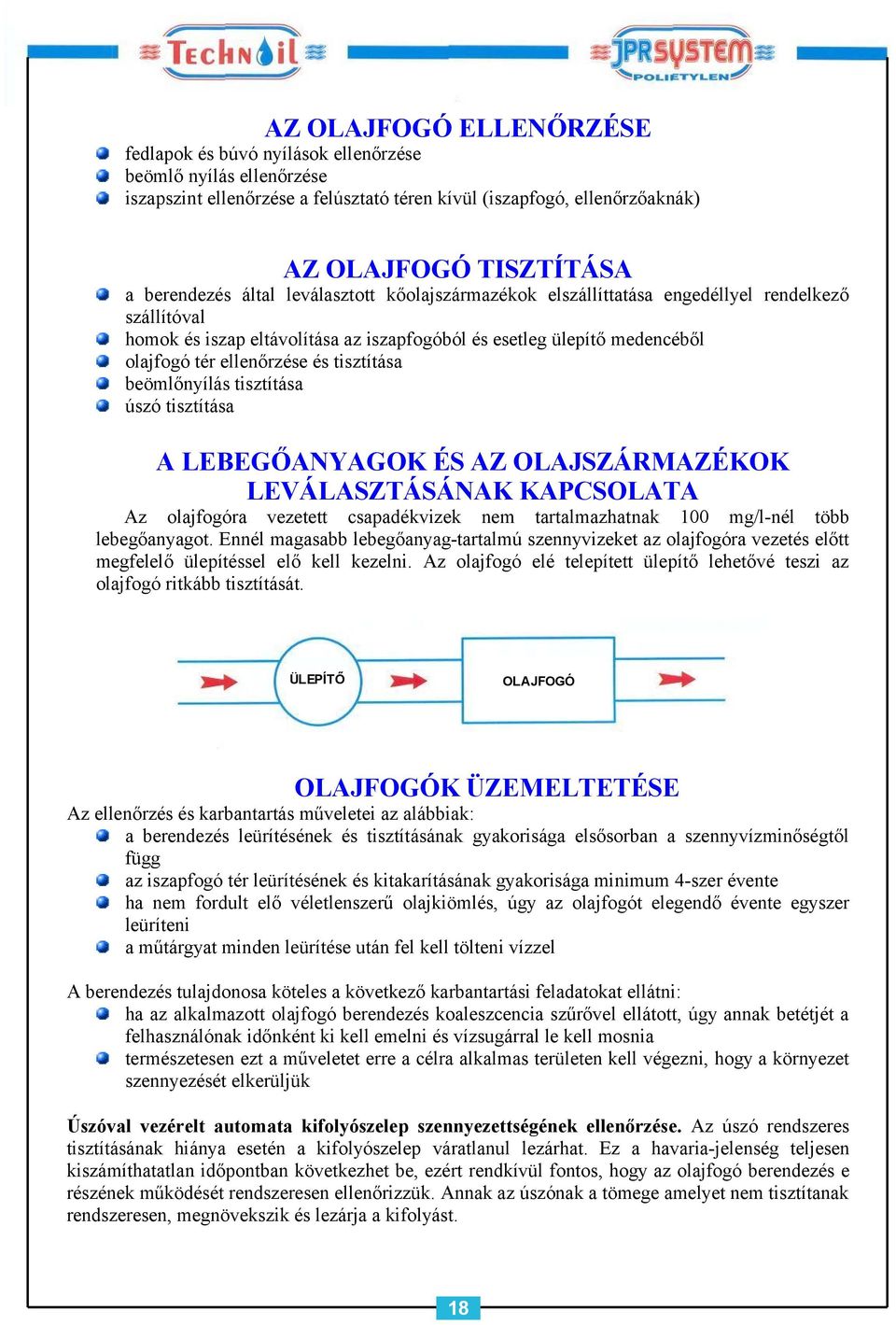

20 AZ ELLENŐRZÉSE fedlapok és búvó nyílások ellenőrzése beömlő nyílás ellenőrzése iszapszint ellenőrzése a felúsztató téren kívül (iszapfogó, ellenőrzőaknák) AZ TISZTÍTÁSA a berendezés által leválasztott kőolajszármazékok elszállíttatása engedéllyel rendelkező szállítóval homok és iszap eltávolítása az iszapfogóból és esetleg ülepítő medencéből olajfogó tér ellenőrzése és tisztítása beömlőnyílás tisztítása úszó tisztítása A LEBEGŐANYAGOK ÉS AZ OLAJSZÁRMAZÉKOK LEVÁLASZTÁSÁNAK KAPCSOLATA Az olajfogóra vezetett csapadékvizek nem tartalmazhatnak 100 mg/l-nél több lebegőanyagot. Ennél magasabb lebegőanyag-tartalmú szennyvizeket az olajfogóra vezetés előtt megfelelő ülepítéssel elő kell kezelni. Az olajfogó elé telepített ülepítő lehetővé teszi az olajfogó ritkább tisztítását. ÜLEPÍTŐ K ÜZEMELTETÉSE Az ellenőrzés és karbantartás műveletei az alábbiak: a berendezés leürítésének és tisztításának gyakorisága elsősorban a szennyvízminőségtől függ az iszapfogó tér leürítésének és kitakarításának gyakorisága minimum 4-szer évente ha nem fordult elő véletlenszerű olajkiömlés, úgy az olajfogót elegendő évente egyszer leüríteni a műtárgyat minden leürítése után fel kell tölteni vízzel A berendezés tulajdonosa köteles a következő karbantartási feladatokat ellátni: ha az alkalmazott olajfogó berendezés koaleszcencia szűrővel ellátott, úgy annak betétjét a felhasználónak időnként ki kell emelni és vízsugárral le kell mosnia természetesen ezt a műveletet erre a célra alkalmas területen kell végezni, hogy a környezet szennyezését elkerüljük Úszóval vezérelt automata kifolyószelep szennyezettségének ellenőrzése. Az úszó rendszeres tisztításának hiánya esetén a kifolyószelep váratlanul lezárhat. Ez a havaria-jelenség teljesen kiszámíthatatlan időpontban következhet be, ezért rendkívül fontos, hogy az olajfogó berendezés e részének működését rendszeresen ellenőrizzük. Annak az úszónak a tömege amelyet nem tisztítanak rendszeresen, megnövekszik és lezárja a kifolyást. 18

21 TELEPÍTÉSE 1. A berendezést földbe süllyesztetten kell telepíteni. 2. A berendezést vízszintbe kell állítani jól tömörített munkagödör szerelő szintjén. 3. Csatlakoztatni kell a bevezető és elvezető csatornahálózathoz. 4. Csatlakoztatni kell szellőztető rendszerhez. 5. Amennyiben szükséges el kell látni nyaktaggal. Ki kell egyenlíteni a terepszinttől függő szintkülönbséget. 6. A berendezést fel kell tölteni tiszta vízzel. 7. Fel kell emelni az olajfogóban lévő úszót és csak a vízzel való teljes feltöltés után szabad azt leengedni. 8. A műtárgy körüli munkagödröt rétegesen tömörített stabilizált homokkal kell feltölteni. TELEPÍTÉS GÉPJÁRMŰ FORGALOMMAL ÉRINTETT TERÜLETEN SZELLŐZÉS NYAKTAG + ÖV. FEDLAP BETONLEMEZ VÉDELEM HOMOK BETON LEMEZ FALAZAT TELEPÍTÉS GÉPJÁRMŰ FORGALOMMAL NEM ÉRINTETT TERÜLETEN SZELLŐZÉS BETONLEM EZ HOMOK BETON LEMEZ FALAZAT 19
