1 2012 Technológia-Benchmark előadja: Hodermarszki Zsolt

2 TOSHIBA TECHNOLÓGIA Leading Innovation 2012 KUTATÁS és FEJLESZTÉS Felhasználói igények, piaci szükségletek Energiamegtakarításra fókuszálás, környezetbarát termékek GYÁRTÁS A főbb alkatrészeket házon belül, saját kompresszor-gyárban állítják elő 2 gyár áll rendelkezésre: Fuji (Jp) VRF, RAV, Estiatermékek és Bangkok (Th) RAS, néhány RAV és VRF beltéri egység gyártása Precíz minőség-ellenőrzés MINDEN egységnél! Légkondícionáló berendezések Magas minőségű légkondícionáló berendezések széles palettája Energiamegtakarítás, felhasználóbarát működtetés Könnyű telepítés és megbízható termékek

3 GYÁRTÁS Precíz minőség-ellenőrzés minden egységnél

4 TOSHIBA légkondícionálók története 2012 Légkondícionáló Japán Világelső Első split AC Set-free AC 1981 Világelső Microcomputer-vezérelt AC Világelső Inverter-vezérelt AC 1998 Világelső R410A lakossági AC Világelső R410A kisipari AC Inverter Fix sebességű 1981 Inverteres 1998 Hybrid inverter IPDU Kompresszor működési mód VRF Alternáló Forgó Iker-forgó DC iker-forgó MUS MUP/MAR R22 MAY R407C MMS 2003 SMMS R410A

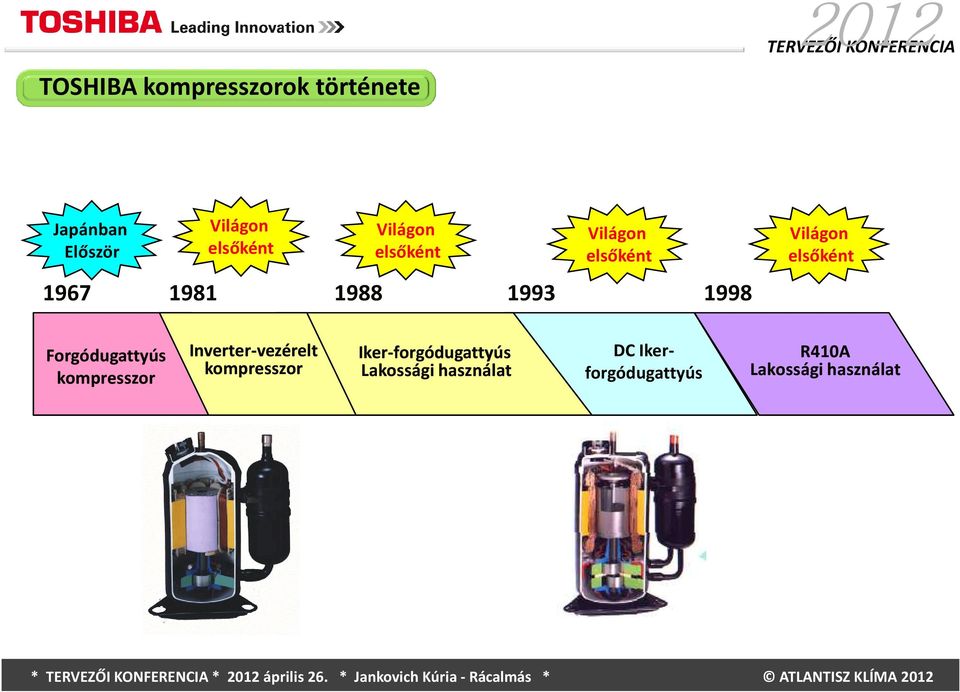

5 TOSHIBA kompresszorok története Japánban Először Világon elsőként Világon elsőként Világon elsőként Világon elsőként Forgódugattyús kompress presszor Inverter-vezéreltvezérelt kompresszoror Iker-forgódugattyús Lakossági használat DC Ikerforgódugattyús R410A Lakossági használat

6 TOSHIBA kompresszorok története Világon elsőként 2004 Világon elsőként Közvetlen-tekercselt motorú kompresszor R410A Kisipari használatra Dual stage kompresszor

7 TOSHIBA TECHNOLÓGIA Leading Innovation A KETTŐS-FORGÓDUGATTYÚS KOMPRESSZOR Legjobb teljesítmény Legjobb energia-megtakarítás, különösen részterheléskor Széles teljesítmény-tartomány Csendes működés Megbízhatóság

8 TOSHIBA TECHNOLÓGIA Leading Innovation KETTŐS FORGÓDUGATTYÚS KOMPRESSZOR VRF-RENDSZEREK Toshiba Daikin Hitachi ME MHI Sanyo Midea Samsung Modell S-MMS VRVⅢ SET FREE City Multi KX4 Eco-i MDV DVM Kompresszor Forgódug. Scroll Scroll Scroll Scroll Forgódug. Digital Scroll Digital Scroll

9 Forgódugattyús és Scroll kompresszor összehasonlítás Mechanikai felépítés Forgódugattyús kompresszor Scroll kompresszor

10 Forgódugattyús és Scroll kompresszor összehasonlítás Energiahatékonyság 80 Forgódugattyús 5 Forgógugattyús 75 ロータリ優位 komp. előnye kompresszor ロータリ 4.5 Scroll スクロール kompresszor 70 4 スロールは常に圧縮比が一定 Scroll kompresszor: スクロールは alacsony hatékonyság 低 Hzや高 Hz a 域 kis で性能 és が nagy 低下する fordulatszámnál ロータリは冷凍サイクルの圧縮比に連動し 45 て自由に圧縮比 Forgódugattyúskompresszor:Széles が変わる 1 冷凍サイクルロータリの alkalmazhatósági 方が能力範囲が tartomány 広いロータリシリンダ内部 350 スクロール翼内部運転周波数 Hz 運転周波数 Hz Teljes hatékonyság 総圧合効縮率比 Fordulatszám (Hz)

11 A kompresszor működése a terhelés függvényében Terhelés Kompresszor A kimeneti teljesítmény szétosztása Amikor az egy kompresszorra jutó terhelés eléri a 80%-ot akkor újabb kompresszort indít az automatika, hogy megossza a terhelést. Ha a kompresszor terhelése 30% alá csökkenne akkor automatikusan leállítódik az adott kompresszor. Így a kompresszorok mindig 30 és 80% terhelés között dolgoznak!

12 TOSHIBA TECHNOLÓGIA LeadingInnovation INVERTER-VEZÉRLÉS TOSHIBA volt az első, aki bemutatta az inverter- vezérlést 1982-ben Legjobb energiahatékonyság Csendes működés Megbízhatóság Nincs indítási áram

13 INVERTERTÖRTÉNET DSP Fix sebesség AC inverter DC inverter Vektor vezérelt inverter RISC

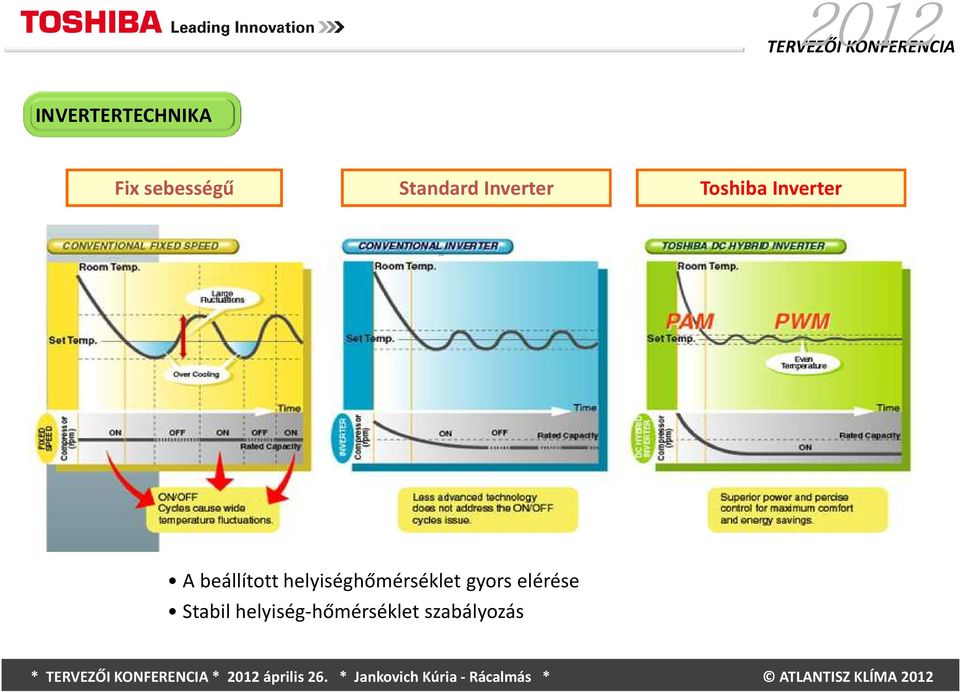

14 INVERTERTECHNIKA Fix sebességű Standard Inverter Toshiba Inverter A beállított helyiséghőmérséklet gyors elérése Stabil helyiség-hőmérséklet szabályozás

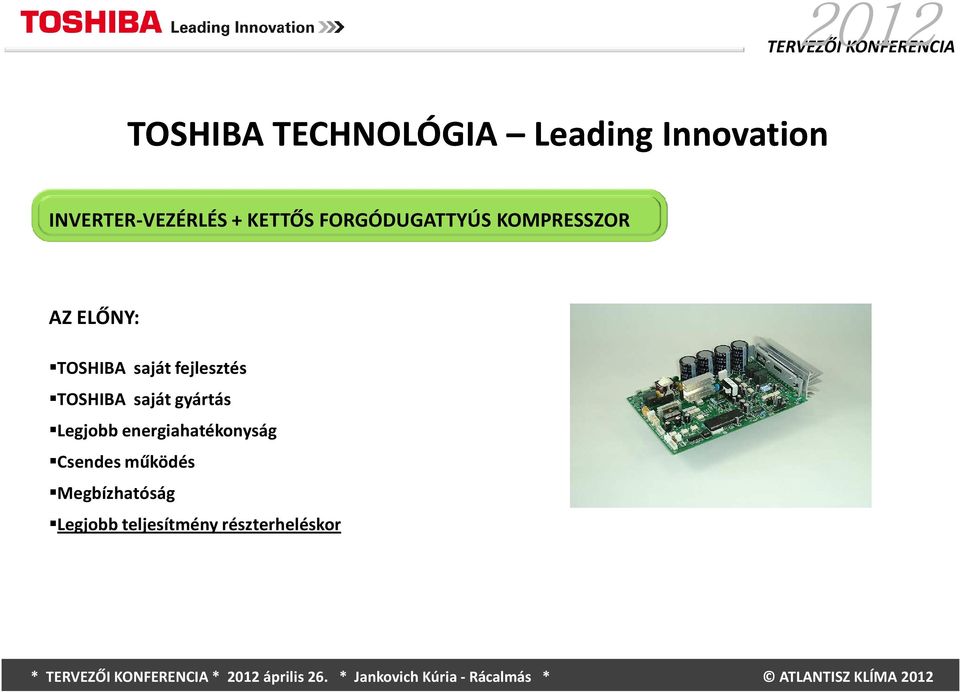

15 TOSHIBA TECHNOLÓGIA LeadingInnovation INVERTER-VEZÉRLÉS + KETTŐS FORGÓDUGATTYÚS KOMPRESSZOR AZ ELŐNY: TOSHIBA saját fejlesztés TOSHIBA saját gyártás Legjobb energiahatékonyság Csendes működés Megbízhatóság Legjobb teljesítmény részterheléskor

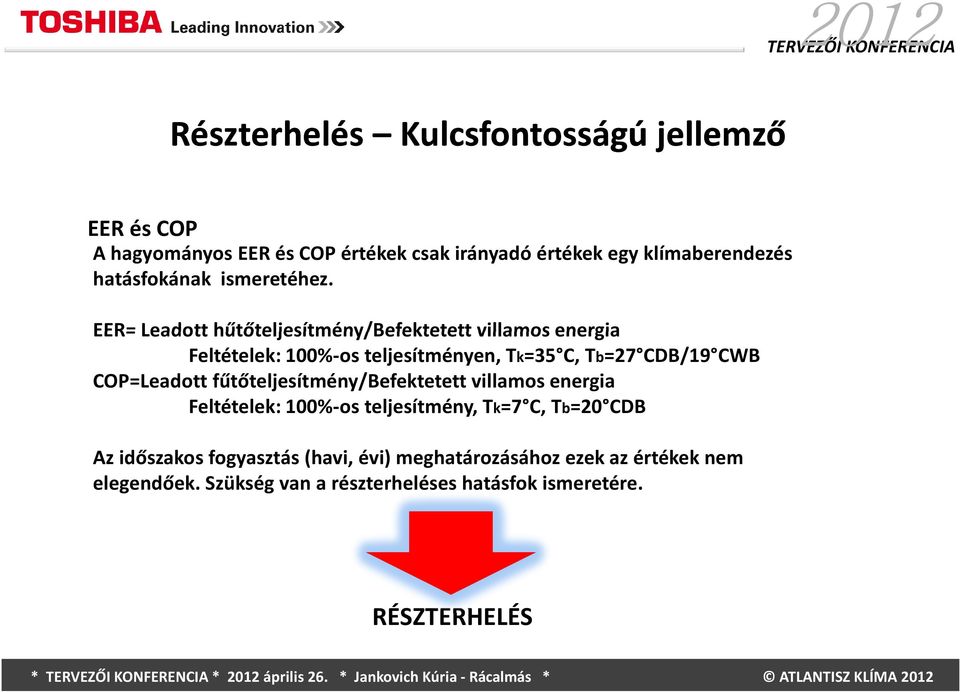

16 Részterhelés Kulcsfontosságú jellemző EER éscop A hagyományos EER és COP értékek csak irányadó értékek egy klímaberendezés hatásfokának ismeretéhez. EER= Leadott hűtőteljesítmény/befektetett villamos energia Feltételek: 100%-os teljesítményen, Tk=35 C, Tb=27 CDB/19 CWB COP=Leadott fűtőteljesítmény/befektetett villamos energia Feltételek: 100%-os teljesítmény, Tk=7 C, Tb=20 CDB Az időszakos fogyasztás (havi, évi) meghatározásához ezek az értékek nem elegendőek. Szükség van a részterheléses hatásfok ismeretére. RÉSZTERHELÉS

17 Mikor van részterhelés? 1. eset: Csak néhány beltéri egység üzemel (multi vagy VRF esetén) OFF 2. eset: A külső hőmérséklet hűtésnél alacsonyabb, vagy fűtésnél magasabb mint a névleges hőmérséklet amelyre a COP és EER értékeket számolják. 3. eset: A beltéri teljesítménye csökken, mert a helyiség kezdi elérni a kívánt hőfokot. Hűtési időszakban az összes üzemóra 4%-ában van csupán 35 C!

18 Éves fűtési, hűtési órák száma Óra 450 Közép-Európa éves kimutatás 400 Fűtési tartomány Nincs működés Hűtési tartomány Tk

19 Részterhelés jelentősége SCOP, SEER meghatározása Szezonális hatásfok (SEER) meghatározása: IPLV: Integrated Part Load Value weighting Súlyozás SEER=(A*EERA)+(B*EERB)+(C*EERC)+ (D*EERD) EERA : EER 100% terhelés (külső hőm. 35 C) EERB : EER 75% terhelés (külső hőm. 30 C) EERC : EER 50% terhelés (külső hőm. 25 C) EERD : EER 25% terhelés (külső hőm. 20 C) 100% bei 35 C 75% bei 30 C 50% bei 25 C Az EU-s hőmérsékletviszonyok alapján való súlyozás: A:4%, B : 26%, C : 40%, D : 30%

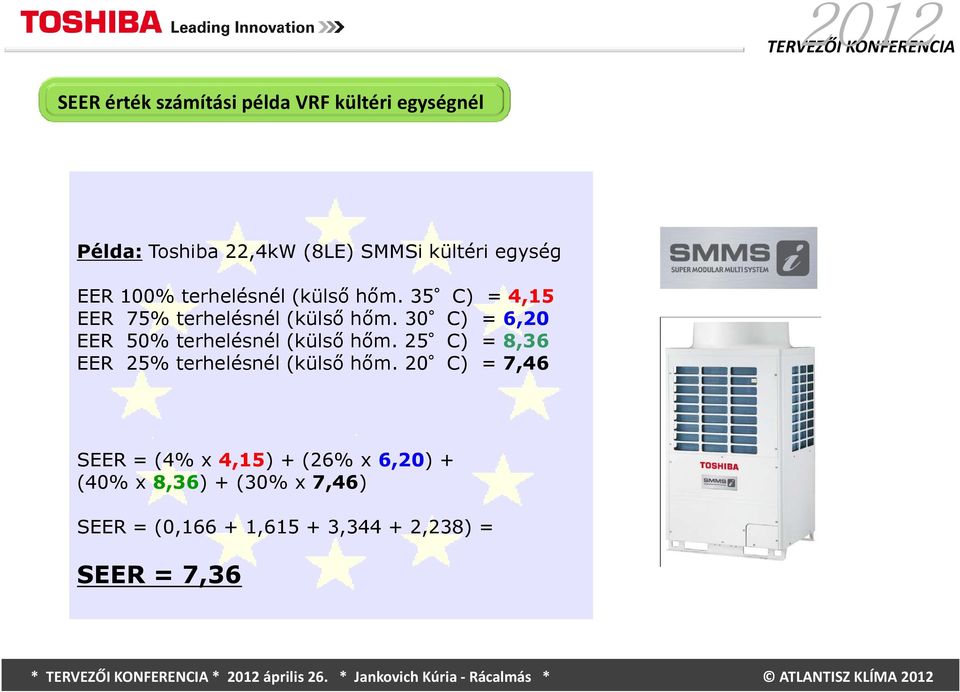

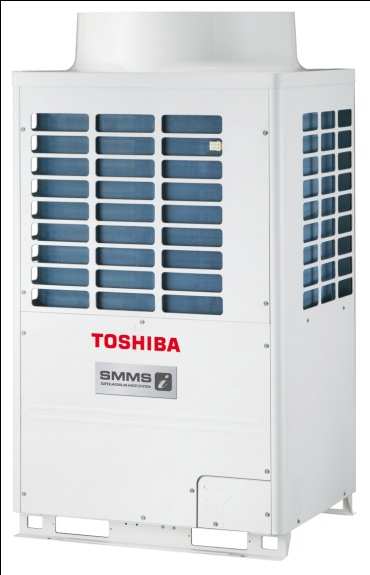

20 SEER érték számítási példa VRF kültéri egységnél Példa: Toshiba 22,4kW (8LE) SMMSi kültéri egység EER 100% terhelésnél (külső hőm. 35 C) = 4,15 EER 75% terhelésnél (külső hőm. 30 C) = 6,20 EER 50% terhelésnél (külső hőm. 25 C) = 8,36 EER 25% terhelésnél (külső hőm. 20 C) = 7,46 SEER = (4% x 4,15) + (26% x 6,20) + (40% x 8,36) + (30% x 7,46) SEER = (0, , , ,238) = SEER = 7,36

21 SEER érték összehasonlítás 8LE-s VRF(V) kültéri egységeknél DAIKIN VRVIII RXYQ8P9 EER értékek Kiterhelés % Külső hőm. C ,29 4,53 4,76 5,03 5,28 5,52 4, ,05 5,32 5,58 5,88 6,12 6,36 5, ,96 6,25 6,56 6,89 7,17 7,42 6, ,07 7,43 7,52 7,66 7,75 7,78 6,90 TOSHIBA MMY-MAP0804 EER értékek Kiterhelés % Külső hőm. C ,15 4,55 4,97 5,47 5,90 6,26 5, ,02 5,49 5,97 6,49 6,94 7,27 6, ,97 6,52 7,05 7,62 8,07 8,36 7, ,59 7,16 7,75 8,35 8,76 9,03 7,47 SEER Névleges teljesítmény: 22,4kW SEER=(A*EERA)+(B*EERB)+(C*EERC)+(D*EERD) Hűtési ciklus: Nyári hőteljesítmény: 500óra 5712kWó 100% 75% 50% 25% 4,29 5,73 7,42 6,9 100% 75% 50% 25% 4,15 6,23 8,36 7,47 6,70 7,37 Áramtarifa: 48Ft/kWó Áramfogyasztás Daikin: 852,8kWó Ft Áramfogyasztás Toshiba: 775,2kWó Ft Megtakarítás Daikinhoz képest: 9,10%

22 SEER érték összehasonlítás 16LE-s VRF(V) kültéri egységeknél Kiterhelés % Külső hőm. C DAIKIN VRVIII RXYQ16 P9 EER értékek ,17 3,35 3,53 3,71 3,90 4,08 3, ,72 3,89 4,12 4,33 4,53 4,72 4, ,41 4,61 4,84 5,07 5,29 5,49 4, ,23 5,47 5,56 5,66 5,72 5,75 5,20 TOSHIBA MMY-MAP1604 EER értékek Kiterhelés % Külső hőm. C ,28 3,62 4,01 4,51 5,08 5,60 4, ,98 4,37 4,86 5,44 6,07 6,56 5, ,74 5,21 5,79 6,45 7,14 7,60 5, ,24 5,77 6,39 7,11 7,80 8,21 5,90 SEER Névleges teljesítmény: 45kW SEER=(A*EERA)+(B*EERB)+(C*EERC)+(D*EERD) Hűtési ciklus: Nyári hőteljesítmény: 500óra 11475kWó 100% 75% 50% 25% 3,17 4,23 5,49 5,20 100% 75% 50% 25% 3,28 5,15 7,60 5,90 4,98 6,28 Áramtarifa: 48Ft/kWó Áramfogyasztás Daikin: 2304,0kWó Ft Áramfogyasztás Toshiba: 1827,0kWó Ft Megtakarítás Daikinhoz képest: 20,70%

23 VRF-ek összehasonlítása a különböző márkák között

24 VRF-ek összehasonlítása a különböző márkák között

25 A TOSHIBA VRF-rendszeregyedi technológiája

26 Kompresszorok összehasonlítása (VRF) Kompresszor típusa 1. kompresszor 2. kompresszor Mind Inverteres INV COMP INV COMP Single Inverter INV COMP -- Inverter + fix seb. INV COMP FIX seb.comp Digital Scroll FIX sebességű digital scroll COMP FIX seb. COMP A Toshiba egyedülállóan alkalmaz csak inverteres kompresszorokat!

27 SMMSi és VRV III. összehasonlítása Kompreszor típusa Mind inverteres SMMS-i VRV Ⅲ Inverter + fix sebességű Hatékonyság Magas hatékonyság mindegyik inverteres kompresszornál Alacsony hatásfokú fix sebességű kompresszorok Megbízhatóság Bármely kompresszor meghibásodása esetén az egyszerűen kiiktatható és a többi kompresszor üzemel Korlátozott feltételek a kompresszor kiiktatására. Vezérelhetőség Folyamatos szabályzás Lépéses szabályzás

28 SMMSi és Multi V Plus összehasonlítása Kompresszorok száma Kompresszor típusa Ventilátor teljesítménye SMMS-i 1000W 2 kompresszor Mind inverteres MULTI V Plus3 750W 2 kompresszor 1 inverter + 1 fix-sebességű Az SMMS-ikültériknek mindegyik kompresszora invertervezéreltés és nagy teljesítményű inverteres ventilátormotorral rendelkeznek!

29 SMMSi és Multi V Plus összehasonlítása Toshiba SMMS-i LG Multi V III Kompresszor típusa Forgódugattyús kompresszor Scroll kompresszor Kompresszorok száma 2 kompresszor 2 kompresszor Ventilátor-motor teljes. Hatásfok Megbízhatóság Kialakítás 1000W Magas hatékonyság a 2 inverteres kompresszor miatt Bármely kompresszor meghibásodása esetén az kiiktatható Y osztóidomok az osztófejek után 750W Hatékony inverteres komp. & 1 fixsebességű kompresszor Korlátozott feltételek a kiiktatásnál Nemlehet Y osztóidom az osztófej után

30 3 kompresszoros VRF rendszerek összehasonlítása Az SMMSi rendszer minden kompresszort az ideális fordulatszámon működteti! Terhelés 1 inverteres + 2 fix-seb. kompresszor 3 inverteres kompresszor Output>load INV on low rpm INV on high rpm Minden inverter közepes fordulatszámon jár Magas hatékonyság Alacsony zaj Output=load INV on mid rpm

31 3 kompresszoros VRF rendszerek összehasonlítása 700 Éves hőmérséklet SMMS-i (mind inverteres) Terhelés VRVⅢ (1 invert.+ 2 fix seb.) Órák(h) Külső hőmérséklet( ) Részterheléses állapotban az SMMSi30 és 80% terhelés között tartja a kompresszorokat!

32 SMMSi és Multi V Plus összehasonlítása Magas teljesítmény és energiahatékonyság részterheléses állapotban. VRF-rendszer nagyon ritkán üzemel teljes teljesítménnyel. Ezért a részterhelés figyelembevétele nagyon fontos. Ahogy a terhelés csökken, úgy a hatékonyság nagymértékben növekszik a Toshiba SMMS-irendszernél, köszönhetően az inverteres kompresszoroknak. Az alábbi táblázat hűen mutatja a különbséget: Kompresszor szabályozás SMMS-i LG III Toshiba SMMS-i LG Multi V III Ahogy a terhelés csökken, a scrollkompresszor képtelen szabályozni kis frekvenciára, atoshiba SMMS-iegységgel szemben. EzJELENTŐS ENERGIA IA-MEGTAKARÍTÁST jelent az LG-vel szemben.

33 Piacvezető energiahatékonyság Ateljes invertervezérlésnekköszönhetően piacvezető csúcsértékek érhetők el: EER = 6,26 éscop =6,41 50% terhelésen. 8HP 4,52 16HP 8HP 16HP 4,15 3,52 3,28

34 A legnagyobb előny: A RÉSZTERHELÉS 6 5 (EER) SMMSi előnye részterhelésen nyilvánvaló A 14LE rendszer esetében Teljes terhelésen az EER értékek hasonlóak 4 3 SMMSi stabilan képes leszabályozni az alacsony fordulatszámú tartományra is 2 30% 40% 50% 60% 70% 80% 90% 100% SMMS-i (all inverters) VRVⅢ(1 inverter + 2 fixed)

35 A legnagyobb előny: A RÉSZTERHELÉS COP 6,5 6 5,5 5 4,5 4 3,5 COP összehasonlítás 50% részterhelésen 5,92 5,81 5,59 5,44 4,38 4,37 4,05 4,13 10HP 20HP 30HP 40HP SMMS-i VRVⅢ Fűtési kondíció: Tk=7 DB/ 6 WB,Tb =20

36 Megbízhatóság Az aktuális futási idő minden kompresszornál más. Túlkevés vagy túl sok üzemóra egyaránt rossz a kompresszorok élettartamára nézve. SMMSi rendszernél hasonló üzemórákat járnak a kompresszorok. Ezzel elkerülhető a túl nagy igénybevétel vagy a túl kevés üzemelés. (Üzemórák) 12,000 10,000 8,000 6,000 4,000 2,000 0 SMMS-i VRV Ⅲ 1. Komp 2. Komp 3. Komp (14, 16HP) (Esettanulmány: üzemóra)

37 VRF-ek osztályozása LG Multi V III LG Multi V III Toshiba SMMS-I

38 Precíz szabályzás SMMSi A kopresszor meghajtása 0,1 Hz-es lépésekben lehetséges! Ultra precíz szabályzás! Ezzel a vezérléssel a kompresszor sebességét 0.1 Hz-eslépésekben finoman szabályozhatjuk. Így az éppen adott pillanatban fellépő teljesítményigényhez mérten minimalizálható az energiaveszteség a fordulatszám változtatásakor. SMMS 0.1Hz A régebbi SMMS modellek 0,6 Hz-es szabályozással rendelkeztek.

39 Precíz szabályzás A precíz szabályozás ábrázolása többkompresszoros elrendezésnél

40 Vészüzem Vészüzem beállta: Valamelyik modulnál az egyik kompresszor meghibásodik. A különböző rendszereknek más és más maradék teljesítményük lesz a kompresszorok számától és az olajmenedzsmentől függően. Hibás kompresszor Maradék teljesítmény 3 Inverter 1 Inverter 1 Inverter + 2 Fix 1. 67% 0% 0% 2. 67% - 66% 3. 67% -? NO.1 NO.2 NO.3 Az SMMS-i rendszernél bármely kompresszor meghibásodása esetén 67 % maradék teljesítmény érhető el a hiba elhárításáig!

41 Összehasonlítás zajszintre SMMSialacsony zajszinttel rendelkezik, mivel a kompresszort minden irányból a kültéri egység zárt burkolata veszi körbe. Hőcserélő Hőcserélő Kompresszortér Kompresszortér A zajszint magasabb mint a névleges adat, mert a kompresszor zaja keresztüljut a hőcserélőn. 3-oldalú hőcserélő

42 Elérhető csövezési távolságok 2012 Megnövelt csövezési lehetőségek Széria neve SMMSi SMMS Teljes hossz 500m* 300m 1. Legnagyobb ekvivalens hossz 235m 175m 2. Legnagyobb táv. az első osztóidomtól 90m** 65m 3. Magasságkülönbség a kültéri és beltéri egység között (Beltéri magasabban/alacsonyabban) 70m*** / 40m 50m / 40m 4. Magasságkül.a beltéri egységek között 40m 30m * : 34LE feletti kombináció ** : 65m ha a mgasságkül. a kültéri és beltéri egység között nagyobb mint 3m *** : 50m ha a magasságkülönbség a beltéri egységek között több mint 3m

43 Csövezési előnyök SMMS-i VRV Ⅲ 1 1 Legnagyobb ekvivalens hossz Első osztótól való távolság Magasságkül. a beltéri és kültéri egységek között Magasságkül. a beltéri egységek között ( Unit : m)

44 Csövezési előnyök

45 Kültéri egységek kombinációja Toshiba SMMS-i LG Multi V III A Toshiba SMMS-imodulok elérhetőek magas hatásfokú kombinációban is a következő teljesítményekben: 16 Hp 36 Hp 24 Hp 38 Hp 26 Hp 40 Hp 28 Hp 42 Hp 30 Hp 44 Hp 32 Hp 46 Hp 34 Hp 48 Hp LG Multi V III esetében NINCS ilyen kombináció.

46 Beltéri egységek palettája 2012 Toshiba SMMS-i LG Multi V III Összehasonlítva azlg Multi V III-tés atoshibavrf-eta következő különbségek láthatók: 1. Toshiba rendelkezik magas szekrényes beltéri egységgel 2. Toshiba rendelkezik 16kW-os 2-utas, 4-utas és standard légcsatornás modellel 3. Toshiba beltéri egységek palettája 98 egységet takar, míg az LG csak 86-ot

47 VRF-ek ábrázolása diagramon 6,5 6 5,5 5,52 EER 5 4,5 VRV III Multi V 4 3,5 100% 90% 80% 70% 60% 50% LOAD Appliesto8 HP model (22,4 kw) tok = 35 C i tp = 27/19 C db/wb

48 VRF-ek ábrázolása diagramon 6,5 6 5,5 5,52 EER 5 4,5 4,87 City multi VRV III Multi V 4 3,5 100% 90% 80% 70% 60% 50% LOAD Appliesto8 HP model (22,4 kw) tok = 35 C i tp = 27/19 C db/wb

49 VRF-ek ábrázolása diagramon 6,5 6,26 6 5,5 5,52 EER 5 4,5 4 4,87 SMMSi City multi VRV III Multi V 3,5 100% 90% 80% 70% 60% 50% LOAD Appliesto8 HP model (22,4 kw) tok = 35 C i tp = 27/19 C db/wb

50 VRF-ek ábrázolása diagramon 6,5 6,26 EER 6 5,5 5 4,5 4 3,5 5,52 4,87 100% 90% 80% 70% 60% 50% LOAD SMMSi City multi VRV III Set free Multi V Airstage DVM plus ECOi Appliesto8 HP model (22,4 kw) tok = 35 C i tp = 27/19 C db/wb

51 VRF-ek ábrázolása diagramon 6,5 6,41 6 SMMSi 5,5 VRV III City multi COP 5 4,86 Set free 4,5 4,79 Multi V Airstage 4 DVM plus Ecoi 3,5 100% 90% 80% 70% 60% 50% Appliesto8 HP model (22,4 kw) tok = 7/6 C DB/WB i tp = 20 C

52 TÁMOGATÁS Magas minőségű, energiahatékony, csendes, megbízható berendezések Óriási raktárkészlet Bécsben 48 órás rendelés A legtöbb alkatrész elérhetősége szintén 48 óra Folyamatos szervíztámogatás Szervízrténingek, technikai képzések Készséges kiszolgálás, ügyfelek teljes körű támogatása Tréningek, képzések szervezése Technikai háttértámogatás Beüzemelés Dokumentumok fordítása (telepítési, használati útmutatók, beüzemelési jegyzőkönyvek) Termékakciók Reklámkampányok szervezése Hagyományőrző partnertalálkozók szervezése Partnerek megajándékozása, ösztönzése Jutalomutazás Maximális támogatás és kiszolgálás!

53 2012 KÖSZÖNÖM A FIGYELMÜKET!
