Fejőgépek és fejőeszközök

Átírás

1 a, szívó ütem b, szorító vagy tehermentesítő ütem 1, rövid pulzáló cső csatlakozó (váltakozó nyomás) 2, külsőtér 3, rövid tejcső csatlakozó, belsőtér (állandó vákuum) Kétterű fejőkehely működése 1

2 1, belsőtér 2, külsőtér Kétütemű fejőgép nyomásdiagramja 2

3 A pulzátor diagrammok változatai a, lassú átmenet szívásra b, kevésbé lassú átmenet szívásra c, mérsékelt átmenet szorításra d, gyors átmenet szívásra, lassú szorításra 3

4 A, ha a szívási ütemrész aránya 1:1 (50-50 %), a tej átáramlásának egyik oldaláról a másikra, kisebb a veszélye B, ha a szívási ütemrész 75 %, az átáramlást csak levegő beengedésével vagy nagy térfogatú kollektorral tudjuk megakadályozni. J jobboldali bimbók B baloldali bimbók 4

5 5

6 Fejőgépek és fejőeszközök 6

7 1, rotációs vákuumszivattyú 2, légüst 3, szabályozószelep 4, mérőóra 5, vákuumvezeték 6, vákuumcsap Vákuum előállító egység felépítése 7

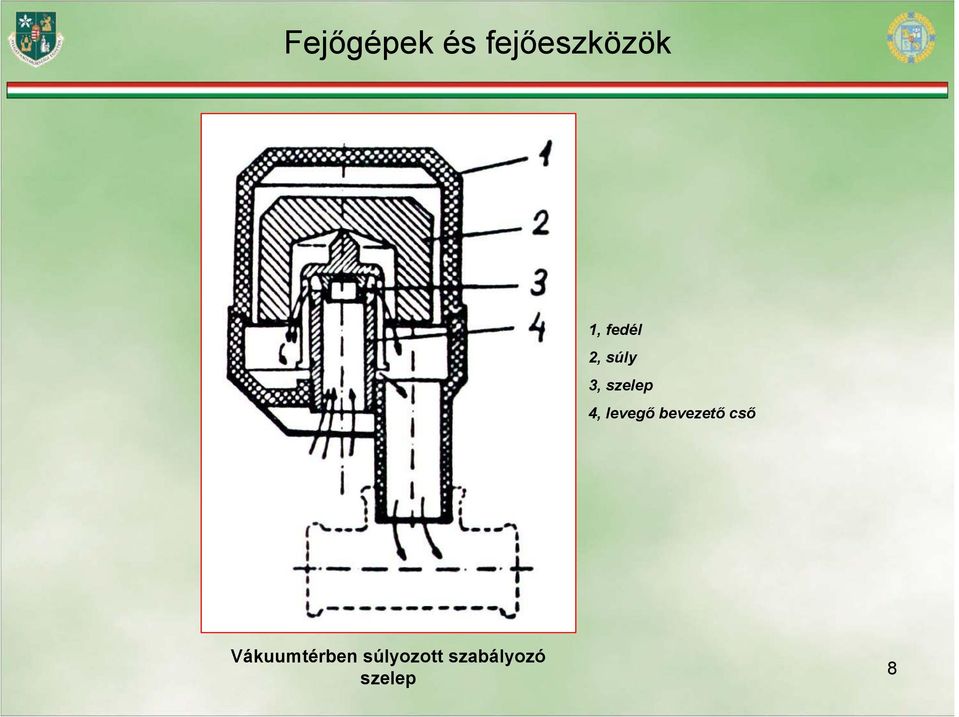

8 1, fedél 2, súly 3, szelep 4, levegő bevezető cső Vákuumtérben súlyozott szabályozó szelep 8

9 1, vákuumszivattyú jelleggörbe 2, szabályozószelep jelleggörbe 3, szabályozott jelleggörbe Q vsz vákuumszivattyú légszállítás Q ü üzemi szükséglet Q sz szabályozó szelepnél beengedett Vákuumszivattyú jelleggörbéi 9

10 1, állandó vákuumtér 2, változó nyomású tér 3, vezérlőtér Váltva ütemező membrán-pulzátoros fejőkészülék felépítési vázlata 10

11 1, tolattyú 2, váltónyelv 3, rugó 4, membrán 5, szelepszár Hidropneumatikus pulzátor 11

12 1, tekercs 2, szelep 3, membrán 4, szeleptest Elektromos pulzátor 12

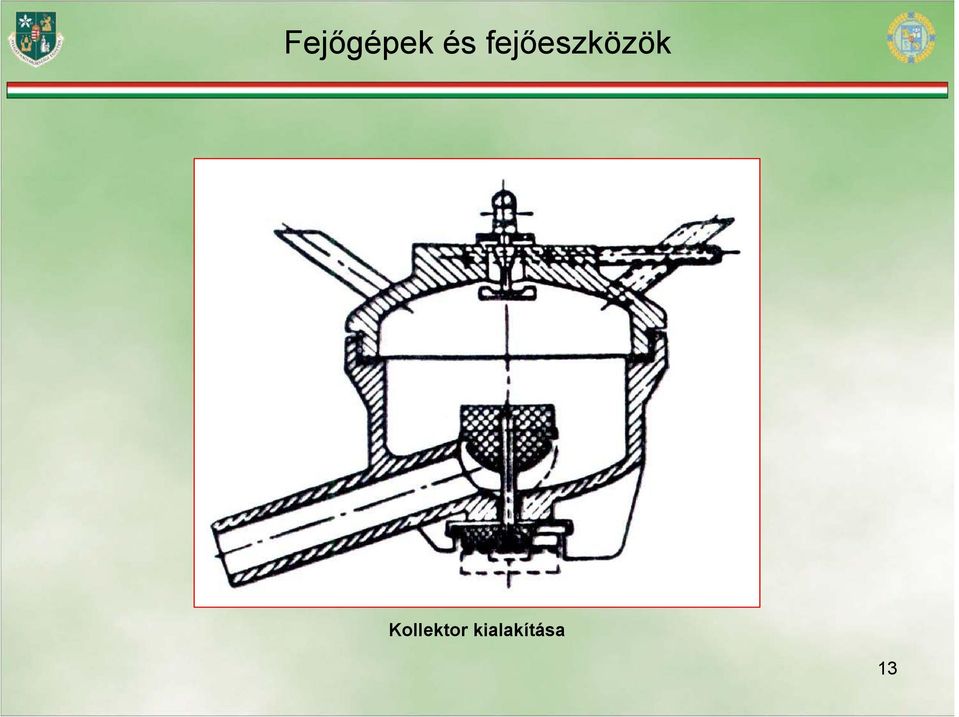

13 Kollektor kialakítása 13

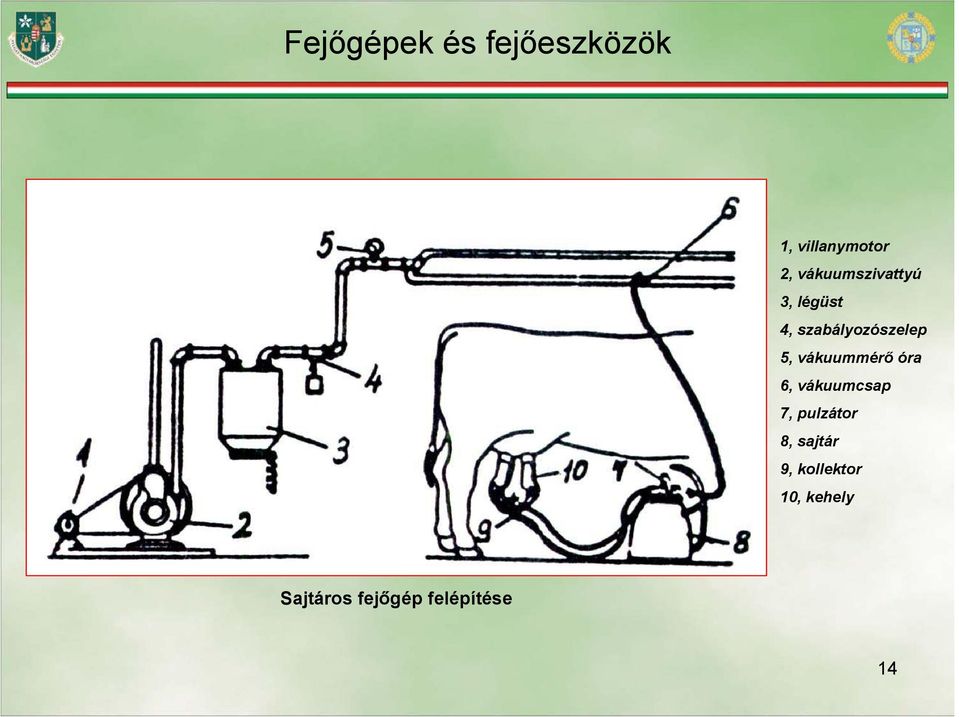

14 1, villanymotor 2, vákuumszivattyú 3, légüst 4, szabályozószelep 5, vákuummérő óra 6, vákuumcsap 7, pulzátor 8, sajtár 9, kollektor 10, kehely Sajtáros fejőgép felépítése 14

15 Tejvezetékes fejőberendezés 15

16 Szivattyús tejleválasztó 16

17 1-2, szelepek 3, erősítő pulzátor 4, vezérlő pulzátor 5, zsilipkampó 6, gyűjtőedény Zsilipelő rendszerű tejleválasztó 17

18 1, vákuumvezeték 2, tejvezeték 3, kombináltvezeték 4, mosófej 5, tejgyűjtő 6, kollektor Felső tejvezetékes fejőházi fejőgép 18

19 1, vákuumszivattyú 2, légüst 3, vákuumvezeték 4, folyadékcsapda 5, mosóvezeték 6, tejvezeték 7, tejleválasztó Alsó tejvezetékes fejőházi fejőgép 19

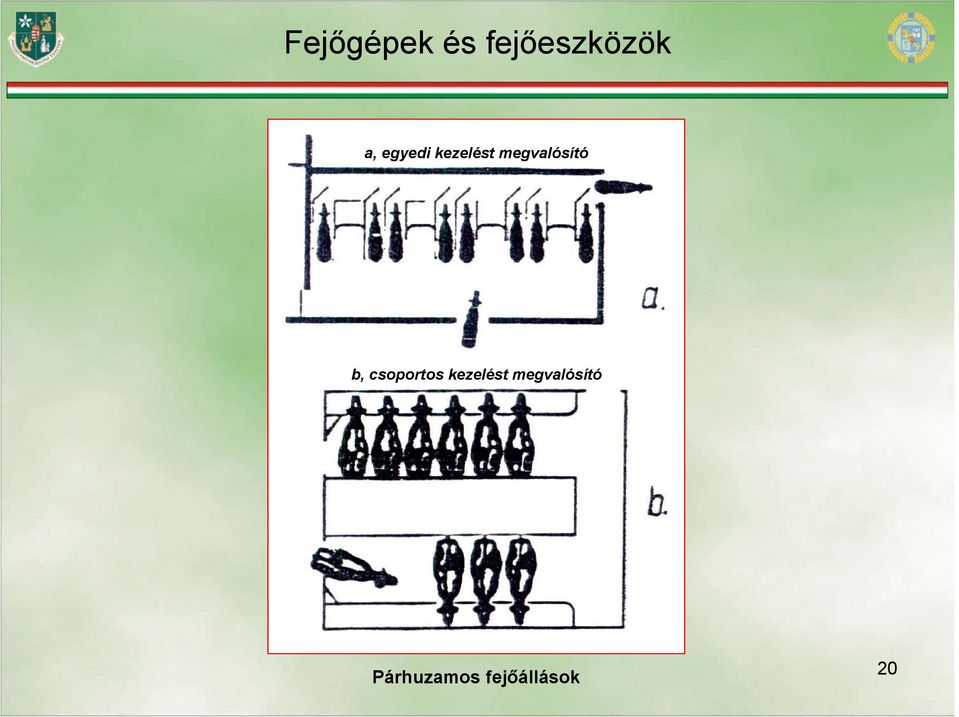

20 a, egyedi kezelést megvalósító b, csoportos kezelést megvalósító Párhuzamos fejőállások 20

21 a, hagyományos b, többszögű c, diagonál Soros fejőállások 21

22 a, hagyományos b, trigon c,poligon Halszálkás fejőállások 22

23 a, soros b, halszálkás c, radiál Karusszel fejőállások 23

24 24

25 Fejőkocsis fejőállás 25

26 Fejőautomata működése 26

27 a, ütemszám b, ütemarány P1, P2, P3 - programok Ütemszám és ütemarány automatikus változtatása 27

28 1, emelőkar 2, úszó 3, zárótest Sajtáros fejőautomatika 28

29 a, felhelyezés b, fejés c, levétel 1, fejőkészülék 2, tejfolyás érzékelő 3, vákuumos léghenger 4, elektromos légszelep 5, húzókötél A vákuum B légköri levegő Húzóköteles leemelő automata 29

30 1, ellensúly 2, ízelt levevő kar (?) 3, tömlőzár 4, elkerülő ág 5, tejvezeték 6, tejfolyás érzékelő 7, szabályozó automatika 8, túlnyomású levegő 9, elektromotoros szelep 10, pneumatikus munkahenger Karos leemelő automata 30

31 31

32 32

33 33

34 34

35 35

36 Számítógépes telepirányítási rendszer vázlata 36

37 Keverő-kiosztó kocsi elektronikus mérlege és a számítógép között kapcsolatot teremthetünk az adathordozó chipkártyával 1, villamos mérleggel felszerelt keverő-kiosztó pótkocsi 2,adathordozó, úgynevezett chipkártya 3, hordozható kézi számítógép 4, a villamos mérleg érzékelő cellái 5, személyi számítógép (telepen lévő központi gép 37

38 Az elektronikus állatazonosítás kódrendszere ISO szerint 38
