Az optimális megoldás falazott és szerelt falakba való beépítéshez. Acéltokok. Széles, változatos termékprogram

Átírás

1 Az optimális megoldás falazott és szerelt falakba való beépítéshez Acéltokok Széles, változatos termékprogram

2 Hörmann tokok acélból és nemesacélból Erre a minőségre lehet építeni! Magas minőségi színvonal A Hörmann acéltokokat a legmodernebb berendezéseken, a legújabb technikával, a DIN ISO 9001 minőségbiztosítási rendszer ellenőrzése mellett gyártják és RAL minőségvizsgálatnak vetik alá. Szakképzett munkatársak Csak jól képzett és motivált munkatársakkal garantálható a termék folyamatosan jó minősége. Ezért a Hörmann sokat ad a hozzáértő, jól dolgozó munkatársakra: a fejlesztéstől kezdve a precíz gyártáson keresztül egészen a lelkiismeretes végellenőrzésig. ÉV SZÁLLÍTÓI GARANCIA Legyen szó akár új épületről, átépítésről vagy felújításról: a tokokkal nem lesz probléma, a 10 éves Hörmann szállítói garanciának köszönhetően. 2

3 Információk tervezők részére Az Ön esztétikai igényessége az egyik legfontosabb mércénk Az acéltokoknak nemcsak tökéletesen kell működniük, hanem esztétikailag is illeszkedniük kell az épület kialakításához. A Hörmann acéltokok csúcsminőségű, jól tapadó világosszürke (a RAL 7035-höz hasonló) alapozással, vagy a gyári különleges színek széles választékában kaphatók. A műszaki egyeztetéstől a dokumentációkon keresztül, a határidős szállításig a Hörmann-nal Ön a biztonság oldalán áll. Tapasztalt szaktanácsadók segítik munkáját a projekttervezéstől az átadás-átvételig. A szerelési előírások egységesítéséhez az összegyűjtött rajzok és adatok letölthetők a oldalról, vagy megrendelhetők CD-ROM-on. Törvényileg védve. Az utánnyomás, kivonatosan is, csak a mi beleegyezésünkkel megengedett. A változtatások jogát fenntartjuk. 3

4 Tokkivitelek A Hörmann minden beépítési szituációhoz a megfelelő tokkivitelt nyújtja. 1-részes tokok falazott falakhoz, és a fallal együtt építés esetén szerelt falakhoz 2-részes tokok felújításokhoz és utólagos beépítéshez 3-részes tokok egyszerű csavaros szereléshez szerelt falakba való utólagos beépítés esetére Formába hozzuk a tokot egyedileg, az Ön kívánsága szerint Szabványos tokok Ezek a különösen kedvező árú szériatokok raktárról szállíthatók az összes járatos beépítési méretben. Saroktok DIN falazott falakhoz as profilból, akár befoglalótokként is as profilból Befoglalótok szerelt falhoz as profil Utólag beépíthető befoglalótok szerelt falhoz as profil toktükrön keresztül történő rögzítéssel Beépítési variációk A Hörmann acéltokok alkalmasak a következő falakba való beépítésre: téglafal betonfal gázbeton fal gipszfal és szerelt fal A tokok felülete a következő lehet: horganyzott, alapozott porszórt, a RAL színskála szerint nemesacél (V2A, V4A) 4

5 Tömítőprofil a halk, tömített záródáshoz A jó minőségű, nem öregedő üregkamrás tömítőprofilok könnyen behúzhatók. Ezáltal az ajtók majdnem hangtalanul és tömítve csukódnak. PVC-tömítőprofil (standard) EPDM tömítőprofil (opcionális) Előkészítések egyedi kivitelekhez: Elektromos ajtónyitó (zárellendarab) Reteszelés érzékelő Nyitásérzékelő Pántbiztosítás V2A nemesacél zárlemez Integrált (rejtett) ajtócsukó Aljzati ajtócsukó Több pontos reteszelés Integrált (rejtett) ajtócsukó Elektromos ajtónyitó (zárellendarab) A Hörmann a tokokat választhatóan ragyogó egyedi színekben, speciális pántrendszerekkel és tömítőprofilokkal, valamint a nagyobb kényelem és biztonság érdekében számos egyedi felszereléssel szállítja. Pántrendszerek acélajtókhoz Pántrendszerek faajtókhoz V 8120 max. 40 kg-ig* V 8026 WF max. 70 kg-ig* V 8130 max. 60 kg-ig* V 8037 WF max. 70 kg-ig* VS 8939 max. 150 kg-ig* Globus max. 120 kg-ig* VX 7939/100 max. 100 kg-ig* VX 7939/160 max. 160 kg-ig* VX 7939/120 max. 120 kg-ig* Tectus TE 510 3D max. 100 kg-ig* * Az ajtólap súlyának a terhelési érték 70%-át nem szabad túllépnie. Az épülethez illő pántrendszerek A profil alakjától és a vevő kívánságától függően a tokokat egyedileg előkészítik. Például a VS 8900 sorozat pántjaihoz vagy a három dimenzióban állítható VX-pántokhoz vagy az Ön által választott pántokhoz. 5

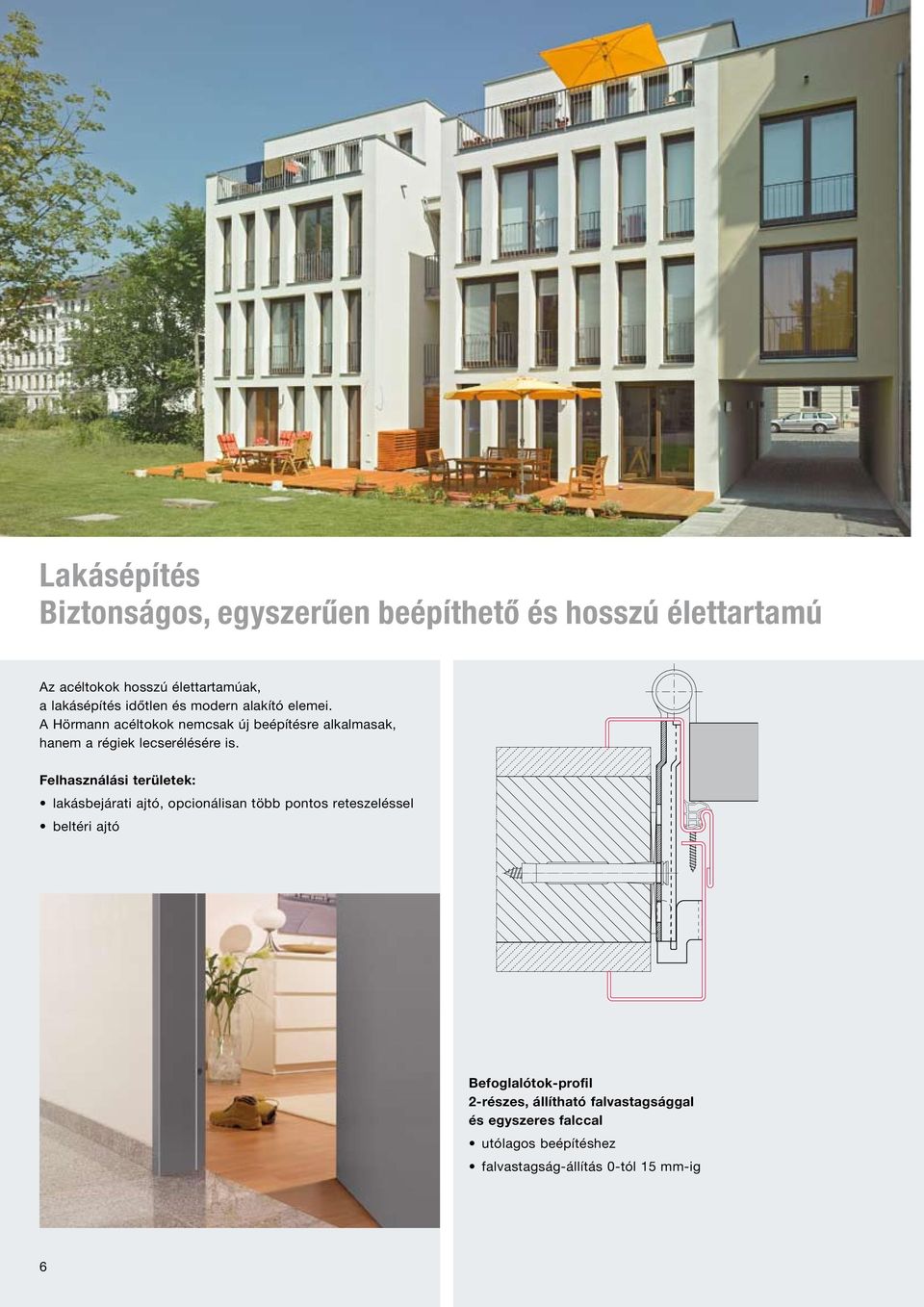

6 Lakásépítés Biztonságos, egyszerűen beépíthető és hosszú élettartamú Az acéltokok hosszú élettartamúak, a lakásépítés időtlen és modern alakító elemei. A Hörmann acéltokok nemcsak új beépítésre alkalmasak, hanem a régiek lecserélésére is. Felhasználási területek: lakásbejárati ajtó, opcionálisan több pontos reteszeléssel beltéri ajtó Befoglalótok-profil 2-részes, állítható falvastagsággal és egyszeres falccal utólagos beépítéshez falvastagság-állítás 0-tól 15 mm-ig 6

7 Szálloda Erős, egyedi kialakítással Szállodákban és panziókban az átjáróknak és ajtóknak a legmagasabb igénybevételt kell kibírniuk. Az építészeti követelmények színes és egyedi kiviteleket igényelnek. A Hörmann acéltokok tökéletesen eleget tesznek e követelményeknek, sőt ezen túlmenően karbantartásmentesek és tartósan terhelhetők. Felhasználási területek: szobaajtók és hotelszobák átjárói erősen frekventált terek Befoglalótok-profil 2-részes, mindkét oldalt lekerekítve, és egyszeres falccal as profil (falcolt), as profil (falcolatlan) 2-részes, utólagos beépítéshez 10, 15 vagy 20 mm-es rádiusszal széria derékszögű tokként is kapható 7

8 Kórház Érzéketlen az ütközésekkel szemben és könnyű tisztítani Az acél ajtókeret a helyes megoldás a kórházak sokrétű és igényes feladataihoz. A Hörmann acél- és nemesacél tokok megfelelnek a gazdaságosság, a tisztaság és a higiénia magas követelményeinek a rideg kórházi hétköznapokban. Felhasználási területek: szobaajtók, nedvestéri ajtók röntgenszobák (sugárvédelem ólombetéttel) műtőajtók Befoglalótok-profil 1-részes, ferde és kerekített kávájú nyílásokhoz ös profil (falcolt), ös profil (falcolatlan) A ferde kávájú nyílások megkönnyítik a kórházi ágyak és kerekes székek betolását az ajtónyílásba Rögzítés normál vagy beütő tiplivel, vagy tiplis rögzítés a tokkáván keresztül 8

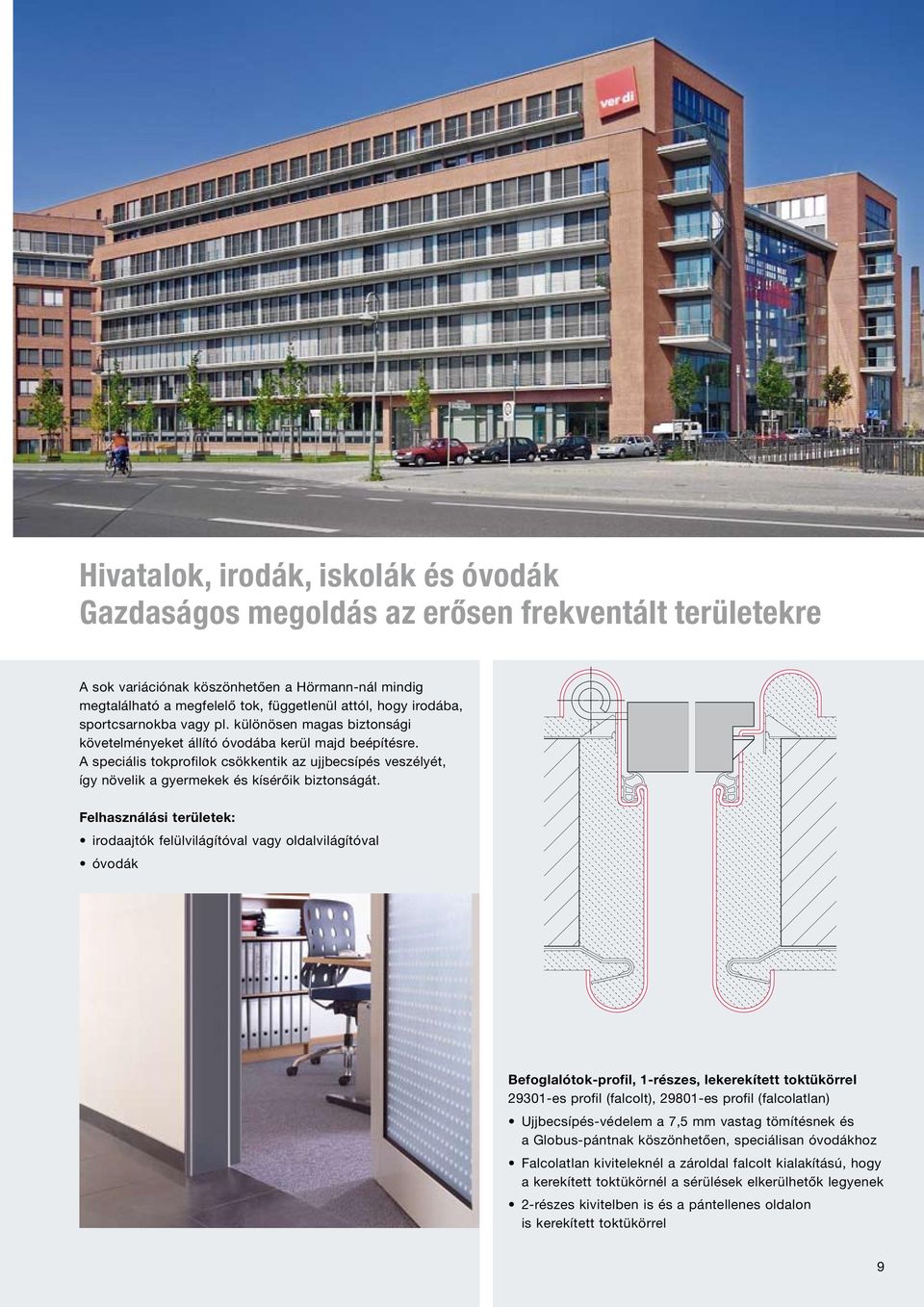

9 Hivatalok, irodák, iskolák és óvodák Gazdaságos megoldás az erősen frekventált területekre A sok variációnak köszönhetően a Hörmann-nál mindig megtalálható a megfelelő tok, függetlenül attól, hogy irodába, sportcsarnokba vagy pl. különösen magas biztonsági követelményeket állító óvodába kerül majd beépítésre. A speciális tokprofilok csökkentik az ujjbecsípés veszélyét, így növelik a gyermekek és kísérőik biztonságát. Felhasználási területek: irodaajtók felülvilágítóval vagy oldalvilágítóval óvodák Befoglalótok-profil, 1-részes, lekerekített toktükörrel es profil (falcolt), es profil (falcolatlan) Ujjbecsípés-védelem a 7,5 mm vastag tömítésnek és a Globus-pántnak köszönhetően, speciálisan óvodákhoz Falcolatlan kiviteleknél a zároldal falcolt kialakítású, hogy a kerekített toktükörnél a sérülések elkerülhetők legyenek 2-részes kivitelben is és a pántellenes oldalon is kerekített toktükörrel 9

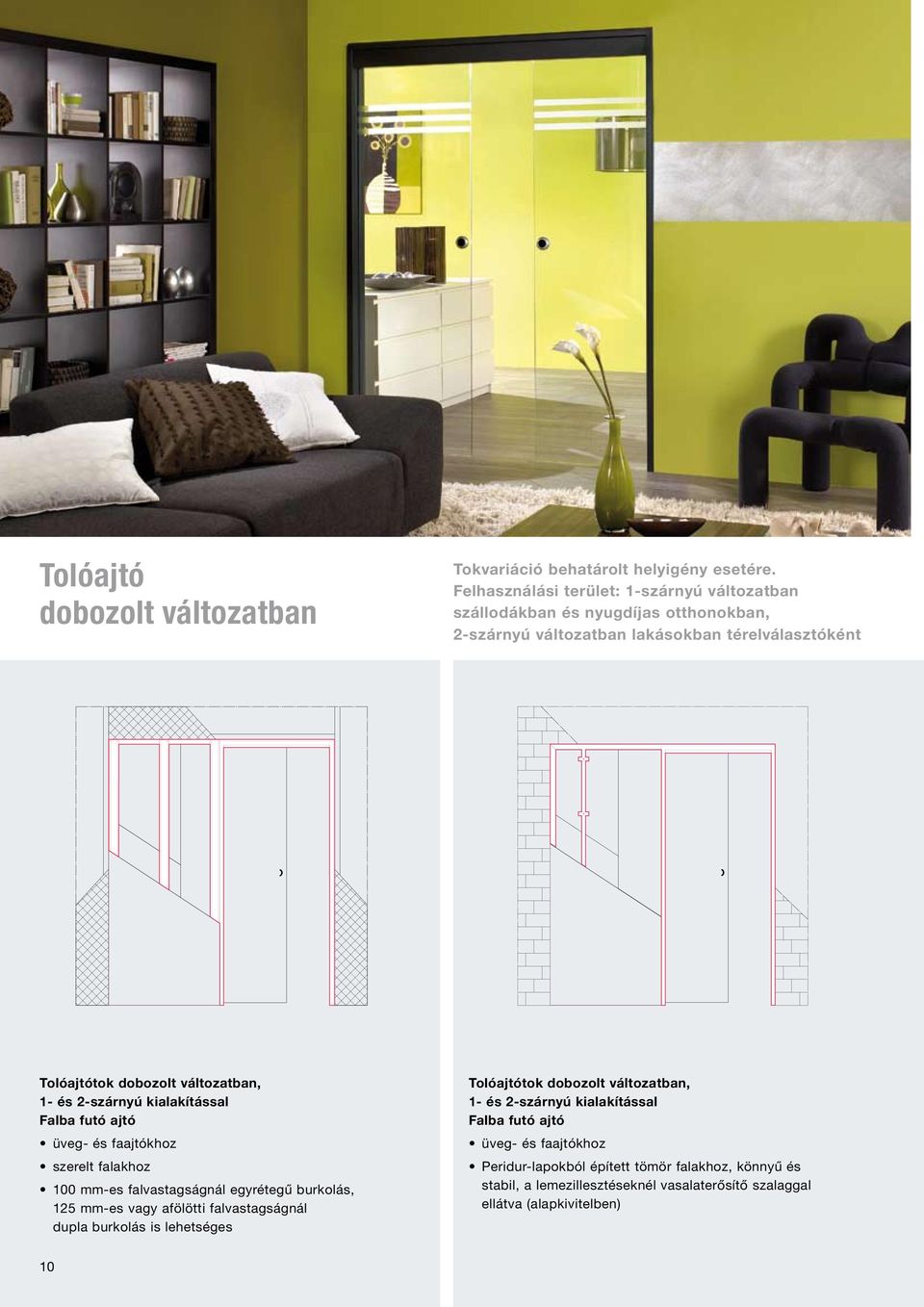

10 Tolóajtó dobozolt változatban Tokvariáció behatárolt helyigény esetére. Felhasználási terület: 1-szárnyú változatban szállodákban és nyugdíjas otthonokban, 2-szárnyú változatban lakásokban térelválasztóként Tolóajtótok dobozolt változatban, 1- és 2-szárnyú kialakítással Falba futó ajtó üveg- és faajtókhoz szerelt falakhoz 100 mm-es falvastagságnál egyrétegű burkolás, 125 mm-es vagy afölötti falvastagságnál dupla burkolás is lehetséges Tolóajtótok dobozolt változatban, 1- és 2-szárnyú kialakítással Falba futó ajtó üveg- és faajtókhoz Peridur-lapokból épített tömör falakhoz, könnyű és stabil, a lemezillesztéseknél vasalaterősítő szalaggal ellátva (alapkivitelben) 10

11 Tokkivitelek Egyedi tervezésű tokok itt egy kiragadott kép látható a sok lehetőség közül. Befoglalótok-profil 2-részes egyedi profil változó lekerekítéssel (max. 35 mm) árnyékhorony falcolatlan ajtókhoz Befoglalótok-profil 1-részes, toktükör nélküli egyedi profil falsíkkal együttfutó, a fallal együtt építendő falcolatlan ajtókhoz 11

12 Tokkivitelek Duplafalcos profil 2-részes es profil (falcolt), es profil (falcolatlan) megnövelt léghanggátlás speciális felhasználási terület: orvosi praxisok 1-részes kivitelben is kapható Sportcsarnoktok 1-részes es profil (falcolt), es profil (falcolatlan) a csarnokoldallal síkban együttfutó burkolószélesség, a sérülésveszély csökkentésére ajtónyílás a tokkáván belül falazott falakhoz 12

13 Széles programunk falcolt és falcolatlan ajtólapokhoz, valamint tolóajtókhoz kínál Önnek lehetőségeket. Befoglalótok-profil 2-részes, burkolattal a nyílásban előkészítve burkolat fogadására pl. az ajtólaphoz és/vagy az aljzathoz illeszkedő gránit- vagy faburkolathoz Nyújtottfugás tok 2-részes, hozzáépítések átjáróihoz as profil (falcolt), as profil (falcolatlan) hozzáépítések átjáróihoz 13

14 Tűz- és füstgátló ajtók Hanggátló ajtók Biztonsági ajtók Többcélú ajtók Széles program az épület összes helyiségéhez Széles, változatos termékprogram Minden követelmény kielégítésére a hőszigetelés, Teljes felületen a betéthez ragasztva Praktikus megoldás ipari- és közösségi épületek tervezéséhez: egyetlen partner mindenhez Belső ablakok A Hörmann áttekintő üvegezéseket ablakként vagy üvegfalként alkalmazzák a több fény és a jobb átláthatóság érdekében. Teljesen egyedi megoldások valósíthatók meg osztók beépítésével, negatív sarkokkal és srég oldalakkal. Teljes felületen üvegezett tűz- és füstgátló-elemek A Hörmann a teljes felületen üvegezett T30- és T90-es tűzgátlású keretszerkezetes elemek széles választékát kínálja. Ön három különböző kivitel közül választhat: S-Line acél, N-Line acél és alumínium, mindegyik azonos megjelenésű és maximum 4,5 m elemmagasságú. További információt az alábbi prospektusokban talál. Acélajtó nagyfokú, max. 53 db-es hanggátlással ÚJ: Dark Oak (sötét tölgy) fadekor Világújdonság: T30 automata tolóajtó füstgátlással Beltéri ablakok széles választéka Tűzgátlás tökéletes megjelenéssel, nemesacél változatban is Multifunkciós acélajtók Beltéri ajtók Tűz- és füstgátló nyílászárók Belső ablakok Belső ablakok Minden követelmény kielégítésére a hőszigetelés, a hanggátlás és a sugárvédelem területén, valamint tűzgátló üvegezésként a hanggátlás és a sugárvédelem területén, valamint tűzgátló üvegezésként Tűz- és füstgátló acélajtók 14

15 Többfunkciós acélajtók A Hörmann acélajtó több, mint puszta funkciós ajtó. Ezek általában azonos megjelenésükkel tűnnek ki. Az építészek és építtetők számára egyaránt előny, hogy az ugyanarra az épületszintre telepített különböző funkciójú ajtók, tökéletesen illenek egymáshoz. A többfunkciós ajtók mellett a Hörmann egy külön programjában beltéri ajtókat is kínál. A speciálisan, a kemény hétköznapokra fejlesztett ajtók az iparban, kereskedelemben és hatósági intézményekben is használhatók, különösen erősek, alaktartók és rendkívül strapabírók. Mindehhez meggyőző szín- és kialakítási variációk társulnak. A higiéniai terek speciális követelményeket támasztanak a Hörmann ezekhez speciális megoldásokat kínál a nemesacél tűzgátló ajtóktól és búvóajtóktól a nemesacél többcélú ajtókig, azonos megjelenésű egy- és kétszárnyú változatban és megfelelő felszereltség esetén akár füst-, hang- és betörésgátló kivitelben is. Síkban záródó acél tűzgátló nyílászárók Ezen acél tűzgátló nyílászárók szembetűnő ismertetőjele a síkban záródás, az elegáns megjelenés, ami 100%-ig azonos a T30, T90 és a füstgátló kivitelnél. Külön kérésre egyedi üvegezés, rejtett ajtócsukó, DIN szerinti pánikfunkció, ellenőrző kontaktus és elektromos ajtónyitó (zárellendarab) is rendelhető. 15

16 Hörmann: Minőség kompromisszumok nélkül Hörmann KG Amshausen Hörmann KG Antriebstechnik Hörmann KG Brandis Hörmann KG Brockhagen Hörmann KG Dissen Hörmann KG Eckelhausen Hörmann KG Freisen Hörmann KG Ichtershausen Hörmann KG Werne Hörmann Genk NV, Belgium Hörmann Alkmaar B.V., Hollandia Hörmann Legnica Sp. z o.o., Lengyelorzág Hörmann Beijing, Kína Hörmann Tianjin, Kína Hörmann LLC, Montgomery IL, USA Hörmann Flexon, Leetsdale PA, USA A nemzetközi piacon egyedülállóan a Hörmann cég az, amely a fontosabb nyílászárók teljes palettáját kínálja. A termékeket szakosodott gyáregységekben, a legújabb műszaki megoldásokat alkalmazva gyártják. A sűrű európai értékesítési- és szervizhálózatnak, továbbá az amerikai és kínai képviseletnek köszönhetően mindenütt az Önök megbízható, nemzetközi partnerei vagyunk a nyílászárók piacán. Jelszavunk: Minőség kompromisszumok nélkül. GARÁZSKAPUK MOZGATÓK IPARI KAPUK RAKODÁSTECHNIKA AJTÓK TOKOK havi kiadás / nyomtatás dátuma / HF HU / P
