1 Beltéri acél ajtók Acél ajtótokok Biztonsági acél ajtók ûzgátló ajtók Beltéri ajtók az otthonába és az irodába Masszív és biztonságos Biztonsági acélajtó, a nyugalom záloga! ûzgátló ajtók, az igazán meleg helyzetekre Az Ön partnere: Hõszigetelt acél ajtók Novoferm Hungária Kft Budapest, Házgyári u. 1. el.: (36-1) , Fax.: (36-1) Postacím: Novoferm Hungária Kft, H-1507 Budapest, Pf novoferm@rolla.hu Hõszigetelt acélajtók és Ön nem didereg többé!

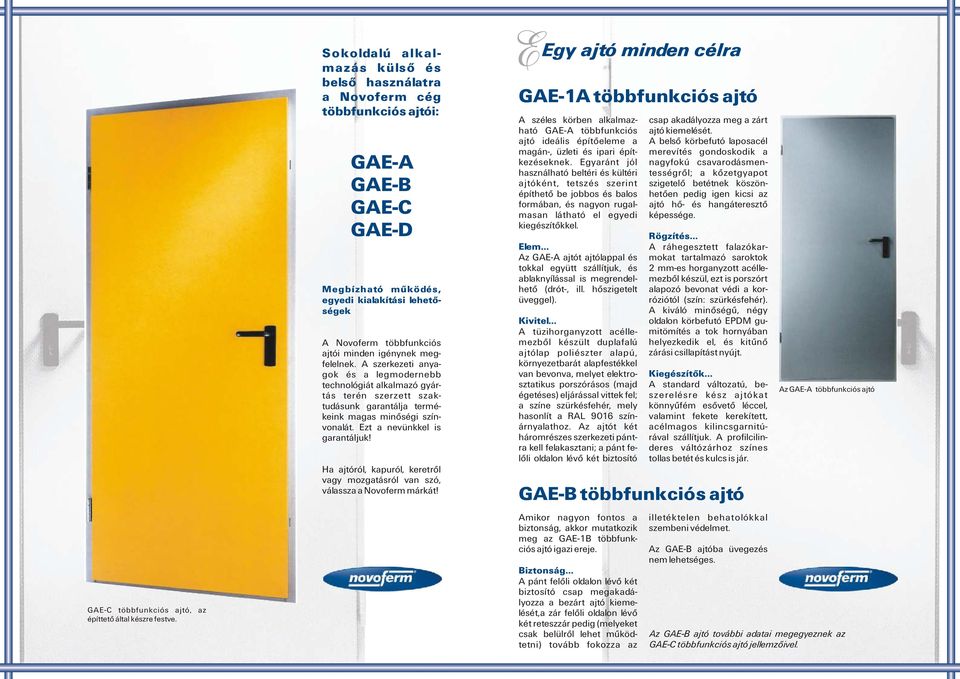

2 GAE-C többfunkciós ajtó, az építtetõ által készre festve. Sokoldalú alkalmazás külsõ és belsõ használatra a Novoferm cég többfunkciós ajtói: GAE-A GAE-B GAE-C Megbízható mûködés, egyedi kialakítási lehetõségek A Novoferm többfunkciós ajtói minden igénynek megfelelnek. A szerkezeti anyagok és a legmodernebb technológiát alkalmazó gyártás terén szerzett szaktudásunk garantálja termékeink magas minõségi színvonalát. Ezt a nevünkkel is garantáljuk! Ha ajtóról, kapuról, keretrõl vagy mozgatásról van szó, válassza a Novoferm márkát! E Egy ajtó minden célra GAE-1A többfunkciós ajtó A széles körben alkalmaz- csap akadályozza meg a zárt ható GAE-A többfunkciós ajtó kiemelését. ajtó ideális építõeleme a A belsõ laposacél magán-, üzleti és ipari épít- merevítés gondoskodik a kezéseknek. Egyaránt jól nagyfokú csavarodásmenhasználható beltéri és kültéri tességrõl; a kõzetgyapot ajtóként, tetszés szerint szigetelõ betétnek köszönépíthetõ be jobbos és balos hetõen pedig igen kicsi az formában, és nagyon rugal- ajtó hõ- és hangáteresztõ masan látható el egyedi képessége. kiegészítõkkel. Rögzítés... Elem... A ráhegesztett falazókar- Az GAE-A ajtót ajtólappal és mokat tartalmazó saroktok tokkal együtt szállítjuk, és 2 mm-es horganyzott acélleablaknyílással is megrendel- mezbõl készül, ezt is porszórt hetõ (drót-, ill. hõszigetelt alapozó bevonat védi a korüveggel). róziótól (szín: szürkésfehér). A kiváló minõségû, négy Kivitel... oldalon EPDM gumitömítés a tok hornyában A tüzihorganyzott acéllehelyezkedik el, és kitûnõ mezbõl készült duplafalú ajtólap poliészter alapú, zárási csillapítást nyújt. környezetbarát alapfestékkel van bevonva, melyet elektrosztatikus porszórásos (majd A standard változatú, be- Kiegészítõk... égetéses) eljárással vittek fel; szerelésre kész ajtókat a színe szürkésfehér, mely könnyûfém esõvetõ léccel, hasonlít a RAL 9016 szín- valamint fekete kerekített, árnyalathoz. Az ajtót két acélmagos kilincsgarnitúháromrészes szerkezeti pánt- rával szállítjuk. A profilcilinra kell felakasztani; a pánt fe- deres váltózárhoz színes lõli oldalon lévõ két biztosító tollas betét és kulcs is jár. GAE-B többfunkciós ajtó Amikor nagyon fontos a illetéktelen behatolókkal biztonság, akkor mutatkozik szembeni védelmet. meg az GAE-1B többfunkciós ajtó igazi ereje. Biztonság... A pánt felõli oldalon lévõ két biztosító csap megakadályozza a bezárt ajtó kiemelését,a zár felõli oldalon lévõ két reteszzár pedig (melyeket csak belülrõl lehet mûködtetni) tovább fokozza az Az GAE-B ajtóba üvegezés nem lehetséges. Az GAE-A többfunkciós ajtó Az GAE-B ajtó további adatai megegyeznek az GAE-C többfunkciós ajtó jellemzõivel.

3 A A legegyszerûbb megoldás a standard termékek között GAE-C többfunkciós ajtó Kivitel... A széria méretekben rendelkerekített pánt van becsavarozva. Ugyancsak alaptartozék a hetõ GAE-1C többfunkciós fekete kilincs- ajtó kedvezõ árú alternatívát garnitúra és a profilcilinder kínál a standard termékek helyszíni beszerelésére elõ- között. A három oldalon falváltózárfoglalat. készített, profilcilinderes colt, 40 mm vastag, tûzihorganyzott acéllemezbõl készült ajtólap falcolása 14 mm Rögzítés... vastag. Az ajtólap ezenkívül A 2 mm vastag, balos/jobkörnyezetbarát porszórt ala- bos irányban egyaránt haszpozóbevonattal is el van látva nálható saroktok felületét szürkésfehér színben (hason- tûzihorganyozással kezeltük, ló a RAL 9016 színárnya- majd elektrosztatikus porlathoz), valamint hõszigetelõ szórással vittük fel rá az alap- 2 betéttel (U = 1,8 W/m K), a festéket. A kereten négy zajcsillapítása pedig RWp = V 8610 ajtópánttáska és 25 db. Az ajtólapba két három oldalon háromrészes V 8026 ajtó- tömítés található. többfunkciós ajtó Erõs igénybevétel... Erõs igénybevétel esetére ajánljuk. Az 1,0 mm-es acéllemezbõl készült, stabil felépítésû GAE-1D többfunk- ciós ajtó kiválóan alkalmaz- ható belsõ és külsõ beépítésre, magán-, üzleti és ipari területen egyaránt. A max mm-es szélességû és max mm-es magasságú különleges méreteknek, valamint a számos kiegészítõnek köszönhetõen ügyfeleink bármilyen speciális esethez megtalálhatják az ideális megoldást. A duplafalú, három oldalon vastagfalcos ajtólap mely tûzihorganyzott és alapozó festékkel bevont acélle- mezbõl készült (RAL 9016 színárnyalathoz hasonló színben) 50 mm vastag, és kõzetgyapot szigetelõ beté- tet tartalmaz (hõszigetelés a DIN szabvány szerint: 2 U = 0,9 W/m K). Az ajtólapot két (2500 mm magasság fölött három) háromdimenzióban állítható pántra kell felakasztani (a golyóscsapágyas gyûrûvel együtt), és a pánt felõli oldalon biztosító csappal van ellátva. Az GAE-1D több- funkciós ajtóhoz standard tartozék a kerekített fekete és a profilcilinder helyszíni beszerelésére elõkészített, profilci- linderes váltózár-foglalat. A 2,0 mm vastag, tûzihorganyzott és sarok- tokon három oldalon körbe- futó gumitömítés található. Ez a tok hornyában helyez- kedik el, és hatásos zajcsil- lapítást, valamint rendkívül kényelmes zárást nyújt. Az GAE-1D többfunkciós ajtó ellentokkal vagy válaszfal tokkal is megrendelhetõ. Az ajtó belsõ mereví-téssel van ellátva az ajtócsukó miatt. GAE-C többfunkciós ajtó többfunkciós ajtó A A Novoferm cég legnagyobb ajtója többfunkciós ajtó Gigászi... A 3000x3000 mm-es maximális méretével a kétszárnyú többfunkciós ajtó különösen nagy falnyílásokhoz is jól használható. Az kétszárnyú ajtó mûszaki kialakítása, felszerelése és egyedi kialakítási lehetõségei megegyeznek a egyszárnyú ajtóéval; a rejtett zárretesz garantálja az állószárny stabil rögzítését. A felsõ ajtócsukó számára szolgáló megerõsítés az ajtó belsejében található (csak a lengõ szárnyban). A Novoferm cég többfunkciós ajtói kiválóan illeszthetõk az adott alkalmazási területhez. Változatos formák többfunkciós ajtó, az építtetõ által készre festve. A tûzihorganyzott és felület ideális alapot kínál a tetszõleges egyedi festések számára. többfunkciós ajtó

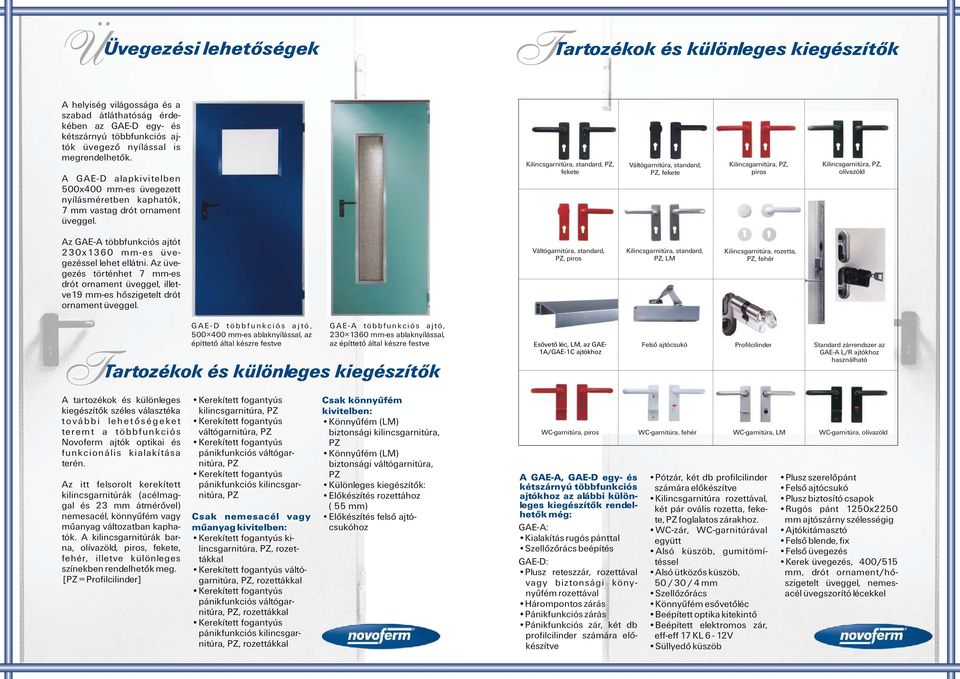

4 Ü Üvegezési lehetõségek artozékok és különleges kiegészítõk A helyiség világossága és a szabad átláthatóság érdekében az egy- és kétszárnyú többfunkciós ajtók üvegezõ nyílással is megrendelhetõk. A alapkivitelben 500x400 mm-es üvegezett nyílásméretben kaphatók, 7 mm vastag drót ornament üveggel. Kilincsgarnitúra, standard,, fekete Váltógarnitúra, standard,, fekete Kilincsgarnitúra,, piros Kilincsgarnitúra,, olívazöld Az GAE-A többfunkciós ajtót 230x1360 mm-es üvegezéssel lehet ellátni. Az üvegezés történhet 7 mm-es drót ornament üveggel, illetve19 mm-es hõszigetelt drót ornament üveggel. Váltógarnitúra, standard,, piros Kilincsgarnitúra, standard,, LM Kilincsgarnitúra, rozetta,, fehér többfunkciós ajtó, mm-es ablaknyílással, az építtetõ által készre festve GAE-A többfunkciós ajtó, mm-es ablaknyílással, az építtetõ által készre festve artozékok és különleges kiegészítõk Esõvetõ léc, LM, az GAE- 1A/GAE-1C ajtókhoz Felsõ ajtócsukó Profilcilinder Standard zárrendszer az GAE-A L/R ajtókhoz használható A tartozékok és különleges kiegészítõk széles választéka további lehetõségeket teremt a többfunkciós Novoferm ajtók optikai és funkcionális kialakítása terén. Az itt felsorolt kerekített kilincsgarnitúrák (acélmaggal és 23 mm átmérõvel) nemesacél, könnyûfém vagy mûanyag változatban kaphatók. A kilincsgarnitúrák barna, olívazöld, piros, fekete, fehér, illetve különleges színekben rendelhetõk meg. [ = Profilcilinder], váltógarnitúra, pánikfunkciós váltógarnitúra, pánikfunkciós, Csak nemesacél vagy mûanyag kivitelben:,, rozettákkal váltógarnitúra,, rozettákkal pánikfunkciós váltógarnitúra,, rozettákkal pánikfunkciós,, rozettákkal Csak könnyûfém kivitelben: Könnyûfém (LM) biztonsági, Könnyûfém (LM) biztonsági váltógarnitúra, Különleges kiegészítõk: Elõkészítés rozettához ( 55 mm) Elõkészítés felsõ ajtócsukóhoz WC-garnitúra, piros WC-garnitúra, fehér WC-garnitúra, LM WC-garnitúra, olívazöld A GAE-A, egy- és kétszárnyú többfunkciós ajtókhoz az alábbi különleges kiegészítõk rendelhetõk még: GAE-A: Kialakítás rugós pánttal Szellõzõrács beépítés : Plusz reteszzár, rozettával vagy biztonsági könynyûfém rozettával Hárompontos zárás Pánikfunkciós zárás Pánikfunkciós zár, két db profilcilinder számára elõkészítve Pótzár, két db profilcilinder számára elõkészítve Kilincsgarnitúra rozettával, két pár ovális rozetta, fekete, foglalatos zárakhoz. WC-zár, WC-garnitúrával együtt Alsó küszöb, gumitömítéssel Alsó ütközõs küszöb, 50 / 30 / 4 mm Szellõzõrács Könnyûfém esõvetõléc Beépített optika kitekintõ Beépített elektromos zár, eff-eff 17 KL 6-12V Süllyedõ küszöb Plusz szerelõpánt Felsõ ajtócsukó Plusz biztosító csapok Rugós pánt 1250x2250 mm ajtószárny szélességig Ajtókitámasztó Felsõ blende, fix Felsõ üvegezés Kerek üvegezés, 400/515 mm, drót ornament/hõszigetelt üveggel, nemesacél üvegszorító lécekkel

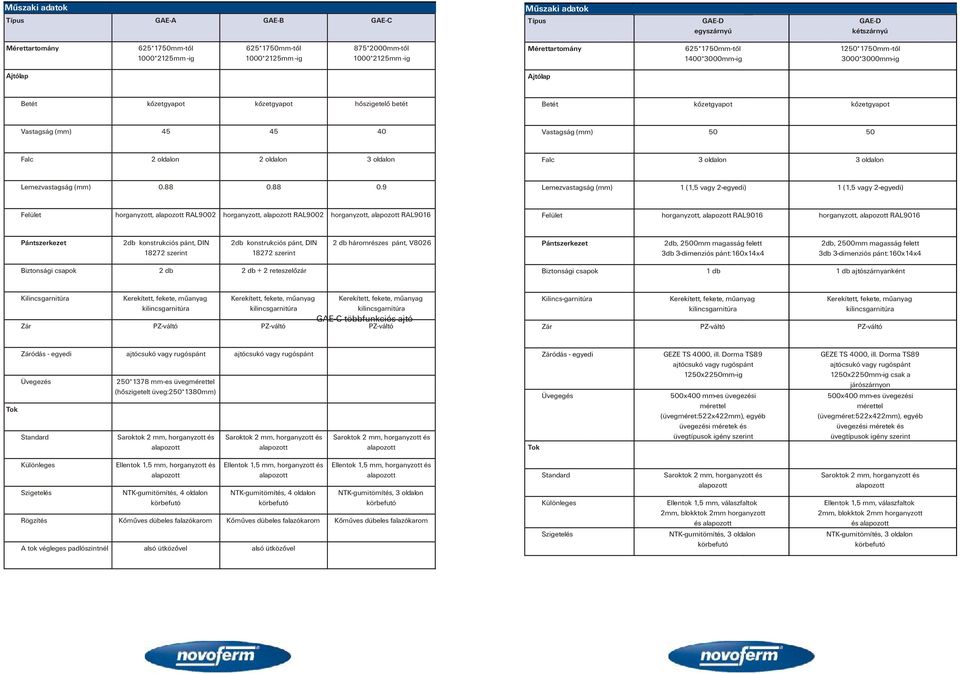

5 Mûszaki adatok ípus GAE-A GAE-B GAE-C Mûszaki adatok ípus egyszárnyú kétszárnyú Mérettartomány 625*1750mm-tõl 1000*2125mm -ig 625*1750mm-tõl 1000*2125mm -ig 875*2000mm-tõl 1000*2125mm -ig Mérettartomány 625*1750mm-tõl 1400*3000mm-ig 1250*1750mm-tõl 3000*3000mm-ig Ajtólap Ajtólap Betét kõzetgyapot kõzetgyapot hõszigetelõ betét Betét kõzetgyapot kõzetgyapot Vastagság (mm) Vastagság (mm) Falc 2 oldalon 2 oldalon 3 oldalon Falc 3 oldalon 3 oldalon Lemezvastagság (mm) Lemezvastagság (mm) 1 (1,5 vagy 2-egyedi) 1 (1,5 vagy 2-egyedi) Felület horganyzott, RAL9002 horganyzott, RAL9002 horganyzott, RAL9016 Felület horganyzott, RAL9016 horganyzott, RAL9016 Pántszerkezet 2db konstrukciós pánt, DIN szerint 2db konstrukciós pánt, DIN szerint 2 db háromrészes pánt, V8026 Pántszerkezet 2db, 2500mm magasság felett 3db 3-dimenziós pánt:160x14x4 2db, 2500mm magasság felett 3db 3-dimenziós pánt:160x14x4 Biztonsági csapok 2 db 2 db + 2 reteszelõzár Biztonsági csapok 1 db 1 db ajtószárnyanként Kilincsgarnitúra GAE-C többfunkciós ajtó Zár -váltó -váltó -váltó Kilincs-garnitúra Zár többfunkciós ajtó -váltó -váltó ok Záródás - egyedi ajtócsukó vagy rugóspánt ajtócsukó vagy rugóspánt Üvegezés Standard 250*1378 mm-es üvegmérettel (hõszigetelt üveg:250*1380mm) ok Záródás - egyedi Üvegegés GEZE S 4000, ill. Dorma S89 ajtócsukó vagy rugóspánt 1250x2250mm-ig 500x400 mm-es üvegezési mérettel (üvegméret:522x422mm), egyéb üvegezési méretek és üvegtípusok igény szerint GEZE S 4000, ill. Dorma S89 ajtócsukó vagy rugóspánt 1250x2250mm-ig csak a járószárnyon 500x400 mm-es üvegezési mérettel (üvegméret:522x422mm), egyéb üvegezési méretek és üvegtípusok igény szerint Különleges Szigetelés Ellentok 1,5 mm, horganyzott és NK-gumitömítés, 4 oldalon Ellentok 1,5 mm, horganyzott és NK-gumitömítés, 4 oldalon Ellentok 1,5 mm, horganyzott és NK-gumitömítés, 3 oldalon Rögzítés Kõmûves dübeles falazókarom Kõmûves dübeles falazókarom Kõmûves dübeles falazókarom A tok végleges padlószintnél alsó ütközõvel alsó ütközõvel Standard Különleges Szigetelés Ellentok 1,5 mm, válaszfaltok 2mm, blokktok 2mm horganyzott és NK-gumitömítés, 3 oldalon Ellentok 1,5 mm, válaszfaltok 2mm, blokktok 2mm horganyzott és NK-gumitömítés, 3 oldalon

6 Mûszaki jellemzõk, metszetek GAE-A Sokoldalú alkalmazás külsõ és GAE-B belsõ használatra a Novoferm cég többfunkciós ajtói: Mûszaki jellemzõk, metszetek GAE-A GAE-B GAE-C GAE-C Megbízható mûködés, egyedi kialakítási lehetõségek A Novoferm többfunkciós ajtói minden igénynek megfelelnek. A szerkezeti anyagok és a legmodernebb technológiát alkalmazó gyártás terén szerzett szaktudásunk garantálja termékeink magas minõségi színvonalát. Ezt a nevünkkel is garantáljuk! okprofilok okprofilok Ha ajtóról, kapuról, keretrõl vagy mozgatásról van szó, válassza a Novoferm márkát! Saroktok GAE-C Saroktok GAE-A, GAE-B Sarok-/ellentok GAE-A, GAE-B GAE-C többfunkciós ajtó, az építtetõ által készre festve.
