Kiegészítő felszerelések biztonsági és tűzgátló nyílászárókhoz Üvegezések / felső elemek 182 Kiegészítők 188

Átírás

1 ajtók Tartalomjegyzék Temrékleírás A változások jogát fenntartjuk! Oldal 1-szárnyú biztonsági termékleírása szárnyú biztonsági termékleírása 140 Műszaki rajzok 142 Betörésgátló 1-szárnyú biztonsági DIN V ENV 1627 VdS Oldal KSI 40-1 Vastagfalcos WK E 45-1 Vékonyfalcos WK 2 N 148 E 55-1 Vastagfalcos WK 2 N 150 E 55-1 Vastagfalcos WK 3 A 152 E 55-1 Vastagfalcos WK 4 B szárnyú biztonsági DIN V ENV 1627 VdS Oldal E 45-2 Vékonyfalcos WK 2 N 156 E 55-2 Vastagfalcos WK 3 A 157 Beltéri acél ajtólapok tűzgátló funkcióval Tűz- és betörésgátló 1-szárnyú biztonsági T30-as DIN V ENV 1627 VdS Oldal T30 HH30-C1 Vékonyfalcos WK 2 N 159 T30 HH30-C1 Vastagfalcos WK 2 N 160 T30 HH30-C1 Vastagfalcos WK 3 A 162 T30 HH30-C1 Vastagfalcos WK 4 B szárnyú biztonsági T30-as DIN V ENV 1627 VdS Oldal T30 HH30-C2 Vékonyfalcos WK 2 N 166 T30 HH30-C2 Vastagfalcos WK 2 N 168 T30 HH30-C2 Vékonyfalcos WK T30 HH30-C2 Vastagfalcos WK tűzgátló funkcióval Tűz- és betörésgátló 1-szárnyú biztonsági T60-as DIN V ENV 1627 VdS Oldal T60 HH60-D1 Vékonyfalcos WK 2 N 80 T60 HH60-D1 Vastagfalcos WK 2 N 80 2-szárnyú biztonsági T60-as DIN V ENV 1627 VdS Oldal T60 HH60-D2 Vékonyfalcos WK 2 82 tűzgátló funkcióval Tűz- és betörésgátló 1-szárnyú biztonsági T90-es DIN V ENV 1627 VdS Oldal T90 HH90-D1 Vékonyfalcos WK 2 N 172 T90 HH90-D1 Vastagfalcos WK 2 N 174 T90 HH90-D1 Vékonyfalcos WK T90 HH90-D1 Vastagfalcos WK T90 HH90-D1 Vékonyfalcos WK T90 HH90-D1 Vastagfalcos WK szárnyú biztonsági T90-es DIN V ENV 1627 VdS Oldal T90 H16-2 Vékonyfalcos WK Kiegészítő felszerelések biztonsági és tűzgátló nyílászárókhoz Üvegezések / felső elemek 182 Kiegészítők 188 Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, szerelt falhoz és nyílásba való beépítés Fontos Megjegyzések: Az összes Hörmann biztonsági ajtó rendelésekor meg kell adni a támadási oldalt. Ha a biztonsági ajtókat pánikvasalattal kell felszerelni, akkor okvetlenül biztosítani kell, hogy az ajtó alsó éle és az aljzat közötti légrésen ne lehessen drótot vagy hasonló tárgyat átvezetni. Ez történhet küszöb használatával vagy az aljzati rés csökkentésével (max. 5 mm). Az üvegezett és pántikvasalattal ellátott WK 2 és WK 3 osztályú biztonsági ajtóknál a zároldalon legalább 300 mm-es peremszélességet kell tartani B. sz. Kereskedői Árjegyzék (HU) 135

2 Beltéri acél ajtólapok 1-szárnyú biztonsági Termékleírás Típusok KSI 40-1 E 45-1 E55-1 Ellenállási osztály WK 2 WK 2 WK 2 WK 3 WK 4 VDS osztály N N A B A termék oldalszáma Beépíthető a következő falakba Téglafal Betonfal Gázbeton fal DIN 4165, 4. szilárdsági osztály Bevasalt gázbeton, DIN 4165, G 4.4 szilárds.oszt Standard kiegészítőfunkció Tűzgátlás Hőszigetelés U=(W/m 2 /K) 1,7 1,9 1,9 1,9 1,9 Kiegészítő funkció megfelelő felszereltség esetén Füstgátlás Hanggátlás (irányérték db-ben) Lapvastagság mm Lemezvastagság mm 0,8 1,0/1,5 1,0/1,5 1,0/1,5 1,5 Vékonyfalcos Vastagfalcos Kiemelésgátló biztonsági csapok száma (függ az ajtómagasságtól) Merevítés Acélmerevítés Merevítés laposacéllal Szigetelés Ásványgyapotlap Üvegezés, fis felső elem üveg- vagy panel- vagy szellőzőrács betéttel (egyedi kialkítás) Üvegezés az ajtólapban biztonsági üveggel Üvegezés az ajtólapban tűzgátló üveggel Szellőzőrács az ajtólapban Fix felsőelem biztonsági üvegbetéttel Fix felsőelem tűzgátló üvegbetéttel Fix felsőelem panelbetéttel Fix felsőelem tűzgátló panelbetéttel Tok Saroktok Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Saroktok kiegészítőtokkal A változások jogát fenntartjuk! Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Befoglalótok Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Blokktok, Vakolt téglafalhoz beépítés a nyílásba Nem vakolt tégla- és betonfalhoz Blokktok, Vakolt téglafalhoz beépítés falsíkok közé Nem vakolt tégla- és betonfalhoz Felújítási tok meglévő acéltokhoz Toktömítés 3-oldalon körbefutó tömítés Felület és tok horganyzott, alapozott (porszórt) törtfehér, RAL 9002 és tok horganyzott, alapozott (porszórt) fehér, RAL 9016 KSi-40 ajtóknál a befoglalótokot, a blokktokot és a felújítási tokot horganyzott, alapozott (merítéses eljárással ), világosszürke, RAL 7035 színben szállítjuk B. sz. Kereskedői Árjegyzék (HU)

3 1-szárnyú biztonsági Termékleírás Típusok KSI 40-1 E 45-1 E55-1 Ellenállási osztály WK 2 WK 2 WK 2 WK 3 WK 4 VDS osztály N N A B A termék oldalszáma Standard zár Több ponton záródó reteszelés, PZ-furattal, kiegészítő reteszekkel Bevésőzár váltóval, PZ-furattal, DIN 18250, 4. oszt. Több ponton záródó reteszelés bevésőzárral, váltóval, PZ-furattal és 2 kiegészítő csapzárral Több ponton záródó reteszelés bevésőzárral, váltóval, PZ-furattal és 3 kiegészítő csapzárral 1-szárnyú ajtóknál, ha BR méret > 1125 x 2250 mm több ponton záródó reteszelőrendszer bevésőzárral, váltóval, PZ-furattal, 3 kiegészítő csapzárral Standard biztonsági vasalat Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 1 osztályú, rövid címkével, kihúzásvédelemmel (KSI 40-1: alu biztonsági váltógarnitúra) Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 2 osztályú, hosszú címkével, kihúzásvédelemmel Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 3 osztályú, hosszú címkével, kihúzásvédelemmel Standard biztonsági hengerzárbetét Hengerzárbetét DIN P2 kétoldali felfúrásvédelemmel, 3 kulccsal, biztonsági kártyával Hengerzárbetét DIN P3 kétoldali felfúrásvédelemmel, 3 kulccsal, biztonsági kártyával Standard pántok- és csukószerkezet 2 horg. 3-részes WF-pánt biztonsági stifttel 2 db csapágyazott konstrukciós pánt 2 db csapágyazott konstrukciós pánt biztosított pántcsappal Méretek (mm) Névleges méret Szabad átjáróméret Szélesség (min. max.) Magasság (min. max.) BR szélesség BR magasság Tokkülméret = BR szélesség = BR magasság Ajtóelem fix tűzgátló felülvilágítóval vagy tűzgátló panelbetétes felső elemmel max. BR ajtóelemmagasság 3500 min. BR szélesség 625 max. BR szélesség 1250 min. BR magasság 250 max. BR magasság 1000 max. BR ajtószárnymagasság 2500 A változások jogát fenntartjuk! Beltéri acél ajtólapok B. sz. Kereskedői Árjegyzék (HU) 137

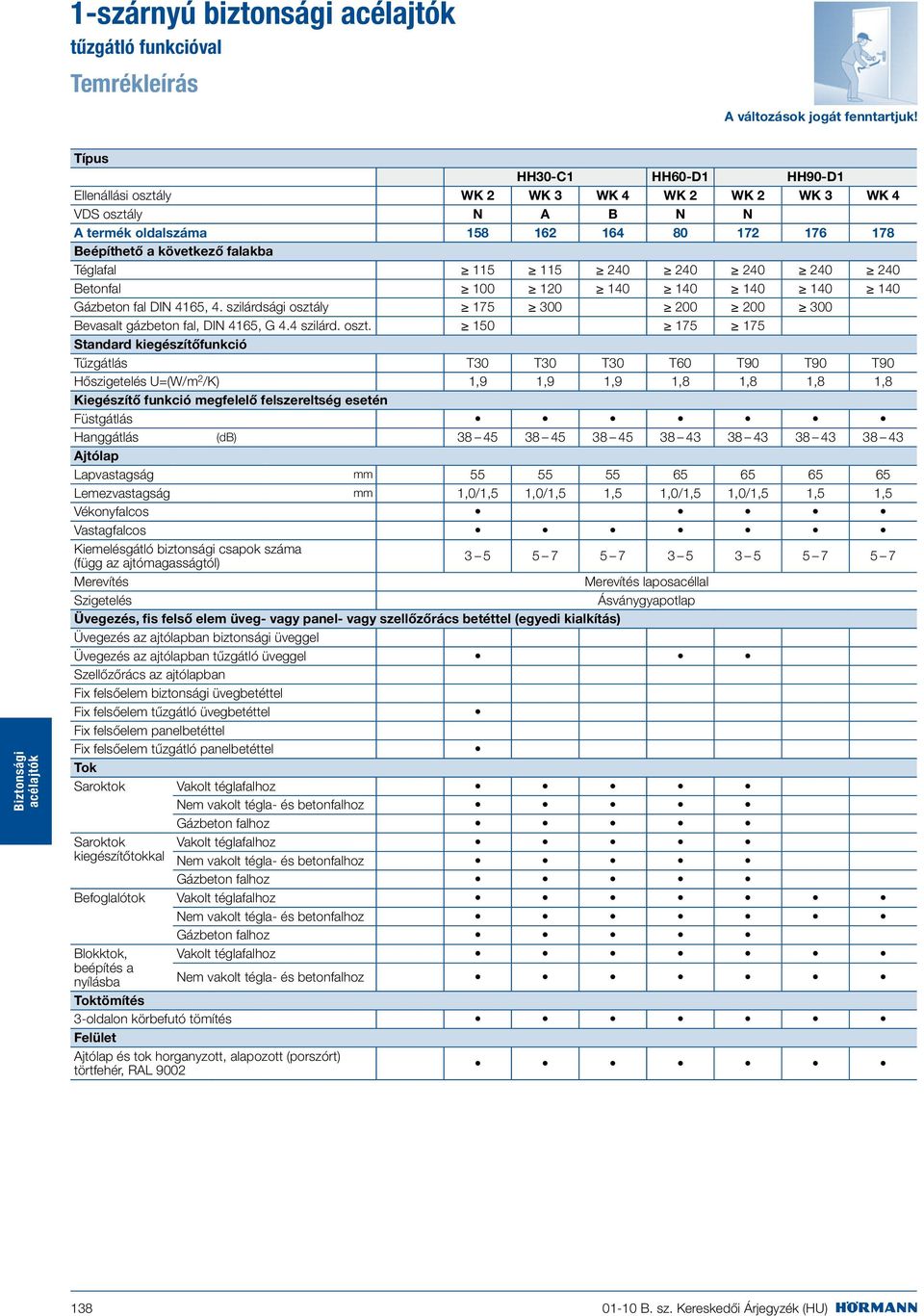

4 Beltéri acél ajtólapok 1-szárnyú biztonsági tűzgátló funkcióval Temrékleírás Típus HH30-C1 HH60-D1 HH90-D1 Ellenállási osztály WK 2 WK 3 WK 4 WK 2 WK 2 WK 3 WK 4 VDS osztály N A B N N A termék oldalszáma Beépíthető a következő falakba Téglafal Betonfal Gázbeton fal DIN 4165, 4. szilárdsági osztály Bevasalt gázbeton fal, DIN 4165, G 4.4 szilárd. oszt Standard kiegészítőfunkció Tűzgátlás T30 T30 T30 T60 T90 T90 T90 Hőszigetelés U=(W/m 2 /K) 1,9 1,9 1,9 1,8 1,8 1,8 1,8 Kiegészítő funkció megfelelő felszereltség esetén Füstgátlás Hanggátlás (db) Lapvastagság mm Lemezvastagság mm 1,0/1,5 1,0/1,5 1,5 1,0/1,5 1,0/1,5 1,5 1,5 Vékonyfalcos Vastagfalcos Kiemelésgátló biztonsági csapok száma (függ az ajtómagasságtól) Merevítés Merevítés laposacéllal Szigetelés Ásványgyapotlap Üvegezés, fis felső elem üveg- vagy panel- vagy szellőzőrács betéttel (egyedi kialkítás) Üvegezés az ajtólapban biztonsági üveggel Üvegezés az ajtólapban tűzgátló üveggel Szellőzőrács az ajtólapban Fix felsőelem biztonsági üvegbetéttel Fix felsőelem tűzgátló üvegbetéttel Fix felsőelem panelbetéttel Fix felsőelem tűzgátló panelbetéttel Tok Saroktok Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Saroktok kiegészítőtokkal Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz A változások jogát fenntartjuk! Befoglalótok Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Blokktok, Vakolt téglafalhoz beépítés a nyílásba Nem vakolt tégla- és betonfalhoz Toktömítés 3-oldalon körbefutó tömítés Felület és tok horganyzott, alapozott (porszórt) törtfehér, RAL B. sz. Kereskedői Árjegyzék (HU)

5 1-szárnyú biztonsági tűzgátló funkcióval Temrékleírás Típus HH30-C1 HH60-D1 HH90-D1 Ellenállási osztály WK 2 WK 3 WK 4 WK 2 WK 2 WK 3 WK 4 VDS osztály N A B N N A termék oldalszáma Standard zár Bevésőzár váltóval, PZ-furattal, DIN 18250, 4. oszt. Több ponton záródó reteszelés bevésőzárral, váltóval, PZ-furattal és 2 kiegészítő csapzárral Több ponton záródó reteszelés bevésőzárral, váltóval, PZ-furattal és 3 kiegészítő csapzárral 1-szárnyú ajtóknál, ha BR méret > 1125 x 2250 mm több ponton záródó reteszelőrendszer bevésőzárral, váltóval, PZ-furattal, 3 kiegészítő csapzárral Standard biztonsági vasalat Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 1 osztályú, rövid címkével, kihúzásvédelemmel Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 2 osztályú, hosszú címkével, kihúzásvédelemmel Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 3 osztályú, hosszú címkével, kihúzásvédelemmel Standard biztonsági hengerzárbetét Hengerzárbetét DIN P2 kétoldali felfúrásvédelemmel, 3 kulccsal, biztonsági kártyával Hengerzárbetét DIN P3 kétoldali felfúrásvédelemmel, 3 kulccsal, biztonsági kártyával Standard pántok- és csukószerkezet 1 db csapágyazott rugós pánt 1 db csapágyazott konstrukciós pánt 2 db csapágyazott mit konstrukciós pánt, 1 db TS 4000 felső ajótócsukó 2 db csapágyazott rugós pánt biztosított pántcsappal, 1 db TS 4000 felső ajtócsukó Méretek (mm) Névleges méret Szabad átjáróméret Szélesség (min. max.) Magasság (min. max.) BR szélesség - 82 BR magasság - 42 Tokkülméret = BR szélesség + 64 = BR magasság + 31 Ajtóelem fix tűzgátló felülvilágítóval vagy tűzgátló panelbetétes felső elemmel max. BR ajtóelemmagasság 3500 min. BR szélesség 625 max. BR szélesség 1250 min. BR magasság 250 max. BR magasság 1000 max. BR ajtószárnymagasság 2500 A változások jogát fenntartjuk! Beltéri acél ajtólapok B. sz. Kereskedői Árjegyzék (HU) 139

6 Beltéri acél ajtólapok 2-szárnyú biztonsági Temrékleírás Típus E 45-2 E 55-2 HH30-C2 HH60-D2 H16-2 Ellenállási osztály WK 2 WK 3 WK 2 WK 3 WK 2 WK 2 VDS osztály N A N A termék oldalszáma Beépíthető a következő falakba Téglafal Betonfal Gázbeton fal, DIN 4165, 4 szilárdsági osztály Bevasalt gázbeton fal, DIN 4165, G 4.4 szil. oszt Standard kiegészítőfunkció Tűzgátlás T30 T30 T60 T90 Hőszigetelés U=(W/m 2 /K) 2,0 2,0 1,9 1,9 1,8 1,8 Kiegészítő funkció megfelelő felszereltség esetén Füstgátlás Hanggátlás (db) Lapvastagság mm Lemezvastagság mm 1,5 1,5 1,0/1,5 1,5 1,0/1,5 1,0/1,5 Vékonyfalcos Vastagfalcos Kiemelésgátló biztonsági csapok száma (függ az ajtómagasságtól) Merevítés Merevítés laposacéllal Szigetelés Ásványgyapotlap Üvegezés, fis felső elem üveg- vagy panel- vagy szellőzőrács betéttel (egyedi kialkítás) Üvegezés az ajtólapban biztonsági üveggel Üvegezés az ajtólapban tűzgátló üveggel Szellőzőrács az ajtólapban Fix felsőelem biztonsági üvegbetéttel Fix felsőelem tűzgátló üvegbetéttel Fix felsőelem panelbetéttel Fix felsőelem tűzgátló panelbetéttel Tok Saroktok Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Saroktok Vakolt téglafalhoz kiegészítőtokkal Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Befoglalótok Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Gázbeton falhoz Blokktok, beépítés a nyílásba A változások jogát fenntartjuk! Vakolt téglafalhoz Nem vakolt tégla- és betonfalhoz Toktömítés 3-oldalon körbefutó tömítés Felület és tok horganyzott, alapozott (porszórt) törtfehér, RAL B. sz. Kereskedői Árjegyzék (HU)

7 2-szárnyú biztonsági Temrékleírás Típus E 45-2 E 55-2 HH30-C2 HH60-D2 H16-2 Ellenállási osztály WK 2 WK 3 WK 2 WK 3 WK 2 WK 2 VDS osztály N A N A termék oldalszáma Standard zár Bevésőzár váltóval, PZ-furattal DIN 18250, 4. osztály Több ponton záródó reteszelés bevésőzárral, váltóval, PZ-furattal és 3 kiegészítő csapzárral Standard állószárny-reteszelés Biztosított automata reteszelés (reteszelés alul és felül) Biztosított reteszelés falcba rejtett működtetőkarral (reteszelés alul és felül) Standard biztonsági vasalat Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 1 osztályú, rövid címkével, kihúzásvédelemmel Alu tüzg. biztonsági váltógarnitúra DIN 18257, ES 2 osztályú, hosszú címkével, kihúzásvédelemmel Standard biztonsági hengerzárbetét Hengerzárbetét DIN P2 kétoldali felfúrásvédelemmel, 3 kulccsal, biztonsági kártyával Standard pántok- és csukószerkezet 2 db csapágyazott konstrukciós pánt biztosított pántcsappal szárnyanként 2 db csapágyazott konstrukciós pánt biztosított pántcsappal szárnyanként, 2 db TS 4000 felső ajtócsukó, 1 db csukássorrend-szabályzó Méretek (mm) Névleges méret Szabad átjáróméret Szélesség (min. max.) Magasság (min. max.) BR szélesség BR magasság Tokkülméret = BR szélesség = BR magasság Ajtóelem fix tűzgátló felülvilágítóval vagy tűzgátló panelbetétes felső elemmel max. BR ajtóelem-magasság mind. BR szélesség max. BR szélesség mind. BR magasság max. BR magasság max. BR ajtószárny-magasság A változások jogát fenntartjuk! Beltéri acél ajtólapok további műaszaki információt az ajtó típusának ill a megfeleélő kiegészítőnek megfelelő árlistaoldalon talál B. sz. Kereskedői Árjegyzék (HU) 141

8 Beltéri acél ajtólapok acélajtó WK 2 (ET 1) minősítéssel KSI 40-1 Műszaki rajzok Beépítési méretek A változások jogát fenntartjuk! OFF Szabad falnyílásméret = BR + 10 Névleges méret Szabad átjáróméret* Szabad falnyílásméret = BR + 5 Névleges méret Szabad átjáróméret * Tokfalcméret = BR külméret= BR OFF Megrendeléskor kérjük megadni: Tokfalcméret = BR - 34 DIN balos -külméret = BR - 16 ** Szabad átjáróméret = BR szélesség - 64 mm, BR magasság - 32 mm A szabad átjárószélesség 90 -os nyitásszögnél, a kilincsek és fogantyúk figyelembevétele nélkül 2 mm-rel csökken DIN jobbos Tokkialakítások és rögzítési módok 12 28, Saroktok szériában 28 Beépítés téglafalba falazófülekkel 45 Beépítés téglafalba falazófülekkel 10 28,5 Maulweite 8 (min. 115) 15 OFF 30 Befoglalótok Saroktok kiegészítőtokkal Alu ütközőproril tömítéssel B. sz. Kereskedői Árjegyzék (HU)

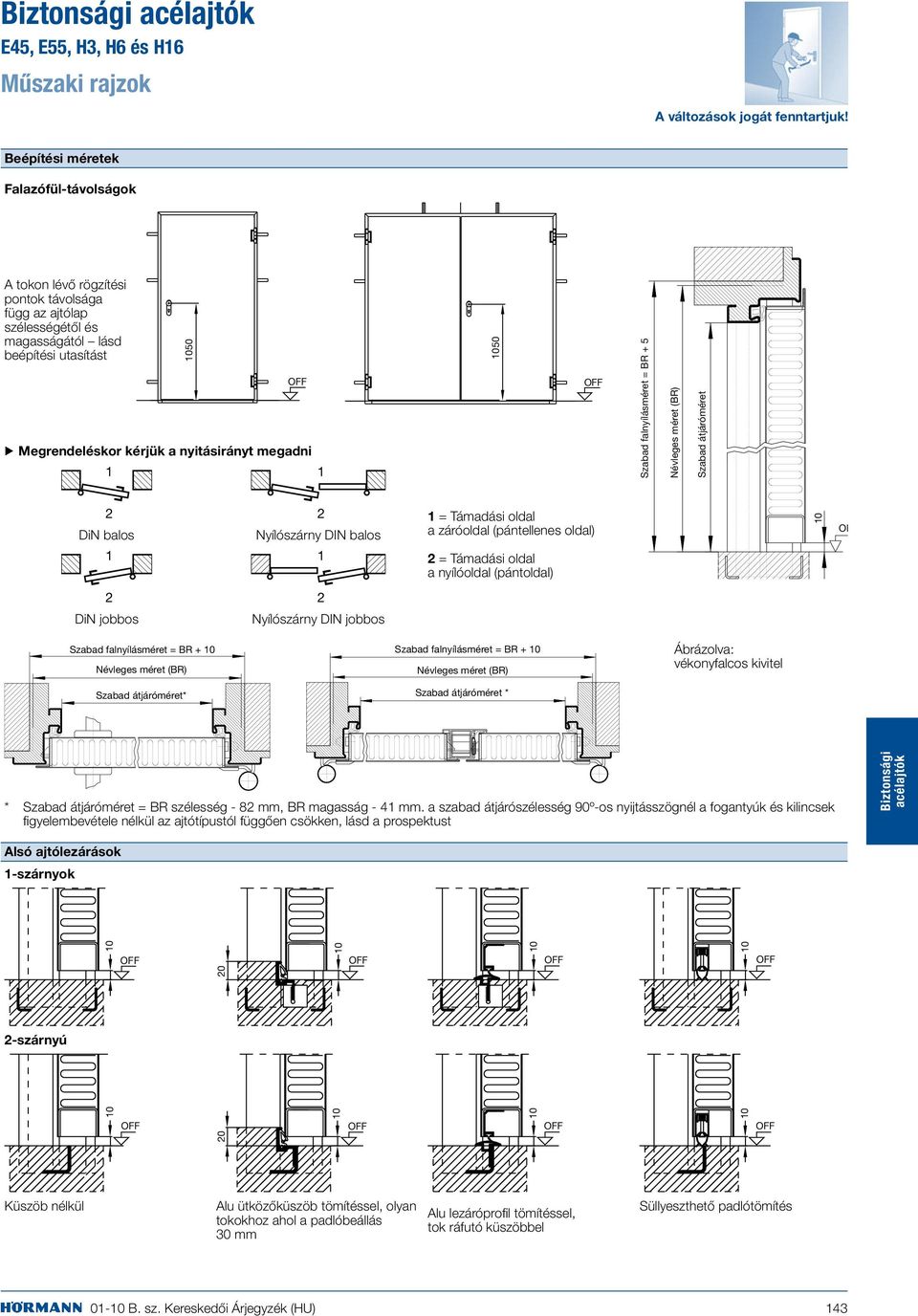

9 E45, E55, H3, H6 és H16 Műszaki rajzok Beépítési méretek Falazófül-távolságok A változások jogát fenntartjuk! Beltéri acél ajtólapok A tokon lévő rögzítési pontok távolsága függ az ajtólap szélességétől és magasságától lásd beépítési utasítást 1050 OFF Megrendeléskor kérjük a nyitásirányt megadni OFF Szabad falnyílásméret = BR + 5 Névleges méret Szabad átjáróméret 2 DiN balos = Támadási oldal Nyílószárny DIN balos a záróoldal (pántellenes oldal) 1 2 = Támadási oldal a nyílóoldal (pántoldal) 10 OFF 2 DiN jobbos Szabad falnyílásméret = BR + 10 Névleges méret 2 Nyílószárny DIN jobbos Szabad falnyílásméret = BR + 10 Névleges méret Ábrázolva: vékonyfalcos kivitel Szabad átjáróméret* Szabad átjáróméret * ** Szabad átjáróméret = BR szélesség - 82 mm, BR magasság - 41 mm. a szabad átjárószélesség 90º-os nyijtásszögnél a fogantyúk és kilincsek figyelembevétele nélkül az ajtótípustól függően csökken, lásd a prospektust Alsó ajtólezárások 1-szárnyok 10 OFF OFF 10 OFF 10 OFF 2-szárnyú 10 OFF OFF 10 OFF 10 OFF Küszöb nélkül Alu ütközőküszöb tömítéssel, olyan tokokhoz ahol a padlóbeállás 30 mm B. sz. Kereskedői Árjegyzék (HU) Alu lezáróprofil tömítéssel, tok ráfutó küszöbbel Süllyeszthető padlótömítés 143

10 Beltéri acél ajtólapok E45, E55, HH30, HH60, HH90 és H16 Műszaki rajzok Tokkivitelek A változások jogát fenntartjuk! 73 B B B Falvastagság (MW) Falvastagság (MW) Falvastagság (MW) D D D B B A A A Saroktok szériában Saroktok kiegészítőtokkal Befoglalótok B73 befoglalótok B vastagság 45 mm 55 mm 65 mm Falcképzés vékonyfalcos vékonyfalcos vastagfalcos vékonyfalcos vastagfalcos A Toktükör 50 mm 50 mm 50 mm 50 mm 50 mm B Visszaperemezés 10 mm 10 mm 10 mm 10 mm 10 mm D Falcmélység 46 mm 56 mm 46 mm 66 mm 56 mm E Tejes mélység 83 mm 93 mm 83 mm 103 mm 93 mm D D Falvastagság (MW) Falvastagság (MW) C C A 2-részes befoglalótok B A B vastagság 45 mm 55 mm Falcképzés vékonyfalcos vékonyfalcos vastagfalcos A Toktükör 50 mm 50 mm 50 mm B Visszaperemezés 10 mm 10 mm 10 mm C Falcmélység 15 mm 15 mm 15 mm D Tejes mélység 46 mm 56 mm 46 mm B. sz. Kereskedői Árjegyzék (HU)

11 E45, E55, HH30, HH60, HH90, H16 Műszaki rajzok Rögzítési mód: beépítés téglafalba tiplis falazófülekkel A változások jogát fenntartjuk! Beltéri acél ajtólapok Saroktok, tiplis szerelés Saroktok, tiplis szerelés a falkáva felől Saroktok kiegészítőtokkal tiplis szerelés Befoglalótok tiplis szerelés Rögzítési mód: beépítés gázbeton falba Saroktok hegesztett szerelés Saroktok kiegészítőtokkal hegesztett szerelés Befoglalótok szerelés befalazással B73 Befoglalótok hegesztett szerelés Választhatóan vakolt vagy vakolatlan falhoz Választhatóan vakolt vagy vakolatlan falhoz Rögzítési mód: beépítés nem vakolt tégla- vagy betonfalba Vakolt falhoz Vakolt falhoz Saroktok rejtett tiplis szerelés Saroktok hegesztett szerelés Saroktok kiegészítőtokkal tiplis szerelés Befoglalótok tiplis vagy hegesztett szerelés Befoglalótok tiplis szerelés a tokkáván keresztül MW 204 mm-es falvastagságig Befoglalótok tiplis szerelés a tokkáván keresztül MW 205 mm-es falvastagságtól 2-részes befoglalótok toktükör 33 mm (max. WK2, a bizt.ajtók tokját habarccsal kell kitölteni) 2-részes befoglalótok toktükör 76 mm (max. WK2, a bizt.ajtók tokját habarccsal kell kitölteni) B. sz. Kereskedői Árjegyzék (HU) 145

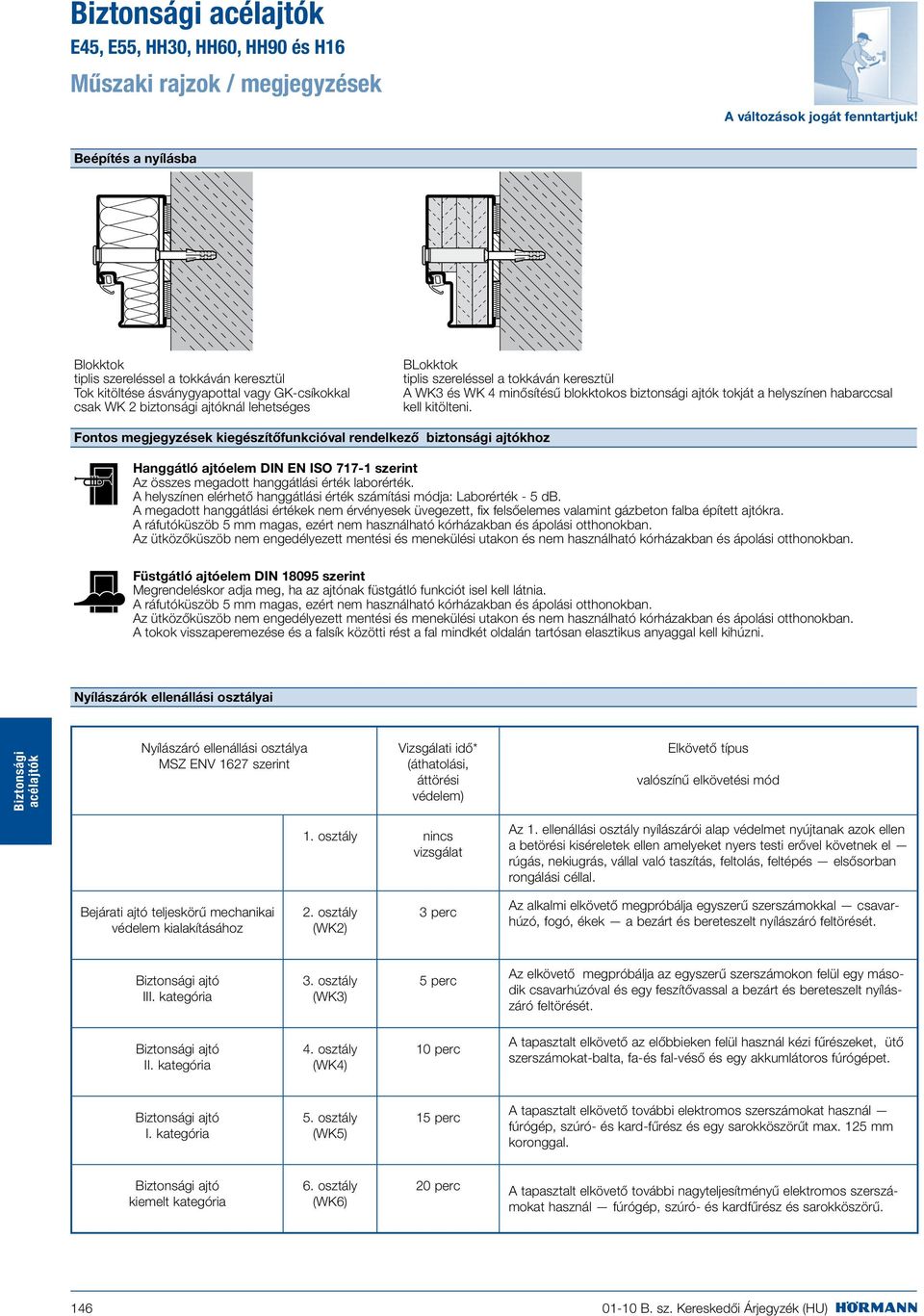

12 Beltéri acél ajtólapok E45, E55, HH30, HH60, HH90 és H16 Műszaki rajzok / megjegyzések Beépítés a nyílásba A változások jogát fenntartjuk! Blokktok tiplis szereléssel a tokkáván keresztül Tok kitöltése ásványgyapottal vagy GK-csíkokkal csak WK 2 biztonsági ajtóknál lehetséges Fontos megjegyzések kiegészítőfunkcióval rendelkező biztonsági ajtókhoz BLokktok tiplis szereléssel a tokkáván keresztül A WK3 és WK 4 minősítésű blokktokos biztonsági ajtók tokját a helyszínen habarccsal kell kitölteni. ajtóelem DIN EN ISO szerint Az összes megadott hanggátlási érték laborérték. A helyszínen elérhető hanggátlási érték számítási módja: Laborérték - 5 db. A megadott hanggátlási értékek nem érvényesek üvegezett, fix felsőelemes valamint gázbeton falba épített ajtókra. A ráfutóküszöb 5 mm magas, ezért nem használható kórházakban és ápolási otthonokban. Az ütközőküszöb nem engedélyezett mentési és menekülési utakon és nem használható kórházakban és ápolási otthonokban. ajtóelem DIN szerint Megrendeléskor adja meg, ha az ajtónak füstgátló funkciót isel kell látnia. A ráfutóküszöb 5 mm magas, ezért nem használható kórházakban és ápolási otthonokban. Az ütközőküszöb nem engedélyezett mentési és menekülési utakon és nem használható kórházakban és ápolási otthonokban. A tokok visszaperemezése és a falsík közötti rést a fal mindkét oldalán tartósan elasztikus anyaggal kell kihúzni. Nyílászárók ellenállási osztályai Nyílászáró ellenállási osztálya MSZ ENV 1627 szerint Vizsgálati idő* (áthatolási, áttörési védelem) Elkövető típus valószínű elkövetési mód Bejárati ajtó teljeskörű mechanikai védelem kialakításához 1. osztály nincs vizsgálat 2. osztály (WK2) 3 perc Az 1. ellenállási osztály nyílászárói alap védelmet nyújtanak azok ellen a betörési kiséreletek ellen amelyeket nyers testi erővel követnek el rúgás, nekiugrás, vállal való taszítás, feltolás, feltépés elsősorban rongálási céllal. Az alkalmi elkövető megpróbálja egyszerű szerszámokkal csavarhúzó, fogó, ékek a bezárt és bereteszelt nyílászáró feltörését. ajtó III. kategória ajtó II. kategória ajtó I. kategória ajtó kiemelt kategória 3. osztály (WK3) 4. osztály (WK4) 5. osztály (WK5) 6. osztály (WK6) 5 perc 10 perc 15 perc Az elkövető megpróbálja az egyszerű szerszámokon felül egy második csavarhúzóval és egy feszítővassal a bezárt és bereteszelt nyílászáró feltörését. A tapasztalt elkövető az előbbieken felül használ kézi fűrészeket, ütő szerszámokat-balta, fa-és fal-véső és egy akkumlátoros fúrógépet. A tapasztalt elkövető további elektromos szerszámokat használ fúrógép, szúró- és kard-fűrész és egy sarokköszörűt max. 125 mm koronggal. 20 perc A tapasztalt elkövető további nagyteljesítményű elektromos szerszámokat használ fúrógép, szúró- és kardfűrész és sarokköszörű B. sz. Kereskedői Árjegyzék (HU)

13 acélajtó WK 2 minősítéssel KSi 40-1 vastagfalcos Temrékleírás Beépítésre kész ajtóelem, 1-szárnyú, bevizsgálva DIN V ENV 1627 szerint WK 2 ellenállási osztállyal, MABISZ minősítéssel, beépíthető tégla- és betonfalba. Támadási oldal = pánt- és pántellenes oldal Megjegyzés: a körrel ( º ) elátottt árú méreteket, RAL 9016 fehér színben, a németországi gyárban raktáron tartjuk. Hanggátlás (DIN EN 20140) csak sarok- vagy befoglalótok esetén Rw kb. 31 db dupla ajakos tömítéssel Rw kb. 32 db süllyeszthető padlótömítéssel Hőszigetelés (EN ISO ) U D = 1,7 W/m 2 K saroktokkal 40 mm vastag, 3-oldalon falcolt, vastagfalcos, horganyzott acéllemezből, lemezvastagság 0,8 mm, a héjazathoz teljes felületen hozzáragasztott ásványgyapot betéttel, alul dupla ajakos tömítéssel, 1 db biztonsági acélcsappal a pántoldalon Tok Speciális saroktok összehegesztve vagy összecsavarozott befoglalótok, 1,5 mm vastag 3-oldlali EPDM-tömítés, saroktok felhegesztett falazófülekkel Umfassungszarge mit angeschweißten befoglalótok vagy blokktok (padlóbeállás nélkül) Tok ráfutó küszöbbel (külön szállítva), előkészítve V8000 sorozatú pántokhoz Felület és tok horganyzott anyagból fehérre alapozva (porszórás) RAL 9016 Befoglalótok és blokktok merítéses eljárással alapozva, világosszürke RAL 7035 színben Vasalatok Több ponton záródó reteszelés, PZ-furattal, 2 kiegészítő retesszel Alu biztonsági váltógarnitúra DIN Klasse ES 1 rövid címkével és kihúzásvédelemmel Hengerzárbetét 27,5 + 40,5 mm felfúrásvédelemmel 3 kulcs kártya (A standard biztonsági váltógarnitúra helyett felár nélkül biztonsági kilincsgarnitúra is szállítható. Ezt megrendeléskor kérjük megadni! Pántok 2 db háromrészes horganyzott WF-pánt stiftbiztosítással Figyelem: A WK2-es MABISZ MINÕSÍTÉS KIZÁRÓLAG AZ ÁLTALUNK SZÁLLÍTOTT BIZTONSÁGI CSOMAG (kilincs, zárrozzetták, hengerzárbetétek) FELSZERELEÉSE ESETÉN ÉRVÉNYES!!! Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! B. sz. Kereskedői Árjegyzék (HU) Szabványos méretek Egyedi méret névleges méret Nyitásirányt kérjük megadni Befoglalótokkal MW 115-től MW 145 MW 205 MW 270 MW 330 -ig -ig -ig -ig 750 x º x x º x º x º x º x º x º Nyitásirányt kérjük megadni Mérettartomány névelges méret Befoglalótokkal MW 115-től MW 145 MW 205 MW 270 MW 330 -ig -ig -ig -ig min 625 x 1700 max 1000 x max 1000 x max 1250 x Kiegészítő felszerelések (A felárak csak az ajtóval együttrendelve érévényesek!) Szálcsiszolt nemesacél biztonsági váltógarnitúra, rövid címkével (standard vasalat helyett) TS 4000 felső ajtócsukó gyári előkészítéssel Kémlelő gyárilag beépítve, magasság kb mm az aljzattól kiegészítő kulcs Műanyag szellőzőrács 455 x 90 mm, alulra beépítve Porszórt ajtólap (selyemmatt) a következő színekben: galambkék, világosszürke, szépiabarna, világos elefántcsont, ablak -szürke Porszórt ajtólap (selyemmatt) egyedi RAL színben º 1 10 ajtólap / ajtólap ajtólap / ajtólap ajtólaptól / ajtólap Külön ajánlatra fadekor fóliabevonattal (használható 1000 mm-es BR szélességig): világos tölgy, bükk, fehér kőris, ntúr kőris, cseresznye Dark Oak, Golden Oak, Rosewood Figyelem: fadekor bevonatok csakbeltérben használhatók! Esővető (védtelen kültési használatnál okvetenül szükséges) Tok padlóbeállás nélkül SÜllyeszthető padlótömítés Ajtóelem V8026 nemesacél pánttal és stiftbiztosítással Ajtóelem 3-dimenzióban állítható VX 7939/120 matt krómozott pántokkal, stiftbiztosítással Alu ütközőküszöb tömítéssel Több ponton záródó zártest pánikfunkcióval (csak átmenő dióval, azaz csak váltógarnitúrához) Külön ajánlatra Tipplicsomag blokktokhoz Szabad falnyílásméret 5 BR = rendelési méret Szabad falnyílásméret Keretkülméret 5 BR = rendelési méret Szabad átjáróméret ,5 76 Blokktok nyílásba építéshez Támadási oldal a pánt- és a pántellenes oldal! BR méret max x 2263 a saroktokos kivitelre KSI ,5 55 Kerettok nyílás mögé építéshez Támadási oldal a pánt- és a pántellenes oldal! BR méret max x 2218 a saroktokos kivitelre Beltéri acél ajtólapok

14 Beltéri acél ajtólapok acélajtó WK 2 minősítéssel E 45-1 vékonyfalcos, lemezvastagság 1,0 mm 45 A részletes termékleírást lásd a 136. oldaltól beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 2 és MABISZ minősítéssel VDS szerint N-osztályú 4-ponton biztosítva téglafal, betonfal és gázbetonfal E 45 szabványos méretek, 1,0 mm-es lemezvastagsággal 750 x º x º º x º E º x º º x º º º E 45 egyedi méretek, 1,0 mm-es lemezvastagsággal min 625 x 1750 E 45 max 1000 x max 1125 x max 1250 x A körrel ( º ) jelölt árú méreteket a németországi gyárban raktáron tartjuk. E oldalon falcolt, 3 db kiemelésgátló biztonsági acélcsappal Pántok 2 db csapágyazott konstrukciós pánttal Kililncs Alu rövid címkés biztonsági váltógarnitúra DIN 18257, ES 1 osztályú Kiegészítő funkciók 1,0 és 1,5 mm lemezvastagságú szabványos és egyedi méretekhez: (Vegye figyelembe a 146. oldal megjegyzéseit is) ajtóelem Alu ráfutóküszöbbel, hanggátlás 41 db DIN EN ISO Süllyeszthető padlótömítéssel, hanggátlás 37 db Ütközőküszöb tömítéssel, hanggátlás 44 db Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, pórusbeton falhoz és nyílásba való beépítés (blokktokkal) B. sz. Kereskedői Árjegyzék (HU)

15 acélajtó WK 2 minősítéssel E 45-1 vékonyfalcos, lemezvastagság 1,5 mm A részletes termékleírást lásd a 136. oldaltól beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 2 és MABISZ minősítéssel VDS szerint N-osztályú 4-ponton biztosítva téglafal, betonfal és gázbetonfal E 45 szabványos méretek, 1,5 mm-es lemezvastagsággal 750 x x x E x x E 45 egyedi méretek, 1,5 mm-es lemezvastagsággal min 625 x 1750 max 1000 x E 45 max 1125 x max 1250 x E oldalon falcolt, 3 db kiemelésgátló biztonsági acélcsappal Pántok 2 db csapágyazott konstrukciós pánttal Kililncs Alu rövid címkés biztonsági váltógarnitúra DIN 18257, ES 1 osztályú 45 Beltéri acél ajtólapok Pánikzárak és vasalatok 1,0 és 1,5 mm-es lemezvastagságú ahjtókhoz (a standard vasalat helyett) 1 Osztott diós pánikzár, PZ-furattal Váltós pánikzár, PZ-furattal Alu biztonsági pánikkilincs-garnitúra, osztott stifttel, natúr eloxált F1, ES 1 rövid címkével nélkül 4 Alu biztonsági kilincs-kilincs garnitúra, natúr eloxált F1, ES 1 rövid címkével nélkül 5 Alu biztonsági kilincs-vakcímke garnitúra, natúr eloxált F1, ES 1 rövid címkével nélkül 6 Nemesacél biztonsági pánikkilincs-garnitúra, osztott stifttel, szálcsiszolt, ES 1 rövid címkével Nemesacél biztonsági kilincs-gomb garnitúra, szálcsiszolt, ES 1 rövid címkével Nemesacél biztonsági kilincs-kilincs garnitúra, szálcsiszolt, ES 1 rövid címkével Nemesacél biztonsági kilincs-vakcímke garnitúra, szálcsiszolt, ES 1 rövid címkével Üvegezések, felsőelemek, szellőzőrácsok Kiegészítő felszerelések szabványos és egyedi méretekhez lásd a 182. oldaltól lásd a 188. oldaltól Vasalatok Hengerzárak, önreteszelő pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 149

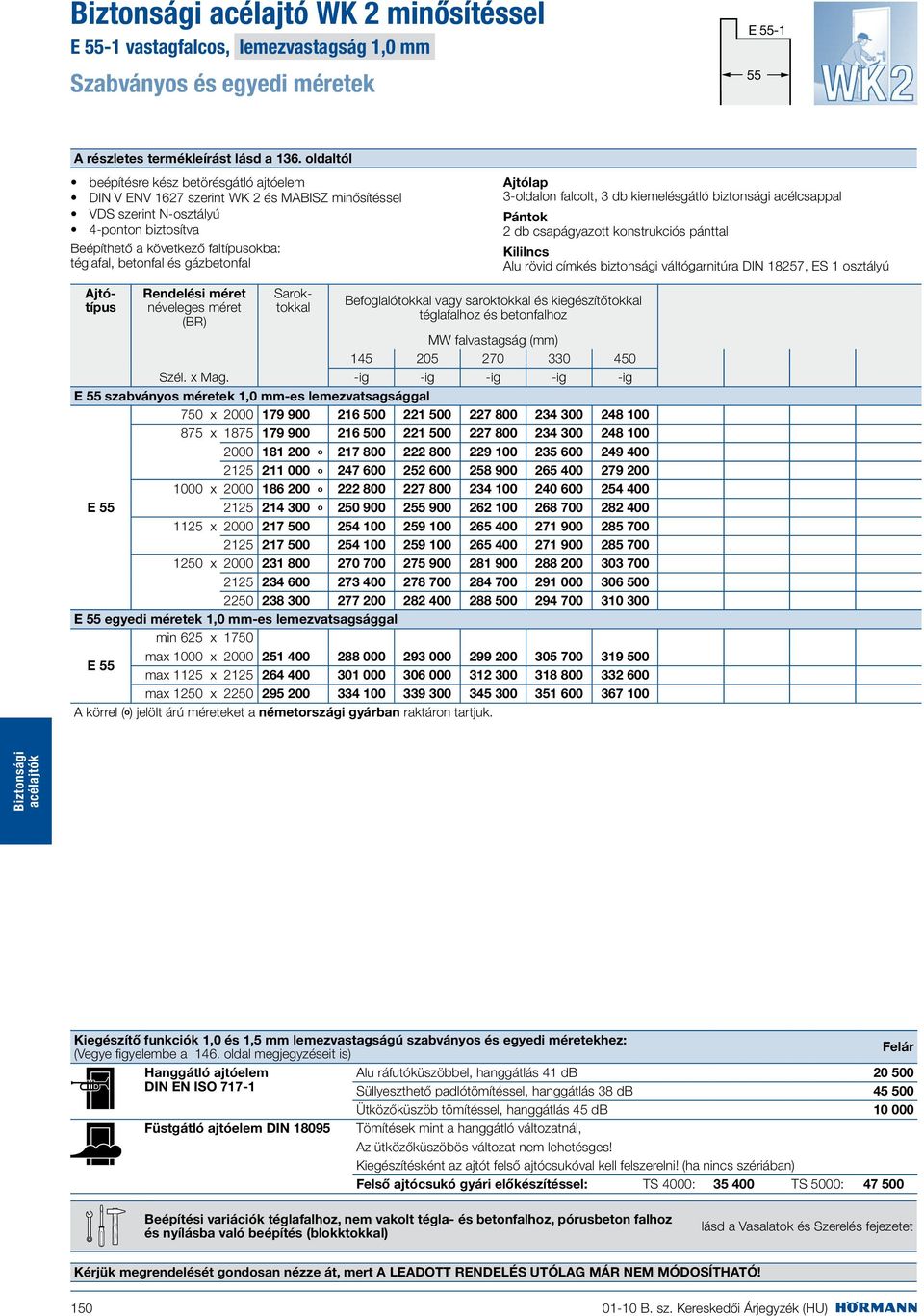

16 Beltéri acél ajtólapok acélajtó WK 2 minősítéssel E 55-1 vastagfalcos, lemezvastagság 1,0 mm A részletes termékleírást lásd a 136. oldaltól beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 2 és MABISZ minősítéssel VDS szerint N-osztályú 4-ponton biztosítva téglafal, betonfal és gázbetonfal E 55 szabványos méretek 1,0 mm-es lemezvatsagsággal 750 x x º º x º E º x x E 55 egyedi méretek 1,0 mm-es lemezvatsagsággal min 625 x 1750 E 55 max 1000 x max 1125 x max 1250 x A körrel ( º ) jelölt árú méreteket a németországi gyárban raktáron tartjuk. E oldalon falcolt, 3 db kiemelésgátló biztonsági acélcsappal Pántok 2 db csapágyazott konstrukciós pánttal Kililncs Alu rövid címkés biztonsági váltógarnitúra DIN 18257, ES 1 osztályú 55 Kiegészítő funkciók 1,0 és 1,5 mm lemezvastagságú szabványos és egyedi méretekhez: (Vegye figyelembe a 146. oldal megjegyzéseit is) ajtóelem DIN EN ISO ajtóelem DIN Alu ráfutóküszöbbel, hanggátlás 41 db Süllyeszthető padlótömítéssel, hanggátlás 38 db Ütközőküszöb tömítéssel, hanggátlás 45 db Tömítések mint a hanggátló változatnál, Az ütközőküszöbös változat nem lehetésges! Kiegészítésként az ajtót felső ajtócsukóval kell felszerelni! (ha nincs szériában) Felső ajtócsukó gyári előkészítéssel: TS 4000: TS 5000: Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, pórusbeton falhoz és nyílásba való beépítés (blokktokkal) B. sz. Kereskedői Árjegyzék (HU)

17 acélajtó WK 2 minősítéssel E 55-1 vastagfalcos, lemezvastagság 1,5 mm A részletes termékleírást lásd a 136. oldaltól beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 2 és MABISZ minősítéssel VDS szerint N-osztályú 4-ponton biztosítva téglafal, betonfal és gázbetonfal E 55 szabványos méretek, 1,5 mm-es lemezvastagsággal 750 x x x E x x E 55 egyedi méretek, 1,5 mm-es lemezvastagsággal min 625 x 1750 max 1000 x E 55 max 1125 x max 1250 x E oldalon falcolt, 3 db kiemelésgátló biztonsági acélcsappal Pántok 2 db csapágyazott konstrukciós pánttal Alu rövid címkés biztonsági váltógarnitúra DIN 18257, ES 1 osztályú 55 Beltéri acél ajtólapok Pánikzárak és vasalatok 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz (a standard vasalat helyett) 1 Osztott diós pánikzár, PZ-furattal Váltós pánikzár, PZ-furattal Alu biztonsági pánikkilincs-garnitúra, osztott stifttel, natúr eloxált F1, ES 1 rövid címkével nélkül 4 Alu biztonsági kilincs-kilincs garnitúra, natúr eloxált F1, ES 1 rövid címkével nélkül 5 Alu biztonsági kilincs-vakcímke garnitúra, natúr eloxált F1, ES 1 rövid címkével nélkül 6 Nemesacél biztonsági pánikkilincs-garnitúra, osztott stifttel, szálcsiszolt, ES 1 rövid címkével Nemesacél biztonsági kilincs-gomb garnitúra, szálcsiszolt, ES 1 rövid címkével Nemesacél biztonsági kilincs-kilincs garnitúra, szálcsiszolt, ES 1 rövid címkével Nemesacél biztonsági kilincs-vakcímke garnitúra, szálcsiszolt, ES 1 rövid címkével Üvegezések, felsőelemek, szellőzőrácsok Kiegészítő felszerelések szabványos és egyedi méretekhez lásd a 182. oldaltól lásd a 188. oldaltól Vasalatok Hengerzárak, önreteszelő pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 151

18 Beltéri acél ajtólapok acélajtó WK 3 minősítéssel E 55-1 vastagfalcos, lemezvastagság 1,0 mm A részletes termékleírást lásd a 136. oldaltól beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 3 és MABISZ minősítéssel VDS szerint A-osztályú az ajtómagasságtól függően 8 10 ponton biztosítva téglafal, betonfal és gázbeton fal E 55 szabványos méretek 1,0 mm-es lemezvatsagsággal 750 x x º º x º E º x x E 55 egyedi méretek 1,0 mm-es lemezvatsagsággal min 625 x 1750 E 55 max 1000 x max 1125 x max 1250 x A körrel ( º ) jelölt árú méreteket a németországi gyárban raktáron tartjuk. E oldalon falcolt, a kiemelésgátló biztonsági acélcsapok száma: ha az ajtómagasság < 1875 mm: 5 db ha az ajtómagasság 1875 mm: 6 db ha az ajtómagasság 2125 mm: 7 db Pántok 2 db csapágyazott konstrukciós pánttal Alu hosszú címkés biztonsági váltógarnitúra DIN 18257, ES 2 osztályú 55 Kiegészítő funkciók 1,0 és 1,5 mm lemezvastagságú szabványos és egyedi méretekhez: (Vegye figyelembe a 146. oldal megjegyzéseit is) ajtóelem DIN EN ISO ajtóelem DIN Alu ráfutóküszöbbel, hanggátlás 41 db Süllyeszthető padlótömítéssel, hanggátlás 38 db Ütközőküszöb tömítéssel, hanggátlás 45 db Tömítések mint a hanggátló változatnál, Az ütközőküszöbös változat nem lehetésges! Kiegészítésként az ajtót felső ajtócsukóval kell felszerelni! (ha nincs szériában) Felső ajtócsukó gyári előkészítéssel: TS 4000: TS 5000: Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, pórusbeton falhoz és nyílásba való beépítés (blokktokkal) B. sz. Kereskedői Árjegyzék (HU)

19 acélajtó WK 3 minősítéssel E 55-1 vastagfalcos, lemezvastagság 1,5 mm A részletes termékleírást lásd a 136. oldaltól beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 3 és MABISZ minősítéssel VDS szerint A-osztályú az ajtómagasságtól függően 8 10 ponton biztosítva téglafal, betonfal és gázbeton fal E 55 szabványos méretek 1,5 mm-es lemezvatsagsággal 750 x x x E x x E 55 egyedi méretek 1,5 mm-es lemezvatsagsággal min 625 x 1750 max 1000 x E 55 max 1125 x max 1250 x E oldalon falcolt, a kiemelésgátló biztonsági acélcsapok száma: ha az ajtómagasság < 1875 mm: 5 db ha az ajtómagasság 1875 mm: 6 db ha az ajtómagasság 2125 mm: 7 db Pántok 2 db csapágyazott konstrukciós pánttal Alu hosszú címkés biztonsági váltógarnitúra DIN 18257, ES 2 osztályú 55 Beltéri acél ajtólapok Pánikzárak és vasalatok 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz (a standard vasalat helyett) 1 Osztott diós pánikzár, PZ-furattal Váltós pánikzár, PZ-furattal Alu biztonsági pánikkilincs-garnitúra, osztott stifttel, natúr eloxált F1, ES 2 hosszú címkével nélkül 4 Alu biztonsági kilincs-kilincs garnitúra, natúr eloxált F1, ES 2 hosszú címkével nélkül 5 Alu biztonsági kilincs-vakcímke garnitúra, natúr eloxált F1, ES 2 hosszú címkével nélkül 6 Nemesacél biztonsági pánikkilincs-garnitúra, osztott stifttel, szálcsiszolt, ES 2 hosszú címkével Nemesacél biztonsági kilincs-gomb garnitúra, szálcsiszolt, ES 2 hosszú címkével Nemesacél biztonsági kilincs-kilincs garnitúra, szálcsiszolt, ES 2 hosszú címkével Nemesacél biztonsági kilincs-vakcímke garnitúra, szálcsiszolt, ES 2 hosszú címkével Üvegezések, felsőelemek, szellőzőrácsok Kiegészítő felszerelések szabványos és egyedi méretekhez lásd a 182. oldaltól lásd a 188. oldaltól Vasalatok Hengerzárak, önreteszelő pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 153

20 Beltéri acél ajtólapok acélajtó WK 4 minősítéssel E 55-1 vastagfalcos, lemezvastagság 1,5 mm A részletes termékleírást lásd a 136. oldaltól beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 4 és MABISZ minősítéssel VDS szerint B-osztályú az ajtómagasságtól függően ponton biztosítva téglafal, betonfal E 55 szabványos méretek 1,5 mm-es lemezvatsagsággal 750 x x x E x x E 55 egyedi méretek 1,5 mm-es lemezvatsagsággal min 625 x 1750 max 1000 x E 55 max 1125 x max 1250 x Kiegészítő funkciók 1,0 és 1,5 mm lemezvastagságú szabványos és egyedi méretekhez: (Vegye figyelembe a 146. oldal megjegyzéseit is) ajtóelem DIN EN ISO ajtóelem DIN oldalon falcolt, a kiemelésgátló biztonsági acélcsapok száma: ha az ajtómagasság < 1875 mm: 5 db ha az ajtómagasság 1875 mm: 6 db ha az ajtómagasság 2125 mm: 7 db Pántok 2 db csapágyazott konstrukciós pánttal Alu hosszú címkés biztonsági váltógarnitúra DIN 18257, ES 3 osztályú Alu ráfutóküszöbbel, hanggátlás 41 db Süllyeszthető padlótömítéssel, hanggátlás 38 db Ütközőküszöb tömítéssel, hanggátlás 45 db Tömítések mint a hanggátló változatnál, Az ütközőküszöbös változat nem lehetésges! Kiegészítésként az ajtót felső ajtócsukóval kell felszerelni! (ha nincs szériában) Felső ajtócsukó gyári előkészítéssel: TS 4000: TS 5000: Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, pórusbeton falhoz és nyílásba való beépítés (blokktokkal) garnitúrák (a standard vasalat helyett) 1 Alu biztonsági kilincs-kilincs garnitúra, natúr eloxált F1, ES 3 hosszú címkével nélkül 2 Alu biztonsági kilincs-vakcímke garnitúra, natúr eloxált F1, ES 3 hosszú címkével nélkül 3 Nemesacél biztonsági kilincs-gomb garnitúra, szálcsiszolt, ES 3 hosszú címkével Nemesacél biztonsági kilincs-kilincs garnitúra, szálcsiszolt, ES 3 hosszú címkével Nemesacél biztonsági kilincs-vakcímke garnitúra, szálcsiszolt, ES 3 hosszú címkével Kiegészítő felszerelések szabványos és egyedi méretekhez E lásd a 188. oldaltól Vasalatok Hengerzárak, önreteszelő pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU)

21 Jegyzetek és rajzok

22 Beltéri acél ajtólapok acélajtó WK 2 minősítéssel E 45-2 vékonyfalcos, lemezvastagság 1,5 mm A részletes termékleírást lásd a 140. oldalon beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 2 és MABISZ minősítéssel VDS szerint N-osztályú 13 ponton biztosítva téglafal, betonfal és gázbeton fal 3-oldalon falcolt, szárnyanként 3 db kiemelégátló biztonsági acélcsappal Pántok 2 db csapágyazott konstrukciós pánt biztosított pántcsappal Alu rövid címkés biztonsági váltógarnitúra DIN 18257, ES 1 osztályú E 45 szabványos méretek 1,0 mm-es lemezvatsagsággal 1500 x x E x x x x E 45 egyedi méretek 1,0 mm-es lemezvatsagsággal min 1375 x 1750 max 2000 x E 45 max 2125 x max 2250 x max 2500 x Megjegyzések: Ha az ajtó BR szélessége 1500 mm, akkor az állószárnyat 500 mm szélességgel szállítjuk. Más méretek középen osztottak. A szabványos szélességek és magasságok egymással kombnálhatók. Mindig a nagyobbik mérethez tartozó ár a mérvadó. Példa: E 45-2, lemezvastagság 1,5 mm, 1500 x 2250 mm, saroktokkal = ,- Ha aszimmetrikus szárnyosztásra van szükség, akkor rendeléskor adja meg a szárnyosztást is. E Kiegészítő funkciók szabványos és egyedi méretű E45-2 és E55-2 ajtókhoz: (Vegye figyelembe a 146. oldal megjegyzéseit is) ajtóelem DIN EN ISO Alumínium ráfutóküszöbbel, Hanggátlási érték E45-2: 39 db; E55-2: 37 db Süllyeszthető padlótömítéssel, Hanggátlási érték E45-2: 36 db; E55-2: 38 db Ütközőküszöbbel, Hanggátlási érték E45-2: 40 db; E55-2: 41 db Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, pórusbeton falhoz és nyílásba való beépítés (blokktokkal) Pánikzárak és vasalatok E 45 és E 55 ajtókhoz (csak a nyílószárnyon, a standard vasalat helyett) E 45-2 E Osztott diós pánikzár, PZ-furattal Váltós pánikzár, PZ-furattal Alu biztonsági pánikkilincs-garnitúra, osztott stifttel, natúr eloxált F1* nélkül 4 Alu biztonsági kilincs-kilincs garnitúra, natúr eloxált F1* nélkül 5 Alu biztonsági kilincs-vakcímke garnitúra, natúr eloxált F1* nélkül 6 Nemesacél biztonsági pánikkilincs-garnitúra, osztott stifttel, szálcsiszolt* Nemesacél biztonsági kilincs-gomb garnitúra, szálcsiszolt* Nemesacél biztonsági kilincs-kilincs garnitúra, szálcsiszolt* Nemesacél biztonsági kilincs-vakcímke garnitúra, szálcsiszolt* ** A biztonsági garnitúrák az E 45-ajtóknál ES 1 rövid címkés, az E 55-ajtóknál ES 2 hosszúcímkés kivitelűek B. sz. Kereskedői Árjegyzék (HU)

23 acélajtó WK 3 minősítéssel E 55-2 vastagfalcos, lemezvastagság 1,5 mm A részletes termékleírást lásd a 140. oldalon beépítésre kész betörésgátló ajtóelem DIN V ENV 1627 szerint WK 3 és MABISZ minősítéssel VDS szerint a-osztályú az ajtómagasságtól függően ponton biztosítva téglafal, betonfal és gázbeton fal E 55 szabványos méretek 1,5 mm-es lemezvatsagsággal 1500 x x x E x x x E 55 egyedi méretek 1,5 mm-es lemezvatsagsággal min 1375 x 1750 max 2000 x E 55 max 2125 x max 2250 x max 2500 x E oldalon falcolt, a kiemelésgátló biztonsági acélcsapok száma: ha az ajtómagasság < 1875 mm: 5 db ha az ajtómagasság 1875 mm: 6 db ha az ajtómagasság 2125 mm: 7 db Pántok 2 db csapágyazott konstrukciós pánttal Alu hosszú címkés biztonsági váltógarnitúra DIN 18257, ES 2 osztályú Megjegyzések: Ha az ajtó BR szélessége 1500 mm, akkor az állószárnyat 500 mm szélességgel szállítjuk. Más méretek középen osztottak. A szabványos szélességek és magasságok egymással kombnálhatók. Mindig a nagyobbik mérethez tartozó ár a mérvadó. Példa: E 55-2, lemezvastagság 1,5 mm, 1500 x 2250 mm, saroktokkal = ,- 55 Beltéri acél ajtólapok Ha aszimmetrikus szárnyosztásra van szükség, akkor rendeléskor adja meg a szárnyosztást is. Aszimmetrikus szárnyosztású kivitelek (csak egyedi méretként) Névleges méret Nyílószárny Álószárny E 45-2 / E 55-2 legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Kiegészítő felszerelések szabványos és egyedi méretekhez lásd a 188. oldaltól Vasalatok Hengerzárak, önreteszelő pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 157

24 Beltéri acél ajtólapok tűzgátló acélajtó WK 2 minősítéssel HH30-C1 vékonyfalcos T30, lemezvastagság 1,0 mm A részletes termékleírást lásd a 136. oldaltól tűz- és betörésgátló, beépítésre kész ajtóelem DIN V ENV 1627 szerint WK 2 és MABISZ minősítéssel VDS szerint N-osztályú az ajtómagasságtól függően 4-6 ponton biztosítva téglafal, betonfal és gázbeton fal. 3-oldalon falcolt, a kiemelésgátló biztonsági acélcsapok száma: ha az ajtómagasság < 1875 mm 3 db ha az ajtómagasság 1875 mm 4 db ha az ajtómagasság > 2125 mm 5 db Pántok és csukószerkezet 1 db csapágyazott konstrukciós pánt 1 db csapágyazott rugóspánt Alu rövid címkés biztonsági váltógarnitúra DIN 18257, ES 1 osztályú HH30-C1 szabványos méretek 1,0 mm-es lemezvastagsággal 750 x x HH30-C x x x Az 1125 x 2125 mm-nél nagyobb méreteket feltétlenül felsõ ajtócsukóval kell felszerelni! HH30-C1 szabványos méretek 1,0 mm-es lemezvastagsággal min 625 x 1750 HH30-C1 max 1000 x max 1125 x max 1250 x Kiegészítő funkciók szabványos és egyedi méretű 1,0 és 1,5 mm lenezvastagságú ajtókhoz: (Vegye figyelembe a 146. oldal megjegyzéseit is) ajtóelem DIN EN ISO ajtóelem DIN Alu ráfutóküszöbbel, hanggátlás 39 db Süllyeszthető padlótömítéssel, hanggátlás 38 db Ütközőküszöb tömítéssel, hanggátlás 44 db Tömítések mint a hanggátló változatnál, Az ütközőküszöbös változat nem lehetésges! Kiegészítésként az ajtót felső ajtócsukóval kell felszerelni! (ha nincs szériában) Felső ajtócsukó gyári előkészítéssel: TS 4000: TS 5000: Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, pórusbeton falhoz és nyílásba való beépítés (blokktokkal) B. sz. Kereskedői Árjegyzék (HU)
