FEJLETT MEGHAJTÓ A GASTOP PRODUCTION LTD. ÁLTAL GYÁRTOTT, BELÉPÉST ELLENŐRZŐ ESZKÖZÖKHÖZ

Átírás

1 FEJLETT MEGHAJTÓ A GASTOP PRODUCTION LTD. ÁLTAL GYÁRTOTT, BELÉPÉST ELLENŐRZŐ ESZKÖZÖKHÖZ LEÍRÁS SZOFTVER PARAMÉTEREK OPCIONÁLIS LEHETŐSÉGEK SZERVIZ ÉS DIAGNISZTIKA 1

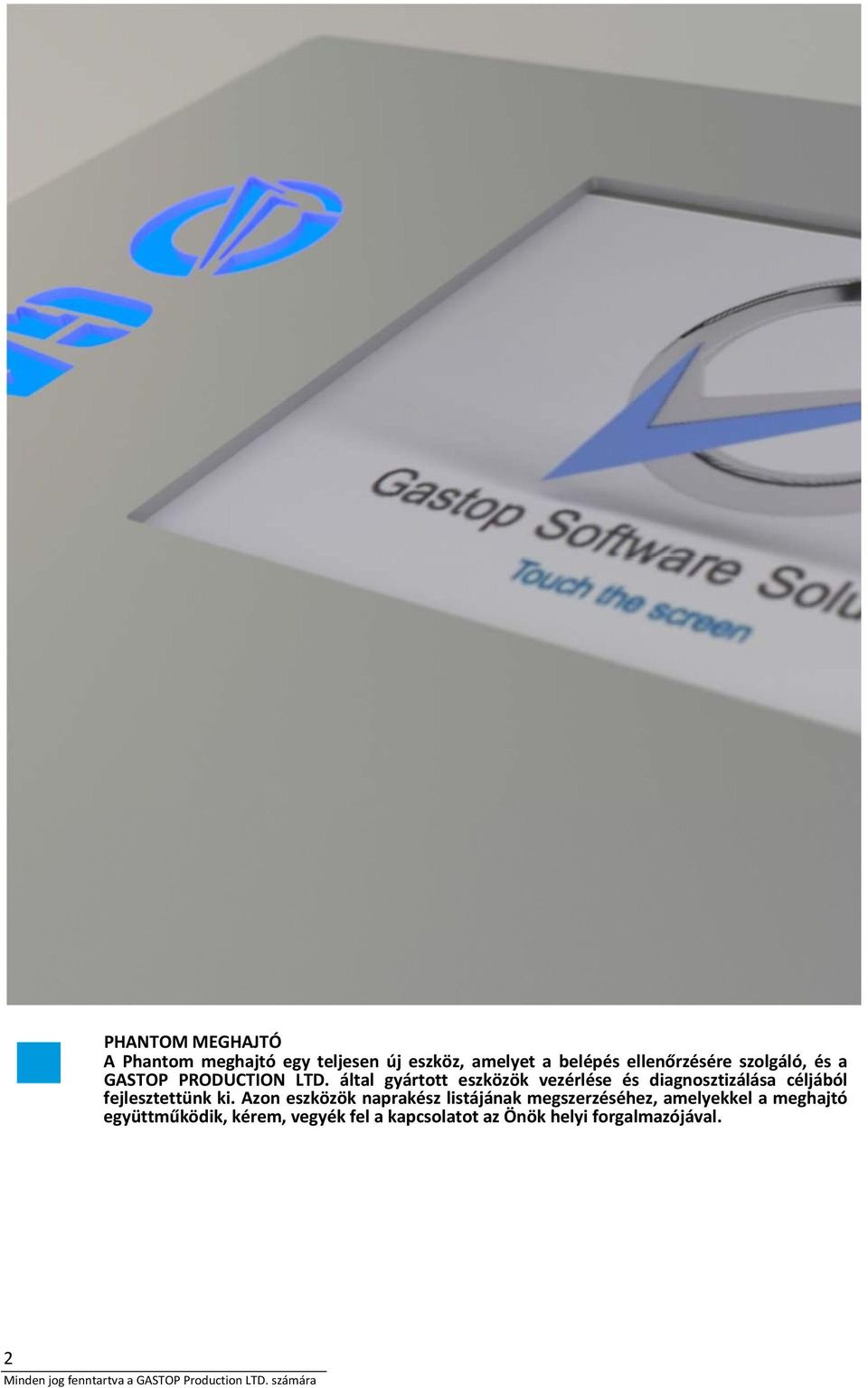

2 PHANTOM MEGHAJTÓ A Phantom meghajtó egy teljesen új eszköz, amelyet a belépés ellenőrzésére szolgáló, és a GASTOP PRODUCTION LTD. által gyártott eszközök vezérlése és diagnosztizálása céljából fejlesztettünk ki. Azon eszközök naprakész listájának megszerzéséhez, amelyekkel a meghajtó együttműködik, kérem, vegyék fel a kapcsolatot az Önök helyi forgalmazójával. 2

3 TARTALOMJEGYZÉK ÁLTALÁNOS INFORMÁCIÓK 04 FŐ FUNKCIÓK ÉS JELLEMZŐK 05 SZOFTVER 07 VEZÉRLŐPROGRAM 09 DIAGNOSZTIKAI PROGRAM 10 PARAMÉTEREK 11 AZ EGÉSZ VILÁGRA KITERJEDŐ TÁMOGATÁSI SZOLGÁLTATÁS 13 PHANTOM MEGHAJTÓ A meghajtó számos új lehetőséget biztosít az Önök számára "Az új PHANTOM meghajtónk egy technológiailag fejlett eszköz a belépés ellenőrzésének területén." GASTOP Csoport, Termelési vezető 3

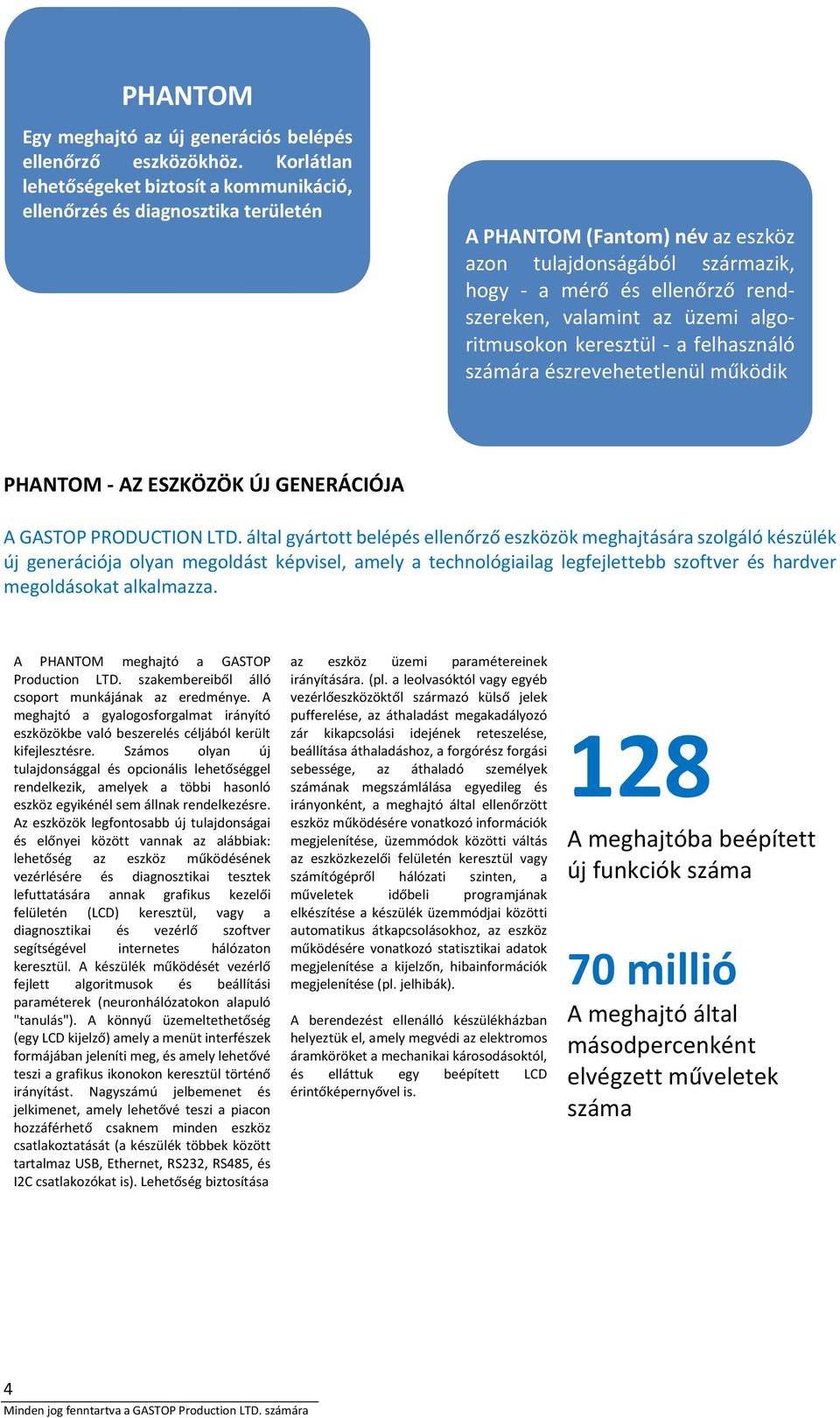

4 PHANTOM Egy meghajtó az új generációs belépés ellenőrző eszközökhöz. Korlátlan lehetőségeket biztosít a kommunikáció, ellenőrzés és diagnosztika területén A PHANTOM (Fantom) név az eszköz azon tulajdonságából származik, hogy a mérő és ellenőrző rendszereken, valamint az üzemi algoritmusokon keresztül a felhasználó számára észrevehetetlenül működik PHANTOM AZ ESZKÖZÖK ÚJ GENERÁCIÓJA A GASTOP PRODUCTION LTD. által gyártott belépés ellenőrző eszközök meghajtására szolgáló készülék új generációja olyan megoldást képvisel, amely a technológiailag legfejlettebb szoftver és hardver megoldásokat alkalmazza. A PHANTOM meghajtó a GASTOP Production LTD. szakembereiből álló csoport munkájának az eredménye. A meghajtó a gyalogosforgalmat irányító eszközökbe való beszerelés céljából került kifejlesztésre. Számos olyan új tulajdonsággal és opcionális lehetőséggel rendelkezik, amelyek a többi hasonló eszköz egyikénél sem állnak rendelkezésre. Az eszközök legfontosabb új tulajdonságai és előnyei között vannak az alábbiak: lehetőség az eszköz működésének vezérlésére és diagnosztikai tesztek lefuttatására annak grafikus kezelői felületén (LCD) keresztül, vagy a diagnosztikai és vezérlő szoftver segítségével internetes hálózaton keresztül. A készülék működését vezérlő fejlett algoritmusok és beállítási paraméterek (neuronhálózatokon alapuló "tanulás"). A könnyű üzemeltethetőség (egy LCD kijelző) amely a menüt interfészek formájában jeleníti meg, és amely lehetővé teszi a grafikus ikonokon keresztül történő irányítást. Nagyszámú jelbemenet és jelkimenet, amely lehetővé teszi a piacon hozzáférhető csaknem minden eszköz csatlakoztatását (a készülék többek között tartalmaz USB, Ethernet, RS232, RS485, és I2C csatlakozókat is). Lehetőség biztosítása az eszköz üzemi paramétereinek irányítására. (pl. a leolvasóktól vagy egyéb vezérlőeszközöktől származó külső jelek pufferelése, az áthaladást megakadályozó zár kikapcsolási idejének reteszelése, beállítása áthaladáshoz, a forgórész forgási sebessége, az áthaladó személyek számának megszámlálása egyedileg és irányonként, a meghajtó által ellenőrzött eszköz működésére vonatkozó információk megjelenítése, üzemmódok közötti váltás az eszközkezelői felületén keresztül vagy számítógépről hálózati szinten, a műveletek időbeli programjának elkészítése a készülék üzemmódjai közötti automatikus átkapcsolásokhoz, az eszköz működésére vonatkozó statisztikai adatok megjelenítése a kijelzőn, hibainformációk megjelenítése (pl. jelhibák). A berendezést ellenálló készülékházban helyeztük el, amely megvédi az elektromos áramköröket a mechanikai károsodásoktól, és elláttuk egy beépített LCD érintőképernyővel is. 128 A meghajtóba beépített új funkciók száma 70 millió A meghajtó által másodpercenként elvégzett műveletek száma 4

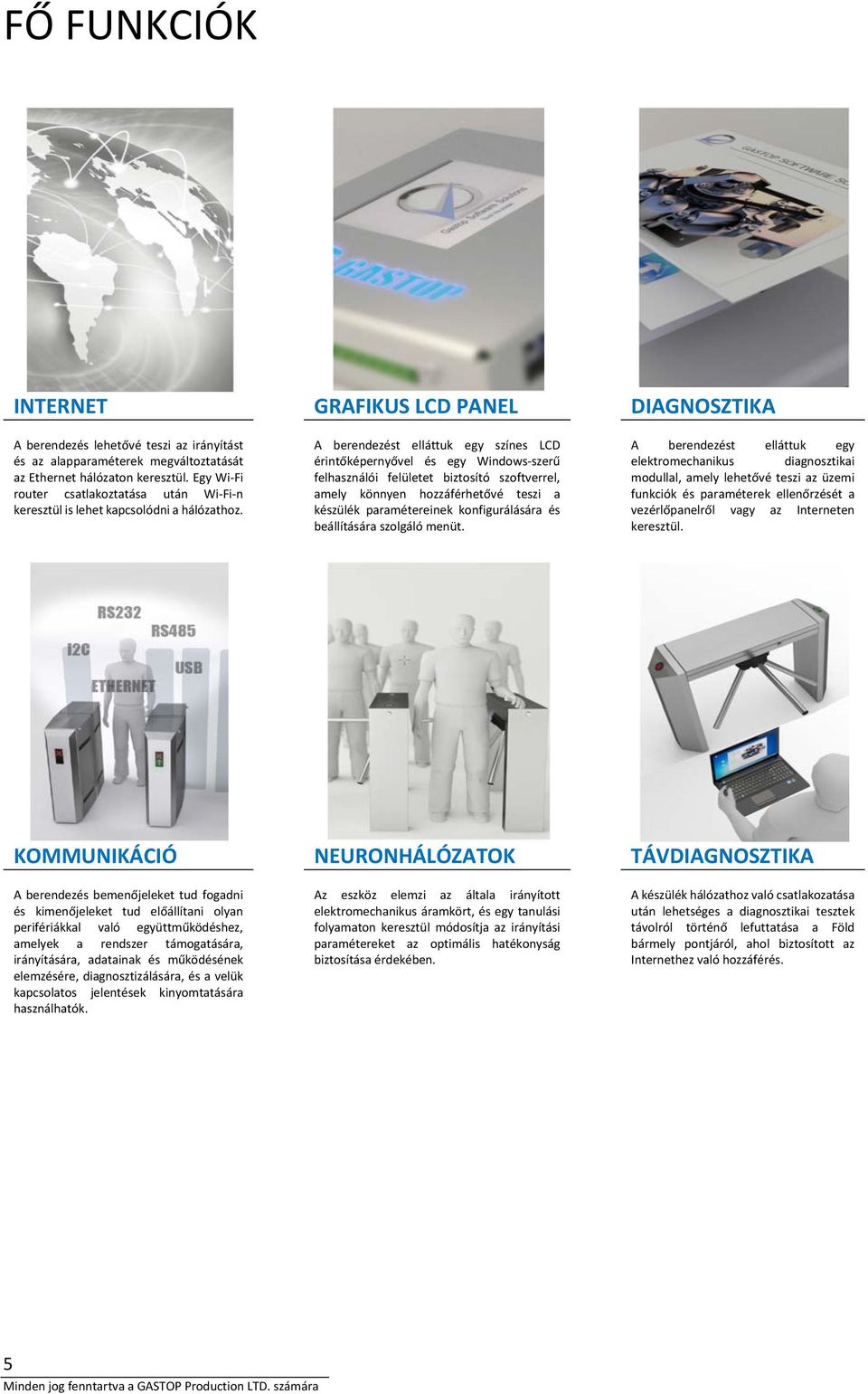

5 FŐ FUNKCIÓK INTERNET GRAFIKUS LCD PANEL DIAGNOSZTIKA A berendezés lehetővé teszi az irányítást és az alapparaméterek megváltoztatását az Ethernet hálózaton keresztül. Egy Wi Fi router csatlakoztatása után Wi Fi n keresztül is lehet kapcsolódni a hálózathoz. A berendezést elláttuk egy színes LCD érintőképernyővel és egy Windows szerű felhasználói felületet biztosító szoftverrel, amely könnyen hozzáférhetővé teszi a készülék paramétereinek konfigurálására és beállítására szolgáló menüt. A berendezést elláttuk egy elektromechanikus diagnosztikai modullal, amely lehetővé teszi az üzemi funkciók és paraméterek ellenőrzését a vezérlőpanelről vagy az Interneten keresztül. KOMMUNIKÁCIÓ NEURONHÁLÓZATOK TÁVDIAGNOSZTIKA A berendezés bemenőjeleket tud fogadni és kimenőjeleket tud előállítani olyan perifériákkal való együttműködéshez, amelyek a rendszer támogatására, irányítására, adatainak és működésének elemzésére, diagnosztizálására, és a velük kapcsolatos jelentések kinyomtatására használhatók. Az eszköz elemzi az általa irányított elektromechanikus áramkört, és egy tanulási folyamaton keresztül módosítja az irányítási paramétereket az optimális hatékonyság biztosítása érdekében. A készülék hálózathoz való csatlakozatása után lehetséges a diagnosztikai tesztek távolról történő lefuttatása a Föld bármely pontjáról, ahol biztosított az Internethez való hozzáférés. 5

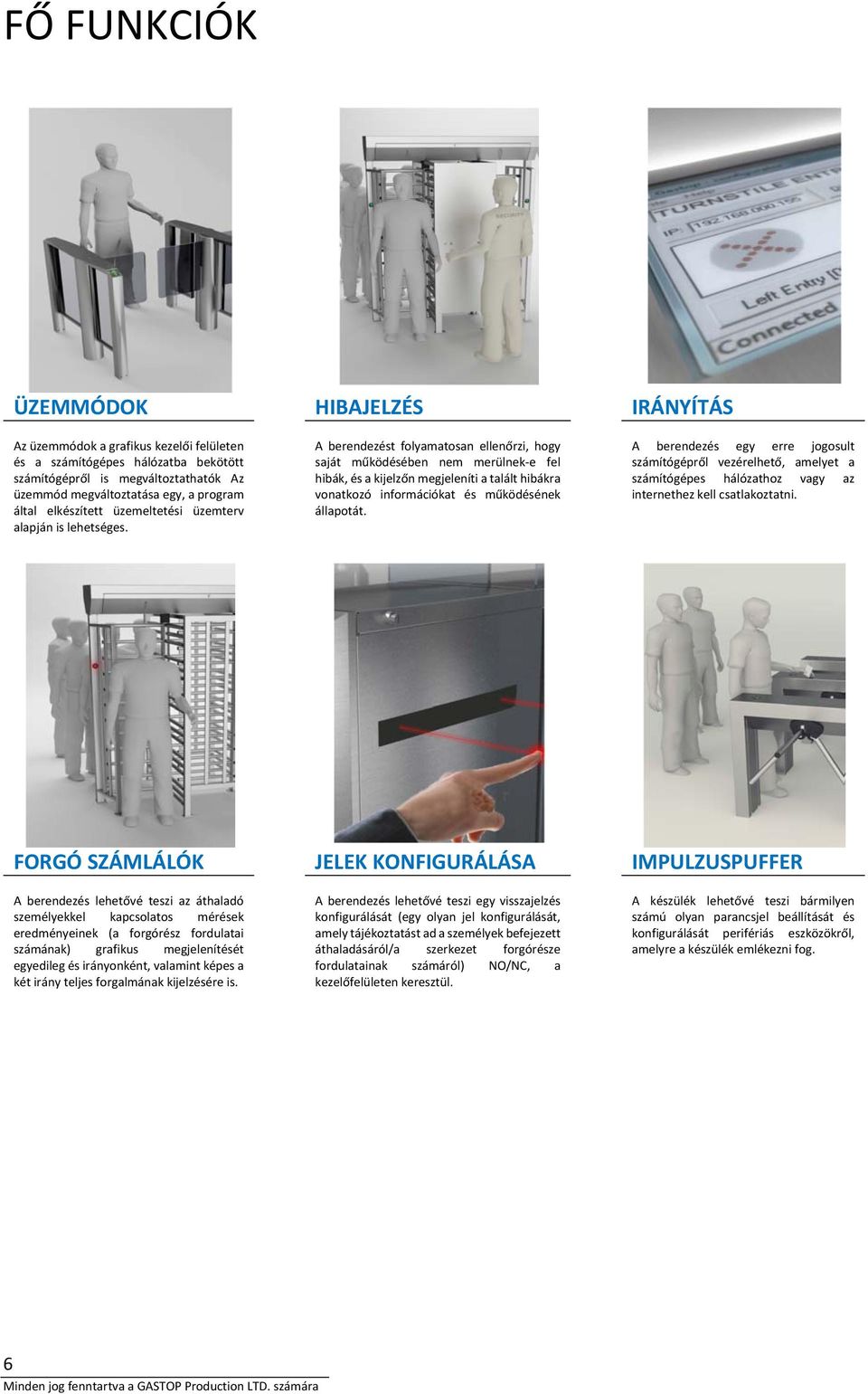

6 FŐ FUNKCIÓK ÜZEMMÓDOK HIBAJELZÉS IRÁNYÍTÁS Az üzemmódok a grafikus kezelői felületen és a számítógépes hálózatba bekötött számítógépről is megváltoztathatók Az üzemmód megváltoztatása egy, a program által elkészített üzemeltetési üzemterv alapján is lehetséges. A berendezést folyamatosan ellenőrzi, hogy saját működésében nem merülnek e fel hibák, és a kijelzőn megjeleníti a talált hibákra vonatkozó információkat és működésének állapotát. A berendezés egy erre jogosult számítógépről vezérelhető, amelyet a számítógépes hálózathoz vagy az internethez kell csatlakoztatni. FORGÓ SZÁMLÁLÓK JELEK KONFIGURÁLÁSA IMPULZUSPUFFER A berendezés lehetővé teszi az áthaladó személyekkel kapcsolatos mérések eredményeinek (a forgórész fordulatai számának) grafikus megjelenítését egyedileg és irányonként, valamint képes a két irány teljes forgalmának kijelzésére is. A berendezés lehetővé teszi egy visszajelzés konfigurálását (egy olyan jel konfigurálását, amely tájékoztatást ad a személyek befejezett áthaladásáról/a szerkezet forgórésze fordulatainak számáról) NO/NC, a kezelőfelületen keresztül. A készülék lehetővé teszi bármilyen számú olyan parancsjel beállítását és konfigurálását perifériás eszközökről, amelyre a készülék emlékezni fog. 6

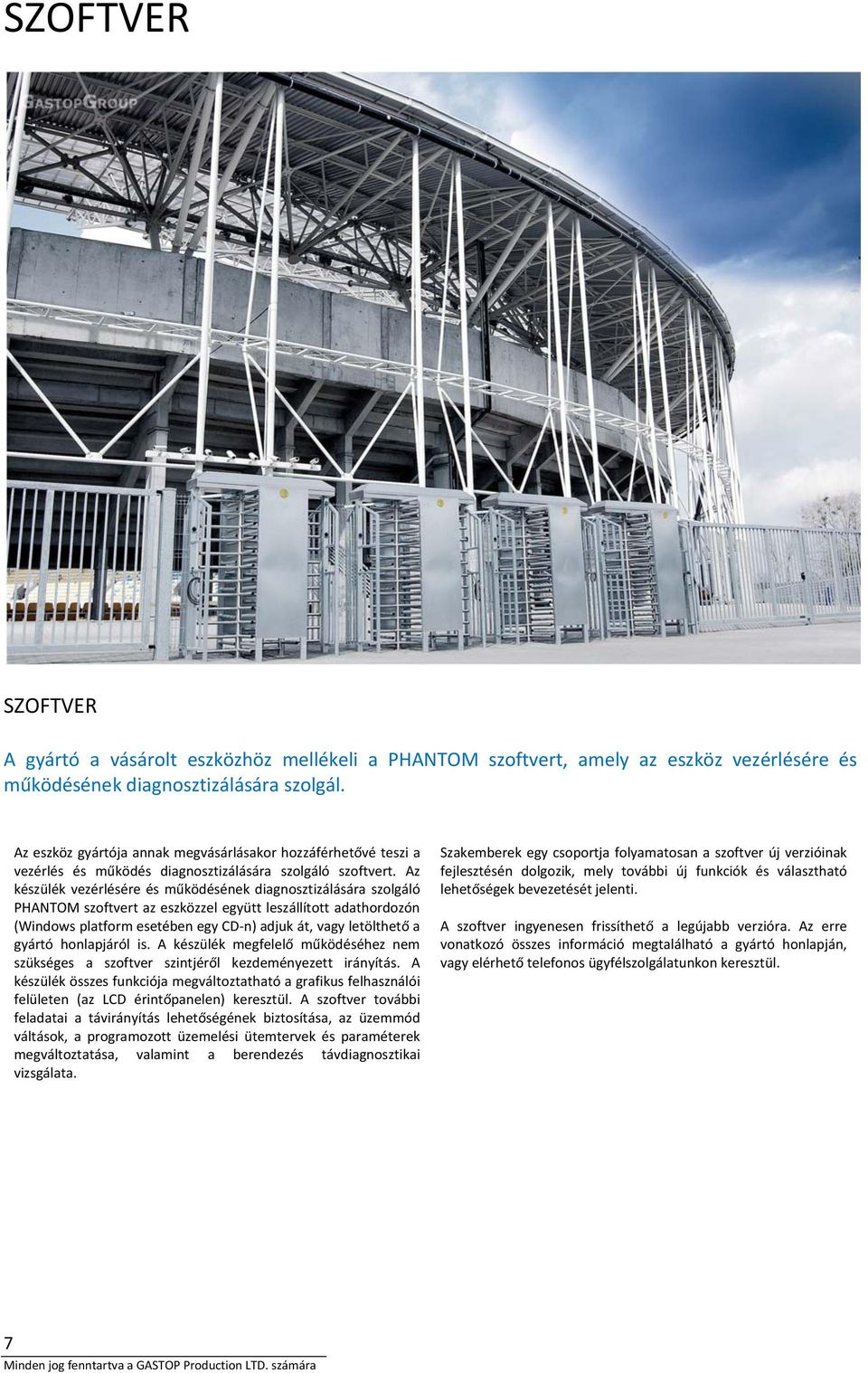

7 SZOFTVER SZOFTVER A gyártó a vásárolt eszközhöz mellékeli a PHANTOM szoftvert, amely az eszköz vezérlésére és működésének diagnosztizálására szolgál. Az eszköz gyártója annak megvásárlásakor hozzáférhetővé teszi a vezérlés és működés diagnosztizálására szolgáló szoftvert. Az készülék vezérlésére és működésének diagnosztizálására szolgáló PHANTOM szoftvert az eszközzel együtt leszállított adathordozón (Windows platform esetében egy CD n) adjuk át, vagy letölthető a gyártó honlapjáról is. A készülék megfelelő működéséhez nem szükséges a szoftver szintjéről kezdeményezett irányítás. A készülék összes funkciója megváltoztatható a grafikus felhasználói felületen (az LCD érintőpanelen) keresztül. A szoftver további feladatai a távirányítás lehetőségének biztosítása, az üzemmód váltások, a programozott üzemelési ütemtervek és paraméterek megváltoztatása, valamint a berendezés távdiagnosztikai vizsgálata. Szakemberek egy csoportja folyamatosan a szoftver új verzióinak fejlesztésén dolgozik, mely további új funkciók és választható lehetőségek bevezetését jelenti. A szoftver ingyenesen frissíthető a legújabb verzióra. Az erre vonatkozó összes információ megtalálható a gyártó honlapján, vagy elérhető telefonos ügyfélszolgálatunkon keresztül. 7

8 INGYENES PROGRAMOK MINIMÁLIS KÖVETELMÉNYEK 1. Intel Pentium/Celeron, vagy az AMD Athlon/Sempron termékcsaládba tartozó, legalább 1 GHz nél nagyobb órajelű processzorral vagy más kompatibilis RAM memóriával felszerelt számítógép 2. Windows XP/Vista/7/8 x86, minimum 2 GB MB szabad terület egy merevlemezen az XGA grafikus kártya (1024x768) szoftverének telepítéséhez. A PHANTOM VEZÉRLŐI ÉS DIAGNOSZTIKAI SZOFTVERE A PHANTOM eszköz vezérlésére és működésének diagnosztizálására szolgáló szoftver általános leírása és alkalmazása A PHANTOM eszközvezérlő és diagnosztikai szoftver két különálló programból áll. A vezérlőprogramot a készüléket kezelő vagy egy ellenőrzött áthaladási helyen (pl. egy létesítmény biztonságos bejáratánál) zajló gyalogosforgalmat irányító személyek, vagy olyan személyek számára fejlesztettük ki, akik jogosultak a készülék üzemmódjának a létesítményből történő szabad (nem ellenőrzött) kilépésre való megváltoztatására a készülék működésének ütemtervében meghatározott időponttól kezdődően. A diagnosztikai program a berendezés gondozásával, felügyeletével, karbantartásával és szervizelésével foglalkozó szakemberek részére készült. A program lehetővé teszi diagnosztikai tesztek lefuttatását a készülék helyes működésének ellenőrzése érdekében. Kifejezetten hasznos eszköz olyan létesítményekben, ahol nagyobb számú eszközt használnak különböző helyeken és azokat rövid idő alatt kell ellenőrizni (pl. diagnosztikai programok lefuttatása egy stadionban, vagy más sportlétesítményben egy tömegrendezvény megszervezése előtt). 8

9 VEZÉRLŐPROGRAM VEZÉRLŐPROGRAM 1.0 VERZIÓ A PHANTOM eszköz távvezérlésére szolgáló program a gyártó beléptetést ellenőrző eszközeihez kapcsolódik (pl. forgókapuk, forgókeresztek, elektromechanikus kapuk, lengőajtók). KAPUVEZÉRLŐ FUNKCIÓK A program lehetővé teszi a kapu olyan alapfunkcióinak irányítását, mint pl. az áthaladás megnyitása egy választott irányban, a készülék üzemmódjának megváltoztatása, az áthaladás lezárása, vagy az áthaladási folyosó akadálymentesítése. A KAPU ÁLLAPOTAINAK VIZUÁLIS MEGJELENÍTÉSE A program megjeleníti a kapumechanizmus nyitási vagy zárási állapotát és a nyitott áthaladás irányát, valamint a pufferbe betöltött és a számítógép által az eszközbe táplált jelek számát és jellegét. A KAPU VEZÉRLÉSE AZ INTERNETEN KERESZTÜL A program lehetővé teszi az eszközhöz való kapcsolódást és annak vezérlését vezeték nélküli internetkapcsolaton (Wi Fi n) keresztül egy vezeték nélküli routerrel való összekapcsolás után, vagy egy vezetékes internethálózaton át. A MŰKÖDÉS IDŐBELI PROGRAMJÁNAK BEÁLLÍTÁSA A program lehetővé teszi a készülék üzemmódjának megváltoztatását egy bizonyos időpontban; pl. 12:00 óra után a készülék lezárás üzemmódra vált. VÉLETLENSZERŰ KIVÁLASZTÁS FUNKCIÓ A program lehetővé teszi egy véletlenszerű kiválasztás funkció bekapcsolását, lezárva az átjárót annak érdekében, hogy véletlenszerűen kiválasztott személyek ellenőrizhetők legyenek (pl. egy munkahelyen). NAGYSZÁMÚ ESZKÖZ IRÁNYÍTÁSA A program lehetővé teszi a program egynél több példányának elindítását egy számítógépen, így nagyobb számú eszköz irányítása (pl. a létesítmény több kapujánál) is lehetséges. 9

10 DIAGNOSZTIKAI PROGRAM DIAGNOSZTIKAI PROGRAM 1.0 VERZIÓ A PHANTOM driver tartalmazza a gyártó eszközeinek (pl. forgókapuk, forgókeresztek, elektromechanikus kapuk, lengőajtók) távdiagnosztikai vizsgálatára szolgáló programot. ESZKÖZDIAGNOSZTIKA AZ INTERNETEN KERESZTÜL A program lehetővé teszi diagnosztikai tesztek távolról történő lefuttatását a Föld bármely pontjáról az Interneten keresztül a PHANTOM meghajtóval ellátott számítógép Internetre való csatlakoztatása után. EREDMÉNYEK ELEMZÉSE ÉS MŰSZAKI TÁMOGATÁS A program elemzést készít és megmutatja, hogy milyen műveleteket kell elvégezni, ha valamilyen rendellenességet találnak az eszközmechanizmus működésében. A FOLYAMAT ÉS AZ ESZÖZÖK ÁLTAL ELVÉGZETT MÉRÉSEK EREDMÉNYEINEK VIZUÁLIS MEGJELENÍTÉSE A program vizuális formában mutatja az eszköz elektromechanikus áramkörét és kijelzi annak jellemzőit; megmutatja az elvégzett diagnosztikai folyamat eredményeként talált minden eltérést vagy hibás működést. ADATOK RÖGZÍTÉSE ÉS MÁSOLÁSA MEREVLEMEZRE VAGY EGYÉB ADATHORDOZÓRA A gép paramétereinek mérésekor kapott eredmények átmásolhatók merevlemezre vagy más adathordozóra egy szövegfile formájában. 10

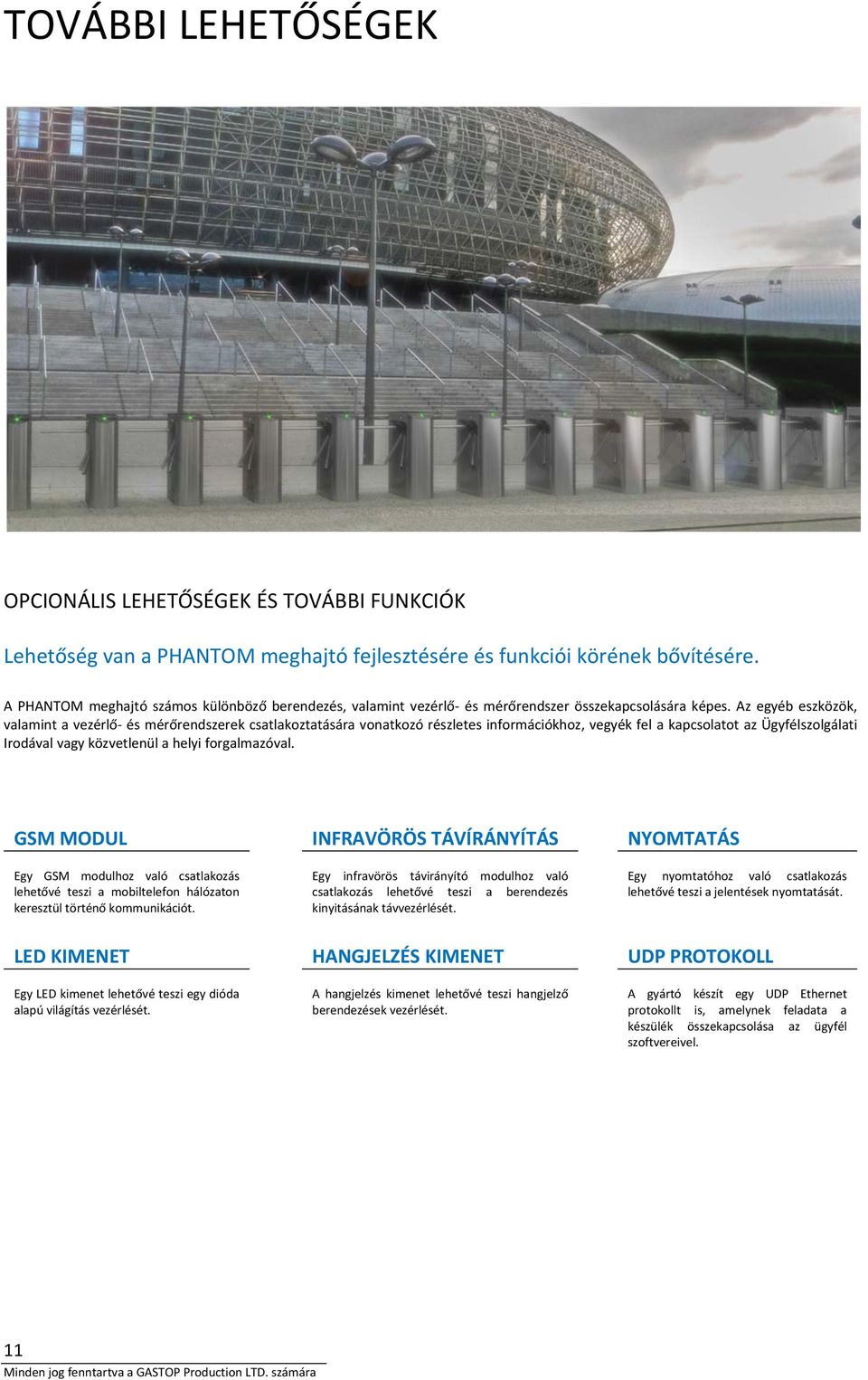

11 TOVÁBBI LEHETŐSÉGEK OPCIONÁLIS LEHETŐSÉGEK ÉS TOVÁBBI FUNKCIÓK Lehetőség van a PHANTOM meghajtó fejlesztésére és funkciói körének bővítésére. A PHANTOM meghajtó számos különböző berendezés, valamint vezérlő és mérőrendszer összekapcsolására képes. Az egyéb eszközök, valamint a vezérlő és mérőrendszerek csatlakoztatására vonatkozó részletes információkhoz, vegyék fel a kapcsolatot az Ügyfélszolgálati Irodával vagy közvetlenül a helyi forgalmazóval. GSM MODUL INFRAVÖRÖS TÁVÍRÁNYÍTÁS NYOMTATÁS Egy GSM modulhoz való csatlakozás lehetővé teszi a mobiltelefon hálózaton keresztül történő kommunikációt. Egy infravörös távirányító modulhoz való csatlakozás lehetővé teszi a berendezés kinyitásának távvezérlését. Egy nyomtatóhoz való csatlakozás lehetővé teszi a jelentések nyomtatását. LED KIMENET HANGJELZÉS KIMENET UDP PROTOKOLL Egy LED kimenet lehetővé teszi egy dióda alapú világítás vezérlését. A hangjelzés kimenet lehetővé teszi hangjelző berendezések vezérlését. A gyártó készít egy UDP Ethernet protokollt is, amelynek feladata a készülék összekapcsolása az ügyfél szoftvereivel. 11

12 PARAMÉTEREK A KÉSZÜLÉK ALAP PARAMÉTEREI A jelen kiadvány tartalmazza a PHANTOM meghajtóra vonatkozó összes alapvető információt A meghajtóra, annak szoftverére, valamint azokra a berendezésekre vonatkozó részletes információkért, amelyekkel képes együttműködni, kérem, vegyék fel a kapcsolatot az Ügyfélszolgálati Irodával vagy közvetlenül a helyi forgalmazóval. ALAP PARAMÉTEREK ÉRTÉK Tápfeszültség 24 V Tárolási nedvességtartalom tartomány relatív nedvességtartalom: % Tárolási hőmérséklettartalom tartomány 30 és +85 o C között Üzemi nedvességtartalom tartomány relatív nedvességtartalom: % Beruházási költségek szegmenstáblázatonként 20 és + 50 o C között Tápegység kimeneti teljesítménye 120 W Biztosítékon keresztül megvalósított kapcsolat 5 A 12

13 PHANTOM világszerte DIAGNOSZTIKAI ÉS MŰSZAKI TÁMOGATÁSI RENDSZER DIAGNOSZTIKAI ÉS MŰSZAKI TÁMOGATÁSI RENDSZER A gyártó megvalósított egy Internetes diagnosztikai és műszaki támogatási rendszert. A berendezés felhasználója napi 24 órában térítésmentesen futtathatja az eszközdiagnosztikai rendszert, valamint műszaki támogatást kap; a szolgáltatást akkor használhatja, miután bejelentkezett a gyártó honlapján. A rendszer segítséget nyújt a felhasználónak és a forgalmazónak is a hatékony és professzionális telepítéshez, üzemeltetéshez, szerviztevékenységhez és az eszközök karbantartásához. A diagnosztikai és műszaki támogatási rendszer általános szerződési feltételeinek beszerzéséhez, kérem, vegyék fel a kapcsolatot az Ügyfélszolgálati Irodával vagy közvetlenül a helyi forgalmazóval. 13
