1 Katalógus - Árlista 2010 Érvényes: től Válaszok az infrastruktúrára s

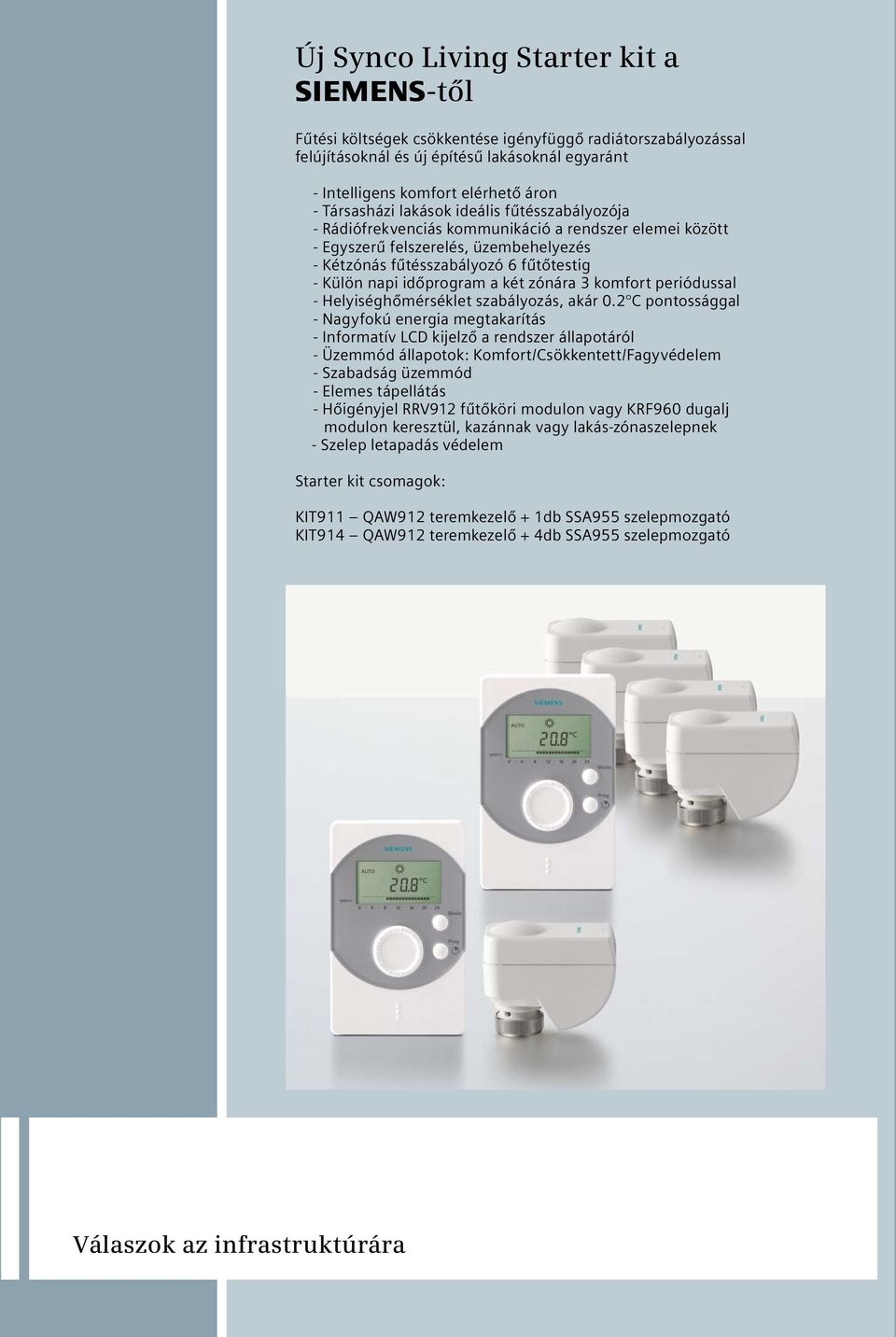

2 Új Synco Living Starter kit a s-től Fűtési költségek csökkentése igényfüggő radiátorszabályozással felújításoknál és új építésű lakásoknál egyaránt - Intelligens komfort elérhető áron - Társasházi lakások ideális fűtésszabályozója - Rádiófrekvenciás kommunikáció a rendszer elemei között - Egyszerű felszerelés, üzembehelyezés - Kétzónás fűtésszabályozó 6 fűtőtestig - Külön napi időprogram a két zónára 3 komfort periódussal - Helyiséghőmérséklet szabályozás, akár 0.2 C pontossággal - Nagyfokú energia megtakarítás - Informatív LCD kijelző a rendszer állapotáról - Üzemmód állapotok: Komfort/Csökkentett/Fagyvédelem - Szabadság üzemmód - Elemes tápellátás - Hőigényjel RRV912 fűtőköri modulon vagy KRF960 dugalj modulon keresztül, kazánnak vagy lakás-zónaszelepnek - Szelep letapadás védelem Starter kit csomagok: KIT911 QAW912 teremkezelő + 1db SSA955 szelepmozgató KIT914 QAW912 teremkezelő + 4db SSA955 szelepmozgató 2 Válaszok az infrastruktúrára

3 TARTALOMJEGYZÉK SZOBATERMOSZTÁTOK ÉS TARTOZÉKAIK 1 RAA.. Szobatermosztátok mechanikus hőmérsékletállítással 1 RDD, RDE Szobatermosztátok LCD kijelzővel, nyomógombos kezeléssel 1 RDH.., RDJ.. Szobatermosztátok LCD kijelzővel, elektronikus forgatógombos kezeléssel 1 QAH Érzékelő 1 ARG Rögzítő 1 REV.. Öntanuló szobatermosztátok energiatakarékos működéssel 2-3 RF/SET Szobatermosztátok rádiófrekvenciás (vezeték nélküli) működéssel 2 TRG2 Ipari kivitelű helyiségtermosztát 3 TEL Telefonos távirányítás eszközei 3 CSŐTERMOSZTÁTOK 3 RAM Csőtermosztát 3 RAK Csőtermosztát 4 RAZ-ST, ALT-AB200 Csőtermosztát 4 RADIÁTORSZELEPEK ÉS TARTOZÉKAIK 4 VEN M / VDN M Radiátorszelepek kézi állítással 4 VEN / VDN / VUN... Termosztatikus radiátorszelepek 5 VD CLC Termosztatikus radiátorszelepek nagy Kv értékkel 5 AEN / ADN Visszatérő radiátorszelepek 5 AVN Csőcsatlakozók radiátorszelepekhez 6 ATN3, RTN, ATN2 Segédenergia nélküli mozgatók (kézikerék, thermofej) 6 STA,STP, AL41 Thermoelektromos szelepmozgatók 2,5mm szelepszár elmozdulással (M30x1,5) 6 VPD / VPE MCV (Mini Kombi Szelep) 7 NYOMÁSKÜLÖNBSÉG SZABÁLYOZÓVAL EYGBEÉPÍTETT SZABÁLYOZÓSZELEP 8 SSD31, SSD81, SSD61, SQD35.., SQD85.., SQD65, Szelepmozgató motorokok VPI45-ös szelepsorozathoz 8 VPI45.., ALE10, ALE11, ALP45 Nyomáskülönbség szabályozóval egybeépített szabályozószelep és tartozékok 8-9 SZELEPMOZGATÓK 2,5mm SZELEPSZÁR ELMOZDULÁSSAL 9 SSA, SSP, SFA,SFP, SUA.. Szelepmozgató motorok 2,5mm szelepszár elmozdulással 9 ZÓNASZELEPEK, MOTOROS GÖMBCSAPOK 9-10 VVI46, VXI46 Egyutú/ kétutú szeleptestek 9 I / VBZ.., I / XBZ.., I/SBC.. Egyutú / kétutú gömbcsapok zónaszabályozásra 10 VVP47..., VXP47..., VMP47 Egyutú/ kétutú/ négyjáratú szeleptestek 11 SZABÁLYOZÓSZELEPEK ÉS SZELEPMOZGATÓ MOTOROK 5.5mm SZELEPSZÁR-ELMOZDULÁSSAL SSB / SSC / SSY Szelepmozgatók 200N / 300N állítóerővel 12 SQS /ASC Szelepmozgatók 400N állítóerővel 12 VVP45 / VXP45 Egyutú/ kétutú szeleptestek 5,5mm szelepszár elmozdulással 13 ALG... Hollandik tömítéssel 14 VXG48 Kétutú szeleptest 5,5mm szelepszár elmozdulással 14 VVG44 /VXG44 Egyutú/ kétutú szeleptestek 5,5mm szelepszár elmozdulással 15 SZABÁLYOZÓSZELEPEK ÉS SZELEPMOZGATÓ MOTOROK 20mm/ 40mm SZELEPSZÁR-ELMOZDULÁSSAL SQX Szelepmozgatók 700N / 20mm 16 SKD Elektrohidraulikus szelepmozgató 1000N / 20mm 16 SKB Elektrohidraulikus szelepmozgató 2800N / 20mm 16 SKC Elektrohidraulikus szelepmozgató 2800N / 40mm 17 VVG41/ VXG41 Egyutú/ kétutú szeleptestek, menetes, PN16 18 VVF21 Egyutú szeleptest, karimás, PN6 19 VVF31 Egyutú szeleptest, karimás, PN10 19 VVF40.. Egyutú szeleptest, karimás, PN16 20 VVF41.. Egyutú szeleptest, karimás, PN16 20 VVF52 Egyutú szeleptest, karimás, PN25 21 VVF52 G Egyutú szeleptest, karimás, PN25, gőzre 21 VVF61 Egyutú szeleptest, karimás, PN40 22 VXF21 Kétutú szeleptest, karimás, PN6 22 VXF31 Kétutú szeleptest, karimás, PN10 23 VXF41 Kétutú szeleptest, karimás, PN16 23 VXF40 Kétutú szeleptest, karimás, PN16 24 VXF61 Kétutú szeleptest, karimás, PN40 24 MAGNETIKUS SZELEPEK MXG461 Magnetikus szelep, menetes 25 MXF461 Magnetikus szelep, karimás 25 M3P FY Magnetikus szelep, karimás 25 MVF461 Magnetikus szelep, karimás 26 KEVERŐCSAPOK ÉS MOTORJAIK VBG Keverőcsap, PN10, menetes 26 VBI Keverőcsap, PN10, belső menetes 26 VCI Keverőcsap, PN10, belső menetes 26 VBF Keverőcsap, PN10, karimás 26 SQK / SQL Forgatómotor 27 ASK / ASC /ASZ Kiegészítők a motorokhoz 27 PILLANGÓSZELEPEK ÉS MOTORJAIK VKF41 Pillangószelep 27 VKF46 Pillangószelep, tömören záró 28 SQL Forgatómotor 28 ASK Kiegészítők 28

4 TARTALOMJEGYZÉK SZÁRNYKEREKES HŐMENNYISÉGMÉRŐK 29 WFM407 Hőmennyiségmérő fűtésre 29 WFQ21 Hőmennyiségmérő fűtésre 29 WFN21 Hőmennyiségmérő hűtés / fűtés 29 WFR21 Hőmennyiségmérő hűtés / fűtés 29 ULTRAHANGOS HŐMENNYISÉGMÉRŐK ÉS TARTOZÉKAI WR6 Ultrahangos hőmennyiségmérők (lakossági) 29 WFZ Beépítőkészletek, gömbcsapok érzékelőkhöz 30 UH50 Ultrahangos hőmennyiségmérők (Ipari / közületi) 30 WZR5 Ultrahangos mérők - kiegészítő 30 WZT, WZU Kiegészítők 30 VÍZMENNYISÉG-MÉRŐK ÉS TARTOZÉKAIK 31 WFK Vízóra hideg vízre 31 WFW Vízóra meleg vízre 31 WFZ Hollandi és rádiós fedlap vízórákhoz 31 M-BUSZ RENDSZER ELEMEI 31 OZW., WZC, AEW Központ, Illesztőegység, Impulzus adapter 31 IDŐJÁRÁSKÖVETŐ FŰTÉSSZABÁLYOZÓK (ÚJ ALBATROS 2) ALBATROS 2 ( ), RVS Fűtésszabályozó készletek, Albatros 2 - szabályozó elektronikák AGP Csatlakozók RVS-hez 33 TARTOZÉKOK ÉS ÉRZÉKELŐK RVS KÉSZÜLÉKEKHEZ (ÚJ ALBATROS 2) 34 AVS.., QAA.., Kiegészítők, kezelő egységek 34 QAC34, AVS.., QAD36, QAZ36 Érzékelők és jeltovábbítók 34 ESZKÖZÖK LPB RENDSZEREKHEZ 35 OCI, MC35 Szervízeszköz, GSM modem 35 RWD32S HŐMÉRSÉKLET KÜLÖNBSÉG SZABÁLYOZÓ SZOLÁR ALKALMAZÁSOKHOZ 35 RVD IDŐJÁRÁSFÜGGŐ HŐKÖZPONTI SZABÁLYOZÓK 35 RVD120, RVD140, RVD230, RVD240 Időjárásfüggő hőközponti szabályozók 35 SYNCO100 SOROZAT 36 RLA / RLM /RLE Kompakt szabályozók 36 SYNCO200 SOROZAT 36 RLU Univerzális szabályozók 36 SEH, SEZ, SEM62.2 Kapcsolóóra, Univerzális jelátalakító, Univerzális transzformátor AC230V/AC24V 36 SYNCO LIVING 37 QAX / QAW / stb. Otthoni épületautomatizálási rendszer rádiófrekvenciás kapcsolattal 37 QAW912, KIT911, KIT914 Synco Living Starter Kit fűtésszabályozó rendszer rádiófrekvenciás kapcsolattal 38 SYNCO RMB.., RMH.., RMK.., RMS.., RMU.. Synco 700 szabályozók 40 RMZ.., OZW.., OZZ.., ACS.. Kiegészítő modulok, Kommunikációs egységek, Kártyák, Szoftverek 40 RXB EGYEDI HELYISÉGSZABÁLYOZÓK ÉS KIEGÉSZÍTŐI 41 RXB.., QAX.., RXZ.., RXB Egyedi helyiségszabályozók és kiegészítői 41 SYMARO ÉRZÉKELŐK QAA / BSG Beltéri érzékelők, alapjel-távadók 42 QAM2120 Légcsatornába szerelhető hőmérsékletérzékelők 42 QAE2120 / QAP / QAZ Merülő érzékelők 42 QAD Csőre bilincselhető érzékelők 42 QAC Külső érzékelők 42 ALT Merülőhüvelyek 43 QAF Fagyvédő termosztátok 43 QBE Nyomástávadó 43 QBM81 / QBM66 / QBM65... Nyomáskülönbség kapcsoló / Nyomáskülönbség távadó 43 FK-PZ Kiegészítők 43 QFA Páratartalom érzékelő 44 QFM Légcsatornába szerelhető kombinált érzékelők 44 QXA Kondenzáció érzékelő 44 AQX Kiegészítő modul 44 QPA Légminőség érzékelő 44 ARG Szerelőkészlet 44 QLS / QVM / QVE / FGT Speciális érzékelők 45 FAN-COIL TERMOSZTÁTOK RAB Elektromechanikus fan-coil termosztátok 45 RCC Elektronikus fan-coil termosztátok 45 RDF Elektronikus fan-coil termosztátok LCD klijelzővel 46 RDF3.., RDF4.. Fali kötődobozba telepíthető fan-coil termosztátok 46 RDG.. ÚJ RDG.. típusú helyiségszabályozók univerzális alkalmazásokhoz 47 RCU Univerzális szobatermosztátok 47 HŰTÉSI SZELEP 47 MVL Hűtési szelep 47 ZSALUMOZGATÓ MOTOROK 48 GMA Zsalumozgató, 7 Nm 48 GCA Zsalumozgató, 18 Nm 48 GDB Zsalumozgató, 5 Nm 48 GLB Zsalumozgató,10 Nm 48 GEB Zsalumozgató, 15 Nm 48 GBB Zsalumozgató, 25 Nm 48 FREKVENCIAVÁLTÓK SED2 Frekvenciaváltók SIEMENS KAPCSOLATOK 53

5 Szobatermosztátok mechanikus hőmérséklet állítással RAA.. Helyiséghőmérséklet-szabályozó család Belső beállítás (közületi kivitel) RAA10 14,55 N3000 Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 6 (2)A Szabályozás jellege: 2-pont szabályozás Fűtés vagy hűtés szabályozására Külső beállítás RAA20 11,42 N3000 Hőmérséklet állítása: mechanikus forgatógombbal Kapcsolási különbség 1K Védettség: IP 30 Szín: fehér (RAL 9003) Külső beállítás, KI/BE kapcsoló RAA30 15,65 N3000 Külső beállítás, hűtés/fűtés kapcsoló RAA40 16,10 N3000 Szobatermosztátok digitális kijelzővel, nyomógombos kezeléssel RDD10 Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 5 (2)A Szabályozás jellege: 2-pont szabályozás Fűtés szabályozására Hőmérséklet állítása: nyomógombbal Elemes tápellátás 2db AAA 1,5V Kapcsolási különbség 1K Védettség: IP 30 Szín: fehér (RAL 9003) RDE.. Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 5(2)A Szabályozás jellege: 2-pont szabályozás Fűtés szabályozására Hőmérséklet állítása: nyomógombbal Elemes tápellátás 2db AAA 1,5V Kapcsolási különbség 1K Védettség: IP 30 Szín: fehér (RAL 9003) LCD kijelző Nappali/ éjszakai átváltó Időzíthető átkapcsolás (homokóra funkció) Létezik 230V-os tápellátású kivitel (RDD10) LCD kijelző Heti programozhatóság Létezik 230V-os tápellátású kivitel(rde10) RDE távérzékelő csatlakozóval, távérzékelő: QAH11, külön rendelhető RDD ,14 N3031 RDE ,21 N3035 RDE ,39 N3036 NTC érzékelő RCC.., RCU.., RDF.., RDE20.1 szabályozókhoz Csatlakozó a kábel végén QAH11 9,64 N1840 Rögzítő QAH11.. érzékelőhöz ARG86.3 0,89 N1840 Szobatermosztátok digitális kijelzővel, elektronikus forgatógombos kezeléssel RDH10 Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 5 (2)A Szabályozás jellege: 2-pont szabályozás Fűtés vagy hűtés szabályozására Hőmérséklet állítása: Elektronikus forgatógombbal Elemes tápellátás DC 3V (2db AA 1,5V) Kapcsolási különbség 1K Védettség: IP 20 Szín: fehér (RAL 9003) Nagyméretű LCD kijelző Elektronikus forgatógombos hőmérséklet állítás RDH10 29,52 N3069 RDJ10 Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 5 (2) Szabályozás jellege: 2-pont szabályozás Fűtés szabályozására Hőmérséklet állítása: Elektronikus forgatógombbal Elemes tápellátás DC 3V (2db AAA 1,5V) Kapcsolási különbség 1K Védettség: IP 20 Szín: fehér (RAL 9003) Nagyméretű LCD kijelző Napi programozhatóság Elektronikus forgatógombos hőmérséklet állítás RDJ10 42,48 N3071 1

6 Öntanuló szobatermosztátok energiatakarékos működéssel REV.. Öntanuló, helyiséghőmérséklet-szabályozó család, magyar nyelvű menüvel, könnyű kezelhetőséggel, tolókapcsolós programozhatósággal Napi program (ua. vevőegységgel rádiós órajelhez) REV13 (REV13DC) 56,36 59,67 N2201 Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,1 6 (2,5)A Szabályozás jellege: PID szabályozás (öntanuló, energiatakarékos) Kijelzési és beállítási pontosság: 0,2 C Programozási lépcsők: 10 perc Fűtés vagy hűtés szabályozására (csak REV 24) Telefonos távvezérelhetőség Programozás: tolókapcsolóval Hőmérséklet állítása: nyomógombbal Szín: fehér (RAL 9003) napos program (hétköznapok és hétvége) (ua. vevőegységgel rádiós órajelhez) Heti program (ua. vevőegységgel rádiós órajelhez) REV17 (REV17DC) REV24 (REV24DC) 64,97 68,29 70,94 74,26 N2203 N2205 Öntanuló szobatermosztátok energiatakarékos működéssel, érintőképernyős kezeléssel REV.. Öntanuló, helyiséghőmérséklet-szabályozó család Touch Screen (érintőképernyős) kezeléssel Napi program, érintőképernyős kezelés, telefonon távvezérelhető REV100 65,52 N2211 Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 8 (3,5)A Szabályozás jellege: PID szabályozás (öntanuló, energiatakarékos) Kék háttérvilágítás (csak REV200/200S) Kijelzési és beállítási pontosság: 0,2 C Programozási lépcsők: 10 perc Fűtés vagy hűtés szabályozására (csak REV 200 és 200S) Telefonos távvezérelhetőség (mind) Hőmérséklet állítása: képernyő érintéssel Szín: fehér (RAL 9003) Heti program, érintőképernyős kezelés, háttérvilágítás, telefonon távvezérelhető, szabadság program, stb. Ugyanaz, mint REV200 Ezüst színben REV ,72 N2212 REV200S 126,13 N2212 Szobatermosztátok vezetékes kazánkapcsolatot nem igénylő kivitelben (rádiófrekvenciás) RF/SET Helyiséghőmérséklet-szabályozók rádiófrekvenciás jeltovábbítással (vezeték nélküli kivitelek), komplett szettben (adó és vevő egyben) Ugyanaz, mint RDH10, csak vezeték nélküli kivitel kommunikáció 433MHz RDH10RF/SET 64,70 N2211 A vezetékes kapcsolatot nem igénylő készülékek elsősorban családi házas felhasználásra lettek kialakítva. A termosztát és a vevőegység távolsága legfeljebb 2 szint lehet (pince/padlás). A kapcsolat minőségét nagyban befolyásolhatja az épületszerkezet (sűrű vasbeton, vastag tömésfal, stb.). A jel erősségét a vevőegységen lévő LED-en lehet ellenőrizni. Ugyanaz, mint RDJ10, csak vezeték nélküli kivitel kommunikáció 433MHz RDJ10RF/SET 82,86 N2212 Ugyanaz mint REV24 (kivéve telefonos távirányíthatóság), csak vezeték nélküli kivitel (ua. vevőegységgel rádiós órajelhez) REV24RF/SET (REV24RFDC /SET) 142,55 145,86 N2212 Ugyanaz mint REV200, csak vezeték nélküli kivitel kommunikáció 868MHz REV200RF/SET 208,82 N2214 2

7 Öntanuló szobatermosztátok szelepekhez REV.. Öntanuló, helyiséghőmérséklet-szabályozó család 3-pont kimenettel (szelepek vezérléséhez) Heti program, állásos (3-pont) kimenet, PI öntanuló szabályozás, Magyar menü, egyszerű kezelés, stb. Telefonos távvezérlés, stb. REV34 127,51 N2208 Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 6 (2,5)A Szabályozás jellege:3-pont szabályozás PID móddal (öntanuló, energiatakarékos) Kijelzési és beállítási pontosság: 0,2 C Programozási lépcsők: 10 perc Telefonos távvezérelhetőség Hőmérséklet állítása: érintőképernyő (REV300), nyomógombbal (REV33) Szín: fehér (RAL 9003) Heti program, állásos (3-pont) kimenet, PI öntanuló szabályozás, Érintőképernyős kezelés Telefonos távvezérlés, stb. REV ,15 N2213 Ipari kivitelű helyiségtermosztát Kapcsolási feszültség: AC V Kapcsolási áramerősség: 0,2 10(2)A Szabályozás jellege: 2-pont szabályozás Hőmérséklet tartomány: C Kapcsolási különbség: 0,7 6K (állítható) Környezeti hőmérséklet: max.60 C Robosztus ház Védettség: IP54 Ipari kivitelű helyiségtermosztát TRG2 123,48 N1329 Telefonos távirányítás eszközei TEL30.4 Tápfeszültség: 230V Áramfelvétel: 2VA Kimenetek terhelhetősége: 250V, 5(3)A 3-jegyű kódos azonosítás TONE üzemmódú telefonokról kapcsolható Alkalmazható: REV17, REV24, REV34, REV100, REV200, REV300 termosztátokhoz (REV24RF-hez és REV200RF-hez nem!), és ALBATROS...-hoz Kiépített analóg vezetékes telefonvonalhoz csatlakoztatható modem, 2db potenciálmentes kimenet kapcsolására és 2db bemenet ellenőrzésére TEL ,82 - TELGD04.GSM Tápfeszültség: 12V DC(tápegység tartozék) Áramfelvétel: mA 2db relé kimenet, kimenetek terhelhetősége: max.5a / 250V GSM sáv: 850/900/1800/1900MHz Tápegységgel, antennával kompletten Alkalmazható: REV13, REV17, REV24, REV100, REV200, REV300 termosztátokhoz (REV24RF-hez és REV200RF-hez nem!), és ALBATROS...-hoz GSM alapú modem lakossági és ipari alkalmazásokra, SIM-kártyás működéssel, 2db relé kimenettel és 4db potenciálmentes bemenettel TELGD04.GSM 231,00 - GD04-A Csőtermosztát RAM Tartalék akkumulátor TELGD04.GSM -modemhez áramszünet esetére. GD04-A 37,07 - Kapcsolható feszültség: AC V Kapcsolható áramerősség: 0,2 16A Hőmérséklet állítási tartomány: C Érzékelő: Bimetal Várható élettartam: min kapcsolás Kapcsolási különbség: kb. 8K Maximális csőhőmérséklet: 110 C Maximális környezeti hőmérséklet: 85 C Védettség: IP40 Csőtermosztát külső beállítási lehetőséggel Csőtermosztát belső beállítási lehetőséggel RAM-TR.2000M 14,59 N1197 RAM-TW.2000M 15,10 N1197 3

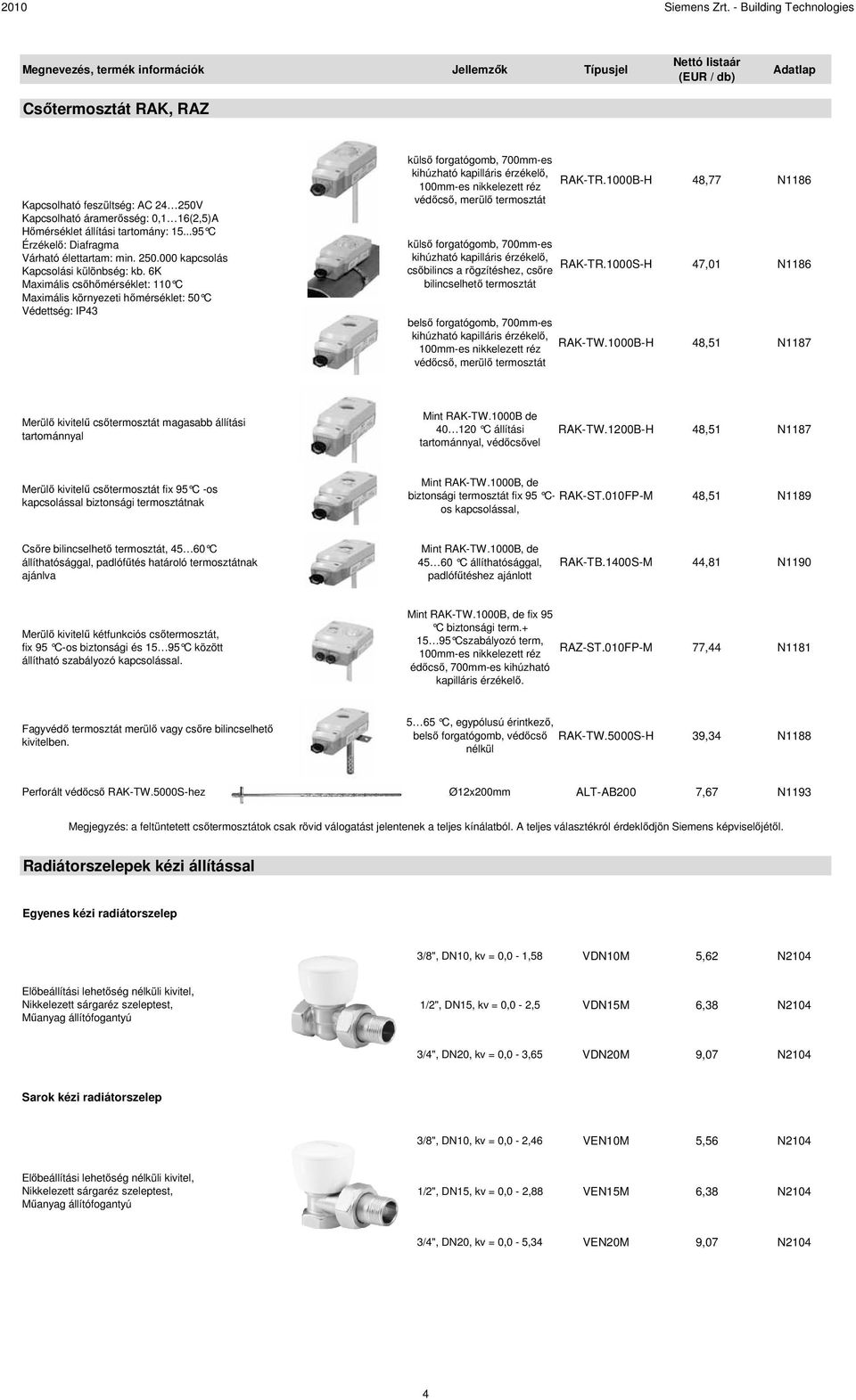

8 Csőtermosztát RAK, RAZ Kapcsolható feszültség: AC V Kapcsolható áramerősség: 0,1 16(2,5)A Hőmérséklet állítási tartomány: C Érzékelő: Diafragma Várható élettartam: min kapcsolás Kapcsolási különbség: kb. 6K Maximális csőhőmérséklet: 110 C Maximális környezeti hőmérséklet: 50 C Védettség: IP43 külső forgatógomb, 700mm-es kihúzható kapilláris érzékelő, 100mm-es nikkelezett réz védőcső, merülő termosztát RAK-TR.1000B-H 48,77 N1186 külső forgatógomb, 700mm-es kihúzható kapilláris érzékelő, RAK-TR.1000S-H csőbilincs a rögzítéshez, csőre 47,01 N1186 bilincselhető termosztát belső forgatógomb, 700mm-es kihúzható kapilláris érzékelő, 100mm-es nikkelezett réz védőcső, merülő termosztát RAK-TW.1000B-H 48,51 N1187 Merülő kivitelű csőtermosztát magasabb állítási tartománnyal Mint RAK-TW.1000B de C állítási tartománnyal, védőcsővel RAK-TW.1200B-H 48,51 N1187 Merülő kivitelű csőtermosztát fix 95 C -os kapcsolással biztonsági termosztátnak Mint RAK-TW.1000B, de biztonsági termosztát fix 95 Cos RAK-ST.010FP-M 48,51 N1189 kapcsolással, Csőre bilincselhető termosztát, C állíthatósággal, padlófűtés határoló termosztátnak ajánlva Mint RAK-TW.1000B, de C állíthatósággal, padlófűtéshez ajánlott RAK-TB.1400S-M 44,81 N1190 Merülő kivitelű kétfunkciós csőtermosztát, fix 95 C-os biztonsági és C között állítható szabályozó kapcsolással. Mint RAK-TW.1000B, de fix 95 C biztonsági term Cszabályozó term, 100mm-es nikkelezett réz édőcső, 700mm-es kihúzható kapilláris érzékelő. RAZ-ST.010FP-M 77,44 N1181 Fagyvédő termosztát merülő vagy csőre bilincselhető kivitelben C, egypólusú érintkező, belső forgatógomb, védőcső nélkül RAK-TW.5000S-H 39,34 N1188 Perforált védőcső RAK-TW.5000S-hez Ø12x200mm ALT-AB200 7,67 N1193 Megjegyzés: a feltüntetett csőtermosztátok csak rövid válogatást jelentenek a teljes kínálatból. A teljes választékról érdeklődjön Siemens képviselőjétől. Radiátorszelepek kézi állítással Egyenes kézi radiátorszelep 3/8", DN10, kv = 0,0-1,58 VDN10M 5,62 N2104 Előbeállítási lehetőség nélküli kivitel, Nikkelezett sárgaréz szeleptest, Műanyag állítófogantyú 1/2", DN15, kv = 0,0-2,5 VDN15M 6,38 N2104 3/4", DN20, kv = 0,0-3,65 VDN20M 9,07 N2104 Sarok kézi radiátorszelep 3/8", DN10, kv = 0,0-2,46 VEN10M 5,56 N2104 Előbeállítási lehetőség nélküli kivitel, Nikkelezett sárgaréz szeleptest, Műanyag állítófogantyú 1/2", DN15, kv = 0,0-2,88 VEN15M 6,38 N2104 3/4", DN20, kv = 0,0-5,34 VEN20M 9,07 N2104 4

9 Termosztatikus radiátorszelepek /TRV/ VDN1.. Egyenes radiátorszelep Előbeállítható kivitel, az előbeállítás a tartozék védőkupakkal lehetséges, Nikkelezett sárgaréz szeleptest, Felszerelhető RTN.. Termofejjel (M30 x 1,5) illetve SSA..-motoros vagy STA.. termoelektromos szelepmozgatóval DIN szerint 3/8", DN10, kv=0,09-0,63 VDN110 5,67 N2105 1/2", DN15, kv=0,1-0,89 VDN115 6,38 N2105 3/4", DN20, kv=0,31-1,41 VDN120 8,95 N2105 VEN1.. Sarok radiátorszelep Előbeállítható kivitel, az előbeállítás a tartozék védőkupakkal lehetséges, Nikkelezett sárgaréz szeleptest, Felszerelhető RTN.. Termofejjel (M30 x 1,5) illetve SSA..-motoros vagy STA.. termoelektromos szelepmozgatóval DIN szerint, AEN visszatérőkhöz! 3/8", DN10, kv=0,09-0,63 VEN110 5,67 N2105 1/2", DN15, kv=0,1-0,89 VEN115 6,38 N2105 3/4", DN20, kv=0,31-1,41 VEN120 8,95 N2105 VDN2.. Egyenes radiátorszelep Ugyanaz, mint VDN1.., csak NF szerint (rövid kivitel) ADN visszatérőkhöz! 3/8", DN10, kv=0,09-0,63 VDN210 5,67 N2106 1/2", DN15, kv=0,1-0,89 VDN215 6,38 N2106 3/4", DN20, kv=0,31-1,41 VDN220 8,95 N2106 VEN2.. Sarok radiátorszelep 3/8", DN10, kv = 0,09-0,63 VEN210 5,67 N2106 Ugyanaz, mint VEN1.., csak NF szerint (rövid kivitel) 1/2", DN15, kv = 0,10-0,89 VEN215 6,38 N2106 3/4", DN20, kv = 0,31-1,41 VEN220 8,95 N2106 VUN2.. Axiális radiátorszelep Előbeállítható kivitel, az előbeállítás a tartozék védőkupakkal lehetséges, Nikkelezett sárgaréz szeleptest, Felszerelhető RTN.. Termofejjel (M30 x 1,5) illetve SSA..-motoros vagy STA.. termoelektromos szelepmozgatóval 3/8", DN10, kv=0,14-0,6 VUN210 5,99 N2106 1/2", DN15, kv=0,13-0,77 VUN215 6,56 N2106 Termosztatikus radiátorszelepek nagy kv értékkel VD..CLC Nagy Kv-értékkel Előbeállítható kivitel, Nikkelezett sárgaréz szeleptest, Felszerelhető SSA..-motoros vagy STA.. és STS.. termoelektromos szelepmozgatóval Kézi állítógomb/védőkupak tartozék 1/2", DN15, kv=0,25-1,9 VD115CLC 10,65 N2103 3/4", DN20, kv=0,25-2,6 VD120CLC 14,06 N2103 1", DN25, kv=0,25-2,6 VD125CLC 17,04 N2103 Visszatérő radiátorszelepek Egyenes kivitel 2-csöves rendszerekhez Nikkelezett sárgaréz szeleptest Előbeállítási lehetőség a kupak alatt 3/8, DN10, kv = 0,15-1,8 ADN10 4,37 N2107 1/2, DN15, kv = 0,2-2,5 ADN15 4,88 N2107 3/4, DN20, kv = 0,2-3,0 ADN20 6,46 N2107 Sarok kivitel 2-csöves rendszerekhez Nikkelezett sárgaréz szeleptest Előbeállítási lehetőség a kupak alatt 3/8, DN10, kv = 0,15-1,8 AEN10 4,37 N2107 1/2, DN15, kv = 0,2-2,5 AEN15 4,88 N2107 3/4, DN20, kv = 0,2-3,0 AEN20 6,46 N2107 5

10 Csatlakozók termosztatikus radiátorszelepekhez csatlakozók rézcsőhöz 3/8" szelephez, cső Ø12mm AVN ,56 1/2" szelephez, cső Ø12mm AVN ,56 1/2" szelephez, cső Ø14mm AVN ,56 1/2" szelephez, cső Ø15mm AVN ,56 1/2" szelephez, cső Ø16mm AVN ,56 csatlakozók PEX csőhöz 1/2" szelephez, csőø12x1.1 AVN15P12 2,46 1/2" szelephez, cső Ø14x2 AVN15P14 2,46 csatlakozók Alupex csőhöz 1/2" szelephez, cső Ø14x2 AVN15A14 2,82 1/2" szelephez, cső Ø16x2 AVN15A16 2,82 Kézi állítókerék Kézi állítókerék termosztatikus szeleptestre anyaga: műanyag ATN3 2,55 N2106 Termosztatikus fej Termosztatikus szelepfej, Folyadéktöltetű érzékelő, Állítási tartomány alul-felül korlátozható, Teljesen elzárható M30 x 1,5 mm hollandis csatlakozás 0 C / 8-28 C állítási tartomány, matt fehér (standard) RTN51 7,06 N2111 mint RTN51, fényes fehér RTN51G 7,06 N2111 mint RTN51, fényes króm RTN51C 23,81 N2111 Ugyanaz, mint RTN51, távérzékelős kivitel 2 m hosszú kapilláris cső, 0 C / 8-28 C állítási tartomány RTN71 25,46 N2111 Ugyanaz, mint RTN51, távállítós kivitel 2 m hosszú kapilláris cső, 0 C / 8-28 C állítási tartomány RTN81 30,39 N2111 Lopásvédő gyűrű ATN2 2,55 N2106 Termoelektromos szelepállítók 2.5 mm szelepszár elmozdulással STA.. Termoelektromos állítómotor, 2-pont működés, állítóerő 105N, Hangtalan működés, kb.2-3 perc futásidő, Elmozdulás kijelzése, Felszerelhető VD..,VE radiátorszelepekhez, VVI46, VXI46 zónaszelepekhez, VVP46...,VXP46... szelepekhez AC 230 V, 1.2 m kábel STA21 24,39 N4877 AC 24 V, 1.2 m kábel STA71 24,39 N4877 STP.. Termoelektromos állítómotor, 2-pont működés, állítóerő 105N, Hangtalan működés, kb.2-3 perc futásidő, Elmozdulás kijelzése, Felszerelhető VVP47, VXP47, VMP47 szelepekhez AL41 Lopásvédő STA és STP termoelektromos fejekehez AC 230 V, 1.2 m kábel STP21 24,39 N4878 AC 24 V, 1.2 m kábel STP71 24,39 N4878 imbuszkulcsos rögzítés AL41 13,36-6

11 Radiátorszelep nyomáskülönbség-szabályozóval egybeépítve /MCV/ Egyenes kivitel Szabályozott p: 0,05 bar Egyenes radiátorszelep nyomáskülönbség szabályozóval 3/8", pw=0,05bar, kv=45l/h* VPD110A-45 30,87 N2185 3/8", pw=0,05bar, kv=90l/h* VPD110A-90 30,87 N2185 3/8", pw=0,05bar, kv=145l/h* VPD110A ,87 N2185 Egyenes radiátorszelep nyomáskülönbség szabályozóval 1/2", pw=0,05bar, kv=45l/h* VPD115A-45 34,02 N2185 1/2", pw=0,05bar, kv=90l/h* VPD115A-90 34,02 N2185 1/2", pw=0,05bar, kv=145l/h* VPD115A ,02 N2185 Szabályozott p: 0,1 bar Egyenes radiátorszelep nyomáskülönbség szabályozóval 3/8", pw=0,1bar, kv=60l/h* VPD110B-60 30,87 N2185 3/8", pw=0,1bar, kv=120l/h* VPD110B ,87 N2185 3/8", pw=0,1bar, kv=200l/h* VPD110B ,87 N2185 Egyenes radiátorszelep nyomáskülönbség szabályozóval 1/2", pw=0,1bar, kv=60l/h* VPD115B-60 34,02 N2185 1/2", pw=0,1bar, kv=120l/h* VPD115B ,02 N2185 1/2", pw=0,1bar, kv=200l/h* VPD115B ,02 N2185 Sarok kivitel Szabályozott p: 0,05 bar Sarok radiátorszelep nyomáskülönbség szabályozóval 3/8", pw=0,05bar, kv=45l/h* VPE110A-45 30,87 N2185 3/8", pw=0,05bar, kv=90l/h* VPE110A-90 30,87 N2185 3/8", pw=0,05bar, kv=145l/h* VPE110A ,87 N2185 Sarok radiátorszelep nyomáskülönbség szabályozóval 1/2", pw=0,05bar, kv=45l/h* VPE115A-45 34,02 N2185 1/2", pw=0,05bar, kv=90l/h* VPE115A-90 34,02 N2185 1/2", pw=0,05bar, kv=145l/h* VPE115A ,02 N2185 Szabályozott p: 0,1 bar Sarok radiátorszelep nyomáskülönbség szabályozóval 3/8", pw=0,1bar, kv=60l/h* VPE110B-60 30,87 N2185 3/8", pw=0,1bar, kv=120l/h* VPE110B ,87 N2185 3/8", pw=0,1bar, kv=200l/h* VPE110B ,87 N2185 Sarok radiátorszelep nyomáskülönbség szabályozóval 1/2", pw=0,1bar, kv=60l/h* VPE215B-60 34,02 N2185 1/2", pw=0,1bar, kv=120l/h* VPE215B ,02 N2185 1/2", pw=0,1bar, kv=200l/h* VPE215B ,02 N2185 * = térfogatáram 3-as előbeállítás esetén, 0,5mm szelepszár elmozdulás mellett. Miért egyedülállóak az MCV radiátorszelepek? (MCV= Mini Combi Valve) A hagyományos radiátorszelep alkalmazásakor az egyik szelepen való módosítás hatással van a többi radiátorra jutó térfogatáramra. Ha a hagyományos radiátorszelepet zárom, akkor a többi radiátorra nagyobb térfogatáram jut (=jobban fűt), ha nyitom, akkor kisebb térfogatáram jut (=elégtelen fűtés). MCV szelep alkalmazásakor az egy radiátorra jutó térfogatáram mindig azonos. Ezáltal a fűtés komfortosabb, a zajhatások elkerülhetők. Alkalmazása különösen ajánlott többszintes új épületeknél vagy régi épületek felújításánál, ahol a gépészeti tervek már nem állnak rendelkezésre. Kérje az MCV működését bemutató DVD-t vagy CD-t a Siemens üzletkötőjétől! Automatikus áramlás korlátozás minden működési helyzetben Pontos tervezhetőség, nincs szükség biztonsági ráhagyásra Nem igényel hidraulikus beszabályozást Nincs szükség külön strangszabályozó szelep beépítésére Nincsenek áramlási-zaj problémák Előbeállítási lehetőség a kv-értékhez DIN és NF termékválaszték, DN 10 és DN 15-ös méretek Nikkelezett sárgaréz szeleptest Belső menetes és hollandis csatlakozás az ISO 7/1-szerint Alkalmazható RTN termosztatikus fejekkel, STA, STS61 termikus szelepállítókkal és SSA motoros szelepállítóval 7

12 Szelepmozgató motorok a VPI45-ös szelepsorozathoz SSD.. Szelepállító motor DN15..DN32.. méretű VPI45 típusú kombiszelepekhez. M30x1.5 menetes csatlakozással. 1,5 m-es kábellel. Védettség: IP40. Állítóerő 200N SQD.. Szelepállító motor DN40..DN50.. méretű VPI45 típusú kombi szelepekhez. M30x1.5 menetes csatlakozással. 1,5 m-es kábellel. Elmozdulás kijelzéssel és kézi állítási lehetőséggel, Védettség: IP40. Állítóerő 400N AC 230 V, 3-pont, szelepszár elm.:5,5 mm, 150 s futásidő AC 24 V, 3-pont, szelepszár elm.:5,5 mm, 150 s futásidő AC 24 V, 0 10V, szelepszár elm.:5,5 mm, 75 s futásidő, önkalibrálás AC 230 V, 3-pont, szelepszár elm.:6,5 mm, 170 s futásidő AC 24 V, 3-pont, szelepszár elm.:6,5 mm, 43 s futásidő AC 24 V, 0 10V vagy Ω, szelepszár elm.:6,5 mm, 43 s futásidő SSD31 56,13 N4891 SSD81 49,20 N4891 SSD61 72,77 N4891 SQD ,86 N4540 SQD ,57 N4540 SQD65 140,98 N4540 ASC9.6 pozíciókapcsoló SQD35.. és SQD85.. mozgatóhoz ASC9.6 41,18 N4540 Nyomáskülönbség-szabályozóval egybeépített szabályozószelep DN15, beállítható térfogatáram: l/h, csatl.: Egyutú zónaszelep nyomáskülönbség-szabályozóval. Szelepszár elmozdulás: 5,5mm. PN25 nyomásosztály. Megengedett közeghőmérséklet C. Megengedhető közeg víz, víz-glikol keverék VDI2035 szerint. Bállítható térfogatáram-korlát értékek l/h Beállítási nyomástartomány: kPa Alkalmazható szelepmozgatók: SSD... Ajánlott beépítés: visszatérő ágba. A szeleptesten megadott áramlási irány betartása kötelező. Rp 1/2", DN15, beállítható térfogatáram: l/h, csatl.: Rp 1/2", nyomásellenőrző csonkkal DN15, beállítható térfogatáram: l/h, csatl.: Rp 1/2", DN15, beállítható térfogatáram: l/h, csatl.: Rp 1/2", nyomásellenőrző csonkkal DN20, beállítható térfogatáram: l/h, csatl.: Rp 3/4" DN20, beállítható térfogatáram: l/h, csatl.: Rp 3/4", nyomásellenőrző csonkkal DN20, beállítható térfogatáram: l/h, csatl.: Rp 3/4" DN20, beállítható térfogatáram: l/h, csatl.: Rp 3/4", nyomásellenőrző csonkkal DN25, beállítható térfogatáram: l/h, csatl.: Rp 1", DN25, beállítható térfogatáram: l/h, csatl.: Rp 1", nyomásellenőrző csonkkal DN25, beállítható térfogatáram: l/h, csatl.: Rp 1" DN25, beállítható térfogatáram: l/h, csatl.: Rp 1", nyomásellenőrző csonkkal DN32, beállítható térfogatáram: l/h, csatl.: Rp 1 1/4" DN32, beállítható térfogatáram: l/h, csatl.: Rp 1 1/4", nyomásellenőrző csonkkal DN40, beállítható térfogatáram: l/h, csatl.: Rp 1 1/2", DN40, beállítható térfogatáram: l/h, csatl.: Rp 1 1/2", nyomásellenőrző csonkkal DN50, beállítható térfogatáram: l/h, csatl.: Rp 2", DN50, beállítható térfogatáram: l/h, csatl.: Rp 2", nyomásellenőrző csonkkal VPI45.15F0.5 79,70 N4853 VPI45.15F0.5Q 83,85 N4853 VPI45.15F1.5 79,70 N4853 VPI45.15F1.5Q 83,85 N4853 VPI45.20F0.9 83,85 N4853 VPI45.20F0.9Q 88,01 N4853 VPI45.20F2 83,85 N4853 VPI45.20F2Q 88,01 N4853 VPI45.25F1.5 89,40 N4853 VPI45.25F1.5Q 93,56 N4853 VPI45.25F2 89,40 N4853 VPI45.25F2Q 93,56 N4853 VPI45.32F3 103,26 N4853 VPI45.32F3Q 107,42 N4853 VPI45.40F7 316,93 N4853 VPI45.40F7Q 321,21 N4853 VPI45.50F ,59 N4853 VPI45.50F8.5Q 366,94 N4853 8

13 Eszközök a VPI45 szelepekkel szerelt rendszerek kezeléséhez Elektronikus nyomásmérő eszköz csatlakozó csövekkel, VPI45 Q jelű szelepek ellenőrző méréséhez ALE10 970,20 N4853 Csatlakozó cső mérőcsonkkal ALE11 138,60 N4853 Mérőcsonk-szett (2db) VPI45 szelepekhez ALP45 6,24 N4853 Szelepmozgató motorok 2.5mm szelepszár elmozdulással SSA.. Szelepállító motor VD..., VE..., VU, VPD..., VPE radiátorszelepekhez. M30x1.5 menetes csatlakozással. Más gyártók szelepeihez adapter szükséges, lsd. adatlapban. SSA31.1 és SSA81.1 beépített pozíciókapcsolóval, bővebben lsd. adatlapban. Védettség: IP40 SSP.. Szelepállító motor VVP47, VXP47, VMP47 szelepekhez M30x1.5 menetes csatlakozással. 2W, 3W és 4W szelepekhez AL100 adapterrel csatlakoztatható. Alaptípusok 1.5 m csatlakozókábellel, bővebben lsd. adatlapban. Védettség IP40. SFA Szelepmozgató motor VVI46, VXI46... szelepekhez M30x1.5 menetes csatlakozással. 2.5mm szelepszár elmozdulás. 2-pont működés, rugós visszatérítés, kézi állítási lehetőség. 10 s futásidő. 105 N állítóerő. Feszültség hatására a szelepszár felfelé mozdul el. Védettség IP30. SFP.. Szelepmozgató motor VVP47, VXP47, VMP47... szelepekhez M30x1.5 menetes csatlakozással. 2.5mm szelepszár elmozdulás. 2-pont működés, rugós visszatérítés, kézi állítási lehetőség. 10 s futásidő. 105 N állítóerő. Feszültség hatására a szelepszár lefelé mozdul el. Védettség IP30. AC 230 V, 3-pont, 100 N, szelepszár elmozdulás: 2,5 mm, 150 s futásidő AC 24 V, DC0 10V, 100 N, szelepszár elmozdulás: 2,5 mm, 34 s futásidő AC 24 V, 3-pont, 100 N, szelepszár elmozdulás: 2,5 mm, 150 s futásidő AC 230 V, 3-pont, 100 N, szelepszár elmozdulás: 2,5 mm, 150 s futásidő AC 24 V, DC0 10V, 100 N, szelepszár elmozdulás: 2,5 mm, 34 s futásidő AC 24 V, 3-pont, 100 N, szelepszár elmozdulás: 2,5 mm, 150 s futásidő SSA31 57,08 N4893 SSA61 72,42 N4893 SSA81 49,29 N4893 SSP31 67,81 N4864 SSP61 87,63 N4864 SSP81 59,30 N4864 AC 230V SFA21/18 40,19 N4863 AC 24V SFA71/18 40,19 N4863 AC 230V SFP21/18 42,48 N4865 AC 24V SFP71/18 42,48 N4865 SFA és SFP szelepmozgatóra szerelhető pozíciókapcsoló, kb.50% állásnál kapcsol. Kapcsolási teljesítmény 3 A ohmikus, 2 A induktív / AC 250 V. ASC2.1/18 11,80 N4865 Zónaszelepek 2,5 mm szelepszár elmozdulással VVI46.. Egyutú zónaszelep. 2.5mm szelepszár elmozdulás. PN16 nyomásosztály. Megengedett közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Szeleptest anyaga Rg5. Alkalmazható szelepmozgatók: SFA...,STA, SUA VXI46.. Kétutú váltószelep. 2.5mm szelepszár elmozdulás. PN16 nyomásosztály. Megengedett közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Szeleptest anyaga Rg5. Alkalmazható szelepmozgatók: SFA..., STA, SUA Csak osztó alkalmazásban használhatók. VXI46.2 Ugyanaz, mint VXI46.. de kifejezetten HMV váltószelepnek kifejlesztve SUA22 típusú, 6sec futásidejű motorral DN 15, kvs = 2.0, csatlakozás: Rp1/2" DN 20, kvs = 3.5, csatlakozás: Rp3/4" DN 25, kvs = 5.0, csatlakozás: Rp1" DN 15, kvs = 2.0, csatlakozás: Rp1/2" DN 20, kvs = 3.5, csatlakozás: Rp3/4" DN 25, kvs= 5.0, csatlakozás: Rp1" DN 25, kvs= 5.0, csatlakozás: Rp1" VVI ,33 N4842 VVI ,36 N4842 VVI ,68 N4842 VXI ,35 N4842 VXI ,08 N4842 VXI ,47 N4842 VXI46.25T 36,72 N4842 9

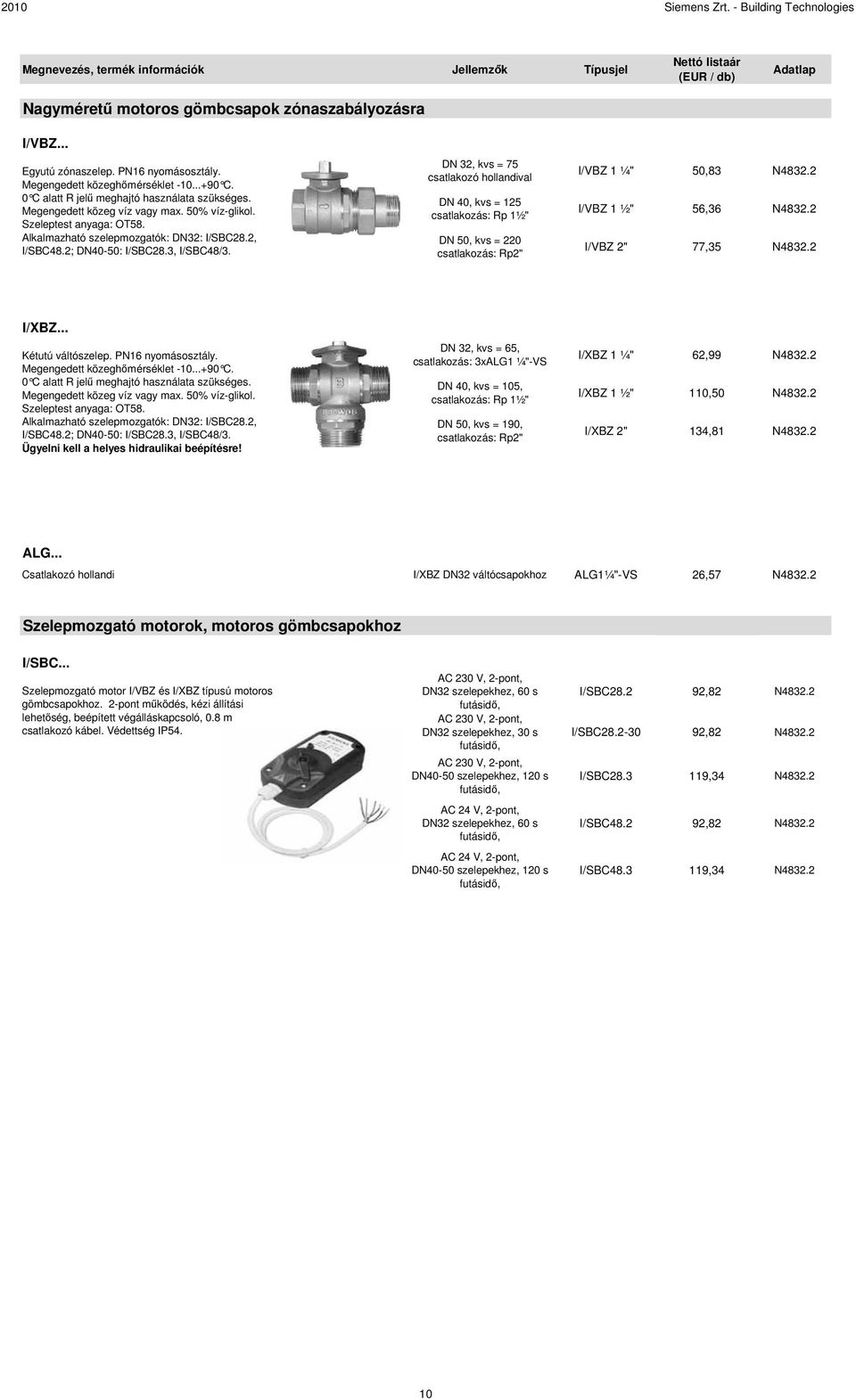

14 Nagyméretű motoros gömbcsapok zónaszabályozásra I/VBZ... Egyutú zónaszelep. PN16 nyomásosztály. Megengedett közeghőmérséklet C. 0 C alatt R jelű meghajtó használata szükséges. Megengedett közeg víz vagy max. 50% víz-glikol. Szeleptest anyaga: OT58. Alkalmazható szelepmozgatók: DN32: I/SBC28.2, I/SBC48.2; DN40-50: I/SBC28.3, I/SBC48/3. DN 32, kvs = 75 csatlakozó hollandival DN 40, kvs = 125 csatlakozás: Rp 1½" DN 50, kvs = 220 csatlakozás: Rp2" I/VBZ 1 ¼" 50,83 N I/VBZ 1 ½" 56,36 N I/VBZ 2" 77,35 N I/XBZ... Kétutú váltószelep. PN16 nyomásosztály. Megengedett közeghőmérséklet C. 0 C alatt R jelű meghajtó használata szükséges. Megengedett közeg víz vagy max. 50% víz-glikol. Szeleptest anyaga: OT58. Alkalmazható szelepmozgatók: DN32: I/SBC28.2, I/SBC48.2; DN40-50: I/SBC28.3, I/SBC48/3. Ügyelni kell a helyes hidraulikai beépítésre! DN 32, kvs = 65, csatlakozás: 3xALG1 ¼"-VS DN 40, kvs = 105, csatlakozás: Rp 1½" DN 50, kvs = 190, csatlakozás: Rp2" I/XBZ 1 ¼" 62,99 N I/XBZ 1 ½" 110,50 N I/XBZ 2" 134,81 N ALG... Csatlakozó hollandi I/XBZ DN32 váltócsapokhoz ALG1¼"-VS 26,57 N Szelepmozgató motorok, motoros gömbcsapokhoz I/SBC... Szelepmozgató motor I/VBZ és I/XBZ típusú motoros gömbcsapokhoz. 2-pont működés, kézi állítási lehetőség, beépített végálláskapcsoló, 0.8 m csatlakozó kábel. Védettség IP54. AC 230 V, 2-pont, DN32 szelepekhez, 60 s futásidő, AC 230 V, 2-pont, DN32 szelepekhez, 30 s futásidő, AC 230 V, 2-pont, DN40-50 szelepekhez, 120 s futásidő, AC 24 V, 2-pont, DN32 szelepekhez, 60 s futásidő, AC 24 V, 2-pont, DN40-50 szelepekhez, 120 s futásidő, I/SBC ,82 N I/SBC ,82 N I/SBC ,34 N I/SBC ,82 N I/SBC ,34 N

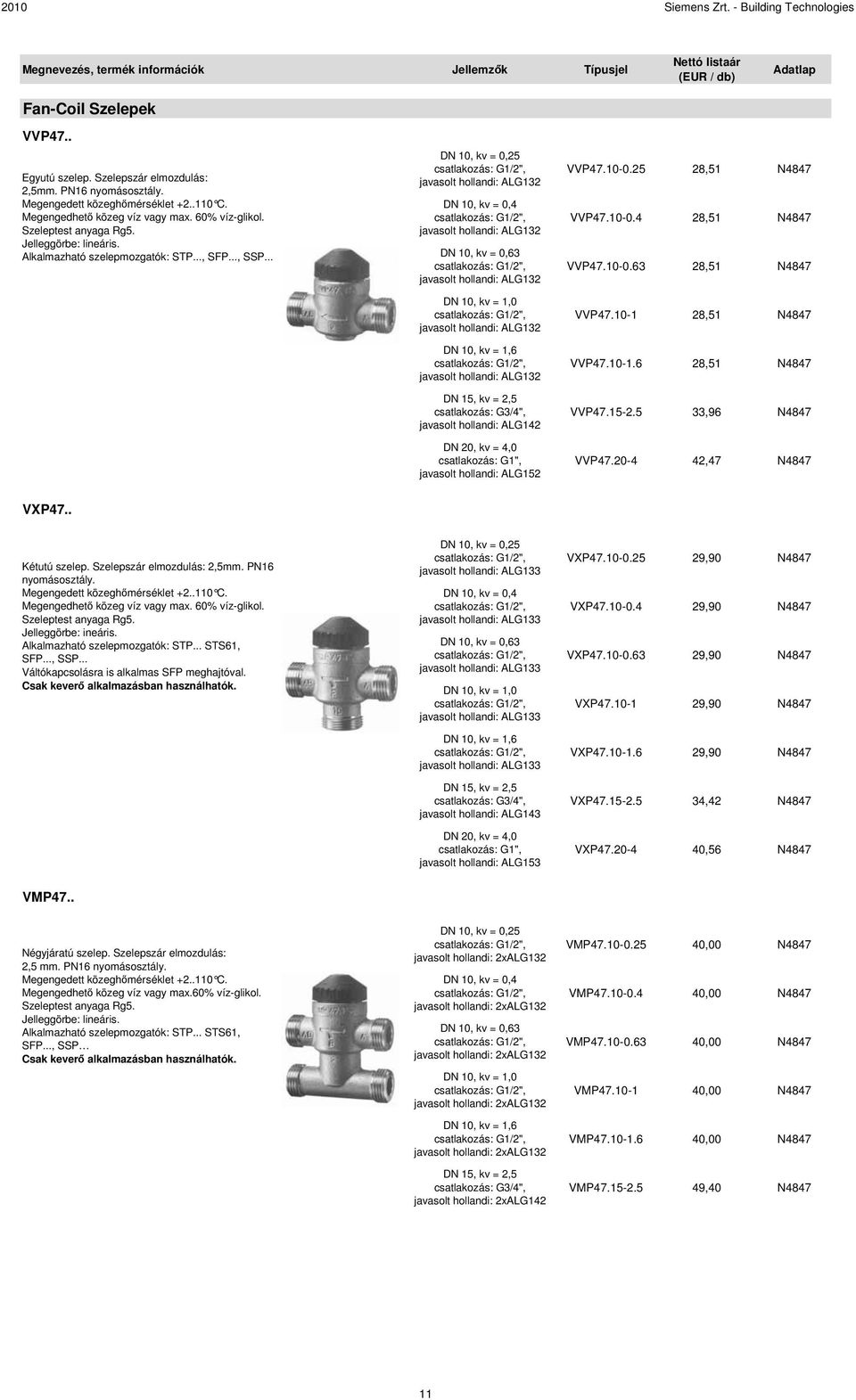

15 Fan-Coil Szelepek VVP47.. Egyutú szelep. Szelepszár elmozdulás: 2,5mm. PN16 nyomásosztály. Megengedett közeghőmérséklet C. Megengedhető közeg víz vagy max. 60% víz-glikol. Szeleptest anyaga Rg5. Jelleggörbe: lineáris. Alkalmazható szelepmozgatók: STP..., SFP..., SSP... DN 10, kv = 0,25 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kv = 0,4 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kv = 0,63 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kv = 1,0 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kv = 1,6 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 15, kv = 2,5 csatlakozás: G3/4", javasolt hollandi: ALG142 DN 20, kv = 4,0 csatlakozás: G1", javasolt hollandi: ALG152 VVP ,51 N4847 VVP ,51 N4847 VVP ,51 N4847 VVP ,51 N4847 VVP ,51 N4847 VVP ,96 N4847 VVP ,47 N4847 VXP47.. Kétutú szelep. Szelepszár elmozdulás: 2,5mm. PN16 nyomásosztály. Megengedett közeghőmérséklet C. Megengedhető közeg víz vagy max. 60% víz-glikol. Szeleptest anyaga Rg5. Jelleggörbe: ineáris. Alkalmazható szelepmozgatók: STP... STS61, SFP..., SSP... Váltókapcsolásra is alkalmas SFP meghajtóval. Csak keverő alkalmazásban használhatók. DN 10, kv = 0,25 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kv = 0,4 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kv = 0,63 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kv = 1,0 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kv = 1,6 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 15, kv = 2,5 csatlakozás: G3/4", javasolt hollandi: ALG143 DN 20, kv = 4,0 csatlakozás: G1", javasolt hollandi: ALG153 VXP ,90 N4847 VXP ,90 N4847 VXP ,90 N4847 VXP ,90 N4847 VXP ,90 N4847 VXP ,42 N4847 VXP ,56 N4847 VMP47.. Négyjáratú szelep. Szelepszár elmozdulás: 2,5 mm. PN16 nyomásosztály. Megengedett közeghőmérséklet C. Megengedhető közeg víz vagy max.60% víz-glikol. Szeleptest anyaga Rg5. Jelleggörbe: lineáris. Alkalmazható szelepmozgatók: STP... STS61, SFP..., SSP Csak keverő alkalmazásban használhatók. DN 10, kv = 0,25 csatlakozás: G1/2", javasolt hollandi: 2xALG132 DN 10, kv = 0,4 csatlakozás: G1/2", javasolt hollandi: 2xALG132 DN 10, kv = 0,63 csatlakozás: G1/2", javasolt hollandi: 2xALG132 DN 10, kv = 1,0 csatlakozás: G1/2", javasolt hollandi: 2xALG132 DN 10, kv = 1,6 csatlakozás: G1/2", javasolt hollandi: 2xALG132 DN 15, kv = 2,5 csatlakozás: G3/4", javasolt hollandi: 2xALG142 VMP ,00 N4847 VMP ,00 N4847 VMP ,00 N4847 VMP ,00 N4847 VMP ,00 N4847 VMP ,40 N

16 Szelepmozgató motorok 5,5 mm szelepszár elmozdulással SSB.. Szelepmozgató motor VVP45, VXP45, VMP45... szelepekhez 6.3 m3/h kvs-ig. G3/4"-os hollandis csatlakozással. Szelepszár elmozdulás: 5.5 mm. Állítóerő 200 N. Kézi állítási lehetőség. SSB31.1 és SSB81.1 beépített pozíciókapcsolóval, bővebben lsd. adatlapban. Alaptípusok 1.5 m csatlakozókábellel, bővebben lsd. adatlapban. Védettség IP40. 3-pont, futásidő: 150 s, AC 230 V 3-pont, futásidő: 150 s, AC 230 V, pozíciókapcsolóval 3-pont, futásidő: 150 s, AC 24 V DC 0 10V, futásidő: 75 s, AC 24 V SSB31 62,37 N4891 SSB ,45 N4891 SSB81 54,51 N4891 SSB61 80,89 N4891 SSC.. Szelepmozgató motor VVP45, VXP45, VMP45... szelepekhez G3/4"-os hollandis csatlakozással. ASK30 összeépítő készlettel VVG45..., VXG45 és X3i szelepekhez is csatlakoztatható. Szelepszár elmozdulás: 5.5 mm. Állítóerő 300 N. Kézi állítási lehetőség Forgásirány és pozíció jelzővel. Védettség IP40. 3-pont, futásidő: 150 s, AC 230 V 3-pont, futásidő: 150 s, AC 24 V DC 0 10V, futásidő: 30 s, AC 24 V DC 0 10V, futásidő: 30 s, AC 24 V rugós visszatérítéssel, visszaállítási idő 30 s SSC31 83,16 N4895 SSC81 77,87 N4895 SSC61 116,42 N4895 SSC ,73 N4895 SSY319 Szelepmozgató motor VXG48..., VXI48..., szelepekhez G3/4"-os menetes csatlakozással. 5.5 mm szelepszár elmozdulás. Állítóerő 300 N. Kézi állítási lehetőség, forgásirány és pozíció jelzővel. Védettség IP40. 3-pont, futásidő: 150 s, AC 230V SSY ,41 Q4899 SQS.. Szelepmozgató motor VVG44, VVG55, VVP45, VMP43, VMP44, VMP45, VXG44, VXP45, VVI52... szelepekhez G3/4"-os menetes csatlakozással. ASK30 összeépítő készlettel VVG45..., VXG45, VXG46..., VVI51... és X3i szelepekhez is csatlakoztatható. Szelepszár elmozdulás: 5.5 mm. Állítóerő 400 N. Helyzetjelzés, rugó visszatérítés nélküli kivitelnél kézi állítási lehetőség. Védettség IP54. 3-pont, futásidő: 150 s, AC 230 V, 3-pont, futásidő: 35 s, AC 230 V, 3-pont, futásidő: 150 s, AC 230 V, rugós visszatérítéssel 3-pont, futásidő: 35 s, AC 230 V, rugós visszatérítéssel, 3-pont, futásidő: 150 s, AC 24 V SQS ,65 N4573 SQS ,11 N4573 SQS ,74 N4573 SQS ,38 N4573 SQS ,65 N pont, futásidő: 35 s, AC 24 V SQS ,11 N4573 DC 0 10V, futásidő: 35 s, AC 24V DC 0 10V, futásidő: 35 s, AC 24V, rugós visszatérítéssel SQS65 171,99 N4573 SQS ,72 N4573 Pozíciókapcsoló SQS35.00, SQS35.03, SQS85.00, SQS85.03 szelepmozgatókba építhető. Kapcsolási teljesítmény 10 A ohmikus, 3 A induktív / AC 250 V. 250V AC / 10 (3) A ASC9.6 41,18 N

17 Szabályozószelepek 5,5 mm szelepszár elmozdulással VVP45.. Egyutú szabályozószelep. 5.5 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Szeleptest anyaga Rg5. Jelleggörbe: A-AB ág kvs=6,3 m3/h-ig egyenszázalékos, kvs=10m3/h-tól lineáris. Javasoljuk ALG..2 hollandi használatát a könnyebb csőszereléshez. Alkalmazható szelepmozgatók: SSB... (6,3kvs-ig), SSC... (minden méretre). VXP45.. DN 10, kvs = 0,25 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kvs = 0,4 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kvs = 0,63 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kvs = 1,0 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 10, kvs = 1,6 csatlakozás: G1/2", javasolt hollandi: ALG132 DN 15, kvs = 2,5 csatlakozás: G3/4", javasolt hollandi: ALG142 DN 20, kvs = 4,0 csatlakozás: G1", javasolt hollandi: ALG152 DN 25, kvs = 6,3 csatlakozás: G1 1/4", javasolt hollandi: ALG202 DN 25, kvs = 10 csatlakozás: G1 1/2", javasolt hollandi: ALG252 DN 32, kvs = 16 csatlakozás: G2", javasolt hollandi: ALG322 DN 40, kvs = 25 csatlakozás: G2 1/4", javasolt hollandi: ALG402 VVP ,26 N4845 VVP ,26 N4845 VVP ,26 N4845 VVP ,26 N4845 VVP ,26 N4845 VVP ,38 N4845 VVP ,67 N4845 VVP ,99 N4845 VVP ,41 N4845 VVP ,79 N4845 VVP ,59 N4845 Kétutú szabályozószelep 5.5 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Szeleptest anyaga Rg5. Jelleggörbe: A-AB ág kvs=6,3 m3/h-ig egyenszázalékos, kvs=10m3/h-tól lineáris, B-AB ág lineáris. Javasoljuk ALG... hollandik használatát a könnyebb csőszereléshez. Alkalmazható szelepmozgatók: SSB... (6,3 kvs-ig), SSC... (minden méretre). Csak keverő alkalmazásban használhatók! DN 10, kvs = 0,25 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kvs = 0,4 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kvs = 0,63 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kvs = 1,0 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 10, kvs = 1,6 csatlakozás: G1/2", javasolt hollandi: ALG133 DN 15, kvs = 2,5 csatlakozás: G3/4", javasolt hollandi: ALG143 DN 20, kvs = 4,0 csatlakozás: G1", javasolt hollandi: ALG153 DN 25, kvs = 6,3 csatlakozás: G1 1/4", javasolt hollandi: ALG203 DN 25, kvs = 10 csatlakozás: G1 1/2", javasolt hollandi: ALG253 DN 32, kvs = 16 csatlakozás: G2", javasolt hollandi: ALG323 DN 40, kvs = 25 csatlakozás: G2 1/4", javasolt hollandi: ALG403 VXP ,81 N4845 VXP ,81 N4845 VXP ,81 N4845 VXP ,81 N4845 VXP ,81 N4845 VXP ,77 N4845 VXP ,81 N4845 VXP ,03 N4845 VXP ,94 N4845 VXP ,49 N4845 VXP ,37 N

18 ALG.. Hollandik tömítéssel Hollandik 2 db-os kiszerelésben Hollandi csomag (2 db hollandi tömítéssel) G 3/4" - Rp 3/8" ALG122 10,16 - Hollandi csomag (2 db hollandi tömítéssel) G 1/2" - R 3/8" k.m. ALG132 8,11 - Hollandi csomag (2 db hollandi tömítéssel) G 3/4" - R 1/2" k.m. ALG142 13,19 - Hollandi csomag (2 db hollandi tömítéssel) Csatl.: G1" - Rp1/2" ALG152 5,73 - Hollandi csomag (2 db hollandi tömítéssel) Csatl.: G1 1/4" - Rp3/4" ALG202 7,21 - Hollandi csomag (2 db hollandi tömítéssel) Csatl.: G1 1/2" - Rp1" ALG252 8,60 - Hollandi csomag (2 db hollandi tömítéssel) Csatl.: G2" - Rp1 1/4" ALG322 11,47 - Hollandi csomag (2 db hollandi tömítéssel) Csatl.: G2 1/4" - Rp1 1/2" ALG402 13,68 - Hollandi csomag (2 db hollandi tömítéssel) Csatl.: G2 3/4" - Rp2" ALG502 22,93 - Hollandik 3 db-os kiszerelésben Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G3/4" - Rp3/8" ALG123 15,07 - Hollandi csomag (3 db hollandi tömítéssel) Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G1/2" - R3/8" k.m. Csatlakozás: G3/4" - R1/2" k.m. ALG133 12,20 - ALG143 19,74 - Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G1" - Rp1/2" ALG153 8,60 - Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G1 1/4" - Rp3/4" ALG203 10,81 - Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G1 1/2" - Rp1" ALG253 12,94 - Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G2" - Rp1 1/4" ALG323 17,28 - Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G2 1/4" - Rp1 1/2" ALG403 20,56 - Hollandi csomag (3 db hollandi tömítéssel) Csatlakozás: G2 3/4" - Rp2" ALG503 34,56 - Szabályozószelepek 5,5 mm szelepszár-elmozdulással VXG48.. Kétutú menetes szabályozószelep, 5.5 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: SSY319, SSC... Szelepállító csatlakozás: G3/4". Szeleptest anyaga szürkeöntvény. Jelleggörbe: lineáris. Keverő és osztó alkalmazásban is használható. Javasoljuk ALG...3 hollandi használatát a könnyebb csőszereléshez. DN 20, kvs = 6.3, csatlakozás: G1 1/4", javasolt hollandi: ALG203 DN 25, kvs = 10, csatlakozás: G1 1/2", javasolt hollandi: ALG253 DN 32, kvs = 16, csatlakozás: G2", javasolt hollandi: ALG323 VXG ,36 N4467 VXG ,92 N4467 VXG ,61 N4467 DN 40, kvs = 25, csatlakozás: G2 1/4", javasolt hollandi: ALG403 VXG ,69 N

19 Szabályozószelepek 5,5 mm szelepszár-elmozdulással VVG44.. Egyutú menetes szabályozószelep, 5.5 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: SSY319, SQS35..., SQS65..., SQS85... Szelepállító csatlakozás: G3/4". Szeleptest anyaga Rg5. Jelleggörbe: lineáris. Javasoljuk ALG...2 hollandi használatát a könnyebb csőszereléshez. DN 15, kvs = 0,25 csatlakozás: G1", javasolt hollandi: ALG152 DN 15, kvs= 0,4 csatlakozás: G1", javasolt hollandi: ALG152 DN 15, kvs = 0,63 csatlakozás: G1", javasolt hollandi: ALG152 DN 15, kvs = 1,0 csatlakozás: G1", javasolt hollandi: ALG152 DN 15, kvs = 1,6 csatlakozás: G1", javasolt hollandi: ALG152 DN 15, kvs = 2,5 csatlakozás: G1", javasolt hollandi: ALG152 DN 15, kvs = 4,0 csatlakozás: G1", javasolt hollandi: ALG152 DN 20, kvs = 6,3 csatlakozás: G1 1/4", javasolt hollandi: ALG202 DN 25, kvs = 10 csatlakozás: G1 1/2", javasolt hollandi: ALG252 DN 32, kvs = 16 csatlakozás: G2", javasolt hollandi: ALG322 DN 40, kvs = 25 csatlakozás: G2 1/4", javasolt hollandi: ALG402 VVG ,52 N4364 VVG ,52 N4364 VVG ,52 N4364 VVG ,52 N4364 VVG ,52 N4364 VVG ,52 N4364 VVG ,52 N4364 VVG ,73 N4364 VVG ,72 N4364 VVG ,65 N4364 VVG ,98 N4364 VXG44.. Kétutú menetes szabályozószelep, 5.5 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: SSY319, SQS35..., SQS65..., SQS85... Szelepállító csatlakozás: G3/4". Szeleptest anyaga Rg5. Jelleggörbe: lineáris. Keverő és osztó alkalmazásban is használható. Javasoljuk ALG...3 hollandi használatát a könnyebb csőszereléshez. DN 15, kvs = 0,25 csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs= 0,4 csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs = 0,63 csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs = 1,0 csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs = 1,6 csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs = 2,5 csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs = 4,0 csatlakozás: G1", javasolt hollandi: ALG153 DN 20, kvs = 6,3 csatlakozás: G1 1/4", javasolt hollandi: ALG203 DN 25, kvs = 10 csatlakozás: G1 1/2", javasolt hollandi: ALG253 DN 32, kvs = 16 csatlakozás: G2", javasolt hollandi: ALG323 DN 40, kvs = 25 csatlakozás: G2 1/4", javasolt hollandi: ALG403 VXG ,52 N4464 VXG ,52 N4464 VXG ,52 N4464 VXG ,52 N4464 VXG ,52 N4464 VXG ,52 N4464 VXG ,52 N4464 VXG ,73 N4464 VXG ,72 N4464 VXG ,65 N4464 VXG ,98 N

20 Szelepmozgatók 20mm és 40mm szelepszár-elmozdulással SQX.. Szelepmozgató motor VVF21, VVF31, VVF40, VVF41, VVG41, VVF52 egyutú, valamint VXF21, VXF31, VVXF40..., VXF41..., VXG41... kétutú szelepekhez Szelepszár elmozdulás: 20 mm. Állítóerő 700 N. Helyzetjelzés, kézi állítási lehetőség. Segédérintkezővel, potenciométerrel és szelepszár fűtéssel bővíthető. Védettség IP54. Kiegészítők SQX motorokhoz Segédérintkező SQX32 és SQX82 meghajtókhoz Segédérintkező-pár SQX32 és SQX82 meghajtókhoz Segédérintkező és 1000 W-os potenciométer SQX32 és SQX82 meghajtókhoz Szelepszár fűtés SQX32 SQX82 és SQX62... meghajtókhoz SKD.. Elektrohidraulikus szelepmozgató motor VVF21, VVF31, VVF40, VVF41, VVG41, VVF52, VVF61... egyutú, VPF52... kombi, valamint VXF21, VXF31, VVXF40..., VXF41..., VXG41..., VXF61... kétutú szelepekhez Szelepszár elmozdulás: 20 mm. Állítóerő 1000 N. Helyzetjelzés, kézi állítási lehetőség. Segédérintkezővel, potenciométerrel, mechanikus löketfordítóval és szelepszár fűtéssel bővíthető. Védettség IP54. SKB.. Elektrohidraulikus szelepmozgató motor VVF21, VVF31, VVF40, VVF41, VVF45, VVF52, VVF61... egyutú, valamint VXF21, VXF31, VVXF40..., VXF41..., VXF61... kétutú szelepekhez Szelepszár elmozdulás: 20 mm. Állítóerő 2800 N. Helyzetjelzés, kézi állítási lehetőség. Segédérintkezővel, potenciométerrel, mechanikus löketfordítóval és szelepszár fűtéssel bővíthető. Védettség IP54. AC 230 V 3-pont, futásidő: 150 s AC 230 V 3-pont, futásidő: 35 s AC 24 V 3-pont, futásidő: 150 s AC 24 V 3-pont, futásidő: 35 s AC 24 V DC V, futásidő: 35 s AC 250 V, kapcs. telj.: 10 A ohmikus, 3 A induktív AC 250 V, kapcs. telj.: 10 A ohmikus, 3 A induktív segédérintkezőnként AC 250 V, kapcs. telj.: 10 A ohm., 3 A induktív, W Tápfeszültség: AC 24 V, teljesítmény felv. : 30 W AC 230 V 3-pont, futásidő: 120 s AC 230 V, 3-pont, futásidő: 120 s, rugós visszatérítés, visszaállítási idő: 8 s AC 24 V 3-pont, futásidő: 120 s AC 24 V, 3-pont, futásidő: 120 s, rugós visszatérítés, visszaállítási idő: 8 s AC 24 V, DC V, futásidő: nyit/zár 30/15 s AC 24 V, DC V, futásidő: nyit/zár 30/15 s rugós visszatérítés, visszaállítási idő 15 s AC 24 V, DC V, Futásidő: nyit/zár 30/15 s rugós visszatérítés, kieg. elektronikus funkciókkal AC 230 V 3-pont, futásidő: 120 s AC 230 V, 3-pont, futásidő: 120 s, rugós visszatérítés, visszaállítási idő: 10 s AC 24 V, 3-pont, futásidő: 120 s AC 24 V, 3-pont, futásidő: 120 s, rugós visszatérítés, visszaállítási idő: 10 s AC 24 V, DC V, futásidő: nyit/zár120/15 s AC 24 V, DC V, futásidő:nyit/zár 120/15s, rugós visszatérítés, visszaállítási idő: 20 s AC 24 V, DC V, futásidő:nyit/zár 120/15s, rugós visszatérítés, kieg. elektronikus funkciókkal SQX ,55 N4554 SQX ,90 N4554 SQX ,55 N4554 SQX ,90 N4554 SQX62 312,23 N4554 ASC9.5 41,18 N4554 ASC9.4 84,25 N4554 ASZ ,36 N4554 ASZ ,22 N4554 SKD ,02 N4561 SKD ,75 N4561 SKD ,02 N4561 SKD ,75 N4561 SKD60 409,25 N4563 SKD62 499,21 N4563 SKD62UA 598,88 N4563 SKB ,27 N4564 SKB ,04 N4564 SKB ,27 N4564 SKB ,04 N4564 SKB60 707,36 N4566 SKB62 840,55 N4566 SKB62UA 1 008,13 N

21 SKC.. Elektrohidraulikus szelepmozgató motor VVF21, VVF31, VVF40, VVF41, VVF45, VVF52, VVF61... egyutú, valamint VXF21, VXF31, VVXF40..., VXF41..., VXF61... kétutú szelepekhez Szelepszár elmozdulás: 40 mm. Állítóerő 2800 N. Helyzetjelzés, kézi állítási lehetőség. Segédérintkezővel, potenciométerrel, mechanikus löketfordítóval és szelepszár fűtéssel bővíthető. Védettség IP54. AC 230 V 3-pont, futásidő: 120 s AC 230 V 3-pont, futásidő: 120 s rugós visszatérítés, visszaállítási idő: 18 s AC 24 V 3-pont, futásidő: 120 s SKC ,12 N4564 SKC ,89 N4564 SKC ,12 N4564 AC 24 V 3-pont, futásidő: 120 s rugós visszatérítés, visszaállítási idő: 18 s SKC ,89 N4564 AC 24 V DC V nyitás/zárás 120/20 s SKC60 787,63 N4566 AC 24 V, DC V nyitás/zárás 120/20 s rugós visszatérítés, visszaállítási idő: 20 s SKC62 916,40 N4566 AC 24 V, DC V nyitás/zárás 120/20 s rugós visszatérítés további elektr. funkciókkal SKC62UA 1 098,97 N4566 Kiegészítők SKB, SKC és SKD motorokhoz Segédérintkező-pár SKB32, SKB82, SKC32, SKC82, SKD32 és SKD82 meghajtókhoz AC 250 V, kapcs. telj.: 6 A ohmikus, 2.5 A induktív ASC9.3 84,25 N W-os potenciométer SKB32, SKB82, SKC32, SKC82, SKD32 és SKD82 meghajtókhoz W ASZ ,44 N W-os potenciométer SKB32, SKB82, SKC32, SKC82, SKD32 és SKD82 meghajtókhoz W ASZ ,44 N W-os potenciométer SKB32, SKB82, SKC32, SKC82, SKD32 és SKD82 meghajtókhoz W ASZ ,44 N4561 Segédérintkező SKB60, SKB62, SKC60, SKC62, SKD60 és SKD62 meghajtókhoz AC 24 V, kapcs. telj.: 10 ma 4 A ohmikus, 2 A induktív ASC1.6 34,95 N4554 Mechanikus löketfordító SKD32 SKD82, SKD60 és SKD62... meghajtókhoz A szelepmozgatón 0% löket, a szelepen 100% löketnek felel meg ASK50 365,31 N4561 Mechanikus löketfordító SKB32 SKB82, SKB60 és SKB62... meghajtókhoz A szelepmozgatón 0% löket, a szelepen 100% löketnek felel meg ASK51 468,27 N4564 Szelepszár fűtés SKB SKC és SKD... meghajtókhoz Tápfeszültség: AC 24V, teljesítmény felvétel: 30W ASZ ,22 N4561 Miért egyedülálló az elektrohidraulikus szelepmozgató? A szelepszárat a szelepmozgató motor állítja a megfelelő helyzetbe. A szeleptányérra hatalmas erők hatnak, így annak rászorítása a szeleptányérra nagy erőket igényel. Csak az elektrohidraulikus motor képes 2800N erővel hatni, ezzel megelőz minden más elven működő szelepmozgatót. Szinte elnyűhetetlen, karbantartást nem igénylő szelepmozgatók, melyek kizárólag a Siemens kínálatában találhatók meg. 17

22 Menetes szabályozószelepek 20 mm szelepszár elmozdulással VVG41.. Egyutú menetes szabályozószelep, 20 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol, gőz 140 C-ig és 3 bar abszolút nyomásig. Alkalmazható szelepmozgatók: SQX..., SKD..., SKB... Szeleptest anyaga Rg5. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos. Javasoljuk ALG...2 hollandi használatát a könnyebb csőszereléshez. DN 15, kvs = 0,63 csatlakozás: G1" javasolt hollandi: ALG152 DN 15, kvs = 1,0 csatlakozás: G1" javasolt hollandi: ALG152 DN 15, kvs = 1,6 csatlakozás: G1" javasolt hollandi: ALG152 DN 15, kvs = 2,5 csatlakozás: G1" javasolt hollandi: ALG152 DN 15, kvs = 4,0 csatlakozás: G1" javasolt hollandi: ALG152 DN 20, kvs = 6,3 csatlakozás: G1 1/4" javasolt hollandi: ALG202 DN 25, kvs = 10 csatlakozás: G1 1/2" javasolt hollandi: ALG252 DN 32, kvs = 16 csatlakozás: G2" javasolt hollandi: ALG322 DN 40, kvs = 25 csatlakozás: G2 1/4" javasolt hollandi: ALG402 DN 50, kvs = 40 csatlakozás: G2 3/4" javasolt hollandi: ALG502 VVG ,28 N4363 VVG ,28 N4363 VVG ,28 N4363 VVG ,28 N4363 VVG ,28 N4363 VVG ,38 N4363 VVG ,25 N4363 VVG ,36 N4363 VVG ,87 N4363 VVG ,15 N4363 VXG41.. Kétutú menetes szabályozószelep, 20 mm szelepszár elmozdulás. PN16 nyomásosztály Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: SQX..., SKD..., SKB... Szeleptest anyaga Rg5. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos, bypass ág lineáris. Javasoljuk ALG...3 hollandi használatát a könnyebb csőszereléshez. DN 15, kvs = 1.6 csatlakozás: G1" javasolt hollandi: ALG153 DN 15, kvs = 2,5 csatlakozás: G1" javasolt hollandi: ALG153 DN 15, kvs = 4,0 csatlakozás: G1" javasolt hollandi: ALG153 DN 20, kvs = 6,3 csatlakozás: G1 1/4" javasolt hollandi: ALG203 DN 25, kvs = 10 csatlakozás: G1 1/2" javasolt hollandi: ALG253 DN 32, kvs = 16 csatlakozás: G2" javasolt hollandi: ALG323 DN 40, kvs = 25 csatlakozás: G2 1/4" javasolt hollandi: ALG403 DN 50, kvs = 40 csatlakozás: G2 3/4" javasolt hollandi: ALG503 VXG ,28 N4463 VXG ,28 N4463 VXG ,28 N4463 VXG ,38 N4463 VXG ,25 N4463 VXG ,36 N4463 VXG ,87 N4463 VXG ,15 N

23 Egyutú karimás szabályozószelepek 20 és 40 mm szelepszár elmozdulással VVF21.. Egyutú karimás szabályozószelep. DN : 20 mm, DN100: 40 mm szelepszár elmozdulás. PN6 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN : SQX..., SKD..., SKB..., DN100: SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos. DN25, kvs = 1,9 (20mm) VVF ,64 N4310 DN25, kvs = 2,5 (20mm) VVF ,64 N4310 DN25, kvs = 3,0 (20mm) VVF ,64 N4310 DN25, kvs = 4,0 (20mm) VVF ,64 N4310 DN25, kvs = 5,0 (20mm) VVF ,64 N4310 DN25, kvs = 6,3 (20mm) VVF ,64 N4310 DN25, kvs = 7,5 (20mm) VVF ,64 N4310 DN25, kvs = 10 (20mm) VVF ,64 N4310 DN40, kvs = 12 (20mm) VVF ,32 N4310 DN40, kvs = 16 (20mm) VVF ,32 N4310 DN40, kvs = 19 (20mm) VVF ,32 N4310 DN40, kvs = 25 (20mm) VVF ,32 N4310 DN50, kvs = 31 (20mm) VVF ,85 N4310 DN50, kvs = 40 (20mm) VVF ,85 N4310 DN65, kvs = 49 (20mm) VVF ,67 N4310 DN65, kvs = 63 (20mm) VVF ,67 N4310 DN80, kvs = 78 (20mm) VVF ,46 N4310 DN80, kvs = 100 (20mm) VVF ,46 N4310 DN100, kvs = 124 (40mm) VVF ,78 N4310 DN100, kvs = 160 (40mm) VVF ,78 N4310 VVF31.. Egyutú karimás szabályozószelep. DN : 20 mm, DN : 40 mm szelepszár elmozdulás. PN10 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN : SQX..., SKD..., SKB..., DN : SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos. DN15, kvs = 2,5 (20mm) VVF ,98 N4320 DN15, kvs = 4,0 (20mm) VVF ,98 N4320 DN25, kvs = 5,0 (20mm) VVF ,44 N4320 DN25, kvs = 6,3 (20mm) VVF ,44 N4320 DN25, kvs = 7,5 (20mm) VVF ,44 N4320 DN25, kvs = 10 (20mm) VVF ,44 N4320 DN40, kvs = 12 (20mm) VVF ,19 N4320 DN40, kvs = 16 (20mm) VVF ,19 N4320 DN40, kvs = 19 (20mm) VVF ,19 N4320 DN40, kvs = 25 (20mm) VVF ,19 N4320 DN50, kvs = 31(20mm) VVF ,83 N4320 DN50, kvs = 40 (20mm) VVF ,83 N4320 DN65, kvs = 49 (20mm) VVF ,22 N4320 DN65, kvs = 63 (20mm) VVF ,22 N4320 DN80, kvs = 78 (20mm) VVF ,63 N4320 DN80, kvs = 100 (20mm) VVF ,63 N4320 DN100, kvs = 124 (40mm) VVF ,51 N4320 DN100, kvs = 160 (40mm) VVF ,51 N4320 DN125, kvs = 200 (40mm) VVF ,34 N4320 DN125, kvs = 250 (40mm) VVF ,34 N4320 DN150, kvs = 300 (40mm) VVF ,65 N4320 DN150, kvs = 315 (40mm) VVF ,65 N

24 VVF40.. Egyutú karimás szabályozószelep. DN : 20 mm, DN : 40 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN : SQX..., SKD..., SKB..., DN : SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos. DN15, kvs = 1,9 (20mm) VVF ,23 N4330 DN15, kvs = 2,5 (20mm) VVF ,23 N4330 DN15, kvs = 3,0 (20mm) VVF ,23 N4330 DN15, kvs = 4,0 (20mm) VVF ,23 N4330 DN25, kvs = 5,0 (20mm) VVF ,57 N4330 DN25, kvs = 6,3 (20mm) VVF ,57 N4330 DN25, kvs = 7,5 (20mm) VVF ,57 N4330 DN25, kvs = 10 (20mm) VVF ,57 N4330 DN40, kvs = 12 (20mm) VVF ,67 N4330 DN40, kvs = 16 (20mm) VVF ,67 N4330 DN40, kvs = 19 (20mm) VVF ,67 N4330 DN40, kvs = 25 (20mm) VVF ,67 N4330 DN50, kvs = 31 (20mm) VVF ,29 N4330 DN50, kvs = 40 (20mm) VVF ,29 N4330 DN65, kvs = 49 (20mm) VVF ,25 N4330 DN65, kvs = 63 (20mm) VVF ,25 N4330 DN80, kvs = 78 (20mm) VVF ,78 N4330 DN80, kvs = 100 (20mm) VVF ,78 N4330 DN100, kvs = 124 (40mm) VVF ,66 N4330 DN100, kvs = 160 (40mm) VVF ,66 N4330 DN125, kvs = 200 (40mm) VVF ,34 N4330 DN125, kvs = 250 (40mm) VVF ,34 N4330 DN150, kvs = 300 (40mm) VVF ,89 N4330 DN150, kvs = 315 (40mm) VVF ,89 N4330 VVF41.. Egyutú karimás szabályozószelep. DN50: 20 mm, DN : 40 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C (+180 C). Megengedett közeg víz, max. 50% víz-glikol keverék, telített gőz 150 C és 2 bar abszolút nyomásig, túlhevített gőz 180 C-ig és 2 bar abszolút nyomásig. Alkalmazható szelepmozgatók: DN50: SQX..., SKD..., SKB..., DN : SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos. DN50, kvs = 19 (20mm) VVF ,37 N4340 DN50, kvs = 31 (20mm) VVF ,37 N4340 DN65, kvs = 49 (40mm) VVF ,16 N4340 DN80, kvs = 78 (40mm) VVF ,12 N4340 DN100, kvs = 124 (40mm) VVF ,52 N4340 DN125, kvs = 200 (40mm) VVF ,82 N4340 DN150, kvs = 300 (40mm) VVF ,62 N

25 VVF52.. Egyutú karimás szabályozószelep. 20 mm szelepszár elmozdulás. PN25 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz, max. 50% víz-glikol keverék. Alkalmazható szelepmozgatók: SQX..., SKD..., SKB... Szeleptest anyaga EN-GJS LT gömbgrafitos öntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos. DN15, kvs = 0,16 (20mm) VVF ,59 N4373 DN15, kvs = 0.2 (20mm) VVF ,59 N4373 DN15, kvs = 0,25 (20mm) VVF ,59 N4373 DN15, kvs = 0,32 (20mm) VVF ,59 N4373 DN15, kvs = 0,4 (20mm) VVF ,59 N4373 DN15, kvs = 0,5 (20mm) VVF ,59 N4373 DN15, kvs = 0,63 (20mm) VVF ,59 N4373 DN15, kvs = 0,8 (20mm) VVF ,59 N4373 DN15, kvs = 1,0 (20mm) VVF ,59 N4373 DN15, kvs = 1,25 (20mm) VVF ,59 N4373 DN15, kvs = 1,6 (20mm) VVF ,59 N4373 DN15, kvs = 2,0 (20mm) VVF ,59 N4373 DN15, kvs = 2,5 (20mm) VVF ,59 N4373 DN15, kvs = 3,2 (20mm) VVF ,59 N4373 DN15, kvs = 4,0 (20mm) VVF ,59 N4373 DN25, kvs = 5,0 (20mm) VVF ,39 N4373 DN25, kvs = 6,3 (20mm) VVF ,39 N4373 DN25, kvs = 8,0 (20mm) VVF ,39 N4373 DN25, kvs = 10 (20mm) VVF ,39 N4373 DN40, kvs = 12,5 (20mm) VVF ,91 N4373 DN40, kvs = 16 (20mm) VVF ,91 N4373 DN40, kvs = 20 (20mm) VVF ,91 N4373 DN40, kvs = 25 (20mm) VVF ,91 N4373 VVF52 G Gőzre Egyutú karimás szabályozószelep gőz közegre. 20 mm szelepszár elmozdulás. PN25 nyomásosztály. Közeghőmérséklet max C. Megengedett közeg telített vagy túlhevített gőz 6 bar abszolút nyomásig. Alkalmazható szelepmozgatók: SQX..., SKD..., SKB... Szeleptest anyaga EN-GJS LT gömbgrafitos öntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos. DN15, kvs = 1,25 (20mm) VVF G 315,63 N4373 DN15, kvs = 1.6 (20mm) VVF G 315,63 N4373 DN15, kvs = 2,0 (20mm) VVF G 315,63 N4373 DN15, kvs = 2,5 (20mm) VVF G 315,63 N4373 DN15, kvs = 3,2 (20mm) VVF G 315,63 N4373 DN15, kvs = 4,0 (20mm) VVF G 315,63 N4373 DN25, kvs = 5,0 (20mm) VVF G 353,43 N4373 DN25, kvs = 6,3 (20mm) VVF G 353,43 N4373 DN25, kvs = 8,0 (20mm) VVF G 353,43 N4373 DN25, kvs = 10 (20mm) VVF G 353,43 N4373 DN40, kvs = 12,5 (20mm) VVF G 481,95 N4373 DN40, kvs = 16 (20mm) VVF G 481,95 N4373 DN40, kvs = 20 (20mm) VVF G 481,95 N4373 DN40, kvs = 25 (20mm) VVF G 481,95 N

26 VVF61.. Egyutú karimás szabályozószelep. DN : 20 mm, DN : 40 mm szelepszár elmozdulás. PN40 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz, max. 50% víz-glikol keverék; gőz közeg DN : +220 C-ig és 17 bar abszolút nyomásig, DN : +220 C-ig és 11 bar abszolút nyomásig. Alkalmazható szelepmozgatók: DN : SKD..., SKB; DN : SKB; DN : SKC... Szeleptest anyaga GP240GH acélöntvény. Jelleggörbe: 0-30%-ig lineáris,30-100%-ig egyenszázalékos. DN15, kvs = 0,19 (20mm) VVF ,39 N4382 DN15, kvs = 0,3 (20mm) VVF ,39 N4382 DN15, kvs = 0,45 (20mm) VVF ,39 N4382 DN15, kvs = 0,7 (20mm) VVF ,39 N4382 DN15, kvs = 1,2 (20mm) VVF ,39 N4382 DN15, kvs = 1,9 (20mm) VVF ,39 N4382 DN15, kvs = 3,0 (20mm) VVF ,39 N4382 DN25, kvs = 3,0 (20mm) VVF ,78 N4382 DN25, kvs = 5,0 (20mm) VVF ,78 N4382 DN25, kvs = 7,5 (20mm) VVF ,78 N4382 DN40, kvs = 12 (20mm) VVF ,25 N4382 DN40, kvs = 19 (20mm) VVF ,25 N4382 DN50, kvs = 19 (20mm) VVF ,17 N4382 DN50, kvs = 31 (20mm) VVF ,17 N4382 DN65, kvs = 49 (40mm) VVF ,84 N4382 DN80, kvs = 78 (40mm) VVF ,04 N4382 DN100, kvs = 124 (40mm) VVF ,50 N4382 DN125, kvs = 200 (40mm) VVF ,46 N4382 DN150, kvs = 300 (40mm) VVF ,86 N4382 Kétutú karimás szabályozószelepek 20 és 40 mm szelepszár elmozdulással VXF21.. Kétutú karimás szabályozószelep. DN : 20 mm, DN100: 40 mm szelepszár elmozdulás. PN6 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN25-80: SQX..., SKD..., SKB..., DN100: SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos, bypass ág lineáris. Használható keverő vagy osztó alkalmazásban. DN25, kvs = 1,9 (20mm) VXF ,64 N4410 DN25, kvs = 2,5 (20mm) VXF ,64 N4410 DN25, kvs = 3,0 (20mm) VXF ,64 N4410 DN25, kvs = 4,0 (20mm) VXF ,64 N4410 DN25, kvs = 5,0 (20mm) VXF ,64 N4410 DN25, kvs = 6,3 (20mm) VXF ,64 N4410 DN25, kvs = 7,5 (20mm) VXF ,64 N4410 DN25, kvs = 10 (20mm) VXF ,64 N4410 DN40, kvs = 12 (20mm) VXF ,32 N4410 DN40, kvs = 16 (20mm) VXF ,32 N4410 DN40, kvs = 19 (20mm) VXF ,32 N4410 DN40, kvs = 25 (20mm) VXF ,32 N4410 DN50, kvs = 31 (20mm) VXF ,85 N4410 DN50, kvs = 40 (20mm) VXF ,85 N4410 DN65, kvs = 49 (20mm) VXF ,67 N4410 DN65, kvs = 63 (20mm) VXF ,67 N4410 DN80, kvs = 78 (20mm) VXF ,46 N4410 DN80, kvs = 100 (20mm) VXF ,46 N4410 DN100, kvs = 124 (40mm) VXF ,78 N4410 DN100, kvs = 160 (40mm) VXF ,78 N

27 VXF31.. Kétutú karimás szabályozószelep. DN : 20 mm, DN : 40 mm szelepszár elmozdulás. PN10 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN : SQX..., SKD..., SKB..., DN : SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos, bypass ág lineáris. Használható keverő vagy osztó alkalmazásban. DN15, kvs = 2,5 (20mm) VXF ,98 N4420 DN15, kvs = 4,0 (20mm) VXF ,98 N4420 DN25, kvs = 5,0 (20mm) VXF ,44 N4420 DN25, kvs = 6,3 (20mm) VXF ,44 N4420 DN25, kvs = 7,5 (20mm) VXF ,44 N4420 DN25, kvs = 10 (20mm) VXF ,44 N4420 DN40, kvs = 12 (20mm) VXF ,19 N4420 DN40, kvs = 16 (20mm) VXF ,19 N4420 DN40, kvs = 19 (20mm) VXF ,19 N4420 DN40, kvs = 25 (20mm) VXF ,19 N4420 DN50, kvs = 31 (20mm) VXF ,83 N4420 DN50, kvs = 40 (20mm) VXF ,83 N4420 DN65, kvs = 49 (20mm) VXF ,22 N4420 DN65, kvs = 63 (20mm) VXF ,22 N4420 DN80, kvs = 78 (20mm) VXF ,63 N4420 DN80, kvs = 100 (20mm) VXF ,63 N4420 DN100, kvs = 124 (40mm) VXF ,51 N4420 DN100, kvs = 160 (40mm) VXF ,51 N4420 DN125, kvs = 200 (40mm) VXF ,34 N4420 DN125, kvs = 250 (40mm) VXF ,34 N4420 DN150, kvs = 300 (40mm) VXF ,65 N4420 DN150, kvs = 315 (40mm) VXF ,65 N4420 VXF41.. Kétutú karimás szabályozószelep. DN : 20 mm, DN : 40 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C (+180 C). Megengedett közeg víz, max. 50% víz-glikol keverék, forró víz 180 C-ig. Alkalmazható szelepmozgatók: DN : SQX..., SKD..., SKB..., DN : SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos, bypass ág lineáris. Használható keverő vagy osztó alkalmazásban. DN15, kvs = 1,9 (20mm) VXF ,18 N4440 DN15, kvs = 3.0 (20mm) VXF ,18 N4440 DN25, kvs = 5.0 (20mm) VXF ,84 N4440 DN25, kvs = 7.5 (20mm) VXF ,84 N4440 DN40, kvs = 12 (20mm) VXF ,95 N4440 DN40, kvs = 19 (20mm) VXF ,95 N4440 DN50, kvs = 19 (20mm) VXF ,24 N4440 DN50, kvs = 31 (20mm) VXF ,24 N4440 DN65, kvs = 49 (40mm) VXF ,78 N4440 DN80, kvs = 78 (40mm) VXF ,95 N4440 DN100, kvs = 124 (40mm) VXF ,91 N4440 DN125, kvs = 200 (40mm) VXF ,49 N4440 DN150, kvs = 300 (40mm) VXF ,02 N

28 VXF40.. Kétutú karimás szabályozószelep. DN : 20 mm, DN : 40 mm szelepszár elmozdulás. PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN : SQX..., SKD..., SKB..., DN : SKC... Szeleptest anyaga EN-GJL-250 szürkeöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos, bypass ág lineáris. Használható keverő vagy osztó alkalmazásban. DN15, kvs = 1.9 (20mm) VXF ,23 N4430 DN15, kvs = 2.5 (20mm) VXF ,23 N4430 DN15, kvs = 3.0 (20mm) VXF ,23 N4430 DN15, kvs = 4.0 (20mm) VXF ,23 N4430 DN25, kvs = 5.0 (20mm) VXF ,57 N4430 DN25, kvs = 6.3 (20mm) VXF ,57 N4430 DN25, kvs = 7.5 (20mm) VXF ,57 N4430 DN25, kvs = 10 (20mm) VXF ,57 N4430 DN40, kvs = 12 (20mm) VXF ,67 N4430 DN40, kvs = 16 (20mm) VXF ,67 N4430 DN40, kvs = 19 (20mm) VXF ,67 N4430 DN40, kvs = 25 (20mm) VXF ,67 N4430 DN50, kvs = 31 (20mm) VXF ,29 N4430 DN50, kvs = 40 (20mm) VXF ,29 N4430 DN65, kvs = 49 (20mm) VXF ,25 N4430 DN65, kvs = 63 (20mm) VXF ,25 N4430 DN80, kvs = 78 (20mm) VXF ,78 N4430 DN80, kvs = 100 (20mm) VXF ,78 N4430 DN100, kvs = 124 (40mm) VXF ,66 N4430 DN100, kvs = 160 (40mm) VXF ,66 N4430 DN125, kvs = 200 (40mm) VXF ,34 N4430 DN125, kvs = 250 (40mm) VXF ,34 N4430 DN150, kvs = 300 (40mm) VXF ,89 N4430 DN150, kvs = 315 (40mm) VXF ,89 N4430 VXF61.. Kétutú karimás szabályozószelep. DN : 20 mm, DN : 40 mm szelepszár elmozdulás. PN40 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz, max. 50% víz-glikol keverék. Alkalmazható szelepmozgatók: DN : SKD..., SKB; DN : SKB; DN : SKC... Szeleptest anyaga GP240GH acélöntvény. Jelleggörbe: 0-30%-ig lineáris, %-ig egyenszázalékos, bypass ág lineáris. Keverő és osztó alkalmazásban is használható. DN15, kvs = 1.9 (20mm) VXF ,96 N4482 DN15, kvs = 3.0 (20mm) VXF ,96 N4482 DN25, kvs = 5.0 (20mm) VXF ,25 N4482 DN25, kvs = 7.5 (20mm) VXF ,25 N4482 DN40, kvs = 12 (20mm) VXF ,20 N4482 DN40, kvs = 19 (20mm) VXF ,20 N4482 DN50, kvs = 19 (20mm) VXF ,84 N4482 DN50, kvs = 31 (20mm) VXF ,84 N4482 DN65, kvs = 49 (40mm) VXF ,79 N4482 DN80, kvs = 78 (40mm) VXF ,18 N4482 DN100, kvs = 124 (40mm) VXF ,36 N4482 DN125, kvs = 200 (40mm) VXF ,49 N4482 DN150, kvs = 300 (40mm) VXF ,53 N

29 Magnetikus szelepek Miért egyedülállóak a magnetikus szelepek? A magnetikus szelepek igen precíz, mágneses elven működő motorral öszeépítve kerülnek forgalomba. Szelepszárelmozdulásuk mindössze 2.5mm, de ezt a hosszt a motor ezer lépésre képes felosztani! A magnetikus motornak köszönhetően a szelep 1 másodpercen belül áll be a kívánt pozícióba, így a leggyorsabb reagálású motoros szelep a piacon! Menetes csatlakozással MXG461.. Kétutú menetes szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel. Elektromos megtáplálás: AC 24V. Szabályozó jel: DC 0/2 10V vagy DC 4 20mA. PN16 nyomásosztály. Közeghőmérséklet: C. Megengedett közeg: víz, max. 50% víz-glikol keverék. Futásidő < 2s. Szelepállás visszajelzés: DC V. Szeleptest anyaga: EN-GJL-250 szürke öntvény. Jelleggörbe: egyenszázalékos vagy lineáris. A bypass ág lefenekelésével a szelep egyutú szeleppé alakítható át. Csak keverő alkalmazásban használható! DN 15, kvs = 0.6, csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs = 1.5, csatlakozás: G1", javasolt hollandi: ALG153 DN 15, kvs = 3.0, csatlakozás: G1", javasolt hollandi: ALG153 DN 20, kvs = 5.0, csatlakozás: G1 1/4", javasolt hollandi: ALG203 DN 25, kvs = 8.0, csatlakozás: G1 1/2", javasolt hollandi: ALG253 DN 32, kvs = 12, csatlakozás: G2", javasolt hollandi: ALG323 DN 40, kvs = 20, csatlakozás: G2 1/4", javasolt hollandi: ALG403 DN 50, kvs = 30, csatlakozás: G2 3/4", javasolt hollandi: ALG503 MXG ,90 N4455 MXG ,90 N4455 MXG ,96 N4455 MXG ,37 N4455 MXG ,19 N4455 MXG ,89 N4455 MXG ,65 N4455 MXG ,90 N4455 Karimás csatlakozással MXF461.. Kétutú karimás szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel. Elektromos megtáplálás: AC 24V. Szabályozó jel: DC 0/2 10V vagy DC 4 20mA. PN16 nyomásosztály. Közeghőmérséklet: C. Megengedett közeg: víz, max. 50% víz-glikol keverék. Futásidő < 2s. Szelepállás visszajelzés: DC V. Szeleptest anyaga: EN-GJL-250 szürke öntvény. Jelleggörbe: egyenszázalékos vagy lineáris. A bypass ág lefenekelésével a szelep egyutú szeleppé alakítható át. Csak keverő alkalmazásban használható! DN 15, kvs = 0.6 MXF ,07 N4455 DN 15, kvs = 1.5 MXF ,07 N4455 DN 15, kvs = 3.0 MXF ,07 N4455 DN 20, kvs = 5.0 MXF ,84 N4455 DN 25, kvs = 8.0 MXF ,60 N4455 DN 32, kvs = 12 MXF ,65 N4455 DN 40, kvs = 20 MXF ,70 N4455 DN 50, kvs = 30 MXF ,11 N4455 DN 65, kvs = 50 MXF ,45 N4455 M3P FY Kétutú karimás szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel. Elektromos megtáplálás: AC 24V. Szabályozó jel: DC 0 10V vagy DC 4 20mA. PN16 nyomásosztály. Közeghőmérséklet: C. Megengedett közeg: víz, max. 50% víz-glikol keverék. Futásidő < 1s. Szelepállás visszajelzés: DC V. Szeleptest anyaga: acélöntvény, szelepbelső CrNi acél. Jelleggörbe: lineáris. A bypass ág lefenekelésével a szelep egyutú szeleppé alakítható át. Csak keverő alkalmazásban használható! DN 80, kvs = 80 M3P80FY 1 666,98 N4457 DN 100, kvs = 130 M3P100FY 2 169,72 N

30 MVF461H Egyutú karimás szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel. Elektromos megtáplálás: AC 24V. Szabályozó jel: DC 0/2 10V vagy DC 4 20mA. PN16 nyomásosztály. Közeghőmérséklet: C. Megengedett közeg: víz 120 C-ig és 16 bar nyomásig, forró víz 180 C-ig és 13 bar nyomásig, telített gőz 180 C-ig és 9 bar abszolút nyomásig. Futásidő < 2s. Szelepállás visszajelzés: DC V. Szeleptest anyaga: EN-GJS LT acélöntvény. Jelleggörbe: egyenszázalékos vagy lineáris. DN 15, kvs = 0.6 MVF461H ,49 N4361 DN 15, kvs = 1.5 MVF461H ,49 N4361 DN 15, kvs = 3.0 MVF461H ,49 N4361 DN 20, kvs = 5.0 MVF461H ,65 N4361 DN 25, kvs = 8.0 MVF461H ,83 N4361 DN 32, kvs = 12 MVF461H ,15 N4361 DN 40, kvs = 20 MVF461H ,55 N4361 DN 50, kvs = 30 MVF461H ,56 N4361 Keverőcsapok és a hozzá tartozó mozgatók Menetes kivitel hollandival Háromjáratú (kétutú) keverőcsap külső menettel. PN10 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: SQK34.00, SQK84.00; ASK32 összeépítő készlettel SQK33.00, SQL33..., SQL Szeleptest anyaga GG-25 szürke öntvény. Csak keverő alkalmazásban használható. Javasoljuk ALG...3 hollandi használatát a könnyebb csőszereléshez. DN 20, kvs = 6,3 csatlakozás: G1 1/4" javasolt hollandi: ALG203 DN 25, kvs = 10 csatlakozás: G1 1/2" javasolt hollandi: ALG253 DN 32, kvs = 16 csatlakozás: G2" javasolt hollandi: ALG323 DN 40, kvs = 25 csatlakozás: G2 1/4" javasolt hollandi: ALG403 VBG ,92 N4233 VBG ,74 N4233 VBG ,82 N4233 VBG ,40 N4233 Menetes kivitel belső menettel - 3 járatú Háromjáratú (kétutú) keverőcsap belső menettel. PN10 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: SQK34.00, SQK84.00; ASK32 összeépítő készlettel SQK33.00, SQL33..., SQL Szeleptest anyaga GG-25 szürke öntvény. Csak keverő alkalmazásban használható. DN 20, kvs = 6,3 csatlakozás: Rp 3/4" DN 25, kvs = 10 csatlakozás: Rp 1" DN 32, kvs = 16 csatlakozás: Rp 1 1/4" DN 40, kvs = 25 csatlakozás: Rp 1 1/2" VBI ,12 N4232 VBI ,05 N4232 VBI ,38 N4232 VBI ,01 N4232 Menetes kivitel belső menettel - 4 járatú Négyjáratú (háromutú) keverőcsap belső menettel. PN10 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: SQK34.00, SQK84.00; ASK32 összeépítő készlettel SQK33.00, SQL33..., SQL Szeleptest anyaga GG-25 szürke öntvény. DN 20, kvs = 6,3 csatlakozás: Rp 3/4" DN 25, kvs = 10 csatlakozás: Rp 1" DN 32, kvs = 16 csatlakozás: Rp 1 1/4" VCI ,27 N4252 VCI ,27 N4252 VCI ,95 N4252 DN 40, kvs = 25 csatlakozás: Rp 1 1/2" VCI ,57 N4252 Karimás kivitel Háromjáratú (kétutú) karimás keverőcsap. PN6 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN : SQK34.00, SQK84.00, ASK32 összeépítő készlettel SQK33.00; DN : ASK31 összeépítő készlettel SQL33..., SQL Szeleptest anyaga GG-25 szürke öntvény. Csak keverő alkalmazásban használható. DN 40, kvs = 25 VBF ,18 N4241 DN 50, kvs = 40 VBF ,42 N4241 DN 65, kvs = 63 VBF ,42 N4241 DN 80, kvs = 100 VBF ,78 N4241 DN 100, kvs = 160 VBF ,50 N4241 DN 125, kvs = 550 VBF ,08 N4241 DN 150, kvs = 820 VBF ,78 N

31 Forgatómotorok és kiegészítők keverőcsapokhoz Forgatómotorok Forgató motorok keverőcsapokhoz. 90 -os elfordulás. 3-pont vezérlőjel. Külső kapcsoló és potenciométer, kézi állítási lehetőség és pozíció kijelzés. SQK34.00 és SQK84.00 összeépítő készlet nélkül felszerelhető, a többi motor összeépítőkészletet igényel. Védettség IP44. AC 230 V, 5 Nm futásidő: 135 s AC 24 V, 5 Nm futásidő: 135 s AC 230 V, 5 Nm futásidő: 125 s SQK ,13 N4508 SQK ,13 SQK ,74 N4506 AC 230 V, 12.5 Nm futásidő: 125 s SQL ,07 N4506 AC 230 V, 10 Nm futásidő: 30 s SQL ,66 N4506 AC 24 V, 12.5 Nm futásidő: 125 s SQL ,07 N4506 Összeépítő-készletek VBF21.65 VBF ig ASK31 26,21 N4506 VBF21.40 VBF21.50-ig, VBG31, VCI31 ASK32 11,64 N4506 Egyéb kiegészítők keverőcsap motorokhoz Segédérintkező SQK34.00 és SQK84.00 meghajtókhoz AC 250 V, kapcs. telj.: 6 A ohmikus, 2 A induktív ASC9.7 47,42 N4508 Segédérintkező-pár SQL33... és SQL83.00 meghajtókhoz AC 250 V, kapcs. telj.: 10 A ohmikus, 3 A induktív segédérintkezőnként ASC9.4 84,25 N4506 Segédérintkező SQK33.00, SQL33... és SQL83.00 meghajtókhoz AC 250 V, kapcs. telj.: 10 A ohmikus, 3 A induktív ASC9.5 41,18 N4506 Segédérintkező és 1000 Ω-os potenciométer SQL33... és SQL83.00 meghajtókhoz AC 250 V, kapcs. telj.: 10 A ohm., 3 A induktív, W ASZ ,36 N4506 Pillangószelepek és a hozzá tartozó mozgatók Pillangószelepek fém-fém zárással (alapkivitel) PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN40: ASK33 beépítőkészlettel SQK33.00, SQL33.0 és SQL83.00; DN50 125: ASK33 beépítő készlettel SQL és SQL83.00; DN : ASK33 beépítőkészlettel SQL , SQL83.00 vagy ASK35 beépítőkészlettel SQL35.00, SQL Szeleptest anyaga GG-25 szürke öntvény. DN40, kvs=50, szivárgás: kvs-érték 0.22%-a DN50, kvs=80, szivárgás: kvs-érték 0.14%-a DN65, kvs=200, szivárgás: kvs-érték 0.09%-a DN80, kvs=400, szivárgás: kvs-érték 0.06%-a VKF ,42 N4131 VKF ,54 N4131 VKF ,72 N4131 VKF ,29 N4131 DN100, kvs=760,szivárgás: kvs-érték 0.04%-a DN125, kvs=1000, szivárgás: kvs-érték 0.04%-a DN150, kvs=2100, szivárgás: kvs-érték 0.02%-a DN200, kvs=4000, szivárgás: kvs-érték 0.01%-a VKF ,69 N4131 VKF ,73 N4131 VKF ,49 N4131 VKF ,09 N

32 Pillangószelepek fém-epdm zárással (tömören záró kivitel) PN16 nyomásosztály. Közeghőmérséklet C. Megengedett közeg víz vagy max. 50% víz-glikol. Alkalmazható szelepmozgatók: DN40 65: ASK35.1 beépítő készlettel SQL35.00 és SQL85.00; DN80 125: ASK35.2 beépítő készlettel SQL35.00 és SQL85.00; DN : SQL36E65; DN : SQL36E110. Szeleptest anyaga: DN300-ig: EN-GJL-250 szürke öntvény; DN : EN-GJS gömbgrafitos öntvény Közeggel érintkező felület: EPDM. DN40, kvs=50 VKF ,96 N4135 DN50, kvs=85 VKF ,19 N4135 DN65, kvs=215 VKF ,21 N4135 DN80, kvs=420 VKF ,49 N4135 DN100, kvs=800 VKF ,28 N4135 DN125, kvs=1010 VKF ,09 N4135 DN150, kvs=2100 VKF ,94 N4135 DN200, kvs=4000 VKF ,49 N4135 DN250, kvs=6400 VKF ,13 N4135 DN300, kvs=8500 VKF ,56 N4135 DN350, kvs=11500 VKF ,85 N4135 DN400, kvs=14500 VKF ,49 N4135 Forgatómotorok és kiegészítők pillangószelepekhez Forgatómotorok Forgató motorok keverőcsapokhoz. 90 -os elfordulás. 3-pont vezérlőjel. Külső kapcsoló és potenciométer, kézi állítási lehetőség és pozíció kijelzés. AC 230 V, 5 Nm futásidő: 125s IP44 AC 230 V, 12.5 Nm futásidő: 125s IP44 AC 230 V, 10 Nm futásidő: 30 s AC 24 V, 12.5 Nm futásidő: 125 s IP44 SQK ,74 N4506 SQL ,07 N4506 SQL ,66 N4506 SQL ,07 N4506 AC 230 V, 20 Nm futásidő: 125 s IP44 AC 24 V, 20 Nm futásidő: 125 s IP44 SQL ,58 N4505 SQL ,58 N4505 AC 230 V, 100 Nm futásidő: 6 s IP67 AC 230 V, 400 Nm futásidő: 12 s IP67 SQL36E65 800,86 N4505 SQL36E ,83 N4505 Összeépítő-készletek VKF41 szelepekhez DN ig VKF41 szelepekhez DN ig VKF46 szelepekhez DN40 65-ig VKF46 szelepekhez DN ig ASK33 48,01 N4506 ASK35 95,26 N4506 ASK ,69 N4136 ASK ,69 N4136 Egyéb kiegészítők - állítókar Állítókar VKF46 pillangószelepekhez DN40 65-ig Állítókar VKF46 pillangószelepekhez DN ig Állítókar VKF46 pillangószelepekhez DN ig ASK ,54 N4136 ASK ,74 N4136 ASK ,14 N4136 Egyéb kiegészítők - állítókerék Állítókerék VKF46 pillangószelepekhez DN ig ASK ,83 N

33 Szárnykerekes hőmennyiségmérők WFM407 Hőmennyiségmérő fűtésre 1.5 m³/h, C, beépítési hossz: 110mm, javasolt WFZ.E-110i beépítő készlet használata WFM407.D ,48 N m³/h, C beépítési hossz: 130mm javasolt WFZ.E-130i beépítő készlet használata WFM407.E ,87 N5331 WFQ21 Hőmennyiségmérő fűtésre, M-bus előkészítéssel, levehető elektronikus kijelzővel 1.5 m³/h, 1 90 C, 80 mm beépítési hossz, érzékelő hosszúság 1.5 m, javasolt WFZ.E80 beépítő készlet használata WFQ21.D ,66 N5333 WFN21.. Hőmennyiségmérő hűtés/fűtésre, M-bus előkészítéssel, levehető elektronikus kijelzővel 0.6 m³/h, 1 90 C, 110 mm beépítési hossz, érzékelő hosszúság 1.5 m, javasolt WFZ.E110-i beépítő készlet használata WFN21.B ,37 N m³/h, 1 90 C, 130 mm beépítési hossz, érzékelő hosszúság 1.5 m, javasolt WFZ.E130-i beépítő készlet használata WFN21.E ,37 N5338 WFR21.. Hőmennyiségmérő hűtés/fűtésre, M-bus előkészítéssel, levehető elektronikus kijelzővel 1.5 m³/h,1 90 C, 80 mm beépítési hossz, érzékelő hosszúság1,5m, javasolt WFZ.E080 beépítő készlet használata WFR21.D ,91 N5338 Ultrahangos hőmennyiségmérők jellemzően lakossági felhasználásra 2WR6.. Ultrahangos hőmennyiségmérő (lakossági kivitel, csak fűtésre, kommunikáció nélkül) 2WR6../Mbus Ultrahangos hőmennyiségmérő (lakossági kivitel, csak fűtésre, M-bus csatlakozási lehetőséggel) Qn=1.5 m³/h, 3/4" menetes, 28 mm-es rozsdamentes érzékelők, 1.5 m kábel, elemes táp, beépítési hossz: 110 mm Qn=2.5 m³/h, 1" menetes, 28 mm-es rozsdamentes érzékelők, 1.5 m kábel, elemes táp, beépítési hossz: 130 mm Qn=1.5 m³/h, 3/4" menetes, 28 mm-es rozsdamentes érzékelők, 1.5 m kábel, elemes táp, beépítési hossz: 110 mm Qn=2.5 m³/h, 1" menetes, 28 mm-es rozsdamentes érzékelők, 1.5 m kábel, elemes táp, beépítési hossz: 130 mm 2WR ,21-2WR ,73-2WR6-1.5/Mbus 277,91-2WR6-2.5/Mbus 286,43 - Az ultrahangos hőmennyiségmérők nem tartalmaznak mozgó alkatrészt, így élettartamuk többszöröse a szárnykerekes mérők élettartamának. Nem érzékenyek a vízben lévő szennyeződésekre, pontosságukból nem veszítenek és azt igen hosszú ideig megőrzik. Az ultrahangos mérőpark hibájának szórása szimmetrikus. 29

34 Beépítőkészletek menetes csatlakozású hőmennyiségmérőkhöz Beépítő készlet hőmennyiségmérőkhöz Három darab gömbcsap, melyből kettőbe az érzékelő beszerelhető, hollanderrel, paszdarabbal, 80mm-es hőm.mérőkhöz Három darab gömbcsap, melyből egybe az érzékelő beszerelhető, hollanderrel, paszdarabbal, 110mm-es hőm.mérőkhöz Három darab gömbcsap, melyből egybe az érzékelő beszerelhető, hollanderrel, paszdarabbal, 130mm-es hőm.mérőkhöz WFZ.E80 42,62 N5338 WFZ.E110-I 40,43 WFZ.E130-I 56,62 N5338 UH b N5338 UH b 1db gömbcsap menetes furattal az érzékelő számára 1/2" bb golyóscsap WFZ.K15 12,84 3/4" bb golyóscsap WFZ.K18 15,68 1" bb golyóscsap WFZ.K22 27,35 N5338 UH b N5338 UH b N5338 UH b UH50.. ultrahangos hőmennyiségmérők jellemzően távhő alkalmazásra PN16 Ultrahangos hőmennyiségmérő 5/4"-ig hegeszthető karmantyúval, felette merülőhüvellyel szállítva, érzékelőpárral és hosszú élettartamú elemmel 3/4" menetes UH ,34-1" menetes UH ,67-5/4" menetes UH ,52-5/4" menetes UH ,88-2" menetes UH ,10 - NA50 karimás UH ,69 - NA65 karimás UH ,30 - NA80 karimás UH ,81 - NA100 karimás UH ,67 - Megjegyzés: a kötőjel utáni érték a névleges átfolyási mennyiséget jelöli (m 3 /h-ban) UH50.. ultrahangos mérők egyéb tartozékai, pótalkatrészei 27,5 mm, M10x1, kábel 1,5m UH50.WZR Hőmérsékletérzékelő pár 2WR5 ultrahangos hőmennyiségmérőhöz (Pt500) 38 mm, M10x1, kábel 1,5m UH50.WZR mm, kábel 2m UH50.WZR Menetes karmantyú M10x1 28 mm vagy 38 mm benyúlású érzékelőkhöz M10x1 UH50.WZT-G10 5,93 - Védőhüvely (pár) Védőhüvely 100 mm hőmérsékletérzékelőkhöz (pár) UH50.WZT-S100 26,04 - M-Bus modul 2WR5-höz UH50.WZU-MB 58,03 - Impulzus modul 2WR5-höz UH50.WZU-Pulse 32,13-30

35 Vízmennyiségmérők Hidegvízre Vízmennyiségmérő (egysugaras) Melegvízre Vízmennyiségmérő (egysugaras) Kiegészítők Hideg, Qn=1,5 m³/h, 80 mm, rádiós kiolvasásra előkészítve* Hideg, Qn=1,5 m³/h, 110 mm, rádiós kiolvasásra előkészítve* Hideg, Qn=2,5 m³/h, 130 mm beépítési hossz rádiós kiolvasásra előkészítve* Hideg, Qn=1,5 m³/h, 80mm, Namur impulzusadóval Hideg, Qn=1,5 m³/h, 110mm, Namur impulzusadóval Meleg, Qn=1,5 m³/h, 80mm, rádiós kiolvasásra előkészítve* Meleg, Qn=1,5 m³/h, 110mm, rádiós kiolvasásra előkészítve* Meleg, Qn=2,5 m³/h, 130 mm beépítési hossz rádiós kiolvasásra előkészítve* Meleg, Qn=1,5 m³/h, 80mm, Namur impulzusadóval Meleg, Qn=1,5 m³/h, 110mm, Namur impulzusadóval WFK30.D080 16,13 N5340 WFK30.D110 16,13 N5340 WFK30.E130 22,38 N5340 WFK23.D080 37,88 N5340 WFK23.D110 37,88 N5340 WFW30.D080 18,78 N5340 WFW30.D110 18,78 N5340 WFW30.E130 25,00 N5340 WFW23.D080 41,43 N5340 WFW23.D110 41,43 N5340 Vízóra fedlap rádiós kiolvasáshoz Vízóra-hollandi pár 3/4"-1/2" Qn=1,5 m³/h vízórákhoz WFZ166.MO 56,42 - WFZ.R2 4,20-1"-3/4" Qn=2,5 m³/h vízórákhoz WFZ.R2-1 8,84 - *Megjegyzés: A rádiós kiolvasásra előkészített vízórák (WFK30.. és WFW30..) WFZ166.MO -cikkszámú rádiós kommunikációjú fedlap felszerelése után válnak alkalmassá rádiós kiolvasásra. M-Busz rendszer elemei. A rendszer kiépítéséhez egyéb szolgáltatások és eszközök is szükségesek. Kommunikációs központ M-Busz rendszerhez. LCD kijelzéssel, RS232 porttal PC csatlakozási lehetőséggel. OZW Illesztőegység M-Busz rendszerhez max. 60 csatlakoztatott M-Busz készülékhez (RS485 porttal) WZC-P Illesztőegység M-Busz rendszerhez max. 250 csatlakoztatott M-Busz készülékhez (RS485 porttal) WZC-P Jelerősítő (repeater) M-Busz rendszerhez max. 250 csatlakoztatott készülékhez WZC-R Impulzus adapter M-Busz rendszerhez max.2 db készülék csatlakozására (NAMUR vagy REED relés készülék fogadására) AEW

36 Új Albatros2... időjárásfüggő fűtésszabályozó készletek (további műszaki részletek az árlista végén) Időjárásfüggő fűtésszabályozó készlet érzékelőkkel, csatlakozókkal, telepítési és kezelési leírással, beltéri kezelő/hőmérséklet érzékelő egység. ALBATROS1 készlet helyett 1 fokozatú kazán, napkollektor (HMV), 1 szivattyús kör, HMV, 1 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet, kommunikáció képes ALBATROS ,52 - Időjárásfüggő fűtésszabályozó készlet érzékelőkkel, csatlakozókkal, telepítési és kezelési leírássall, beltéri kezelő/hőmérséklet érzékelő egység. ALBATROS2 készlet helyett 1 keverőszelepes/1 szivattyús kör, fűtés/hűtés, 2 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet, kommunikáció képes ALBATROS ,72 - Időjárásfüggő fűtésszabályozó készlet érzékelőkkel, csatlakozókkal, telepítési és kezelési leírássall, beltéri kezelő/hőmérséklet érzékelő egység. ALBATROS3 és ALBATROS4 készlet helyett 1 fokozatú kazán, napkollektor (HMV), 1 szivattyús kör, 2 keverőszelepes/szivattyús kör, HMV, kiegészítő modul nem csatlakoztatható, multifunkcionális be/kimenet, kommunikáció képes ALBATROS ,83 - RVS... rendszerbe nem köthető időjárásfüggő fűtésszabályozó elektronikák Időjárásfüggő fűtésszabályozó (készletben lásd: Albatros2.1) 1 fokozatú kazán, napkollektor (HMV), 1 szivattyús kör, HMV, 1 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet, nem kommunikál RVS13.123/ ,10 U2357 Időjárásfüggő fűtésszabályozó 1 fokozatú kazán, napkollektor (HMV), 1 szivattyús kör, 1 keverőszelepes kör, HMV, 1 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet, nem kommunikál RVS13.143/ ,21 U2357 Időjárásfüggő fűtésszabályozó (készletben lásd: Albatros2.3) 1 fokozatú kazán, napkollektor (HMV), 1 szivattyús kör, 2 keverőszelepes/szivattyús kör, HMV, kiegészítő modul nem csatlakoztatható, multifunkcionális be/kimenet, nem kommunikál RVS53.183/ ,22 U2357 RVS... időjárásfüggő fűtésszabályozó elektronikák Időjárásfüggő fűtésszabályozó 1 fokozatú kazán, napkollektor (HMV,puffer), szilárd tüzelésű kazán, 1 keverőszelepes fűtési kör, 1 szivattyús kör, HMV, fűtés/hűtés, kaszkád (master/slave), 2 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet RVS43.143/ ,20 U2354 Időjárásfüggő fűtésszabályozó (készletben lásd: Albatros2.2) 1 keverőszelepes/1 szivattyús kör, fűtés/hűtés, 2 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet RVS46.530/109 96,84 U

37 Időjárásfüggő fűtésszabályozó Időjárásfüggő fűtésszabályozó Napkollektor (HMV), 1 keverőszelepes fűtési kör, 1 szivattyús kör, HMV, fűtés/hűtés, 2 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet 1-2 fokozatú kazán, láng moduláció, napkollektor (HMV,puffer), szilárd tüzelésű kazán, 1 keverőszelepes fűtési kör, 1 szivattyús kör, HMV, csak fűtés, kaszkád (master/slave), 2 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet RVS46.543/ ,08 U2353 RVS63.243/ ,33 U2354 Időjárásfüggő fűtésszabályozó Fali szerelődobozok RVS készülékekhez 1-2 fokozatú kazán, láng moduláció, napkollektor (HMV,puffer), szilárd tüzelésű kazán, 2 keverőszelepes fűtési kör, 1 szivattyús kör, HMV, csak fűtés, kaszkád (master/slave), 2 kiegészítő modul csatlakoztatható, multifunkcionális be/kimenet RVS63.283/ ,24 U2354 Kisméretű fali szerelődoboz AGP... csatlakozókészletek RVS... szabályozókhoz Szerelődoboz RVS13..., RVS43... és RVS46... típusú szabályozókhoz, fedlap kikönnyítéssel AGS7A.100/109 58,08 - Csatlakozókészlet RVS szabályozóhoz AGP ,52 - Csatlakozókészlet RVS szabályozóhoz AGP ,34 - Csatlakozókészlet RVS szabályozóhoz AGP ,49 - Csatlakozókészlet RVS szabályozóhoz AGP ,34 - Csatlakozókészlet RVS szabályozóhoz AGP ,97 - Csatlakozókészlet RVS szabályozóhoz AGP ,89 - Csatlakozókészlet RVS szabályozóhoz AGP ,99 - Csatlakozókészlet RVS szabályozóhoz AGP ,72 - Csatlakozókészlet AVS bővítő modulhoz AGP ,65 ALBATROS2 szabályozócsalád áttekintő táblázata: 33

38 Tartozékok RVS... szabályozókhoz Kiegészítő modul RVS... szabályozókhoz Csatlakozó kábel AVS kiegészítő modulhoz Beltéri kezelőegység Kiegészítő modul keverőszelepes fűtési körhöz, vagy be/kiment bővítés egyéb extra funkcióhoz 400mm csatlakozó kábel AVS és RVS... szabályozók összekötéséhez Alap beltéri kezelőegység, vezetékes kivitel, üzemmód váltó, alapjel módosítás, jelenlét gomb AVS75.390/109 95,11 Q2359 AVS82.490/109 3,71 - QAA55.110/101 56,60 Q2359 Beltéri kezelőegység Beltéri kezelőegység Beltéri kezelőegység Beltéri kezelőegység Vevő antenna Repeater Kezelőegység Csatlakozó kábel AVS kezelőegységhez Hátlap AVS kezelőegységhez Takarólemez Tápmodul Szervizkábel Érzékelők RVS... szabályozókhoz Beltéri kezelőegység, teljes programozás, háttérvilágított, vezetékes, magyar nyelvű menü Beltéri kezelőegység, teljes programozás, fűtés/hűtés, háttérvilágított, vezetékes, magyar nyelvű menü Beltéri kezelőegység, teljes programozás, vezeték nélküli, magyar nyelvű menü Beltéri kezelőegység, teljes programozás,fűtés/hűtés, vezeték nélküli, magyar nyelvű menü Vevő antenna QAA típusú vezeték nélküli beltéri kezelőegységhez Rádiófrekvenciás jeltovábbító QAA78... típusú vezeték nélküli beltéri kezelőegységhez Kezelőterminál, szekrénybe, vagy dobozba építhető, fűtési alkalmazásokhoz, magyar nyelvű menü 1000mm csatlakozó kábel AVS Kezelőterminál és RVS szabályozók összekötéséhez Hátlap AVS kezelőegységhez, fali szerelődobozba vagy elektromos szekrénybe történő szereléshez Takarólemez fali szerelődobozhoz vagy elektromos szekrényhez AVS kezelőegység helyének eltakarásához 2-pólusú ki/bekapcsolás, biztonsági megszakító, opció kapcsoló vagy lámpa Szervizkábel QAA típusú vezetékes beltéri kezelőegységhez QAA75.611/ ,58 Q2359 QAA75.611/ ,78 Q2359 QAA78.610/ ,92 Q2359 QAA78.610/ ,84 Q2359 AVS71.390/109 53,02 Q2359 AVS14.390/ ,26 Q2359 AVS37.294/509 95,96 Q2359 AVS82.491/109 4,04 - AVS92.290/109 1,42 - AVS38.291/109 1,58 Q2359 AVS16.290/109 57,49 Q2359 AVS82.495/101 34,75 - Külső hőmérséklet érzékelő Külső hőmérséklet érzékelő, NTC 1 kohm QAC34/101 25,22 Q1811 Vezeték nélküli külső hőmérséklet érzékelő szett Rádiófrekvenciás jeltovábbító Rádiófrekvenciás külső hőmérséklet érzékelő adó és vevő egység, NTC 1 kohm Rádiófrekvenciás jeltovábbító QAC34 külső hőmérséklet érzékelőhöz AVS13.399/101 77,91 Q2359 AVS13.399/201 68,00 Q2359 Csőre bilincselhető hőmérsékletérzékelő Csőre szerelhető hőmérséklet érzékelő, NTC 10kOhm QAD36/101 23,69 Q1801 Merülő érzékelő 1.5 m kábellel, védőhüvely nélkül Kábel érzékelő, NTC 10kOhm, 0 95 C QAZ36.522/109 15,15 Q1843 Merülő érzékelő 1.5 m kábellel, védőhüvely nélkül Kábel érzékelő, NTC 10kOhm, C QAZ36.481/101 30,49 Q

39 Eszközök LPB rendszerekhez (pl. RVA, RVS, RVD ) Szervizeszköz LPB és KNX készülékekhez (Albatros, Synco) Grafikus felügyelethez, adatgyűjtéshez (naplózás), stb. Tartalma: ACS700 rendszerkezelő szoftver, OCI700 USB interfész, kábelek OCI ,45 N szabályozóhoz OCI ,18 N2533 Központi kommunikációs egység 5 szabályozóhoz OCI ,53 N szabályozóhoz OCI ,06 N2533 GSM modem GSM terminál OCI és OZW hez (a GSM modem egyéb tartozékait, pl. tápegység, külső antanna nem tartalmazza) RS232 MC35i.MODEM 187,11 - Antenna MC35i -hez MC35i.ANT 30,03 - RS232 kábel MC35i -hez MC35i.CABLE 6,93 - Tápegység MC35i -hez MC35i.POWER 25,41 - RWD32S hőmérséklet-különbség szabályozó szolár alkalmazásokhoz Kompakt hőmérséklet-különbség szabályozó LCD kijelzővel. 230V-os megtáplálás. 3db érzékelő bemenet LG-Ni 1000 vagy Pt1000 érzékelőkhöz, 1db digitális bemenet, 2db 2-pont kimenet. Számítógép csatlakozási lehetőség. Hét alapalkalmazás. Relék terhelhetősége 4A. Hőmérséklet-különbség szabályozó napkollektoros alkalmazásokhoz RWD32S 96,64 N3344 Védőburkolat fali szereléshez ARG ,35 - RVD... időjárásfüggő hőközponti szabályozók Jellemzően távfűtési és hőközponti alkalmazásokhoz Hőközponti fűtésszabályozó MOD-BUS kommunikációval 3 gyári alkalmazással 1 fűtési kör + HMV-készítés RVD120-A 356,40 N2510 Hőközponti fűtésszabályozó MOD-BUS kommunikációval 8 gyári alkalmazással 1 fűtési kör + HMV-készítés RVD140-A 461,34 N2510 Hőközponti fűtésszabályozó Kommunikációképes 28 gyári alkalmazással 1 fűtési kör + HMV-készítés RVD230-A 658,35 N2384 Hőközponti fűtésszabályozó Kommunikációképes 14 gyári alkalmazással, 2 független fűtési kör + HMV-készítés RVD240-A 770,22 N

40 Synco100 Kompakt szabályozók érzékelővel Helyiséghőmérsékletszabályozó, 2 x DC 0 10 V kimenet hűtés / fűtés. Tápfeszültség 24VAC. Helyiséghőmérsékletszabályozó, 2 x DC 0 10 V kimenet hűtés / fűtés, OFF/Nappal/Éjszaka üzemmódválasztó kapcsoló. Tápfeszültség 24VAC. Légcsatorna hőmérséklet szabályozó befújt vagy elszívott levegőhöz, 2 x DC 0 10 V és 1 kontaktus kimenet, alapjel tartomány: 0 50C, QAC22 alkalmazásával külső hőmérséklet kompenzáció választható. Tápfeszültség 24VAC. Hőmérséklet-különbség szabályozó, 2 x 2-pont kimenet, napkollektoros alkalmazásokhoz. Tápfeszültség 230VAC. Hőmérséklet-különbség szabályozó, 2 x 2-pont kimenet, napkollektoros alkalmazásokhoz, 1db QAP21.2 típusú kábel hőmérséklet-érzékelővel (napkollektorhoz). Tápfeszültség 230VAC. RLA ,56 N3331 RLA ,75 N3336 RLM ,90 N3332 RLE ,38 N3337 RLE127.QAZ 136,77 N3337 Fűtési értéktartó szabályozó, 1db 3-pont szelep- és 1db szivattyú vezérlő kontaktus kimenet, C, QAC22 alkalmazásával külső hőmérséklet kompenzáció választható. Tápfeszültség 230VAC. Hűtési vagy fűtési értéktartó szabályozó, 2 x DC 0 10 V és 1 kontaktus kimenet, C, QAC22 alkalmazásával külső hőmérséklet kompenzáció választható. Tápfeszültség 24VAC. RLE ,06 N3334 RLE ,30 N3333 Synco200 Univerzális szabályozók Synco200 univerzális szabályozók 4UI, 1DI, 2DO, 1 szabályozókör RLU ,30 N3101 Univerzális szabályozó beépített alkalmazásokkal. Nem igényel külön konfigurációs eszközt. Hőmérséklet, páratartalom, nyomás, légminőség stb szabályozására. Légtechnikai és fűtési/hűtési rendszerekben. Tápfeszültség 24VAC. LG-Ni1000, Pt1000, 0-10V bemeneti jelek (UI) kezelése, 0-10V (UO), potenciálmentes kimenetek (DO), előre deffiniált üzemmódválasztó bemenet (DI) RLU202 és 222 készülékeknél 3-pont kimeneti vezérlés is választható. 4UI, 1DI, 2DO, 1szabályozókör RLU ,30 N3101 4UI, 1DI, 2AO, 2DO, 2szabályozókör 5UI, 2DI, 3AO, 2DO, 2 szabályozókör 5UI, 2DI, 3AO, 6DO, 2 szabályozókör (nagyobb hossz: 153mm) RLU ,45 N3101 RLU ,47 N3101 RLU ,45 N3101 Kapcsolóóra Univerzális transzformátor AC230V AC24V Univerzális jelátalakító Digitális kapcsolóóra heti programmal, 1 kapcsoló váltóérintkezős kimenettel, AC 230 V, max. 6A 230VAC/24VAC, 30VA, C- sínre szerelhető, IP20 kivitelű, beépített hálózati kapcsolóval és biztosítékkal Passzív érzékelők átlagolása, min/max kijelzés, entalpia kalkulátor hőmérséklet és páratartalom jelből, passzív érzékelő mért értékének transzformálása akár 2db 0-10V-os jellé. SEH ,10 N5243 SEM ,27 N5536 SEZ ,49 N

41 Synco Living termékek Synco Living termékek Lakóépület fűtészabályozásának komfortos vezérléséhez. 12 helyiség önálló időprogrammal redelkező szabályozása. HMV, padlófűtési körök, világítás és zsaluvezérlés központilag kezelhető, GAMMA-Wave füstjelzők és ablakkontaktusok integrációja lehetséges. KNX szabvány alapú rádiókommunikáció (868MHz). Hőigényjelek gyüjtése és továbbítása 0-10V-os kimeneten kazán-vezérlő (RRV912), vagy KNX BUS-on keresztül SYNCO700- as szabályozók felé. 230VAC tápfeszültség. A reddot formatervezési díj győztes terméke 2006-ban. A Synco Living készülékekből összeállított rendszer konfigurációjához szükséges mérnöki szolgáltatásokkal, illetve nem Siemens gyártmányú szeleptestekre való mozgató-adapter kiválasztásával kapcsolatban keressék kollégáinkat. Synco Living központi egység, LCD kijelzővel, konfigurált és szabadon programozható nyomógombokkal Synco Living rádiókommunikációs jelerősítő, 230VAC tápegységgel Synco Living helyiséghőmérséklet érzékelő, elemes tápellátással Synco Living időjárás központ, külső hőmérséklet és légnyomás detektálására, beltéri és kültéri egység egy csomagban, elemes Synco Living helyiséghőmérséklet érzékelő, LCD kijelzővel, alapjel beállító potenciométerrel és üzemmód választóval, elemes tápellátással QAX910-HU 479,30 N2707 ERF ,87 N2704 QAA910 75,60 N2701 QAC ,17 N2702 QAW ,81 N2703 Synco Living fűtésszabályozó modul 2 fűtési körhöz, 1db univerzális bemenet pl. HMV hőmérséklet méréséhez, 1db 0-10V-os kimenet hőigényjelzéshez, 2db 230Vos triac-kimenet, 2db potenciálmentes kimenet, 230VAC tápfeszültség RRV ,12 N2705 Synco Living fűtésszabályozó modul 8 fűtési körhöz, 1db univerzális bemenet pl. HMV hőmérséklet méréséhez, 8db 230V-os triac-kimenet, 1db potenciálmentes kimenet, 230VAC tápfeszültség RRV ,38 N2706 Synco Living univerzális modul 2 előszabályozási körhöz, ventillátorvezérléshez, univerzális, engedélyezési funkcióhoz. 4db univerzális bemenet, 2db 0-10V-os kimenet hőigényjelzéshez, fűtési kör szelepéhez, 5db potenciálmentes kimenet, 230VAC tápfeszültség RRV ,52 N2709 Synco Living dugalj modul világítás és egyéb villamos áramkörök vezérléshez, 230VAC, földelt, max terhelés: 10A Synco Living dugalj modul világítási áramkörök dimmeléséhez, 230VAC, földelt, terhelés: W (200VA halogén lámpáknál) Synco Living radiátor szelepmozgató motor, 2,5mm löketű szelepekre, 110N erő, beépített helyiséghőm. érzékelő, elemes táp, 30x1,5mm-es menetes csatlakozó. Web szerver, 1db Synco Living központhoz. Szöveges rendszermegjelenítés, kezelés PC-n vagy böngészővel ellátott mobiltelefonon. Utolsó 10 riasztás tárolása, státusz üzenetek elküldése, maximum 4 címre ( ). KRF960-F 127,92 N2718 KRF961-F 136,48 N2719 SSA ,89 N2700 OZW ,80 N

42 Synco Living Starter KIT készlet termékei Starter KIT A Starter Kit segítségével külön helyiséghőmérsékletszabályozás végezhető egy vagy két zónában. Egy zóna alatt az azonos alapjellel és időprogrammal működő egységeket értjük. Legfeljebb hat SSA955 radiátorszabályozó beavatkozóegységgel (a KIT911 egy, a KIT914 négy beavatkozóegységet tartalmaz). Az 1. zónában a QAW912, a 2.-ban az adott zónához kapcsolt első SSA955 belső érzékelője méri a helyiség-hőmérsékletet. Fűtési igény az opcionális KRF960 rádiós dugaszadapter vagy az RRV912 fűtésikör-szabályozó segítségével küldhető a központi fűtési rendszernek. A rendszer Synco living központi egységgel történő bővítése esetén a Starter Kit valamennyi eszköze felhasználható, a QAW912 kivételével. Egyéb rádiós eszközökkel nem kombinálható. A Synco Living Starter KIT központi egysége. Beltérben 30m-es - központól való - távolságig használható. Elemes tápellátás. Maximum 6db SSA955 mozgatóval egészíthető ki. A Synco Living Starter KIT központi egysége + 1db SSA955. Elemes tápellátás. További, 5db SSA955 mozgatóval egészíthető ki. QAW ,20 N2720 KIT ,02 N2720 A Synco Living Starter KIT központi egysége + 4db SSA955. Elemes tápellátás. További, 2db SSA955 mozgatóval egészíthető ki. KIT ,86 N2720 Synco 700 univerzális szabályozók és kiegészítő eszközök Synco 700 termékek Univerzális szabályozócsalád, melynek eszközei egyaránt alkalmazhatóak egyedi és összetett rendszereknél. Hőmérséklet, páratartalom, nyomás, légminőség stb szabályozására, légtechnikai és fűtési/hűtési, valamint egyedi helyiségszabályozási rendszerekben. LG-Ni1000, Pt1000, 0-10V bemeneti jelek (UI) kezelése, 0-10V (UO), potenciálmentes kimenetek (DO). Beépített heti és éves időprogramok. Kommunikáció KNX buszon keresztül. Tápfeszültség 24VAC. A Synco700-as készülékekből összeállított rendszer konfigurációjához szükséges mérnöki szolgáltatásokkal kapcsolatban keressék kollégáinkat. Synco700 központi egység KNX kommunikációval, RXB.. típusú egyedi helyiséghőmérséklet szabályozókhoz. 6UI, 2AO, 4DO, 10 helyiségcsoport. Maximum 4 kiegészítő modul csatlakoztatható. Synco700 fűtésszabályozó, KNX kommunikációval, 6UI, 2AO, 5DO, kiegészítő modulokkal bővítve maximum 3 időjárásfüggő fűtési kör, kazánvezérlés, HMV készítés, előszabályozás vezérlésére. Maximum 4 kiegészítő modul csatlakoztatható. Synco700 kazán- és fűtésszabályozó KNX kommunikációval, 8UI, 2DI, 2AO, 7DO. Kiegészítő modulokkal bővítve maximum 6 kazánból álló kaszkád, 1 időjárás függő fűtési kör, előszabályozási kör vezérlésére. Maximum 4 kiegészítő modul csatlakoztatható. Synco700 vezérlő, logikai és monitoring eszköz, KNX kommunikációval, 8UI, 4AO, 6DO. 10db logikai, 6 motorvezérlő, 6 időkapcsoló blokk Maximum 4 kiegészítő modul csatlakoztatható. Synco700 univerzális szabályozó, KNX kommunikációval, 6UI, 2AO, 2DO. 1 univerzális szabályozási kör, ventilátor, motor vezérlések. Maximum 4 kiegészítő modul csatlakoztatható. Synco700 univerzális szabályozó, KNX kommunikációval, 8UI, 3AO, 4DO. 2 univerzális szabályozási kör, ventilátor, motor vezérlések. Maximum 4 kiegészítő modul csatlakoztatható. RMB ,31 N3121 RMH760B-4 426,89 N3133 RMK ,08 N3132 RMS ,47 N3123 RMU710B-4 350,66 N3150 RMU720B-4 507,47 N

43 Synco700 univerzális szabályozó, KNX kommunikációval, 8UI, 4AO, 7DO. 3 univerzális szabályozási kör, ventilátor, motor vezérlések. Maximum 4 kiegészítő modul csatlakoztatható. Csatlakozó RMZ.. modulok új sorba történő szereléséhez RMU730B-4 671,55 N3150 RMZ780 90,02 N3150 Kiegészítő modul RMH760B-4 szabályozóhoz (fűtési kör) RMZ782B 191,66 N3136 Kiegészítő modul RMH760B-4 szabályozóhoz (HMV) Kiegészítő modul RMS705-4 és RMK770-4 szabályozókhoz (8 UI ) Kiegészítő modul RMH.., RMU.., RMK.., RMS.., RMB.. szabályozókhoz (4 UI, 4 DO) Kiegészítő modul RMH.., RMU.., RMK.., RMS.., RMB.. szabályozókhoz (4 UI, 2 AO, 2 DO) Kiegészítő modul RMK.., RMH.. szabályozóhoz (6 UI, 2 AO, 4 DO) RMZ783B 206,18 N3136 RMZ ,54 N3146 RMZ ,54 N3146 RMZ ,33 N3146 RMZ ,07 N3146 Kezelőterminál 1db Synco700- as készülékekhez, előlapra illeszthető RMZ ,31 N3111 Kezelőterminál 1db Synco700- as készülékekhez, kapcsolószekrényre építhető, vagy kéziterminálként használható, 3m kábellel RMZ ,83 N3112 KNX buszos kezelőterminál max. 150 db Synco700-as készülék helyi vagy távkezeléséhez, 3m kábellel. KNX buszon akár 700m-es kezelési távolság is megvalósítható. Központi kommunikációs egység maximálisan 4 db Synco700, Living, RXB szabályozó egység számítógépes felügyeletéhez, modemes eléréséhez (RS232). Tápfeszültség 230VAC. 2 db kontaktus bemenet. RMZ ,84 N3113 OZW ,82 N3117 Központi kommunikációs egység maximálisan 10 db Synco700, Living, RXB szabályozó egység számítógépes felügyeletéhez, modemes eléréséhez (RS232). Tápfeszültség 230VAC. 2 db kontaktus bemenet. OZW ,81 N3117 Központi kommunikációs egység 64 db Synco700, Living, RXB szabályozó egység számítógépes felügyeletéhez, modemes eléréséhez (RS232). Tápfeszültség 230VAC. 2 db kontaktus bemenet. OZW ,44 N

44 Új termék! Web szerver, 4db Synco készülékhez. Szöveges rendszermegjelenítés, kezelés PC-n vagy böngészővel ellátott mobiltelefonon. Utolsó 10 riasztás tárolása, státusz üzenetek elküldése, maximum 4 címre ( ). Bevezetése 2010 Nyarán! OZW ,80 - Új termék! Web szerver, 16db Synco készülékhez. Szöveges rendszermegjelenítés, kezelés PC-n vagy böngészővel ellátott mobiltelefonon. Utolsó 10 riasztás tárolása, státusz üzenetek elküldése, maximum 4 címre ( ). Bevezetése 2010 Nyarán! OZW ,60 - Új termék! Web szerver, 64db Synco készülékhez. Szöveges rendszermegjelenítés, kezelés PC-n vagy böngészővel ellátott mobiltelefonon. Utolsó 10 riasztás tárolása, státusz üzenetek elküldése, maximum 4 címre ( ). Bevezetése 2010 Nyarán! OZW ,40 - Központi kommunikációs egység max. 250 db Synco700, Living, RXB szabályozó egység számítógépes felügyeletéhez (USB vagy Ethernet), modemes eléréséhez (RS232). Tápfeszültség 24VAC. 8 db digitális, 8d univerzális bemenet, 6db relé kimenet. 8 impulzus kimenetű mérő, 5 üzemóra jelzés fogdása, 5 trend futtatása, 4 heti programóra. ACS szoftver tartozék. OZW ,11 N5663 Ethernet kártya OZW775-höz OZZ7E5 127,76 N5664 CF kártya OZW775-höz, adattárolás, firmware OZZ7CF 34,02 N5665 Synco700 Felügyeleti-, Szervizés Riasztásfogadó szoftver. Tartalmaz 200 kreditet. ACS ,53 N5640 Hardverkulcs, USB. ACS alapszoftver bővítéséhez szükséges. Commissioning Report (Üzembehelyezési jegyzőkönyv) Plant Diagram Standard (Standard Rendszersémák megjelenítése) CMD ,57 N5640 ACS-A/CRP 30,00 N5640 ACS-A/GRA 729,00 N5640 ACS OPC szerver ACS-A/OPC 744,00 N5640 Plant View (Rendszer nézet) ACS-A/PLV 177,00 N5640 Online Trend ACS-A/TON 150,00 N5640 Offline Trend ACS-A/TOFF 90,00 N kredit ACS7.. szoftverhez ACS-A/C 75,00 N

45 RXB egyedi helyiségszabályozók és kiegészítő eszközök RXB termékek Az RXB21-es egyedi helyiséghőmérséklet szabályozók 2- és 4-csöves Fan-Coil rendszerekhez alkalmazhatóak. PI szabályozási algoritmus. KNX/EIB kommunikációval rendelkeznek, Synco700-as vagy DESIGO PX automatika rendszerhez csatlakoztathatóak. 230VAC tápfeszültség. 24VAC feszültségű PDM termoelektromos vagy 3-pontos motoros szelepek vezérléséhez. Potenciálmentes kontaktus kimenetek max 3 fokozatú ventillátor indításához. Az EU BAC által minősített, energiatakarékosági szabványoknak megfelelő termékcsoport. Az RXB készülékekből összeállított rendszer konfigurációjához szükséges mérnöki szolgáltatásokkal kapcsolatban keressék kollégáinkat. Egyedi helyiséghőmérséklet szabályozó, Fan-Coil alkalmazásokhoz, KNX busz Egyedi helyiséghőmérséklet szabályozó, Fan-Coil alkalmazásokhoz, zsalus és radiátoros kiegészítéssel, KNX busz Egyedi helyiséghőmérséklet szabályozó, Fan-Coil alkalmazásokhoz, elektromos fűtés kiegészítéssel. KNX busz RXB21.1/FC ,62 N3873 RXB21.1/FC ,62 N3873 RXB22.1/FC ,16 N3873 Csatlakozó fedél RXB-hez RXZ20.1 7,20 N2701 Érzékelő PPS2 csatlakozással RX.. egyedi helyiségszabályozókhoz QAX ,86 N1741 Érzékelő, alapjel eltoló potméterrel, PPS2 csatlakozással RX.. egyedi helyiség-szabályozókhoz Érzékelő, alapjel eltoló potméterrel, üzemmódkapcsolóval (Standby / Auto), PPS2 csatlakozással RX.. egyedi helyiségszabályozókhoz Érzékelő, alapjel eltoló potméterrel, üzemmódkapcsolóval (Standby / Auto / Ventilátor I. II. III. fokozat), PPS2 csatlakozással RX.. egyedi helyiségszabályozókhoz Érzékelő, üzemmódkapcsolóval (Standby / Auto / Ventilátor I. II. III. fokozat), LCD-kijelzővel, PPS2 csatlakozással RX.. egyedi helyiség-szabályozókhoz QAX ,86 N1741 QAX ,21 N1742 QAX ,21 N1743 QAX ,11 N1745 Fali szerelődobozba szerelhető érzékelő, üzemmódkapcsolóval (Standby / Auto / Ventilátor I. II. III. fokozat), LCD-kijelzővel, PPS2 csatlakozással RX.. egyedi helyiség-szabályozókhoz QAX84.1/PPS2 187,49 N1749 Érzékelő, rádiófrekvenciás jeltovábbítással, RXZ90.1 vevőhöz QAX ,74 N1643 Érzékelő, alapjel eltoló potméterrel, rádiófrekvenciás jeltovábbítással, RXZ90.1 vevőhöz QAX ,52 N1643 Rádiós vevőegység, maximum 5 QAX9 helyiségkezelő egység jelének fogadásához, maximum 30m-es hatótávolság zárt térben (épület szerkezetétől függ), PPS2 csatlakozással RX.. egyedi helyiségszabályozókhoz RXZ ,93 N

46 Symaro hőmérsékletérzékelők Helyiségbe felszerelhető hőmérsékletérzékelők Helyiséghőmérséklet-érzékelő Ni 1000 Synco200 sorozathoz állítási lehetőség nélkül QAA24 30,30 N1721 Synco200 sorozathoz 5 30 C állítási lehetőséggel QAA26 90,63 N1721 Synco200 sorozathoz ±3 C alapjel eltolási lehetőséggel QAA27 90,63 N1721 Passzív alapjel távadó Ni1000 BSG ,22 N1991 Légcsatornába helyezhető hőmérsékletérzékelők Légcsatorna hőmérsékletérzékelő Ni1000 Ohm, 0.4 méter C QAM ,91 N1761 Légcsatorna hőmérsékletérzékelő Ni1000 Ohm, 2 méter C QAM ,46 N1761 Légcsatorna hőmérsékletérzékelő Ni1000 Ohm, 6 méter C QAM ,87 N1761 Merülő vízhőmérséklet-érzékelők Merülő vízhőmérséklet-érzékelő Ni1000, 100mm védőcsővel C QAE ,98 N1781 Merülő vízhőmérséklet-érzékelő Ni1000, 150mm védőcsővel C QAE ,21 N1781 Merülő kábelérzékelő szilikon kábellel, napkollektoros alkalmazásokhoz Ni1000, védőcső nélkül, szolár alkalmazáshoz, C-ig QAP ,13 N1933 Merülő kábelérzékelő Ni1000, védőcső nélkül QAZ ,32 N1832_1 Csőre bilincselhető hőmérsékletérzékelők Csőre bilincselhető Ni 1000 Ohm QAD22 31,94 N1801 Külső érzékelők Időjárás-érzékelő (Albatros, Synco, RVP, RVD, stb.) Ni 1000 Ohm, C, IP54 QAC22 28,91 N1811 Időjárás-érzékelő (Albatros, Synco, RVP, RVD, stb.) NTC 575 Ohm, C, IP54 QAC32 32,32 N

47 Merülőhüvelyek Merülőhüvely, 1/2", PN10 Merülőhüvely 1/2", PN16 Fagyvédők Légoldali fagyvédő termosztát, 3m hosszú kapilláris érzékelővel hossz: 100 mm, nikkelezett sárgaréz hossz: 150 mm, nikkelezett sárgaréz hossz: 280 mm, nikkelezett sárgaréz hossz: 450 mm, nikkelezett sárgaréz hossz: 100 mm, rozsdamentes acél hossz: 150 mm, rozsdamentes acél Kapcsoló kimenet, alumínium ház, IP54 állítási tartomány: C, ALT-SB100 9,35 N1194 ALT-SB150 10,14 N1194 ALT-SB280 11,82 N1194 ALT-SB450 21,08 N1194 ALT-SS100 14,82 N1194 ALT-SS150 15,61 N1194 QAF ,35 N1284 Légoldali fagyvédő termosztát, 6m hosszú kapilláris érzékelővel Kapcsoló kimenet, alumínium ház, IP54 állítási tartomány: C, QAF ,35 N1284 Légoldali fagyvédő érzékelő, 2m DC 0 10 V kimenet QAF ,60 N1821 Légoldali fagyvédő érzékelő, 6m DC 0 10 V kimenet QAF ,27 N1821 Légoldali fagyvédő termosztát DC 0 10 V kimenet, kapcsoló kimenet QAF ,45 N1116 Légoldali fagyvédő termosztát DC 0 10 V kimenet, kapcsoló kimenet QAF ,96 N1116 Symaro nyomás- és nyomáskülönbség érzékelők, távadók Nyomástávadók Nyomástávadó 0 1 Bar AC 24 V, DC 0 10 V QBE2002-P1 239,90 N1909 Nyomástávadó 0 2 Bar AC 24 V, DC 0 10 V QBE2002-P2 239,90 N1909 Nyomástávadó 0 4 Bar AC 24 V, DC 0 10 V QBE2002-P4 238,14 N1909 Nyomástávadó 0 5 Bar AC 24 V, DC 0 10 V QBE2002-P5 238,14 N1909 Nyomástávadó 0 10 Bar AC 24 V, DC 0 10 V QBE2002-P10 238,14 N1909 * 1/2"-os külső menettel Nyomáskülönbség kapcsolók Pa QBM ,89 N Pa QBM ,89 N Pa QBM ,89 N1552 Nyomáskülönbség távadók Nyomáskülönbség távadó DC0 10V kimenő jellel, IP42 (STANDARD) Pa QBM ,48 N Pa QBM ,81 N Pa QBM ,15 N Pa QBM65-1U 259,88 N1916 Nyomáskülönbség távadó DC0 10V kimenő jellel, IP54 (HIGH QUALITY) Kiegészítők A megfelelő rögzítés és precíz mérés biztosítása érdekében Pa QBM ,35 N Pa QBM ,35 N Pa QBM ,35 N1916 standard FK-PZ1 16,04 N1589 high quality FK-PZ2 70,09 N

48 Symaro páratartalom érzékelők és higrosztátok Helyiségbe szerelhető érzékelők és kapcsolók Páratartalom kapcsoló Páratartalom kapcsoló belső beállítás, kapcsoló kimenet külső beállítás, kapcsoló kimenet QFA ,43 N1518 QFA ,57 N1518 Páratartalom érzékelő DC V kimenettel QFA ,19 N1857 Kombinált teremérzékelő Kombinált teremérzékelő Páratartalom és hőmérséklet érzékelő (2 x DC V) Páratartalom és hőmérséklet érzékelő, Ni1000, DC V QFA ,09 N1857 QFA ,14 N1857 Légcsatornába helyezhető Kombinált érzékelő Páratartalom és hőmérséklet érzékelő (2xDC V) QFM ,00 N1864 Kombinált érzékelő Páratartalom és hőmérséklet érzékelő, Ni1000, DC V QFM ,05 N1864 Higrosztátok Légcsatorna higrosztát 15 95% rel. páratartalom, kapcsoló kimenet QFM ,00 N1514 rejtett forgatógombbal QFM ,72 N1514 Harmatpont Kondenzáció figyelő Potenciálmentes kontaktus: AC/DC 1 48V QXA ,16 N1542 Kiegészítő modul Kiegészítő modul QXA2000-hez: AC/DC V AQX ,07 N1542 Symaro légminőség érzékelők Légminőség szabályozó kevert gázok érzékelésére AC 230V a levegőben lévő kevert gázok (pl. dohányfüst, konyhai aromák) érzékelésére, a beállított koncentráció elérésekor 2 pont kimenettel kapcsol QPA84 103,01 N1571 Kombinált légminőség érzékelő CO2 és/vagy VOC (kevert gázok) érzékeléséhez AC 24V a levegőben lévő kevert gázok (pl. dohányfüst) és CO2 érzékelésére, DC 0 10V kimenő jellel QPA ,33 N1958 QPA63.1 visszajelző LED-ekkel QPA ,28 N1958 szerelőkészlet QPA légcsatornába szereléséhez ARG64 168,30 N

49 Symaro speciális érzékelők Napsugárzás érzékelő AC 24V W/m 2 -ig DC 0 10V vagy 4 20mA kimenő jellel IP65 QLS60 500,94 N1973 Légcsatornába helyezhető áramlásérzékelő Levegő áramlási sebesség érzékelésére, állítható érz.tart. 0 15m/s DC 0 10 V, IP42 QVM ,99 N1932 Áramláskapcsoló folyadék közegre, csőszakszba építhető Váltóérintkező kimenettel, AC V, 15(8) A QVE ,42 N1592 Füstgázérzékelők Füstgáz-hőmérséklet mérésére, C FGT-PT ,47 N1846 RAB... mechanikus fan-coil termosztátok Fan-Coil termosztátok 2-csöves rendszerhez Fan-Coil termosztátok 2-csöves rendszerhez Fan-Coil termosztátok 2-csöves rendszerhez Fan-Coil termosztátok 2-csöves rendszerhez Fan-Coil termosztátok 4-csöves rendszerhez Fan-Coil termosztátok 4-csöves rendszerhez AC 250 V, hűtés/fűtés kapcsolóval AC 250 V, hűtés/szellőzés/fűtés kapcsolóval AC 250 V, külső changeover AC 250 V, külső changeover, szabályoz./szellőz. Kapcsol. AC 250 V, hűtés/fűtés kapcsolóval AC 250 V, hűtés/szellőzés/fűtés kapcsolóval RAB10 25,99 N3010 RAB ,37 N3010 RAB20 27,88 N3010 RAB ,11 N3010 RAB30 30,33 N3010 RAB ,17 N3010 Fokozatkapcsoló 3-fokozatú ventilátorhoz AC 250 V RAB90 13,23 N3019 RCC... elektronikus fan-coil termosztátok Fan-Coil termosztát 2-csöves rendszerhez 2-pont kimenettel,automatikus hűtés-fűtés changeover, távállítás RCC10 55,48 N3021 Fan-Coil termosztát 2-csöves rendszerhez mint RCC10, fagyvédelmi állás és visszatérő léghőm. érzékelő csatlakoztatási lehetőség nélkül RCC ,45 N3021 Fan-Coil termosztát 2-csöves rendszerhez 2-pont kimenettel és kimenet elektromos fűtéshez, automatikus hűtés-fűtés changeover, távállítás RCC20 64,17 N3022 Fan-Coil termosztát 2-csöves rendszerhez DC V kimenettel, PI jellegű szabályozással, fagyvédelmi állás nélkül, automatikus hűtés-fűtés changeover, távállítás, AC 24 V RCC ,25 N3025 Fan-Coil termosztát 2-csöves rendszerhez 3-pont kimenettel, PI jellegű szabályozással, automatikus hűtés-fűtés changeover, távállítás RCC ,25 N3026 Fan-Coil termosztát 4-csöves rendszerhez 2-pont kimenettel, távállítás RCC30 64,17 N

50 RDF... elektronikus fan-coil termosztátok LCD kijelzővel Fan-coil termosztát 2-csöves rendszerhez, 230VAC tápfeszültség, LCD kijelző, paraméterezhető, alapjelkorlátozás. Automatikus üzemmódváltás külső kontaktusról vagy QAH11.1 érzékelőről. Automatikus üzemmódváltás külső kontaktusról vagy QAH11.1 érzékelőről. IR210 eszközzel távirányítható Manuális üzemmódváltás előlapi nyomógombbal RDF110 67,57 N3057 RDF110/IR 78,94 N3057 RDF ,78 N3057 Fan-coil termosztát 2-csöves rendszerhez, 230VAC tápfeszültség, LCD kijelző, paraméterezhető, alapjelkorlátozás. Heti időprogrammal! Manuális üzemmódváltás előlapi nyomógombbal. IR210 eszközzel távirányítható Automatikus üzemmódváltás külső kontaktusról vagy QAH11.1 érzékelőről. Automatikus üzemmódváltás külső kontaktusról vagy QAH11.1 érzékelőről. IR210 eszközzel távirányítható Manuális üzemmódváltás előlapi nyomógombbal RDF110.2/IR 69,50 N3057 RDF210 79,38 N3058 RDF210/IR 91,73 N3058 RDF ,18 N3058 Manuális üzemmódváltás előlapi nyomógombbal. IR210 eszközzel távirányítható Infravörös távirányító RDF /IR FC termosztátokhoz. RDF210.2/IR 82,03 N3058 IRA210 19,23 N3059 NTC érzékelő RDF termosztátokhoz NTC érzékelő RDF termosztátokhoz Teremhőmérséklet érzékeléshez, ha a FC szabályozó biztonsági vagy méréstechnikai okokból nem telepíthető a helyiségbe. Automatikus üzemmódváltáshoz vagy elszívott hőmérséklet méréshez QAA32 12,95 N1747 QAH11.1 9,45 N1840 Rögzítő 3/8 és 1/2 méretű csőre telepítéshez QAH11.1 érzékelőhöz ARG86.3 0,89 N1840 RDF Fali kötődobozba telepíthető Fan-coil termosztátok Fan-coil termosztát fali kötődobozra telepíthető kivitelben, LCD kijelző, paraméterezhető, alapjel-korlátozás. 2-csöves rendszerhez, 230VAC tápfeszültség, hátérvilágított kivitel 2-csöves rendszerhez, 230VAC tápfeszültség, hátérvilágított kivitel, ezüst 2-csöves rendszerhez, 230VAC tápfeszültség, hátérvilágított kivitel. Manuális üzemmód választás 2-csöves rendszerhez, 230VAC tápfeszültség, hátérvilágított kivitel. Manuális üzemmód választás. IR210 eszközzel távirányítható 2- és 4-csöves rendszerhez, 24VAC tápfeszültség, 0-10Vos kimenet 2- és 4-csöves rendszerhez, 230VAC tápfeszültség, hátérvilágított kivitel. Heti időprogram! IR210 eszközzel távirányítható 2- és 4-csöves rendszerhez, 230VAC tápfeszültség, hátérvilágított kivitel. Heti időprogram! Ezüst színben. IR210 eszközzel távirányítható 2- csöves rendszerhez, 230VAC tápfeszültség, hátérvilágított kivitel. Heti időprogram! IR210 eszközzel távirányítható Fali kötődoboz RDF.. típusú süllyesztett kivitelű termosztátokhoz RDF ,96 N3076 RDF300.02/SL 81,84 N3076 RDF ,55 N3067 RDF ,15 N3067 RDF340 85,05 N3101 RDF ,05 N3101 RDF400.1/SL 89,30 N3101 RDF ,84 N3101 ARG71 6,96-46

51 RDG... sorozat Fan-coilok szabályozásához, univerzális alkalmazásokhoz Helyiségtermosztátok 2- vagy 4-csöves Fan-coil berendezések szabályozásához iletve univerzális alkalmazásokhoz (fal fűtés/hűtés, padlófűtés, radiátoros fűtés, egyszerűbb légtechnikai feladatok). Háttérvilágítot LCD kijelző, paraméterezhető bemenetek. Alapjelbeállítás korlátozható. Kiegészítő érzékelők (QAH11.1, QAA32, QAX2000) csatlakoztathatóak. 1- vagy 3-fokozatú ventilátor vezérlés. Billentyű-kombinációval védett menörendszer. AC 230 V tápfeszültségű, ON/OFF, 3-pont. vagy PWM kimenetekkel AC 230 V tápfeszültségű, ON/OFF, 3-pont. vagy PWM kimenetekkel. IR211 eszközzel távirányítható. Heti időprogram! AC 230 V tápfeszültségű, ON/OFF relé (SPDT) kimenetekkel AC 24 V tápfeszültségű, DC 0 10 V kimenetekkel AC 24 V tápfeszültségű, DC 0 10 V kimenetekkel. ECM ventilátor motor vezérlés 0-10V-al. Univerzális helyiségszabályozó VAV-os rendszerek illetve egyéb hőmérséklet-szabályozási feladatokhoz. Kimenet DC 0 10 V szelepmozgatóhoz, további ON/OFF, PWM vagy 3-pont kimenetek RDG100 96,39 N3181 RDG100T 110,57 N3181 RDG110 85,05 N3181 RDG140 99,23 N3181 RDG ,90 N3181 RDG ,90 N3182 Helyiségtermosztátok KNX protokol szerinti kommunikációval AC 230 V tápfeszültségű, ON/OFF, 3-pont. vagy PWM kimenetekkel. Bevezetése 2010 Nyarától! Univerzális helyiségszabályozó VAV-os rendszerek illetve egyéb hőmérséklet-szabályozási feladatokhoz. Kimenet DC 0 10 V szelepmozgatóhoz, további ON/OFF, PWM vagy 3-pont kimenetek RDG100KN 153,09 - RDG400KN 146,43 - Infravörös távirányító RDF /IR illetve RDG100T termosztátokhoz. IRA211 19,85 N3060 RCU univerzális helyiséghőmérséklet szabályozók Univerzális termosztát 2-pont kimenet, PI jellegű szabályozás választható 2-pont kimenet, PI jellegű szabályozás választható, üzemmódkapcsoló 3-pont kimenet, PI jellegű szabályozás DC V kimenettel, automatikus hűtés-fűtés changeover, működési mód választó nélkül DC V kimenettel, automatikus hűtés-fűtés changeover DC V kimenettel, kézi fűtés/hűtés átváltóval RCU10 59,06 N3041 RCU ,65 N3041 RCU20 72,95 N3042 RCU50 89,49 N3045 RCU ,57 N3045 RCU ,41 N3045 Szabályozószelep hűtőközegekhez (expanziós szelep) MVL661.. DN15, Kvs=0.4 MVL ,90 N4714 Szelepmozgatóval egybeépített szabályozószelep R22, R134a, R404A, R407C, R744 (CO2) stb közegekre. DN15, Kvs=1 MVL ,15 N4714 DN20, Kvs=2.5 MVL ,20 N4714 DN25, Kvs=6.3 MVL ,48 N4714 DN25, Kvs=12 MVL ,78 N

52 Zsalumozgató motorok rugós visszatérítéssel, 7 Nm forgatónyomatékkal GMA.. Zsalumozgató motor 7Nm forgatónyomatékkal 1,5m 2 felület nagyságig AC 24 V, 2-pont, forgó, 7Nm, rugós visszatérítés AC 24 V, 3-pont, forgó, 7Nm, rugós visszatérítés AC 24 V, DC 0 10 V, forgó, 7Nm, rugós visszatérítés AC 230 V, 2-pont, forgó, 7Nm, rugós visszatérítés GMA121.1E 126,95 N4614 GMA131.1E 139,23 N4614 GMA161.1E 151,52 N4614 GMA321.1E 139,23 N4614 Zsalumozgató motorok rugós visszatérítéssel, 18 Nm forgatónyomatékkal GCA.. Zsalumozgató motor 18Nm forgatónyomatékkal 3,0m 2 felület nagyságig AC 24 V, 2-pont, forgó, 18 Nm, rugóvisszatérítés, 90/15 sec. AC 24 V, 3-pont, forgó, 18 Nm, rugóvisszatérítés, 90/15 sec. AC 24 V, DC V, forgó, 18 Nm, rugóvisszatérítés, 90/15 sec. AC 230 V, 2-pont, forgó, 18 Nm, rugóvisszatérítés, 90/15 sec. GCA121.1E 159,71 N4613 GCA131.1E 171,99 N4613 GCA161.1E 184,28 N4613 GCA321.1E 176,09 N4613 Zsalumozgató motorok rugós visszatérítés nélkül, 5 Nm forgatónyomatékkal GDB.. Zsalumozgató motor 5Nm forgatónyomatékkal 0,8m 2 felület nagyságig AC 24 V, 3-pont, forgó, 5 Nm, 150 sec. AC 24 V, DC V, forgó, 5 Nm, 150 sec. GDB131.1E 62,24 N4634 GDB161.1E 96,64 N4634 AC 230 V, 3-pont, forgó, 5 Nm, 150 sec. GDB331.1E 62,24 N4634 Zsalumozgató motorok rugós visszatérítés nélkül, 10 Nm forgatónyomatékkal GLB Zsalumozgató motor 10Nm forgatónyomatékkal 1,5m 2 felület nagyságig AC 24 V, DC V, forgó, 10 Nm, 150 sec. AC 230 V, 3-pont, forgó, 10 Nm, 150 sec. GLB161.1E 117,12 N4634 GLB331.1E 73,71 N4634 Zsalumozgató motorok rugós visszatérítés nélkül, 15 Nm forgatónyomatékkal GEB.. Zsalumozgató motor 15Nm forgatónyomatékkal 3,0m 2 felület nagyságig AC 24 V, 3-pont, forgó, 15 Nm, 150 sec. AC 24 V, DC V, forgó, 15 Nm, 150 sec GEB131.1E 94,19 N4621 GEB161.1E 137,59 N4621 AC 230 V, 3-pont, forgó, 15 Nm, 150 sec GEB331.1E 94,19 N4621 Zsalumozgató motorok rugós visszatérítés nélkül, 25 Nm forgatónyomatékkal GBB.. Zsalumozgató motor 25Nm forgatónyomatékkal 4,0m 2 felület nagyságig 24 V, forgó, 3-pont, 25 Nm, 150 sec. AC 24 V, DC V, forgó, 25 Nm, 150 sec. GBB131.1E 110,57 N4626 GBB161.1E 153,97 N4626 AC 230 V, 3-pont,forgó, 25 Nm, 150 sec. GBB331.1E 110,57 N

53 SED2 frekvenciaváltók és kiegészítő termékek Általános jellemzők Frekvenciaváltók ventilátorokat és szivattyúkat meghajtó háromfázisú váltóramú motorok sebességszabályozására. Szabadon programozható I/O-k Integrált PID szabályozó Integrált HVAC funkciók Teljesítmény: 0,37-90kW az IP20/21 típusoknál 1,1-90kW az IP54 típusoknál 0.37kW, VAC, 0.37kW, VAC, 0.37kW, VAC, 0.37kW, VAC, 0.55kW, VAC, 0.55kW, VAC, 0.55kW, VAC, 0.55kW, VAC, 0.75kW, VAC, 0.75kW, VAC, 0.75kW, VAC, 0.75kW, VAC, 1.1kW, VAC, 1.1kW, VAC, 1.1kW, VAC, 1.1kW, VAC, 1.1kW, VAC, IP54, 'B'-szűrő SED2-0.37/22B 582,81 N5192 SED2-0.37/22X 411,64 N5192 SED2-0.37/32B 443,52 N5192 SED2-0.37/32X 401,25 N5192 SED2-0.55/22B 591,13 N5192 SED2-0.55/22X 411,64 N5192 SED2-0.55/32B 457,38 N5192 SED2-0.55/32X 416,49 N5192 SED2-0.75/22B 591,13 N5192 SED2-0.75/22X 411,64 N5192 SED2-0.75/32B 476,09 N5192 SED2-0.75/32X 430,35 N5192 SED2-1.1/22B 817,05 N5192 SED2-1.1/22X 451,14 N5192 SED2-1.1/32B 488,57 N5192 SED2-1.1/32X 443,52 N5192 SED2-1.1/35B 570,34 N kW, VAC, IP54, SED2-1.1/35X 515,59 N kW, VAC, 1.5kW, VAC, 1.5kW, VAC, 1.5kW, VAC, 1.5kW, VAC, IP54, 'B'-szűrő SED2-1.5/22B 849,62 N5192 SED2-1.5/22X 485,79 N5192 SED2-1.5/32B 546,78 N5192 SED2-1.5/32X 496,88 N5192 SED2-1.5/35B 641,72 N kW, VAC, IP54 SED2-1.5/35X 580,73 N kW, VAC, 2.2kW, VAC, 2.2kW, VAC, 2.2kW, VAC, 2.2kW, VAC, IP54, 'B'-szűrő SED2-2.2/22B 864,86 N5192 SED2-2.2/22X 559,25 N5192 SED2-2.2/32B 623,01 N5192 SED2-2.2/32X 562,72 N5192 SED2-2.2/35B 734,58 N kW, VAC, IP54 SED2-2.2/35X 665,97 N5192 3kW, VAC, 3f., IP20, 'B'-szűrő SED2-3/22B 956,34 N5192 3kW, VAC, SED2-3/22X 654,19 N5192 3kW, VAC, SED2-3/32B 704,09 N5192 3kW, VAC, SED2-3/32X 639,64 N5192 3kW, VAC, IP54, 'B'-szűrő SED2-3/35B 836,45 N5192 3kW, VAC, IP54 SED2-3/35X 756,06 N

54 4kW, VAC, SED2-4/22B 956,34 N5192 Általános jellemzők 4 jelszóval védett kezelői szint 4kW, VAC, SED2-4/22X 726,26 N5192 4kW, VAC, SED2-4/32B 774,08 N5192 4kW, VAC, SED2-4/32X 702,01 N5192 4kW, VAC, IP54, 'B'-szűrő SED2-4/35B 923,77 N5192 4kW, VAC, IP54 SED2-4/35X 834,37 N kW, VAC, 5.5kW, VAC, 5.5kW, VAC, 5.5kW, VAC, 5.5kW, VAC, IP54, 'B'-szűrő SED2-5.5/22B 984,06 N5192 SED2-5.5/22X 743,59 N5192 SED2-5.5/32B 914,76 N5192 SED2-5.5/32X 828,14 N5192 SED2-5.5/35B 1 103,26 N alkalmazás paramétercsoportja tárolható 5.5kW, VAC, IP54 SED2-5.5/35X 990,99 N soros szöveges kijelző EN, DE, FR, SP,I nyelvek választhatóak 7.5kW, VAC, 7.5kW, VAC, 7.5kW, VAC, 7.5kW, VAC, 7.5kW, VAC, IP54, 'B'- szűrő SED2-7.5/22B 984,06 N5192 SED2-7.5/22X 743,59 N5192 SED2-7.5/32B 1 004,16 N5192 SED2-7.5/32X 906,44 N5192 SED2-7.5/35B 1 318,09 N kW, VAC, IP54 SED2-7.5/35X 1 194,04 N kW, VAC, 11kW, VAC, 11kW, VAC, 11kW, VAC, 11kW, VAC, IP54, 'B'-szűrő SED2-11/22B 1 774,77 N5192 SED2-11/22X 1 525,29 N5192 SED2-11/32B 1 227,30 N5192 SED2-11/32X 1 109,49 N5192 SED2-11/35B 1 612,61 N kW, VAC, IP54 SED2-11/35X 1 453,91 N kW, VAC, 15kW, VAC, 15kW, VAC, 15kW, VAC, 15kW, VAC, IP54, 'B'-szűrő SED2-15/22B 1 894,66 N5192 SED2-15/22X 1 742,20 N5192 SED2-15/32B 1 581,43 N5192 SED2-15/32X 1 419,96 N5192 SED2-15/35B 2 074,15 N kW, VAC, IP54 SED2-15/35X 1 870,41 N kW, VAC, 18.5kW, VAC, 18.5kW, VAC, 18.5kW, VAC, 18.5kW, VAC, IP54, 'B'-szűrő SED2-18.5/22B 2 271,65 N5192 SED2-18.5/22X 2 054,75 N5192 SED2-18.5/32B 1 909,22 N5192 SED2-18.5/32X 1 725,57 N5192 SED2-18.5/35B 2 479,55 N kW, VAC, IP54 SED2-18.5/35X 2 232,15 N kW, VAC, 22kW, VAC, 22kW, VAC, 22kW, VAC, 22kW, VAC, IP54, 'B'-szűrő SED2-22/22B 2 596,67 N5192 SED2-22/22X 2 379,76 N5192 SED2-22/32B 1 958,42 N5192 SED2-22/32X 1 783,78 N5192 SED2-22/35B 2 661,81 N kW, VAC, IP54 SED2-22/35X 2 401,94 N kW, VAC, 30kW, VAC, SED2-30/22B 2 618,15 N5192 SED2-30/22X 2 401,94 N

55 30kW, VAC, 30kW, VAC, 30kW, VAC, IP54, 'B'-szűrő SED2-30/32B 2 510,05 N5192 SED2-30/32X 2 264,72 N5192 SED2-30/35B 3 494,11 N kW, VAC, IP54 SED2-30/35X 3 133,75 N kW, VAC, 37kW, VAC, 37kW, VAC, 37kW, VAC, 37kW, VAC, IP54, 'B'-szűrő SED2-37/22B 4 067,91 N5192 SED2-37/22X 3 526,68 N5192 SED2-37/32B 3 041,58 N5192 SED2-37/32X 2 735,96 N5192 SED2-37/35B 4 215,52 N kW, VAC, IP54 SED2-37/35X 3 810,11 N kW, VAC, 45kW, VAC, 45kW, VAC, 45kW, VAC, 45kW, VAC, IP54, 'B'-szűrő SED2-45/22B 4 566,87 N5192 SED2-45/22X 3 765,07 N5192 SED2-45/32B 3 428,96 N5192 SED2-45/32X 3 102,56 N5192 SED2-45/35B 4 778,93 N kW, VAC, IP54 SED2-45/35X 4 304,92 N kW, VAC, 55kW, VAC, 55kW, VAC, IP54, 'B'-szűrő SED2-55/32B 4 101,17 N5192 SED2-55/32X 3 693,69 N5192 SED2-55/35B 5 680,52 N kW, VAC, IP54 SED2-55/35X 5 117,11 N kW, VAC, 75kW, VAC, 75kW, VAC, IP54, 'B'-szűrő SED2-75/32B 5 162,85 N5192 SED2-75/32X 4 653,50 N5192 SED2-75/35B 7 167,70 N kW, VAC, IP54 SED2-75/35X 6 445,59 N kW, VAC, 90kW, VAC, 90kW, VAC, IP54, 'B'-szűrő SED2-90/32B 5 836,45 N5192 SED2-90/32X 5 265,41 N5192 SED2-90/35B 8 114,34 N kW, VAC, IP54 SED2-90/35X 7 304,22 N5192 SED2 AOP bővített kezelőpanel SED2-AOP1 210,17 N5192 SED2 EMC szűrő, 'A'-méret SED2-BFLTR-A 164,05 N5192 SED2 EMC szűrő, 'B'-méret SED2-BFLTR-B 226,04 N5192 SED2 EMC szűrő, 'C'-méret, VAC SED2 EMC szűrő, 'C'-méret, VAC SED2-BFLTR-C-H 264,60 N5192 SED2-BFLTR-C-L 371,20 N5192 SED2 kezelőpanel SED2-BOP1 55,41 N5192 SED2 csatlakozó fedőlap FSA- FSC SED2 csatlakozó fedőlap 'A-B-C' méret SED2 csatlakozó fedőlap 'A-B-C' méret SED2-COV1-ABC 5,22 N5192 SED2-COV2-B 42,34 N5192 SED2-COV2-C 44,38 N5192 Szerelőkészlet 'D-F'-méret SED2-DIMMOD-DF 104,33 N5192 SED2 kezelőpanel ajtó, szett, 1db SED2-DOOR-KIT1 145,91 N

56 SED2 kezelőpanel ajtó, szett, több db SED2 ventilátor IP20 'A'-méret, 3 vezetékes SED2 ventilátor IP20 'B'-méret, 3 vezetékes SED2 ventilátor IP20 'C'- méret, 3 vezetékes SED2 ventilátor IP20 'D/E'-méret, 3 vezetékes SED2 ventilátor IP20 'F'-méret, 3 vezetékes SED2 ventilátor IP54 'B'-méret SED2 ventilátor IP54 'C'-méret SED2 ventilátor IP54 'D/E'-méret SED2 ventilátor IP54 'F'-méret SED2 ventilátor IP20 'A'-méret, 2 vezetékes SED2 ventilátor IP20 'B'-méret, 2 vezetékes SED2 ventilátor IP20 'C'-méret, 2 vezetékes SED2 ventilátor IP54 'C'-méret, 2 vezetékes SED2-DOOR-KIT2 162,54 N5192 SED2-FAN-20A 22,53 N5192 SED2-FAN-20B 52,62 N5192 SED2-FAN-20C 95,26 N5192 SED2-FAN-20DE2 61,46 N5192 SED2-FAN-20F 245,70 N5192 SED2-FAN-54B 65,09 N5192 SED2-FAN-54C 120,20 N5192 SED2-FAN-54DE 38,78 N5192 SED2-FAN-54F 440,75 N5192 SED2-FAN2-20A 22,15 N5192 SED2-FAN2-20B 53,22 N5192 SED2-FAN2-20C 93,74 N5192 SED2-FAN2-54C 31,22 N5192 SED2 szerelőlap, 'A'-méret SED2-GL-A 18,52 N5192 SED2 szerelőlap, 'B'-méret SED2-GL-B 25,25 N5192 SED2 szerelőlap, 'C'-méret SED2-GL-C 26,54 N5192 I/O Board MM436 (SBT) FS A - F SED2 fedőlemez IP20 frekvenciaváltóhoz 'A'-méret SED2 fedőlemez IP20 frekvenciaváltóhoz 'B'-méret SED2-IOBD1 152,71 N5192 SED2-IP21-A 47,02 N5192 SED2-IP21-B 52,24 N5192 SED2 fedőlemez IP20 frekvenciaváltóhoz 'C'-méret SED2-IP21-C 60,03 N5192 SED2 fedőlemez IP20 frekv.-hoz D/E-méret SED2-IP21-D/E 159,52 N5192 SED2 fedőlemez IP20 frekvenciaváltóhoz 'F'-méret SED2-IP21-F 313,74 N5192 LON-modul SED2-LONI/F 220,00 N5192 PC-SED2 csatlakozó készlet SED2-PC-KIT 65,09 N5192 RS485 BUS terminál SED2-RS485-NT 0,76 N

57 Kapcsolattartás Tel. / Fax E - mail SIEMENS IBT / CPS Épületgépészeti Termék Üzletág - Magyarország Medveczky András Tel.: [email protected] értékesítési vezető Fax: Szűcs Péter Tel.: [email protected] értékesítési mérnök Fax: Kis- és nagykereskedelem Budapest és Mobil: Kelet - Magyarország Várföldi Róbert Tel.: [email protected] értékesítési mérnök Fax: Kis- és nagykereskedelem Nyugat - Magyarország Mobil: Synco termékek, Rendszerház partnerek Szakos Péter Tel.: [email protected] értékesítési mérnök Fax: Mobil: FSP értékesítési vezető Skoda László Tel.: [email protected] értékesítési mérnök Fax: Mobil: Műszaki információ, árajánlatok Guszt Péter Tel.: [email protected] műszaki támogató Fax: Mobil: Rendelésfelvétel, visszaigazolás, számlázás, raktárkészlet-információ Szilassyné G. Aranka Tel.: [email protected] Fax: Bősz Ferenc Tel.: [email protected] Fax:

58 TÁRGYMUTATÓ Típus Oldal Típus Oldal Típus Oldal Típus Oldal RF/SET 2 OZW10 31 REV34 3 VEN20M 4 2WR6 29 OZW RLA 36 VEN210 5 ACS 40 OZW RLE 36 VEN215 5 ADN10 5 OZW RLM 36 VEN220 5 ADN15 5 OZZ 40 RLU2 36 VKF41 27 ADN20 5 QAA2 42 RMB VKF46 28 AEN10 5 QAA55.., 75.., RMH760B-4 38 VMP47 11 AEN15 5 QAA RMK VPD 7 AEN20 5 QAC22 42 RMS VPE 7 AEW QAC32 42 RMU 38 és 39 VPI AGP 33 QAC34 34 RMZ 39 VUN210 5 AGP13, 43, 53, 33 QAC RRV9 37 VUN215 5 AGP46, QAD22 42 RTN 6 VVF21 19 AGP QAD36 34 RVD 35 VVF31 19 AGS 33 QAE RVS 32, 33 VVF40 20 AL41 6 QAF6 43 RWD32S 35 VVF41 20 ALBATROS QAF8 43 RXB 41 VVF52 21 ALE10, ALE11 9 QAH11 1 és 46 RXZ 41 VVF52 G 21 ALG 14 QAM SED VVF61 22 ALP45 9 QAP SEH VVG41 18 ALT-AB200 4 QAW 37 és 38 SEM VVG44 15 ALT-SB 43 QAW SEZ VVI46 9 ALT-SS 43 QAW SFA 9 VVP45 13 AQX QAX 37 és 41 SFP 9 VVP47 11 ARG QAZ21 42 SKB 16 VXF21 22 ARG64 44 QAZ36 34 SKC 17 VXF31 23 ARG és 46 QBE SKD 16 VXF40 24 ASC QBM6 43 SQD.. 8 VXF41 23 ASC2.1 9 QBM8 43 SQK 27, 28 VXF61 24 ASC QFA 44 SQL 27, 28 VXG41 18 ASC9.4 16, 27 QFM 44 SQL VXG44 15 ASC QLS60 45 SQL36 28 VXG48 14 ASC9.6 8 és 12 QPA 44 SQL VXI46 9 ASC QVE SQS 12 VXP45 13 ASK31 27 QVM SQX 16 VXP47 11 ASK32 27 QXA SSA 9 WFK 31 ASK33 28 RAA10 1 SSA WFM ASK35 28 RAA20 1 SSB 12 WFN21 29 ASK46 28 RAA30 1 SSC 12 WFQ21 29 ASK50 17 RAA40 1 SSD.. 8 WFR21 29 ASK51 17 RAB 45 SSP 9 WFW 31 ASZ6.5 16, 17 RAK 4 SSY WFZ166.MO 31 ASZ RAM-TR.2000M 3 STA 6 WFZ.E 30 ASZ7.4 16, 27 RAM-TW.2000M 3 STP 6 WFZ.K 30 ATN2, ATN3 6 RAZ-ST.010FP-M 4 TEL WFZ.R 31 AVN 6 RCC 45 TELGD04.GSM 3 WZC-P 31 AVS.. 34 RCU 47 TRG2 3 WZC-R BSG RDD UH50 30 WZR 30 ERF RDE VBF21 26 WZT 30 FGT-PT RDE VBG31 26 FK-PZ 43 RDF 46 VBI31 26 GBB 48 RDG.. 47 VCI31 26 GCA 48 RDH10 1 VD115CLC 5 GDB 48 RDH10RF/SET 2 VD120CLC 5 GEB 48 RDJ10 1 VD125CLC 5 GLB 48 RDJ10RF/SET 2 VDN10M 4 GMA 48 REV100 2 VDN110 5 I/SBC 10 REV13 2 VDN115 5 I/VBZ 10 REV13DC 2 VDN120 5 I/XBZ 10 REV17 2 VDN15M 4 KIT REV17DC 2 VDN20M 4 KRF.. 37 REV200 2 VDN210 5 M3P..FY 25 REV200RF/SET 2 VDN215 5 MC35 35 REV200S 2 VDN220 5 MVF461H 26 REV24 2 VEN10M 4 MVL 47 REV24DC 2 VEN110 5 MXF REV24RF/SET 2 VEN115 5 MXG REV24RFDC/SET 2 VEN120 5 OCI 35 REV300 3 VEN15M 4 54

59 Új univerzális termosztát család a s-től augusztusától már Magyarországon is kapható a Siemens új, univerzális fűtő/hűtő termosztát családja. Az innovatív RDG sorozat egyedi paraméterezésének köszönhetően, rendkívül széles körű felhasználást tesz lehetővé fan-coilos, fűtő/hűtő, VAV (változó tömegáramú légtechnikai rendszer), hőszivattyús stb. rendszereknél. Bizonyos típusok megvásárolhatók heti programos kivitelben is. A kimenetek típusától (2-pont, 3-pont, 0..10V, PWM) függően kiválasztható a szabályozás típusa. Az egyre gyakrabban előforduló felületfűtés/hűtés rendszerek egyedi helyiséghőmérséklet szabályozása könnyedén megoldható az RDG sorozat elemeivel. A fűtés/hűtés átváltásra is több megoldás választható: kézi átváltás, központi kapcsolóval történő átváltás vagy csőre szerelhető hőmérséklet érzékelő jele alapján történő átváltás. Beállítható olyan alkalmazás is, ahol a fal fűtés/hűtés vagy fan-coil mellett radiátoros vagy padlófűtés is megjelenik kiegészítő fűtésként a helyiségben. A szabadon konfigurálható bemenet lehetőséget nyújt üzemmód váltásra, kondenzáció figyelésre stb. Fan-coilos alkalmazás esetén a ventilátor szabályozás módja is igény szerint beállítható. A készülékek nagyméretű LCD kijelzőjének és háttérvilágításának köszönhetően a kijelzőn megjelenő adatok könnyedén leolvashatók. Tulajdonságok: - 2- vagy 4-csöves fan-coil rendszerek - Felület fűtés/hűtés rendszerek - Kombinált fűtési rendszerek - Hőszivattyús alkalmazások - VAV rendszerek - Elektromos fűtés rásegítés - KI/BE, 3-pont vagy folyamatos szabályozási mód - Falra szerelhető vagy süllyesztett változatok Válaszok az infrastruktúrára
