1 Weir Warman Minerals Kft. Weir Warman kotrószivattyúk Kft Magyarországon Prezentáció: XXXVIII.OBB konferencia Balatongyörök Szept Készítette: Puskás Ferenc Cégvezet Warman kavicsszivattyúk Magyarországon Élettartam,elnyök, anyagminség, költségek 1

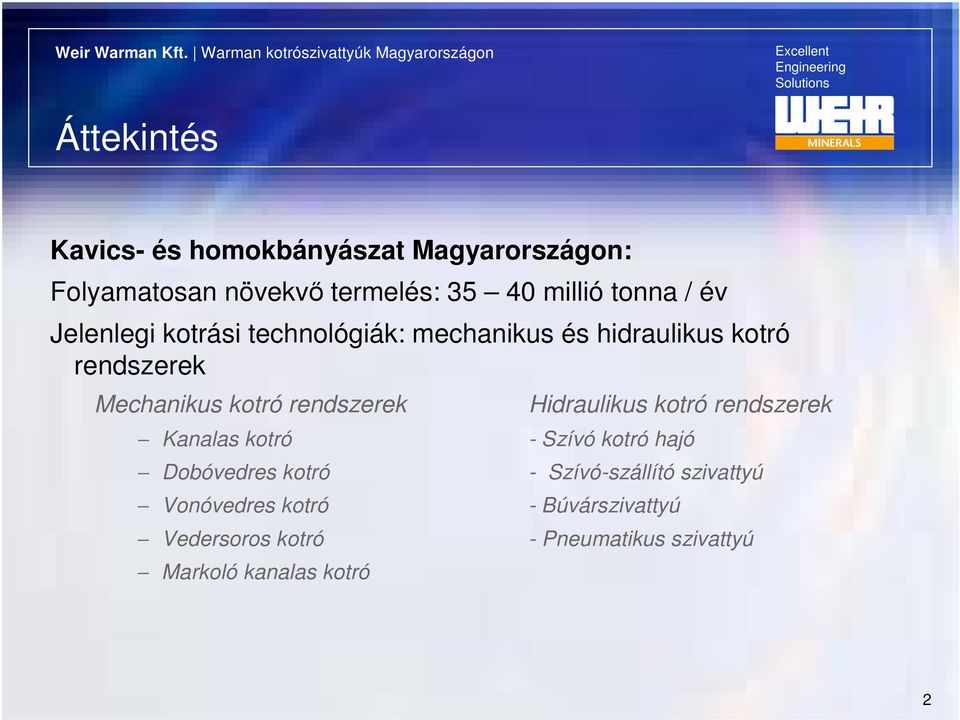

2 Áttekintés Kavics- és homokbányászat Magyarországon: Folyamatosan növekv termelés: millió tonna / év Jelenlegi kotrási technológiák: mechanikus és hidraulikus kotró rendszerek Mechanikus kotró rendszerek Kanalas kotró Dobóvedres kotró Vonóvedres kotró Vedersoros kotró Markoló kanalas kotró Hidraulikus kotró rendszerek - Szívó kotró hajó - Szívó-szállító szivattyú - Búvárszivattyú - Pneumatikus szivattyú 2

3 Mechanikus kotrórendszerek Kanalas kotró Dobóvedres kotró Vonóvedres kotró Vedersoros kotró Markoló kanalas kotró 3

4 Hidraulikus kotrórendszerek Szívási mélység 25 m Szívó kotró Szívó kotróhajó marótárcsával 4

5 Hidraulikus kotrórendszerek Víz alatti szivattyú (szívócsvel) Búvárszivattyú - kotró 5

6 A kavicsbányászat jellemz adatai Homok/kavics arány 70/30-80/20% ( Közép- Mo. ) Szilárd anyag mennyiség tonna/óra Szívási mélység 5-25 m ( max m ) Szállítási távolság m / szivattyú Nyomócs átmérje mm Koncentráció (térfogat) Cv:10-20 % Maximális szemcseméret mm ( 222 mm ) 6

40 50 m ) Szállítási távolság 100-1000m / szivattyú Nyomócs átmérje 150-350mm

7 Válaszunk: A legnépszerbb típus Magyarországon: 12/10 FG Szilárd anyag mennyiség: Szállítási távolság: Nyomócs átmérje: Koncentráció (térfogat%) Cv:10-20% Sebességek -nyomóoldal -szívóoldal tonna/óra m (1000m esetén 100tonna/óra) mm 4-5m/s 2-3.5m/s NPSH szivattyú 2 3 m ( max. ) 7

Cv:10-20% Sebességek -nyomóoldal -szívóoldal 150-300 tonna/óra 100-400 m

8 I. Esettanulmány, 2002 Vev lecserélte ben Szívó- kotró 200kW el. motorral, ékszíjhajtással mködik Felhasználás: tó kotrás, többnyire homok Eredeti. Problémák: Rövid élettartam ( tonna) Alacsony hatékonyság Drága tartalék alkatrészek Nem kívánt leállások Kopó alkatrész alapanyaga: kisebb keménység kb HB 8

Problémák: Rövid élettartam (40-50000 tonna) Alacsony hatékonyság Drága tartalék

9 I. Esettanulmány, 2002 Ajánlott szivattyú: Warman 12/10 FG Üzemelési adatok: Q=900m3/h, Szilárd ag.=240 tonna/óra, Nyomócs: DN=270mm, Hossz=400m, Hstat=5m Szívócs: DN=325mm, Mélység=8 12 m TDH=35m Pabs=175kW Csere után. Tapasztalatok: Hosszú élettartam ( tonna fölött) Magasabb hatékonyság (+15%) Hosszabb, megszakítás nélküli munka Tervezhet karbantartási ciklus Anyagminség (keménység): 650 HB 9

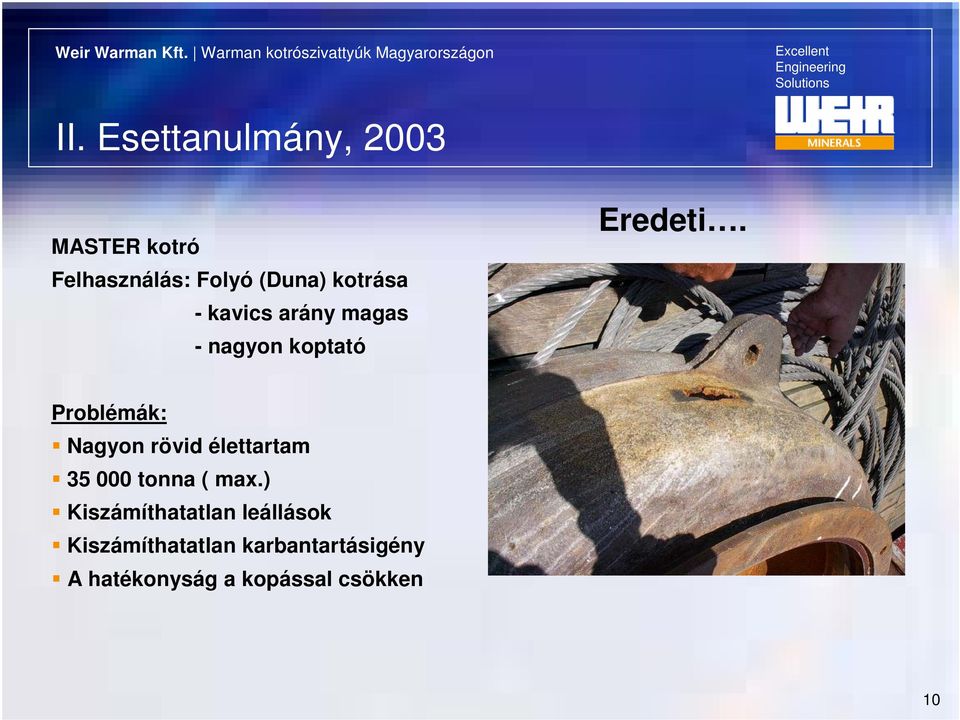

10 II. Esettanulmány, 2003 MASTER kotró Felhasználás: Folyó (Duna) kotrása - kavics arány magas - nagyon koptató Eredeti. Problémák: Nagyon rövid élettartam tonna ( max.) Kiszámíthatatlan leállások Kiszámíthatatlan karbantartásigény A hatékonyság a kopással csökken 10

Problémák: Nagyon rövid élettartam 35 000 tonna ( max.

11 II.Esettnulmány, 2003 Eredeti Master kotró Nagyon rövid élettartam tonna Kiszámíthatatlan leállás Kiszámíthatatlan karbantartás A hatékonyság a kopással rohamosan csökken 11

12 II.Esettanulmány 2003 Ajánlott szivattyú: 12/10 FFG Q=9500m3/h, Szilárd ag.=250 TPH, Nyomócs: DN=300mm, Hossz=400m, Hstat=5m Szívócs: DN=350mm, Szívási mélység=7 8m TDH=35m Pabs=175kW Tapasztalatok: tonna feletti kiszállítás Stabil hatékonyság Ritka üzemszünet ( nagy szemcsék akár 200 mm feletti) Több mint 10-szeres élettartam!! Tervezhet karbantartási ciklus Csere után. 12

TDH=35m Pabs=175kW Tapasztalatok: 380 000 tonna feletti kiszállítás Stabil hatékonyság Ritka

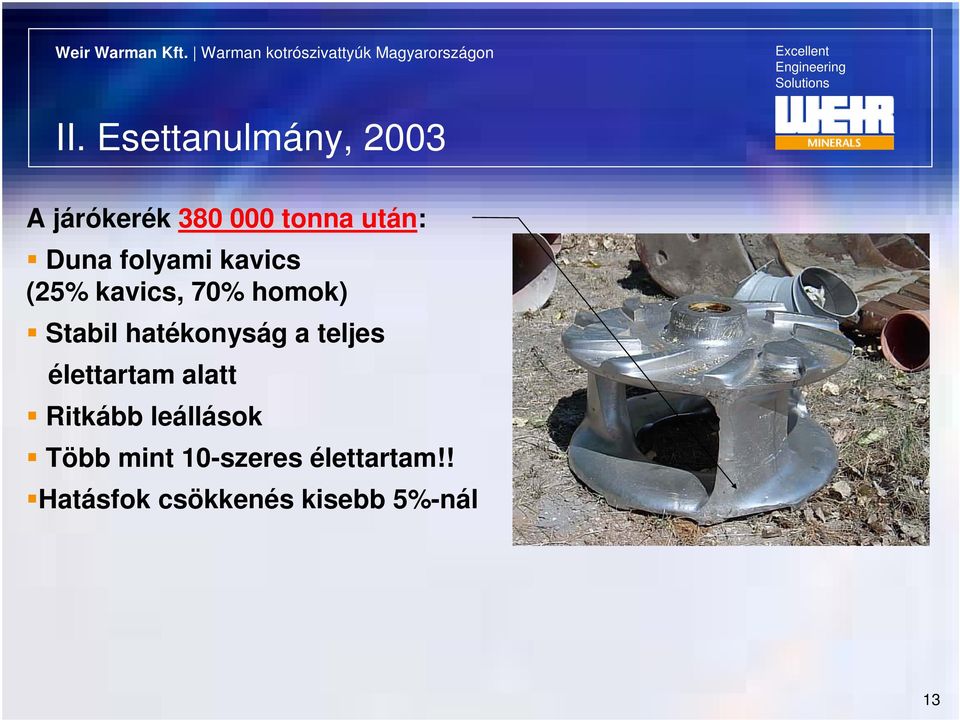

13 II. Esettanulmány, 2003 A járókerék tonna után: Duna folyami kavics (25% kavics, 70% homok) Stabil hatékonyság a teljes élettartam alatt Ritkább leállások Több mint 10-szeres élettartam!! Hatásfok csökkenés kisebb 5%-nál 13

hatékonyság a teljes élettartam alatt Ritkább leállások

14 III. Esettanulmány Ajánlott szivattyú: 12/10 FG 20% kavics (tó kotrás) Hosszú élettartam A járókerék újonnan és tonna után 14

15 Hidraulikus kialakítás, anyagminség Warman 12/10 FG Járókerék átmér: Szállítható max. átmér: 667mm 220mm Keménység: HB

16 Hidraulikus kialakítás, anyagminség 16

17 Élettartam Várható átlagos élettartamok A Warman 12/10 F-G kotró szivattyúk kopó alkatrészeinek várható élettartama homok és kavics kitermelés esetén a magyar piacon: Járókerék Csigaház Szívófedél Nyomófedél tonna (átlagos évi termelés) tonna (kb. 2 év) tonna (kb. 2 év) tonna (kb. 2 év) 17

Járókerék Csigaház Szívófedél Nyomófedél 400 000 500 000 tonna (átlagos évi termelés)

18 Weir Warman Kft. Warman kotrószivattyúk Magyarországon A beruházás megtérülése Alkatrész költség Warman 12/10 FFG összehasonlítva az eredeti állapottal) Alkatrész költség (eredeti) Eladási ár (Warman szivattyú) Alkatrész költség (Warman) PROFIT!!! Költség (Ezer HUF) Tonna

állapottal) 35 000 Alkatrész költség (eredeti) 30 000 Eladási ár (Warman szivattyú) Alkatrész költség (Warman) 25 000 20 000 PROFIT!

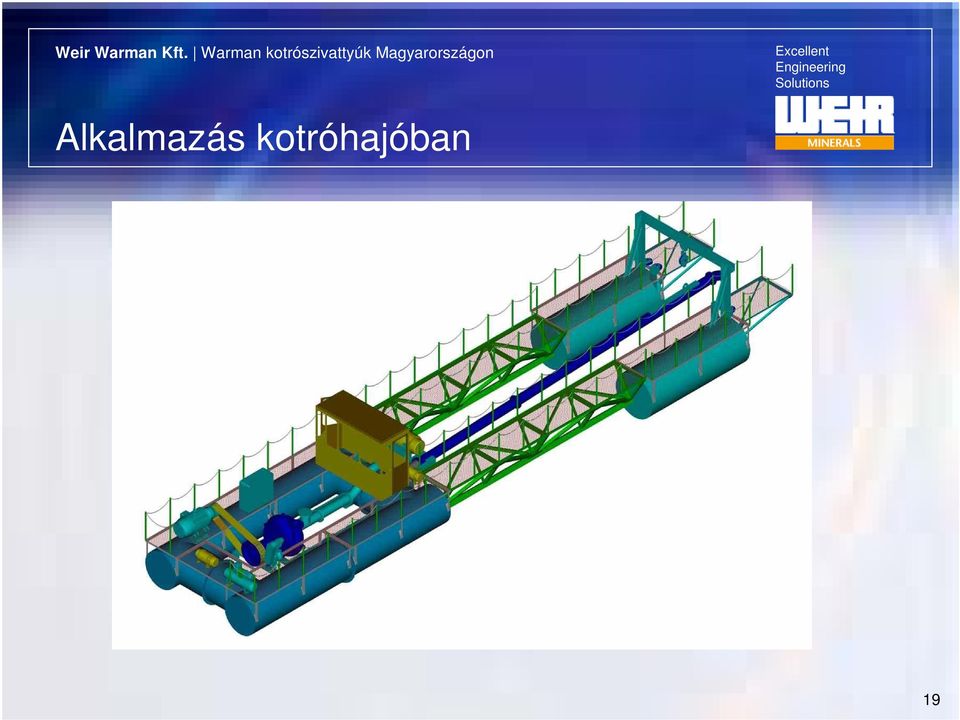

19 Alkalmazás kotróhajóban 19

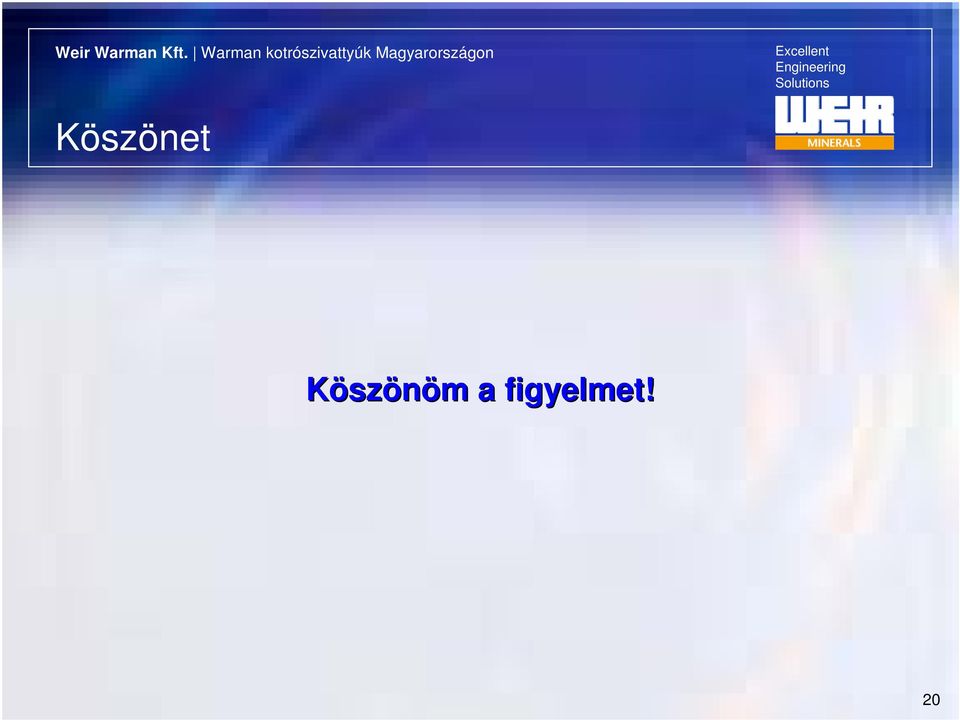

20 Köszönet Köszönöm a figyelmet! 20
