1 SOMFY Katalógus 2011/2012

2 Tartalomjegyzék Somfy Magyarország 2 Miért éppen Somfy? 3 Vezetékes motorok LS 40 motorok 4 ILMO 40 WT motorok 5 LT 50 motorok 6 LT 50 motorok növelt fordulatszámmal (vetítővásznakhoz) 7 ILMO 50 WT motorok 8 Oximo WT motorok 9 LT 50 CSI motorok (kézi hajtóművel ellátott motorok, áramszünet esetére) 10 Solus 50 2 PA motorok (projekt motorok) 11 LT 60 motorok 12 LT 60 CSI motorok, LS 80 CSI motorok 13 RTS technológia Altus 40 RTS motorok 16 Mechanikus tartozékok (adapterek, menesztők, felfogatók, egyéb tartozékok) 21 Adapterek, menesztők 22 Merev felfüggesztő nyomatékérzékelős motorokhoz 24 Merev felfogatók - Lock To Play 25 Mechanikus tartozékok, motorfelfogatók 26 Kábelek, csatlakozók 28 J4 WT motorok külső lamellás árnyékolókhoz 29 Árnyékoló vezérlések Centralis Uno RTS rádióvevős fali kapcsoló 33 Chronis RTS rádiós programóra 34 Smoove Origin RTS, rádiós fali adó 35 Smoove 1 RTS rádiós fali kapcsolók csatornás távirányítók, Telis 16 RTS 37 6 csatornás programóra, Telis 6 Chronis RTS 38 Rádiós adók 39 Telis RTS távirányítók 40 Rádiós vevők 41 Dinamikus árnyékolás - beltéri fény-és hőmérséklet-érzékelő 42 Rádiós szél- és fényvezérlések 43 RS485 RTS intelligens otthon-automatizálási rendszerekhez csatornás távirányító 45 Kibővített megoldások napellenzőkhöz 46 Meteolis RTS 48 Bekötési rajz RTS motorok és vezérlés 50 Motorvezérlő - Centralis Uno IB 52 IB - csoportvezérlés 53 Bekötési rajz IB csoportvezérlés 54 Chronis Uno L programóra fényérzékelővel 56 Inis Uno / Inis Duo kapcsoló 57 Vezérlés vezetékes motorokhoz 58 Elektromos tartozékok 59 Kulcsos kapcsolók 60 Bekötési rajz Uno vezérlések vezetékes motorokhoz 61 Thermis optimális megoldás télikertekhez 62 FTS rendszer - télikertekhez 63 Axroll NS vezérlés redőnykapukhoz 64 Garázs-és kertkapu motorok 65 Wirefree motorok 78 Ablakmozgató motorok (bukó- és tetőablakok, illetve óriáslamellás árnyékolók mozgatásához) 95 Ablakmozgató motorok (bukó- és tetőablakok, illetve óriáslamellás árnyékolók mozgatásához) 96 Motorválasztó táblázat (merevláncos és tolórudas) 97 Glydea motoros karnis 98 Sonesse rendkívül halk motor (44 db) belső árnyékolókhoz 101 Tápegység illetve vezérlés kiválasztó táblázat 24V-os motorokhoz V-os motorkiválasztó táblázat, belső árnyékolókhoz 103 Bioklimatikus homlokzatok (intelligens árnyékoló-vezérlés) 104 animeo Solo 106 Bioklimatikus homlokzatok 107 animeo Compact kisebb épületekhez 108 animeo IB+ Premium - nagyobb épületekhez 109 animeo 230V-os motorvezérlők - Motor Controller (MoCo) 111 animeo 24V DC motorvezérlők - Motor Controller (MoCo) 112 animeo IB+ kiegészítő vezérlés 113 Bioklimatikus homlokzatok 114 Kollégák 115

3 Somfy Magyarország A Somfy Kereskedelmi Kft., mint a Somfy International SA magyarországi képviselete, több mint 10 éve sikeresen forgalmazza termékeit redőnyökhöz, napellenzőkhöz, egyéb belső és külső árnyékolókhoz, garázs-és kertkapukhoz. Megoldásainkkal lehetőség nyílik az időjárás, valamint a környezeti változásokhoz való alkalmazkodásra, illetve a kényelem és energiamegtakarítás megteremtésére. A Somfy Kft. budapesti irodájában 13 munkatárs dolgozik azon, hogy vásárlóink a minőségi termékek mellett kifogástalan szolgáltatást kapjanak a termékekkel kapcsolatos felvilágosítástól, a beszerzésen és műszaki segítségnyújtáson át a rendszeres tájékoztatásig, továbbképzésekig. Elérhetőségeinket megtalálja a katalógus végén. somfy.hu Somfy International A világ számos pontján piacvezető Somfy vállalatot több, mint 40 éve, Franciaországban, Cluses városában alapították. A Somfy szó a Societé d Outillage et du Mécanique du Faucigny rövidített megfelelője. Jelenleg 53 országban, mind az öt kontinensen képviselteti magát, emellett 8 gyártóüzemmel rendelkezik. 220 millió elégedett felhasználó és viszonteladó hálózata a fémjelzi a piaci munkát. 2

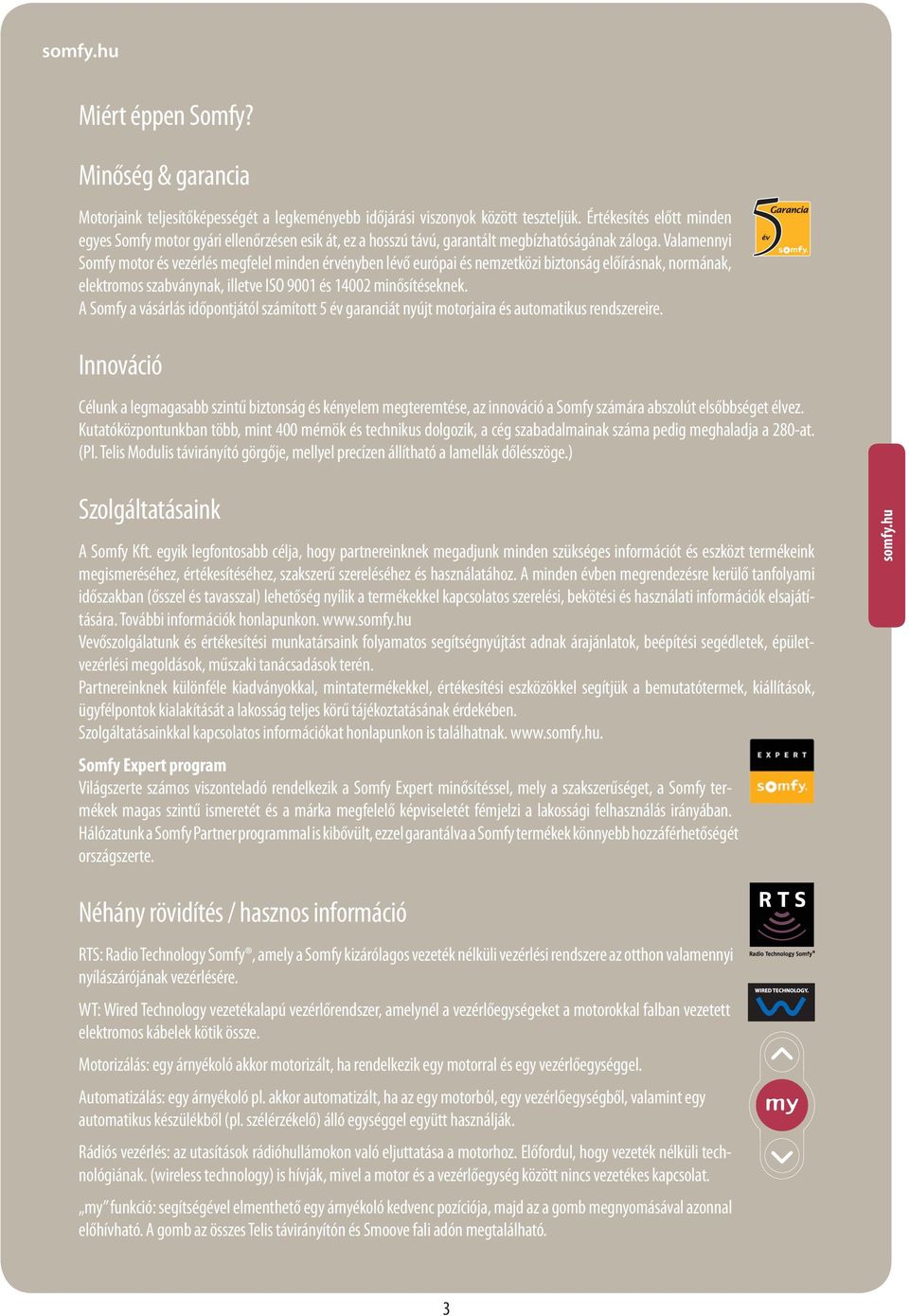

4 Miért éppen Somfy? Minőség & garancia Motorjaink teljesítőképességét a legkeményebb időjárási viszonyok között teszteljük. Értékesítés előtt minden egyes Somfy motor gyári ellenőrzésen esik át, ez a hosszú távú, garantált megbízhatóságának záloga. Valamennyi Somfy motor és vezérlés megfelel minden érvényben lévő európai és nemzetközi biztonság előírásnak, normának, elektromos szabványnak, illetve ISO 9001 és minősítéseknek. A Somfy a vásárlás időpontjától számított 5 év garanciát nyújt motorjaira és automatikus rendszereire. Innováció Célunk a legmagasabb szintű biztonság és kényelem megteremtése, az innováció a Somfy számára abszolút elsőbbséget élvez. Kutatóközpontunkban több, mint 400 mérnök és technikus dolgozik, a cég szabadalmainak száma pedig meghaladja a 280-at. (Pl. Telis Modulis távirányító görgője, mellyel precízen állítható a lamellák dőlésszöge.) Szolgáltatásaink A Somfy Kft. egyik legfontosabb célja, hogy partnereinknek megadjunk minden szükséges információt és eszközt termékeink megismeréséhez, értékesítéséhez, szakszerű szereléséhez és használatához. A minden évben megrendezésre kerülő tanfolyami időszakban (ősszel és tavasszal) lehetőség nyílik a termékekkel kapcsolatos szerelési, bekötési és használati információk elsajátítására. További információk honlapunkon. Vevőszolgálatunk és értékesítési munkatársaink folyamatos segítségnyújtást adnak árajánlatok, beépítési segédletek, épületvezérlési megoldások, műszaki tanácsadások terén. Partnereinknek különféle kiadványokkal, mintatermékekkel, értékesítési eszközökkel segítjük a bemutatótermek, kiállítások, ügyfélpontok kialakítását a lakosság teljes körű tájékoztatásának érdekében. Szolgáltatásainkkal kapcsolatos információkat honlapunkon is találhatnak. Somfy Expert program Világszerte számos viszonteladó rendelkezik a Somfy Expert minősítéssel, mely a szakszerűséget, a Somfy termékek magas szintű ismeretét és a márka megfelelő képviseletét fémjelzi a lakossági felhasználás irányában. Hálózatunk a Somfy Partner programmal is kibővült, ezzel garantálva a Somfy termékek könnyebb hozzáférhetőségét országszerte. somfy.hu Néhány rövidítés / hasznos információ RTS: Radio Technology Somfy, amely a Somfy kizárólagos vezeték nélküli vezérlési rendszere az otthon valamennyi nyílászárójának vezérlésére. WT: Wired Technology vezetékalapú vezérlőrendszer, amelynél a vezérlőegységeket a motorokkal falban vezetett elektromos kábelek kötik össze. Motorizálás: egy árnyékoló akkor motorizált, ha rendelkezik egy motorral és egy vezérlőegységgel. Automatizálás: egy árnyékoló pl. akkor automatizált, ha az egy motorból, egy vezérlőegységből, valamint egy automatikus készülékből (pl. szélérzékelő) álló egységgel együtt használják. Rádiós vezérlés: az utasítások rádióhullámokon való eljuttatása a motorhoz. Előfordul, hogy vezeték nélküli technológiának. (wireless technology) is hívják, mivel a motor és a vezérlőegység között nincs vezetékes kapcsolat. my funkció: segítségével elmenthető egy árnyékoló kedvenc pozíciója, majd az a gomb megnyomásával azonnal előhívható. A gomb az összes Telis távirányítón és Smoove fali adón megtalálható. 3

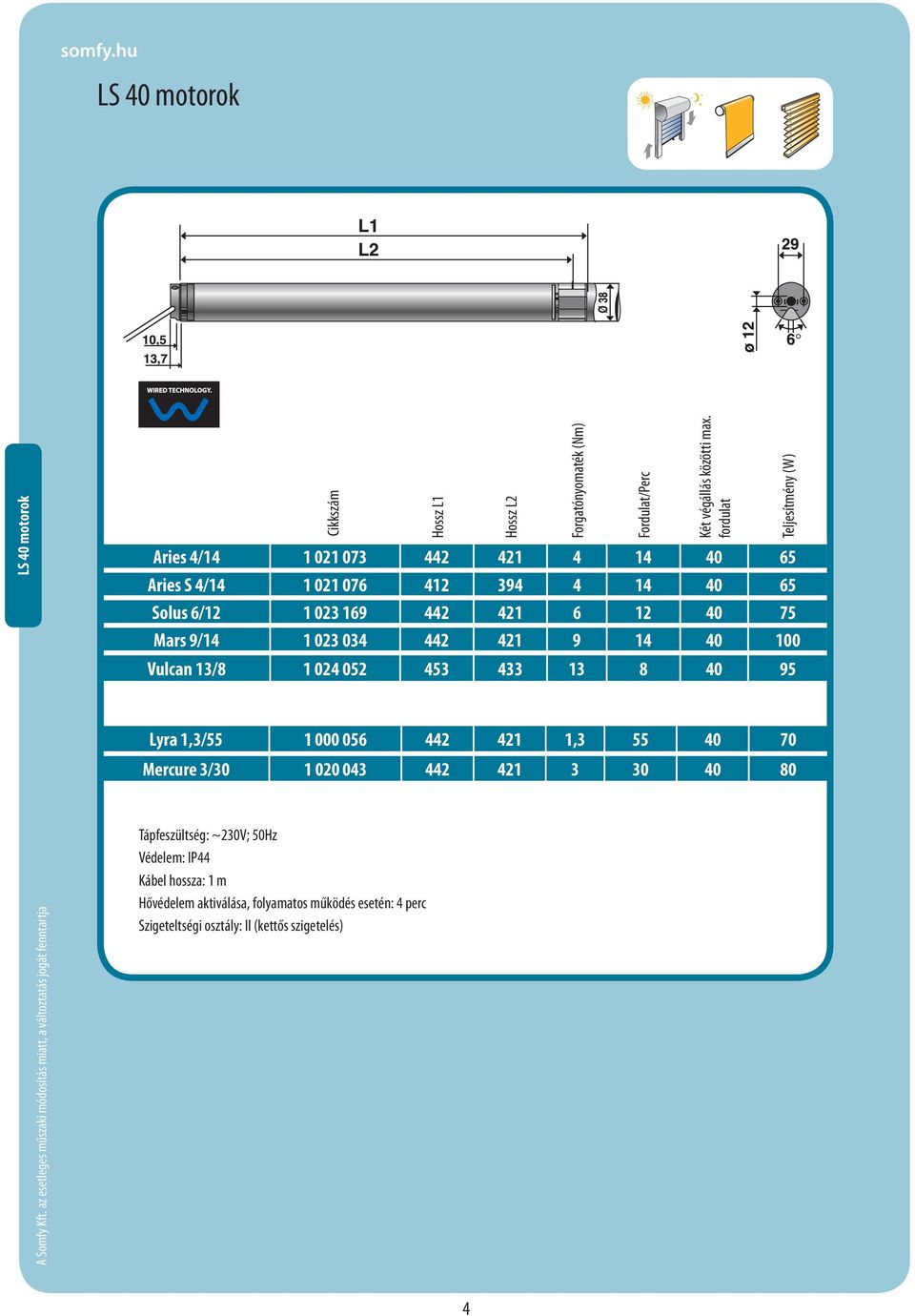

5 LS 40 motorok LS 40 motorok Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Két végállás közötti max. fordulat Aries 4/ Aries S 4/ Solus 6/ Mars 9/ Vulcan 13/ Teljesítmény (W) Lyra 1,3/ , Mercure 3/ Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 1 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: II (kettős szigetelés) 4

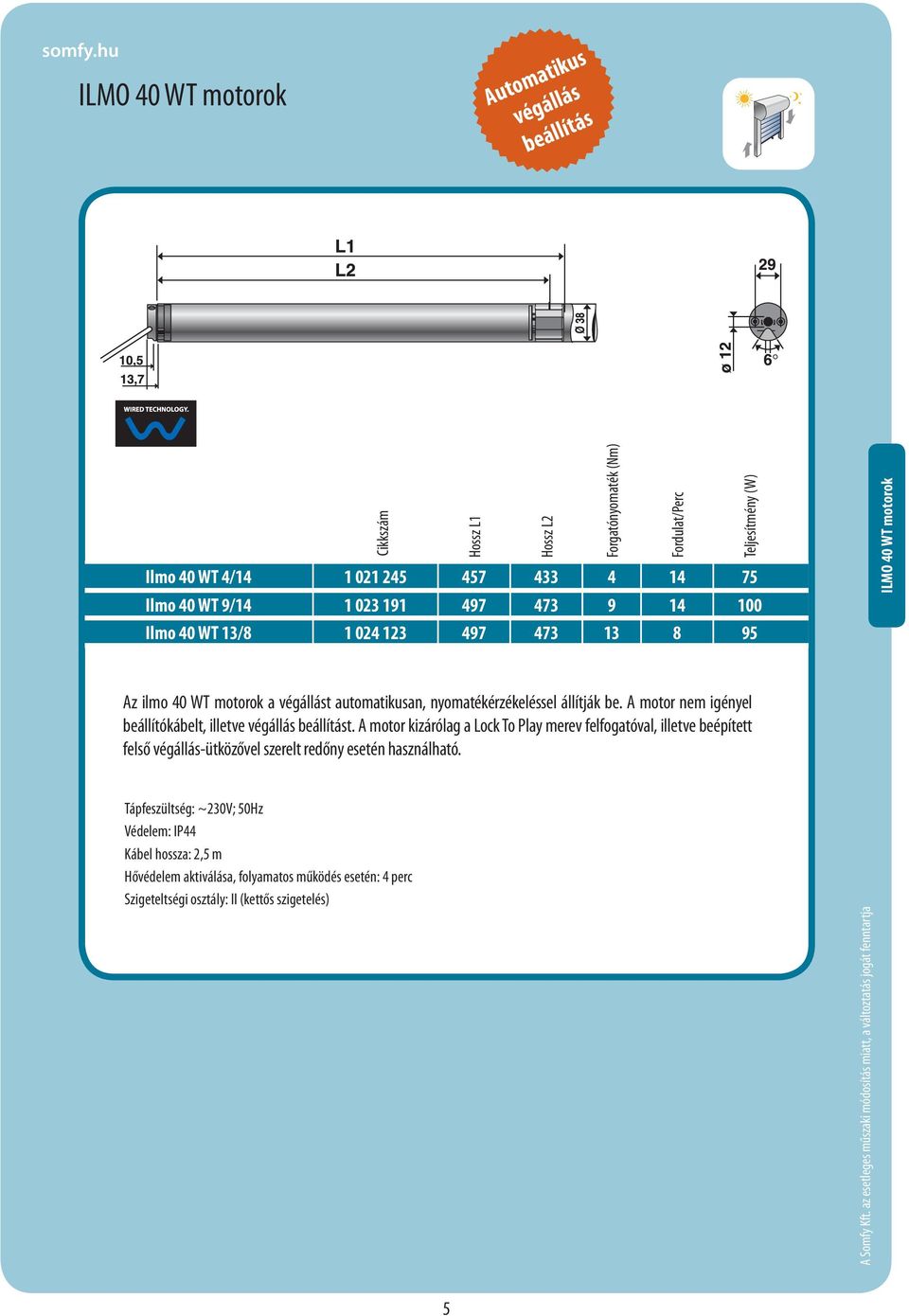

6 ILMO 40 WT motorok Automatikus végállás beállítás Ilmo 40 WT 4/ Ilmo 40 WT 9/ Ilmo 40 WT 13/ Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) ILMO 40 WT motorok Az ilmo 40 WT motorok a végállást automatikusan, nyomatékérzékeléssel állítják be. A motor nem igényel beállítókábelt, illetve végállás beállítást. A motor kizárólag a Lock To Play merev felfogatóval, illetve beépített felső végállás-ütközővel szerelt redőny esetén használható. Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 2,5 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: II (kettős szigetelés) 5

7 LT 50 motorok LT 50 motorok Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Két végállás közötti max. fordulat Ariane 6/ Jet 10/ Atlas 15/ Meteor 20/ Gemini 25/ Mariner 40/ Vectran 50/12 * Teljesítmény (W) Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza:1 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I * Kábel hossza: 2,5 m 6

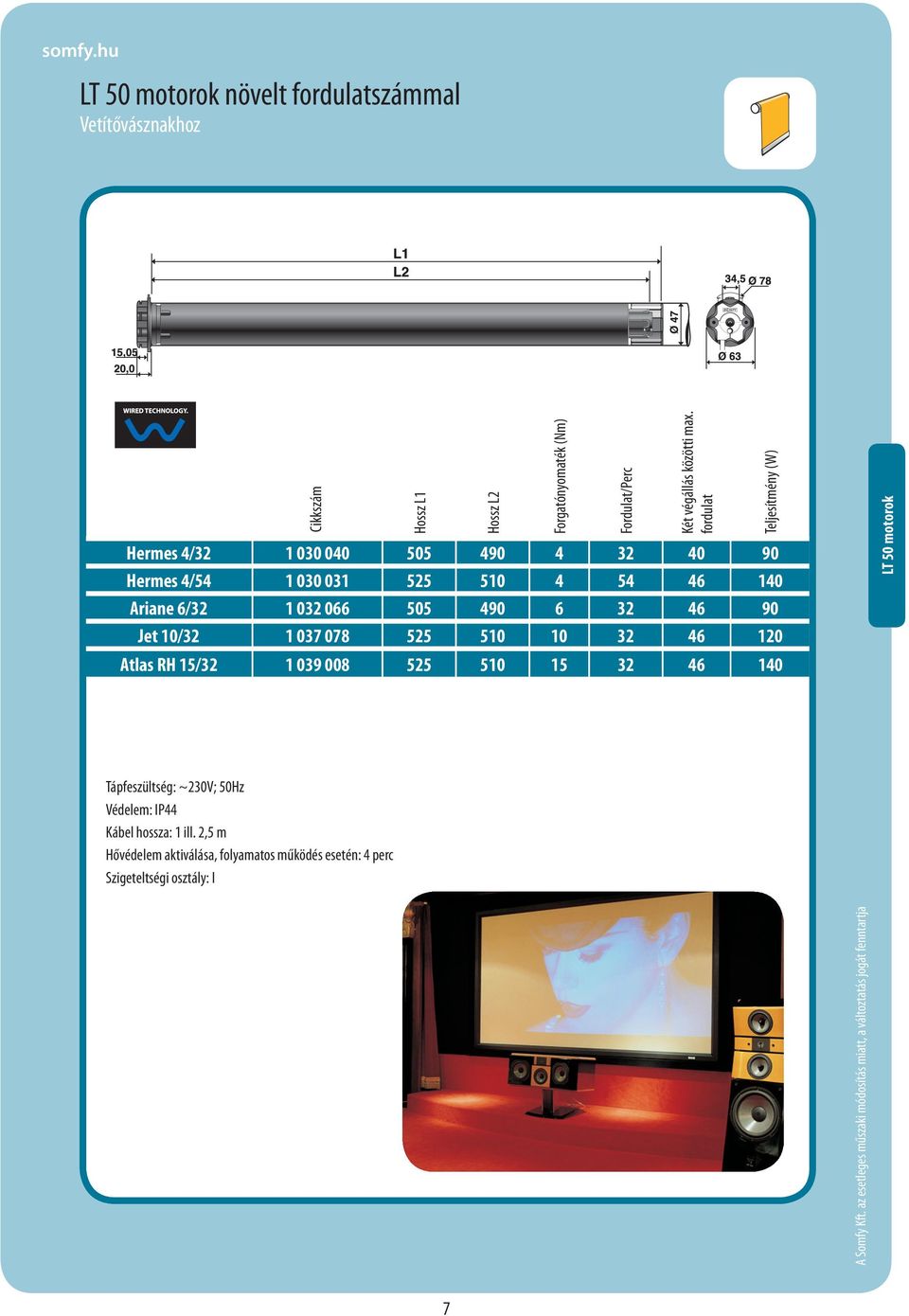

8 LT 50 motorok növelt fordulatszámmal Vetítővásznakhoz Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Két végállás közötti max. fordulat Hermes 4/ Hermes 4/ Ariane 6/ Jet 10/ Atlas RH 15/ Teljesítmény (W) LT 50 motorok Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 1 ill. 2,5 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I 7

9 ILMO 50 WT motorok Automatikus végállás beállítás ILMO 50 WT motorok W aêciwoêci: automatyczne ustawianie wy àczników kraƒcowych przecià eniowy wy àcznik bezpieczeƒstwa Ilmo 50 WT 6/ Ilmo 50 WT 10/ Ilmo 50 WT 15/ Ilmo 50 WT 20/ Ilmo 50 WT 30/ Ilmo 50 WT 35/ Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) Ilmo 50 S WT 6/ NA Az ilmo 50 WT motorok a végállást automatikusan, nyomatékérzékeléssel állítják be. A motor nem igényel beállítókábelt, illetve végállásbeállítást. A motor kizárólag a Lock To Play merev felfogatóval, illetve beépített felső végállás-ütközővel szerelt redőny esetén használható. Ilmo 50 S WT motor az extra keskeny redőnyökhöz. A 375 mm-es motor illetve speciális tengelyvégdugó segítségével már a 42,5 cm széles redőnyt is motorizálhatjuk. Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 3 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I 8

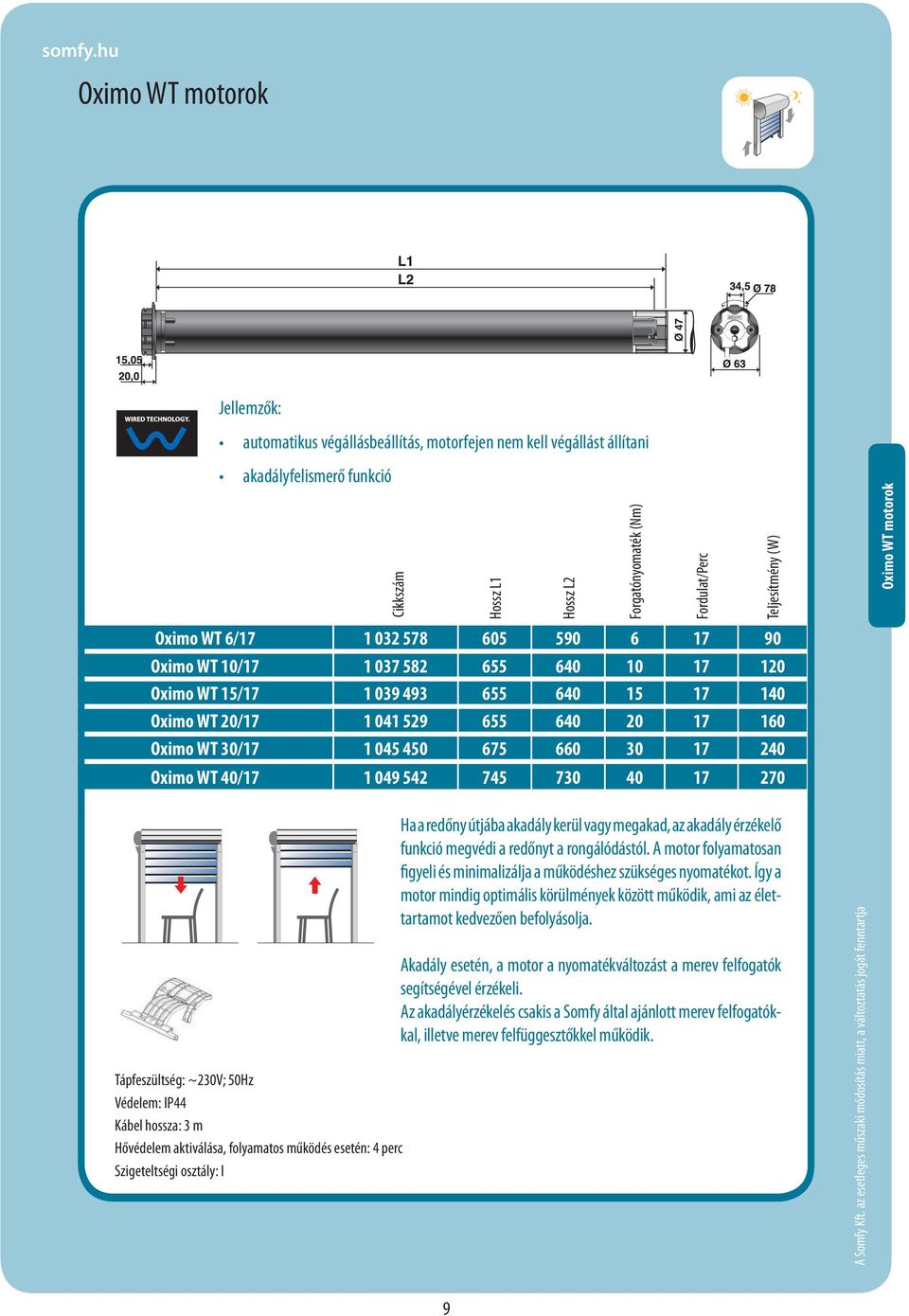

10 Oximo WT motorok Jellemzők: W aêciwoêci: automatyczne automatikus ustawianie végállásbeállítás, wy àczników motorfejen kraƒcowych, nem dost p kell végállást do nap du állítani nie jest konieczny akadályfelismerő funkció Oximo WT 6/ Oximo WT 10/ Oximo WT 15/ Oximo WT 20/ Oximo WT 30/ Oximo WT 40/ Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) Oximo WT motorok Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 3 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I Ha a redőny útjába akadály kerül vagy megakad, az akadály érzékelő funkció megvédi a redőnyt a rongálódástól. A motor folyamatosan figyeli és minimalizálja a működéshez szükséges nyomatékot. Így a motor mindig optimális körülmények között működik, ami az élettartamot kedvezően befolyásolja. Akadály esetén, a motor a nyomatékváltozást a merev felfogatók segítségével érzékeli. Az akadályérzékelés csakis a Somfy által ajánlott merev felfogatókkal, illetve merev felfüggesztőkkel működik. 9

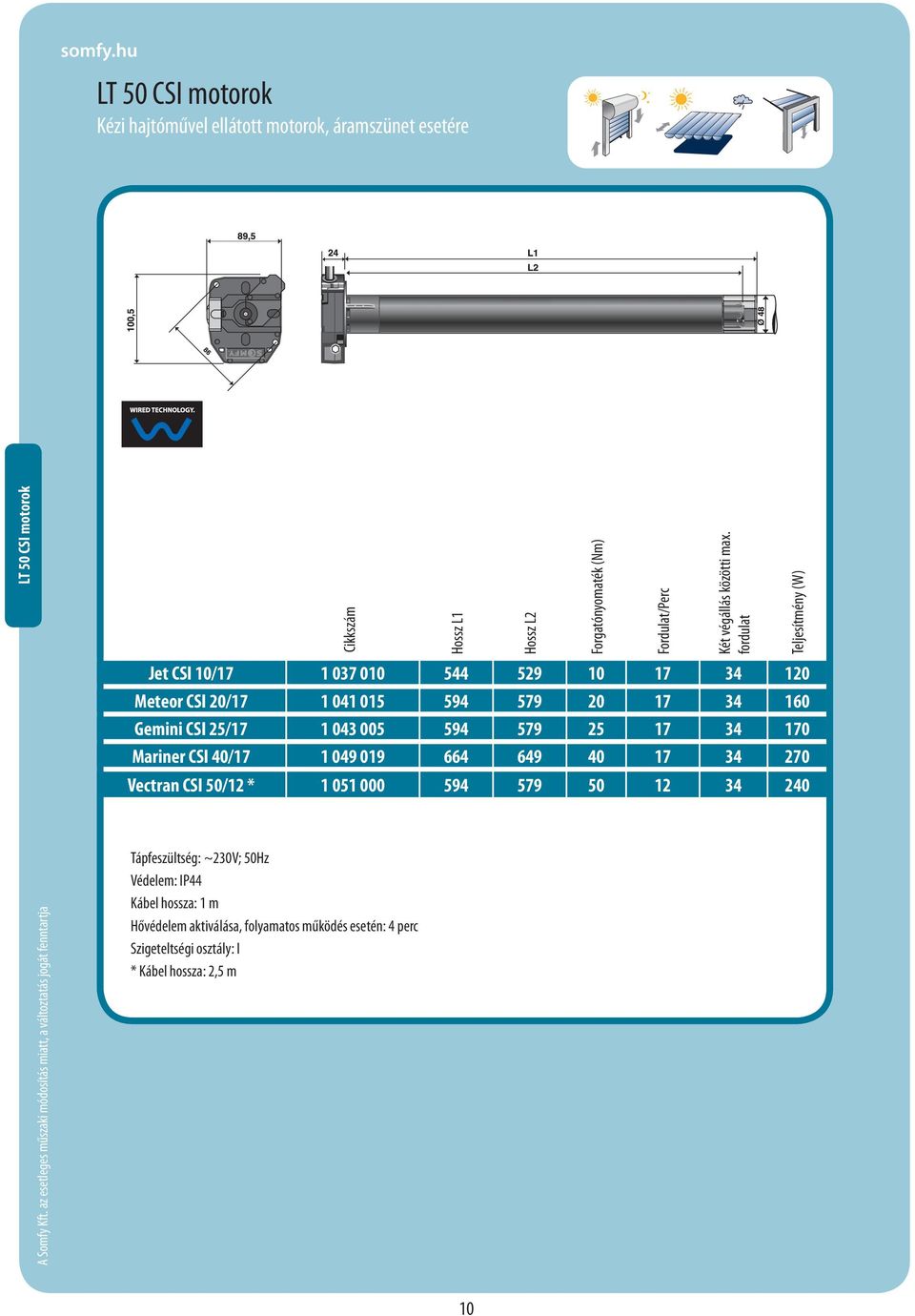

11 LT 50 CSI motorok Kézi hajtóművel ellátott motorok, áramszünet esetére LT 50 CSI motorok Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Két végállás közötti max. fordulat Jet CSI 10/ Meteor CSI 20/ Gemini CSI 25/ Mariner CSI 40/ Vectran CSI 50/12 * Teljesítmény (W) Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 1 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I * Kábel hossza: 2,5 m 10

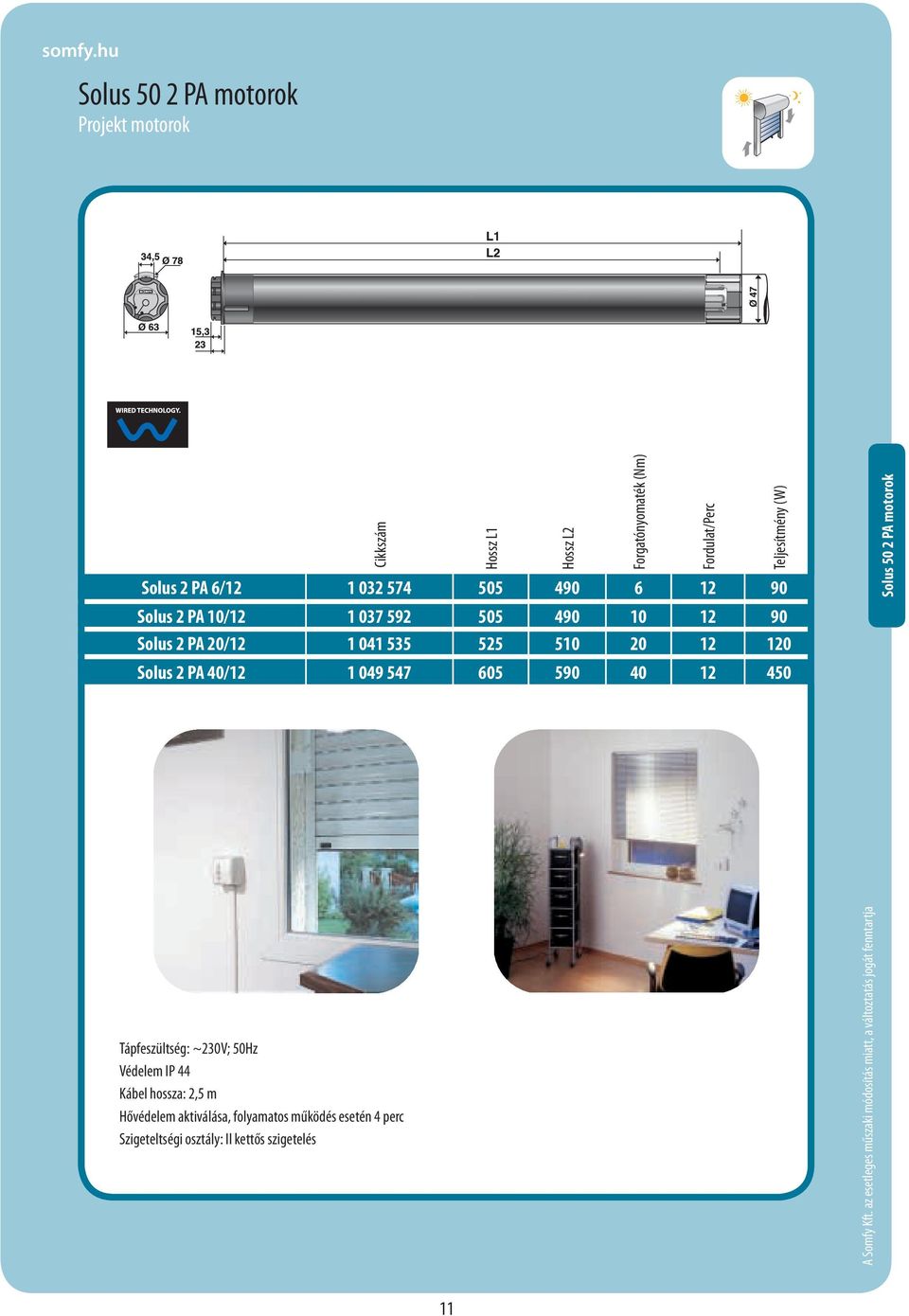

12 Solus 50 2 PA motorok Projekt motorok Solus 2 PA 6/ Solus 2 PA 10/ Solus 2 PA 20/ Solus 2 PA 40/ Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) Solus 50 2 PA motorok Tápfeszültség: ~230V; 50Hz Védelem IP 44 Kábel hossza: 2,5 m Hővédelem aktiválása, folyamatos működés esetén 4 perc Szigeteltségi osztály: II kettős szigetelés 11

13 LT LS motorok LT 60 Somfy motorok Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Két végállás közötti max. fordulat Vega 60/ Sirius 80/ Titan 100/ Taurus 120/ Teljesítmény (W) Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 1 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I 12

14 LS LT CSI motorok motorok LS 80 CSI motorok Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Két végállás közötti max. fordulat Vega CSI 60/ m Sirius CSI 80/ m Titan CSI 100/ m Taurus CSI 120/ m Hőkioldó (perc) Teljesítmény (W) Kábel hossza LT 60, LS Somfy 80 CSI motorok Hercules CSI 150/ ,5m Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 1 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I 13

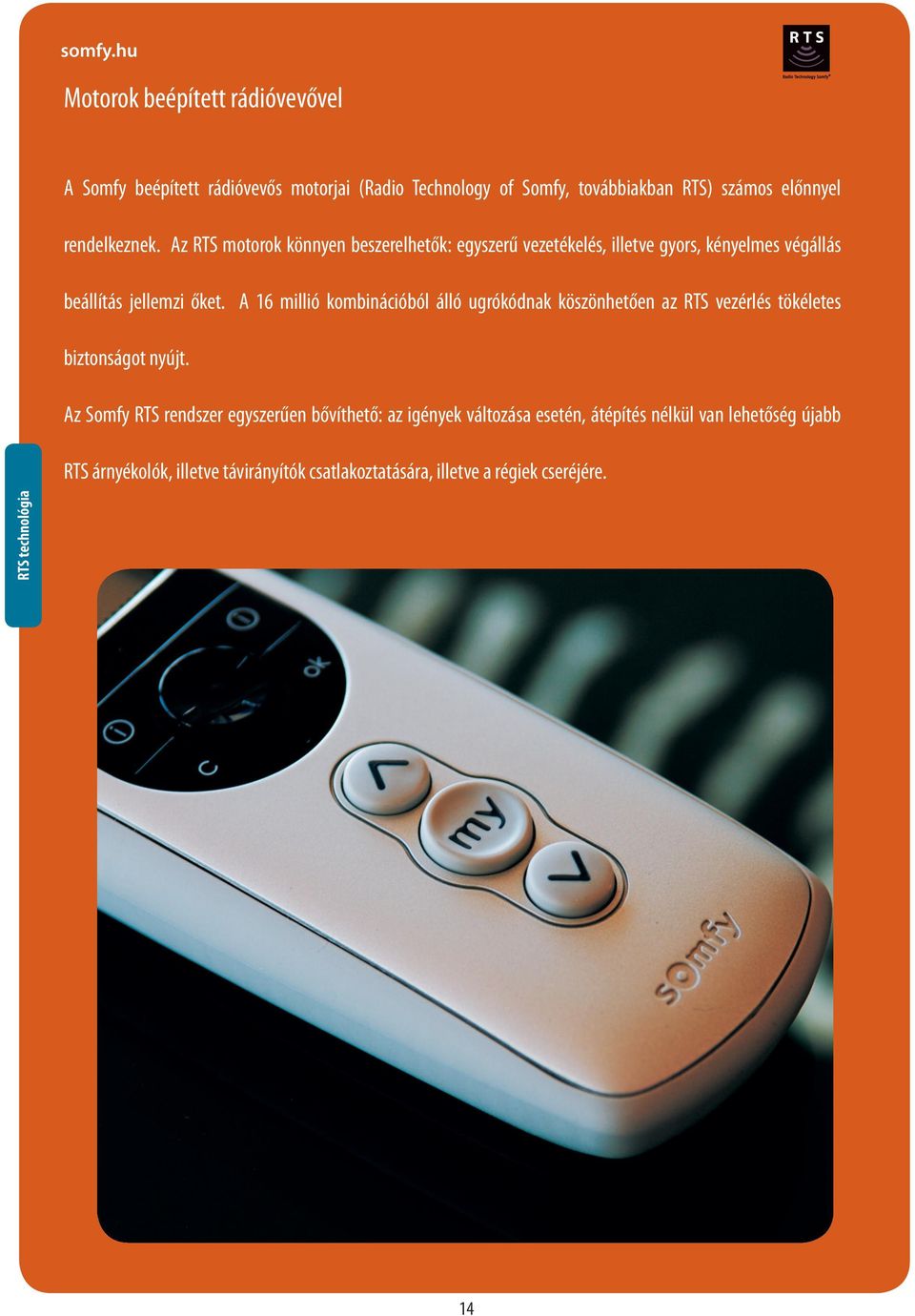

15 Motorok LS 40 beépített motorokrádióvevővel A Somfy beépített rádióvevős motorjai (Radio Technology of Somfy, továbbiakban RTS) számos előnnyel rendelkeznek. Az RTS motorok könnyen beszerelhetők: egyszerű vezetékelés, illetve gyors, kényelmes végállás beállítás jellemzi őket. A 16 millió kombinációból álló ugrókódnak köszönhetően az RTS vezérlés tökéletes biztonságot nyújt. Az Somfy RTS rendszer egyszerűen bővíthető: az igények változása esetén, átépítés nélkül van lehetőség újabb RTS árnyékolók, illetve távirányítók csatlakoztatására, illetve a régiek cseréjére. RTS technológia 14

16 LS Egyszerű 40 motorok és kényelmes RTS árnyékoló-vezérlés Az RTS rendkívüli előnye, hogy hatótávolsága akadálymentes területen 200 m, 2 betonfalon keresztül pedig 20 m. A nagy teljesítményének köszönhetően valamennyi helység berendezései megfelelően vezérelhetők. Az RTS technológia hatótávolságát jelentősen befolyásolhatja a fal vastagsága, illetve szerkezete. RTS technológia 15

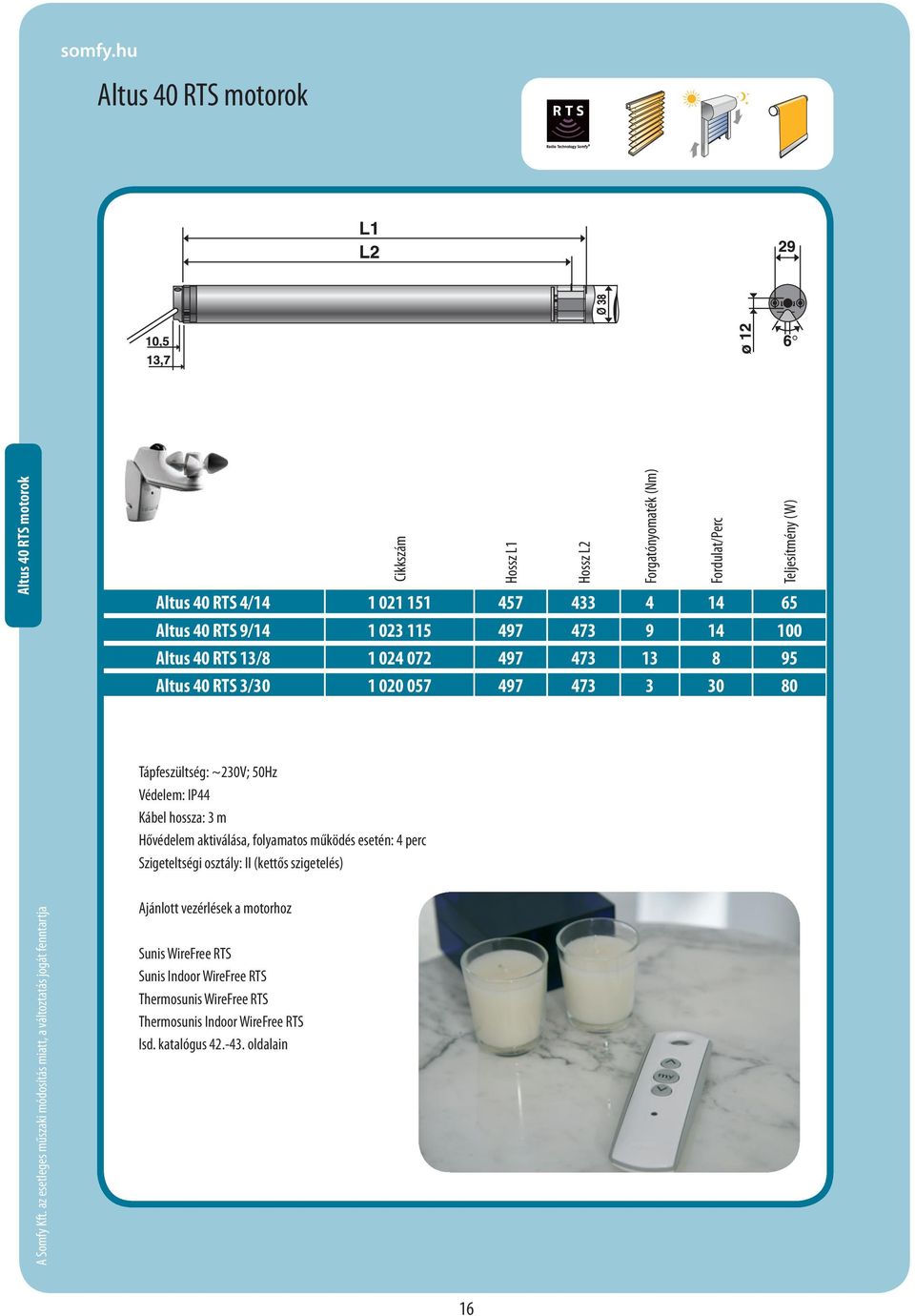

17 Altus 40 RTS motorok Altus 40 RTS motorok otowy (Nm) Altus 40 RTS 4/ Altus 40 RTS 9/ Altus 40 RTS 13/ Altus 40 RTS 3/ Hossz L1 ów (obr./min.) Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 3 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: II (kettős szigetelés) Ajánlott vezérlések a motorhoz Sunis WireFree RTS Sunis Indoor WireFree RTS Thermosunis WireFree RTS Thermosunis Indoor WireFree RTS lsd. katalógus oldalain 16

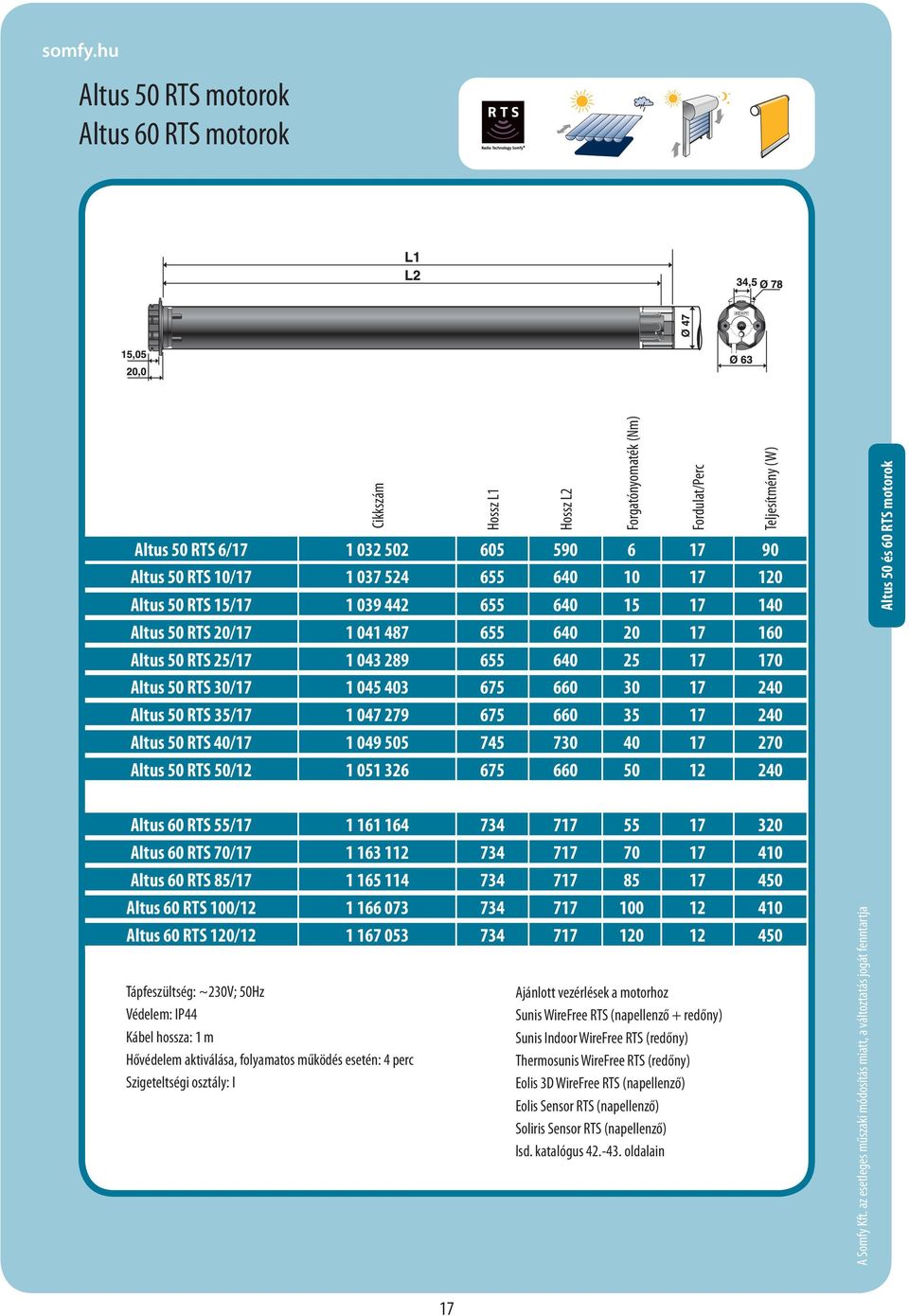

18 Altus 50 RTS motorok Altus 60 RTS motorok Altus 50 RTS 6/ Altus 50 RTS 10/ Altus 50 RTS 15/ Altus 50 RTS 20/ Altus 50 RTS 25/ Altus 50 RTS 30/ Altus 50 RTS 35/ Altus 50 RTS 40/ Altus 50 RTS 50/ Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) Altus 50 és 60 RTS motorok Altus 60 RTS 55/ Altus 60 RTS 70/ Altus 60 RTS 85/ Altus 60 RTS 100/ Altus 60 RTS 120/ Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 1 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I Ajánlott vezérlések a motorhoz Sunis WireFree RTS (napellenző + redőny) Sunis Indoor WireFree RTS (redőny) Thermosunis WireFree RTS (redőny) Eolis 3D WireFree RTS (napellenző) Eolis Sensor RTS (napellenző) Soliris Sensor RTS (napellenző) lsd. katalógus oldalain 17

19 Oximo RTS motorok Nyomatékérzékelős RTS redőnymotor Új Oximo funkciók! Oximo RTS motorok Jellemzők: automatikus végállás beállítás akadályfelismerő funkció beépített rádióvevő Oximo S Auto RTS 6/ NA Oximo RTS 6/ Oximo RTS 10/ Oximo RTS 15/ Oximo RTS 20/ Oximo RTS 30/ Oximo RTS 40/ Ha a redőny útjába akadály kerül vagy megakad, az akadály-érzékelő funkció megvédi a redőnyt a rongálódástól. A motor folyamatosan figyeli és minimalizálja a működéshez szükséges nyomatékot, így mindig optimális körülmények között működik, ami az élettartamot kedvezően befolyásolja. Akadály esetén, a motor a nyomatékváltozást a merev felfogatók segítségével érzékeli. Az akadályérzékelés kizárólag a Somfy által ajánlott merev felfogatókkal, illetve merev felfüggesztőkkel működik. Tápfeszültség: ~230V; 50Hz Ajánlott érzékelő: Sunis RTS napelemes fényérzékelő. Védelem: IP44 Kábel hossza: 3 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) 18

20 Orea 50 RTS és Orea 60 RTS motorok Kazettás napellenzőkhöz Az Orea RTS csőmotorok speciálisan kazettás napellenzőkhöz lettek kifejlesztve. Az Orea RTS csőmotorok a kazetta zárása előtt 10 cm-rel csökkentik a nyomatékot. A kazettás napellenző így a ponyva hosszváltozásától függetlenül mindig megbízhatóan zár. Orea 50 RTS 25/ Orea 50 RTS 40/ Orea 60 RTS 55/ Orea 60 RTS 70/ Orea 60 RTS 100/ Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) Orea 50 és 60 RTS motorok Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 3 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I Ajánlott vezérlések a motorhoz Sunis WireFree RTS Eolis 3D WireFree RTS Eolis Sensor RTS Soliris Sensor RTS lsd. katalógus oldalain 19

21 SUNEA CSI RTS motorok Univerzális napellenző motor SUNEA 50 CSI RTS motorok SUNEA 50 CSI RTS 20/ SUNEA 50 CSI RTS 30/ SUNEA 50 CSI RTS 40/ SUNEA 50 CSI RTS 50/ MOTORFELEFOGATÓ SUNEA CSI RTS A Sunea 50 CSI RTS tulajdonságai: kazettás és könyökkaros napellenzőkhöz egyránt használható (Orea vagy Altus szerinti működés) végállás beállítás távirányítóval történik praktikusabb, kisebb méretű, köralakú motorfelfogató kézi hajtóművel ellátott motor A Sunea 50 CSI RTS extra funkciói tokozott napellenzők esetében Hossz L1 Hossz L2 Forgatónyomaték (Nm) Fordulat/Perc Teljesítmény (W) Elektromos végállás-érzékelés (zárt állapotban) 3 féle erősségű kazetta feszítés Ponyvafeszítés kiengedése (zárt állapotban) A napellenző bezáródása után a ponyva visszaengedése. A kazetta zárva marad, viszont a ponyva védelme érdekében nincs folyamatos feszítés Visszafeszítés (nyitott állapotban) A kiengedett ponyva tökéletes visszafeszítése (főként nagyméretű napellenzőknél) Ajánlott vezérlések a motorhoz Sunis WireFree RTS Eolis 3D WireFree RTS Eolis Sensor RTS Soliris Sensor RTS lsd. katalógus oldalain Tápfeszültség: ~230V; 50Hz Védelem: IP44 Kábel hossza: 3 m Hővédelem aktiválása, folyamatos működés esetén: 4 perc Szigeteltségi osztály: I 20

22 Mechanikus tartozékok Adapterek, menesztők, felfogatók, egyéb tartozékok Mechanikus tartozékok 21

23 Adapterek, menesztők Motortípus LS 40 Megnevezés Adapter E 40 x 1,5 Menesztő E 40 x 1,5 Adapter SW 40 x 0,8 Menesztő SW 40 x 0, /50 bővítő adapter szett Motortípus LT 50 Megnevezés Adapterek, Somfy menesztők Menesztő 50 x 1, Adapter SW 50 Menesztő SW 50 Adapter körcsőhöz Menesztő 70 x 0,8/70 x 1, Adapter 63 x 0,8 Menesztő 63 x 0,8 Adapter SW 60 Menesztő SW Adapter 63 x 1,5/1,6 Adapter SW 70 Menesztő SW 70 Adapter 63 x 1,5/1,6 Adapter DS 78 Menesztő DS 78 Adapter DS 78-as körcsőhöz Menesztő DS 78-as körcsőhöz Adapter DS 85 Menesztő DS 85 Ilmo S menesztő Ilmo S tengelyvégdugó Amennyiben más, egyedi adaptert, menesztőt kíván használni, kérjük hívja ügyfélszolgálatunkat. Tel: (06 1)

24 Adapterek, Adapteri i zabieraki menesztők Motortípus LT 60 Megnevezés Adapter SW 70 E-SM IMBAC Menesztő SW 70 E-SM IMBAC Adapter SW 102 Menesztő SW 102 Adapter DS 78 lapos horony Menesztő DS 78 lapos horony Adapter DS 78 lapos és kerek horony Menesztő DS 78 lapos és kerek horony Adapter DS 85 Menesztő DS 85 Adapter 102 x 2 Menesztő 102 x 2 Adapter SW 125 Menesztő SW Motortípus LS 80 Megnevezés -- Adapter 102 x2 Menesztő 102 x Amennyiben más, egyedi adaptert, menesztőt kíván használni, kérjük hívja ügyfélszolgálatunkat. Tel: (06 1) Adapterek, menesztők 23

25 Merev felfüggesztő nyomatékérzékelős motorokhoz Megnevezés IPSO 1 tagú felfüggesztő - 1 tagú felfüggesztő IPSO illetve Oximo motorhoz ös tokméretig - SW 60-as tengelyhez IPSO 2 tagú felfüggesztő - 2 tagú felfüggesztő IPSO illetve Oximo motorhoz as tokmérettől - SW 60-as tengelyhez Felfüggesztők A illetve cikkszámú termékek esetében szegecseléssel kell megoldani a felfüggesztő rögzítését a redőnytengelyhez. Feltolásgátló Feltolásgátlók szerepe Megakadályozza a redőny feltolását, mivel merev összeköttetést létesít a motorral szerelt redőnytengely, illetve a redőny között. Legalább 75 cm-ként kell használni Tengelyhez való csatlakoztatása 2 db rögzítő gyűrű segítségével történik. Feltolásgátlók - 2 tagú STANDARD (redőnykapukhoz) - 3 tagú STANDARD (redőnykapukhoz) - 4 tagú STANDARD (redőnykapukhoz) - 2 tagú MINIPROFIL (redőnyhöz) - 3 tagú MINIPROFIL (redőnyhöz) Rögzítőgyűrűk - SW 40 tengely - SW 50 tengely - SW 60 tengely - SW 70 tengely

26 125 somfy.hu Merev felfogatók - Lock To Play Megnevezés SW40 1 tagú SW40 2 tagú SW60 1 tagú SW60 2 tagú Mindegyik cikkszám tartalmazza a merev felfogatót, illetve a 2 db rögzítő gyűrűt. Lock To Play szerelése Lock To Play - Felfogató Csúsztassa a LTP-t a redőnylécre Akassza be a rögzítő gyűrűket Pattintsa össze a rögzítő gyűrűt Lock To Play használata Redőny szélessége (mm) Felfogatók száma Lock To Play méretezése H A merev felfogatók H/mm használjon kevesebb redőnylécet 1 tagú Lock To Play használjon több redőnylécet 2 tagú Lock To Play Lock To Play SW 40 méretezés A/mm H/mm használjon kevesebb redőnylécet 1 tagú Lock To Play használjon több redőnylécet 2 tagú Lock To Play Lock To Play SW 60 méretezés A/mm 25

27 Mechanikus tartozékok, motorfelfogatók Megnevezés Univerzális felfogató LS 40 motorokhoz: Univerzális alaplap, horganyzott Tartókengyel Négyszögletű motorfelfogató Lyra és Mercure motorok átépítéséhez Mechanikus tartozékok, motorfelfogatók Univerzális motorfelfogató redőnyhöz Felhasználható max. 50 Nm-ig Univerzális felfogató napellenzőhöz Rugós gyűrűvel Oldalsó helyszükséglet a redőny széléig: 28 mm Univerzális felfogató napellenzőhöz, CSI motorhoz Alumíniumötvözet, fekete, eloxált Felhasználható max. 120 Nm-ig

28 Mechanikus tartozékok, motorfelfogatók Megnevezés Karimás motorfelfogató redőnykapuhoz Rögzíthető falszerkezetre, vagy beépített szekrénybe Hoganyzott Oldalsó helyszükséglet a redőny széléig: 28 mm Felhasználható 120 Nm-ig CSI (hajtókar) felfogató 100 x 100 mm horganyzott felhasználható max. 120 Nm-ig Felfogató LS80 Hercules motorhoz Mechanikus tartozékok, motorfelfogatók CSI (hajtókar) hajtószemek max. 120 Nm-ig L = 60 mm L = 165 mm L = 225 mm L = 325 mm L = 425 mm CSI (hajtókar) hajtószem LT 60 Titan CSI és LS 80 Hercules CSI motorokhoz Átalakító az CSI (hajtókar) motorok végállásbeállítóihoz Az CSI motorok végálláskapcsolóiba behelyezhető Hajtókar CSI (hajtókar) motorokhoz Hossz: 1400 mm Hossz: 1800 mm Kérjük rendelés előtt, érdeklődjön telefonon!

29 Kábelek, csatlakozók Megnevezés Végállás-távbeállító LT motorokhoz Hossz: 500mm Hossz: 1500mm Mechanikus tartozékok, motorfelfogatók CSI (hajtókaros) kábelek Fehér 1m Fehér 3m Fekete 1m Fekete 3m LT motorokhoz tartozó kábelek Fekete 1m Fekete 3m Fekete 5m STAKER dugalj, ellendarab J4 motorhoz Dugvilla STAS Biztosító kengyel

30 J4 WT motorok külső lamellás árnyékolókhoz Új típusú elektronikus végállású zsalúzia motor. Teljes körű megoldást biztosít minden típusú zsalúziához: egyszerű és gyors végállás beállítás csendes működés egyszerű telepítés Újdonság Motor új funkciói: telepíthető n illetve u típusú fejsínbe egyszerű beállítás SOMFY stackeres beállítókábellel elektronikus végállás beállításnak köszönhetően, nincsenek mechanikus végállást beállító gombok vészmegállító gomba a motorok párhuzamosan köthetők (maximum 3 db motorig) kompatibilis Somfy Mod/Var rádióvevővel, távirányítóval beállítható végállások alkalmazható kapcsolós, RTS illetve animeo vezérlésekkel J4 WT motorok 29

31 Adapteri J4 WT motorok i zabieraki külső lamellás árnyékolókhoz Szélesség (m) Magasság (m) 0,6 1,2 1,8 2,4 3 3,6 4,2 4,8 5,4 6 6,6 7, ,4 J4 WT Somfy motorok A J4 WT motorok szettben kaphatók. A csomag tartalmazza az 14mm-es nútos adaptereket (lásd fent), az adapter illetve tengelyrögzítő csavarokat, 0,9 m kábel STAS3 vízmentes csatlakozóval. A J4 WT szett nem tartalmazza a motorrögzítő klipszeket. J406WT J410WT J418WT Tápfeszültség 230 V / 50Hz 230 V / 50Hz 230 V / 50Hz Végállásbeállítás Elektronikus Elektronikus Elektronikus Végállások közötti maximális fordulat max. 200 fordulat max. 200 fordulat max. 200 fordulat Áramfelvétel (A) 0,41 0,51 0,7 Forgatónyomaték (Nm) Fordulat/perc Működési hőm. -10 C-tól +40 C-ig IP védelem IP54 Hővédelem aktiválása max 6. perc Hossz L1 (adapterrel) 254 mm 269 mm 289 mm Hossz L3 (adapter nélkül) 222 mm 237 mm 257 mm L

32 Rádiós szél- és fényvezérlések Megnevezés Eolis Sensor RTS LED-es Rádiós szélérzékelő. Kompatibilis Altus, Sunea CSI RTS motorokkal, Mod/Var Slim Receiver, Universal Receiver és Centralis Uno RTS VB vevőegységekkel. Soliris Sensor RTS LED-es Rádiós szél- és fényérzékelő. Kompatibilis Altus, Sunea CSI RTS motorokkal, Mod/Var Slim Receiver, Universal Receiver és Centralis Uno RTS VB vevőegységekkel Soliris Sensor RTS Aquatic Rádiós szél- és fényérzékelő. Kompatibilis Altus, Sunea CSI RTS motorokkal, Mod/Var Slim Receiver, Universal Receiver és Centralis Uno RTS VB vevőegységekkel. RFA005 esőérzékelő csatlakoztatható hozzá. Esőérzékelő (RFA005) RFA005 esőérzékelő Soliris Sensor RTS Aquatic, Solirs Uno, illetve Soliris IB-hez. Sunis WireFree RTS Napelemes, rádiós fényérzékelő. Zöld/piros LED visszajelzés a beállított értékről. Egyszerű, gyors szerelés Rádiós szél - és fényvezérlések Sunis Indoor WireFree RTS Beltéri, elemes, rádiós fényérzékelő. Thermosunis Indoor WireFree RTS Beltéri, elemes, rádiós fény és hőmérséklet érzékelő Eolis 3D RTS Rádiós szélérzékelő. A 3 dimenziós rezgésérzékelő, tökéletes biztonságot nyújt napellenzőjének. Automata szélérzékenység betanítás. Eolis RTS csomag LED-es Rádiósítás vezetékes LT50(CSI) illetve LT 60(CSI) motorhoz, szélérzékelővel. A csomag az alábbiakat tartalmazza: Universal Receiver, Eolis Sensor RTS, Telis 1 Pure. Soliris RTS csomag LED-es Rádiósítás vezetékes LT 50/LT 50 CSI, illetve LT 60/LT 60 CSI motorhoz, szél - és fényérzékelővel. A csomag az alábbiakat tartalmazza: Universal Receiver, Soliris Sensor RTS, Telis Soliris Pure (Fehér) (Fekete) (Bronz)

33 RS485 RTS intelligens otthon-automatizálási rendszerekhez RS485 RTS adó A Somfy RS485 RTS adó kompatibilissá teszi a Somfy RTS motorokat / vevőket más otthon-automatizálási rendszerekkel. Az RS485 RTS vezérlés 5 darab potenciálmentes kontaktussal, illetve RS485 bemenettel rendelkezik. Az RS485-ös bementeten keresztül max. 16 db Somfy RTS motorcsoportot és / vagy vevőt tudunk vezérlni. Az RS485 RTS csak beltéri használatra javasolt. Technikai adatok RS485 RTS Tápfeszültség Vezérlés Rádió frekvencia Védelem IP 20 Működési hőmérséklet 0 C-tól 60 C-ig Méret 175 x 100 x 46 mm V 50/60Hz RS485 porton keresztül (16 csatorna) potenciálmentes kontaktuson keresztül (5 csatorna) 433MHz Megnevezés RCS 9002 potenciálmentes adó Fali, süllyesztett rádióadó, potenciálmentes jelet Somfy rádiós jellé alakítja. IB-RTS konverter. Riasztók, esőérzékelők rádiósításához ajánljuk. RS485 RTS adó Somfy rádiós adó, potenciálmentes és RS485-ös bemenettel. Technikai részleteket lsd. fent

34 Adapteri i zabieraki Árnyékoló vezérlések Családi házaktól irodaházakig Árnyékoló Somfy vezérlések 31

35 RTS vezérlések - Rádió Technológia Somfy Elsősorban komfortos és modern megoldásokhoz ajánljuk. A vezérlés rádióhullámok segítségével történik, így plusz vezetékezést nem igényel. A kialakított rendszer utólag is egyszerűen módosítható, további elemekkel (árnyékolók, vezérlés) bővíthető. Az RTS rendszert a gyors szerelés, egyszerű beüzemelés és a komfortos használat jellemzi. Családi házaktól a közepes méretű épületekig egyaránt ajánlott a használata. Árnyékoló-vezérlések IB vezérlések Intelligens árnyékolás Az IB vezérlések segítségével intelligens árnyékoló vezérlést illetve komplex csoportvezérléseket tudunk megvalósítani. Árnyékolóit egy LCD-s központi egységgel vagy akár számítógép segítségével tudja beállítani és működtetni. Távirányítóval is működtethetők az árnyékolók. A kábelezés precíz, körültekintő tervezést igényel. Moduláris felépítése miatt egyszerűen bővíthető. Családi házaktól a nagy méretű irodaházakig ajánlott az alkalmazása. UNO vezérlések vezetékes rendszerek A legegyszerűbb és legolcsóbb megoldás. Alacsonyabb komfortszintet jelent, mint a RTS vagy IB technológia. Utólagos bővítés csak körültekintő tervezés és kivitelezés esetén lehetséges. Csoportok kialakítását csak relé használatával lehet megoldani. Ajánlott lakások, családi házak esetén. 32

36 Centralis Uno RTS rádióvevős fali kapcsoló Centralis Uno RTS Kapcsoló formájú rádiós vevőegység minden vezetékes csőmotorhoz. Régi, nyomógombos árnyékolók egyszerű és gyors rádiósítása. A tolókapcsoló segítségével a rádiós vezérlés ki- vagy / bekapcsolható. VB (lamellás árnyékolókhoz) változata kompatibilis rádiós szél-fény vezérléssel. Köztes pozíciók rögzítése (IP1/IP2) A Centralis Uno RTS segítségével két köztes pozíciót tudunk megjegyeztetni. IP1 a lenti végállásból behívott köztes pozíció (zárt redőny) IP2 a fenti végállásból behívott köztes pozíció (nyitott redőny) A köztes pozíció behívása a felső, illetve alsó végállásokból a STOP gomb megnyomásával történik. Centralis Uno RTS Példa IP1-re: Szellőztető pozíció Példa IP2-re: Félig leengedett árnyékoló A vezérlés előnyei kapcsoló és rádióvevő egyben egyszerű utólagos rádiósítás kapcsoló helyére szerelhető RTS vezérlés ki/be kapcsolható köztes pozíciók rögzítése 33

37 Chronis RTS rádiós programóra Chronis RTS A központi programóra segítségével, előre létrehozott heti program szerint vezérelhetjük az árnyékolókat. RTS vezérlés tulajdonsága A Chronis RTS segítségével az összes Somfy rádiós motor vezérelhető. A vezérlés hatótávolsága épületen belül legfeljebb 20 m, szabadban 200 m. CHRONIS RTS Beállítható üzemmódok Heti program: A hét minden napjára különböző időket állíthat be a redőnyök automatikus nyitására illetve zárására. (Napi egy nyitás, és zárás) Biztonsági program: Véletlenszerű időeltolással kapcsol, így lakott ház hatását kelti. Kozmikus programok: A napfelkelte és napnyugta időpontja szerint automatikusan vezérli az árnyékolókat. Kikapcsolt üzemmód: Az időzítés egy gombnyomással kikapcsolható. Kézi vezérléssel továbbra is működtetheti az árnyékolókat. példák a Chronis RTS használatára A vezérlés előnyei ~230V ~ Motor Nap d RTS 230V Motor Nap d RTS komfortos használat LCD kijelző egyszerű beállítás, működtetés beépített biztonsági üzemmód Chronis RTS Centralis RTS Centralis RTS kozmikus üzemmód beállítások megmaradnak elemcsere esetén Centralis Indoor RTS Centralis Indoor RTS ~230V ~ Motor Nap d 230V Chronis RTS Centralis RTS Centralis RTS Motor Nap d 34

38 Smoove Origin RTS, rádiós fali adó Újdonság A Smoove Origin RTS egy, vagy több rádiósmotor / rádióvevő kézi vezérlésére szolgáló egy csatornás rádiós fali adó. Műszaki adatok 80 mm Termék tulajdonságok Centralis RTS-t helyettesítő termék nyomógombos kezelőfelület egyenkénti, csoportos és központi működtetést tesz lehetővé my gomb az árnyékoló megállítására illetve a kedvenc pozíció előhívására programgomb a modul hátoldalán rögzítőkeret az egyszerű és rugalmas fali szereléshez, kiemelőkeretre nincs szükség minden külső vagy beépített Somfy rádióvevőhöz alkalmazható Legfontosabb műszaki adatok Üzemi feszültség 3 V (CR 2430 típusú elem) Üzemi hőmérséklet 0 C és +60 C között Környezeti feltétel száraz lakótér Védelem IP 30 Rádiófrekvencia 433,42 MHz első negyedévtől kapható 80 mm Smoove Origin RTS 10 mm Smoove Origin RTS fehér kerettel Smoove Origin RTS Rádiós fali adó 35

39 Smoove 1 RTS rádiós fali kapcsolók Újdonság Műszaki adatok Smoove 1 RTS fényes fehér Smoove 1 RTS fényes fekete 50 mm Smoove 1 RTS fényes ezüst Smoove 1 RTS fényes piros 50 mm 10 mm Smoove Somfy 1 RTS 50 x 50-es Somfy keretek: fehér ezüst matt ezüst fekete bambusz sárga bambusz cseresznye dió Legfontosabb műszaki adatok Üzemi feszültség 3 V (CR 2430 típusú elem) Üzemi hőmérséklet 0 C és +60 C között Környezeti feltétel száraz lakótér Védelem IP 30 Rádiófrekvencia 433,42 MHz Az új rádiós kapcsolócsalád egy, vagy több rádiósmotor / rádióvevő kézi vezérlésére szolgál. A termék érdekessége a kezelőfelület, mely egyetlen érintéssel működteti a redőnyöket, napellenzőket, belső árnyékolókat, függönyöket, illetve bármely más rádiós megoldású berendezést. A DIN elnevezésű változat a legtöbb ismert kapcsolócsalád (Jung, Merten, Legrand, Gira, Siemens, Busch-Jaeger, stb.) programjába illeszthető egy 50x50 mm-es kerettel. innovatív, érintőgombos kezelőfelület a Somfy 50x50-es keretekkel kombinálható a legtöbb ismert kapcsolócsalád programjába illeszkedik minden külső vagy beépített Somfy rádióvevőhöz alkalmazható LED-es kijelző a működtetés visszajelzésére my gomb az árnyékoló megállítására illetve a kedvenc pozíció előhívására rögzítőkeret az egyszerű és rugalmas fali szereléshez, kiemelőkeretre nincs szükség DIN változat: kompatibilis a DIN szabvány szerinti kapcsolócsaládokkal O/C változat függönyök mozgatásához Smoove 1 RTS fényes fehér fényes fekete fényes ezüst fényes piros fényes fehér DIN fényes fekete DIN fényes ezüst DIN fényes piros DIN O/C fényes fehér O/C fényes fekete x 50-es Somfy keretek fehér fekete ezüst matt ezüst bambusz sárga bambusz cseresznye dió fehér duplakeret

40 Adapteri 16 csatornás i zabieraki távirányítók, Telis 16 RTS Újdonság Telis 16 RTS Elegáns kinézetű, egyszerűen programozható 16 csatornás távirányító, LCD kijelzővel. A 16 csatornát tetszés szerint felhasználhatjuk egyéni vezérlésre vagy csoportok kialakítására. Univerzálisan használható minden Somfy RTS vezérléshez: redőny, napellenző, zsalúzia, roló, beltéri árnyékolók, függönymozgatás, garázs- és kertkapu, világítás, ablakmozgatás. 16 csatorna egyszerű beállítás (SET gomb) kedvenc pozíció rögzítés Telis Somfy 16 RTS magyarul elnevezhető csatornák árnyékoló ikonok választása fehér és ezüst színben Telis 16 RTS Pure (fehér) Telis 16 RTS Silver (ezüst) Műszaki adatok Telis 16 RTS Feszültség 2 db AAA elem Védelem IP 30 Működési hőmérséklet 0 C-tól + 60 C-ig Rádió frekvencia 433,42 MHz RTS hatótávolság 20 m, két vasbeton födémen keresztül Méret 145 x 47 x 18 mm 37

41 6 csatornás programóra, Telis 6 Chronis RTS Telis 6 Chronis RTS A Telis 6 Chronis programórás távirányítóval a hét minden napjára, 6 árnyékoló csoportot programozhatunk, 6 fajta időzítés szerint. Így egész héten keresztül az épület árnyékolói, világításai az előre beállított programok szerint, automatikusan működnek. Univerzálisan használható minden Somfy RTS vezérléshez: redőny, napellenző, zsalúzia, roló, beltéri árnyékolók, függönymozgatás, garázs- és kertkapu, világítás, ablakmozgatás. Telis 6 Somfy Chronis RTS Somfy RTS motorok és vevők vezérlésére 6 csatorna a hét minden napjára, 6 különféle időzítés állítható be le / fel gombok távirányítóként is használható jelenlét szimuláció fényérzékelő ki bekapcsolás szürkület funkció fehér és ezüst színben magyarul elnevezhető csatornák Telis 6 Chronis RTS, fehér színű Telis 6 Chronis RTS, ezüst színű Műszaki adatok Telis 6 Chronis RTS Feszültség 2 db AAA elem Védelem IP 30 Működési hőmérséklet 0 C-tól + 60 C-ig Rádió frekvencia 433,42 MHz RTS hatótávolság 20 m, két vasbeton födémen keresztül Méret 145 x 47 x 18 mm 38

42 Rádiós adók Megnevezés Chronis RTS programóra Falra szerelhető rádiós programóra. Napi 1 fel és le parancs programozható. 5 működési mód közül választhatunk. Elemes, vezetékelést nem igényel. Chronis RTS L programóra fényérzékelő funkcióval Fényérzékelő Chronis L programórához szenzor kábel 1m szenzor kábel 2m szenzor kábel 4m Situo RTS rádiós adó Falra szerelhető, távirányító formájú 1 csatornás rádiós adó. Elemes, vezetékelés nem igényel. Centralis RTS rádiós adó kifutó termék, továbbiakban Smoove Origin RTS (35. oldal) Falra szerelhető, kapcsoló formájú 1 csatornás rádiós adó. Elemes, vezetékelés nem igényel Rádiós adók Telis 16 RTS 16 csatornás távirányító Pure (fehér) Silver (ezüst) Telis 6 Chronis RTS 6 csatornás programóra Pure (fehér) Silver (ezüst)

43 Telis RTS távirányítók Telis RTS távirányítók Megnevezés Távirányítók modulis funkcióval Telis 1 Mod/Var RTS távirányítók 1 csatornás Pure (fehér) Silver (ezüst) Lounge (fekete) Telis Mod/Var Soliris RTS távirányítók 1 csatornás, fényérzékelő ki/bekapcsolás Pure (fehér) Silver (ezüst) Lounge (fekete) Telis 4 Mod/Var RTS távirányítók 5 csatornás Pure (fehér) Silver (ezüst) Lounge (fekete) Távirányítók minden típusú Somfy vevőhöz Telis 1 RTS távirányítók 1 csatornás Pure (fehér) Silver (ezüst) Lounge (fekete) Patio (terasz) Telis Soliris RTS távirányítók 1 csatornás, fényérzékelő ki/bekapcsolás Pure (fehér) Silver (ezüst) Lounge (fekete) Patio (terasz) Telis 4 RTS távirányítók 5 csatornás Pure (fehér) Silver (ezüst) Lounge (fekete) Patio (terasz) Telis 4 Soliris RTS távirányítók 5 csatornás, fényérzékelő ki/bekapcsolás Pure (fehér) Silver (ezüst) Lounge (fekete) Patio (terasz)

44 Rádiós vevők Megnevezés Centralis Uno RTS kapcsoló formájú rádiós vevőegység redőnyökhöz. Régi nyomógombos árnyékolók egyszerű és gyors rádiósítása. Centralis Uno RTS VB - zsalúziához Kompatibilis szél- és fényérzékelőkkel Centralis Indoor RTS redőnyökhöz Dry Contact Receiver RTS vevő, IB rendszerhez Platine RTS Redőnytokba könnyen beszerelhető vevőegység. Elsősorban vezetékes redőnymotorok rádiósítására Rádiós vevők Mod/VAR SLIM Receiver RTS Zsalúzia motorok egyszerű rádiósításához. Stekkeres gyorscsatlakozóval ellátott. Modulis távirányítóval a lamellák dőlésszöge finoman beállítható. RTS szél- és fényérzékelőkkel kompatibilis. Kábeles változat (fareluxához) Stackeres változat (zsalúziához) Universal Receiver (univerzális rádiós vevő) Elsősorban napellenzők rádiósításához ajánlott. RTS szélés fényérzékelővel kompatibilis. Tápcsatlakozás szél- és fényérzékelőhöz. Kültpérre is szerelhető (IP54). Universal Slim Receiver (keskeny univerzális rádiós vevő) Kültéri Univerális RTS vevő, szél-fény vezérléssel, elsősorban napellenzők, textil árnyékolók rádiósításához. Keskeny kialakításának köszönhetően minimális helyigénye van. Kábeles változat (napellenzőhöz) Stackeres változat (napellenzőhöz)

45 Dinamikus árnyékolás - beltéri fény-és hőmérséklet-érzékelő Csökkentse fűtési költségeit a Somfy energiatakarékos megoldásaival! Begyűjtés Megőrzés Eloszlás Árnyékolás Minimalizálás Megelőzés Raktározás Hűtés Eloszlatás Thermosunis és Sunis Indoor RTS THERMOSUNIS INDOOR WireFree TM RTS Az ablakra helyezett Thermosunis Indoor RTS a fény és hőmérsékleti viszonyoknak megfelelően automatikusan vezérli a redőnyöket, textil árnyékolókat. Nyáron ajánlott a fényvédelem beállítása, míg télen a fény és belső hőmérsékleti viszonyok figyelembevétele biztosítja az energiatakarékos működést. Téli energiatakarékos működés: téli napos időben az árnyékolók automatikusan felhúzódnak és a nap energiája felmelegíti a helyiséget. SUNIS INDOOR WireFree TM RTS Az ablakra helyezett Sunis Indoor RTS a fényviszonyoknak megfelelően automatikusan vezérli a redőnyöket, textil árnyékolókat. THERMOSUNIS és SUNIS INDOOR WireFree RTS tulajdonsága Vezeték nélküli, elemes megoldás A felhasználó könnyen módosíthatja a beállításokat Távollét esetén a vezérlés könnyen kikapcsolható LED-es visszajelzés a beállításokról Megnevezés Termosunis Indoor WireFree RTS Sunis Indoor WireFree RTS

46 Rádiós szél- és fényvezérlések Megnevezés Eolis Sensor RTS LED-es Rádiós szélérzékelő. Kompatibilis Altus, Sunea CSI RTS motorokkal, Mod/Var Slim Receiver, Universal Receiver és Centralis Uno RTS VB vevőegységekkel. Soliris Sensor RTS LED-es Rádiós szél- és fényérzékelő. Kompatibilis Altus, Sunea CSI RTS motorokkal, Mod/Var Slim Receiver, Universal Receiver és Centralis Uno RTS VB vevőegységekkel Soliris Sensor RTS Aquatic Rádiós szél- és fényérzékelő. Kompatibilis Altus, Sunea CSI RTS motorokkal, Mod/Var Slim Receiver, Universal Receiver és Centralis Uno RTS VB vevőegységekkel. RFA005 esőérzékelő csatlakoztatható hozzá. Esőérzékelő (RFA005) RFA005 esőérzékelő Soliris Sensor RTS Aquatic, Solirs Uno, illetve Soliris IB-hez. Sunis WireFree RTS Napelemes, rádiós fényérzékelő. Zöld/piros LED visszajelzés a beállított értékről. Egyszerű, gyors szerelés Rádiós szél - és fényvezérlések Sunis Indoor WireFree RTS Beltéri, elemes, rádiós fényérzékelő. Thermosunis Indoor WireFree RTS Beltéri, elemes, rádiós fény és hőmérséklet érzékelő Eolis 3D RTS Rádiós szélérzékelő. A 3 dimenziós rezgésérzékelő, tökéletes biztonságot nyújt napellenzőjének. Automata szélérzékenység betanítás. Eolis RTS csomag LED-es Rádiósítás vezetékes LT50(CSI) illetve LT 60(CSI) motorhoz, szélérzékelővel. A csomag az alábbiakat tartalmazza: Universal Receiver, Eolis Sensor RTS, Telis 1 Pure. Soliris RTS csomag LED-es Rádiósítás vezetékes LT 50/LT 50 CSI, illetve LT 60/LT 60 CSI motorhoz, szél - és fényérzékelővel. A csomag az alábbiakat tartalmazza: Universal Receiver, Soliris Sensor RTS, Telis Soliris Pure (Fehér) (Fekete) (Bronz)

47 RS485 RTS intelligens otthon-automatizálási rendszerekhez RS485 RTS adó A Somfy RS485 RTS adó kompatibilissá teszi a Somfy RTS motorokat / vevőket más otthon-automatizálási rendszerekkel. Az RS485 RTS vezérlés 5 darab potenciálmentes kontaktussal, illetve RS485 bemenettel rendelkezik. Az RS485-ös bementeten keresztül max. 16 db Somfy RTS motorcsoportot és / vagy vevőt tudunk vezérlni. Az RS485 RTS csak beltéri használatra javasolt. Technikai adatok RS485 RTS Tápfeszültség Vezérlés Rádió frekvencia Védelem IP 20 Működési hőmérséklet 0 C-tól 60 C-ig Méret 175 x 100 x 46 mm V 50/60Hz RS485 porton keresztül (16 csatorna) potenciálmentes kontaktuson keresztül (5 csatorna) 433MHz Megnevezés RCS 9002 potenciálmentes adó Fali, süllyesztett rádióadó, potenciálmentes jelet Somfy rádiós jellé alakítja. IB-RTS konverter. Riasztók, esőérzékelők rádiósításához ajánljuk. RS485 RTS adó Somfy rádiós adó, potenciálmentes és RS485-ös bemenettel. Technikai részleteket lsd. fent

48 Beépített rádióvevős motorok esetén, a motorok végállásait a távirányító segítségével állítjuk be. A rádiós rendszer lehetőséget ad távirányítók, adók illetve rádiós szél- és fényérzékelők egyszerű társításra. Tetszés szerinti motorcsoportok alakíthatóak ki. Egyéni Sterowanie vezérlés indywidualne egy redőnyhöz. pojedynczej os ony okiennej Egyéni Sterowanie vezérlés indywidualne több árnyékolóhoz dla wielu produktów (Napelleznő, (np. rolety, roletki redőny, materia owe, roló, zsaluzia) ekran wizyjny do kina domowego, aluzje 50 mm) Telis 1 RTS Pure Telis 4 RTS Lounge Situo RTS Időzített Programowanie árnyékoló czasowe mozgatás jednej lub kilku os on Automatikus Automatyka wiatrowa szélvédelem, dla jednej egyéni lub vezérléssel kilku os on okiennych Chronis RTS Chronis RTS L Comfort Eolis RTS Telis 1 Silver Telis 4 RTS Patio 16 csatornás távirányító Automatikus Automatyka s oneczno-wiatrowa szél- és fényvezérlés, dla egyéni jednej lub vezérléssel kilku os on okiennych Soliris RTS Telis Soliris RTS Patio Telis 4 Soliris RTS Patio Kedvenc, köztes pozíció A my funkció segítségével elmenthető az árnyékoló kedvenc, köztes pozíciója, majd a my gomb megnyomásával azonnal előhívható. Könnyen programozható vagy módosítható a még nagyobb kényelem érdekében. 45

49 Kibővített megoldások napellenzőkhöz Kibővített megoldások napellenzőkhöz Kibővített megoldások napellenzőkhöz A Somfy Terrace concept elgondolásának lényege, hogy napellenzőjét kibővítheti számos olyan előnnyel, amelyek az esti, illetve a tavaszi/őszi évszakban is lehetőséget biztosítanak terasza komfortos használatára. A szél- és fényérzékelővel felszerelt napellenző tovább bővíthető a napellenzőn elhelyezett világítás illetve hősugárzó modulokkal. Válasszon a napellenzőhöz Modulis távirányítót! Így a távirányító görgőjével finoman beállíthatja (dimmelheti) a megfelelő megvilágítást, illetve hőmérsékletet. 46

50 Kibővített megoldások napellenzőkhöz Megnevezés Heating Modulis Ramp RTS hősugárzó modul, beépített RTS rádióvevővel szabályozható hősugárzás (dimmelhető) köztes pozíció 92% energia-hatékonyság univerzális rögzítő konzol: falra, mennyezetre, napellenzőre Lighting Modulis Ramp RTS világítás modul, beépített RTS rádióvevővel szabályozható fényerősség (dimmelhető) köztes pozíció univerzális rögzítő konzol: falra, mennyezetre, napellenzőre Rádióvevők világításhoz Dimmer Lighting RTS Rádiós világításvezérlő, fényerősség-szabályozással 230 V; 50 Hz; max.: 300 W; normál és halogén izzókhoz. Kompatibilis Modulis távirányítóval Kibővített megoldások napellenzőkhöz Lighting Slim Receiver RTS Kültéri rádióvevő, rejtett szereléshez. Világítás ki/be kapcsolására. 230 V; 50 Hz; max.: 500 W; normál és halogén izzókhoz Lighting Indoor RTS Beltéri süllyesztett rádióvevő, 230 V; 50 Hz; 500 W; normál és halogén izzókhoz Lighting Outdoor RTS Kültéri rádióvevő, vízmentes dobozban. 230 V; 50 Hz; 500 W; normál és halogén izzókhoz Rádióvevők hősugárzóhoz Heating Receveiver RTS Rádiós hősugárzó vezérlő, 2kW-ig; 50 Hz; hősugárzókhoz. Heating MOD/VAR Receiver RTS 2KW PCB Rádiós hősugárzó vezérlő, dimmelhető. 2kW-ig; 50 Hz; hősugárzókhoz. Heating MOD/VAR Receiver RTS 3KW Rádiós hősugárzó vezérlő, dimmelhető. 3kW-ig; 50 Hz; hősugárzókhoz

51 Meteolis RTS Meteolis RTS Télikertek illetve nagy üvegfelületű teraszok intelligens vezérlőegysége, ami maximális komfortot és kényelmet biztosít. Egyaránt használható más lakó vagy középület árnyékolóinak intelligens központi vezérléseként is. Meteolis RTS A Meteolis RTS minden RTS eszközzel kompatibilis. Különböző paramétereknek megfelelően úgy, mint külső, belső hőmérséklet, fényérték, szél, eső, páratartalom, időzítés, naplemente működteti a redőnyöket, napellenzőket, hűtő, fűtő központot, szellőztetést illetve a világítást. Kijelzőjének köszönhetően nyomon követhetjük árnyékolóink vezérlését, illetve az időjárási paramétereket és egyszerűen kiválaszthatjuk az automata vagy a manuális üzemmódot. A Meteolis RTS folyamatosan fogadja és feldolgozza a télikert közelében felszerelt időjárás állomásról érkező jeleket és megjeleníti a kijelzőn. Előnyök Egyéb kompatibilis termékek közvetlenül vezérli az RTS motorokat, illetve vevőegységeket. a rendszer utólag is egyszerűen és gyorsan bővíthető lehetőség van több berendezés egyidejű vezérlésére 48

52 Meteolis RTS Megnevezés Meteolis RTS Csomag tartalma: kijelzős vezérlőegység Compact időjárás állomás Telis 4 Pure RTS távirányító LCD kijelző egyszerű, áttekinthető érintőképernyő kézi illetve automatikus vezérlés kapcsolása időjárási paraméterek megjelennek a képernyőn egyszerű beállítás beépített belső hőmérséklet és páratartalom mérés Meteolis RTS Intelligencia A Meteolis RTS vezérli az árnyékolókat illetve ablakokat az időjárási paraméterek függvényében A nap helyzetének meghatározása dátum, idő illetve földrajzi elhelyezkedés szerint 20 független csatorna vezérlését teszi lehetővé. Maximálisan 20 zóna, motorcsoport kialakítása lehetséges Műszaki adatok Meteolis RTS Feszültség 230V AC, 50 Hz H x M x SZ Meteolis (mm) 220 x 140 x 100 H x M Kijelző 118 x 90 Fűtött esőérzékelő 2,4 W eső esetén, vagy 10 C alatt Hőmérsékletérzékelő tartománya -30 C-tól +50 C-ig Fényérzékelő tartománya 1 luxtól 99 kilolux-ig Higrométer tartománya 10%-tól 95%-os páratartalom Szélérzékelő tartománya 0,5-től 20 m/s-ig 49

53 Bekötési rajz RTS motorok és vezérlés Beépített rádióvevős motorok bekötése ALTUS 50/60 RTS OREA 50/60 RTS OXIMO RTS ALTUS 40 RTS Bekötési rajz Ugyanazzal a távirányítóval több árnyékoló vagy árnyékoló csoport is vezérelhető. A TELIS távirányítóval egyaránt működtethetünk garázs - és kertkaput illetve világítást is. Példa Altus RTS motorra 50

54 Bekötési rajz RTS motorok és vezérlés Utólagos rádiósítás redőnyökhöz: egyéni és csoportvezérlés kialakítása, távirányító illetve programóra segítségével Bekötési rajz Utólagos rádiósítás napellenzőkhöz, szél - és fényvezérléssel. Opció: esőérzékelő. Soliris Sensor RTS 3 x 1,5 Universal Receiver RTS 3 x 1,5 4 x 1,5 51

55 Motorvezérlő - Centralis Uno IB Centralis Uno IB Kisebb épületek, irodaházak IB vezérlésére alkalmas, kapcsolóba épített motorvezérlő. Egyszerű és nagy hatótávolságú csoportvezérlés alakítható ki. Például: homlokzatok központi szél- és fényvezérlése. Minden vezérelni kívánt motorhoz külön Centralis Uno IB szükséges. Köztes pozíciók rögzítése (IP1/IP2) A Centralis Uno IB segítségével két köztes pozíciót tudunk megjegyeztetni. IP1 a lenti végállásból behívott köztes pozíció (zárt redőny) IP2 a fenti végállásból behívott köztes pozíció (nyitott redőny) Centralis Uno IB A köztes pozíció behívása a felső illetve alsó végállásokból, a STOP gomb megnyomásával történik. Példa IP1-re: Szellőztető pozíció Példa IP2-re: Félig leengedett árnyékoló Alkalmazás A vezérlés előnyei kapcsoló és motorvezérlő egyben csoportvezérlés egyszerű kialakítása kapcsoló helyére szerelhető a központi vezérlés ki/be kapcsolható köztes pozíciók rögzítése Bekötési Schematy rajz okablowania az na oldalon str

56 IB - csoportvezérlés Megnevezés Centralis Uno IB/VB IB rendszer helyi kapcsolója Centralis Uno IB redőnyhöz, napellenzőhöz Centralis Uno IB VB zsalúziához Centralis IB Központi kapcsoló IB rendszerhez Chronis IB programóra Központi programóra IB rendszerek vezérléséhez, 5 különböző üzemmóddal Chronis IB L Comfort IB - Csoportvezérlés Érzékelő kábel Chronis IB L-hez 1 m-es érzékelő kábel 2 m-es érzékelő kábel 4 m-es érzékelő kábel 7 m-es érzékelő kábel Soliris IB szél - és fényvezérlés Központi szél- fényvezérlés IB rendszerekhez MoCo 4 AC WM (falra szerelhető) MoCo 4 AC DRM (sínre szerelhető) gyengeáramú csoportvezérlő relé 4 motorhoz 230V IB rendszerhez való csatlakozás helyi kapcsolók csatlakoztathatók RTS kártyával a motorok rádiósíthatók BDX 12 diódás megosztó 6 db IB alzóna kialakítására

57 Bekötési rajz IB csoportvezérlés Egyéni illetve központi IB vezérlés redőnyökhöz. Egyaránt használható napellenzők, redőnyök, zsalúziák, rolók egyéb belsőárnyékolók központi vezérlésére. Az IB vezetékre további egységek csatlakoztathatók. Bekötési rajz Centralis Uno IB részletes bekötési rajza Központi kapcsoló Com Fel Le Com Fel Le Központi parancs Hálózat: 230V / 50 Hz Motor Motor Motor csatlakoztatása 54

58 Bekötési rajz IB csoportvezérlés Egyéni illetve központi IB vezérlés napellenzőkhöz. Soliris IB automata szél- és fényvezérléssel illetve esőérzékelővel. motor SOMFY motor SOMFY motor SOMFY Szél - és fényvezérlés Esőérzékelő Bekötési rajz Egyéni, csoport (szintek) illetve központi (egész épület) vezérlés. motor SOMFY motor SOMFY motor SOMFY Központi kapcsoló (egész épület) BDX 12 6 zóna Központi kapcsoló 1. alzóna (emelet vagy homlokzat) Központi kapcsoló 2. alzóna (emelet vagy homlokzat) motor SOMFY motor SOMFY További árnyékolók motor SOMFY További árnyékolók 55

59 Chronis Uno L programóra fényérzékelővel Chronis Uno L Központi programóra vezetékes motorokhoz. Opcióként fényszenzorral is felszerelhető. Beállítható üzemmódok Heti program: A hét minden napjára különböző időket állíthat be a redőnyök automatikus nyitására illetve zárására. (Napi egy nyitás és zárás) Biztonsági program: Véletlenszerű időeltolással kapcsol, így lakott ház hatását kelti. Kozmikus programok: A napfelkelte és napnyugata időpontja szerint automatikusan vezérli az árnyékolókat Kikapcsolt üzemmód: Az időzítés egy gombnyomással kikapcsolható. Kézi vezérléssel továbbra is működtetheti az árnyékolókat. Chronis Uno L Szenzor fény, illetve naplemente érzékeléshez a redőnyök a külső fényviszonyoknak megfelelően automatikusan mozognak fény esetén a redőny a szenzor magasságáig automatikusan lehúzódik naplemente estén a csökkenő fény hatására az árnyékolók automatikusan lehúzódnak a fényszenzor működését a Chronis óra időzítő funkciójával kombinálhatjuk. Alkalmazás A vezérlés előnyei programóra vezetékes motorhoz LCD kijelző egyszerű beállítás, működtetés beépített biztonsági üzemmód kozmikus üzemmód fényszenzorral kombinált működés ~230V Chronis Chronis UnoUNO L Comfort L Motor Nap d 56

60 Inis Uno / Inis Duo kapcsoló Inis Uno kapcsoló Háromállású kapcsoló, árnyékoló motorok mozgatásához. Három parancs (LE-STOP-FEL) Inis Duo kapcsoló Dupla, háromállású kapcsoló 2 db árnyékoló motor mozgatásához. Három parancs (LE-STOP-FEL) Alkalmazás Inis Uno és Inis Duo Motor Nap d ~230V A vezérlés előnyei : Inis UNO Inis Uno egy motor vezérlése egy gomb egy funkció Motor Nap d Motor Nap d Inis Duo két motor külön vezérlése egy kapcsolóról kisebb költség ~230V Inis DUO egy gomb egy funkció Sematikus bekötés 61. oldalon 57

61 Vezérlés vezetékes motorokhoz Megnevezés Inis Uno kapcsoló Inis Uno 3 állású kapcsoló Inis Uno T 3 állású rugós kapcsoló Inis Uno VB 5 állású zsalúzia kapcsoló Vezérlés vezetékes motorokhoz Inis Duo kapcsoló Inis Duo 3 állású kapcsoló Inis Duo T 3 állású rugós kapcsoló Inis Duo VB 5 állású zsalúzia kapcsoló Inteo kiemelő keret Univerzális Inteo, szürke 43,5 mm Univerzális Inteo, fehér, 43,5 mm Fehér, 30mm, Inis Uno/Duohoz Chronis Uno programóra Chronis Uno egy motorhoz Chronis Uno L szenzor 1 m-es kábellel szenzor 2 m-es kábellel szenzor 4 m-es kábellel Soliris Uno szél- és fényérzékelő vezérlés Soliris Uno egy motorhoz Belső termosztát Belső termosztát Soliris Uno illetve Soliris IB-hez Esőérzékelő RFA 005 esőérzékelő Soliris Uno, Soliris IB és Soliris Aquatic érzékelőkhöz. Beépített fűtés, tápfeszültség: 230V/50Hz

62 Elektromos tartozékok Megnevezés Inis Keo 3 állású kapcsoló kapcsoló rugós kapcsoló max. 10A 250V TR2 relé (2db motorhoz) vezetékes motorok csoportvezérléséhez egyéni és központi kapcsoló bemenet csoport bővítése további TR2 relével MR2 relé Ha egy motort több kapcsolóval akarunk működtetni csak rugós kapcsolóval használható vízmentes házban (csak ház) Elektromos tartozékok Univerzális beállítókábel szett zsalúzia, RTS és WT vezetékes motorok beállításához univerzálisan használható

63 Kulcsos kapcsolók Megnevezés Kulcsos impulzus kapcsoló Falra szerelhető, masszív, vízálló, IP65, 10A 250 V Impulzus a kulcs elfordításával Alkalmazás: MR2 relé, Axroll, garázs - és kertkapu motorokhoz Kulcsos impulzus kapcsoló Süllyesztett, masszív, vízálló, IP65, 10A 250 V Impulzus a kulcs elfordításával Alkalmazás: MR2 relé, Axroll, garázs és kertkapu motorokhoz Kapcsolók Kétirányú kulcsos kapcsoló Falra szerelhető, masszív, vízálló, IP65 / 10A / 250 V Rugós kapcsoló Reteszelt kapcsoló Kétirányú kulcsos kapcsoló Süllyesztett, masszív, vízálló, IP65, 10A 250 V Rugós kapcsoló Reteszelt kapcsoló Vízálló, kétállású kapcsoló 10A - 250V Rugós kapcsoló - szürke Reteszelt kapcsoló - szürke Vízálló impulzus kapcsoló 10A 250V Szürke

64 Bekötési rajz Uno vezérlések vezetékes motorokhoz Egyéni vezérlés 1 redőnyhöz... és 2 redőnyhöz motor SOMFY motor SOMFY motor SOMFY Bekötési rajz Központi programóra-vezérlés 2 vagy több árnyékolóhoz. (TR2 relé, Chronis Uno) Automatikus szél-, fényvezérlés illetve manuális működtetés napellenzőhöz. Szél-, fényérzékelő motor SOMFY motor SOMFY motor nap d SOMFY Több motor esetén, további TR2 relé csatlakoztatása 61

65 Thermis optimális megoldás télikertekhez Megnevezés Thermis Thermis Uno egy motorhoz Thermis IB Központi vezérlő IB rendszerhez Hőmérséklettől függő vezérlés Thermis Uno-val optimális hőkomfortot biztosít télikertek, üvegteraszok esetén hőmérséklettől függően nyitja vagy zárja a tetőablakot, illetve télikert árnyékolót automatikus szellőzést biztosít a helyiségben Thermis Somfy Tulajdonságok tetszőlegesen beállítható hőmérsékleti érték automatikus, illetve manuális üzemmód választása egyszerű használat Egy Zasada motor dzia ania vezérlése Thermis Uno Thermis Uno-val 62

66 Adapteri FTS rendszer i zabieraki - télikertekhez Megnevezés LT 50 FTS Gemini 25/17 60-as tengelytől 25Nm, 17 ford./perc az FTS rendszer 2 db azonos teljesítményű csőmotorból és 1 db FTS Hi Pro vezérlésből áll működtetés IB kapcsolóval LT 60 FTS Orion 55/17 55Nm, 17 ford./perc LT 60 FTS Antares 70/17 70Nm, 17 ford./perc 78-as tengelytől 78-as tengelytől FTS Hi Pro Box 230 V Somfy FTS FTS rendszer működése Az FTS-rendszer működési elve Az FTS rendszer működési elve abból áll, hogy a ponyvát a két motorizált tengely között le- és feltekeri, miközben a ponyva a működés alatt feszített marad. Az egyik motor a ponyvatengelyben, a másik a hevedertengelyben található. A ponyva feszességét az FTS vezérlés szabályozza. A szabályozó a ponyva feszítésének két fajtáját különbözteti meg: dinamikusat a menetidő alatt és statikusat a motor megállása után. Az FTS rendszer előnyei - a motorok végállásai gombnyomásra gyorsan beállíthatók - motorok két forgásiránnyal és fékkel - vízmentes ház, 5 tömbszelencével (IP 56) - biztonsági kontaktus csatlakoztatásának lehetősége - termikus biztonság: mindkét motort megáll mindaddig, amíg legalább az egyik túlmelegedés-védelem alatt van - fék-gomb: a gomb megnyomásával mindkét motor fékjét ki tudjuk oldani - egyedileg beállítható dinamikus feszítés, működés közben is 63

67 Axroll NS vezérlés redőnykapukhoz Megnevezés Axroll NS 230V-os csőmotorhoz kompatibilis távirányítók Keytis 2, 4, Keygo 4 és Telis 1, 4 maximális teljesítmény: 750W védelem: IP55 beállításhoz LCD kijelző 24 VDC kimenet a tartozékoknak 3 db biztonsági tartozék csatlakoztatása külső világítás: 230V, 500W narancssárga jelzőfény csatlakoztatható Axroll Somfy NS Axroll NS Plus maximális motorteljesítmény 1200W LT NAP D 50 (CSI) LT 50 vagy (NHK) LT 60 LUB (CSI) LT 60 motor (NHK) Jelzőfény LAMPA OSTRZEGAWCZA Világítás OÂWIETLENIE Tápfeszültség ZASILANIE Számkódos KLAWIATURA RTS kapcsoló KODOWA PRZE ÑCZNIK Kulcsos KLUCZYKOWY kapcsoló LISTWA Alázáródás BEZPIECZE STWA gátló Távirányító PILOT FOTOKOMÓRKA Fotocella Centralis CENTRALISRTS 64

68 Adapteri i zabieraki Garázs és kertkapumotor tartozékok Megnevezés Keytis 2 NS 2 csatornás távirányító Keytis 4 NS 4 csatornás távirányító Keygo 4 RTS 4 csatornás távirányító kulcstartóra szerelhető Keygo klipsz 10 db/csomag falra vagy auto-napellenzőre történő rögzítés esetén Garázs és Somfy kertkapumotor tartozékok Kétcsatornás fali rádióadó 2 csatornás, RTS Számkódos biztonsági rádióadók (2 csatornás) számkódos RTS fali adó fémházas, számkódos RTS fali adó Inis RT rövidített hatósugarú fali rádióadó RTS Narancssárga jelzőfény Axovia 24V (antennával) Dexxo Pro, Optimo 24V Elixo 24V, Ixengo 24V (villogó) Elixo 230V, Ixengo 230V, Axroll (villogó) Elixo 800, Elixo 1300, Elixo 2000 Számkódos biztonsági zár két független relével Külső antenna megnöveli a rádióvevők hatósugarát Akkumulátor Dexxo, Axovia Elixo 24V Ixengo 24V

69 Garázs és kertkapumotor tartozékok Megnevezés Fotocella pár Fotocella biztonsági fedél Reflexiós fotocella + prizma Nagylátószögű fotocella 20m hatótávolság nagylátószögű rálátás Garázs és kertkapumotor tartozékok Somfy Standard rádióvevő garázs-és kertkapu motorokhoz 2 csatornás Sziréna Dexxo Pro motorhoz Mechanikus retesz Dexxo motorhoz

70 Adapteri Dexxo Optimo i zabieraki RTS garázskapu motor Újdonság! beállítás 90 másodperc alatt minden egyes igénynek megfelelő megoldások egyszerű és azonnali programozás, rádióvezérlésű megoldás (RTS) megbízhatósági tesztekkel 800N MOTORIZÁLHATÓ KAPUTÍPUSOK DEXXO PRO 800 BILLENŐ GARÁZSKAPU SZEKCIONÁLT GARÁZSKAPU Dexxo Somfy Optimo RTS ÁLTALÁNOS MÉRETEK Összhossz: 3,295 / 3,895 Működési hossz: 2,555 / 3, Dexxo Optimo cikkszám: Dexxo Optimo RTS garázskapu motor Keygo 2 NS 2 csatornás távirányító Szerelési készlet* Fali rádiós kapcsoló Fotocella Biztonsági fedél Narancssárga jelzőfény Tartalék akkumulátor (1x) A Dexxo Optimo motorhoz tartozó síneket a 68. oldalon választhatja ki. 67

71 Dexxo Pro garázskapumotor Megnevezés Dexxo Pro 800 RTS motor Dexxo Pro 1000 RTS motor Dexxo Optimo RTS motor Vezető sín, láncos hajtással ( ciklusra tesztelve) 2,9 m hosszú (egy hosszban) 2,9 m hosszú (két részben) 3,5 m hosszú (egy hosszban) 3,5 m hosszú (két részben) Dexxo Somfy Pro Vezető sín, bordásszíjas hajtással ( ciklusra tesztelve) 2,9 m hosszú (egy hosszban) 2,9 m hosszú (két részben) 3,5 m hosszú (egy hosszban) 3,5 m hosszú (két részben) 4,5 m hosszú (két részben) 5,8 m hosszú (két részben) Vezető sín, megerősített láncos hajtással ( ciklusra tesztelve) 2,9 m hosszú (egy hosszban) 3,5 m hosszú (egy hosszban) Teljesítmény Maximális vontatósebesség (mp-ként) Akadályérzékelő funkció Ajánlott hőmérsékleti tartomány Dexxo Pro 800 RTS/ Dexxo Pro 1000 RTS 800 N / 1000 N 18 cm/s igen -20 C / +60 C 68

72 Adapteri Dexxo Pro i zabieraki garázskapumotor MOTORIZÁLHATÓ KAPUTÍPUSOK DEXXO PRO 800 BILLENŐ GARÁZSKAPU SZEKCIONÁLT GARÁZSKAPU Dexxo Somfy Pro DEXXO PRO 1000 BILLENŐ GARÁZSKAPU SZEKCIONÁLT GARÁZSKAPU ÁLTALÁNOS MÉRETEK Összhossz: 3,295 / 3,895 Működési hossz: 2,555 / 3,

73 AXOVIA 180B NS földbe süllyesztett kapumotor AXOVIA 180B NS földbe süllyesztett kapumotor mindenféle anyagú új és régi típusú kapuhoz (fa, fém, PVC ) kompakt méret, ideális szűkös helyen való szerelés esetén szárnyanként 1,8 m szélességig illetve 200 kg-ig használható nyitás 90 -ra 20 másodperc alatt ÁLTALÁNOS MÉRETEK Alapcsomag cikkszám: Axovia 24 Vdc Motor 180B AX 24 speciális vezérlés Keygo 4 RTS 4 csatornás távirányító Földbe épített elektromos retesz ütköző V elektromos retesz 3 kulccsal RTS antenna (2x) (2x) 70

74 Axovia 220B könyökkaros kertkapumotor Beépített ütközők a könyökkarban gyors nyitás: 90 -ra 10 másodperc alatt, zárásnál lassított sebességgel beépített elektronika: a helyi programozás megkönnyíti a könnyű és egyszerű beüzemelést hosszú élettartamú robosztus anyagból készült: megerősített alumínium perem és alumínium kar, matt, megerősített takarólemez szárnyanként 2 m szélességig illetve 200 kg-ig használható Tartozékok Axovia LT 220B 28-hoz ÁLTALÁNOS MÉRETEK Axovia 220 A 24 V-os motor Keygo 4 RTS 4 csatornás távirányító Fotocellák Narancssárga jelzőfény 24 Voltos Akkumulátor RTS antenna Alapcsomag cikkszám (2x) (2x)

75 AXOVIA Multi Pro NS könyökkaros kertkapumotor AXOVIA Multi Pro NS gyors: 15 másodperc alatt nyit 90 -ra, a kívánt végállás előtt lelassul beépített mechanikus ütközők univerzális megoldás: nyit lejtőre, kifelé, ill ig kettős borítás a megnövelt biztonság és kényelemért első borítás: lakossági felhasználásra, kézi kioldáshoz második borítás: szerelőknek, az elektromos részhez való hozzáféréshez Axovia Multi Pro NS motor Standard kar Fém forgókar Kültéri fém csuklóskar Fém oldalkar AX 24 NS rádiós kapuvezérlő egység (vízmentes) Keygo 4 RTS NS 4 csatornás távirányító Akkumulátor Narancssárga jelzőfény Fotocella Standard csomag cikkszám: Csúszókaros csomag cikkszám: Kifelé nyító motorcsomag cikkszám: Lejtőre nyiló motorcsomag cikkszám: (2x) (2x) (2x) (2x) - - (2x) (2x) (2x) (2x) (2x) (2x) (2x) (2x)

76 AXOVIA Multi Pro NS könyökkaros kertkapumotor BESZERELÉS TÍPUSA Standard kar : Csúszó kar : Max súly 300 kg max. 350 mm max. 2,500 mm Max súly 100 kg 1,200-2,000 mm 130 min. 150 max. 1,200-2,000 mm min. 450 mm standard csomag + ajánlott fotocella (cikksz: ) karszélesség standard csomag 1.25 m standard csomag + ajánlott elektr.zár (cikksz: ) 2 m 2.5 m No karszélesség Szárnyas kapu szett + ajánlott elektr.zár (cikksz: ) Csak könnyű kapuszerkezet esetén, részleges nyitással 1.2 m 2 m 2.5 m Kifelé nyíló kar : Max súly 100 kg 1,200-2,000 mm max. Lejtőre nyíló kar (20%-ig) : Max súly 100 kg 1,000-2,000 mm max. 350 mm max. AXOVIA Multi Pro NS mm 450 mm min. rövid kar javasolt karszélesség kifelé nyiló csomag 1.25 m 2 m 2.5 m No ÁLTALÁNOS MÉRETEK karszélesség Lejtőre nyíló csomag 1.25 m 2 m 2.5 m

77 Ixengo S szárnyas kertkapumotor Ixengo S végálláskapcsolóval, a kapuszárnyak mozgatásának precíz beállításához a vezetékelés megkönnyítéséhez egyetlen vezeték köti össze a motort a vezérlőrendszerrel nagy teljesítmény, akár 200 kg és 1,80 méter széles kapuszárnyakhoz az európai normáknak megfelelő akadályérzékelő (csak a 24V-os verziónál) külső, mechanikus kioldó rendszer Ixengo S 24V motor Ixengo S 230V motor FX 24 vezérlő rendszer FX 230 vezérlő rendszer Keygo 4 RTS 4 csatornás távirányító Fotocella Narancssárga jelzőfény 24V Külső antenna Ixengo S 24 standard csomag cikkszám: Ixengo S 230 standard csomag cikkszám: (2x) - - (2x) (2x) - (2x)

78 Ixengo L szárnyas kertkapumotor mágneses végálláskapcsolóval, a kapuszárnyak mozgatásának precíz beállításához a vezetékelés megkönnyítéséhez egyetlen vezeték köti össze a motort a vezérlőrendszerrel nagy teljesítmény, akár 400 kg és 4 méter széles kapuszárnyakhoz az európai normáknak megfelelő akadályérzékelő (csak a 24V-os verziónál) külső, mechanikus kioldó rendszer Ixengo L Ixengo L 24V motor Ixengo L 230V motor FX 24 vezérlő rendszer FX 230 vezérlő rendszer Keygo 4 RTS NS 4 csatornás távirányító Narancssárga jelzőfény 24V Fotocella Külső antenna Ixengo L 24 standard csomag cikkszám: Ixengo L 230 standard csomag cikkszám: (2x) - - (2x) (2x) - (2x)

79 Elixo 500 tolókapu motor Elixo 500 gyors kapunyitás (20 cm/s) nagy teljesítmény, akár 500 kg-os kapukhoz öntanuló programozás a gyors üzembehelyezéshez a programozás LCD kijelzőn nyomonkövethető külső mechanikus végálláskioldó rendszer Elixo Vdc motor Elixo V motor Keygo 4 RTS 4 csatornás távirányító Narancssárga jelzőfény 24V Fotocella Külső antenna Elixo Vdc Standard csomag cikkszám: (2x) - - Elixo V Standard csomag cikkszám: Fogasléc felső felfogatás cikkszám: (1m) Fogasléc alsó felfogatás cikkszám: (1m) - (2x)

80 ELIXO 800/1300/2000 ipari tolókapu motor Acél fogaskerék ÁLTALÁNOS MÉRETEK (MM) ELIXO 800/1300/ mm 325 mm 216 mm 246 mm (Elixo 800) (Elixo 1300/2000) 248 mm Elixo 800 RTS standard csomag cikkszám: Elixo 1300 RTS standard csomag cikkszám: Elixo 2000 RTS standard csomag cikkszám: Acél fogasléc Elixo 800 RTS motor Elixo 1300 RTS motor Elixo 2000 RTS motor Keygo 4 RTS 4 csatornás távirányító Narancssárga jelzőfény 24V Fotocella Külső antenna - - (2x) (2x) (2x) - - cikkszám: (1m) 77

81 Elemes, sínbe építhető motorok Cordlift & Tilt Wirefree Reluxákhoz, pliszékhez, római rolókhoz Új Wirefree motorok Termékleírás: vezeték nélküli megoldás Cordlift: felhúzószálas rendszerekhez, pliszé, római roló tilt funkció (csak lamellabillentés) minimális energiafelhasználás, akár 2 év működés elemcsere nélkül ideális utólagosan felszerelt belső árnyékoló motorizálására, ahol a tápfeszültség nem megoldott újratölthető akkumulátorokkal nem használható Cord Lift Wirefree RTS Elemcsomag Tilt Wirefree RTS Tilt Wirefree IR Műszaki adatok Árnyékoló típus pliszé, római roló reluxa, 35-50mm lamella Vezérlés RTS RTS/IR Árnyékoló rendszer min. 32 mm 38x57 vagy 51x57 mm Maximális árnyékoló felület 9 m2 11 m2 (alu.) / 7 m2 (fa) Névleges forgatónyomaték (Nm) 0,34 1,5 Ford./perc: 72 4 Maximális áramfelvétel (A) 1,2 A 0,5 A Tápfeszültség (V DC) 12 6 Elemek darabszáma (LI AA) 8 4 Működési hőmérséklet 0 C-tól +60 C-ig IP védettség IP 30 Minősítés CE Használható tengelytípus (Cordlift) 5 mm négyszög, 5,6 mm hatszög 78

82 Elemes, tengelybe építhető motor Roll Up Wirefree Textil árnyékolókhoz, Screenekhez Új vezeték nélküli megoldás roll Up: textil árnyékolókhoz minimális energiafelhasználás, akár 2 év működés elemcsere nélkül ideális utólagosan felszerelt belső árnyékoló motorizálására, ahol a tápfeszültség nem megoldott újratölthető akkumulátorokkal nem használható maximálisan 6 m 2 -es árnyékolókhoz Roll Up Wirefree motor Roll Up WireFree RTS Roll Up WireFree IR Elemcsomag SZIMPLA Elemcsomag DUPLA Fali felfogató elemcsomaghoz Adapter, menesztő Roll Up Wirefree motorhoz 32 mm-es tengelyhez LOUVOLITE rendszerhez Műszaki adatok / Roll Up RTS Névleges forgatónyomaték (Nm) 0.56 Ford./perc: 40 Maximális áramfelvétel (A) 2 Tápfeszültség 8xAA (V DC) 12 Működési hőmérséklet 0 C-tól +60 C-ig Minimális tengelyátmérő (mm) 32 Minősítés CE 79

83 Concept 25 LT 28, 24V-os motor, belső árnyékolókhoz LT 28 - Rolómotor uchwyt Motor felfogató mocujàcy adapter Adapter LT 28 nap d LT 28 Motor LT 28 rura Tengely nawojowa zabierak Menesztő kapsel Tengelyvég rury dugó uchwyt Rögzítő vékony, 24V-os csőmotor beépített fékrendszerrel egyszerű végállásbeállítás rolók motorizálása 10 m 2 -ig maximális árnyékoló magasság 5m kompatibilis tengelyméretek: 28 x 0,7 mm és 29 x 1,12 mm bővítő adapter/menesztő 32 illetve 38 mm átmérőjű tengelyhez LT Műszaki adatok LT 28 Astra Nyomaték (Nm) 0,7 Névleges fordulatszám (ford./min.) 34 Felhúzás sebessége (teljes terhelésnél) 27 Leengedés sebessége (teljes terhelésnél) 38 Névleges tápfeszültség (VDC) 24 Minimális tápfeszültség (VDC) 20 Két végállás közötti max. fordulat 40 Működési hőmérséklet 10 C-tól +60 C-ig Minősítés CE Tápkábel átmérő (mm2) 2 x 0,25 Tápkábel hossz (m) 2 m INFO! Ø = 28 adapterrel, menesztővel csomagolva 80

84 Adapteri Concept i zabieraki 25 LT 28 tartozékok, belső árnyékolókhoz Megnevezés LT 28 felfogató készlet LT28 csendes adapter+menesztő kit 28x0,7mm és 29x1,15mm-es csőhöz Tengelyvég dugó 28x0,7mm és 29x1,15mm-es csőhöz csapméret: ø Tartozékok LT 28-hoz Ferrit

85 Adapteri Concept i zabieraki 25 LV 25 motorok, belső árnyékolókhoz LV 25 motor nap d CTS 25 CTS csévélő 25 zwijacz rendszer sznurka AMS AMS 25 mech. 25 zderzak végáll. mech. CTS 25 CTS csévélő 25 zwijacz rendszer sznurka RTS DC DC odbiornik RTS vevőrts LV 25-B44 és LV 25-B64 LV 25-B44 és LV 25-B64 oldalsó motor alkalmas reluxa, római függöny, pliszé, illetve kettős pliszé motorizálásához a felhúzószál feltekerése CTS 25 csévélő rendszerrel oldható meg beépített fékrendszer túlterhelés elleni védelem tápfeszültség: 24 VDC fejsín adapter különféle sínekhez négyzet illetve hatszögletű tengelyadapter LV 25-B LV 25-B Műszaki adatok LV 25-B44 LV 25-B64 Nyomaték (Nm) 0,4 0,6 Nyomaték, akadály esetén (Nm) 0,8 1,0 Felhúzás sebessége (teljes terhelésnél) Névleges áramfelvétel maximális terhelésnél (ma) Áramfelvétel nyomatékérzékelés esetén (ma) Névleges tápfeszültség (VDC) Minimális tápfeszültség (VDC) Maximális folyamatos működés (perc) 7 7 Működési hőmérséklet 10 C-tól +60 C-ig Minősítés CE Tápkábel átmérő (mm2) 2 x 0,25 Tápkábel hossz (m) 2,5 m 82

86 Adapteri Concept i zabieraki 25 LW 25 motorok, belső árnyékolókhoz CTS CTS 25 csévélő 25 zwijacz rendszer sznurka AMS AMS 25 mech. 25 zderzak végáll. mech. LW 25 LW motor nap d CTS CTS 25 csévélő 25 zwijacz rendszer sznurka RTS DC DC odbiornik RTS vevőrts LW 25-B44 és LW 25-B83 középső motor reluxa, római függöny, pliszé, illetve kettős pliszé motorizálásához. a felhúzószál feltekerése CTS 25 csévélőrendszerrel oldható meg középre szerelhető motor beépített fékrendszer túlterhelés elleni védelem tápfeszültség: 24 VDC fejsín adapter különféle sínekhez négyzet illetve hatszögletű tengelyadapter LW 25-B44 és LW 25-B83 LW 25-B LW 25-B Műszaki adatok LW 25-B44 LW 25-B83 Nyomaték (Nm) 0,4 0,8 Nyomaték, akadály esetén (Nm) 0,8 1,2 Névleges fordulatszám (ford./min.) Névleges áramfelvétel maximális terhelésnél (ma) Áramfelvétel nyomatékérzékelés esetén (ma) Névleges tápfeszültség (VDC) Minimális tápfeszültség (VDC) Maximális folyamatos működés (perc) 7 7 Működési hőmérséklet 10 C-tól +60 C-ig Minősítés CE Tápkábel átmérő (mm2) 2 x 0,25 Tápkábel hossz (m) 2,5 m 83

87 Adapteri Concept i zabieraki 25 LW 25 motorok enkóderrel, belső árnyékolókhoz LW Somfy 25-E83 elektromos egyéni visszajelzésű motor reluxa, római függöny, pliszé, illetve kettős pliszé motorizálásához végállások elektromos beállítása egyéni sebességbeállítás több motor összehangolt működtetése szinkronizált lamellabillentés LW 25-E Műszaki adatok LV 25-E83 Nyomaték (Nm) 0,8 Névleges fordulatszám (ford./min.) 30 Névleges áram maximális terhelésnél (ma) 700 Névleges tápfeszültség (VDC) 24 Minimális tápfeszültség (VDC) 20 Maximális folyamatos működés (perc) 7 Működési hőmérséklet 10 C-tól +60 C-ig Minősítés CE Tápkábel átmérő (mm2) 3 x 0,25 Tápkábel hossz (m) 2,5 m 84

88 Concept 25 tengelyadapter, mechanikus végállásbeállító Megnevezés Tengelyadapter motorokhoz LV 25 (1 db), LW 25 (2db), CD 25 (1 db). 5 mm, hatszög 6 mm, hatszög 5 mm, négyszög Rögzítő gyűrű A Concept 25 és CTS25-höz kialakított forma 6 mm hatszög és 5 mm négyszög tengelyhez 5 mm hatszög tengelyhez Tengelyadapter (átmenő tengely) Csak MS (1 db) iletve AMS (1 db) esetén 5 mm, hatszög 6 mm, hatszög 5 mm, négyszög Concept 25 tartozékok A(MS) mechanikus végállásbeállítók LV és LW 25 motorokhoz használatos végállás beállítók, egy irányra A beállított végállásnál megállítja a motort, ami a nyomatékérzékelés hatására megáll AMS esetén beállító csavarral precízen beállítható végállás adapter nélkül 60 körülfordulásnyi kapacitás

89 Adapteri Concept i 25 zabieraki CD25 kézi csévélő, belső árnyékolókhoz Termékleírás: alkalmas reluxák, római függönyök, pliszék, kettős pliszék mozgatásához. oldalra szerelhető, egyoldali tengelykimenet integrált tengely adapter 3 különböző áttétel sínbe helyezhető beépített fék zsinóros vagy láncos működtetés Somfy CD 25 CD 25 CTS 25 CTS 25 CD25 kézi CTS 25 csévélő nap d r czny zwijacz sznurka zwijacz CTS 25 csévélő sznurka CD 25 Áttétel 1:1 Adapter és zsinórvezető gyűrű nélkül CD 25 Áttétel 1:2,6 Adapter és zsinórvezető gyűrű nélkül CD 25 Áttétel 1:4,8 Adapter és zsinórvezető gyűrű nélkül Műszaki adatok 1 / 4,8 1/ 2,6 1/1 Maximális nyomaték (Nm) 1 0,6 0,3 Áttétel 1/ 4,8 1/ 2,6 1/1 Működési hőmérséklet 10 C-tól +60 C-ig Poliészter szál átmérője (mm) 3,1 Gyöngyös lánc átmérő/távolság 3,2 / 4 vagy 5 / 12 86

90 Adapteri Concept i 25 zabieraki CD25 tartozékok Megnevezés Oldalsó láncvezető Láncvezető olyan kialakítással, hogy a legtöbb 25 mm-es Faber, HD ultimate, HD basic, Holis fejsínbe illeszthető. Szín: fehér Oldalsó láncvezető takarólap Takarólap az oldalsó láncvezetőhöz. Szín: fehér Zsinórvezető Zsinórvezető HD ultimate rendszerhez, zsinórválasztóval szerelve. Fehér Szürke Jobboldali homlokkivezetésű láncvezető Láncvezető a HD ultimate és basic, Faber minimatic, Warema 25x25, Holis 25x25 rendszerekhez Fehér Szürke Concept Somfy 25 tartozékok Jobboldali homlokkivezetés takarólemez Takarólemez a jobboldali homlokkivezetésű láncvezetőhöz Fehér Szürke Baloldali homlokkivezetésű láncvezető Láncvezető a HD ultimate és basic, Faber minimatic, Warema 25x25, Holis 25x25 rendszerekhez Fehér Szürke Baloldali homlokkivezetés takarólemez Takarólemez a jobboldali homlokkivezetésű láncvezetőhöz Fehér Szürke Láncvezető gyűrűk Ø3.1mm zsinór és ø4.5x12 mm-es lánchoz Ø3.2x4 mm-es lánchoz Ø4.5x6 mm-es lánchoz

91 Adapteri Concept i 25 zabieraki CTS 25 csévélő rendszer Megnevezés CTS 25 Használható reluxához, római függönyhöz, pliszéhez, kettős pliszéhez. LV25, LW 25 motoros illetve CD25 kézi működtetéssel is alkalmazható. 25 x 25 mm fejsínbe illeszthető. Kapacitás: 54 feltekerés Ø1,4mm zsinór esetén, vagy 3,4 m. CTS Somfy 25 Műszaki adatok Standard (A) Rövid (B) Felhúzószál átmérője (mm) 1,4 1,4 Szál típusa Köralakú Köralakú Felhúzószál anyaga 100% poliészter szál 100% poliészter szál Felhúzószál max. terhelése Ø = 1.4 mm 2 kg 2 kg Felhúzószál max. hossza 3,4 m 2 m Maximális fordulat Működési hőmérséklet 0 C-tól 70 C-ig 0 C-tól 70 C-ig Kónusz, CTS 25 5 mm hatszög tengelyhez 6 mm hatszög tengelyhez 5 mm négyszög tengelyhez Rövid kónusz, CTS 25 5 mm hatszög tengelyhez 6 mm hatszög tengelyhez 5 mm négyszög tengelyhez Zárógyűrű, CTS 25 5 mm hatszög tengelyhez 6 mm hatszög tengelyhez 5 mm négyszög tengelyhez Takarólap, CTS 25 Standard 10mmm: Rövid 70mm:

92 Adapteri Concept i 25 zabieraki CTS 25 felfogatók Megnevezés CTS 25 felfogató Aerosol Activator Graber easy up Versarail CTS 25 felfogató HD 37 x 41 mm Faber Midimatic CTS 25 felfogató Római függöny rendszerhez Somfy CTS 25 CTS 25 felfogató HD Ultimate CTS 25 felfogató Holis HD Basic CTS 25 felfogató Faber Minimatic Softline CTS 25 felfogató Fa reluxa fejsínhez

93 Concept 25 CTS 25 fejsín adapterek Megnevezés Fejsín adapter 25 x 25 mm Holis / Warema / HD Basic Fejsín adapter HD Ultimate Fejsín adapter Verosol Fejsín adapterek Fejsín adapter Verosol Clasic Fejsín adapter Faber Softline / CTR Fejsín adapter Schün Fejsín adapter Vossloh New Decor Fejsín adapter HD 40 x 36 Faber Minimatic Fejsín adapter Bovenbak 51 x Fejsín adapter Versarail Graber easy up Használható: LV25 (2 db), LW25 (2 db) illetve (A)MS (1 db)

94 Adapteri Concept i 40 zabieraki belső árnyékolókhoz (roló, vetítővászon) LS 40 (Lyra, Mercure) vagy Altus 40 RTS motorokkal LS 40 Lyra, Mercure motorok csőmotorok rolókhoz, illetve vetítővásznakhoz beépített fékkel ellátott csőmotor, egyszerű végállás beállító rendszerrel rolók illetve vetítővásznak működtetésénél fontos, gyors fordulatszámú működés túlterhelés esetén hőkioldóval ellátva kettős szigeteléssel rendelkezik Altus 40 RTS motor rádiós, gyors fordulatszámú csőmotor RTS technológiának megfelelően kompatibilis minden Somfy távirányítóval illetve szél - és fényérzékelővel Felfogató uchwyt mocujàcy Adapter adapter Gyorsjáratú nap d csőmotor Tengely rura nawojowa Menesztő zabierak Tengelyvég kapsel rury dugó Rögzítő uchwyt Concept 40 LS 40 Lyra 1,3 Nm 55 ford./perc LS 40 Mercure 3 Nm 30 ford./perc Altus 40 RTS 3/30 3 Nm 30 ford./perc Műszaki adatok LS 40 Lyra LS 40 Mercure Altus 40 RTS Nyomaték (Nm) 1,3 3 3 Fordulat/Perc Teljesítmény (W) Névleges tápfeszültség (V) Folyamatos működési idő (perc) Két végállás közötti max. fordulat Áramfelvétel (A) 0,35 0,4 0,4 Védelem IP 44 Tápkábel átm. (mm2) 3 x 0,75 3 x 0,75 2 x 0,75 Tápkábel hossza (m) 2,5 91

95 Concept Adapteri i 40 zabieraki belső árnyékolókhoz LS 40 (Lyra, Mercure) vagy Altus 40 RTS motorokkal Megnevezés Adapter, menesztő 40x1,5 mm tengelyhez Adapter Menesztő Négyszögletű motorfelfogató Lyra és Mercure motorok átépítéséhez Concept 40 92

96 Concept Adapteri i 40 zabieraki belső árnyékolókhoz LS 40 (Aries / Mars) és Altus 40 RTS motorok Csőmotorok belső lamellás árnyékolóhoz (pl.: 50mm fa reluxa) adapter i wspornik Adapter CTS 40 CTS CTS 40 csévélő 40 zwijacz rendszer sznurka 40-es LS csőmotor nap d Menesztő zabierak CTS CTS 40 csévélő 40 zwijacz rendszer sznurka kapsel rury Felfogató i wspornik CTS 40 Termék leírás, LS 40: Beépített fékkel ellátott csőmotor, egyszerű végállás beállító rendszerrel. Túlterhelés esetén hőkioldóval ellátva. Kettős szigetelésű. adapter i wspornik Adapter CTS 40 CTS CTS 40 csévélő 40 zwijacz rendszer sznurka Termék leírás, Altus 40 RTS: Beépített fékkel ellátott csőmotor, egyszerű végállás beállító rendszerrel. Túlterhelés esetén hőkioldóval ellátva. Kettős szigetelésű. RTS technológiának megfelelően kompatibilis minden Somfy távirányítóval illetve szél - és fényérzékelővel. LS 40 Aries 4 Nm 14 ford./perc LS 40 Mars 9 Nm 14 ford./perc Altus 40 RTS 4/14 4 Nm 14 ford./perc Műszaki adatok LS 40 Aries LS 40 Mars Altus 40 RTS Nyomaték (Nm) Fordulat/Perc Teljesítmény (W) Névleges tápfeszültség (V) Folyamatos működési idő (perc) Két végállás közötti max. fordulat Áramfelvétel (A) 0,35 0,4 0,4 Használat Beltéri Védelem IP 44 Tápkábel átm. (mm2) 3 x 0,75 3 x 0,75 2 x 0,75 Tápkábel hossza (m) 2,5 Altus 40-es RTS csőmotor nap d Menesztő zabierak CTS CTS 40 csévélő 40 zwijacz rendszer sznurka kapsel rury Felfogató i wspornik CTS 40 Concept 40 93

97 Concept 40 tartozékok LS 40 és Altus 40 RTS motorokhoz Megnevezés CTS 40 tartóelem 51x57 mm-es fejsínhez Tengelydugó SW 40 tengelyhez Concept 40 CTS 40 kónusztartó bak 51x57 mm-es fejsínhez CTS 40 kónusz SW 40 tengelyhez Max. felhúzószál hossz: 5,5m Max. terhelés: 4 kg/szál

98 Adapteri Ablakmozgató i zabieraki motorok Bukó- és tetőablakok, illetve óriáslamellás árnyékolók mozgatásához Ablakmozgató Somfy motorok 95

99 Adapteri Ablakmozgató i zabieraki motorok Bukó- és tetőablakok, illetve óriáslamellás árnyékolók mozgatásához A Somfy csoporhoz tartozó Mingardi motorok, minden típusú bukó illetve tetőtéri ablakokhoz biztosítanak motoros mozgatást. A tolórudas motorok az óriás lamellás árnyékolók mozgatására is alkalmasak. A Mingardi motorok vezérlése kompatibilis minden Somfy vezérléssel. Használhatók erősáramú, buszos (animeo vezérlés) illetve RTS alapú szél -és fényvezérléssel. Animeo rendszerben használva összehangolható az árnyékolók illetve az ablakok mozgatása. A motorok használhatók füstelvezető illetve szellőztető rendszerekhez is. A motorok a Somfy-tól megszokott megbízható minőséggel rendelkeznek, működésük során karbantartást nem igényelnek. Merevláncos motorok Micro M+, Micro S Ablakmozgató Somfy motorok Új Kifelé nyíló ablakok (felső zsanéroszás) Befelé bukó ablakok (alsó zsanérozás) Tetőablakok Tolórudas motorok D8 Fce, Euro 1+ Kifelé nyíló ablakok (felső zsanéroszás) Tetőablakok Óriás lamellás árnyékolók Fogasléces motorok System O+/2 Új Kifelé nyíló ablakok (felső zsanéroszás) Tetőablakok Óriás lamellás árnyékolók! További információkkal kapcsolatosan kérjük, keresse ügyfélszolgálatunkat

100 Adapteri Motorválasztó i zabieraki táblázat Merevláncos és tolórudas Motor választó táblázat Merevláncos motorokhoz Lökethossz (mm) 150 N 200 N 250 N 350 N 400 N 100 mm Micro Kit+ 150 mm 200 mm Micro S 300 mm 250 mm Micro 02 Micro S (loco fabryka) 280 mm Wysięg do Micro L ustawienia do mm 380 mm Micro 02 Micro L 400 mm 420 mm Micro XL 600 mm Micro XL A megfelelő nyomaték méretezésével kapcsolatosan keresse ügyfélszolgálatunkat. Tolórudas motorokhoz Lökethossz (mm) 200 N 450 N 500 N 500 N N 70 mm Euro mm D4 Fce System 0+ System S2 200 mm Euro 1+ D8 Fce 230 mm System 0+ System S2 280 mm 300 mm D4 Fce Euro 1+ D8 Fce D16 Fce/Euro mm System 0+ System S2 400 mm D8 Fce 500 mm Euro 1+ D16 Fce 550 mm System 0+ System S2 750 mm System 0+ System S mm System 0+ System S2 A megfelelő nyomaték méretezésével kapcsolatosan keresse ügyfélszolgálatunkat. Ablakmozgató Somfy motorok 97

101 Adapteri Glydea i zabieraki motoros karnis Függöny akasztó Normál és nagy igénybevételű kocsik Glydea 35 húzókocsi SOMFY INNOVÁCIÓ Kocsi hullámos függönyhöz Nagy igénybevételű húzókocsi Kézzel is működtethető Glydea Somfy SOMFY INNOVÁCIÓ Rejtett kábelvezetés Touch Motion My funkció Beépített 24 V-os tápegység Könnyen csatlakoztatható RTS vevő PLUG IN MODULOK: RTS vevő RS 485 modul Tandem modul Glydea, SOMFY MINŐSÉG 15 év működésre tesztelve. 5 év garancia. A nemzetközi előírásoknak is megfelel. év Garancia Glydea, a különbség a részletekben rejlik! A kívánt méretű motoros mozgatású függönykarnis készre szerelt állapotban. Esztétikus Rejtett kábelvezetés: a kábel tetszőlegesen alul vagy felül is elvezethető. Minimális fényrés a mennyezeti konzol méretének köszönhetően. Egyedi funkciók Touch Motion - kézzel történő mozgatás esetén a motor automatikusan elindul. Tetszőlegesen beállítható «My» köztes pozíció. Állítható sebesség: 12.5 cm/mp-től 20 cm/mp-ig. Könnyű beszerelés A motor az álmennyezetbe is rejthető. A helyszínen a kívánt oldalra szerelhető. Egyszerű csatlakozás: Standard szerelés Fejjel lefelé történő szerelés Flexibilis Széleskörű felhasználás: Speciális alkatrészek, speciális függöny megoldásokhoz. A Somfy innovációnak köszönhetően a különféle vezérlések egyszerűen csatlakoztathatóak a motorba. Hajlítási rádiusz 30 cm. Max. 15 m hosszú karnishoz, illetve max. 100 kg-os függönyhöz (tandem). Animeo árnyékolórendszerbe integrálható. Csendes Csendes működés (<44 db(a)). Lágy indulás és megállás. Egyszerű Automatikus végállás beállítás és akadály érzékelés. Beüzemelés után karbantartást nem igényel. 98

102 Glydea Adapteri i zabieraki motoros karnis Mennyezeti konzol: egyszerű beszerelés Mennyezeti konzol: minimális fényrés Megerősített bordásszíj A motor tetszőlegesen szerelhető a karnis jobb vagy bal oldalára Széleskörű kínálat minden típusú függönyhöz OLDALRÓL NYÍLÓ KÖZÉPRŐL NYÍLÓ HAJLÍTOTT KARNIS TÍPUSOK animeo Glydea IB+ Glydea kg / 10 m 35 kg / 10 m Glydea 60e 60 kg / 10 m 60 kg / 10 m Glydea 60e Tandem 100 kg / 15 m 100 kg / 15 m Vezérlések széles választéka Standard vezérlési lehetőség 230 V-os kapcsolóval potenciálmentes kapcsolóval intelligens épületvezérléssel Glydea -hoz csatlakoztatható «plug in» modulok: RTS vevő kompatibilis az összes SOMFY RTS vezérléssel. RS485 modul kétirányú automatizálási rendszer. Tandem modul két Glydea 60e motorral 100kg-os súlyig alkalmazható. 99

103 Adapteri i zabieraki 100

104 Adapteri Sonesse i rendkívül zabieraki halk motor (44 db) belső árnyékolókhoz Sonesse 30 motor rolókhoz Termék leírás: 24 V-os csőmotor RTS vagy WT változatban gyors fordulatszám, halk működés (44 db) Ajánlás: roló illetve vetítővásznak mozgatásához Sonesse 40 motorok rolókhoz, pliszékhez, fareluxákhoz Termék leírás: 230V-os csőmotor RTS illetve WT változatban gyors fordulatszám, halk működés Sonesse 50 motor rolókhoz, vetítővásznakhoz Ajánlás: rolók, római rolók, pliszék, fareluxák mozgatáshoz Modulis távirányítókkal kompatibilis, így fareluxák billentésére is alkalmas. Halk motor Sonesse 30, 40 és 50 Termék leírás: 230 V-os csőmotor RTS vagy WT változatban gyors fordulatszám, halk működés (44 db) Ajánlás: roló illetve vetítővásznak mozgatásához 10 m 2 -ig Sonesse 30 RTS Adapter, menesztő Sonesse 30 RTS-hez Ø 38 mm, HD Ø 40 x 1,5 mm Sonesse 50 RTS Sonesse 50 PA Sonesse 40 WT motorok SONESSE 40 WT 3/30 SONESSE 40 WT 6/20 SONESSE 40 WT 9/12 Sonesse 40 RTS motorok: SONESSE 40 RTS 3/30 SONESSE 40 RTS 6/20 SONESSE 40 RTS 9/ Műszaki adatok Sonesse 30 RTS Sonesse 50 RTS /50 PA Sonesse 40 RTS/WT Nyomaték (Nm) 2 3 3/6/9 Névleges működési sebesség (ford./perc) /20/12 Áramfelvétel max. terhelésnél (ma) /550/980 Tápfeszültség (V) 24 VDC 230 VAC 230 VAC Zajszint (db) <50 Működési hőmérséklet 0 C-tól +60 C-ig 0 C-tól +60 C-ig 0 C-tól +60 C-ig Védelem IP 30 IP 31 IP44 Minősítés CE CE CE Tápkábel (mm 2 ) 2 x 0,25 3 x 0,75/4 x 0,75 2 x 0,75 / 3 x 0,75 101

105 Adapteri Tápegység i zabieraki illetve vezérlés kiválasztó táblázat 24V-os motorokhoz Tápegység 24V LW 25-B44/ LV 25-B44 LV 25-B64 LW 25-B83 LT 28-B73 LW 25-E83 Sonesse 30 DCT RTS Power 0,5 DC Power 1,5 DC Power 2,7 DC GPS100 animeo Power Supply Kiválasztó táblázat Kapcsolók 24V Inis DC Centralis DC IB Rádióvevő 24V DC RTS Rec Sonesse 30 RTS - Beépített rádióvevős tápegységek 24V Power 1 X 2,5 DC RTS Power 4 X 2,5 DC RTS 6 4 x x x x Infra IRS 300 GPS Animeo MoCo 4 DC/DCE Belső árnyékolók, 230V-os motorok LS 40 LS 40 Altus Altus 40 RTS 40 RTS LT 50 LT 50 LT 50 PA PA Sonesse Sonesse 5040 és 50 Altus Altus Stehle J002 J

106 Adapteri 24V-os motorkiválasztó i zabieraki táblázat, belső árnyékolókhoz Árnyékoló típus Motor típus Tengely / Sín Roló LT 28 Tengely átm. Maximális súly Maximális magasság (m) Maximális méret (m 2 ) (u kilogramima) Max visina Ø 28 Ø 32 Ø 34 Ø 38 5,0 kg 4,3 kg 4,1 kg 3,6 kg 3,5 m 4,0 m 4,2 m 4,7 m Függ a tengely méretétől, illetve az anyag súlyától (kg/m 2 ). Roló Roll Up WireFree Tengely átm. (u metrima) Max xxxx površina (u m2) Ø 34 Ø 38 5,5 kg 5,0 kg 3,5 m Kb.: 6 m 2 Függ a tengely méretétől, illetve az anyag súlyától (kg/m 2 ). Roló Sonesse 30 Tengely átm. Ø 38 Ø 40 7,5 kg 5 m Kb.: 10 m2 Függ a tengely méretétől, illetve az anyag súlyától (kg/m 2 ). Reluxa LV és LW Profil/lamella mm) 0,4 Nm 0,6 Nm 0,8 Nm 25/16 1,6 2,5 3,3 25/25 1,6 2,5 3,3 35/25 2,0 3,0 4,1 35/35 2,0 3,0 4,1 50/50 2,0 3,0 4,1 Reluxa 35/50 mm Tilt WireFree Profil 3,5 m LV = 4 m2 LW = 5 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m2). Alu Fa Alumínium Fa Kiválasztó táblázat xxxx 50 mm 15 kg 3,6 m 2,7 m 11 m2 7,0 m2 Pliszé LW Profil 25 mm 0,4 Nm 0,8 Nm 1,6 3,3 3,5 m LW = 12 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). Kettős pliszé LW Profil 25 mm 0,4 Nm 0,8 Nm 1,6 3,3 3,5 m LW = 10 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). Római függöny LV és LW Profil LV/ LW LV LW 25 mm Vízszintes árnyékoló LW Profil Függöny Glydea 25 mm Fali vagy mennyezeti felfogató 0,4 Nm 0,6 Nm 0,8 Nm 2,2 3,3 4,5 0,4 Nm 0,8 Nm 0,9 1,8 3,5 m 3,5 m LV = 4 m2 LW = 5 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). LW = 9 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). 35kg/60kg/100kg 10m szélesség Függ az anyag súlyától (kg/m2). 103

107 Bioklimatikus homlokzatok Intelligens árnyékoló-vezérlés Bioklimatikus homlokzatok 104

108 Bioklimatikus homlokzatok Az animeo vezérléssel a SOMFY egy teljesen automatizált épületvezérlési megoldást biztosít különböző típusú épületek árnyékolástechnikai elemeinek, illetve ablakainak vezérlésére. A vezérlési család célépületei: irodaházak, közületi épületek, bevásárló központok, kórházak, tanintézetek, kulturális központok Az animeo rendszer felhasználói komfort, energia takarékosság és biztonsági funkciókon keresztül oldja meg az épület árnyékolóinak összehangolt mozgatását. Az épület több egységre, zónára bontható, ezáltal az árnyékolók homlokzatonként az időjárási körülményeknek (szél, napsütés, eső stb.) megfelelően, automatikusan működnek. A Zóna Minden fajta árnyékoló típus alkalmazható B Zóna Bioklimatikus Kollégák homlokzatok Aktív árnyékolás Napsütés esetén az árnyékolók lehúzódnak, borús idő esetén viszont újra felhúzódnak. Így mindig csak azon az oldalon vannak leengedve az árnyékolók, ahonnan a nap süt. Az aktív árnyékolással komfortossá és ener-giatakarékossá teszi lakását, irodáját. 105

109 animeo Solo Adapteri i zabieraki Az animeo Solo árnyékoló vezérlés ideális 1 homlokzatú illetve sarok épületek 2 homlokzatának magas szintű árnyékoló vezérelésére. Az animeo SOLO tulajdonságaiban megegyezik az animeo Compact-tal, sőt mivel egy újabb fejlesztésről van szó, további beépített energiatakarékos funkciókkal is rendelkezik. animeo Somfy Solo Előnyök 1 vagy 2 zónás központ könnyen telepíthető, egyszerű beállítás, LCD-s kijelző automatikus, illetve manuális üzemmód (fény és szélérzékelő csatlakoztatása) külső hőmérséklet érzékelő esetén energiatakarékos funkciók a téli időszakra ( Hőtartás, Napmelegítés ) zónánkénti időzítés (naponta két időtartomány) riasztókkal, tűzjelző rendszerekkel összehangolható árnyékoló működés kompatibilis Somfy Motor Controller-rel, illetve TR2 relével minden típusú motoros árnyékolók és ablakok vezérléséhez Megnevezés animeo Solo - 1 zónás központ animeo Solo - 2 zónás központ Érzékelők animeo Solo-hoz Szélérzékelő Szél és fényérzékelő Kültéri hőmérsékletérzékelő Esőérzékelő

110 Adapteri Bioklimatikus i zabieraki homlokzatok Komfort és energiatakarékosság Az animeo rendszer felhasználói komfort, energiatakarékosság és biztonsági funkciókon keresztül oldja meg az épület árnyékolóinak összehangolt mozgatását. Automatikus vagy kézi vezérlés Az épület árnyékolóit zónákra, homlokzatokra bonthatjuk, amelyeket az időjárási kondícióknak megfelelően különbözőképen vezérelhetünk. Lehetőségünk van egyéni, zóna, illetve az egész épület árnyékolóinak vezérlésére. Kompatibilis vezérlés: IB, IB+, EIB, LON Különféle üzemmódok Lehetőségünk van különféle üzemmódok választására. Eldönthetjük, hogy éppen az egyéni komfortot vagy az energiatakarékos működtetést részesítjük előnyben. Az energiatakarékos üzemmód a rendszer teljesen automata működését jelenti, ahol a felhasználó nem tudja az árnyékolókat egyénileg működtetni. Kompatibilis vezérlés: IB+, EIB, LON Lamella billentés Lamellás árnyékolóknál speciális funkció a lamellák napálláskövetése. A szoftver automatikusan kikalkulálja azt az optimális lamellabillentést, amely megvéd a közvetlen napsugárzástól, de elég természetes fényt juttat a helyiségbe. Kompatibilis vezérlés: IB+, EIB, LON Speciális energiatakarékos funkciók A rendszer összekapcsolható az épület fűtő és légkondicionáló központjával. Az árnyékolók más épületgépészeti egységével való összehangolása tovább növeli az épület energiahatékonyságát. Kompatibilis vezérlés: IB+, EIB, LON Bioklimatikus Somfy homlokzatok animeo Compact Az animeo Compact a Somfy intelligens árnyékoló vezérlés családi házakra illetve kisebb irodaházakra szabott változata. Az animeo Compact ötvözi egy komoly épületvezérlés tulajdonságait az egyszerű felhasználóbarát működtetéssel. Az animeo Compact komfortossá, biztonságossá és energiatakarékossá teszi épületét. Az árnyékoló vezérlés segítségével az épület 4 egységre, zónára bontható. Az időjárási paraméterek (szél, fény, eső, hőmérséklet) mérését az animeo Compact időjárás állomás végzi. A vezérlés számítógépes szoftver illetve LCD kijelző segítségével egyaránt lehetséges. Központi kapcsoló prze àcznik budynku Programowanie bez LCD komputera kijelző Helyi prze àczniki kapcsolók lokalne Compact kompaktowy időjárás czujnik pogodowy állomás 4 zónás strefowy központi kompaktowy egység kontroler (BuCo) budynku Motor vezérlők (MoCo) 107

111 Adapteri animeo i Compact zabieraki kisebb épületekhez Központi egység BuCo Compact 4 zóna összehangolt vezérlését teszi lehetővé az időjárás állomás értékei alapján. Közvetlen PC illetve LCD kijelző csatlakozással, továbbá riasztó és főkapcsoló bemenettel rendelkezik. Műszaki adatok Tápfeszültség ~230V / 50 Hz Védelem IP 20 Felfogatás DIN sín Működési hőmérséklet 0 C-tól +45 C-ig Méret 210 x 90 x 63 animeo Somfy Compact aniemo IB+ Compact LCD csomag animeo IB+ Compact szoftveres csomag Compact időjárás állomás Compact szenzor Compact Szoftver Az alábbi érzékelőket tartalmazza: 3 irányú fényérzékelő, (pl.: kelet, dél, nyugat) szélsebesség érzékelő hőmérséklet érzékelő fűtött esőérzékelő időszinkronizálás (DCF) IP 65-ös védelem méret: 70 x 100 x 130 mm PC-s szoftver USB-s csatlakoztatás könnyű beállítás felhasználóbarát működtetés Tápegység Power 4,5 DC Compact szenzor V-os motorok tápegységeként Moco 4 DC-vel használható méret: 130 x 180 x 61 mm párhuzamosíthatók 2 x 4,5 A = 9 Tápegység Power 4,5 DC LCD-s kijelző Compact szoftver PC-s vezérlés helyett használható rendszer beállítása illetve működtetése szoftveres vezérléssel egyenértékű LCD-s kijelző

112 animeo Adapteri i IB+ zabieraki Premium - nagyobb épületekhez Egy homlokzat az épület azon felülete, ahol a külső és belső környezet közötti legnagyobb energiaáramlás megy végbe. Ha az árnyékolókat, ablakokat motorizáljuk és vezérléssel látjuk el, az épület hővesztesége jelentősen csökken. Az animeo IB+ Premium árnyékoló vezérlés a felhasználó igényeihez igazodva, az épület árnyékolóit összehangoltan mozgatja növelve ezzel az épület energiatakarékosságát illetve biztonságát. Életterünk illetve munkahelyi környezetünk komfortosabb lesz, emellett jóval kevesebbet kell a fűtés- és hűtés költségeire fordítanunk. A számítógépes grafikus szoftver lehetővé teszi a gyors és egyszerű használatot. Az épület árnyékolóit zónákra és homlokzatokra bontva az időjárási viszonyoknak megfelelően vezérelhetjük. Az animeo IB+ Premium megoldást nyújt mindenfajta épület árnyékolóinak a vezérlésére. animeo: megoldás rozwiàzanie minden kompatybilne típusú árnyékoló ze wszystkimi vezérlésére urzàdzeniami zaciemniajàcymi i otwierajàcymi. animeo Somfy IB+ Premium Koncepcja animeo IB+ animeo Premium IB+ vázlatos felépítés Napellenzők Zsalúzia Roló Ablak/Tetőablak Markizy / Markizorolety aluzje Rolety Okna i Êwietliki MoCo MoCo MoCo MoCo MoCo AC sterownik motorvezérlő nap dów AC DC sterownik motorvezérlő nap dów DC AC sterownik motorvezérlő nap dów AC AC/DC sterownik motorvezérlő nap dów AC/DC Belső wewn trzny érzékelő interfejs doboz czujników zewn trzny Kültéri érzékelő interfejs BuCo czujników kontroler Központi doboz egység budynku Külső temp.zew. hőmérséklet Szélsebesség si a wiatru Eső deszcz Fény s oƒce Szélirány kierunek wiatru animeo IB+ animeo Premium IB+ software szoftver 109

113 Adapteri animeo i IB+ zabieraki Premium - nagyobb épületekhez 8 zónás (16 zónássá bővíthető) összehangolt működés HVAC központtal egyszerű beállítás, működtetés USB-s kapcsolódás Központi egység BuCo IB+ Premium 8 zóna összehangolt vezérlését teszi lehetővé az időjárás állomás értékei alapján. 2 db BuCo használatával a rendszer 16 zónásra bővíthető. Közvetlen PC csatlakozással, riasztó, főkapcsoló bemenettel rendelkezik. Fűtő és légkondicionáló központtól érkező jelek fogadására is képes. animeo Somfy IB+ Premium Műszaki adatok Tápfeszültség ~230V / 50 Hz Védelem IP 20 Felfogatás DIN sín Működési hőmérséklet 0 C-tól +45 C-ig Méret 210 x 90 x 63 BuCo IB+ Premium Időjárás állomás Állványra szerelt érzékelő állomás 8 irányú fényérzékelő, 45 -os irányban (Extra változat) szélsebesség érzékelő precíz szélirány érzékelő (Extra változat) külső hőmérséklet érzékelő fűtött esőérzékelő (Extra változat) kültéri érzékelő doboz védelem: IP65 állvány magasság: 3200 mm Alumínium időjárás állomás - Standard Alumínium időjárás állomás - Extra

114 Adapteri animeo i 230V-os zabieraki motorvezérlők - Motor Controller (MoCo) Motorvezérlő MoCo 4 AC 4db AC motor vezérlése rögzíthető köztes pozíció 4 egyéni kapcsoló csatlakoztatása IB+ digitális csatlakozás a központtal RTS kártyával mind a 4 motor rádiósítható Műszaki adatok Tápfeszültség ~ 230V / 50Hz Védelem IP 20 Felfogatás Fali vagy DIN sínes Működési hőmérséklet 0 C-tól +45 C-ig Méretek DIN sínes 210 x 90 x 63 mm Méretek Fali 255 x 180 x 63 mm MoCo 4AC WM - Fali MoCo 4AC DRM - DIN MoCo 1 AC WM - Fali Somfy MoCo MoCo 1 AC WM FTS rendszerhez MoCo 4 AC bekötése 230 V Központi Sterowanie vezérlés centralne IB / BuCo Helyi Prze àczniki vezérlés lokalne kapcsolóval Centralis és/ IB vagy távirányítóval Opció - rádiósítás infra vevőkártya csatlakoztatása RTS kártya vezérlés Telis 1 RTS távirányítókkal zsalúzia esetén lamella billentés Telis 4 Modulis távirányítóval 111

115 Adapteri animeo i 24V zabieraki DC motorvezérlők - Motor Controller (MoCo) Motorvezérlő MoCo 4 DC/DCE 4db 24V-os DC motor vezérlése rögzíthető köztes pozíció 4 egyéni kapcsoló csatlakoztatása IB+ digitális csatlakozás a központtal RTS kártyával mind a 4 motor rádiósítható Somfy MoCo Műszaki adatok Tápfeszültség ~230V/50Hz MoCo 4 DCE / 24 VDC MoCo 4 DC Védelem IP 20 Felfogatás Falra szerelhető Működési hőmérséklet 0 C-tól +45 C-ig Méretek Fali 255 x 180 x 63 mm MoCo 4 DC Fali változat MoCo 4 DCE Fali változat Beépített 24V-os tápegység MoCo 4 AC bekötése 24 V CD Központi Sterowanie vezérlés centralne IB / BuCo Helyi Prze àczniki vezérlés lokalne kapcsolóval Centralis IB és/ vagy távirányítóval Különleges funkció MoCo 4 DCE (Enkoder) Lamellák dőlésszögének visszajelzése (Belső árnyékolóknál) beépített 24V-os tápegység, 4 x 0,5A LW 25 E83 motor használata Opció - rádiósítás: infra vevőkártya csatlakoztatása RTS kártya vezérlés Telis 1 RTS távirányítókkal zsalúzia esetén lamella billentése Telis 4 Modulis távirányítóval 112

116 Adapteri animeo i IB+ zabieraki kiegészítő vezérlés Megnevezés Belső érzékelők csatlakoztatása Inside sensor box 8 zónakapcsoló csatlakoztatása 2 db belső érzékelő csatlakoztatása Beltéri hőmérséklet érzékelő 1 m-es kábellel Beltéri hőmérséklet érzékelő fehér méret: 75 x 75x 25 mm animeo Somfy IB+ Power 4,5 DC tápegység névleges áram 4,5 A Concept 25 motorok esetén 2 db MoCo 4 DC tápellátása (8 motor) 2 db tápegység összekapcsolható 2 x 4,5 A = 9 A animeo Zone Splitter alzónák létrehozásához RTS vevőkártya MoCo-hoz (4 csatornás) MoCo 4 AC, MoCo 4 DC/DCE-be illeszthető egyéni távirányítású vezérlés Telis Modulissal kompatibilis mindegyik animeo rendszerrel használható: IB+ Compact, IB+ Premium, KNX, LON Infra vevőkártya MoCo-hoz MoCo 4 AC, MoCo 4 DC/DCE-be illeszthető egyéni távirányítású vezérlés IR vevő MoCo-hoz 1 csatornás infra vevő

117 Bioklimatikus Adapteri i zabieraki homlokzatok Az animeo IB+ az időjárási feltételekhez alkalmazkodva lehetővé teszi különböző energiatakarékos funkciók megvalósítását is. Kellemes munka-, illetve lakókörnyezetet biztosít. Összehangolt, energiatakarékos és felhasználói komfortfunkciók szerinti működés. Animeo IB+ megoldás egy költséghatékony és magas szintű árnyékoló vezérlő rendszerre. KNX árnyékoló vezérlések. Nyitott protokollos vezérlés. Bioklimatikus Somfy homlokzatok Az animeo KNX termékek Wraz z systemem animeo lehetőséget adnak árnyékoló EIB/KNX, zarzàdzanie fasadami rendszerek dynamicznymi zosta o KNX zintegrowane z vezérlésre. mi dzynarodowym Tökéletes protokoll szerinti épületautomatizálás standardem technicznego más gyártók zarzàdzania (világítás, budynkami (oêwietlenie, klimatyzacja, ogrze- légkondicionálás, fűtés stb.) KNX termékeivel is wanie, bezpieczeƒstwo, itp.). együttműködve. LON árnyékoló vezérlések. Nyitott protokollos vezérlés. animeo LON: LonMark standardon alapuló árnyékoló vezérlés. Költséghatékony megoldás, maximális komfort és rendszerfunkciók mellett. Összehangolható más LonMark termékekkel (világítás, légkondicionálás, fűtés, stb.). RTS (Radio Technology Somfy) kompatibilis motorvezérlők Animeo IB+, KNX, LON vezérlőkbe helyezhető RTS rádiós vevőkártyával az összes csatlakoztatott motor rádiós vezérlésűvé alakítható. A RTS kártya kompatibilis Telis Modulis távirányítóval, aminek görgőjével a lamellák billentése finoman beállítható. 114

118 Adapteri i zabieraki Somfy Kereskedelmi Kft Budapest, Gyömrői út 105. Telefon (06 1) Fax (06 1) [email protected] [email protected] Weblap További weblapjaink Munkatársaink az Önök szolgálatában KALINA Zoltán vevőszolgálat, árajánlatkérés, műszaki tanácsadás, termékinformációk, rendelésfelvétel Telefon: (06 1) [email protected] Kollégák Somfy HORVÁTH Zsolt kiszállítási információk, rendelés-feldolgozás Telefon: (06 1) [email protected] SZABÓ Ágnes tanfolyamvezetés, műszaki információk, árajánlat készítés, termékinformációk Telefon: (06 1) [email protected] SCHMIDT Ferenc műszaki tanácsadás, termékinformációk, épületvezérléssel kapcsolatos segédletek Telefon: (06 1) / [email protected] ROMÁN Tamás értékesítés Kelet-Magyarország, Budapest Telefon: [email protected] TÓTH Endre értékesítés Nyugat-Magyarország, Budapest Telefon: [email protected] 115

119 Megjegyzés Megyjegyzés 116
