Energia szakterület jogi szabályozása

Átírás

1 Energia szakterület jogi szabályozása

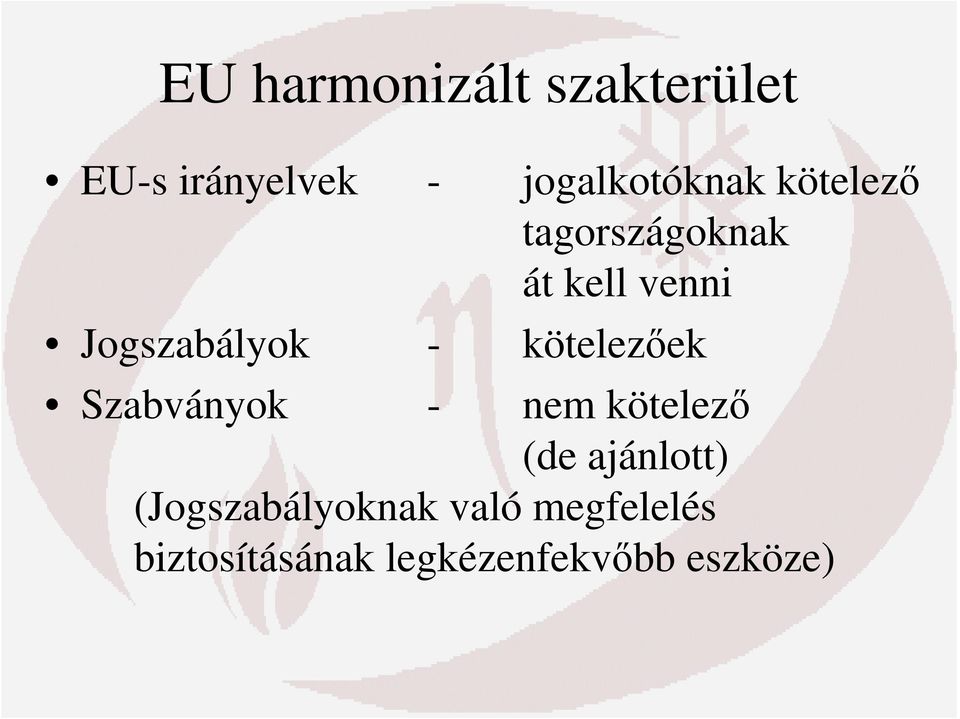

2 EU harmonizált szakterület EU-s irányelvek - jogalkotóknak kötelező tagországoknak át kell venni Jogszabályok - kötelezőek Szabványok - nem kötelező (de ajánlott) (Jogszabályoknak való megfelelés biztosításának legkézenfekvőbb eszköze)

3 Kazán, mint nyomástartó berendezés EU-s irányelv: 97/23/EC PED Pressure equipment directive DGR Druckgeräte Richlinie DESP Directive Equipements sous Pression

4 Magyar felügyeleti szerv és a jogszabályok MAGYAR KERESKEDELMI ENGEDÉLYEZÉSI HIVATAL Harmonizált jogszabályok: 9/2001. (IV. 5.) GM rendelet a nyomástartó berendezések és rendszerek biztonsági követelményeiről és megfelelőség tanúsításáról 63/2004. (IV. 27.) GKM rendelet és a Nyomástartó Berendezések Műszaki-Biztonsági Szabályzata

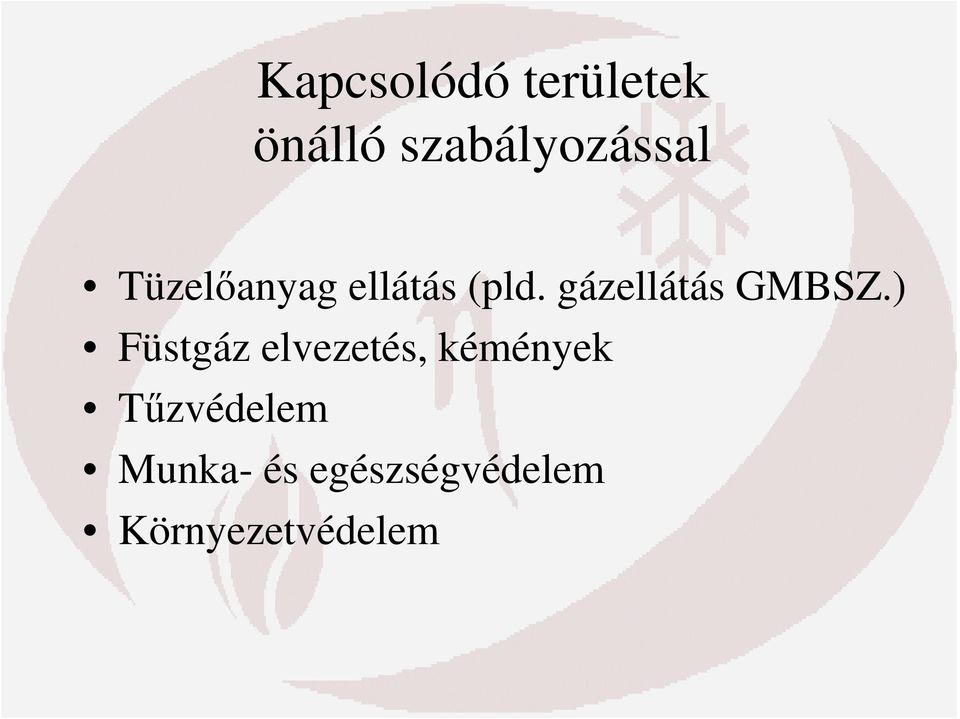

5 Kapcsolódó területek önálló szabályozással Tüzelőanyag ellátás (pld. gázellátás GMBSZ.) Füstgáz elvezetés, kémények Tűzvédelem Munka- és egészségvédelem Környezetvédelem

6

7 Hőmérséklet tartomány Nyomás tartomány PED kategória Hőhordozó közegek MELEGVÍZ FORRÓVÍZ GŐZ telített / túlhevített 0 110ºC ºC ºC / (t max > 110ºC) ºC 1 5 bar 5 20 bar 1 40 bar / Nem tartozik a hatálya alá Legmagasabb veszélyesség Fajlagos hőkapacitás 4,1868 kj/kg K 4,1868 kj/kg K Hőátadási tényező hőleadásnál Elérhetőség Közeg kezelés Közepes érték Jó hőátadás Ivó-, ipari- vagy kútvíz felhasználható Egyszerű lágyítás, és/vagy adalékolás Közepes érték Jó hőátadás Ivó-, ipari- vagy kútvíz felhasználható Komoly vízelőkészítés és vízminőség ellenőrzés szükséges -250 bar Legmagasabb veszélyesség kj/kg / kj/kg Nagy érték, igen jó hőátadás Ivó-, ipari- vagy kútvíz felhasználható Komoly vízelőkészítés és vízminőség ellenőrzés szükséges TERMOOLAJ nyitott / zárt rendszer ºC / ºC 1 10 bar / -20 bar Mérsékelt veszélyesség 1,7 2,9 kj/kg K Mérsékelt érték és hőátadás Speciális termoolaj megvásárlása szükséges Nem szükséges, hosszabb idő után ellenőrzés, szükség szerint csere

8 Pótlólagos betáplálás Minőség szabályozás, Lelúgozás, leiszapolás Keringető szivattyú Kondenzvíz leválasztás, gyűjtés, kezelés, visszavezetés Fagyveszély Hőhordozó közegek MELEGVÍZ Nem szükséges normál üzemben, csak légtelenítés, vagy szivárgás esetén Nem szükséges FORRÓVÍZ Nem szükséges normál üzemben, csak légtelenítés, vagy szivárgás esetén Minőség ellenőrzés, gáztalanítás szükséges GŐZ telített / túlhevített Folyamatosan szükséges lelúgozás / iszapolás illetve kondenzvíz kigőzölgés miatt Szükséges TERMOOLAJ nyitott / zárt rendszer Nem szükséges normál üzemben, csak légtelenítés, vagy szivárgás esetén Nem szükséges Szükséges Szükséges Nem szükséges Szükséges Nem szükséges Nem szükséges Szükséges Nem szükséges Van! Fagyálló bekeveréssel elkerülhető Van! Hőntartás, vagy kisérő fűtés kell (fagyálló nem használható) Van! Hőntartás, vagy kisérő fűtés kell (fagyálló nem használható) Nincs! (olaj dermedése kárt nem okoz) Korrózióveszély Van Van Van Nincs Tűzveszély Nincs Nincs Nincs Van

9 Besorolás

10 A tölteteket két csoport valamelyikébe kell sorolni A veszélyes töltetek alkotják az 1. csoportot: - a robbanásveszélyes töltetek, - a rendkívül gyúlékony töltetek, - a könnyen gyulladó töltetek, - a gyúlékony töltetek (ha a legnagyobb megengedhető hőmérséklet nagyobb, mint a lobbanáspont), - a nagyon mérgező és mérgező töltetek, - az oxidáló töltetek. Nem veszélyes töltetnek minősül és a 2. csoportba tartozik minden egyéb az előbbi felsorolásban nem említett töltet.

11 9/2001. (IV. 5.) GM rendelet szerinti besorolás (5. ábra) Túlhevülési veszély lehetőségével üzemelő, tüzeléssel vagy más módon fűtött, nagyobb mint 110 ºC hőmérsékletű gőz vagy forró víz előállítására szolgáló nyomástartó berendezés, ha a térfogata nagyobb, mint 2 liter, továbbá minden nyomással igénybe vett főzőedény.

12 9/2001. (IV. 5.) GM rendelet szerinti besorolás (1. ábra) Az edény töltete gáz, cseppfolyós gáz, nyomás alatt oldott gáz, gőz és olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nagyobb, mint 0,5 barg túlnyomás és töltete veszélyes, az 1. csoportba tartozik.

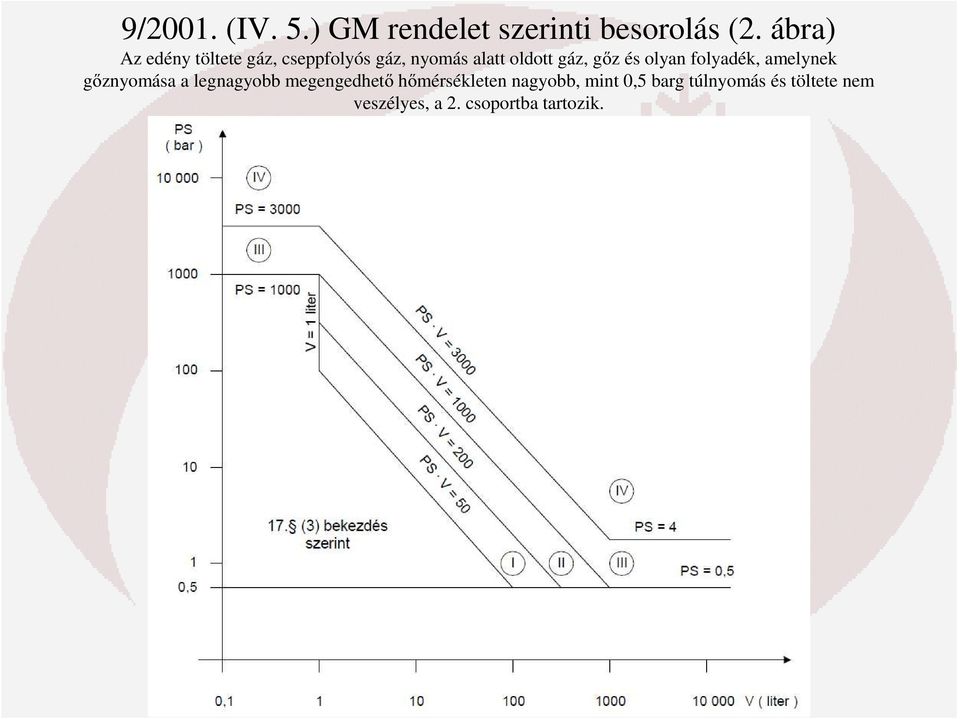

13 9/2001. (IV. 5.) GM rendelet szerinti besorolás (2. ábra) Az edény töltete gáz, cseppfolyós gáz, nyomás alatt oldott gáz, gőz és olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nagyobb, mint 0,5 barg túlnyomás és töltete nem veszélyes, a 2. csoportba tartozik.

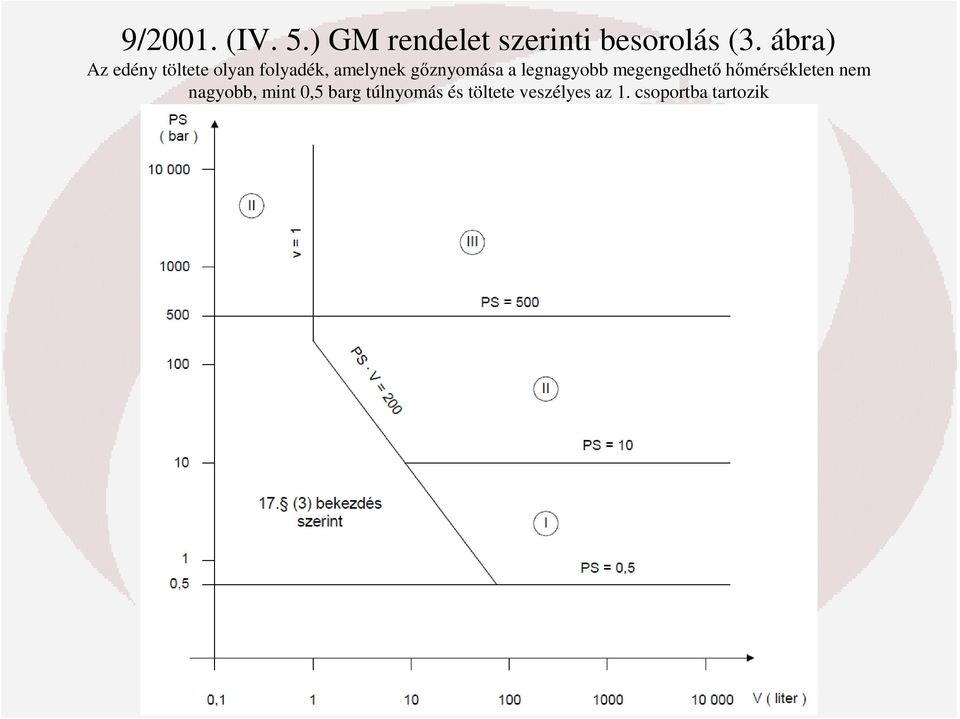

14 9/2001. (IV. 5.) GM rendelet szerinti besorolás (3. ábra) Az edény töltete olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nem nagyobb, mint 0,5 barg túlnyomás és töltete veszélyes az 1. csoportba tartozik

15 9/2001. (IV. 5.) GM rendelet szerinti besorolás (4. ábra) Az edény töltete olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nem nagyobb, mint 0,5 barg túlnyomás és töltete nem veszélyes a 2. csoportba tartozik

16 9/2001. (IV. 5.) GM rendelet szerinti besorolás (6. ábra) Csővezeték, ha a töltet gáz, cseppfolyós gáz, nyomás alatt oldott gáz, gőz és olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nagyobb, mint 0,5 barg túlnyomás és a töltet veszélyes, az 1. csoportba tartozik

17 9/2001. (IV. 5.) GM rendelet szerinti besorolás (7. ábra) Csővezeték, ha a töltet gáz, cseppfolyós gáz, nyomás alatt oldott gáz, gőz és olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nagyobb, mint 0,5 barg túlnyomás és a töltet nem veszélyes, a 2. csoportba tartozik

18 9/2001. (IV. 5.) GM rendelet szerinti besorolás (8. ábra) Csővezeték, ha a töltet olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nem nagyobb, mint 0,5 barg túlnyomás és a töltet veszélyes az 1. csoportba tartozik

19 9/2001. (IV. 5.) GM rendelet szerinti besorolás (9. ábra) Csővezeték, ha a töltet olyan folyadék, amelynek gőznyomása a legnagyobb megengedhető hőmérsékleten nem nagyobb, mint 0,5 barg túlnyomás és a töltet nem veszélyes a 2. csoportba tartozik

20 Az egyes kategóriákhoz rendelt megfelelőség értékelési eljárások I. kategória A modul; II. kategória A1 modul, D1 modul, E1 modul; III. kategória B1 + D modul, B1 + F modul, B + E modul, B + C1 modul, H modul; IV. kategória B + D modul, B + F modul, G modul, H1 modul.

21 Modulok A modul - a gyártás belső ellenőrzése A1 modul - a gyártás belső ellenőrzése, az átvételi eljárás felügyeletével B modul - EK-típusellenőrzés B1 modul - EK-tervellenőrzés C1 modul - típusazonossági vizsgálat D modul - gyártás minőségbiztosítása D1 modul - gyártás minőségbiztosítása E modul - termék minőségbiztosítás E1 modul - termék minőségbiztosítás F modul - termékellenőrzés G modul - EK egyedi ellenőrzés H modul - teljes minőségbiztosítás H1 modul - teljes minőségbiztosítás tervellenőrzéssel és az átvételi eljárás különleges felügyeletével

22 63/2004. (IV. 27.) GKM rendelet Nyomástartó Berendezések Műszaki-Biztonsági Szabályzata Bejelentés, besorolás, nyilvántartás 1.1. Bejelentés 1.2. Javítás, átalakítás bejelentése 1.3. Változások bejelentése 1.4. Rendkívüli esemény bejelentése 1.5. Besorolás 1.6. Nyilvántartás Hatósági eljárások 2.1. Létesítési engedélyezési eljárás 2.2. Nyomástartó berendezések áttelepítése 2.3. Használatbavételi engedélyezési eljárás 2.4. Használatbavételi engedély visszavonásának feltételei 2.5. Javítás, átalakítás jóváhagyási eljárás 2.6. Megszüntetési eljárás

23 63/2004. (IV. 27.) GKM rendelet Nyomástartó Berendezések Műszaki-Biztonsági Szabályzata Hatósági ellenőrzések 3.1. Általános előírások 3.2. Hatósági nyomáspróba 3.3. Biztonsági szelep ellenőrzése, hitelesítése 3.4. Elrendelt különleges ellenőrző vizsgálatok 3.5. Hatósági szemle 3.6. Rendkívüli hatósági ellenőrzés Egyéb hatósági eljárások 4.1. A kazánok vegyi kezelését végző szervezetek alkalmasságának tanúsítása 4.2. Az üzemben tartói ellenőrző szervezet tevékenységének jóváhagyása 4.3. Hegesztett szerkezet gyártójának hatósági nyilvántartásba vétele

24 63/2004. (IV. 27.) GKM rendelet szerinti besorolás

25 Szabványok MSZ EN Vízcsöves kazánok és segédberendezéseik szabványsorozat MSZ EN Nagyvízterű kazánok szabványsorozat

26 MSZ EN Általános követelmények MSZ EN Kazánok és segédberendezéseik nyomással terhelt részeinek anyagai MSZ EN Nyomással terhelt részek tervezése és számítása MSZ EN Használatban lévõ kazánok élettartam-becslései MSZ EN A kazán nyomással terhelt részeinek gyártása MSZ EN A kazán nyomással terhelt részei gyártásának, dokumentációjának és megjelölésének ellenőrzése MSZ EN Kazánberendezések követelményei MSZ EN Kazánok gáznemű és folyékony tüzelőanyagú tüzelőberendezéseinek követelményei MSZ EN Kazánok szilárd, porlasztott tüzelőanyagú tüzelőberendezéseinek követelményei MSZ EN A megengedettnél nagyobb nyomás ellen védő eszközök követelményei MSZ EN A kazánok és tartozékaik határoló berendezéseinek követelményei MSZ EN A táp- és a kazánvíz minőségi követelményei MSZ EN Füstgáztisztító berendezések követelményei MSZ EN Nyomás alatt cseppfolyósított ammóniát és ammónia vizes oldatát használó, a füstgázt nitrogén-oxidoktól mentesítő (DENOX-) rendszerek követelményei MSZ EN Átvételi vizsgálatok MSZ EN Kazánok szilárd tüzelőanyagú, rostélyos és fluidágyas tüzelőberendezéseinek követelményei MSZ CR Útmutató a gyártótól független vizsgálószervezet bevonására

27 MSZ EN Általános követelmények MSZ EN Kazánok és segédberendezéseik nyomással terhelt részeinek anyagai MSZ EN Nyomással terhelt részek tervezése és számítása MSZ EN A kazán nyomással terhelt részeinek gyártása MSZ EN Gyártásközi ellenőrzés, dokumentáció és a kazán nyomással terhelt részeinek megjelölése MSZ EN Kazánberendezések követelményei MSZ EN A kazánok gáznemű és folyékony tüzelőanyagú tüzelőrendszereinek követelményei MSZ EN A megengedettnél nagyobb nyomás elleni védelem követelményei MSZ EN A kazánok és tartozékaik határoló eszközeinek követelményei MSZ EN A táp- és a kazánvíz minőségi követelményei MSZ EN Átvételi vizsgálatok MSZ EN Kazánok szilárd tüzelőanyagú, rostélyos tüzelőberendezéseinek követelményei EN Működtetési előírások (Operating instructions) MSZ CR Útmutató a gyártótól független vizsgálószervezet bevonására

28 Kazánokhoz alkalmazható anyagok Nyomással igénybevett részekhez, csak szavatolt meleg-szilárdságú anyagok használhatók MSZ EN Lapos acéltermékek nyomástartó berendezésekhez MSZ EN Acélok egyszerű nyomástartó edényekhez MSZ EN Nyomástartó acélöntvények MSZ EN Varrat nélküli acélcsövek nyomástartó berendezésekhez MSZ EN Hegesztett acélcsövek nyomástartó berendezésekhez MSZ EN Kovácsolt acél nyomástartó berendezésekhez. MSZ EN Melegszilárd, hegeszthető acélból melegen hengerelt rudak nyomástartó berendezésekhez

29 Hőtermelés Hőtermelésre lehetőség van saját célra, illetve értékesítési céllal, távhő céljára. A különböző teljesítményű rendszerek esetében eltérő az engedélyezés folyamata. Az alábbiakban összefoglaltuk a különböző hőteljesítmény kategóriákhoz szükséges engedélyeket és hatóságokat. Ez az összefoglalás csak a hőtermelő és elosztó rendszerre vonatkozik. A hőforrástól, alkalmazott tüzelőanyagtól függően további eljárások, engedélyek lehetnek szükségesek.

30 Hőtermelés jogszabályai évi XVIII. Törvény a távhőszolgáltatásról 157/2005. (VIII. 15.) Korm. Rendelet a távhőszolgáltatásról szóló évi XVIII. törvény végrehajtásáról 260/2006. (XII. 20.) Korm. Rendelet a Magyar Kereskedelmi Engedélyezési Hivatalról

31 Hőtermelés engedélyezési eljárásai Q th 5 MW th Építési engedély Helyi önkormányzat Hőértékesítés esetén távhőtermelői működési engedély - MEH 0,5 MW th < Q th 5 MW th Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Hőértékesítés esetén távhőtermelői működési engedély - MEH 5 MW th < Q th 50 MW th Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Létesítési és működési engedély Magyar Energia hivatal (MEH) 50 MW th < Q th 300 MW th Egységes Környezethasználati Engedély Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Létesítési és működési engedély Magyar Energia hivatal (MEH) 300 MW th < Q th Környezeti hatásvizsgálat Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Létesítési és működési engedély Magyar Energia hivatal (MEH)

32 Villamos energia termelés jogszabályi előírásai 36/2002. (XII. 19.) GKM rendelet a villamosenergia-rendszer irányításával, működésével és használatával összefüggő egyes adatszolgáltatásokról 5/2005 GKM rendelet A villamosenergia-elosztás és -átvitel, a rendszerirányítás és a rendszerszintű szolgáltatások hatósági díjának középtávú szabályozásáról évi LXXXVIII. törvény az energiaadóról évi LXXXVI. Törvény a villamos energiáról 57/2007.(IV.8.) GKM rendelet A villamos energia átállási költség megállapításáról 109/2007. (XII. 23.) GKM rendelet az átvételi kötelezettség alá eső villamos energiának az átviteli rendszerirányító által történő szétosztásáról és a szétosztás során alkalmazható árak meghatározásának módjáról 115/2007. (XII. 29.) GKM rendelet a villamosenergia-piaci egyetemes szolgáltatás árképzéséről, valamint az egyetemes szolgáltatás keretében nyújtandó termékcsomagról 117/2007. (XII. 29.) GKM rendelet a közcélú villamos hálózatra csatlakozás pénzügyi és műszaki feltételeiről 119/2007. (XII. 29.) GKM rendelet a villamos energia rendszerhasználati díjakról 273/2007. (X. 19.) Korm. rendelet a villamos energiáról szóló évi LXXXVI. törvény egyes rendelkezéseinek végrehajtásáról 285/2007. (X. 29.) Kormányrendelet a villamosenergia-rendszer jelentős zavara és a villamosenergia-ellátási válsághelyzet esetén szükséges intézkedésről 382/2007. (XII. 23.) Korm. rendelet a villamosenergia-ipari építésügyi hatósági engedélyezési eljárásokról

33 Villamos energia termelés fogalom meghatározásai Erőmű: egy telephelyen lévő olyan energia-átalakító létesítmény, amely elsődleges energiaforrás felhasználásával villamos energiát termel, engedélyezési szempontból ideértve az energia tározós erőművet is; Háztartási méretű kiserőmű: olyan, a kisfeszültségű hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye nem haladja meg az 50 kva-t; Kiserőmű: 50 MW-nál kisebb teljesítőképességű erőmű; Kiserőművi összevont engedély: az engedélyköteles kiserőmű létesítésére és villamosenergia-termelésére vonatkozó engedély; Megújuló energiaforrás: nem fosszilis és nem nukleáris energiaforrás (nap, szél, geotermikus energia, hullám-, árapályvagy vízenergia, biomassza, biomasszából közvetve vagy közvetlenül előállított energiaforrás, továbbá hulladéklerakóból, illetve szennyvízkezelő létesítményből származó gáz, valamint a biogáz);

34 Villamos energia termelés Országos és nemzetközi szinten a villamos energia ellátást és kereskedelmet a Magyar Villamos Művek Zrt. (MVM: ) irányítja. A villamos energia termelés és fogyasztás egyensúlyának fenntartásáért a Magyar Villamosenergia-ipari Átviteli Rendszerirányító Zártkörűen Működő Részvénytársaság (MAVIR ZRt.: ) felelős. A villamos energia legnagyobb részét központilag erőművekben termelik, de egyre nagyobb teret kap és támogatást élvez a decentralizált helyi, hőenergiával kapcsoltan, vagy megújuló energia forrásokra alapozott villamos energia termelés is. A megtermelt villamos energia elosztóhálózaton keresztül jut el a fogyasztókhoz. A villamos elosztóhálózat átlagos vesztesége Magyarországon kb. 10%. Helyi termelés és felhasználás esetén megspórolhatjuk ezt a hálózati veszteséget. A villamos energiát a helyi áramszolgáltatókon keresztül lehet megvásárolni és felhasználni. Saját termelés esetén az ő, közreműködésükkel és engedélyükkel lehet a rendszerbe villamos energiát visszatáplálni.

35 Villamos energia termelés engedélyezési eljárásai P e 50 kva (~50 kw e ) - Háztartási kiserőmű Építési engedély Helyi önkormányzat Bejelentés a helyi áramszolgáltató felé, igény esetén az áramszolgáltató kötelező átvenni a termelt és helyileg fel nem használt energiát 50 kw e < P e 500 kw e (0,5 MW e ) - Kiserőmű Építési engedély Helyi önkormányzat ha csak saját felhasználás történik, egyébként Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) bevonásával Bejelentés a helyi áramszolgáltató felé, visszatáplálási igény esetén - Hálózati csatlakozási engedély 0,5 MW e < P e 5 MW e - Kiserőmű Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Egyszerűsített kiserőművi összevont engedély Magyar Energia hivatal (MEH) Hálózati csatlakozási engedély - Helyi áramszolgáltató 5 MW e < P e 20 MW e - Kiserőmű Környezetvédelmi engedélyezési eljárás az állami főépítész bevonásával a megyei területrendezési tervekkel való összhang biztosítására Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Egyszerűsített kiserőművi összevont engedély Magyar Energia hivatal (MEH) Hálózati csatlakozási engedély - Helyi áramszolgáltató

36 Villamos energia termelés engedélyezési eljárásai 20 MW e < P e 50 MW e - Kiserőmű Környezeti hatásvizsgálat köteles az állami főépítész bevonásával a megyei területrendezési tervekkel való összhang biztosítására Egységes Környezethasználati Engedély Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Egyszerűsített kiserőművi összevont engedély Magyar Energia hivatal (MEH) Hálózati csatlakozási engedély - Helyi áramszolgáltató 50 MW e < P e - Erőmű Környezetvédelmi engedély - Országos Környezetvédelmi, Természetvédelmi és Vízügyi Főfelügyelőség és az állami főépítész bevonásával a megyei és országos területrendezési tervekkel való összhang biztosítására Építési engedély Magyar Kereskedelmi Engedélyezési Hivatalról (MKEH) kapcsolódó létesítmények tekintetében - Helyi önkormányzat Erőmű létesítési és működési engedély Magyar Energia hivatal (MEH) Hálózati engedélyes jóváhagyása - MAVIR, Áramszolgáltató Vezetékjogi engedély - Magyar Kereskedelmi Engedélyezési Hivatal (MKEH)

37 Hasznos linkek Magyar Villamos Művek Zrt. MVM: Magyar Villamosenergia-ipari Átviteli Rendszerirányító Zrt. MAVIR ZRt.: Magyar Kereskedelmi Engedélyezési Hivatal: Magyar Energia Hvatal: Energiaközpont Nonprofit Kft.

38 Magyarországi Áramszolgáltatók Dalkia Energia Zrt. DÉMÁSZ ELMŰ Nyrt. ÉMÁSZ E-ON DÉDÁSZ ortenet/ E-ON ÉDÁSZ egtortenet/ E-ON Energiakereskedő E-ON Hungária E_ON TITÁSZ e-iroda.eon-tiszantul.com MÁSZ

39 Kockázatkezelés, védelmi rendszerek

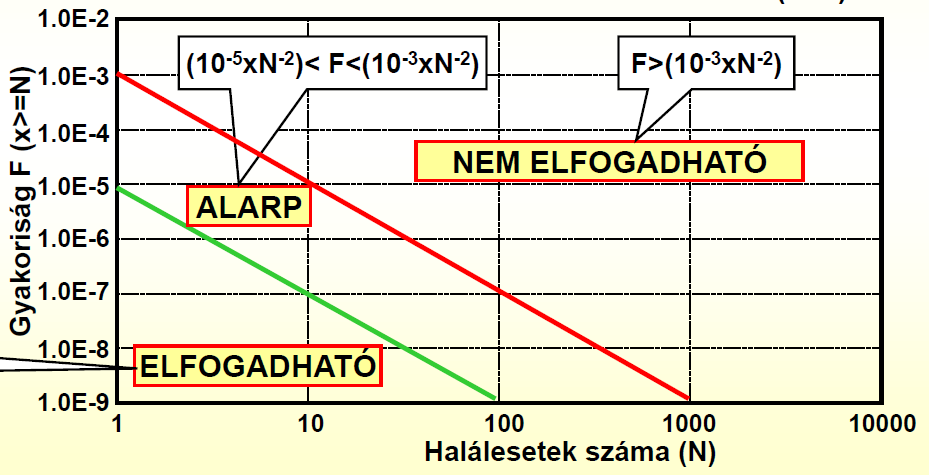

40 Veszélyek és kockázatok elemzése és értékelése

41 Védelmi rétegek

42 Kockázat menedzselés

43 Védelmi rétegek

44 Direktívák

45 Biztonságtechnikai szabványok

46 Rövidítések BPCS: Basic Process Control System Alap folyamatirányító rendszer DC: Diagnostic Coverage Diagnosztikai lefedettség DCS: Distributed Control System Osztott irányító rendszer EUC: Equipment Under Control Irányított berendezés H&RA: Hazard and Risk Analysis Veszély- és kockázat analízis LS: Logic Solver Logikai vezérlő (kiértékelő) MooN: M out of N M az N-ből szavazás MOS: Maintenance Override Switch Karbantartási feloldó kapcsoló MTTF: Mean Time To Failure Átlagos idő hibáig MTTR: Mean Time To Repair - Átlagos idő javításig MTBF: Mean Time Between Failure - Átlagos idő hibák között PFDavg: Average Probability of Failure on Demand Hibázás átlagos valószínűsége megkívánt (működés esetén) S(I)F: Safety (Instrumented) Function Biztonsági (műszerezett) funkció SIL: Safety Integrity Level Biztonsági integritási szint SIS: Safety Instrumented System Biztonsági műszerezésű rendszer SFF: Safe Failure Fraction: Biztonságos hiba aránya SLC: Safety Life Cycle Biztonsági életciklus SRS: Safety Requirement Specification Biztonsági követelmény specifikáció RR(F): Risk Reduction (Factor) Kockázat csökkentési (tényező)

47 Biztonsági követelmények meghatározása Meghatározni a technológiai folyamat és a kapcsolódó berendezések veszélyeit és veszélyes eseményeit Meghatározni az események sorozatát, amely a veszélyes eseményhez vezet Azonosítani a veszélyekhez és a veszélyes eseményekhez vezető kiindulási okokat Meghatározni a kiindulási okok gyakoriságát, frekvenciáját Meghatározni a veszélyekhez kapcsolódó következmények súlyosságát Megbecsülni a veszélyekhez kapcsolódó kockázatokat A kockázatcsökkentés követelményeinek meghatározása Lehetséges biztonsági funkciók azonosítása Annak felülvizsgálata, hogy a tervezett biztonsági funkciók hatásosak-e az adott veszélyes esemény vonatkozásában

48 Tevékenységek, eljárások A veszély- és kockázat elemzés során feltárt minden veszélyhez a lehetséges védelmi rétegeket meg kell határozni. Az összes azonosított biztonsági funkciót védelmi rétegekhez (IPL) kell rendelni. Meg kell határozni a védelmi rétegekhez rendelt biztonsági funkciók számításba vehető kockázatcsökkentését (RRF, PFD). Azonosítani kell a műszerezett biztonsági funkciókat (SIF). Meg kell határozni a műszerezett biztonsági funkciók (SIF) igényelt biztonsági integritási szintjét (SIL) az igényelt kockázatcsökkentés (RRF) alapján El kell készíteni a SIF-ek feladat meghatározását és a funkció dokumentációját (C-E mátrix, narratív) Biztonsági követelmény specifikáció összeállítása minden műszerezett biztonsági funkcióra (SIF), dokumentálás
