2 A térbeli adatok megjelenítési módszerei, avagy a hazug térképek problematikája Jakobi Ákos ELTE jakobi@caesar.elte.hu

3 Hol jelentős a bűnözés?

4 Lakásbetörések (police.hu)

7 Regisztrált bűncselekmények száma Magyarországon (2013)

8 Regisztrált bűncselekmények száma ezer főre Magyarországon (2013)

10 A térképezés hatalom Az emberek jelentős része nem tesz különbséget térkép és valóság között A térkép nem a valóság, csak annak egy modellje! A térképek (bármennyire is úgy tűnik) nem objektív és megbízható eszközök, inkább szubjektív és gyanakvást keltő alkotások (Robert Steiner 2001) Számos akaratlagos vagy akaratlan trükk említhető, amellyel félrevezethető vagy befolyásolható a térképolvasó A térkép készítőjének és fogyasztójának is ajánlatos tisztában lennie ezekkel!

11 Lying with maps Psychology of maps Perception of maps ICA Commission on Cognitive Visualization

12 A csalás és leleplezés terepei Módszerválasztás Kategorizálás Színhasználat, jelhasználat Generalizálás, skála Önkényes térlehatárolás Adathasználat

13 Módszerek és végtermékek

14 Pontsűrűség térkép Izovonalas (kernel density) ábrázolás

15 Sűrűségtérképek különböző kernel-beosztások mellett G-Search dreher kulcsszó-előfordulások különböző interpolált modelljei Budapesten (kernel 0,01; 0,02; 0,03; 0,05 fok)

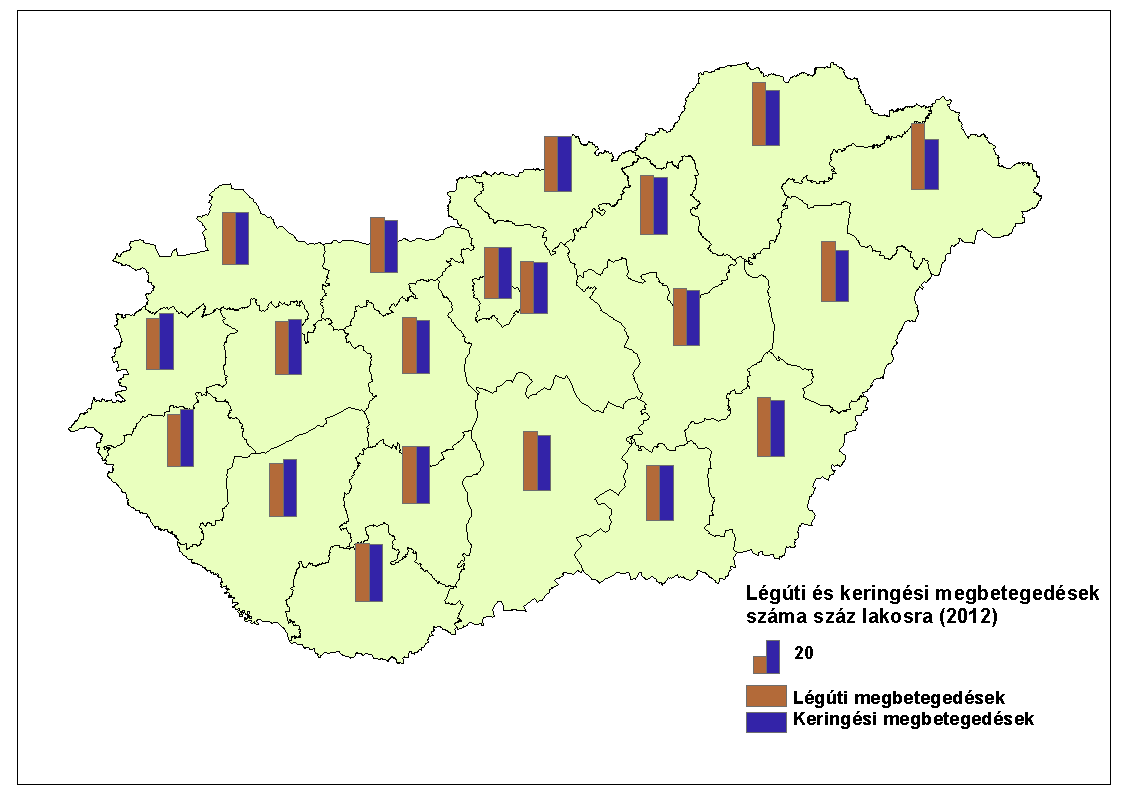

16 Kartodiagramok Légúti és keringési megbetegedések száma ezer főre

17 Nagyok vagy kicsik a különbségek? Keringési megbetegedések száma ezer főre 3x magassági torzítás Torzítatlan

18 Nagyok vagy kicsik a különbségek? Keringési megbetegedések száma ezer főre Négyzetes magassági torzítás Log transzformált

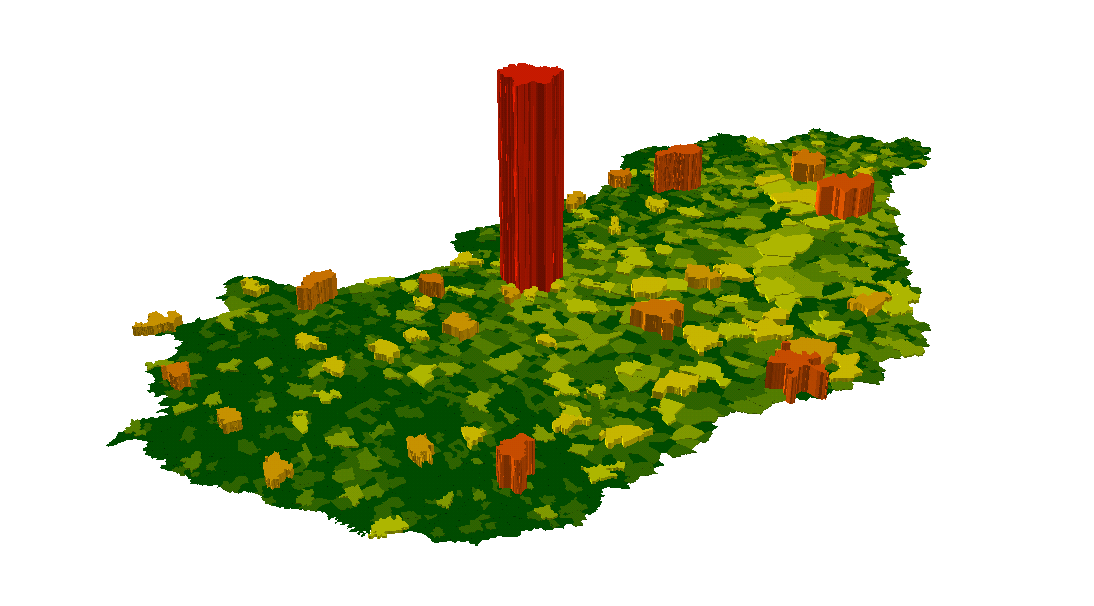

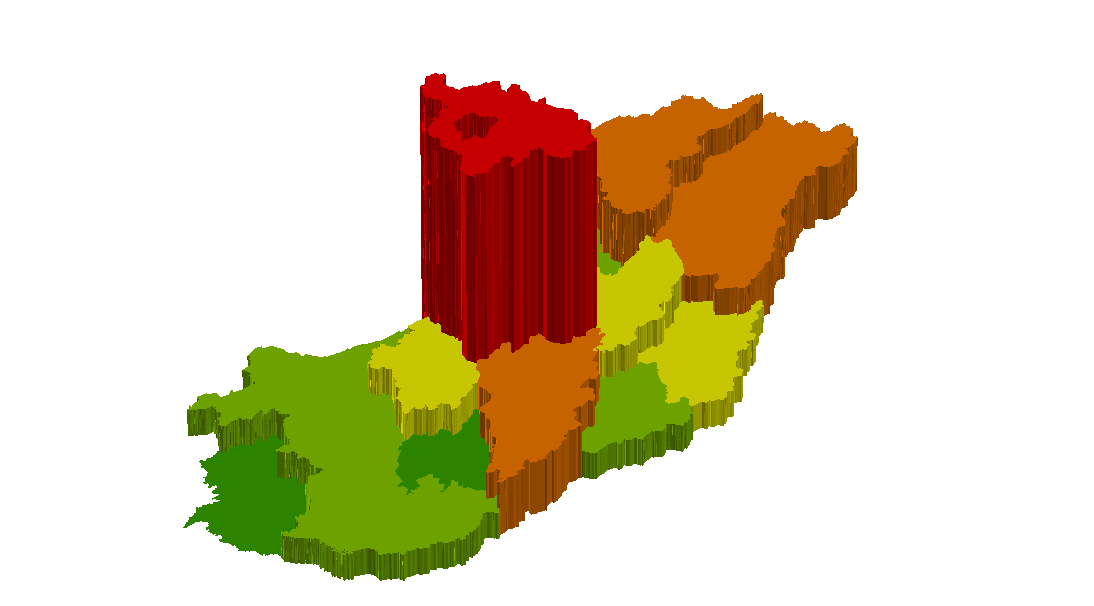

19 Perspektív torzítás, kitakarás Légúti megbetegedések száma (2012)

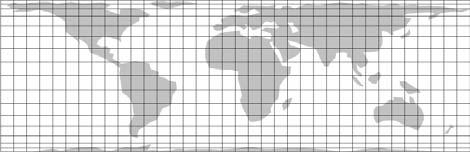

20 A vetületi torzulás örök téma Kis területű országoknál persze kevésbé szembetűnő Mercator-féle szögtartó vetület Lambert-féle területtartó vetület

21 A vetületi torzulás örök téma Kis területű országoknál persze kevésbé szembetűnő Világtérkép gyerekeknek: Mercator-féle szögtartó vetület

22 Kategorizálás

23 Háztartások száma Tajvan-ban

24 Mit szeretnénk hangsúlyozni: komoly vagy elenyésző a probléma? Fertőző megbetegedések száma ezer főre Kvintilisek alapján Természetes törések alapján

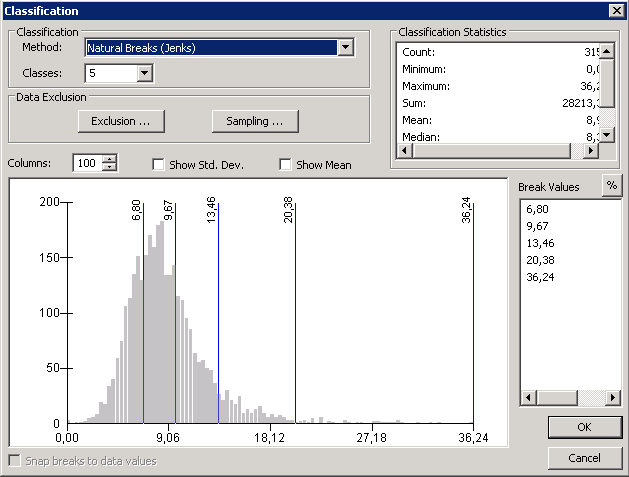

25 Mit szeretnénk hangsúlyozni: komoly vagy elenyésző a probléma? Fertőző megbetegedések száma ezer főre Valóban láthatók természetes törések a hisztogramon?

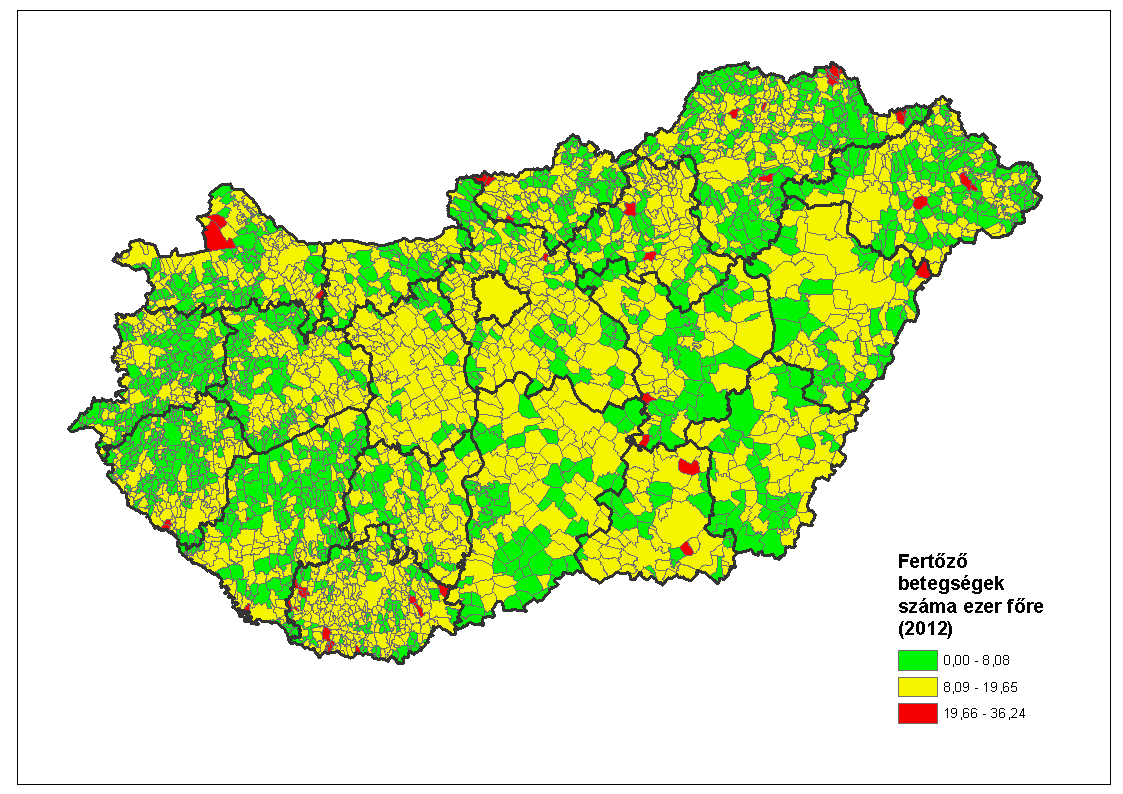

26 Eltérő kategória-szám Fertőző megbetegedések száma ezer főre 9 kategória 3 kategória

27 És mi a helyzet az outlierekkel? Fertőző megbetegedések száma ezer főre

28 Színhasználat, jelhasználat

29 Carte Rouge (Teleki Pál, 1920)

30 Vörös szín Alkoholfogyasztás (liter/fő, )

31 Náci propagandatérkép 1939-ből

33 Sötét-világos színek Bűncselekmények száma száz főre (2012)

34 Sötét-világos színek és asszociációt keltő szimbólumhasználat

35 Generalizálás, skála

36 Mennyire általánosan fogalmazunk? Kérdés: az USA mely térségeiben járt már?

37 Területi aggregáció: a helyi különbségek eltüntetése Légúti megbetegedések száma száz főre

38 Részletesség Több szimbólum eltérő benyomás

39 Eltérő részletesség Átlagkereset a vállalkozásokban (Bp. XIII. ker., 2012) 300x300 m 100x100 m

40 Adathasználat

41 Az adathasználatból fakadó problémák okai Abszolút vagy fajlagos adat Kihagyott adatok, kiragadott adatok Eltérő területi beosztási sűrűség azonos adathoz (pl. Alföld, Dunántúl) Önkényes térfelosztás, körzetlehatárolás (gerrymandering) Téves tartalmi kapcsolat az adatok között

42 Téves tartalmi kapcsolat az adatok között

43 Gerrymandering

44 A 2004-es választás nyertes pártja

45 A körzetekben nem csak egyik vagy másik párt szavazói vannak jelen

46 A többség a földrajzi területek látszólagos nagyságában nem feltétlenül jelenti a többséget a populációban

47 Egy kiragadott év adata versus több év átlaga Bűncselekmények száma száz főre (2011 és )

48 Az igazi torzított térképek: torzított kartogramok

49 A térkép pszichológiájáról

50 Lényegében minden, ami beállítható egy GIS szoftverben, befolyásolja a végterméket sőt az adatmegjelenítés mellett az adatgyűjtés és adatfeldolgozás is! A térkép alapvetően a készítője gondolatait tükrözi A szemlélő (térképolvasó) gondolatait befolyásolja sőt a világról alkotott képünket is!

51 Konvenciók, konvencionális képzetek

52 Egy lehetséges bizonyíték: szemmozgás-követés

53 Köszönöm a figyelmet!
