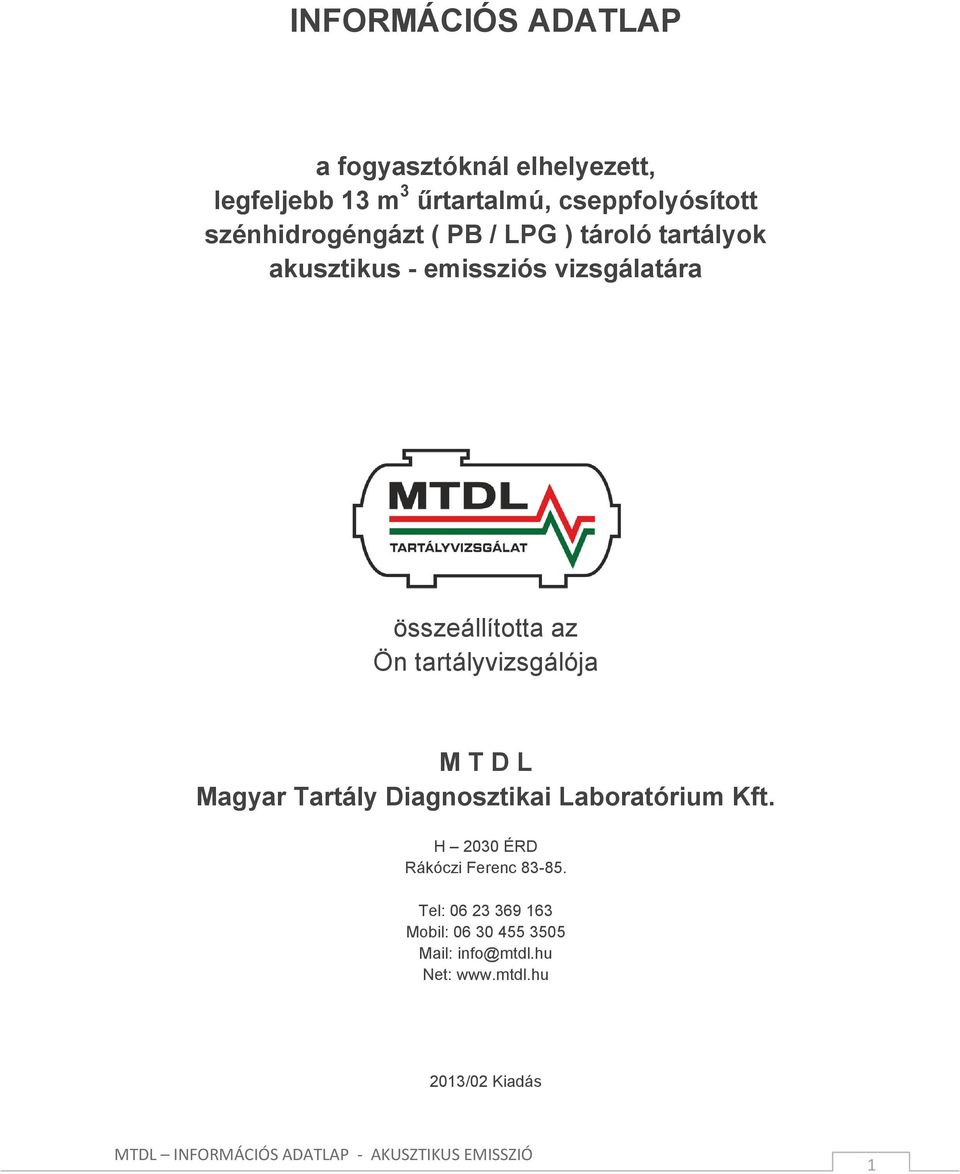

1 INFORMÁCIÓS ADATLAP a fogyasztóknál elhelyezett, legfeljebb 13 m 3 űrtartalmú, cseppfolyósított szénhidrogéngázt ( PB / LPG ) tároló tartályok akusztikus - emissziós vizsgálatára összeállította az Ön tartályvizsgálója M T D L Magyar Tartály Diagnosztikai Laboratórium Kft. H 2030 ÉRD Rákóczi Ferenc Tel: Mobil: Mail: info@mtdl.hu Net: /02 Kiadás 1

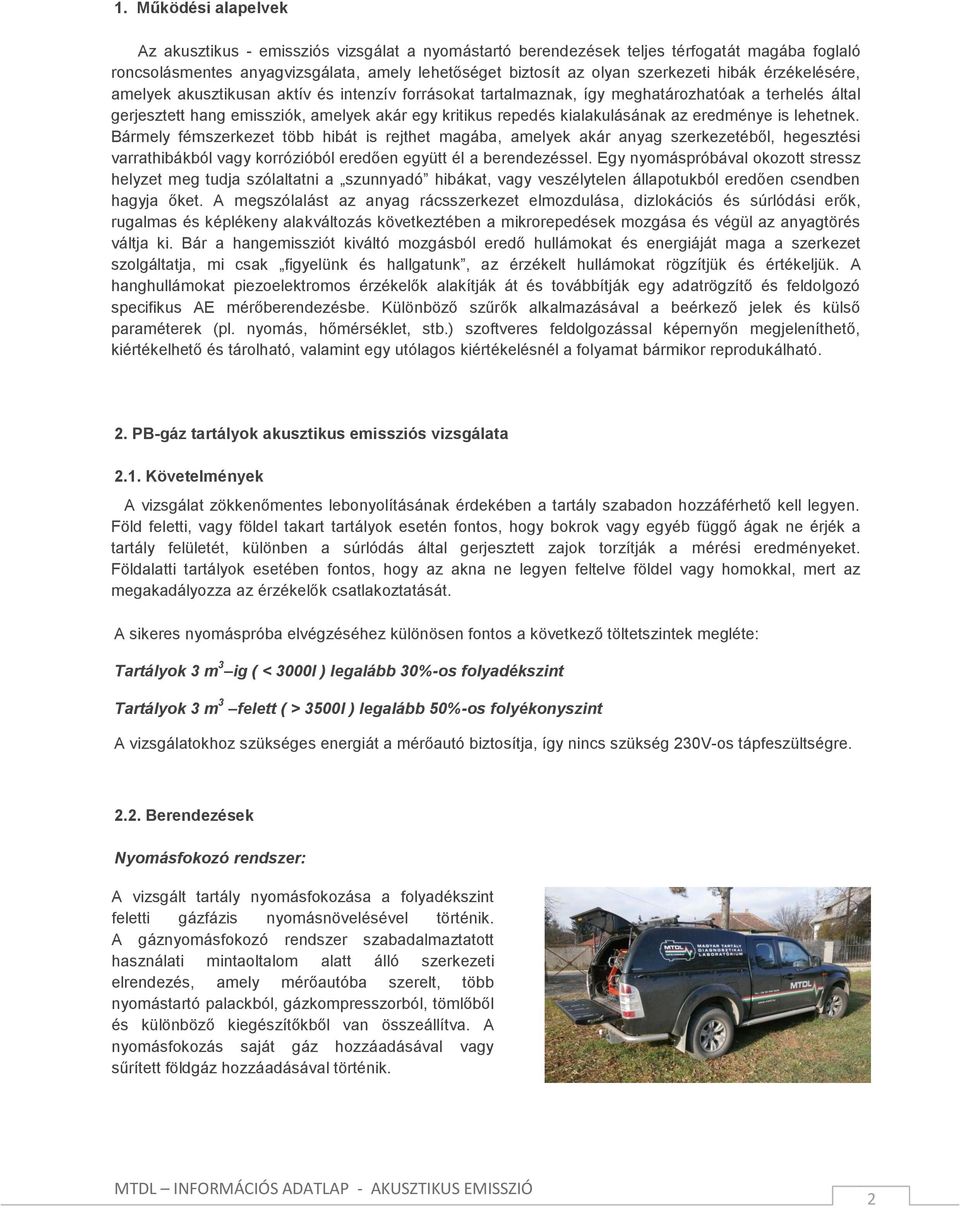

2 1. Működési alapelvek Az akusztikus - emissziós vizsgálat a nyomástartó berendezések teljes térfogatát magába foglaló roncsolásmentes anyagvizsgálata, amely lehetőséget biztosít az olyan szerkezeti hibák érzékelésére, amelyek akusztikusan aktív és intenzív forrásokat tartalmaznak, így meghatározhatóak a terhelés által gerjesztett hang emissziók, amelyek akár egy kritikus repedés kialakulásának az eredménye is lehetnek. Bármely fémszerkezet több hibát is rejthet magába, amelyek akár anyag szerkezetéből, hegesztési varrathibákból vagy korrózióból eredően együtt él a berendezéssel. Egy nyomáspróbával okozott stressz helyzet meg tudja szólaltatni a szunnyadó hibákat, vagy veszélytelen állapotukból eredően csendben hagyja őket. A megszólalást az anyag rácsszerkezet elmozdulása, dizlokációs és súrlódási erők, rugalmas és képlékeny alakváltozás következtében a mikrorepedések mozgása és végül az anyagtörés váltja ki. Bár a hangemissziót kiváltó mozgásból eredő hullámokat és energiáját maga a szerkezet szolgáltatja, mi csak figyelünk és hallgatunk, az érzékelt hullámokat rögzítjük és értékeljük. A hanghullámokat piezoelektromos érzékelők alakítják át és továbbítják egy adatrögzítő és feldolgozó specifikus AE mérőberendezésbe. Különböző szűrők alkalmazásával a beérkező jelek és külső paraméterek (pl. nyomás, hőmérséklet, stb.) szoftveres feldolgozással képernyőn megjeleníthető, kiértékelhető és tárolható, valamint egy utólagos kiértékelésnél a folyamat bármikor reprodukálható. 2. PB-gáz tartályok akusztikus emissziós vizsgálata 2.1. Követelmények A vizsgálat zökkenőmentes lebonyolításának érdekében a tartály szabadon hozzáférhető kell legyen. Föld feletti, vagy földel takart tartályok esetén fontos, hogy bokrok vagy egyéb függő ágak ne érjék a tartály felületét, különben a súrlódás által gerjesztett zajok torzítják a mérési eredményeket. Földalatti tartályok esetében fontos, hogy az akna ne legyen feltelve földel vagy homokkal, mert az megakadályozza az érzékelők csatlakoztatását. A sikeres nyomáspróba elvégzéséhez különösen fontos a következő töltetszintek megléte: Tartályok 3 m 3 ig ( < 3000l ) legalább 30%-os folyadékszint Tartályok 3 m 3 felett ( > 3500l ) legalább 50%-os folyékonyszint A vizsgálatokhoz szükséges energiát a mérőautó biztosítja, így nincs szükség 230V-os tápfeszültségre Berendezések Nyomásfokozó rendszer: A vizsgált tartály nyomásfokozása a folyadékszint feletti gázfázis nyomásnövelésével történik. A gáznyomásfokozó rendszer szabadalmaztatott használati mintaoltalom alatt álló szerkezeti elrendezés, amely mérőautóba szerelt, több nyomástartó palackból, gázkompresszorból, tömlőből és különböző kiegészítőkből van összeállítva. A nyomásfokozás saját gáz hozzáadásával vagy sűrített földgáz hozzáadásával történik. 2

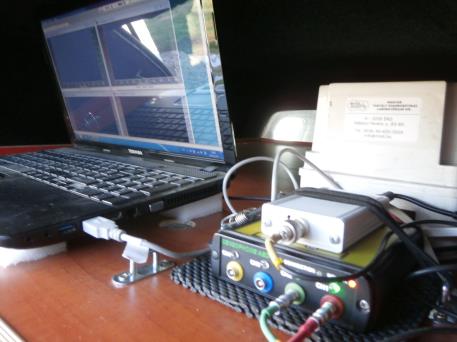

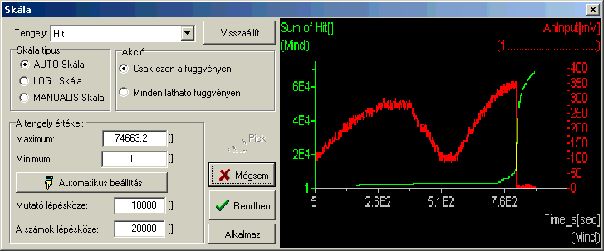

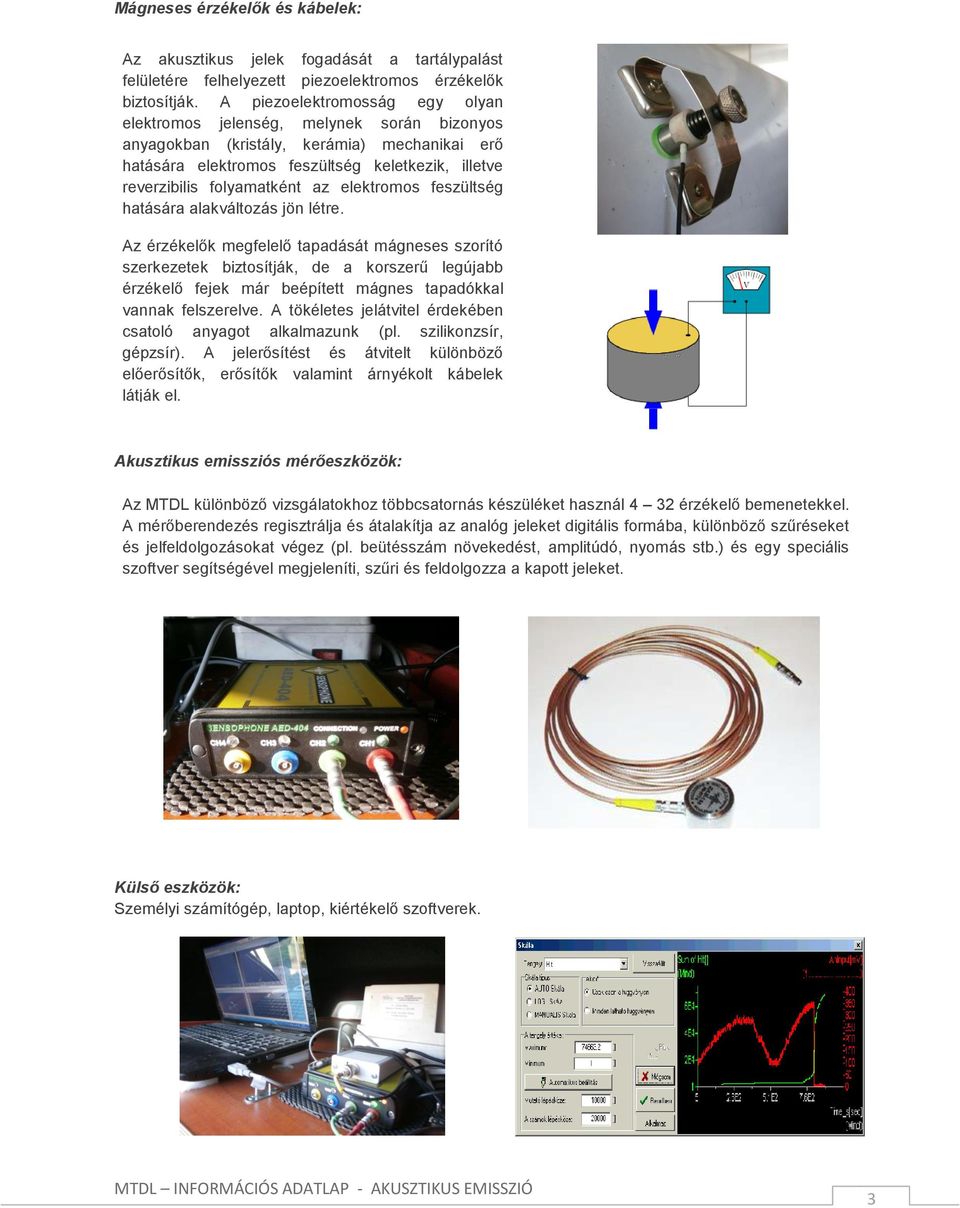

3 Mágneses érzékelők és kábelek: Az akusztikus jelek fogadását a tartálypalást felületére felhelyezett piezoelektromos érzékelők biztosítják. A piezoelektromosság egy olyan elektromos jelenség, melynek során bizonyos anyagokban (kristály, kerámia) mechanikai erő hatására elektromos feszültség keletkezik, illetve reverzibilis folyamatként az elektromos feszültség hatására alakváltozás jön létre. Az érzékelők megfelelő tapadását mágneses szorító szerkezetek biztosítják, de a korszerű legújabb érzékelő fejek már beépített mágnes tapadókkal vannak felszerelve. A tökéletes jelátvitel érdekében csatoló anyagot alkalmazunk (pl. szilikonzsír, gépzsír). A jelerősítést és átvitelt különböző előerősítők, erősítők valamint árnyékolt kábelek látják el. Akusztikus emissziós mérőeszközök: Az MTDL különböző vizsgálatokhoz többcsatornás készüléket használ 4 32 érzékelő bemenetekkel. A mérőberendezés regisztrálja és átalakítja az analóg jeleket digitális formába, különböző szűréseket és jelfeldolgozásokat végez (pl. beütésszám növekedést, amplitúdó, nyomás stb.) és egy speciális szoftver segítségével megjeleníti, szűri és feldolgozza a kapott jeleket. Külső eszközök: Személyi számítógép, laptop, kiértékelő szoftverek. 3

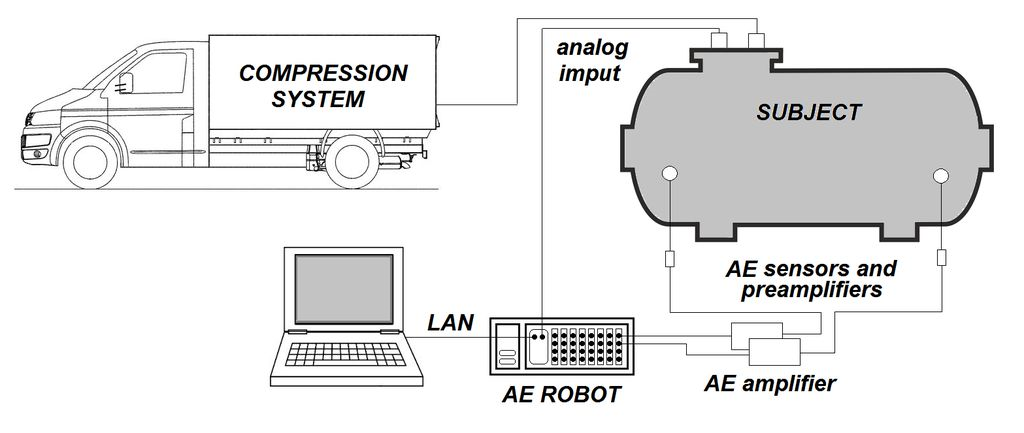

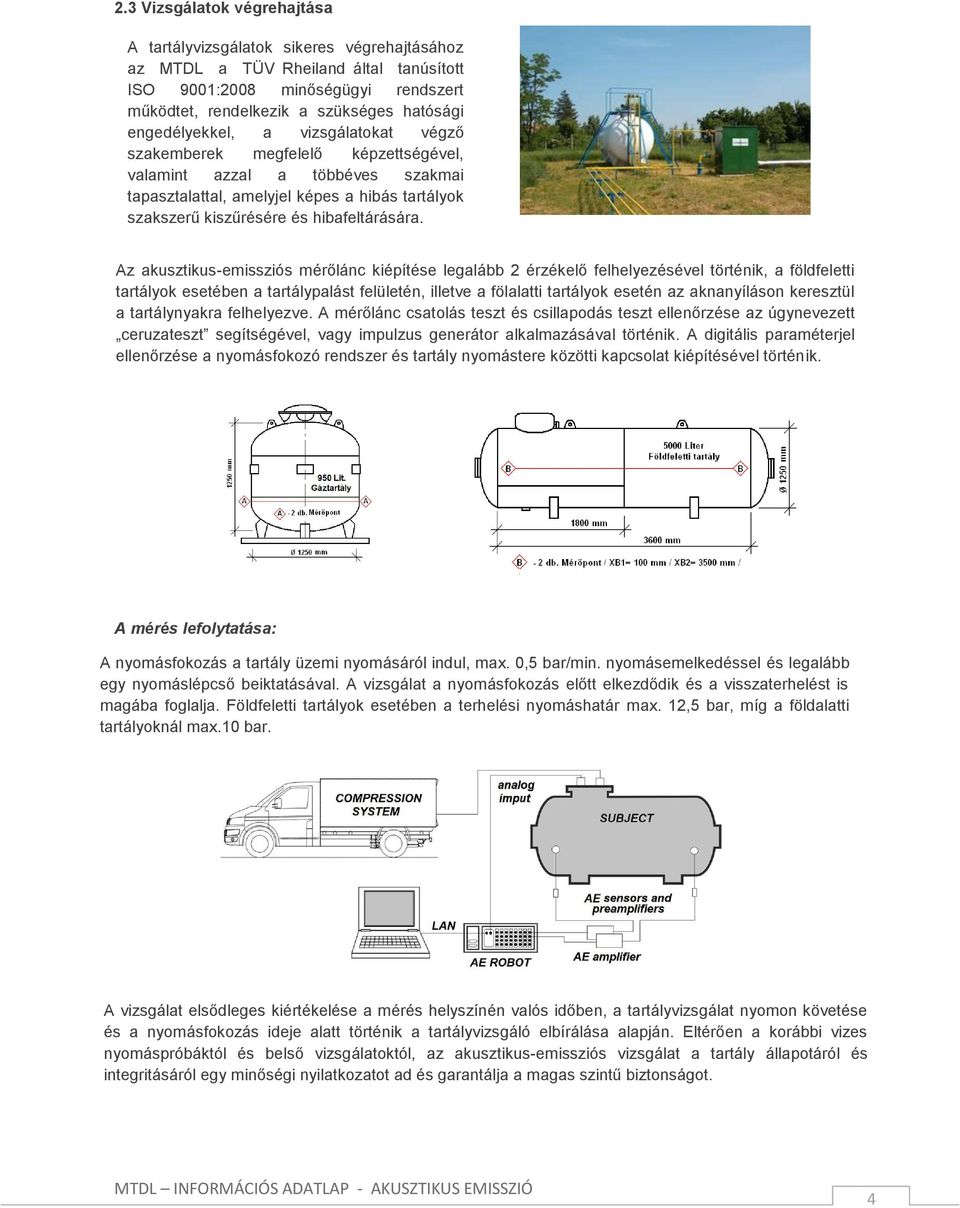

4 2.3 Vizsgálatok végrehajtása A tartályvizsgálatok sikeres végrehajtásához az MTDL a TÜV Rheiland által tanúsított ISO 9001:2008 minőségügyi rendszert működtet, rendelkezik a szükséges hatósági engedélyekkel, a vizsgálatokat végző szakemberek megfelelő képzettségével, valamint azzal a többéves szakmai tapasztalattal, amelyjel képes a hibás tartályok szakszerű kiszűrésére és hibafeltárására. Az akusztikus-emissziós mérőlánc kiépítése legalább 2 érzékelő felhelyezésével történik, a földfeletti tartályok esetében a tartálypalást felületén, illetve a fölalatti tartályok esetén az aknanyíláson keresztül a tartálynyakra felhelyezve. A mérőlánc csatolás teszt és csillapodás teszt ellenőrzése az úgynevezett ceruzateszt segítségével, vagy impulzus generátor alkalmazásával történik. A digitális paraméterjel ellenőrzése a nyomásfokozó rendszer és tartály nyomástere közötti kapcsolat kiépítésével történik. A mérés lefolytatása: A nyomásfokozás a tartály üzemi nyomásáról indul, max. 0,5 bar/min. nyomásemelkedéssel és legalább egy nyomáslépcső beiktatásával. A vizsgálat a nyomásfokozás előtt elkezdődik és a visszaterhelést is magába foglalja. Földfeletti tartályok esetében a terhelési nyomáshatár max. 12,5 bar, míg a földalatti tartályoknál max.10 bar. A vizsgálat elsődleges kiértékelése a mérés helyszínén valós időben, a tartályvizsgálat nyomon követése és a nyomásfokozás ideje alatt történik a tartályvizsgáló elbírálása alapján. Eltérően a korábbi vizes nyomáspróbáktól és belső vizsgálatoktól, az akusztikus-emissziós vizsgálat a tartály állapotáról és integritásáról egy minőségi nyilatkozatot ad és garantálja a magas szintű biztonságot. 4

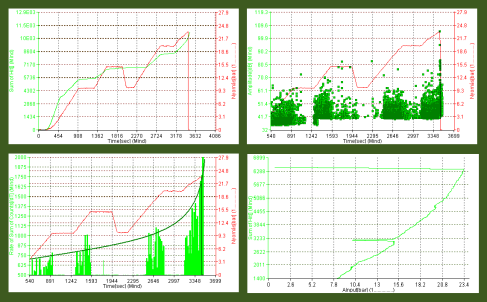

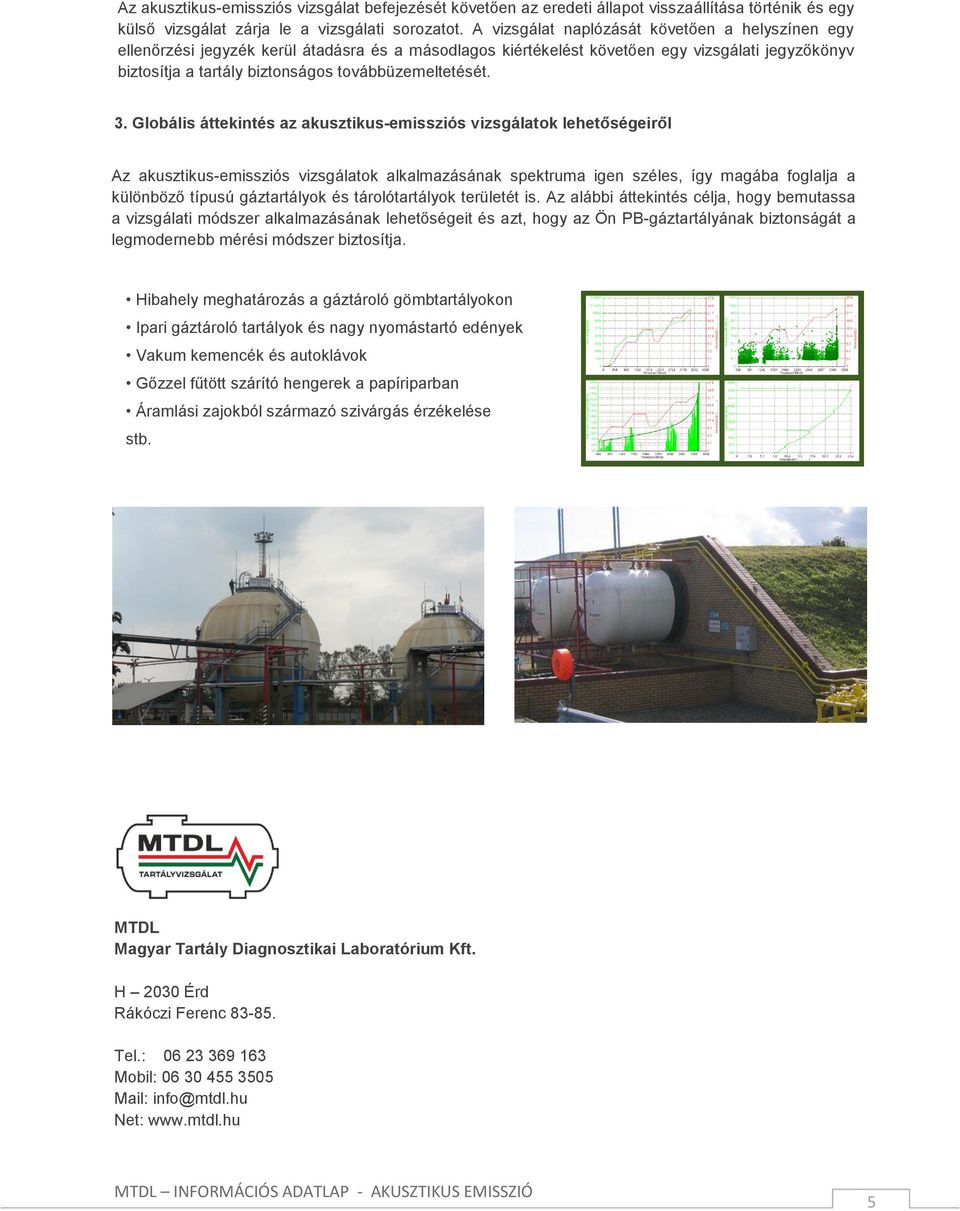

5 Az akusztikus-emissziós vizsgálat befejezését követően az eredeti állapot visszaállítása történik és egy külső vizsgálat zárja le a vizsgálati sorozatot. A vizsgálat naplózását követően a helyszínen egy ellenőrzési jegyzék kerül átadásra és a másodlagos kiértékelést követően egy vizsgálati jegyzőkönyv biztosítja a tartály biztonságos továbbüzemeltetését. 3. Globális áttekintés az akusztikus-emissziós vizsgálatok lehetőségeiről Az akusztikus-emissziós vizsgálatok alkalmazásának spektruma igen széles, így magába foglalja a különböző típusú gáztartályok és tárolótartályok területét is. Az alábbi áttekintés célja, hogy bemutassa a vizsgálati módszer alkalmazásának lehetőségeit és azt, hogy az Ön PB-gáztartályának biztonságát a legmodernebb mérési módszer biztosítja. Hibahely meghatározás a gáztároló gömbtartályokon Ipari gáztároló tartályok és nagy nyomástartó edények Vakum kemencék és autoklávok Gőzzel fűtött szárító hengerek a papíriparban Áramlási zajokból származó szivárgás érzékelése stb. MTDL Magyar Tartály Diagnosztikai Laboratórium Kft. H 2030 Érd Rákóczi Ferenc Tel.: Mobil: Mail: info@mtdl.hu Net: 5
