Nagyteljesítményű folyamatos szabályozású termoelektromos szelepmozgató

Átírás

1 Szelepmozgatók EMO TM Nagyteljesítményű folyamatos szabályozású termoelektromos szelepmozgató Nyomástartás & Vízminőség Beszabályozás & Szabályozás Hőmérséklet-szabályozás ENGINEEING ADVANTAGE Az arányos szelepmozgatót a TBV-CM és TBV-CMP szeleppel együtt alkalmazva különösen pontos folyamatos szabályozást és magas érintésvédelmi osztályt biztosít. Termosztatikus radiátor szeleppel együtt alkalmazva pontosabb helyiséghőmérséklet szabályozást biztosít, mint az on/off szabályozás. A szeleppozíció jelző bármely irányból látható, mely megkönnyíti a karbantartási eljárást. A nagy állítóerő tovább növeli a megbízhatóságot.

2 Automatikus szelepemelkedés felismerés Az optimális szabályozási jellemzők érdekében. Kábeltől függő szabályozó feszültség felismerés Csupán egyetlen típus az összes gyakori szabályozófeszültséghez. Nagy állító erő és hosszú löket A megbízható, sokoldalú működéshez. A pozíciójelző minden oldalról látható Az egyszerű karbantartás érdekében. Műszaki ismertető Alkalmazási terület: Folyamatos szabályozáshoz. Tápfeszültség: 4V AC +5% / -% Frekvencia 5-6 Hz Teljesítmény felvétel: Bekapcsolási fázisban 7 W Üzem közben 3 W Bekapcsolási áramfelvétel 5 ma Készenléti áramfelvétel 5 ma Szabályozó jel feszültség: Kábeltől függő szabályozó feszültség felismerés. -1 V / 1- V DC -1 V / 1- V DC i = 1 kω Szelepmozgatási idő: 3 s/mm Működtető erő: 15 N Érintésvédelmi osztály: IP 54 minden pozícióban. Védettségi osztály: II, EN 673 Tanúsítvány: CE, EN Kábel: Kábel hosszúság: 1 m, m vagy 5 m. 1 m kábel hosszúság, igény esetén. Csatlakozó kábel: 4 x,5 mm A kábel 1 mm-en, az egyes vezetékek 8 mm-en lecsupaszítva. Lökethossz: 4,7 mm; pontosan látható a pozíció kijelzõn. A szelepcsatlakozás típusa: M3x1,5-es nikkelezett sárgaréz menetes csatlakozó. Test: Ütésálló PVC, fehér AL 916. Hőmérséklet: Maximális környezeti hőmérséklet: 5 C Minimális környezeti hőmérséklet: 5 C Max. közeg hőmérséklet: 1 C Tárolási hőmérséklet: -5 C +7 C

3 Felépítés 1. Expanziós rendszer. ugó 3. PTC fűtőelem 4. Horony a színes táblák vagy külön nyomtatott partner táblák felfogására 5. Pozíciójelző 6. Alaplap 7. Érzékelő rendszer a szeleplöket automatikus észlelésére Alkalmazás Az EMO TM szelepmozgatót hőmérséklethez és/vagy időhöz kapcsolódó arányos szabályozórendszerbe lehet beszerelni, például: Fűtőberendezések Padló, mennyezeti és radiátoros fűtőrendszerekhez, egyedi vagy csoportos helyiséghőmérséklet szabályozáshoz: lakásokban, konferenciatermekben, tárolóhelyiségekben, iskolákban stb. Minőségi szabályozás, tömegáram stb. vezérléséhez. Légkondicionáló rendszerek Helyiségek hőmérsékletének szabályozásához, pl. klímakonvektoroktól és mennyezeti hűtőrendszerektől stb. érkező hidegvíz áramlásának a szabályozásához. Szigorú pontossági követelmények vagy szigorú folyamatvezérlés esetén is optimális eredményt lehet elérni, pl. sokfelé elágazó hálózatok központi vezérlése és épületautomatizálási vezérlőrendszerek területén. Szellőztető berendezések Helyiségek hőmérsékletének szabályozásához, pl. forró víz hőlégfúvókon át történő áramlásának szabályozásához. 3

4 Funkció 1. A funkcionalitás elve a beüzemelés alatt Egyszerűsített kijelzés szelepek nélkül [V] 1 Control voltage range h [mm] Stroke actuator compl =5%( 1V/1 V) =5%( 1V/1 V) time lag time lag Working Principle without valve t [min.] t [min.] T ON OFF ON OFF PDM... [T 5 C] Type esetting Stroke Adjustment Detection (initial operation) (at Power On / monthly)normal Operation. A funkcionalitás elve TBV-CMP szelepekkel [V] 1 Control voltage...1v DC h [mm] Stroke TBV-CM t [min.] time lag time lag Closing Dimension t [min.]... PDM ON PDM OFF PDM OFF OFF Stand By Mode Sleep Mode Normal Operation (Fixed Value : 5 minutes) (Wake Up : 8 sec.) 3. A funkcionalitás elve szokásos termosztatikus szelepházakkal [V] Contr. voltage 1...V DC h [mm] Stroke valve A A B [T 5 C] t [min.] time lag time lag time lag time lag Overstroke Closing Dimension t [min.]... Off On OFF PDM On PDM OFF PDM... Stroke Adjustment St.By (monthly) Normal Operation Mode B [T 5 C] Automatikus típusérzékelés (Automatic type detection) Ha a vezérlőfeszültség (Control Voltage) kábeleit a szükséges 1 V, 1 V, 1 V, 1 V típusnak megfelelően csatlakoztatjuk (lásd a kapcsolási rajzot), az EMO TM automatikusan észleli a kért funkciót, amikor áram alá helyezik a vezérlőt (Power On) és a szelepmozgatót (1.ábra). Automatikus löketbeállítás (Automatic stroke adjustment) Első működésekor (initial operation) az EMO TM egy rövid mechanikus visszaállítást (esetting) végez a szelepen az expanziós rendszer fűtésével ( ON) (1. ábra). A hűtési fázis után ( OFF) a mozgató expanziós rendszerét újra felfűtjük, és késleltetés (time lag) után egyenletes nyitás történik. A mozgató a teljes löketen (Stroke) mozgat és a szelep löketpozícióját zárt helyzetben (Closing Dimension) és a teljesen nyitott helyzetben észleli. Ez lehetővé teszi a szelep löketének nagy felbontású leírását. A vezérlőről érkező vezérlőfeszültséget a tényleges szeleplökethez lineáris összefüggéssel rendeljük hozzá (1., 3. ábra) A löketszabályozás megakadályozza az EMO TM készüléken a löket túllépését (Overstroke). Ez a lehető legkisebbre csökkenti az időbeli késleltetést (time lag) és optimalizálja a vezérlési jellemzőket (3. ábra). A vezérlőfeszültség és a szelep lökete közötti helyes összefüggés tartós garantálása érdekében a szeleplöket beszabályozása havonta (monthly) automatikusan megtörténik (3. ábra). Normál üzemelés (Normal operation) Normál üzemben az EMO TM a szeleplöketet a megfelelő összefüggés alapján a vezérlő feszültségéhez igazítja. A szeleplöket megfelelő közbenső helyzetét pontosan vezérli az expanziós rendszer fűtésének be- és kikapcsolása ( PDM,. és 3. ábra). Készenléti üzemmód (Stand-by mode) Amikor a mozgató minden szabályozófeszültség esetén zárt állapotot (Closing dimension) mutatja, megkezdődik az öt percig tartó készenléti üzemmód. Ebben az üzemmódban az expanziós rendszer alacsony energiájú, de gyorsan reagáló üzemi hőmérsékleten van, így a legrövidebb késleltetéssel (time lag) tud reagálni a vezérlőről érkező új kérésre (. ábra, lásd A). Alvó üzemmód (Sleep mode) Ez az üzemmód akkor kezdődik, amikor a készenléti mód befejeződik. Az expanziós rendszert nem fűtjük. Az EMO TM a késleltetés (time lag) után megkezdi rendes működését, legfeljebb 8 másodperccel az után, hogy a vezérlő szabályozófeszültséget ad (. ábra, lásd B). 4

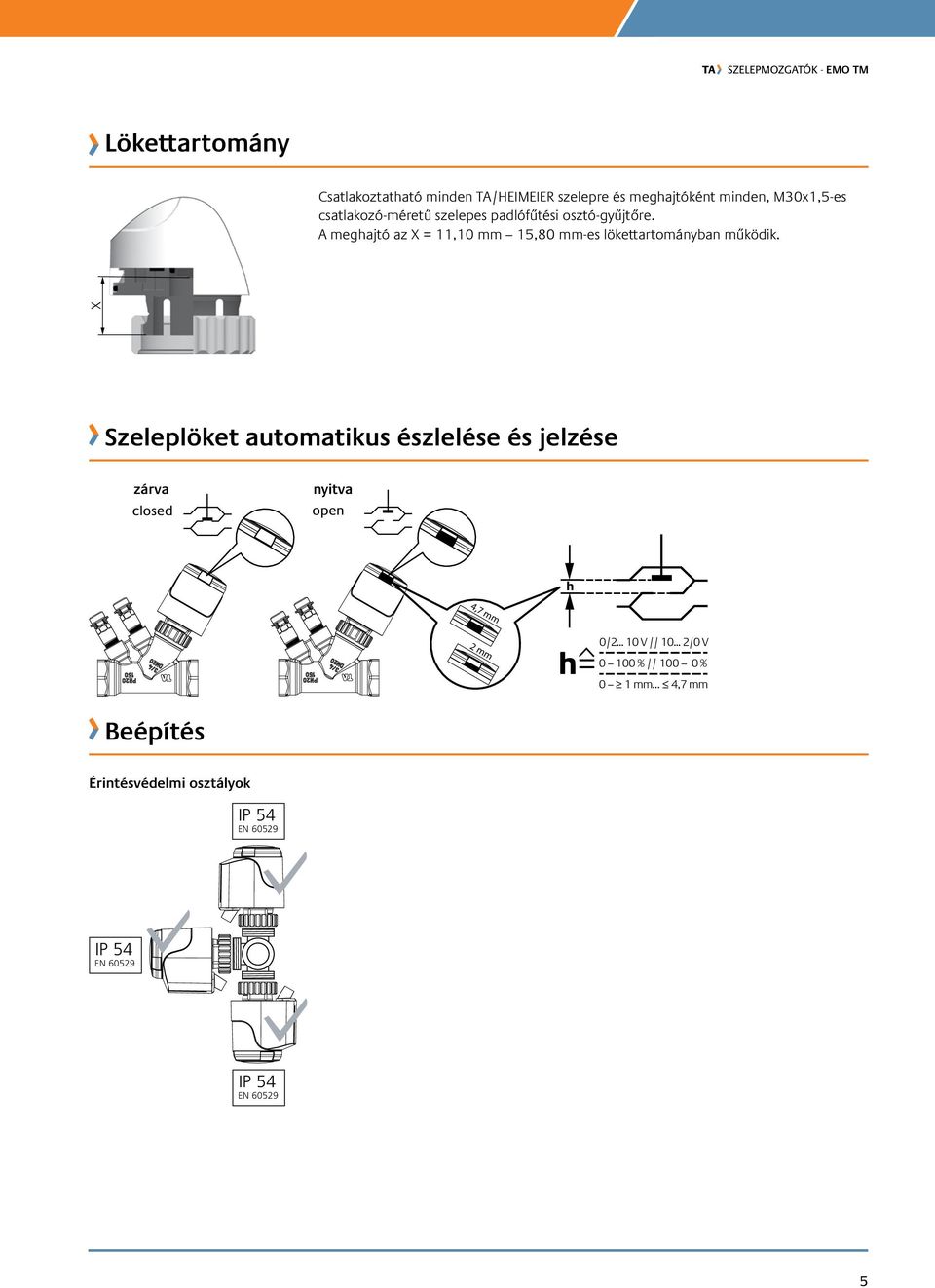

5 4,7 mm Szelepmozgatók - EMO TM Lökettartomány Csatlakoztatható minden TA/HEIMEIE szelepre és meghajtóként minden, M3x1,5-es csatlakozó-méretű szelepes padlófűtési osztó-gyűjtőre. A meghajtó az X = 11,1 mm 15,8 mm-es lökettartományban működik. X Szeleplöket automatikus észlelése és jelzése zárva closed nyitva open h mm h= /... 1 V // 1... / V 1 % // 1 % 1 mm... 4,7 mm Beépítés Érintésvédelmi osztályok IP 54 EN 659 IP 54 EN 659 IP 54 EN 659 5

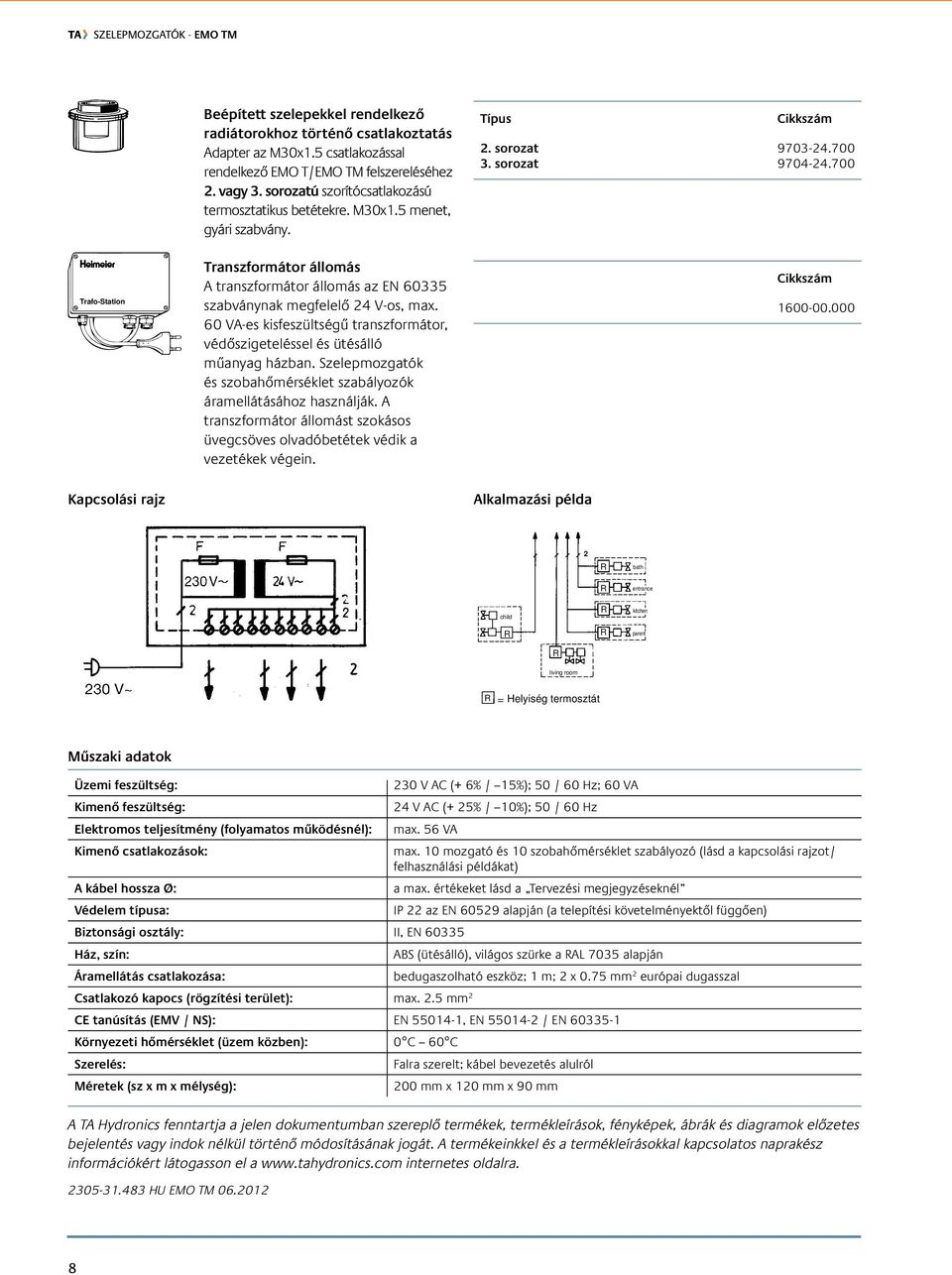

6 Kapcsolási rajz GND (COM) 4VAC (+5 %/ %) 5 6 Hz; max 7W, nom 3W, min,1 W (/¼ 1VDC) out </=1kΩ (1.../VDC) EMO TM GND 4VAC white brown green yellow in =1kΩ (l,1ma) n.c. n.c. x x % max 4,7mm min 15N % 1V 1% max 4,7mm min 15N % 1% max 4,7mm min 15N % % 1V 1V 1V =¼ 1VDC =1¼ VDC =...1 VDC =1...VDC 1% max 4,7mm min 15N = = Typ NC Typ NC = Feszültségmentes állapotban zárt n. c. = nem csatlakoztatott (levágva vagy leszigetelve) Csatlakozási táblázat 1 fehér barna 3 zöld 4 sárga Vezérlőfeszültség GND (COM) 4 V AC fehér barna zöld sárga V X X X / n. c. 1 - V X X / n. c. X - 1 V X X X 4 V AC 1 - V X X 4 V AC X Tervezési megjegyzések 4 V-os transzformátor méretezése 4 V-os kisfeszültséggel történő üzemeltetéshez transzformátorra van szükség, ami megfelel az EN 6335 szabványnak, és elegendő kapacitást biztosít. A transzformátor teljesítményének méretezéséhez figyelembe kell venni a gerjesztő fázis értékét. Ugyanez vonatkozik a szobahőmérséklet szabályzók kapcsoló érintkezőinek elrendezésére. A transzformátor minimális teljesítmény leadása a következőből ered: a 4 V-os EMO TM felvételének összege (a gerjesztő fázisban) továbbá a Thermostat E1 felvételi kapacitásának összege. Számítási példa Egyenként E1 4 V-os termosztát (cikkszám ) egyenként,5 VA = 5 VA Egyenként 6 EMO TM 4 V (cikkszám 1868-X. 5) egyenként 7 VA = 4 VA Összes felvétel = 47 VA (= a transzformátor minimális teljesítmény leadása) A kiválasztott transzformátor = 5 VA 4 V védő kisfeszültség A szükséges védő kisfeszültséghez (SELV a DIN VDE 1 alapján) az EN szabványnak megfelelően egy biztonsági szigetelőtranszformátort kell alkalmazni. A kábel hossza A mozgatók megadott nyitási idejének fenntartásához, a mozgatók betápláló vezetékeinek gerjesztő fázisán a feszültségveszteség (a kábel hosszától és keresztmetszetétől függően) nem haladhatja meg a 4 %-ot. ézvezetékek esetén általános méretezéshez használja a következő szokásos képletet: L max. = l / n L max.: a kábel maximális hossza [m] (lásd Kapcsolási rajz ) l: táblázatos érték [m] n: szelepmozgatók száma 6

7 Vezeték: Típus/név Keresztmetszet: l az egyes típusokhoz: A 3 V 4 V [mm ] [m] [m] Megjegyzés: Felhasználás; összehasonlítás Li/rugalmas ikerhuzal,34-38 csak 4 V-hoz; megfelel ø.6 mm-nek ()/jelződrót,5-56 csak 4 V-hoz; típus () x.8 H3VVF/PVC hálózati kábel, vakolat alá nem szabad rejteni NM/házak vezetékező kábele 1, NIF 1.5 mm -hez is NIF/lapos, bordázott házi huzal,5 8 8 NM.5 mm -hez is Számítási példa Cél: a kábel maximális hossza L max. Adott: Feszültség U = 4 V Vezető keresztmetszete A = x 1.5 mm Táblázatos érték l = 168 m Mozgatók száma n = 4 Megoldás: l max. = l / n = 168 m / 4 = 4 m Cikkszámok V AC Kábel hosszúság Cikkszám 65,5 EMO TM NC (Feszültségmentes állapotban zárt) 1 m m m M 3 x 1,5 Tartozékok Csatlakoztatás más márkákhoz Adapter az EMO T/EMO TM más gyártóktól származó szelepházakra való felszereléséhez. Az M3x1.5 menetek gyári szabványt jelentenek. Gyártó Cikkszám Danfoss A Danfoss AV Danfoss AVL Vaillant (Ø 3 mm) TA (M8x1,5) Herz Markaryd Comap Oventrop (M3x1,) Giacomini Ista otex Uponor (Velta) Euro-/Kompakt osztó vagy visszatérő szelep 17 Uponor (Velta) Provario osztó 7
