1 TRELLEBORG SEALING SOLUTIONS Termékválaszték Ipari tömítések YOUR PARTNER FOR SEALING TECHNOLOGY

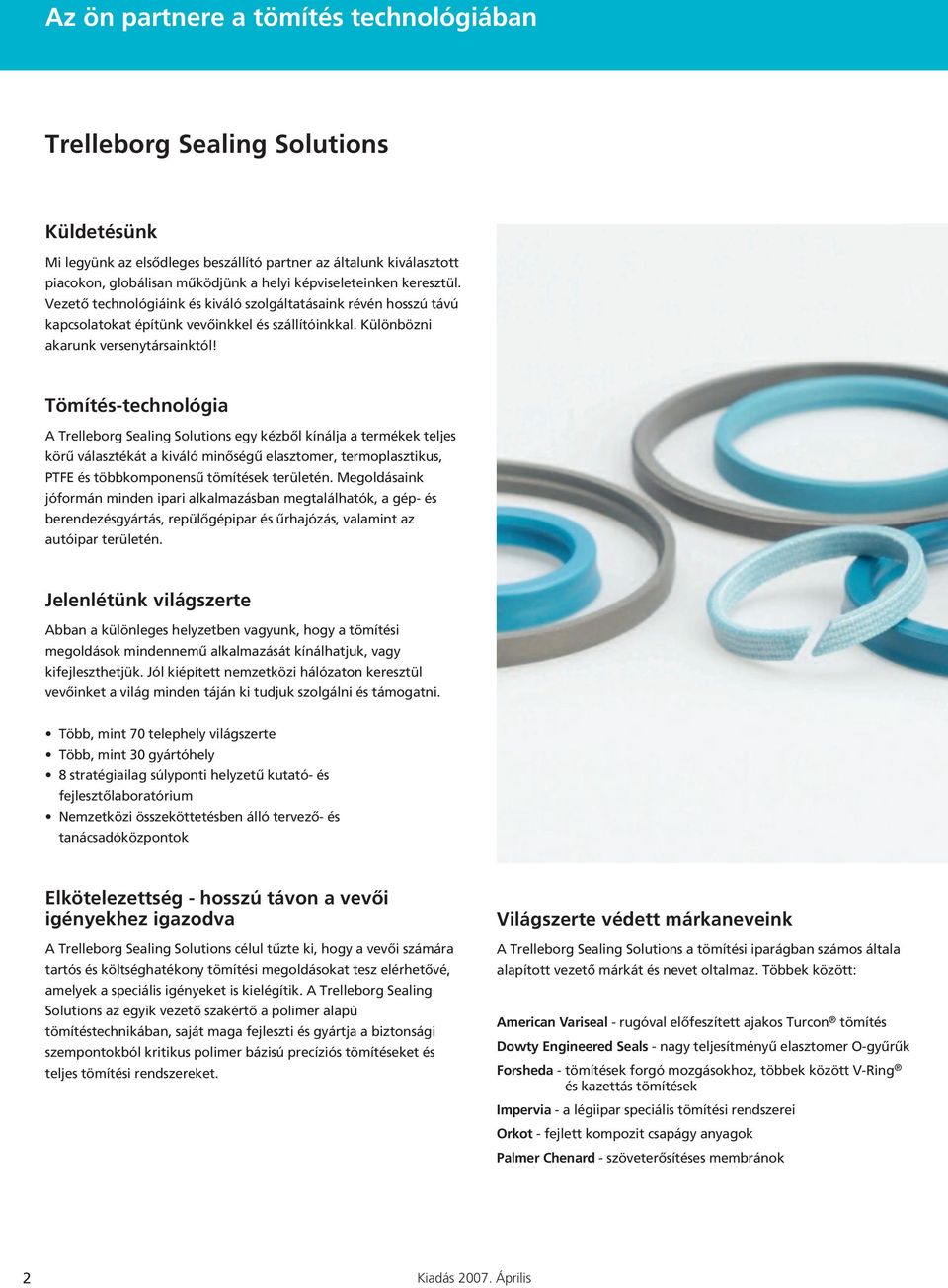

2 Az ön partnere a tömítés technológiában Trelleborg Sealing Solutions Küldetésünk Mi legyünk az elsődleges beszállító partner az általunk kiválasztott piacokon, globálisan működjünk a helyi képviseleteinken keresztül. Vezető technológiáink és kiváló szolgáltatásaink révén hosszú távú kapcsolatokat építünk vevőinkkel és szállítóinkkal. Különbözni akarunk versenytársainktól! Tömítés-technológia A Trelleborg Sealing Solutions egy kézből kínálja a termékek teljes körű választékát a kiváló minőségű elasztomer, termoplasztikus, PTFE és többkomponensű tömítések területén. Megoldásaink jóformán minden ipari alkalmazásban megtalálhatók, a gép- és berendezésgyártás, repülőgépipar és űrhajózás, valamint az autóipar területén. Jelenlétünk világszerte Abban a különleges helyzetben vagyunk, hogy a tömítési megoldások mindennemű alkalmazását kínálhatjuk, vagy kifejleszthetjük. Jól kiépített nemzetközi hálózaton keresztül vevőinket a világ minden táján ki tudjuk szolgálni és támogatni. Több, mint 70 telephely világszerte Több, mint 30 gyártóhely 8 stratégiailag súlyponti helyzetű kutató- és fejlesztőlaboratórium Nemzetközi összeköttetésben álló tervező- és tanácsadóközpontok Elkötelezettség - hosszú távon a vevői igényekhez igazodva A Trelleborg Sealing Solutions célul tűzte ki, hogy a vevői számára tartós és költséghatékony tömítési megoldásokat tesz elérhetővé, amelyek a speciális igényeket is kielégítik. A Trelleborg Sealing Solutions az egyik vezető szakértő a polimer alapú tömítéstechnikában, saját maga fejleszti és gyártja a biztonsági szempontokból kritikus polimer bázisú precíziós tömítéseket és teljes tömítési rendszereket. Világszerte védett márkaneveink A Trelleborg Sealing Solutions a tömítési iparágban számos általa alapított vezető márkát és nevet oltalmaz. Többek között: American Variseal - rugóval előfeszített ajakos Turcon tömítés Dowty Engineered Seals - nagy teljesítményű elasztomer O-gyűrűk Forsheda - tömítések forgó mozgásokhoz, többek között V-Ring és kazettás tömítések Impervia - a légiipar speciális tömítési rendszerei Orkot - fejlett kompozit csapágy anyagok Palmer Chenard - szöveterősítéses membránok 2

3 Polypac - tömítési rendszerek nagyteljesítményű hidraulikus alkalmazásokhoz Nordex - innovatív kompakt hidraulikus és pneumatikus tömítések poliuretánból Shamban - nagy teljesítményű tömítési rendszerek PTFE és termoplasztikus anyagokból Silcofab - hőkezelt szilikon-elasztomer alapú tömítési rendszerek és profilok Skega - prémium minőségű O-gyűrűk, tömítő lemezek, és egyedi tervezésű tömítések Stefa - radiális tengelytömítések nagyigényű alkalmazásokhoz Wills - Wills gyűrűk, Turcon Variseal és PDR forgó tengelytömítések 3

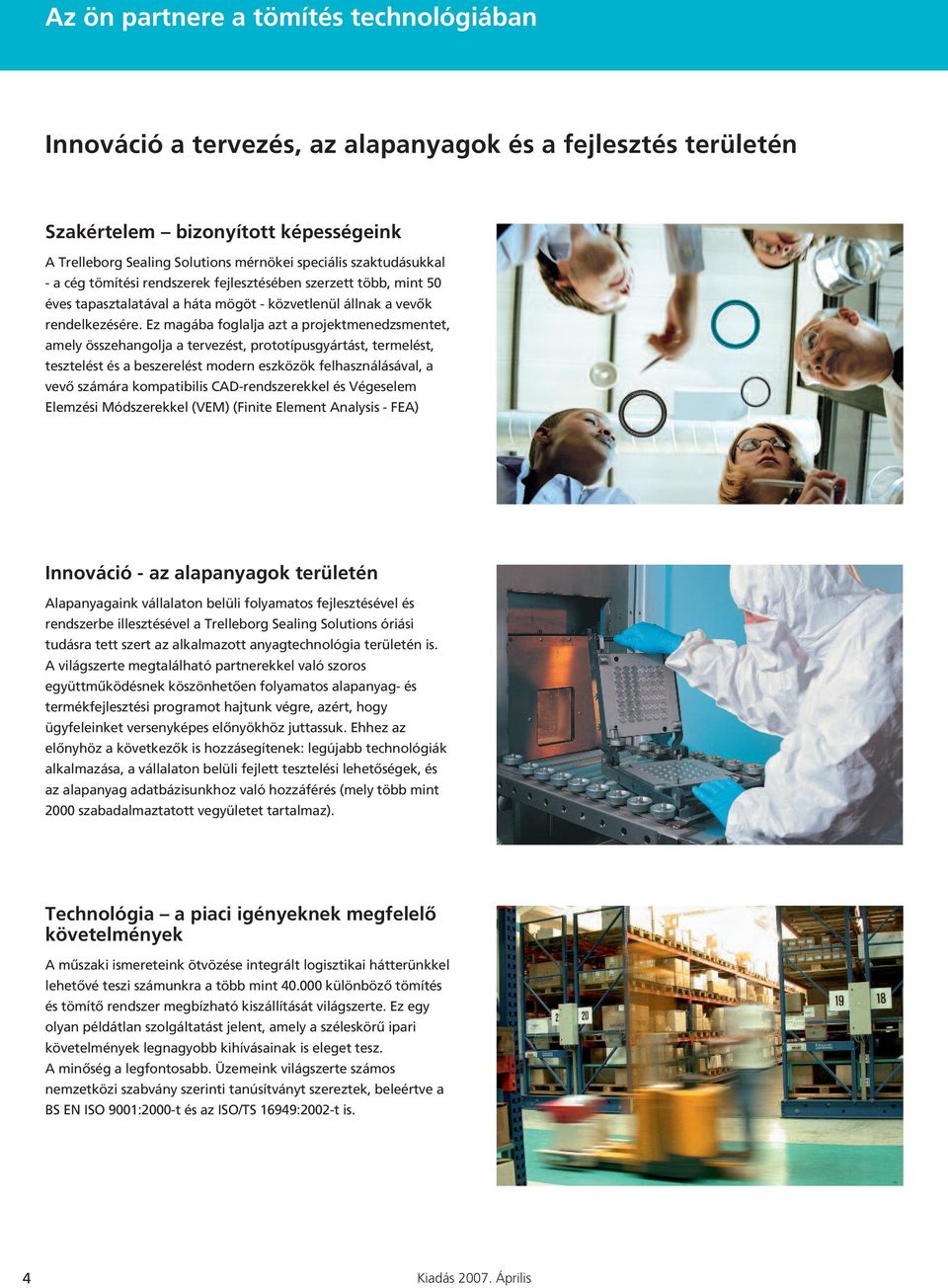

4 Az ön partnere a tömítés technológiában Innováció a tervezés, az alapanyagok és a fejlesztés területén Szakértelem bizonyított képességeink A Trelleborg Sealing Solutions mérnökei speciális szaktudásukkal - a cég tömítési rendszerek fejlesztésében szerzett több, mint 50 éves tapasztalatával a háta mögöt - közvetlenül állnak a vevők rendelkezésére. Ez magába foglalja azt a projektmenedzsmentet, amely összehangolja a tervezést, prototípusgyártást, termelést, tesztelést és a beszerelést modern eszközök felhasználásával, a vevő számára kompatibilis CAD-rendszerekkel és Végeselem Elemzési Módszerekkel (VEM) (Finite Element Analysis - FEA) Innováció - az alapanyagok területén Alapanyagaink vállalaton belüli folyamatos fejlesztésével és rendszerbe illesztésével a Trelleborg Sealing Solutions óriási tudásra tett szert az alkalmazott anyagtechnológia területén is. A világszerte megtalálható partnerekkel való szoros együttműködésnek köszönhetően folyamatos alapanyag- és termékfejlesztési programot hajtunk végre, azért, hogy ügyfeleinket versenyképes előnyökhöz juttassuk. Ehhez az előnyhöz a következők is hozzásegítenek: legújabb technológiák alkalmazása, a vállalaton belüli fejlett tesztelési lehetőségek, és az alapanyag adatbázisunkhoz való hozzáférés (mely több mint 2000 szabadalmaztatott vegyületet tartalmaz). Technológia a piaci igényeknek megfelelő követelmények A műszaki ismereteink ötvözése integrált logisztikai hátterünkkel lehetővé teszi számunkra a több mint különböző tömítés és tömítő rendszer megbízható kiszállítását világszerte. Ez egy olyan példátlan szolgáltatást jelent, amely a széleskörű ipari követelmények legnagyobb kihívásainak is eleget tesz. A minőség a legfontosabb. Üzemeink világszerte számos nemzetközi szabvány szerinti tanúsítványt szereztek, beleértve a BS EN ISO 9001:2000-t és az ISO/TS 16949:2002-t is. 4

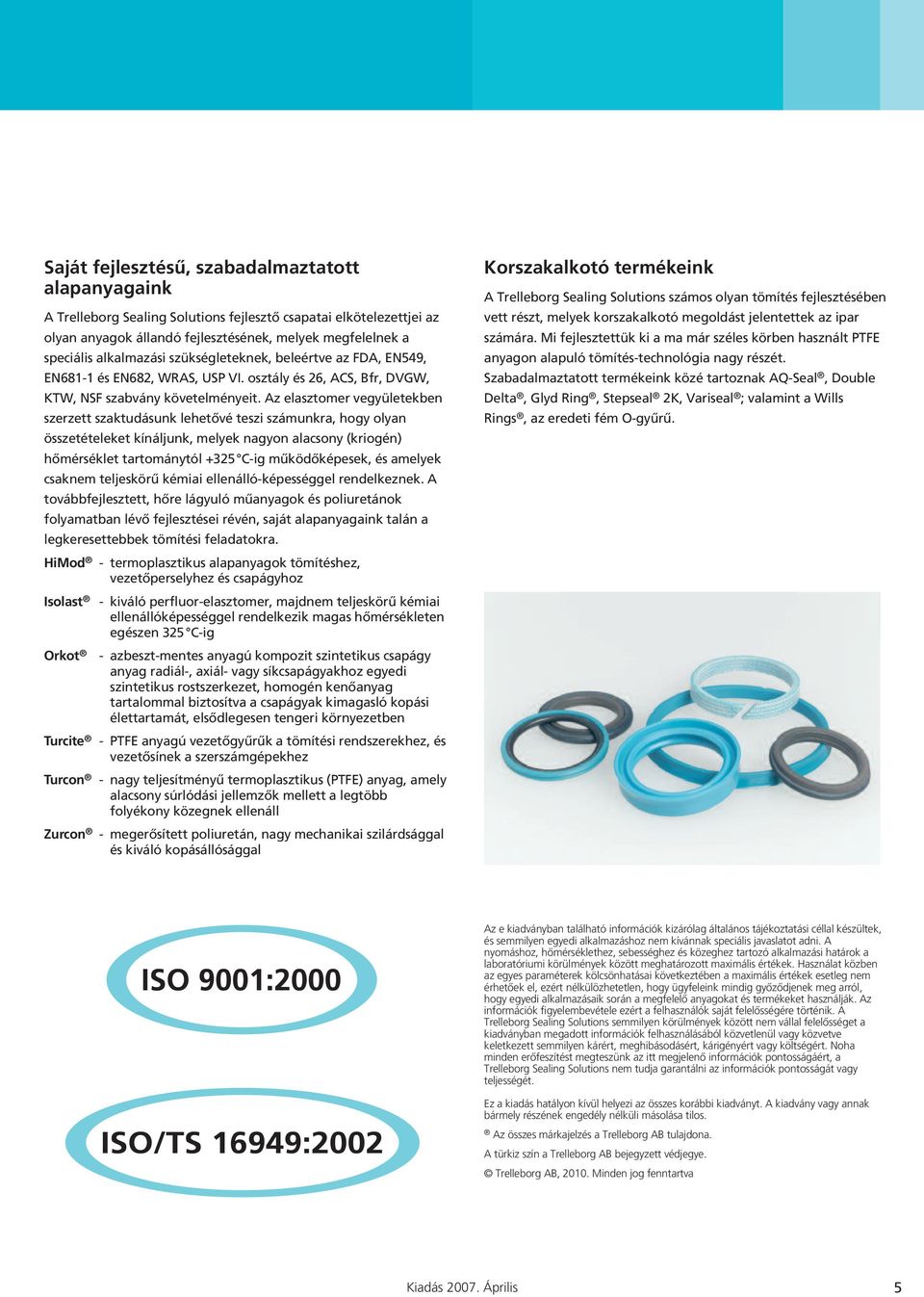

5 Saját fejlesztésű, szabadalmaztatott alapanyagaink A Trelleborg Sealing Solutions fejlesztő csapatai elkötelezettjei az olyan anyagok állandó fejlesztésének, melyek megfelelnek a speciális alkalmazási szükségleteknek, beleértve az FDA, EN549, EN681-1 és EN682, WRAS, USP VI. osztály és 26, ACS, Bfr, DVGW, KTW, NSF szabvány követelményeit. Az elasztomer vegyületekben szerzett szaktudásunk lehetővé teszi számunkra, hogy olyan összetételeket kínáljunk, melyek nagyon alacsony (kriogén) hőmérséklet tartománytól +325 C-ig működőképesek, és amelyek csaknem teljeskörű kémiai ellenálló-képességgel rendelkeznek. A továbbfejlesztett, hőre lágyuló műanyagok és poliuretánok folyamatban lévő fejlesztései révén, saját alapanyagaink talán a legkeresettebbek tömítési feladatokra. HiMod - termoplasztikus alapanyagok tömítéshez, vezetőperselyhez és csapágyhoz Isolast - kiváló perfluor-elasztomer, majdnem teljeskörű kémiai ellenállóképességgel rendelkezik magas hőmérsékleten egészen 325 C-ig Orkot - azbeszt-mentes anyagú kompozit szintetikus csapágy anyag radiál-, axiál- vagy síkcsapágyakhoz egyedi szintetikus rostszerkezet, homogén kenőanyag tartalommal biztosítva a csapágyak kimagasló kopási élettartamát, elsődlegesen tengeri környezetben Turcite - PTFE anyagú vezetőgyűrűk a tömítési rendszerekhez, és vezetősínek a szerszámgépekhez Turcon - nagy teljesítményű termoplasztikus (PTFE) anyag, amely alacsony súrlódási jellemzők mellett a legtöbb folyékony közegnek ellenáll Zurcon - megerősített poliuretán, nagy mechanikai szilárdsággal és kiváló kopásállósággal Korszakalkotó termékeink A Trelleborg Sealing Solutions számos olyan tömítés fejlesztésében vett részt, melyek korszakalkotó megoldást jelentettek az ipar számára. Mi fejlesztettük ki a ma már széles körben használt PTFE anyagon alapuló tömítés-technológia nagy részét. Szabadalmaztatott termékeink közé tartoznak AQ-Seal, Double Delta, Glyd Ring, Stepseal 2K, Variseal ; valamint a Wills Rings, az eredeti fém O-gyűrű. Az e kiadványban található információk kizárólag általános tájékoztatási céllal készültek, és semmilyen egyedi alkalmazáshoz nem kívánnak speciális javaslatot adni. A nyomáshoz, hőmérséklethez, sebességhez és közeghez tartozó alkalmazási határok a laboratóriumi körülmények között meghatározott maximális értékek. Használat közben az egyes paraméterek kölcsönhatásai következtében a maximális értékek esetleg nem érhetőek el, ezért nélkülözhetetlen, hogy ügyfeleink mindig győződjenek meg arról, hogy egyedi alkalmazásaik során a megfelelő anyagokat és termékeket használják. Az információk figyelembevétele ezért a felhasználók saját felelősségére történik. A Trelleborg Sealing Solutions semmilyen körülmények között nem vállal felelősséget a kiadványban megadott információk felhasználásából közvetlenül vagy közvetve keletkezett semmilyen kárért, meghibásodásért, kárigényért vagy költségért. Noha minden erőfeszítést megteszünk az itt megjelenő információk pontosságáért, a Trelleborg Sealing Solutions nem tudja garantálni az információk pontosságát vagy teljességét. Ez a kiadás hatályon kívül helyezi az összes korábbi kiadványt. A kiadvány vagy annak bármely részének engedély nélküli másolása tilos. Az összes márkajelzés a Trelleborg AB tulajdona. A türkiz szín a Trelleborg AB bejegyzett védjegye. Trelleborg AB, Minden jog fenntartva 5

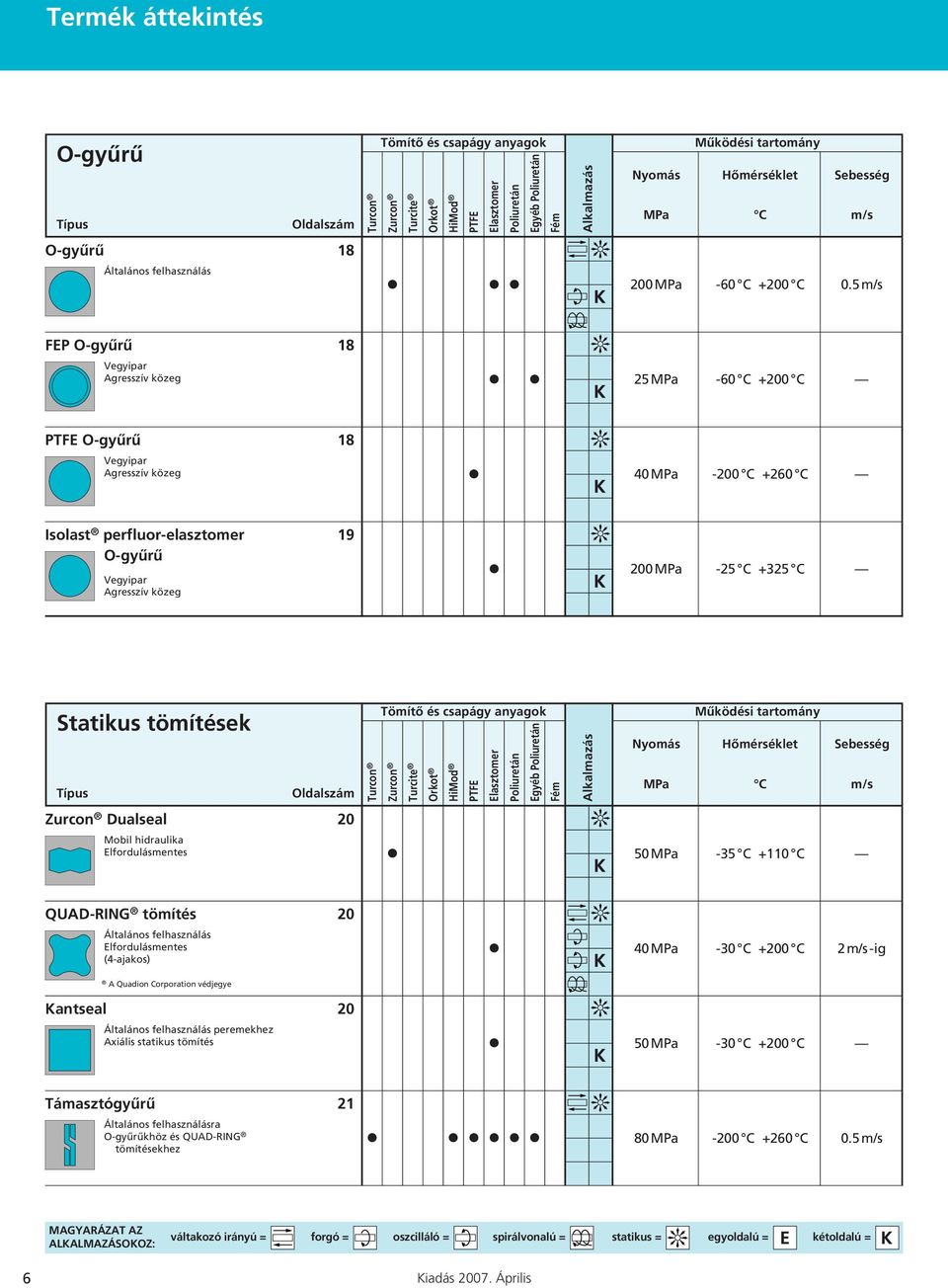

6 Termék áttekintés O-gyűrű Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s O-gyűrű 18 Általános felhasználás 200 MPa -60 C +200 C 0.5 m/s FEP O-gyűrű 18 Vegyipar Agresszív közeg 25 MPa -60 C +200 C PTFE O-gyűrű 18 Vegyipar Agresszív közeg 40 MPa -200 C +260 C Isolast perfluor-elasztomer O-gyűrű Vegyipar Agresszív közeg MPa -25 C +325 C Statikus tömítések Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Zurcon Dualseal 20 Mobil hidraulika Elfordulásmentes 50 MPa -35 C +110 C QUAD-RING tömítés 20 Általános felhasználás Elfordulásmentes (4-ajakos) 40MPa -30 C +200 C 2m/s -ig A Quadion Corporation védjegye Kantseal 20 Általános felhasználás peremekhez Axiális statikus tömítés 50 MPa -30 C +200 C Támasztógyűrű 21 Általános felhasználásra O-gyűrűkhöz és QUAD-RING tömítésekhez 80 MPa -200 C +260 C 0.5 m/s 6

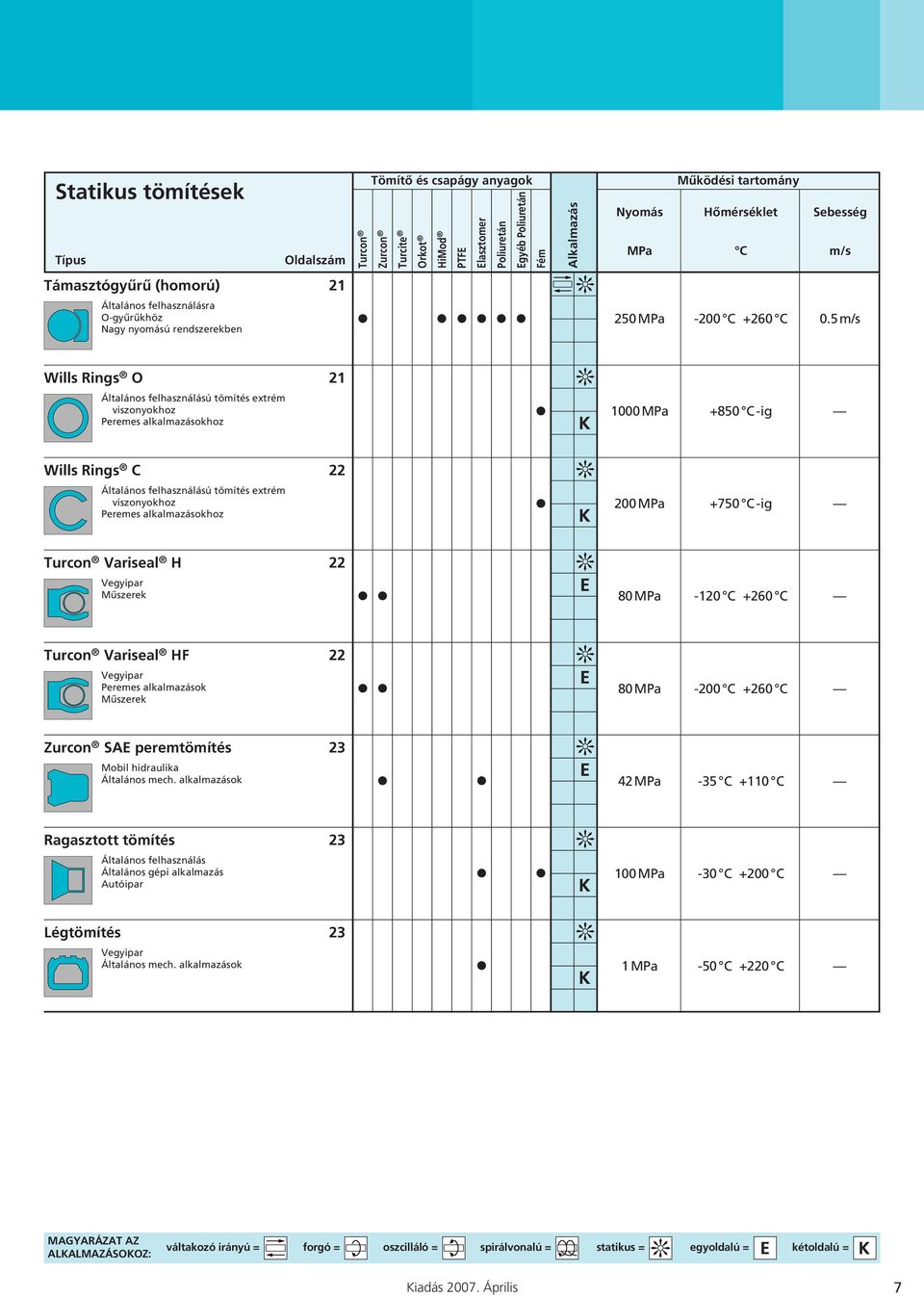

7 Statikus tömítések Típus Támasztógyűrű (homorú) Általános felhasználásra O-gyűrűkhöz Nagy nyomású rendszerekben Oldalszám 21 Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s 250 MPa -200 C +260 C 0.5 m/s Wills Rings O 21 Általános felhasználású tömítés extrém viszonyokhoz Peremes alkalmazásokhoz 1000 MPa +850 C-ig Wills Rings C 22 Általános felhasználású tömítés extrém viszonyokhoz Peremes alkalmazásokhoz 200 MPa +750 C-ig Turcon Variseal H 22 Vegyipar Műszerek 80 MPa -120 C +260 C Turcon Variseal HF 22 Vegyipar Peremes alkalmazások Műszerek 80 MPa -200 C +260 C Zurcon SAE peremtömítés 23 Mobil hidraulika Általános mech. alkalmazások 42 MPa -35 C +110 C Ragasztott tömítés 23 Általános felhasználás Általános gépi alkalmazás Autóipar 100 MPa -30 C +200 C Légtömítés 23 Vegyipar Általános mech. alkalmazások 1 MPa -50 C +220 C 7

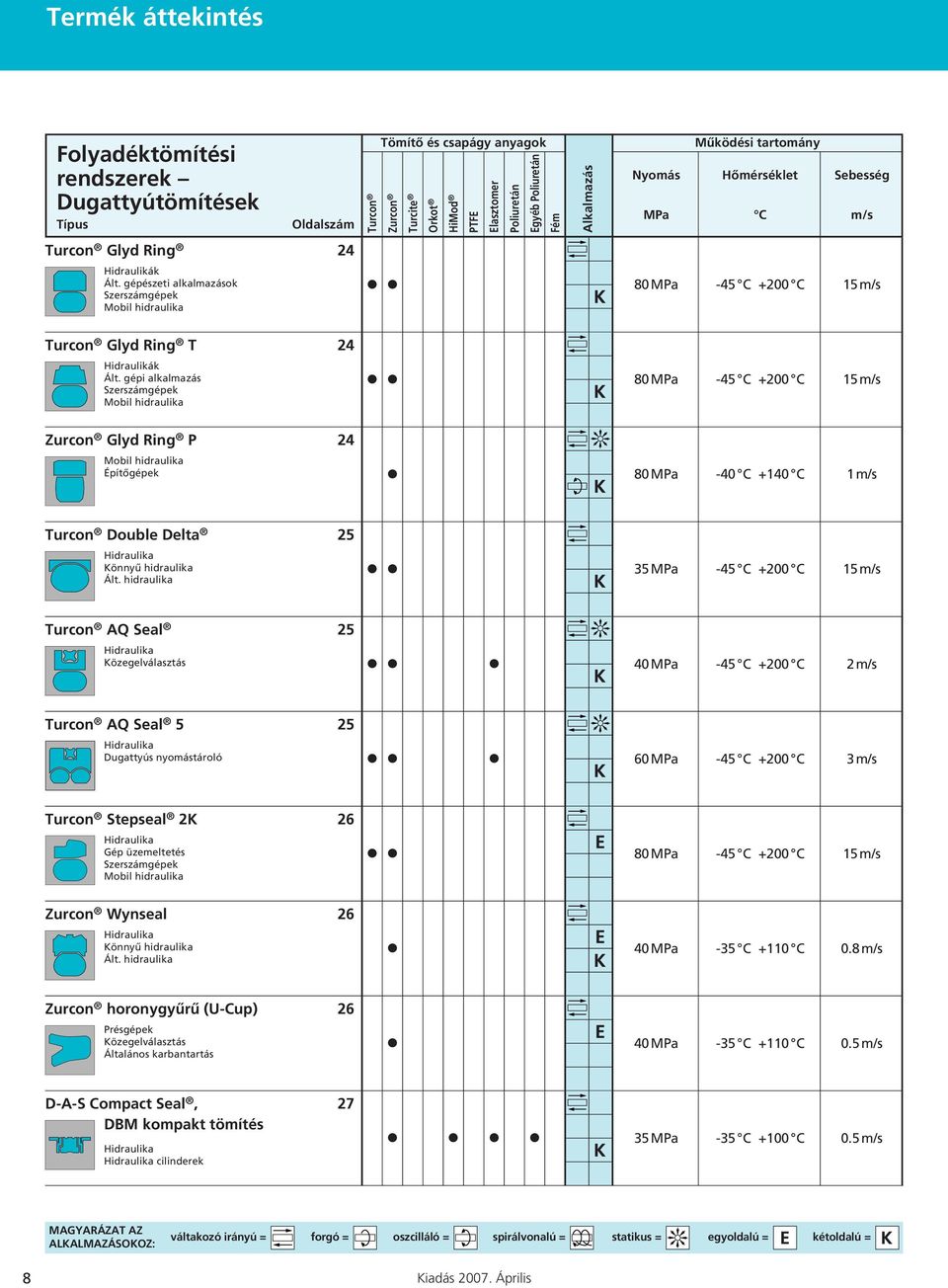

8 Termék áttekintés Folyadéktömítési rendszerek Dugattyútömítések Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Turcon Glyd Ring 24 Hidraulikák Ált. gépészeti alkalmazások Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s Turcon Glyd Ring T 24 Hidraulikák Ált. gépi alkalmazás Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s Zurcon Glyd Ring P 24 Mobil hidraulika Építőgépek 80MPa -40 C +140 C 1m/s Turcon Double Delta 25 Könnyű hidraulika Ált. hidraulika 35 MPa -45 C +200 C 15 m/s Turcon AQ Seal 25 Közegelválasztás 40MPa -45 C +200 C 2m/s Turcon AQ Seal 5 25 Dugattyús nyomástároló 60MPa -45 C +200 C 3m/s Turcon Stepseal 2K 26 Gép üzemeltetés Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s Zurcon Wynseal 26 Könnyű hidraulika Ált. hidraulika 40 MPa -35 C +110 C 0.8 m/s Zurcon horonygyűrű (U-Cup) 26 Présgépek Közegelválasztás Általános karbantartás 40 MPa -35 C +110 C 0.5 m/s D-A-S Compact Seal, DBM kompakt tömítés cilinderek MPa -35 C +100 C 0.5 m/s 8

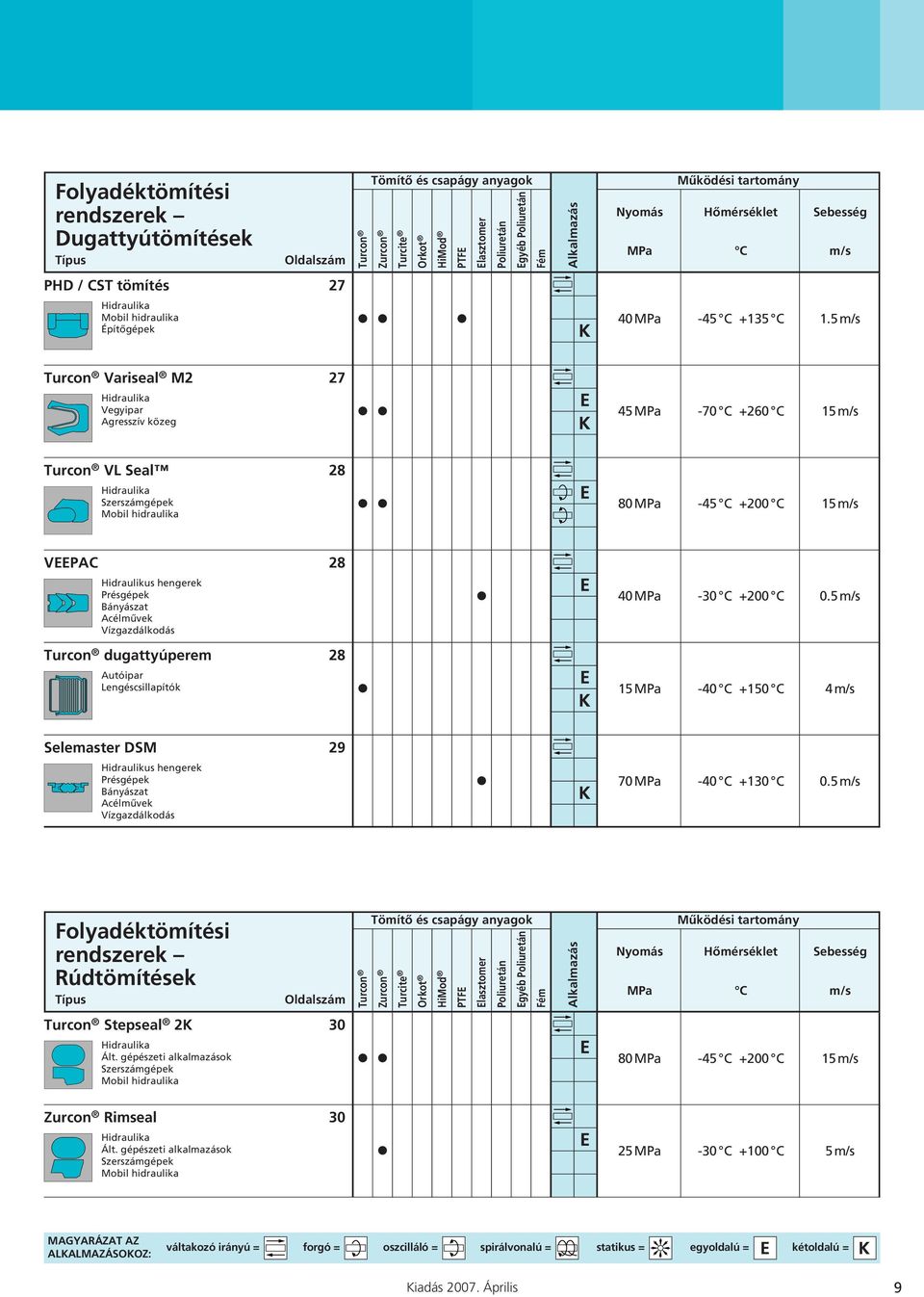

9 Folyadéktömítési rendszerek Dugattyútömítések Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s PHD / CST tömítés 27 Mobil hidraulika Építőgépek 40 MPa -45 C +135 C 1.5 m/s Turcon Variseal M2 27 Vegyipar Agresszív közeg 45 MPa -70 C +260 C 15 m/s Turcon VL Seal 28 Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s VEEPAC 28 Hidraulikus hengerek Présgépek Bányászat Acélművek Vízgazdálkodás 40 MPa -30 C +200 C 0.5 m/s Turcon dugattyúperem 28 Autóipar Lengéscsillapítók 15MPa -40 C +150 C 4m/s Selemaster DSM 29 Hidraulikus hengerek Présgépek Bányászat Acélművek Vízgazdálkodás 70 MPa -40 C +130 C 0.5 m/s Folyadéktömítési rendszerek Rúdtömítések Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Turcon Stepseal 2K 30 Ált. gépészeti alkalmazások Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s Zurcon Rimseal 30 Ált. gépészeti alkalmazások Szerszámgépek Mobil hidraulika 25MPa -30 C +100 C 5m/s 9

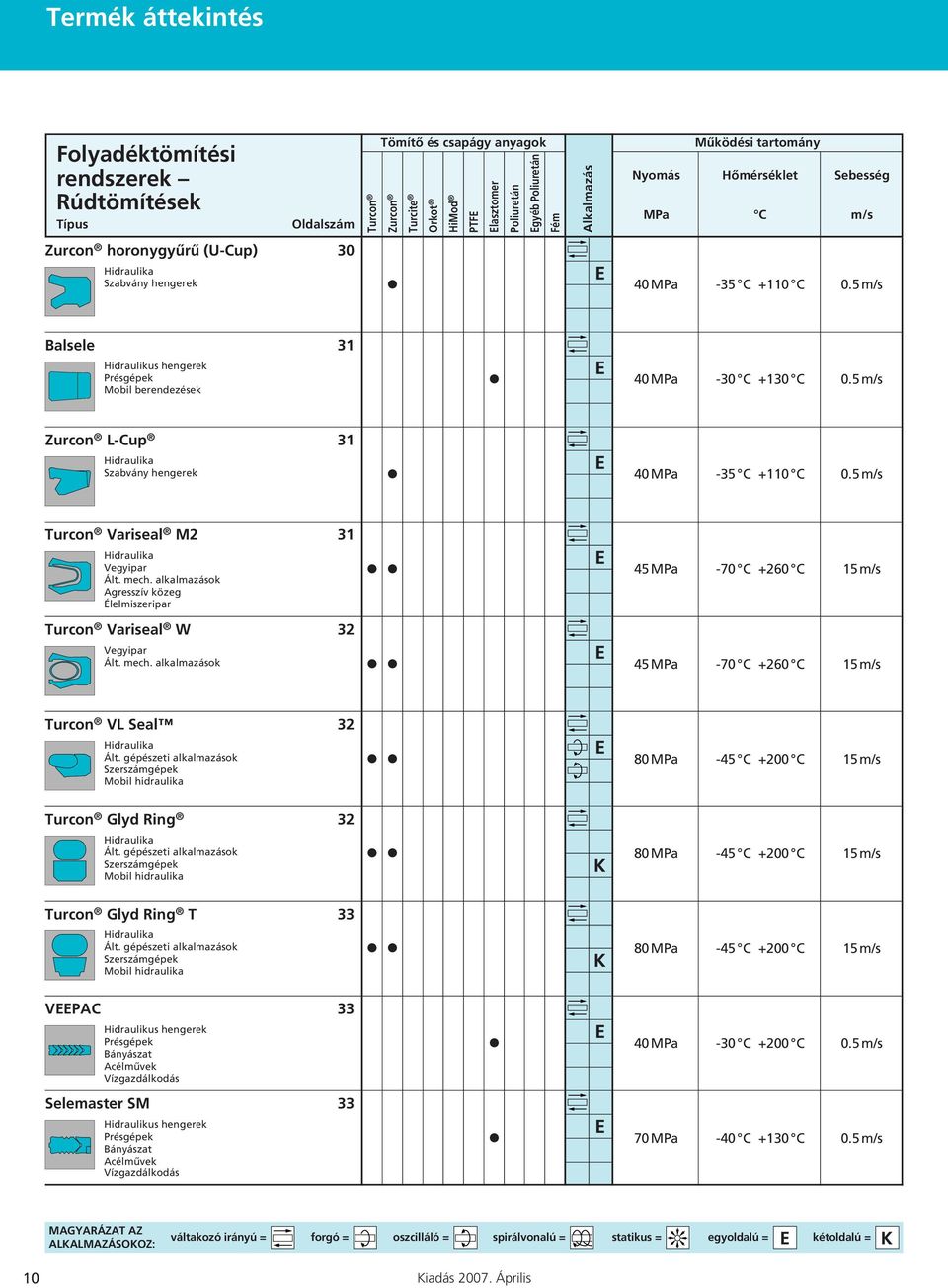

10 Termék áttekintés Folyadéktömítési rendszerek Rúdtömítések Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Zurcon horonygyűrű (U-Cup) 30 Szabvány hengerek 40 MPa -35 C +110 C 0.5 m/s Balsele 31 Hidraulikus hengerek Présgépek Mobil berendezések 40 MPa -30 C +130 C 0.5 m/s Zurcon L-Cup 31 Szabvány hengerek 40 MPa -35 C +110 C 0.5 m/s Turcon Variseal M2 31 Vegyipar Ált. mech. alkalmazások Agresszív közeg Élelmiszeripar 45 MPa -70 C +260 C 15 m/s Turcon Variseal W 32 Vegyipar Ált. mech. alkalmazások 45 MPa -70 C +260 C 15 m/s Turcon VL Seal 32 Ált. gépészeti alkalmazások Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s Turcon Glyd Ring 32 Ált. gépészeti alkalmazások Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s Turcon Glyd Ring T 33 Ált. gépészeti alkalmazások Szerszámgépek Mobil hidraulika 80 MPa -45 C +200 C 15 m/s VEEPAC 33 Hidraulikus hengerek Présgépek Bányászat Acélművek Vízgazdálkodás 40 MPa -30 C +200 C 0.5 m/s Selemaster SM 33 Hidraulikus hengerek Présgépek Bányászat Acélművek Vízgazdálkodás 70 MPa -40 C +130 C 0.5 m/s 10

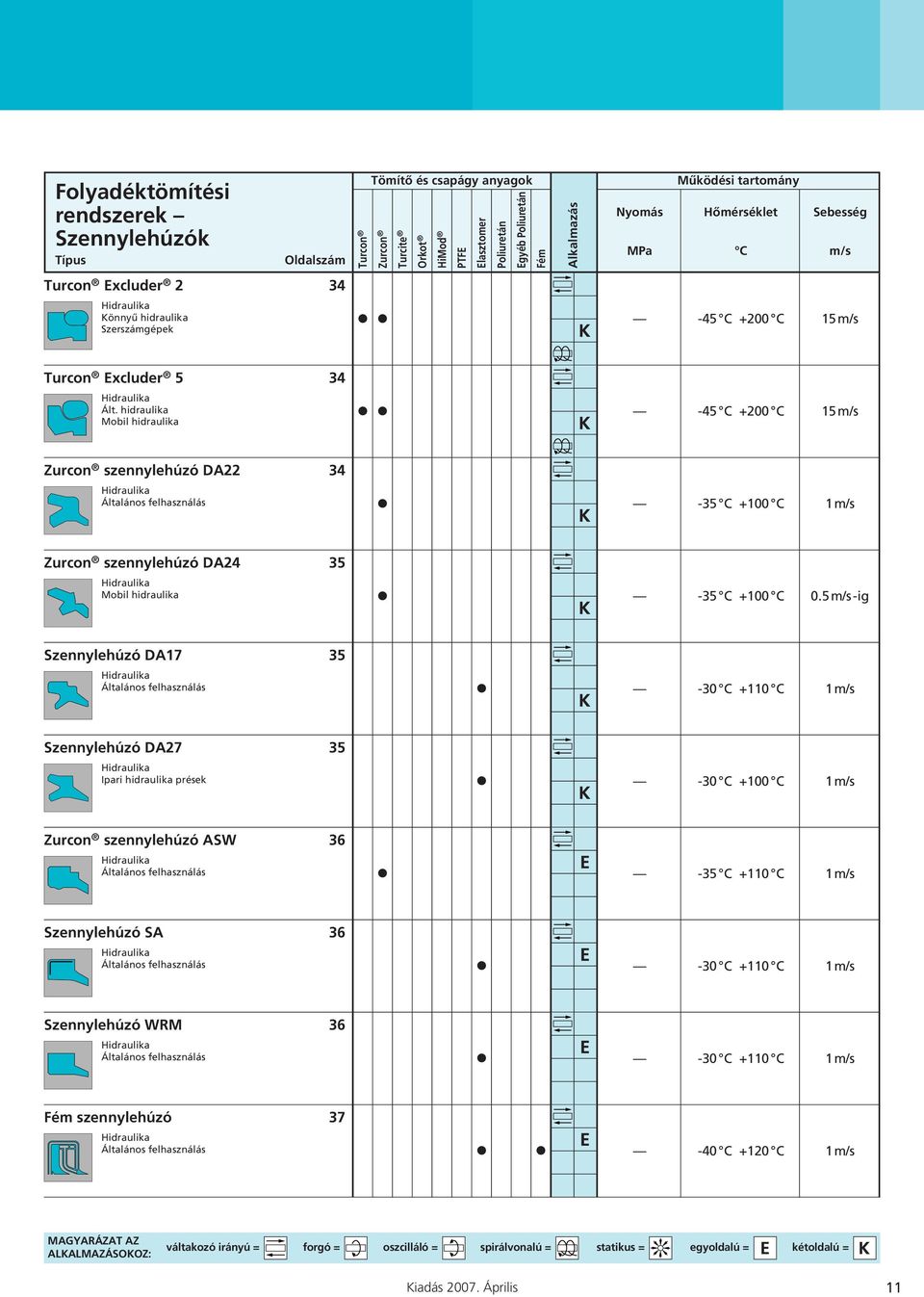

11 Folyadéktömítési rendszerek Szennylehúzók Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Turcon Excluder 2 34 Könnyű hidraulika Szerszámgépek -45 C +200 C 15 m/s Turcon Excluder 5 34 Ált. hidraulika Mobil hidraulika -45 C +200 C 15 m/s Zurcon szennylehúzó DA22 34 Általános felhasználás -35 C +100 C 1 m/s Zurcon szennylehúzó DA24 35 Mobil hidraulika -35 C +100 C 0.5 m/s -ig Szennylehúzó DA17 35 Általános felhasználás -30 C +110 C 1 m/s Szennylehúzó DA27 35 Ipari hidraulika prések -30 C +100 C 1 m/s Zurcon szennylehúzó ASW 36 Általános felhasználás -35 C +110 C 1 m/s Szennylehúzó SA 36 Általános felhasználás -30 C +110 C 1 m/s Szennylehúzó WRM 36 Általános felhasználás -30 C +110 C 1 m/s Fém szennylehúzó 37 Általános felhasználás -40 C +120 C 1 m/s 11

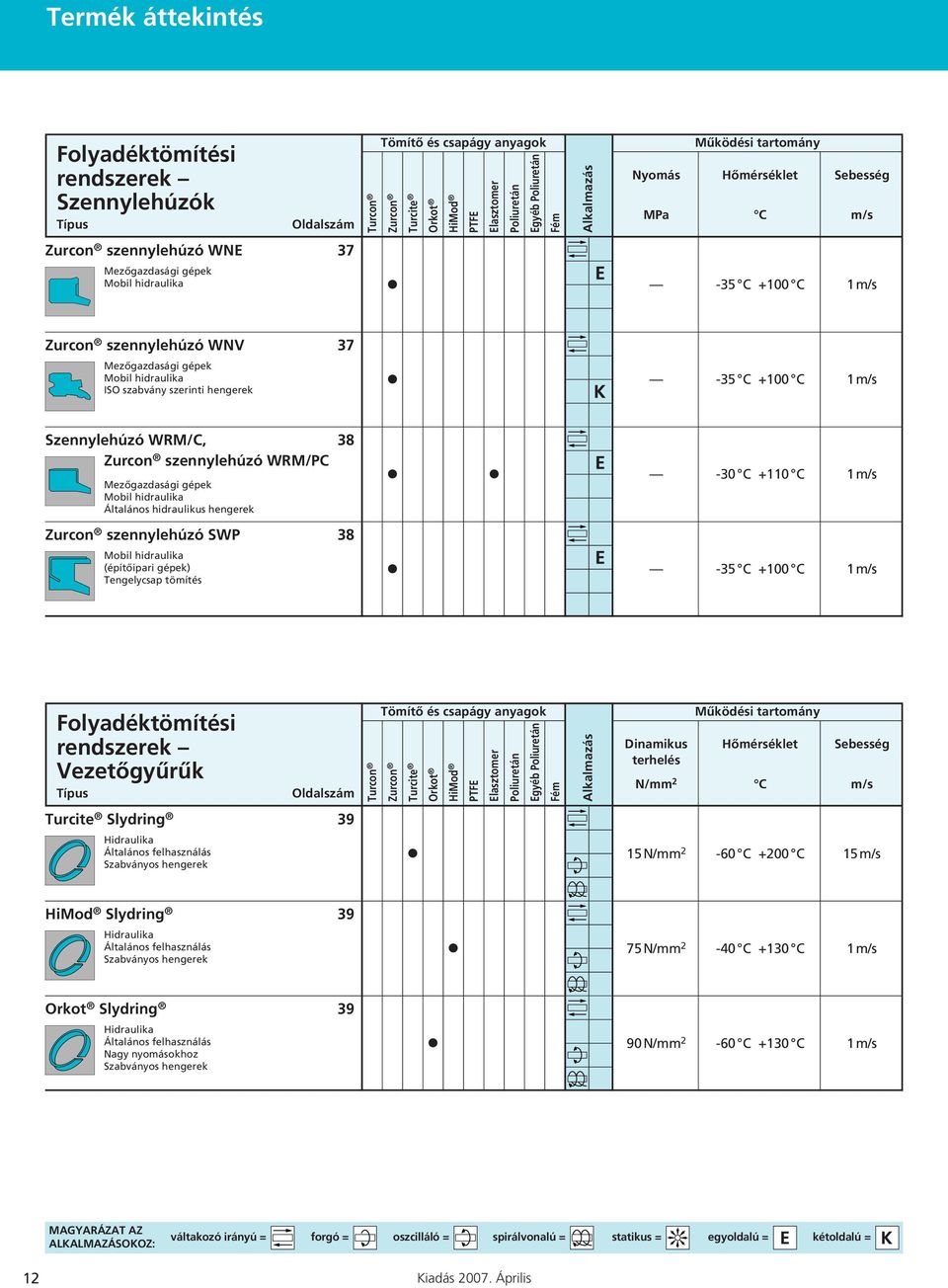

12 Termék áttekintés Folyadéktömítési rendszerek Szennylehúzók Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Zurcon szennylehúzó WNE 37 Mezőgazdasági gépek Mobil hidraulika -35 C +100 C 1 m/s Zurcon szennylehúzó WNV 37 Mezőgazdasági gépek Mobil hidraulika ISO szabvány szerinti hengerek -35 C +100 C 1 m/s Szennylehúzó WRM/C, Zurcon szennylehúzó WRM/PC Mezőgazdasági gépek Mobil hidraulika Általános hidraulikus hengerek C +110 C 1 m/s Zurcon szennylehúzó SWP 38 Mobil hidraulika (építőipari gépek) Tengelycsap tömítés -35 C +100 C 1 m/s Folyadéktömítési rendszerek Vezetőgyűrűk Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Dinamikus Hőmérséklet Sebesség terhelés N/mm 2 C m/s Turcite Slydring 39 Általános felhasználás Szabványos hengerek 15N/mm 2-60 C +200 C 15m/s HiMod Slydring 39 Általános felhasználás Szabványos hengerek 75N/mm 2-40 C +130 C 1m/s Orkot Slydring 39 Általános felhasználás Nagy nyomásokhoz Szabványos hengerek 90N/mm 2-60 C +130 C 1m/s 12

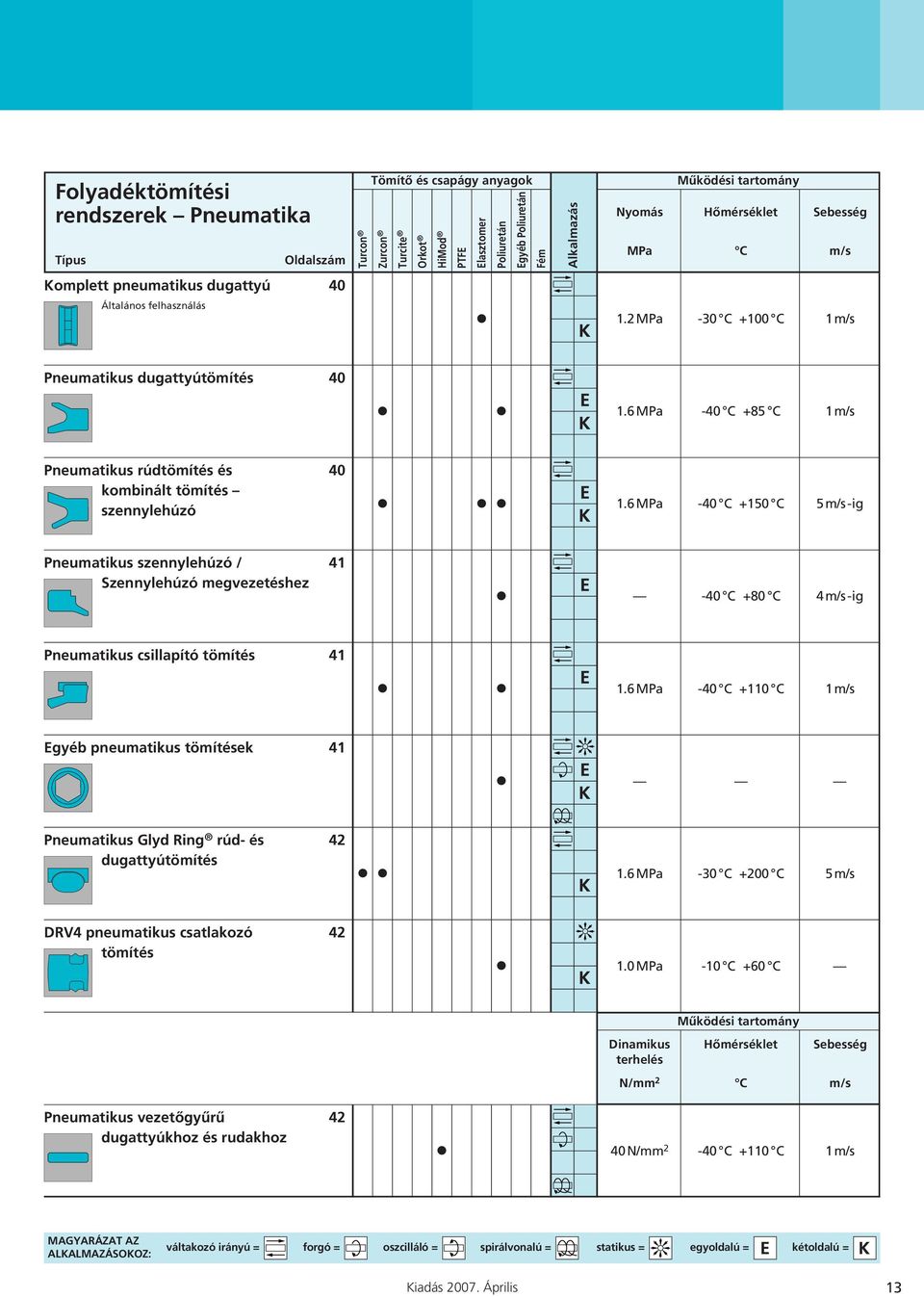

13 Folyadéktömítési rendszerek Pneumatika Típus Komplett pneumatikus dugattyú Általános felhasználás Oldalszám 40 Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s 1.2 MPa -30 C +100 C 1 m/s Pneumatikus dugattyútömítés MPa -40 C +85 C 1m/s Pneumatikus rúdtömítés és kombinált tömítés szennylehúzó MPa -40 C +150 C 5m/s-ig Pneumatikus szennylehúzó / Szennylehúzó megvezetéshez C +80 C 4m/s-ig Pneumatikus csillapító tömítés MPa -40 C +110 C 1 m/s Egyéb pneumatikus tömítések 41 Pneumatikus Glyd Ring rúd- és dugattyútömítés MPa -30 C +200 C 5 m/s DRV4 pneumatikus csatlakozó tömítés MPa -10 C +60 C Működési tartomány Dinamikus Hőmérséklet Sebesség terhelés N/mm 2 C m/s Pneumatikus vezetőgyűrű dugattyúkhoz és rudakhoz 42 40N/mm 2-40 C +110 C 1m/s 13

14 Termék áttekintés Forgó tömítések Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Radiális tengelytömítés 43 Általános felhasználás Ált. mech. alkalmazások 1MPa -40 C +200 C 30m/s Tengelyjavító készlet 43 Tömítőfedél C +200 C Varilip radiális ajakos tengelytömítés 44 Általános felhasználás Ált. mech. alkalmazások Vegyipar 2MPa -60 C +200 C 30m/s Varilip PDR radiális ajakos tengelytömítés 44 Általános felhasználás Ált. mech. alkalmazások Kompresszorok Vákuumszivattyúk Sebességváltók 1 MPa -100 C +260 C 90 m/s V-Ring (V-gyűrű) 44 Általános felhasználás Ált. mech. alkalmazások -40 C +200 C 12 m/s GAMMA tömítés 45 Mobil hidraulika Erőátvitel -30 C +200 C 10 m/s STEFA System 500/3000/5000 kazettás tömítések Mobil hidraulika Építőipari gépek MPa -30 C +200 C 15 m/s Axiális tengelytömítés 45 Átalános felhasználás görgős csapágyakhoz 0.01 MPa -40 C +200 C 30 m/s Turcon Roto Glyd Ring 46 Általános felhasználás Forgó alkalmazások 30MPa -45 C +200 C 2m/s 14

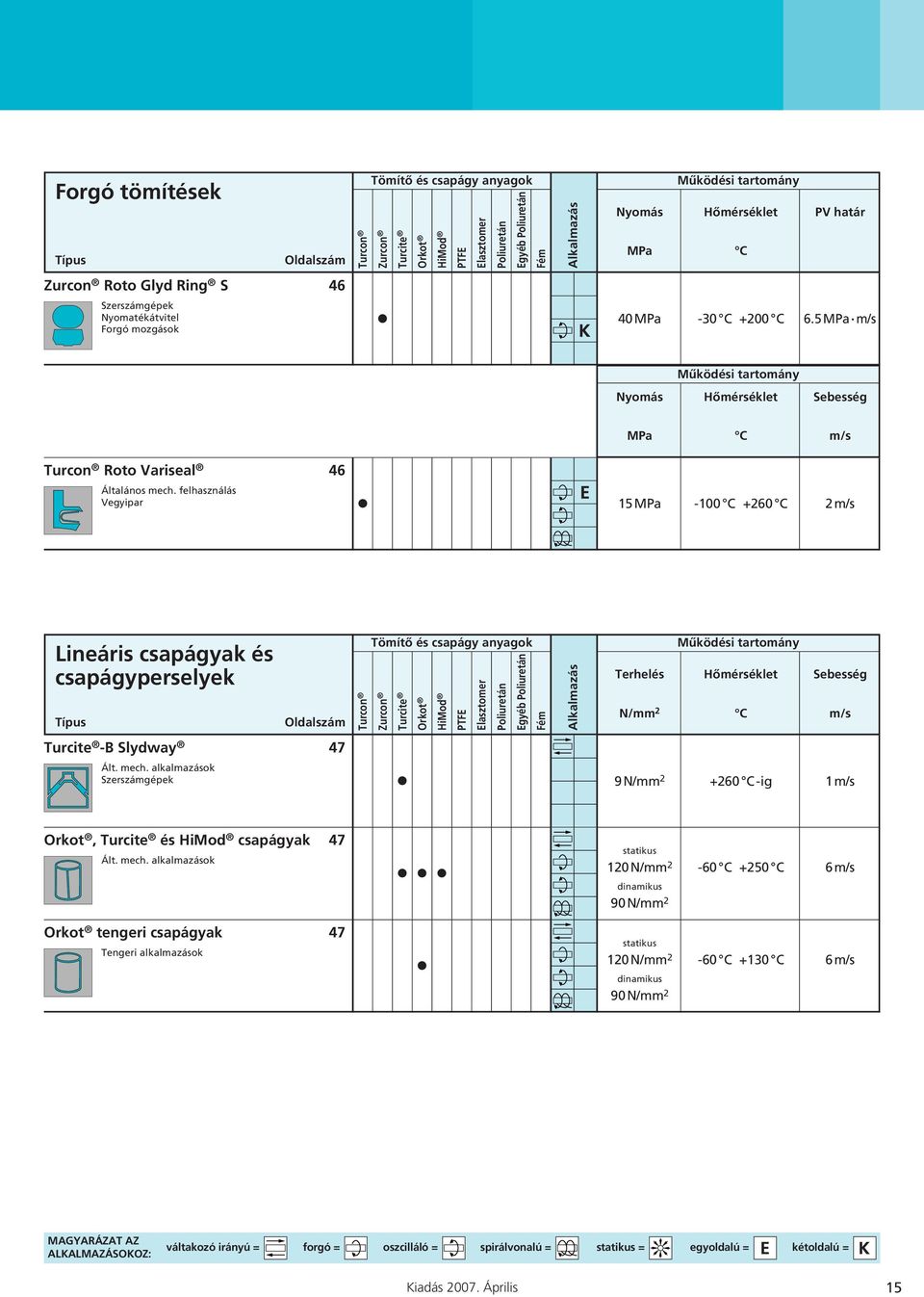

15 Forgó tömítések Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet PV határ MPa C Zurcon Roto Glyd Ring S 46 Szerszámgépek Nyomatékátvitel Forgó mozgások 40MPa -30 C +200 C 6.5MPa m/s Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s Turcon Roto Variseal 46 Általános mech. felhasználás Vegyipar 15 MPa -100 C +260 C 2 m/s Lineáris csapágyak és csapágyperselyek Típus Oldalszám Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Terhelés Hőmérséklet Sebesség N/mm 2 C m/s Turcite -B Slydway 47 Ált. mech. alkalmazások Szerszámgépek 9N/mm C-ig 1m/s Orkot, Turcite és HiMod csapágyak Ált. mech. alkalmazások 47 statikus 120N/mm 2-60 C +250 C 6m/s dinamikus 90N/mm 2 Orkot tengeri csapágyak Tengeri alkalmazások 47 statikus 120N/mm 2-60 C +130 C 6m/s dinamikus 90N/mm 2 15

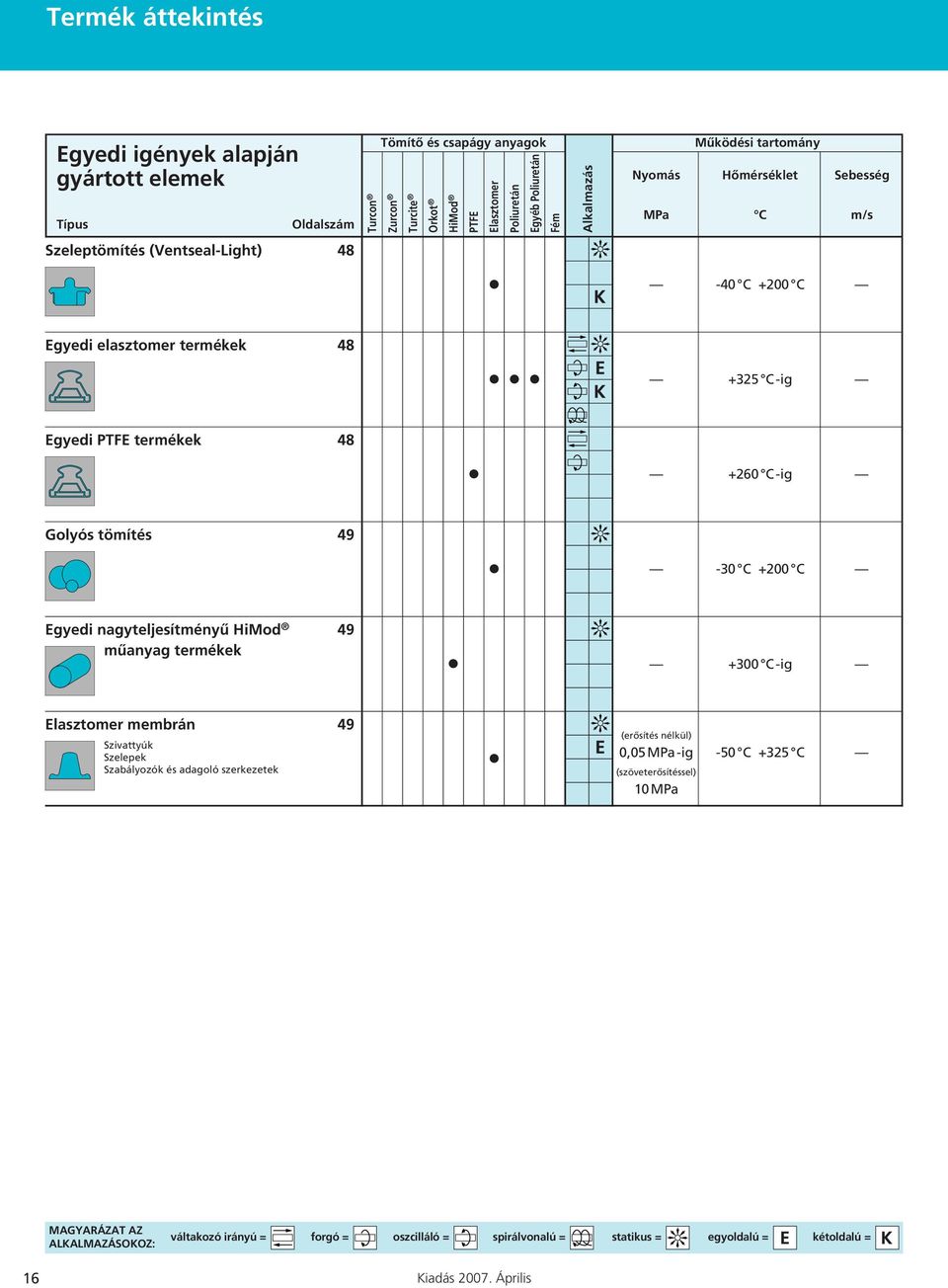

16 Termék áttekintés Egyedi igények alapján gyártott elemek Típus Szeleptömítés (Ventseal-Light) Oldalszám 48 Turcon Tömítő és csapágy anyagok Zurcon Turcite Orkot HiMod PTFE Elasztomer Poliuretán Egyéb Poliuretán Fém Alkalmazás Működési tartomány Nyomás Hőmérséklet Sebesség MPa C m/s -40 C +200 C Egyedi elasztomer termékek C-ig Egyedi PTFE termékek C-ig Golyós tömítés C +200 C Egyedi nagyteljesítményű HiMod műanyag termékek C-ig Elasztomer membrán Szivattyúk Szelepek Szabályozók és adagoló szerkezetek 49 (erősítés nélkül) 0,05 MPa-ig -50 C +325 C (szöveterősítéssel) 10MPa 16

17 17

18 1. O-gyűrű O-gyűrű Két oldalú tömítés statikus és dinamikus alkalmazásokhoz. Különböző anyagokból áll rendelkezésre, mint pl. nitril (NBR), fluorkarbon (FKM), etilén propilén (EPDM), kloroprén, szilikon, fluor-szilikon, stb. A poliuretán A Shore 70-től 93-es keménységig áll rendelkezésre nagy kopási és extrudálási ellenállással, alacsony súrlódás mellett. Megfelel az ISO 3601, az AS 568 B, a BS 1806, és BS 4518 és egyéb bejegyzett szabványoknak. 0.5mm-től 200MPa -60 C +200 C 0.5m/s FEP O-gyűrű A tokozott O-gyűrűk szilikonból vagy fluorkarbonból készülnek, varratmentes FEP borítással. Ezek a tömítések megoldást jelentenek tömítési problémákra, vegyi anyagoknak való ellenállásuk, elasztikus tulajdonságaik és alacsony súrlódási jellemzőik következtében. Megfelel az ISO 3601, az AS 568 B, a BS 1806, és BS 4518 és egyéb szabványoknak, beleértve az üreges és négyszögletes profilokat is. Mind hüvelyk, mind pedig metrikus méretben kaphatók. 7.7mm-től 25MPa -60 C +200 C PTFE O-gyűrű Axiális statikus tömítés fedelekhez és karimákhoz. Gyakorlatilag minden vegyi anyagnak és a magas hőmérsékletnek ellenáll. Kapható minden kívánt méretben mm 40MPa -200 C +260 C 18

19 1. O-gyűrű Isolast perfluor-elasztomer O-gyűrű Az Isolast olyan perfluor-elasztomer anyag, mely egyesíti a fluort tartalmazó szénvegyületek elasztikus tulajdonságait a PTFE kimagasló kémiai ellenállóképességével és nagy hőmérséklet stabilitásával. Az Isolast tömítéseket magas hőmérsékletű üzemi környezetben való alkalmazásának felső határa kb C. Az Isolast O-gyűrűk metrikus és hüvelyk méretekben kaphatók, megfelelve az ISO 3601, az AS 568 B, a BS 1806, és BS 4518 szabványoknak, valamint zsinórok, fóliák, formázott lemezek, és egyedi alkatrészek formájában. 0.8mm-től 200MPa -25 C +325 C 19

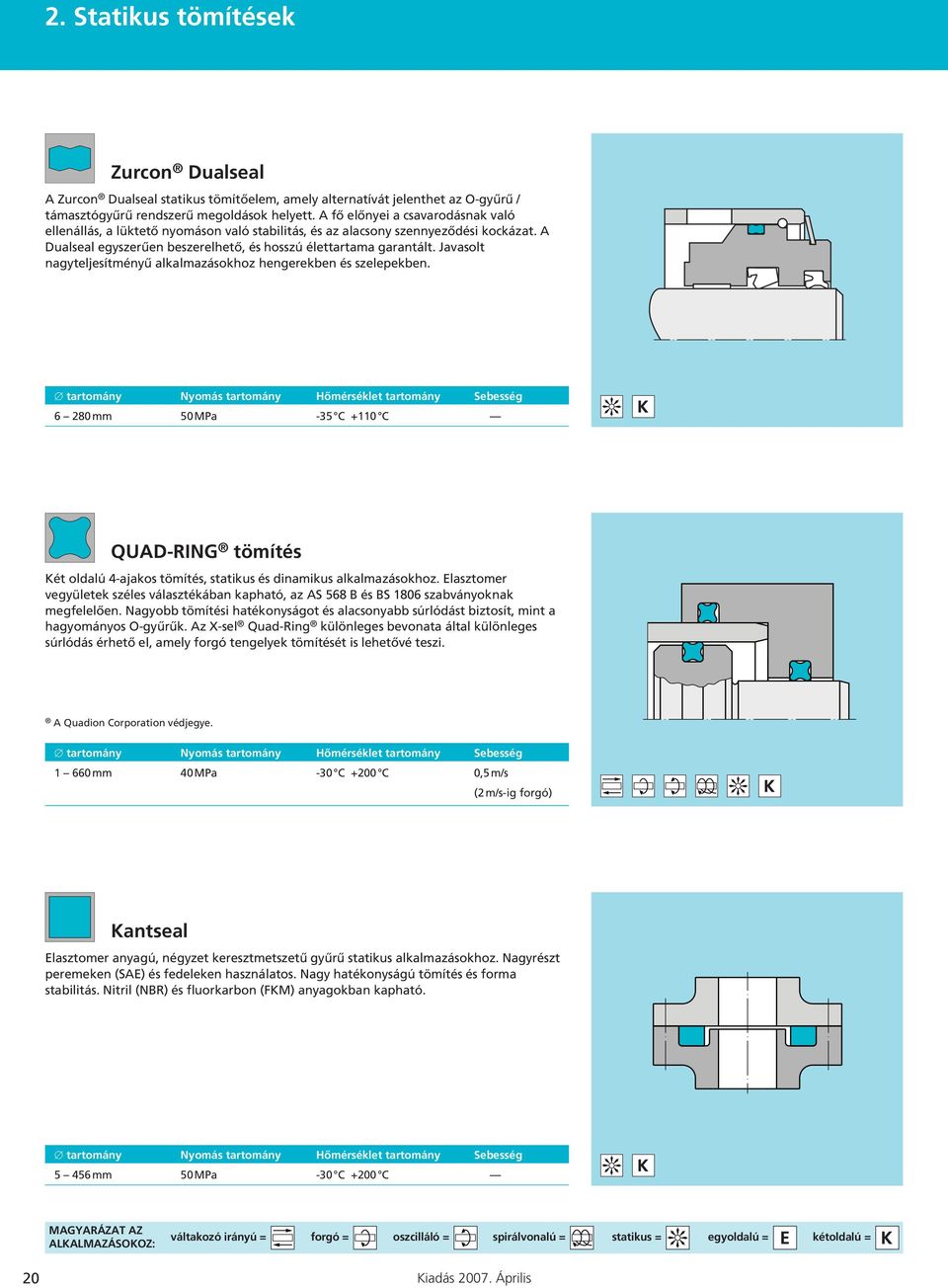

20 2. Statikus tömítések Zurcon Dualseal A Zurcon Dualseal statikus tömítőelem, amely alternatívát jelenthet az O-gyűrű / támasztógyűrű rendszerű megoldások helyett. A fő előnyei a csavarodásnak való ellenállás, a lüktető nyomáson való stabilitás, és az alacsony szennyeződési kockázat. A Dualseal egyszerűen beszerelhető, és hosszú élettartama garantált. Javasolt nagyteljesítményű alkalmazásokhoz hengerekben és szelepekben mm 50MPa -35 C +110 C QUAD-RING tömítés Két oldalú 4-ajakos tömítés, statikus és dinamikus alkalmazásokhoz. Elasztomer vegyületek széles választékában kapható, az AS 568 B és BS 1806 szabványoknak megfelelően. Nagyobb tömítési hatékonyságot és alacsonyabb súrlódást biztosít, mint a hagyományos O-gyűrűk. Az X-sel Quad-Ring különleges bevonata által különleges súrlódás érhető el, amely forgó tengelyek tömítését is lehetővé teszi. A Quadion Corporation védjegye mm 40MPa -30 C +200 C 0,5m/s (2m/s-ig forgó) Kantseal Elasztomer anyagú, négyzet keresztmetszetű gyűrű statikus alkalmazásokhoz. Nagyrészt peremeken (SAE) és fedeleken használatos. Nagy hatékonyságú tömítés és forma stabilitás. Nitril (NBR) és fluorkarbon (FKM) anyagokban kapható mm 50MPa -30 C +200 C 20

21 2. Statikus tömítések Támasztógyűrű O-gyűrűvel vagy Quad-Ring -gel együtt kerül beszerelésre, a tömítőelem tömítési hézagba történő bepréselődésének megakadályozása érdekében, az 5MPa-nál nagyobb nyomású rendszerekben. Spirális, vágott és vágatlan formában kaphatóak adalékolt vagy nem adalékolt PTFE-ből, Turcon -ból, elasztomerből és hőre lágyuló műanyagból, az ISO 3601, az AS 568 B, a BS 1806 és a BS 4518 szabványoknak megfelelően. 2.9mm-től 80MPa -200 C +260 C 0.5m/s Támasztógyűrű (homorú) A támasztógyűrű az egyik oldalán homorúra van kiképezve, ezáltal jobban hozzásimul az O-gyűrűhöz, és lüktető nyomás alatt is megőrizi formáját. Vágott vagy vágatlan formában kapható PTFE-ből, Turcon -ból, elasztomer és hőre lágyuló anyagból, az ISO 3601, az AS 568 B, a BS 1806 és a BS 4518 szabványoknak megfelelően. 2.4mm-től 250MPa -200 C +260 C 0.5m/s Wills Rings O A Wills Rings O termékek fém O-gyűrűk statikus felülettömítésekhez. Megbízható teljesítményt nyújtanak nagy hőmérséklet tartományban gázokhoz és folyadékokhoz. Extrém nyomás és vákuum tömítésre is alkalmazhatók. A hosszú élettartam és a kiváló korrózióellenálló-képesség szintén jellemzi a Wills Rings tömítéseket. Nyomással töltött, nyomással működtetett, túlnyomás nélküli és tömör tömítések kaphatók, könnyű és rozsdamentes acélból, rézből és Inconel 600-ból, ezüst, nikkel vagy PTFE bevonattal mm 1000MPa +850 C-ig 21

22 2. Statikus tömítések Wills Rings C A Wills Rings C tömítések fém C-gyűrűk, amelyek szinte bármilyen statikus felülettömítés alkalmazáshoz használhatók. Megbízható teljesítményt nyújtanak nagy hőmérséklet tartományban folyadékokhoz. Extrém nagy nyomás és vákuum tömítésre alkalmazhatók. A Wills Rings C nagyobb visszarúgást/rugalmasságot biztosít, mint a Wills Rings O. Ezek a jellemzők nagyobb hatékonyságot adnak ott, ahol a tömítésház hőtágulása jelentkezik. A Wills Rings C belső és külső tömítésházhoz is kapható. A hosszú élettartam és a kiváló korrózióellenálló-képesség szintén jellemzi a Wills Rings tömítéseket. Inconel 718 és X750 anyagból, valamint ezüsttel vagy nikkellel, és PTFE-vel bevont tömítések is kaphatóak mm 200MPa +750 C-ig Turcon Variseal H 1 oldalú tömítő elem, amely magába foglal egy U alakú Turcon gyűrűt és egy rozsdamentes előfeszítő tekercsrugót. Nagy speciális tömítési erő jellemzi, amely még alacsony hőmérsékleten is légmentes, valamint ellenáll a legtöbb folyadéknak és vegyületnek. További jellemzője a korlátlan tárolási élettartam. Sugárirányban statikus vagy enyhén dinamikus alkalmazásokhoz használatos. Kriogén környezethez való verzió is kapható mm 80MPa -120 C +260 C Turcon Variseal HF 1 oldalú tömítő elem, amely magába foglal egy U alakú Turcon gyűrűt és egy rozsdamentes előfeszítő tekercsrugót. Magas speciális tömítési erő által még alacsony nyomáson is légmentes. Ellenáll a legtöbb folyadéknak és vegyületnek. Korlátlan tárolási élettartam. Belső és külső tömítéshez is kapható. Kriogén környezethez való verzió is kapható mm 80MPa -200 C +260 C 22

23 2. Statikus tömítések Zurcon SAE peremtömítés Az SAE J 518-nak megfelelő SAE Flange Seal három különböző változatban kapható: O-gyűrűk DRV2-es sorozatú négyzetes keresztmetszetű tömítések DRV3-as sorozatú Zurcon SAE peremtömítések Az összes SAE peremtömítések (Flange Seals) nagy funkcionális biztonságot nyújtanak és könnyen fel- és leszerelhetők. Az SAE peremtömítések (Flange Seals) főképp a mobil hidraulikákban, a présgyártásban, az anyagkezelési technológiában valamint számos más helyen használatosak mm 42MPa -35 C +110 C Ragasztott tömítés Tömítőlemezek csavarmenetek és peremek találkozásainak tömítéséhez. A lemezek egy fémgyűrűből és egy gumitömítésből állnak. Metrikus és hüvelyk méretekben is kaphatóak. tartomány (Menet) Nyomás tartomány Hőmérséklet tartomány Sebesség M2.5 M MPa -30 C +200 C Légtömítés A légtömítés egy felfújható, bármely az ügyfél által megadott profilra vulkanizált tömítés. Levegő, víz vagy egyéb közeg által aktiválva ez a tömítés egy gazdaságos alternatívát kínál a hagyományos tömítésekkel szemben. A profilok és vegyületek széles választéka lehetővé teszi, hogy különböző alkalmazásokban használják, mint. pl. ajtóknál, autoklávok zárainál, sterilizálóknál, a vegyiparban és a félvezető iparban stb mm 1MPa -50 C +220 C 23

24 3. Folyadék tömítés rendszerek Dugattyútömítések Turcon Glyd Ring A Turcon Glyd Ring egy kettős hatású O-gyűrűvel előfeszített dugattyútömítés, dinamikus alkalmazásokhoz. A Turcon Glyd Ring alacsony súrlódást eredményez, tapadásmentes csúszással, minimális kitörési erővel és nagy kopásállósággal. Fő alkalmazási terület: vezető és pozícionáló hengerek mm 80MPa -45 C +200 C 15m/s Turcon Glyd Ring T A Turcon Glyd Ring továbbfejlesztett változata egy újonnan kifejlesztett profillal. Fejlettebb szivárgásgátlást biztosít, és nagyobb ellenállást a kipréselődéssel szemben. Kettős hatású O-gyűrűvel előfeszített dugattyútömítés, dinamikus alkalmazásokhoz. Az ISO 7425-nek megfelelő hornyokba szerelhető. Alacsony súrlódás, tapadásmentes csúszással, minimális kitörési erővel és nagy kopásállósággal mm 80MPa -45 C +200 C 15m/s Zurcon Glyd Ring P A kettős hatású tömítés Zurcon Glyd Ring P a lépcsőzetes bevágással rendelkező Zurcon alapanyagú csúszó tömítés és egy négyzetes keresztmetszetű elasztomer gyűrű kombinációja. A Zurcon nagy szilárdságú műanyag alapanyagának köszönhetően a Turcon anyagaihoz képest kétszer nagyobb préselési nyílások lehetségesek. A gyűrűkben lévő lépcsőzetes bevágás a zárt hornyokba való beillesztéshez valamint a tömítőgyűrűk hajlékonyságához szükséges az anyag nagy merevsége miatt mm 80MPa -40 C +140 C 1m/s 24

25 3. Folyadék tömítés rendszerek Dugattyútömítések Turcon Double Delta A Turcon Double Delta egy kettős hatású tömítőelem, amit egy elasztomer O-gyűrű feszít elő. A Turcon Double Delta tömítés már meglévő O-gyűrű hornyokba is beilleszthető (az AS 568 A, MIL-P-5514 Egyesült Államokbeli szabvány szerint), és jó súrlódási, tapadásmentes indítási, és kitűnő szárazonfutási tulajdonságokkal rendelkezik. A Turcon Double Delta termékek kis és közepes teljesítményű ipari hidraulikákban használatosak mm 35MPa -45 C +200 C 15m/s Turcon AQ Seal Kettős hatású, O-gyűrűvel előfeszített tömítés, melyet két közeg közti tömítéshez fejlesztettek ki, pl. folyadék/gáz szétválasztása egy korlátozottan benyomódó QUAD-RING elasztomer tömítés beépítésével a dinamikus tömítési felületben. Az ISO 7425 szabványnak megfelelő hornyokba szerelhető mm 40MPa -45 C +200 C 2m/s Turcon AQ Seal 5 A Turcon AQ Seal továbbfejlesztett változata, amelynél a Turcon elem profilja nagy mértékben módosított. Előnye, hogy két elasztomer O-gyűrű és egy új kerekített tömítési geometria által magas tömítőképességet, és ennek ellenére alacsony súrlódást eredményez mm 60MPa -45 C +200 C 3m/s 25

26 3. Folyadék tömítés rendszerek Dugattyútömítések Turcon Stepseal 2K Egyszeres hatású O-gyűrűvel előfeszített dugattyútömítés dinamikus alkalmazásokhoz. Zárt hornyokba szerelt, ideértve az ISO 7425 szabványnak megfelelő hornyokat. Nagy tömítési hatékonysággal, alacsony súrlódás tapadásmentes csúszással, minimális kitörési erővel és nagy kopásellenállósággal rendelkezik mm 80MPa -45 C +200 C 15m/s Zurcon Wynseal Kettős hatású O-gyűrűvel előfeszített dugattyútömítés, fröccsöntött poliuretánból, dinamikus alkalmazásokhoz. Az ISO 7425 szabványnak megfelelő hornyokba szerelhető. Nagy tömítési hatékonyság, szakadás- és kopásállóság jellemzi mm 40MPa -35 C +110 C 0.8m/s Zurcon horonygyűrű (U-Cup) Zurcon horonygyűrű (U-Cup) egyszeres hatású poliuretán dugattyútömítés nagy méretválasztékban kapható. A Zurcon horonygyűrű (U-Cup) tömítéseket zárt hornyokba szerelik be, és főképp kis teljesítményű dugattyúhengereknél használják mm 40MPa -35 C +110 C 0.5m/s 26

27 3. Folyadék tömítés rendszerek Dugattyútömítések D-A-S Compact Seal, DBM kompakt tömítés Kettős hatású kompakt dugattyútömítés szerelvények, melyek egy elasztomer dugattyútömítésből, két termo-elasztomer támasztógyűrűből és két hőre lágyuló vezetőgyűrűből állnak. Zárt hornyokba szerelhetők, ideértve az ISO 7425 szabványnak megfelelő hornyokat mm 35MPa -35 C +100 C 0.5m/s PHD / CST tömítés Nagyteljesítményű kompakt, kettős hatású dugattyútömítés. A PHD tömítés egy elasztomerrel előfeszített PTFE szerelvény, mely általános stabilitást, kopásállóságot, tömítőképességet, kis súrlódást és karbantartás nélküli hosszú élettartamot biztosít. A HiMod támasztógyűrűket kifejezetten arra tervezték, hogy a tömítőgyűrűket védjék a kipréselődéstől, még a legnagyobb igénybevétellel járó alkalmazásokban is. Metrikus és hüvelyk méretekben is kaphatók mm 40MPa -45 C +135 C 1.5m/s Turcon Variseal M2 Egyszeres hatású tömítőelem, mely egy U alakú Turcon gyűrűt és egy rozsdamentes előfeszítő reteszelő rugót tartalmaz. Jellemzői: kis súrlódás tapadásmentes csúszással, minimális kitörési erővel és nagy kopásállósággal. Ellenáll a legtöbb folyadéknak és vegyi agyagnak. Korlátlan tárolási élettartam jellemzi mm 45MPa -70 C +260 C 15m/s 27

28 3. Folyadék tömítés rendszerek Dugattyútömítések Turcon VL Seal Egyszeres hatású L-alakú Turcon tömítés elasztikus előfeszítővel dinamikus alkalmazásokhoz. Jellemzője az alacsony súrlódás tapadási csúszás nélkül, a magas kopásállóság, a jó visszaalakuló képesség, és hasonlóan a Turcon Stepseal -hez, jó visszapumpálási hatást biztosít. Turcon és Zurcon anyagokból kapható. Beszerelése szabványos O-gyűrű horonyba történik mm 80MPa -45 C +200 C 15m/s VEEPAC A VEEPAC szövettel megerősített, nagy kopásállóságú V-szelvényű tömítőgyűrűk egyesítése egy támasztógyűrűvel és egy előfeszítő gyűrűvel. A VEEPAC tömítések előfeszített radiális ajakkal készülnek a jó tömítés eléréséhez. Nagyon robusztusak, érzéketlenek a tömítés felületi minőségére és méreteik állíthatóak. A VEEPAC tömítések kifejezetten olyan alkalmazásokhoz készültek, ahol fennáll a károsodás és szennyeződés kockázata mm 40MPa -30 C +200 C 0.5m/s Turcon dugattyúperem A dugattyúperem egy végtelenített PTFE szalag, mely körülveszi a dugattyút, ahol tömítésként és vezetőként szolgál. A dugattyúperem rendelkezik egy beépített egyirányú tömítő ajakkal, a dugattyú hosszának csökkentése érdekében. Két tömítő ajakkal rendelkező speciális kialakítás is kapható. A legkisebb rendelési mennyiség: darab. Gyorsan mozgó, kis súrlódású alkalmazásokhoz javasolt, pl. lengéscsillapítókhoz, vagy pozícionálást nem követelő kis szelepekhez. 15MPa -40 C +150 C 4m/s 28

29 3. Folyadék tömítés rendszerek Dugattyútömítések Selemaster DSM Kétszeres hatású kompakt dugattyútömítés, beépített támasztó- és vezetőgyűrűvel. A többajakos elasztomer tömítőelem mindkét oldalon szövettel megerősített profil gyűrűkkel van megtámasztva. Használata javasolt nagynyomású alkalmazásokhoz és olyan helyeken, ahol vibráció keletkezik mm 70MPa -40 C +130 C 0.5m/s 29

30 4. Folyadék tömítés rendszerek Rúdtömítések Turcon Stepseal 2K Egyszeres hatású, O-gyűrűvel előfeszített rúdtömítés dinamikus alkalmazásokhoz. Zárt hornyokba szerelt, ideértve az ISO 7425 szabványnak megfelelő hornyokat. Jellemzői: nagy tömítési hatékonyság, kis súrlódás tapadásmentes csúszással, minimális kitörési erővel és nagy kopásellenállósággal. Az optimális tömítési karakterisztika egy Stepseal vagy Rimseal tandemben történő elrendezésével, és egy kétszeres hatású szennylehúzó együttes alkalmazásával érhető el. Turcon és Zurcon anyagból készülhet mm 80MPa -45 C +200 C 15m/s Zurcon Rimseal A Zurcon Rimseal egyszeres hatású rúdtömítés, melyet egy elasztomer O-gyűrű feszít elő. Kialakítása hasonló nyomás-karakterisztikát eredményez, mint a Turcon Stepseal 2K-é, és ezzel nagy statikus és dinamikus tömítés érhető el. A beszerelési távolságok azonosak, mint a Turcon Stepseal 2K esetében, így a Zurcon Rimseal egy ideális másodlagos rendszerelemmé válik. A fő alkalmazási területe a rúdtömítések, (ezek redundáns tömítési rendszerekből és a kettős lehúzókból állnak), melyek megtalálhatóak a mobil hidraulikákban, szerszám- és fröccsöntő gépekben, valamint az általános gépgyártásban mm 25MPa (tandemben) -30 C +100 C 5m/s (tandemben) Zurcon horonygyűrű (U-Cup) Egyszeres hatású tömítőelem. Másodlagos tömítő ajakkal vagy anélkül is kapható, dinamikusan terhelt rudak és szelepszárak tömítéséhez. Zárt hornyokba szerelt, ideértve az ISO 5597 szabványnak megfelelő hornyokat. Nagy tömítő hatás, kopásálló mm 40MPa -35 C +110 C 0.5m/s 30

31 4. Folyadék tömítés rendszerek Rúdtömítések Balsele Egy oldali működésű kompakt elasztomer tömítőelem, amelynek a nyomással ellentétes oldala szövettel erősített. Nagy nyomású alkalmazások esetén műanyag támasztógyűrűvel kerül beépítésre. Szabvány hidraulikus szelepekhez, présgépekhez és mobil hidraulikához javasoljuk használatukat mm 40MPa -30 C +130 C 0.5m/s Zurcon L-Cup Új, egyszeres hatású rúdtömítés. A Zurcon L-Cup -pal egyrészt kiváltható a horonygyűrű, másrészt pedig egy nagyhatékonyságú új tömítési rendszer, mely optimalizált tömítési teljesítményt és megnövelt élettartamot nyújt. Kivételesen alacsony súrlódás, nagy kopásellenállóság, valamint nagy statikus és dinamikus tömítési képesség jellemzi mm 40MPa -35 C +110 C 0.5m/s Turcon Variseal M2 Egyszeres hatású tömítőelem, mely egy U alakú Turcon gyűrűt és egy előfeszített rozsdamentes reteszelő rugót tartalmaz. Kis súrlódás tapadásmentes csúszással, minimális kitörési erővel és nagy kopásállósággal. Ellenáll a legtöbb folyadéknak és vegyi agyagnak. Korlátlan tárolási élettartam mm 45MPa -70 C +260 C 15m/s 31

32 4. Folyadék tömítés rendszerek Rúdtömítések Turcon Variseal W A Turcon Variseal W egy egyszeres hatású rúdtömítés, amely egy speciális spirálvonalú rozsdamentes előfeszítő rugót tartalmaz. A Variseal W előnye a kis súrlódási tényezőben, valamint a viszonylag állandó előfeszítő erőben rejlik nagy deformációs tartományban. A Variseal W-t olyan esetekben használják, ahol a súrlódást alacsony tűréstartományon belül kell tartani, pl. nyomáskapcsolóknál mm 45MPa -70 C +260 C 15m/s Turcon VL Seal Egyszeres hatású L-alakú Turcon tömítés elasztikus előfeszítővel dinamikus alkalmazásokhoz. A konstrukció alacsony súrlódást biztosít, tapadásmentes csúszással, nagy kopásállósággal és a Turcon Stepseal ellennyomó funkciójával rendelkezik. Turcon és Zurcon anyagokból kapható. Beszerelése szabvány O-gyűrű horonyba történik mm 80MPa -45 C +200 C 15m/s Turcon Glyd Ring A Turcon Glyd Ring kétszeres hatású, O-gyűrűvel előfeszített rúdtömítés dinamikus alkalmazásokhoz. A Turcon Glyd Ring alacsony súrlódást biztosít, tapadásmentes csúszással, minimális kitörési erővel és nagy kopásállósággal mm 80MPa -45 C +200 C 15m/s 32

33 4. Folyadék tömítés rendszerek Rúdtömítések Turcon Glyd Ring T A Turcon Glyd Ring továbbfejlesztett változata egy újonnan kialakított profillal. Fejlettebb szivárgás szabályozást biztosít és nagyobb ellenállást a kipréselődéssel szemben. Kétszeres hatású tömítés O-gyűrűvel előfeszített dugattyútömítés, dinamikus alkalmazásokhoz. Az ISO 7425-nek megfelelő hornyokba szerelhető. Jellemzői: alacsony súrlódás, tapadásmentes csúszás minimális kitörési erővel és nagy kopásállósággal mm 80MPa -45 C +200 C 15m/s szabadalmaztatott forma. VEEPAC A VEEPAC egy szövettel megerősített, nagy kopásállósságú V-szelvényű tömítőgyűrű egyesítése egy támasztógyűrűvel és egy nyomást előfeszítő gyűrűvel. A VEEPAC tömítések egy előterhelt radiális ajakkal készülnek a jó tömítési eredmény eléréséhez. Nagyon robusztusak, érzéketlenek a tömítés felületi minőségére és méretei változtathatóak. A VEEPAC tömítések kifejezetten olyan alkalmazásokhoz készültek, ahol fennáll a fizikai károsodás és szennyeződés kockázata mm 40MPa -30 C +200 C 0.5m/s Selemaster SM Kompakt rúdtömítés, amit a VEEPAC hornyokhoz és nagynyomású alkalmazásokhoz fejlesztettek ki. A több ajakos elasztomer tömítőelemet egy szövettel megerősített hátfelület támasztja meg egy integrált támasztógyűrűvel mm 70MPa -40 C +130 C 0.5m/s 33

34 5. Folyadék tömítés rendszerek Szennylehúzók Turcon Excluder 2 Kettős hatású tömítés, egy O-gyűrűvel előfeszített szennylehúzó, mely megakadályozza a sár és egyéb szennyeződések bejutását is, ezáltal növelve a rendszer működési élettartamát. A tömítés egy kivülről irányított lehúzó ajakból, és egy belülről irányított tömítő ajakból áll, mely általános visszapumpálási képessége által megfelelő másodlagos tömítésként szolgálhat, pl. Turcon Stepseal 2K és a Zurcon Rimseal mellett. tartomány Hőmérséklet tartomány Sebesség mm -45 C +200 C 15m/s Turcon Excluder 5 Kettős hatású tömítés, O-gyűrűvel előfeszített szennylehúzó, mely megakadályozza a sár és egyéb szennyeződések bejutását is, ezáltal növelve a rendszer működési élettartamát. A tömítés egy kivülről irányított lehúzó ajakból, és egy belülről irányított tömítő ajakból áll, mely általános visszapumpálási képessége által megfelelő másodlagos tömítésként szolgálhat, pl. Turcon Stepseal 2K és a Zurcon Rimseal mellett. Ideális nagyteljesítményű mobil hidraulikus alkalmazásokhoz. Főleg Turcon vagy Zurcon anyagban kapható. tartomány Hőmérséklet tartomány Sebesség mm -45 C +200 C 15m/s szabadalmaztatott forma. Zurcon szennylehúzó DA22 Egy tömítő és egy lehúzó ajakból álló 2 oldalú poliuretán szennylehúzó. Beszerelhető az ISO 6195 C szerinti hornyokba. Előnye az alacsony súrlódás és a magas kopásállóság. Elsődleges alkalmazása a Turcon Stepseal 2K és a Zurcon Rimseal-lel közös rendszerekben. Fő felhasználási területe az általános gépészet és a hidraulika. tartomány Hőmérséklet tartomány Sebesség 5 180mm -35 C +100 C 1m/s 34

35 5. Folyadék tömítés rendszerek Szennylehúzók Zurcon szennylehúzó DA24 A Zurcon Scraper DA24 egy poliuretánból készült kettős hatású szennylehúzó, melyet mostoha működési körülményekhez és durva szennyeződéseknél használnak. A Zurcon Scraper DA24 kifejezetten alkalmas az alábbi alkalmazásokhoz: Építőipari gépek Mobil hidraulika Durva elszennyeződés A dugattyúrúd megvezetése oldalirányú elmozdulása ellen tartomány Hőmérséklet tartomány Sebesség mm -35 C +100 C 0.5m/s-ig Szennylehúzó DA17 Kettős hatású szennylehúzó, tömítőgyűrűvel és nitrilből (NBR) készült ajakkal. Elsősorban olyan tömítésekkel alkalmazható, amelyek általános visszapumpálási képességgel rendelkeznek, pl. Turcon Stepseal 2K és a Zurcon Rimseal mellett. tartomány Hőmérséklet tartomány Sebesség mm -30 C +110 C 1m/s Szennylehúzó DA27 A kettős hatású DA27 gumi szennylehúzó kifejezetten olyan hidraulikus alkalmazásokhoz tervezték, ahol nagy átmérők találhatóak. Robusztus keresztmetszetével ez a termék a DA17 lehúzó értelemszerű párja 400 mm-es átmérő fölötti tartományban. A DA27 lehúzó gyártása a kívánt méret vulkanizálásával történik 600mm-es alap öntőformából. tartomány Hőmérséklet tartomány Sebesség mm -30 C +100 C 1m/s 35

36 5. Folyadék tömítés rendszerek Szennylehúzók Zurcon szennylehúzó ASW Fröccsöntött poliuretán konstrukció egy lehúzó ajakkal és egy belső támasztóperemmel, a horonyba való illeszkedés javítására. Jó kopási és szakadási ellenállás. tartomány Hőmérséklet tartomány Sebesség 8 125mm -35 C +110 C 1m/s Szennylehúzó SA Fémházas lehúzó nitril (NBR) ajakkal. Nyitott valamint az ISO 6195 B típusának megfelelő hornyokba szerelhető. tartomány Hőmérséklet tartomány Sebesség 6 270mm -30 C +110 C 1m/s Szennylehúzó WRM A WRM szennylehúzó egy egyszeres hatású fröccsöntött elasztomer lehúzógyűrű. Külső átmérőjén fésű profilú tömítő felülettel rendelkezik, amely stabil beülést biztosít a horonyba. Könnyen beszerelhető zárt horonyba. tartomány Hőmérséklet tartomány Sebesség mm -30 C +110 C 1m/s 36

37 5. Folyadék tömítés rendszerek Szennylehúzók Fém szennylehúzó A fém lehúzógyűrű egy vékony, rugós, sárgaréz lehúzó ajakpárból és egy nitril (NBR) törlő ajakból áll fém tokba zárva. Képes a rúdról eltávolítani a rászáradt vagy ráfagyott sarat, kátrányt, jeget és egyéb szennyeződést. Rozsdamentes acélból, FKM törlő ajakkal is kapható. tartomány Hőmérséklet tartomány Sebesség mm -40 C +120 C 1m/s Zurcon szennylehúzó WNE Egyszeres hatású poliuretán lehúzó egy statikus ajakkal, mely meggátolja a víz és egyéb szennyeződés bejutását a hornyokba. Javasolt mobil hidraulikákhoz és mezőgazdasági gépekhez. tartomány Hőmérséklet tartomány Sebesség 4 280mm -35 C +100 C 1m/s Zurcon szennylehúzó WNV A WNV egy kettős hatású lehúzógyűrű. A dinamikus lehúzó ajkat speciálisan egy befelé néző póttömítő éllel tervezték, hogy a visszamaradó olajréteget a rendszerben tartsák. Ha ezt az olajréteget a fő rúdtömítés (pl. egy U-horonygyűrű) nem tudja visszanyomni, akkor a horonygyűrű és a lehúzó közötti nyomás kialakulása megakadályozható azzal, hogy ezt a nyomást kiengedjük a lehúzó ajak felemelésével. A statikus tömítő ajak illetve él védelmet nyújt a szennyeződések és folyadékok bejutása ellen. tartomány Hőmérséklet tartomány Sebesség mm -35 C +100 C 1m/s 37

38 5. Folyadék tömítés rendszerek Szennylehúzók Szennylehúzó WRM/C, Zurcon szennylehúzó WRM/PC Ez egy fémkalitkás elasztomer lehúzógyűrű (WRM/C), a nyitott hornyokba történő könnyű beszereléshez. A WRM/PC ugyanilyen felépítésű, azonban egy poliuretán lehúzó elemmel, mely nagy kopásállósággal rendelkezik és hatékony lehúzó teljesítményt nyújt. Mindkét termék alkalmazási területe: szabványos hidraulikus hengerekben, mobil hidraulikákban, és mezőgazdasági gépeknél. tartomány Hőmérséklet tartomány Sebesség 6 270mm -30 C +110 C 1m/s Zurcon szennylehúzó SWP Egyszeres hatású Zurcon lehúzógyűrű egy fémtokba zárva. Kitűnő kopásállóság, és a nyitott hornyokba történő könnyű beszerelés jellemzi. Mobil hidraulikus alkalmazásokhoz és lengőkarokhoz javasolt. tartomány Hőmérséklet tartomány Sebesség mm -35 C +100 C 1m/s 38

39 6. Folyadék tömítés rendszerek Vezetőgyűrűk Turcite Slydring Meggátolja a fémek érintkezését a dugattyú/rúd és a furat/tömszelence között és elnyeli a harántirányú terheléseket. A Turcite anyag jó terhelés felvevő képességgel rendelkezik, kis súrlódást és tapadásmentes csúszást biztosít. Megóvja a kritikus tömítő ajkakat az elszennyeződéstől és a bejutott olajszennyeződés berobbanásától. Költséghatékony, meghagyja a tervezői szabadságot a gépelemek anyagának kiválasztásában. Nagyobb statikus terhelések is megegengedhetők. tartomány Dinamikus terhelés Hőmérséklet tartomány Sebesség mm 15N/mm 2-60 C +200 C 15m/s HiMod Slydring Meggátolja a fémek érintkezését a dugattyú/rúd és a furat/tömszelence között és elnyeli a harántirányú terheléseket. A módosított polimer anyag gazdaságos megoldást nyújt a közepes, harántirányú terhelésű alkalmazásoknál, valamint jó kopási és préselődési tulajdonságokkal bír. Könnyen bepattintható, jó szárazfutásra és törlési teljesítményre képes. Nagyobb statikus terhelések is megengedhetők. tartomány Dinamikus terhelés Hőmérséklet tartomány Sebesség 8 300mm 75N/mm 2-40 C +130 C 1m/s Orkot Slydring Meggátolja a fémek érintkezését a dugattyú/rúd és a furat/tömszelence között és elnyeli a harántirányú terheléseket. A Orkot egy gyantával impregnált finoman szőtt szerkezetű szövet hozzáadott kenőanyagokkal, mely képes ellenállni nagy oldalterheléseknek, csillapítja a vibrációt és beágyazza az idegen részecskéket. Nagyobb statikus terhelés is megengedhető. Speciális anyagok állnak rendelkezésre 250 C-ig tartomány Dinamikus terhelés Hőmérséklet tartomány Sebesség mm 90N/mm 2-60 C +130 C 1m/s 39

40 7. Folyadék tömítés rendszerek Pneumatika Komplett pneumatikus dugattyú Egy elasztomer (NBR) dugattyúfejjel és hozzá vulkanizált fém támasztógyűrűvel egybeépített, CETOP méretrendszer szerint szállított, 2-oldalú dugattyútömítés. Beépítési magassága csekély, és a tömítő ajkak között egy kenőanyag-maradékot képez. Alkalmazási területei között szerepel az olajos sűrített levegő, illetve a száraz, olajmentes is mm 1.2MPa -30 C +100 C 1m/s Pneumatikus dugattyútömítés A pneumatikus termékek között egyszeres-, illetve kétszeres hatású poliuretán alapú tömítéseket találunk, dugattyús alkalmazásokhoz. Ezek a tömítések rendkívüli kopásállóságú anyagokból készülnek, kis fészkekbe is könnyen beszerelhetők. Ezen pneumatikus dugattyútömítések szabványos és mágneses működtetésű hengerekhez javasoltak mm 1.6MPa -40 C +85 C 1m/s Pneumatikus rúdtömítés és kombinált tömítés szennylehúzó A pneumatikus rúdtömítések szabvány poliuretán ajakos tömítések és rúdtömítés - lehúzó kombináció formájában kaphatók nyitott és zárt fészkekhez. A speciális poliuretán vegyületek nagy kopásállóságot és kis súrlódást biztosítanak optimális költséghatékonyság mellett. Javasolt szabványos dugattyúhengerekben történő alkalmazásokhoz külön lehúzóval szerelve; vagy rúdtömítés-lehúzó kombinációjaként mm 1.6MPa -40 C +150 C 5m/s-ig 40

41 7. Folyadék tömítés rendszerek Pneumatika Pneumatikus szennylehúzó / Szennylehúzó megvezetéshez A lehúzógyűrűk két fajtáját ajánljuk, amelyek könnyen bepattinthatóak a nyitott vagy a félig nyitott hornyokba is. A speciális rugalmas ajak-kiképzés megvédi a dugattyúhengert a szennyeződésektől. Nagy helyszükséglet esetén a 3mm hosszú AWBB típus a javasolt (csak vezető elemeknél). 6 60mm -40 C +80 C 4m/s-ig Pneumatikus csillapító tömítés A csillapító tömítés löketvég-csillapítást biztosítanak a pneumatikus hengerekben, kiküszöbölve a visszacsapó szelepek szükségességét. Ezek a poliuretán, nagyteljesítményű tömítő elemek rendkívül felhasználóbarát termékek, automatikus központosítással rendelkeznek és könnyen, bepattintva szerelhetők. 6 60mm 1.6MPa -40 C +110 C 1m/s Egyéb pneumatikus tömítések A szabványos tömítések gyakran alkalmatlanok a nem lengő mozgású és nagy térfogatokat igénylő alkalmazásokhoz. Szívesen segítünk abban, hogy közösen precíziós elemeket és tömítési rendszereket fejlesszünk ki, hozzunk létre és szállítsunk az Ön követelményeinek megfelelően. 41

42 7. Folyadék tömítés rendszerek Pneumatika Pneumatikus Glyd Ring rúd- és dugattyútömítés Kétoldalú, elasztomer O-gyűrűvel előfeszített Glyd Ring rúdhoz és dugattyúhoz, kis beépítési helyekre. A különböző alapanyag-kombinációk által (Turcon PTFE / Zurcon polietilén és NBR vagy FKM O-gyűrű) speciálisan olyan pneumatikus alkalmazásokhoz, ahol követelmény az alacsony súrlódás, a tapadási csúszás mentes viselkedés, a magasabb sebesség, illetve a széles hőmérsékleti tartomány mm 1.6MPa -30 C +200 C 5m/s DRV4 pneumatikus csatlakozó tömítés Pneumatikus alkalmazásokhoz kifejlesztett, statikus működésű, 2 komponensű (műanyag / poliuretán) tőmítőgyűrű. A DRV4 megfelel az ISO szabvány követelményeinek, és a következő tulajdonságokkal rendelkezik: Csavarmeneteknél elveszíthetetlen - köszönhetően a 3-as fül alapelvnek Többször felhasználható (5-10 alkalommal) Kézi nyomatéknál zár A műanyag-poliuretán kötésnek köszönhetően nincs korrózió Kiváló automatikus szerelhetőség Könnyű tartomány (Menet) Nyomás tartomány Hőmérséklet tartomány Sebesség G1/8 G3/4 1MPa -10 C +60 C Pneumatikus vezetőgyűrű dugattyúkhoz és rudakhoz Teljes tömítés- és csapágyválaszték pneumatikákhoz a legáltalánosabb dugattyú és rúd méretekkel. A vezetőgyűrűk egy speciálisan kifejlesztett önkenő műanyagból készülnek, biztosítva a kis súrlódást, kopásállóságot, a hosszútávú, nyomás alatti stabilitást és a hosszú élettartamot. tartomány Dinamikus terhelés Hőmérséklet tartomány Sebesség 8 250mm 40N/mm 2-40 C +110 C 1m/s 42

43 8. Forgó tömítések Radiális tengelytömítés Ajakos radiál tömítések tengelyekhez és orsókhoz. Gumihüvelyből, merevítő fémgyűrűből és spirális előfeszítő rugóból összeállított szerkezetek. A szimmeringek tartós és nagy teljesítményű tömítést biztosítanak. Külső porvédő ajakkal vagy anélkül kaphatók, ISO 6194 és DIN 3760 szerinti nyitott horonyban helyezkednek el. Kaphatók előfeszítő rugó nélküli változatok, amelyek lehúzó gyűrűként és spirális mozgásokhoz használhatók mm 1MPa -40 C +200 C 30m/s Tengelyjavító készlet Kopott tengelyek javítására, vagy eredeti berendezés gyártónál (OEM-nél) történő beépítésre alkalmas, s így feleslegessé válhat a tengely edzése. Olyan vékony falú rozsdamentes acélfelülettel rendelkeznek, amelyek nem igénylik a meglévő tömítési méretek semmiféle módosítását. A tengelyre való felszereléshez szükséges eszközök a készletben megtalálhatók mm Tömítőfedél A tömítőfedelek fémpántból állnak, gumibevonatú elülső résszel. Ezek segítségével letömíthetők a rések, a dugó eltávolító nyílások vagy a csapágytömítések. Ezek a termékek gyakran alkalmazhatók tömítő karimák és fedelek helyettesítésére a fogaskerék gyártásban mm -40 C +200 C 43
