SOLDIER PUMP A VEGYIPAR, A PETROLKÉMIAI IPAR, AZ ENERGETIKA, A KÕOLAJBÁNYÁSZAT ÉS FELDOLGOZÁS SZÁMÁRA, VALAMINT EGYÉB IPARI TERÜLETEKRE.

Átírás

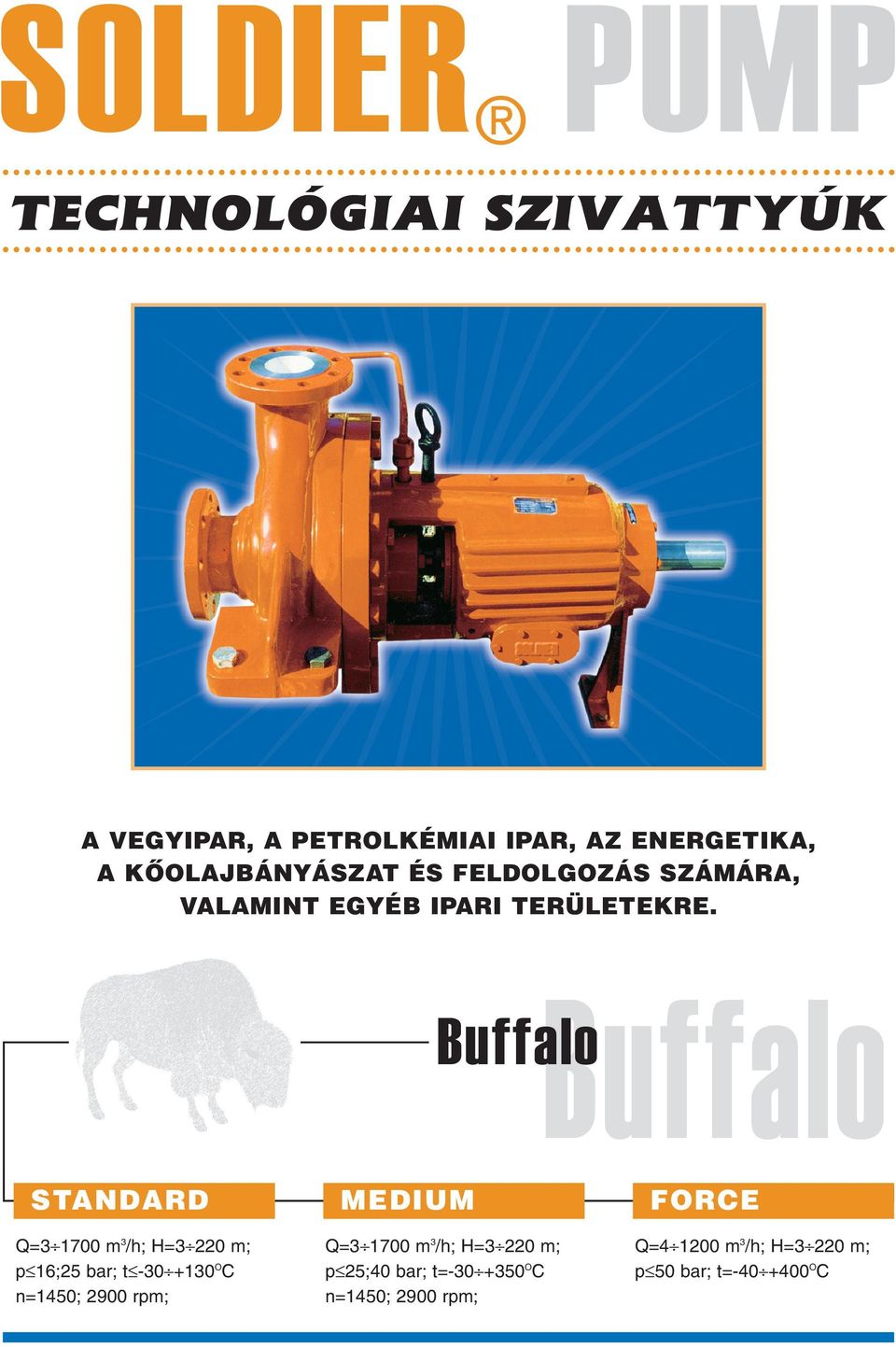

1 SOLDIER PUMP TECHNOLÓGIAI SZIVATTYÚK A VEGYIPAR, A PETROLKÉMIAI IPAR, AZ ENERGETIKA, A KÕOLAJBÁNYÁSZAT ÉS FELDOLGOZÁS SZÁMÁRA, VALAMINT EGYÉB IPARI TERÜLETEKRE. Buffalo Buffalo STANDARD Q=3 10 m3/h; H=3 220 m; p 16;25 bar; t - +1OC n=14; 20 rpm; MEDIUM Q=3 10 m3/h; H=3 220 m; p 25; bar; t=- +3OC n=14; 20 rpm; FORCE Q=4 1 m3/h; H=3 220 m; p bar; t=- +OC

2 RÉSGYÛRÛK védik a spirálházat és a járókereket a mechanikai kopás ellen szükség esetén megnövelt rés, különbözô keménységek, ill. külsô forrásból származó öblítôfolyadék JÁRÓKERÉK kiváló hidraulika axiális kiegyensúlyozás a résgyûrûk és a kiegyenlítô furatok révén különleges, ún. félig nyitott járókerék és inducer alkalmazása a szívóági nagy nyomás, viszkózus folyadék és az alacsony NPSH igény R miatt biztonságosan a tengelyre rögzítve, indításkor sem érzékeny az ellentétes forgásirányra HÁTLAP lágytömítés és csúszógyûrûs tömítés (egyszeres és kettôs, patronos) befogadására alkalmas hûtô, ill. fûtôköpeny lehetôsége nyomató csavarok a szétszereléshez OLAJTÖMÍTÉS labirint, mely nem koptatja a tengelyt megakadályozza az olaj kijutását, a víz és egyéb szennyezôdések bekerülését szikramentes anyagból készült hosszú élettartam és biztonság CSAPÁGYAK élettartam-elmélet szerint méretezettek radiális: hengergörgôs, mely lehetôvé teszi a tengely gyors ki- és beszerelését (NU E sorozat) ferde hatásvonalú, radiax csapágyak, melyek a radiális és axiális erôket egyaránt felveszik (7 B, DB sorozat, O-párosításban) hatékony olajkenés, szórógyûrûk a csapágyak közelében hosszú élettartam (> üzemóra) CSAPÁGYHÁZ robusztus kialakítás merevítô bordázat, mely a hôleadást is szolgálja olajhûtô patron (opció) állandó szintet tartó olajrendszer, az olajszint szabályozásának lehetôségével TENGELYTÖMÍTÉS lágy (zsinóros) csúszógyûrûs, egyszeres vagy kettôs, patronos (cartridge) megfelel a DIN 249 és az API 610, API 682 elôírásainak TENGELY robusztus, túlméretezett kivitel, alacsony karcsúsági tényezô, hogy a tömítés zónájában csak minimális deformáció (<0,05 mm) jöhessen létre SÍKTÖMÍTÉSEK ellenállnak a kiextrudálódásnak és a közegeknek ellenôrzött összenyomódás a spiráltömítések és O-gyûrûk alkalmazásával biztonságos mûködés SPIRÁLHÁZ vízszintes szívócsonk, függôleges nyomócsonk (end-top kivitel) alátámasztás a tengely magasságában a hôtágulás okozta kuplunghiba kiküszöbölésére (Medium és Force) kettôs spirál a radiális erôk csökkentésére speciális fûtôköpeny a dermedésre hajlamos anyagok szállításához ún. technológiai folyamat kialakítás, mely lehetôvé teszi a forgórész kiszerelését a karimák bontása nélkül

3 STANDARD ÉS MEDIUM TELJESÍTMÉNYGÖRBÉI US gpm Imp gpm m ft n=20 rpm , m/h US gpm Imp gpm m n=14 rpm 4 1, ft m/h 0 Csapágyház I. Csapágyház II. Csapágyház III. Csapágyház IV. Csapágyház V.

4 FORCE TELJESÍTMÉNYGÖRBÉI US gpm Imp gpm m ft n=29 rpm US gpm Imp gpm m ft n=14 rpm m/h Csapágyház II. Csapágyház III. Csapágyház IV.

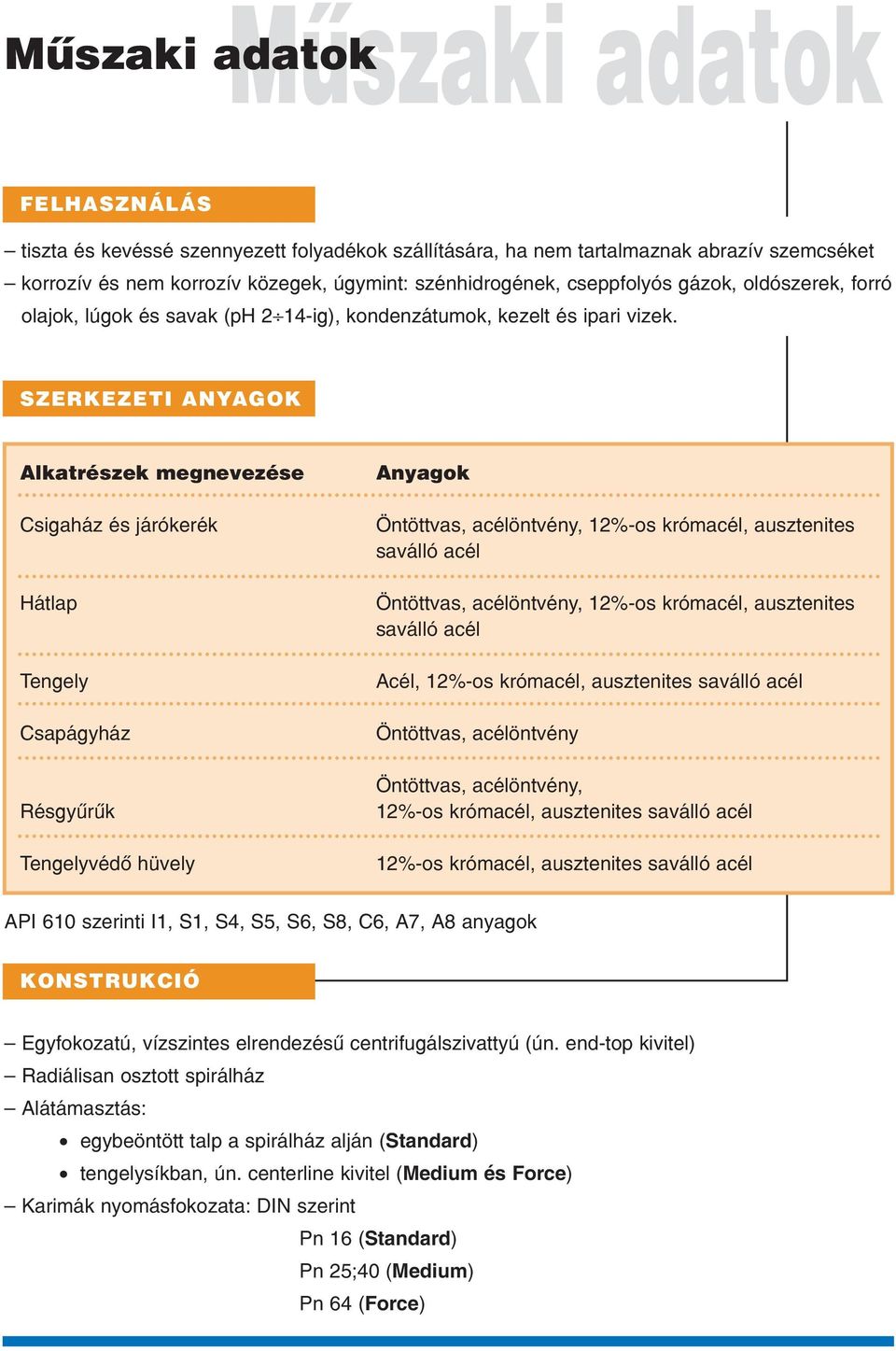

5 Mûszaki adatok Mûszaki adatok FELHASZNÁLÁS tiszta és kevéssé szennyezett folyadékok szállítására, ha nem tartalmaznak abrazív szemcséket korrozív és nem korrozív közegek, úgymint: szénhidrogének, cseppfolyós gázok, oldószerek, forró olajok, lúgok és savak (ph 2 14-ig), kondenzátumok, kezelt és ipari vizek. SZERKEZETI ANYAGOK Alkatrészek megnevezése Csigaház és járókerék Hátlap Tengely Csapágyház Résgyûrûk Tengelyvédô hüvely Anyagok Öntöttvas, acélöntvény, 12%-os krómacél, ausztenites saválló acél Öntöttvas, acélöntvény, 12%-os krómacél, ausztenites saválló acél Acél, 12%-os krómacél, ausztenites saválló acél Öntöttvas, acélöntvény Öntöttvas, acélöntvény, 12%-os krómacél, ausztenites saválló acél 12%-os krómacél, ausztenites saválló acél API 610 szerinti I1, S1, S4, S5, S6, S8, C6, A7, A8 anyagok KONSTRUKCIÓ Egyfokozatú, vízszintes elrendezésû centrifugálszivattyú (ún. end-top kivitel) Radiálisan osztott spirálház Alátámasztás: egybeöntött talp a spirálház alján (Standard) tengelysíkban, ún. centerline kivitel (Medium és Force) Karimák nyomásfokozata: DIN szerint Pn 16 (Standard) Pn 25; (Medium) Pn 64 (Force)

6 Egyéb szabványok (pl. ANSI) szerinti karimák külön rendelhetôk. Zárt járókerék dinamikusan kiegyensúlyozva. Az üzemelési körülményekhez igazodva speciális félig nyitott járókerék, ill. inducer is kérhetô, viszkózus folyadékok szállítására vagy alacsony NPSH R igény esetén. Olajkenésû csapágyak szükség szerint olajhûtôvel. Csigaház tömítései táblából kivágott lapostömítések (Standard), illetve spiráltömítések (Medium, Force). A szivattyúk felszerelhetôk kiegészítô fûtéssel, hûtéssel, öblítéssel, hûtött és fûtött tengelytömítéssel, az üzemi igényekhez igazodva. Kisszámú fôalkatrész az egyszerû karbantartás és az alacsony tartalékalkatrész-készlet elérésére Standard és Medium típusok hidraulikai paraméterei megegyeznek, míg a csigaházak külsô megjelenése különbözô (alátámasztás és nyomásfokozat) a Force család 28 csigaházméretéhez mindössze 3 féle csapágyház tartozik a Standard és Medium családok 36 szivattyúméretét 5 féle csapágyház hajtja, amelybôl 3 egyezik a Force családéval. SOLDIER A SZIVATTYÚK AZ ALÁBBI NEMZETKÖZI SZABVÁNYOKNAK FELELNEK MEG Tervezés és gyártás: ISO 2858; ISO 5199; API 610; ANSI B 16.5; ANSI B 16.1 Csúszógyûrûs tömítések: DIN 249; API 682 Dinamikus kiegyensúlyozás: ISO 19 Ellenôrzés, vizsgálatok: ISO 2584 Forgalmazza: SOLDIERComm Kft Sajószöged, Árpád u. 7. Iroda és szervíz: 3599 Sajószöged, Vállalkozói Park u. 6. Telefon: 49/3-971 Fax: 49/3-555 Mobil:
