1 Termékkatalógus Dízelmotoros Szállítható Szivattyús Gépcsoport Kettosbeömlésu szivattyúk Axiális, félaxiális csoszivattyúk Innováció és precizitás

2 A gépcsoport harminc év szerelési, üzemelési és szállítási tapasztalatának eredménye, amely a Körös-vidéki Vízügyi Igazgatóság, az ASG cégcsoport, az Extren Kft. és a Biztonsági Üzem Kft. együttműködése során jött létre. Felhasználhatósága: Különböző belvízvédelmi, árvízvédelmi, öntözési és egyéb vízátemelési (tűzoltási) feladatok ellátására alkalmas. Ajánljuk termékünket: Vízügyi igazgatóságok, vízgazdálkodási társulatok, önkormányzatok, halászati szövetkezetek, mezőgazdasági vízhasználók számára. Dízelmotoros Szállítható Szivattyús Gépcsoport Műszaki adatok: KÖRÖS 500 ASG 500 KÖRÖS 300 Szállított vízmennyiség 525 liter/sec 500 liter/sec 230 liter/sec Manometrikus emelőmagasság 9 m 9 m 12 m Szivattyú járókerék fordulatszáma 914/min 1115/min 1800/min A hajtáshoz szükséges teljesítmény 56,5 kw 54,5 kw 34,7 kw Hajtómotor teljesítménye 64,4 kw 66 kw 64,4 kw A motor fordulatszáma 1828/min 2230/min 1800/min Szívó- és nyomócsonk mérete NA 500 mm NA 500 mm NA 300 mm Névleges nyomás NNy 6 szerint NNy 6 szerint NNy 6 szerint Lebegtetett hordalék tartalma max. 500 kg/m 3 max. 500 kg/m 3 max. 500 kg/m 3 Telepítési szint saját ejektorral max. 4,5 m max. 4,5 m max. 3,5 m Külső vákuumszivattyúval max. 6,0 m max. 6,0 m max. 6,0 m A gépegység össztömege teljes üzemanyag- és olajfeltöltésnél 1950 kg 1900 kg 1050 kg Kiegészítő járókerék: Szállított vízmennyiség 800 liter/sec 525 liter/sec Manometrikus emelőmagasság 5 m 6,4 m Fordulatszám 914/min 1730/min A szivattyús gépcsoport felépítése A szivattyú és a hajtó dízelmotor közös alapkeretre vannak felszerelve. Szivattyú: - alumínium-csigaházas, - a szivattyúk csappantyúja két változatban készül, külön szerelve önálló elzáróként, illetve a szivattyú nyomócsonkjába beépítve, - a nyomócsonk alapállásban függőlegesen felfelé áll, ebből a helyzetből mindkét irányba 90 o -kal elforgatható (1-2 órás szereléssel), - a járókerék igény szerint készülhet bronzból, öntöttvasból, rozsdamentes acélból. Hajtómotor: - Detroit Diesel (5 hengeres turbó motor), illetve Deutz (6 hengeres szívó) diesel motor, - speciálisan alacsony zajszintű, környezetkímélő, gazdaságos üzemű, - léghűtéses dízelmotor. A motor tartozékai: - ejektoros légtelenítő berendezés, - zárt kivitelű, kulccsal zárható, speciális felületvédelemmel ellátott, önhordó kivitelű burkolat (igény szerint zajszigeteléssel), literes üzemanyagtartály, - a motorvédelem elégtelen olajnyomás vagy magas hőmérséklet esetén automatikusan leállít, - zárható műszertábla fordulatszámmérővel és üzemóra-számlálóval,

3 üzemanyagszint érzékelővel, akkumulátor töltésellenőrzővel, hőmérséklet vészjelzővel, minimális olajnyomás érzékelővel, ékszíjszakadás vészjelzővel, maximális olajhőmérséklet vészjelzővel, - hangtompító, - karbantartás nélküli tartós akkumulátor, - 12 V-os elektromos indítómotor, - igény esetén mechanikus indító-berendezéssel is tudjuk szállítani. Tengelykapcsoló: - rugalmas, zaj- és rezgéscsökkentő, nagy szögeltérést is megengedő, - könnyen szerelhető. Hajtómű: - egyfokozatú, homlok-fogaskerekes hajtás, - olajkenésű, - a hajtóműház a szivattyútesttel egybeépített, - áttétele 1:2. Dízelmotoros Szállítható Szivattyús Gépcsoport Alapkeret: - hegesztett szerkezet, - alulról teljesen zárt, - kialakítása lehetővé teszi a szivattyú vonszolását, - az esetlegesen kiömlő üzemanyag nem kerülhet a talajba, - maximális hossza 2400 mm, tehergépkocsin keresztirányban is szállítható. Emelőkeret: - a szivattyú súlypontjában helyezkedik el, - 1 db emelőszem segítségével, kötözés nélkül, egypontos emeléssel daruzható a teljes szivattyús gépcsoport.

4 Alkalmazási terület A kettősbeömlésű szivattyúk elsősorban ipari- és ivóvízellátó rendszerek, hűtővíz-keringető telepek, mezőgazdasági öntözőtelepek, tüzivíz hálózatok részeként alkalmazhatóak. Általános jellemzők Kettősbeömlésű, tengelysíkban osztott, egyfokozatú csigaházas szivattyú. Építési alak A szívócsonk lehet vízszintes vagy függőleges, a nyomócsonk vízszintes. A szivattyúház az alaptípusoknál öntött, axiálisan osztott, de a nagyobb gépek szivattyúháza hegesztett szerkezetből is készülhet. A szívó- és nyomócsonk, a csapágykonzolok és a szivattyú talpa az alsó házfélen helyezkednek el. Kettosbeömlésu szivattyúk Szállított közeg Tiszta hidegvíz illetve melegvíz, vagy enyhén szennyezett ipari víz, amely nem tartalmaz nagyobb szilárd darabokat. Maximum hordaléktartalom mg/dm 3. Ezen kívül a szivattyú alkalmas egyéb, a víztől nem sokban különböző viszkozitású, reakcióban semleges folyadékok szállítására is. Tömítés Igény szerint alkalmazható teflonzsinóros pakolás vagy csúszógyűrűs tömítés. Csapágyazás Zsírkenésű gördülőcsapágyak; kétsoros önbeálló golyós- vagy görgőscsapágyak az egyik oldalon és két ferde hatásvonalú golyóscsapágy egymással szemben a másik oldalon. A csapágyház hűthető. Függőleges tengelyű építési alak esetében a felső csapágy önbeálló görgős talpcsapágy, míg az alsó részen vagy önbeálló görgőscsapágy, vagy vízkenésű gumicsapágy található. A csapágyház ebben az esetben is hűthető. Főbb szerkezeti anyagok Szivattyúház: öntöttvas, gömbgrafitos vasöntvény, szerkezeti vagy rozsdamentes acél Járókerék: bronz vagy rozsdamentes acél Tengely: szénacél vagy rozsdamentes acél Alapkeret: szerkezeti acél

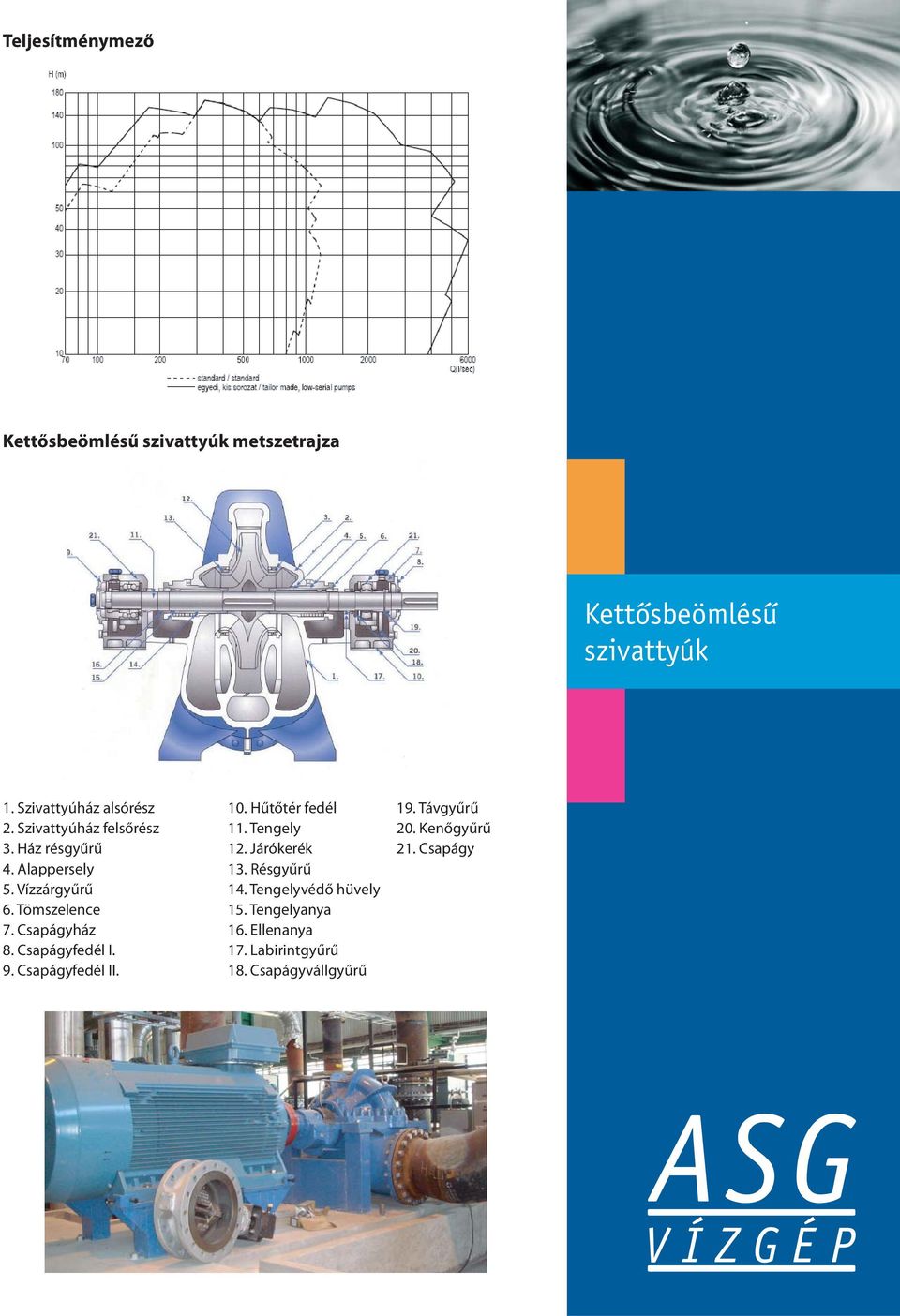

5 Teljesítménymező Kettősbeömlésű szivattyúk metszetrajza Kettosbeömlésu szivattyúk 1. Szivattyúház alsórész 10. Hűtőtér fedél 19. Távgyűrű 2. Szivattyúház felsőrész 11. Tengely 20. Kenőgyűrű 3. Ház résgyűrű 12. Járókerék 21. Csapágy 4. Alappersely 13. Résgyűrű 5. Vízzárgyűrű 14. Tengelyvédő hüvely 6. Tömszelence 15. Tengelyanya 7. Csapágyház 16. Ellenanya 8. Csapágyfedél I. 17. Labirintgyűrű 9. Csapágyfedél II. 18. Csapágyvállgyűrű

6 Alkalmazási terület Esővíz szivattyútelepek, árvízmentesítés, belvízmentesítés, szennyvíztisztító telepek, erőművek és ipartelepek hűtővíz ellátása, öntözés, kommunális vagy ipari ivóvíz- vagy üzemi víz ellátás. Szállított közeg Esővíz, felszíni víz, folyóvíz, előtisztított szennyvíz és csatornavíz (amely nem tartalmaz nagyobb szilárd darabokat), valamint ipari- és hűtővíz. Építési alak Függőleges, axiális vagy félaxiális átömlésű, egyfokozatú csőszivattyú függesztett kivitelben. A szivattyú vagy a motorfödémre van függesztve, vagy a nyomókönyök alatt van megtámasztva. A villamosmotor vagy dízelmotor elhelyezkedhet a nyomókönyökön, vagy külön födémen is. A verzió B verzió C verzió Axiális, félaxiális csoszivattyúk Axiális szivattyúk általános jellemzői Egyfokozatú, vezetőkerekes, axiális átömlésű, igény esetén nyugalmi állapotban szabályozható szivattyú. Gyártható üzemközben állítható lapátozású kivitelben is. Félaxiális csőszivattyúk általános jellemzői Egyfokozatú, függőleges tengelyű vezetőkerekes félaxiális átömlésű szivattyú. Igény esetén gyártható kihúzható belső részű kivitelben is.

7 Csapágyazás Talpcsapágy: olajba merülő önbeálló golyóscsapágy vízhűtéssel, vagy igény szerint zsírkenésű gördülőcsapágy. Vezetőcsapágy: gumi vagy kerámiabélésű csúszócsapágy, amelyet a szállított közeg ken. Különleges esetben alkalmazható bronzbélésű siklócsapágy. Főbb szerkezeti anyagok Szívótölcsér, szívókúp: öntöttvas Szárnylapátok illetve járórókerék: bronz, illetve rozsdamentes acél Tengely: acél, illetve rozsdamentes acél Felszállócső: szénacél Nyomókönyök: szénacél Csapágyház: szénacél, illetve öntöttvas Motorfelfüggesztés: szénacél Jelleggörbék Axiális szivattyúk jelleggörbéje Axiális, félaxiális csoszivattyúk Félaxiális szivattyúk jelleggörbéje

8 ASG Vízgép Kft. H-2800 Tatabánya Vértanúk tere 8/A Telefon: Fax:
